Давно минуло то время, когда наши родители учили уроки без электрического света. С появлением электричества все изменилось. Теперь трудно представить, что когда-то люди могли без него обходиться. Теперь заходя в любой дом, рука интуитивно тянется выключателю. Один щелчок и прихожая озаряется светом. Все удобно, все просто. Для многих абсолютно невдомек, каким образом загорается лампочка. Как подключить розетку и выключатель для огромного числа людей и вовсе загадка. Чтобы немного разобрать этот вопрос, чтобы он стал понятен даже непросвещенному, нужно вначале определить, что же из себя представляет электрический ток.

Как провести проводку в доме

Чтобы не углубляться в школьный курс физики, не приводить многочисленные формулы, мы простыми словами дадим определение: под электрическим током понимают направленное движение заряженных частиц. Движение всегда происходит по кругу. Как правило, электрики называют положительный заряд — фазой, отрицательный – 0 (ноль). Таким образом, замыкая цепь, лампочка загорается. Если разомкнуть – гаснет. На словах все очень просто. На деле же многие предпочитают вызвать специалистов и самим даже не пробовать устранить какие-либо неполадки в проводке. Во многих случаях это вполне оправдано. Если человек не имеет малейшего представления об электричестве и его законах, то ему лучше ничего и не делать. Ведь провода под током представляют реальную опасность.

Если же вы имеете пусть даже небольшое представление об электричестве, то вам не составит никакого труда самостоятельно выполнить некоторые работы. О том, как провести проводку в доме, мы и поговорим ниже.

Первое, что нужно сделать, это обнаружить питающие провода (фазу и 0). Это основа основ. Сколько бы в распределительной коробке не было скруток, сколько бы не было проводов – там всегда должны быть фаза и 0. Для того, чтобы определить положительный заряд, применяют отвертку-тестер.

Если заряд провода положительный, отвертка световым сигналом укажет на это. Если отрицательный – сигнал будет отсутствовать.

как подключить розетку с выключателем

разводка проводки в частном доме

варианты прокладки проводки

Необходимый перечень инструментов и принадлежностей для работы с проводкой

1. Отвертка-тестер или амперметр (прибор для измерения силы тока)
2. Изолента (вместо изоленты можно использовать сизы)
3. Нож
4. Отвертка крестовидная и плоская (используются при зажиме соединений в приборах)
5. Пассатижи (для откусывания проводов, для более надежной и аккуратной их скрутки)

Чтобы провести проводку в доме, для этого не потребуется ничего сложного. От питающих концов ведем провода к отдельно взятой комнате. В этой комнате, как правило, будет располагаться распределительная коробка.

Уже от этой коробки перемещаемся в следующую комнату. И так далее. Провода необходимо спрятать, чтобы их не было заметно. Обычно они прячутся в стене. Для этого делается штраба (углубление или канал в стене), куда и укладываются провода. Потом штрабу заштукатуривают. Таким образом, получается то, что провода выведены во все комнаты в места распределения. От этих мест мы уже в дальнейшем сможем подключить и розетки с выключателем, и все что угодно.

Один немаловажный факт. Если вы делаете проводку в отдельно взятом помещении, то необходимо определить вид проводов, откуда вы будете питать ваше помещение. Провода применяются, как правило, двух видов: медные и алюминиевые. Не стоит пренебрежительно относиться к этому. Если изначально вы питаетесь от медных проводов, то вам следует в дальнейшем и пользоваться медными. Если соединить медь и алюминий вместе, то работать все будет. Вы не почувствуете никакой разницы. Однако, медь и алюминий при взаимодействии со временем окисляться (вступят в химическую связь).

Окисление нарушит качество контакта.

измерение напряжения портативным вольметром

заштукатуренная штраба с проводами

Что еще нужно помнить. Соединения всегда должны быть последовательными. Во избежание короткого замыкания, необходимо надежно изолировать соединения при помощи изоленты либо сиз. Для того, чтобы избежать последствий короткого замыкания (воспламенение, плавление и прочее), рекомендуется применять специальные устройства защитного отключения (УЗО) или дифференцированные автоматы. При потере тока, при коротком замыкании приведенные выше устройства отключат, обесточат цепь, предотвратив негативные последствия. В общих чертах мы рассмотрели все моменты, касаемые проводки в доме.

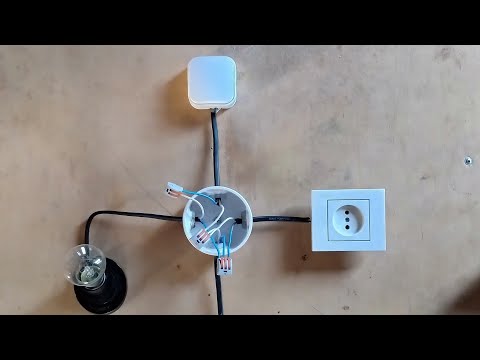

Как подключить розетку и выключатель

Начнем с того, что в каждой комнате, как правило, есть распределительная коробка, где находятся скрутки (развязки) проводов. От ближайшей коробки мы и будем вести питание к выключателю и розетке. Рассмотрим все на простом примере. Берем одну из комнат, в которой вы хотите, скажем, повесить светильник (либо любой другой осветительный прибор) на стену. Работать он будет посредством выключателя. Суть выключатель в том, что он разрывает электрическую цепь. Соединяя же ее, осветительный прибор загорается. Итак, начинаем последовательное подключение

. У нас есть два питающих провода. Два провода отходит от светильника. И два будет отходить от выключателя. 6 концов – 3 скрутки. Минусовой (ноль) ведем к выключателю. Второй конец от выключателя соединяем с минусовым проводом светильника. Получается, как бы, одна линия нулевой цепи. Положительный конец от светильника ведем и соединяем напрямую к питающему проводу (фазе). Таким образом, условно получилось 3 скрутки по 2 провода. Если их мысленно объединить, то получим круговое движение от положительного к отрицательному и наоборот. Выключатель в этом случае служит разрывом. Скрутки тщательно изолируем. Вот и все, что касается подключения выключателя. Подключение выключателей с несколькими кнопками происходит по тому же принципу.

С подключением розетки все проще. Если это одинарная розетка, то там лишь два входа (под + и 0). Подсоединяем фазу и ноль и готово. Можно подключать в розетку любой прибор и пользоваться. Пример подключения блока двухклавишного выключателя с розеткой смотрите на схеме к данной статье.

Похожие записи

Имитация кирпича своими руками из штукатурки — особый вид бюджетного декорирования стен

Проблема декорирования стен — один из ключевых запросов ремонта: капитального…

Венецианская штукатурка своими руками из обычной шпаклевки: мастер-класс

Каждый, кто сталкивался с ремонтом, знает, что стоимость стройматериалов и…

Маяки на трещины стен: виды приспособлений и способы их использования

Появившиеся на стенах здания трещины не только портят эстетику постройки, но и…

Как выполнить отделку подвала в частном доме

Прежде всего, подвал — это свободное пространство, которое можно задействовать с. ..

Интересное на сайте

• Технология кладки стен из газобетонных блоков

  По эксплуатационным характеристикам газоблоки в разы лучше кирпича. Процесс их кладки настолько прост, что с ним справится даже полностью далёкий от стройки человек. Не являются …далее… »

• Преображение за неделю или можно ли использовать гипсокартон в ванной

  Несмотря на заявления производителей гипсокартонных листов о прекрасных влагостойких свойствах, большинство всё же не решается использовать их в местах повышенного риска, то бишь в кухне …далее… »

• Преимущества домов из СИП-панелей

  Дома, построенный по канадской технологии, удобны для проживания зимой и летом. Они теплые, практичные и подходят даже для сурового климата. Это обусловлено особенностями технологии. При …далее… »

• Альтернатива блокам питания для шуруповерта 12в и 18в. Замена своими руками

  Шуроповерт считается незаменимым аппаратом для специалистов, работающих им постоянно и для любителя, выполняющего отдельные виды работ. Этот инструмент стал лучшей альтернативой для отвертки, которая очень …далее… »

• Станок для блоков своими руками – простое оборудование для изготовления керамоблоков, шлакоблоков, арболитовых, газосиликатных и других строительных блоков

  В наше стремительное время на рынке стройматериалов появляется все новая продукция, преуспевающая по многим показателям своих предшественников. Интересным фактом является то, что некоторые стройматериалы можно …далее… »

Электрический выключатель, розетка – как установить на стене

Прежде, чем приступать к ремонту, замене вышедшего из строя, или установке нового выключателя, полезно ознакомиться с правилами его подключения к электропроводке.

Правила ПУЭ требуют разрывать цепь исключительно фазного провода, а не нулевого. Если выключателем размыкать нулевой провод, то эксплуатационная безопасность электропроводки снижается.

Схема подключения выключателя

При отсоединении от нагрузки выключателем нулевого провода, электропроводка к люстре и провода в люстре остаются под напряжением фазы. Если же размыкается фазный провод, как на приведенной схеме, то большая часть электропроводки обесточена.

При правильном подсоединении выключателя, когда он находится в положении «выключено», практически исключается поражение человека электрическим током при любых неисправностях люстры или ошибках при замене лампочки в светильнике, например случайное прикосновение к токоведущим деталям электрического патрона.

Протечка воды с верхнего этажа не приведет к короткому замыканию и выходу электропроводки из строя, хотя намокшие стены и являются хорошим проводником тока, но провода, за счет правильного подключения выключателя не находится под напряжением.

Ниже приведена электромонтажная схема подключения выключателя в схеме подключения люстры. Фазный провод со счетчика подключается к автомату и далее идет на выключатель.

И еще одно требование правил ПУЭ, при подключении выключателя фазный провод должен подключаться к нижнему контакту выключателя.

При подключении многоклавишного выключателя без розетки при допущении любых из возможных ошибок, ничего плохого не произойдет. Так что можете действовать смело.

Ели все провода соединить вместе, то будут оба светильника гореть постоянно. Если напутаете с проводами, не включив один светильник, Вы не сможете включить второй.

Хотя такой вариант может быть полезен для исключения возможности забыть выключить свет во вспомогательном помещении. Если свет выключили в прихожей, то он автоматически выключится и, например, в кладовке или туалете.

Установка скрытой розетки и выключателя на стене

Принято провода для подключения настенных и потолочных светильников и электрических розеток прятать в стену. Когда я сделал бра для прихожей, пришлось, подключить светильник с помощью внешнего провода с вилкой и выключателем на самом проводе. Провод был спрятан за зеркалом, а вот выключатель с вилкой оставались на виду, в дополнение была занята одна из позиций розетки.

Когда наступило время ремонта прихожей, представилась возможность спрятать электрические провода бра в стену и установить настенный выключатель скрытой установки.

Выключатель нужно было установить на кирпичную стену, зашитую листами гипсокартона много лет назад. В те времена листы гипсокартона крепились не саморезами на металлическом или деревянном каркасе, а с помощью гипса или алебастра. На кирпичную стену наносили в нескольких местах горки раствора, и прижимали к стене лист. Горки расплющивались и после затвердевания, а гипс и алебастр твердеют быстро, гипсокартон прочно фиксировался на стене.

Электрическая розетка была закреплена непосредственно за лист гипсокартона и когда была снята ее крышка, обнаружилось, что края гипсокартона в местах зацепления лапок крепления розетки раскрошились.

При снятии крышки с розетки также выяснилось, что она была запитана не от распределительной коробки, а от соседней розетки, установленной в нескольких метрах от нее. Соседняя розетка тоже была закреплена таким же способом и держалась ненадежно. В результате возникла необходимость не только установить выключатель для бра, но и переустановить обе розетки.

Установить специальные коробки для гипсокартона не представлялось возможным, так как менять место установки розеток не хотелось, а стенки гипсокартона на старых местах были раскрошены. В дополнение современные пластмассовые коробки для скрытой установки выключателей и розеток имеют большую глубину, и держатся в гипсокартоне, как свидетельствует практика, ненадежно. Решил использовать металлические коробки.

Доработка конструкции крепления выключателя и розеток

Для надежного закрепления розеток и выключателя в коробках, перед монтажом в стене решил коробки доработать, установив в них крепежные стойки с резьбой. Для установки стоек необходимо измерять расстояние в корпусе розетки между винтами крепления механизма лапок и на обратной стороне металлической коробки сделать разметку с кернением мест для сверления отверстий.

Далее в коробке сверлятся исходя из диаметра резьбы стоек, отверстия, и стойки закрепляются гайками или винтами, в зависимости от вида стоек.

Длина стоек выбирается исходя из размеров основания выключателя или розетки из расчета, чтобы корпус прибора плотно прилегал к торцу стоек. Лучше всего для крепления подходят винты с резьбой М4.

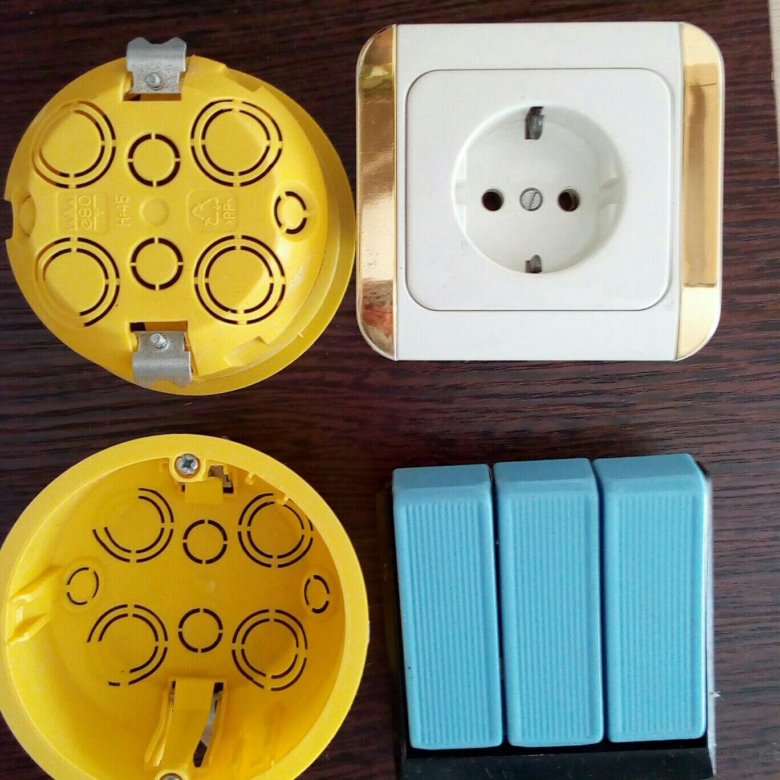

Монтаж коробок для установки розеток, выключателя, и подключения их к электропроводке ничем не отличается.

Установка на стену коробок для розеток и выключателя

Внимание! Перед работой по установке розеток не забудьте обесточить электропроводку.

После снятия электрической розетки перед глазами открылась следующая картина. Это дыра в листе гипсокартона, на глубине которой не более двух сантиметров находилась кирпичная стена. Коробка имеет глубину около четырех сантиметров, следовательно, придется удалять часть стены.

Из отверстия выходили два двойных провода электропроводки, сверху от распределительной коробки, слева от соседней розетки. Оставлять квартиру без электричества было неудобно, поэтому индикатором фазы был определен фазный провод и на него плотно надета изолирующая пластиковая трубка. Провод слева был коротковат. Поэтому пришлось место установки сдвинуть ближе к этому проводу.

Для того, чтобы сделать выборку в стене для установки коробки нужно выполнить разметку. Для этого коробка прикладывается к стене, и обводится по контуру карандашом.

Далее пилкой по металлу, зажатой в ручку, или просто удерживая пилку в руке, обвернув ее сложенной в несколько слоев бумаги или тряпки для защиты руки, делается пропил по нанесенной карандашом линии. После удаления лишнего гипсокартона, необходимо сделать выборку в кирпиче.

Сначала нужно просверлить дрелью с функцией перфоратора или перфоратором на расстоянии друг от друга, равному диаметру сверла, отверстия на нужную глубину. Кирпич сверлится легко, что демонстрирует ниже представленный видеоролик. На сверление всех отверстий у меня ушло не более пяти минут.

После просверливания всех отверстий нужно их расширить в сторону соседних, очень плавно наклоняя дрель в режиме сверления. Как видно на фотографии, многие соседние отверстия слились.

Теперь нужно удалить перемычки кирпича между отверстиями. Кирпич выдерживает большее давление, но против ударов имеет низкую устойчивость. Поэтому с помощью зубила и молотка перегородки легко ломаются.

После удаления кирпичных перемычек выборка в стене для установки коробки под розетку стала достаточной глубины.

Закрепить коробку в стене можно с помощью раствора, например, цемента, алебастра, гипса или ротбанда. Я использовал ротбанд, так как он был под рукой и с ним очень удобно работать.

Сначала выборка заполняется раствором по бокам. Затем на дно коробки наносится горка раствора и коробка вставляется в выборку заподлицо стены, выдавливая излишки раствора.

Следует отметить, что если Вы делаете ремонт и планируете в дальнейшем выравнивать стены, то необходимо коробку под розетку утопить на такую глубину, чтобы ее поверхность оказалась на уровне плоскости выровненной стены.

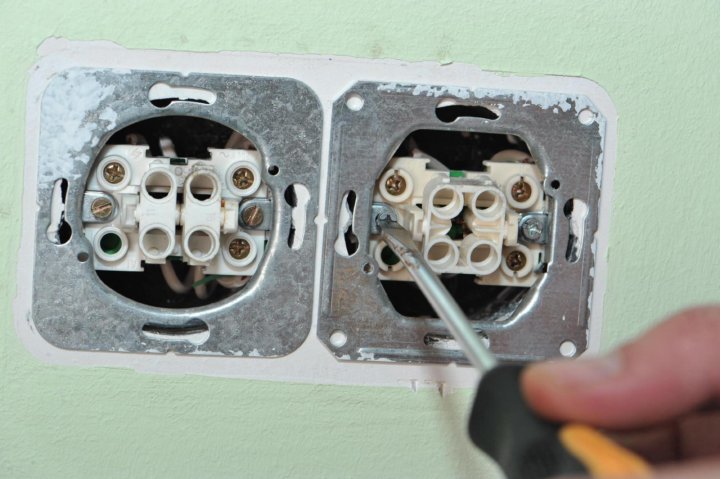

После того, как закрепляющий коробку раствор застынет можно приступать к установке в коробку розетки и подключению ее к электропроводке.

Подключение электрической розетки к электропроводке

К этой розетке требовалось подключить параллельно другую розетку, к которой будет подключен светильник с выключателем. Поэтому к каждой ее клемме необходимо присоединить по два провода.

Для надежного контакта концы проводов несколько изогнуты, а на винты надеты пружинные шайбы типа гровер. С правой стороны к розетке подходят провода электросети от распределительной коробки, а слева, уходящие ко второй розетке.

Теперь розетка установлена в металлической коробке, что гарантирует пожарную безопасность, надежно закреплена и выполнено подключение проводов электросети.

Перед установкой коробки для выключателя, сначала необходимо в стене проложить провод для подключения бра. Так как между гипсокартонной облицовкой и кирпичной стеной имелся зазор, то проще всего было протянуть провод через это пространство. Но в моем случае из-за крепления гипсокартона на алебастре, такая возможность представилась частично.

Часть провода с помощью одножильной стальной проволоки и дополнительно просверленного в гипсокартоне отверстия с помощью сверла-перки получилось протащить через полость, а кусок пришлось прокладывать в штробе, сделанной в гипсокартоне.

Как сделать штробу в стене

Перед штроблением необходимо с помощью линейки и карандаша сделать разметку, нанести крайние линии штробы. Ширина штробы должна быть чуть шире провода, глубина на пару миллиметров больше, чем толщина провода.

Далее приложив линейку с помощью самодельного резака (таким резаком хорошо режется также органическое стекло и пластмасса), сделанного из поломанной пилки по металлу, прорезать канавки. Штроба в гипсокартоне, как и в штукатурке прорезаются легко.

С небольшим нажимом отверткой с плоским лезвием удаляется гипсокартон или штукатурка из штробы. Теперь можно укладывать проводку в штробу.

После установки коробок для розетки и выключателя в стене, прокладки провода для бра и закрытия ротбандом, можно приступать к подсоединению электропроводов.

Подключение светильника скрытой проводки к розетке

Подключение в розетке проводов бра практически не отличается от подключения дополнительной розетки, описанной выше.

Так как провод для подключения бра был взят многожильным, то для хорошего контакта с одножильным проводом пришлось сделать на концах проводов колечки. Осталось закрутить винты и переходить к подключению выключателя.

С правой стороны к розетке подходят провода от соседней розетки, а слева идущие на выключатель.

Подключение выключателя скрытой проводки

Когда делался монтаж коробок и прокладка провода для бра, в коробке выключателя была оставлена петля неразделанного провода. Теперь пришло время подготовки его к монтажу.

Так как был взять провод в двойной изоляции, то сначала необходимо острым ножом аккуратно, чтобы не повредить внутреннюю изоляцию проводов, разрезать внешнюю изоляцию на половину длины петли.

Далее провод, который подключен к фазному выводу розетки разрезается посередине, с концов снимается изоляция и формируются колечки. Неразрезанный провод возвращается в изоляционную трубку.

Прикручивается выключатель к ранее установленным стойкам в коробке и к выводам выключателя подсоединяются подготовленные провода винтами с гроверами.

Установка розеток и выключателя для бра окончена, осталось установить клавишу на выключатель и крышку на розетку.

Электрическая схема подключения

светильника с выключателем к розетке

В результате проделанной работы получилась вот такая не стандартная электрическая принципиальная схема соединения двух розеток, выключателя и бра.

Подключить к проводам в распределительной коробке дополнительную розетку без повреждения декоративного покрытия стены невозможно. В дополнение, распределительные коробки зачастую скрыты под слоем штукатурки или расположены выше уровня подвесных потолков и их найти проблематично.

Поэтому подключение по такой схеме вполне оправдано и надежно, если все выполнено по правилам, с учетом соответствия сечения проводов планируемой нагрузке.

Розетки и выключатель на стене установлены надежно, и теперь о них можно забыть навсегда.

Теперь лишних проводов на стене нет и стало удобно включать светильник. При желании можно в выключатель установить подсветку. Тогда будет удобно включать свет в темное время суток.

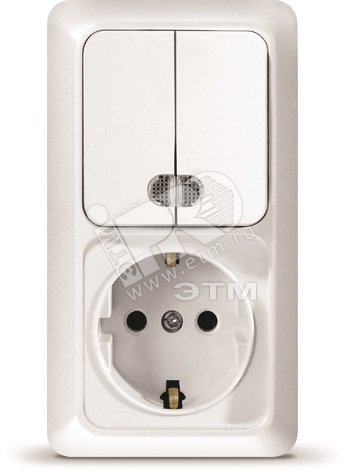

Схема подключения блока – двух клавишного выключателя

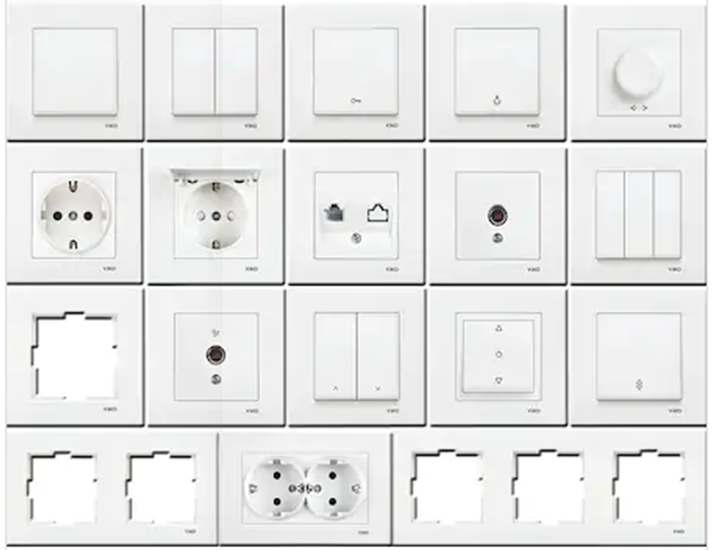

Viko (Вико) с розеткой

Для того чтобы включить два или три светильника, раньше устанавливали несколько выключателей рядом. Из эстетических и экономических соображений, выключатели стали объединять в один блок. В дополнение, в блоке выключателей часто размещается еще и электрическая розетка. На фотографии показан двух клавишный выключатель Viko (Вико) с розеткой.

Конструкция двух или трехклавишного выключателя практически не отличается от одноклавишного, за исключением дополнительных клавиш и нескольких контактов. Блок выключателей еще дополнен электрической розеткой, что позволяет подключать к нему электроприборы. Это бывает удобно для временного подключения, например, электрического фена, электробритвы или пылесоса. Конструкция розетки не отличается от конструкции индивидуальной розетки. Просто выключатель и розетка объединены в одном корпусе.

Для того, чтобы добраться до клемм подключения выключателя, нужно надавить сбоку на клавишу отверткой одновременно поддевая ее за нижний край. Защелка отожмется, и клавиша легко снимается. При подключении двухклавишного выключателя нижний его контакт подсоединяется к фазному проводу, верхние выводы к проводам, идущих от светильников.

Для подключения розетки кроме фазного провода, подсоединенного к выключателю, нужен еще и дополнительный нулевой. Если Вы захотите заменить обыкновенный выключатель на блок выключателей с розеткой, то не следует забывать о необходимости прокладки еще одного провода. Может только выручить, если был установлен двухклавишный выключатель, а Вы устанавливаете блок с одноклавишным. Тогда неиспользуемый провод можно переключить в распределительной коробке и использовать в качестве недостающего.

Электрическая схема выключателя Viko

Ниже приведена электрическая схема подключения блока выключателей с двумя выключателями и розеткой. По такой же схеме выполняется подключение дополнительно к обыкновенному выключателю электрической розетки.

Схемы подключения одно, двух и трехклавишных выключателей при подключении одно, двух, трех и многорожковых люстр приведены в статье «Как подключить люстру».

Как закрепить расшатавшийся выключатель или розетку

Выключатели и розетки для внутренней проводки, установленные в металлические электрические коробки, со временем расшатываются. Подтягивание крепежных винтов обеспечивает фиксацию на короткое время. Лапки на концах острые и площадь соприкосновения со стенками электрической коробки маленькая, поэтому они плохо держат. Сильнее затянуть винты не позволяет конструкция, лапки гнутся и еще хуже держат выключатель.

Для обеспечения надежной и долговременной фиксации выключателей нужно на бока внутри электрической коробки на места, в которые упираются разжимные фиксирующие лапки, наклеить кусочки кожи или плотного картона толщиной не менее 2 мм на всю глубину коробки. Берется полоска, намазывается клеем и вставляется до упора в дно коробки. Излишки отрезаются ножом.

Тогда при затягивании винтов зубцы лапок будут впиваться в наклейки, и скользить больше не будут. Всю эту работу можно проделать без демонтажа выключателя.

Как закрепить электрическую коробку

выключателя или розетки в стене

Более сложный случай, когда расшатывается сама коробка. Нужно отсоединить от выключателя или розетки провода и демонтировать их, вынуть коробку, расширить отверстие и с помощью цемента, алебастра или их аналога, заново установить электрическую коробку. Дождаться, пока раствор затвердеет и установить выключатель или розетку на место.

Есть более простое решение. Достаточно демонтировать выключатель или розетку, просверлить в дне коробки, не вынимая ее, пару отверстий под дюбель простым сверлом. Затем просверлить в этих местах стену. Вставить дюбеля и закрутить в них саморезы.

Если диаметр головок винтов будет меньше диаметра отверстий в электрической коробке, то следует надеть на винты шайбы. Устанавливается на место выключатель или розетка.

Блок выключатель розетка в Украине. Цены на блок выключатель розетка на Prom.ua

Силовой блок Ritar 19″ 6 розеток, кабель 1.8m алюм. корпус с выключателем (1U-M6-K-GER)

Доставка по Украине

775 — 1 168 грн

от 8 продавцов

861 грн

775 грн

Купить

EuroMagaz

Блок розетка и выключатель двухклавишный внешний монтаж с влагозащитой IP65 Binera Videx

На складе в г. Хмельницкий

Доставка по Украине

343 грн

Купить

ЕлектраЕко

Блок розетка и выключатель наружный монтаж с влагозащитой ІР65 Binera Videx

На складе в г. Хмельницкий

Доставка по Украине

332 грн

Купить

ЕлектраЕко

2В-РЦ-523 Блок выключатель двойной+розетка Пралеска Bylectrica белый

Доставка из г. Харьков

116.70 грн

Купить

Electrichouse

В-РЦ-527 Блок выключатель+розетка евро Пралеска Bylectrica белый

Доставка по Украине

114.90 грн

Купить

Electrichouse

В-РЦ-653(03) Блок выключатель 1й+розетка гермет IP54 Пралеска Аква Bylectrica серый

Доставка по Украине

120.90 грн

Купить

Electrichouse

3В-РЦ-531 Блок выключатель тройной+розетка евро Пралеска Bylectrica белый

Доставка по Украине

151.10 грн

Купить

Electrichouse

В-РЦ-653 Блок выключатель+розетка IP 54 Пралеска Bylectrica белый

Доставка по Украине

120.90 грн

Купить

Electrichouse

Сетевой блок, колодка из 4 розеток без кабеля с заземлением с выключателем

На складе

Доставка по Украине

180 грн

Купить

Беллайт

Сетевой блок, колодка из 6 розеток без кабеля с заземлением с выключателем

На складе в г. Львов

Доставка по Украине

195 грн

Купить

Беллайт

Блок наружный — выключатель +одинарная розетка с з/к Yawatai 3956

На складе в г. Киев

Доставка по Украине

95.40 грн

Купить

100WATT ІНТЕРНЕТ-МАГАЗИН

ВЕРТИКАЛЬНИЙ блок вимикач 2кл. + Розетка VERA (білий)

Доставка по Украине

119.52 грн

Купить

SHOPELEKTRO

Горизонтальний блок вимикач 2кл. + Розетка VERA (білий)

Доставка по Украине

133.50 грн

Купить

SHOPELEKTRO

Силовой блок Ritar 19″ 6 розеток C13, кабель 1.8m алюм. корпус с выключателем (1U-M6C13-K-C13 / 15155)

На складе

Доставка по Украине

948 — 1 683 грн

от 10 продавцов

2 134 грн

1 067 грн

Купить

GoodStore | Подарки, Товары для дома и работы

Силовой блок 19″ 8 розеток, кабель 1.8м, выключатель, алюм. корпус Pipo (PP8PDUGR)

На складе

Доставка по Украине

840 — 1 026 грн

от 9 продавцов

1 878 грн

939 грн

Купить

GoodStore | Подарки, Товары для дома и работы

Смотрите также

Силовой блок Ritar 19″ 9 розеток, кабель 1. 8m алюм. корпус без выключатя (1U-M9-K-GER / 00499)

На складе

Доставка по Украине

1 017 — 1 208 грн

от 10 продавцов

2 280 грн

1 140 грн

Купить

GoodStore | Подарки, Товары для дома и работы

Блок SVEN SE-65311 розетка із заземленням + вимикач одинарний

Доставка по Украине

114.19 грн

Купить

Мультиторг — у нас выгодно.

Блок SVEN SE-65351 розетка із заземленням + вимикач подвійний

Доставка по Украине

126 грн

Купить

Мультиторг — у нас выгодно.

Блок 1-кл.выключатель+ 1-ная розетка горизонтальной установки с з/к VRHH-1s белый/белый крышка ETI Hermetica

Доставка по Украине

208 грн

Купить

Electro Sale

Блок 2-кл.выключатель+ 1-ная розетка горизонтальной установки с з/к VRHH-2s белый/белый крышка ETI Hermetica

Доставка по Украине

219 грн

Купить

Electro Sale

Блок 1-кл.выключатель+ 1-ная розетка вертикальной установки с з/к VRHP-1s белый/белый крышка ETI Hermetica

Доставка по Украине

209 грн

Купить

Electro Sale

Блок 2-кл. выключатель+ 1-ная розетка вертикальной установки с з/к VRHP-2s белый/белый крышка ETI Hermetica

Доставка по Украине

220 грн

Купить

Electro Sale

Блок накладний (1-кл.вимикач + розетка) В-РЦ-521 білий. BYLECTRICA.

Доставка из г. Одесса

52 грн

Купить

Лампочкин Дворик.

Блок накладний (2-кл.вимикач + розетка) 2В-РЦ-523 білий. BYLECTRICA.

Доставка из г. Одесса

58 грн

Купить

Лампочкин Дворик.

Блок Выключатель двухклав.+розетка с заз. конт. брызгозащищенный серия»Пралеска Аква» ТМ»BYLECTRICA» (Беларусь

Доставка по Украине

138.57 грн

Купить

ЭТК «СВ-У»

Блок на 1 розетку с/без заземления белая + 2 выключателя, цвет белый.

Доставка по Украине

2 445 грн

Купить

Мануфактура «Artlight». Производство винтажной электрики из фарфора, других натуральных материалов

Блок выключатель одноклавишный и розетка без заземленния белый Bylectrica Пралеска

На складе

Доставка по Украине

171 грн

Купить

IM VOKMI

Блок выключатель двухклавишный и розетка с заземленнием серого цвета VIKO.

На складе

Доставка по Украине

242 грн

Купить

IM VOKMI

Блок наружный-двухклавишный выключатель +одинарная розетка с з/к Yawatai 3957

На складе в г. Киев

Доставка по Украине

102.90 грн

Купить

100WATT ІНТЕРНЕТ-МАГАЗИН

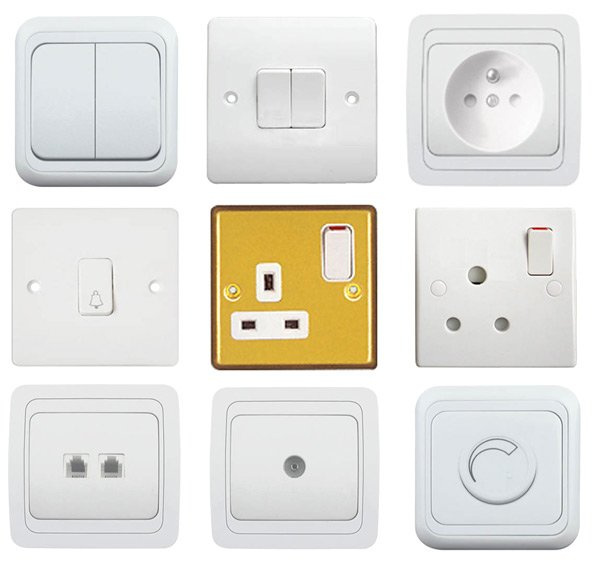

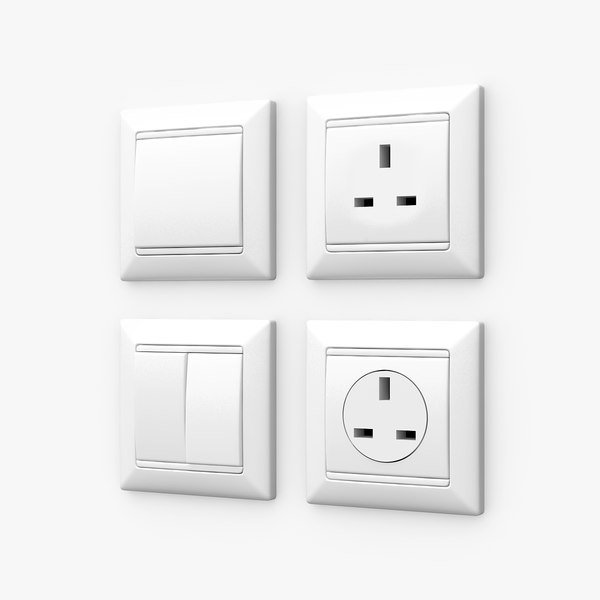

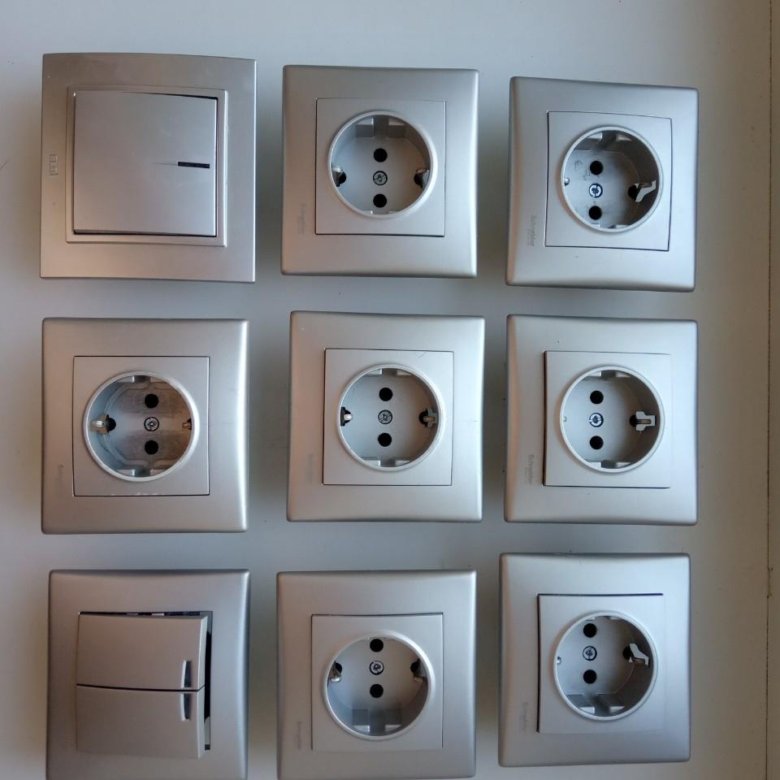

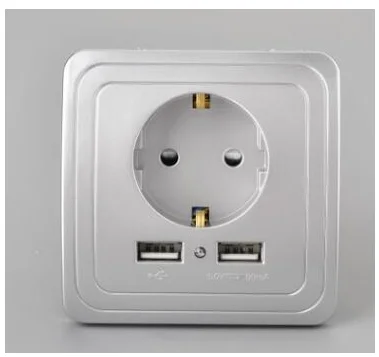

Розетки и выключатели — какие бывают виды электрических розеток и выключателей

Эти изделия относятся к электроустановочным и являются важнейшим элементом любой домашней электросети. Помимо классических силовых розеток и выключателей освещения в последнее время появилось множество новых разновидностей этих приборов, которые заметно отличаются от старых образцов (рис. 5.35). Однако суть остается прежней. Полное название — штепсельная розетка. Все знают, что это. Нет такого дома, в которых их нет. Ведь именно через розетки происходит подключение электроприборов, без которых немыслима современная жизнь. Розетка — это часть штепсельного соединения, в которое также входит вилка (рис. 5.36). Эти составляющие называют «мамой» и «папой». Рис. 5.35. Розетка и выключатель фирмы Makel Разновидностей розеток существует такое огромное количество, что непосвященному человеку очень сложно разобраться, какая именно ему нужна. По внешнему виду все розетки похожи. Чтобы определиться с выбором, необходимо знать кое-какие технические подробности. Любая розетка состоит из следующих основных элементов: — контактов; — основания, которое называется колодкой; — защитного корпуса. Контакт — основной рабочий элемент розетки. Именно через него происходит передача энергии с силового кабеля на контакты подключаемого прибора. Материал контакта — металлический сплав, обладающий определенной упругостью для надежного соединения штырьков вилки с розеткой. С одной стороны контакты имеют винтовые или клавишные зажимы для подсоединения к силовому проводнику, с другой — взаимодействуют с вилкой. Большое значение имеет техническая характеристика контактов, то есть на какое напряжение и силу тока они рассчитаны. Розетки старого образца рассчитаны на номинальное напряжение в 220-230 В и силу тока 6,3-10 А. Эти величины много меньше, чем современные, в которых допустимая сила тока — 10-16 А. Рис. 5.36. Штепсельное соединение

От данных показателей зависит суммарная мощность электроприборов, которые можно подсоединить к отдельной розетке (рис, 5.37). Сравните старый образец — 1386 Вт (1386 Вт = = 6,3 А х 220 В) и современный — 3520 Вт (3520 Вт = = 16 Ах 220 В).

Рис. 5.37. Пример грубого нарушения правил эксплуатации силовых разъемов: сумма мощностей подключаемых приборов не должна превышать мощности отдельной розетки

Получается, что нынешние розетки едва ли не в три раза превосходят старые образцы. Происходит так из-за увеличения мощности бытовых электроприборов. Если в квартире стоят разъемы старого образца, то следует задуматься, а стоит ли подсоединять к ним стиральную машину или кондиционер. Материал контакта может не выдержать.

Это не единственная проблема старых розеток. Расстояние между выходными контактами тоже разное, у современных оно больше. Кроме того, диаметр

штырьков вилки также разнится: вместо 4 мм он стал 4,8 мм. Имейте в виду, что не во всякую старую розетку можно подключить современный электроприбор без помощи молотка (рис. 5.38). Сейчас в розетках устанавливают три провода: фазовый, нолевой и заземляющий. В старых образцах их только два фаза и ноль, в то время как на новых приборах установлены специальные заземляющие проводники (рис. 5.39). Ясно, что при под Рис. 5.38. Розетка ключении к старой старого образца розетке данная защита работать не будет, а это абсолютно недопустимо с точки зрения безопасности. Дело здесь не только в конструкции розеток, но и в питающей силовой сети, которая может иметь систему заземления, а может и не иметь. Это чаще всего случается в домах старой постройки.

Рис. 5.39. Розетка с заземляющими контактами, по бокам колодки видны лапки, при помощи которых она крепится в установочной коробке

Колодка — основание розетки, то, на чем держатся контакты и защитный корпус (рис, 5.40). Сделана она из керамики или карболита (в старых образцах). Керамика — прекрасный диэлектрический материал, прочный и огнестойкий. Единственный его минус — это хрупкость. Иногда колодки изготавливаются из специального пластика, как, например, в розетках Wessen. Рис. 5.40. Розеточная колодка Если розетка встраиваемая, на колодке есть крепления для ее установки в подрозетнике. Защитный корпус это внешняя покрышка разъема с отверстиями под штепсельную вилку (рис, 5. 41). Рис. 5.41. Встроенная розетка в подрозетнике Он выполняет защитную и декоративную функции. В определенных видах в крышку устанавливаются специальные приспособления, такие как защитные шторки, крышки, кнопки выталкивания вилки, подсветка и т. д. Делают крышки из термостойкой небьющейся пластмассы с разнообразными вставками, которые украшают розетки и могут быть заменены, если не подходят к новым обоям или элементам планировки. Хотя разновидностей розеток многие сотни и даже тысячи, делятся они на несколько основных типов. Встроенная розетка так называется, потому что ее колодка вместе с контактами погружена в стену и защитный корпус почти не выступает из плоскости стены (рис, 5.42). Монтируется такая розетка при скрытой проводке в установочные коробки (подрозетники). При установке накладной розетки не требуется делать в стене отверстие. Она просто прикрепляется к поверхности. Защитный корпус окружает разъем со всех сторон, не оставляя открытыми контакты, как в случае со скрытыми розетками. У розеток с заземлением есть контакты, соединенные с заземляющим проводом (рис, 5.43). Предназначены для установки в электрические сети, у которых есть заземление. Двойные розетки используются для подключения сразу двух штепсельных вилок. В основании имеют одну колодку стандартного размера, поэтому

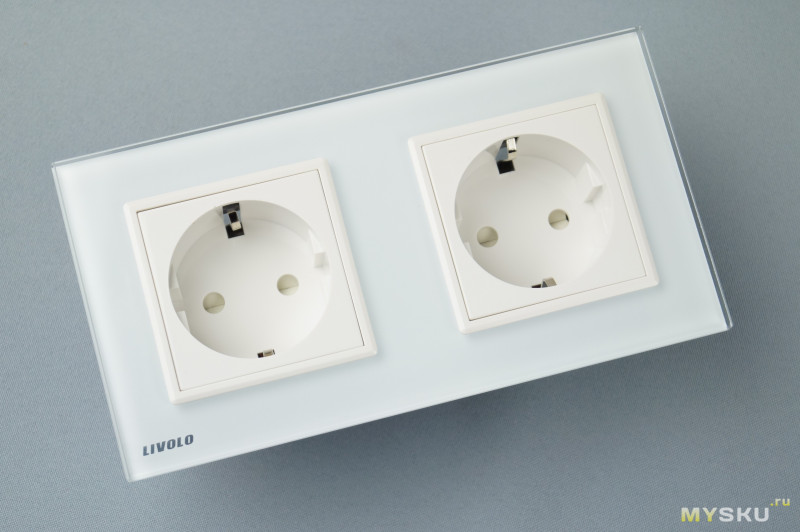

встроенный вариант двойной розетки пригоден для установки в один подрозетник. Если в одном месте требуется подключение розетки с количеством гнезд больше 2, то помещают накладные колодки (открытая проводка) или монтируют несколько одногнездовых розеток рядом и накладывают сверху рамку (скрытая проводка) (рис. 5.44). Розетки с дополнительными функциями могут быть любого типа, главное отличие — в корпусе или колодке установлены дополнительные гаджеты. Наиболее распространенные приспособления: подсветка, защитные шторки для детей, крышки, уберегающие от влаги, выталкиватель вилки и таймер отключения (рис. 5.45-5.47). Рис. 5.45. Розетка с таймером Розетки могут быть самого разного типа. Например, двойная встроенная розетка с землей или одногнездовая наружная без земли (маркируется как б/з). Существует такой вид розетки, как проходная. Это означает, что она не является конечной в электрической цепи. Силовой провод, запитывая такую розетку, идет дальше к следующей. Они монтируются при бескоробочном расключении проводов. Помимо силовых существуют и розетки для наконечников информационных кабелей. Антенная розетка отличается от обычной силовой внешним видом ввода. Вместо обычных двух отверстий под штыри вилки у нее разъем под наконечник антенного кабеля (рис. 5.48). Такие розетки устанавливают в местах, где стоят телевизоры или их переносят с места на место. Рис. 5.48. Блок из силовой, антенной, телефонной и компьютерной розеток

Рис. 5.47. Накладная розетка с крышкой для защиты от брызг — такие устанавливают в ванных комнатах

ПРИМЕЧАНИЕ

Никогда не доставайте вилку из розетки, дергая за шнур. При малейшем перекосе штырьков вилки она застрянет в контактах розетки. Дернув за провод, можно просто вытащить розетку из стены и создать угрозу короткого замыкания.

Компьютерная розетка по внешнему виду очень похожа на телефонную (рис. 5.50).

Рис. 5.50. Компьютерная розетка с двумя гнездами

Отличается размерами кабельного наконечника и количеством контактных проводов. Используется для подключения к Интернету и соединения компьютеров между собой.

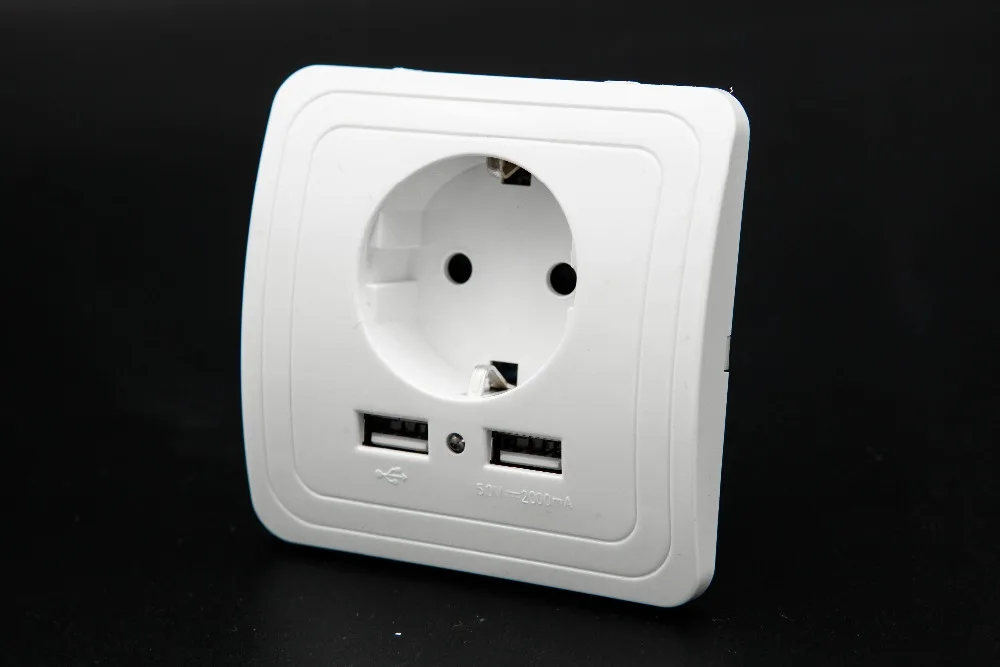

Среди многочисленных видов разнообразных розеток встречаются такие, которые объединяют в одном корпусе антенные, телефонные и компьютерные разъемы (рис. 5.51).

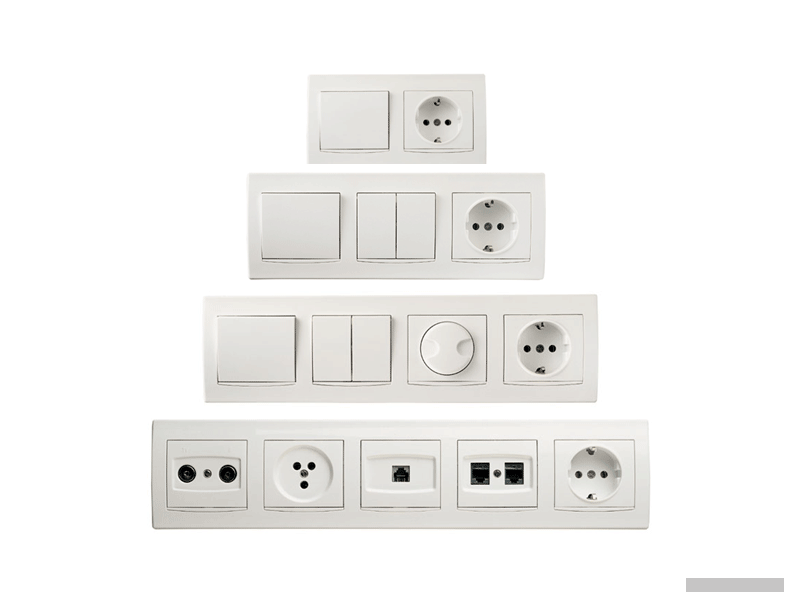

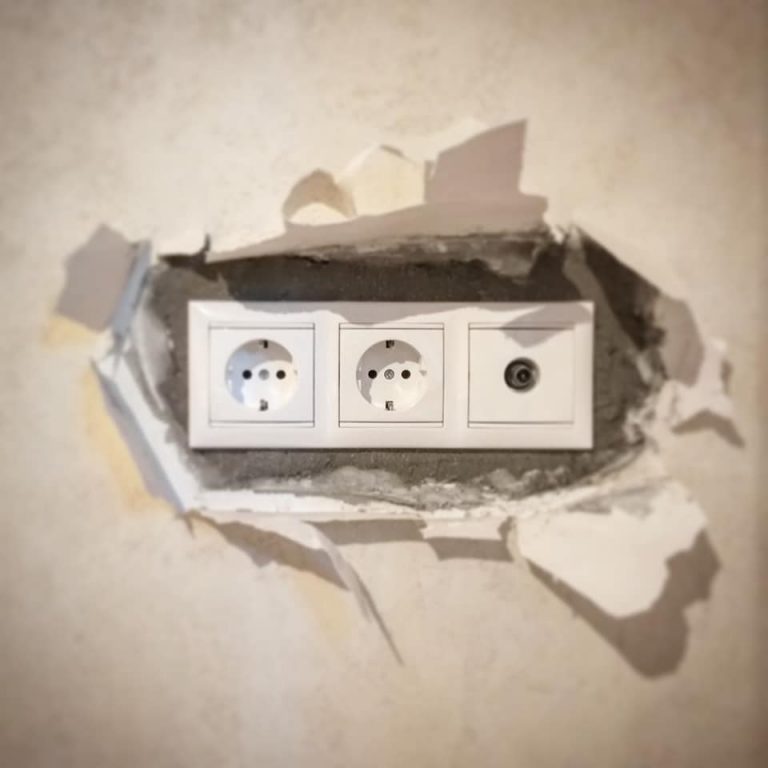

Рис. 5.51. Группа розеток, включающая в себя силовые разъемы, телефонное, компьютерное и антенное соединения в одной рамке

Телефонная розетка создана под разъем телефонного аппарата. Существует несколько видов: от самых простых, устанавливаемых рядом с телефонным аппаратом, до сложных, имеющих вид и размеры силовой розетки (рис. 5.49).

В разных странах штепсельные разъемы могут сильно отличаться друг от друга. Например, фен, купленный в России, невозможно подключить к французской розетке. При необходимости подсоединения несовпадающих разъемов используются специальные переходники (рис. 5.52). Кстати, так называемые евророзетки — немецкий стандарт.

Колодка — это своего рода заготовка для самостоятельного изготовления удлинителей (рис. 5.53).

Она может использоваться как обычная силовая розетка открытой установки. При изготовлении удлинителя к колодке крепится шнур (обычно используется ПВС) необходимой длины и к его концу монтируется штепсельная вилка — удлинитель готов.

Рис. 5.52. Универсальный переходник

Помимо обычных бытовых существуют переносные удлинители, которые применяют при различных строительных работах или вне дома, например в саду (рис. 5.54).

Рис. 5.54. Переносной удлинитель с катушкой для кабеля

Силовые разъемы — это штепсельные соединения, предназначенные для подключения к однофазной и трехфазной сетям различных электроприборов (рис. 5.55).

В быту они используются достаточно редко. При помощи силового разъема может подключаться электроплита, сварочный аппарат или бетономешалка (рис. 5.56).

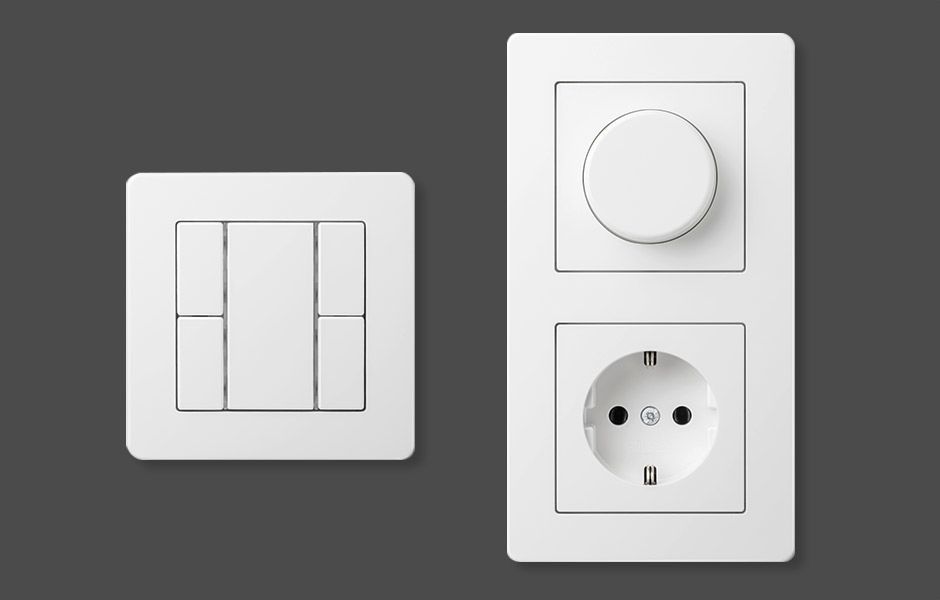

Выключатели

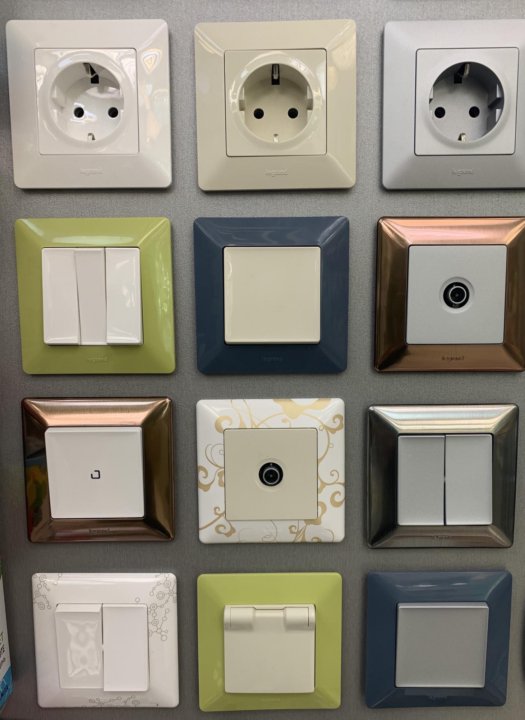

Видов выключателей существует великое множество. Многочисленные фирмы-производители наперебой предлагают богатейший ассортимент продукции на любой вкус. Точно так же, как и розетки, выключатели состоят из трех основных частей: контактов, колодки и защитной крышки. Они изготовлены из тех же материалов, что и розетки (рис. 5.57).

Разница в следующем. Если розетки служат для подключения к электросети, то выключатели действуют наоборот. Они разрывают электрическую цепь. Подвижных элементов в розетке нет. В выключателе весь принцип работы построен на перекидном контакте, который, изменяя свое положение, размыкает или замыкает цепь. К выключателю, в отличие от розетки, подходит лишь один провод — фазовый. В некоторых видах есть контакт для подсоединения провода земли.

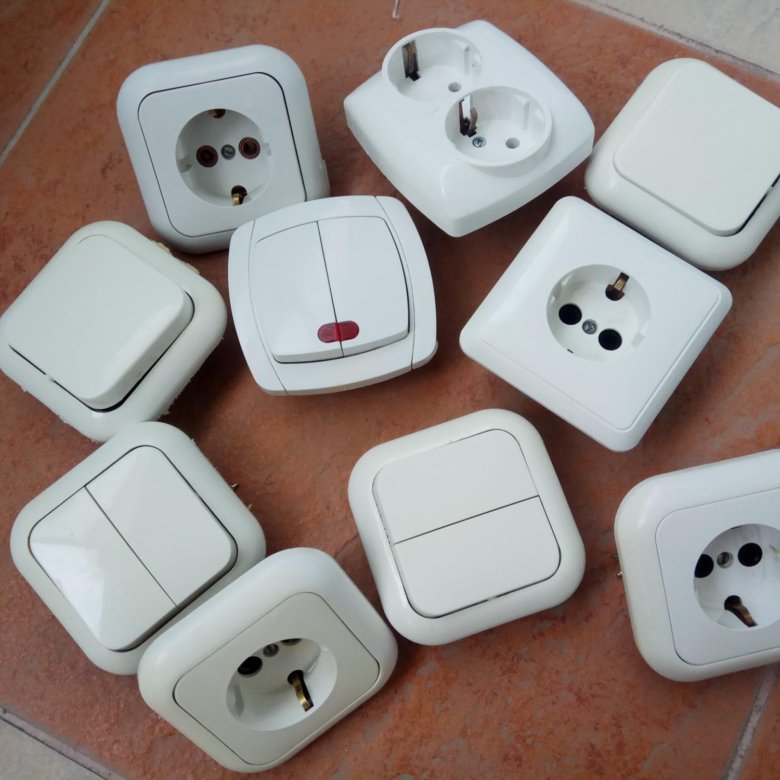

Точно так же, как и розетки, выключатели бывают скрытой (встраиваемые) и наружной (накладные) установок. На этом их сходство заканчивается.

Основные виды выключателей следующие.

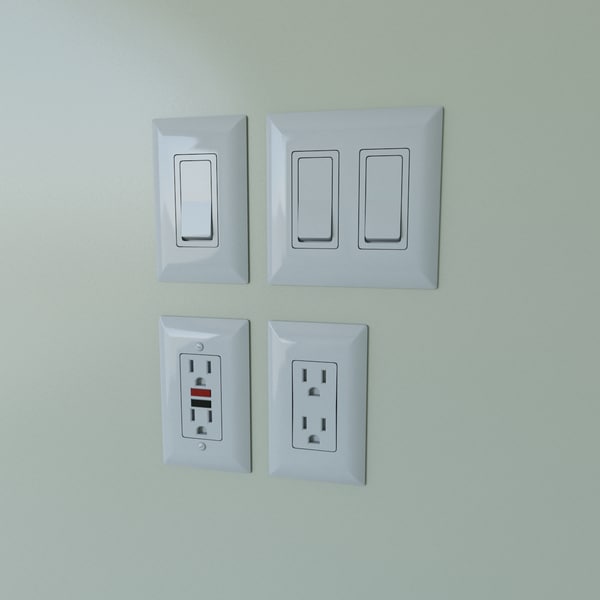

Клавишные выключатели: основной вид — это прибор с одной клавишей или кнопкой (рис, 5.58).

Такой выключатель используется, когда необходимо включить или выключить один источник света. Для удобства и экономии места устанавливают выключатели с 2, 3 или с большим количеством клавиш (рис, 5.59).

Такой агрегат способен включать и отключать несколько независимых друг от друга источников света. Это очень удобно, когда из одной точки можно управлять освещением нескольких комнат.

Проходной выключатель (переключатель) — этот вид позволяет управлять одним источником света из двух разных точек. По внешнему виду он ничем не отличается от обычного выключателя. Разница становится заметной при взгляде на его контакты. Вместо 2 в одноклавишном переключателе их 3. У двухклавишного — 6 вместо 3. Проходной выключатель — вещь очень удобная. Можно зайти в спальню, включить его у входа, лечь в кровать и выключить свет при помощи переключателя у изголовья.

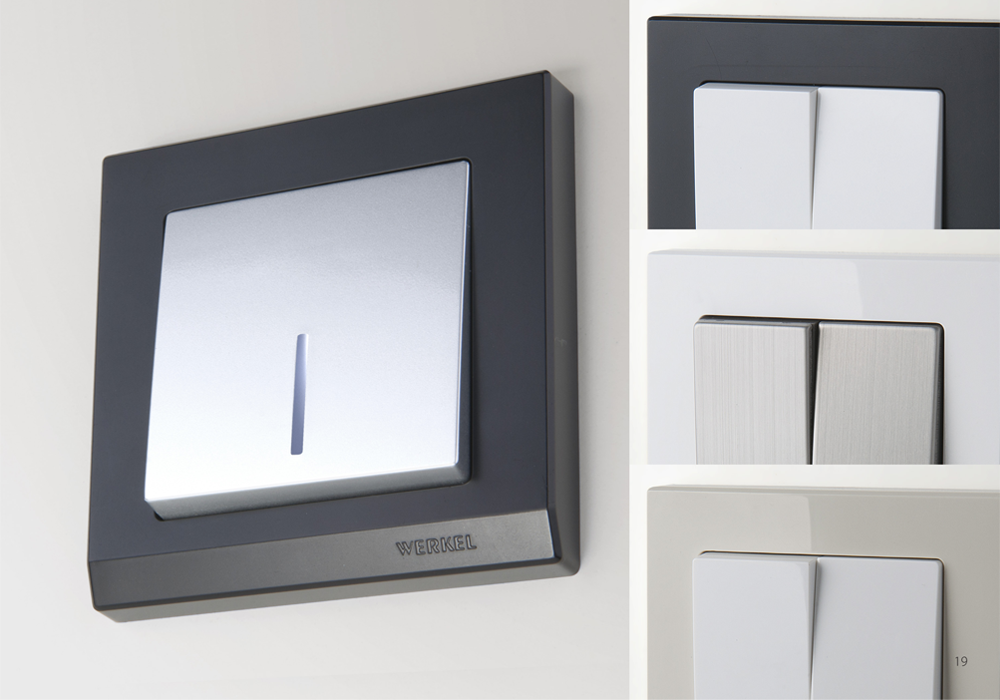

На корпусе выключателя с подсветкой или прямо на клавишах встроена индикаторная лампочка, которая светится в темноте (рис, 5. 60). Зайдя в комнату, вы сразу понимаете, где он расположен. Не приходится искать выключатель на ощупь.

Контрольный по внешнему виду ничем не отличается от выключателя с подсветкой, но принцип работы прямо противоположный. Индикаторная лампа зажигается при включенном свете и отключена при разомкнутой цепи. Это необходимо, когда по внешнему виду нужно определить, включено ли освещение в удаленном помещении.

Рис. 5.57. Одноклавишный встроенный выключатель

Рис. 5.58. Двухклавишный накладной выключатель

Рис. 5.59. Трехклавишный выключатель

Рис. 5.60. Двухклавишный выключатель с подсветкой

Ударопрочные и пылевлагозащищенные выключатели с повышенной механической прочностью и защитой от влаги и пыли устанавливаются на улице, в ванных комнатах и т. д. (рис. 5.61).

Светорегулятор (диммер) — это выключатель — регулятор освещения (рис. 5.62). В последнее время они стали очень популярными. С помощью диммера можно погрузить комнату в полумрак или залить слепящим светом, плавно поворачивая ручку или нажимая клавишу. Существуют диммеры, которые управляются не вручную, а при помощи пульта от телевизора или голосовыми командами. Стоит такая вещь в 6-7 раз дороже, чем обычный выключатель. Помимо преимуществ диммер имеет и некоторые минусы. Например, он создает радиопомехи. Подключенные последовательно светорегуляторы ведут себя непредсказуемо. Они не могут использоваться при энергосберегающих лампах (с ПРА).

Кнопочные, или линейные, выключатели монтируются сразу на провод. Чаще всего они используются в торшерах, бра и прочей осветительной технике (рис. 5.63).

Выключатель с таймером имеет часовой механизм, который включает или отключает свет в заданные промежутки времени.

С такими выключателями можно устанавливать различные датчики, срабатывающие на звук, свет или движение. Иногда такие датчики монтируются прямо в корпус выключателя (рис. 5.64 и 5.65).

Рис. 5.61. Пылевлагозащищенный выключатель

Рис. 5.62. Диммер с поворотным регулятором

Рис. 5.64. Выключатель с датчиком движения

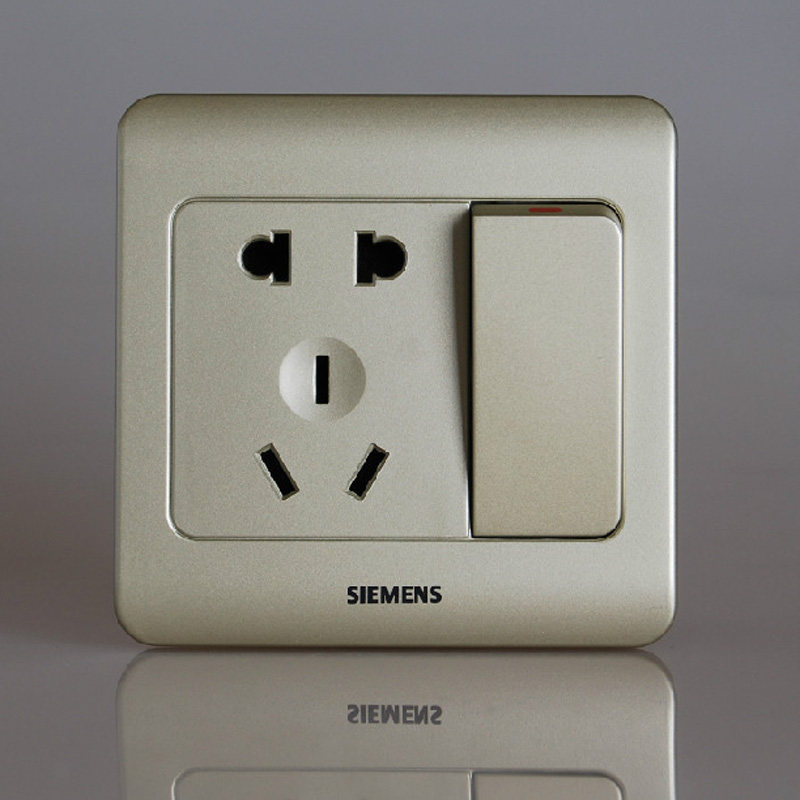

Как подключить выключатель вместе с розеткой

Электрическая проводка любого помещения состоит из трёх обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения техники. И если в общественных местах нас не сильно волнует, что, где и как подключено, то дома нам хочется максимального удобства, эстетичного вида и хотя бы немного экономии. В плане экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе. В чём эта выгода рассмотрим ниже, а также поговорим о конструктивных особенностях такого аппарата, его разновидностях, недостатках и о том, как подключить розетку с выключателем в общую электрическую сеть.

Главным преимуществом такого устройства, как розетка и выключатель, объединённые в одном корпусе, является экономия трудовых и материальных затрат. Если бы вы ставили эти аппараты по отдельности, то пришлось бы монтировать в стене два отверстия для монтажных коробок, покупать и устанавливать два подрозетника, до выключателя и розетки прокладывать два отдельных двухжильных провода. В случае установки блока понадобится один трёхжильный провод и один подрозетник (только он будет не круглой, а специальной овальной формы), что хоть немного сократит ваше время и труд, а также финансовые расходы.

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

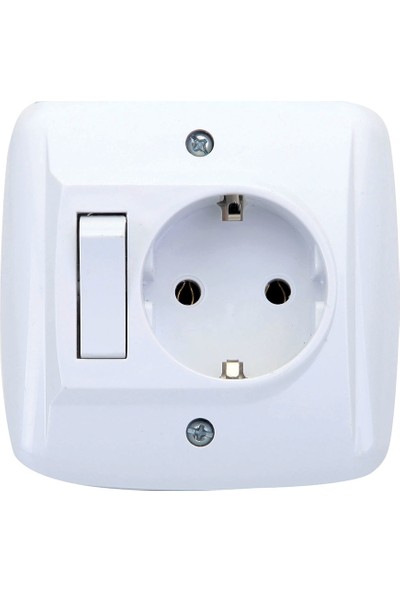

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Разновидности

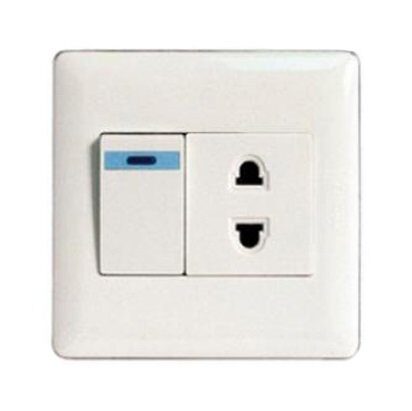

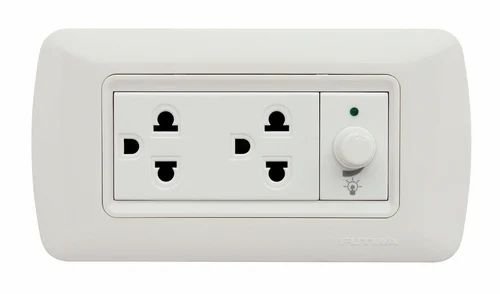

На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя клавишами, расположены в едином корпусе. Они отличаются по цене, способу установки (внутренней или наружной), могут быть оборудованы дополнительными функциями – подсветкой или разного рода защитами (от детей, влаги, пыли).

1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

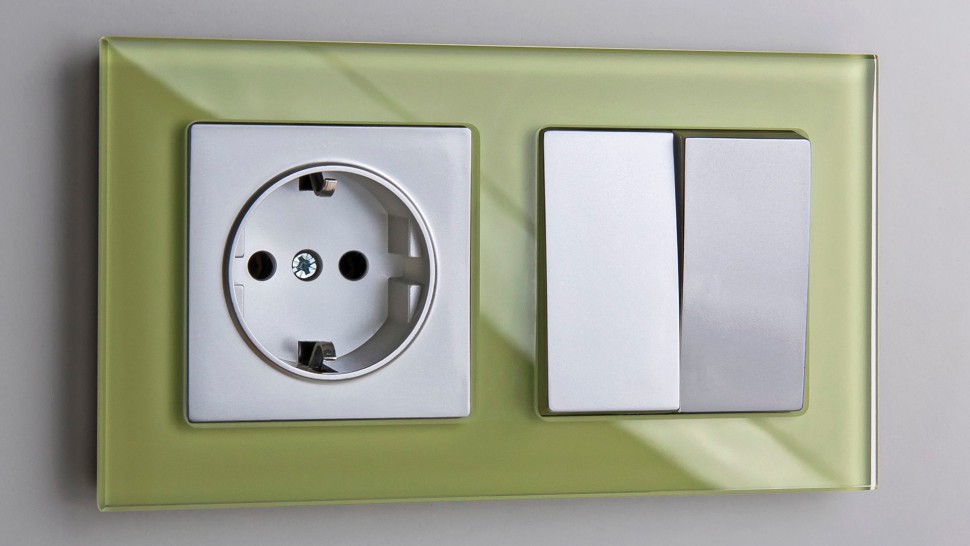

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены. Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
2. Аккуратно снимите обе клавиши выключателя.
3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
2. Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
3. Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
4. Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

• Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
• Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

• Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
• Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
• Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

• фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
• два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.

В этом видео подробно разбираются различные варианты схемы подключения:

Несколько полезных советов

• Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.

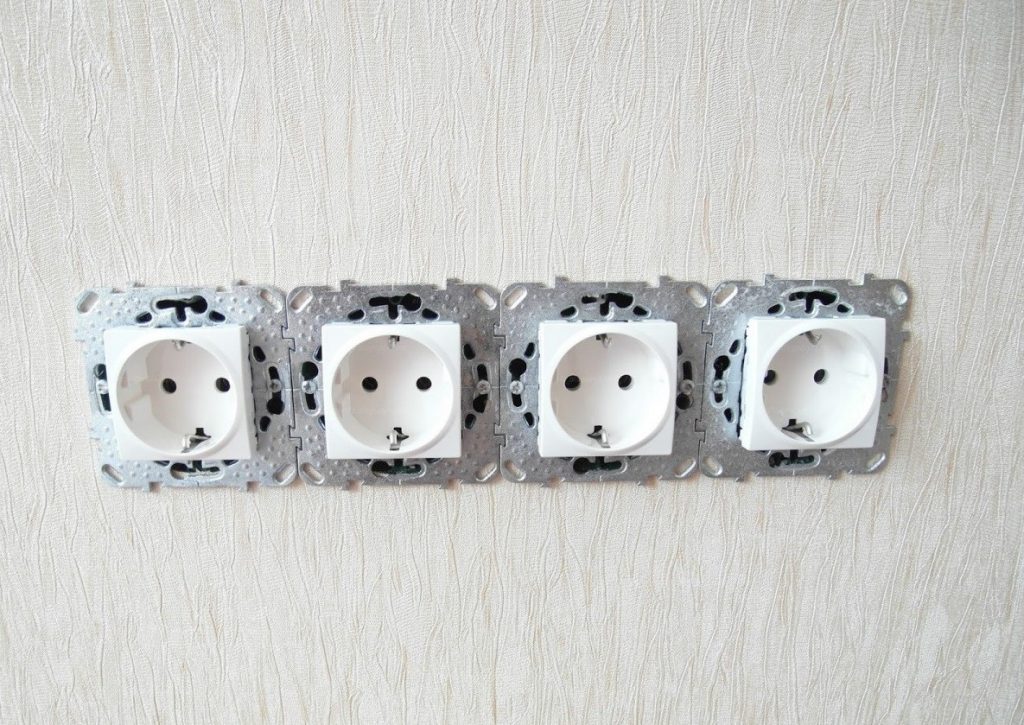

• Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
• Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Объединение силовой точки и устройства, управляющего приборами освещения, позволяет рационально организовать электроснабжение жилого или офисного пространства. Согласитесь, гораздо удобнее, если электротехническая арматура сгруппирована, а не беспорядочно «разбросана» по помещению.

Кроме веских эргономических плюсов подобное техническое решение обладает массой дизайнерских преимуществ. Однако оно же заставляет задуматься о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие в процессе монтажа подобного блока.

Мы представляем исчерпывающую информацию по методам установки и способам подключения блочных электротехнических устройств. Тонкости и нюансы освещены в фото-подборках и видео, наглядно демонстрирующих специфику выполнения работы. Настолько мощная информационная поддержка поможет “на отлично” справиться с задачей.

Подключение розеток с выключателем на 1–3 клавиши

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

С каждым годом экономия денежных знаков и пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Следует помнить, что для подключения блочного электроустановочного устройства выбирать кабель нужно с учетом максимальной нагрузки.

#1: Способы подключения блока выключатель-розетка

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным.

Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

• Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
• Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
• Высококачественные приборы могут использоваться снаружи и внутри помещений.
• Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно, сетевое гнездо это или непосредственно выключатель. Практически всегда потребуется полная его замена.

Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:

Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.

#2: Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, определяющая, как подключать розетку с выключателем в цельной конструкции. Следует помнить, что в основе ее заложены стандартные схемы подключения электроустановочных устройств иобязательное соблюдение ПЭУ.

Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
4. Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
5. Далее нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
7. Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

#3: Монтаж соединенных розетки с выключателем

Блоки электроустановочных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно.

Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий:

1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
4. Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
6. Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Желающим узнать, как подключить двойной выключатель, управляющий двумя лампочками, стоит обратить внимание на информацию следующей статьи, с которой мы рекомендуем ознакомиться.

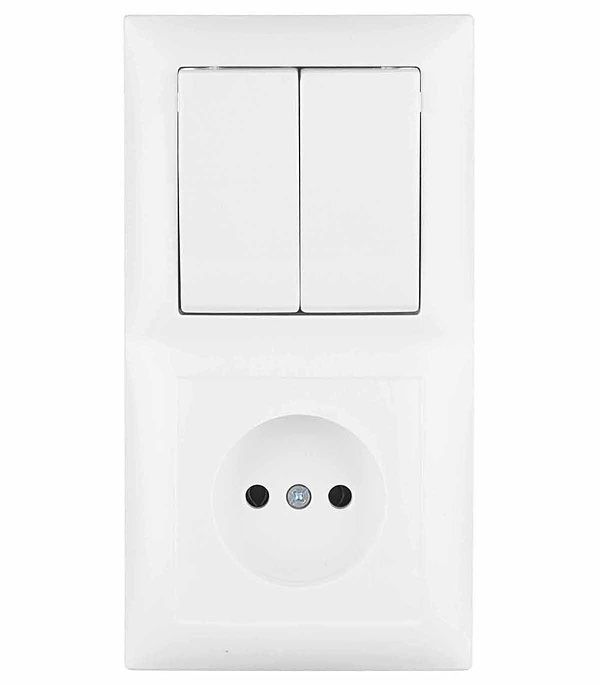

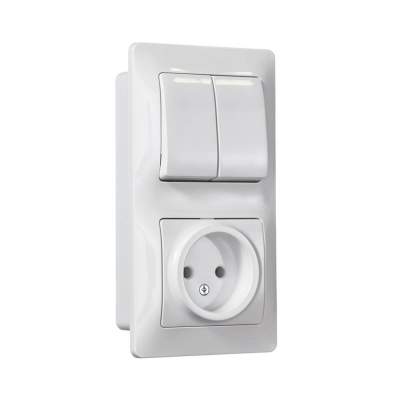

#4: Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.

Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для двухклавишного выключателя – пять (5) проводников. Оба варианта включают в себя заземление.

#5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

• основной;
• дополнительные источники света;
• декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой трехклавишный блок украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

• в месте, где планируется многоярусное освещение;
• в комнатах с большой площадью и сложной формой;
• в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

• клавиши не западают;
• не издают посторонних звуков при нажатии;
• внутренняя часть выключателя содержит схему его подключения;
• гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

• пассатижи для зажима и захвата деталей;
• стриппер для удаления изоляции с края провода;
• плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Рассмотрим их еще раз:

1. Перед началом работ надо убедиться, что сеть полностью обесточена.
2. Нулевые и фазные кабели необходимо распределить.
3. Проверить фазу специальной отверткой с индикатором.
4. Подсоединить кабель к распределительному боксу.
5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный провод имеет свой цвет. Нулевая жила синего цвета, а фаза – черная или красная.

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.

Выводы и полезное видео по теме

Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

Ролик #1. Как подключить розетку и выключатель:

Ролик #2. Надежная электрика в доме или квартире: подключаем правильно:

Ролик #3. Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно, если предстоит проводить электромонтажные работы в ванной, обратитесь к профессиональным электрикам, чтобы избежать случаев поражения током или короткого замыкания.

Есть желание поделиться собственным опытом электромонтажника, нашли недочеты в статье, появились вопросы? Напишите, пожалуйста, комментарий расположенном под текстом блоке.

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

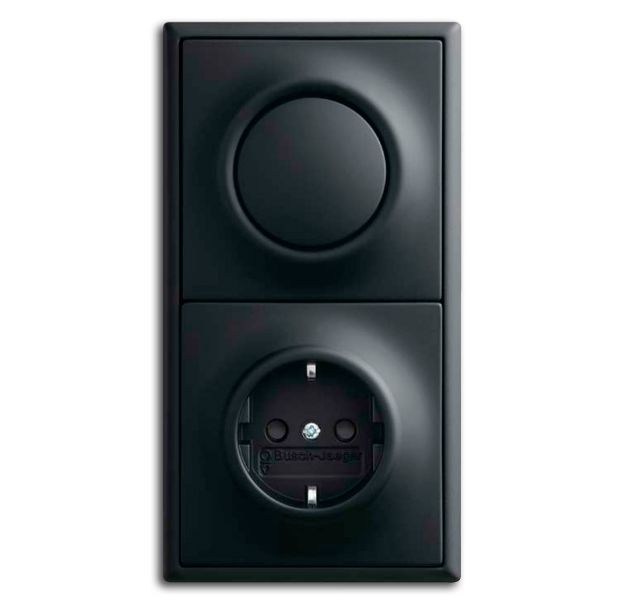

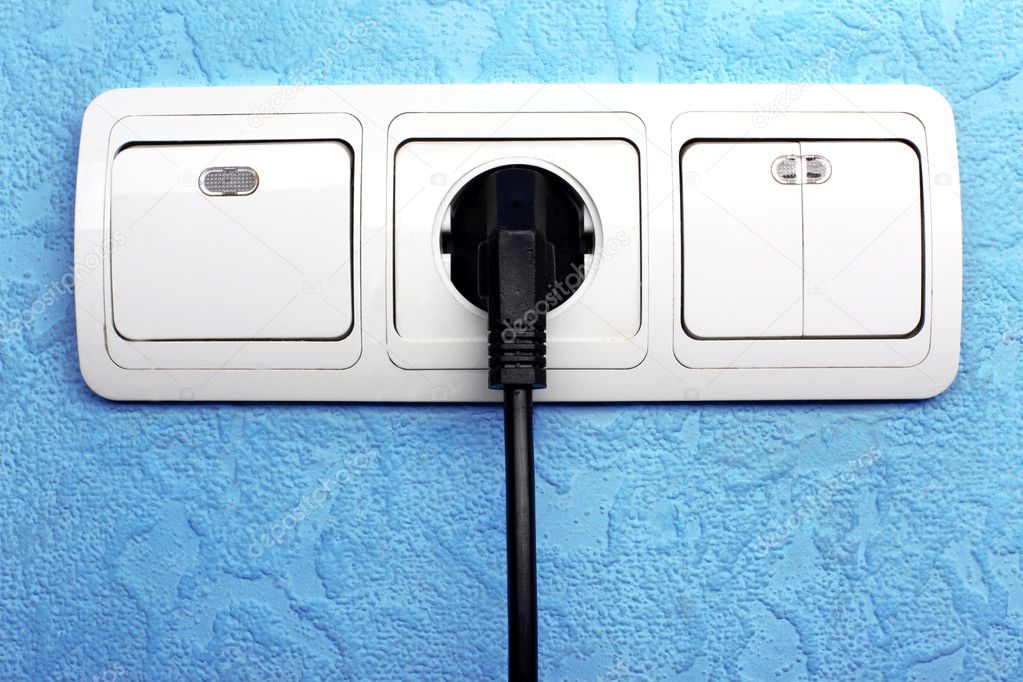

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

• Демонтируем действующий выключатель, не трогая монтажную коробку.
• Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
• Аккуратно сверлим отверстие для подрозетника.
• В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Видео по теме

как подключить розетку с выключателем © Геостарт

Рубрика: Электроприборы и освещение

Розетка с выключателем в одном корпусе: как подключить розетку с выключателем

Объединение силовой точки и устройства, управляющего приборами освещения, позволяет рационально организовать электроснабжение жилого или офисного пространства. Согласитесь, гораздо удобнее, если электротехническая арматура сгруппирована, а не беспорядочно «разбросана» по помещению.

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

Коммутация розетки через выключатель — популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания

С каждым годом экономия денежных знаков и пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов

Следует помнить, что для подключения блочного электроустановочного устройства выбирать кабель нужно с учетом максимальной нагрузки.

#1: Способы подключения блока выключатель-розетка

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.

Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.

Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным.

Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

• Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
• Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
• Высококачественные приборы могут использоваться снаружи и внутри помещений.
• Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно, сетевое гнездо это или непосредственно выключатель. Практически всегда потребуется полная его замена.

Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:

Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.

#2: Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, определяющая, как подключать розетку с выключателем в цельной конструкции. Следует помнить, что в основе ее заложены стандартные схемы подключения электроустановочных устройств иобязательное соблюдение ПЭУ.

Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.

Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.

Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.

Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.

Далее нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.

Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.

Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию «посадочных мест», выравниванию положения блока

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

#3: Монтаж соединенных розетки с выключателем

Блоки электроустановочных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно.

Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий:

От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.

Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.

Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.

Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.

Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.

Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций

#4: Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.

Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.

От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.

Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.

Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.

Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.

В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.

Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для двухклавишного выключателя – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

#5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

• основной;
• дополнительные источники света;
• декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой трехклавишный блок украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

• в месте, где планируется многоярусное освещение;
• в комнатах с большой площадью и сложной формой;
• в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

• клавиши не западают;
• не издают посторонних звуков при нажатии;
• внутренняя часть выключателя содержит схему его подключения;
• гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

• пассатижи для зажима и захвата деталей;
• стриппер для удаления изоляции с края провода;
• плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

Перед началом работ надо убедиться, что сеть полностью обесточена.

Нулевые и фазные кабели необходимо распределить.

Проверить фазу специальной отверткой с индикатором.

Подсоединить кабель к распределительному боксу.

Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный провод имеет свой цвет . Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.

Ролик #1. Как подключить розетку и выключатель:

Ролик #2. Надежная электрика в доме или квартире: подключаем правильно:

Ролик #3. Ремонт блока с двухклавишным выключателем и розеткой:

автор Колесов Тигран

Руководство по подключению выключателей и розеток | База знаний

Пожалуйста, внимательно прочтите эти инструкции перед тем, как приступить к работе. Храните их в надежном месте на случай, если они понадобятся вам в будущем. Вы должны установить электрические аксессуары в соответствии с последними правилами электропроводки EE — BS7671: Требования к электрическим установкам и любыми другими соответствующими правилами техники безопасности.

Если у вас есть какие-либо сомнения относительно выполнения этих инструкций, обратитесь к квалифицированному электрику.

Перед началом работы

1.   Отключите питание от сети. Удалите соответствующий предохранитель или выключите соответствующий автоматический выключатель.

2.   Убедитесь, что никто другой не сможет снова подключить питание, пока вы работаете.

3.   Если вы заменяете существующий фитинг, снимите его сейчас.

4.   Очистите внутреннюю часть любой имеющейся монтажной коробки, удалите мусор и пыль.

5.    Убедитесь, что все имеющиеся крепежные винты затянуты и не выступают.

6.   Убедитесь, что вы используете кабель правильного номинала и типа.

7.   Перед подключением убедитесь, что вы понимаете расположение клеммных соединений. Они могут различаться в зависимости от фурнитуры.

Цвета проводки для Великобритании и Ирландии

Эти инструкции по установке применимы только к установкам в Великобритании и Ирландии.

Ирландия
Двойной кабель и кабель заземления: коричневый = активный        Гибкий кабель: синий = нейтральный

Великобритания
для питающих жил двойного и заземляющего кабеля. Старые цвета перестали использоваться с 1 апреля 2006 года. Цвета гибких кабелей остались без изменений.

Старые цвета: Красный = Live
Черный = нейтральный

Новые цвета: Коричневый = живой
Синий = нейтральный

1-клавишный 1-позиционный переключатель (6 А)

1-клавишный двухпозиционный переключатель (6 А)

2-клавишный двухпозиционный переключатель (6 А)

3-клавишный двухпозиционный переключатель (6 А)

Подключение переключателя

Шаг 1

Подсоедините провода к аксессуару, следуя инструкциям на электрической схеме. Убедитесь, что медные жилы кабеля вставлены в клеммы. При необходимости зачистите кабель. Удалите все торчащие жилы кабеля. Затяните винты клемм, чтобы закрепить провода.

Шаг 2

При необходимости подсоедините фиксированный провод заземления к клемме заземления на аксессуаре. Подсоедините короткий провод от клеммы заземления аксессуара в настенной коробке к клемме заземления на аксессуаре. Закройте любой оголенный провод заземления зелено-желтой оболочкой.

Шаг 3

Прикрепите аксессуар к стене с помощью прилагаемых крепежных винтов. Убедитесь, что кабели в коробке ничем не зажаты.

Шаг 4

Замените соответствующий предохранитель или включите соответствующий автоматический выключатель. Включите сетевой выключатель.

Приобретите нашу серию выключателей

Одинарная розетка с выключателем (13 А)

2-местная розетка с выключателем (13 А)

Соединительный блок с предохранителем на 13 А

Все наши стандартные диммеры рассчитаны на максимальную мощность 250 Вт. диммеры задней кромки, которые подходят для ламп накаливания, галогенных ламп хорошего качества и диммируемых ламп CFL. Они также подходят для качественных диммируемых электронных трансформаторов и качественных диммируемых светодиодных ламп.

Обратите внимание, что наши диммеры задней кромки мощностью 250 Вт несовместимы с противопожарным оборудованием JCC 7 Вт, но по запросу мы можем поставить подходящий модуль передней кромки.

Наши диммерные выключатели являются 2-позиционными, т.е. могут использоваться для переключения света с одного или двух мест, но другой переключатель должен быть стандартным кулисным, тележковым или двухпозиционным диммерным переключателем.

1 . Подсоедините кабель, как показано на электрической схеме.

2. Аккуратно отрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.

3. Снимите лишнюю внешнюю оболочку, чтобы открыть экран в медной оплетке.

4. Сверните экран поверх внешней оболочки. Обрежьте короткую часть внутренней изоляции, чтобы обнажить внутренний сердечник.

5 . Установите диммеры, убедившись, что провода не зажаты между пластиной и коробкой.

6. Закрепите пластину прилагаемыми винтами. Не перетягивайте крепежные винты.

7 . Снова подключите источник питания и проверьте переключатель.

8. Светорегулятор издает легкое жужжание — это нормально. Это вызвано катушкой подавления радиопомех.

Как подключить телефонную розетку

1. Главные телефонные розетки должны устанавливаться уполномоченным инженером.

2. Вы можете использовать дополнительные розетки для добавления добавочных телефонных номеров. Они могут быть подключены к главной розетке или к существующей вторичной розетке, максимум до 5 удлинительных розеток.

3. Для этой розетки требуется монтажная коробка глубиной не менее 25 мм.

4. Подсоедините кабели, как показано на электрических схемах.

5. Соедините клеммы 4-жильным телефонным кабелем. Соедините клеммы 2,3,4 и 5 существующей розетки с клеммами 2,3,4 и 5 новой розетки.

6.  Используйте кабель одного цвета для одного и того же разъема на каждой розетке. Фактические цвета не важны. Расположите каждый провод, как показано на схеме, оставляя 12 мм выступа. Вставьте провод в разъем, как показано ниже. Удалите лишнюю проволоку.

7. Если розетка имеет металлическую переднюю панель и оснащена клеммами заземления, вы должны соединить клемму заземления на розетке с клеммой заземления в настенной коробке.

Как подключить коаксиальную розетку

1. Аккуратно разрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.
2. Удалите лишнюю внешнюю оболочку, чтобы открыть экран в медной оплетке.
3. Сверните экран поверх внешней оболочки. Обрежьте короткую часть внутренней изоляции, чтобы обнажить внутренний сердечник.
4 . Подсоедините внутренний сердечник к центральной клемме и затяните винт.
5. Поместите часть кабеля, покрытую оплеткой, под кабельный зажим. Затяните зажимной винт.
6. Убедитесь, что экран в оплетке надежно удерживается кабельным зажимом и соприкасается с металлической опорной пластиной. Не допускайте соприкосновения внешнего плетеного экрана с центральным терминалом.
7. Если розетка имеет металлическую переднюю панель и снабжена клеммами заземления, вы должны соединить клемму заземления на розетке с клеммой заземления в настенной коробке. Используйте медную проволоку. Если провод оголен, накройте его зелено-желтой оболочкой.

Можно ли поставить розетку на цепь освещения?

Электрические цепи в вашем доме адаптированы к выполняемой ими работе.

Таким образом, у вас будет проводная цепь освещения для всех ваших осветительных приборов, цепь для ваших электрических розеток (иногда разделенная между различными зонами собственности), а затем выделенные цепи для ключевых элементов высокой мощности, таких как ваша печь/котел.

Проблема в том, что вы хотите добавить новую розетку в свой дом, но она не находится рядом с существующей проводкой для ваших розеток.

Хорошим примером может быть установка розетки в чулане под лестницей, где есть свет, но это необычно, если поблизости есть существующая розетка.

Прокладка проводки, чтобы добавить ее к цепи розетки, может быть сложной задачей, поэтому не могли бы вы вместо этого просто подключить розетку к цепи освещения поблизости?

Технически розетку можно подключить к цепи освещения, но делать это не рекомендуется. Возможны проблемы с перегрузкой цепи. Если вы добавляете розетку в цепь освещения, делайте это параллельно. В противном случае выключатель света будет управлять цепью.

Давайте посмотрим на:

• Могут ли светильники и розетки на 13 А находиться в одной цепи
• Почему розетки следует подключать только параллельно
• Основные моменты, которые следует учитывать при подключении розетки с подсветкой

Могут ли лампы и розетки на 13 А быть в одной цепи?

Итак, первый вопрос, который вы всегда должны задавать перед выполнением любых электромонтажных работ: безопасно ли это?

С технической точки зрения добавление розетки на 13 А в цепь освещения при условии соблюдения обычных инструкций и процедур будет безопасным.

Когда вы что-то подключаете к нему, тогда у вас могут возникнуть проблемы…

Однако это не то, чем можно пренебрегать. Потому что при добавлении розетки в цепь освещения есть риски, которые нельзя игнорировать.

Во-первых, цепи освещения будут иметь другой автоматический выключатель, чем цепь вашей розетки. В Великобритании и Европе это обычно 5А или 6А, хотя в США может быть выше 15А.

Если вы добавите розетку на 13 А в цепь, рассчитанную на 5 или 6 А, вы можете абсолютно перегрузить ее.

В Северной Америке, где розетки рассчитаны на 15 А или 20 А, если вы добавите розетку на 20 А в цепь освещения на 15 А, возникнет та же проблема.

Во-вторых, это защита заземления. В большинстве жилых домов есть выключатель, подключенный к розетке.

В Северной Америке они называются прерывателями цепи замыкания на землю (GFCI), а в Великобритании и Европе они называются устройствами защитного отключения (RCD).

Целью этих устройств является отключение питания в цепи, если есть какой-либо электрический ток на заземленную поверхность, чтобы вас не убило током из-за неисправности.

По закону они необходимы там, где рядом с розеткой есть вода — например, в ванных комнатах, на кухонных столешницах или на открытом воздухе — и, по оценкам, за это время они сократили около 50% домашних поражений электрическим током. Если вы можете добавить GCFI или RCD в цепь, это сделает ее более безопасной.

Однако по закону не требуется, чтобы внутренние проводные цепи освещения имели УЗО или GFCI.

Таким образом, подключение розетки, а затем подключение устройства, которое может вызвать неисправность, может не привести к отключению цепи.

В принципе, розетка предназначена для работы с большим количеством подключенных к ней устройств. Поэтому по возможности всегда следует подключать розетку к цепи, предназначенной для нее.

Но, если вы подключаете розетку к цепи освещения, с ней нужно быть осторожным — никогда не используйте дешевый импортный прибор, который не был изготовлен с соблюдением строгих условий безопасности, и никогда не используйте неисправный прибор.

Должен ли я подключать розетку последовательно или параллельно?

Предположим, вы не можете подключить розетку к розетке, а цепь освещения — единственный вариант. В этом случае необходимо принять решение о том, будете ли вы подключать его последовательно или параллельно.

Скорее всего, если вы пытаетесь обойтись минимальной работой с проводкой, на самом деле вы надеетесь просто поставить розетку последовательно, но на самом деле это ужасная идея.

Вы все равно должны соединить розетку параллельно с автоматическим выключателем, потому что это помогает распределить ток, предоставляя ему несколько путей прохождения в случае перегрузки.

Последовательное соединение означает, что ток имеет один путь. Если ваш прибор, подключенный к розетке, работает со сбоями, резервной защиты не существует.

Кроме того, есть очень практическая причина не включать розетку в цепь последовательно с лампами — выключатель света.

Если вы подключите розетку к цепи с выключателем на ней, выключатель будет управлять светом и розеткой.

Вы никогда не сможете пользоваться розеткой с выключенным светом, что может быть реальным неудобством и пустой тратой электроэнергии.

Основные меры предосторожности при подключении розетки к осветительным приборам

Есть три основных момента, на которые следует обратить внимание, если вы решите подключить розетку к цепи освещения.

Во-первых, это проблема, которую мы уже рассмотрели с переключателями. Вам нужно убедиться, что вы не подключаете розетку к петле с выключателем, если хотите управлять ею независимо.

Во-вторых, по возможности следует избегать установки розетки в цепи, не защищенной GFCI или RCD. Хотя это и не является незаконным, это рекомендуется из-за количества поражений электрическим током, от которых они защищены.

Очень легко определить, является ли ваш автоматический выключатель GFCI, так как на нем будет кнопка с надписью «нажмите здесь, чтобы проверить», или на цепи УЗО может быть просто написано «T» или «Test».

Нет кнопки = нет защиты.

Если вы добавите розетку в незащищенную цепь, и что-то пойдет не так с включенным в розетку прибором, вы рискуете получить удар током.

Наконец, стоит отметить, что для цепей освещения и розеток обычно используются разные провода. Если вы подключите розетку к цепи неправильным типом провода, вы рискуете не получить достаточный ток, необходимый для безопасной работы розетки.

Обычно в Северной Америке в цепях освещения используется проводка AWG-14, а в розетках — более толстая проводка AWG-12.

AWG-12 рассчитан на 20 А, а AWG-14 — только на 15 А. Таким образом, добавление розетки на 20 А в цепь освещения с проводкой AWG-14 небезопасно.

То же, что и в Великобритании и Европе — проводка 1 мм иногда используется для цепей освещения, которые могут безопасно выдерживать только 8А.

Проводка 1,5 мм рассчитана на ток от 14 до 20 А, поэтому я надеюсь, что здесь вы видите проблему.

Схема подключения светильников и розеток к одной цепи

На этой схеме показано, как нужно подключить розетку к цепи освещения, чтобы она всегда была горячей, т. е. не контролируемой выключателем.

Вам потребуется проложить новый двухжильный кабель от коробки с приборами до нового места выхода, при этом источник должен быть сращен в горячем состоянии для прокладки как к новому черному проводу, так и к существующему черному проводу шлейфа выключателя.

Нейтральный провод затем сращивается с новым белым проводом, а затем между выключателем и приспособлением в виде косички.

Затем новый заземляющий провод соединяется с существующими заземляющими проводами в потолочной коробке.

Заключительные слова

Если вы действительно хотите добавить новую розетку в свой дом, но не можете легко подключить ее к существующей цепи розетки, вы можете добавить ее к цепи освещения.

Но вам нужно будет убедиться, что цепь освещения имеет необходимую защиту выключателя, а также достаточно проводки и мощности, чтобы справиться с тем, для чего вы собираетесь использовать розетку.

Почти всегда лучше подключить розетку к цепи розетки, даже если это требует дополнительной работы.

Это и безопаснее.

Были ли у вас проблемы с установкой новых розеток в вашем доме? Может быть, вы добавили розетку в цепь освещения — как это было?

Ищете светодиодную лампу, но не знаете, какой тип вам нужен?

Воспользуйтесь моим бесплатным подборщиком ламп и выберите нужную лампочку за несколько кликов.

ИСПОЛЬЗУЙТЕ СБОРНИК ДЛЯ ЛАМП

Схемы подключения настенных розеток с выключателем — сделай сам-help.com

Автор: Дейл Кокс

Домашняя страница Отделка молдинга Электропроводка Строительство и ремонт Ремонт стен Покраска дома Уборка и ремонт видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице представлено несколько схем подключения выключателя для управления одной или несколькими розетками, включая разделенную розетку и несколько розеток, соединенных вместе.

Подключение выключателя к розетке

Эта проводка иллюстрирует схему коммутируемой розетки, в которой источник и выключатель идут первыми. Горячий источник подключается к одной клемме на выключателе, а другой подключается к черному проводу, идущему к горячей клемме на розетке. Нейтраль источника соединяется с клеммой нейтрали розетки, а земля источника соединяется с заземлением на выходе.

Подключение раздельной розетки с выключателем

Здесь розетка разделена путем удаления соединительного выступа между двумя горячими клеммами. Это разделяет розетку, поэтому каждая половина работает независимо. Трехжильный кабель проходит от выключателя к розетке, обеспечивая два провода на входе в это место.

Горячий источник на выключателе сращен красным проводом кабеля с розеткой и косичкой с выключателем. В розетке красный соединяется с верхней половиной розетки. Черный провод кабеля проходит от выключателя к нижней половине розетки. При таком расположении нижняя половина розетки управляется выключателем, а верхняя половина всегда горячая. Это удобно, если вы хотите иметь горячую розетку для подключения часов или другого устройства, которое требует постоянного питания, но при этом управлять ближайшей лампой с помощью настенного выключателя.

Подключение розетки к контуру выключателя

На этой схеме подключения показано подключение выключателя света для управления существующей настенной розеткой. Источник находится на выходе, а шлейф выключателя добавляется к новому выключателю. Горячий провод источника вынимается из розетки и присоединяется к красному проводу, идущему к выключателю. Черный провод от выключателя подключается к горячему на розетке. Нейтральный провод источника на розетке удаляется и соединяется с белым проводом, идущим к выключателю, и с косичкой обратно к нейтрали розетки. На переключателе нейтральный провод закрывается, если только он не нужен для питания интеллектуального переключателя, такого как новый диммер. Эта проводка теперь требуется в большинстве распределительных коробок с 2011 года.

Подключение раздельной розетки с переключателем

На этой схеме показано подключение раздельной розетки, управляемой с помощью переключателя. Язычок, соединяющий горячие клеммы на розетке, удаляется, и источник тепла подключается к нижней половине. Нейтраль источника подключается к одной из клемм нейтрали на розетке. Белый провод на петле переключателя используется для передачи тока от источника к переключателю, и он помечен черной лентой или краской, чтобы обозначить его как горячий. Черный цвет на петле переключателя проходит от переключателя к верхней половине розетки. При таком расположении верхняя половина дуплекса управляется переключателем, а нижняя половина всегда горячая.

Это обновленная схема предыдущей схемы. Здесь нейтраль источника соединяется с розеткой и с белым проводом, идущим к распределительной коробке, где его можно использовать для подключения переключателя, для которого требуется нейтраль, такого как интеллектуальный диммер или таймер. Такое нейтральное соединение теперь требуется в большинстве новых распределительных коробок после изменения кода NEC в 2011 году.

Схема подключения настенного выключателя

Здесь добавлен переключатель для управления существующей розеткой. Выключатель берет горячее из средней розетки здесь, а 3-жильный кабель проходит оттуда к новому местоположению выключателя. Горячий источник на выходе сращивается с черным проводом, идущим к выключателю, и горячими проводами, идущими к другим розеткам в цепи. Нейтраль источника остается подсоединенной к нейтрали на розетке, а новый нейтральный провод добавляется к сращиванию. Точно так же новый заземляющий провод вставляется в цепь на розетке. Красный провод от шлейфа выключателя подключается напрямую к клемме «горячий» на розетке.

На выключателе черный провод подключается к одной клемме, а красный провод подключается к другой. Нейтральный провод в новой распределительной коробке закрыт гайкой, если только он не нужен для интеллектуального переключателя или таймера.

При таком расположении все остальные розетки подключаются непосредственно к горячему источнику, а выключатель управляет только средней розеткой. Белый нейтральный провод в новой распределительной коробке соответствует требованиям NEC 2011.

Схема подключения для нескольких розеток с выключателем

На этой схеме показано подключение нескольких коммутируемых розеток к одному выключателю. Источник цепи находится на выключателе, а двухжильный кабель проходит к каждой розетке. На выходах каждый подключен с помощью косички, чтобы сделать горячие и нейтральные соединения. При таком расположении все розетки будут включаться и выключаться одновременно.

Больше похожего на Do-It-Yourself-Help.com

Схема подключения и особенности установки

Содержание статьи:

• Парные устройства
• Преимущества и недостатки
• Особенности комбинированных изделий
• Как подключить розетку и выключатель
• Пользовательское приложение

Для эстетичного интерьера, удобства владельцев и экономии места используется розетка с выключателем в одном корпусе. Конструкция, сочетающая в себе точку питания и управление освещением, также обеспечивает рациональное электроснабжение дома или офиса. Его легко установить своими руками.

Парные устройства

Комбинированный тип устройства

Комбинированный тип выключателей не был знаком электрикам до середины двадцатого века. Фактическим способом управления источниками света был однокнопочный переключатель. Два одинаковых товара располагались рядом. Чуть позже производители выпустили двухклавишные выключатели для управления отдельными группами ламп люстры.

Выключатель трехклавишный, совмещенный с розеткой, появился на территории РФ при освоении строительства панельных домов. Устройства были предназначены для включения света на кухне, в ванной и санузле.

Розетка установлена ​​в ванной комнате для удобства пользования феном, электробритвой. После популяризации стиральных машин их стали подключать к комби-устройству с заземлением или без него.

Двойная конструкция для использования на кухне

В многоэтажных современных домах двойные конструкции применяются для кухонь, ванных комнат и жилых помещений. Причина – европейские стандарты, согласно которым:

• выключатели располагаются на высоте 160 см от пола;
Розетки
• выводятся на высоту 30-90 см от пола.

Это соединение позволяет разместить выключатели на уровне глаз для удобства использования и размещения мебели. Снятие розетки обеспечивает комфортное выключение освещения без изменения положения руки.

Низко расположенные группы розеток в спальне удобны с точки зрения маскировки проводов. На кухне они располагаются над рабочим столом, служат для освещения зоны приготовления пищи и подключения бытовой техники. В квартирах-студиях общий и местный свет используется как способ зонирования пространства.

Комбинированные устройства удобны для использования многочисленных электроприборов.

Достоинства и недостатки

Розетка с выключателем, соединенная в одном корпусе, привлекательна, не имеет зазоров и стыков

Востребованность комбинированных устройств обусловлена ​​не только желанием увеличить количество розеток. Комбинированные модификации имеют ряд преимуществ:

• уменьшение количества жил — потребуется два кабеля от щитка и провода в количестве равном ключам выключателя;
• сокращение времени на организацию электропроводки – все жилы находятся в общем затворе;
• нет необходимости в дополнительном литнике;
• простота установки;
• удобство управления освещением и использования бытовой техники.

К недостаткам конструкций относятся:

• высокая стоимость по сравнению с одиночными элементами;
• замена всего блока при выходе из строя одного узла;
• повышенная нагрузка на силовые провода;
• ограниченное местоположение.

Вилки и шнуры питания затрудняют использование выключателя.

Особенности комбинированных изделий

Парные модули подходят для установки на поверхности из дерева, камня, гипсокартона и бетона. Они отличаются эстетичным внешним видом, эргономикой и посадкой с минимальным количеством монтажных каналов.

Модели могут встраиваться в стену или располагаться на ее поверхности. Они подходят для использования внутри помещений или оснащены влагозащищенным корпусом для наружной установки. Специальная крышка предотвращает доступ влаги и пыли внутрь корпуса и к контактам. Такое решение актуально, если в ванной оборудована блокируемая модификация.

Как выбрать розетку с выключателем

Розетка трехклавишная

При выборе подходящего устройства следует обратить внимание на несколько факторов:

• совместимость с техническими характеристиками и особенностями ЛЭП;
• соответствие дизайну помещения;
функциональность
• по мощности подключаемого оборудования;
• количество кнопок и розеток в одном блоке;
Особенности установки
• .

Производители выпускают несколько моделей:

• двойной вариант — состоит из выключателя и незаземленной розетки;
внутренний блок
• с выключателем и заземленной розеткой, ключ со световым индикатором;
• устройства для наружной установки — розетка и кнопка скрыты под крышкой с классом защиты IP 54.

В продаже есть варианты с другим сочетанием клавиш, выключателей, розеточных групп. Внешнюю часть корпуса можно снять — тройное устройство подходит для системной розетки + выключателя + слота или USB-порта.

Средняя стоимость простого устройства 200 руб. Образец для европейской проводки с двумя кнопками стоит около 300 рублей. и подходит для суммарной мощности техники 3,5 кВт. Влагозащищенные модификации обойдутся примерно в 450 рублей, а блок питания на три розетки и однокнопочный выключатель – в 1000 рублей.

Как подключить розетку и выключатель

Чаще всего вместе используется розетка + одноклавишный выключатель и блок розеток + двухклавишный выключатель.

Установка одноклавишной розетки

Схема подключения розетки с выключателем

Схема подключения предусматривает прокладку трехжильного провода от распределительной коробки к агрегату:

1. В распределительной коробке нейтраль питания подключается к нулевым проводам освещения и розетки.
2. В распределительном щите фаза сети подключается к фазе розетки.
3. В самом блоке к контактам подключается полученная фаза и нейтраль.
4. Фаза розетки перемычкой прыгает на входной контакт выключателя.
5. Провод, подключенный к фазе освещения в распределительном устройстве, интегрирован с выходным контактом выключателя.

Розетка заземления должна быть подключена к четырехжильному кабелю.

Установка двухклавишного блока

Схема установки розетки с двухклавишным выключателем

Розетка с двухклавишным выключателем в одном общем корпусе монтируется следующим образом:

1. Фаза розетки должна быть подключена к входному контакту выключателя с помощью перемычки.
2. Подсоедините фазные кабели к клеммным контактам переключателя.
3. Проведите провода в распределительную коробку и соедините их с фазными проводами держателей ламп.
4. Ноль электросети перекинуть на нулевые жилы, направленные к розетке и лампам от распределительной коробки.

Правильная установка возможна только при соблюдении следующих рекомендаций:

• подготовить инструменты — дрель с бурильной колонной, отвертки, плоскогубцы и кусачки;
• использовать инструменты с изолированными ручками;
Накладной тип
• спаренных устройств исключает сколы стен;
Водонепроницаемые блоки
• подходят для установки в ванной и туалете.

В правилах ПУЭ указана необходимость отключения электричества во всей квартире перед установкой электрооборудования.

Подключение розетки и выключателя из двухжильного провода

Простейшая схема подключения

Простейшая схема предполагает четкую последовательность проводов, ведущих от распределительного блока к устройству. Подключение осуществляется следующим образом:

1. Выбор помещения, где будет находиться внутренний или наружный блок.
2. Маркировка поверхности.
3. Найдите фазу в распределительном щитке и отключите электричество в комнате.
4. Фаза броска на переключателе. Нужно будет зачистить концы соответствующих жил, скрутить их и покрыть изоляционным материалом.
5. Неиспользуемые провода сверните в кольцо и покройте изоляцией.

Применение схемы оправдано только в случаях редкого использования сетевой розетки. Комбинированное устройство работает по принципу подачи фазы в точку питания для включения автоматического выключателя.

Подключить котел без кнопки отключения через такую ​​систему.

Подключение розетки с выключателем в одном корпусе

Розетка с выключателем в одном корпусе становится популярной благодаря своей практичности

Конструктивные элементы работают вместе или по отдельности. Для установки устройства вам потребуется:

1. Проложить фазный и нулевой кабель от главного щита к распределительной коробке.
2. Поместите 2 кабеля от светильников и 3 провода от блока в распределительную коробку.
3. Перекинуть фазную жилу из щитка в розетку.
4. Подключите нейтраль сети к нулевому блоку.
5. Скрутите фазные провода, соединяющие патрон с выключателем, и изолируйте их.
6. Подсоедините линию заземления от входного кабеля.

При таком способе розетка работает отдельно от освещения, но приборы можно включать одновременно.

Используйте перемычку для создания соединения между терминалом и розеткой.

Как подключить двойной выключатель и розетку

Схема подключения двойного выключателя с розеткой к сети

Двухклавишный выключатель, совмещенный с розеткой, обычно устанавливается в стеновой перегородке между дверями санузла и санузла. Так пользователи могут управлять осветительными приборами и включать бытовую технику.

Подключите устройство с помощью 5 кабелей, соединяющих устройство с распределительной коробкой:

1. Пара свободных жил для подключения к переключающим контактам.
2. Подайте фазу на переключатель с помощью перемычки.
3. Подать фазу на освещение ванной и туалета через переключающие контакты.
4. Скрутите свободные подводящие провода с фазными кабелями через распределительную коробку в распределительной коробке.
5. Сформировать скрутку нулевого провода и заземления со скруткой (оголенные концы), вывести их в розетку.

Выберите наружный блок или систему для ванной комнаты с влагостойким корпусом и шторками.

Схема подключения розетки и выключателя с тремя клавишами

Конфигурация блока позволяет экономить потребляемую электроэнергию, так как он будет элементом управления несколькими светильниками в одном помещении:

• основные лампы;
• декоративное освещение;
• второстепенных источников света.

1. Установка механизма переключения

2. Крепление выпускного механизма

3. Установка удерживающих рам

4. Крепление передних частей

Благодаря этому при недостаточном освещении можно не включать устройства в сеть, а активировать их нажатием кнопки. Яркость освещения также регулируется.

Схема установки практически идентична подключению одноклавишных или двухклавишных моделей. При этом ноль — это синий провод, а фаза — черный или красный. Нейтральный кабель втыкается в розетку.

Особенности подключения двойной розетки в жилом помещении

Две и более розеток подключаются к электрической цепи параллельно

При наличии нескольких бытовых приборов целесообразно монтировать блок на 2 и более электрических точек с параллельным подключением связь. Перед началом монтажа создаются перемычки из 3-х кабелей и подводятся к точке подключения. Работа ведется по следующему алгоритму:

1. Разборка каждой розетки.
2. Зачистка перемычек, проводников, силового кабеля.
3. Подключите первую розетку к входному кабелю.
4. Установка элемента в монтажную коробку.
5. Параллельное соединение кабелей по цветам и установка последующих точек питания.

Оставьте кабель удаленным от распределительной коробки с запасом.

Заказное приложение

Некоторые мастера советуют вместо стандартной розетки использовать одноклавишную с розеткой — пустить фазу через выключатель. Этот способ удобен для оборудования без кнопки включения или быстрого отключения.

Минус схемы — совместимость только с маломощными потребителями, чего на практике почти не бывает. Ни один из контактов не рассчитан на большой ток, поэтому проводка нагревается, плавится и вызывает возгорание.

Идея совмещения выключателя и розетки появилась недавно, но устройства быстро стали популярными из соображений удобства и функциональности. При правильном соблюдении схемы комбинированные устройства станут отличным интерьерным решением, зонирующим пространство, увеличивающим количество точек питания.

Изменить, какие розетки контролируются вашим выключателем

Нет приложения. Нет Wi-Fi. Нет конфигурации.

ЗАКАЗАТЬ СЕЙЧАС

Switcheroo решает распространенную проблему

Это проблема, которая существует более чем в половине всех американских семей: настенный выключатель в комнате, который включает розетку, но не ту розетку, которую вы хотите включить.

Будь то одна лампа, которую вы хотите переместить, несколько ламп, которые вы хотите включить с помощью одного выключателя, или праздничное освещение, которое вы хотите синхронизировать с помощью одного выключателя или таймера, есть простой способ исправить это, и мы называем это Switcheroo.

До Switcheroo ваши возможности были ограничены

Конечно, можно установить сложную (и дорогую) систему «умный дом», но что делать, когда гости хотят включить свет?

Вы можете вызвать электрика, чтобы заново проложить проводку, но беспорядок и затраты, связанные с этим, делают это огромным испытанием.

В некоторых случаях прекрасно работают удлинители. В большинстве случаев это не так. Проводить расширение через дверной проем, вверх по лестнице или в другую комнату просто нецелесообразно.

• Интернет бесплатно

  Для работы не требуется Wi-Fi или Интернет.

• Приложение бесплатно

  Берите с собой телефон, а не фонари.

• Подключи и играй

  Подключитесь, выберите канал, установите отправку или получение и щелкните переключателем.

• Расширяемый

  Масштабируемость, позволяющая использовать любое количество устройств на одном коммутаторе.

Как использовать Switcheroo?

Просто подключите Switcheroo к коммутируемой розетке, а затем еще один Switcheroo к любому количеству розеток, которые вы хотите включать и выключать с помощью существующего выключателя. Установите их на один и тот же канал, и все готово. Или используйте разные каналы для нескольких конфигураций в вашем доме.

Хотите, чтобы у вас горел свет, когда вы входите в дом? Нет пота.

Нужно включить свет по всему дому с помощью одного выключателя или таймера для дополнительной безопасности? Чек.

Ищете простой способ включить все праздничное освещение с помощью одного выключателя или таймера? Switcheroo поможет вам.

Заказать сейчас

Чем Switcheroo отличается?

Вы, наверное, видели много устройств управления освещением для «умного дома». Switcheroo отличается. Для этого не требуется приложение, а это значит, что Switcheroo не перестанет работать, когда ваш Wi-Fi отключается или когда вы меняете пароль.

Это также означает, что вам не нужно использовать телефон для управления освещением; только существующие настенные выключатели. Когда приходят гости, им не нужно устанавливать приложение, чтобы включить свет. В конце концов, ваши выключатели не должны быть у вас в кармане.

Что такое коммутируемая розетка?

Коммутируемая розетка — это розетка в вашем доме, управляемая выключателем света. Включите выключатель света, и питание на розетку подается, выключите его, и питание отключится. Скорее всего, у вас есть один где-то в вашем доме.

ВНИМАНИЕ: Switcheroo не будет работать при подключении к диммеру. Подключать диммирующий выключатель к стандартной розетке запрещено строительными нормами США. Switcheroo не будет работать и даже может необратимо выйти из строя при подключении к розетке с регулируемой яркостью.

Чем Switcheroo отличается от всех других приложений для управления освещением в умном доме?

Прежде всего, Switcheroo не требует неуклюжего приложения для включения и выключения света. Устройства автономны, и вся настройка (то немногое, что есть) происходит на самих устройствах. Это означает, что если ваш WiFi отключится или ваш пароль изменится, Switcheroo продолжит работать.

Работает ли Switcheroo с моими существующими устройствами умного дома, таймерами и т. д.?

Да! Switcheroo работает от любой розетки, независимо от того, как она питается. Это означает, что вы можете подключить Switcheroo к таймеру, использовать его с существующими интеллектуальными розетками и настроить его так, как вам нравится, для управления домашним освещением.

Каков ассортимент Switcheroo?

Switcheroo обменивается данными по беспроводным (радио) сигналам. Таким образом, Switcheroo обычно хорошо работает в домах большинства стандартных размеров, в зависимости от планировки и конструкции дома.

Почему Switcheroo не заземлен (три контакта)?

Пока мы изучаем будущие версии Switcheroo, которые смогут работать с другими устройствами в будущем, мы хотели снизить размер (и стоимость) Switcheroo. Мы сделали это, оптимизировав его для приложений освещения, которые редко используют заземляющий контакт и являются наиболее распространенными устройствами, которые включаются и выключаются с помощью настенных выключателей.

ЗАКАЗАТЬ СЕЙЧАС

Есть ли у Switcheroo гарантия?

Да, Switcheroo имеет пожизненную гарантию. Если у вас возникнут какие-либо проблемы с Switcheroo в любое время, используйте любой из способов связи на этом сайте, чтобы запросить замену или возврат средств. Никаких вопросов не было задано.

Как перемонтировать выключатель света для управления потолочным вентилятором (источник питания входит в выключатель света) — Проекты Питера

6 марта 2022 г. 8 марта 2022 г. by Peter In Home Improvement 1 комментарий

Если у вас есть выключатель света, который управляет розеткой — и источник питания входит в выключатель света — вот как перемонтировать выключатель света, чтобы розетка всегда была включена, а выключатель света вместо этого мог управлять потолочным вентилятором/потолочным освещением.

Недавно я установил в нашем доме два новых потолочных вентилятора в комнатах, где не было верхнего освещения. Вместо этого в обеих комнатах был выключатель света, который управлял ближайшей розеткой. Я хотел перемонтировать эту установку, чтобы розетка всегда была включена (больше не контролировалась выключателем света), и, в качестве альтернативы, использовать выключатель света для управления новым потолочным вентилятором, который я буду устанавливать.

Основным фактором, определяющим, как выполнить замену электропроводки, является то, где источник питания входит в цепь – куда поступает питание на выключатель света или на розетку? Как назло, я столкнулся с обеими этими ситуациями при установке двух потолочных вентиляторов. В этом посте я объясню, как перемонтировать выключатель света, который управляет розеткой, чтобы вместо этого управлять потолочным вентилятором/потолочным освещением, где источник питания входит в выключатель света . Если вам нужна перемонтажная проводка для случая, когда источник питания входит в розетку, у меня есть инструкции для этого здесь.

Обзор существующей проводки: выключатель света управляет розеткой (источник питания подключается к выключателю света)

Прежде чем я объясню, как перемонтировать эту установку, я думаю, важно подытожить, как работает существующая электропроводка. Так вы поймете, что нужно изменить, а главное почему это нужно изменить!

Я создал следующую схему для проводки коммутируемых розеток:

Схема электрических соединений, поясняющая проводку коммутируемых розеток. Важные шаги обозначены синими цифрами.

Важные электрические соединения (обозначенные синими цифрами на схеме):

1. Черный провод от источника питания (в распределительной коробке выключателя света) подключен к выключателю света.
   • Подает ток в цепь.
2. Черный провод от розетки (также в распределительной коробке выключателя света) подключается к выключателю света.
   • Это подает ток в розетку, а поскольку розетка подключена к выключателю света, ток в розетке теперь контролируется выключателем света.
3. Оба белых провода в распределительной коробке выключателя света (один от источника питания, а другой от розетки) соединяются между собой с помощью гайки.
   • Соединение этих двух белых проводов вместе обеспечивает обратный путь тока при включении выключателя света.
4. Оба провода заземления в распределительной коробке выключателя света (один от источника питания, а другой от розетки) соединены гайками и прикреплены к зеленому/заземляющему винту выключателя с косичкой.

Новая проводка: розетка не зависит от выключателя света, а выключатель света управляет потолочным вентилятором/потолочным освещением (источник питания подключается к выключателю света) это так, чтобы выключатель света теперь мог управлять потолочным вентилятором/потолочным освещением:

Схема электрических соединений, объясняющая, как переподключить выключатель света, который когда-то управлял розеткой, чтобы вместо этого управлять потолочным вентилятором/потолочным освещением. Важные шаги обозначены синими цифрами.

1. Черные провода от источника питания и розетки (оба в распределительной коробке выключателя света) соединяются гайками и подсоединяются к выключателю света.
   • Косичка к выключателю света обеспечивает подачу тока на выключатель света, а соединение источника питания и розетки вместе (но не подключение розетки непосредственно к выключателю) обеспечивает непрерывный ток в розетку, который не зависит от включения или выключения выключателя света. выключенный.
2. Черный провод от потолочного вентилятора (новый кабель Romex, проложенный в электрической коробке выключателя света) подключен к выключателю света.
   • Это подает ток к потолочному вентилятору, а поскольку потолочный вентилятор теперь подключен к выключателю света, то ток к потолочному вентилятору теперь контролируется выключателем света.
3. Все три белых провода в распределительной коробке выключателя света (один от источника питания, один от розетки и один от потолочного вентилятора) соединяются вместе с помощью гайки.
   • Соединение этих трех белых проводов вместе обеспечивает обратный путь для тока в цепи: ток от розетки нуждается в постоянном обратном пути, а ток от потолочного вентилятора теперь имеет обратный путь при включении выключателя света.
4. Все три провода заземления в распределительной коробке выключателя света (один от источника питания, один от розетки и один от потолочного вентилятора) соединены гайками и прикреплены к зеленому/заземляющему винту выключателя с помощью косички. .

Поздравляем! Вы успешно переделали выключатель, который когда-то управлял розеткой, чтобы управлять новым потолочным вентилятором/потолочным освещением!

Примечание

Выполняйте электрические работы только в том случае, если вы чувствуете себя комфортно и имеете соответствующую квалификацию, в противном случае обратитесь к электрику. И всегда отключайте питание выключателя света и розетки на главном электрическом щите, прежде чем выполнять какие-либо изменения проводки!

---

Помогло ли это руководство вам перемонтировать выключатель света, который управляет розеткой, чтобы вместо этого управлять потолочным вентилятором? Остались вопросы по электропроводке? Позвольте мне знать в комментариях ниже!

---

Ознакомьтесь с другими проектами по благоустройству дома на ProjectsByPeter. com/Home-Improvement

---

Публикация контента и изображений © 2022 ProjectsByPeter.com – Все права защищены.

Нравится:

Нравится Загрузка…

Потолочные вентиляторы DIY Электрические Электрические коробки Главная Как сделать Распределительные коробки Выключатель света Освещение Огни

Добро пожаловать

Привет, я Питер! Здесь вы найдете руководства, учебные пособия и комментарии ко всем жизненным проектам. Изучите категории проектов ниже или просмотрите все проекты здесь.

Категории проектов

Категории проектовВыбрать категориюКниги  (7)Программирование  (2)Кулинария  (16)Развлечения  (7)Фитнес  (6)Обустройство дома  (24)Жизнь  (16)Природа  (8)Воспитание детей  (17)Игровая площадка (15)Школа (2) )

Не пропустите проект!

Получайте новые проекты по электронной почте:

Адрес электронной почты

Недавние проекты

• Как заменить картридж фильтра для воды Aqua-Pure AP910R, AP917HD или AP917HD-S 22 июля 2022 г.
