| pea.ru » » Что такое бойлер косвенного нагрева и зачем он нужен? Этот вопрос часто задают владельцы частных домов. Многие справедливо полагают, что если у них уже есть установленная система отопления, которая позволяет снабжать дом не только отоплением, но еще и горячей водой для хозяйственных нужд, то зачем тратиться и устанавливать бойлер косвенного нагрева? На первый взгляд устройство бойлера и вправду выглядит как излишняя трата средств. Но это не так.
Бойлер косвенного нагрева имеет очень низкий коэффициент теплопотерь. Бойлер косвенного нагрева представляет собой водонагреватель, который позволяет обеспечить бесперебойной подачей горячей воды всех домочадцев одновременно. К тому же его конструкция не предполагает наличие собственного теплоисточника. Итак, для чего же нужен бойлер косвенного нагрева воды? Возьмем в качестве примера ситуацию, когда хозяйка дома решила помыть посуду, а хозяин дома тем временем решил принять душ. В этом случае оба столкнутся или с нехваткой горячей воды, или с резким снижением температуры воды, что тоже малоприятно. Устройство данного водонагревателя позволит избежать таких ситуаций, поскольку он сможет компенсировать возникшую нехватку горячей воды. Как устроен бойлер косвенного нагрева Внешне бойлер косвенного нагрева выглядит как большой бак, имеющий цилиндрическую форму. А сама конструкция бойлера состоит из следующих частей:
Благодаря наличию слоя утеплителя между баком и корпусом самого бойлера коэффициент теплопотерь составляет 3-4ºС в сутки. Термометр позволяет контролировать заданную температуру воды в баке. Теплообменник представляет собой спиралевидную стальную или латунную трубку, которая располагается внутри самого бойлера. Очень часто эта трубка имеет сложную форму и располагается ближе к нижней части бойлера. Производители утверждают, что именно благодаря этому факту можно добиться равномерного нагрева воды во всей емкости. Магниевый анод призван защищать бак от гальванической коррозии. Практически все электрохимические реакции будут воздействовать на магниевый анод, не тронув при этом другие детали водонагревателя. Со временем эту часть водонагревателя придется заменить, так как она подвергается постоянному износу. Практически все новые модели современных бойлеров имеют альтернативный источник тепла. Такие устройства называют еще комбинированными. В летний период, когда отопительный сезон закончился, бойлеры используют для подогрева воды либо электричество, либо газ. Принцип работы устройства Бойлер косвенного нагрева устроен несложно, да и принцип его работы будет понятен любому. Внутри большого бака проходит полая внутри спиралеобразная трубка, чаще всего ее называют змеевик. В трубке непрерывно циркулирует теплоноситель. Постоянную циркуляцию обеспечивает специально установленный для этих целей насос, который, в свою очередь, снабжен автоматической системой управления. Как только температура воды достигает заданного параметра, насос отключается. Так как источником теплоносителя выступает работающая система отопления, то в момент нагревания воды в бойлере возможно незначительное снижение температуры у отопительных элементов. Однако нагрев воды в баке происходит достаточно быстро, поэтому заметить снижение температуры на короткое время можно только при помощи градусника.
После того как вода в баке станет нужной температуры, она долго еще будет оставаться таковой. Каждый бойлер имеет два патрубка для ввода и вывода, и они выполняют разные задачи. Патрубок ввода соединяется с отопительным котлом, где через него в змеевик поступает теплоноситель, тем самым, нагревая воду в баке. А патрубок вывода подает уже нагретую воду непосредственно к месту ее подачи. Перед тем как вы решитесь на покупку бойлера, обязательно уточните мощность вашей отопительной системы. Ведь если вы приобретете бойлер с большим объемом, есть вероятность того, что стоящая у вас дома отопительная система попросту не справится с поставленной задачей. Либо нагрев будет происходить очень медленно, и в этот период температура отопительных приборов резко снизится, что крайне отрицательно отразится на комфорте проживающих в доме людей. Еще вам нужно будет заранее выбрать, какой именно тип бойлера вы хотите приобрести: напольный или настенный. Достоинства и недостатки системы Главными и основными преимуществами бойлеров косвенного отопления в отличие от нагревателей проточного типа считаются:
К недостаткам бойлеров косвенного нагрева можно отнести следующее:
Как правильно выбрать бойлер? Основной критерий, которым вы должны руководствоваться при выборе бойлера, – это его емкость. Для того чтобы понять, какой должна быть оптимальная масса вашего водонагревателя, вы можете воспользоваться среднестатистическими показателями, а затем умножить их на количество проживающих в доме человек и получившуюся цифру округлить в большую сторону. Итак, статистика гласит, что в сутки человек тратит горячей воды на:
К примеру, для того чтобы нагреть воду до нужной температуры в бойлере косвенного нагрева емкостью 20 л, понадобится около 40 минут, а у 200-литрового бойлера на это уйдет около 6 часов. После того как вы определились с необходимым объемом бойлера, обязательно уточните, из какого материала выполнен змеевик. У недорогих бойлеров змеевик выполнен из стали и приварен к баку. А в моделях более высокой ценовой категории змеевик съемный и выполнен из латуни. Конечно, съемный змеевик более практичен, так как со временем вы легко сможете его снять и прочистить от накопившейся в нем накипи. Также недорогие модели имеют в качестве защитного покрытия слой стеклокерамики или эмали. Однако такое покрытие не совсем надежно, потому что внутри бака будут происходить постоянные перепады температур, что со временем приведет к микротрещинам и уже не спасет от коррозии металла. Поэтому, покупая бойлер, выбирайте бак, который сделан из нержавеющей стали, такой бойлер обойдется вам дороже, но и прослужит гораздо дольше. Следующее, на что вам нужно будет обратить внимание, – это материал утеплителя. В некоторых моделях в качестве утеплителя используют поролон, этот материал крайне ненадежен и непрактичен. Дополнительная информация, консультации, ценыМы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов — заполните форму справа, или позвоните. Описание отдела
| |||||||||
На рынке также существуют такие модели, которые способны нагревать воду за счет солнечного света.
Существенно снизить потери тепла в баке помогают современные изоляционные материалы. В качестве теплоизоляции для бойлеров отлично подойдет пенополистирол или полиуретановая пена.

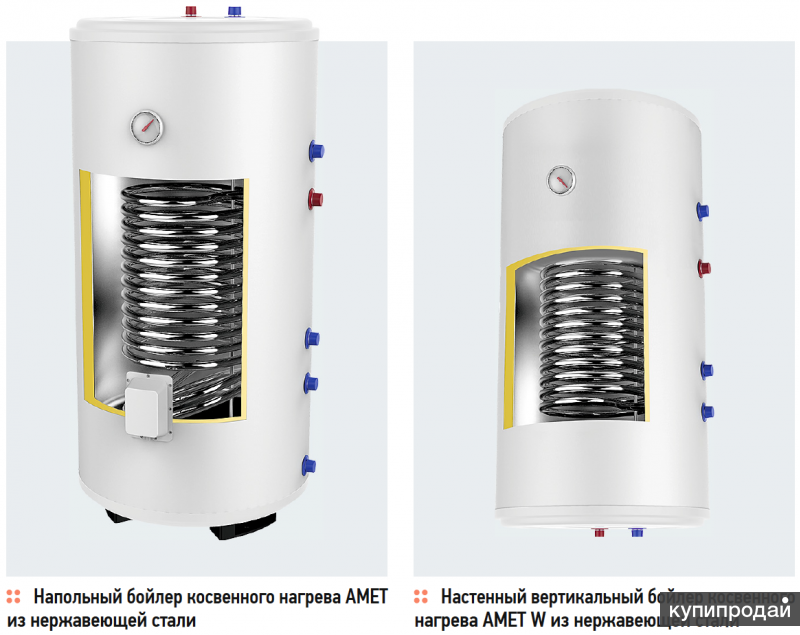

Если у вас настенная водонагревательная система, то и бойлер лучше всего приобретать настенный. И наоборот. Специалисты советуют приобретать отопительную систему и бойлер косвенного нагрева у одного производителя. В этом случае монтаж и установка пройдут легко и быстро. А результаты их работы будут эффективны и продуктивны.
Косвенный источник тепла полностью удовлетворил потребность в нагревании воды. В зимний период времени использование бойлера становится крайне актуально благодаря высокой экономии потраченной энергии на нагрев и отопление.
Лучше всего для этих целей подходит полиуретан. Именно с таким утеплителем потери тепла из бака практически исключены, а значит, не тратится лишняя энергия на то, чтобы вновь подогреть воду.Косвенный бойлер-водонагреватель.
Конструкции и принцип работыБойлер косвенного нагрева — это накопительный водонагреватель, который использует тепло отопительной сети. В отопительный сезон аппарат снабжает владельцев горячей водой, работает автоматически, без дополнительных настроек и затрат на электроэнергию.
Варианты конструкции бойлера косвенного нагрева:
- Классический, нагрев от котла. Работает только одновременно с системой отопления.
- Комбинированная модель с ТЭНом. Внутри установлен электрический нагреватель, который поддерживает температуру летом и ускоряет восстановление при пиковом расходе.
- Бойлер для нагрева воды от солнечных панелей. Дополнительный нагревательный элемент подключен к теплоносителю солнечного коллектора.
Принцип работы
Модели без ТЭНа

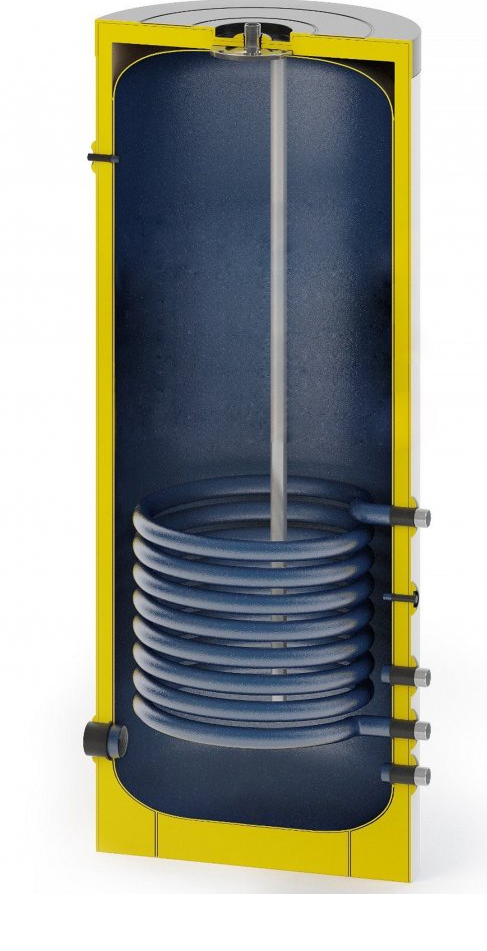

В нижнюю часть корпуса встроен змеевик, который подключается к отопительному котлу. Горячий теплоноситель проходит по трубке, нагревает воду внутри емкости и уходит в систему отопления.
Потери тепла минимальны — теплоноситель проходит по спиральной трубке быстро, остыть не успевает.
Емкость установлена вертикально, холодная вода подается снизу, горячая выходит сверху. Во время интенсивного водоразбора холодный поток заполняет нижнюю часть емкости, но с горячим смешивается медленно — поэтому из крана течет горячая вода пока не израсходуется весь запас. В спокойном состоянии змеевик постепенно нагревает содержимое бака.
Корпус обязательно утепляется — теплоизоляция помогает дольше сохранить нужную температуру.
Бойлер с электрическим подогревом
Одновременно со змеевиком используется один или несколько ТЭНов. Электронагреватели — основной источник тепла летом, а в отопительный сезон включаются только чтобы новая порция воды нагрелась поскорее. Запуск ТЭНа происходит автоматически — когда вода в котле опустится ниже установленного значения.

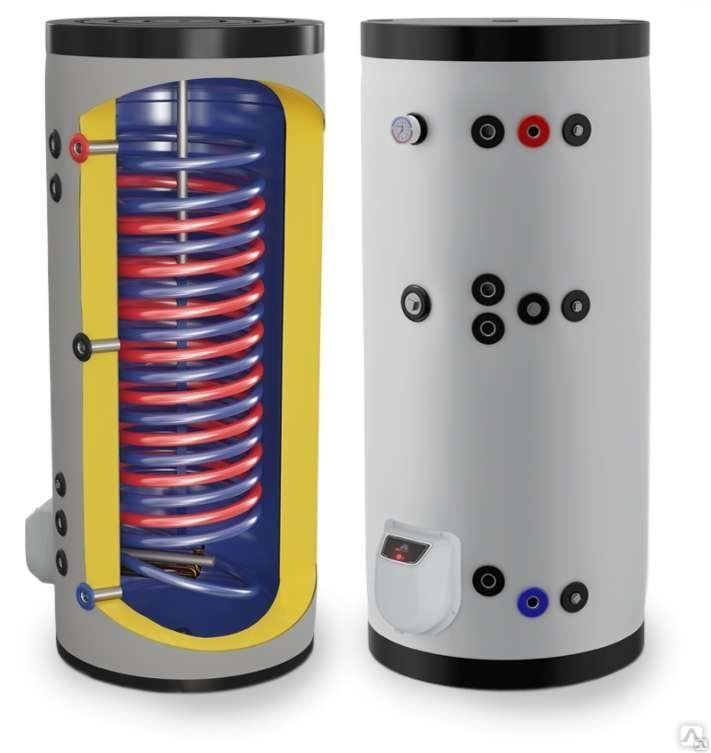

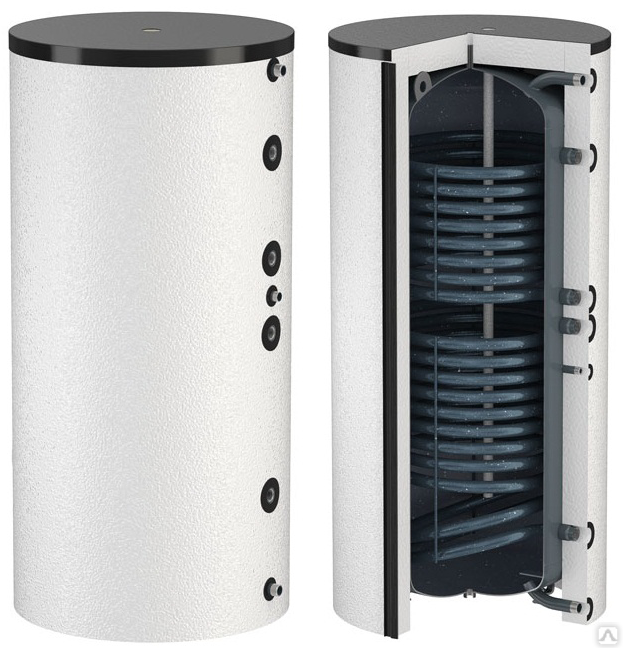

Модель с дополнительным змеевиком от солнечного коллектора
Теплообменник устанавливают в верхней части — это не основной нагреватель, а способ снижения затрат на поддержание нужной температуры.
Зимой аппарат работает на 90-95% за счет отопления. Летом действие коллектора более заметно — днем температура бойлера для воды может поддерживаться на 40-50% за счет солнечного излучения.
Как выбрать бойлер косвенного нагрева
Модель
В нашем магазине водонагреватели представлены пятью линейками:
- MEGA. Цилиндрические напольные косвенные аппараты большого объема (до 1000 л). Съемная теплоизоляция для удобного монтажа, возможна установка встроенного ТЭНа. Изделия с числом «81» в конце маркировки — с одним змеевиком, «82» — с двумя.
- SPIRO. Водонагреватели с встроенным ТЭНом. Навесные, корпус цилиндрический. Модели OW-E — с бесступенчатой регулировкой температуры. W-E — полностью автоматические, без регулировки.
- QUATTRO. Устройства классического и комбинированного типа. Стильный прямоугольный корпус, возможна напольная и настенная установка. Изделия с маркировкой W — косвенные, WO — с электроподогревом.
- VLM KS. Прямоугольные напольные аппараты.
Объем — до 500 л (по спецзаказу — до 2000 л). Бак из нержавеющей стали, змеевик из гребенчатой меди для ускорения работы. В модели с маркировкой «EM» встроен ТЭН. - SOLAR X. Напольная конструкция, цилиндрический бак из нержавейки с прямоугольным защитным корпусом. Используются 3 технологии: трубка из гребенчатой меди для подключения отопительной сети, ТЭН и змеевик из нержавейки для солнечного коллектора.
Объем бойлера: 50, 80, 100 или больше?
Выбор объема зависит от точек водоразбора: если в доме 3 ванных комнаты, то при одновременном включении вода в емкости на 80 л закончится за несколько минут. Для расчетов можно пользоваться формулой:
|
За 10 минут при среднем напоре (например, для душа) уходит примерно 80 л воды. Если у вас 3 ванные комнаты, в которых одновременно принимают душ, то минимальный объем бойлера — 240 л. И это без учета крана на кухне. |
Как купить водонагреватель
Чтобы купить косвенный бойлер выберите подходящую модель и объем.
Нужна помощь? Позвоните нашему консультанту и получите подробную информацию по любому товару из каталога. Поможем выбрать, соберем комплект дополнительного оборудования, оформим покупку, организуем доставку.
BoilerMate® — Амтрол
?>
Водонагреватели косвенного нагрева
Компания Amtrol изобрела первый водонагреватель косвенного нагрева, использующий существующую энергию в котельной системе для минимизации расхода топлива и увеличения выхода горячей воды. Более эффективные, чем обычные газовые или электрические водонагреватели, бойлеры BoilerMate косвенного нагрева обеспечивают больше горячей воды, потребляют меньше энергии и не требуют вентиляции или дополнительных подключений к коммуникациям. По сравнению с безбаковыми водонагревателями, BoilerMate работает эффективно, добавляя накопительный буфер для нужд горячей воды для всей семьи. Нагреватели BoilerMate оснащены верхними соединениями, что обеспечивает компактность, гибкость установки и простоту обслуживания.
- Особенности
- Спецификации
- Брошюры
- Руководство и подчиненные
- Видео
Особенности
Bimodal HPDE Poly Bottle
- Corrosion-Probic Resist Resists Chlorides, Sclodide и Aggessive Water Water; Анодный стержень не требуется.
- Обеспечивает чистую, свежую воду.
- Усовершенствованный высокотемпературный полимер, рассчитанный на температуру до 180ºF.
Энергоэффективная изоляция
- Уникальная формованная изоляция устраняет зазоры и минимизирует потери тепла. Форма
- , приспособленная к бутылке и внешней оболочке для повышения эффективности.
Глубокотянутая герметичная оболочка
- Вдвое прочнее традиционной конструкции.
- Прецизионная сварка с прочным стальным основанием.
- Глянцевая отделка; Доступен в синем, красном или сером цвете.
Теплообменник с верхним креплением
- Ребристая конструкция для эффективной теплопередачи.
- Съемный для очистки и обслуживания.
- Доступный вариант с двойными стенками для соответствия региональным нормам.
Механический регулятор температуры
- Механический аквастат быстрого действия.
Гибкий план гарантийной защиты
- 6-летняя ограниченная гарантия.
- Доступен вариант обновления с ограниченной пожизненной гарантией.
ХАРАКТЕРИСТИКИ
Конструкция
- Корпус: сталь глубокой вытяжки
- Флакон: бимодальный, полиэтилен высокой плотности (HDPE)
- Изоляция: литой уретан подходит для бутылки и внешней оболочки
- Теплообменник: оребренная конструкция; Верхнее крепление
- Подставка: Сталь
- Отделка: глянцевый синий, красный или серый
- Управление: механическое
- Двойная стенка: Доступен
- Т&П; Сливной клапан: входит в стандартную комплектацию
Производительность
- Макс.
Рабочая температура: 150º F (66º C) - Макс. Рабочее давление: 10,3 бар (150 фунтов на кв. дюйм, ман.)
- Гарантия: 6 лет, ограниченная; Доступно ограниченное пожизненное обновление
Приложение
- Обеспечивает горячую воду, используя в качестве источника энергию котла.
- Доступны размеры 41 и 80 галлонов.
- Съемный змеевик для легкой чистки и обслуживания.
Руководство и подчинение
Видео
Инструменты выбора
SIZICE & Application
Установитель
Награды
.
Как работает косвенный водонагреватель? Преимущества и подтипы
Бытовые системы горячего водоснабжения являются одними из самых важных и основных устройств, необходимых современному обществу. Доступно множество конфигураций системы ГВС, каждая из которых предлагает уникальные характеристики производительности, а также различные источники тепла. Независимо от настройки системы, энергоэффективность является важным аспектом, который следует учитывать: более эффективные нагреватели имеют повышенную цену, но дополнительные затраты многократно окупаются в течение их срока службы в виде экономии энергии.
В следующей таблице приведены наиболее распространенные типы систем горячего водоснабжения. В этой статье речь пойдет о последнем типе: безбаковом змеевике и косвенном водонагревателе.
Тип системы ГВС | Описание |
Обычные накопительные водонагреватели | Использует резервуар (накопительный бак), который наполняется горячей водой, чтобы обеспечить ее по мере необходимости. |
Проточные водонагреватели или водонагреватели по требованию | № Нагревает воду непосредственно во время ее прохождения через агрегат без использования накопительного бака. |
Водонагреватели с тепловым насосом | Использует обратный цикл охлаждения для нагрева воды. Тепло получают из наружного воздуха или грунтовых вод и подают в воду, используемую сантехническими приборами. |
Солнечный водонагреватель | Использует солнечный коллектор для нагрева воды без потребления топлива или электричества. В зависимости от высоты крыши могут быть небольшие затраты на откачку. |
Безрезервуарные змеевики и косвенные водонагреватели | Использует систему отопления помещений для системы горячего водоснабжения. |
Каковы наиболее распространенные конфигурации системы ГВС?
Для коммерческого водяного отопления (многоквартирные дома, рестораны, гостиницы и т. д.) 9В 9% случаев вы увидите одну из двух распространенных установок в котельной:
- Первая — это то, что мы называем стандартной установкой водонагревателя резервуарного типа. Он содержит большой коммерческий водонагреватель или несколько водонагревателей меньшего размера, подходящих по размеру для соответствующего применения.
- Второй типичной конфигурацией является котел (водяной или паровой), работающий в паре с теплообменником и баком для горячей воды, обычно называемый системой косвенного водонагревателя.
В этой системе коммерческий котел обеспечивает нагрев воздуха в здании, а также обеспечивает горячую воду для кранов и приборов здания через теплообменник. Косвенные водонагреватели наиболее эффективно работают в холодные месяцы, когда система отопления используется регулярно; с другой стороны, котел отопления вынужден работать с частичной нагрузкой всякий раз, когда в летние месяцы требуется горячая вода.
Системы косвенного водонагревателя могут работать на природном газе, жидком топливе, пропане или электричестве (в зависимости от того, какой источник тепла используется котлом для отопления помещений). Косвенный водонагреватель также может дополнять солнечный коллектор, обеспечивая любое дополнительное отопление, которое не может быть обеспечено только солнечным излучением. Эффективность водонагревателей косвенного нагрева зависит в основном от двух факторов: эффективности изоляции бака и эффективности котла, к которому он подключен.
Принцип работы косвенных водонагревателей
Косвенные водонагреватели используют уже работающий котел для отопления помещений, чтобы поддерживать тепло в вашем доме.
Резервуар косвенной воды расположен рядом с котлом и соединен замкнутым водяным контуром, который проходит между обоими частями оборудования. Когда труба входит в резервуар с косвенной водой, она скручивается, как спираль, чтобы максимизировать площадь теплопередачи, а затем выходит обратно. Таким образом, горячая вода проходит от котла по змеевику в баке косвенного нагрева и возвращается обратно в котел. Этот процесс продолжается до тех пор, пока вода в баке не достигнет необходимой температуры, и ее можно будет подавать к сантехническим приборам.
Подтипы систем косвенного водяного отопления
Системы косвенного водяного отопления можно разделить на три подтипа в зависимости от того, как они справляются с протекающей через них водой.
- Системы с накопительным баком аналогичны обычным водонагревателям в использовании бака для горячей воды. Однако вместо того, чтобы поддерживать высокую температуру бака с помощью прямого источника тепла, вода постоянно циркулирует между баком и теплообменником.
Эти системы лучше всего подходят для применений, где потребляются большие объемы воды, но потребность в них непостоянна.
- Системы без бака лучше подходят для применений, где потребность в горячей воде постоянна в течение длительного периода времени, и нет необходимости держать бак полным. Так как накопительный бак исключен, эта конфигурация системы более доступна, поэтому ее следует рассматривать по возможности.
- Гибридные системы с баком и без бака подходят, когда в одном и том же здании требуется две разные температуры воды для разных применений. Система с накопительным баком может использоваться для подачи воды одной температуры, в то время как вода из бака рециркулирует через безбаковый нагреватель для подачи воды с еще более высокой температурой.
Расчет водонагревателя косвенного нагрева
Чтобы определить размер водонагревателя косвенного нагрева, важно определить потребность в горячей воде и то, как она меняется по часам.
Общая потребность определяет требуемую мощность косвенного водонагревателя, а почасовая характеристика определяет, имеет ли смысл использовать несколько единиц. Если есть определенные часы, когда спрос на горячую воду особенно высок, общая требуемая мощность нагревателя может быть чрезмерной. В этих случаях имеет смысл использовать бак для горячей воды и наполнять его перед часами пик, тем самым уменьшая требуемую мощность нагревателя. Вместо того, чтобы использовать большой и дорогой нагреватель, который работает только в часы пик, имеет смысл заранее наполнить накопительный бак достаточным количеством горячей воды, используя более мелкие устройства.
Расчетная формула для тепловложения
Для расчета тепловой мощности косвенного водонагревателя необходимы следующие данные:
- Требуемая температура горячей воды (°F)
- Температура подаваемой воды (°F)
- Скорость потока (гал/мин)
При наличии указанной выше даты используется следующая формула:
- Тепловая мощность (БТЕ/ч) = Повышение температуры (°F) x Расход (гал/мин) x Удельная теплоемкость (БТЕ/гал°F)
В качестве примера предположим следующие данные:
- Требуемая температура = 140°F
- Температура подачи = 40°F
- Скорость потока = 300 галлонов в минуту
- Удельная теплоемкость = 8,33 БТЕ/гал°F
С учетом вышеприведенных данных тепловая мощность, необходимая для воды, составляет:
- Тепловая мощность = 100°F x 300 галлонов в минуту x 8,33 БТЕ/гал°F = 249 900 БТЕ/ч
Однако это тепло, подводимое к воде.
Поскольку ни одна система не идеальна, необходимо учитывать эффективность косвенного водонагревателя. Предполагая эффективность системы 80%,
- Тепловая мощность = Тепловая мощность / КПД = 249 900 БТЕ/ч / 0,80
- Подводимая теплота = 312 375 БТЕ/ч
Размер расширительного бака
Подача холодной воды к косвенному нагревателю может содержать обратный клапан, редукционный клапан или превентор обратного потока, создавая «закрытую систему». Когда нагретая вода расширяется, она создает давление в закрытой системе, и это может привести к тому, что предохранительный клапан T&P (температура и давление) начнет просачиваться или сливать воду. Чтобы этого не произошло, в линию подачи холодной воды необходимо установить расширительный бак. Размер расширительного бака должен составлять 10 % от объема водонагревателя или в соответствии с рекомендациями производителя.
Преимущества косвенного водонагревателя
Если у вас уже есть большой работающий бойлер, целесообразно рассмотреть возможность добавления косвенного водонагревателя для создания комбинированной системы.
- Резервуар непрямого действия является довольно недорогим дополнением.
- Непрямые баки не требуют дополнительного источника топлива.
- Непрямые баки имеют тенденцию служить дольше, чем стандартные газовые водонагреватели бакового типа.
Обычные водонагреватели изнашиваются быстрее, потому что они подвергаются непосредственному воздействию пламени на дне бака. Кроме того, они также должны обрабатывать дымовые газы. Частое воздействие высокой температуры вызывает расширение и сжатие, а также механическую нагрузку на сварные соединения. Со временем сварные швы начинают трескаться, и тогда требуется замена.
При баке косвенного нагрева разница температур намного меньше. Труба с горячей котловой водой быстро нагревает воду в косвенном баке, тогда как вода в стандартном баковом нагревателе нагревается дольше и подвергается более резким перепадам температуры. Благодаря змеевиковой трубе внутри бака непрямого действия не происходит частого теплового расширения, что снижает механическую нагрузку на бак.
Меньшая нагрузка на бак означает менее частые замены, а значит, больше денег останется в вашем кармане.
Что следует учитывать при выборе косвенных водонагревателей
Какую бы систему нагрева воды вы ни выбрали, всегда придется учитывать разные затраты. Когда вы выбираете комбинированную систему, даже если котел уже установлен в вашем здании, вы должны взять на себя расходы на дополнительные трубы и насосы, а также электричество для работы этих насосов, в дополнение к самому косвенному баку. Однако после первоначальных вложений комбинированная система должна прослужить довольно долго.
Косвенные водонагреватели также страдают от отсутствия резервирования. Если ваш котел не работает, вы теряете как отопление помещения, так и горячую воду для бытовых нужд. Летняя эксплуатация также очень неэффективна, так как котел не обеспечивает отопление помещений и должен работать лишь на долю своей полной мощности. В идеале, котел должен работать с частичной нагрузкой в летнее время – убедитесь, что он не установлен на 100% мощности, когда присутствует только нагрузка ГВС.
