Водостоки из металла, круглые и прямоугольные — разные цвета и размеры. Актуальные цены на металлические водосточные системы. Фото и инструкции по установке. Доставка и монтаж на кровлю.

Металлические водосточные системы

Водостоки из металла можно условно разделить по форме желоба и по материалу изготовления:

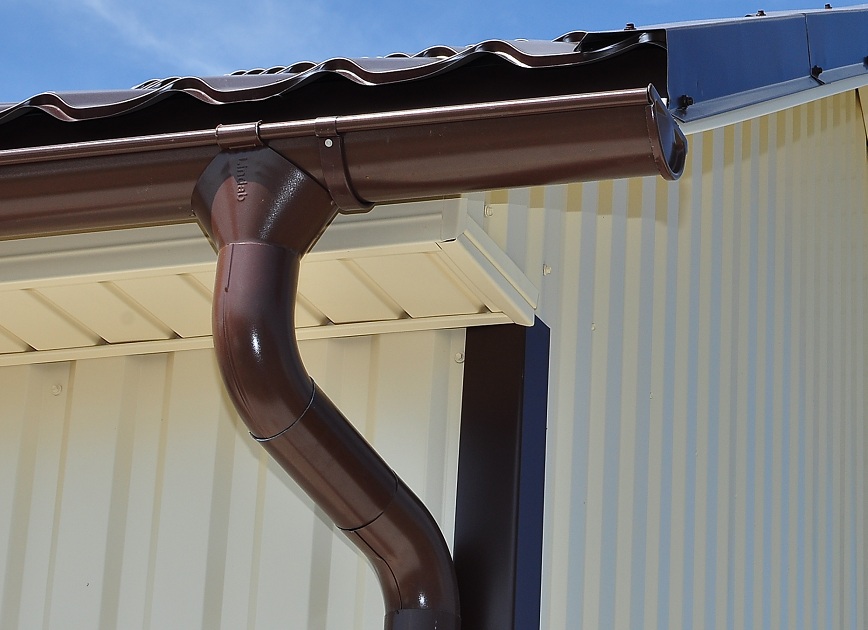

круглый водосток

прямоугольный водосток

медный водосток

Цены на водосток

Металлические водостоки — прайс-лист

Водосток круглого сечения

Самый распространенный вариант водосточной системы.  Круглые водостоки выпускаются всеми производителями. Предлагается очень широкая цветовая гамма.

Основные цветовые решения для российских металлических систем:

• белый
• коричневый
• красный
• зеленый

Иностранные производители также выпускают популярные цвета и дополнительно:

• серый и темно-серый
• черный и серебристый
• медный

коричневый

белый

красный

Круглая система – самая известная и широко используемая. Размеры отличаются в зависимости от производителя (125/90, 125/100 и т.д.). Основной материал – сталь с полимерным покрытием. Также выпускается водосливы в больших размерах (150/100, 185/150 и т.д.).

Популярные производители водостоков — Ruukki (Финляндия), Lindab (Швеция), Grand Line и Металлпрофиль (Россия).

Прямоугольная водосточная система

Прямоугольный водосток – выпускается не всеми производителями, так как имеет ограниченный, но устойчивый спрос. Часто используется дизайнерами или архитекторами, как оригинальный элемент дома. Основной производитель – Металл Профиль. Материал – сталь с покрытием Солано 200 мкм.

Медный водосток

Медный водосток – элитная система для медных кровель. Выпускается компанией Аквасистем и другими производителями.

Металлические системы для сбора воды (водостоки) являются одними из самых популярных. Они обладают рядом конкурентных преимуществ:

• использование надежных материалов (сталь, медь)
• высокие прочностные характеристики
• минимальный коэффициент теплового расширения
• наличие надежных покрытий и оцинковки (у известных производителей, например Металл Профиль, Гранд Лайн, Линдаб)

Такие системы можно установить на любом типе домов, дач, коттеджей.

Видео о водостоках

Составные части водосливной системы

полукруглый водосток

прямоугольный водосток

Монтаж любой системы выглядит, как сборка конструктора. Хороший водосток, в отличие от плохого монтируется быстро и просто. Как правило, у основных элементов (соединители желобов, углы) есть резиновые вставки, которые обеспечивают герметичность стыков.

Размеры труб и желобов, как правило, 1 и 3 м. Полное описание систем на примере Металл Профиля можно посмотреть на картинках ниже.

Металлические водостоки для крыши: монтаж своими руками

Выполненные из металла водосточные системы привлекают неоспоримой прочностью и долговечностью, обусловленной авторитетными характеристиками исходных материалов. Немалое число владельцев загородных домов отдают им безоговорочное предпочтение, невзирая на легковесность и экономическую доступность полимерных конкурентов.

Плюс провести монтаж металлических водостоков для крыши своими руками совсем несложно. Однако для успешного результата надо знать все тонкости технологического процесса.

Предком и прототипом обширного ряда металлических водосточных систем был простой деревянный желоб, выполняющий работу по сбору и отводу воды от входа в дом. Четыре столетия назад люди догадались вложить внутрь желоба согнутую углом жестяную полосу, чтобы защитить древесину от атмосферной агрессии.

Спустя всего полвека, деревянная составляющая была вовсе упразднена. Остался лишь функциональный и стойкий к нападкам природы металлический вкладыш. Конструкция дорабатывалась и совершенствовалась, в производство внедрялись «равнодушные» к климатическим воздействиям материалы.

Какой метал применяется в производстве?

Благодаря многовековым разработкам, дополненным нововведениями, рынок изобилует металлическими водосточными предложениями. В числе представленных покупателю вариантов сейчас фигурируют многочисленные системы, в изготовлении которых использовались:

• Кровельная сталь. Срок эксплуатации 7 – 10 лет. В числе плюсов бюджетная стоимость. Список минусов включает внушительный вес, склонность к коррозии, «шумность» при контакте с каплями дождя.
• Кровельная сталь с антикоррозионной оболочкой. Производители гарантируют 10 и более лет беспроблемной эксплуатации. Плюсы позиции кроятся в повышенной звукоизоляции и в эстетических показателях. Минус в возможности повредить полимерное покрытие во время установки и в том, что действительно надежным будет довольно дорогой водосток.
• Медь. Служить будет 150 – 200 лет. С эстетическими качествами и износостойкостью сложно поспорить. Существенным минусом считается солидная цена, уязвимость по причине электрохимической коррозии. Последнее качество заметно ограничивает сферу применения из-за невозможности контакта с алюминием и оцинкованной сталью.
• Цинк-титан. Прослужит не менее 100 лет, по уверению изготовителей. Материал устойчив к атмосферному негативу, если не контактирует с медью и сталью без оцинковки. Непрост в уходе, склонен расширяться при нагревании.
• Алюминий. Эксплуатационная гарантия выдается на 25 – 50 лет. К веским достоинствам относят индифферентность к погодным условиям и легковесность. В перечне минусов безжалостный ценник и рекомендации использовать исключительно в паре с алюминиевой кровлей.

Выбор системы отвода воды с крыши чаще всего ориентируют на равенство сроков эксплуатации водосточного контура и покрытия. Ведь замену кровли логичней проводить одновременно с установкой нового водостока. Поэтому крыши с металлочерепицей, защищенной от атмосферных атак прочной полимерной оболочкой, оснащают системами, выполненными из аналогичных материалов.

Элитарными медными и цинк-титановыми контурами оснащают конструкции, покрытые керамической черепицей или сланцевой плиткой. Нет смысла сочетать их с мягкими покрытиями, т.к. при замене последних недешевые системы могут пострадать.

Крыши с оцинкованным профнастилом, кровельной жестью или ондулином оборудуют с равнозначными по износостойкости контурами из оцинкованной стали.

Общие правила монтажа

Широкое разнообразие материалов, применяемых в производстве систем, практически не влияет на методы и приемы установки металлических водостоков. Выпускают их в комплектации, принцип которой схож с детским конструктором. Из предложенных к продаже основных и фасонных деталей можно собрать контур любой сложности для крыши любой площади.

Однако при покупке водосточного набора, а тем более при желании применить б/у элементы, следует помнить о правилах совместимости. Несмотря на то, что при изготовлении придерживаются единых требований и размеров, с неощутимой «на глаз» разницей можно досадно столкнуться при монтаже. Потому приобретая основные детали одной фирмы, лучше купить крепеж той же марки.

И еще крайне важный момент. Нельзя использовать стальные и алюминиевые крепежные элементы при установке медных водосточных желобов. При устройстве водостока из цинк-титана непригодны держатели из меди и неоцинкованной жести. Уж если нашлись средства на дорогостоящий водосборник, не стоит подбирать к нему дешевые или бывшие в употреблении крюки и хомуты.

Существуют общепринятые правила установки и сборки металлических водостоков для всех видов крыш:

• Монтаж водосточной системы производится согласно принципу «сверху-вниз». Первым делом собираются и фиксируются элементы водоприемной части: желоба и воронки. Затем монтируется водосточный стояк.
• Крепление водосборной части системы производится при помощи длинных или коротких кронштейнов. Длинные держатели фиксируются на стропилах или на обрешетке, применяются до укладки финишного покрытия. Короткие крепятся к лобовой доске, используются после устройства кровли.
• Наружный край желоба размечается и устанавливается так, чтобы линия карнизного свеса перекрывала его минимум на 1/3 ширины. Он же должен быть ниже линии, условно продолжающей скат за его пределами, на 2,5 см.
• На каждый водосточный желоб должна приходиться одна водосборная воронка с присоединенным к ней стояком.
• С целью оптимизации стока желоба монтируются с уклоном в направлении водосборной воронки. Уклон создается кронштейнами, установленными так, чтобы каждый погонный метр желоба понижался на 2,5 — 5 мм.

Если обустраиваемый карниз не отличается четкой горизонтальностью, отклонения от технологической норы нужно учесть при разметке.

Специфика проектирования и расчетов

Водостоками из металла оборудуют крыши различной архитектуры. Односкатные конструкции оснащают одним желобом с воронкой и стояком. Двухскатным крышам положен аналогичный комплект, но в двойном размере. Четырехскатные сооружения окантовывают водосточной системой по периметру, в каждом углу устанавливается водосточный стояк.

Разберем на примере процесс проектирования водостока для четырехскатной крыши, длины карнизов которой равны 6 и 12 м. Площадь проекции кровли на горизонтальную плоскость равна 72 м². Значит, для обустройства нам подойдет малая водосточная система с Ø желоба 125 мм и Ø водосточных труб для стояка 90 мм.

Длина желобов заводского изготовления 3 м, монтируются они встык с применением соединительных зажимов. Шириной соединительных деталей в расчетах пренебрегаем. Для удобства проектирования и расчетов вычерчиваем схему крыши в плане.

Алгоритм расчета системы отвода воды с крыши:

• Находим количество желобов путем сложения длины всех карнизных свесов и отрезков водостока, примыкающих к входной группе. У нас получится 12 + 2×6 + 2×3 + 2×2 = 34 м. Делим результат на стандартную длину желоба, получаем 11,34 шт. Округляем до целых чисел: купить надо будет 12 шт.
• Подсчитываем количество требующихся соединителей. Применяются они и для линейных, и для угловых соединений. Схема примера нам ярко изображает, что по прямой линии желоба соединяются в 5ти точках, с угловыми деталями состыкуются в 12ти точках. Всего 17 соединителей.
• Воронок потребуется по количеству стояков, сооруженных в каждом углу, т.е. 4 шт. Т.к. максимальная длина желоба, обрабатываемого одной воронкой, не должна быть больше 10 м, стояки располагаем парно со стороны длинных скатов.
• Контур не замкнутый, поэтому нам потребуются заглушки в количестве 2 шт. Установлены будут на желоба возле входной группы.
• Вычисляем количество держателей. Под монтаж стальных водостоков крюки устанавливают через 50 – 90 см, под медные системы через 30 – 50 см. В местах соединения с угловыми элементами и состыковки желобов применяются дополнительные крюки.

Отметим, что чем больше уклон в сторону водоприемной воронки, тем меньше обязан быть шаг установки кронштейнов-крюков.

Предположим, что расчет проводим для стальной водосточной системы. Шаг установки кронштейнов выбрали 60 см. Исходя из чего, на каждый водосточный желоб приходится 5 шт. держателей. В примере 10 цельных желобов и 2 укороченных, для монтажа которых необходимо 3 крюка. В итоге 5×10 + 2×3 = 56 штук.

Еще каждый угол укрепляется двумя дополнительными крюками. У четырехскатной крыши 4 выпуклых угла и 2 вогнутых возле входа. Следовательно, нужно дополнить количество еще на 12 штук.

Итоги приведенного в пример расчета будут, естественно, отличаться от вычислений по индивидуальному проектированию односкатной или двускатной крыши. Площадь конструкции тоже вряд ли будет равна. Мы продемонстрировали его лишь для того, чтобы объяснить общий принцип. Однако с математическими выкладками прощаться еще рановато, т.к. работа была проведена только для водоприемной части системы.

Четырехскатная крыша в нашем примере оснащена, как положено, водостоком по периметру. Согласно схеме вода будет отводиться через 4 водосточные воронки, к каждой из которых надо спроектировать и рассчитать стояк:

• Для сооружения перехода от воронки к вертикальной части водостока потребуется два колена. Приобрести нужно будет на стояк по два элемента с равным углом (их выпускают под 45º и 67º).
• Для того чтобы соединить колени нужна будет труба, если ширина карнизного свеса 25 см и более. Длина соединительной трубы определяется по факту.
• Для оформления низа стояка потребуется отвод, монтируемый на расстоянии 20 — 25 см от дневной поверхности.

Осталось рассчитать только размер вертикального участка. Для этого нужно из расстояния от поверхности отмостки до нижней грани карниза вычесть длину обоих коленьев и отвода, а заодно и отступ от дневной поверхности.

Хорошо, если в итоге получится 3 м, это как раз стандартная длина трубы. Если нет, то отвод можно слегка приподнять, но не более чем на 40 см от земли.

По высоте стояка рассчитывается число хомутов. Они должны быть установлены возле каждого соединения водосточного трубопровода. Кроме того в зависимости от производителя на 1,0 – 1,7 м вертикальной трубы должен быть один хомут и дополнительные крепления возле отвода и нижнего колена. Результат вычислений по отдельному стояку умножается на четыре, т.е. на их количество.

Разберем для начала устройство водосточной системы с укладкой желоба на длинные крюки-кронштейны. Этот вариант по праву считается наиболее надежным креплением. Однако вспомним, что выполнить его можно только при новом строительстве или при полной замене кровельного покрытия.

№ 1. Монтаж с применением длинных кронштейнов

Рассматривать будем сооружение водостока для одного из карнизов двухскатной крыши. Кронштейны монтироваться могут на обрешетку или стропильные ноги. Самостоятельно определяем, какой вариант удобнее. Основная загвоздка подготовить длинные держатели так, чтобы они смогли сформировать необходимый уклон в сторону водоприемной воронки.

Процесс подготовки держателей по шагам:

• Измеряем точное расстояние между крайними кронштейнами (L). Оно нам поможет вычислить величину вертикального смещения.
• Рассчитаем количество держателей (n), учитывая, что расстояние между ними (b) должно находиться в пределах от 0,6 м до 0,9 м. В вычислениях используем формулу n = L/b. Не забываем о дополнительных крюках, которыми оснащаются края желоба.
• Полученное в результате расчетов количество держателей размечаем с учетом вертикального смещения. Например, если L = 10м, а рекомендованный изготовителем системы уклон 5 мм на метр, то 10 × 0,005 = 0,05 м или 5 см.
• Укладываем крюки «рядком» и очерчиваем на их ножках линию, повторяющую уклон желоба.
• С помощью гибочного устройства сгибаем кронштейны согласно разметке, не забыв перед этим их пронумеровать. Можно поступить проще. Загнуть первый и крайний крюк, зафиксировать их на карнизе и протянуть между ними шнур. Рядовые крюки гнуть и устанавливать уже по указаниям шнурки.

Расправившись с крюками, приступаем к монтажу водоприемной части водостока. Перед сборкой и установкой желоба нужно оснастить его водосточной воронкой. Отмечаем на внешней стороне место расположения указанного водосборника. От торца желоба следует отступить не менее 15 см.

Затем ножовкой или ножницами для резки металла согласно разметке вырезаем отверстие в форме литеры V. Ширина отверстия 10 – 11 см. От верхней кромки желоба вырез обязан отступать не менее 1,5 см. По завершению резки воронку надо надеть на сформированное отверстие, зафиксировать ее завальцованной стороной в замке, расположенном с наружной стороны желоба.

Сборку желоба завершаем установкой заглушек на торцы, не соединенные с прочими элементами водостока. Стык заглушки с желобом обрабатываем силиконовым герметиком с целью обеспечения герметичности.

Добиться плотной состыковки деталей поможет резиновая киянка. Если нет таковой в запасе, подойдет молоток, но действовать им следует очень аккуратно и стучать по заглушке нужно будет через своеобразную прокладку в виде отрезка доски или бруска.

Желоб с заглушкой вставляется в крюки и фиксируется в нем способом, указанным производителем водосточной системы. Между собой элементы водосборной части соединяются при помощи соединителей с резиновой герметизирующей прокладкой. После монтажа металлического желоба карниз принято оснащать металлической планкой, применяемой для отвода воды от деревянных деталей стропильной системы. Гидроизоляционную прослойку при этом выводят под планку.

Завершив сборку водоприемной части, приступаем к монтажу водосточного стояка. Под него согласно намеченным проектом точкам устанавливаем хомуты. Для фиксации их применяем крепеж, соответствующий типу материала, из которого выполнена стена. После чего к воронке присоединяем первое колено. Приложив второе колено к стене, измеряем расстояние между вторым и первым.

Согласно полученному значению отрезаем соединительную трубу, располагающуюся между переходными коленями. После чего собираем стояк, вымеряем отвесом его вертикальность, если нужно корректируем и окончательно закрепляем положение водосточной части.

Водосточную систему для невысокого дома проще и удобнее сначала собрать на земле, затем установить и закрепить. При необходимости особого труда не доставит возвращение на исходную точку и легкая корректировка системы.

№ 2. Устройство с использованием коротких крюков

Схема сооружения металлической водосточной системы с установкой на короткие держатели отличается от предыдущего варианта только стартовым этапом – монтажом держателей. В целом правила и требования к сооружению системы аналогичны. Однако провести монтаж можно в любое время, независимо от стадии строительных или ремонтных работ.

Сборка и установка водосточного контура по коротким кронштейнам производится в следующем порядке:

• К лобовой доске согласно учитывающей уклон разметке крепим два крайних крюка. Крепеж не затягиваем, чтобы обеспечить возможность корректировки.
• Между крайними крюками протягиваем леску или шнурку в качестве ориентира для установки рядовых держателей. Проверяем ее положение уровнем: пузырек воздуха должен отклониться. А если уровень оснащен электронным устройством, то прибор еще и покажет градусы отклонения.
• Устанавливаем и фиксируем рядовые кронштейны с заранее рассчитанным шагом.
• Слегка согнув желоб, устанавливаем его на обозначенное крюками место. Оснащаем торец заглушкой.
• Определяем по факту длину недостающего желоба и расстояние до воронки.
• Отрезаем от цельного желоба недостающую нам часть.
• Вырезаем по разметке отверстие для водосточной воронки.
• Устанавливаем раскроенную часть желоба на место. С предыдущим элементов соединяем его встык, используя защелкивающийся соединитель.
• К воронке подсоединяем переходные колена и водосточные трубы. Крепим их хомутами на стене.

Дождевая вода наверняка пригодится для хозяйственных нужд и поливки растений. Если направить отвод в бочку или подобную емкость, можно ее собирать. Если простейшая схема сбора воды не устраивает, к резервуару можно подсоединить стационарный коллектор.

Мы подобрали видео-материалы, которые наглядно представят процесс сборки и установки металлических водостоков.

Ролик с подробной анимационной инструкцией по монтажу водостока на длинные крюки:

Видео-рекомендации профессионалов по монтажу водосточной системы на короткие кронштейны:

Процесс устройства водосточной системы с прямоугольным сечением:

Сборка и монтаж металлического водостока несколько сложнее, чем те же действия по установке полимерного варианта. Ошибки обойдутся дороже. Однако с работой вполне можно справиться собственноручно, если усвоить тонкости монтажа.

---
