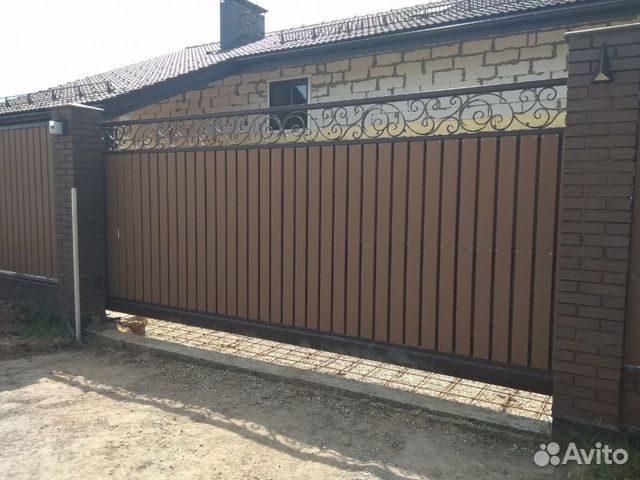

Консольные ворота

Консольные ворота – это ворота откатного типа, которые не требуют пространства для открытия ворот, но в то же время имеют свои требования при установке. Консольные ворота широко используются как в частном строительстве, так и на больших производственных предприятиях.

Их не редко можно увидеть на крупных предприятиях, которые имеют свой транспорт и желают ограничить въезд на территорию. Откатные ворота легко открываются и могут быть оборудованы автоматическими приводами, что дает возможность управлять воротами дистанционно.

Сегодня консольные ворота пользуются невероятной популярностью у покупателей разного уровня достатка и это абсолютно не удивительно, так как в данный момент они были значительно усовершенствованы и сейчас представляют собой конструкцию, которая не только осуществляет защиты объекта, но и значительно украшает фасад здания и ограждения в целом.

Нельзя сказать, что консольные ворота не имеют конкурентов, к примеру, довольно часто клиенты стоят перед выбором: купить откатные ворота или предпочесть распашные? Но в подобной дуэли довольно часто побеждают именно откатные ворота, так как они не требуют наличия свободного пространства для открытия ворот, в отличие от ворот распашного типа. В данный момент консольные ворота можно приобрести практически везде, поэтому затруднений с этим возникнуть не должно.

Консольные ворота имеют одну створку (защитное полотно), которое двигается вдоль забора, поэтому одним из главных требований при установке данного типа ворот является возможность отодвигать ворота вдоль ограждения.

Для этого, нужно выбрать с какой стороны достаточно будет места для того чтоб сдвигать ворота в одну или другую сторону. В целом длина забора должна быть не меньше размера защитного полотна прямоугольной формы. При открытии ворота полностью скрываются за ограждением, так как их высота зачастую соответствует высоте забора.

Цвет ворот подбирается клиентом, потому как ворота могут быть выполнены в любой цветовой гамме.

В чем состоят преимущества откатных ворот?

Во-первых, консольные ворота представляют собой довольно надежную конструкцию, которая будет служить Вам годами. Благодаря тому, что ворота двигаются с помощью роликовых систем, они могут обеспечить функционирование ворот на протяжении долгого времени. Во-вторых, консольные ворота в большинстве случаев изготовляются из металлопрофиля, поэтому являются весьма надежным защитным оборудованием.

Их сложно взломать, деформировать и повредить любыми подручными средствами. Все больше покупателей обращают свой взгляд на консольные ворота, потому что они являются весьма практичными и экономными. Они стоят относительно недорого, а приобрести их можно у любого предприятия, которое на сегодняшний день занимается продажей защитного оборудования и ворот в частности.

Консольные ворота производятся по заказу, поэтому каждый клиент может заказать изготовление ворот необходимого размера. Пожалуй, в нюансы процесса изготовления ворот углубляться не стоит, так как клиент не будет с этим сталкиваться. Процесс изготовления ворот и его составляющих частей – это довольно длительный и сложный процесс, сложности которого интересны далеко не каждому потребителю.

Для покупателя намного важнее знать, каков ассортимент оборудования на сегодняшний день (то есть из чего можно выбрать), и сколько может потребоваться времени для того чтоб установить ворота на определенном объекте. В целом сегодня консольные ворота могут быть выполнены по тому дизайну, который предпочтет непосредственно клиент, поэтому каждый из нас можем выбрать не только цвет будущих ворот, но и металлопрофиль, который будет использован для изготовления щита ворот.

Если Вы желаете приобрести консольные ворота, тогда Вам стоит обратиться в компанию «БиКомс Холдинг», которая на сегодняшний день предлагает довольно широкий ассортимент защитного оборудования широкого спектра применения. Опыт компании в сфере продаж составляет 15 лет, что сравнительно немало для любого торгового предприятия.

Благодаря многолетнему опыту, мы сегодня можем предложить своим клиентам качественную продукцию от известных торговых марок. Наши ворота удачно используются не только в частном строительстве, но и на больших производственных предприятиях. Купленные у нас консольные ворота будут служить Вам еще долго, так как наши специалисты выполняют монтаж защитного оборудования на крайне высоком уровне. Для того чтоб купить у нас ворота Вам достаточно просто нам позвонить! В любое время вы можете вызвать специалиста к себе домой или на предприятие для того чтоб выполнить замеры проема, где в дальнейшем будут установлены ворота. Ждем Ваших звонков уже сегодня! Мы всегда рады новым клиентам!

Теряетесь в выборе?

Отправьте заявку. Наш менеджер свяжется с вами и поможет подобрать подходящий товар.

Изготовление ворот и калиток
Изготовление металлических ворот
Кованые ворота и калитки

Виды и типы откатных ворот.

Классификация ворот на подвесные, консольные и откатные ворота по рельсу

Главная страница » Новости » Откатные ворота. Виды и типы

Стоит знать, что:

• Хорошо выполненные откатные ворота отъезжают в сторону без каких-либо ощутимых усилий;
• Автоматизированные распашные ворота обычно имеют два привода, что сопоставимо по цене с автоматизированными откатными воротами.

Откатные ворота бывают следующих видов:

• подвесные откатные ворота;
• консольные откатные ворота;
• откатные ворота по рельсу.

В советское время подвесные ворота чаще всего использовались на въезде промышленных предприятий. Над проемом ворот, метрах в 4-5 устанавливалась балка. К ней на роликовых тележках подвешивалось полотно ворот. Эта громоздкая конструкция (исполнение-то промышленное), обладающая очень высокой надежностью (отдельные экземпляры работают до сих пор), в данный момент не имеет широкого распространения из-за высокой стоимости и ограничения въезда по высоте.

Откатные по рельсу ворота — это самая простая конструкция. Но в настоящее время, она используется только в европейских странах, т.к. требует чистки проезда и не рассчитана на «сильные» ветра и наличие больших слоев снежного покрова. Наряду с подвесными, такие откатные ворота требуют наименьшего пространства для отката (не больше ширины проезда), и могут закрывать очень большие проемы. Для откатных по рельсу ворот поперек дороги укладывается рельс. Полотно ворот ставится на колеса. Сверху на столбе скоба с роликами удерживает полотно в вертикальном положении. Получается, что ворота катаются в проезде, как вагон по железной дороге.

Подвесные откатные ворота

Ворота откатные по рельсу

Если бы не местные зимы, этот вид ворот, возможно, пользовался бы популярностью. Но в наших условиях маленький рельс «на земле» — это не удачное решение для откатных ворот.

Откатные ворота консольного типа наиболее сложные в исполнении. Но именно такие ворота наиболее подходят для российского климата.

Такие ворота не имеют балок над проездом и рельсов под ним. Такие ворота можно установить так, что и соседский пес носа не просунет. Если снег превысит этот зазор, то ворота сохранят свою работоспособность. Полотно консольных ворот нависает над проездом. Полотно ворот крепится к балке, которая посредством роликовых тележек зафиксирована на солидном фундаменте. Фундамент располагается сбоку от проема ворот. Откатные консольные ворота в свою очередь делятся на виды по месторасположению несущей балки: сверху, в середине, снизу.

Консольные откатные ворота. Балка консоли в верхней части ворот

Консольные откатные ворота. Балка консоли из трубы по середине ворот

Консольные откатные ворота. Балка консоли из разрезанной трубы, в нижней части ворот

Для откатных ворот требуется пространство вдоль забора, куда ворота отъезжают. Это пространство должно быть не меньше ширины вашего проема для подвесных и ворот с рельсом.

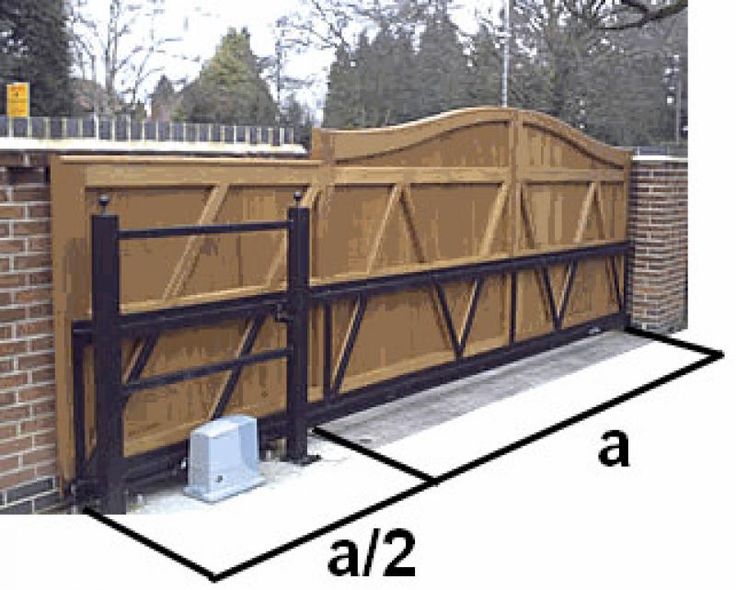

Для консольных ворот потребуется место, равное 120-200% от ширины проезда. Откатные ворота перемещаются горизонтально, и присутствие возвышения на пути движения ворот недопустимо.

Возвышение рельефа участка в области отката ворот является препятствием для установки этого вида ворот

При самостоятельном изготовлении ворот обратите внимание, что откатные ворота не остановят желающих проехать сквозь них на грузовике. Это значит что повышенная прочность, а соответственно и вес, не дает реальных преимуществ. Для защиты от пеших лазутчиков лучше применить недорогие датчики движения, включающие свет.

Если дорога к дому идет по узкому проезду и заезжать на участок потребуется с поворотом, то при установке столбов для ваших будущих ворот обратите внимание на ширину проема, которая потребуется. Один человек умудрился построить дом, забор, поставить столбы проема — ни разу не заехав на свой участок. А потом выяснилось, что заезд на участок для него превратился в аттракцион!!!

Для заезда на участок из узкого переулка (участка дороги) требуется более широкий проем ворот
