Сдвижные ворота — типы и особенности разных конструкций, видео

Сдвижные ворота – достаточно простая конструкция, популярная для установки на частных участках временного и постоянного пользования. Базой для таких ворот является балка (консоль), фиксируемая на опору в одной точке.

Разновидности ворот по типу консольных балок

Выделяют 3 типа:

Ворота, оборудованные нижней балкой. Первая опора ставится с одной стороны проема, вторая располагается правее на ширину конструкции. Балку размещают снизу на них (здесь и будет полотно ворот). Ее ширина будет от левой боковой опоры до второй правой боковой опоры (практически двойная ширина ворот). Преимущества таких ворот в том, что ролики не видны, поэтому конструкция имеет привлекательный внешний вид.
Ворота со средней балкой. Опоры и балка находятся на середине полотна ворот. Конструкция при открывании двигается воедино. Ролики расположены на опорах.
Сдвижные ворота с верхней балкой. Опоры располагаются на высоте ворот, ролики тоже находятся на опорах.

У вас должно быть предусмотрено место для отката (смотрите на длину балки, а не на ширину полотна) конструкций с нижней балкой. Возле забора на опорах ставятся ролики, тогда балка может перемещаться.

Особенности консольных конструкций

Характерной чертой подобных конструкций является неравномерное распределение веса. Так, если взять для примера брусок и положить его на весы, представив, что он балка, разница в весе будет наглядно продемонстрирована.

Стандартная балка распределяет нагрузку на 2 опоры. Но у консольных ворот один конец балки оказывается навесу. В результате создается нагрузка на опору, превышающая вес консоли многократно.

Консольные ворота

Движение полотна осуществляется за счет перемещения опоры с роликами, имеющимися на балке. При установке опор рядом с забором выкапывается яма, куда помешают закладные элементы (арматурная вязка), после ее заливают бетонным раствором. Далее ставятся опоры балки.

Чтобы уменьшить нагрузку на опору, внутри балки делают немного маленьких роликов, например, 6-8 штук. Однако стоит учесть, что это создает нагрузку на электропривод ворот зимой (плохое скольжение в мороз). Другой способ нивелировать нагрузку – использовать меньше роликов, но с большим диаметром. Обычно ролики ставят снаружи.

Если участок находится в регионе с холодным климатом, то лучше предпочесть ворота со средней балкой, поскольку привод не контачит со снегом. Единственный минус – ворота не столь привлекательны, но зато не надо чистить снег с балки снизу.

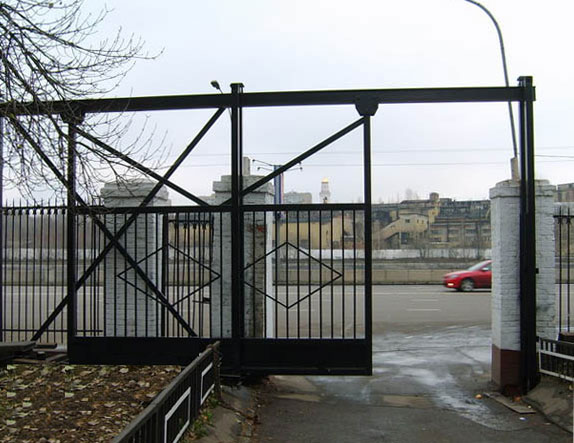

Подвесные ворота

Здесь опоры нагружаются равномерно.

Подвесные сдвижные ворота уместны, если что-либо установлено над проемом, например, козырек.

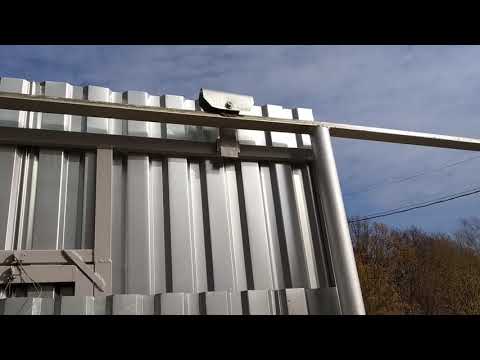

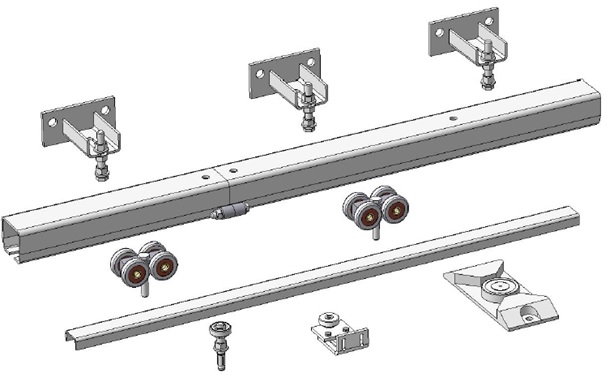

Механизм действует так: балка остается на том же месте, а полотно скользит по нему. Как правило, вешается на 3 столба. Место при открывании предусматривается по ширине панели.

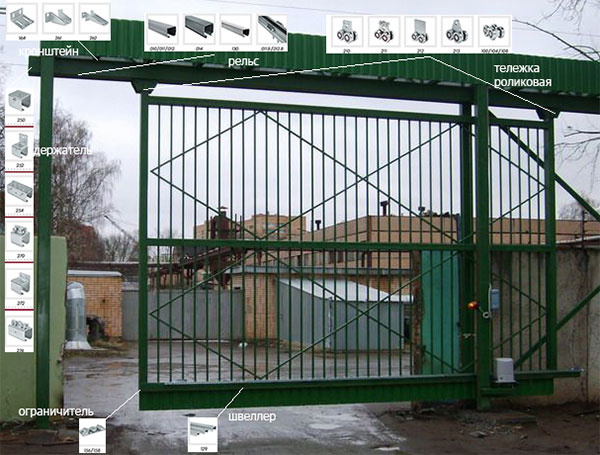

Подвесные ворота для частных домов или хозяйственных помещений на участке монтируют на столбы или перекрытия, без обустройства дорогого фундамента. Балку сверху можно снимать, чтобы пустить грузовые автомобили.

Ворота откатные по рельсу

Монтаж откатных ворот своими руками позволяет сэкономить средства, поскольку конструкция довольно проста и не требует включения сложных механизмов. Здесь ворота открывают и закрывают по рельсу, проложенному параллельно забору. Рельс заливают бетоном по образцу ленточного фундамента. Эти ворота удобны для людей, сезонно проживающих на даче (только лето или часть осени).

При необходимости можно без затруднений поменять конструкцию: соорудить консольную балку, разместить полотно на подвесном элементе сверху.

Если вы решили сделать встроенную калитку, то учтите, что она неудобна для пожилых людей и детей. По этой причине лучше делать отдельные калитки.

Чтобы сохранить хороший внешний вид конструкции, ворота надо изначально хорошо прокрасить. Покрытия должно хватить на 10 лет.

Если у вас на участке можно поставить только распашные ворота, то вам может быть удобной установка ворот с разными створками.

Электрика

При проеме в пределах 3 метров допускается использовать приводы для потолочно-гаражных ворот с рейкой 3,25 м. Питание привода: 2 жилы*1мм². При наличии кнопки командования из помещения – еще 2 жилы*1 мм², аудиодомофон требует еще 2 жилы* 1 мм², электрозамок – 2 жилы* 1 мм², электроосвещение – еще 2 жилы 1 мм². Таким образом, рекомендуется проложить десятижильный кабель.

Подвесные ворота: плюсы, минусы и столбы для них

Плюсы и минусы подвесных ворот

Как театр начинается с вешалки, так и участок начинается с ворот. Подвесные ворота на роликах для участка используются вместе с другими конструкциями — консольными и откатными. Они представляют собой балку, жёстко закреплённую на столбах. Вдоль неё могут перемещаться ролики, на которых подвешена створка ворот. Балка при этом вынесена за плоскость столбов. Створка, отъезжая, располагается вдоль забора, освобождая проезд.

Ближайшие по конструкции к ним — откатные и консольные ворота. Они отличаются типами направляющих, по которым ходят ролики. Принципиальной разницы в конструкции створки нет. Используется одна или две створки, в зависимости от потребностей.

Консольные ворота имеют две балки, которые расположены в стороне от въезда. Створка жёстко закреплена между ними. При работе она выезжает в проезд и заезжает обратно, открывая и закрывая его. Подвесные ворота имеют перед такой конструкцией преимущество в цене и массе, а также надёжности работы. Система не нагружена большими изгибающими моментами, которые рано или поздно приведут в негодность ролики. Она имеет меньше шансов к заклиниванию. Более устойчива к непредвиденным увеличениям нагрузок на детали из-за обмерзания или коррозии подшипников — консольные ворота быстрее придут в нерабочее состояние из-за этого.

Откатные ворота отличаются от подвесных тем, что направляющая здесь расположена на земле. Они меньше нагружают столбы, ведь вес самой створки приходится на грунт. Вроде бы это должно удешевлять и упрощать конструкцию, позволяет применять более дешёвые ролики. Однако это не так.

Из-за нижнего расположения приходится использовать выпуклую направляющую, так как в швеллер будет набиваться грязь, снег, замерзать вода. Она будет чувствоваться при въезде, особенно для велосипеда или транспорта без рессор. Ролики для такой системы будут сложные, с буртиками. Они стоят дороже, чем для подвесной. Также сама нижняя направляющая должна быть свободна от снега, его придётся постоянно чистить. Для подвесных ворот даже наличие сугробов снега на въезде не является препятствием для открывания-закрывания.

Подвесные ворота имеют хорошее свойство — они увеличивают жёсткость столбов за счёт балки, которая их скрепляет в верхней части. Установка такого элемента часто делается для обычных распашных, правда, съёмного типа, чтобы позволить въезжать высокому транспорту. Отсюда недостаток подвесной системы — приходится делать её съёмной или с большим запасом по высоте. Например, в маленьком доме, где у владельцев только легковые машины, придётся делать ворота, которые по высоте больше грузовика, а также столбы к ним.

Это более трёх метров. Для консольных или откатных можно обойтись небольшой высотой створок.

Столбы

Ворота имеют три столба. Два из них являются несущими для опоры направляющей, а средний — промежуточным. Ширина проезда равна расстоянию между одним из несущих столбов и промежуточным. Второй пролёт закрыт забором. Его расстояние несколько шире, чем ширина проезда — это нужно для нормального закрывания створкой. Желательно использовать кирпичные или железобетонные столбы. Они достаточно жёсткие, тяжёлые, их труднее повредить неумелой ездой. Если такое произошло — ворота с металлическими столбами деформируются и просто не откроются.

При установке выполняют фундамент столбов, который должен залегать ниже глубины промерзания. Затем делают монолитный ростверк из железобетона в уровень с грунтом через все три столба. Обязательно делают хорошо армированным против изгибающих нагрузок во всех плоскостях. Часть ростверка где въезд можно выполнять в виде бетонированного заезда на участок.

Это повышает его функциональность. Также потребуется меньше бетона для оформления дорожного покрытия.

Несущие столбы должны иметь прямоугольное сечение, быть развёрнутым длинной стороной перпендикулярно забору. Промежуточный делают квадратным. Столбы должны стоять в одну линию по наружной границе участка. Можно делать все три столба одинаковыми, однако в этом случае направляющая будет консольно висеть, хотя и с большой опорой. Это принудит усиливать конструкцию. Построить же сразу прямоугольные столбы дешевле. Консольное опирание делают только на промежуточный.

Как уже было сказано, высота ворот должна быть такой, чтобы она позволяла въехать грузовику на участок. Для этого столбы ставят выше, чем это было бы необходимо для распашных ворот — не менее, чем на 3.5 метра. Желательно, чтобы они имели высоту 4 метра. Такая высота нужна также и по противопожарным, и по санитарным нормам — чтобы могла спокойно заехать пожарная машина, а также машина ассенизаторов, которая часто необходима для утилизации отходов на участке.

Откатные ворота с двутавровой балкой | Американская дверь

Как защитить очень большой проем

Двутавровые раздвижные ворота American Door решают некоторые из самых сложных проблем закрытия, требующих защиты большого прохода. Мы сильно усиливаем критические области двутавровых ворот, чтобы выдерживать интенсивное использование, и мы индивидуально устанавливаем стойки с наружным диаметром 4 дюйма и стальные опорные балки для идеального решения для раздвижных ворот.

Ваши откатные ворота могут быть полностью автоматизированы, с доступом по карте-ключу или радиоуправлению, и даже управляться с сторожевой вышки. Мы включаем стандартные системы безопасности, такие как фотоглазок для обнаружения пешеходов и реверсивная кромка безопасности. Для дополнительной безопасности ваши раздвижные ворота можно настроить на автоматическое закрытие через короткий промежуток времени, предотвращая несанкционированный вход.

Спросите об этом продукте

(631) 586 8006

Или позвоните нам по телефону

Имя

Телефонный номер.

Обслуживание 5 районов Нью-Йорка • Лонг-Айленд • Рокленд • Вестчестер

Характеристики и характеристики

Мы изготовим ваши двутавровые ворота на заказ в соответствии с вашими потребностями, основываясь на нашем более чем 50-летнем опыте работы с экстремально интенсивными нагрузками. Он идеально подходит для очень больших проемов, где лучшим решением являются ворота безопасности, изготовленные по индивидуальному заказу.

Варианты отделки

Ограждение из оцинкованной цепи

Оцинкованная сталь представляет собой углеродистую сталь, покрытую коррозионностойким цинком. Он соответствует стандартам ASTM A392-06 и CSI 01 56 26.

Забор из звеньев цепи с виниловым покрытием

Забор с покрытием из ПВХ для улучшения внешнего вида и долговечности.
Варианты цвета (доступны только для высоты 10 футов).

Черный забор из звеньев сетки

Зеленый забор из звеньев сетки

Установочные варианты вставки для виниловых сплавок

Бейджи

Black

Brown

Green

Grey

Redwood

White

Варианты безопасности

Мы можем снабдить ваши ворота электроприводом, что позволит вам получить множество дополнительных функций безопасности.

Опции безопасности для моторизованных дверей

Фотоглаз

Обнаруживает людей и транспортные средства, проходящие мимо глаз

Кромка безопасности

Обнаруживает закрытие двери на объекте

Кнопочное управление

Станция управления дверью

Светофор

Указывает, что дверь безопасна проход

Петля в земле

Обнаруживает приближающиеся транспортные средства

Датчик движения

Обнаруживает людей и транспортные средства, въезжающие на территорию

Пульт радиоуправления

Дистанционное управление дверью

Horn Strobe

Оповещает, что дверь работает

Строб -ламп

Оповещания о том, что дверь находится в работе

Ключевой модуль Timer

Управление Access

. Карта

Электронная карта доступа

Клавиатура

Кодовый вход без ключа

Рычажный переключатель

Позиционная блокировка или срабатывание

Платы расширения

Добавляет системы или возможности

Какие бы раздвижные ворота вы ни выбрали, требуется ли вам полная установка с нуля или замена старой неисправной системы, мы обеспечиваем сквозное обслуживание, техническое обслуживание и круглосуточную экстренную помощь .

Мы изготавливаем решения на заказ в соответствии с вашими спецификациями и потребностями

СОПУТСТВУЮЩИЕ ПРОДУКТЫ

Безопасность и удерживающая способность автомобиля

Колесные колодки

Литой противооткатный башмак Прочный в любых погодных условиях Размеры 9,5″ Д x 6,5″ Ш x 8″ В (241 мм x 165 мм x 203 мм) Соответствует всем требованиям OSHA

УЗНАТЬ БОЛЬШЕ →

Доковые уплотнения и укрытия

Выдвижной док-укрытие

ОСОБЕННОСТИ ПРОДУКТА Каркас из оцинкованной стали Нижние накладки Двойная строчка на всех швах Двутавровые балки с клиновыми анкерами Широкий ассортимент прочных тканей на выбор

УЗНАТЬ БОЛЬШЕ →

Доковые уплотнения и укрытия

Уплотнение стыковочного узла с фиксированной головкой

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ: 10-дюймовый выступ 22 унции. Hi-Tear виниловая основа Хорошо заметная 24-дюймовая желтая направляющая Водонепроницаемая обертка с пароизоляцией Компрессионные отверстия

УЗНАТЬ БОЛЬШЕ →

Доковые уплотнения и укрытия

Укрытие для дока из пеноматериала

ОСОБЕННОСТИ ПРОДУКТА С пластиковым колпачком 3M распорки Наполненный пеной передний край шторы Двойная строчка на всех швах Полиэтиленовая пленка на раме головы Широкий ассортимент прочных тканей на выбор

УЗНАТЬ БОЛЬШЕ →

Скоростные ворота

Внутренняя высокоскоростная морозильная камера и дверца холодильника (997)

Стандартные характеристики Стандартная максимальная ширина 22 фута Стандартная максимальная высота 18 футов Скорость открытия До 80 дюймов в секунду Скорость закрытия До 40 дюймов в секунду Отрыв и самовозврат Да Статическая

УЗНАТЬ БОЛЬШЕ →

Верхние двери

Суперизолированная верхняя дверь (AM850)

Стандартные характеристики Макс. высота 24 фута 1 дюйм (7,3 метра) Макс ширина 50 футов 2 дюйма (12,2 метра) Номинальная толщина 3 дюйма (76 мм) М2) Установлено

УЗНАТЬ БОЛЬШЕ →

Раздвижные ворота — Hörmann — Каталоги в формате PDF | Техническая документация

Добавить в избранное

Выдержки из каталога

Раздвижные ворота Самонесущая конструкция, высокие стандарты безопасности, полная предварительная сборка

Раздвижные ворота Hörmann изысканного дизайна Идеальная защита широких проездов Раздвижные ворота Hörmann из прочных стальных профилей поставляются в виде дверного комплекта с шириной проема до 16 м. Таким образом, с 2-элементными версиями может быть достигнута ширина 32 м. Конструкция является самонесущей. Ваши преимущества: минимальное количество фундаментных работ, отсутствие монтажа направляющих и отсутствие нарушений хода ворот из-за обледенения, снега или сильных загрязнений.

Всегда оптимальное выравнивание Предварительное натяжение конструкции полотна ворот снижает деформацию. Натяжной элемент позволяет регулировать высоту переднего края…

Инновационная технология ворот Разница в деталях Привод откатных ворот невидимо интегрирован в нижнюю балку Это не только самое привлекательное решение, но и одновременно обеспечивает большую защиту от неблагоприятных погодных условий и несанкционированного доступа. Ручное управление при отключении электроэнергии В случае отключения электроэнергии вы можете быстро и легко переключить ворота с электрического на аварийный режим. Затем ворота можно открыть или закрыть в ручном аварийном режиме с очень небольшим усилием. Опорные ролики из полиамида для тяжелых условий эксплуатации Полиамид — износостойкий материал,… 9№ 0005

Стальные откатные ворота HSS Базовая версия с шириной ворот до 9 м Откатные ворота Hörmann HSS состоят из высококачественных отдельных компонентов и требуют сравнительно небольших капиталовложений. Откатные ворота HSS предлагают удобную комплектацию и красиво и гармонично вписываются в ваше помещение. По безопасности и качеству они ничем не уступают откатным воротам HS. В зависимости от ширины вашего входа вы можете выбрать один из двух типов ворот и дополнительное оборудование: Высота нижнего бруса 160 мм / глубина нижнего бруса 165 мм Ширина прохода в свету до 7000 мм Привод…

Ворота стальные раздвижные HS Индивидуальный вариант с шириной ворот до 16 м Первое впечатление имеет решающее значение – поэтому важно, чтобы ваши деловые партнеры, посетители и сотрудники сразу создавали правильное впечатление при входе или въезде в ваше помещение . Это обеспечивается богатством дизайнерских возможностей, доступных вам с этими воротами. Индивидуальные требования требуют индивидуальных решений. В зависимости от ширины вашего входа вы можете выбрать один из четырех типов ворот и множество дополнительных опций: Высота нижней балки 160 мм / глубина нижней балки 165 мм Ширина прохода в свету до. ..

Алюминиевые раздвижные ворота HS Alu Базовая версия с шириной ворот до 13 м Алюминиевые раздвижные ворота Hörmann HS Alu являются альтернативой большим воротам. Запатентованная модульная конструкция нижней балки позволяет производить ворота с шириной проезда до 13 м недорого. Инкрустированная серебряная полоса придает прочным воротам характерный изящный вид. Вы можете выбрать один из четырех типов ворот и множество вариантов аксессуаров в зависимости от ширины вашего входа: Высота нижней балки 200 мм / глубина нижней балки 175 мм Ширина прохода в свету до 7000 мм / 9000 мм** Мощность привода 0,18 кВт…

Специальное оборудование Защита от перелезания Защита от перелезания состоит из шипованного выступа высотой 50 мм, приваренного по всей длине верхней балки. Мигающая сигнальная лампа Установленная мигающая сигнальная лампа служит мерой предосторожности для предотвращения несчастных случаев. Крепление ограждения Крепление ограждения, прикрепленное к одной стороне направляющей стойки или передней стойки, идеально соответствует дизайну ворот. Светодиодный поворотный сигнальный фонарь По запросу поворотный сигнальный фонарь, установленный на основании направляющей стойки, также доступен с защитным кожухом. Боковая пешеходная дверь Одностворчатая дверь шириной 1000 мм…

Опция: трубчатый фитинг A D A = ширина прохода в чистоте Не требуется для электрического управления Для ворот типа HSS требуется защитное ограждение на месте в соответствии с DIN EN ISO 18357 (ячейка < 18,5 мм) или дополнительная электромеханическая контактная планка безопасности с импульсным управлением. G E Проем ворот, вид снаружи, справа Ось движения ворот Труба C Ø 50 Проем ворот, вид снаружи, справа Возможное направление ограждения Соединительный кабель в соответствии с нормами VDE L ≤ 100 м = NYY 5 × 2,5 мм² L ≥ 100 м = по согласованию Без трубы для ворот с ручным управлением a 250...

Центр буферного ролика Длина основного фундамента Центр передней стойки Высота нижней балки Общая необходимая длина Расстояние от центра до упора Расстояние от центра до буферного ролика Расстояние от центра до основных стоек ворот Длина нижней балки Длина скольжения Расстояние между центрами станций Высота рамы ворот Расстояние до столба Имеющаяся общая высота ворот Высота столба ворот Общий вес ворот при высоте ворот 2 м (кг) Полотно ворот Ширина проезда в свету (м) B + ок. 115 мм От верхнего края фундамента B – 100 мм От верхнего края фундамента (+/– 0) 7650 B + ок. 115 мм От верхнего края фундамента 7150…

Технические данные A = ширина прохода в свету Дополнительное углубление Прибл. расстояние до земли 100 мм Трубка для местного соединительного кабеля, питание Ось движения ворот Проем ворот, вид снаружи, справа Соединительный провод в соответствии с нормами VDE L < 100 м = NYY 5 × 2,5 мм Задний буферный ролик L ≥ 100 m = после консультации Требуется от 5000 мм LD Возможное направление ограждения Труба Ø 100 (не требуется для ручных ворот) Защитное ограждение Защитное ограждение на месте в соответствии с DIN EN ISO 13857 (ячейка < 20 мм) или дополнительная электромеханическая защита контактная полоса необходима для типа ворот...

Основной фундамент до фундамента буферных роликов Длина основного фундамента Фундамент передней стойки до основного фундамента Общая необходимая длина Высота нижней балки Расстояние до центра буферного ролика Расстояние от центра до основных стоек ворот Длина нижней балки Длина скольжения Расстояние между центрами станций Рама ворот высота Расстояние до стойки Доступная общая высота ворот Высота стойки ворот Общий вес ворот при высоте ворот 2 м (кг) Полотно ворот Ширина проезда в свету (м) Двойная алюминиевая стойка: B + 110 Стальная стойка: B + 115 B – 100 мм Сверху край фундамента (+/– 0) Предпочтительные размеры (мм):.
