Ворота откатные схема: Схема откатных ворот. Устройство откатных ворот. Расчет откатных ворот. Размеры ворот. Откатные ворота

Содержание

Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

  • Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
  • Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см. ) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

  • Форд фокус 3 = 2,01 м.
  • Форд Эксплорер 2015 = 2,29 м.
  • Газель (цельнометаллический фургон) = 2,5 м.
  • КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра.

Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см.

фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем

кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

  • У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
  • Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам,

верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи).

Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

  • Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
  • Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
  • Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
  • Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот.

Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию

противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено.  Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

  1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
  2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
  3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
  4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
  5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
  6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
  7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

  • точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
  • регулировки высоты установки ворот относительно земли (в пределах 5 см)
  • возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).



Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок  и уже на неё ставить привод.



Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены  без всяких проблем и на одинарные столбы.  Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».

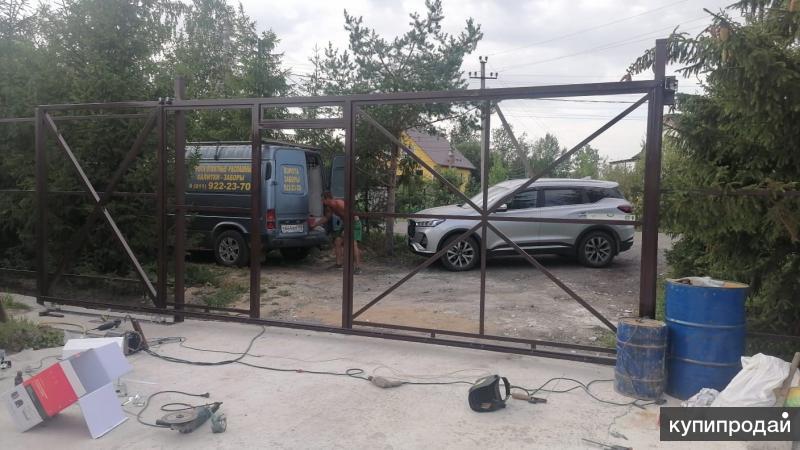

Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить. Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот.  Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.).  Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Название комплекта Размеры балок (ширина х высота, измеренные с торца)
до 350 кг до 4 метров «МИКРО» 60х55 мм
до 500 кг до 5 метров «ЭКО» 70х60 мм
до 800 кг до 7 метров «ЕВРО» 90х75 мм
до 2000 кг до 12 метров «МАКС» 130х135 мм





Возможно Вам будет также интересно:

  • Каркас откатных ворот

    Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …

  • Автоматика для откатных ворот

    Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …

  • Ворота с калиткой или калитка отдельно?

    Калитка в воротах? Все «За» и «Против». Какая калитка лучше — отдельная или встроенная в ворота? Если попытаться перечислить все аргументы в пользу …

  • По-настоящему необычный забор — зеркальный забор

    Если захотеть, то можно изменить практически любой из окружающих нас предметов до неузнаваемости. Всё ограничивается лишь нашей фантазией. Представьте, что …

  • Столбы для забора. Без ошибок строим забор своими руками

    Забор своими руками. Если Вы решили построить забор своими руками, то наверняка подоплекой самостоятельного строительства является задача сэкономить деньги или, по …

Установка откатных ворот своими руками

Откатные ворота — современные удобные в использовании конструкции, которые подходят даже для небольших участков. При открытии створка сдвигается вдоль забора, не занимая места возле дома или на подъезде к нему. Собрать и установить такие системы можно и самостоятельно, что позволит сэкономить средства, к примеру, на покупку автоматики. Для самых практичных хозяев мы подготовили пошаговую инструкцию по установке откатных ворот своими руками.

Первый шаг. Определение необходимой ширины проема, а также величины отката створки ворот

Чтобы автомобиль мог заезжать на участок и выезжать с него без риска быть случайно поцарапанным, нужно грамотно рассчитать необходимую ширину проема, которая зависит от габаритов машины. Так, для легкового автомобиля ширина проема должна составлять минимум 3,5 м, для грузового — более 4 м.

Далее определяем величину отката створки. Иными словами, рассчитываем, сколько свободного места нужно вдоль забора, чтобы ворота смогли беспрепятственно открываться. Для этого нужно прибавить к ширине проема 1,8-2 м. То есть, например, при ширине проема 3,5 м следует закладывать ширину отката как минимум 5,3 м.

Второй шаг. Подготовка фундамента и проводка электрики

Следующим шагом является заливка фундамента и прокладывание электрокабеля для автоматического управления воротами. Данный этап очень важен, так как срок службы конструкций во многом зависит от того, насколько грамотно было выполнено основание под них.

Все ключевые рекомендации по подготовке фундамента для откатных ворот мы рассмотрели в отдельной статье. В ней же описаны правила проводки электрики для работы привода.

Третий шаг. Покупка комплектующих и сборка откатных ворот

Качественные комплектующие — залог долговечности ворот. Для сборки конструкций откатных ворот понадобятся:

  • направляющая шина или швеллер,
  • роликовые опоры,
  • подставка,
  • заглушка,
  • опорный ролик,
  • нижний и верхний улавливатели,
  • верхний кронштейн,
  • удерживающий ролик,
  • упор.

Безусловно, подбирать все перечисленные детали по отдельности очень время- и трудозатратно. Поэтому проще заказать готовый комплект для сборки ворот у проверенного производителя.

К примеру, в ассортименте «АЛЮТЕХ» представлена специальная комплектация SGN. Производитель предлагает несколько вариаций комплектующих: с шиной 94 мм (для ворот массой до 700 кг) и 70 мм (для ворот массой до 450 кг). При этом максимальная ширина ворот, которые вы сможете собрать, используя данные детали, — 6 м. Для большинства частных и даже промышленных объектов этого достаточно.

Начинать сборку ворот стоит с рамы. Ее основанием могут стать металлические трубы двух типоразмеров (большего — для силового каркаса и меньшего — для внутреннего заполнения в виде ребер жесткости), которые нужно будет сварить.

  • Для рамы легких ворот весом до 300 кг (проем до 4 м) применяются трубы из стали 60х30х2 или 50х25х2, для внутреннего усиления («раскосин») — трубы 20х20х2.
  • Каркас средних ворот весом до 500 кг (проем до 5 м) может быть изготовлен из стальных труб 60х30х2 или 60х40х2 с внутренним усилением из труб 20х20х2.
  • Для тяжелых откатных ворот массой до 800 кг (проем до 6 м) лучше выбирать стальные трубы 80х40х2 или 60х40х2 с «раскосинами» из профильной трубы 20х20х2 или 40х20х2.

Рисунок 2 – Схема откатных самонесущих ворот, открывание: влево

а) технологические отступы и основные размеры створки;

б) размер от столба проема до плоскости створки ворот при использовании кронштейна SGN.01.717, SGN.01.718, SGN.02.717, SGN.02.718;

в) размер от столба проема до плоскости створки ворот при использовании кронштейна SGN.01.719, SGN.02.719.

Размер a необходим для полного скрытия улавливателей за столб проема.

Размер b для полного скрытия створки ворот за столб проема в открытом состоянии.

Размеры 50 мм и 44 мм – минимальные размеры от столба проема до плоскости створки ворот.

Lm=A+a+b+(A/3-300)+c

Значения технологических отступов для разных серий приведены в таблице

Серия

Технологический отступ, мм

a

b

c

SGN.01

80

235

170

SGN. 02

80

285

210

Выбор опоры роликовой в зависимости от массы створки

Серия

Максимальная масса створки ворот, кг

опора с полимерным роликом

опора со стальным роликом

SGN.01

300

450

SGN. 02

500

700

Следующим этапом устанавливаются направляющие балки, по которым будет двигаться створка при открытии-закрытии, и два ролика. Учитывая, что на данные элементы приходится весь вес ворот, закрепить их нужно очень прочно. Оптимально — использовать специальные подставки. Это позволит уже в процессе эксплуатации регулировать створку, просто подкручивая болты. Причем располагать ролики нужно не в проеме ворот, а в стороне от него, чтобы они не мешали передвижению.

Важно: все диагонали створки не должны отличаться между собой более чем на 5 мм. Труба в каркасе ставится «в плоскости», т. е. широкой стороной параллельно земле. Потому что вертикальные весовые нагрузки принимает на себя направляющая балка, приваренная снизу к каркасу ворот. Сам каркас откатных ворот должен выдерживать еще и ветровые нагрузки, то есть иметь не только вертикальную, но и горизонтальную жесткость.

Заключительный этап сборки и монтажа откатных ворот — установка нижнего улавливателя («ловушки»), который не позволит воротам ударяться об опоры. Данный элемент приваривают либо крепят с помощью болтов уже после того, как ворота выставлены по уровню и обшиты. Причем монтируют его так, чтобы при входе полотна, створка приподнималась на несколько миллиметров, что позволит разгрузить опорные ролики откатных ворот.


Популярные готовые решения

Четвертый шаг. Установка и подключение автоматики

Если электрика уже проведена, установка привода для откатных ворот не станет сложной задачей. Монтаж можно осуществить без сварочных работ при помощи специального С-профиля, который нужно зафиксировать саморезами внизу ворот. После этого в пазы вставляются бобышки. Их нужно передвинуть каждый на свое место и затянуть болты. При этом важно правильно состыковать две рейки между собой. Только при условии, что все зубцы совпадают идеально, при работе ворот не будет щелчков и стуков.

Следуйте инструкции производителя, чтобы правильно установить привод, фотоэлементы и сигнальную лампу.

Схема подключения привода для откатных ворот

Пройдя все описанные шаги, вы сможете самостоятельно смонтировать на своем участке современные надежные откатные ворота, которые будут открываться одним нажатием кнопки на пульте.

Кстати, в помощь тем, кто решил своими руками собрать и установить откатные ворота, «АЛЮТЕХ» подготовил обучающий видеоролик.

Нужна консультация?

Наши консультанты помогут с выбором и назовут точную стоимость. Звоните:

+7 (495) 150-14-44

Вызвать замерщика

Мы сделаем все необходимые замеры и поможем определиться с механизмом и материалами

Телефон

Спасибо за вашу заявку

Мы свяжемся с вами в ближайшее время.

Нужна консультация?

Наши консультанты помогут с выбором и назовут точную стоимость. Звоните:

+7 (495) 150-14-44

Калькулятор продукции

Вы можете самостоятельно рассчитать примерный бюджет на покупку с помощью нашего калькулятора.



Рассчитать стоимость

Смотрите также

Откатные ворота своими руками: схема, этапы и инструкции

Подбираем материалы

Чтобы сделать самостоятельно откатные ворота, понадобится подготовить некоторые материалы: профнастил (уже окрашенный), трубы (с различными размерами и диаметрами), банка грунтовки (или несколько), саморезы, запчасти, которые обеспечат автоматическую работу ворот. Больше всего придётся заплатить за фурнитуру, продаваемую в наборах и электронику, которая будет обеспечивать открывание. Среди последней будет блок управления с приводом, а также пульты с рейкой. При надобности можете уделить внимание безопасности.

В итоге, Вам потребуется выбрать нужное количество деталей для будущего изделия. Прежде всего, Вам требуется найти чертёж, на котором будут указаны размеры. Или без них, но чётко определить габариты изделия. Таким образом получится точно рассчитать необходимое количество материалов и не переплатить за лишнее. Например, при размере ворот 3 на 2 метра требуется 6 квадратных метров профнастила и определённый вес труб в килограммах.

После выяснения размеров и убеждения, что чертёж подходит — приобретайте материал. Главное найти чертежи в надёжных источниках, тогда проблем в работе не будет, т.к. всё уже чётко просчитано. Затем убедитесь, что у Вас имеются инструменты, с помощью которых реально самостоятельно собрать откатные ворота.

Подготавливаем рабочий инвентарь

Приведите в порядок свою болгарку либо одолжите её у знакомых. Также из аппаратов нужна бетономешалка и машинка для шлифовки. Помимо этого, пригодится лестница-стремянка, шуруповёрт, уровень, рулетка, лопаты, набор ключей гаечных и ломик. Замеры будут производиться при помощи рулетки

Хоть перечень и большой, однако нет необходимости всё покупать. При отсутствии чего-либо в Вашем гараже, попробуйте попросить у соседей либо приятелей. Ведь при расходах на инструменты маловероятно, что стоимость в итоге окажется ниже, нежели приобрести готовую конструкцию.

Если уже всё есть — можно смело начинать работу.

Монтаж самодельных откатных ворот

Подготовительный этап — ключевая часть дела

Начните с предварительных работ. Потребуется очистить рабочее место от растительного слоя грунта. При наличии иного покрытия также придётся снимать и его. Чтобы работа была удобной, сделайте разметку будущих откатных ворот.

Затем, в процессе разбивки требуется применить 4 элемента из арматуры, размер которых 1 метр, а также электроды. Роль последних — быть осями (постоянной и временной). Перед забиванием арматуры требуется проверить, чтобы у прямоугольника совпали диагонали. Затем начинайте забивать. Над грунтом должно остаться 20 см. элемента. Между арматуринами протягивается леска.

Дальнейший шаг — выкопать приямки. В них будет закладываться основание для столбиков, а также траншея под электрическую проводку.

Рекомендуем помнить, что яму лучше делать немного шире, нежели предполагаемый столб. Например, длина и ширина опоры ожидается по 50 см., то желательно, чтобы эти значения у ямки было не менее 52 сантиметров. Тогда делать кирпичную кладку будет гораздо легче.

У закладной детали тоже есть требования бетонной основе. Длина ямы обязана составлять как минимум половину проёма ворот (по параметру длины).



Глубина ямок в каждой местности может отличаться т.к. при её выкапывании нужно учесть климат. Глубина должна быть большей, чем уровень промерзания грунта. В некоторых регионах может потребоваться выкопать яму в 1,5 метра глубиной. Если эти пренебречь, то грунт может начать выталкивать конструкцию, из-за чего ворота будут стоять ненадёжно.

Если стенки осыпаются в процессе работы, применяйте опалубку. Для неё допускается выбрать не самое лучшее дерево, ведь всё-равно его придётся закапывать.

С целью утрамбовать землю, приямки поливаются жидкостью. Если работу нужно временно приостановить, стоит накрыть траншеи от осадков, которые способны привести к вымыванию почвы.

Чтобы в будущем не наносить ущерба проезду, выкопайте заблаговременно траншею, куда нужно будет заложить гильзу и электрический кабель. Это позволит быстро подключить электронику электричеству. Здесь пригодится пластиковая труба, диаметр которой 2 сантиметра. В ней будет проходить провод. По краям рекомендуется закрыть кабель полиэтиленом, который защитит от грязи и влаги. После укладки провода грунт нужно утрамбовать, траншею также поливают водой.

Подготовка столбов

Для сердечника придётся задействовать трубы из металла. Рекомендуется изделие прямоугольной формы с диаметром 80 на 80 мм. либо 100 на 100. Позволяется использовать и круглые трубы с такими же диаметрами.

Верхняя часть трубы должна выступать над грунтом всего на 2 см. Например, если столб по высоте 250 см., то сердечнику потребуется 245 см высоты. Подземная обязана не достать до дна в котловане. Допустим, яма по глубине равна 1 метру, тогда длина трубы нужна в 95 см.



Чтобы сердечник получился наиболее прочным, можете приварить внизу две части из арматуры. Располагаться они должны крестообразно, а длина каждого по 25 сантиметров.

После монтажа трубы в яму, следует укрыть данный элемент чем-то, что будет защищать от влаги.

Создание закладной части

От качества этой детали зависит результат работы. Ведь эта часть воздействует на передвижение ворот и работоспособность привода, работающего на электроэнергии.

Под эту часть вполне подходит швеллер с шириной в диапазоне 160-200 мм. По длине она обязана равняться минимум 50% ширины воротного проёма.

С целью хорошо закрепить швеллер в бетонной основе потребуется приварить арматурные конструкции. Придётся подобрать четыре части арматуры. Все они должны получиться по 90 см. Потребуется приварить с одной и второй стороны, а также связать перемычками из арматуры. Следует предпочесть диаметр 10 миллиметров.

Заливка фундамента бетоном

По завершению работы с металлическими изделиями приступают к следующей части дела. Далее приступают к заливке бетона своими руками. Обычно применяется цемент марки М200. Раствор имеет следующий состав: 1 часть цемента, 3 части песка и 5 щебня (фракции 5-20 или 20-40). В растворе должно быть 20% воды.

Желательно дождаться, когда температура воздуха не будет опускаться ниже 0. Иначе придётся дополнительно использовать добавки от заморозки.

До заливки фундамента требуется проверить, чтобы все элементы, которые уже установлены, не сместились и стоят надёжно, т. к. под воздействием заливаемого раствора возможны сдвиги. Ровность установки можно проконтролировать уровнем как в горизонтальной, так и в вертикальной плоскостях.

Швеллер располагается по линии горизонта. Если проезд ещё будет чем-то покрываться, рассчитайте глубину отделочного материала заранее. Лучше всего, если между горизонтом и створкой останется 7 сантиметров. Тогда в снег ворота будет открывать легче.

Данные ворота должны иметь крепкую конструкцию. Поэтому не следует забывать после заливки порции раствора трамбовать его. Иначе не исключено появление пустот в фундаменте.

После бетонирования начинают выравнивать основу от неровностей. В жаркую погоду бетон следует укрыть от жары, чтобы не появились трещины. Дважды в день требуется производить полив конструкции водой.

Если Вы хотите получить крепкую конструкцию, отдохните неделю. Тем временем бетонный фундамент наберёт свою прочность.

Кирпичная кладка столбиков

После закрепления фундамента можно начинать кладку кирпичей, произведя монтаж закладных элементов для нащельников. Требуется использовать уголок 5×5 см. с длиной около 8 см. Арматура, диаметр которой 8 мм. равняется половине столба и её требуется прикрепить сваркой к сердечнику.

Для нащельника требуется сделать 3 закладки трёх деталей: снизу, в центре кладки и вверху, немного выше уровня ворот.

Делаем самостоятельно каркас откатных ворот

Следует отметить, что каркас удобнее делать из труб с прямоугольным или квадратным сечением. Здесь реально пригодится использовать чертежи, где подробно отражено как соединять все детали ворот. С его помощью работа пройдёт быстро и комфортно, а перерасхода материалов не будет.

Каждый элемент из железа требуется очистить от коррозии. Затем выполнить зачистку от жира и покрыть грунтовкой. Почти всегда применяют трубы 60х40 либо 60 на 30 мм. Для внутреннего каркаса задействуются трубки 30 на 20 миллиметров.

Сборку начинают с направляющего рельса. Это значит, что он должен быть готов заблаговременно. Во время набора каркаса нужно обеспечить его устойчивость в вертикальной плоскости. Для этого приваривается 2 элемента с квадратных труб, которые будут играть роль подставок.

На основном каркасе нижняя труба приваривается к рельсу прихватками. Шов должен иметь длину 15-20 мм., а шаг в 60-70 см. с обеих сторон в шахматном порядке.

Постоянный шов не рекомендуется делать, т.к. в этом нет смысла, а недостатки проявят себя в виде лишнего расхода электродов, а также в том, что профиль поведёт. Это усложнит открывание ворот, есть вероятность, что их начнёт заклинивать.

Затем можно выставить вертикальные трубки, прихватывая их лишь сваркой. Уровнем проверяется ровность, и если всё хорошо можно полностью приварить элемент. Потом приходит черёд перекладины, располагаемой вверху и диагональной. После них несущая основа ворот будет готова.

Затем изнутри к главному каркасу привариваются трубы дополнительного. К последнему уже и будет крепиться профнастил. Его трубы обязаны располагаться и посредине, тогда профиль не станет выпирать. По окончанию работы со сваркой можно зачищать швы с помощью болгарки и покрывать их грунтовкой и краской. Покраску рекомендуют выполнить 3 слоями.

Профнастил закрепляется саморезами 1.9 см., предназначенными для работы с металлом. Листы подгоняются по отдельности. Треугольные части ворот можно не закрывать профилем.

Далее нужно собрать следующие элементы, чтобы закончить дело:

  1. Направляющий рельс, представляющий собой высококачественный профиль с ровной поверхностью. Металл нужен богатый на углерод (с содержанием выше обычного).
  2. От 2 до 4 верхних пластин с роликами. Желательно, чтобы их покрытие было резиновым.
  3. Роликовые каретки. Если ролики металлические, то от полимерных изделий стоит отказаться.
  4. Заглушки из резины, желательно, чтобы была гофрированная часть.
  5. А также улавливатели (верхний и нижний) и монтажные пластинки (для опор роликовых).

Сделать откатные ворота своими руками будет несложно. Напоследок нужно лишь установить элементы, перечисленные выше и произвести монтаж автоматики. Если Вы внимательно изучите инструкцию и посмотрите видео по теме, то сможете самостоятельно сделать качественные откатные ворота, не нанимая специалиста за отдельную плату.

Преимущества компании

Гарантии на все виды услуг

Только надежные поставщики

Монтаж и поддержка

легкий мастер-класс с фото и описанием, как сделать. Чертежи и схемы недорогих конструкций. Как сделать откатные ворота своими руками?

Содержание

  1. Преимущества и недостатки откатной модели
  2. Устройство конструкции. Основные элементы
  3. Как высчитать оптимальную ширину проема?
  4. Откатные ворота своими руками – сборка и сварка каркаса
  5. Монтаж раздвижных ворот
  6. Определение границ положения, сборка роликовых опор
  7. Регулировка положения роликовых опор
  8. Фиксация накатного (концевого) ролика и заглушки несущего профиля
  9. Крепеж верхнего направляющего ограничителя (кронштейна)
  10. Обшивка полотном
  11. Монтаж верхнего и нижнего улавливателей
  12. Установка автоматики (для отдельных типов ворот)
  13. Установка кирпичных столбов
  14. Заливка фундамента для конструкции
  15. Монтаж подвижных ворот
  16. Устройство ворот: подготовительный этап
  17. Расчистка и разметка территории
  18. Как оснастить их автоматикой
  19. Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот
  20. 300-500 кг
  21. 600-700 кг
  22. 800-1000 кг
  23. 1100-1500 кг
  24. Как сделать консольные откатные ворота
  25. Как рассчитать фундамент под крепление для консольной балки
  26. Установка роликовых опор
  27. Особенности расчета ворот
  28. Данные высоты и ширины проема
  29. Расчет противовеса
  30. Расчет веса
  31. Расчет прочности фурнитуры
  32. Дополнительные расчеты
  33. Особенности конструкций и эксплуатации раздвижных ворот
  34. Консольный механизм
  35. Колесные ворота
  36. Откатные ворота своими руками: фотоотчет с пояснениями
  37. Проектирование чертежа
  38. Окончательная установка ворот
  39. Декор
  40. Изготовление полотна ворот

Большинство автолюбителей предпочитают откатные ворота классической модели благодаря ряду преимуществ:

  • Удобство использования на практике, особенно, при автоматизации конструкции.
  • Небольшие финансовые вложения.
  • Устойчивость конструкции (традиционные ворота легко может повредить сильный ветер).






Несмотря на большое количество очевидных достоинств, недостатки у подобных строений всё же имеются:

  • При проведении строительных работ необходимо приобретать специальную фурнитуру.
  • Понадобится тщательный и детальный расчёт размеров отката, налаженность действий при монтаже крепежей и деталей.
  • Для обустройства раздвижных ворот на роликах своими руками понадобится достаточно много свободного места.

Для создания качественной конструкции необходимо залить прочный фундамент с предварительной оценкой подлежащего грунта.

Устройство конструкции. Основные элементы

Для тех, кто интересуется чертежами откатных ворот и установкой конструкции своими руками, ниже приведена схема с нижним расположением консоли.



Полотно крепится к металлической раме (1) из профильной трубы. К ней же приварена направляющая балка (2) со специальным профилем, внутри которого располагаются роликовые каретки (3). При этом балка передвигается вместе с полотном вправо-влево по кареткам, закрывая и открывая ворота. Основную нагрузку берут на себя балка и роликовая система, особенно при закрытии и полном открытии створки. С целью снижения нагрузки при полном закрытии предусмотрен концевой разгрузочный ролик (4), который входит и упирается в нижний улавливатель (5). С другой части ворот створку при полном открытии фиксирует съемный ролик с ограничителем уловителем, но на этом рисунке он не представлен.

Просматривая видео на тему, как сделать откатные ворота своими руками, можно увидеть, как умельцы решают проблему боковых укачиваний. Чтобы лишить ворота данной динамики устанавливается направляющая с роликами (7) и верхний уловитель (6), который снижает парусность ворот при закрытом состоянии. Несущая балка оснащена заглушками (8), защищающими ее от попадания внутрь инородных предметов и грязи. Для монтажа всей конструкции предусмотрены три силовых элемента: опорный (9) и ответный (10) столбы, а также фундамент (11). Если на территории имеются довольно прочные колонны (из кирпича, бетона или металла), то они могут быть задействованы в качестве воротных опор. Если такие отсутствуют, то возводить их придется отдельно из профильной металлической трубы. Основание для откатных ворот лубом случае придется обустраивать отдельно.

Консольная конструкция легко оснащается автоматикой. Электропривод обычно устанавливают между роликовых кареток (тележек). Для приведения створки в движение, сбоку крепят зубчатую рейку. Привод комплектуют блоком управления и прочими устройствами, отвечающими за безопасность.

Как высчитать оптимальную ширину проема?

При составлении проекта по установке откатных ворот своими руками необходимо ответить на самый главный вопрос: как высчитать ширину проема? В данном контексте под шириной ворот будет подразумеваться ширина створки, т.е. свободное пространство между силовыми элементами при полностью открытых воротах. Чтобы ответить на этот вопрос нужно выяснить пару моментов.

  1. Какие автомобили будут въезжать через эти ворота?
  2. Под каким углом будет въезжать транспорт (особенно грузовой)?

Исходя из практики, откатные ворота должны иметь такую ширину, чтобы при их пересечении, между опорными столбами и зеркалами с каждой стороны сохранялся зазор не менее 30-50 см.

Угол въезда грузовых машин составляет 45 градусов по отношению к линии ворот. Т.е. для того, чтобы на участок проехал КамАЗ шириной 2,9 метра под углом 45 градусов без учета зазора, то получается, что ширина проема должна составлять 4,1 метра. Однако равняться на эти данные нельзя. Во-первых, потому что не учитывался зазор, а, во-вторых, случается, что проезжающая через ворота машина может по той или иной причине качнуться или соскользнуть в сторону из-за наледи и т.д. Учитывая все это, специалисты рекомендуют изготавливать самодельные откатные ворота с шириной проема не менее 4,5 метра (в идеале 5 метров).

Все вышеописанное касалось ширины проема конструкции. Если говорить о ширине створки, то она должна быть на 20 см больше. Если пренебречь данным условием, то при закрытых воротах будет видна щель. В случае, когда готовое полотно одинаковой ширины с проемом, можно попробовать исправить ситуацию, сместив воротные столбы чуть ближе друг к другу, чем планировалось изначально. Ширина проема уменьшится на 15-20 см, зато не появится щель.

Откатные ворота своими руками – сборка и сварка каркаса

Размеры ворот на проем 4 метра: 6000х2000 мм.

Для изготовления несущей рамы потребуется:

  • Направляющая консоль 70х60х3,5 мм или 86х94х5 мм (размеры консоли зависят от общего веса, ширины перекрываемой проезжей части, высоты полотна).
  • Профильная труба для изготовления внешней рамы, 60х40х2мм,
  • Профиль для сборки обрешетки 20х20х1,5 мм.

Важно! Консоль следует приваривать уже к готовому каркасу.

Монтаж раздвижных ворот

После застывания фундамента можно переходить к монтажу каркаса сдвижных ворот.

Определение границ положения, сборка роликовых опор

Чтобы начать собирать роликовые опоры (каретки), отмечаем точки их крепежа:

  1. От наружной части стойки забора, которая выступает ограничителем проезда, отступаем 15 см и опускаем перпендикуляр по закрепленной ранее веревке до пересечения с закладной. Это точка для монтажа первой каретки.
  2. Берем общую длину откатных створок. Отнимаем от нее 100 мм. Полученный результат прокладываем от края стойки забора через весь проезд. Опускаем перпендикуляр до пересечения с закладной. Здесь ставим отметку для монтажа второй каретки.

Рекомендуется в качестве вспомогательного элемента использовать регулировочные пластины. Это позволит без вреда для всего механизма исправить возможные погрешности в расчетах.

В соответствии с полученной разметкой, крепим пластины, сваривая аккуратно методом прихвата. Сверху ставим каретки.

Полотно ворот ставим на ролики. Таким образом проверяем, верны ли  расчеты.

При отсутствии ошибок далее мы должны:

  1. Снять полотно с кареток.
  2. Аккуратно открепить каретки от пластин.
  3. Надежно приварить регулировочные пластины к закладной.
  4. Установить и зафиксировать роликовый механизм.
  5. Закатить на них обратно полотно створок.
  6. Попробовать закрыть ворота.
  7. Проверить уровнем горизонталь.

Если у вас нет навыков работы со сварочным аппаратом, стоит обратиться к специалистам.

Регулировка положения роликовых опор

Проводится как по вертикали, так и по горизонтали.

Чтобы правильно отрегулировать пластины, чуть откручиваем верхние гайки роликовых опор, откатываем полотно от крайнего закрытого к крайнему открытому положению. Это делается, чтобы каретки заняли нужное место внутри консоли. Теперь необходимо затянуть гайки.

Если после регулировки створка станет хуже двигаться, то крепеж следует ослабить.

Фиксация накатного (концевого) ролика и заглушки несущего профиля

Накатный ролик размещаем внутри направляющего профиля с другой стороны от роликовых опор. Затягиваем болты. Для надежности фиксации между крышкой концевого ролика и консоли проводим точечную сварку.

Заглушка производится из резины. Перед крепежом прогреваем ее строительным феном. После чего вставляем внутрь консоли сбоку роликовых кареток.

Крепеж верхнего направляющего ограничителя (кронштейна)

Делаем крепеж роликов послабее. Монтируем ограничитель вверху столба ограждения так, чтобы была захвачена верхняя кромка створки. Выставляем ворота по вертикали.

Обшивка полотном

Для дачного ограждения в качестве материала рамки берут профтрубу размерами 60*40*2 мм, для обрешетки хватит трубы 20*20*1,5 мм.

Все элементы рамки привариваем между собой. Направляющий профиль привариваем к уже готовой рамке в последнюю очередь.

Если вы хотите выполнить обшивку ворот быстро и дешево, то берите профлисты. Их можно заказать уже нарезанными по индивидуальным замерам или купить стандартными и разрезать самостоятельно.

Красивые конструкции получаются с применением:

  • художественной ковки;
  • металлической филенки;
  • натурального дерева;
  • сэндвич-панелей.

Отделка тяжелыми материалами потребует покупки усиленного комплекта фурнитуры весом от 700 кг, направляющей консоли 86*94*5 мм.

Для обшивки профнастилом хватит стандартного набора.

Монтаж материала проводится в такой последовательности:

  1. Первый лист вкладываем внутрь сваренной рамки. Фиксируем к обрешетке саморезами.
  2. Второй прикладываем внахлест к предыдущему на одну волну.
  3. Процедуру повторяем до полного заполнения рамки.
  4. Как альтернативу саморезам применяем клепку.

При обшивке металлической филенкой материал клепается или приваривается к обрешетке.

Монтаж верхнего и нижнего улавливателей

Основная функция нижнего ‒ снять часть нагрузки с роликовых опор при закрытых откатных воротах. Крепеж выполняем, когда ворота закрыты.

Для этого:

  1. Створку закрываем.
  2. Нижний улавливатель ставим вплотную под концевой ролик.
  3. Делаем отметку для монтажа.
  4. В этом месте фиксируем нижний улавливатель.
  5. Проводим регулировку, если нужно.

Верхний улавливатель предотвращает ворота от раскачивания в закрытом положении. Внешнюю раму крепим скобами. Улавливатель выставляем в одной плоскости с нижним.

Порядок монтажа:

  1. Ворота закрываем.
  2. От нижнего улавливателя проводим параллель до пересечения верха рамы.
  3. Ставим отметку.
  4. Крепим верхний улавливатель.

Регулируем фиксаторы при необходимости.

Установка автоматики (для отдельных типов ворот)

В комплекте с электроприводом поставляется 4 метровых отрезка зубчатой рейки. Эта деталь обеспечивает беспрепятственное движение створки. Рейка монтируется вдоль всего направляющего профиля. Подходит всем изделиям любого производителя.

Важно учесть, что если вам потребуется больше четырех метров рейки, их придется покупать отдельно.

Установка кирпичных столбов

  1. Первый этап строительных работ заключается в подготовке проёма для откатных ворот.
  2. Выбранный проём ограничивают двумя кирпичными столбами.
  3. В каждый стол оборудуют по 3 закладных, которые должны быть обращены в сторону двора.
  4. Именно на закладные в последствии будут крепиться нашельники.
  5. В качестве крепежа для закладных можно использовать трубу из стали.

В процессе строительства столбов особое внимание уделяют их прочности, ведь от данного критерия зависит устойчивость ворот и роликов.

Кроме того, каждый столб устанавливают на фундамент, глубина залегания которого должна располагаться ниже уровня промерзания грунта.

Заливка фундамента для конструкции

Данному этапу самостоятельной работы следует уделить максимально пристальное внимание, ведь от качества выполнения будет зависеть срок эксплуатации конструкции, удобство повседневного использования.

Весь процесс можно разделить на несколько этапов:

  • Подготовка грунта.
  • Сборка каркаса из армированного железа.
  • Сборка закладных и установка каркаса в грунте.

Завершают монтаж заливкой конструкции цементным раствором.

Пошаговая инструкция по подготовке фундамента для откатных ворот своими руками:

  1. После предварительной разметки (расчет проема отката) необходимо выкопать траншею, ширина которой составляет примерно 0,4 метра.
  2. Глубина подготовленного котлована представляет более вариабельную величину, и зависит от предполагаемой нагрузки.
  3. Например, вес воротной створки 800-1000 кг предполагает глубину до 0,4 метров.
  4. Рекомендуемые строительные нормы можно узнать в нормативно-правовой базе для строений и конструкций.
  5. На дно траншеи и опалубки укладывают геотекстиль, а оставшиеся стыки соединяют при помощи металлических скоб.
  6. Следующим этапом варят каркас из арматуры. При желании можно предварительно ознакомиться со схемами и чертежами каркаса откатных ворот, выполненных своими руками.
  7. На схемах заметно, что опоры представляют собой три прямоугольных основы из армированного железа с вертикальными и поперечными балками. На практике важно оценивать сечение арматуры, которая должна выдерживать нагрузку бетонного слоя.
  8. Далее монтируют анкера, а саму конструкцию опускают в подготовленную траншею.

Последний этап подготовки основания – это заливка бетонного раствора. По периметру траншеи размещают опалубку, готовят цементную смесь. Армированный каркас фиксируют в строго вертикальном положении, а затем постепенно заливают раствор бетона.

Важно создать качественное уплотнение бетона, чтобы конструкция обладала должной прочностью, и со временем не появлялись трещины на поверхности.

В последнюю очередь бетонируют рельс, по которому будет передвигаться подвижной ролик на воротах. Крепление данной детали в цементе обеспечивает устойчивость и длительный срок службы конструкции.

Монтаж подвижных ворот

Опалубку с фундамента снимают после полного застывания. В среднем, работу можно продолжать после 5-7 дней. Дальнейшая задача мастера заключается в монтаже и сборке самих ворот.

Инструкция, как сделать откатные ворота своими руками:

  1. На первом этапе самостоятельной работы следует подготовить каркас (раму). В качестве наиболее оптимального материала используется металлический профиль или профильная труба. Данный материал доступен по низкой стоимости, обладает достаточной прочностью, с ним легко работать в домашних условиях.
  2. Рама представляет собой конструкцию из двух остовов. Наружный каркас выполняет роль опоры, второй остов предназначен для последующей обшивки ворот. На видео монтажа откатных ворот своими руками видно, как необходимо соединять две рамы между собой.
  3. Все детали (после резки и обработки антикоррозийным составом) раскладывают на ровной площадке в виде будущей конструкции. Затем, последовательно привариваются все детали в соответствии с подготовленной схемой сборки.
  4. Используя струбцины для надежной фиксации, приваривают по нижней поверхности ворот направляющую деталь.

Завершают работу креплением отделочного материала. Его состав, внешний вид, толщина полностью зависит от пожеланий будущего владельца.

Устройство ворот: подготовительный этап

Металлические откатные ворота

В первую очередь необходимо осмотреть участок. Если пространство и рельеф позволяют установить откатную конструкцию, разрабатывается проект. Лучше всего обустройство ворот совместить со строительством забора. В этом случае характеристики столбов и их расположение будут полностью отвечать задаче.

Оптимальное расстояние между столбами ворот – 4 метра. Такая ширина проезда является стандартной в европейских странах, поэтому импортная фурнитура и комплектующие для откатных ворот изготавливаются под эти требования. Кроме того, четырехметровый проезд упрощает въезд с узкой улицы.

Столбы должны быть прочно закреплены в грунте, располагаться строго вертикально, в одной плоскости с забором.

Нагрузку от сдвижных ворот способны выдержать столбы:

  • из железобетона или кирпича, если сечение составляет не менее 200х200 мм (кирпичная кладка монтируется вокруг столба из трубы квадратного или круглого сечения)
  • из стальной профильной трубы сечением не менее 600х400 мм

Схема проема для откатных ворот

Кирпичные и железобетонные столбы должны быть снабжены стальными закладными пластинами 100х100х5 мм для крепления элементов ворот. Пластины устанавливаются заподлицо по 3 штуки на столб со стороны двора, с отступом 10 см от края проема. Нижняя пластина монтируется в 20 см над нулевой отметкой (уровнем поверхности въезда в ворота), верхняя – на 20 см ниже верхнего края столба,  центральная – посередине между ними.

Расчистка и разметка территории

Характер действий зависит от имеющегося в зоне предполагаемой установки ворот покрытия. Если вокруг открытый почвенный слой, то снимают верхушку с растительностью. От других вариантов покрытий придется избавиться, обнажив дерн.

Для удобства последующих работ нужна разметка в месте установки будущих откатных ворот. Используют арматуру и электроды. Элементы прокладывают по периметру прямоугольника.

Арматуру углубляют, оставляя на поверхности не более 20 см. Между осями накладывают леску. При необходимости дополнительно выполняют временные направляющие.






















Как оснастить их автоматикой

Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:

  • зубчатую рейку;
  • электропривод;
  • сигнальную лампочку;
  • концевые выключатели или фотоэлементы;
  • пульт ДУ;
  • блок управления.

Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.

Комплект автоматики для откатных ворот

Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.

  1. К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.
  2. При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.

    Привод откатных ворот, как и опорные ролики, крепят посредством регулировочной площадки

  3. При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.
    Монтаж зубчатой рейки
  4. На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.

В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.

В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.

Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот

При покупке фурнитуры учитывайте:

  • общий вес ворот;
  • ширину проезжей части;
  • высоту створок.

В стандартную комплектацию входят:

  • две роликовые опоры;
  • направляющий профиль;
  • верхний ограничитель;
  • накатной ролик;
  • заглушка;
  • верхний и нижний улавливатели.

Регулировочные пластины не входят в комплект и покупаются отдельно.


Фото: фурнитура, автоматика и консольная балка

Разберем перечни фурнитуры в зависимости от веса ворот.

300-500 кг

Зачастую такой вес имеют ворота из профнастила или дерева на металлическом каркасе.

В этом комплекте направляющая консоль делается размерами  60*70*3,5 мм. Длина ‒ 5, 6, 7 м.

Основной материал фурнитуры для конструкции до 300 кг ‒ усиленный полимер, до 400 кг ‒ металлополимер, до 500 кг ‒ металл.

Выбирая роликовые опоры, учитывайте частоту использования ворот. Для дома хватит полимерных изделий. Если же у вас несколько автомобилей или забор установлен на производстве, то лучше взять более усиленные варианты из металлополимера или металла.

Средний срок гарантии на набор фурнитуры составляет 5 лет.

600-700 кг

Набор приобретается, если проект предусматривает тяжелые ворота с калиткой из ковки, сварных решеток.
Материал ‒ металлополимер усиленный.

Количество компонентов фурнитуры аналогично предыдущему типу.

800-1000 кг

Если придется собирать откатной механизм длиной до 8 м с применением тяжелого секционного материала, то здесь лучше купить комплект до 800-1000 кг.

Консоль, которая будет направлять движение створки, поставляется длиной 6‒12 м, размерами 86*94*5 мм.

Основной материал ‒ нержавеющий металл.

1100-1500 кг

У большинства производителей есть усиленные комплекты, которые позволяют построить откатную систему с перекрытием проемов до 9 м и весом 1100‒1500 кг. Они получили название «СУПЕР».

Редко применяются в частном секторе, чаще – в промышленности, производственных учреждениях.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.


Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.


Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.


Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.


Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.


На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Особенности расчета ворот


Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

  1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
  2. Расчет противовеса.
  3. Оценка веса сооружаемой конструкции.
  4. Изготовление эскиза или чертежа.

Расчет ширины и высоты конструкции должен отталкиваться от асссортимента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.


Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

  • ширине проема;
  • технологическим отступам открытия/закрытия;
  • минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Расчет веса

Это значение определяется исходя из веса используемого материала:

  • Профнастил ~ равен 4 кг/м2.
  • Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

Особенности конструкций и эксплуатации раздвижных ворот

Раздвижные ворота различаются по конструкциям и бывают:

  • рельсовыми;
  • подвесными;
  • консольными.


рельсовые

консольные

подвесные

Чтобы определиться с выбором конструкции, подходящей для вас, рассмотрим каждую подробнее. Различаются они не только способом эксплуатации, но и сложностью чертежа, и длительностью работ.

Консольный механизм

Здесь откатное полотно установлено поверх направляющего рельса. Преимущества данного сооружения следующие:

  • отсутствие ограничителя по верху, что немаловажно, если на территорию будет заезжать не крупногабаритный транспорт;
  • большая парусность;
  • механизм непросто взломать;
  • простота чертежа и возведения;
  • легко изготавливаются самостоятельно;
  • подвесные ворота.

Как понятно из названия, крепятся на рельс снизу. Они подойдут для гаража, ангара и других крытых построек. При установке их на приусадебном участке стоит помнить, что крупная техника и транспорт не смогут проехать во двор. Монтаж их сложнее.

Колесные ворота

Это наземная модель, и она имеет массу недостатков:

  • При монтаже направляющий рельс крепится прямо в бетон или грунт, поэтому потребуется повышенное количество роликов для плавного скольжения.
  • Конструкция располагается непосредственно на земле, это повышает риск засорения и блокировки механизма.
  • Летом и в межсезонье внутрь будет попадать мусор, трава и листья, в зимнее время наледь. При дождях и таянии снега металл подвергнется коррозии.

Чтобы сделать выбор в пользу какого-то варианта, нужно исходить из личной ситуации: живете ли вы в доме постоянно, или приезжаете, время от времени, будет ли заезжать на придомовую территорию транспорт и т.д.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

  • профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
  • швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
  • арматура 12 мм — 6 м;
  • электроды — 2 кг;
  • краска — 3 банки, кисти, заклепки;
  • цемент М-400 — 5 мешков;
  • профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилась рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбу

Примерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упоры

Верхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Так выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Проектирование чертежа

Схема или чертеж раздвижных ворот делается после осуществления всех замеров. Чертеж со всеми расчетами заказывается в специализированных фирмах. Можно найти готовые эскизы в интернете, сделать их самостоятельно или воспользоваться приведенными ниже. Для конструкций с пролетом 4 метра можно выбрать один из двух представленных чертежей.

В первом случае силовая рама больше проема на 10%, что увеличивает расход облицовочного материала. Стоимость всей конструкции при этом не сильно возрастает, тем не менее, целесообразности в таком увеличении трат чаще всего нет. Поэтому рассмотрим второй чертеж, все расчеты будем производить исходя из него.


На чертеже должны быть точно обозначены все размеры, места сварки и креплений. Крепление зубчатой рейки возможно как к несущей балке, так и к нижнему профилю рамы.

Для легких ворот обшиваемых профилем шириной 4 метра и высотой 2 метра понадобятся:

  • Несущая балка, представляющая собой рельс, верхняя часть которого сплошная, а в нижней части имеется продольный вырез. Лучше выбирать конструкцию из холоднокатаной стали. Балка устанавливается на консольные блоки и перемещается на несущих роликах. Размер рельса в данном случае 60х70 мм, необходимая длина 6 метров.
  • Для силовой рамы нужен профиль прямоугольного сечения 60х40 мм и толщиной металла 2 мм отрезками:

  1. 1 отрезок длиной 4 метра;
  2. 1 отрезок – 6 метров;
  3. 2 отрезка – примерно по 2 метра;
  4. 1 отрезок – около 2,8 метра.

Итого понадобится почти 17 метров такого профиля.

  • Для каркаса подойдет профиль прямоугольного сечения 20х20 мм или 30х20 мм с толщиной металла 2 мм. В общей сложности нужно около 24 метров профиля.


  • Для закладной потребуется швеллер шириной 20-40 см и длиной, равной ½ проема ворот: данном случае – 2 метра. Толщина металла должна быть не меньше 3 мм. На швеллер будут устанавливаться, крепиться сваркой консольные блоки, механизм электропривода.

  • Для каркаса фундамента необходимо не менее 15-20 метров арматуры сечением 12-16 мм.

Толщина и размеры каждой части чертежа напрямую зависят от материала, который будет использоваться для обшивки створки.

Если облицовка производится профилированным листом или поликарбонатом, достаточно комплектующих, указанных выше.

Если же планируется обшивка стальными листами или ковка, то понадобятся более прочные элементы. После подготовки чертежа и вычисления точных размеров всех его составляющих можно переходить к закупке материалов и изготовлению ворот.



Окончательная установка ворот

Завершающий этап сборки – это крепление ворот после обшивки.

Пошаговая инструкция по установке откатных ворот своими руками:

  1. Две каретки располагают на максимальном расстоянии друг от друга, но в пределах длины хвостовика.
  2. В направляющую деталь (на раме) устанавливают подвижные ролики.
  3. Раму устанавливают на каретки, выравнивают, а далее каретки приваривают непосредственно к швеллеру, залитому в бетонном основании.
  4. Сварочные работы проводят последовательно, чтобы в случае обнаружения дефекта провести коррекцию монтажа.
  5. Следующим этапом приваривают поддерживающие ролики к профильной трубе на кирпичных столбах.



При необходимости производят удаление сварочных грубых швов, коррекцию и устранение дефектов, неровностей.

Декор

Кованые откатные ворота считаются прочными, долговечными и красивыми. Они прекрасно сочетаются с кирпичными или с каменными заборами и опорами, а также с деревянными вставками.

При этом они могут быть как открытого, так и закрытого типа. Металлические узоры заметно украшают лицевую сторону забора. Они могут быть изготовлены по специальным эскизам, тем самым подчеркивая индивидуальность и вкусы хозяина. Но в то же время дорогие ворота могут привлечь злоумышленников, поскольку недвусмысленно намекают на финансовое положение владельца недвижимости.

В целях удешевления изделия кованые ворота могут быть изготовлены по типовому чертежу. Здесь зачастую применяется технология прямого проката. Каких-либо украшений и вензелей не предусмотрено, только классическое оформление.



Поскольку ворота устанавливаются на улице, очень важно, чтобы на этапе производства они были обработаны. Для этого применяется холодное оцинкование. Сварные швы зачищаются, обрабатываются грунтовкой и красятся. В качестве лакокрасочного покрытия используется спецэмаль любого цвета.

Любители деревянных конструкций закрепляют на металлический каркас обработанную древесину. С точки зрения утяжеления конструкции это не совсем оправдано, поскольку может сильно повлиять на опорные столбы и на другие элементы.

Меньше весят листы профнастила и евроштакетник. Они крепятся к металлической раме при помощи специальных метизов и шуруповерта. Допустимо использование заклепочника. Заклепки прижимают металлические листы с большей эффективностью, чем саморезы. Саморезы можно скрутить, а заклепки демонтировать проблематично.


Большое распространение на Западе имеют сэндвич-панели. Они отличаются небольшим весом, легкостью монтажа и доступной ценой. В магазинах встречаются изделия коричневого или белого цвета.

Не стоит забывать и об аэрографии. Рисунок делает профессиональный художник при помощи спецоборудования. Стоимость его работ, конечно, зависит от сложности рисунка.

В целях экономии можно приклеить специальные типографские картины. Объемные 3D наклейки выделяют и, в то же время, маскируют ворота.

Изготовление полотна ворот

Пока бетон схватывается, изготавливаем раму. Для этого направляющий рельс (длиной 6 м) необходимо расположить на ровной поверхности разрезом вниз и приварить профильную трубу (60х30х2 мм) – прихватки по 2-3 см, расстояние между ними – 20-25 см. На эту трубу затем устанавливаем и привариваем вертикальные стойки (труба 60х30х2 мм), обязательно выдерживая прямой угол. Затем приваривается верхняя труба (60х30х2 мм) и треугольник-противовес – наружная рама готова. Осталось только вварить внутреннюю трубу (40х20х2 мм) – и рама для откатных ворот готова. Теперь необходимо зашлифовать углы, приготовить (очистить и обезжирить) металлические элементы к грунтовке, нанести грунтовку и покрасить раму.

Декоративные ворота рельсового типа

Для большей экономии можно установить откатные ворота своими руками

Совет! Зашивку рамы начинают после высыхания краски, используя для этого профнастил (металлический или пластик), дерево, металлические листы и т. д., которые, в зависимости от материала, могут крепиться дюбелями или шурупами.

Откатные ворота из нержавеющей стали

Источники

  • https://gidpodelok.ru/otkatnye-vorota-svoimi-rukami/
  • https://gruppa-masterov.ru/stati/otkatnye-vorota-svoimi-rukami.html
  • https://montazh-zaborov.ru/otkatnye-vorota/
  • https://krrot.net/otkatnue-vorota-svoimi-rykami-chertegu/
  • https://svoimirykami.guru/otkatnye-vorota-na-dache-svoimi-rukami/
  • https://maja-dacha.ru/vorota-otkatnyie-svoimi-rukami/
  • https://stroychik.ru/zabor/otkatnye-vorota-svoimi-rukami
  • https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/
  • https://ZonaZabora.ru/vorota/otkatnye/
  • https://kak-sdelano.ru/zabor/otkatnyie-vorota-svoimi-rukami
  • https://stroy-podskazka.ru/vorota/otkatnye/delaem-svoimi-rukami/
  • https://dekoriko.ru/vorota/otkatnye/svoimi-rukami/
  • https://idoom.ru/dacha-i-sad/vorota-otkatnye-svoimi-rykami-57-foto-vidy-osobennosti-ystroistva-i-montaja. html

Откатные ворота своими руками — стоимость ворот в Москве — Откатные ворота под ключ

Откатные ворота своими руками

На этой странице мы приветствуем смелых и рукастых людей, кто не ищет легких путей и решил построить ворота своими руками.

Мы поделимся секретами и подарим реальные ЛАЙФХАКИ а также предложим реальные подарки в наших SUPER комплектах!

Вы найдете чертежи и схемы для сборки откатных ворот с размерами наиболее популярных типоразмеров. Даже если Ваш размер будет отличаться от предложенных, вы обязательно поймете алгоритм расчета и сможете спроектировать ваши ворота самостоятельно!

Как сделать правильные сдвижные ворота самостоятельно не ошибиться с размерами и с расчетом конструкции?

Здесь мы поделимся секретами, дадим схемы, эскизы разберем конструкцию откатных ворот и подарим реальные ЛАЙФХАКИ как сделать и установить сдвижные ворота своими руками!
Для своего проекта Вы найдете чертежи и схемы для сборки откатных ворот с размерами наиболее популярных типоразмеров. Даже если Ваш размер будет отличаться от предложенных, вы обязательно поймете алгоритм расчета и сможете спроектировать ваши откатные ворота самостоятельно!

В этой статье не будет воды. Все только по сути!

Итак, сразу условимся: если Вы не сварщик и у Вас нет сварщика НЕ НАДО делать попытки построить откатные ворота «с нуля»! Без соответствующих навыков вы измучаетесь, потеряете деньги и время!

Для людей , кто не имеет навыков сварщика но хочет сэкономить у нас есть отличные предложения готовых к установке комплектов.

Если вы читаете этот абзац, значит Вам или вашему специалисту — металлисту НЕ НУЖНО ОБЪЯСНЯТЬ что такое сварочный стол, как работать с профильной трубой, что такой болгарка, струбцина и т.п.

Итак, поехали!

Замер проема откатных ворот.

B — ширина проема

L — длина ворот ( B+ 50%) — столько места нужно вдоль забора для отката ворот!

H — высота проема (это высота ворот в смонтированном виде!)

h — просвет от фундамента ворот до нижней кромки ворот.

ВАЖНО: этот размер (h) меняется в зависимости от: применяются или нет подставки регулировочные (они увеличивают просвет), а также от производителей. Без подставок просвет под воротами составит от 70 до 100 мм, с подставками этот размер от 100 до 140 мм.

Расчет откатных ворот

Для примера возьмем такие параметры проема для сдвижных ворот:

B — (ширина проема) — 4000 мм

Н — (высота проема) — 2000 мм

h — (просвет под воротами) — 100 мм

Материал откатных ворот: рама стальная профильная труба 60х40х2 (Вес 1 м.пог. — 3,13 кг)

Подрамник стальная профильная труба 20х20х2 (Вес 1 м.пог. — 1,16 кг)

Примерный вес полотна ворот 4000х2000 (смотри чертеж) составит 80 кг. (БЕЗ НАПРАВЛЯЮЩЕЙ)

Подбираем комплектующие для сдвижных ворот.

Здесь есть три основных вида (у всех производителей):

маленькая (микро) балка — для откатных ворот весом до 350 кг. сечением 55х60 мм

эко (полусредняя) — для откатных ворот весом до 500 кг. сечением 60х60 мм

средняя (евро) направляющая — для сдвижных ворот весом до 800 кг. сечением 90х90 мм

большая (макс или гранд) направляющая — для раздвижных ворот весом до 2200 кг. сечением 130х130 мм

ВНИМАНИЕ! Все размеры здесь даны усредненные. Для более точных размеров заходите в раздел комплектующие для откатных ворот и в карточках товара вы найдете точные размеры и толщины всех балок (направляющих) по производителям.

В нашем случае подойдет минимальный комплект, сечение балки 55х60 мм, для откатных ворот массой до 350 кг.

Смотрим чертеж откатных ворот для проема 4х2.

Так как высота проема 2000 мм , а нам нужен просвет под воротами 100 мм. Высота полотна ворот будет 1900 мм.

Расcчитываем высоту обшивки откатных ворот:

Высота полотна 1900 — высота направляющей 55 мм — толщина рамы снизу 40 мм — толщина рамы сверху 40 мм — 5 мм технический зазор = 1760 мм.

Итак: высота обшивки для полотна ворот составит 1760 мм.

ВНИМАНИЕ! Частые ошибки!

Ошибка при расчете высоты обшивки откатных ворот.

Человек думает: «так как высота моего забора 2 м (а еще остались листы от забора высотой 2м) нужно сделать раздвижные ворота под 2-х метровый лист».

И получает ворота которые рассчитаны от высоты обшивки 2 метра:

2000 мм (обшивка) + 40 мм (верх рамы) + 40 мм (низ рамы) + 55 мм (размер направляющей) + 5 мм зазор = 2140 мм + 100 мм зазор под откатами воротами = 2240 мм.

При этом ворота оказываются выше забора! (Не очень эстетично)

Ошибка при креплении обшивки откатных ворот

Зашивку откатных ворот не крепите «ВНАХЛЕСТ» на раму, а крепите «ЗАПОДЛИЦО» на внутреннюю обрешётку. Это связано с тем, что верхние ролики от бокового качения зажимают раму ворот с двух сторон. Если там будет обшивка профлист, то ворота не смогут катиться между ними.

Фундамент для откатных ворот

Фундамент для откатных ворот бывает двух вариантов: фундамент на винтовых сваях и бетонный фундамент.

1) Фундамент для откатных ворот на винтовых сваях (свайный фундамент) состоит из: винтовых свай, которые вкручиваются в грунт и швеллера, который крепится к винтовым сваям.

2) Бетонный фундамент состоит из армированного швеллера (закладной), и бетонного фундамента — ленты. Ниже разберем оба эти варианта.

Делаем фундамент на винтовых сваях.

Многие задают вопрос :

  • Как вкрутить сваю вплотную к столбу ведь там должна быть закладная для сдвижных ворот ?
  • Как закрепить швеллер и воротный столб на одной свае?
  • Как разметить и раcсчитать винтовой фундамент?

У нас есть такие знания и технология! Мы поделимся своим опытом и дадим инструкции как сделать фундамент на винтовых сваях легко и с наименьшими затратами.

Для примера разберем обустройство свайного фундамента для ворот на проем 4 метра. Ворота на комплекте микро (до 350 кг).

Нам потребуется :

  • винтовые сваи 108х2000 мм. — 2 шт,
  • уголок 75х75 — 1,2 м. пог. (можно меньше),
  • швеллер 160х2000мм — 1 шт.,
  • пескобетон 50 кг — 1 мешок.

Наш способ обустройства свайного фундамента для откатных ворот не требует точной разметки положения свай. На этапе разметки важно определить уровень по высоте монтажа закладного швеллера.

НАПОМИНАЕМ: просвет от швеллера до нижней кромки ворот на комплекте микро с подставками регулировочными составляет 100 — 120 мм .

Сваи вкручиваем на стороне отката ворот по схеме:

Если по какой-либо причине свая смещается от предварительной разметки — это не критично. Нам важно вкрутить сваи ниже глубины промерзания (Москва и МО — 1500-1600 мм). И с помощью закладных уголков (вместо оголовков для свай) сделать широкие площадки для крепления закладного швеллера.

Пошаговая инструкция обустройства фундамента откатных ворот на сваях:

Вкрутить сваи ниже глубины промерзания как показано на схемах.

Обрезать вкрученные сваи до нужного уровня (учитывая, что еще прибавится толщина уголка (4-5 мм) и высота стандартного швеллера 60 мм). Обрезанные сваи должны быть НА ОДНОМ УРОВНЕ!

Засыпать внутрь свай пескобетон.

Изготовить и приварить к сваям закладные оголовки из уголка. (как на схеме).

Уложить швеллер на закладные и надежно его приварить (как на схеме).

В чем преимущество применения закладных уголков вместо стандартных оголовков?

Оголовки свай это стальные площадки 200х200 мм. Чтобы уложить на них швеллер нужно точно вкрутить сваю. Часто не получается вкрутить сваю по разметке, она уходит вбок и уже невозможно уложить швеллер прямо на нее. Также достаточно проблематично вкрутить сваю вплотную к столбу или к забору. Применение закладных уголков снимает эту проблему на 100%. Вы получаете широкую и очень прочную поверхность для крепления швеллера там, где Вам удобно!

Если к откатным воротам вам нужны столбы вы можете приварить их прямо на эти закладные уголки. Вам не нужно на стороне фундамента вкручивать еще одну сваю под столб! Тоже самое со столбом уловителя. Вам, конечно, потребуется вкрутить еще одну сваю. Но, если он сместится от размеченной линии — не беда. Вы имеете широкую и надежную площадку для крепления столба в нужном месте.

Схема обустройства заливки бетонного фундамента для откатных ворот здесь:

Обратите внимание: там есть схема установки закладных на кирпичных столбах. Эти закладные предназначены для приварки навесных столбов. А уже на навесные столбы мы привариваем ловушки, и верхние ролики от бокового качения. Также эти навесные столбы будут являться кабель-каналами для прокладки кабеля фотоэлементов и сигнальной лампы. На них мы монтируем фотоэлементы и лампу.

Что такое и как сделать закладную для бетонного основания?

Смотрим чертеж .

Итак. Мы сделали подготовительные работы. У нас стоят столбы, есть фундамент, изготовлены откатные ворота.
Приступаем к финальной стадии — установка откатных ворот. Схемы прилагаем. Далее пошаговая инструкция установки откатных ворот. (Как делаем мы)
Если столбы кирпичные мы используем навесные столбы.

Смотри чертеж. Схема установки полотна откатных ворот, как на рисунке.


ЗДЕСЬ ВАЖНО: используйте при монтаже подставки регулировочные, они сильно облегчат монтаж и обслуживание откатных ворот потом!

Монтаж сдвижных ворот осуществляем «ПО МЕСТУ» , то есть без предварительной разметки.

Шаг 1. Обшиваем ворота с наружной стороны.

Шаг 2. Прикручиваем подставки регулировочные к роликовым тележкам, (роликовая тележка зажата между двух гаек) смотри фото регулировочные площадки.

Шаг 3. Закатываем роликовые тележки в балку откатных ворот.

Шаг 4. Устанавливаем откатные ворота в проем в положение «закрыто» так, как они должны стоять в проеме, раздвинув роликовые тележки максимально широко по швеллеру. ВНИМАНИЕ: первую роликовую тележку (ближнюю к проему) нужно поставить минимум 10 см от края проема дальше за проем, в противном случае концевой ролик, (который вставляется в балку) при открытии ворот упрется в ролик тележки и не даст открыть ворота до конца. При установке ворот в проеме , используйте подставки (обрезки досок или что-то подобное). Ваша задача сейчас: выставить их в проеме как надо. (зазор между воротами и столбами 3-4 см. ЕСЛИ ЕСТЬ КАЛИТКА С РУЧКОЙ — ЗАЗОР БОЛЬШЕ для ручки!) Ворота в этом положении должны стоять по уровню. Роликовые тележки на подставках на минимуме.

Шаг 5. После того, как вы выставили ворота в проеме и вас все устраивает — приварите (так, чтобы можно было срезать) подставки с роликовыми тележками к закладной. Приварите кронштейн от бокового качения к столбу (как на схемах) ЗДЕСЬ ОБРАТИТЕ ВНИМАНИЕ НА МЕСТО УСТАНОВКИ КРОНШТЕЙНА.

Закрепите концевой ролик в направляющую. Откройте и закройте ворота полностью. Если на этом этапе все устраивает. Можно крепить Нижнюю и верхнюю ловушки. После того, как ловушки, верхний кронштейн с роликами, концевой ролик и заглушка балки установлены еще раз откройте и закройте ворота. Если ворота передвигаются плавно и вас устраивает, как они стоят в проеме можно приварить тележки основательно. В конце монтажа по необходимости отрегулировать ворота по уровню и высоте с помощью регулировочных подставок.

На этом теоретическая часть нашего урока закончена, надеемся, что наши советы помогут вам в нелегком деле постройки откатных ворот!

Если Вы еще не успели закупить материал и комплектующие для ваших практических занятий по обустройству сдвижных ворот, приглашаем Вас посетить наш интернет-магазин! Там вы сможете приобрести комплектующие, металл, закладные и автоматику для откатных ворот!

конструкция, чертежи, эскизы, фото. Схема откатных ворот своими руками с размерами

Изготовление откатных ворот значительно отличается от создания обычных систем открывания проходов в стенах или заборе. Для этого требуется дополнительное оборудование и применение специальных методик монтажа. Поэтому схема откатных ворот имеет свои конструктивные особенности, зависящие от конкретного места монтажа, назначения и принципа реализации механизма открывания.

Преимущества

Популярность таких систем напрямую связана с конструкцией. Дело в том, что она позволяет максимально экономить пространство. Типовая схема откатных ворот предполагает смещение двери вдоль стены, а значит, не требуется большого промежутка в области их работы. Учитывая это, на некоторых производствах или на промышленных объектах установка таких систем является обязательной. Также, благодаря особенностям конструкции и использованию специальных механизмов, именно в таких воротах проще всего реализовать механическое открывание и его дистанционный контроль.

Важным фактором, который является одним из решающих при выборе таких конструкций, является то, что их можно использовать, не выходя из машины. Не нужно самостоятельно выполнять открывание и последующую фиксацию створок, что сильно раздражает некоторых водителей. Это очень удобно, особенно при плохих погодных условиях.

Недостатки

Обычная схема откатных ворот требует наличия пространства вдоль стены или забора, которое необходимо для размещения створки. Также такие конструкции отличаются некоторой сложностью при изготовлении, что порой сказывается на стоимости работ. При этом могут потребоваться дополнительные материалы для реализации механизма перемещения. Подбирать конструкцию необходимо под конкретное место монтажа. Многие типовые решения могут просто не подходить к определенным участкам, хотя стоит рассмотреть отдельно все типы таких ворот, чтобы показать их основные характеристики.

Консольные ворота

Такие системы предполагают наличие специальной направляющей, которая обычно крепиться в нижней части на стене и именно она служит опорой для перемещения полотна. Такая схема откатных ворот своими руками изготавливается проще всего. Это довольно простая конструкция, которая очень распространена. Она позволяет использовать транспорт любой высоты и не имеет никаких ограничений. Однако при этом придется потратиться на длину полотна и изготавливать специальный фиксирующий портал даже на противоположной стороне от механизма проезда. Также к их недостаткам можно отнести высокую парусность, хотя при создании небольшого въезда это практически незаметно.

Подвесные ворота

Данные конструкции обычно устанавливают там, где уже есть ограничение въезда по высоте. Дело в том, что механизм их открывания располагается на специальном рельсе, сверху въезда. Это очень важно учитывать еще на стадии проектирования, поскольку необходимо принимать во внимание возможность проезда транспорта с большими габаритами. Типовая схема откатных ворот своими руками составляется довольно просто. Достаточно рассчитать принцип крепления верхней направляющей и уже на ней располагать сам механизм подвески. Чаще всего эти конструкции монтируют в пролетах между цехами или внутри больших помещений. Это позволяет сразу решить проблему с габаритами транспорта и использовать только достоинства этих систем.

Колесные ворота

Такие конструкции чаще всего используют при создании широких пролетов. Обычно схема и чертеж откатных ворот с размерами создается приблизительно. Дело в том, что окончательные замеры подвижного механизма лучше всего производить уже после монтажа рельса, по которому и будут ездить колесики. Эта конструкция считается менее практичной, поскольку даже незначительные препятствия или засоры на полу могут сказаться на качестве работы. Однако если необходимо создать довольно широкий пролет и нет возможности использовать подвесную систему, то этот вариант изготовления может показаться самым лучшим.

Чертеж

Если учесть все особенности разных конструкций, то можно понять, что необходим индивидуальный подход, чтобы создать откатные ворота своими руками. Конструкция, чертежи, схемы или эскизы, взятые с других объектов, могут не подойти к конкретному пролету или не соответствовать требованиям конечного пользователя. Поэтому профессионалы сначала рекомендуют подходить к данному вопросу исходя из потребностей и личных предпочтений.

Прежде всего определяют принцип работы конструкции и на основании этих данных делают чертеж полотна. Обычно при этом делают довольно прочный каркас, а его длину увеличивают на 40%. Это необходимые затраты, которые позволяют скрыть щель между створкой и стеной и при этом придают изделию дополнительной прочности.

Когда создается конструкция откатных ворот схемы или чертежи делают с учетом приобретения готовых узлов. К ним могут относиться рельсы, ролики или другие элементы заводского изготовления. Поэтому прежде чем приступать к работе, очень важно сразу уточнить о наличии этих узлов и узнать все их параметры. Это же относится и к автоматизированной системе открывания, которая может иметь свои особенности монтажа и поэтому нуждается в детальном отображении на чертеже.

Данный этап считается очень важным, поскольку от него зависит не только качество конструкции, но и срок эксплуатации, который будут иметь откатные ворота. Фото, схема или чертеж в этом процессе не помогут, потому что нужно учитывать индивидуальный ландшафт местности. При этом сразу стоит отметить, что опорные столбы с устройством запирания и уловителем лучше всего делать на одном монолитном основании. Это позволит избежать перекосов, которые происходят из-за неравномерного проседания грунта. Такой своеобразный фундамент лучше всего делать на глубину промерзания земли с учетом самой почвы.

  • Сначала выкапывают траншеи под сами столбы и соединяют их между собой.
  • На следующем этапе делают песочную подложку, в которую можно добавить небольшое количество щебня.
  • Если планируется установка системы автоматического открывания, то сразу лучше сделать подвод кабеля и других управляющих проводов.
  • Далее производят армирование, а в соединяющую траншею укладывают швеллер вверх плоской стороной. Он послужит основанием для рельсы или подвижной каретки. На данном этапе выполняют с использованием уровня, чтобы не допустить перекоса, который скажется на работе конструкции.
  • Затем производят бетонирование. При этом очень важно добиваться максимального удаления воздуха во время заливки. Поэтому некоторые мастера предпочитают использовать специальные вибраторы, которые погружают в раствор.
  • Устанавливать опорные колонны ворот нужно только после полного застывания бетона. Обычно их делают из кирпича, сразу проводя проводку и устанавливая посадочные места для фиксации металлических элементов.

Подбор фурнитуры

Создавая откатные ворота, чертежи, схемы, эскизы, конструкция или инструкция которых предполагает использование дополнительной фурнитуры, очень важно правильно подобрать все необходимые элементы. Они должны соответствовать один другому и подходить для решения конкретных задач. Учитывая это, профессионалы рекомендуют приобретать готовые комплекты. В них входят все необходимые узлы, позволяющие реализовать конкретный тип устройства с минимальными затратами. К таким элементам обычно относятся, ролики, тележки, концевики, уловители и направляющие рельсы. Это основные детали, создавать которые самостоятельно очень дорого и не имеет смысла.

Изготовление каркаса полотна и несущей рамы

Обычно для этих целей используют профильную трубу с прямоугольным сечением 60х30. Однако делая откатные ворота своими руками, чертежи, схемы или эскизы могут предполагать применение и других материалов. Стыковку всех элементов выполняют с использованием сварки. Усиливающий каркас можно делать из трубы 40х20. При этом очень важно чтобы он наваривался прямо по внутреннему периметру с ребрами жесткости и распорками.

Таким же способом изготавливают и несущие рамы. Однако они не нуждаются в усиливающем каркасе. Достаточно просто установить ребра жесткости и дополнительные распорки. После этого конструкцию красят и фиксируют на стену.

Установка основных узлов

На данном этапе может потребоваться электрическая схема откатных ворот и инструкция по монтажу такого оборудования, как ролики, каретки или направляющие. Все узлы устанавливают на свои места с учетом их конструктивной особенности и способа крепления. Чаще всего используют саморезы, предназначенные для работы с металлом или болтовые соединения. Некоторые специалисты рекомендуют сначала выполнить предварительный монтаж с последующей подгонкой всех деталей на месте. После этого можно будет произвести окончательную фиксацию.

Когда все узлы установлены на каркас, то можно монтировать раму для полотна на ее несущую конструкцию. Тут также необходимо подгонка с использованием уровня. Дверное полотно должно быть смонтировано идеально, поскольку только так можно добиться правильной работы изделия и продлить срок его эксплуатации.

Установку систем управления и механического открывания выполняют в соответствии с их инструкцией по монтажу. При этом также нужно учитывать специфические особенности каркаса и опорных элементов.

Обшивка

Когда создаются откатные ворота схема, чертежи и эскизы обычно предполагают использование металлического профиля для обшивки. Дело в том, что данный материал имеет относительно небольшой вес, хороший внешний вид и является очень практичным. Его фиксируют с использованием специального крепежного материала в виде саморезов. Некоторые мастера предпочитают приобретать уже окрашенные листы, для которых существуют особые крепления. Их стоимость обычно выше, но внешний вид подобных изделий просто потрясающий. Также стоит отметить и тот факт, что заводское окрашивание намного качественней и прослужит довольно долго. При этом стоит обратить внимание и на изделия с нанесенными рисунками, которые придадут конструкций своеобразный стиль и уникальность. Однако следует помнить, что стоимость таких металлических листов профиля довольно высока.

Рекомендации специалистов

  • Если планируется, что в ворота будет заезжать автомобиль КАМАЗ, то их ширина должна составлять не менее 5 метров. Такие параметры взяты из расчетов габарита машины, возможности заезжать под углом в 45 градусов и запасом на колебания или скольжение в плохую погоду.
  • Даже подвесные ворота нуждаются в бетонном основании, поскольку перекос, вызванный подвижкой грунта, может отразиться не только на системе перемещения, но и на элементах запора полотна.
  • Все дополнительные элементы и системы автоматического открывания стоит приобретать у одного производителя. Так можно избежать проблем, связанных с несовместимостью отдельных элементов или запорных механизмов.
  • Подбирать устройство контроля автоматического открывания ворот необходимо очень тщательно, обращая внимание не только на компанию изготовитель, но и на продавца. Дело в том, что это вопросы не только комфорта, но и безопасности. Именно поэтому многие мастера предпочитают обращаться в специальные компании, оказывающие подобные услуги и дающие гарантию на свой товар, проводя его периодическое обслуживание и гарантийный ремонт.

Вывод

На основании изложенного выше материала можно сделать вывод о том, что схема откатных ворот создается индивидуально. При этом обязательно необходимо учитывать тип реализации процесса перемещения полотна и наличия управляющих систем. Также важно уделить внимание изготовлению самой конструкций, поскольку она должна быть не только прочной, но и обладать небольшим весом. Поэтому к качеству подбора материала стоит подходить очень ответственно и без лишней экономии.

Дизайн раздвижных ворот (стили и материалы)

Здесь мы рассмотрим дизайн раздвижных ворот, включая то, что это такое, преимущества, различные стили, элементы современного дизайна, материалы, фурнитуру и стоимость раздвижных ворот.
Ворота являются важной частью домов и предприятий, которые обеспечивают дополнительную безопасность и вносят свой вклад в эстетику и общую привлекательность дома.

При выборе конструкции откатных ворот в первую очередь следует обратить внимание на их дизайн. Обычно выбирают между распашными или откатными воротами.

Содержание

Что такое раздвижные ворота?

Для начала, что это такое? Откатные ворота могут работать как с направляющей, так и без нее (безрельсовые). Вы можете открывать и закрывать их с одной стороны на другую. Самое приятное в этих воротах то, что когда они «открыты», они выглядят так, будто их «спрятали».

В отличие от традиционных распашных ворот, которые занимают место в зависимости от направления, в котором они открываются. Эти ворота также легко автоматизируются, что делает понятным, почему они так популярны как в жилых, так и в коммерческих целях.

Каковы основные преимущества раздвижных ворот?

Они экономят место: Раздвижные ворота могут стать настоящим подарком для въездов неправильной формы или небольших типов проездов, поскольку они могут полностью функционировать, не занимая места.

Вы получаете все роскошь и преимущества установки ворот, не нуждаясь в дополнительном пространстве для того, чтобы ваши ворота могли распахнуться или выгнуться, когда они широко открыты. Даже самые маленькие подъездные пути могут быть закрыты воротами без каких-либо проблем.

Они служат дольше распашных ворот, особенно для домов с уклоном: Это достаточно просто для понимания. В наклонном месте распашные ворота, как правило, испытывают большое напряжение, потому что они несут всю нагрузку своего веса, когда открываются.

Гравитация притягивает их еще больше, что в конечном итоге приводит к ускоренному износу. То же самое можно сказать и о распашных воротах, находящихся в ветреных местах. Они, как правило, вызывают гораздо больше злоупотреблений, чем необходимо, и это может сократить срок службы ваших ворот.

Но это не относится к раздвижным воротам. Они фактически полностью игнорируют эту проблему, поскольку их открывающее движение происходит из стороны в сторону, а не в раскачивающемся движении.

Они надежны и индивидуальны: Они аналогичны большинству ворот, но конструкция раздвижных ворот, в частности, имеет больше преимуществ, когда речь идет об эстетике и индивидуальности.

Он имеет очень элегантный, несколько премиальный внешний вид и, безусловно, может повысить общую стоимость вашего дома в будущем. Поэтому, если подумать, инвестиции в раздвижные ворота могут принести вам пользу в будущем, если вы решите продать свою собственность.

Различные варианты откатных ворот

Здесь представлены различные типы откатных ворот.

Раздвижные ворота (с направляющими)

Этот тип раздвижных ворот рекомендуется для домов, где требуется довольно широкий вход (например, 6 метров и выше). Это часто для основных промышленных приложений. Они легко настраиваются и, конечно, могут быть полностью автоматизированы.

Они обеспечивают гораздо большую безопасность, чем распашные ворота. Раздвижные типы ворот для забора, которые движутся по рельсам, на самом деле имеют 2 других варианта: одноколейный и двухсекционный. Вариант с одной дорожкой открывается с одной стороны, тогда как дорожка с двумя разделителями открывается посередине.

Раздвижные садовые ворота

Установить в саду раздвижные ворота — это разумно и удобно. Это гораздо более эргономично, так как вы можете лучше использовать пространство, и вам не нужно беспокоиться о том, чтобы сбить горшки или садовую мебель, как это обычно бывает с воротами с поворотными механизмами.

Помимо лучшего использования пространства, раздвижные садовые ворота также гарантируют, что вы сможете продемонстрировать красоту или эстетику внутренней части вашего имущества, в то же время обеспечивая уровень безопасности, не открывая его полностью снаружи. Так что это по-прежнему эстетично, но все же достаточно прочно, чтобы служить сдерживающим фактором от злоумышленников.

Консольные раздвижные ворота

Этот тип конструкции раздвижных ворот также известен как безрельсовые ворота. Еще одно прозвище, под которым он проходит, — «висячие ворота». Принцип работы этого типа ворот заключается в том, что они имеют механические подшипники, которые скрыты вместо колес, которые используются в гусеничной версии откатных ворот.

Весь вес ворот балансируется на двух подвесах; следовательно, ему действительно вообще не нужна дорожка. И поскольку вся его работа полностью безрельсовая, это означает, что он практически не создает трения.

Это уменьшает усилие тяги на ворота, что означает, что раздвижные ворота меньше изнашиваются, имеют гораздо больший срок службы, чем обычно, и намного реже требуют обслуживания.

Телескопические раздвижные ворота

См. набор телескопических раздвижных ворот на Amazon [рекламная ссылка]

Этот тип раздвижных ворот разработан специально для очень компактных подъездных путей или парковочных мест. Как это работает, так это то, что он разбивается на несколько панелей (изначально из одной большой). Движение телескопическое, отсюда и название этого конкретного варианта раздвижных ворот.

Этот вариант ворот работает на дорожке. Если у вас небольшая подъездная дорожка, вариант с телескопическими раздвижными воротами, безусловно, стоит обратить внимание, поскольку он экономит на 40% больше места и более компактен по сравнению с остальными родственниками раздвижных ворот. Он поставляется в трех вариантах, в зависимости от количества панелей или «листьев», на которые он распадается: двухстворчатый, трехстворчатый и четырехстворчатый.

Раздвижные складные ворота

Считается самым безопасным из всех вариантов раздвижных ворот. В некоторых случаях их метко называют «воротами с аварийным рейтингом». Это связано с тем, что эти раздвижные ворота специально разработаны и спроектированы так, чтобы выдерживать удары тяжелых транспортных средств о них.

Он создан, чтобы выдерживать такие удары. Это обеспечивает повышенную безопасность и безопасность тем, кто находится внутри. Этот тип ворот обычно используется в качестве периметра для дорогих объектов или объектов, содержащих ценные активы.

Существуют также сертификаты для этого типа ворот, и они должны пройти их, чтобы убедиться, что они всегда соответствуют отраслевым стандартам. Он также обладает функциями более высокого класса, такими как высокая коррозионная стойкость, заполнение, полностью интегрированный магнитный замок и так далее.

Раздвижные ворота своими руками

Теоретически ворота представляют собой довольно простые механизмы. Если вы немного разбираетесь в строительстве, это то, что вы можете сделать сами. Вот некоторые основы, которые вам понадобятся, прежде чем вы начнете:

Теперь что касается материалов, это может быть полностью на ваше усмотрение. Вы можете выбрать полностью стальные или металлические откатные ворота, а можете выбрать деревянные. Как мы уже говорили, все зависит от вас. Есть так много дизайнов на выбор, поэтому убедитесь, что вы остановились на одном конкретном предмете, прежде чем покупать необходимые материалы на основе конкретного дизайна, который вы действительно выбрали.

Даже если вы немного разбираетесь в инструментах, все равно будет проще и удобнее просто купить набор для раздвижных ворот, сделанный своими руками. В эти комплекты уже входят все движущиеся части, материалы и даже инструменты, которые могут вам понадобиться для установки раздвижных ворот.

Это также обойдется вам гораздо дешевле. Если вы решите построить откатные ворота с нуля, из сырья, даже не считая времени и труда, которые вам потребуются, которые большую часть времени не учитываются, это будет стоить вам где-то от 3000 долларов и выше.

С другой стороны, стоимость большинства комплектов раздвижных ворот, сделанных своими руками, составляет около 1800 долларов. Так что, если подумать, это более удобно и эффективно, плюс стоит меньше.

Современный дизайн раздвижных ворот

Найти раздвижные ворота с обновленным или современным дизайном довольно просто. Есть несколько особенностей, о которых вам следует помнить, когда вы ищете идеальный вариант для вашего дома или бизнеса:

Безопасность: Ищите что-то, сделанное из твердых материалов, таких как прочная кедровая древесина или металл. Откатные ворота должны быть достаточно прочными и прочными, чтобы предотвратить проникновение злоумышленников в вашу собственность.

Долговечность: Инвестируйте в современный дизайн откатных ворот высочайшего качества. Это не тот тип инвестиций, на котором можно сэкономить. Помимо безопасности, вам также нужно что-то достаточно прочное и долговечное, чтобы выполнять свои функции изо дня в день.

Он также должен быть достаточно долговечным, чтобы прослужить вам долгие годы. Ворота должны быть одноразовой инвестицией, а не чем-то, что вы должны постоянно поддерживать и обновлять.

Удобство использования: Следующее, что вам нужно учитывать, это простота использования. Уровень безопасности, обеспечиваемый современной конструкцией откатных ворот, зависит от того, насколько быстро вы сможете их открывать и закрывать. Дизайн должен быть достаточно простым и понятным, чтобы вы или кто-либо еще в вашем доме мог контролировать и получать к нему доступ в любой момент времени.

Надежность: Все современные конструкции откатных ворот требуют периодического технического обслуживания, чтобы гарантировать, что они всегда функционируют и работают на оптимальном уровне. Подумайте о дополнениях к материалу, таких как порошковое покрытие стальных материалов для защиты от коррозии и ржавчины.

Имейте в виду, что, поскольку все ворота находятся снаружи, они сильно подвержены влиянию стихии. Вы должны убедиться, что у них есть все необходимое, чтобы выстоять и выдержать испытание временем, пока они там. Это сложная задача, но если вы сделаете все возможное, чтобы ваши раздвижные ворота были оснащены дополнительными функциями, это избавит вас от многих головных болей в будущем.

Внешний вид: Это первое, что вы или любой другой человек видите, прежде чем войти в помещение. Ворота, которые не очень хорошо спроектированы, могут сделать ваш дом скучным или слишком закрытым.0004

На ваш выбор предлагается множество дизайнов и материалов, чтобы после установки ворот вам никогда не пришлось отвлекать вас от общей привлекательности бордюра.

Выберите что-нибудь, что дополнит ваш внешний вид. В наши дни на рынке доступно так много разновидностей, что сделать это довольно легко для вас.

Вот еще несколько моментов, которые необходимо учитывать при проектировании современных раздвижных ворот:

измерений

Бюджет

Материалы

Стреляющие затворы Тип

Обращение внесено в вашу внешнюю собственность

Скол То, о чем вы думаете, выбирая откатные ворота для установки в вашем доме. Вот все, что вам нужно знать, когда дело доходит до вашего выбора:

Деревянные раздвижные ворота

Дерево является одним из самых натуральных и прочных строительных материалов, поэтому вполне логично для начала выбрать именно деревянные раздвижные ворота.

Прежде чем продолжить этот вариант, важно отметить, что не все леса одинаковы. У каждого из них есть свои особенности, а также свои сильные и слабые стороны, которые следует учитывать.

В конечном счете, все сводится к тому, какой бюджет у вас есть или с каким бюджетом вы готовы работать. Затем вам также необходимо учитывать, каков ваш бюджет на техническое обслуживание, каковы ваши личные вкусы и стили, а также какой у вас климат в вашем районе. Давайте рассмотрим самые популярные варианты дерева, используемые для откатных ворот:

Ель: Отлично подходит для комплектов раздвижных ворот, сделанных своими руками, и если вы хотите убедиться, что в итоге ваши ворота будут соответствовать друг другу по внешнему виду. Это также довольно экономично, так как это самый дешевый из всех ваших вариантов дерева. Он светлого цвета, и это делает его отличным холстом для пятен и красок.

Выбирая ель, вы должны сделать все возможное для ее обработки и ухода, чтобы максимально продлить срок службы материала. Слово предостережения, из-за того, что он не самый прочный среди вариантов дерева, он имеет тенденцию деформироваться или изгибаться со временем.

Пихта: Эта древесина очень прочная и считается выгодной по цене. Как и сосна и ель, он также слегка окрашен, поэтому очень хорошо сочетается с морилками и красками. Они также часто поставляются предварительно обработанными, что означает, что они уже будут устойчивы к вредителям.

Если вы живете в районе, подверженном термитам, предварительно обработанная ель — очень хороший вариант для раздвижных ворот. У вас также есть возможность сохранить его естественным, просто нанеся на него прозрачное пятно. Он дает приятный желтый цвет, который со временем темнеет.

Сосна: Этот древесный материал очень прочный, но, с другой стороны, очень прочный. Неудивительно, что сосна является одним из самых популярных древесных материалов для раздвижных ворот. Часто производители сосны обрабатывают сосновую древесину под давлением, а также сушат ее в печи.

Это удаляет большую часть внутренней влаги и обеспечивает устойчивость к гниению. Это идеальная древесина, если вы планируете окрашивать или красить раздвижные ворота. Однако следует помнить одну вещь: есть причина, по которой сосновая древесина может стоить так дешево.

Вам нужно будет постоянно обслуживать его, чтобы убедиться, что он не испортится и не деформируется слишком быстро. Тем не менее, если вы находитесь в довольно влажном климате, сосна — отличная рекомендация.

Кипарис: Эта древесина естественным образом содержит химическое вещество под названием ципретин. Это означает, что кипарис вообще не требует какой-либо обработки древесины, чтобы она была устойчива к гниению и гниению. Он естественным образом отпугивает жуков и насекомых, поэтому кипарис десятилетиями был популярным материалом для ограждений.

С ним очень легко работать, и он не склонен к деформации. Хотя это недешево. Но опять же, это зависит от того, где вы находитесь в Соединенных Штатах.

Если вы живете на юге, где дерево является родным, оно будет стоить дешевле. Будьте готовы заплатить больше, если вы живете на севере, так как доставка и обработка доставят его к вам.

Кедр: Кедр содержит натуральные масла, что означает, что древесный материал издает очень чистый и острый аромат. Из-за этих натуральных масел кедр также известен своей высокой репеллентностью к насекомым и жукам без необходимости обработки древесины.

Кедр может быть разных цветов, но обычно сначала он красный, а затем, в конце концов, приобретает серебристый цвет. Кстати, на оба цвета приятно смотреть. По стоимости кедр считается чем-то средним. Это означает, что это легко для бюджета, учитывая качества, которые он обеспечивает.

Основным недостатком кедра является то, что он плохо сочетается с красками и морилками. Если вы хотите выбрать что-то яркое, было бы лучше, если бы вы выбрали что-то более светлое.

Красное дерево: Красное дерево долговечно и очень красиво. Это считается одним из самых прочных древесных материалов, которые вы когда-либо могли использовать в деревянных раздвижных воротах. Он имеет насыщенный красный цвет, который одновременно привлекает внимание и деревенский, и обычно не требует окраски.

Нанесите слой или два прозрачной морилки, и все готово. Он содержит натуральные танины, которые удерживают жуков и других вредителей от нападения на него. Он также чрезвычайно устойчив к влаге, поэтому, если вы живете в районе, где часто бывает много снега или дождя, красное дерево, безусловно, является лучшим древесным материалом.

Металлические раздвижные ворота

Существуют различные типы металлов для использования в раздвижных воротах:

• Сталь: Этот сплав обычно представляет собой комбинацию углерода и железа. Известно, что он очень устойчив к ударам транспортных средств и намного прочнее чистого железа. Сталь считается очень прочной и считается лучшим вариантом для откатных ворот.

• Алюминий: Это очень ковкий и легкий металл. Хотя он не такой прочный и долговечный, как сталь, он по-прежнему высоко ценится за способность естественным образом противостоять ржавчине и коррозии.

• Кованое железо: Это тип железа, который был нагрет и обработан дополнительными инструментами. Кованое железо — довольно интересный материал, поскольку считается, что оно гораздо более податливо по сравнению с чугуном.

Это означает, что из него можно сделать сложные и эстетичные узоры. Более того, этот металл имеет отчетливый волокнистый вид. Это добавляет определенный слой интереса и текстуры при превращении в раздвижные ворота.

Оборудование для раздвижных ворот

Вам на самом деле не нужна детальная фурнитура для раздвижных ворот, так как чаще всего они устанавливаются профессионалами или, если вы решите сделать это самостоятельно, все они поставляются в одном комплекте. Тем не менее, было бы неплохо ознакомиться с тем, что они из себя представляют.

Вот некоторые из наиболее распространенных деталей фурнитуры, используемых в работе откатных ворот. Обратите внимание, что фурнитура может различаться в зависимости от типа раздвижных ворот, которые у вас есть.

Цепи и натяжители

Цепи обычно имеют свои собственные категории числовых значений калибра. Эти рейтинги датчиков будут определять размеры, которые вам понадобятся для ваших конкретных раздвижных ворот. Наиболее часто используемые размеры — это номера 40 и 41.

Это для довольно поздних операций с воротами, подобных тем, которые используются в жилых целях. Цепи размером 50 и 60 используются для более тяжелых и промышленных применений. Распространенными вариантами являются изделия из нержавеющей стали или никелированные.

Защелки для раздвижных ворот

Защелки для раздвижных ворот служат в качестве упора для раздвижных ворот. Это защитит их и предотвратит отрыв от стойки. Это обеспечит безопасность ваших ворот.

Существует несколько популярных типов защелок: защелки с большим пальцем, рычажные защелки, кольцевые защелки и болтовые защелки.

Замки для раздвижных ворот

Конечно, ворота были бы бесполезны, если бы вы не могли их запереть. Вот некоторые из вариантов:

на основе гравитации

Пружина, загруженная

Boldted

Iron

Алюминий

Sliding Gate Wheels

The Amy Whip V-образные колеса. Обычно они имеют высоту от 4 до 6 дюймов и могут быть изготовлены из различных материалов, от чугуна до пластика и стали. Чугун — самый бюджетный, но не обязательно лучший вариант, так как он легко ломается.

Пластиковые колеса работают тише, потому что оснащены герметичным подшипником, но из-за мягкости материала они также недолговечны и подвержены усталости материала от общего веса ворот.

Стальные колеса — лучший материал для рассмотрения, так как базовые 4-дюймовые колеса могут выдерживать нагрузку более 3000 фунтов на колесо, не ломаясь и не получая каких-либо повреждений. Известно, что эти колеса служат до 10 лет, а с добавлением цинкового покрытия и герметичных подшипников с обеих сторон они прослужат еще дольше.

Направляющая для раздвижных ворот

Большинство направляющих состоит из плоских стержней и уголков, которые превращаются в направляющую. Если вы умеете сваривать, это даже можно сделать самостоятельно, если вы того пожелаете.

Однако это не обязательно, так как они обычно продаются готовыми к использованию перед установкой с использованием бетонных анкеров. Если вы покупаете гусеницу, вы должны знать размеры ворот, чтобы получить точную посадку.

Электрические раздвижные ворота

Внешний вид — это еще не все. Мы живем в эпоху автоматизации и электрических раздвижных ворот. Этот тип раздвижных ворот великолепен, поскольку в конце дня он не требует какого-либо ручного управления. Вот некоторые из причин, по которым вам нужно инвестировать в него:

Он отлично выглядит и привнесет в ваш дом определенный «вау-эффект».

Он прост в использовании, так как требует минимального участия человека.

Это более безопасно, так как обычно поставляется со встроенными датчиками и предупреждающими устройствами, чтобы предупредить вас о возможных злоумышленниках.

Занимает меньше места.

Низкие эксплуатационные расходы.

Они отличаются долговечностью и надежностью.

Устройство открывания раздвижных ворот

Устройство открывания раздвижных ворот – это ответ на ваши молитвы, если вы хотите автоматизировать функции открывания и закрывания вашей конструкции раздвижных ворот. На ваш выбор предлагаются различные типы открывателей:

1. Автоматическое устройство открывания раздвижных ворот: Вот некоторые из наших лучших вариантов автоматических устройств открывания раздвижных ворот, а также некоторые ключевые характеристики, на которые следует обратить внимание: изготовлен из высококачественных материалов и работает на полностью медном двигателе

Энергоэффективный и достаточно мощный, чтобы легко открывать ворота весом до 1400 фунтов

Дистанционное управление на расстоянии до 100 футов

JIELI 1800lb Автоматический открыватель откатных ворот с цепным приводом

Встроенная термозащита автоматически отключает ворота, когда температура достигает определенного значения, защищая двигатель открывайте ворота весом до 1800 фунтов

Может управляться дистанционно с расстояния 100 футов

TOPENS CK1200 Автоматический механизм открывания раздвижных ворот Цепной привод Электрический привод ворот

• Универсальное применение: Может использоваться в жилых помещениях, на фермах и ранчо, в коммерческих целях и даже во дворах. Для этого также требуются базовые инструменты, отсутствие сварки, и в комплект входит все оборудование для его установки. (Легко для домашних мастеров)

Тяжелый режим работы, грузоподъемность до 3400 фунтов.

Очень тихая работа.

Поставляется с 30-дневной политикой обмена и возврата, 12-месячной гарантией и пожизненной технической поддержкой.

Может управляться дистанционно или через мобильное приложение.

2. Устройство открывания раздвижных ворот на солнечной энергии: Если вы хотите экономить электроэнергию, у устройства открывания раздвижных ворот есть варианты на солнечной энергии. Вот некоторые из лучших на рынке:

Комплект TOPENS DK1000S для автоматического открывания раздвижных ворот Solar Kit

Привод с реечным приводом для раздвижных ворот, работающих в тяжелых условиях, весом до 1800 фунтов. и 40 футов

Привод защитных ворот на въезде Солнечная панель с питанием от батареи

имеет несколько применений

разработанный Cleverly

Удаленное управление

поставляется с 12-месячной гарантией и 30-дневной свободной или обменной службой

E-Guard 5-метровый автоматический электрический привод для раздвижных ворот с питанием от солнечной батареи

Может выдерживать нагрузку до 1100 фунтов

Мотор промышленного класса

Дистанционное управление, но имеется ручная разблокировка

Имеет интеллектуальный цифровой блок управления

Бесшумная работа

Стоимость откатных ворот

Сколько стоят электрические откатные ворота Стоимость откатных ворот: Электрические откатные ворота могут варьироваться в зависимости от стоимости откатных ворот. В двух словах, он может варьироваться от 1000 до 3000 долларов или даже намного выше, в зависимости от включений.

Различие в стоимости обычно зависит от того, какая у вас конструкция: с одинарными раздвижными воротами или с двойными раздвижными воротами. Одиночные варьируются от 1000 до 3000 долларов США, а двойные — от 2000 до 5000 долларов США.

Комплект для раздвижных ворот

Изготовление на заказ раздвижных ворот обходится недешево. Помимо обычно высококлассных и дорогих материалов, специализированный труд, который требуется вместе с установкой, также не является чем-то само собой разумеющимся.

Для тех, кто немного ограничен в средствах, комплект откатных ворот предлагает практичное и простое решение. Большинство комплектов стоят всего около 1800 долларов или около того, в зависимости от дополнительных функций, но с точки зрения бюджетных диапазонов домовладельцы могут легко сэкономить 3000 долларов или больше, просто выбрав комплект для раздвижных ворот и сделав это самостоятельно.

Большинство из них поставляются довольно легко, с очень четкими инструкциями и, кроме нескольких основных инструментов, необходимых для установки, они также поставляются со всеми движущимися частями.

Если вам посчастливилось немного поработать в мастерской, комплект для раздвижных ворот, безусловно, может сэкономить вам много денег, в отличие от того, чтобы заказать изготовление ворот с нуля.

Раздвижные и распашные ворота

Основное различие между раздвижными и распашными воротами заключается в том, как они открываются и закрываются. Раздвижные ворота перемещаются из стороны в сторону, в то время как распашные ворота открываются и задвигаются по дуге.

Использование, преимущества и функции скользящих ворот

Использование или применение:

жилые входы или проезжие дороги

наклоны (где качающиеся ворота невозможно установить)

. Коммерческая и жилая недвижимость

Преимущества:

Менее уязвима к склонам и сильным ветрам

Элегантный фасад

Greater Security

Безопасные замки и легкая автоматизация

Особенности:

Слайды влево или справа

пробеги на консилеверах или на треках

CANT CANT CANT CANT CANT CANT CANT CANT CANT CANT CANT CAN CANT CANT CAN CAN CANT CAN CAN CANT CANTEVERS OR CONTILEVER на коротких или высоких высотах

Простота автоматизации

Использование, преимущества и особенности распашных ворот

Область применения:

Для содержания детей и домашних животных, также отлично подходит для палисадников

Не требуется установка стальных балок или бетона

Выглядит более уютно

Проще сочетать с различными темами и дизайнами дома

4

4

4 Преимущества:

Дешевле раздвижных ворот

Требует меньше обслуживания

Простота установки

Особенности:

Можно зафиксировать с помощью замка или защелки

Можно добавить головки рельсов для дополнительного уровня безопасности

Доступны в различных исполнениях лучшие идеи для подъездных ворот на этой странице.

Как сделать подвесные откатные ворота. Схема откатных ворот с верхней балкой. Преимущества откатных ворот. RFID-идентификация и подвесные ворота Arduino DIY

Подвесные откатные ворота чаще всего используются в промышленных зданиях: ангарах, складах, гаражах, доках и так далее.

Откатные ворота имеют модульную конструкцию, благодаря отделению сборка не составляет труда. Чаще всего ворота изготавливаются из стали. Детали крепления покрыты слоем цинка, защищающим их от коррозии.

Классические ворота с двумя створками из железа или дерева уже не так популярны, как раньше. На смену им приходят современные конструкции, более удобные в использовании. К таким воротам относятся подвесные ворота, которые важно использовать и как гаражные ворота, и как въезд на участок.

Подвесные ворота сконструированы по тому же принципу, что и раздвижные ворота. Разница лишь в том, что в конструкции подвесных ворот используется направляющая, которая крепится к верхней балке перекрытия. Откатные ворота содержат рельс. Подвесная конструкция изготавливается с использованием пластика или листового металла. Створка будет двигаться вдоль забора или стены. Такие ворота могут иметь автоматический или ручной привод.

Характеристики подвесных раздвижных конструкций

Первым устанавливаемым элементом является направляющая. Она должна быть изготовлена ​​из качественного металла, чтобы выдержать вес створки.

Основные особенности подвесных откатных ворот:

  1. Подвесная конструкция способна сэкономить пространство перед входом, что может быть немаловажно при небольшой ширине проезда.
  2. Нет необходимости постоянно очищать вход от снега.
  3. Этот дизайн устойчив к ветру.
  4. Для этого необходимо наличие свободного места вдоль их линии открытия.
  5. Верхняя белка, к которой должна крепиться рейка, ограничивает высоту ворот.
  6. Зимой нужно будет регулярно очищать направляющую от снега.

Перечень необходимых материалов для установки ворот

Материалы, инструменты и покупные изделия, которые потребуются для установки подвесных откатных ворот своими руками:

При производстве откатных подвесных ворот любых размеров и веса, нет на одну створку можно использовать более двух тележек.

  1. Металлическая труба квадратного сечения 40×40 мм и 20×20 мм для каркаса.
  2. Профнастил, листовой металл или сэндвич-панели, которые понадобятся для изготовления полотна.
  3. Квадратная труба 120х120х4 мм, которая понадобится для комплектации верхней балки и опор.
  4. Рейка, длина которой в два раза превышает ширину ворот (чаще всего это будет 6 м).
  5. Комплект фурнитуры, содержащий раздвижные ворота.
  6. Комплект автоматики, который нужен для того, чтобы автоматизировать откатные ворота (процесс открывания и закрывания).
  7. Сварочный аппарат.
  8. Замок врезной.
  9. Болгарский.

Пошаговая инструкция, как изготовить и установить подвесные откатные ворота своими руками

Чаще всего стандартная для легковых автомобилей ширина ворот не превышает 3 м.

Если есть желание сделать ворота шире, то для облегчения конструкции их можно сделать двустворчатыми, раздвижными в разные стороны.

При выборе привода для автоматизации откатных ворот обратите внимание на то, с какой массой ворот он может работать.

Комплекты откатных ворот продаются в готовом виде, чаще всего с рейкой. Они рассчитываются на определенную массу конструкции, поэтому перед их приобретением необходимо рассчитать массу ворот.

Если вы планируете делать двустворчатые откатные ворота, вам потребуется приобрести 2 комплекта.

Предметы, необходимые для автоматизации, также можно найти в продаже. Его цена значительно колеблется в зависимости от требуемых функций. Любой может найти вариант, который ему подходит. Возможна установка ворот без автоматического открывания, с ручным приводом.

Процесс изготовления коробки ворот своими руками

Для изготовления коробки ворот вам понадобится труба прямоугольного профиля 30х50 и листовая сталь толщиной 2,5-3 мм, для накладок.

Трубы укладываются на ровную поверхность по форме будущих ворот, стыкуясь уголками, фиксируются точечной сваркой. Здесь важно измерить диагонали. Если они неровные, ворота могут быть перекошены.

Дверную коробку выравнивают, при необходимости слегка постукивая молотком.

Швы проварены, чтобы влага не попала в раму. Далее необходимо измерить внутренние размеры, а затем вырезать из трубы 20х20 мм внутреннюю рамку. Собирать его нужно так же, как и внешний. Его необходимо приварить к наружной раме изнутри, выровняв при этом по одному краю. Далее нужно очистить его от окалины, ржавчины и покрыть грунтовкой. После того, как он высохнет, вам нужно будет покрасить металл.

Для дверей из сэндвич-панелей целесообразно использовать коробку Ω-образной формы. В его паз вставляется панель. Этот профиль можно использовать и для конструкции из профнастила, но в этом случае необходимо будет дополнительно укрепить каркас металлическим уголком.

Крепление замка и дверного полотна своими руками

Конструкция откатных опорных ворот: 1. Полотно в сборе из стальных сэндвич-панелей, петли, ролики, резиновые уплотнители. 2. Верхняя направляющая. 3. Нижняя направляющая. 4. Ручка. 5. Балочные защелки. 6. Щеточные уплотнения.

Первым делом нужно отрезать пятки вагонов. После этого нужно будет приварить полученное изделие к каркасу полотна. Расстояние между каретками по ширине необходимо определить уже на месте. Стоит обратить внимание на то, что полотно обязательно должно перекрывать проем по бокам на 200 мм с каждой стороны, сверху примерно на 100 мм. При этом зазор между занавеской и полом должен быть примерно 50 мм.

Дверное полотно необходимо обрезать по внутреннему размеру, чтобы оно с минимальным зазором подходило к раме внутренней тумбы. В этом случае закрепить полотно на раме можно с помощью саморезов или заклепок. Если ворота сделаны из профнастила, выбирается профлист, высота волны которого будет максимум 20 мм. Это нужно для того, чтобы он не выходил за рамки.

Если вы планируете установить на конструкцию врезной замок, вам нужно будет сразу предусмотреть его крепление.

Изготовление и установка рамы для откатных ворот своими руками

Каркас понадобится для ворот, которые устанавливаются на въезде на участок. Его можно изготовить из трубы 120х120 мм с помощью сварки. Следует помнить, что верхняя балка обязательно должна выходить за пределы конструкции на ширину ее проема. Если планируется изготовление одностворчатых ворот, она должна простираться на ширину ворот в любую сторону. Что касается двустворчатой, то стоит знать, что брус должен выходить на половину ширины в каждую сторону.

Далее концы вертикальных опорных труб необходимо забетонировать в землю на глубину не менее 1,2 м. При этом необходимо использовать уровень, поскольку перекос верхней балки приведет к самопроизвольному открытию и закрытию незапертых ворот. Если планируется установка ворот на стену, то можно просто закрепить направляющую над проемом конструкции и протянуть ее вдоль свободной стены.

Процесс установки направляющей и аксессуаров своими руками

Преимущество классических откатных ворот в том, что створка не является несущей конструкцией и может быть изготовлена ​​практически из любого материала.

Направляющую следует закрепить к верхней балке или стене с помощью кронштейнов таким образом, чтобы ее рабочая часть, по которой планируется ездить роликоопорами, была обращена вниз. При этом свободный конец направляющей, равный ширине конструкции, обязательно должен выходить за пределы проема.

Если стандартной рейки, имеющей длину 6 м, для такой цели недостаточно, есть смысл подумать о приварке к ней отрезка соответствующей длины. Направляющая совмещена с регулировочными винтами на кронштейнах. В этом случае также стоит воспользоваться уровнем.

Далее к верхней части конструкции с двух сторон к раме крепятся роликовые опоры (которые иногда можно назвать тележками). Ворота подвешиваются, при этом роликовые опоры вставляются в направляющую, после чего устанавливаются заглушки, которые будут идти в комплекте. При желании можно будет установить комплект автоматики и подключить его в соответствии со схемой, которая будет приведена в паспортной документации.

Схема установки направляющей
(только для дверей с напольной опорой).

Откатные подвесные ворота достаточно надежны и современны. При правильной эксплуатации срок их службы может составлять не менее 15 лет.

Помимо навесных ворот, можно также подумать об изготовлении консольных дверей, работающих по тому же принципу, но имеющих направляющую, которую можно установить на любой возможной высоте. Их отличие от подвесных в том, что консольная конструкция не будет ограничивать высоту прохода.

Во избежание появления бокового раскачивания необходимо зафиксировать полотно ворот стопором. При необходимости его можно подрезать или расточить отверстия для большего возможного диапазона регулировки.

Схема крепления нижних направляющих роликов
(только для ворот с верхним подвесом).

Ограничение хода кареток может быть достигнуто путем приваривания к прорези направляющей куска арматуры или стержня. С одной стороны, в качестве стопора можно установить накатной ролик из имеющегося комплекта – это позволит легко выкатывать полотно из направляющей при необходимости (например, для обслуживания или выполнения каких-либо ремонтных работ). Концы направляющей можно закрыть с помощью специальных заглушек.

Если планируется изготовление ворот большой высоты (более 3-4 м), рекомендуется закрепить низ конструкции не ограничителем, а той же направляющей, что и выше.

В таком случае по низу полотна необходимо приварить направляющую, по которой из проема будет ходить каретка, установленная в сборе. При этом желательно, чтобы он находился на регулировочной опоре. Это может быть необходимо для того, чтобы иметь возможность регулировать его по высоте.

Немного информации, которая может быть полезна тем, кто делает конструкцию своими руками

Стоит отметить, что ни в коем случае нельзя верить мифам о том, что откатные подвесные ворота требуют какой-либо специальной фурнитуры. Подобную конструкцию легко сделать на основе обычной консольной фурнитуры. В этом случае нужно будет все перевернуть с ног на голову и немного подумать.

Кто-то может возразить и сказать, что для этого типа ворот есть специальная заточенная фурнитура. Однако следует отметить, что найти и приобрести его в России достаточно сложно. Причем он может быть или дорогим, или хлипким, или сырым.

Откатные ворота с верхним подвесом идеально подходят для климатических условий России и поэтому работают надежно и без перебоев как в жаркое лето, так и в холодную зиму, а также не требуют очистки от снега.

Исходя из этого, используя выдвижную фурнитуру, можно своими руками изготовить подвесную конструкцию до 400 кг, ширина проема которой будет составлять 2-5 м, при этом вес полотна может составлять 200 кг. В этом случае фурнитуре придется работать только на разгибание полок. В этом случае на консольных воротах балка будет работать на отрыв каретки и вдавливание, поэтому 400 кг обеспечено.

Кроме того, в этом случае будут работать только крайние пары роликов каретки.

Напоследок следует сказать, что металлические подвесные откатные ворота – достаточно надежная и недорогая система, которая одинаково хорошо может подойти для складов, гаражей, различных производственных помещений, входных проемов в стенах (например, в загородном коттедже).

Изготовление раздвижной подвесной конструкции своими руками – задача довольно сложная, но полностью себя оправдывающая. Такие ворота смогут без проблем открываться и закрываться в любую погоду, даже при значительном перепаде температуры. Кроме того, если вы установите автоматическое устройство, открывание и закрывание ворот такого типа может доставлять удовольствие.

Стоит отметить, что изготовление и монтаж такой конструкции своими руками может обойтись намного дешевле, чем приобретение услуги изготовления в любой строительной специализированной организации.

Преимущество конструкции в том, что нет необходимости смазывать ролики.

Поиск лучшей конструкции такого обязательного элемента забора, как ворота, привел к появлению нескольких его видов, среди которых один из наиболее удобных в эксплуатации вариантов называется подвесными воротами. Эта так называемая модификация откатных ворот получила широкое применение и для использования в частном строительстве для обустройства въезда на территорию дома или дачи, и для промышленного применения, где висячие ворота используются для въезда на охраняемые территории, защиты складов и ангары.

Принцип устройства подвесных откатных ворот достаточно прост как по конструкции, так и по реализации. Полотно ворот закрепляют путем подвешивания на опорной балке, высота которой равна высоте двери и ограничивает максимальную высоту перевозимого автомобиля. Роликовые тележки, в базовой конструкции которых полотно подвесных ворот опирается на балку, обеспечивают их свободное перекатывание по балке и легкое открывание и закрывание.

Для изготовления подвесных ворот могут быть использованы любые материалы, применяемые для изготовления этих защитных конструкций, которые могут состоять как из одной створки, так и из двух: металлический каркас каркас створки может быть обшит металлом, профилированным листом, защищенным декоративной решеткой.

Современные подвесные откатные ворота по конструктивным особенностям можно разделить на:

  • Подвесные ворота с одной и двумя створками, которые могут двигаться в одну сторону или в разные стороны;
  • Исполнение с ручным приводом, когда открытие и закрытие ворот производится вручную. Обычно их применяют там, где ворота используются нечасто, и у них небольшой вес створки.
  • Подвесные откатные ворота с электроприводом с дистанционным электронным или электрическим управлением, обеспечивающим комфортный проход.

К недостаткам данной конструкции относится ограничение максимальной высоты. несущая балка автомобиля и требования к наличию свободного места для откатывания ворот вдоль забора или стены. Однако это пространство значительно меньше, чем то, что должно оставаться незанятым при распашных воротах.

Соответственно, при установке такой системы ворот вы избавите себя от необходимости расчищать большую площадь от снега только для того, чтобы иметь возможность открыть ворота. Для обеспечения свободного открывания подвесных ворот достаточно расчистить узкое пространство вдоль ограждения под несущую балку.

Для того, чтобы данный тип ворот был надежным и удобным в эксплуатации, их проектирование и установку следует доверить специалистам с большим опытом реализации подобных проектов. Когда вам необходимо установить навесные ворота, обращайтесь в МосКомплект, и мы поможем вам их оборудовать быстро, качественно и по оптимальной цене.

Как заказать изготовление и монтаж навесных откатных ворот

Для установки навесных ворот на вашем объекте для защиты въезда на территорию, склада, в гараж или ангар обращайтесь за помощью к нам и специалистам МосКомплект:

  • Приедут к вам на объект, сделают замеры, подберут автоматику, помогут определиться с типом облицовки;
  • Разработает проектную документацию и смету;
  • Окончательный проект согласовывается с заказчиком;
  • Они изготовят все необходимые компоненты и закупят необходимые материалы;
  • Доставка компонентов ворот и материалов для их установки на ваш объект;
  • Собрать конструкцию, проверить и отрегулировать автоматику ворот;
  • Сдадут работу заказчику с предоставлением гарантийных документов.

Цены на наши навесные ворота определяются индивидуально после разработки проекта и расчета сметы. Однако с ориентировочной ценой на изготовление конструкции вы можете ознакомиться, ориентируясь на среднюю стоимость нашей продукции, представленную в таблице.

Высота, мм Ширина проема, мм / цена, руб.
3000 4000 5000 6000
2000 98343 117621 136962 156177
3000 114471 136836 159264 181692
4000 130662 156114 181629 207081
5000 146790 175392 203931 232407
6000 162981 194544 226233 257922

Если вам нужны качественные, надежные и функциональные подвесные ворота, обращайтесь в МосКомплект. Опыт наших специалистов, собственная производственная база, а также качественные комплектующие позволят Вам быстро получить оптимальную по всем параметрам защитную конструкцию.

Подвесные откатные ворота обычно применяются для производственных зданий: складов, ангаров, гаражей, доков и т.п.
Принцип работы откатных откатных ворот аналогичен обычным откатным воротам, с тем отличием, что направляющая закрепляется над проемом.

Вопреки мифам, откатные подвесные ворота (разумных размеров) прекрасно делаются на базе обычной консольной фурнитуры – все просто переворачивается, плюс подключение мозговых извилин, конечно, крайне желательно. Кто-то из наших читателей может возразить, мол, есть специально заточенная фурнитура для навешивания ворот, но она либо недоступна в Украине, либо дорогая, либо хлипкая, либо «сырная». Собственно, здесь мы даже не изобретаем велосипед, а просто открываем глаза публике на очевидные вещи и экономим свои деньги.
На откатной фурнитуре до 500 кг возможно изготовление подвесных ворот с шириной проема 2-5 м и весом створки до 200 кг (дело в том, что в этом случае фурнитура будет работать только на разгибание полки, а на консольных воротах балка работает то на разъединение каретки, то на отступ, следовательно, и 400 кг ;)) К тому же особо наблюдательный читатель подсказывает: — в данном случае только крайние пары роликов каретки работают.
Направляющая крепится над отверстием. В направлении отката двери необходимо отложить направляющую, равную ширине проема. Гайд надо хорошо зафиксировать, как его реализовать надо смотреть исходя из существующих реалий. Прогибы направляющей совершенно недопустимы. Хорошим способом является приварка направляющей к швеллерной полке, которая в свою очередь крепится к стене дюбелями, анкерами или сквозными штырями. К сожалению, руководство себя не несет. При ширине проема более 3 м к стандартной 6-метровой направляющей добавляется отрезок необходимой длины.
Первым делом отрезаем пятки у кареток, и получаем следующее изделие:

Далее привариваем получившееся соединение «ухо-вилка» к каркасу вашего полотна. Шаг вагонов по ширине определяется на месте. Обратите внимание: полотно должно перекрывать проем по бокам на 200 мм в каждую сторону, сверху на ~ 100 мм и зазор между полом и полотном ~ 50 мм

Рассмотрим чертеж подвесных откатных ворот.
Нажмите, чтобы увеличить:

Полотно ворот фиксируется ограничителем от бокового раскачивания. При необходимости его можно подрезать и просверлить отверстия для большего диапазона регулировки. Ограничение хода кареток достигается привариванием к прорези направляющей куска арматуры или бруска. С одной стороны, в качестве стопора можно установить накатной ролик из комплекта – будет легко выкатывать полотно из направляющей, например, для обслуживания и осмотра. Концы направляющей закрыты специальными заглушками.
В случае большой высоты ворот более 3-4м рекомендуется низ ворот крепить не ограничителем, а с той же неровностью, что и выше, см. схему

Нажмите для увеличения:

В этом случае по низу полотна приваривается направляющая, в которой каретка устанавливается со стороны проема, желательно на регулировочной опоре, чтобы можно было регулировать ее по высоте.

На самом деле, как закрепить низ подвесных ворот вопрос риторический и открытый, возможно, кто-то из наших читателей придумает что-то еще.
Примеры практической реализации подвесных откатных ворот на нашей фурнитуре:

Ангарные откатные подвесные ворота

Остались вопросы? Звоните и наши менеджеры с удовольствием проконсультируют вас по всем вопросам! Звоните или заказывайте консультацию.

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневой каталог документов или вам может потребоваться повторное создание вашей учетной записи. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра e xample и E xample не являются одним и тем же расположением.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Неработающее изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным размером X , где отсутствует изображение. Щелкните правой кнопкой мыши на X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/ пример. На платформах, которые обеспечивают чувствительность к регистру PNG и png — это не одно и то же место.

Ошибки 404 после перехода по ссылкам WordPress

При работе с WordPress ошибки 404 Page Not Found часто могут возникать при активации новой темы или изменении правил перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1. Исправьте постоянные ссылки
  1. Войдите в WordPress.
  2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете настраиваемую структуру, скопируйте или сохраните ее где-нибудь.)
  3. Выберите  По умолчанию .
  4. Нажмите  Сохранить настройки .
  5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
  6. Нажмите  Сохранить настройки .

Во многих случаях это сбросит постоянные ссылки и устранит проблему. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода в начало файла .htaccess:

# BEGIN WordPress
c>
RewriteEngine On
RewriteBase / 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл . htaccess в какой-то момент по разным причинам. В этом разделе рассказывается, как редактировать файл в cPanel, но не о том, что нужно изменить. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess
  • Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
  • Использовать режим редактирования программы FTP
  • Используйте SSH и текстовый редактор
  • Используйте файловый менеджер в cPanel

Самый простой способ редактирования файла .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер
  1. Войдите в cPanel.
  2. В разделе «Файлы» щелкните значок File Manager .
  3. Установите флажок для Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, в раскрывающемся меню.
  4. Убедитесь, что установлен флажок Показать скрытые файлы (dotfiles) «.
  5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
  6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.
Для редактирования файла .htaccess
  1. Щелкните правой кнопкой мыши файл .htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
  2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
  3. При необходимости отредактируйте файл.
  4. Когда закончите, нажмите  Сохранить изменения в правом верхнем углу. Изменения будут сохранены.
  5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
  6. После завершения нажмите  Закрыть , чтобы закрыть окно диспетчера файлов.

Коммерческие раздвижные ворота | Master Halco

9050 Slide Gate Operator

9024 Slide Gate Operator

9050 Slide Gate Operator

9150 Slide Gate Operator

9210 Slide Gate Operator

9230 Slide Gate Operator

9530 Slide Gate Operator

SlideDriver

SlideDriver

SlideDriver

SlideDriver

SlideDriver

SlideDriver

SlideDriver

SlideDriver

SlideDriver

SlideDriver

Коммерческие устройства для открывания ворот относятся к уровню нагрузки (количество циклов) и размеру ворот, с которыми оператору ворот необходимо работать в условиях движения транспортных средств. Например, жилой комплекс с более чем 100 домами должен выдерживать от 300 до 500 циклов в день. Распашные ворота могут быть шириной до 22 футов или весом до 2000 фунтов.

  • Доступен широкий выбор моделей, от самых легких алюминиевых до самых тяжелых деревянных и стальных ворот
  • У вас есть подъездная дорожка с двумя распашными воротами для въезда или выезда? Приводы коммерческих распашных ворот предназначены для работы в тандеме, чтобы ворота с двойным приводом открывались и закрывались синхронно друг с другом. Есть ли у объекта отдельный вход и выход? Операторы коммерческих ворот также могут работать независимо друг от друга.
  • Нет питания? Нет проблем — доступны солнечные электростанции. Просто помните, что солнечные батареи, как правило, следует использовать в приложениях с меньшим числом циклов в день 9.0632
  • Все агрегаты включают предохранительные устройства реверсирования и контроля в соответствии со стандартами UL 325
  • Любой коммерческий привод распашных ворот может быть оснащен пультами дистанционного управления, клавиатурами, специальными картами контроля доступа, камерами и интеграцией в системы безопасности. Существует безграничные возможности системной интеграции

Брошюра

Каталог

Гарантия

Коммерческие приводы для скользящих ворот средней мощности

  • Наземный блок на бетонном основании с удлинителями для крепления к воротам
  • Может работать с откатными воротами шириной до 50 футов или весом до 1500 фунтов
  • Рассчитан на непрерывный режим работы при однофазном напряжении 115/230 В
  • Скорость открытия — 1 фут в секунду
  • Большинство устройств имеют резервный аккумулятор на случай перебоев в подаче электроэнергии
  • Обогреватели для холодных зимних месяцев на севере
  • Готовность к работе с солнечными батареями — солнечные панели могут быть добавлены для подачи электроэнергии на рынках с высокой солнечной активностью

Dover Kink DC 9024 Оператор слайдного затвора

Hysecurity Slidemart CNX

LiftMaster SL3000UL High Traffic Commercial Slide Gate Operator

SL58555 -й промышленное оболочник.

Привод ворот

Коммерческие приводы откатных ворот — для тяжелых условий эксплуатации

  • Наземный блок на бетонном основании с удлинителями для крепления к воротам
  • Может работать с откатными воротами шириной до 75 футов или весом до 3000 фунтов
  • Рассчитан на непрерывную работу в день при однофазном напряжении 115/230 В
  • Скорость открывания — до 12 дюймов в секунду
  • Большинство устройств имеют резервный аккумулятор на случай перебоев в подаче электроэнергии
  • Обогреватели для холодных зимних месяцев на севере
  • Солнечная готовность — солнечные панели могут быть добавлены для подачи электроэнергии на рынках с высоким уровнем солнечной активности

Doorking 9150 Привод для откатных ворот

Привод для промышленных откатных ворот LiftMaster SL595UL для тяжелых условий эксплуатации

Привод для откатных ворот Viking Access h20

Коммерческие приводы для откатных ворот — промышленный режим / максимальная безопасность

2 на базе удлинителя на бетонном основании прикрепить к воротам
  • Может работать с откатными воротами шириной до 160 футов или весом до 25 000 фунтов
  • Рассчитан на непрерывную работу в день при однофазном напряжении 115/230 В
  • Большинство устройств имеют резервный аккумулятор на случай перебоев в подаче электроэнергии
  • Обогреватели для холодных зимних месяцев на севере
  • Солнечная готовность — солнечные панели могут быть добавлены для подачи электроэнергии на рынках с высоким уровнем солнечной активности
  • Коммерческие аксессуары

    Широкий выбор аксессуаров для индивидуальной настройки для любого коммерческого применения.

    • Пульты дистанционного управления для легкого открывания и закрывания, не выходя из автомобиля
    • Входная клавиатура с подставками для посетителей
    • Контроль доступа с помощью облачных технологий с интеграцией в систему высокого уровня
    • дополнительные защитные приспособления для снижения риска травм или повреждений
    • Петли и детекторы петель, чтобы сделать выход простым и легким подключением к дому, чтобы контролировать состояние и замыкание издалека, если забыли
    • Камеры видеонаблюдения, чтобы обеспечить дополнительный уровень контроля над тем, кто хочет войти в вашу собственность

    4-дверный контроллер Cellgate Unify U320

    Cellgate Watchman 410 Клавиатура с камерой

    Сотовой связи Watchman W450 Телефонный вход с прямым потоковым видео

    Dover Keyking 200-006 Three Button Gate Gate

    Dover Keyking Keypad

    Dover Keypad Series

    Dover Keypad Series

    Doorking 1500 Series

    .

    Коммерческие приложения

    LifMaster CAPXL Connected Access Portal

    Беспроводная клавиатура LiftMasgter KPW250

    LiftMaster LMRRUL Фотоглазки с контролируемым ретро-отражателем

    Фотоглазки LiftMaster LMTBUL с контролем через луч с более широким лучом

    Чувствительная кромка Miller Gate

    Предоставление превосходных материалов

    Мы стремимся предоставлять качественную продукцию профессиональным подрядчикам по заборам. Имея более 70 офисов в США и Канаде, у нас есть знающие и готовые помочь партнеры, которые помогут вашему бизнесу процветать.

    85 фото пошагового создания автоматических ворот

    В последнее время, когда каждый состоятельный гражданин хочет обзавестись собственным частным домом или дачей, перед ним встает вопрос строительства забора и, как следствие, калитки подходит для него.

    Откатные, раздвижные ворота в этом вопросе очень популярны благодаря своей очевидной практичности; также, они часто используются в промышленных объектах.

    С ростом спроса увеличилось количество производителей, занимающихся изготовлением как готовых ворот, так и их комплектующих, предлагающих монтаж квалифицированными рабочими.

    Обзор Содержание:

    • Типы раздвижных ворот
    • Воздух.

    Типы откатных ворот

    Ворота делятся на несколько типов, и каждый имеет свою конструкцию, имеющую свои плюсы и минусы.

    Подъездные ворота

    Чаще всего используются на входах промышленных объектов и других территорий, предназначенных для не слишком широкого круга лиц. Этот тип дверей очень надежен, но его изготовление требует больших материальных затрат и, как следствие, финансов.

    Однако тем, кто ценит качество превыше всего, они придутся по вкусу: навесные ворота могут работать даже через пятьдесят лет после установки.

    Из явных минусов, помимо цены, стоит отметить довольно ограниченный проем ворот за счет верхней балки.

    Откатные ворота на рельсе

    Теоретически самая надежная и в то же время самая примитивная конструкция ворот. Ворота открываются как дверь-купе, скользя на колесиках по специализированному рельсу, который находится на земле.

    Несмотря на всю простоту использования, в климате нашей страны с данным типом ворот могут возникнуть проблемы; погодные условия, такие как снег или листопад, могут заблокировать движение этих ворот, закрыв поручни, и тогда их открытие станет невозможным, и восстановить работоспособность будет сложно.

    Наибольшее применение данная конструкция найдет в местах, где территория подвергается своевременной уборке, например, в частных дворах. Также даже в открытом состоянии такие ворота не занимают лишнего места, что, очевидно, дает им преимущество в местах с ограниченным пространством.

    Консольные ворота

    Конструкция данного типа ворот аналогична раздвижным на рельсе, но отличается тем, что в воротах отсутствует контакт с грунтовым рельсом. Эта сложнейшая конструкция, однако, дает ей свои преимущества: погодные условия не влияют на работу ворот, и они оставляют много свободного пространства, сводят на нет риск повреждения въезжающего в них автомобиля.

    Благодаря удобному расположению тел качения, непосредственно обеспечивающих ворота, консольные ворота не зависят от природы, что позволяет им иметь повышенную прочность.

    Движение ворот очень простое благодаря продуманной конструкции, а также уменьшенному трению. Из минусов можно отметить сложный монтаж и необходимость большей площади забора, чем размер проема.

    Когда можно установить откатные ворота

    Чтобы установить желаемый тип откатных ворот иногда не хватает желания и бюджета; Во многом успех установки зависит от типа участка, на котором собираются располагаться ворота.

    В некоторых ситуациях установка ворот либо вообще невозможна, либо очень сложна.

    Например, проблема с местом всегда встает очень остро. При коротком заборе о воротах можно и не мечтать, так как пространство, в которое будут откатываться ворота, не должно закрываться хотя бы на ширину проема, умноженную на полтора.

    Причина этого в том, что помимо самих ворот, много места занимает и их технологическая часть.

    Кроме того, ограждение должно быть прямым, так как ворота движутся по прямой траектории. Да, это очевидный факт, но многие потребители забывают его учитывать. Неровностей рельефа в месте открывания ворот тоже быть не должно.

    Как установить откатные ворота

    Установка и изготовление ворот своими руками без опыта в этом деле может быть очень сложно, но возможно. После ознакомления с фото откатных ворот, построения подробных планов и чертежей и схем откатных ворот можно приступать к установке.

    В первую очередь следует оценить будущее расположение ворот. Оцените состояние опорных столбов и убедитесь, что они достаточно прочны для установки ворот.

    Обеспечить расположение котлована возле столба под фундамент размером 500х2000мм

    Определиться с типом дверного полотна и материалом его облицовки; это важно, потому что от этого зависит масса ворот, и соответственно от этого зависит выбор силовых элементов.

    Составить подробные чертежи ворот с учетом особенностей местности, в которой будет производиться установка, закупить комплектующие.

    Выполнение работ по маркировке. Выберите уровень нулевой отметки.

    Приступить к установке фундамента ворот. При использовании электропривода в выбранном типе ворот на этом этапе следует заранее уделить внимание прокладке необходимых кабелей.

    Сделать лист раздвижных ворот. Очень важно уделять большое внимание размерам. Приобретите необходимую фурнитуру для откатных ворот (роликовые подшипники, ролики, заглушки на балку и т.д.)

    Произвести монтаж и установку конструкции, предварительно выждав не менее семи дней после окончания бетонирования.

    Откатные ворота своими руками фото

    DIY polycarbonate greenhouse: 89 photos of примеры удачного строительства

    Шкаф-купе своими руками — 74 фото, чертежи, эскизы и подбор материалов

    Садовый фонтан

    Поделки из глины — пошагово делаем цветок и 84 фото разных фигурок

    Раздвижные ворота | Электрический или ручной

    ТЕКУЩИЕ СРОКИ ЗАКАЗА: Неделя, начинающаяся 3 октября (пожалуйста, дайте 5 дополнительных рабочих дней, если добавляете морилку или краску). Подробнее…

    Откатные ворота любых размеров ручной работы в Великобритании. Огромный выбор моделей откатных ворот. Ручная или электрическая система открывания. Как правило, мы используем лучшую, медленно выращенную сосну красного дерева, но также можем изготовить ваши новые раздвижные ворота из ироко или кедра (пожалуйста, позвоните для получения дополнительной информации).

    ВАЖНАЯ ИНФОРМАЦИЯ ОТНОСИТЕЛЬНО РАЗДВИЖНЫХ ВОРОТ С ЭЛЕКТРОПРИВОДОМ:  Автоматические раздвижные ворота могут быть чрезвычайно опасны, если они неправильно установлены. Каждая установка отличается разным количеством необходимых защитных кромок, которые приобретаются отдельно от наших комплектов. Перед покупкой/установкой

    Полная линейка автоматики для раздвижных ворот рекомендуется обратиться за профессиональной консультацией в соответствии с вашим бюджетом и техническими характеристиками.

    Фильтры:

    Сортировать по: Сортировка по умолчаниюСортировать по популярностиСортировать по последнимСортировать по цене: от низкой к высокойСортировать по цене: от высокой к низкой

    ЧТО ГОВОРЯТ НАШИ КЛИЕНТЫ

    Потрясающий сервис от начала до конца с текстовыми и почтовыми обновлениями о ходе строительства. Затем, когда прибыли ворота, я был очень доволен качеством сборки. Купил бы снова.

    Стюарт Стедман

    Trustpilot

    Это вторые ворота, которые мы купили у Gates and Fences. Мы были очень довольны первым, хотя очередь в то время была длинной, они поддерживали связь до тех пор, пока он не был доставлен, как и было обещано.

    Нам нравится качество и отделка первого, поэтому мы были очень рады дождаться второго, и мы были в восторге, когда его пообещали, а также доставили в гораздо более короткие сроки.

    Общение на протяжении всего процесса было превосходным, и мы заботились о том, чтобы наш заказ был точным и содержал все необходимое. Отличная работа!

    Стивен Кук

    Trustpilot

    Качественный продукт и отличный сервис. Очень доволен своими новыми боковыми воротами, которые прочно построены и явно прослужат много-много лет. Процесс заказа был эффективным с четкими и полезными ответами. Я определенно использовал бы эту фирму для любых будущих потребностей.

    Лэнс Питтс

    Trustpilot

    Простой в использовании веб-сайт, сопровождаемый отчетами о ходе сборки по электронной почте. Приехали в обещанный день, приветливый экипаж разгрузил ворота.
    Строитель подтвердил, что ворота хорошего качества и петли/фурнитура также хорошо выглядят. Ворота уже установлены, и мы очень довольны тем, как они улучшают внешний вид нашего дома.

    Гарри Ричардсон

    Trustpilot

    Я регулярно получал обновления о ходе работ, поэтому мог легко спланировать установку (ворота для загруженного отеля). Ворота были хорошо упакованы, все было в наличии и исправно. Сборка была очень хорошей, это приличный вес, и я думаю, что он окажется достаточно прочным, чтобы справиться с использованием в течение многих лет.
    Визуально он превосходен и уже вызвал несколько восторженных отзывов.
    В целом супер сервис и качественный товар.

    Пол Берроу

    Trustpilot

    Очень доволен покупкой ворот, стоит переплатить за качественные и прочные ворота.
    Изготовлено по размеру и подходит для лакомства. Общение и обновления на этом пути были превосходными, никогда не знавший бизнес информировал вас так же хорошо, как ворота и заборы.
    Доставка была на месте, отслеживалась до моей двери. Рекомендую всем и при необходимости обязательно обратимся к этой фирме снова.
    Большое спасибо

    Гэри Роулингс

    Trustpilot

    Очень редко в наши дни вы получаете отличный сервис и отличный продукт.
    От первоначального контакта до производства и последующей поставки Меня постоянно информировали. Пол Джонс был очень любезным и терпеливым и отлично помог с выбором размера и т. Д. Перед заказом.
    Совет по установке также был неоценим, и в результате я купил правильные крепления и выполнил работу.
    Спасибо.

    Дж. Грэм

    Trustpilot

    Наши ворота были супер. Прекрасное качество и хорошо сделанные изделия из дерева и железа.
    Поставляется в кратчайшие сроки и легко устанавливается!
    Не могу придраться!

    Кевин Харди

    Trustpilot

    Правильно сделанные ворота на века.
    В целом все прошло отлично, помогли измерить проем, обсудили варианты и в итоге выбрали правильные ворота. Меня информировали во время производственного процесса в Великобритании, заказ был отправлен в соответствии с договоренностью, все хорошо упаковано. Повесить ворота (самостоятельно) было возможно, инструкции могли бы быть немного яснее, но помощь под рукой по телефону. Послепродажное обслуживание также является первоклассным. В целом – Очень впечатлен 5 *****

    Тоби Арнольд

    Trustpilot

    От моего первого телефонного звонка до доставки информация, советы и общее общение были превосходными. Сначала мне сообщили, что время подготовки может составлять 4-6 недель, но ворота были доставлены через 4 недели после заказа. Это 1-й класс обслуживания. Электронные письма информировали меня о начале производства, до окончания процесса окрашивания, смазки, контроля качества до даты поставки. Отличная работа.

    Рон Уоллес

    Trustpilot

    Отличный товар по разумной цене. С самого первого моего запроса компания была очень профессиональной. Они помогли подтвердить мои расчеты для индивидуального размера и информировали меня на каждом этапе пути. За 5 недель наши ворота прибыли всего за 3. Продукт был хорошего качества и прибыл хорошо защищенным от повреждений. Я тоже нашел сайт очень хорошим. В целом очень довольны нашей покупкой. Энди Боултер

    Энди Боултер

    Trustpilot

    Отличный сервис, удобный веб-сайт для заказа,
    получал информацию о производстве и доставке по электронной почте. Прибыл точно, когда они сказали и хорошо упакованы. Определенно использовать снова в будущем.

    Джанет Хантли

    Trustpilot

    От размещения заказа до получения конечного продукта мы получили превосходное обслуживание. Команда обслуживания клиентов была очень информативной и полезной.
    Качество ворот и панелей забора отличное. Они очень хорошо построены, и мастерство блестяще. Наш заказ прибыл хорошо упакованным и в оговоренную дату.
