Подъемно-поворотные ворота серии Berry.
Подъемно поворотные ворота пользуются большим спросом в Европе, о чем свидетельствует продажа более 13 миллионов экземпляров. Ведущим производителем гаражных подъемно-поворотных ворот является немецкий концерн Hormann. Полотно ворот по сложной траектории поднимается к потолку гаража, надежно фиксируясь на время проезда автомобиля. Конструкция подъемно-поворотных ворот состоит из трех основных элементов: коробки, цельного полотна и подъемно-поворотного механизма, включающего рычаги, пружины, направляющие и электропривод. Подъемно поворотные ворота отличаются тишиной рабочего цикла, экономичностью используемого пространства, прочностью. Минусами подъемно-поворотных ворот являются значительные теплопотери, необходимость замены всего полотна в случае столкновения, занижение высоты проема, установка в проем только квадратной формы.
Мотивы подъемно-поворотных стальных ворот Berry.
Классическое оформление ворот Berry – вертикальный и горизонтальный гофр. Универсальный внешний вид ворот, идеально подходящий к любому архитектурному стилю. Различают ворота с узким гофром (мотив 902, 968) и гофр среднего размера (мотив 984, 985).
Мотив 902
Используется для оформления ворот шириной до 5000мм, возможно с комплектацией калиткой.
Мотив 968
Может быть применен на воротах шириной до 2750мм.
Мотивы 984 и 985
Применяются в воротах шириной до 5000мм, возможно с боковой дверью.
Для создания индивидуального дизайн Ваших ворот компания Hormann предлагает широкий выбор дополнительных элементов оформления (фризы, теснение, элегантная фурнитура), а также многообразие цветовых решений.
Мотив 941
Используется для поворотно подъемных ворот шириной до 5000мм, возможна поставка с боковой дверью. Мотив представляет собой сочетание вертикального узкого гофра с наложенным горизонтальным фризом.
Мотив 957
Для ворот до 5000мм по ширине. Гофрированная сталь с центральным и боковыми профилями.
Мотив 990
С расположением гофров по диагонали, создающих рисунок «в ёлочку» или «рыбья кость». Применяется на воротах шириной до 5м, с возможностью оформления боковой двери.
Мотив 914
Идеально подходит для оформления коллективных и подземных гаражей, с шириной ворот до 5000мм. Представляет собой гофрированную сталь с отверстиями для проветривания.
Концерн Hormann разработал 5 кассетных мотивов, идеально сочетающихся с элементами остекления, делающими Ваш дом светлее и уютнее.
Эффективная работа в течение длительного времени
Благодаря выдающимся техническим решениям, а также бескомпромиссной заботе компании Hörmann о качестве своей продукции, Вы получаете 10-летнюю гарантию на все подъемно-поворотные ворота Berry и 5 лет гарантии на приводы.
Купить поворотно подъемные ворота вы можете позвонив по телефону : (495) 755-32-85
Смотреть ворота Doorhan серии Yett1
Подъемные ворота поворотного типа — sdelayzabor.
ruСодержание
- 1 Разновидности подъемных ворот
- 2 Ворота подъемно-поворотного типа
- 3 Достоинства и недостатки
- 4 Пошаговая инструкция по изготовлению подъемных ворот
- 4.1 Выбор типа механизма
- 4.2 Подготовительные работы
- 4.3 Сборка опорной коробки
- 4.4 Изготовление рамы
- 4.5 Зашивка рамы
- 4.6 Изготовление направляющих
- 4.7 Установка створки и подъемного механизма
- 4.8 Монтаж возвратных пружин
- 4.9 Установка автоматики
Гаражные ворота должны характеризоваться надежностью, удобством и практичностью. Сегодня набирают популярность подъемные ворота, которые, при открытии, поворачиваются горизонтально и задвигаются под самый потолок. Более того, в открытом положении над гаражным проемом образуется небольшой защитный козырек, который является защитой от осадков. Ниже мы узнаем поближе, что такое подъемно поворотные ворота, порядок их изготовления и возможность автоматизации.
Разновидности подъемных ворот
Подъемные ворота гаражные могут изготавливаться в 2-х вариантах:
- Подъемные ворота поворотные. При их открытии все полотно поднимается и заходит под потолок. Сама створка является полностью цельной, что упрощает ее изготовление.
- Подъемные ворота из секций. Основу их составляют несколько панелей шириной около 50 см, соединенных шарнирными петлями. Поднимаясь, панели складываются, поворачиваются и собираются под потолком.

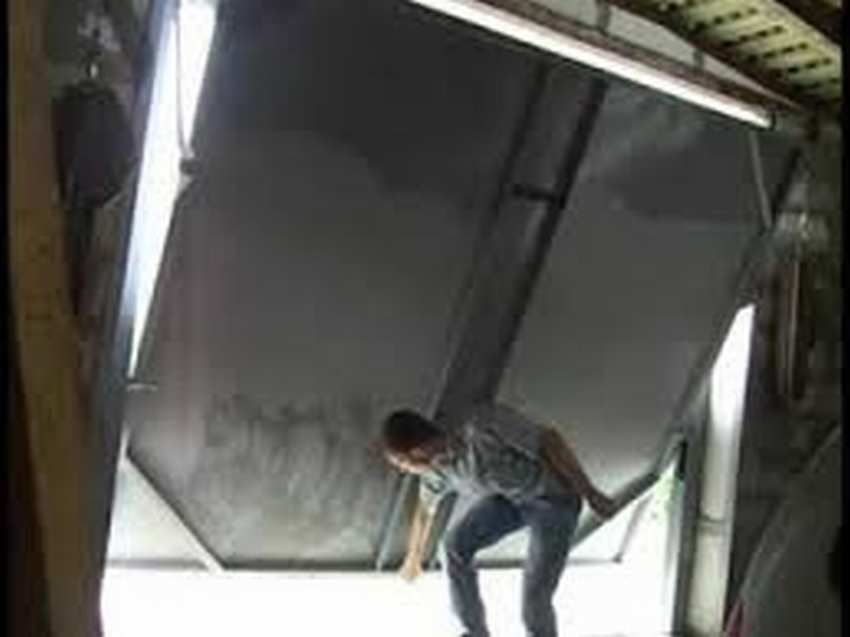

Ворота подъемно-поворотного типа
- Створка. Это металлическая рама, внутри которой закреплен толстый профлист.
- Подъемный механизм. При его работе используются рычаги и шарниры.
- Опорная коробка, изготовленная из металла. Проходит по периметру проема.
Управлять работой механизма можно вручную или посредством электропривода.
При открывании ворот задействуются рычаги, закрепленные снизу створки. Полотно скользит на роликах по направляющим, находящимся на торцах створки. Чтобы поднять створку, нужно потянуть за нижний рычаг. Особых усилий прикладывать будет не нужно, так как пружины возьмут на себя часть нагрузки.
Пружина подъемных ворот
Достоинства и недостатки
Ворота гаражные подъемно-поворотные характеризуются определенными плюсами и минусами, что свойственно любой конструкции.
Преимущества:
- Удобство эксплуатации. Подъемные ворота управляются без труда.
- Экономия места. Конструкция в открытом положении не занимает много места.
- Высокая степень защиты гаража. Система блокируется изнутри, поэтому попасть внутрь гаража можно лишь путем прорезания отверстия в воротах. А сделать это бесшумно невозможно.
- Длительные сроки эксплуатации при соответствующем уходе.
- Створку можно утеплить любым материалом или декорировать по своему вкусу.
- Конструкцию можно изготовить самостоятельно.
- Имеется возможность подключения электропривода и управления створкой дистанционно.
Недостатки:
- Определенные неудобства в процессе заезда в гараж. Чтобы створка нормально открылась, машину следует останавливать за 1,5-2 м до гаража.
- Установка в гараж с низкими потолками проблематична, так как в открытом положении створка занимает некоторое место, около 20-25 см.
- Если будет в каком-то месте повреждено основное полотно, то его придется полностью менять.
- Зимой, из-за низких температур, могут возникнуть сложности с управлением механизмом.
Пошаговая инструкция по изготовлению подъемных ворот
Если покупать данную конструкцию в магазине, то это приведет к неоправданно высоким затратам. Выгоднее сделать подъемные ворота для гаража своими руками. Данный процесс состоит из нескольких последовательных этапов.
Выбор типа механизма
Всего существует 2 основных типа:
- Рычажно-пружинный.
Основой его являются 2 рычага, ролики, направляющие и пружины. Это наиболее популярный механизм. По краям дверного проема закреплены металлические направляющие. По ним происходит передвижение створки на роликах. Сами ролики закреплены в верхних углах створки. - Механизм с противовесами, подвешенных на специальных тросах. Противовесы, вес которых превышает вес самой створки, управляют ее движением через систему блоков. На нижней части створки закреплен трос лебедки, проходящий через блок на самом потолке. Второй конец троса соединен с противовесом. Когда створка открывается, противовес опускается.
Подготовительные работы
В процессе подготовки составляется чертеж будущей конструкции, производятся замеры проема, на стены наносится разметка. Закупается необходимый материал с небольшим запасом. В гараже освобождается место для работы. Подготавливаются необходимые инструменты.
Сборка опорной коробки
Коробка представляет собой П-образную раму, сваренную их трех металлических уголков.
Следует учитывать, что ширина полки выбранного уголка должна превышать толщину створки в 1,5 раза. При необходимости используется деревянный брус. Низ коробки заглубляется в бетонный пол на несколько сантиметров. К стенам и потолку коробка крепится анкерами.
Изготовление рамы
Для создания рамы лучше взять профилированную трубу, которая обладает достаточной жесткостью, в отличие от уголка. Труба нарезается по заданным размерам, а потом сваривается в единую конструкцию. По углам рамы привариваются металлические косынки. Места сварных швов зачищаются болгаркой.
К верхним углам рамы, на торцах, привариваются кронштейны с установленными на них роликами.
Зашивка рамы
Готовая рама зашивается профнастилом или стальными листами. Материал к раме крепится посредством саморезов со сверлом. Не рекомендуется использовать древесину в качестве материала зашивки, так как она увеличит вес створки.
Изготовление направляющих
Именно по направляющим будут передвигаться ролики нашего шарнирного механизма.
Направляющие должны обладать П-образным профилем. Для их изготовления можно сварить вместе 2 уголка. Внутри направляющих просверливаются отверстия для дальнейшего монтажа. Вертикальные направляющие жестко крепятся к гаражной стене сваркой к закладным элементам или дюбелями. Верхние части направляющих соединяются металлической балкой путем сваривания.
Горизонтальные направляющие закрепляются под потолком. Они образуют с вертикальными аналогами единую конструкцию, поэтому привариваются к ним, а затем усиливаются металлическими упорами.

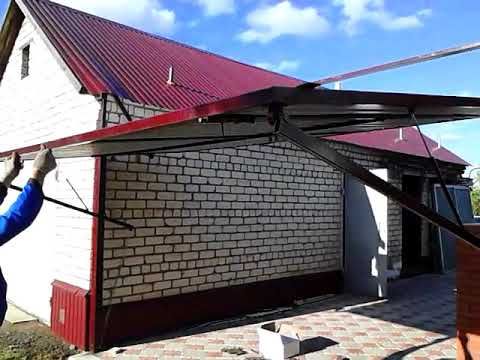

Установка створки и подъемного механизма
Створка временно устанавливается в проем, после чего отмечается место крепления шарниров рычажного механизма. Затем створка снимается, а к ее торцам крепятся рычаги при помощи саморезов. Проверяется работа створки. Если она движется с заеданиями, корректируются места крепления рычагов к створке. Они должны быть строго параллельны друг другу. Если движение происходит плавно и без заеданий, рычаги окончательно закрепляются болтами.
В центре верхней части створки устанавливается направляющий кронштейн.
Монтаж возвратных пружин
На направляющем кронштейне закрепляются возвратные пружины. Они должны находиться по обеим сторонам от створки.
Проверяется работа подъемной створки. Если она движется нормально, полностью перекрывая ворота, работа считается выполненной. На заключительном этапе створку утепляют, на ворота устанавливают гаражный замок.
Установка автоматики
Мы разобрали, как сделать подъемно поворотные ворота в гараж своими руками. Управление такими воротами осуществляется вручную. Если вы желаете автоматизировать данный процесс, необходимо установить управляющую автоматическую систему с подключенным к сети электроприводом. Ее тип подбирается индивидуально, в зависимости от весовых характеристик и габаритов изготовленных ворот.
Пример автоматизацииВ этом случае электропривод управляет перемещением створки посредством цепной передачи. Подключение функции дистанционного управления значительно расширяет функционал подъемно-поворотной конструкции.
