Жесткие металлические воздуховоды круглого и прямоугольного сечения
«Инженер-климат» / Словарь / Жесткие металлические воздуховоды круглого и прямоугольного сечения
Жесткие металлические воздуховоды круглого и прямоугольного сечения
Традиционное решение — жесткие металлические воздуховодыкруглого и прямоугольного сечения.
В системах вентиляции, воздушного отопления и кондиционирования воздуха зданий и сооружений самого различного назначения чаще всего применяются жесткие металлические воздуховоды круглого и прямоугольного сечений и соответствующие им фасонные детали.
Проектирование, производство и монтаж таких каналов обычно осуществляются с учетом требований ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей», многочисленных (более 20 документов) ТУ, в том числе — ТУ 36-736-93 «Воздуховоды металлические», ТУ 4863018-11865045-02 «Воздуховоды», СНиП 41-01-2003 «Отопление, вентиляция, кондиционирование», СП60.
13330.2010 и других нормативных документов.
Большинство участников рынка работает с воздуховодами из тонколистовой холоднокатаной оцинкованной стали толщиной 0,5-1,4 мм (ГОСТ 1491880, от 200 до 420 граммов цинка на 1 м 2 стали). Такие воздуховоды подходят для транспортировки воздуха с температурой до 80 –0С и относительной влажностью не выше 60-80 %.
При необходимости организовать транспортировку более горячего воздуха используют черную или жаростойкую сталь. Для перемещения особо агрессивных сред, в том числе влажных, воздуховоды изготавливаются из тонколистовой коррозионно-стойкой стали, алюминия или из стали с полимерным покрытием. Наконец, в угоду дизайну, когда в замыслы оформителя помещения входит акцентирование внимания на системе воздуховодов, в помещениях применяют каналы из полированной меди и других металлов.
Круглые металлические воздуховоды принято подразделять на прямошовные фальцевые и спирально-фальцевые (спирально-навивные). Кроме того, распространение получили прямошовные сварные воздуховоды.
В определениях «фальцевые» и «сварные» отражается применяемый при производстве воздуховодов способ соединения металлического листа. Внутренние диаметры прямошовных сварных воздуховодов изменяются в пределах от 0,1 до 2 м. Их длина может составлять 1, 1, 25, 2 или 2,5 м.
Чаще однако в дело идут круглые спирально-фальцевые воздуховоды, изготавливаемые на специальных станках. Такие вентканалы характеризует повышенная жесткость (по сравнению с прямошовными). Их длина в принципе может быть какой угодно, однако на практике она ограничена 6 метрами. К достоинствам таких вентканалов можно отнести также высокую плотность шва и хороший внешний вид. К недостаткам — увеличенный расход металла и вес, повышенное аэродинамическое сопротивление, да и цена спиральных воздуховодов обычно на 10-20 % выше, чем у прямошовных.
Ряд типовых размеров поперечных сечений прямоугольных металлических воздуховодов начинается со 100×100 мм и заканчивается 3200×4000 мм. При этом рекомендуемый размер проемов для прямоугольной вентиляции равен (А+200)х(В+200) мм, где А и В — размеры воздуховодов в мм (см.
СП73133-2010 (СНиП3.05.01-85)).
Конструктивно прямоугольные металлические воздуховоды выполняются прямошовными. Наиболее дешевыми получаются прямые участки стандартной длины: 1,25, 2 или 2,5 м — вследствие наиболее рационального использования поступающего в раскрой листового металла.
Для обеспечения жесткости прямоугольных воздуховодов со стороной сечения более 400 мм, как правило, выполняются ребражесткости с шагом 200-300 мм по периметру воздуховода либо диагональные перегибы.
Чем больше площадь сечения прямоугольного канала, тем труднее транспортировать его к месту монтажа. Однако в относительно новой конструкции воздуховодов с угловым защелочным фальцем, которые собирают на месте, этот недостаток можно считать не столь очевидным. Проще транспортировать к месту установки и сборные панельные воздуховоды большого поперечного сечения.
В сравнении с круглыми прямоугольные металлические воздуховоды — более металлоемкие изделия. Однако их проще, чем круглые, спрятать, например, за подшивным потолком.
Ведь при одинаковой высоте площадь сечения прямоугольного воздуховода с максимально допустимым соотношением сторон будет больше, чем у круглого канала.
Для соединения прямых участков как круглых, так и прямоугольных воздуховодов и соответствующих им фасонных элементов вентсистем применяют два основных типа соединения — фланцевое и бесфланцевое.
Фланцевое соединение, как следует из названия, выполняется при помощи фланцев, закрепленных на торцах прямых участков и фасонных деталей воздуховодов. Фланцы изготавливают из угловой стали или из монтажных шин и уголков (шинорейка). К воздуховодам фланцы крепят с помощью саморезов, заклепок или сварки.
Воздуховоды с фланцами из угловой стали или полосы (до диаметра 315 мм) собираются в сеть с помощью соединительных болтов — по периметру фланцев для этого может быть выполнено от 4 до 40 отверстий под болты диаметром 6, 8 или 10 миллиметров. Воздуховоды с фланцами из монтажных шин и уголков соединяются с помощью 4 болтов и при необходимости скоб для стяжки, которые устанавливаются на стыках каналов через каждые 200 мм.
При монтаже сети между фланцами для герметизации соединений прокладывают ленточную резину, самоклеящийся поролон и другие уплотнительные материалы, выбираемые в зависимости от агрессивности перемещаемой среды.
Менее трудоемко бесфланцевое соединение, когда для стыковки прямоугольных воздуховодов, используемых, например, в системах воздушного отопления и других установках, не требующих высокой герметичности вентсети, применяются металлические рейки.
Для бесфланцевого соединения круглых воздуховодов диаметром до 900 мм используют бандаж из тонкой листовой стали.
В последнее время широкое распространение получило высокотехнологичное ниппельное соединение круглых воздуховодов. Уплотнение здесь обеспечивает резиновая прокладка круглого сечения, которая находится в канавке в концевой части ниппеля или фитинга, в роли которого может выступать любая фасонная деталь или сетевое оборудование (шумоглушители, дроссель-клапаны). Ниппельная система обычно выдерживает положительное давление до 3000 Па и давление разрежения до 5000 Па.
На вопрос «Из каких воздуховодов дешевле делать вентсеть — из круглых или из прямоугольных?» однозначного ответа не существует. В каждом конкретном случае необходимо рассматривать всю совокупность влияющих на конечную величину затрат факторов, включая архитектурно планировочное решение объекта, металлоемкость и др.
Из-за высокой стоимости транспортных расходов почти всегда выгоднее покупать жесткие вентканалы у производителя, склады или производственные цеха которого расположены поблизости от объекта.
Среди производителей жестких металлических воздуховодов круглого и прямоугольного сечений и соответствующих им фасонных деталей можно отметить, например, завод «Лиссант» в Санкт-Петербурге.
ВЫБОР ЭЛЛИПСА
Когда пространство между плитой перекрытия и подвесными конструкциями потолка минимально, зачастую единственно возможной оказывается система воздуховодов плоскоовального сечения. При изготовлении таких каналов спирально-фальцевые воздуховоды круглого сечения прогоняются через специальные станки, в результате чего им придается эллиптическая форма.
Плоскоовальные воздуховоды создают меньшее сопротивление воздушному потоку при одинаковой площади сечения с прямоугольными каналами и весьма эстетичны. Но стоимость таких воздуховодов достаточно высока, да и изготавливаются они отнюдь не везде.
Сеть вентиляционных каналов системы воздушного отопления выполнена из оцинкованного стального листа
Прямоугольные жесткие воздуховоды крепят к перекрытию с помощью забивных анкеров, шпилек, Z- или
Г-образных профилей (а, б) или траверсов (в), круглые воздуховоды – на хомутах и (или) перфоленте (г).
Выбрать и купить воздуховоды в Санкт-Петербурге.
Преимущества стальных воздуховодов
Длительное время основным материалом для изготовления воздуховодов выступала оцинкованная сталь.
Однако, активное внедрение современных технологий привело к появлению в последние годы альтернативного варианта, который предполагает использование вентиляционных каналов из пластика.
В результате одним из актуальных вопросов, интересующих как владельцев зданий, так и производителей работ по устройству вентиляционных систем, стал следующий: какие воздуховоды лучше – металлические или пластиковые?
Особенности пластиковых воздуховодов
Появление вентиляционных каналов, изготовленных из ПВХ, казалось бы, должно было привести к повсеместному вытеснению традиционных воздуховодов, для производства которых использовалась оцинкованная сталь.
Однако, мода на пластиковые трубы достаточно быстро сменилась пониманием того, что поливинилхлорид и подобные ему материалы обладают не только серьезными достоинствами, но и рядом существенных недостатков.
Тем не менее, некоторые плюсы пластиковых воздуховодов отметить необходимо:
- Легкость изделий. Она заметно упрощает и облегчает как доставку воздуховодов к месту монтажа, так и работы по их установке;
- Высокий уровень звукопоглощения;
- Отменные прочностные параметры;
- Устойчивость к коррозии и большинству агрессивных факторов.
Однако, следует отметить и два серьезных недостатка
Во-первых, низкая огнестойкость материала. Она не позволяет использовать воздуховоды из ПВХ в большинстве промышленных и общественных зданий, что существенно снижает область их применения.
Во-вторых, некоторые виды пластика, используемого для изготовления вентканалов, притягивают пыль, что происходит из-за возникновения статического электричества.
В результате требуется специальная обработка изделий антистатиком.
Преимущества стальных воздуховодов
Внимательно изучение эксплуатационно-технических характеристики воздуховодов, изготовленных из оцинкованной стали, позволяет выделить такие очевидные достоинства, которые наглядно проявляются даже на фоне изделий из пластика:
- Прочность. Даже самые современные ПФХ материалы в большинстве случаев заметно уступают металлу по своим прочностным характеристикам и устойчивости к различным механическим воздействиям;
- Долговечность. Несмотря на декларируемую производителями пластиковых изделий «вечность» их воздуховодов, чаще всего это выступает только рекламным лозунгом. В свою очередь, вентканалы из оцинкованной стали доказали на практике возможность успешной и эффективной эксплуатации в течение десятков лет;
- Экологичность. Использование оцинкованной стали гарантирует соблюдение всех действующих сегодня экологических стандартов, что позволяет использовать воздуховоды их этого материала практически везде, например, в жилых и общественных зданиях, включая заведения общепита или больницы;
- Негорючесть.
Главное преимущество стальных воздуховодов при сравнении их с изделиями из пластика. Огнестойкость материала позволяет использовать стальные вентканалы даже в тех промышленных зданиях, где требуется обеспечение наиболее высокого уровня противопожарной безопасности.
Наличие такого впечатляющего перечня достоинств позволяет оцинкованной стали по-прежнему оставаться самым популярным и востребованным материалом, используемым для изготовления воздуховодов.
Производитель металлических воздуховодов и воздуховодов из листового металла HVAC
Металлические воздуховоды: Полное руководство
Металлические воздуховоды представляют собой секцию системы управления воздухом, которая образует проходы в системах отопления, вентиляции и кондиционирования воздуха (системах HVAC).
В зависимости от точного расположения металлические воздуховоды могут удалять или подавать воздух в помещение или систему.
Вот именно о чем я говорю:
Воздуховод из нержавеющей стали
Конечно, есть и другие варианты.
В сегодняшнем руководстве рассматриваются все основные и дополнительные аспекты системы металлических воздуховодов.
Приступим:
- Преимущества металлических воздуховодов
- Недостатки металлических воздуховодов
- Классификация металлических воздуховодов
- Рекомендуемое значение R для систем металлических воздуховодов Воздуховод
- Процесс установки металлических воздуховодов
- Как вырезать систему металлического воздуховода
- Стоимость металлического протока против гибкого протока
- Metal Ducting Fittings
- Как работает металлический воздуховодный Вот преимущества, которые вы получаете при использовании металлических воздуховодов:
Спиральный воздуховод из нержавеющей стали
Долговечность
Металлические воздуховоды предлагают долговечную систему воздуховодов для вашего применения по сравнению с другими системами воздуховодов.
Это связано с тем, что на него не так легко воздействуют внешние факторы, такие как климатические условия.
Металлические воздуховоды, особенно оцинкованные, долговечны для различных применений.
Низкие затраты на техническое обслуживание
Еще одним преимуществом использования металлических воздуховодов является более низкая стоимость обслуживания по сравнению с другими типами воздуховодов.
Жесткая конструкция и прочность делают эту систему воздуховодов прочной, что гарантирует, что они не порвутся.
Таким образом, вам не нужно нести затраты на замену из-за их поломки, что снижает ваши расходы на техническое обслуживание.
Стандартизация
Большинство производителей металлических воздуховодов изготавливают стандартную продукцию.
Преимущество этого заключается в том, что вы можете выбрать определенную металлическую систему воздуховодов, которая подойдет для вашего применения, не беспокоясь о различных доступных марках.
Недостатки металлических воздуховодов
Ограничения, с которыми вы столкнетесь при использовании систем вентиляционных воздуховодов, включают следующее:
Относительно дорого
Металлические воздуховоды довольно дороги по сравнению с гибкими воздуховодами из-за их благоприятных характеристик.
В том числе долговечны и не вступают в реакцию с влагой, препятствуя прохождению воздуха.
Более высокая стоимость рабочей силы
Металлические воздуховоды требуют тщательного проектирования, чтобы идеально соответствовать вашим требованиям.
Вам понадобится профессионал, который сделает это за вас, что означает, что вам придется платить больше за вашу рабочую силу.
Сложность установки
Установка металлических воздуховодов является технически сложной, поскольку необходимо учитывать несколько факторов.
Неправильная установка может привести к неправильной работе воздуховода, например, к протечкам.
В качестве рекомендации лучше нанять профессионала, который сделает процесс установки за вас.
Классификация металлических воздуховодов
На рынке представлены различные типы металлических воздуховодов.
Вы найдете эти металлические воздуховоды следующих классов.
1) Воздуховод из нержавеющей стали
Использование воздуховодов из нержавеющей стали дает широкий спектр преимуществ для ваших применений.
Во-первых, это устойчивый к коррозии материал, на который не так легко воздействуют такие факторы, как вода или воздух.
Помогает свести к минимуму коррозию и сделать ваши воздуховоды долговечными.
Воздуховод из нержавеющей стали
Кроме того, вы получаете эстетическую привлекательность, используя эти воздуховоды, что упрощает их чистку и обслуживание.
Наконец, это лучший металлический воздуховод, если вы ищете более тонкий воздуховод, сохраняющий общий вес.
2) Спиральный воздуховод из нержавеющей стали
Использование спиральных воздуховодов из нержавеющей стали дает несколько преимуществ.
Во-первых, у вас есть гарантия долговечности металлического воздуховода, так как нержавеющая сталь не подвержена коррозии.
Спиральный воздуховод из нержавеющей стали
Кроме того, спиральный вид этих воздуховодов сводит к минимуму количество точек соединения, что снижает любые утечки.
Если сравнивать стоимость установки с другими типами металлических воздуховодов, спиральный воздуховод из нержавеющей стали является экономически выгодным.
3) Оцинкованный воздуховод
Оцинкованные воздуховоды идеальны, если вы ищете металлический воздуховод, который относительно дешевле покупать и обслуживать.
Он также долговечен, что гарантирует максимальное обслуживание.
Воздуховод из оцинкованного металла
Воздуховоды из оцинкованного металла позволяют легко проводить осмотр по сравнению с другими типами металлических воздуховодов.
Однако существуют определенные ограничения, с которыми вы столкнетесь при использовании воздуховодов этого типа.
Например, на нем легко появляются сколы и трещины, что влияет на его качество.
4) Оцинкованные спиральные воздуховоды
Оцинкованные спиральные воздуховоды имеют ряд преимуществ по сравнению с другими типами металлических воздуховодов.
Например, эти воздуховоды занимают очень мало места, так как не используются усиления и соединители, экономящие до 3 дюймов пространства.
Оцинкованные спиральные воздуховоды
Кроме того, они эффективны для минимизации утечек воздуха, особенно в местах соединения воздуховодов.
Это приводит к снижению потребления энергии при одновременном повышении уровня эффективности.
Наконец, общая стоимость установки этого типа металлического воздуховода ниже, чем у других типов.
6) Спиральный воздуховод с двойными стенками
Процесс изготовления спирального воздуховода с двойными стенками включает в себя два цельных металлических элемента, помещенных между стекловолокном.
Использование этого типа металлического воздуховода дает вам несколько преимуществ.
Спиральный воздуховод с двойными стенками
Эти преимущества включают изоляцию от потерь энергии, что снижает затраты на электроэнергию вашего металлического воздуховода.
В случае возникновения пожара в системе воздуховодов двойная стенка помогает свести к минимуму распространение огня.
Кроме того, двойная стенка сводит к минимуму шум, создаваемый металлическим воздуховодом, обеспечивая надежную систему вентиляции.
6) Прямоугольный воздуховод
Если у вас ограниченное пространство, не позволяющее установить другие виды металлических воздуховодов, то это удобный вариант для вас.
Прямоугольный воздуховод
Прямоугольные воздуховоды занимают очень мало места по высоте и обеспечивают удобный способ кондиционирования воздуха в помещении.
Кроме того, он удобен для использования в системе низкого давления.
Рекомендуемое значение R для металлических систем воздуховодов
Значение R относится к удельному тепловому сопротивлению данной изоляции в системе металлических воздуховодов.
Чем выше значение удельного сопротивления, тем лучше изоляционный материал.
Два фактора определяют R-значение данной системы металлических воздуховодов, а именно:
- Масса изоляции в пересчете на толщину и плотность
- Степень сжатия в процессе монтажа
Если уровень сжатия выше, тогда у вас будет более низкое значение R.
Эффективный изоляционный материал должен быть плотным и толстым.
Надлежащий изоляционный материал обеспечивает хороший барьер между различными температурами, сводя к минимуму ненужное охлаждение или нагрев металлического воздуховода.
В зависимости от типа вашего климата и окружающей среды у вашего металлического воздуховода могут быть разные значения R-значения.
Ниже приведены рекомендуемые значения R для металлических систем воздуховодов в зависимости от различных климатических условий.
Ваш специалист должен помочь вам определить наилучшее значение R для вашего металлического воздуховода для эффективной работы вашего металлического воздуховода.
Перед изоляцией металлического воздуховода убедитесь, что все утечки устранены.
Если есть какие-либо утечки, заклейте их лентой из фольги, избегая при этом клейкой ленты, так как она недолговечна.
Выбор материала для металлических воздуховодов
При выборе материала для металлических воздуховодов необходимо учитывать несколько факторов.
Факторы, на которые необходимо обратить внимание, включают:
Материал металлического воздуховода
Тип применения
Тип применения будет влиять на выбор материала для металлического воздуховода.
Это связано с тем, что разные материалы металлических воздуховодов реагируют по-разному в разных средах.
Некоторые из этих реакций, например, ржавчина, в конечном итоге приводят к плохой работе металлических воздуховодов.
Поэтому вам необходимо выбрать материал, который не будет негативно реагировать на окружающую среду.
Стоимость
В конечном итоге вам придется учитывать стоимость материала, который вы собираетесь выбрать.
Цены на эти материалы различаются в зависимости от качества предоставляемых услуг.
Хороший материал будет стоить относительно дорого, зато у вас есть гарантия качественного обслуживания.
Однако, если вы работаете со скромным бюджетом, вы все равно можете получить материал, хотя вам придется часто его заменять.
Коррозионная стойкость
Ваш металлический воздуховод всегда будет реагировать на различные факторы окружающей среды, такие как влажность и вода.
Поэтому крайне важно проверить коррозионную стойкость вашего металлического воздуховода, прежде чем принять решение о том, какой именно.
Лучшая металлическая система воздуховодов должна обладать коррозионной стойкостью к внешней среде.
Механические свойства
Привинчивание металлического воздуховода в вашем приложении должно быть простым процессом.
Поэтому вам необходимо проверить способность вашего металлического воздуховода прикрепляться к вашему устройству вручную или с помощью винтов.
Разница между гибким воздуховодом и металлическим воздуховодом
Несмотря на то, что и металлический, и гибкий воздуховод необходимы для установки надлежащей системы кондиционирования, между ними существует значительная разница.
Такие различия включают:
Жесткий воздуховод против гибкого воздуховода
Во-первых, основным материалом, из которого изготавливаются гибкие воздуховоды, является пластик.
Для изготовления гибких воздуховодов доступны различные виды пластика, такие как ПВХ, ПЭТ и ПП.
Каждый из этих материалов имеет свои ограничения, а также преимущества, которые влияют на качество данных гибких воздуховодов.
С другой стороны, основным материалом для металлических воздуховодов является металл.
Здесь вы найдете различные металлы для изготовления металлических воздуховодов, включая оцинкованную сталь и алюминий.
Различные типы металлических материалов приводят к различным типам металлических воздуховодов.

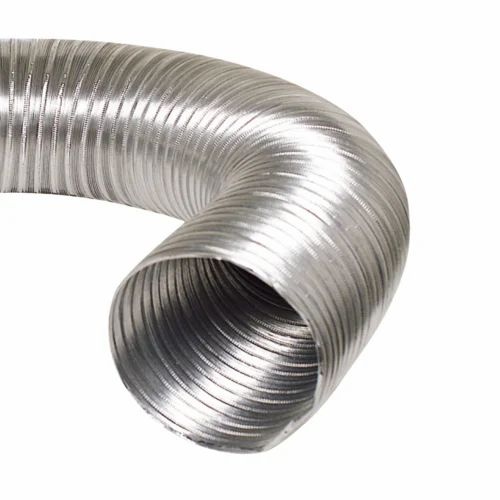

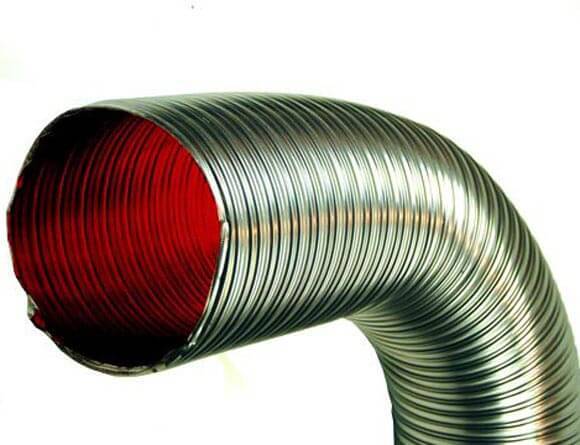

Гибкие воздуховоды предлагают более гибкий вариант для вашей системы кондиционирования, чем металлические воздуховоды.
Это связано с тем, что большинство гибких материалов, например ПВХ, являются гибкими и универсальными.
Металлический воздуховод, который также называют жестким воздуховодом, необходим для точек монтажа, не требующих большого изгиба.
Материалы, из которых изготовлены металлические воздуховоды, отвечают за их жесткость.
Еще одно отличие заключается в процессе установки.
Как правило, гибкие воздуховоды просты в установке по сравнению с металлическими воздуховодами.
Однако при установке гибких воздуховодов необходимо соблюдать осторожность, чтобы не допустить ошибки подрядчика.
Такие ошибки могут увеличить ваши расходы на техническое обслуживание, а также счета за электроэнергию.
Вы также заметите, что металлические воздуховоды намного дороже, чем гибкие воздуховоды.
Это связано с тем, что металлические воздуховоды более долговечны, чем гибкие воздуховоды.
Гибкие воздуховоды обычно идеально подходят для коротких участков ответвлений и магистралей вашей системы кондиционирования.
Это связано с их гибкостью.
С другой стороны, металлические воздуховоды идеально подходят для установки на всю систему кондиционирования, поскольку они долговечны.
Процесс установки металлических воздуховодов
Процесс установки металлических воздуховодов является важной частью всей системы воздуховодов.
Он включает в себя несколько основных шагов, которые вы должны тщательно соблюдать, чтобы избежать неправильной установки.
Полностью установленный жесткий воздуховод
Эти этапы:
Проектирование
Прежде чем приступить к процессу установки, вам необходимо понять базовую компоновку вашей металлической системы воздуховодов.
Как правило, это компьютеризированный процесс, который определяет фактическую планировку вашего дома, а также вашу систему кондиционирования.
Помогает определить размер металлических воздуховодов, их расположение и различные регистры, которые вы будете использовать.
Черновая обработка
После получения макета следующим шагом является черновая обработка.
На этом этапе в черновом полу вырезаются различные отверстия.
Эти отверстия будут использоваться для установки воздуховодов и регистров.
Поэтому необходимо убедиться, что отверстия имеют тот же размер, что и регистры и воздуховоды.
Вы найдете размеры воздуховодов в руководстве производителя, а также их расположение.
Рекомендуется, чтобы расстояние от стены до отверстий в регистраторе снабжения составляло около трех дюймов.
Опять же, постарайтесь сохранить отверстия в центре между лагами пола.
Помните, что отверстия для возвратного воздуха обычно вырезаются в черновом полу, а затем проходят через нижнюю плиту внутренней стены.
Далее на стену устанавливается гипсовая рама, которая облегчает сверление в гипсокартоне отверстия для отвода воздуха.
Не забудьте установить гипсовую раму примерно в трех дюймах от верха стены.
Установка
После вырезания различных отверстий вы готовы приступить к установке.
Начните с установки змеевика испарителя и устройства обработки воздуха.
Перед установкой проверьте правильность установки в руководстве производителя.
После этого прикрепите камеру к выходу испарителя.
В качестве альтернативы, если у вас нет центральной системы кондиционирования, вы можете присоединить нагнетательную камеру к печи.
Помните, что камера представляет собой небольшую металлическую коробку с одним открытым концом и закрытым другим.
После установки камеры статического давления теперь можно установить отводные манжеты, которые обычно имеют квадратную форму.
Для этого просверлите отверстие в воротнике, а затем вставьте часть с выступом в отверстие.
Согните выступы и закрепите их винтами.
Установите хомуты таким образом, чтобы верхняя часть воздуховодов, которые соединяются с ними, находилась под нижней частью балок перекрытия.
Следующим процессом является установка основных линий грузовика металлического воздуховода.
Здесь вы соединяете стартовые хомуты с металлическими воздуховодами.
Целесообразно вырезать точные отверстия для отводов ответвления металлоканала в верхней части металлоканала.
Прикрепите эти ответвления к верхней части основного воздуховода, вставив их между лагами пола.
Иногда вы устанавливаете переход, функцией которого является переход от большего размера воздуховода к меньшему.
Поддерживайте эти воздуховоды с интервалом в восемь футов с помощью металлических подвесов.
Соединение воздуховодов друг с другом через систему «приводы» и «s».
Буква «s» относится к кускам металла, которые складываются друг на друга, образуя прорезь для разделения двух концов воздуховода.
Каждый конец воздуховода будет скользить в разные щели.
Их можно установить на нижнюю и верхнюю часть металлических воздуховодов.
С другой стороны, «приводы» относятся к металлическим деталям, которые складываются сами по себе, скользя по сторонам воздуховода, что удерживает их вместе.
После установки согните выступы дисков, чтобы скрепить их.
Установите торцевые заглушки на концах подающих воздуховодов.
Как резать металлические воздуховоды
При разрезании металлических воздуховодов необходимо соблюдать осторожность, чтобы не повредить себя и весь металлический воздуховод.
Вот несколько факторов, которые необходимо учитывать.
Прямоугольные воздуховоды
Безопасность в приоритете
Резка металлических воздуховодов может быть опасным делом, особенно с острыми металлическими краями.
Таким образом, вы должны защитить себя, надев толстые и тяжелые рабочие перчатки, которые защищают ваши руки.
Также необходимо носить защитные очки, защищающие глаза.
Подходящее оборудование для резки
Чтобы вырезать металлический воздуховод нужной формы и размера, необходимо использовать подходящее оборудование для резки.
Например, электропила со специальными лезвиями.
Перед резкой металлического воздуховода сделайте необходимые замеры
Измерение является важнейшим элементом процесса резки.
Вы не хотите тратить свой металлический воздуховод впустую, но в то же время не хотите получить неправильные измерения.
Используйте правильную измерительную ленту и, если возможно, выполните измерение дважды, чтобы убедиться, что измерение точное.
Закрепите металлический воздуховод перед его разрезанием
Перед разрезанием металлического воздуховода закрепите его, чтобы он не двигался во время резки.
Некоторые приспособления, такие как тиски, доступны для использования при креплении металлических воздуховодов.
Стоимость металлических воздуховодов по сравнению с гибкими воздуховодами
По сути, если сравнить стоимость металлических воздуховодов и гибких воздуховодов, вы обнаружите, что стоимость металлических воздуховодов относительно выше.
Это связано с тем, что металлические воздуховоды долговечны, а процесс их монтажа несколько сложен.
Другим фактором, который может повысить стоимость металлических воздуховодов по сравнению с гибкими воздуховодами, является их энергосберегающая способность.
Металлические воздуховоды являются энергосберегающими воздуховодами, поскольку они не дают протечек.
Помимо этих факторов, другими факторами, которые могут увеличить стоимость ваших металлических воздуховодов, являются стоимость проектирования и монтажа.
Кроме того, размер металлического воздуховода будет определять стоимость, которую вы заплатите.
Металлические фитинги для воздуховодов
Для правильного функционирования металлического фитинга для воздуховодов необходимы определенные аксессуары.
Такие фитинги включают:
Колена для металлических воздуховодов
Это фитинги, которые потребуются при установке металлических воздуховодов в условиях низкого давления или низкой скорости.
Обычно имеют прямоугольную форму.
Металлические колена для воздуховодов
Эти фитинги необходимы, если вы хотите перенаправить воздуховод под правильным углом.
Внутренний зазор изменяется по траектории изгиба двух плоскостей.
Эксцентриковые переходники для металлических воздуховодов
Эти переходники предназначены для изменения направления металлического воздуховода, особенно при модификации металлического воздуховода.
Металлический переходник воздуховода
Его функция заключается в изменении формы воздуховода с круглой на прямоугольную или с прямоугольной на круглую.
Кроме того, вы можете использовать его для изменения формы воздуховода с круглой или прямоугольной на квадратную и наоборот.
Отступы для металлических воздуховодов
Эти металлические фитинги для воздуховодов можно использовать для обхода любых препятствий на пути прохождения воздуховодов. Такими преградами могут быть два пересекающихся воздуховода.
Принцип работы металлических воздуховодов
В основе работы металлических воздуховодов лежит поток теплого воздуха из помещения наружу и чистый холодный воздух снаружи внутрь.
Однако процесс несколько сложнее, чем этот, так как задействованы и другие части металлического воздуховода.
Холодный воздух снаружи поступает в металлический воздуховод через воздуходувку.
Здесь регулируется количество воздуха, поступающего в систему воздуховодов.
Виброизоляторы, представленные здесь, предназначены для минимизации вибраций, создающих ненужный шум.
Типовая система вентиляции и кондиционирования – фото предоставлено: STEEMIT
По мере того, как воздух проходит через вентиляционную установку, есть ответвления, которые разветвляются в зависимости от размера вашей комнаты.
Воздуховоды подают воздух в различные помещения вашего здания.
Присутствующие здесь диффузоры помогают снизить скорость при одновременном увеличении давления на взлетах.
Имеются заслонки регулировки объема, которые помогают контролировать объем воздуха, поступающего в различные секции системы.
В зависимости от типа металлического воздуховода заслонки регулировки объема могут быть ручными или автоматическими.
Чтобы свести к минимуму распространение огня внутри воздуховода, когда он возникает, большинство металлических воздуховодов имеют противопожарные и дымовые клапаны.
При движении воздуха по металлическому воздуховоду необходимо, чтобы он протекал плавно и в заданном направлении.
Это достигается благодаря наличию поворотных лопаток.
Эти поворотные лопасти расположены под прямым углом, чтобы уменьшить турбулентность и сопротивление воздушному потоку.
Когда воздух попадает в помещение, теплый загрязненный воздух должен выйти из помещения.
Это происходит при использовании нагнетательных камер, которые направляют воздух из помещения в центральную вентиляционную установку.
Ваш металлический воздуховод может иметь несколько камер в зависимости от количества комнат в вашем здании.
Также необходимо отметить, что в любой металлической системе воздуховодов есть два типа камер.
Имеется приточная камера, которая направляет воздух из воздуховодов в различные присутствующие помещения.
Затем у вас есть рециркуляционная камера, которая направляет теплый воздух из помещения к воздухозаборникам, откуда он направляется к воздухообрабатывающему агрегату.
Из воздухораспределителя теплый воздух поступает к воздухозаборным отверстиям и выходит в атмосферу.
Сделав это, вы очистите свою комнату.
Важно отметить, что ни в одной точке процесса кондиционирования не происходит смешивания двух типов воздуха.
Частично причина в том, что воздух из комнаты теплее, а значит, легче по плотности, чем холодный воздух снаружи.
Помните, что вы можете контролировать уровень кондиционирования в вашей комнате с помощью кнопок управления.
Применение металлических воздуховодов
Вы найдете металлические воздуховоды в самых разных областях применения.
К ним относятся:
Секция системы отопления, вентиляции и кондиционирования воздуха – фото предоставлено: HUFFPOST
Пищевая и сельскохозяйственная промышленность
Металлические воздуховоды в пищевой промышленности предназначены для обеспечения надлежащего кондиционирования воздуха.
Здесь пыльный и теплый воздух выходит из цеха через металлический воздуховод, а холодный воздух поступает в цех.
Обеспечивает надлежащую циркуляцию воздуха, что создает удобную среду для производства и хранения.
Строительная промышленность
Металлические воздуховоды также используются в строительной отрасли.
Компании, занимающиеся производством цемента, используют эти воздуховоды для обеспечения удобных мощностей по производству цемента.
Это происходит путем откачки запыленного воздуха из предприятия и направления его в пылесборник, в то время как свежий воздух поступает в промышленность.
Сбор угольной пыли
Металлические воздуховоды также являются важным аспектом на заводах, где происходит много выбросов углерода.
Чтобы свести к минимуму загрязнение окружающей среды, эти воздуховоды используются для направления потока углерода в коллектор, позволяя свежему воздуху поступать в компанию.
Собранный углерод периодически выбрасывается экологически безопасным способом.
Кондиционирование воздуха в жилых и коммерческих помещениях
Наконец, система металлических воздуховодов находит повседневное применение в жилых и коммерческих помещениях для обеспечения надлежащей циркуляции воздуха и температуры.
Это достигается за счет того, что чистый воздух поступает в помещение, а теплый загрязненный воздух удаляется из помещения.
Регулирование температуры осуществляется за счет подачи холодного воздуха снаружи при одновременном удалении теплого воздуха в окружающую среду.
Заключение
Вот и вся информация, которая поможет вам при выборе металлического воздуховода.
При выборе того или иного материала и типа металлического воздуховода необходимо учитывать несколько факторов.
Если вы по-прежнему обнаружите какие-либо проблемы с вашей металлической системой воздуховодов, свяжитесь с нами сегодня.
Наша команда экспертов предложит вам профессиональные решения.
Технический совет № 1: Почему листовой металл?
Непрерывные исследования и разработка высокоэффективного оборудования для отопления и охлаждения жилых помещений привели к тому, что больше внимания стало уделяться проектированию и установке распределительных систем. Производительность компонентов, используемых в этих системах, также тестируется и анализируется.
Неправильно спроектированная и установленная распределительная система может отрицательно сказаться на эффективности и уровне комфорта системы отопления и охлаждения жилых помещений.
Материалы, используемые в компонентах таких систем, различаются и должны быть правильно выбраны, чтобы наилучшим образом достичь целей всей системы HVAC.Распределительная система, изготовленная из компонентов из оцинкованного листового металла, является первым выбором проектировщиков и монтажников из-за ее энергоэффективности, долговечности и простоты установки.
Энергоэффективность
Гладкая внутренняя часть воздуховода и фитингов из оцинкованного листового металла обеспечивает меньшее сопротивление воздушному потоку, чем воздуховод из любого другого материала. Его структурная целостность также помогает поддерживать воздушный поток, сопротивляясь повреждениям и сводя к минимуму неправильную установку. Это максимизирует приток воздуха к каждому кондиционируемому пространству дома, снижая при этом риск возгорания из-за захваченной пыли и других твердых частиц. Используемые материалы из оцинкованной стали не поддерживают рост плесени и грибка и могут быть очищены с помощью механического оборудования.
Все компоненты системы из листового металла могут быть полностью герметизированы и изолированы, что помогает предотвратить утечки воздуха и сохранить эффективность системы. Энергия, затрачиваемая вентилятором, будет использоваться для обогрева или охлаждения комнат дома, а не подпольных помещений, чердаков и стенных полостей, где расположены воздуховоды.
Благодаря наличию большого разнообразия профилей воздуховодов заводского изготовления и связанных с ними фитингов, можно реализовать множество инженерных решений без компромиссов. Компоненты из оцинкованного листового металла также могут быть изготовлены по индивидуальному заказу в цехе листового металла или на строительной площадке, чтобы решить уникальные проблемы с потоком воздуха.
Долговечность
Воздуховоды и компоненты из листового металла обычно превышают срок службы жилого помещения. Эти системы не подвергаются неблагоприятному воздействию солнечного света и/или высоких температур окружающей среды; металлические воздуховоды заводского изготовления изготовлены из материалов UL класса «0» (имеют нулевое распространение пламени, т.
