Воздуховоды это: Воздуховод | это… Что такое Воздуховод?

Содержание

классификация воздуховодов по материалу, форме, изоляции, технологии производства, способу соединения

Вентиляционная система – важнейший вид инженерных коммуникаций, обеспечивающий эффективный воздухообмен между внутренним и наружным пространством. Служит для поддержания характеристик воздуха в помещении в пределах, установленных нормативами, защиты строительных конструкций от грибка и плесени, создания комфортных условий для людей, растений и животных, промышленных и сельскохозяйственных товаров. Эффективность и надежность вентсистем во многом зависит от вентиляционных труб– каналов, по которым осуществляется перемещение воздушных масс в определенном направлении. Различные виды воздуховодов устанавливается в помещениях жилого, складского, административного, учебного, медицинского, производственного назначения.

Общие требования к воздуховодам

Конструкцию и размеры воздуховода, материал для его изготовления выбирают в зависимости от запланированных условий его эксплуатации. Во всех случаях каналы для передвижения воздушных масс должны отвечать следующим требованиям:

соответствовать функциональному назначению здания, в которых они устанавливаются;
быть полностью герметичными, не допускать смешивания отработанного и свежего воздуха;
соответствовать нормативам по уровню аэродинамического шума;
иметь требуемую пропускную способность;
обеспечивать необходимые теплоизоляционные характеристики.

Основные классификационные признаки вентиляционных труб: материал, используемый при производстве, форма сечения, наличие или отсутствие изоляции, способ изготовления.

Типы воздуховодов по материалу

По материалу, используемому при производстве, различают воздуховоды: пластиковые (ПВХ, ПП, ПЭ, ПВДФ), металлические, текстильные, металлопластиковые.

Металлические воздуховоды – наиболее популярный вид вентиляционных труб, устанавливаемых в зданиях жилого, коммерческого, производственного и складского назначения.

Для него характерны: механическая прочность, устойчивость к высоким и низким температурам, резким температурным перепадам, ультрафиолетовому излучению.

Чаще всего при производстве металлических вентиляционных труб используются:

«Черная» сталь, коррозионную стойкость которой повышают окрашиванием. Поверхность грунтуют, а затем, если есть такая необходимость, покрывают эмалью для металла или обрабатывают комплексными составами «грунт + эмаль». Минус такого решения – необходимость в периодическом возобновлении лакокрасочного покрытия. Такие трубы обычно используются в помещениях с неагрессивными средами.
Оцинкованная холоднокатаная сталь. Популярный и относительно недорогой металл широкого применения. Конструктивно он представляет собой тонколистовой стальной прокат, покрытый с одной или двух сторон микроскопическим слоем цинка. Воздуховоды из оцинкованной стали устойчивы к коррозии в сухом и влажном воздухе. Такое свойство в сочетании с высокой гальванической активностью металлапо отношению к железоуглеродистым сплавам обуславливает его широкое применение и напрямую определяет эксплуатационные качества данного проката, а также увеличивает его срок службы до полувека.
Коррозионностойкая (нержавеющая) сталь. Антикоррозионные характеристики стали обеспечивает высокое содержание хрома (от 12%).Благодаря этой добавке на поверхности металлоизделия образуется плотная оксидная пленка, защищающая основной металл от появления и развития очагов коррозии. При концентрации Cr 12-16% сталь устойчива к воздействию воды и слабоагрессивных сред, более 16% — к агрессивным кислым и щелочным средам. Воздуховоды из нержавеющих сталей используются при устройстве вентиляционных систем в квартирах, частных домах, заведениях общественного питания, медицинских учреждениях, предприятиях фармацевтической, нефтехимической, бумажно-целлюлозной индустрий.

Помимо различных марок стали, при производстве воздуховодов используются титан и сплавы на его основе. Воздуховоды из титана востребованы в помещениях, в атмосфере которых присутствуют: сернистый газ, пары серной, соляной и других кислот, растворов хлористых солей.

Для перемещения воздуха, температура которого не превышает +80°C, а относительная влажность –60%, могут использоваться воздуховоды из холоднокатаного оцинкованного стального проката толщиной 0,55-1,0 мм и горячекатаной стали толщиной 0,5-1,0 мм. При более высоких температурах, повышенной запыленности применяют стальной лист 1,2-2,0 мм.

Классификация воздуховодов по форме сечения

Наиболее распространены вентиляционные трубы круглого, прямоугольного, квадратного сечения, редко встречаются изделия с сечением эллиптической формы.

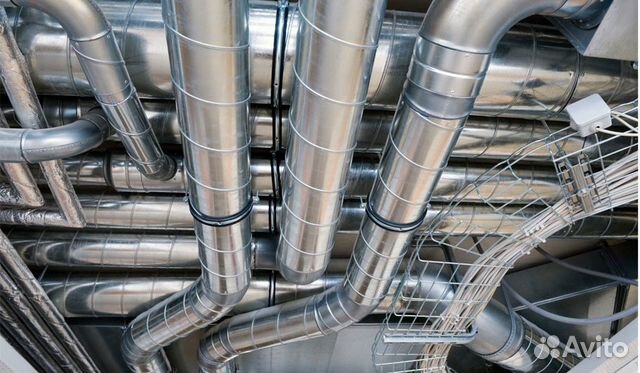

Круглые вентиляционные трубы

Диаметры круглых труб имеют 22 размера от 100 до 2000 мм. Серийно изготавливаются трубы диаметром до 3000 мм. Также изготовить сможем спирально-навивные трубы длиной до 12000 метров. Преимущества воздуховодов с круглым сечением:

высокие аэродинамические характеристики;
низкие показатели шума;
простота монтажа.

Воздуховоды с прямоугольным и квадратным сечением

Какие бывают прямоугольные воздуховоды? Они выпускаются в размерах: от 100х110 до 2500х3500 мм. Габаритный шаг – 50 мм. Преимущество такого технического решения – возможность расположить трубу так, чтобы она занимала минимум свободного пространства. Воздуховод небольшого сечения, смонтированный у самой стены, практически незаметен на фоне других предметов интерьера. Прямоугольные вентиляционные трубы оптимально подходят для небольших и невысоких помещений. Минусы таких воздуховодов:

сниженные аэродинамические возможности из-за наличия углов;

более сложный монтаж, по сравнению с круглыми трубами;
необходимость периодической очистки внутренних углов, относительная сложность этого процесса;
более высокий уровень шума, по сравнению с круглым аналогом.

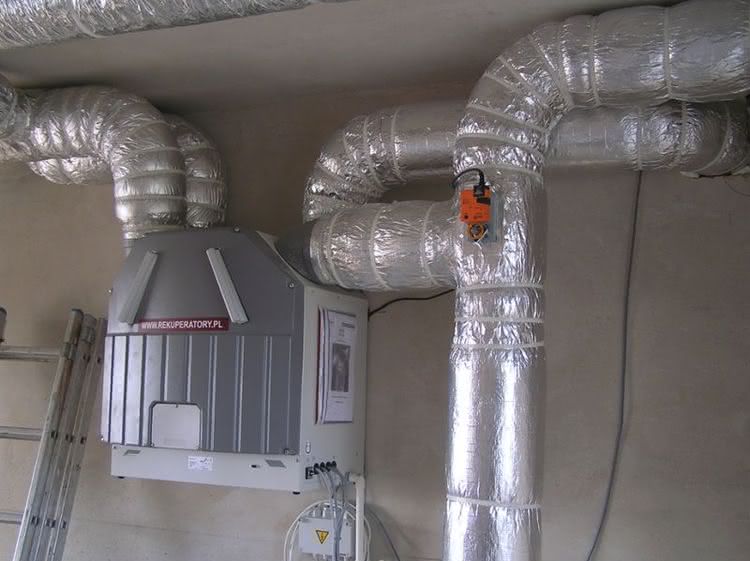

Виды воздуховодов по изоляции

Системы вентиляционных воздуховодов могут прокладываться без изоляции или изолированными. Эффективный теплоизоляционный материал, присутствующий в конструкции воздуховода, выполняет сразу несколько функций:

уменьшает количество тепловых потерь из помещения;
предотвращает появление на поверхности конденсата, вызывающего интенсивную коррозию металла;
снижает уровень шума.

Для утепления вентиляционных труб используют: минеральную вату, пенополистирольные плиты (для прямоугольных трубопроводов) и скорлупы (для круглых труб), асбестовый раствор или плиты.

Разновидности воздуховодов по технологии производства

По способу изготовления разделяют следующие виды металлических вентиляционных труб:

Прямошовные круглые и прямоугольные трубы– сварные и замковые/фальцевые. В прямоугольных трубах шов располагают на сгибе, что повышает жесткость конструкции. Для сваривания продольных краев трубных заготовок применяется полуавтоматическая сварка или сварка в среде аргона. Для воздуховодов с небольшой толщиной стенки часто используется замковое/фальцевое соединение. Оно ускоряет производственный процесс, но снижает герметичность конструкции, по сравнению со сваркой.
Круглые вентиляционные трубы– сварные и замковые. Воздуховод сварного типа изготавливается из стали холодного или горячего катания путем ручной или полуавтоматической сварки. Спирально-навивные воздуховоды изготавливаются завивкой спирали с одновременным формированием замка.

Виды соединений участков воздуховодов между собой

Между собой воздуховодные трубы могут соединяться несколькими способами: на фланцах, монтажных шинах, сваркой, с использованием ниппелей.

Фланцевое соединение

Фланцы устанавливаются на концах вентиляционных труб с помощью: сварки, с отбортовкой, точечной сварки, на заклепках. Между собой фланцы стягиваются болтами с гайками. Все гайки должны быть расположены с одной стороны фланцевого соединения. Между фланцами прокладывают уплотнительный материал, повышающий герметичность трубопровода.

С помощью монтажной шины (еврошины)

Монтажная шина представляет собой металлоизделие с сечением L-образной формы, изготавливаемое из оцинкованной стали. Используется совместно со специальным уголком при монтаже прямоугольных воздуховодных систем. К воздуховоду еврошина крепится на саморезах, при помощи сварки или пуклевки. Шина не только обеспечивает герметичность конструкции, но и повышает ее жесткость.

Сварное соединение

Сварку для сборки воздуховодов из оцинкованной стали в единую систему используют редко, поскольку это достаточно сложное, трудозатратное и не всегда практичное мероприятие. Сварные соединения обычно применяются при изготовлении воздуховодов для систем дымоудаления и аспирации.

Ниппельное соединение

Ниппелем для воздуховода называют муфту (небольшой отрезок трубы), которую вставляют в соединяемые трубы. Ниппель бывает как наружного исполнения, так и внутреннего. Ниппель изготавливают из того же материала, что и сам воздуховод. Чаще всего этот способ соединения используют для круглых воздуховодов. Стыки между ниппеллем и воздуховодом уплотняют герметизирующей лентой.

Преимущества и недостатки круглых воздуховодов ЭКОВОЗДУХ

Воздуховоды – это одна из самых важных частей вентиляционной системы. Внутри воздуховодов, которые объединены вместе, перемещаются воздушные потоки и распределяются по нужным помещениям. На сегодняшний день воздуховоды изготавливают из разных материалов, например алюминиевой фольги, оцинкованной стали, специальных тканей, разных полимерных соединений. По конструкции они делятся на спиральные и прямошовные, а соединения бывают фланцевыми, безфланцевыми или сварными.

Все гибкие и жесткие воздуховоды делятся на круглые воздуховоды или прямоугольные, что зависит от формы их сечения. Но прямоугольные воздуховоды явно уступают в популярности круглым. Почему, сейчас попробуем в этом разобраться.

Оказывается, что от того, какое сечение использовалось в воздуховоде, зависит стоимость его изготовления и установки. Также меняется и набор функциональных характеристик. Вот если рассмотреть такой важный параметр качества системы вентиляции как воздухонепроницаемость, то можно сказать, что прямоугольные воздуховоды являются менее экономичными, чем круглые. Ни для кого не секрет, что когда воздушный поток перемещается по трубам воздуховодов, то частично теряется воздух, что снижает эффективность работы вентиляционной системы в целом. Как результат, затрачивается дополнительная электроэнергия. А в конструкциях с прямоугольными воздуховодами воздух утекает в несколько больших количествах, чем в таких-же конструкциях с круглыми. Это происходит потому, что соединения в прямых воздуховодах не очень герметичны, ведь при их установке нужно использовать два фланца с уплотнениями вместо одного фитинга. И на стыках конструкции постоянно происходит утечка воздуха.

Еще среди недостатков можно выделить неравномерное распределение воздушного потока по системе. Внутри трубы прямоугольного воздуховода часто формируются турбулентные зоны, которые приводят к появлению шума и накладывают ограничения на давление воздуха и его скорость движения в воздуховоде.

Воздуховоды прайс можно заметить, что цена на прямоугольные на 20-35% выше, чем на воздуховоды с круглым сечением. Такая разница в цене связана с большим весом прямоугольных воздуховодов, их большими габаритами, что увеличивает сложность установки и приводит к большим затратам материала.

Производством прямоугольных воздуховодов не занимаются специально, и чтобы их приобрести, нужно будет ждать, пока их изготовят на заказ. А круглые воздуховоды вы можете купить готовыми, прямо со склада. Производить ремонт вентиляционной системы и заменять испорченные детали тоже немного проблематично, потому что все поменянные детали нужно перед тем изготовить вручную.

И вообще, монтаж воздуховоды из нержавеющей стали должен осуществляться очень опытными монтажниками, потому что только работники с опытом смогут качественно и правильно соединить и подогнать все секции. Монтаж круглых воздуховодов, как правило, проходит намного быстрее, потому что установка очень простая и легкая, и с ней могут справиться даже люди без особого опыта в таких делах.

И наконец, чтобы очистить прямоугольные воздуховоды от плесени и пыли, которая накопилась внутри, то мастерам надо будет основательно потрудиться, что будет стоить вам не так уж и дешево.

А вот главным достоинством прямоугольных воздуховодов считается их компактность, в сравнении с круглыми. Ведь воздуховоды с прямоугольным сечением очень легко устанавливаются в любые помещения и размещаются в комнаты даже с ограниченной высотой потолков. А в зданиях для общественного применения прямоугольные воздуховоды можно смело устанавливать открыто, они вообще не будут портить интерьер. Если же во время монтажа их нужно спрятать за какими-то подвесными или стеновыми перегородками, то площадь и высота последних будет сравнительно небольшой. Впрочем, такое утверждение не всегда верно. Ведь даже маленькие по периметру воздуховоды крепятся фланцами, болтами и скобами, которые все равно выступают над их поверхностью, а значит, требуют дополнительного места за перегородкой. Потому устанавливать воздуховоды с прямоугольным сечением в маленьких помещениях не очень то и выгодно.

Чаще всего при монтировании систем кондиционирования применяют металлические воздуховоды, ведь они обладают большой прочностью и устойчивы к огню. Металлические воздуховоды тоже могут иметь круглое или прямоугольное сечение. Делаются они оцинкованной или нержавеющей стали. С видами металлических воздуховодов и ценами на них в Москве вы можете ознакомиться в нашем прайсе.

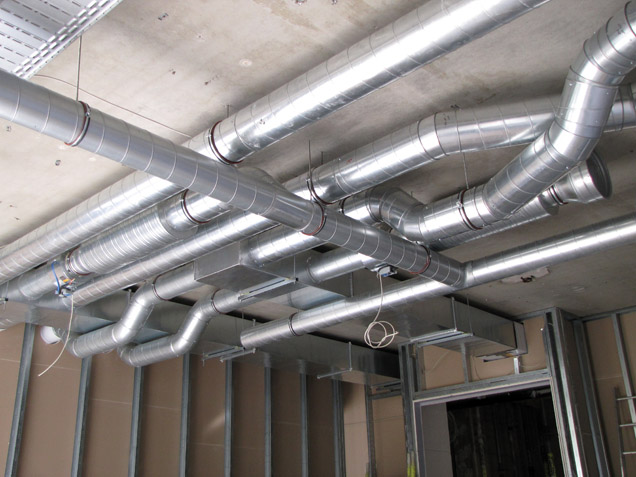

Спирально-замковые круглые воздуховоды, которые соединяются при помощи фальца, производятся из прочной стальной ленты, имеющей антикоррозийное покрытие. Толщина их колеблется в промежутке от 0,5 до 1 мм, а ширина имеет 130 мм. Среди преимуществ таких воздуховодов можно отметить следующие: высокая плотность шва, эстетичный внешний вид, неимение ограничений по длине и повышенная плотность по сравнению с прямошовными. Недостаток их в том, что при монтаже на фальцевый шов используется около 15% металла, из которого и изготовлен данный воздуховод.

Спирально-сварные круглые воздуховоды производятся тоже из стальной ленты, которая покрыта антикоррозийным составом. Толщину они имеют от 0,8 до 2,2 мм, ширину 400-750 мм. Стыки таких воздуховодов свариваются внахлест. Они тоже не ограничены по длине и имеют высокую плотность шва. При их монтаже металл расходуется в значительно меньших количествах, чем при установлении спирально-замковых воздуховодов. Но спирально-сварные воздуховоды нельзя производить из стали, которая имеет меньше чем 0,8 мм толщины.

Прямоугольные прямошовные воздуховоды производятся из стального листа. При этом желательно делать шов на сгибе воздуховода для того, чтобы он служил как дополнительное ребро жесткости. Такие воздуховоды проще располагать в помещениях с небольшой высотой, и они более гармонично смотрятся в интерьере, чем круглые. Только вот их аэродинамическое сопротивление несколько больше чему круглых воздуховодов с такой же производительностью.

Круглые прямошовные воздуховоды изготавливаются аналогично прямоугольным и из того же металла. Разница лишь по форме сечения. С ценами на все виды воздуховодов в Москве можно ознакомиться в прайсе.

На сегодняшний день вентиляционные системы конструируют при помощи одного из двух видов воздуховодов – круглого или прямоугольного сечения. Но различия по форме влекут за собой и существенные различия стоимости и функциональности. Основным преимуществом прямоугольных воздуховодов является легкость их встраивания в любые виды помещений, где круглые им более чем проигрывают. Но при эксплуатации они хотят больше затрат, чем воздуховоды с круглым сечением. А вот последние отличаются большей экономичностью и функциональностью.

Одним из самых важных показателей качества вентиляционной системы является воздухонепроницаемость. Ведь потеря воздушного потока из системы сразу снижает эффективность. И в свою очередь это тянет за собой повышенный расход электроэнергии, что увеличивает затраты. По такому параметру круглые воздуховоды превосходят прямоугольные, потому что соединяются только одним фитингом, который не дает возможности воздуху просачиваться наружу. А прямоугольные воздуховоды соединяются при помощи двух фланцев с уплотнителями, что увеличивает возможность утечки воздуха.

В прайсе вы можете наблюдать, что цена круглых готовых воздуховодов на 35% ниже, чем стоимость прямоугольных. А ведь в конечном итоге получится, что вся система вентиляции с круглыми воздуховодами стоит дешевле, чем такая же система с круглыми трубами. Иногда нужно использовать вместо одного прямоугольного воздуховода два круглых. Это нужно для того, чтобы обеспечить хорошую регулировку расхода воздуха и упростить увязку давлений внутри.

Более низкая стоимость воздуховодов круглого сечения мотивируется более легким процессом их изготовления. Для них нужно меньшее количество деталей и узлов, которые намного меньшего размера. Что в свою очередь уменьшает количество затраченного времени при монтаже, то есть такая система вентиляции может быть сконструирована в несколько раз быстрее, чем такая же, но с прямоугольными воздуховодами. В системах с круглыми воздуховодами более удобно проводить изоляционные работы, да и стоимость изоляционных материалов ниже, потому что периметр воздуховодов намного меньше. Воздуховоды круглого сечения имеют лучше выраженные свойства, которые влияют на затухание ненужных колебаний в системе. И, конечно же, такие воздуховоды крепятся при помощи меньшего количества подвесных опор.

Для того чтобы установить круглые воздуховоды, нужно использовать намного меньше пространства, чем при монтаже прямоугольных. Это очень выгодно, когда систему устанавливают в маленьких помещениях.

Цена и сложность монтажа круглых воздуховодов значительно меньше, чем у их собратьев с прямоугольным сечением. Это происходит от того, что размеры и вес воздуховодов круглого сечения меньше от аналогичных прямоугольных.

Вентиляционные системы сегодня включают в себя устройства для кондиционирования с постоянным или переменным расходом воздуха, и для них свойственный высокий уровень шума. Воздуховоды круглого сечения, которые имеют более жесткие стенки, лучше снижают уровень такого низкочастотного шума, нежели прямоугольные.

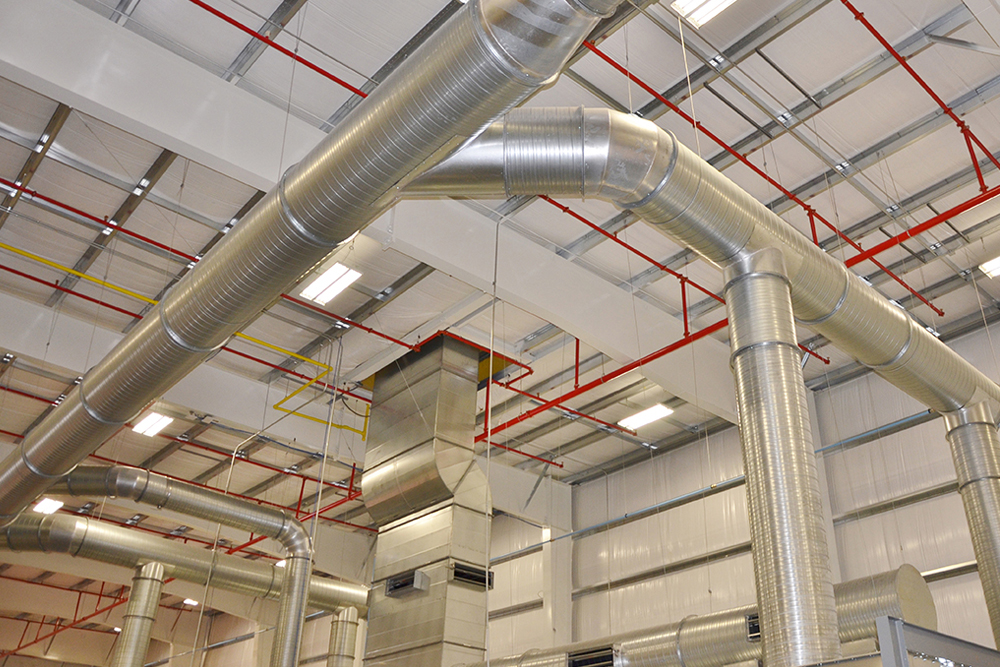

Промышленные воздуховоды

Нержавеющие промышленные воздуховоды из стеклопластика – важные элементы промышленных вентиляционных систем.

Вытяжная (приточно-вытяжная) система вентиляции является одним из обязательных элементов обустройства производственных помещений, а промышленные воздуховоды являются одним из важнейших компонентов коммуникации. С помощью такой системы обеспечивается эффективный отвод нагретого или загрязненного различными вредными примесями воздуха из помещения (производственного цеха).

В последнее время все активнее используются промышленные воздуховоды, изготавливаемые из высокопрочного нержавеющего стеклопластика. Этот материал пришел на смену массивным, тяжелым, громоздким и недолговечным металлическим, стальным воздуховодам, которые ранее применялись практически повсеместно.

Назначение и основные разновидности промышленных воздуховодов

Вентиляционные промышленные воздуховоды – это важнейшие элементы, «артерии» дыхательной системы любого помещения. С их помощью обеспечивается отвод выхлопных газов, образующихся в процессе работы двигателей внутреннего сгорания или иных производственных процессов на промышленных предприятиях. Не менее важны воздуховоды и в общественных зданиях и сооружениях, офисных, торговых центрах, на складах и в терминалах, иных объектах, где тем или иным образом осуществляется деятельность человека.

В зависимости от конструктивных особенностей здания или сооружения могут использоваться промышленные воздуховоды следующих типов:

Компактные прямоугольной формы. Наиболее удобны для установки в офисных помещениях, небольших цехах.
Круглые промышленные воздуховоды с улучшенными аэродинамическими свойствами.
Изделия с квадратной формой сечения.
Фасонные системы. Их характерная особенность – осуществление сборки непосредственно на месте монтажа из отдельных комплектующих, имеющих поверхности фасонного типа и прошедшие специальную обработку.

Основные преимущества промышленных воздуховодов из стеклопластика

Важнейшее достоинство стеклопластиковых промышленных воздуховодов заключается в использовании инновационного недорогого материала, который обладает:

Высокой износоустойчивостью;
Минимальным уровнем водопроницаемости;
Повышенной стойкостью к воздействию внешней агрессивной среды, а также солнечного ультрафиолета;
Экономичностью, минимальными эксплуатационными затратами;
Высокой ремонтопригодностью, отсутствием необходимости регулярно проводить работы по очистке и обслуживанию промышленных воздуховодов в объеме ТО;
Пониженным уровнем шума;
Отсутствие металлических деталей в трубопроводах повышает устойчивость к коррозийным процессам.

Все вышеперечисленные достоинства инновационного материала, стеклопластикового промышленного воздуховода, обеспечили таким изделиям высокую популярность и повышенный спрос у самого широкого круга пользователей.

Правила выбора воздуховодов

Одна из задач, которую должен решить владелец здания или сооружения на стадии разработки проекта системы вытяжной вентиляции – определиться с типом промышленных воздуховодов, идеально подойдящих для решения тех или иных задач. От этого напрямую зависит надежность и эффективность, а также долговечность работы сформированной коммуникации. Если воздуховод будет подобран неверно, это создаст посторонние шумы, вибрацию внутри системы, может привести к избытку давления воздуха и, в конечном итоге, к поломке.

Качественные промышленные воздуховоды должны соответствовать следующим основным требованиям:

— обеспечение 100% герметичности соединения;

— формирование оптимальных условий, позволяющих свободно циркулировать потокам воздушных масс;

— обеспечение санитарно-гигиенических норм, требований и стандартов СанПин;

— пожаробезопасность;

— высокие изоляционные свойства.

Принимаем правильное решение

Покупка нержавеющих воздуховодов из стеклопластика в нашей специализированной компании – это гарантия лучшего выбора продукции в соотношении цены и качества. Большая часть готовых изделий представлены в каталоге на сайте компании. Здесь же имеются все основные размеры и основные параметры. При необходимости, можно обратиться к менеджеру компании для консультации через чат или позвонив по номеру. Опытный специалист поможет сделать оптимальный выбор. Свяжитесь с нами.

Что такое воздуховоды? Руководство домовладельца по воздуховодам ОВКВ

В вашем доме есть скрытая система, предназначенная для циркуляции воздуха. Вы ничего не знаете о своих воздуховодах? Ты не одинок. Когда в домах есть проблемы с воздуховодами, такие как холодные или горячие точки, домовладельцы стараются избегать этих комнат. И когда они это делают, сами того не осознавая, они уменьшают пригодную для жизни площадь в своих домах.

От неравномерной температуры в помещении до чрезмерного количества пыли и высоких счетов за электроэнергию проблемы с воздуховодами могут ежедневно вызывать отчаяние как у домовладельцев, так и у арендаторов. Далее следует руководство домовладельца по воздуховодам; мы объясним все, что вам нужно знать, чтобы вы могли избавиться от этих обременительных холодных или горячих точек и вернуть свои комнаты.

Получите заслуженный комфорт

Что такое воздуховод?

Ознакомьтесь с этим. Воздуховоды, или воздуховоды ОВКВ, или воздуховоды переменного тока — это каналы, которые подают теплый или холодный воздух для обогрева, вентиляции и охлаждения каждой комнаты. Воздуховоды подключены к блоку HVAC, который фильтрует, а затем нагревает или охлаждает воздух в вашем доме перед его отправкой. Воздуховоды являются жизненно важной частью вашей системы HVAC, обеспечивая тепловое благополучие и хорошее качество воздуха в помещении для вашей семьи.

Просто, правда?

Далее посмотрим, из чего сделаны воздуховоды.

Типы воздуховодов

Воздуховод из листового металла

Воздуховоды из оцинкованной стали или алюминия могут быть круглыми, овальными или прямоугольными, как тот, по которому проползает Брюс Уиллис в «Крепком орешке». Воздуховоды ОВКВ из листового металла являются наиболее прочными и менее всего подвержены плесени. Металлические воздуховоды практически не ржавеют, особенно оцинкованная сталь с ее цинковым покрытием.

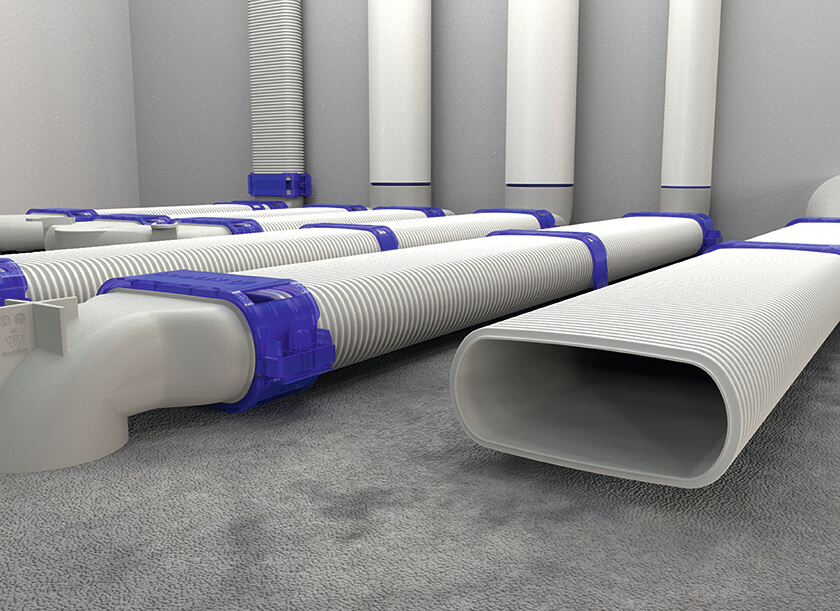

Гибкий воздуховод

Проще говоря, гибкие воздуховоды изготавливаются из спирали из стальной проволоки, обернутой полимером (гибким пластиком) и окруженным изоляцией. Такие воздуховоды недороги, легки и просты в установке. Гибкие воздуховоды творят чудеса в труднодоступных местах, где более жесткие воздуховоды не годятся.

Воздуховод из фибрового картона

Этот тип воздуховода состоит из двух слоев: спрессованного неорганического стекловолокна, связанного смолой, заключенного в фольгу для предотвращения проникновения воздуха и водяного пара. Как правило, такой воздуховод является наименее дорогим, препятствует возникновению шума и уже имеет хорошую теплоизоляцию. Обратная сторона? Шероховатая поверхность из стекловолокна препятствует воздушному потоку.

Осторожно! Старые воздуховоды из ДВП не обработаны для предотвращения плесени и грибка и должны быть немедленно заменены. Если вы подозреваете, что у вас старый воздуховод из ДВП, не пытайтесь его очистить. Повреждение поверхности приведет к выбросу стекловолокна в воздух и по всему дому.

Теперь, когда мы рассмотрели материалы для воздуховодов, давайте рассмотрим различные компоненты воздуховодов.

Воздушные потоки в системе принудительного воздуховода

В системах HVAC воздух проходит цикл. Отрицательное давление в воздуховодах всасывает воздух, пропуская его через фильтр. Очищенный воздух нагревается или охлаждается и направляется обратно в помещения вашего дома, где он остается до тех пор, пока снова не пройдет цикл.

Возвратные воздуховоды

Вопреки распространенному мнению, системы HVAC получают воздух изнутри здания. Возвратные воздуховоды вытягивают воздух из жилых помещений обратно в блок HVAC, питая либо вашу печь, либо воздухообрабатывающую установку. Обратные вентиляционные отверстия обычно больше, чем приточные, и называются решетками. Фильтр часто устанавливается либо глубоко внутри обратного канала, либо прямо на возвратной решетке, чтобы защитить ваш блок HVAC от загрязнений.

Каналы подачи

Приточные воздуховоды подают теплый или холодный воздух в помещение внутри дома. Приточные вентиляционные отверстия часто имеют заслонки для управления потоком, называемые регистрами. Приточные регистры часто устанавливаются возле окон или дверей, чтобы лучше противодействовать потерям тепла или холода, а два приточных регистра могут быть установлены в больших помещениях для равномерного распределения воздуха HVAC.

Отлично, мы рассмотрели основы воздушного потока.

Но что делать, если воздуховоды не соответствуют стандартам?

Признаки того, что ваш воздуховод неисправен

Горячие и холодные точки

Это верный признак того, что у вас проблемы с воздуховодами. Вы, вероятно, чувствовали это раньше. Заходишь в комнату, а там слишком жарко, или спускаешься по лестнице, а там заметно холоднее, больше 3 градусов. Если это так, используйте термометр для подтверждения. Как только вы убедитесь в несоответствии, вы можете позвонить специалисту по HVAC. Они точно определят причину, придумают план и претворят его в жизнь. Узнайте больше о том, как исправить горячие и холодные точки здесь.

Слабый поток воздуха или его отсутствие из приточного вентиляционного отверстия

Простой способ проверить это — поднести лист бумаги к приточному отверстию. Если бумага не сгибается, как в подвешенном состоянии, что-то мешает воздушному потоку. Если вам повезет, заслонка на вашем регистре закрыта и ее нужно просто снова открыть. Если это не сработает, вам, возможно, придется вызвать специалиста по HVAC.

Высокие счета за коммунальные услуги

До 30 процентов воздуха может выходить из воздуховодов (большие счета). Когда кондиционированный воздух выходит наружу или нагретый воздух теряется через недоизолированные воздуховоды, плата за коммунальные услуги отображается в вашем счете за коммунальные услуги. Самое страшное, что вы, вероятно, этого не заметите. В конечном итоге вы можете узнать из отчета об использовании коммунальных услуг, что вы используете гораздо больше электроэнергии, чем другие аналогичные дома в вашем районе.

Громкий шум

Подождите минутку, а блок HVAC не шумит во время работы? Конечно, да, но звук не должен вас чертовски раздражать. Если вы слышите громкое дребезжание или свист, возможно, у вас ослаблены, отсоединены или повреждены воздуховоды. Не игнорируйте это, иначе станет хуже.

Низкое качество воздуха в помещении

Есть два важных признака того, что качество воздуха у вас нарушено. Во-первых, сбор пыли в вашем доме может затмить старую библиотеку. Во-вторых, все чихают, особенно маленький Тимми, у которого сильная аллергия. Видите ли, пыль или пыльца могут просочиться в ваши воздуховоды через отверстия или ослабленные соединения и проникнуть в ваш дом.

По данным Национального института комфорта, проблемы с воздуховодами настолько распространены, что типичная система HVAC обеспечивает только 57% своей номинальной производительности. Вас интересует качество воздуха в помещении? Узнайте, как измерить загрязнение воздуха в помещении, здесь.

Ой.

Но почему? Давайте углубимся.

Проблемы конструкции воздуховодов ОВКВ

Проверьте это – существует 4 распространенных конструкции воздуховодов. Во-первых, это нагнетательная или радиальная система воздуховодов. Радиальные системы имеют блок HVAC и возвратную решетку в центре дома, а приточные каналы проходят вокруг камеры, как ноги паука.

Второй — редукционная расширенная система нагнетания. Как следует из названия, камера уменьшается в размерах по мере того, как воздуховоды выходят с обеих сторон.

Третий — расширенная система нагнетания. На этот раз камера, которая распределяет или удаляет воздух для блока HVAC, не уменьшается в размерах по мере расширения.

Последняя система периметральной петли – радиальная система, не так много паучьих ног, с воздуховодом, который окружает здание.

Хорошие подрядчики по HVAC рассчитывают расход воздуха, определяют типы воздуховодов, которые следует использовать для удовлетворения требований дома, и делают эскиз системы распределения воздуха для правильного размещения оборудования и размеров воздуховодов. Но в конструкции воздуховодов HVAC слишком часто встречаются недостатки:

Слишком много воздуховодов, отходящих от пленума

Пленумы, как мы уже упоминали, представляют собой коробки, соединенные с нагревательным или охлаждающим устройством, которые заполняются горячим или холодным воздухом. и распределяют или удаляют его, как правило, при более высоком атмосферном давлении. Дуктопус представляет собой плохо сконструированную радиальную систему с воздуховодами, отходящими от нагнетательного пространства во всех направлениях, как щупальца осьминога. Когда подсоединено слишком много ответвлений воздуховода, поток воздуха очень плохой.

Длинные участки воздуховодов

Это распространенная проблема с редукционной системой воздуховодов. Недостаточное количество воздуха поступает в помещение в самом конце приточного воздуховода. Решение? Увеличенный размер воздуховода.

Неправильное размещение на отводе

Когда воздух движется из приточной камеры или главного воздуховода в отвод, он меняет направление. Воздушному потоку трудно поворачивать на высоких скоростях, как если бы мы выезжали с межштатной автомагистрали на съезд. Нам нужен постепенный и плавный поворот, так как мы движемся очень быстро. Расход воздуха тот же. Когда в воздуховоде происходит изменение направления воздуха, воздушному потоку требуется примерно 24 дюйма, чтобы восстановить свой рисунок. Таким образом, взлеты должны быть на расстоянии 24 дюйма от любых поворотов, переходов или торцевой крышки.

Возвраты меньшего размера и подачи меньшего размера

Когда система HVAC имеет возврат меньшего размера или подачи меньшего размера, она дышит через соломинку. Воздух не может циркулировать должным образом, и устройство изо всех сил пытается нагреть и охладить здание.

Центральная проблема возврата

В идеальном мире возвраты должны быть для каждой комнаты дома, кроме кухни, ванной и подсобного помещения. Но строители любят экономить. Имея только один центральный возвратный канал для питания блока HVAC, закрытые двери будут истощать печь или кондиционер и создавать среду с отрицательным давлением. Затем грязный наружный воздух проникает в дом через щели, создавая всевозможные неприятные проблемы.

Неоптимальное расположение вентиляционного отверстия

Место, место, место! Если вентиляционные отверстия находятся вне поля зрения, например, в чуланах, приточный воздух не может должным образом обогревать или охлаждать помещение. Точно так же, если вентиляционные отверстия заблокированы мебелью, ваша система вентиляции и кондиционирования будет работать усерднее, чтобы достичь желаемой температуры. Этот износ значительно сократит срок службы вашей системы HVAC.

Нет буэно.

Теперь, когда мы рассмотрели распространенные недостатки конструкции воздуховодов, давайте рассмотрим проблемы неправильной установки. Если вы подозреваете, что ваш воздуховод спроектирован или установлен неправильно, он может стать причиной всех ваших проблем с отоплением и охлаждением. Воспринимайте все свои проблемы как знак того, что пришло время внести коррективы в существующую работу воздуховодов.

Обновите работу воздуховодов; Обновите свой комфорт.

Проблемы с установкой воздуховодов ОВКВ

Хорошее качество обработки листового металла 50-х и 60-х годов давно ушло в прошлое. С 1970-х годов установка воздуховодов была вынужденно дешевле и, как правило, хуже. Вот распространенные проблемы при установке воздуховодов:

Плохие уплотнения и соединения воздуховодов

Помните, что в типичном доме не менее 20% воздуха, проходящего через воздуховоды, выходит через утечки, отверстия и плохие соединения? (Убегающий воздух). В условиях современной экономики установщики систем отопления, вентиляции и кондиционирования воздуха вынуждены использовать дешевые материалы, чтобы поддерживать свой бизнес на плаву. (см. Один центральный возврат). Использование дешевых уплотнителей вместо нормальных герметичных приводит к шуму, пыли, сквозняку, влажности и многому другому. Это связано с тем, что плохо закрепленные воздуховоды могут расшататься при движении, вызванном потоком воздуха.

Неизолированные или недоизолированные воздуховоды

Воздуховоды изготавливаются из тонкого материала с небольшой изолирующей способностью. Изоляция сохраняет воздух внутри ваших воздуховодов при температуре, которой он должен быть. Летом изоляция предотвращает конденсацию холодного воздуха, которая может привести к образованию плесени и грибка. В некондиционируемых помещениях, таких как чердаки и подвальные помещения, рекомендуемый уровень изоляции воздуховодов – R-8. Хотите верьте, хотите нет, но большинство воздуховодов утеплены только на R-2.

Скрученные, запутанные и изогнутые гибкие воздуховоды

Суть в том, что многие подрядчики систем ОВКВ слишком ленивы, чтобы растянуть гибкие воздуховоды и обрезать их, чтобы они полностью растянулись. Вместо этого слишком длинные отрезки остаются скрученными, запутанными и изогнутыми. Помните металлическую грудную клетку в гибких воздуховодах? Теперь поток воздуха уменьшается еще больше, что стоит вам больших денег.

Неподдерживаемые участки воздуховодов и стыковые соединения

Это правильное решение – гибкие воздуховоды не могут быть без опоры более чем на 4 фута, иначе они начнут провисать. То же самое произойдет, когда подрядчики возьмут два отрезка гибких воздуховодов, соединит их лентой и обернут изоляцией, чтобы скрепить их вместе. Хотя это может пройти проверку, пренебрежение установкой металлического стыкового соединения создает слабое соединение и приводит к провисанию воздуховодов и утечке воздуха.

Ненужные изгибы

Подобно самолету, который вибрирует в воздушных карманах, воздух, сталкиваясь с воздуховодом, становится турбулентным и движется медленнее. Хороший специалист по ОВКВ избежит ненужных изгибов при установке системы воздуховодов ОВКВ и по возможности выберет меньшие воздуховоды типа ветки дерева.

Несбалансированный поток воздуха

Неправильно установленный воздуховод приводит к несбалансированному воздуховоду, что приводит к появлению горячих и холодных точек, что приводит к более высоким счетам – и вы это понимаете. Передовая практика HVAC требует баланса воздуха после установки, чтобы определить, проходит ли воздух там, где он предназначен. Если это не так, на ствол воздуховода можно установить заслонки для регулировки потока воздуха. К сожалению, это делается редко.

Ошибки при проектировании и монтаже воздуховодов могут нанести ущерб вашему домашнему комфорту.

Но это еще не все.

Продолжайте читать, чтобы узнать, как время изнашивает ваши воздуховоды HVAC, что приводит к всевозможным уникальным проблемам.

Износ воздуховодов

Движущийся воздух представляет собой мощную силу. Просто спросите корову в твистер. Ваши воздуховоды со временем изнашиваются, когда воздух рикошетит от стен, поэтому, к сожалению, они не вечны. Срок годности варьируется — металлические воздуховоды обычно служат дольше, чем гибкие воздуховоды, потому что металл более жесткий, а его поверхность позволяет воздуху скользить, в отличие от змеевика вокруг гибких воздуховодов. При этом средний срок службы воздуховодов колеблется от 15 до 25 лет. (срок службы воздуховода)

По мере старения воздуховодов начинают возникать проблемы:

Негерметичные, корродированные воздуховоды

Старые уплотнения разрушаются при достаточном износе, позволяя воздуху выходить (или входить). Если в воздуховод попадет влага, со временем он заржавеет. Вы увидите такую же коррозию, если ваш подвал или подполье слишком влажные, или если вода просачивается с крыши, водопровода или увлажнителя. Неподдерживаемые гибкие участки воздуховода с большей вероятностью провиснут, и в углублении будет собираться конденсат.

Грязные и забитые воздуховоды

Не буду вам врать, одна проблема с воздуховодом ведет ко многим. Если воздух в помещении грязный (ознакомьтесь с нашей записью в блоге Air Balance ), примеси могут накапливаться внутри ваших воздуховодов и, если мусор значителен, забивать их. Это усугубляется дырами, ослабленными соединениями и общей нечистотой в вашем доме.

Вредители

Если ваш воздуховод забит, и это не мусор или Брюс Уиллис, ползающий через него, то это могут быть вредители. Износ воздуховодов систем отопления, вентиляции и кондиционирования воздуха создает пространство для грызунов и насекомых, которые могут чувствовать себя как дома и размножаться. Когда это произойдет, вы услышите шум или запах фанка, сопровождающий блокировку воздуха.

Кстати, небезопасные бактерии могут также присутствовать в вашем доме, если у вас нет осушителя для всего дома.

Плесень в воздуховоде

Предупреждение: не допускайте попадания влаги в воздуховоды. Образуется плесень. И хотя это может физически не повредить ваш воздуховод, это повлияет на качество вашего воздуха и, соответственно, на ваши легкие. Вентиляционные отверстия разнесут споры плесени в каждую комнату. А в худшем случае это может привести к гниению мебели или стен.

Брутто.

Что делать дальше, если вы думаете, что что-то не так? Специалист по HVAC легко сможет оценить все ваши варианты во время ремонта воздуховода.

Ремонт воздуховодов Premium

с superTech HVAC

Итак, ваши воздуховоды нуждаются в ремонте?

Если вы подозреваете, что с вашей системой воздуховодов что-то не так, позвоните авторитетным специалистам по HVAC, например, нашей команде SuperTech HVAC. Выполняя анализ комнаты за комнатой, они оценят, поставляет ли ваша система HVAC нужное количество воздуха в каждую зону вашего дома. Это делается в 7 шагов:

Измерьте, сколько воздуха подается в каждую комнату.
Определите источники проникновения воздуха.
Оценить уровень изоляции.
Оценить существующую конструкцию и состояние воздуховодов.
Дизайн модификаций и корректировок.
Реализовать дизайн.
После этого измерьте, сколько воздуха подается в каждую комнату, чтобы убедиться, что работа выполнена.

Итак, у вас есть руководство для домовладельца SuperTech HVAC по воздуховодам. Не стесняйтесь использовать эту информацию по своему усмотрению. Это может пригодиться на работе, когда ваш коллега жалуется на бесконечную пыль в своем доме. Если ваша сестра и ее муж хотят купить верх с фиксатором, скажите им, на что обращать внимание.

Мы дали вам базовые знания, которые могут пригодиться на семейных барбекю или на рыбалке со старыми приятелями. К сожалению, вы не профи. Всегда вызывайте опытного техника для решения ваших проблем с HVAC, особенно с проблемными воздуховодами. Многие подрядчики HVAC даже не предлагают модернизацию воздуховодов для коррекции воздушного потока, поэтому обязательно сделайте свою домашнюю работу. Если вы живете в Мэриленде, звоните в SuperTech HVAC, если у вас есть проблемы с воздуховодами HVAC, большие или маленькие. Мы все исправили.

Понимание роли воздуховодов в вашем доме

Воздуховоды в доме представляют собой трубы, которые соединяют систему отопления, вентиляции и кондиционирования воздуха с вентиляционными отверстиями по всему дому. Система HVAC втягивает воздух через впускное отверстие, а затем либо нагревает, либо охлаждает этот воздух. Затем система выталкивает охлажденный или нагретый воздух через воздуховоды и вентиляционные отверстия по всему дому, чтобы нагреть или охладить дом.

Некоторые люди сравнивают воздуховоды дома с легкими, так как через них проходит воздух. Но более точным будет представление о воздуховодах как о артериях дома. Пока наши артерии остаются чистыми и чистыми, наши тела получают необходимое питание, а наши органы функционируют так, как должны. Но если наши артерии начинают загрязняться или забиваться, могут возникнуть всевозможные проблемы.

То же самое и с воздуховодами. Пока наши воздуховоды чистые и чистые, воздух, который циркулирует в наших домах, безопасен и полезен для здоровья. Но если наши воздуховоды загрязнятся или засорятся, токсины могут пройти через наши дома, и наша система HVAC может быть вынуждена работать усерднее, чем должна.

Нет ли в моей системе HVAC воздушных фильтров?

В блоки ОВКВ обычно вставляются воздушные фильтры для очистки воздуха, всасываемого через впускное отверстие. Но со временем в самих воздуховодах может скапливаться грязь, пыль, пылевые клещи, споры плесени, пыльца и все прочее, что может витать в воздухе, все это легко проходит через вентиляционные отверстия по всему дому и оседает в помещении. воздуховоды, когда система не работает. Когда система включается и воздух нагнетается обратно по воздуховодам; именно тогда эти аллергены и токсины потенциально могут вернуться в циркуляцию по всему дому.

Должны ли домовладельцы беспокоиться о чистоте воздуховодов в новом доме?

При строительстве дома воздуховоды обычно монтируются в самом начале процесса, так как они находятся под полом и в стенах. Поскольку они устанавливаются так рано, в процессе строительства в них может скапливаться всевозможная грязь и пыль. Может накапливаться пыль от гипсокартона, а также цементная пыль, древесная стружка, изоляционная пыль, остатки напольных покрытий и остатки всех видов других отделочных работ. Строительная пыль и мусор также могут попасть в змеевики и двигатель агрегатов HVAC, что может привести к повреждению внутренней работы агрегата, а также впоследствии распространиться по воздуховодам. Вот почему так важно чистить воздуховоды, а также двигатель и змеевики в блоках ОВКВ, в только что построенном доме или в любом доме, который строился или реконструировался.

Могут ли грязь и пыль повредить систему HVAC?

Со временем количество грязи и пыли, которые могут накапливаться в воздуховодах, поразило бы большинство людей. Забитые воздуховоды могут со временем потерять до половины своей эффективности просто из-за скопления обычных ежедневных частиц пыли. Точно так же, как наши сердца должны работать усерднее и даже могут отключаться, если наши артерии забиваются, наши системы вентиляции и кондиционирования должны работать усерднее и могут отключаться, если их дыхательные пути забиты. Чем чище воздуховоды дома, тем эффективнее будет домашняя система отопления, вентиляции и кондиционирования воздуха, что в долгосрочной перспективе сэкономит деньги и будет лучше для окружающей среды. В конце концов, что может быть хуже для кошелька домовладельца и для общественной свалки, чем преждевременная замена печи или кондиционера?

Как часто нужно чистить воздуховоды?

Точно так же, как мы следим за тем, чтобы наши полы и поверхности мебели регулярно чистились, лучше всего регулярно проводить чистку воздуховодов. Частота очистки воздуховодов зависит от того, в какой среде находится дом. Дома в пустынных местах или на пляже, как правило, накапливают много пыли. Дома в городской среде могут накапливать смог и грязь с автомагистралей и дорог. Дома на даче или в лесу могут накапливать пыльцу и перхоть животных. Кроме того, весной и осенью в районах с комфортной температурой многие люди держат окна открытыми в течение длительного периода времени и не включают регулярно систему отопления, вентиляции и кондиционирования воздуха, что может привести к быстрому накоплению в воздухе аллергенов, таких как пыльца и перхоть домашних животных. воздуховоды.

В целом, EPA рекомендует чистить двигатель и катушки системы HVAC один раз в год. Некоторые люди, которые более склонны к аллергии, проводят чистку воздуховодов также раз в год, в то же время они очищают двигатель и катушки на своем блоке HVAC. Большинство профессионалов рекомендуют чистить воздуховоды в большинстве домов каждые 3-5 лет, в зависимости от того, насколько загрязнена местная среда.

Почему стоит выбрать систему отопления и кондиционирования воздуха Swan?

Мы являемся ведущим местным поставщиком услуг по очистке воздуховодов и ОВК не просто так. Наше мощное оборудование и профессиональные мастера работают быстро и качественно. Наш опыт в отрасли помогает нам оценивать общее состояние системы отопления, вентиляции и кондиционирования воздуха в доме и давать домовладельцам рекомендации, которые помогут им максимально долго и наилучшим образом использовать свои печи и кондиционеры.

Если вы хотите записаться на чистку воздуховодов или просто хотите получить больше информации о процессе очистки воздуховодов, свяжитесь с нами! Мы с нетерпением ждем возможности служить вам.

Что такое воздуховод?

Узнайте больше о системах воздуховодов

Ваша система воздуховодов необходима для производства воздуха в вашем доме и офисе. Они работают с вашей системой HVAC и могут быть изготовлены из различных материалов, форм, размеров и т. д., что может значительно повлиять на производительность вашего воздушного потока. Каждое имущество будет подвергаться техническому обслуживанию, ремонту и замене, поэтому важно ознакомиться с типом воздуховода и системы HVAC, которые у вас есть, чтобы получить подходящие детали, материалы и многое другое. Если вы сомневаетесь, что делать и когда проводить техническое обслуживание, свяжитесь с профессиональной компанией HVAC для получения услуг и помощи. А пока вот некоторая полезная информация о системах воздуховодов.

Что означает воздуховод?

Ваш воздуховод является важной частью вашей системы HVAC, которая будет распределять воздух по вашей собственности. Как работают системы воздуховодов с туннелями, трубами или воздуховодами, которые соединяют между собой и распределяют воздух через вентиляционные отверстия в помещениях.

Сколько стоит канал переменного тока?

Замена системы воздуховодов будет зависеть от типа используемых воздуховодов, таких как материалы и гибкость, а также от длины и местных тарифов. Замена стареющих, протекающих и неподходящих воздуховодов будет стоить около 35-55 долларов за погонный фут, и это учитывается в материалах и рабочей силе. Для домов на одну семью эта стоимость составляет 1000-5000 долларов или больше.

Когда необходима очистка воздуховодов

Чистка воздуховодов необходима не реже одного раза в год, поскольку бывают случаи, когда в системе воздуховодов неравномерная влажность, уровень влажности или нечистые фильтры могут способствовать росту плесени.

Может ли очистка воздуховодов помочь при аллергии?

Очистка воздуховода будет иметь большое значение для облегчения симптомов аллергии, поскольку пыль, пыльца и другие вещества улавливаются, собираются или попадают в воздух. Ваши фильтры следует чистить 1-3 месяца, но если в доме есть домашние животные или курильщики, рекомендуется ежемесячно. Очистка ваших воздуховодов, а также загрязнение воздуховодов может привести к образованию плесени, аллергенов, пыли и других загрязняющих веществ, которые могут ухудшить качество воздуха и, следовательно, вызвать заболевание или даже развитие аллергии у жильцов, если это происходит в течение длительного периода времени.

Как долго прослужат воздуховоды в доме?

Типичная система воздуховодов прослужит 10-15 лет, прежде чем вы начнете замечать проблемы. Максимальный срок службы воздуховодов составляет 20-25 лет, но рекомендуется заменять воздуховоды в возрасте 15 лет, так как могут появиться серьезные проблемы, такие как разрушение секций, разрывы или вредители.

Следует ли заменить воздуховод?

Как правило, 15-летняя отметка — это время, когда вы должны заменить воздуховод, поскольку именно тогда он начнет изнашиваться и значительно снизит вашу энергоэффективность. Однако, если вы видите, что проблемы возникают преждевременно, и их нельзя очистить или отремонтировать в качестве решения, возможно, эта система воздуховодов не соответствует спецификациям вашей собственности и ее необходимо изменить.

Типы воздуховодов

Воздуховоды из листового металла (оцинкованная сталь, алюминий и т. д.)
Воздуховоды, облицованные стекловолокном
Воздуховоды из фибрового картона
Гибкие воздуховоды

Какой тип воздуховодов лучше всего?

Существует много типов воздуховодов, которые могут обеспечить исключительное распределение воздуха по всему помещению. Листовой металл считается наиболее прочным вариантом, поскольку он не пористый, что снижает вероятность развития плесени или другого биологического роста. Существуют даже варианты из листового металла с внутренними или внешними вкладышами из стекловолокна.

Гибкий воздуховод лучше жесткого?

Это зависит от типа систем отопления и охлаждения. Гибкий воздуховод лучше подходит для существующих магистральных и ответвленных систем ОВКВ, поскольку они более гибкие и универсальные. Для всей системы HVAC лучше всего подходят металлические воздуховоды, поскольку они более жесткие. Что касается более быстрой и простой установки, то лучше всего подойдет гибкий воздуховод.

Свяжитесь с профессиональной компанией HVAC

Если вы ищете подходящую систему воздуховодов для своего дома, важно обратиться за помощью к соответствующим специалистам. Так же, как вы обращаетесь к сантехнику за помощью с электрическим водонагревателем, установку воздуховода лучше всего выполнять с помощью компании HVAC и техника. Квалифицированный специалист по ОВКВ сможет оценить вашу собственность, чтобы увидеть, какие материалы и тип воздуховодов обеспечат наилучшее распределение воздуха и энергоэффективность.

РубрикаРазное
