Рекуперация в вентиляции что это

Что такое рекуператор и почему он используется в приточно-вытяжных системах?

Рекуператор — «сердце» приточно-вытяжной вентиляции с функцией теплообмена. Именно это устройство отвечает за передачу тепла отработанного воздуха — свежему. Данная технология востребована во всех типах помещений, где важно поддерживать комфортный микроклимат. Приточно-вытяжная вентиляция обеспечивает эффективную циркуляцию воздушного потока. Аналогичная вентустановка с рекуператором подает в помещение не просто свежий, но и предварительно подогретый воздух.

Высокие затраты на электроэнергию рано или поздно заставляют нас задуматься о способах экономии. Не все владельцы жилых и офисных помещений догадываются о том, что потери тепла зимой в значительной степени вызваны вентиляцией. Согласно статистике, вместе с удаляемым из помещений воздухом уходит от 30% до 60% тепла. Приточно-вытяжная вентиляция с рекуператором — разумный компромисс между энергосбережением и надлежащей вентиляцией помещения. Рассказываем об основным принципах работы оборудования.

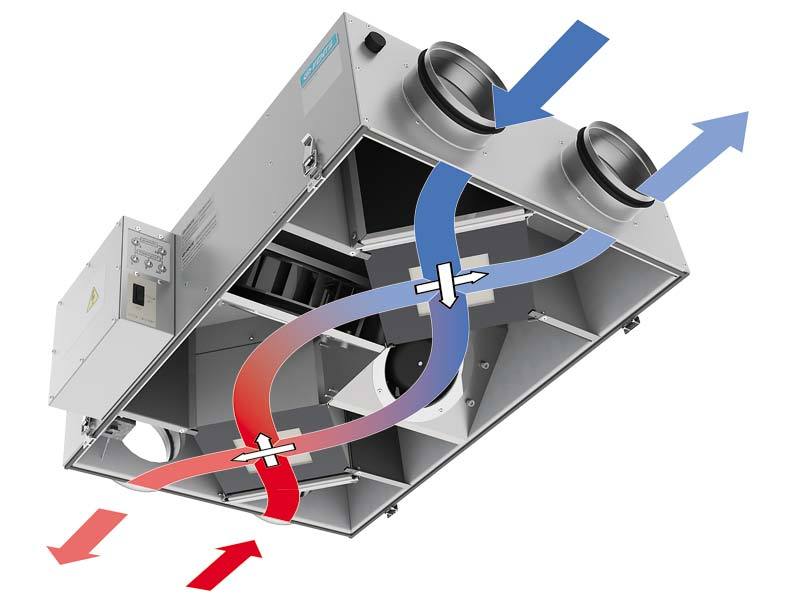

Принцип работы приточно-вытяжной вентиляции с рекуперацией

Как это работает? Прибор забирает тепло из выходящего потока и передает его поступающему с улицы. В итоге температура свежего воздуха близка к комнатной и почти не требует нагрева. Это экономит наши расходы на электроэнергию.

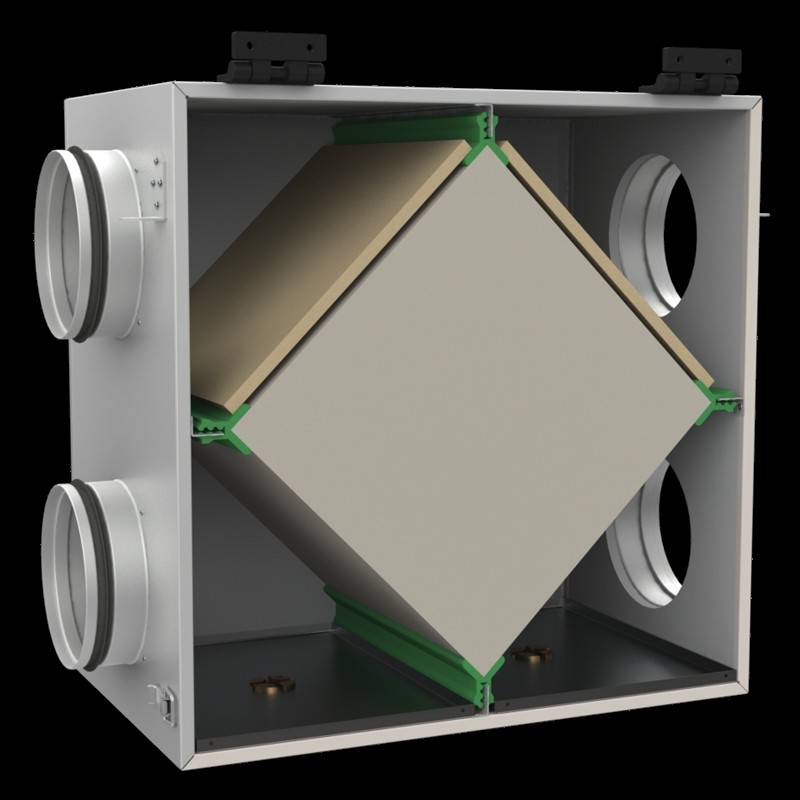

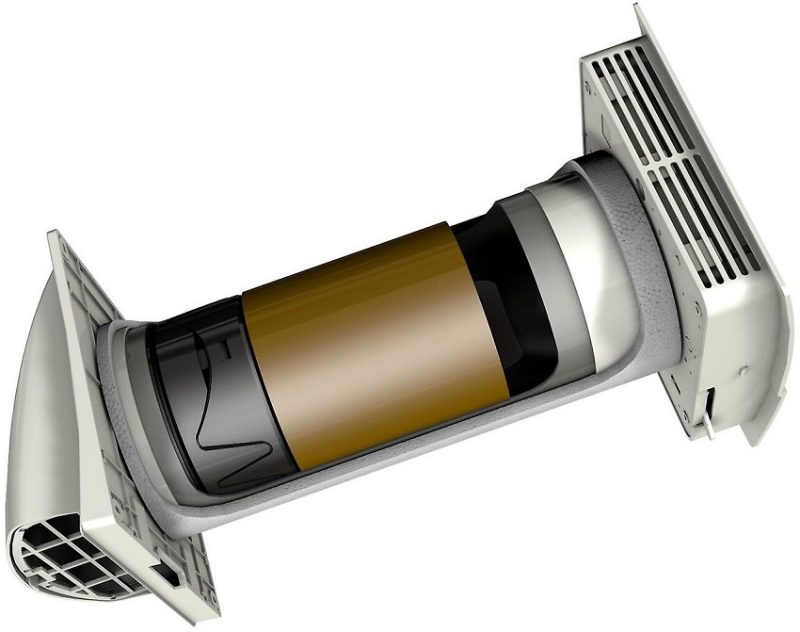

Поговорим о конструкции оборудования. Внешне рекуператор представляет собой короб с входными и выходными отверстиями. Внутри находится ключевой компонент — теплообменник, который отвечает за передачу тепловой энергии. Встречные потоки воздуха проходят через это устройство, но не смешиваются благодаря пластинчатой или мембранной перегородке. Рекуператор также оснащен фильтрами, которые очищают и поступающий, и выходящий поток. Это важно для здоровья людей в помещении и для защиты теплообменника от пыли и мусора. За движение воздушного потока отвечают вентиляторы. Надежную работу и надлежащую изоляцию обеспечивают кожухи. Как правило, оборудование оснащается автоматикой, позволяющей регулировать мощность работы вентиляционной системы в соответствии с запросами пользователей. Более подробно о составных частях системы вентиляции.

Виды рекуператоров, их особенности, преимущества и недостатки

На рынке представлены различные типы рекуператоров. Поговорим о каждом из них.

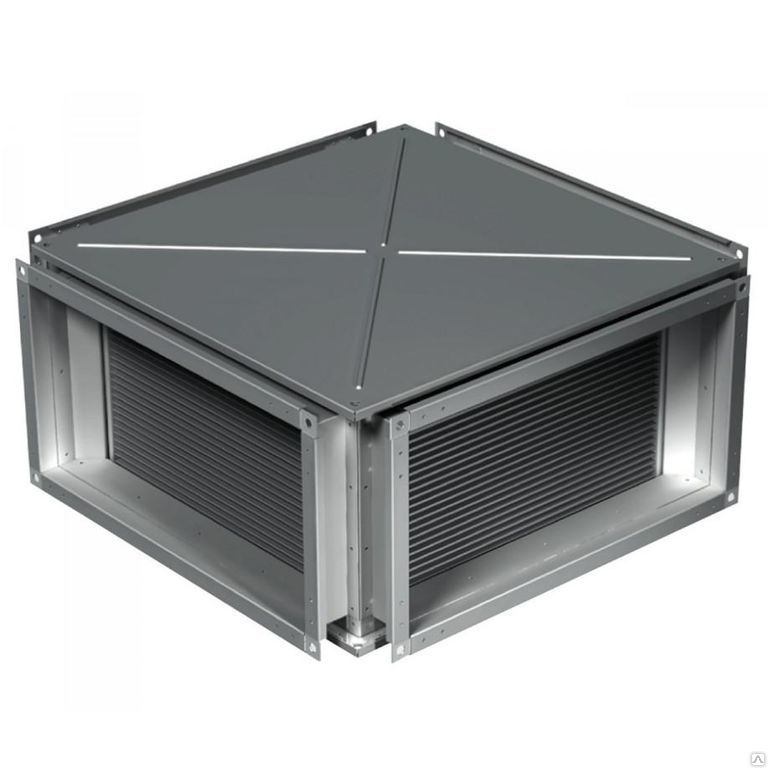

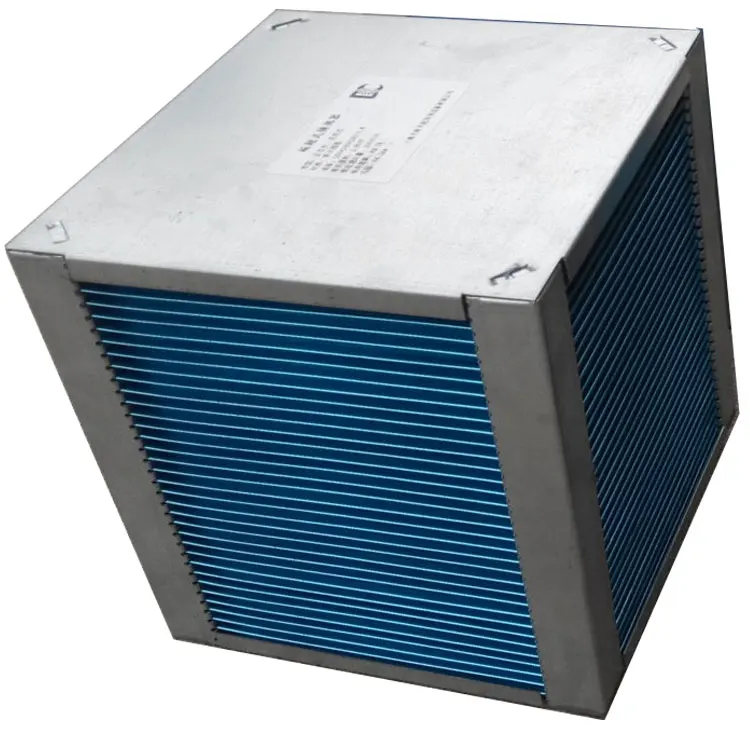

Пластинчатые представляют собой блок-кассету с металлическим корпусом, внутри которого установлены пластины (отсюда название) из оцинковки, фольги, пластика или полимеризованной бумаги. Пластины разделяют потоки воздуха и мешают им смешиваться. Эффективность данного вида рекуператоров зависит от материала пластин:

• металлические — не лучший выбор. Замерзают в мороз и долго оттаивают. При обмерзании воздух периодически приходится пускать через обводной канал, минуя рекуператор, сразу в помещение;
• пластиковые такой проблемы не имеют, но стоят дороже. В эксплуатации — гораздо эффективнее. Их можно использовать в помещениях с высокой влажностью. И пластиковые, и металлические пластины образуют конденсат, для сбора которого в конструкции предусмотрен поддон. При установке таких рекуператоров нужно предусмотреть дренаж;
• теплообменники из полимеризованной бумаги высокоэффективны, не образуют конденсат и не сушат воздух. Не подойдут для влажных помещений.

Роторные рекуператоры имеют цилиндрическую форму и состоят из алюминиевого ротора, заключенного в корпус из оцинкованной стали. Барабан при вращении нагревается в зоне вытяжного канала и охлаждается в зоне приточного, возвращая тепло уличному воздуху. Роторные рекуператоры более эффективны, чем пластинчатые. Автоматика регулирует скорость вращения ротора и предупреждает обмерзание. Следовательно, не требуется разморозка.

Энтальпийные — технически более продвинутое оборудование. Возвращают не только тепло, но и влагу. Результативность установки оценивается в 80-85% благодаря эффективному теплообмену. Принцип работы заключается с многоступенчатой рекуперации. Что это значит? Внутри рекуператора находится мембрана, которая работает как губка: поглощает тепло и влагу из выходящего воздуха и передает приточному. Смешивания потоков не происходит. Конденсат не образуется: мембранная поверхность впитывает строго определенный объем влаги.

Плюсы энтальпийных рекуператоров:

• высокая эффективность;
• отсутствие конденсата;
• не промерзают;
• качественная циркуляция воздуха с дополнительным увлажнением.

Оборудование не так давно вошло в обиход. На сегодняшний день накоплено мало статистических данных по реальному сроку службы, надежности и долговечности энтальпийных рекуператоров. Производители заявляют срок до 10 лет, но реальным практическим опытом эксплуатации это не подтверждено. На данный момент такие устройства используются главным образом в вентиляционных установках с относительно небольшим расходом воздуха.

Насколько целесообразно заказывать вентиляцию с рекуперацией?

Установка приточно-вытяжной рекуперации — долгосрочная инвестиция. Цена вентустановки с рекуператором в среднем на 50% дороже. Данное оборудование с годами обязательно окупит себя. Срок окупаемости и целесообразность установки зависит и от климатических условий. Полезный материал на тему — что такое приточно-вытяжная система вентиляции.

ВАЖНО! Рекуператор хорошо проявляет себя при большой разнице температур. Если на улице -15°C, а в здании должно быть +20°C, установка приточной-вытяжной вентиляции с рекуперацией экономически целесообразна.

Если вы живете в мягком, южном климате, переплачивать за рекуператор смысла нет: разница температур невелика. Данное оборудование оптимально для умеренного и северного климата с суровыми зимами и затяжным межсезоньем.

Монтаж приточно-вытяжной вентиляции с рекуперацией

Качественно работающая вентиляция — результат правильно подобранной конструкции, оборудования, тщательного, профессионального проектирования и монтажа. Для того, чтобы система рекуперации работала эффективно и экономично, должны быть соблюдены 3 условия:

• профессионально составленный инженерный проект;
• надежное исполнение системы вентиляции;
• рекуператор хорошего качества.

Определяющее значение имеют профессиональные знания, квалификация, опыт и навыки монтажной компании. Важным шагом является соответствующая настройка системы в соответствии с предполагаемыми параметрами:

1. Каналы вентиляции — это «кровеносная система» всей системы рекуперации. Критически важны оптимальные трассы вентиляционных каналов. Чтобы система рекуперации выполняла свою задачу, трубы должны иметь правильно подобранные диаметры для подачи нужного количества воздуха и качественно заизолированы.
2. Правильное направление воздушного потока в установке обеспечивают вентиляторы рекуператора. Продуманное распределение вентканалов обеспечивает оптимальную и тихую подачу воздуха, который эффективно проветривает все помещения.
3. Не менее важен выбор рекуператора соответствующей мощности. Чтобы правильно подобрать теплообменник, необходимо произвести тщательные расчеты. Только на основании этого параметра нужно приобретать рекуператор соответствующей мощности. Слабое оборудование не справится с поддержанием комфортного микроклимата в доме и повлияет в конечном итоге на экономическую целесообразность.

При выборе оборудования избегайте искушения купить то, что подешевле. Зачастую бюджетный агрегат означает худшую производительность и в конечном итоге снижает энергоэффективность всей системы в целом. Установку приточно-вытяжной вентиляции стоит доверять профессиональной монтажной компании, которая занимается проектированием, сможет корректно рассчитать объемы воздушного потока и качественно установить систему.

Вывод

Вентиляция с рекуперацией — эффективное решение для циркуляции воздуха в умеренной и северной климатической зоне. Современное оборудование позволяет эффективно перерабатывать тепло, восполнять затраты на отопление и экономить на счетах за электроэнергию. В этом обзоре мы постарались затронуть основные принципы работы и виды оборудования. Отдельное внимание уделили профессионализму проектировщиков и монтажников.

Остались вопросы? Закажите бесплатную консультацию.

Наши специалисты помогут подобрать инженерные системы для промышленного и коммерческого объекта, исходя из технических параметров и ваших потребностей, а также проконсультируют по вопросу рекуперации в вентиляции и монтажа системы.

Что такое рекуператор воздуха и как сделать его своими руками

Еще в недавнем времени проточно-вытяжные вентиляции с рекуператорами в России и близлежащих странах использовались довольно редко. В последние же годы ими стали массово оборудовать разнообразные помещения, что обусловлено прежде всего надежностью и эффективностью таких систем.

Основная их особенность — возврат части тепла из отработанного ранее воздуха. Покидая комнату, он немного нагревает встречный поток в теплообменнике. Вследствие этого в помещение попадает не только свежий, но и немного подогретый воздух, создающий комфортные условия для людей.

Содержание

• Что такое рекуператор воздуха?
• Как работает устройство
• Для чего нужен рекуператор
• Виды рекуператоров
• Пластинчатый рекуператор
• Роторный рекуператор
• Основные отличия
• Пошаговая инструкция по изготовлению самодельного рекуператора с чертежами
• Материалы для изготовления
• Пошаговая инструкция

Что такое рекуператор воздуха?

Рекуператор воздуха представляет собой теплообменник поверхностного типа. Он используется для повторного применения теплоты выводящих газов. Это непрерывно происходит через стенку, выполняющую роль разделителя. В отличие от такого устройства, как регенератор, в рекуператоре потоки не меняют своего расположения.

Рекуператор воздуха — это приспособление, обеспечивающее минимизацию потерь через вентиляционную систему. Вследствие этого данное устройство можно назвать энергосберегающим прибором. Он подразумевает повторное использование тепла в осуществлении одного технологического процесса.

Как работает устройство

Устройство рекуператора воздуха довольно простое. Это отражается на работе данного приспособления. Его функционирование происходит следующим образом:

1. Приток воздуха в помещение и его вытяжка из комнаты происходят одновременно — параллельно друг с другом.
2. Теплый отработанный воздух всасывается посредством вентилятора в устройство, попадя таким образом в теплообменник.
3. Проходя сквозь теплообменник, теплый отработанный воздух выходит наружу самого сооружения.
4. Холодный свежий воздух при помощи обратной тяги всасывается в помещение, проходя через другие части теплообменника.
5. Тепло воздуха из комнаты таким образом используется для подогрева холодного потока, который попадает в комнату через устройство.

Постоянные непересекающиеся друг с другом потоки воздуха разных температур могут обеспечить эффективность рекуперации более чем на 90%.

Для чего нужен рекуператор

Популярность рекуператоров воздуха обусловлена несколькими факторами. Используются они в следующих целях:

• улучшение функционирования приточно-вытяжных вентиляций в помещениях;
• обеспечение квартир, частных домов, предприятий и офисов чистым воздухом;
• нормализация температуры потока воздуха, попадающего извне;
• создание оптимального для жизнедеятельности человека микроклимата в комнате.

Рекуператор — это эффективное и надежное устройство, которое намного лучше стандартных приточно-вытяжных вентиляций. Оно позволяет удалять отработанных воздух из помещений, используя его тепло для нагрева поступающих снаружи здания потоков. В свою очередь в летний период времени прибор работает обратным образом. В таких ситуациях более прохладный воздух в помещении охлаждает теплый поток, который поступает в комнату снаружи.

Виды рекуператоров

В настоящее время существует несколько различных типов рекуператоров воздуха. Они отличаются друг от друга такими своими особенностями, как:

• Схема движения теплоносителей. В этом плане рекуператоры бывают противоточными, перекрестными прямоточными и т.д.

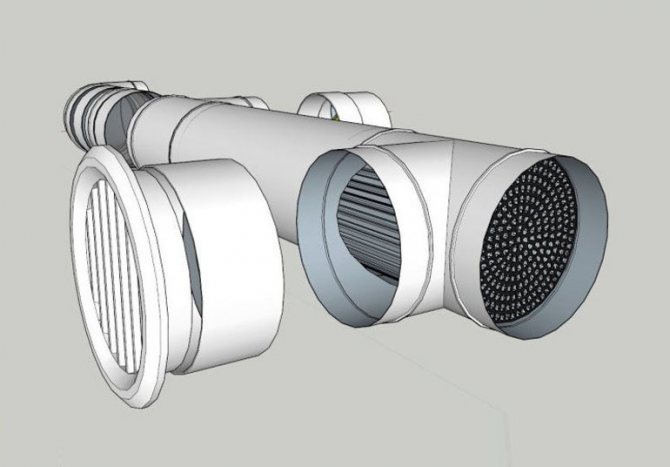

• Конструкция. В зависимости от собственного устройства, приборы могут быть трубчатыми, пластинчатыми, роторными, ребристыми, оребренно пластинчатыми типа ОПТ и др.
• Материал изготовления. Чаще всего производятся металлические, мембранные и пластиковые рекуператоры.
• Назначение. Устройства могут иметь такие функции, как подогрев воздуха, подогрев жидкости, испарение влаги, конденсация излишней жидкости и т. д.

Наиболее популярными по своей конструкции являются пластинчатые и роторные рекуператоры. Прежде чем приобрести одну из этих типов моделей, необходимо обратить на все их особенности и основные отличия.

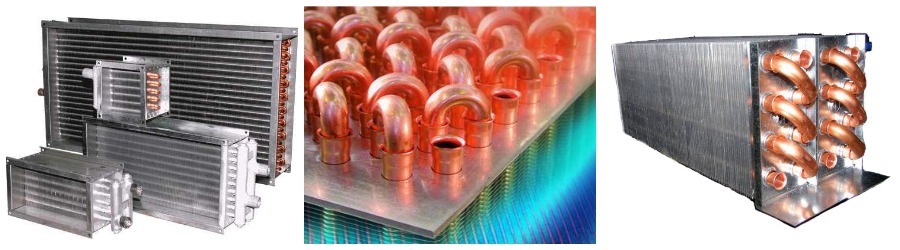

Пластинчатый рекуператор

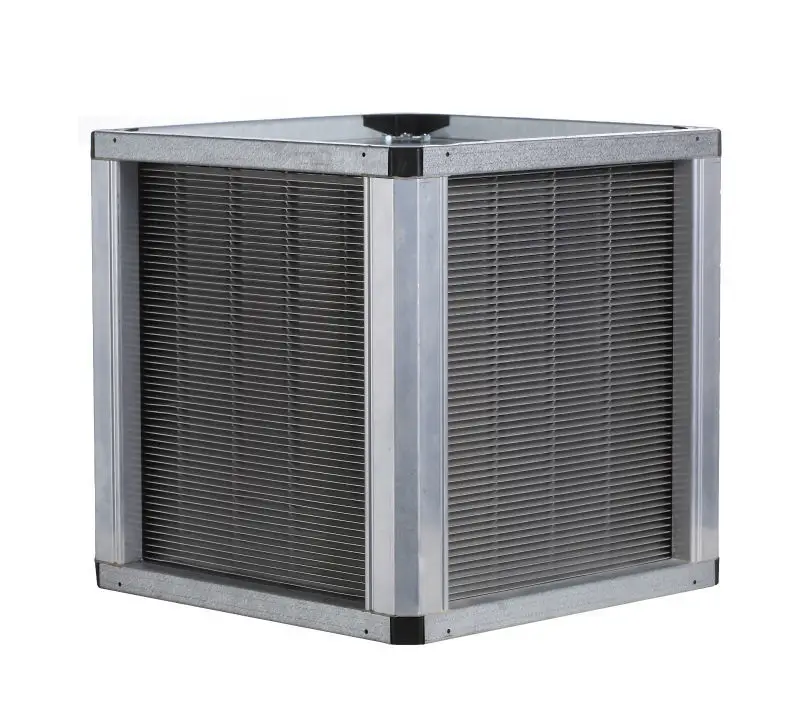

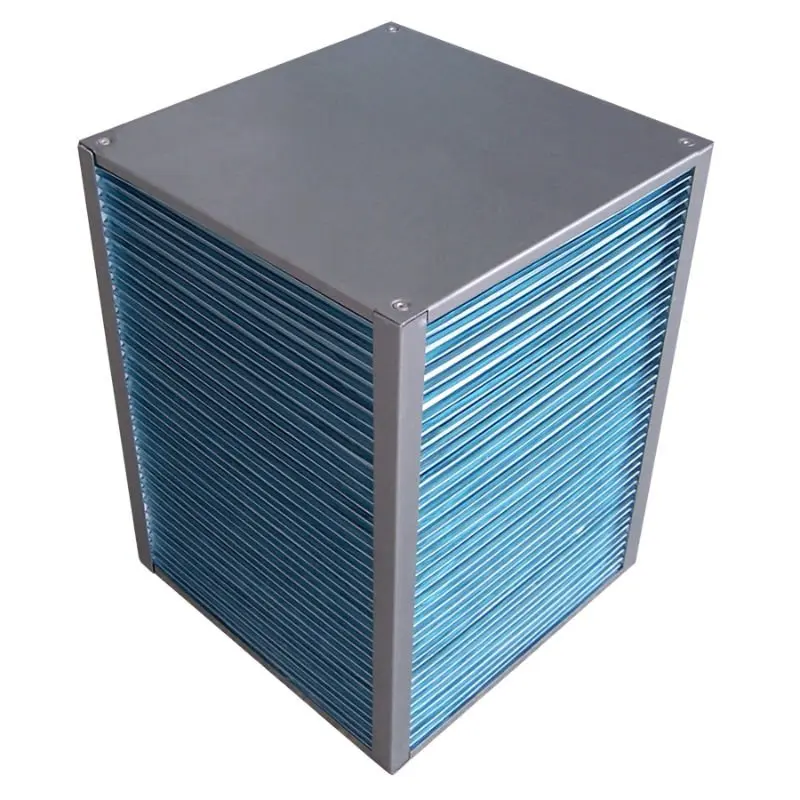

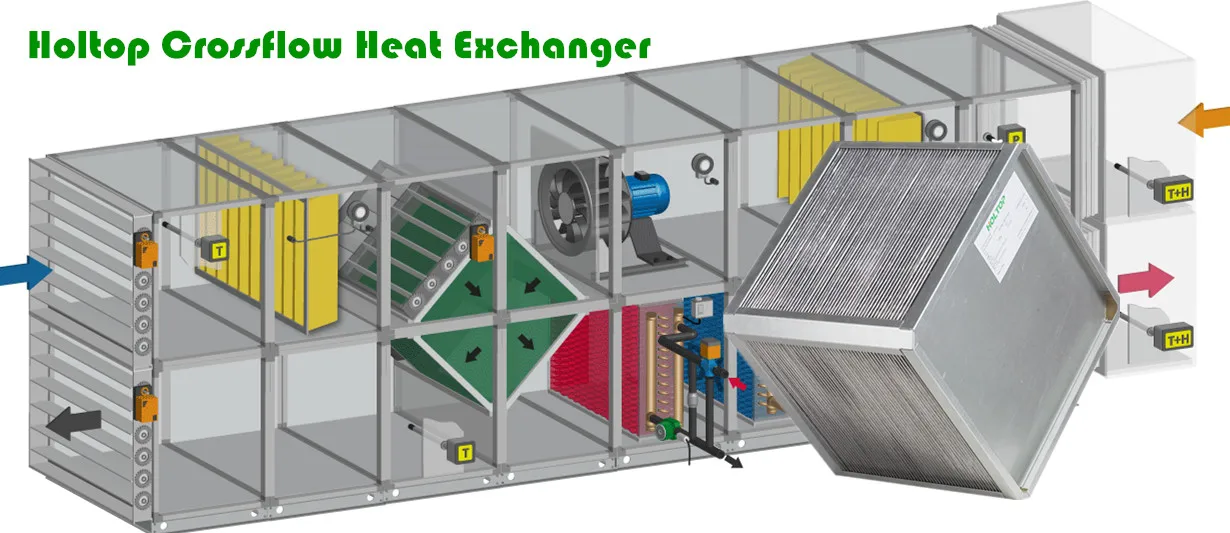

Наибольшим спросом на сегодняшний день пользуются именно пластинчатые рекуператоры. Это обусловлено прежде всего простотой их конструкции и дешевизной. Несмотря на это, эффективность теплообменников таких устройств, как правило, не превышает 50%.

Основным преимуществом любого пластинчатого рекуператора является полное изолирование воздушных потоков друг от друга. Вследствие этого не происходит подмешивание вытяжного воздуха в приточный. Тепло удаляемого из помещения потока передается через алюминиевые пластины воздушной массе, которая поступает в комнату.

К минусам пластинчатых рекуператоров можно отнести потребность в обеспечении отвода дренажа. Вследствие этого происходит осушение воздуха.

В северных широтах и средней климатической полосе России специалисты не рекомендуют использовать пластинчатые рекуператоры. Это связано прежде всего с их низкой эффективностью. К тому же такие устройства не очень хорошо функционируют в подобных условиях вследствие постоянных циклов заморозки и оттаивания.

Роторный рекуператор

Отличительной особенностью роторных рекуператоров является их большая эффективность. Вследствие этого подобные устройства реализуются по более дорогой стоимости, нежели пластинчатые.

Эффективность работы роторных рекуператоров составляет около 82%. Таким образом, если температура воздуха на улице составляет −28 градусов по Цельсию, его подогрев в устройстве возможен до +14 градусов по Цельсию.

В основе принципа работы роторных рекуператоров лежит регенерация тепла. Вращающий барабан устройства, выполненный из фольги, поглощает тепловую энергию удаляемого из комнаты потока воздуха, передавая ее приточному.

Также роторные рекуператоры отличаются и некоторыми другими преимуществами. К ним относится отсутствие циклов оттаивания и потребность отводить конденсат. Вследствие этого в последнее время данные типы устройств обретают все больший спрос.

Основные отличия

Прежде чем приобрести роторный или же пластинчатый рекуператор, необходимо обратить внимание на такие основные отличия между ними:

Особенности устройства	Пластинчатый рекуператор	Роторный рекуператор
Уровень эффективности	Около 50%	Около 82%
Стоимость прибора	Низкая	Высокая
Циклы оттаивания	Присутствуют	Отсутствуют
Потребность в отводе конденсата	Присутствует	Отсутствует
Конструкция	Изолированные друг от друга алюминиевые пластины, предназначенные для разных потоков воздуха	Вращающийся барабан из алюминиевой фольги, поглощает тепло одного потока воздуха, передавая его другому
Окупаемость	Около 3-4 лет	Около 1,5-2 лет
Степень экономии	Небольшая	Весьма существенная

Окупаемость рекуператоров напрямую зависит от нескольких факторов. К ним можно отнести климатические особенности региона, площадь помещения, эффективность конструкции и т.д. Некоторые устройства при достаточно холодных зимах могут окупиться всего лишь за один сезон. Система может существенно уменьшить статью эксплуатационных расходов в быту.

Пошаговая инструкция по изготовлению самодельного рекуператора с чертежами

Несмотря на наличие большого количества рекуператоров воздуха в продаже, такое устройство можно самостоятельно создать своими руками в домашних условиях. Прежде чем приступить к выполнению данного задания, необходимо обратить внимание на некоторые важные особенности. К ним относятся материалы для изготовления, чертежи и инструкция.

Материалы для изготовления

Перед процессом создания рекуператора для воздуха необходимо приобрести такие материалы для его изготовления, как:

1. Листовой металл. Лучше всего использовать алюминий. Вместо него может подойти также кровельное железо, текстолит, гетинакс или же сотовый поликарбонат. Для того чтобы улучшить уровень теплообмена устройства, необходимо выбрать наиболее тонкий листовой металл.
2. Деревянные рейки. Они требуются для прокладки между металлическими пластинами. Вместо деревянных реек допускается использование технических пробок или же простого шнура. Их толщина быть не более 2-3 миллиметров. При этом ширина данных изделия должна достигать 10 миллиметров.
3. Герметик. Он должен быть основан не на кислоте, а на других веществах.
4. Клей. Необходимо обратить внимание, для каких материалов он предназначен. Клей, предназначенный для металла, не может использоваться для крепления дерева.
5. Материал для корпуса устройства. Это может быть фанера, металл или же древесноволокнистая плита средней плотности (МДФ). Вместо них специалисты советуют приобрести готовую деревянную коробку необходимых герметических размеров.
6. Четыре фланца. Они должны иметь точно такой же размер, что и ранее подобранные трубы для устройства.
7. Минеральная вата. Толщина данного изделия должна быть примерное 4 сантиметра. Этот материал необходим для обеспечения теплоизоляции помещения.
8. Металлический уголок. Он предназначены для обеспечения надежного и эффективного крепления устройства к стене.
9. Метизы. Они представляют собой крепежные детали, которые потребуются для сборки всей системы.
10. Вентилятор или же кулер. Основное предназначение такого приспособление — обеспечение потока воздуха в помещение или же из него.

Для осуществления резьбы некоторых деталей в процессе работы может понадобится электроинструмент. Ширина корпуса устройства должна соответствовать диагонали будущего теплообменника. В свою очередь высота системы напрямую зависит от того, каково количество пластин будет использоваться в создании приспособления для вентиляции.

Пошаговая инструкция

Для того чтобы создать действительно надежный и эффективный рекуператор воздуха необходимо выполнить следующий алгоритм действий:

1. Первоначально нужно нарезать металл на квадраты со сторонами 20-30 сантиметров. Понадобится около 70 таких пластин.
2. Рейки стоит покрыть олифой. После этого их нужно нарезать таким же размеров, что и стороны квадратных листов металла.
3. Рейки необходимо приклеить с двух сторон к каждой пластине. После этого нужно дождаться полного высыхания вещества. На один из квадратов приклеивать рейки не требуется.
4. Промазав клеем верхние части реек, необходимо соединить между собой все пластины. Нужно обратить внимание на то, что каждую следующую пластину следует класть на предыдущий с поворотом в 90 градусов. Таким образом, каналы, образованные между квадратами, будут перпендикулярными друг к другу.
5. В конце необходимо приклеить верхний квадрат, на котором отсутствуют рейки. Для стягивания и фиксации собранной конструкции нужно использовать металлические уголки.
6. Все образованные в результате щели следует тщательно замазать с использованием ранее приобретенного герметика.
7. Дополнительно нужно сделать крепления и четыре отверстия, предназначенные для монтажа фланцев.
8. Теплообменник необходимо вставить в корпус. Для того чтобы он там был хорошо закреплен, нужно внутри предварительно привинтить уголки, которые в итоге будут служить направляющими. Стоит обратить внимание на то, что теплообменник должен быть расположен таким образом, чтобы своими углами он упирался в стороны корпуса (в итоге получится ромб).
9. Также необходимо сделать отверстие, в которое следует вставить шланг. Он будет использоваться для отвода конденсата.
10. На входе лучше всего предусмотреть специальное крепление, которое будет предназначенное для установки фильтра.
11. Стенки корпуса необходимо оббить минеральной ватой. Таким образом можно обеспечить должный уровень теплоизоляции.
12. В конце нужно осуществить монтаж вентилятора. Как только это будет сделано, необходимо установить собранную конструкцию в систему вентиляции.

Готовый прибор можно установить как на стене, так и в специальное подготовленной нише. Уровень шума напрямую будет зависеть от нескольких факторов. К ним относится мощность вентилятора, использующие материалы и т.д. В большинстве случаев прибор издает звуки, не превышающие гудение кулера компьютера.

Возврат бросового тепла дымовых и вентиляционных газов без предварительной очистки

• О компании
  • Сертификация
  • Наши клиенты
• Услуги
  • Энергоаудит
  • Узлы учета теплоэнергии
  • Тепловизионная диагностика
  • Энергосервис
  • Замеры качества электроэнергии
  • Электролаборатория
  • Неразрушающий контроль
  • Технические паспорта
  • Проектированиие
  • Консалтинг и обучение
• Рекуперация тепла
  • Описание системы
  • Области применения
  • Рекуператор тепла сточных вод
  • Воздушный рекуператор
  • Теплообменник
• Контакты
  • Обратная связь
• Нормативно-правовая база

Главная → Рекуперация тепла

В современных тепловых системах значительная часть тепловой энергии в буквальном смысле улетает в трубу. Печные дымовые газы, вытяжка из горячих цехов, пары из влажных помещений — всё это несёт в себе много тепла, которое можно вторично использовать. Воздушный рекуператор тепла предназначен для возврата бросового тепла из дымовых газов и вентиляционного воздуха

Главной особенностью данного рекуператора является его неприхотливость к чистоте обрабатываемых газов. Агрегат может работать напрямую с загрязненными газами. Следовательно, исключаются безвозвратные потери тепла в процессе фильтрации газов.

Устройство воздушного рекуператора

Корпус теплообменников изготовлен из тонколистовой коррозионностойкой стали или титана, в которых выполнены каналы для теплоносителя. В прямом теплообмене участвует до 97% площади поверхности теплообменников.
Рекордно низкая толщина стенок корпуса (0.3 мм) и малый удельный объём каналов при относительной большой площади поверхности обеспечивают теплообменникам низкую инерционность и высокую эффективность процесса передачи тепла.

Мембранная конструкция корпуса из 100% коррозионной стали или титана обеспечивают стойкость теплообменников к механическим воздействиям, резким перепадам давления и температуры. В конструкции теплообменников отсутствуют эластомерные прокладки. При их сборке не применяется традиционная высокотемпературная сварка или пайка. Следовательно, сталь сохраняет свою структуру и обеспечивает стойкость к коррозии и агрессивным средам даже в местах соединений. Рекуператоры на базе этих теплообменников относительно компактны и обладают пренебрежимо малым аэродинамическим сопротивлением (менее 10мм в.с.). Они не нуждаются в предварительной очистке газовых сред и легко могут быть встроены практически в любую систему вентиляции или дымоудаления без её реконструкции.

Рекуператоры вентиляционных газов работают в диапазоне температур от -25°С до +300°С. Их можно устанавливать горизонтально, вертикально и под любым углом. Высокая эффективность передачи тепла сохраняется даже при значительном загрязнении поверхности.

Конструкция рекуператоров позволяет встраивается практически в любые существующие системы вентиляции и дымоудаления без необходимости их реконструкции. Это минимизирует расходы на внедрение рекуперации.
Высокая надёжность и неприхотливость теплообменников обеспечивает очень большой срок службы и длительные интервалы между сервисным обслуживанием. Затраты на установку многократно окупаются выгодой от внедрения рекуперации на объекте.

Канальное исполнение рекуператора

Рекуператор в канальном исполнении встраивается в систему вытяжной вентиляции или дымоудаления. Он обеспечивает максимальную эффективность отбора тепла/холода от газовых сред. Корпус рекуператора обеспечивает герметичность, поэтому агрегат можно использовать со средами с различной степенью загрязнения, в том числе со взрывоопасными. Сервисное обслуживание осуществляется на месте монтажа через съёмную боковую стенку корпуса.

Технические характеристики Габаритные размеры: 1250 x 750 x 3500 мм Вес сухой: 100 кг Вес рабочий: 120 кг Диапазон рабочих температур: -25°C . .. +300°C (до +500°C в специальном исполнении) Мощность теплообмена: 100-150 кВт Площадь теплообмена 20м2 Количество теплообменников: 10 Материал теплообменников: Коррозионностойкая сталь AISI321

Подсоединение контура теплообмена: 2’’ (50 mm) Объём теплоносителя в теплообменниках: 15 л Рабочее давление: 3 bar Пиковое давление: 4 bar     Ресурс работы теплообменников: 50 лет Интервал техобслуживания: 1-5 лет В зависимости от условий эксплуатации

Кассетное исполнение рекуператора с различными конфигурациями зонта

Открытое (кассетное) исполнение рекуператоров является наиболее простым и экономичным решением для возврата бросового тепла из вытяжного воздуха.

Кассеты теплообменников устанавливаются непосредственно в вытяжные зонты и частично выполняют функцию жироулавливателей. Чистка и обслуживание осуществляется непосредственно на месте установки рекуператора с применением стандартных материалов и инструментов.

Технические характеристики Габаритные размеры: 1550 x 1550 x 1150 мм 1250 x 1250 x 1150 мм 1050 x 1050 x 1150 мм Вес сухой: 35 кг Вес рабочий: 42 кг Диапазон рабочих температур: -25°C … +300°C (до +500°C в специальном исполнении) Мощность теплообмена: 30-50 кВт Площадь теплообмена 7 м2 Количество теплообменников: 10 Материал теплообменников: Коррозионностойкая сталь AISI321

Подсоединение контура теплообмена: 2’’ (50 mm) Объём теплоносителя в теплообменниках: 5 л Рабочее давление: 3 bar Пиковое давление: 4 bar     Ресурс работы теплообменников: 50 лет Интервал техобслуживания: 1-5 лет В зависимости от условий эксплуатации

Версия для печати

Рекуператор — Schmidtsche Schack

Одним из наиболее эффективных способов повышения эффективности и производительности в процессах промышленного нагрева, работающих на топливе, является предварительный нагрев воздуха для горения, поступающего в горелки.

Источником этой тепловой энергии является поток выхлопных газов, выходящий из процесса при повышенных температурах.
Теплообменник, расположенный в вытяжном канале, может извлекать большую часть тепловой энергии из дымовых газов, а затем отдавать ее поступающему на горение воздуху.



Во многих процессах образуются загрязненные или вызывающие коррозию выхлопные газы, которые засоряют теплообменники или разрушают их. Рекуператоры
SCHACK® обладают высокой устойчивостью к этим условиям. Поэтому, если ваш процесс не чист, просто спросите нас обо всех вариантах. Мы даже проведем подробный анализ проблемных материалов в вашем потоке дымовых газов, чтобы найти лучшее решение для вашей задачи.

Мы предлагаем экспертные решения по рекуперации тепла для различных областей применения. Наши опытные инженеры обеспечивают точный тепловой расчет, оптимальный контроль температуры и глубокие знания о рисках коррозии и тепловых процессах. Это обеспечивает эффективную и действенную работу надежной и долговечной системы.



Разработаны конструкции для охлаждения запыленных газов в различных технологических процессах с температурой до 1100 °С. Энергия восстанавливается в процессе нагревания воздуха или технологического газа с целью экономии топлива и повышения производительности. Возможны температуры предварительного нагрева 900 °C и выше.

Рекуператоры играют важную роль в абсорбции и преобразовании отходящих газов, выходящих из любого производственного процесса. Получается экономия расхода топлива, а также резкое сокращение выбросов в атмосферу парниковых газов.

Трубчатый рекуператор SCHACK® устанавливается для предотвращения попадания газов в системы очистки со слишком высокими температурами и одновременно для рекуперации энергии горячих дымовых газов.

Узнайте больше о наших рекуператорах дымоходных труб SCHACK® для процессов сажи или процессов сжигания шлама .



Ваши преимущества:

• Работа с газами с высоким содержанием твердых частиц
• Низкая склонность к загрязнению, что повышает надежность
• Использование газа, содержащего твердые частицы
• Самоочищающаяся конструкция
• Устойчивость к эрозии
• Высокая скорость потока газа

Рекуператор SCHACK® с двойным кожухом состоит из двух цилиндров, расположенных концентрически. Для передачи тепла конструкция лучистых рекуператоров должна выдерживать высокую температуру дымовых газов на входе. Он подходит для подовых печей в сталелитейной промышленности, а также для стекольных и алюминиевых печей, а также может применяться в процессах сжигания шлама.



Ваши преимущества:

• Термическая и механическая конструкция одними руками
• Снижение расхода топлива за счет предварительного подогрева воздуха для горения
• Два концентрически расположенных цилиндра
• Спиральные ребра для расширения поверхности нагрева и, следовательно, улучшения теплопередачи4
Спиральное расположение обеспечивает равномерный поток
• Возможность работы с сильно запыленными отходящими газами
• Стандартные и адаптированные под индивидуальные требования проекта и процесса

Рекуператор с трубчатой ​​клеткой SCHACK® установлен в корпусе, футерованном огнеупором. Внутренняя оболочка заменена кольцевой трубчатой ​​клеткой, в которой циркулирует воздух и происходит теплопередача посредством излучения.

Таким образом, рекуперация излучения возможна с помощью рекуператора SCHACK® клеточного типа.









Ваши преимущества:

• Равномерное распределение воздуха, обеспечивающее однородную температуру пробирок внутри клетки
• Нагревательные трубы из высоконадежного материала и устойчивые к высоким температурам
• Простота обслуживания благодаря независимым сменным элементам от рамы
• Воздушный коллектор, установленный в фиксированной точке рекуператора трубной клетки
• Система труб может расширяться вверх и вниз
• Трубчатые клеточные рекуператоры SCHACK® способны предварительно нагревать большие объемы до высокой температуры

Канальные рекуператоры SCHACK® широко используются во всем мире для предварительного нагрева воздуха, а также различных потоков технологических и отходящих газов. Рекуператор косвенно рекуперирует тепло от дымовых газов и возвращает его к источнику горения, снижая расход вспомогательного топлива.
В качестве альтернативы, отработанное тепло может быть утилизировано косвенно путем предварительного нагрева технологического газа или другой газообразной среды, что повышает общую эффективность системы.



Ваши преимущества:

• Компактное расположение, не требуется опорных конструкций
• Подходит для большинства газообразных сред
• Термическое расширение является автономным, внутренним по отношению к корпусу/оболочке
• Расположение труб с квадратным шагом облегчает очистку
• 4 Больше 90 гибкость в организации воздушного потока
• Низкий перепад давления на проходе теплоносителя
• Подходит для модернизации существующих дымовых или пластинчатых установок

AirBTU VPRR | CG Thermal

Унция профилактики стоит фунта лечения. Эти мудрые слова должны быть в центре внимания при поиске высокотемпературного теплообменника газ-газ. Среди критических факторов, которые необходимо учитывать в процессе проектирования, — правильная оценка термических напряжений, температуры стенки трубы и перепада давления. Важно спроектировать общие режимы отказа и спроектировать эффективность и надежность.

Преимущества AirBTU VPRR

Интегрируя решение для теплопередачи AirBTU VPRR, профессионалы отрасли могут избежать распространенных ошибок и обеспечить надежность и эффективность «дизайна в себе». Air BTU VPRR разработан для того, чтобы:

• Предотвратить холодную коррозию. Подача низкотемпературного воздуха может привести к образованию холодных участков внутри рекуператора, что приведет к конденсации некоторых компонентов потока технологического газа. Возникающая в результате реакция между коррозионно-активным конденсатом и поверхностью теплообменника обычно называется коррозией холодного конца. Этот деструктивный механизм «разработан» в AirBTU VPRR.
• Устранение S Тресс отказы . Температурные градиенты в трубном пучке могут привести к неравномерной концентрации напряжений в местах соединения трубы с трубной решеткой. Это приводит к выходу из строя трубных решеток с последующими производственными потерями и дорогостоящим ремонтом. Мы проектируем в единообразии, чтобы устранить этот режим отказа.
• Уменьшить падение давления. Наш клапан VPRR отличается запатентованной конструкцией, которая снижает перепады давления для максимальной энергоэффективности.
• Максимальная тепловая эффективность. Моделирование динамики потока используется для оценки компоновки труб и каналов для создания симметричной конструкции с оптимальными коэффициентами пленки и общей скоростью теплопередачи. Полученная конструкция требует меньшей площади поверхности и сводит к минимуму материальные и производственные затраты.
• Минимизация времени простоя на техническое обслуживание. В дополнение к минимизации отказов, вызванных коррозией холодного конца и неравномерными механическими нагрузками, мы можем «предусмотреть» вероятность загрязнения.



Они могут принести им множество преимуществ, в том числе:



• Повышение надежности оборудования, ведущее к увеличению срока службы. Равномерность и симметрия конструкции VPRR с радиальным потоком устраняют точки холода и минимизируют неравномерные напряжения, увеличивая срок службы воздушных теплообменников на годы.
• Меньший перепад давления приводит к снижению эксплуатационных расходов. Теплообменники VPRR обеспечивают минимально возможный перепад давления для данной тепловой нагрузки. Уменьшение или устранение перепадов давления может сократить затраты на вспомогательное оборудование и затраты на электроэнергию, а также облегчить правильную работу системы.
• Более высокая тепловая эффективность приводит к снижению  первых затрат.  Твердотельное моделирование и вычислительная гидродинамика используются для оценки компоновки труб и расположения каналов для создания симметричной конструкции с оптимальными коэффициентами пленки и общей скоростью теплопередачи. Полученная конструкция требует меньшей площади поверхности и сводит к минимуму материальные и производственные затраты.
• Высокотехнологичный дизайн приводит к успеху в эксплуатации. Наши рекуператоры тщательно спроектированы, чтобы исключить потенциальное загрязнение (например, отложения минералов, вызывающие закупорку труб, что может привести к значительной потере производительности и, в конечном итоге, к длительным и дорогостоящим простоям). Правильно оценивая и используя этот потенциал на этапе проектирования, мы можем лучше обеспечить успех операций наших клиентов.

Техническое решение

AirBTU VPRR — это инженерное решение вышеуказанных эксплуатационных проблем. Запатентованная конструкция перегородки в сочетании с расположением трубок с переменным радиальным шагом обеспечивает одинаковые температурные профили и температуры стенок труб с минимальными потерями давления. Ниже мы выделяем ключевые компоненты.

• Перегородка. Запатентованная конструкция перегородки обеспечивает несколько радиальных проходов потока со стороны кожуха. Устройство перегородки, наряду с полностью радиальной крышкой для подачи газа, спроектировано так, чтобы свести к минимуму разницу температур стенок трубы, способствуя распределению воздуха и равномерности потока на холодном конце.
• Трубки. Используя расширенное тепловое моделирование с точными профилями температуры и давления, мы спроектировали цельнотрубные стенки воздушного теплообменника так, чтобы они имели температурную симметрию с точностью до 5%. Эти симметричные температуры стенок трубы способствуют равномерному распределению напряжений по всему соединению трубы с трубной решеткой, что значительно продлевает срок службы теплообменника. Метод высокоточного картографирования также используется для обеспечения конструкции, поддерживающей температуру стенок выше точки росы кислоты, что устраняет возможность коррозии холодного конца.
• Компенсатор бака. Компенсатор корпуса резервуара предварительно сжат, чтобы обеспечить работу в «близком к нейтральному режиму», что еще больше сводит к минимуму рабочее напряжение в местах соединения труб с трубными решетками.
• Соединения впускных/выпускных трубопроводов. Соединения впускных и выпускных трубопроводов как со стороны кожуха, так и со стороны трубы могут располагаться в любом радиальном направлении для оптимальной гибкости установки.

    Несмотря на отсутствие стандартного расположения, операции обычно выполняются следующим образом:

• Поток газа проходит из конца в конец внутри трубок. Чаще всего это происходит за один проход.
• Окружающий воздухозаборник или второй газовый поток поступает в межтрубное пространство и проходит по смешанной перекрестной и противоточной схеме с несколькими проходами.

Выбор материала

Существует множество факторов, которые необходимо учитывать, чтобы обеспечить срок службы нашей продукции более 20 лет, например диаметр трубы, толщина стенки и правильный выбор материала. Наши знания, основанные на опыте, помогают нам выбрать сплав (и другие элементы конструкции), способный выдерживать высокотемпературные циклы, которые должен выдерживать VPRR, при минимальных капитальных затратах.

Некоторые из сплавов, которые мы обычно используем в наших теплообменниках, включают:

• 304L SS. Являясь сплавом нержавеющей стали с содержанием хрома более 18 %, никеля 8 % и углерода менее 0,03 %, этот материал обладает хорошей коррозионной стойкостью во многих средах, от умеренно восстановительных до умеренно окислительных. Он также прочен и прочен при криогенных температурах, легко чистится и подходит для формовки и сварки.
• 304Н СС. Как и нержавеющая сталь 304L, этот сплав из нержавеющей стали содержит более 18 % хрома и 8 % никеля. Тем не менее, он имеет минимальное содержание углерода 0,04%. Он обладает аналогичной коррозионной стойкостью, но более склонен к выделению карбида в ЗТВ во время сварки.
• 321 нерж. Этот сплав нержавеющей стали стабилизирован титаном, что делает его пригодным для использования в диапазоне температур от 1000 до 1600°F. Он легко подходит для использования в сварочных операциях.
• 309 нерж. Этот сплав нержавеющей стали обладает стойкостью к окислению до 1900°F в стабильных температурных условиях или 1850°F в циклических температурных условиях. Он также демонстрирует хорошую устойчивость к высокотемпературным серосодержащим средам и умеренную устойчивость к углеродсодержащим атмосферам.
• 310 нерж. Этот сплав нержавеющей стали обладает превосходной коррозионной стойкостью в условиях мягкого циклирования при температуре до 2000°F. Он также демонстрирует высокую прочность и ударную вязкость при криогенных температурах, умеренную прочность при высоких температурах и хорошую стойкость в серосодержащих атмосферах.
• РА 253МА. Этот сплав нержавеющей стали сочетает в себе хорошую стойкость к окислению с высокой прочностью и термостойкостью. Он также обладает хорошей стойкостью к высокотемпературному истиранию и сульфидированию.

Идеальное решение для каталитических процессов

В производстве кислот часто встречаются каталитические процессы с высокотемпературными газовыми потоками. Большинство из них включают штабелированные слои, которые требуют охлаждения потока между слоями катализатора. Для этих установок важно поддерживать поток выше точки росы всех его компонентов, чтобы избежать коррозии холодного конца. Точно так же эти холодные точки будут способствовать развитию месторождений полезных ископаемых. Это загрязнение может быть очень стойким и вредным для работы системы.

Эффективным методом борьбы с коррозией теплообменника при температуре ниже точки росы является полное понимание температурного профиля трубы и разработка теплообменника таким образом, чтобы исключить холодные точки. Когда температура поверхности теплопередачи или температуры стенок трубы точно отображена, теплообменник может быть оптимально сконструирован для поддержания температуры стенок выше точки росы по кислоте.

Помимо каталитических операций, AirBTU VPRR подходит и для других применений:

• Высокотемпературный накопитель энергии. Он может обеспечить эффективное и надежное средство передачи энергии, хранящейся в высокотемпературных солях и других средах.
• Термические окислители. Он может предварительно нагревать окружающий всасываемый воздух, используя отработанное тепло, как часть систем термического окисления, используемых для удаления летучих органических соединений из выхлопных систем.
• Сталелитейные заводы. Может использоваться в качестве воздухоподогревателя для охлаждения газовых потоков для экологических систем.
• Сталелитейное производство. Может использоваться для рекуперации тепла дымовых газов для предварительного нагрева воздуха для горения, поступающего в печь для термообработки металла.

Улучшите свои тепловые процессы с помощью CG Thermal

Независимо от того, хотите ли вы приобрести новое теплообменное оборудование для своего предприятия или улучшить существующее оборудование, эксперты CG Thermal всегда готовы помочь! Мы предлагаем ряд услуг, включая проектирование опор, анализ воздуховодов и проектирование воздуховодов, демпферов и компенсаторов.

• Необходимо приобрести новое оборудование? Лучшее время для устранения неполадок в высокотемпературном теплообменном оборудовании «газ-газ» — до его приобретения. Мы можем помочь вам спроектировать потенциальные режимы отказа, присущие вашему приложению.
• Необходимо улучшить существующее оборудование? У вас есть теплообменник рекуператора, который вышел из строя через 5–10 лет эксплуатации? Является ли это причиной частых простоев? Нашим инженерам-теплопроектировщикам нравится решать сложные задачи, и они будут рады порекомендовать решение.

Чтобы узнать больше о наших продуктах и ​​услугах или обсудить ваши требования к оборудованию с одним из членов нашей команды, свяжитесь с нами  сегодня

Галерея продуктов Заводы-изготовители систем

OEM-производители систем рекуперации воздуха, OEM-производители оптовых систем рекуперации воздуха Фабрики

Мы всегда работаем как осязаемая команда, чтобы гарантировать, что мы можем предоставить вам лучшее качество и лучшую цену для системы рекуперации механического отопления и вентиляции, вентилятора для спальни, вытяжного вентилятора для ванной комнаты, небольшого угольного фильтра, промышленной вентиляции. Мы искренне приветствуем друзей со всего мира, чтобы сотрудничать с нами на основе долгосрочной взаимной выгоды. Продукт будет поставляться по всему миру, например, в Европу, Америку, Австралию, Мексику, Таджикистан, Грецию. Товар прошел национальную квалифицированную сертификацию и был хорошо принят в нашей основной отрасли.

Наша команда опытных инженеров часто будет готова предоставить вам консультацию и обратную связь. Мы также можем бесплатно доставить вам образцы, отвечающие вашим требованиям. Вероятно, будут предприняты идеальные усилия, чтобы предоставить вам наиболее выгодные услуги и решения. Если вы заинтересованы в нашей компании и решениях, пожалуйста, свяжитесь с нами, отправив нам электронное письмо или позвоните нам прямо сейчас. Чтобы иметь возможность узнать наши решения и предприятия. Более того, вы сможете приехать на нашу фабрику, чтобы увидеть это. Мы будем постоянно приветствовать гостей со всего мира в нашей фирме. o построить бизнес-предприятие. восторги у нас. Пожалуйста, не стесняйтесь обращаться к нам за организацией. и мы верим, что поделимся лучшим практическим опытом торговли со всеми нашими продавцами.

Сопутствующие товары

Самые продаваемые продукты

• 4/6/8-дюймовый канальный вентилятор EC с поворотным переключателем

• PM2.
