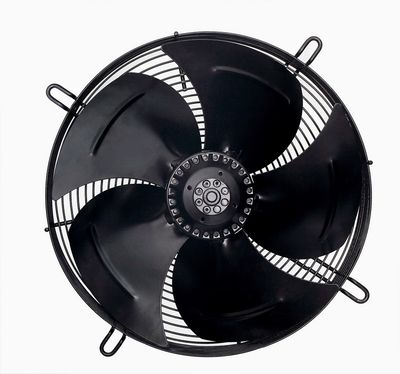

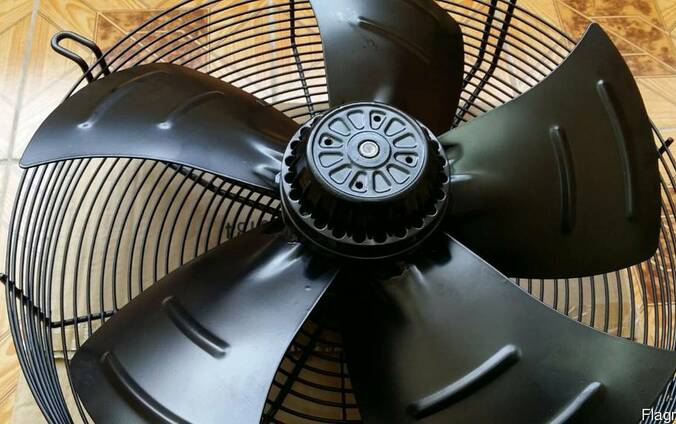

Всасывающий вентилятор: Всасывающий однофазный осевой вентилятор YWF.A4S-450S5BI-A00
Всасывающий однофазный осевой вентилятор YWF.A4S-450S5BI-A00
Похоже JavaScript оключен в вашем браузере.
Вам необходимо включить поддержку JavaScript в браузере или воспользоваться другим браузером.
- Избранное
- Сравнить
Поделиться
Артикул: 011.016.019
Производитель: Dunli
Вентилятор осевой однофазный YWF.A4S-450S5BI-A00 на базе внешнероторного электродвигателя. Предназначен для систем вентиляции, холодильной техники и кондиционирования.
− Диаметр по крыльчатке 450 мм;
− Напряжение питания — 220В/50 Гц;
− Входная мощность — 250 Вт;
− Максимальный воздухопоток — 4500 м3/ч;
− Скорость вращения — 1350 об/мин.
☎ Цена по запросу
- Описание
- Номенклатура
Технические параметры
| Типоразмер вентилятора | 450 |
| Количество лопастей | 5 |
| Номинальное напряжение питания | 220В АС |
| Частота | 50Гц |
| Номинальный ток | 1,15А |
| Входная мощность | 250Вт |
| Скорость вращения | 1350 об/мин |
| Максимальный воздухопоток | 4500 м³/ч |
| Направление воздухопотока | всасывание |
| Емкость конденсатора | 7 мкФ |
| Температура эксплуатации | -30°C. ..+60°C |
| Долговечность | 30 000 ч |
| Уровень шума | 62 дБ(А) |
| Степень защиты | IP54 |
| Класс изоляции | F |
Характеристики воздушного потока
Размеры
Схема подключения
Номенклатура всасывающих осевых вентилятров серии YWF с плоской решеткой
| Модель | Рабочее напряжение, В | Частота, Гц | Входная мощность, Вт | Скорость вращения, об/мин | Шум, дБ | Максимальный воздушный поток, м3/ч |
|---|---|---|---|---|---|---|
| YWF.A4S-350S5BI-A00 | 220 | 50 | 135 | 1380 | 58 | 2500 |
| YWF.A4S-400S5BI-A00 | 220 | 50 | 190 | 1350 | 60 | 3500 |
YWF. A4S-450S5BI-A00 |
220 | 50 | 250 | 1350 | 62 | 4500 |
| YWF.A4S-500S5BI-A00 | 220 | 50 | 420 | 1320 | 69 | 6500 |
Вспомогательные элементы и аксессуары для YWF.A4S-450S5BI-A00
Аналогичные товары или товары на замену YWF.A4S-450S5BI-A00
Всасывающий однофазный осевой вентилятор YWF.A4S-300S-5DIA00 Ø300мм
Похоже JavaScript оключен в вашем браузере.
Вам необходимо включить поддержку JavaScript в браузере или воспользоваться другим браузером.
- Избранное
- Сравнить
Поделиться
Артикул: 011.016.043
Производитель: Dunli
Вентилятор осевой YWF.
A4S-300S-5DIA00 на базе внешнероторного электродвигателя. Диаметр по крыльчатке 300 мм. Предназначен для систем вентиляции, холодильной техники и кондиционирования.
Напряжение питания — 220В/50Гц.
Входная мощность — 90 Вт.
Максимальный воздухопоток — 1650 м3/ч
Скорость вращения — 1350 об/мин
☎ Цена по запросу
- Описание
- Номенклатура
Технические характеристики
| Напряжение питания | 220В/50Гц |
| Номинальный ток | 0.42 А |
| Потребляемая мощность | 90 Вт |
| Скорость вращения | 1350 об/мин |
| Максимальная производительность | 1650 м3/ч |
| Уровень шума | 54 дБ(А) |
| Рабочая температура | -30°C…+60°C |
| Конденсатор | 3 мкФ |
| Класс изоляции | F |
| Защита двигателя | встроенный термоконтакт 155±5°C |
| Степень защиты | IP54 |
| Тип подшипников | шариковые |
| Температура хранения | -40°C. ..+80°C |
| Подключение | клеммная коробка |
Кривая воздухопотока
Схема подключения
Размеры
Номенклатура однофазных всасывающих вентиляторов YWF
| Модель | Рабочее напряжение, В | Частота, Гц | Входная мощность, Вт | Скорость вращения, об/мин | Шум, дБ | Максимальный воздушный поток, м3/ч |
|---|---|---|---|---|---|---|
| YWF.A4S-250S-5DIA00 | 220 | 50 | 50 | 1400 | 56 | 860 |
| YWF.A4S-300S-5DIA00 | 220 | 50 | 90 | 1350 | 54 | 1650 |
| YWF.A4S-315S-5DIA00 | 220 | 50 | 120 | 1380 | 58 | 1900 |
YWF. A4S-330S-5DIA00 |
220 | 50 | 113 | 1350 | 61 | 2260 |
| YWF.A4S-350S-5DIA00 | 220 | 50 | 135 | 1380 | 61 | 2500 |
| YWF.A4S-380S-5DIA00 | 220 | 50 | 172 | 1350 | 65 | 3650 |
| YWF.A4S-400S-5DIA00 | 220 | 50 | 190 | 1350 | 60 | 3830 |
| YWF.A4S-420S-5DIA00 | 220 | 50 | 223 | 1350 | 67 | 4020 |
| YWF.A4S-450S-5DIA00 | 220 | 50 | 230 | 1350 | 65 | 4500 |
YWF. |
220 | 50 | 420 | 1320 | 69 | 6200 |
| YWF.A4S-550S-5DIA00 | 220 | 50 | 550 | 1320 | 72 | 7500 |
| YWF.A4S-600S-5DIA00 | 220 | 50 | 750 | 1380 | 77 | 10020 |
| YWF.A4S-630S-5DIA00 | 220 | 50 | 800 | 1350 | 74 | 10800 |
Вспомогательные элементы и аксессуары для YWF.A4S-300S-5DIA00
Аналогичные товары или товары на замену YWF.A4S-300S-5DIA00
Что такое вытяжной вентилятор и как он работает?
Знаете ли вы, что вентиляторы бывают нагнетательными и нагнетательными? Какова функция центробежного всасывающего или нагнетательного вентилятора? Иногда промышленные системы производят газы, которые невозможно удалить из-за их низкой скорости.
Иногда те же захваченные газы могут повредить другие существующие устройства и вызвать удушье в системе, повреждая продукты. Для решения этой проблемы были разработаны промышленные вентиляторы, способные удалять эти газы из окружающей среды. Мы исследуем различные типы центробежных и частично осевых всасывающих вентиляторов.
Помимо газов, загрязняющие вещества, содержащие частицы и пыль, также можно обрабатывать и вентилировать с помощью вентиляторов, а также с использованием промышленных мешочных фильтров. Вентиляторы также используются в непромышленных помещениях, таких как здания, кухни.
Что такое нагнетательный вентилятор?
Иногда нам может понадобиться ввести газ или пар в систему, и в этом случае вентилятор может сделать то же самое.
Вентиляторы могут быть изготовлены из таких материалов, как сталь, оцинковка, ПВХ, АБС. Которые можно использовать в зависимости от места использования каждого из этих видов. Например, в кислой среде лучше использовать вентиляторы из ПВХ, а также во влажной среде этот материал является более подходящим выбором. Для выбора и покупки плавильной печи, центробежного всасывающего вентилятора, воздуходувки и осевого вентилятора требуются специалисты.
Типы всасывающих и нагнетающих вентиляторов
Различные промышленные системы и среды имеют разные загрязнители и потребности. На каждом из этих заводов нужны вытяжные вентиляторы, которые могут иметь разную работу и мощность. В результате существует множество типов вентиляторов, каждый из которых хорошо справляется со своей задачей. Типы этих вентиляторов:
- Центробежный всасывающий вентилятор
- Осевой вентилятор
- Вентилятор осевой настенный

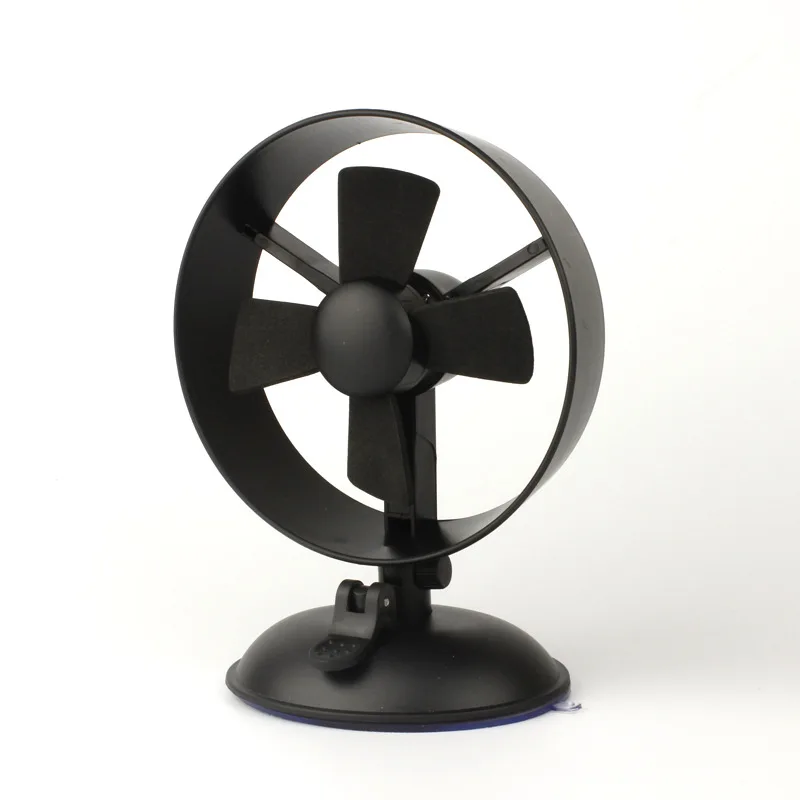

- Бытовой вентилятор
- Вставной вентилятор
- Вытяжной вентилятор для птицы
- Универсальный вентилятор с аэродинамическим профилем серии BAV
- Передний вспомогательный вентилятор
- Вентилятор центробежный передний
- Центробежный вентилятор сдвоенный передний
- Вентилятор
- Заглушка вентилятора Bugward
- Промышленный кухонный вытяжной вентилятор
- Осевой прямой вентилятор
В этой статье мы рассмотрим несколько промышленных вентиляторов.

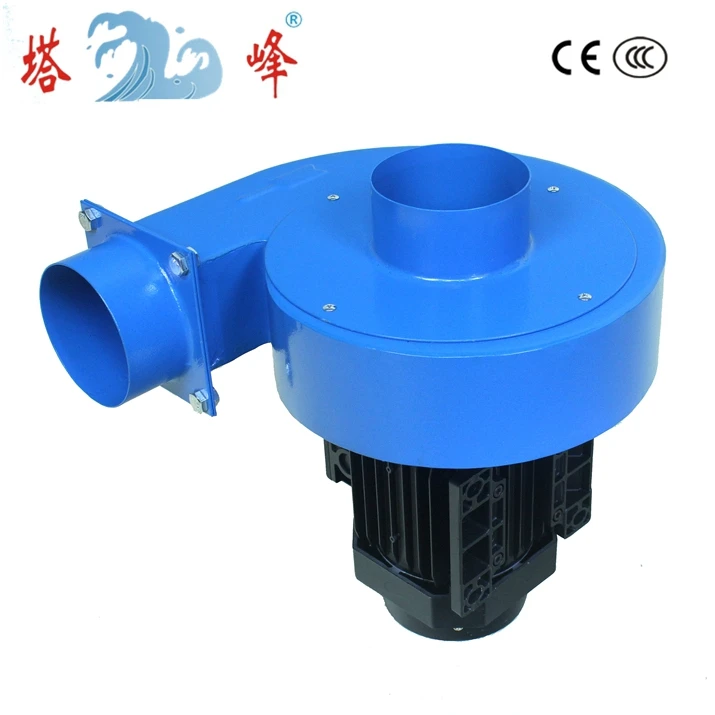

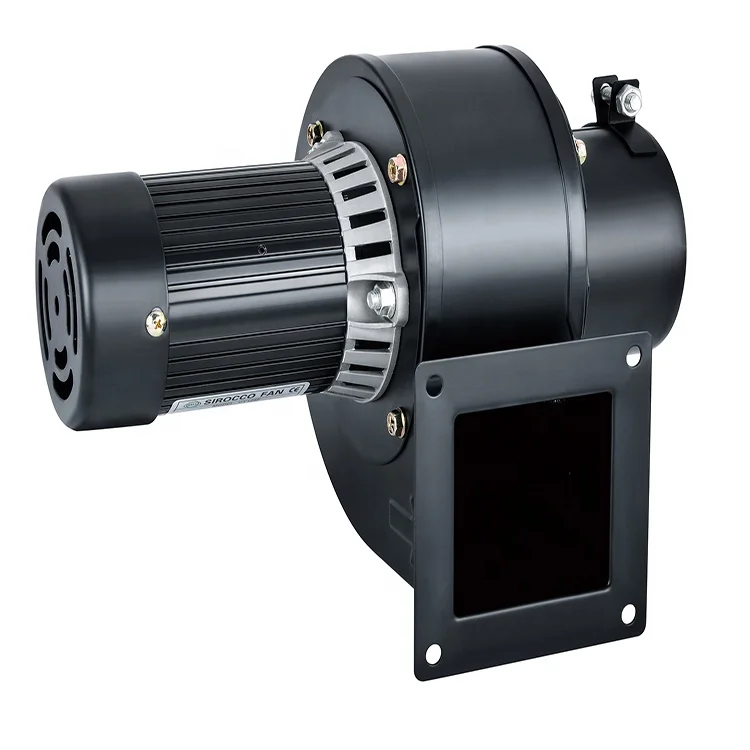

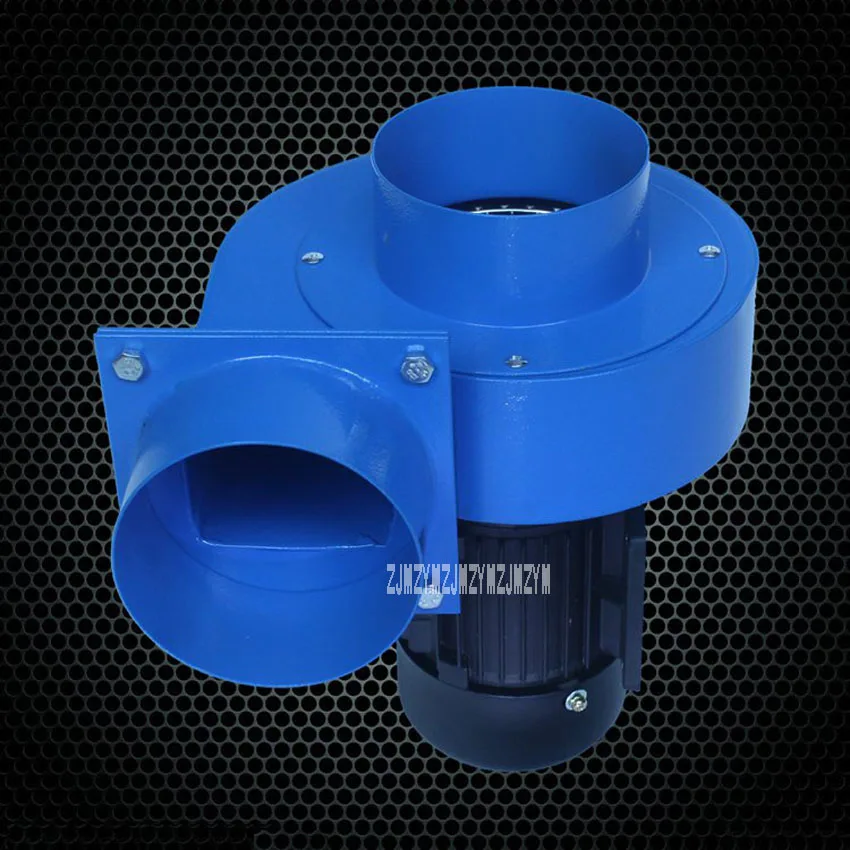

Центробежный всасывающий вентилятор
Центробежные всасывающие вентиляторы очень мощные и могут использоваться в местах внутри вентиляционных каналов взрывоопасных или высокотемпературных газов и даже в кислых средах. Существуют разные типы центробежных вентиляторов, которые подразделяются по форме крыльчатки. Пространство, в котором размещено рабочее колесо, называется корпусом. Центробежный или центробежный всасывающий вентилятор делится на три основные категории в зависимости от формы крыльчатки вентилятора внутри корпуса. Центробежный вентилятор бывает прямого, обратного и радиального всасывания.
Передний центробежный всасывающий вентилятор
Центробежные вентиляторы, как следует из их названия, имеют круглую форму. Эта круглая форма имеет вращающийся путь. В передних моделях лопасти крыльчатки, которые размещены внутри корпуса, являются всасывающими вентиляторами по направлению их вращения. Эти вентиляторы имеют умеренную мощность всасывания и подходят только для всасывания воздуха.
Центрифужный всасывающий вентилятор Bucard
Вентилятор заднего хода более эффективен, чем вентилятор прямого действия. Эта система может хорошо всасываться, даже если в системе есть частицы. Это не оказывает негативного влияния на высокую эффективность этой системы, может быть, она вообще для этого предназначена. Этот вентилятор абсолютно бесшумный. Лопасти крыльчатки обратного вентилятора направлены в сторону, противоположную направлению самого вентилятора.
Радиальный всасывающий центрифужный вентилятор (радиальный)
В радиальном вентиляторе лопасти расположены перпендикулярно каналу. То есть это как бы радиус самого вентилятора или радиус канала. Эти вентиляторы имеют очень хорошую скорость всасывания материалов и частиц и их эффективность также высока.

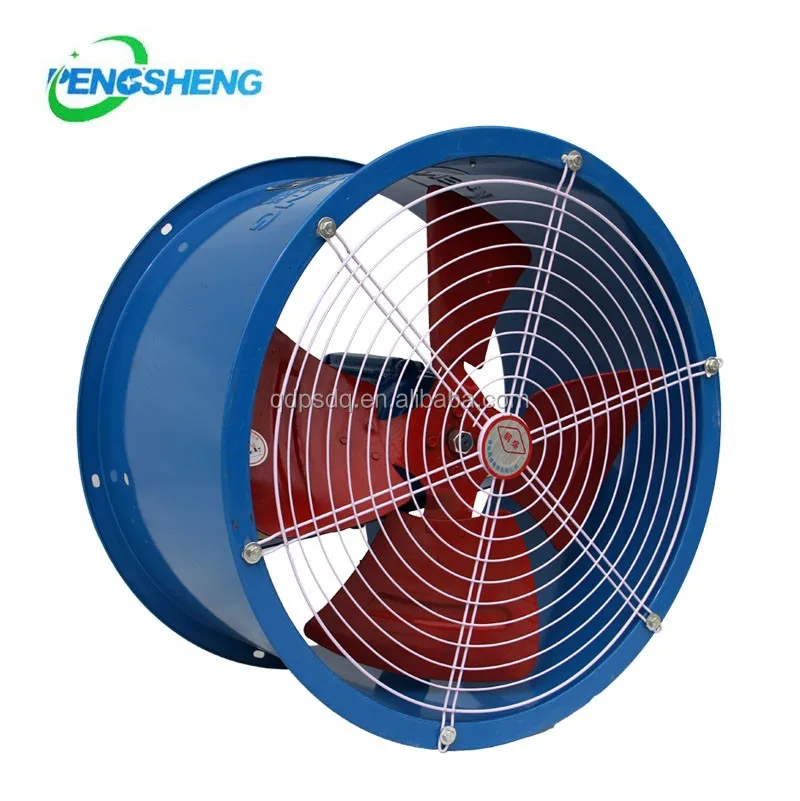

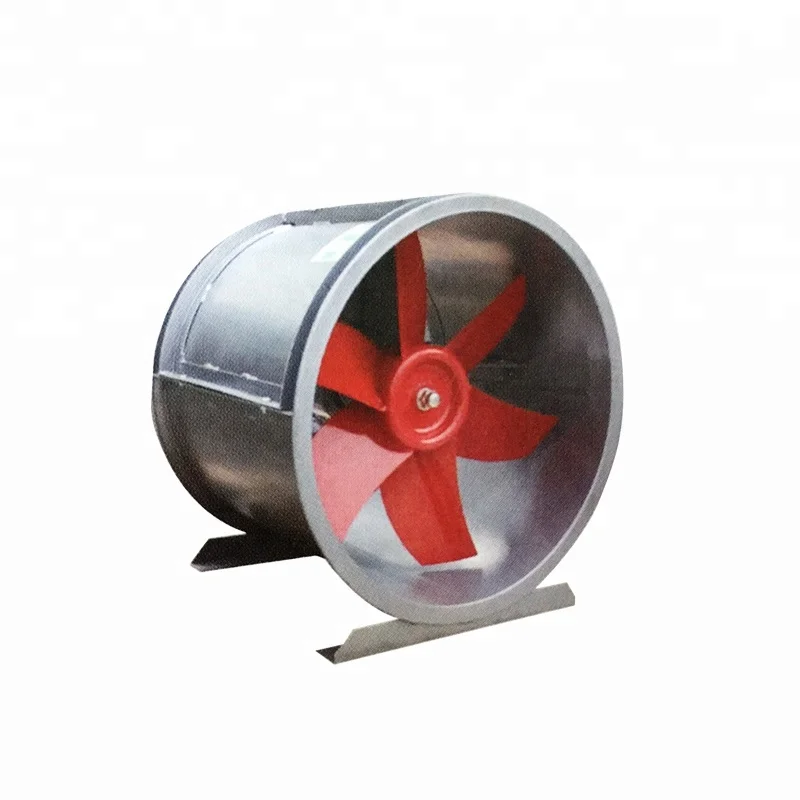

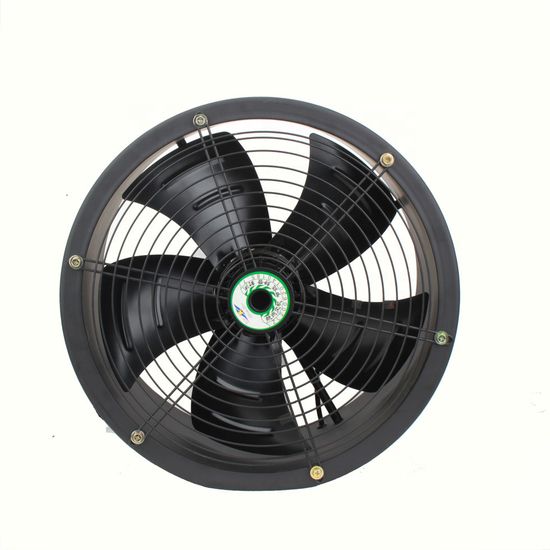

Осевой всасывающий вентилятор
Осевые вентиляторы доступны в незащищенном, экранированном, конденсаторном исполнении. См. изображение ниже.
Piccccccccccccccc
Вентиляторы другого типа используются в таких местах, как большие парковки, где автомобильный дым загрязняет окружающую среду, и они известны как парковочные струйные вентиляторы. В таких местах, как большие туннели, через него проезжает много автомобилей. Эти вентиляторы также используются, и в этом случае вы видите их как трубы в крыше. Как на изображении ниже.
Piccccccc
Мощность этих вентиляторов очень высока, они могут очистить весь объем сажи, производимой там автомобилями.
Струйные парковочные вентиляторы работают без воздуховодов.
Этими вентиляторами можно управлять дистанционно, они вращаются с меньшей скоростью в периоды меньшего трафика и должны вращаться с большей скоростью в часы пик. Это уменьшит износ этих вентиляторов и в некоторой степени снизит потребление энергии.
Количество лопастей этих вентиляторов может влиять на их мощность всасывания. Осевые вентиляторы могут быть выполнены в металлическом или поливинилхлоридном корпусе по заказу покупателя. Количество их лопастей также может быть изменено. Скорость всасывания всасывающего вентилятора и. Его скорость всасывания высока, и в результате он имеет хорошую эффективность.
Осевой вентилятор имеет как бытовое, так и промышленное применение. Поэтому на рынке доступны как трехфазные, так и однофазные.
Важные моменты при выборе вытяжного вентилятора
Выбор и покупка плавильных печей и промышленных вентиляторов — это точная работа, в которой мы должны обратить внимание на мнение технических руководителей компаний о них. Но в целом при выборе вентилятора надо обратить внимание на следующие моменты.
Для какой среды выбран вентилятор. Окружающая среда кислая или щелочная? Металл вызывает коррозию или нет? Являются ли материалы легковоспламеняющимися или взрывоопасными?
Размер вентилятора и мощность электродвигателя, определяющие, сколько материала он должен всасывать, определяются максимальным и минимальным количеством этих материалов.
Электричество подключено к вытяжному вентилятору от промышленного (трехфазного) или бытового электричества?
Место установки вентилятора. Предполагается, что всасывающий вентилятор находится внутри воздуховода или закрытой камеры, или он будет находиться на открытом воздухе?
Компания Aso Sanat является производителем лучших плавильных печей для различных отраслей промышленности, которая с 18-летним опытом полезной работы и несколькими успешными проектами в области оснащения заводов плавильными печами и другим оборудованием, таким как рукавные фильтры и вытяжные вентиляторы, с тобой.
Часто задаваемые вопросы
Для чего нужен центробежный всасывающий вентилятор?
Благодаря высокой мощности всасывания эти вентиляторы могут собирать все газы, содержащие пыль, и предотвращать их распространение.
Какие существуют типы центробежных вентиляторов?
Центробежный вентилятор делится на две категории всасывающих и нагнетательных, каждая из которых имеет три типа: вперед, назад внутрь и радиально.
Каковы преимущества всасывающего центрифужного вентилятора?
Они работают как центробежная сила и могут всасывать воздушную пыль, не забивая лопасти.
Всасывающие вентиляторы Поставщик, Всасывающие вентиляторы Производитель │SHYUAN YA
ПРОДУКЦИЯ
- ГЛАВНАЯ
- Продукт
- Центробежные воздуходувки
- Другое
- Всасывающие вентиляторы
ПОИСК ПРОДУКТА
— Категории продуктов -Центробежные вентиляторы постоянного токаОсевые вентиляторы постоянного токаОсевые вентиляторы постоянного токаЦентробежные вентиляторы переменного токаЦентробежные воздуходувки
— Размер продукта —
— Напряжение продукта —
Расследование
Предыдущее изображение Следующее изображение
Предыдущее Следующее
Почему выбирают нас
Термическая защита с улучшенной изоляцией
Один изолирующий кожух, инжектированный в корпус, обеспечивает лучшую изоляцию между катушкой и кремнистой сталью.
Термозащита предотвращает перегрев двигателя.Экономия электроэнергии
Эффективность преобразования наших вентиляторов, как правило, примерно на 10% выше, чем у других производителей, благодаря применению конструкции Advanced Geometry.Увеличенный срок службы изделий
Обмотка наших двигателей вентиляторов на 100% изготовлена из меди. Использование провода хорошего качества продлевает срок службы всех серий вентиляторов.Прочная конструкция рабочего колеса
Крыльчатка центробежного вентилятора изготовлена из оцинкованной листовой стали, обеспечивающей прочную конструкцию.Продукт видео
Спецификация
Наброски рисунка
Харатеристическая кривая
Связанные продукты
Процесс
Шаг 1. Моторная ветра
Объединение ветер.
Проверка сопротивления катушек.
Шаг 3. Подключение двигателя
Подключение проводов к двигателям вентилятора
Шаг 4. Тестирование Hi-POT и импульсного режима
Проверка изоляции между катушками и днищем корпуса
Этап 5. Монтаж двигателя
Монтаж двигателей вентилятора на днище корпуса
Шаг 6. Динамическая балансировка
Балансировка крыльчаток
Шаг 7. Сборка крыльчатки
Сборка крыльчатки вентилятора
Двигатель 3
Этап 8. Проверка перед поставкой
Проверка вибрации, силы тока, мощности вентиляторов
Шаг 9. Проверка Hi-POT перед поставкой
Проверка изоляции между двигателями вентилятора и нижней частью корпуса.
Шаг 10. Упаковка
Обзор компании
Профессиональное и индивидуальное обслуживание
SHYUAN YA Group была основана в 1982 году с более чем 30-летним опытом работы в фан-индустрии. Наши профессиональные команды в отделах литья и исследований и разработок могут предоставить технические предложения и индивидуальные услуги для наших клиентов.
Кроме того, до 85% компонентов вентиляторов, включая двигатели вентиляторов, производятся на наших заводах, расположенных в Тайване.
1982 г. Настраивать
30 лет опыта Опыт производства
До 85% Самостоятельное производство
зум
01 Сборочный цех
зум
02 Отдел литья под давлением
зум
03 Формовочный цех
зум
04 Департамент пластиковых инъекций
зум
05 Отдел исследований и разработок
зум
06 Внешний вид нашей фабрики
Инспекционное оборудование
Стабильность качества и надежность
Чтобы обеспечить доставку нашим клиентам высококачественной и надежной продукции, в конце производственной линии проводится 100% проверка продукции.
Наше основное инспекционное оборудование включает в себя полубезэховую комнату, которая является одним из самых больших размеров в индустрии вентиляторов и фоновым шумом до 10,0 дБА.
Камера расхода воздуха, которую можно использовать для измерения расхода воздуха для любого типа вентилятора.
и диапазон измерения до 1300 CFM.
100% проверка продукции Высокий стандарт
До 10,0 дБА Фоновый шум
До 1300 кубических футов в минуту Диапазон измерений
зум
01 Полубезэховый номер
Проверка уровня шума вентилятора.
Фоновый шум снижен до 10,0 дБА.
зум
02 Камера потока воздуха
Диапазон измерения до 1300 кубических футов в минуту.
зум
03 Комната экологических испытаний
Измерение срока службы вентилятора путем принятия определенных условий распределения срока службы вентилятора.
зум
04 Динамическая балансировочная машина
Класс качества балансировки жестких роторов/крыльчаток G6.3.
зум
05 Hi-POT тестер
Использование 2000 В переменного тока для проверки изоляции вентиляторов.
зум
06 Предпродажная инспекция
Проверка тока, баланса, ненормального звука вентиляторов.
Производственное оборудование
Короткое время производства и своевременная доставка
SHYUAN YA Group инвестировала более двух миллионов долларов США в модернизацию производственных мощностей и инспекционного оборудования. Наши производственные линии включают в себя линии для литья пластмасс под давлением, линии для обмотки двигателей и линии для литья под давлением.
Самое главное, максимум 16 сборочных линий могут сократить время производства, которое обычно занимает около 4-6 недель.
Более двух миллионов долларов США Инвестиционные фонды
16 строк Сборочные линии
4~6 недель Массовое производство
зум
01 Плавильная печь для алюминиевых сплавов
Плавление и выдержка алюминия в центральной печи.
зум
02 Машина для литья под давлением
Автоматическое изготовление корпусов и роторов вентиляторов.
зум
03 Машина для литья пластмасс под давлением
Автоматическое производство крыльчаток вентиляторов и пластиковых компонентов вентиляторов.
зум
04 Моторная намоточная машина
Двигатели вентиляторов с расщепленными полюсами с автоматической обмоткой.
зум
05 Машина для намотки двигателя с внешним ротором
Автоматическая обмотка двигателей вентиляторов с внешним ротором.
