Вязка арматуры шуруповертом: Вязка арматуры своими руками с помощью шуруповерта

Содержание

Вязка арматуры шуруповертом

Вязка арматуры шуруповертом

Вязка арматуры для фундамента

Вязка арматуры необходима для того, чтобы собрать единый арматурный каркас будущего железобетонного сооружения – фундамента дома или его монолитных стен и перекрытий. Прутки арматуры связывают между собой в местах их пересечения с помощью стальной вязальной проволоки диаметром от 0,8 мм до 1,2 мм, которая продается в мотках. Самый простой и самый распространенный способ вязания арматуры показан на рисунке.

Использование специальной вязальной проволоки

Чтобы быстро и надежно произвести обвязку применяют специальную стальную обожженную проволоку круглого сечения диаметром от 0,8 до 1,2 мм для скрепления армирующих элементов. Она легко гнется, плотно прилегает к месту соединения, хорошо тянется (то есть не рвется при вязке). При работе с таким материалом от вязчика не требуется особых навыков. Этот метод с успехом применяют как для вязки арматуры железобетонной монолитной плиты, так и для армирующего каркаса любого фундамента.

Как быстро вязать арматуру, какие материалы, инструменты и приспособления для этого потребуются.

Крючок для вязки арматуры

Крючок для вязки арматуры – приспособление, позволяющее снизить трудоемкость работ по соединению арматурных прутков в единую двух- или трехмерную конструкцию. Металлический арматурный каркас применяют при заливке монолитных бетонных конструкций: фундамента, стен, перекрытий, опалубки. Вязку выполняют мягкой отожжённой проволокой, имеющей высокую пластичность и прочность на разрыв.

1 Материалы для арматурного каркаса и их параметры

В строительстве часто используются бетонные конструкции, потому что они весьма устойчивы при нагрузках на сжатие. Однако такого же заключения нельзя сделать, если говорить о сопротивляемости подобных изделий напряжениям растяжения, и, для того чтобы улучшить это свойство, бетон следует армировать. Заливая раствором специальный каркас, сделанный из арматуры, получают железобетон.

Что можно использовать для вязки фундамента

Для вязки арматуры сегодня можно использовать пистолет, шуруповерт или специальный крюк. Наиболее простым в использовании из этих инструментов является крючок. Состоит крюк для вязки арматуры из самого стального крючка и удобной рукоятки.



Виды вязальных крючков

 Существуют два вида крючков для вязания арматуры вручную ― это простой и винтовой. Также для больших объемов вязки, применяют самодельный крючок,зажатый в шуруповерт или дрель. А максимально быстро эту работу сделает ― специальный, профессиональный пистолет.

Популярные сообщения из этого блога

Размеры кирпичных простенков

Способ кирпичной кладки Для кирпичного простенка используется стандартный кирпич, размеры которого определены ГОСТом – 65*120*250 миллиметров.

Высота ребра полуторного – 88, а двойного 140. Традиционно используется кладка в полкирпича. Этот вид кладки подразумевает укладывание материала в одну линию. Если требуется повысить шумоизоляцию, то можно увеличить стену до 25 миллиметров и укладывать в целый кирпич. Но это значительно удорожит постройку. Иногда, в целях экономии, кирпич ставят на ребро, что позволяет сохранить размеры и уменьшить расход материала. Однако такие простенки ненадежны и слишком тонкие – от 6,5 до 8,8 сантиметров. Кирпич: стандартные размеры Прежде чем приступать к описанию способов расчетов кирпичной кладки, следует разобраться со стандартными габаритами этого материала.

Далее…

Цвет стен в классе по санпину

1. ОБЩИЕ ПОЛОЖЕНИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ 1.1. Настоящие Санитарные правила и нормы (далее — Санитарные правила)предназначены для предотвращения неблагоприятного воздействия на организмшкольников вредных факторов, сопровождающих их учебную деятельность иопределяют санитарно-гигиенические тре бования к: Изменения в СанПин для школ 2015 Стандарты Образования04.

01.2016 Изменения в СанПин для школ 20152016-01-08T02:46:56+00:00Образовательное право 23 комментария С 02 января 2016 года российские школы начнут жить с изменениями, связанными с условиями, организацией обучения и содержанием общеобразовательных учреждений. Изменения в СанПин для школ 2015. Рекомендации по выбору: Жалюзи для класса – в обычный класс лучше повесить жалюзи из полупрозрачных тканей, наиболее подходящие по цвету.В компьютерный кабинет оптимально подойдут светонепроницаемые ткани для защиты от бликов на мониторе.

Далее…

Как скрепляются панели в панельном доме

Преимущества и недостатки Компоненты панельного дома, представляющие собой крупные железобетонные плиты, изготавливают на домостроительных комбинатах. По качеству любые изделия, изготовленные в заводских условиях с должным техконтролем, всегда будут отличаться в положительную сторону от изделий, произведённых прямо на стройплощадке. Как осуществляется транспортировка и хранение железобетонных изделий Транспортировку ЖБИ обычно выполняют на грузовых машинах.

Крупногабаритные ЖБИ перевозят на специальных транспортных средствах. Стеновые панели доставляют на панелевозах. Разгружают ЖБИ с помощью крана. Складирование ЖБИ выполняется согласно требованиям ГОСТ и ТУ. Железобетонные изделия складывают в штабели монтажными петлями вверх. Их положение должно соответствовать условиям установки при строительных работах.

Далее…

Вязка арматуры крючком. > %

Арматуру в каркасы лучше варить или вязать?



При проведении бетонных работ возникает вопрос – Арматуру  в каркасы лучше сваривать или связывать проволокой?

Чтобы дать ответ, необходимо определить,  с  какой позиции мы станем определять преимущества.

Если сравнивать временные затраты, то сваривание электросваркой немного быстрее, особенно если происходит сварка однотипных каркасов на стенде.

Если рассматривать с позиции денежных затрат, то оба способа по затратам примерно  одинаковы. При сварочных работах увеличиваются затраты на материалы и зарплату исполнителю с более  высокой квалификацией. Но это все перечеркивается увеличением  сроков, выполняемой работы или привлечением большего числа людей.

Но есть  случаи, когда сварка арматурных каркасов и сеток запрещена по технологии и возможно только связывание арматуры вязальной проволокой. Это относится к особо ответственным сооружениям. Раньше к таким сооружениям относились бомбоубежища. Представители заказчика, выдвигавшие такие требования, объясняли это тем, что при сварке, идет утончение диаметра арматуры, а значит и несущей способности сооружения.

И  еще один неприятный момент,  сопутствующий сварке – это необходимость удаления окалины в местах свариваемой арматуры. Требование это объясняется плохим контактом бетона с арматурой, покрытой окалиной.  Особенно при соединении арматурных прутьев  по длине, где требуется сварной шов определенной длины.

В настоящее время арматуру в каркасах чаще связывают чем сваривают.

Новое объяснение – бетон испытывает напряжения, при  которых сварка лопается. Крепление проволокой воспринимает эти напряжения без последствий. Возможно это очередные фантазии, но это действительность и с ней приходится мириться. То есть арматуру вязать, а не варить.



Инструменты для вязания арматуры.



Люди любят все усложнять и с инструментом для вязания арматуры тоже . Крепить простым крючком – скучно. Он стал  приобретать причудливые формы, появляются приспособления, где ручка вращается вокруг стержня. Дальше пошла механизация процесса – вязка с помощью шуруповерта  и вершина изобретательности пистолет для вязки арматуры.



Инструменты для вязания арматуры



Все приспособления задуманы с одной целью – повысить скорость.

Но насколько производительность возрастает в действительности? Возьмем для сравнения пистолет для вязки арматуры:

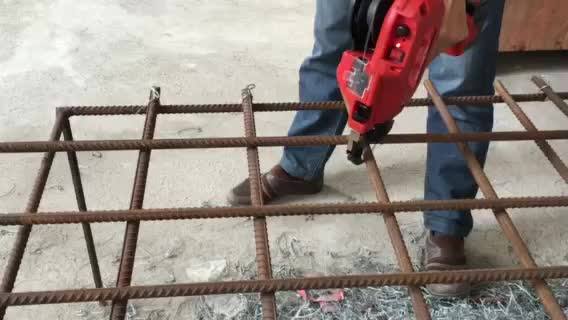

Рабочие характеристики пистолета для связывания арматуры.



Согласно технической информации, скорость вязки пистолетом примерно узел в секунду. Если судить о работе пистолета по видео ниже, то на одно завязывание  уходит около 1.5-3 сек.

Примерно тоже время затрачивают на эту работу и  при помощи простых плоскогубцев (следующий видеоролик). Возможно, даже, скорость затягивания узлов плоскогубцами  выше.

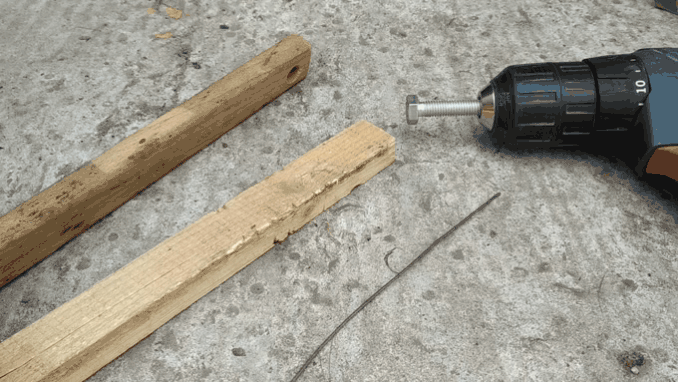

Скручивание вязальной проволоки с  помощью шуруповерта не намного увеличивает скорость. Даже специальный крючок, который обламывает лишние концы проволоки, не ускоряет процесс. (подробнее на видео в конце статьи)

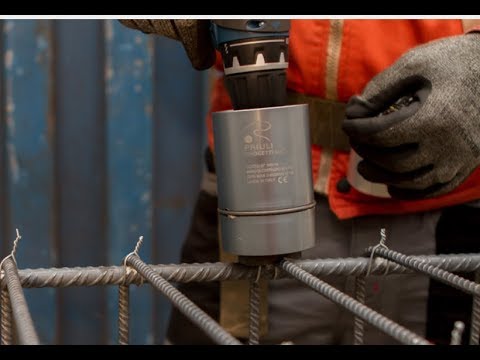

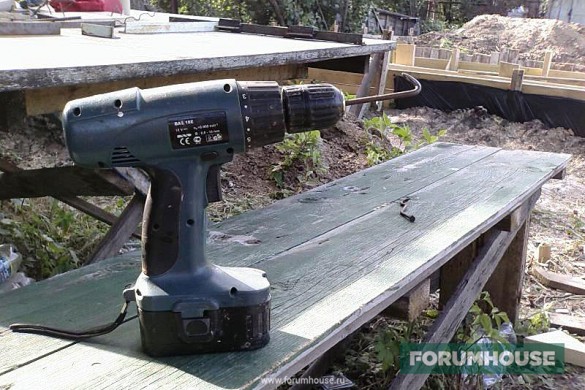

Крючок для вязания арматуры шуруповертом.



Вязка каркасов.



Какое общее свойство и недостаток у всех этих приспособлений ( кроме некоторых способов вязания арматуры с помощью плоскогубцев).

Стягивание двух арматур происходит путем скручивания “накрест” двух концов вязальной проволоки, что не дает плотного соединения. Повторное завязывание не улучшает крепеж.

Для плоских сеток это не имеет значения, как и для каркасов, которые готовятся на месте, в готовую опалубку. Арматура останется в проектном положении при укладке бетона,  даже при слабой затяжке.

Но если происходит отдельно предварительная заготовка каркасов для фундамента или балок, то при переноске они складываются.

Простая диагональная вязка не дает плотного соединения. Даже повторное завязывание “крест на крест” на гарантирует, что пространственный каркас при транспортировке и установке не сложится или не рассыплется.


Пистолет, также, не прочно стягивает две пересекающиеся арматуры.





Помимо общепринятой схемы соединения двух пересекающихся арматур, существует особый способ.

По этой схеме две арматуры стягиваются вязальной проволокой с двух сторон одновременно. Понять это можно по фото и видео (плейлист с видеороликом в конце статьи).

Навык вязания такого соединения возникает после многократного повторения:



Особая схема связывания проволоки.





Еще одна схема соединения двух пространственных каркасов в объемный:



Двойное затягивание вязальной проволоки в узле.





Понятно, что таким способом можно  крепить только простым вязальным крючком. Или крючком с полу механической подачей проволоки.

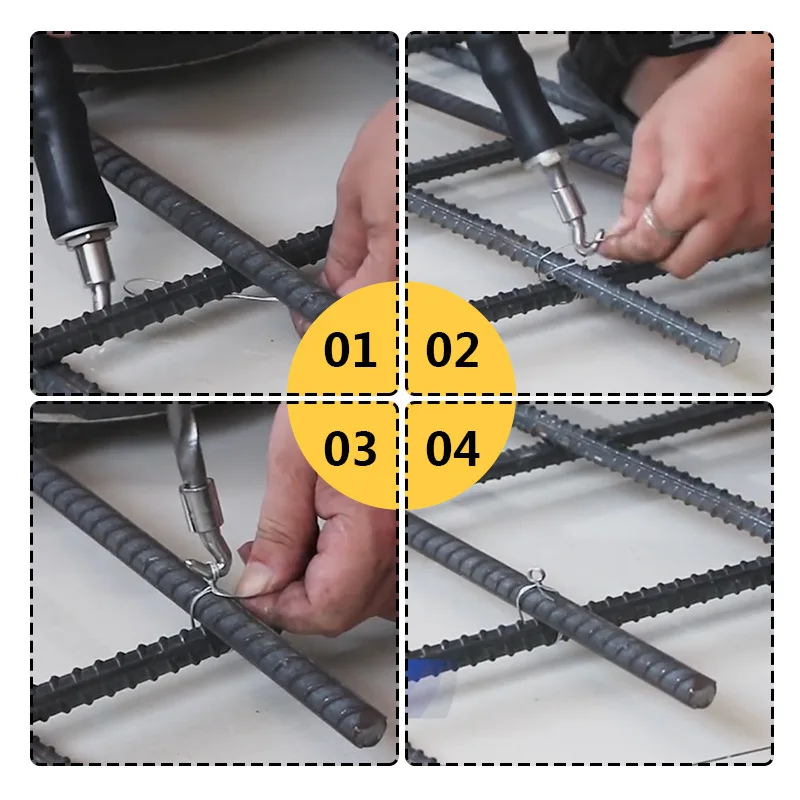

Крючок с подачей вязальной проволоки.



На сайте, где показано это приспособление и демонстрируются особые формы стягивания вязальной проволоки. (http://yaner8.comunidades.net/)





Крючок для вязки арматуры.



Самым простым инструментом для вязки арматуры остается крючок. Если необходимость связать арматуру застает врасплох, то это можно сделать при помощи кусачек или плоскогубцев.

Но лучше всего, для этого, использовать крючки. Изготовить самому крючок просто. Это может старый малярный валик, старая отвертка или, как в нашем случае, расшивка для наружных швов кирпичной кладки.



крючок из старого малярного валика.



Не вижу смысла делать форму крючка “покрученной”, какие есть в продаже. Достаточно, чтобы была удобная ручка и загнутый, конусообразный конец. Последнее важно. Конус упрощает вытаскивание крючка из уже  затянутого узла.

Все механические приспособления для вязки арматуры  опираются на принятую  изначально неверную методу.

Достаточно сделать пол оборота крючком и происходит прочное затягивание узла. Нет нужды делать по несколько кругов шуруповертом или другой механизированной затяжкой. Для этого нужны правильные навыки. Понять их суть можно, просмотрев  видеоролик.







В одном из комментариев под видео я получил такое сообщение:



Дальше шла ссылка на эту проволоку с фотографией.



Проволока “Казачка”



Как можно понять по фотографии , эта проволока предназначена для вязки специальным инструментом. Сама проволока представляет готовые заготовки для вязания арматуры. Не трудно догадаться, что расходы на такой способ крепления арматуры возрастают, как минимум, в два раза. Только по затратам на проволоку.



Но не это главное в видеоролике. Если внимательно смотреть момент закручивания проволоки, то видно как одна (подвижная) часть закручивается вокруг второй (неподвижной).

Это дает плавную, но сильную затяжку и предохраняет от порыва. Порыв возникает если скручивать оба витка  (плоскогубцами и т.д.) одновременно. И возникает он в месте появления первого витка.



Узел затягиваемой проволоки.



Такой способ затягивания проволоки возможен только при сгибании проволоки пополам. И использовать его можно везде, где необходим хомут – закрепить резиновый шланг на трубе и т.д.

Или закрепить жерди на ограждении:





Ниже сборник видеороликов по теме статьи:
