Выгребная яма из покрышек: схемы и технологии устройства

Жителю города, привыкшему к комфорту, трудно даже несколько дней находиться на даче без удобств. Сооружать на участке, посещаемом нечасто, дорогую канализационную систему нерационально. Но и отказываться от мысли, как-то благоустроить свое временное жилье не стоит.

Практичный и недорогой вариант — выгребная яма из покрышек, это решение значительно улучшит качество дачной жизни. Мы расскажем, как сделать простой и бюджетный выгреб самостоятельно. В представленной нами статье подробно описаны шаги сооружения, даны ценные рекомендации.

Содержание статьи:

  • Что такое выгребная яма?
  • Плюсы и минусы сооружения из автошин
  • Собственноручное строительство выгребной ямы
    • Составляющие подготовительного этапа
    • Тонкости копки котлована
    • Монтаж автопокрышек и организация дренажа
    • Изготовление плиты перекрытия для ямы
  • Выгребная яма с переливом
  • Правила и периодичность очистки
  • Облагораживаем люк выгребной ямы
  • Выводы и полезное видео по теме

Что такое выгребная яма?

Выгребной яме можно дать следующее определение: это укрепленный колодец, который выкапывают в грунте для транспортировки в него отходов по канализационным трубам. Чтобы не приходилось вызывать ассенизационную машину часто нужно сделать предварительные расчеты.

За основу принимают объем воды, потребляемый одним человеком за сутки. Он составляет в среднем от 150 до 200 л. Таким образом, 3 человека постоянно проживая в доме в летний период, расходуют за 15 дней 9000 л (9 мᶾ) максимум или 6,8 мᶾ минимум. Это и будет необходимая вместимость ямы.

Выгребная яма — это не та конструкция, соорудить которую можно в любом месте. Она должна отвечать санитарным нормам и правилам СНиП

Плюсы и минусы сооружения из автошин

В пользу устройства выгребной ямы из покрышек можно привести следующие доводы:

  • материал доступный;
  • стоимость в некоторых случаях нулевая;
  • работа по устройству не отличается сложностью;

Эксплуатация самодельного сооружения из шин удобна, но сохраняет эффективность не более 15 лет.

Правы по-своему и противники такого решения:

  1. Герметизация не идеальна.
  2. Демонтировать конструкцию, когда будут исчерпаны все ее возможности, если и удастся, то с большими трудностями. Придется просто засыпать яму грунтом.

Ямы из покрышек чаще всего делают без дна. При поступлении отходов из дома, жидкость через фильтрационную подушку из щебня просачивается в нижележащие грунтовые слои, а густые отходы в виде ила остаются на дне.

В такие ямы крайне нежелательно сливать воды с примесью химических веществ. Однако они идеально подходят для утилизации серых стоков, образуемых в ходе приема гигиенических процедур, приготовления пищи и т.д.

Галерея изображений

Фото из

Для сооружения выгребной ямы заготавливаем покрышки, заранее рассчитав их количество по требующемуся объему

Согласно предварительно сделанным расчетами и определенной в результате вычислений высоте разрабатываем котлован. Глубину увеличиваем на 10 см

На дно котлована засыпаем 10 см песка, выравниваем его перед установкой. На выровненную поверхность ставим стартовое кольцо, проверяем горизонтальность уровнем, ставим следующее

Собираем полностью шахту из автомобильных шин. Верхнее звено должно быть выше дневной поверхности на 20 — 25 см

Прокладываем до выгребной ямы канализационный трубопровод с уклоном в сторону этого канализационного пункта. На глубине ввода трубы вырезаем в покрышке отверстие и вводим в нее трубу

Обрезаем боковушки автошин, для того чтобы увеличить внутренний объем выгребной ямы. Сшиваем покрышки полимерными стяжками, проколов предварительно шилом отверстия для их ввода

Тщательно обрабатываем стыки покрышек силиконовым герметиком с внутренней стороны

На дно шахты высыпаем 25- -30 см песка, затем 35 — 40 см мелкого щебня. Завершаем засыпку слоем из крупного щебня фракции 35 — 40 см

Шаг 1: Заготовка покрышек для строительства

Шаг 2: Разработка котлована под выгребную яму

Шаг 3: Погружение стартовых покрышек в котлован

Шаг 4: Сооружение шахты из автопокрышек

Шаг 5: Ввод канализационной трубы в шахту

Шаг 6: Обрезка боковин и сшивка стяжками

Шаг 7: Герметизация стыков автопокрышек

Шаг 8: Засыпка грунтового фильтра

Собственноручное строительство выгребной ямы

Решив устроить выгребную яму из покрышек, не прибегая к помощи специалистов, нужно определиться, какие типы покрышек выбрать для этого. Подойдут любые, можно взять шины от большегрузного транспорта, легкового автомобиля, трактора.

При выборе первого варианта нужно быть готовым к тому, что придется иметь дело с огромными и тяжелыми покрышками. Зато выгреб получится объемным и вместительным.

Все шины, используемые для устройства выгребной ямы, должны быть одного размера. В зависимости от их габаритов может понадобиться от 6 до 10 штук

Если яму большой глубины копать нельзя из-за близости грунтовых вод, то необходимый объем получают за счет ширины. Здесь как раз и нужны покрышки с большими габаритами.

Составляющие подготовительного этапа

Начать следует с поиска и подготовки места под важный пункт канализационной системы — выгреб или . Главное, отступить от дома хотя бы минимальные 5 м, от забора 2 м, а если есть водоем, то расстояние до него должно составлять не менее 25 м.

При близком нахождении грунтовых вод эту дистанцию увеличивают. Если рельеф участка неровный, конструкцию располагают в самой нижней точке участка.

При выборе места под выгребную яму важно руководствоваться положениями, изложенными в СНиП 30-02-97, иначе вас может ожидать штраф

На следующем этапе заготавливают покрышки большого диаметра. В сельской местности проще всего найти тракторные шины. В среднем на яму потребуется около 8 шт.

Тонкости копки котлована

Чтобы облегчить процесс копки верхний слой грунта очищают от растительности и мусора. Колодец по своим параметрам должен превышать размеры ямы, чтобы в будущем можно было выполнить уплотнение стен.

Нужно учесть и рекомендацию специалистов относительно глубины — она должна превышать диаметр в 2 раза. Еще 1 м или более добавляют, чтобы стоки не замерзали, если планируется использовать яму зимой.

Чтобы выкопать такую яму вполне можно обойтись подручными средствами без привлечения техники. Берут 2 вида лопат — штыковые с коротким и длинным черенками и что-то в виде совка, согнутого относительно держателя на 80⁰. Первую используют для разрушения породы, а второй убирают разрыхленный грунт.

Котлован под выгреб можно выкопать своими руками, но потрудиться придется основательно — придется удалить из ямы около 25 мᶾ грунта

Прежде чем приступить к земляным работам намечают контур. Проще всего сделать это при помощи покрышки, уложенной на грунт — ее контур обводят острым колышком и прибавляют к нему еще сантиметров 5-10. Копку начинают стандартной штыковой лопатой с длинной ручкой.

По мере углубления длинный черенок становится помехой, поэтому начинают использовать укороченный вариант. Чтобы размеры ямы оставались одинаковыми на всей глубине, для контроля в нее периодически опускают покрышку. Дно оформляют с уклоном относительно люка.

Монтаж автопокрышек и организация дренажа

Выкопав яму, укладывают друг на друга автопокрышки столбиком, предварительно срезав один из ободов. Чтобы защитить выгреб от талых вод, глубину ямы рассчитывают таким образом, чтобы верхняя автошина возвышалась над уровнем грунта на половину своей высоты.

Если подобраны покрышки от большегрузных автомобилей, то применить для резки корда нож или болгарку не получится. Все из-за того, что внутри шин находится стальная нить. Выручит в этом случае электрический лобзик с полотном по металлу.

Перед укладкой в яму покрышки необходимо подготовить — избавиться от элементов, которые будут мешать. Внутреннюю часть обрезают с одной стороны

Срезать обод у покрышек, где нет такой нити, можно даже при помощи ножа. Его нужно хорошо наточить, смочить водой и провести лезвием по бруску хозяйственного мыла. Затем инструмент вгоняют в слой резины, и продвигаясь по окружности, относительно легко выполняют вырезку.

Щели между автопокрышками герметизируют. Лучше всего использовать герметики на основе битума. Некоторые замазывают щели цементно-песчаной смесью, но делать этого не стоит, т.к. конструкция не обладает достаточной жесткостью и такое уплотнение быстро выкрошится.

Чтобы обеспечить хотя бы элементарную дополнительную гидроизоляцию шины оборачивают полиэтиленовой пленкой или рубероидом. В оставшийся зазор между стенками колодца и сооруженной конструкцией засыпают битый кирпич, щебень, хорошо утрамбовывают. В центре готовой выгребной ямы сверлят дренажную скважину, используя бур, это предотвратит застой сточных вод.

В выбуренный ствол вставляют трубу с таким расчетом, чтобы она выступала относительно основания на 1 м. В ней на разной высоте проделывают отверстия. Верх трубы и дыры в ней закрывают сетчатым материалом, который предохранит ее от засора крупными частицами. Дно ямы покрывают 10 см слоем щебня.

Дренажное отверстие в центре ямы делают с применение садового бура. Необходимо оно для того, чтобы увеличить дренажную площадь канализационного сооружения

Сточные трубы располагают между скатами — несколько, если подключают к канализации душевую и кухонную мойку или всего одну для туалета. Чтобы предотвратить распространение неприятных запахов яму накрывают крышкой.

Изготовление плиты перекрытия для ямы

По завершению сооружения самодельного его окапывают по периметру на 0,2 м для создания дополнительной опоры для плиты. Ее изготовление — самый сложный и затратный в материальном отношении этап строительства простейшего септика.

На поверхность вокруг ямы устанавливают доски с упором на торец. Деревянное перекрытие можно заменить металлическим профилем, обладающим большой несущей способностью.

На подготовленную конструкцию укладывают опалубку из досок. В ней оставляют отверстия под трубы и люк. Иногда вместо досок или профиля в качестве опалубки применяют профнастил.

Сточную яму можно перекрыть железобетонной плитой заводского изготовления, но можно изготовить ее и самостоятельно. Форму выбирают произвольную

Из арматуры диаметром 12 мм изготавливают сетку с размером ячейки от 1,5 до 2 см. Арматуру в местах пересечения перевязывают проволокой или же используют для соединения прутка сварку.

После завершения этой работы поверхность заливают бетоном. Чтобы улучшить заполнение сетки смесью и устранить пузыри воздуха из заливки, бетон в процессе заливки штыкуют.

Когда покроется вся площадь, сетку слегка приподымают, обеспечивая полное вхождение арматуры в бетон. После этого продолжают заливку до достижения необходимой толщины плиты. Изделие должно выстояться, чтобы набрать необходимую прочность. Уходит на этот процесс до 28 суток. Плиту можно изготовить и отдельно, а затем установить ее на стенки ямы.

По истечении отведенного на застывание бетона времени опоры опалубки убирают и приступают к сооружению стенок люка. Выкладывают их из кирпича, оштукатуривают извне, и наносят слой битума для предотвращения попадания атмосферных осадков внутрь ямы. Далее, засыпают плиту слоем земли, выравнивают его.

Люки в основном покупают в готовом виде. Можно приобрести бетонное или чугунное изделие, но нужно учесть, что вес у них немалый. Хорошие характеристики у полимерно-песчаных изделий.

Выгребная яма с переливом

Из покрышек можно соорудить не только простейшую выгребную яму, но и что-то наподобие септика. Объемы очистки будут небольшими, но для дачи с непостоянным проживанием этого вполне достаточно.

Технология аналогична стандартной, но некоторые отличия имеются:

  1. Дно оформляют толстым слоем (около 40 см) щебня, но дренажную трубу не устанавливают.
  2. Боковые части покрышек обрезают, чтобы увеличить объем выгреба.
  3. В центр ямы помещают бетонную трубу, ориентируя ее вертикально. Сечение ее — ½ от диаметра шин, а высота равна соответствующему параметру ямы минус 10 см.
  4. В верхней части трубы проделывают 1 большое отверстие для перелива осветленной жидкости или ряд мелких. В этом же районе подсоединяют трубу диаметром 10 см, по которой стоки отводят из дома и герметизируют место стыка.
  5. Низ трубы бетонируют. Конструкцию закрывают крышкой с отверстием для вентиляции. По нормам высота вентиляционной трубы не должна быть ниже 4 м.

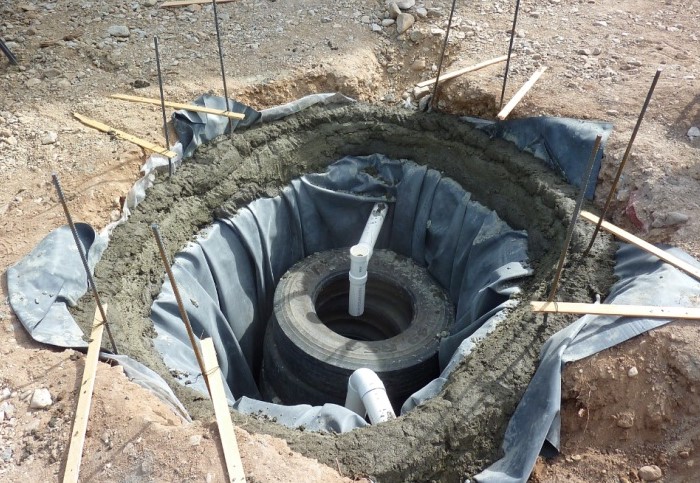

Можно сделать и по-другому. Если количество покрышек достаточное выкапывают не одну яму, а две. Соединяют их переливной трубой. Из дома стоки подают в первую шахту для отстоя.

Построив выгребную яму с переливом, вы будете реже пользоваться услугами ассенизаторской машины, сможете переработать стоки в большем объеме

Здесь ил осядет на дно, а частично очищенная жидкость через трубу поступит во второй отсек. Таким образом, можно переработать больший объем стоков, но обойдется такая конструкция дороже.

Устройство невозможно, если грунтовые воды находятся на уровне менее 2 м от поверхности.

Между уровнем находящейся в грунтах воды и условных дном сооружаемого выгреба должна быть толща грунта мощностью минимум метр. Только в этом случае утилизированные в нижележащие породы стоки пройдут достаточную доочистку для просачивания в грунтовую воду.

Правила и периодичность очистки

Яму придется периодически очищать, вызывая каждый раз ассенизационную машину. Можно использовать или очистить вручную, используя ведро с привязанной к нему веревкой, но такая процедура и малоприятная, и трудоемкая, да и сами отходы придется как-то утилизировать. Если не проходит ни первый, ни второй способы можно использовать биоактиваторы.

Проще всего вызвать для выкачки отходов из выгребной ямы ассенизаторскую машину, но для этого нужно обеспечить доступ к выгребу

Бактерии, используемые для разложения органики, выращивают на специальном бульоне. Этот биологический материал может быть в сухом виде, но бактерии в нем неактивны.

Для того чтобы они начали размножаться и выполнять свою функцию применяют ферменты. Микроорганизмы сохраняют высокую устойчивость и живучесть благодаря наличию в концентрированном препарате питательных солей и энзимов.

Как только состав попадает в водную среду, происходит активация бактерий. Препарат, вступая в реакцию с органическими массами, уничтожает их структуру путем разложения молекул на газ и жидкость и оставляя в осадке ил. В результате впитывания воды в грунт и улетучивания газа в выгребе остается значительно меньшее количество отходов.

Так выглядит процесс очистки стоков на примере туалета с выгребной ямой. На 2 месяце применения биоактиваторов стоки осветляются и полностью исчезает неприятный запах а на третьем — уменьшится объем отходов

Биоактиваторы необходимо постоянно подпитывать. Если на протяжении 2 недель в выгреб не поступает новая порция органики, они погибают. Выполнять свои функции микроорганизмы могут только при плюсовых температурах. Приводят к гибели колонии бактерий и смывы, в которых присутствует агрессивная химия.

Биологические средства не представляют опасности ни для человека, ни для окружающей среды. Они просто активируют естественные процессы разложения, способствуя росту концентрации бактерий, живущих в органике.

Модифицированные микроорганизмы, помещенные в таблетки и гели, к примеру ,способны переработать не только органику, присутствующую в стоках, но и отдельные минеральные соединения, бумагу. Они обладают большим периодом активности.

В работе системы могут возникнуть сбои, в результате чего яма начнет распространять неприятный запах и наполняться очень быстро. Если это выгреб полностью герметичный, то объясняет ситуацию увеличение расхода воды, но если дно ямы оснащено фильтрующим слоем, дело, скорее всего, в снижении пропускной способности в результате заиливания дна.

Чтобы спасти положение нужно освободить яму от жидкого содержимого, затем залить в выгреб воду и оставить ее там на несколько часов, чтобы осадок на дне размягчился.

Для разложения ила добавляют в воду предназначенные для этой цели биопрепараты, содержащие микроорганизмы, способные уничтожить осадок, образовавшийся при распаде органики. Подождав несколько дней, яму очищают повторно.

Облагораживаем люк выгребной ямы

Крышка выгребной ямы часто выглядит инородным телом на фоне зеленой лужайки и клумб с цветами. Поэтому многие стараются ее чем-то замаскировать. Существует много вариантов, но выбирать нужно такой, чтобы и дизайн участка не пострадал, и в случае необходимости декор легко можно было убрать.

На люк можно поставить искусственный камень в виде валуна или мелких камней, из которых выложена горка. В продаже есть камни с углублением, куда высаживают цветы.

Крышки для люков изготавливают стандартных размеров. Выбрав дизайнерское изделие, вы решите вопрос с маскировкой люка очень просто

Можно украсить люк при помощи декоративной крышки. Особо красиво смотрятся изделия, изготовленные из полимерно-песчаного состава. Расцветка у них самая разная. Иногда их поверхность имитирует различные материалы. Есть крышки со скульптурными изображениями в виде пней, муравейников, животных, персонажей из мультфильмов.

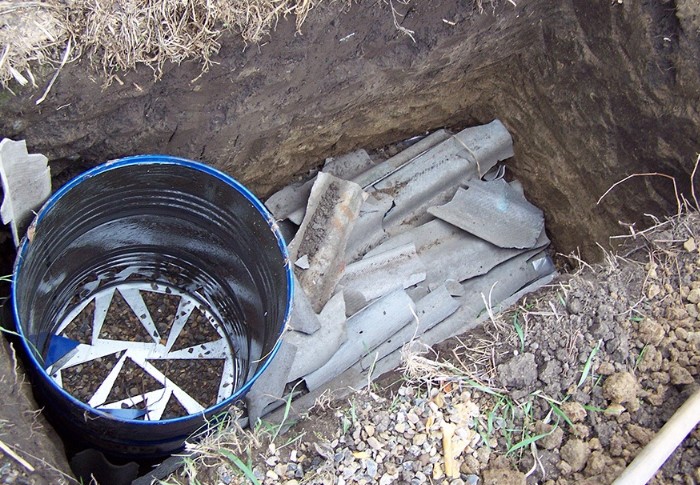

С особенностями сооружения выгребной ямы из бочки для дачной канализационной системы ознакомит , с содержанием которой мы рекомендуем ознакомиться.

Выводы и полезное видео по теме

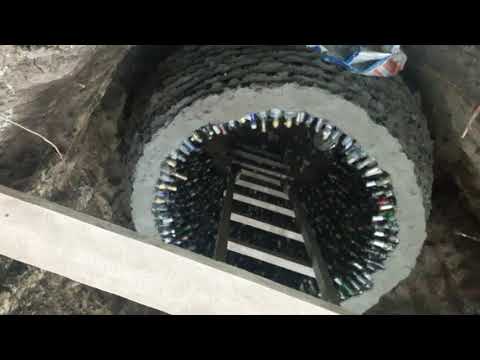

Автор этого видео делится своим опытом устройства выгреба для туалета на даче:

Интересная идея: домашний мастер не стал обрезать крышку, а использовал внутреннюю часть для устройства горизонтального дренажа:

Этот мастер применил свое нестандартное решение:

В статье приведена обобщенная технология устройства выгребной ямы из покрышек. В процессе устройства могут возникнуть какие-то нюансы, возможно, вы придумаете какие-то новые решения. Главное действовать и ваша жизнь на даче станет комфортней.

Хотите рассказать о том, как сооружали выгребную яму из старых шин собственными руками? Владеете информацией по технологии, которая пригодится посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы по теме статьи, размещайте фото.

Выгребная яма из покрышек — подробное описание работ по устройству

Цивилизация наградила людей множеством достижений, расстаться с которыми большинству очень сложно. Даже выезжая за город, на лоно природы, многие хотели бы продолжать пользоваться всеми ее благами. В большинстве случаев это вполне возможно. К примеру, даже если на участке не проведена централизованная канализация, грамотно обустроенная выгребная яма из покрышек отлично справится со всеми ее функциями.

Преимущества и недостатки такой конструкции

Многие дачники пользуются такой выгребной ямой. Она очень практична и может считаться лучшим выбором при условии, что объемы стоков относительно невелики.

К неоспоримым достоинствам системы относятся:

  • простота монтажа;
  • доступность материалов;
  • невысокая стоимость конструкции.

Однако существуют и недостатки:

  • возможность появления неприятного запаха;
  • сложность демонтажа и ремонта;
  • относительно небольшой срок службы конструкции, он не превышает 15 лет;
  • высокая вероятность нарушения герметичности сооружения.

Выгребную яму можно соорудить не только из покрышек. Для этих целей подойдёт и большая бочка. Об особенностях монтажа читайте в нашем материале: https://aqua-rmnt.com/kanalizaciya/yamy/vygrebnaya-yama-iz-bochki-pravila-po-raspolozheniyu-instrukciya-po-stroitelstvu.html.

Что нужно учитывать при обустройстве выгребной ямы?

При планировании монтажа сточной ямы из покрышек изначально нужно определить место ее расположения. Оно должно находиться минимум в пяти метрах от жилья и в двух от забора. Расстояние от сооружения до ближайшего источника питьевой воды не может быть менее 25 м. Кроме того для снижения риска заражения лучше всего сделать так, чтобы уровень ямы был ниже, чем у колодца. Трубопровод, который будет проложен из дома до ямы, должен быть уложен ниже уровня промерзания почвы примерно на 1,2 м. В противном случае сточные воды могут замерзнуть и разрушить трубы.

При проектировании выгребной ямы необходимо учитывать расстояние до ближайшего колодца, жилого строения и забора

Если планируется обустройство системы без дна, нужно знать, что такие конструкции могут быть использованы  исключительно в случае, когда объем стоков не превышает кубометра. Иначе бактерии, которые обеспечивают естественную очистку, не будут справляться со своей задачей в полном объеме, что чревато загрязнением грунтовых вод и, соответственно, всех ближайших источников.

Так же бактерии не смогут справиться и с агрессивными химическими веществами, которые не должны сливаться в такую канализацию.

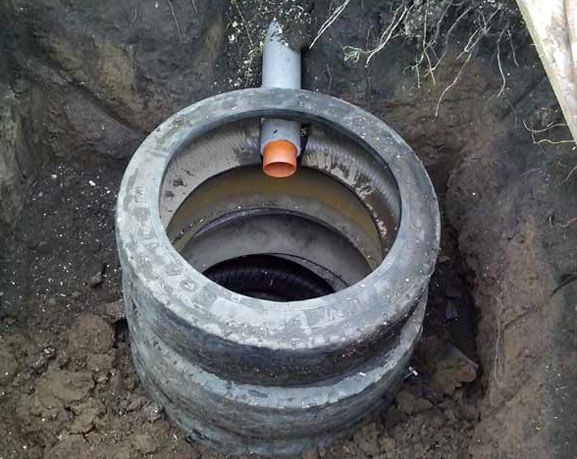

Схематическое устройство выгребной ямы из старых покрышек — просто, не правда ли?

При расчете объемов руководствуются простой формулой: в среднем берется по 0,5 кубометра стоков на каждого пользующегося системой человека. Так же учитывается, что уровень жидкости в полностью наполненной яме обязательно должен быть на 1 метр ниже уровня почвы.

При несоблюдении этого требования отходы могут перелиться через край ямы, что приведет к появлению достаточно серьезных проблем.

Этапы строительства ямы из колес

Прежде всего, нужно определиться с размерами конструкции. Для этого берется одна из старых покрышек, приготовленная для монтажа, и по ней намечается диаметр будущего сооружения. Дальнейшие работы делятся на несколько этапов:

  • Выкапывается яма нужного объема. Дно обязательно должно иметь небольшой уклон, направленный в сторону будущего люка. Часть земли, вынутой из ямы, оставляют для засыпания конструкции, остальную лучше всего вывезти с участка.
  • В дне подготовленного сооружения при помощи садового бура выполняется скважина для дренажа, которая прокалывает водоупорные слои и помогает ускорить естественный дренаж.
  • В скважину устанавливается труба подходящего диаметра. Она должна возвышаться над уровнем дна примерно на один метр, что необходимо для предотвращения засорения   крупными отходами. В стенках трубы устраиваются отверстия, которые обязательно закрывают сеткой. Через них вода будет поступать в дренажную систему. Верхний срез трубы тоже закрывается сеткой.
  • На дно выгребной ямы слоем в 10 см укладывается крупный щебень. После этого устанавливаются покрышки. Для того чтобы жидкость беспрепятственно стекала вниз, в каждой покрышке перед укладкой срезается часть внутреннего обода. Все стыки изнутри тщательно заливаются герметиком.
    Верхняя покрышка должна немного подниматься над уровнем почвы. Образовавшийся промежуток между стенками ямы и автомобильными покрышками засыпается землей. Для ввода канализационной трубы вырезается отверстие подходящего диаметра.

Отверстие для канализационной трубы проще всего выпилить при помощи электролобзика

  • Сверху на яму укладывается крышка, выполненная из любого не поддающегося гниению материала. Сверху конструкция засыпается грунтом, при этом люк остается чистым. В обязательном порядке обустраивается вентиляционная труба, которая должна возвышаться землей не менее чем на 60 см.

Покрышки подойдут и для обустройства сливной ямы. Как её сделать самостоятельно, читайте в нашей статье: https://aqua-rmnt.com/kanalizaciya/yamy/slivnaya-yama-iz-pokryshek.html.

Современный человек привык к комфорту и не хочет обходиться без благ цивилизации. Очень легко самостоятельно обустроить на даче выгребную яму с использованием автомобильных покрышек. Это сооружение отличается простотой и не потребует серьезных финансовых затрат и строительных навыков. Зато его использование позволит сделать загородную жизнь более удобной и комфортной.
