Схема подключения проходного выключателя | КилоВатт
На Вашу эл. почту выслан электронный чек
Для получения заказа необходимо предъявить электронный чек на экране смартфона или в распечатанном виде
Схема подключения проходного выключателя | КилоВаттПодключение проходного выключателя: схема для управления из двух точек
Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.
- Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
- Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями.
Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.
Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.Как подключить проходной выключатель схема
В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

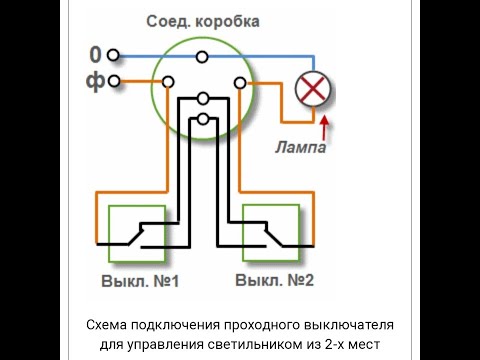

Подключение проходного выключателя схема
Схема управления светом из трех мест: подключение трех проходных выключателей
Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей.
Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.
В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.
Установка проходного выключателя схема
Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест
Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией.
- На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.
Подключение двухклавишного проходного выключателя
- Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

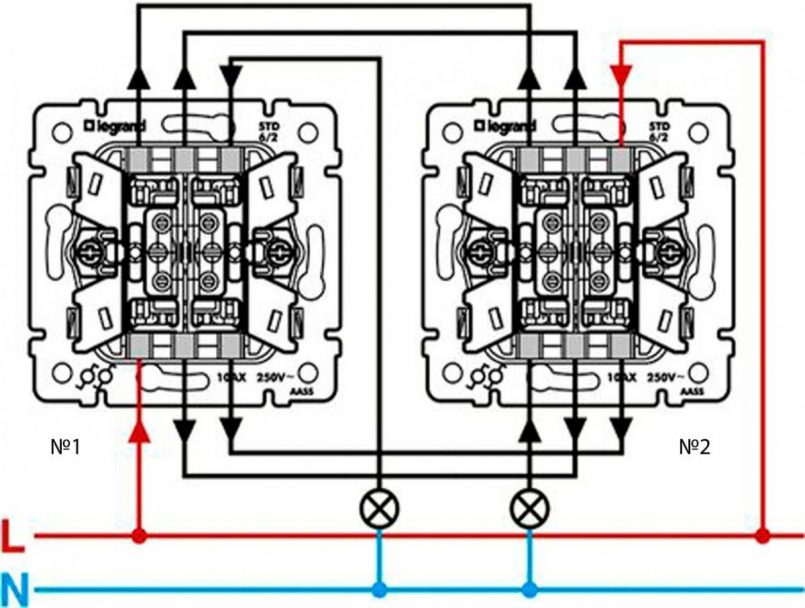

Схема подключения двухклавишного проходного выключателя
Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.
Автор статьи Александр Куликов
Схема подключения проходного одноклавишного выключателя
Основное назначение проходного выключателя заключается в возможности управления светильником из разных точек.
Актуальнее всего использовать такой вид электрофурнитуры в длинном коридоре, просторном коттедже и даже спальне (если первый установить возле кровати, а второй на входе в комнату). Далее мы рассмотрим несложную схему подключения проходного выключателя с одной клавишей, а также предоставим к Вашему вниманию наглядный видео урок по правильному подсоединению проводов в распределительной коробке.
Итак, сразу же следует отметить, что переключатель (его еще так могут называть) не используется в одиночку, для управления минимум должно присутствовать два изделия. Что касается подсоединения проводов, принцип не отличается от обычного варианта подключения выключателя света – ноль идет напрямую к светильнику, фаза идет на разрыв. Отличие лишь в том, что в схеме подключения одноклавишного проходного выключателя на выходе подсоединяются не одна фаза (как в классическом варианте), а две. Выведенные 2 контакта соединяются со следующим переключателем, у которого на выходе имеется один провод для подсоединения к люстре.
Фото на котором можно увидеть реальную картину коммутации жил на 2 лампы:
На выходе второго переключателя 2 контакта, т.к. в данном примере используются две лампочки
На словах немного сложно воспринять информацию, поэтому предоставляем электрическую схему подключения проходного выключателя с одной клавишей:
Как вы видите, два одноклавишных устройства подключаются трехжильным кабелем, который в свою очередь должен иметь подходящий диаметр жил. О том, как выбрать сечение кабеля по мощности, читайте в соответствующей статье!
Наглядный видео пример покажет Вам сущность подключения:
Инструкция по соединению проводов
Также хотелось бы упомянуть о том, что нередким случаем является такой вариант схемы, в котором присутствуют 3, а то и 4 одинарных проходных выключателя. В этом случае можно включать/выключать свет с 2х, 3х и даже 4х мест, что очень удобно при нахождении в длинном коридоре.
Чтобы сделать такую цепочку контроля, нужно использовать еще один вид изделий – перекрестные, которые являются промежуточными элементами схемы.
Что касается схемы, по которой Вы будете осуществлять монтаж, она выглядит следующим образом:
Этот вариант дает возможность управлять светильником из трех мест. В том случае, если Вы желаете производить выключение с четырех мест, в схему добавляется еще один перекрестный выключатель.
Вот и вся схема подключения проходного выключателя с одной клавишей. Как Вы видите, ничего сложного нет, главное действовать внимательно и соблюдать коммутацию согласно цветовой маркировке проводов! Напоследок рекомендуем Вам уделить должное внимание выбору производителя изделий. Чтобы такая система управления освещением прослужила Вам долго, покупайте продукцию от известных производителей: ABB, Schneider (шнайдер), Legrand (легранд). Из недорогих фирм можем Вам посоветовать Viko (вико), чья продукция имеет оптимальное соотношение по стоимости и качеству!
Также читают:
- Как сделать проходной выключатель своими руками
- Схема подключения двухклавишного выключателя
- Как определить сечение провода и кабеля?
Две розетки в одной коробке Схемы подключения
Автор: Дейл Кокс
Домашняя страницаОтделка молдингаЭлектропроводкаСтроительство и ремонтРемонт стенПокраска домаУборка и ремонт Видео своими руками
Как читать эти схемы.
На этой странице приведены схемы подключения двух розеток в одной коробке. Включены устройства для 2 розеток в одной коробке, выключателя и розетки в той же коробке и 2 выключателей в той же коробке.
Подключение двух розеток в одной коробке
На этой схеме две дуплексные розетки установлены в одной коробке и подключены к источнику отдельно с помощью косичек, соединенных между собой клеммами каждой из них. С каждой розеткой, соединенной собственным проводом с косичкой, если одна выйдет из строя из-за физического повреждения, другая не пострадает и должна по-прежнему работать.
Подключение двойных розеток в серии
Здесь две розетки установлены в одной коробке и подключены с помощью клемм устройства для их соединения. При таком расположении, если розетка № 1 выходит из строя, розетка № 2 также может выйти из строя. Если первая розетка в цепи каким-то образом повреждена внутри, это может повлиять на подачу электроэнергии к последующим розеткам. Хотя обычно это не так.
Если медный язычок между винтами клемм останется неповрежденным, даже если №1 перестанет работать, розетка №2, скорее всего, все еще будет работать.
Такое расположение проводки позволяет уменьшить количество соединений и гаек в розетке. Это может облегчить размещение всей необходимой проводки и т. д. в небольшой исходящей коробке.
Подключение 2 розеток с 2 источниками
На этой схеме две розетки подключены в одной коробке, каждая из которых питается от отдельного источника 120 В. Трехжильный кабель проходит в коробку. Черный и красный провода оба горячие, и каждый подключен к одной из розеток. Белый нейтральный провод подсоединен к каждой розетке, поэтому они имеют общий обратный путь. Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения. Подобную цепь обычно можно найти на кухне, где установлены две цепи на 20 ампер для подключения всех приборов, обычно встречающихся на типичной кухне, как показано на этой схеме автоматического выключателя.
Подключение розетки GFCI и выключателя света в одной коробке
На этой схеме показано подключение розетки GFCI и выключателя света в одной розетке, обычное расположение в ванной комнате с ограниченным пространством. Горячий источник соединяется косичкой с клеммой LINE на розетке и с клеммой на выключателе освещения. Нейтраль соединена косичкой с GFCI и белым проводом, идущим к свету. Эта проводка обеспечивает защиту gfci в одном месте. Свет и выключатель не защищены розеткой gfci.
Подключение двух выключателей в одной коробке
В этой схеме 2 выключателя устанавливаются в одну коробку. Выключатели подключаются косичками к одному и тому же источнику. Черные провода, идущие к двум отдельным светильникам, подключены к одному из выключателей. Нейтральный и заземляющий провода источника соединяются с проводами, идущими непосредственно к каждой коробке осветительных приборов.
Подключение двух переключателей в одной коробке с 2 источниками
На этой схеме показаны два переключателя в одной коробке с отдельным источником питания 120 В каждый.
Трехпроводной кабель питает источник для выключателей, а черный и красный провода подключены к одному выключателю. Черный провод от каждого светильника подключен к одному из выключателей, а нейтраль источника и заземление являются общими для двух светильников.
Подключение выключателя и розетки в одной коробке
На этой схеме выключатель света и розетка подключены в одной коробке. Оба устройства подключены к одному и тому же горячему источнику. Нейтраль присоединяется косичкой к клемме нейтрали на розетке и к белому проводу, идущему к нейтрали на светильнике, расположенном в отдельной коробке.
Подключение розетки и выключателя света в средней цепи
На этой схеме показаны выключатель и розетка в одной розетке, расположенной в середине цепи. Эта проводка позволяет электричеству проходить от розетки к любым другим розеткам в цепи и обеспечивает переключатель для управления осветительным прибором или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.
Подключение выключателя к розетке в одной коробке
На этой схеме выключатель и розетка установлены в одной коробке, и выключатель управляет подачей питания в розетку. Горячий источник подключается к одной клемме на выключателе, а другая клемма соединяется с горячим на розетке с помощью короткого провода. Нейтральный провод от источника подключается непосредственно к нейтрали выхода, а выключатель и розетка имеют общее заземление источника.
Больше подобных на сайте «Сделай сам-помощь»
Как подключить двойной выключатель? 2-клавишный, 1-позиционный переключатель
Установка комбинированного двойного переключателя (NEC), также известного как 2-клавишный однопозиционный переключатель (IEC) для 120/240 В и 230 В переменного тока
Содержание
)?
Двойной переключатель (NEC) или 2-клавишный однопозиционный переключатель (IEC) представляют собой одно и то же, то есть это два однополюсных (SPST) переключателя в одном блоке, как и двойной кулисный переключатель.
Он используется в качестве двойного кулисного или двухполюсного выключателя для управления маломощными бытовыми приборами, такими как лампочки, вентиляторы и т. д.
Осторожно : Выключатели всегда подключаются к фазным (линейным или горячим) проводам так же, как и предохранители.
Связанные схемы подключения:
- Как подключить однополюсный однопозиционный переключатель (SPST)? МЭК и НЭК
- Как подключить однополюсный двухпозиционный переключатель (SPDT)? МЭК и НЭК
Конструкция комбинированного устройства (двойной переключатель или 2-клавишный, 1-направленный)
На следующих рисунках представлена базовая конструкция двойного переключателя (NEC) и двухгангового одностороннего переключателя (IEC).
Щелкните изображение, чтобы увеличить его.
На следующей схеме показаны рабочие операции двойных переключателей (комбинация двух переключателей в одном устройстве).
Щелкните изображение, чтобы увеличить его.
Щелкните изображение, чтобы увеличить его.
Подключение двойных выключателей для цепей 120/240 В — NEC
Как подключить двойной выключатель к потолочному вентилятору с лампочкой в одном блоке?На следующей электрической схеме показано, как управлять освещением и вентилятором с помощью комбинированного двойного переключателя. На нем четко видно, что провод Hot (Line) подключен к общим винтам, которые соединены между собой через обламываемое ребро. К клеммной коробке потолочного вентилятора с лампочкой подключено четыре провода.
Нажмите на картинку, чтобы увеличить
Красный провод как «горячий» подключен к потолочному вентилятору, а черный провод как «горячий» подключен к лампочке от клемм нагрузки двойного выключателя. Наконец, провод заземления и нейтрали подключается к клеммам (общим для обоих устройств) в коробке потолочного вентилятора. Таким образом, верхний переключатель управляет вентилятором, а нижний переключатель управляет включенной и выключенной лампочкой в нем.
одинаковые проводные соединения.
Похожие сообщения:
- Как подключить коммутаторы последовательно?
- Как подключить переключатели параллельно?
На следующей схеме показано управление обычным вентилятором и отдельной лампочкой с помощью двойного выключателя (комбинация). Он имеет такое же подключение проводов, что и выше. Входящий горячий провод подключается к общему винту двойного выключателя. Клеммы нагрузки подключены к потолочному вентилятору и лампочке. Кроме того, и нейтральный, и заземляющий провод подключены к вентилятору и свету.
Нажмите на изображение, чтобы увеличить
В этом случае верхний переключатель (красный провод от переключателя к вентилятору) управляет потолочным вентилятором, а нижний переключатель (черный провод от переключателя к светильнику) управляет лампочкой.
Это рекомендуемый способ подключения вентилятора и освещения с помощью двойного диммера для управления скоростью вентилятора и плотностью света.
Как показано, линия (горячая) подключена к общему винту диммерного выключателя. Клеммы нагрузки двойного диммера подключаются к вентилятору и лампочке. Наконец, и нейтральный, и заземляющий провода подключаются к обеим точкам нагрузки.
Щелкните изображение, чтобы увеличить его
Как показано, верхний переключатель используется для управления скоростью вентилятора, а нижний переключатель используется для управления плотностью света, а также для включения и выключения.
Похожие сообщения:
- Как подключить лампы последовательно?
- Как подключить лампы параллельно?
Подключение 2-клавишных однопозиционных выключателей света для цепей 230 В — IEC
Управление вентилятором и лампочкой в одном блоке с помощью двухклавишного однопозиционного выключателя На следующей схеме соединений показано, как управлять и потолочный вентилятор, и лампочка в нем с помощью 2-клавишного однопозиционного выключателя.
Как показано, фазный (линейный) провод подключается к обоим общим винтам. К клеммной коробке потолочного вентилятора с лампочкой подключено четыре провода.
Нажмите на изображение, чтобы увеличить
Коричневый провод как фаза от клеммы L1 переключателя подключается к потолочному вентилятору, а черный провод как фаза от клеммы L2 переключателя подключается к лампочке. Наконец, нейтральный и заземляющий провод подключаются к общим клеммам в коробке потолочного вентилятора. Таким образом, первый переключатель управляет вентилятором, а второй переключатель управляет включенной и выключенной лампочкой. одинаковые проводные соединения.
Похожие сообщения:
- Как подключить однополюсный двухпозиционный переключатель (SPDT)? МЭК и НЭК
- Как подключить двухполюсный двухпозиционный переключатель (DPDT)? МЭК и НЭК
- Как подключить 4-контактный переключатель (NEC) и промежуточный переключатель как 3-контактный (IEC)?
На следующей схеме подключения показано управление типичным вентилятором и отдельной лампочкой с помощью двухклавишного однопозиционного переключателя.
Он имеет такое же подключение проводки, как показано выше. Входящий фазный провод подключается к общей клемме 2-клавишного выключателя. Клеммы нагрузки (L1 и L2) подключены к потолочному вентилятору и лампочке соответственно. Кроме того, и нейтральный, и заземляющий провод подключены как к вентилятору, так и к лампочке.
Нажмите на изображение, чтобы увеличить
В этом случае правый боковой переключатель (коричневый провод от клеммы L1 переключателя к вентилятору) управляет включением и выключением потолочного вентилятора, а левый боковой переключатель (черный провод от клеммы L2 переключателя на свет) управляет включением/выключением лампочки.
Похожие сообщения:
- Как управлять лампой с помощью одностороннего или одностороннего переключателя?
- Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения?
- Латунные винты следует подсоединять к горячему (линейному, токоведущему или фазному) проводу с использованием цветовых кодов проводов IEC и NEC. В случае SPDT и 4-ходовых (промежуточных переключателей) винты черного цвета используются для горячих или общих клемм. Короче говоря, цвет общего терминала отличается от цвета других терминалов.
- Серебряные винты должны быть подключены к нейтральному проводу (в случае переключаемой розетки)
- Зеленый винт должен быть подключен к заземляющему проводу (зеленый/желтый или оголенный провод)
- Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
- Нейтральный провод не требуется в проводке розеток 240 В (США). Также нейтральный провод никогда не подключается к выключателям.
- Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
В случае SPDT и 4-ходовых (промежуточных переключателей) винты черного цвета используются для горячих или общих клемм. Короче говоря, цвет общего терминала отличается от цвета других терминалов.Меры предосторожности:
- Перед подключением к существующей или новой розетке или выключателю с электрической/распределительной коробкой отключите главный выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН.
