Выключатель совмещенный с розеткой как подключить: Как подключить розетку и выключатель в одном корпусе

Установка выключателей и розеток в одном корпусе. Подключение

Одними из основных частей электрической проводки в любом помещении являются приборы освещения, выключатели, розетки. Поэтому при проведении ремонтных работ в квартире, либо во вновь построенном здании необходимо знать, как осуществить монтаж схемы электрических устройств и их подключение. Некоторые из перечисленных устройств могут объединяться в один корпус или коробку, для удобства монтажа и пользования ими.

В настоящее время чтобы сэкономить электрические провода, а также площадь поверхности стен, изготовители некоторых устройств стали комбинировать в одном корпусе несколько устройств. Популярным исполнением подобного вида стала коробка, вмещающая в себя выключатель и розетку. Установка выключателей вместе с розеткой позволяет достичь наибольшей эффективности и практичности применения таких приборов.

Сейчас существует несколько вариантов принципиальных схем подключения таких электрических устройств, как выключатели и розетки по совмещению их в одном корпусе. Ранее такие варианты не были широко распространены, и подключение проводки выключателей, а также розеток производили в распределительных коробках без учета совмещения в одном корпусе этих устройств.

Теперь можно использовать такой вариант, если не хватает места для раздельного их монтажа, так как в торговой сети можно приобрести соответствующие совмещенные конструкции.

Достоинства раздельного подключения вышеперечисленных устройств:

• Можно купить выключатель, либо розетку одиночного исполнения по низкой цене, и подключить совместно в одной коробке.
• Простая установка выключателей и розеток позволяет выполнить все работы самостоятельно.
• Раздельное расположение повышает безопасность применения выключателя, а также розетки, так как провода прокладываются отдельно, исключая возможность короткого замыкания.

Популярными стали схемы совместных блоков разных устройств. Схема подключения значительно упрощена. Это можно объяснить отсутствием надобности монтажа двух отдельных кабелей к выключателю и розетке.

Преимущества

• Возможность простого переноса блока на другие места, без прокладывания отдельных кабелей.
• Нет нужды размечать поверхность стены отдельно для каждого устройства, так как они находятся в одном месте.
• Возможность применения снаружи и внутри зданий, так как имеются исполнения с качественной защитой от внешних воздействий.
• Удобство применения на любых материалах поверхностей.

Серьезным недостатком совместного блока является тот момент, что нельзя заменить, например, неисправную розетку отдельно в этом блоке. Для этого придется заменить весь блок в сборе. Инновационные модели совмещенных блоков производят с выключателями, имеющими от одной до трех клавиш.

Установка выключателей и розеток

Для выполнения монтажа совмещенной коробки с электрическими устройствами понадобится некоторый инструмент и материалы, а также соблюдение простых рекомендаций.

Материалы и инструмент:

• Электрическая дрель, перфоратор.
• Коронки для выполнения посадочных мест и монтажа корпуса устройств.
• Несколько отверток с разными наконечниками, изолированными сердечниками и ручками.
• Плоскогубцы.
• Бокорезы.
• Клеммные соединители.
• Саморезы.
• Дюбеля.
• Изоляционная лента.
• Термоусадочная трубка.
• Алебастр.

Подготовительные операции при любом виде монтажа в основном сводятся к стандартным работам, проводимым перед монтажом и подключением электрических устройств:

• Для начала необходимо обесточить электрическую сеть. Для этого в распределительном щите нужно выключить автоматические выключатели, либо другие коммутирующие устройства, которые подают напряжение в сеть, где вы проводите монтаж устройств.
• Далее, на поверхности стены производится разметка.
• Коронками нужного размера сверлятся отверстия для монтажа коробок.
• Выдалбливается ниша, если проводка планируется скрытого типа.
• На корпусе совмещенной коробки удаляются заглушки отверстий для проведения кабеля питания.
• Прокладываются и закрепляются кабели и провода согласно схемам подключения (в случае, если нет проложенных проводов).
• Коробка фиксируется на стене с помощью крепежных элементов.

На этом основные подготовительные работы закончены. Далее рассмотрим, как производится установка выключателей и розеток по разным схемам подключения в одной коробке.

Подключение розетки через выключатель

Наиболее простым способом подключения розетки, которая будет подключаться с помощью выключателя, и расположена в одной коробке с выключателем, имеющим одну клавишу, является соединение проводов в распределительной коробке по определенной схеме. Для этого целесообразно следовать рекомендациям:

• Накладные конструкции объединенных блоков в основном монтируют для открытой проводки, например, на деревянных стенах.
• В распредкоробке должно быть шесть проводов, входящих в нее: по два провода от распредщита, выключателя и розетки. Каждая пара — фаза и ноль. В некоторых зданиях проведено заземление третьей жилой.
• Сначала определяют фазу от распределительного щита, отключают питание.
• Провод фазы соединяют к выводу выключателя, изолированные концы скручиваются, обматываются изолентой, либо изолируются термоусадочной трубкой, или пластиковым наконечником.
• Нулевой проводник соединяют с одним из выводов розетки.
• Два изолированных конца проводов, которые остались незадействованными, скручиваются друг с другом и изолируются способом, описанным выше.
• По этой схеме работа выглядит следующим образом: фаза на розетку будет поступать, только тогда, когда будет включен выключатель. Это применяется при редком использовании розетки, либо, если в розетку будут подключаться электрические устройства, которые необходимо часто выключать и включать.

Это простая схема работы. Она эффективна при включении в розетку, например, удлинителя для освещения ремонтируемого помещения. Освещение будет отключаться одноклавишным выключателем.

Подключение независимой розетки и установка выключателей в одной коробке

Особенно популярными стали новые совмещенные блоки с выключателем и розеткой, действующих независимо друг от друга. Установка выключателей и розеток по такому варианту рекомендуется определенный порядок действий:

• От главного электрического щита в распредкоробку прокладывается кабель питания.
• В распредкоробку должны быть проложены также провода от лампочки, 3 провода от совмещенного блока, в котором расположены выключатель и розетка.
• Фазный проводник в коробке, проведенный от щита, соединяют с одним из выводов розетки. От этой клеммы розетки делается перемычка на вывод выключателя.
• Нулевой проводник лампы освещения и розетки соединяют с нулевым сетевым проводом.
• Два незадействованные провода фазы от лампочки и выключателя соединяют между собой и изолируют.
• Если в совмещенном блоке имеется клемма заземления, то необходимо к ней отдельно провести кабель, если заземление есть в вашем доме.

По такому варианту соединения розетка, находящаяся в одной коробке с выключателем, будет функционировать независимо от него. Выключатель будет работать по подключению освещения.

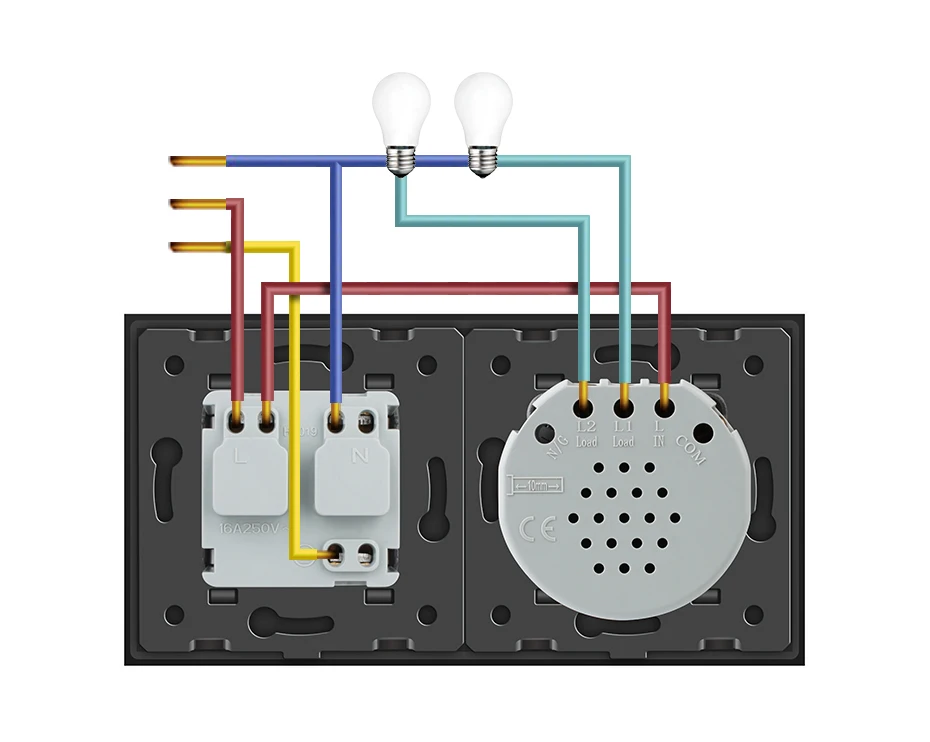

Подключение блока с двухклавишным выключателем

Чаще всего объединенные блоки ставят на стене в промежутке между ванной и туалетом. С помощью такого блока можно осуществлять управление освещением сразу двух помещений, а также подключать электрические устройства в розетку. Подключение выполняется за несколько шагов:

• Схема соединений объединенного корпуса включает в себя прокладку 5-ти проводов из распределительной коробки в совмещенное устройство.
• Провод заземления и ноля из распределительного щита соединяют на розетке.
• Подключаем фазу на двухклавишный выключатель. Для подключения фазного провода на двойной выключатель, в корпусе блока есть предусмотренная перемычка.
• Две незадействованные жилы проводов соединяют к двум клеммам выключателя, который будет производить подачу фазного питания к приборам освещения в комнатах ванны и туалета.
• В распределительной коробке выполняют скрутки проводников, которые подают фазу через двухклавишный выключатель и свободных проводов, которые идут на лампы освещения туалета и ванной комнаты.
• Нулевые проводники и провода заземления ламп освещения подключают в распредкоробке скручиванием, либо специальным винтовым клеммником со скрученными узлами, служащими для подключения розетки.
• Если будет нужно поменять порядок работы клавиш выключателя, которые подают питание на лампы освещения в комнатах туалета и ванной, то нужно изменить подключения проводов на клеммах выключателя, ослабив винты крепления.

Если подробно разобраться, то схема соединения выключателей: двухклавишного и одноклавишного, объединенных в одной коробке с розеткой, имеют отличие только в числе проводников. Для одноклавишного выключателя применяется четыре проводника, вместе с заземляющим проводом, а для двухклавишного выключателя по схеме предусмотрено для подключения пять проводов.

Похожие темы:

• Установка розеток и выключателей. Правила и порядок монтажа
• Перенос розетки. Определение места. Подготовка и монтаж

схемы подключения розеток к электросети – Блог Elektrovoz

Содержание:

• Как подключить розетку
• Видеоинструкция по монтажу
• Способы подключения розеток
• Подключение розетки к электросети
• Как подключить двойную розетку
• Подключение розеток с выключателем
• Подключение розеток с заземлением
• Подключение тройной розетки

В статье мы представляем схемы и рекомендации для домашних мастеров электриков, чтобы они смогли сами правильно и бесплатно выполнить подключение розетки. Сейчас розетки и выключатели для дома имеют усовершенствованные замечательные конструкции (с самозажимными контактами, пазами суппортов), позволяющие подключить двойную розетку или целый блок розеток надежно, быстро и легко. Но для этого первоначальные знания об электрическом токе и мерах предосторожности все-таки требуются.

Каждый многоквартирный новый дом сдается в эксплуатацию с 3-х жильной проводкой (L, N, PE), согласно современной электробезопасности (ПУЭ), где:

Для таких квартир, нужно купить и подключить розетку с заземлением не одну, а достаточное количество, во все комнаты и желательно на все стены (для последующего удобства).

Советские старые постройки имеют 2-х проводную сеть (N, L). Если не сделан капитальный ремонт со штроблением и переделкой на 3-х жильный, механизмы с заземлением покупать бесполезно. В этих случаях, для мощных электроприборов, таких как стиральная машина, бойлер, электроплита, посудомойка, в щитке ставят УЗО. При утечке тока, устройство защитного отключения позволяет максимально обезопасить человека. Ни в коем случае не вытворяйте заземление от корпуса прибора на трубы водопровода (отопления) потому, что при пробое изоляции провода техники, под опасным напряжением оказываются водопроводные и трубы и краны.

Видеоинструкция по монтажу



Способы подключения розеток



У накладных и встраиваемых моделей электрические схемы одинаковы, разница в поверхностном и скрытом обустройстве сети и прибора.

В зависимости от мощной или малой нагрузки, выбирается схема подключения розетки:

1. Параллельное подключение, когда напрямую от щитка до каждой из розеток идет отдельный питающий кабель. Соединение «Звезда» особо надежное и максимально безопасное, подходит для мощных бытовых потребителей (сушильная, стиральная машинка, «умный дом»). Сечения жил должны быть не менее 2,5 мм². Параллельный отдельный способ не дешевый, потому что в три раза увеличиваются расходы на проводниковые материалы и штробление стен. Применяется на новых объектах и модернизации старых, но чаще совмещается с последовательным.
2. Последовательное соединение означает, что от одной линии питания запитывается группа устройств. Разветвление выполняется в распаечных коробках, при помощи клемм «Ваго», пайки, скруток. Подходит для всех бытовых приборов малой мощности (телевизор, утюг, фен, компьютер).

Самый простой вид последовательной разводки – шлейфовый, когда из одной розетки делают несколько. Питающий кабель заводят в 1-й подрозетник, затем шлейф (ноля и фазы) тянут к другому, не заходя в распредкоробку и т.д. Важно, чтобы сечение дополнительных перемычек было такое же, как у питающего провода. Последовательное и шлейфовое соединение, без заземления:



3. Смешанный способ состоит, из комбинации двух предыдущих, он экономный быстрый, удобный.

На трех схемах внизу показано как правильно подключить розетку с защитным заземлением. Обратите внимание, что при любом соединении, контур защитного проводника РЕ всегда остается неразрывным, согласно требованиям ПУЭ. Схемы также подходят для двухпроводной сети, без учета желто-зеленых линий.

Подключение розетки к электросети

Используемые инструменты

1. Рассмотрим двухпроводную систему ~220В, скрытой проводки. Чтобы установить в старый подрозетник (без замены проводки) новый одинарный розеточный механизм необходимо:

• Отключить электричество в щитке квартиры (выкрутить пробки или выключить автомат). Проверить отсутствие напряжения тестером, индикаторной отверткой или включением в розетку вилки любого электроприбора (фена, электрочайника). В двухпроводной домашней проводке не нужно специально определять фазу и ноль. Но если установили, где какой проводник, то фаза слева, а нейтраль справа. Выполните демонтаж старого устройства.

• Важно подсоединить зачищенные концы провода в разные клеммы! Если конструкция с самозажимными контактами (фото слева), то в каждый из зажимов вводят по проводу, до упора (они сами фиксируются, попробуйте легким выдергиванием надежность). Модель с винтовыми креплениями (справа) обеспечивает более надежный контакт. Для крепления винтами: конец одной жилы завернуть колечком, по часовой стрелке, вокруг одного из них, а другой провод вокруг другого. Винты затягивают и проверяют надежность крепления.

Основание вставляем в подрозетник. Провода должны находится с тыла, чтобы не попасть под распорные лапки.

Выравниваем металлический суппорт в гнезде по глубине и горизонтали. Саморезами с одной и другой стороны добиваемся прочной фиксации монтажных лапок в подрозетнике.



Собирается внешний корпус (если он не цельный, а из нескольких частей) и закручиваем фиксирующий центральный винт.





Как подключить двойную розетку

Рассмотрим 3 способа, все работы с отключенным напряжением!

1. Двойную модель, с механизмом в один подрозетник, монтируют точно как одноместную, описанную выше. Важный момент, который нужно учесть, чтобы ошибка не привела к короткому замыканию. Если конструкция оснащена двумя пластинчатыми шинами, фаза и ноль, обеспечивающими контакты двух подключаемых вилок, то в этом случае ошибиться сложно. Но в моделях, содержащих на каждой из шин по 2 клеммы (для удобной установки), очень важно не зажать нулевой и фазный провод в клеммах одной шины (фото справа).
2. От одного входящего кабеля шлейфовым методом. Определяем нужное расстояние между монтажными коробками. Питающий кабель общей сети заводят в одну из коробок.



Подготавливаем дополнительный отрезок кабеля, достаточной монтажной длины и такого же сечения, как и питающий. В подрозетниках делают отверстия, чтоб получился проход, сквозь который просовывают соединяющий шлейф. Зачищают концы от изоляции.

Первым монтируем прибор в подрозетнике с кабелями: питающим и шлейфовым. Конструкции могут иметь: три самозажимные или 3 винтовые клеммы (по два гнезда). Попарно в каждое из них вставляются провода одинакового цвета и они “самозажимаются” (или 3 винта затягиваются отверткой). Проверяется надежность соединений.

Собранную конструкцию аккуратно вставляется в подрозетник. Надо следить, чтобы провода располагались за корпусом и не попали под монтажные лапки. Подключаем второй прибор (от перемычки), аналогично первому, с той лишь разницей что у него по одному проводку на каждый контакт.



Совмещаем суппорты, выравниваем горизонталь и фиксируем монтажными лапками. Закрываем внешней облицовкой и общей рамкой, фиксируем винтами.

 3. Параллельное подключение, для двух мощных потребителей, как правило, выполняется с заземлением. В два подрозетника, находящихся рядом, устанавливают 1-местные розетки, к каждой прокладывается по отдельному питающему кабелю (можно в одну штробу).



Очистить подрозетник от строительного мусора. Зачистить оплетку и осторожно, не повредив, снять изоляцию на каждой из жил, длинной 10 мм. Для удобства, проводники разводят в стороны, загибают вниз.



Установка, выравнивание и фиксация как в предыдущем случае.



Подключение розеток с выключателем

1. Параллельный способ, из распредкоробки прокладывают раздельные силовые и осветительные цепи, можно в одной штробе, сразу на два отдельных прибора (в двухместной рамке). Между ними никаких перемычек не надо, работают независимо друг от друга. Способ самый надежный, подходит для мощных нагрузок ПУЭ (6.2.4).



Схема, с 2-мя клавишами выглядит:

2 и 3 варианты, рассматривают монтаж совмещенного блока розетки-выключателя, например, вместо старого розеточного прибора:

• Здесь все равно не обойтись без прокладывания проводов от подрозетника до лампы;

• Важно, что перемычка в блоке, между включателем и розеткой, состоит из 1 проводника L – фазы (не путать со шлейфом между розеточными механизмами L, N). Это следует из конструкции выключателя потому, что к нему идет (и выходит) только фаза, а ноль (N) никогда не заходит в него, а прокладывается от распредкоробки прямо к люстре (лампе).

2. Розеточное устройство работает только при включенном выключателе. Питающая фаза (L) идет к вводной клемме выключателя, а на выходящую его клемму подсоединяются: — перемычка на клеммный винт (L) розетки и — провод (L), идущий на лампу. Входной ноль (N) идет на нулевой розеточный контакт и туда же, подсоединяется ноль (N) от лампы. В схеме размыкается фаза, поэтому она более надежная, чем третий вариант.



3. Питание (L, N) идет к розетке, а от нее фазная (L) перемычка на включатель. Устройства работают независимо друг от друга, но подключение не корректное, потому что больший участок системы всегда под напряжением. Схема с 2-клавишным выкл.



 Подключение розеток с заземлением

Заземление предназначено для защиты человека от удара током, при касании к корпусу бытовых устройств, особенно в ванне, таких как стиральная машина, бойлер. В новых квартирах заземляющий провод (РЕ) входит в состав трехжильной проводки и имеет специальную желто-зеленую окраску. Подключение к 3-х проводным линиям, аналогично двойным, разница в присоединении к центральной клемме желтого PE провода.



Подключение тройной розетки

Тройной блок, без «земли» шлейфным способом, аналогично двойному.



Согласно ПУЭ (1.7.144), контур заземления должен быть неразрывным, поэтому тройное последовательное подключение, с защитой PE, выглядит следующим образом.











Как подключить комбинированный выключатель и розетку? Проводка комбинированного устройства

Содержание

Что такое комбинированный выключатель/розетка и как его подключить?

Комбинированное устройство представляет собой комбинацию выключателя и розетки в одном корпусе. Встроенный переключатель может быть подключен для управления розеткой в ​​корпусе. Переключатель также может быть подключен через перемычку, где переключатель будет управлять дополнительной точкой нагрузки, такой как точка освещения.

Перед установкой электропроводки комбинированного устройства необходимо знать основные различия между комбинированным защитным контактом GFCI и комбинированной розеткой выключателя. На линейных клеммах обычного комбинированного переключателя и розетки есть отрывной язычок, тогда как в комбинированном устройстве GFCI или AFCI его нет. Кроме того, на комбинированном переключателе / ​​розетке GFCI есть кнопки проверки и сброса, и одна сторона может использоваться в качестве клеммы линии (источника), а вторая — в качестве клемм нагрузки, т. Е. Те точки нагрузки, которые необходимо защитить, должны подключаться к нагрузке. терминалы GFCI.

• Сообщение по теме: Как подключить сигнальный выключатель?

В комбинированном устройстве «Выключатель и розетка» узкое лезвие предназначено для линии (горячее), а более широкое лезвие — для нейтрального. На линии (горячей) стороне имеется неповрежденный ребристый язычок, который можно снять, если переключатель необходим для управления дополнительной нагрузкой, в противном случае можно добавить перемычку между клеммой нагрузки переключателя и нижней клеммой линии (при удалении плавник), следовательно, он будет контролировать розетку в корпусе.

На следующей диаграмме показаны рабочие операции комбинации двух выключателей и розеток.

На следующих рисунках показаны различные виды комбинированного выключателя и розетки.

В сегодняшних уроках по электромонтажу мы покажем, как подключить и установить комбинированный выключатель и розетку в жилых помещениях для управления точкой освещения, добавить розетку к существующему комбинированному устройству, подключить выключатель и розетку от разных источников, добавление комбинированного выключателя/розетки с защитой GFCI и использование переключателя в комбинированном устройстве для управления розеткой в ​​нем.

• Запись по теме: Как подключить розетку? Схемы подключения розеток

Подключение лампочки с комбинированным выключателем и розеткой

На этой простой схеме подключения комбинированный выключатель и розетка подключены к источнику питания 120 В переменного тока через автоматический выключатель. Отрывной язычок цел, поэтому линия (горячая) подключена к (единственной) одной латунной клемме со стороны линии. Нейтраль подключается к нейтральной серебряной клемме. Латунная клемма нагрузки переключателя и нейтраль подключены к лампочке.

Таким образом, встроенный выключатель управляет точкой освещения, а розетку можно использовать для других нагрузок и подключать через вилки.

Кроме того, не забудьте выполнить надлежащее заземление и заземляющие соединения в соответствии с вашими местными кодами.

Сопутствующая проводка:

• Как подключить розетку GFCI? – Схемы электрических соединений GFCI
• Как подключить розетку AFCI? – Схемы электрических цепей AFCI

Подключение розетки к комбинированному выключателю и розетке

На этой схеме подключения встроенный выключатель в комбинированном устройстве управляет точкой освещения, тогда как розетка может использоваться для других нагрузок. Чтобы добавить дополнительную розетку к комбинированному устройству, просто соедините клеммы линии, нейтрали и заземления, как показано на рисунке ниже. Используйте тугие проволочные гайки для соединений кабелей и проводов.

Похожие сообщения:

• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный выключатель и розетку AFCI

Комбинированное устройство, в котором выключатель и розетка управляются разными источниками

На этой схеме подключения встроенный выключатель управляется отдельным источником (т. е. проводами от разных выключателей), а розетка подключена ко второму источнику. Для этого просто удалите отрывной ребро между линейными клеммами и подключите верхнюю клемму к первому источнику, а нижнюю линейную клемму ко второму источнику.

Нижняя нейтраль должна быть подключена к источнику двумя нейтральными проводами, а коммутационная нагрузка должна быть подключена к точке нагрузки, т. е. к вентилятору, лампочке и т. д. вашей существующей или новой комбинированной розетке с выключателем, то такой вид проводного соединения невозможен.

Похожие сообщения:

• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?

Электромонтаж комбинированного устройства, в котором встроенный переключатель управляет розеткой в ​​нем

В этом проводном соединении встроенный переключатель управляет розеткой в ​​корпусе комбинированного устройства. Чтобы выполнить эту проводку, просто удалите отрывной язычок между двумя горячими клеммами (горячая сторона). Теперь возьмите перемычку и соедините клемму нагрузки переключателя с нижней клеммой со стороны линии (как показано на рис. ниже). Наконец, подключите нейтральный и заземляющий провод, как показано на рис.

Таким образом, встроенный переключатель управляет операциями включения/выключения розетки в комбинированном устройстве. Обратите внимание, что если между двумя клеммами линии нет отрывного ребра, это соединение невозможно.

Подключение комбинированного выключателя и розетки с защитой GFCI

Как обсуждалось в предыдущем посте, любая розетка, выключатель и комбинированное устройство, подключенные к стороне нагрузки GFCI, защищены от замыканий на землю.

Как показано на следующей схеме подключения, комбинированный выключатель и розетка, обычная розетка и выключатель подключены к стороне нагрузки GFCI, следовательно, все они защищены GFCI.

Имейте в виду, что если мы подключим все эти розетки и выключатели к линейной стороне GFCI, они вообще не будут защищены GFCI.

Похожие сообщения: Как подключить 3-позиционный комбинированный выключатель и заземленную розетку?

Общая информация о электрических розетках:

Примечание. Мы использовали красный цвет для горячего, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. д.

• Используйте провода калибра 14 и 12 для автоматических выключателей на 15 и 20 А.
• 15A и 20A GFCI может быть установлен только на автоматический выключатель на 15-20A и 20A (но не на 15 и 30A) соответственно.
• Латунные винты должны быть подключены к горячему (линейному, токоведущему или фазному) проводу (черному, коричневому или красному).
• Серебряные винты должны быть подключены к нейтральному проводу (белому или синему)
• Зеленый винт должен быть подключен к заземляющему проводу (зеленому/желтому или голому)
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется в розетках 240В.
• Если в розетке четыре штыря, то нужен нейтральный провод, а четыре провода от выключателя должны быть подключены к розетке, т. е. 2 горячие линии (линия 1 и линия 2), нейтральный провод и провод заземления.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

• Выключите главный автоматический выключатель, чтобы убедиться, что питание ВЫКЛЮЧЕНО, прежде чем подключать розетку.
• Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие руководства по установке электропроводки

• Электропроводка распределительного щита с УЗО (устройством защитного отключения)
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Цепь проводки отеля — Цепь индикатора звонка для Hotelling
• Схема электропроводки общежития и работа
• Схема проводки Godown — схема проводки туннеля и работа
• Разница между автоматическими выключателями MCB, MCCB, ELCB и RCD
• Еще больше инструкций по установке и установке электропроводки

URL скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Руководство по подключению выключателей и розеток | База знаний

Пожалуйста, внимательно прочтите эти инструкции перед тем, как приступить к работе. Храните их в надежном месте на случай, если они понадобятся вам в будущем. Вы должны установить электрические аксессуары в соответствии с последними правилами электропроводки EE — BS7671: Требования к электрическим установкам и любыми другими соответствующими правилами техники безопасности.

Если у вас есть какие-либо сомнения относительно выполнения этих инструкций, обратитесь к квалифицированному электрику.

Прежде чем начать

1.   Выключить питание. Удалите соответствующий предохранитель или выключите соответствующий автоматический выключатель.

2.   Убедитесь, что никто другой не сможет снова подключить питание, пока вы работаете.

3.   Если вы заменяете существующий фитинг, снимите его сейчас.

4.   Очистите внутреннюю часть любой имеющейся монтажной коробки, удалите мусор и пыль.

5.    Убедитесь, что все имеющиеся крепежные винты затянуты и не выступают.

6.   Убедитесь, что вы используете кабель правильного номинала и типа.

7.   Перед подключением убедитесь, что вы понимаете расположение клеммных соединений. Они могут различаться в зависимости от фурнитуры.

Цвета проводки для Великобритании и Ирландии

Эти инструкции по установке применимы только к установкам в Великобритании и Ирландии.

Ирландия
Двойной кабель и кабель заземления: Коричневый = под напряжением        Гибкий кабель: Синий = нейтральный

Соединенное Королевство
Важное примечание: изменение цвета проводки
Установки, подключенные после 1 апреля 2004 г., могут быть подключены с использованием цветов, согласованных с ЕС, для проводников питания двойного кабеля и кабеля заземления. Старые цвета перестали использоваться с 1 апреля 2006 года. Цвета гибких кабелей остались без изменений.

Старые цвета: Красный = живой
Черный = нейтральный

Новые цвета:  Коричневый = живой
Синий = нейтральный

1-клавишный однопозиционный переключатель (6 А)

1-клавишный двухпозиционный переключатель (6 А)

2-клавишный двухпозиционный переключатель (6 А)

3-клавишный двухпозиционный переключатель (6 А)

Подключение переключателя

Шаг 1

Подсоедините провода к аксессуару, следуя инструкциям на электрической схеме. Убедитесь, что медные жилы кабеля вставлены в клеммы. При необходимости зачистите кабель. Удалите все торчащие жилы кабеля. Затяните винты клемм, чтобы закрепить провода.

Шаг 2

При необходимости подсоедините фиксированный провод заземления к клемме заземления на аксессуаре. Подсоедините короткий провод от клеммы заземления аксессуара в настенной коробке к клемме заземления на аксессуаре. Закройте любой оголенный провод заземления зелено-желтой оболочкой.

Шаг 3

Прикрепите аксессуар к стене с помощью прилагаемых крепежных винтов. Убедитесь, что кабели в коробке ничем не зажаты.

Шаг 4

Замените соответствующий предохранитель или включите соответствующий автоматический выключатель. Включите сетевой выключатель.

Приобретите нашу серию выключателей

Одинарная розетка с выключателем (13 А)

2-местная розетка с выключателем (13 А)

Соединительный блок с предохранителем на 13 А

Все наши стандартные диммеры рассчитаны на максимальную мощность 250 Вт. диммеры задней кромки, которые подходят для ламп накаливания, галогенных ламп хорошего качества и диммируемых ламп CFL. Они также подходят для качественных диммируемых электронных трансформаторов и качественных диммируемых светодиодных ламп.

Обратите внимание, что наши диммеры задней кромки мощностью 250 Вт несовместимы с противопожарным оборудованием JCC 7 Вт, но по запросу мы можем поставить подходящий модуль передней кромки.

Наши диммерные выключатели являются двухпозиционными, т.е. могут использоваться для переключения света с одного или двух мест, но другой переключатель должен быть стандартным тумблером, тележкой или фиктивным диммером включения/выключения.

1 . Подсоедините кабель, как показано на электрической схеме.

2. Аккуратно отрежьте наружную оболочку кабеля и отогните ее до необходимой длины.

3. Снимите лишнюю внешнюю оболочку, чтобы открыть экран в медной оплетке.

4. Сверните экран поверх внешней оболочки. Обрежьте короткую часть внутренней изоляции, чтобы обнажить внутренний сердечник.

5 . Установите диммеры, убедившись, что провода не зажаты между пластиной и коробкой.

6. Закрепите пластину прилагаемыми винтами. Не перетягивайте крепежные винты.

7 . Снова подключите источник питания и проверьте переключатель.

8. Светорегулятор издает легкий жужжащий звук. Это нормально. Это вызвано катушкой подавления радиопомех.

Как подключить телефонную розетку

1. Главные телефонные розетки должны устанавливаться уполномоченным инженером.

2. Вы можете использовать дополнительные розетки для добавления добавочных телефонных номеров. Они могут быть подключены к главной розетке или к существующей вторичной розетке, максимум до 5 удлинительных розеток.

3. Для этой розетки требуется монтажная коробка глубиной не менее 25 мм.

4. Подсоедините кабели, как показано на электрических схемах.

5. Соедините клеммы 4-жильным телефонным кабелем. Соедините клеммы 2,3,4 и 5 существующей розетки с клеммами 2,3,4 и 5 новой розетки.

6.  Используйте кабель одного цвета для одного и того же разъема на каждой розетке. Фактические цвета не важны. Расположите каждый провод, как показано на схеме, оставляя 12 мм выступа. Вставьте провод в разъем, как показано ниже. Удалите лишнюю проволоку.

7. Если розетка имеет металлическую переднюю панель и оснащена клеммами заземления, вы должны соединить клемму заземления на розетке с клеммой заземления в настенной коробке.

Как подключить коаксиальную розетку

1. Аккуратно разрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.
2. Удалите лишнюю внешнюю оболочку, чтобы открыть экран в медной оплетке.
