как управлять освещением из нескольких мест — Блог — EKF

Выключатели освещения

Один из самых распространённых видов выключателей освещения — это механический клавишный выключатель с одной, двумя или тремя клавишами.

Клавиши выключателя ещё называют кулисами или качающимися рычагами.

Выключатель просто включает и выключает свет. Переключатели на два направления — «проходные выключатели», которые внешне выглядят как обычные выключатели, монтируются парами. Их используют, чтобы управлять освещением из двух мест, обычно вверху и внизу лестницы. Можно установить и третий — промежуточный переключатель, чтобы включать и выключать свет из трёх мест.

Выключатели для скрытой установки можно устанавливать в стандартной монтажной коробке, утопленной в стену (скрытая установка), или на поверхности стены в специальной пластмассовой коробке для накладного монтажа, если она предусмотрена в конкретной серии изделий.

Выключатели накладного монтажа устанавливаются непосредственно на стену без дополнительной монтажной коробки.

Кроме простого включения и выключения, выключатель-регулятор (диммер или светорегулятор) будет менять по вашему желанию интенсивность освещения. У некоторых моделей одна круглая ручка действует одновременно как выключатель и как регулятор. У других, клавишных (кнопочных), одна клавиша — это выключатель, а другая — регулятор светового потока.

Как выбрать выключатель

Наиболее распространены модели универсальных цветов — белого и кремового, они подходят к любому интерьеру. Если вы хотите сделать выключатель дизайнерским элементом, то можно подобрать уникальные оттенки механизмов и рамок. Последние изготавливают из пластика, стекла, алюминия.

Выключатели с подсветкой легко найти в темноте — в их механизме находится светодиодная или маломощная неоновая микролампа. Чтобы избежать мерцания (вспыхивания) светодиодных или компактных люминесцентных ламп освещения в выключенном состоянии, обычно не рекомендуется применять их с такими выключателями. Однако существуют способы устранить эту проблему. О них мы расскажем ниже.

Простой выключатель

Осмотрите выключатель. К нему подходят два изолированных провода.

Простой выключатель имеет только клеммы L и 1. Устройство клемм этих изделий аналогично устройству розеточных клемм. Фазный провод (проверьте с помощью индикаторной отвёртки) подключается к клемме L. «Вход», часто дублируется стрелкой, направленной к центру выключателя. Провод, идущий к нагрузке — светильнику, подключается к клемме 1. «Выход», часто дублируется стрелкой, направленной от центра выключателя.

На механизме или суппорте изделия обычно обозначен верх (top), чтобы при сборке клавиша заняла правильное положение. Устройство будет работать и в перевёрнутом состоянии, но правильное положение клавиши позволяет узнать, включён выключатель или нет, даже если лампочка освещения перегорела.

Иногда можно встретить выключатель освещения, к которому подсоединены два провода и который работает как одинарный выключатель, но имеет при этом три клеммы.

Это устройство на два направления, которое подключено для однолинейного использования, т. е. используется на одно направление, что совершенно безопасно.

Проходной выключатель (переключатель на два направления)

Переключатель на два направления будет иметь по крайней мере по одному проводнику в каждой из своих трёх клемм. В зависимости от положения клавиши клемма L соединяется либо с клеммой (1), либо с клеммой (2). Для правильного подключения нового механизма следует записать соответствие проводников на старом выключателе перед его отсоединением. Другой простой способ — отсоединять по одной жиле и подсоединять её к соответствующей клемме нового выключателя до отсоединения следующей жилы.

Двухклавишные выключатели

Двухклавишный или двойной выключатель используется для управления двумя светильниками или двумя группами светильников. Возможны два варианта его исполнения.

Обычно электрические элементы объединены в одном механизме.

В некоторых сериях двухклавишное устройство представляет собой комбинацию двух независимых друг от друга механизмов. В этом случае необходимо соединить между собой дополнительной перемычкой клеммы для подключения фазного провода.

Диммер вместо клавишного выключателя

Осмотрите клавишный выключатель для определения типа его подключения. Выключатель-регулятор (диммер) должен соответствовать этому подключению.

Будьте внимательны при выборе диммера!

Проверьте его соответствие вашему светильнику — мощность и типы нагрузки: лампы накаливания, галогенные лампы с электронным или ферромагнитным трансформатором, диммируемые светодиодные или люминесцентные лампы. При выборе мощности диммера нужно помнить, что паспортное значение указывается для одиночной установки в бетонную или кирпичную стену. Когда диммер устанавливается в тонкостенные перегородки из гипсокартона и т. п., его мощность снижается примерно на 15 % из-за ухудшения теплоотвода.

Не используйте диммер с обычными (недиммируемыми) светодиодными или люминесцентными лампами!

Выключатели с подсветкой в системе освещения с энергосберегающими лампами

С появлением компактных люминесцентных, а впоследствии и светодиодных ламп освещения многие домовладельцы столкнулись с проблемой их мерцания в выключенном состоянии при использовании выключателей с подсветкой. Дело в том, что при разомкнутых контактах устройства через элемент подсветки — светодиод или неоновую лампу — продолжает протекать очень маленький ток (0,15-0,3 мА). Он вызывает свечение элемента подсветки, а также постепенно заряжает конденсатор — неотъемлемую часть схемы любой энергосберегающей люминесцентной или светодиодной лампы. При заряде конденсатора напряжение на нём растёт и в определённый момент достигает уровня, достаточного для запуска основной схемы лампы. Энергии, запасённой в конденсаторе, хватает только на короткую вспышку. Он разряжается, и процесс повторяется вновь.

Это снижает ресурс лампы, да и находиться в помещении с такой лампой некомфортно. Чтобы решить эту проблему, необходимо исключить заряд конденсатора лампы при свечении элемента подсветки. Это можно сделать двумя способами:

подключить светильник через промежуточное реле,
заменить такой выключатель переключателем с подсветкой, подключив его элемент подсветки нестандартным образом.

Использование промежуточного реле

Электромагнитное реле на ток 10-16 А следует подключить так, чтобы выключатель с подсветкой управлял катушкой реле (выводы А1, А2), а силовые контакты реле подавали питание на лампу освещения при включении выключателя.

Современные реле достаточно компактны, их легко разместить в корпусе светильника или в люстре под декоративным колпаком, который закрывает узел крепления к потолку и монтажные клеммы.

Замена выключателя переключателем на два направления

При наличии в установочной коробке нулевого рабочего проводника (нейтрали) в качестве выключателя с подсветкой можно использовать переключатель на два направления с подсветкой.

Обычно элемент подсветки подключается параллельно контактам выключателя. Чтобы исключить заряд конденсатора энергосберегающей лампы, необходимо подключить элемент подсветки нестандартным образом. Это возможно, только если элемент подсветки переключателя подсоединён гибкими проводниками.

Один провод элемента подсветки подключается к одной выходной клемме переключателя, а другой, с помощью подходящей монтажной клеммы, — к нейтрали. Саму монтажную клемму разместите в установочной коробке, за механизмом переключателя. Теперь при выключенном освещении питание подаётся только на элемент подсветки. При включении освещения подсветка гаснет, и питание подаётся на лампу.

Установка выключателей

Выключатели освещения должны устанавливаться в относительно доступных местах — обычно где-то около двери примерно на уровне плеча или пояса. Правила электромонтажных работ запрещают установку устройств в пределах доступа от раковины, ванны или душа. Методы прокладки кабеля и крепления монтажных коробок аналогичны тем, которые используются при установке розеток.

Основные схемы управления освещением

На рисунке показана тыльная сторона выключателя с пружинными клеммами. Зелено-жёлтую жилу подсоедините к клемме заземления светильника (люстры). Если такая клемма отсутствует, то просто заизолируйте конец провода в светильнике.

Замена выключателей
Замена неисправного изделия сводится в основном к подсоединению имеющихся жил к новому выключателю. При этом необходимо проследить, чтобы всё было сделано точно так же, как в старом устройстве.

К лампам накаливания выключатели с подсветкой подключаются аналогично моделям без неё. При монтаже или подсоединении проводов к устройству может понадобиться снять клавишу. Для этого аккуратно подденьте её отвёрткой сбоку. У многих выключателей имеются специальные пазы, которые облегчают эту операцию.

Проверьте, совместим ли новый выключатель со старой монтажной коробкой. В противном случае вам придётся её заменить. Если можно воспользоваться старой коробкой, крепите изделие старыми крепёжными винтами.

Если вы хотите поменять накладной выключатель на встраиваемый, снимите старое устройство, приложите монтажную коробку к месту расположения и обведите её по контуру. Вырубите стену на глубину новой коробки и закрепите её на кладке.

Будьте очень осторожны — не повредите имеющуюся проводку!

При использовании ламп накаливания выключатели с подсветкой подключаются аналогично устройствам без неё.

Отключение электроэнергии

Всегда выключайте соответствующий автомат, перед тем как разбирать выключатель.

Управление освещением из нескольких мест

Бывают ситуации, когда удобно иметь возможность включать и выключать свет из двух мест, например, в начале и в конце длинного коридора или лестницы.

Освещение с двухсторонним управлением

Единственное отличие установки светильника с двухсторонним управлением от обычного — это схема подключения выключателей (переключателей).

Установите светильник и оба переключателя на два направления, затем проложите кабель с жилами сечением 1,5 мм2 от источника электроэнергии к светильнику и от него до ближайшего переключателя.

Не подключайте новую проводку к осветительной цепи до завершения работ.

Проложите между переключателями кабель с жилами сечением 1,5 мм².
К клемме L первого переключателя (левый на схеме) подсоединяется фазная жила от источника — распределительной коробки или щитка, а к клеммам 1 и 2 — две жилы, соединяющие его с другим переключателем.
Во втором переключателе подсоедините две жилы, идущие от первого переключателя, к клеммам 1 и 2, а клемму L соедините с фазной клеммой светильника.

Подключите также жёлто-зелёную жилу к заземляющей клемме светильника (если её нет, то заизолируйте её конец), а голубую жилу — к клемме нейтрали.
Удостоверьтесь, что напряжение отключено, и подсоедините всю новую проводку к щитку либо к сети в распределительной коробке.

Проверьте новую проводку!

Освещение с трёхсторонним управлением

Добавив промежуточный переключатель к описанной выше цепи, можно управлять светильником из трёх мест.

Этот переключатель ставится в разрыв соединительных проводов между двумя другими переключателями.

В одном положении клавиши промежуточного переключателя клемма L1 замыкается с клеммой 3, клемма L2 — с клеммой 4.
В другом положении клавиши: L1 — с клеммой 4, а L2 — с клеммой 3.

Фазные клеммы L1 и L2 соединяются с клеммами 1 и 2 первого переключателя на два направления, а выходные клеммы — с клеммами 1 и 2 второго переключателя на два направления. При необходимости можно увеличить количество точек управления, добавляя в схему промежуточные переключатели.

Схема управления освещением из трёх мест

Цепь питания светильника разомкнута. Нажатие на клавишу любого переключателя включит светильник.
Нажата клавиша промежуточного (среднего) переключателя, цепь замкнута, светильник включён. Красной штриховой линией показано протекание электрического тока. Нажатие на клавишу любого переключателя выключит светильник.

Как выбрать диммер — установка выключателя с регулировкой

Бытовые технические устройства, к которым относятся диммеры, делают жизнь более комфортной. Выключатель с регулировкой яркости света внешне не отличается от обычного, но переводит управление освещением на новый уровень. Если установить диммер, не нужны выключатели с двумя или тремя клавишами, а также становятся бессмысленными дорогие светильники с установленными для них контроллерами. Возможность плавного регулирования потока света продлевает срок эксплуатации осветительных приборов и помогает экономить электроэнергию.

Функция такого выключателя – регулировать уровень освещенности, постепенно снижая или увеличивая его. Устройство помогает создавать полумрак или включить искусственный свет на максимум. Впервые подобное устройство было изготовлено в конце XIX века и применялось в театрах. Сегодня оно успешно монтируется в квартирах и домах, используется в местах общего пользования.

Диммер включает и отключает световые приборы при помощи изменения напряжения в диапазоне от 0 до 220 вольт. Прибор может включать или выключать свет, регулировать яркость по таймеру в установленное время. Также возможно создание эффекта присутствия, когда свет зажигается в разное время и при отсутствии в доме хозяев имитирует их наличие. Новые модели позволяют управлять голосом или дистанционно. Устройства интегрируются в систему «умный дом» и делают жизнь действительно комфортнее.

Устройство выключателя с регулировкой яркости света

Схемы работы у диммеров похожи. Разница лишь в том, присутствуют ли элементы, придающие управлению большую плавность и стойкость нижних пределов. Раньше регуляторы были только реостатными, работали за счет изменения сопротивления: когда показатель повышался, сила тока падала, выключая постепенно свет, и наоборот. Реостатные модели не слишком экономят энергию и не делают переключение плавным. Из-за этого светильники могут мерцать и не выдерживать устанавливаемый уровень яркости.

Сейчас диммеры в основном работают на базе симистора. Чтобы свет включился, к устройству должен подаваться ток, создающий напряжение между электродами. Потенциометр заряжает конденсатор и изменяет фазовый угол. Когда нужной уровень достигается, открывается симистор, походит ток. При снижении сопротивления светильник светит более ярко. При отрицательной волне процесс аналогичен. Симисторные регуляторы более стабильны в работе, имеют больший срок службы, они более надежны, практичны, экономичны.

Какие бывают светорегуляторы

Диммеры различаются по принципу работы, особенностям конструкции и видам оборудования для регулирования, а также их отличает тип ламп, с которыми они могут работать.

По типу конструкции регуляторы бывают:

модульные;
моноблочные;
коробочные.

Модульные устанавливают в распределительных щитах, чаще используют такие приборы в местах общего пользования, например, на лестничных клетках. Они работают с лампами накаливания, а также с галогенными, имеющими понижающий трансформатор. Управление производится кнопкой или клавшей. Если нажать на неё быстро, светильник включается или выключается. А если держать палец на ней в течение нескольких секунд, то можно отрегулировать поток света.

Коробочные регуляторы устанавливаются в коробки для розеток или выключателей. Они управляют лампами накаливания и галогенными без необходимости установки понижающих трансформаторов. Управление производится кнопкой, устанавливаемой на прибор. Устройство монтируют, как обычный выключатель, обязательно соблюдая полярность.

Моноблок – это единый, цельный блок, который ставят в коробку, как и обычный переключатель. Бывают разных размеров, цвета и вида, так что можно подобрать вариант под каждый дизайн помещения. Например, есть винтажные диммеры. Такие выключатели из-за их компактного размера можно поставить в перегородку небольшой толщины, куда обычные светорегуляторы просто не помещаются. Моноблоки подключаются в разрыв фазной цепи нагрузки.

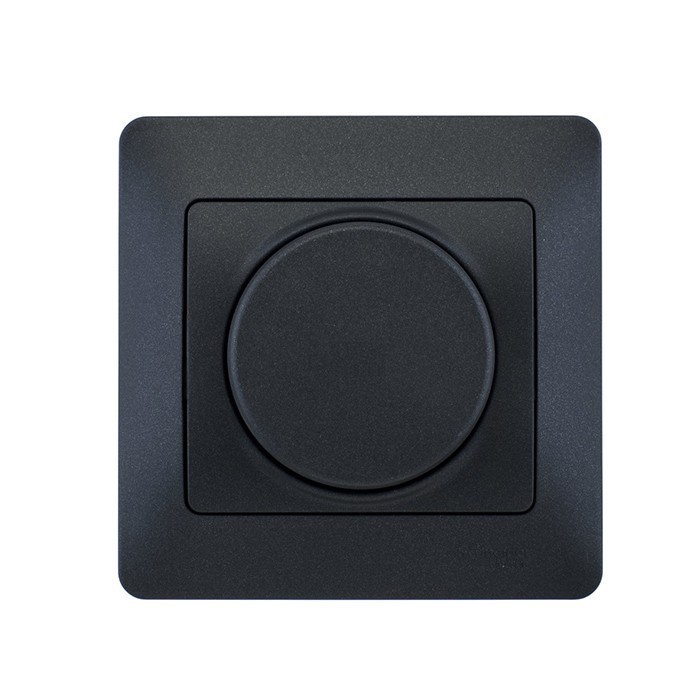

Моноблочные выключатели бывают разных видов: клавишные, нажимно-поворотные, поворотные, сенсорные, с дистанционным управлением.

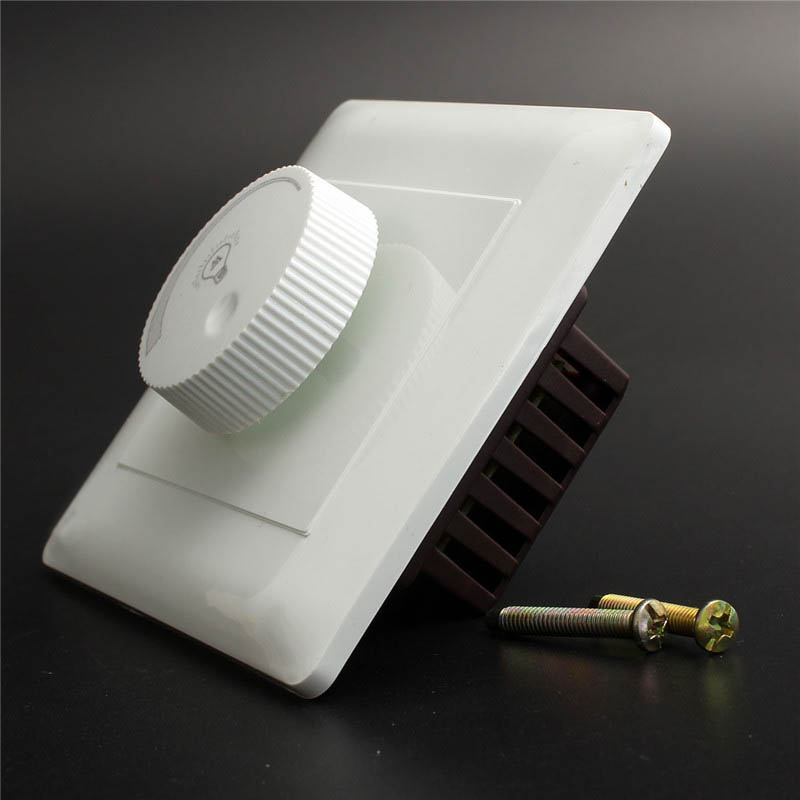

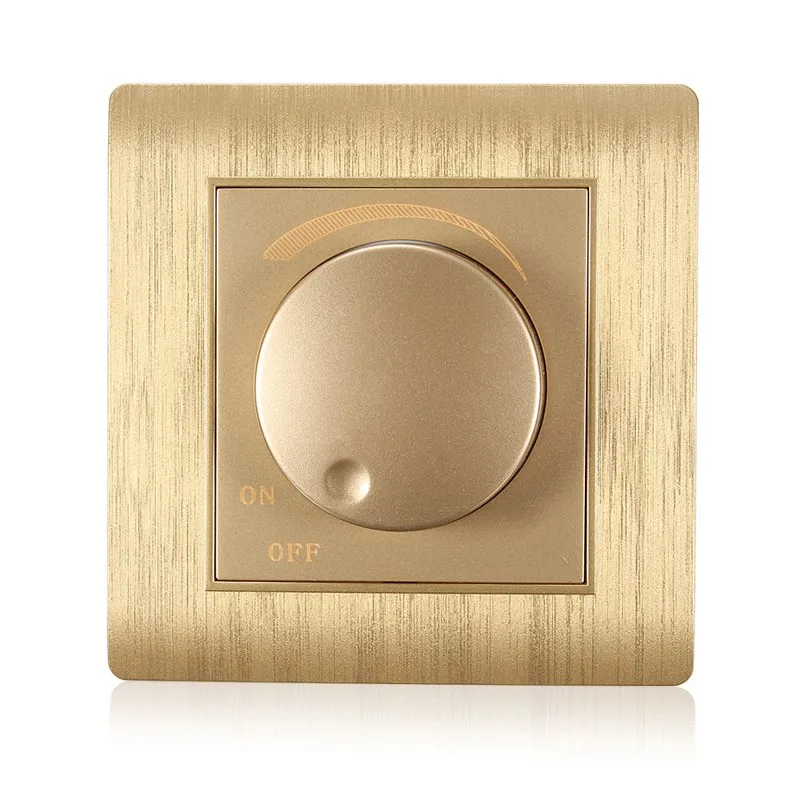

Самый простой – крутящийся выключатель света. Это механическая регулировка. Конструкция стоит недорого, но предоставляет не слишком широкие возможности. Например, нельзя запомнить установленный режим освещения и уровень яркости. Есть нажимные регуляторы, которые позволяют зафиксировать степень светового потока.

Клавишные, кнопочные переключатели более сложны и имеют больший набор функций. Самые продвинутые – сенсорные регуляторы. Они передают команды по радиочастотам или через ИК-порт.

Также регуляторы яркости различаются набором функций. У некоторых есть таймеры, позволяющие настраивать индивидуальный режим включения, выключения и интенсивности светового потока. Есть модели, которые можно запрограммировать и создать эффект присутствия. Некоторые управляются дистанционно при помощи пульта. Самые продвинутые модели включаются в систему «умного дома» и имеют дополнительные функции.

Различаются они и по дизайну. В основном они не отличаются по виду от стандартных выключателей, имеют такой же размер и оформление внешней панели. Предлагаются разнообразные варианты. Например, продаются устройства в ретро-стилистике. Вместе с ретро-лампами они смотрятся гармонично, но позволяют при этом не отказываться от современного уровня комфорта в угоду дизайну.

Какие лампы подходят к диммеру

Не все устройства универсальные. Каждое предназначено для управления каким-либо типом ламп. Если установить его с источниками света, к которым он не подходит, это, во-первых, выведет из строя сам прибор. Во-вторых, испортит лампы. В-третьих, может сломать всю существующую систему электроснабжения квартиры или дома, а также создаст помехи для работы других электроприборов.

Для ламп накаливания и галогенок стандартного напряжения подходят почти все диммеры. Но снижение напряжения изменяет цвет светового потока. Когда оно минимально, появляется красный оттенок, неприятный и даже вредный для глаз. К тому же при низком напряжении светильники мерцают, что также опасно для зрения.

С галогенными лампочками низкого напряжения (до 24 В) нужны выключатели, которые работают с понижающими трансформаторами. Если предусмотрен электронный трансформатор, с ним будет работать светорегулятор с маркировкой С. Диммеры для регулирования светильников с понижающими или электронными трансформаторами чувствительны к перепадам напряжения в сети, что сокращает время их службы.

У диммеров для люминесцентных ламп есть пусковое устройство, преобразующее подающую частоту, изменяющее силу тока для регулировки яркости светильника.

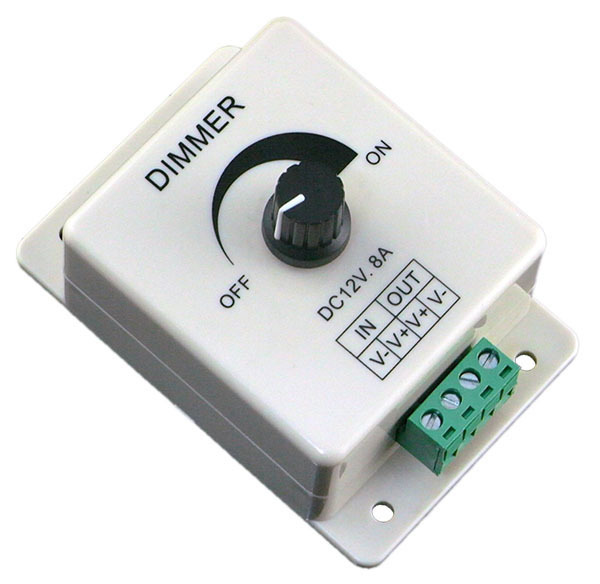

Диммеры для светодиодов работают по принципу широтно-импульсивной модуляции. Чтобы регулировать степень освещения, изменяется длительность импульсов тока, подаваемых на светодиоды. Из-за того, что частота импульсов достигает 0,3 МГц, лампы не мерцают, световой поток безопасен для глаз.

Чтобы понять, с какими лампами работает регулирующее устройство, нужно посмотреть на маркировку:

R – устройство совместимо с лампами накаливания с «омной» или «резистивной» нагрузкой;
L – устройство работает с понижающими напряжение трансформаторами;
C – прибор может работать с электронным трансформатором.

Также предусмотрена маркировка для устройств, которые можно монтировать для энергосберегающих и люминесцентных лампочек.

Также маркировка, допускающая применение светорегуляторов, указывается на самих источниках освещения, на их упаковке или в сопроводительных документах.

Плюсы и минусы диммеров

Плавный выключатель света запускает систему освещения постепенно, без резких переходов. Это продлевает срок эксплуатации светильника. Причем время службы из-за установки светорегулятора может увеличиваться до 40 процентов по сравнению с традиционным выключателем. Такие исследования проводились для традиционных ламп накаливания.

Диммеры включаются в систему «умный дом» и позволяют производить регулирование напряжения не только люстр и подобных светильников, но и электроприборов, например, утюга или чайника. Это значительно расширяет возможности их использования и повышает комфорт.

Светорегуляторы используют при оформлении помещения. Они помогают точечно подсвечивать определенные участки или зоны. Регулируемое освещение предоставляет возможность для создания световых панно. Разная интенсивность светового потока интересно смотрится и в маленьких комнатах, и в просторных залах. Эта возможность реализуется в домашних и общественных интерьерах.

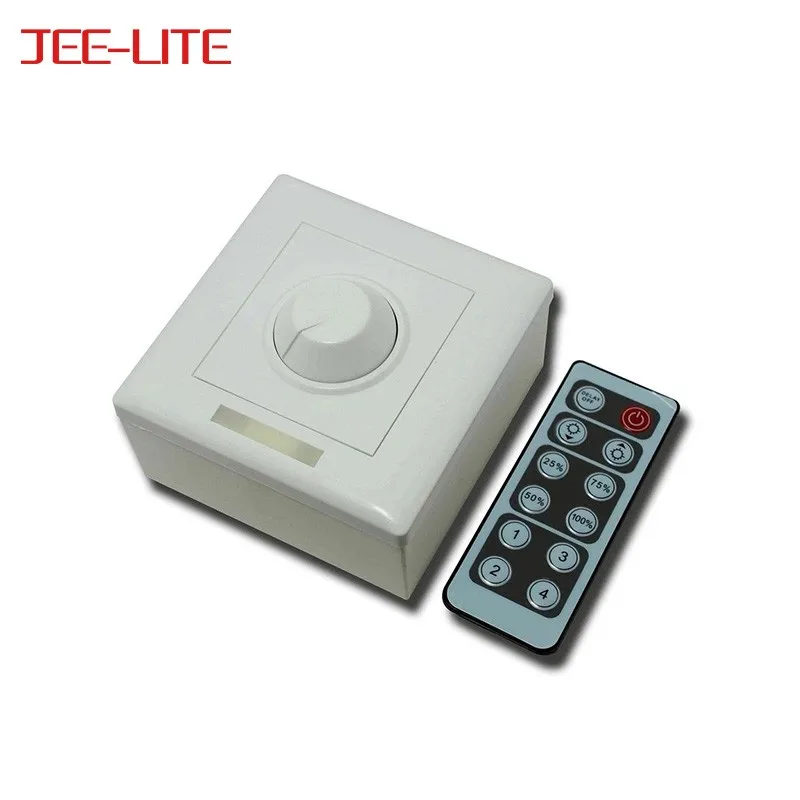

Современные модели позволяют управлять освещением, не нажимая и не вращая сам выключатель. Для этого достаточно голоса. Также есть модели с пультом. Это удобно, например, для включения или выключения ламп из постели.

Но есть у светорегуляторов недостатки и ограничения. К примеру, они не работают с некоторыми типами источников света, особенно с теми, у которых есть дополнительные устройства, драйверы, ЭПРА и др.

Мощность лампочек должна соответствовать мощности диммера. Понижающие трансформаторы могут не срабатывать или работать не так, как от них ожидается. Для лампочек накаливания установка диммера не имеет большого смысла, так как при снижении яркости расход электричества не уменьшается. Электроэнергии при работе этого регулятора требуется не меньше, просто она переходит в тепловую, но расходуется так же.

Из-за диммеров могут появиться помехи в работе радио или электроприборов. Если принято решение устанавливать переключатели с регулированием яркости, необходимо тщательно продумать всю схему расстановки и подключения электроприборов в доме. Подключать приспособление должен только электрик, человек, обладающий необходимыми знаниями и навыками.

Инструкция по монтажу регулятора света

Диммеры встраивают в разрыв цепи питания, чтобы они регулировали напряжение, которое подаётся на источник света. Существует три схемы подключения устройства.

Самая простая схема – подключить стационарное приспособление, управлять которым нужно в одном месте. Но также есть схема подключения с возможностью регулировки с двух точек. Это удобно в спальне, где включать свет можно у двери, а выключать – в постели. И наоборот.

Универсальный вариант – схема с регулировкой освещения с одного места, а включение и выключение – с двух. Если помещение большое, можно сделать подключение с тремя точками, в которых производится управление освещением. Регуляторы могут быть проходными, то есть при нахождении в одной части помещения включается свет, а одновременно с этим он выключается в других частях.

Устройство обычно подключают напрямую к выключателю. Сначала снимают внешнюю панель, затем вынимают выключатель из коробки, провода отсоединяют от клемм. Потом к клеммам светорегулятора присоединяют провода, диммер ставят на место выключателя и закрывают его декоративной рамкой.

Есть несколько условий, которые необходимо учитывать при подключении:

есть минимум нагрузки, обычно это 40 ватт, ниже которого прибор просто не будет работать; нагрузка может снижаться, если перегорела лампочка или стали хуже контакты;
нагрузка не должна быть выше разрешенной, если нужна большая нагрузка, нужно подключение усилителей мощности для коммутации приборов до 1,8 кВт;
при повышении температуры воздуха более 25 градусов устройства могут перегреваться и выходят из строя;
если подключить индуктивную и емкостную нагрузку одновременно, прибор может сломаться.

Светорегуляторы на ставят в помещениях с большим количеством людей и там, где светильники не стационарные, а постоянно меняют своё место установки.

С соблюдением всех правил подключения и учетом ограничений это приспособление значительно повышает удобство и комфорт.

Как установить диммер — освещение своими руками

Как установить диммер за несколько простых шагов

Привет, самодельщики! Поговорим о диммерах. Помимо потрясающего стиля и возможностей создания настроения, переход на диммерный выключатель — отличный способ сэкономить энергию и продлить срок службы ваших лампочек. Кроме того, диммерные выключатели позволяют вам получить именно то освещение, которое вы хотите для своего помещения, позволяя вам регулировать атмосферу по своему усмотрению.

Вам может быть интересно узнать, можно ли установить диммер самостоятельно, и ответ — да! Следуйте инструкциям, и мы ответим на некоторые из наиболее распространенных вопросов о диммерных переключателях и предоставим пошаговые инструкции по установке.

Выбор правильного переключателя

Прежде всего, нам нужно убедиться, что вы выбрали правильный переключатель.

Какой выключатель вам понадобится — с нейтральным проводом или без нейтрального провода — зависит от того, есть ли в вашем доме нейтральная проводка. Чтобы получить представление, проверьте, в каком году был построен ваш дом. Если он был построен в середине 1980-х или позже, он, вероятно, имеет нейтральные провода. Дома, построенные ранее, обычно не имеют нейтральных проводов, а это означает, что вам понадобится выключатель без нейтрального провода.

Если вы не уверены, есть ли у вас нейтральная проводка или нет, вы можете проверить распределительную коробку на задней стороне выключателя света в вашем доме, выполнив следующие действия:

Примечание: Вам понадобится отвертка с плоской головкой.

1.) Отключите питание выключателя, который вы заменяете.

2. ) Подтвердите отсутствие питания в цепи, включив и выключив переключатель.

3.) Снимите настенную панель существующего выключателя, отвинтив ее.

4.) Отвинтите существующий выключатель от распределительной коробки и медленно вытащите его из стены.

5.) Не отсоединяйте провода от выключателя. Сфотографируйте проводку для справки.

6.) Если вы видите белый провод или их группу, значит у вас в доме нулевой провод. Вы должны увидеть четыре провода, подключенные к существующему коммутатору.

Черный/красный провод (нагрузка) — этот провод обычно черного/красного цвета. Он идет от одного терминала на вашем существующем выключателе к вашему светильнику.
Черный провод (линия) — этот провод выходит из распределительной коробки и подключается к клемме существующего выключателя.
Белый провод (нейтральный) — Этот провод обычно белого цвета и соединяет нейтральные провода вашего светильника, распределительной коробки и существующего выключателя.
Зеленый или медный провод (заземление) — этот провод обычно зеленого цвета или медный. Он выходит из вашей распределительной коробки и подключается к клемме на коммутаторе. В старых домах этого может не быть.

7.) Если к существующему выключателю не подключены белые провода, возможно, они свернуты в жгут в задней части распределительной коробки. Попробуйте вытащить провода сзади и посмотреть, не найдете ли вы пучок белых проводов. Это ваши нейтральные провода.

8.) Поместите переключатель обратно в соединительную коробку и закрепите все винты. Убедитесь, что все провода аккуратно вставлены в распределительную коробку. После установки коммутатора обратно на стену поместите его на настенную пластину и закрепите ее винтами.

9.) Включите питание на автоматическом выключателе и проверьте, подается ли питание на выключатель.

Если вы все еще не уверены, есть ли в вашем доме нейтральная проводка, обратитесь за помощью к лицензированному электрику.

В чем разница между проводными и беспроводными коммутаторами?

Обычные проводные выключатели освещения представляют собой постоянно подключенный элемент управления, который размыкает и замыкает электрическую цепь, позволяя электрическому току течь от источника питания к светильникам и приборам. Если в вашем световом коробе есть провода, вам лучше выбрать проводной вариант. Проводные выключатели — отличное решение, которое сделает ваши традиционные лампочки умными!

Беспроводные выключатели света можно разместить на любой стене в вашем доме для удобного использования света. Беспроводной приемник/передатчик подключается к электрической цепи и устанавливается в электрическую коробку в вашем доме. Если в вашем световом коробе нет проводов или если вы хотите добавить еще один выключатель для света, вы можете просто снять его и приклеить куда угодно.

Могу ли я установить диммер для любого типа освещения?

Вам нужно будет проверить, какой свет подключен к существующему выключателю. Пока лампочка регулируется, она должна быть совместима с диммерным выключателем. Диммерный переключатель можно установить в любом месте, где уже установлен существующий переключатель включения/выключения. У нас есть диммерные переключатели для новых домов с нейтральным проводом (построенных в середине 19 века).80-х годов или позже) и дома без нейтрального провода (построенные до середины 1980-х годов).

ПРИМЕЧАНИЕ для домов без нейтрального провода: Если вы устанавливаете диммер без нейтрального провода, вам может понадобиться переходник для лампы. Удобно, что адаптер лампы уже включен в комплект поставки без нулевого провода. Чтобы узнать, требуется ли адаптер лампы, как указано выше, проверьте тип света, который будет подключен к диммеру, который скоро будет установлен. Если лампа диммируется, она должна быть совместима с диммером. Эта удобная таблица поможет:

Как установить адаптер лампы?

Если вы обнаружите, что для вашей установки требуется адаптер лампы, установка довольно проста. Просто:

1.) Накрутите адаптер лампы на основание лампы.

2.) Вкрутите лампочку в светильник.

ПРИМЕЧАНИЕ. Для каждого выключателя требуется только один адаптер для ламп, даже если в цепи несколько лампочек. При установке в утопленном баллоне вам может потребоваться отрегулировать глубину утопленного баллона, чтобы лампа находилась заподлицо.

Что делать, если адаптер лампы не подходит к моей лампе или светильнику?

Хорошие новости! У вас все еще есть другие варианты:

Замените свои лампы на лампы накаливания, галогенные или светодиодные лампы с регулируемой яркостью, которые соответствуют требованиям минимальной нагрузки 15 Вт. Просмотрите список совместимых ламп с помощью нашего инструмента поиска ламп.
Установите наш адаптер для светильника на фактический светильник на потолке. Чтобы получить инструкции по установке и узнать, где можно приобрести адаптер крепления (приобретается отдельно), обратитесь в службу поддержки клиентов по телефону 1-844-302-29. 43.

Должен ли мой дом иметь заземляющий провод?

Если вы устанавливаете проводной выключатель, то да, в вашем доме должен быть провод заземления.

Если в вашем доме нет провода заземления, вместо него можно установить беспроводной диммер.

Что нужно для установки?

При покупке одного из наших проводных переключателей Cync в комплект поставки входят:

Диммерный переключатель
Настенная пластина
4 проволочные гайки
2 длинных крепежных винта с крестообразным шлицем
4 коротких крепежных винта с крестообразным шлицем
A Адаптер лампы (только без переключателей нейтрали)
Этикетки для проводов

Для выполнения работы вам потребуются следующие инструменты:

Крестообразная отвертка
Отвертка с плоской головкой
Бесконтактный тестер напряжения
Инструмент для зачистки проводов
Рулетка
Плоскогубцы с тонкими губками (дополнительно, но удобно)

Какие меры предосторожности необходимо принять перед снятием старого переключателя?

Любому самодеятельному мастеру следует знать, что безопасность имеет первостепенное значение. Следуйте нашим указаниям безопасно и внимательно, чтобы убедиться, что установка идет по плану. Теперь давайте займемся этим!

1.) Подойдите к своему выключателю и отключите цепь, которая питает ваш выключатель.

2.) Проверьте, есть ли питание на фонаре, включив и выключив его перед началом работы.

3.) Не отключайте эту цепь на время работы.

Примечание: Убедитесь, что вы чувствуете себя комфортно на работе, тщательно подготовившись. Вы всегда можете вызвать электрика для выполнения установки, но если вы хотите сделать это самостоятельно, мы расскажем вам все, что вам нужно знать!

СОВМЕСТИМОСТЬ

! ВАЖНОЕ ЗАМЕЧАНИЕ О ТРЕХПРОВОДНОЙ ЭЛЕКТРОПРОВОДКЕ:

Некоторые светильники имеют один настенный выключатель, а другие управляются двумя или более настенными выключателями (например, лестничные светильники, у которых выключатель находится как вверху, так и внизу лестницы). Если ваши светильники имеют более одного переключателя (называемого 3-позиционным), мы создали обучающие видеоролики о том, как установить и включить эту функцию. Для трехстороннего управления требуется два проводных переключателя Cync или один проводной и один беспроводный переключатель.

Cync 4-проводная (нейтральный провод) 3-сторонняя установка
Cync 3-проводная (без нейтрали) 3-сторонняя установка

Пошаговые инструкции по установке

Приняв меры предосторожности, отключив питание, можно приступать к установке. Ниже вы найдете пошаговые инструкции как для 3-проводной (без нейтрали), так и для 4-проводной (нейтральной) установки. Мы предполагаем, что установка займет около 30 минут. Вы также можете следовать нашему видеогиду по установке:

Установка Cync 4-Wire (нейтральный провод)
Установка Cync 3-Wire (без нейтрального провода)

Теперь приступим к инструкции по установке проводного переключателя!

Шаг 1. Отключите питание!

Прежде чем что-либо делать, убедитесь, что вы выключили питание, следуя приведенным выше инструкциям.

Шаг 2. Снимите старый выключатель

1.) Безопасно снимите лицевую панель с существующего выключателя освещения.

2.) Сняв крышку, используйте бесконтактный тестер напряжения и проведите им вокруг черных проводов в распределительной коробке, чтобы убедиться, что ни один из проводов не находится под напряжением.

Это важно для того, чтобы вы могли проверить наличие потенциально горячих проводов, прежде чем прикасаться к ним.
Если в одном блоке находится несколько коммутаторов, проверьте и их.

3.) Удалите крепежные винты над и под переключателем.

4.) Вытащите весь выключатель, чтобы было легче добраться до проводов в распределительной коробке, и сфотографируйте проводку для справки.

5.) Используйте этикетки для проводов, чтобы отметить провода, подключенные к коммутатору. Эти провода нужны для подключения к новому коммутатору.

ПРИМЕЧАНИЕ. Для 4-проводной установки (требуется нейтраль) необходимы нейтральный провод и провод заземления. Если у вас нет ни одного из проводов, Cync Smart Switch несовместим.

Для 3-проводной установки (нейтраль не требуется) требуется провод заземления. Если у вас нет этого провода, Cync Smart Switch несовместим.

6.) Ослабьте гайки проводов и отцепите провода, чтобы отсоединить их.

7.) На конце ваших проводов должно быть примерно от 3/8 до 5/8 дюйма медного провода. Если у вас меньше, зачистите провод с помощью инструмента для зачистки проводов.

Шаг 3. Подсоедините провода

В этом разделе мы опишем инструкции для 4-проводной (нейтраль) и 3-проводной (без нейтрали) установки. Найдите свой тип установки ниже, чтобы получить пошаговые инструкции по подключению.

Для Neutral / 4-проводных интеллектуальных переключателей и диммеров , подсоедините провода с помощью гаек для проводов в следующем порядке: ) провод от стены.

2.) Подсоедините черный линейный провод от выключателя к линейному (черная метка) проводу от стены.

3.) Соедините красный провод нагрузки от выключателя с нагрузкой (красная метка) от стены.

4.) Соедините провод заземления (зеленый) на выключателе с проводом заземления (зеленая метка) от стены.

5.) Закройте 3-ходовой/многоходовой тросик (если применимо). Для настройки 3-позиционного переключателя посетите сайт cyncsupport.gelighting.com.

Внимание: Неправильное подключение заземляющего провода от стены к заземляющему проводу на выключателе может привести к повреждению изделия.

Для без нейтрали / 3-проводных интеллектуальных переключателей и диммеров подключите провода в следующем порядке:

Примечание. Оба черных провода на выключателе взаимозаменяемы и могут быть подключены либо к нагрузке, либо к линейному проводу от стены.

1.) Подсоедините первый провод линии/нагрузки (черный) на выключателе к проводу линии или нагрузки (черная метка) от стены.

2.) Подсоедините второй провод линии/нагрузки (черный) на выключателе к проводу линии или нагрузки (черная метка) от стены.

3.) Соедините провод заземления (зеленый) на выключателе с проводом заземления (зеленая метка) от стены.

4.) Закройте 3-ходовой/многоходовой тросик (если применимо). Для настройки 3-позиционного переключателя посетите сайт cyncsupport.gelighting.com.

5.) Закройте нулевой провод от стены (если применимо). Нейтральный провод не требуется для работы этого переключателя.

Шаг 4. Вставьте провода в настенную коробку

1.) Аккуратно вставьте провода обратно в коробку, повернув переключатель так, как показано на рисунке ниже.

Шаг 5. Закрепите коммутатор

1.) С помощью отвертки Phillips и прилагаемых винтов закрепите коммутатор на стене до уровня и заподлицо.

2.) Привинтите кронштейн настенной панели, затем защелкните крышку лицевой панели на кронштейне.

Примечание: Если вы используете существующую настенную пластину, вам может потребоваться заменить имеющиеся винты настенной пластины на прилагаемые короткие винты.

Шаг 6. Снова включите питание

1.) После того, как переключатель закреплен и лицевая панель установлена, снова включите питание на блоке автоматического выключателя.

2.) Световое кольцо будет мигать синим, показывая, что устройство правильно подключено и находится в режиме настройки. Нажмите любую кнопку на переключателе, чтобы включить режим настройки, если режим настройки истек.

Устранение неполадок:

Светодиодный индикатор или световое кольцо будут мигать синим, пока переключатель не будет добавлен в приложение Cync.

Светодиодный индикатор не загорится при неправильном подключении или если цепь переключателя не соответствует указанным требованиям к нагрузке.

Если свет не включается:

1.) Убедитесь, что переключатель воздушного зазора нажат.

2.) Убедитесь, что питание переключателя включено на прерывателе.

3.) Отключите питание на выключателе, вернитесь к выключателю и убедитесь, что провода надежно и правильно подключены в соответствии с руководством по установке.

Если свет мигает, периодически отключается питание или не выключается полностью:

1. ) Обязательно выберите правильный тип лампы в приложении Cync.

2.) Для установки может потребоваться адаптер лампы/светильника или лампа другого типа.

Посетите сайт cyncsupport.gelighting.com, чтобы узнать больше об устранении неполадок.

Поздравляем! Вы завершили установку Smart Switch. Далее,

1.) Загрузите приложение Cync

2.) Добавьте Smart Switch в приложение Cync

3.) Настройте голосового помощника Google Assistant или Amazon Alexa (дополнительно)

Чтобы включить вашего голосового помощника, подключите голосового помощника Google Assistant или Amazon Alexa к приложению Cync. Затем попробуйте такие команды, как:

Alexa, выключите гостиную.
Алекса, включи спальню.
Алекса, включи кухню на 50%.
Эй, Google, включи свет.
Эй, Google, доброе утро.
Привет, Google, я ухожу.

Мы очень рады, что вы наслаждаетесь экономией энергии и улучшенной атмосферой.

Если у вас есть дополнительные вопросы, проконсультируйтесь с лицензированным электриком или свяжитесь со службой поддержки для получения дополнительных советов по освещению и вдохновения!

Выключатели и диммеры Z-Wave, самые низкие цены в Интернете

Выключатели и диммеры Z-Wave, самые низкие цены в Интернете | Выход Z-Wave

Бесплатная доставка при заказе от $100 Бесплатная доставка при заказе на сумму более 100 долларов США и простой возврат

Просмотрите наш широкий выбор переключателей Z-Wave и вариантов управления освещением. Не все выключатели света Z-Wave совместимы с вашим концентратором Z-Wave, поэтому мы упростили для вас процесс покупки, выбрав модель концентратора ниже, чтобы найти выключатели и диммеры, которые будут хорошо интегрироваться с вашей сетью z-wave. Переключатели Z-wave — это те, которыми вы можете управлять своим домашним освещением со своего смартфона, Alexa или интерфейса контроллера Z-wave. Варианты конфигурации вашего освещения безграничны. Найдите лучшие цены онлайн на продукты ведущих брендов, таких как: GE Jasco, Aeon Labs, Enerwave, HomeSeer, Fibaro и Linear.

Вы пришли в магазин Z-Wave Outlet, обеспечив подключенные дома нового поколения лучшими продуктами Z-Wave. Мы — ваши эксперты по домашнему подключению. Если у вас есть какие-либо вопросы, вы можете позвонить или воспользоваться функцией чата в обычное рабочее время.

Сортировать по: Бестселлер Избранное Бестселлер По алфавиту, А-Я По алфавиту Z-A Цена, от низкой к высокой Цена, от высокой к низкой Дата, старая к новой Дата, от нового к старому

Теги: Любой Any2GIGADT PulseAeon Labsalarm. comAT&T Digital LifeControl4CrestronFibaroHomeSeerHoneywellIrisKitsLevitonLG Smart SecurityNexiaPiperRTISavantSecurenetSmartThingsStaples ConnectURCVera ControlVerizonvivintWinkZ-WayZipato

GE Jasco

Комплект для изменения цвета GE для коммутаторов Z-Wave

от 5,49$

GE Jasco

GE Z-Wave Plus Настенный выключатель включения/выключения освещения Мультиупаковка

от $94,19

GE Jasco

Умный настенный выключатель GE Z-Wave Plus On/Off

$ 50,99

В продаже

GE Jasco

Комплект беспроводного управления освещением GE Z-Wave с 3-полосным диммером

от $ 50.

РубрикаРазное
