Выпрямитель для светодиодной ленты на 220В

  • Каталог
  • Статьи

У нас в наличии два типа выпрямителей: для светодиодной ленты типа 5050 и типа 3528. Они отличаются внешними разъемами, но технически практически идентичны. Номер (тип) ленты — это тип SMD светодиодов, на которых построена лента.

Необходимость в использовании коннектора-выпрямителя при подключении к сети светодиодных лент на 220 вольт обусловлена тем фактом, что светодиодам для нормальной работы требуется постоянный ток.

Техническое описание коннектора-выпрямителя

Коннектор для подключения светодиодных лент соответствующего питающего напряжения к сети переменного тока с напряжением 220В и частотой 50Гц (бытовая электросеть) представляет собой комбинированное устройство, основой которого является элементарный выпрямитель, построенный по схеме диодного моста (рис. 1).

Рис. 1. Принцип работы диодного моста.

Диодный мост — это электронная схема, предназначенная для выпрямления переменного тока в пульсирующий постоянный. В результате преобразования, на выходе диодного моста получается пульсирующее напряжение вдвое большей частоты, чем на входе, но стабильной полярности. В коннекторе не предусмотрено иных электронных компонентов, таких как конденсатор, обычно используемых для сглаживания пульсаций в блоках питания электронных приборов.

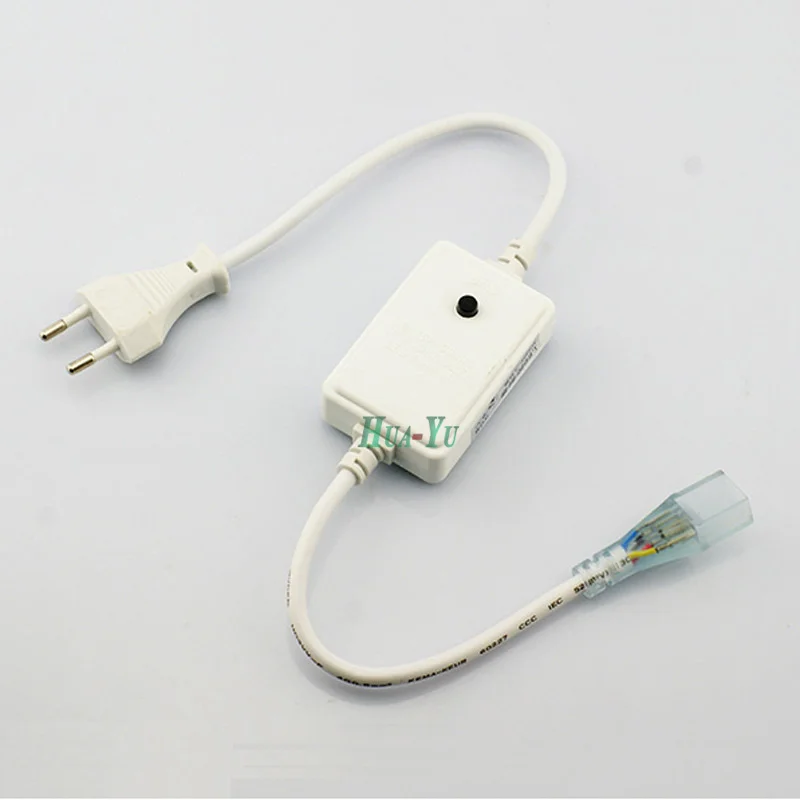

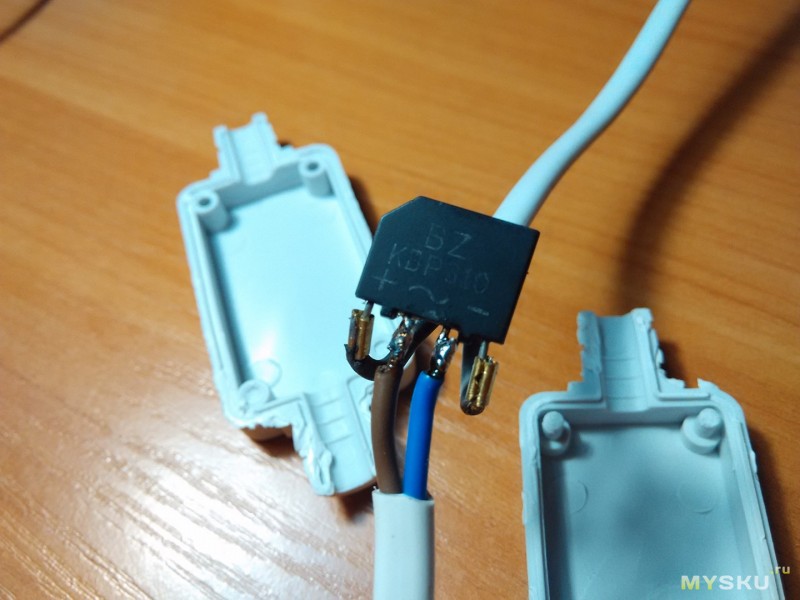

Диодный мост выполнен в виде монолитной диодной сборки размером 23х23мм и помещен в пластиковый корпус, который одновременно является и внешним изолятором (рис. 2). К выводам диодной сборки припаиваются провода входной (переменного тока) и выходной (постоянного тока) цепей.

Рис. 2. Диодный мост и коннектор в сборе.

Технические параметры диодного моста

  • Максимальное постоянное обратное напряжение, В: 600
  • Максимальное импульсное обратное напряжение, В: 600
  • Максимальный прямой (выпрямленный за полупериод) ток, А: 4
  • Максимальный допустимый прямой импульсный ток, А: 80
  • Максимальный обратный ток, мкА: 10
  • Максимальное прямое напряжение, В при Iпр. , А= 2: 1,05
  • Максимальное время обратного восстановления, мкс: 500
  • Рабочая температура, С: -40···+150
  • Способ монтажа: пайка
  • Количество фаз: 1

Соединение выпрямителя и светодиодной ленты

Входная цепь, как правило, комплектуется электрической вилкой (рис. 3) типа А (слева) или типа С (справа), предназначенной, в основном, для проверки работоспособности. Обычно при монтаже в электросеть вилка обрезается, и монтаж производится путем присоединения зачищенных проводов коннектора к токоподводящей цепи.

Рис. 3. Типы вилок, используемых в выпрямителе.

Подключение (рис. 4) коннектора к светодиодной ленте 1, рассчитанной на постоянный ток напряжением 220В производится посредством разъема 3 через вилку 2, которая входит в комплект коннектора. Вилка 2 подключается к светодиодной ленте таким образом, чтобы обеспечить надежный контакт с токопроводящими шинами ленты. Дополнительной изоляции соединения не требуется.

Рис. 4. Порядок подключения светодиодной ленты 220В к выпрямителю.

В комплектацию выпрямителя также входит силиконовая заглушка, с помощью которой изолируется свободный конец светодиодной ленты (рис. 5), закрывая токопроводящие шины на конце ленты.

Рис. 5. Оконечная силиконовая заглушка.

У Вас есть вопрос? Спросите консультанта.

Позвоните нам.
Или кликните здесь и задайте свой вопрос — подробный ответ Вы получите очень быстро.
Мы всегда стараемся помочь.

Каталог продукции

Светодиодная лента на 220В

Очередным достижением производителей светодиодной продукции стала светодиодная лента, работающая от переменной сети 220 вольт. Визуально она мало чем отличается от своих низковольтных собратьев, но ее конструкция имеет свои особенности. Сегодня светодиодная лента на 220 В пользуется большим спросом, и это однозначно говорит о том, что она заняла свою нишу на потребительском рынке.

Содержание

  • 1 Область применения
  • 2 Виды
  • 3 Устройство и принцип работы
  • 4 Возможность диммирования
  • 5 Отличия от низковольтных LED-лент
  • 6 Подключение
  • 7 Достоинства и недостатки

Область применения

Особый спрос на 220 вольтовые LED-ленты наблюдается в шоу-бизнесе и различных коммерческих структурах, где с помощью ярких световых эффектов можно привлечь внимание человека. Это может быть подсветка рекламных щитов, оформление концертных сцен, создание цветомузыкальных фонтанов или огромных надписей и фигур. В некоммерческих целях светодиодную ленту с питанием 220 вольт нередко используют как декоративную подсветку в интерьерном и экстерьерном оформлении.

Приобрести данный вариант LED-ленты можно в любом специализированном магазине. Однозначно рекомендовать можно Giant4.ru, как проверенного временем поставщика качественного товара с невысокими ценниками.

Многие покупатели приобретают светодиодные ленты с AliExpress ввиду очень приятных ценников, но такой выбор крайне сомнителен ввиду низкого качества изделия.

Забегая вперед стоит отметить, что из-за конструктивных особенностей питания, светодиодную ленту на 220 вольт использовать внутри помещений не рекомендуется.

Виды

Классификация светодиодных лент на 220 В ничем не отличается от классификации низковольтных аналогов и основывается на технических параметрах. По типу применяемых чипов, высоковольтные LED-ленты, делятся на множество видов. Стоит лишь отметить, что большинство изделий изготавливаются на SMD светодиодах 2835, 3014, 3035, 3528, 5050, 5060 или же на современных, более мощных SMD 5630.

От типа и количества чипов в одном метре зависит ток потребления и световой поток LED-ленты.

Как правило, по степени защиты высоковольтные ленты делятся на два вида: IP67 и IP68. Высокий уровень защиты исключает случайное соприкосновение человека с токоведущими частям светодиодной ленты и позволяет эксплуатировать её в открытой внешней среде. Так же как и низковольтные, светодиодные ленты на 220 вольт различаются по мощности и цвету свечения.

По типу монтажа светодиодная полоска на 220 вольт может быть либо самоклеющаяся, либо не иметь клеевого слоя. Отдельно стоит упомянуть о светодиодных RGB лентах на 220 вольт, которые собираются на трёхцветных светодиодах (как правило, SMD 5050). На гибкой печатной плате они имеют 4 контакта, а их подключение происходит через специальный RGB контроллер.

Важно. В интернете часто можно встретить понятие «светодиодная лента дюралайт», которое может иметь двоякий смысл. В последнее время интернет-магазины начали так именовать светящиеся гибкие полоски с питанием от 220 В. Это не совсем правильно. На самом деле светильник дюралайт – это прозрачный шнур из гибкого полимера, внутри которого изначально располагались лампы накаливания, а теперь светодиоды. Внутреннее пространство шнура заполняют поливинилхлоридом с целью повышения прочности и степени защиты. По внешнему виду и способу применения светодиодная лента на 220v и дюралайт шнур очень схожи, что, собственно, и создаёт путаницу.

Устройство и принцип работы

На основание LED-ленты нанесены токопроводящие дорожки, которые соединяют SMD светодиоды и резисторы в единую электрическую цепь. Затем гибкую печатную плату с элементами покрывают силиконовым слоем или создают оболочку из прозрачного ПВХ.

Главная конструктивная особенность 220 вольтовой светодиодной ленты – это отсутствие понижающего преобразователя, используемого в качестве источника питания. Вместо дорогого импульсного стабилизатора напряжения, блок питание (БП) состоит только из диодного моста, расположенного в герметичном корпусе.

С одной стороны, в него входит сетевой провод, а с другой – провод с разъёмом для соединения со светодиодной лентой. Напряжение на выходе выпрямителя постоянное и составляет около 200В. Чтобы светодиоды работали без перегрузки, их объединяют в группы, компенсируя излишки напряжения резисторами.

Как правило, применяемые в LED-лентах на 220 В светодиоды имеют падение напряжения около 3,3 В, поэтому каждая группа включает в себя 60 чипов.

Напряжение после выпрямителя носит импульсный характер, что явно сказывается на качестве света. Выпрямленные импульсы с частотой 100 Гц хотя и незаметны человеческому глазу, но негативно влияют на работу головного мозга и нервной системы в целом.

Источники света со столь высоким коэффициентом пульсации нельзя использовать как основное освещение.

Казалось бы, проблему можно решить установкой емкостного фильтра на выходе диодного моста. Однако это приведёт к увеличению среднего выпрямленного напряжения до 280 вольт, что недопустимо много. Рассуждая логически, производители могли бы нарастить количество последовательно включенных светодиодов в каждой цепочке, но пока такой продукции в продаже нет.

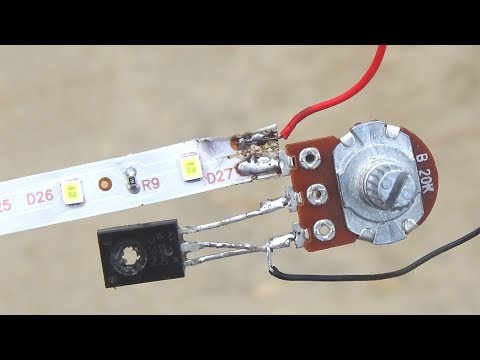

Возможность диммирования

Световым потоком любой светодиодной ленты с питанием 220 вольт можно управлять. Причем это можно сделать опционально (впоследствии и по желанию) или сразу предусмотреть удобное местечко под диммер. В случае с RGB изделием нужно устанавливать специальный контроллер, функциональная нагрузка которого намного выше, чем у диммера. Например, RGB контроллер, имеющий дистанционное управление, может задать любой оттенок свечения.

Отличия от низковольтных LED-лент

Те, кто держал в руках ленту с питанием от 12 В, наверняка заметили линии разреза, нанесённые через небольшие промежутки. Резать светодиодную ленту на 220 вольт подобным образом нельзя. В ней линии разреза кратны 50 или 100 см (зависит от плотности монтажа светодиодов), то есть через каждые 60 излучающих диодов. Это первое отличие, которое имеет значение во время оформления комнат, так как из-за большей кратной длины могут оставаться ненужные «хвосты». Работа электронной аппаратуры рассчитывается на рабочее напряжение сети равное 220–230 вольт. А сколько реальных Вольт в розетке? Произведя замер обычным вольтметром, можно увидеть любое число, отличное от нормы и расположенное в диапазоне от 190 до 240. Как ни странно, такой разброс считается нормой по существующим стандартам, а значит, электроприборы должны долговременно выдерживать подобные сетевые перепады.

Так как в блоке питания светодиодной ленты на 220v не предусмотрена функция стабилизации, то светодиоды вынуждены работать на том напряжении, которое им подадут. При Uсети=220 В на выходе диодного моста будет 198 В, что идеально подходит для питания 60 светоизлучающих диодов. Если же в розетке будет примерно на 30 вольт меньше, то с учетом коэффициента выпрямления на выходе будет 170 В. Несложно догадаться, что каждый светодиод недополучит примерно 0,5 вольт, что неизбежно приведет к снижению яркости по всей длине. Повышенное напряжение сети, наоборот, перегружает каждый элемент светящейся цепочки, стараясь равномерно распределиться на каждом светодиоде.

Кратковременные сетевые перепады неспособны резко снизить рабочий ресурс изделия. Если же Uсети более 240 В считается «нормой», то лучше применить стабилизатор напряжения, чтобы LED-лента не начала стремительно терять яркость. При пониженном напряжении сети светодиодная лента на 220 В находится в щадящем режиме и может длительно эксплуатироваться без стабилизатора, но из-за низкой светоотдачи её применение становится под сомнением.

Подключение

Схема включения высоковольтных лент крайне проста.

Всю последовательность подключения можно разделить на несколько последовательных этапов:

  1. Отрезается необходимая длина, кратная минимальной допустимой длине ленты.
  2. В отрезанный конец светодиодной ленты на 220 В вставляется штыревой соединитель и фиксируется клеем или герметиком.
  3. Соблюдая полярность, соединитель подключается к выходу выпрямителя.
  4. Обратная часть отрезка закрывается заглушкой.
  5. Вся конструкция проверяется на герметичность и надежность соединений.

Достоинства и недостатки

Во-первых, самым очевидным достоинством LED-ленты на 220 вольт является отсутствие громоздкого и дорогого блока питания. Его заменяет миниатюрный блочок с входным и выходным кабелем. При самостоятельном подключении к сети 220 вольт достаточно купить нужный диодный мост и тонкие медные провода или специальные коннекторы. За счёт применения высокого напряжения сила тока в нагрузке невелика, что позволяет задействовать провод сечением 0,75–1 мм2.

Во-вторых, благодаря потреблению всего 20–150 мА на метр длины, цельный кусок ленты может достигать 100 метров, что важно в создании масштабных рекламных проектов. Для сравнения, наибольшая длина низковольтной LED-ленты, запитанной с одного конца, всего 5 метров.

Основные недостатки светодиодных лент с питанием 220 вольт – ограниченная область применения из-за вредного мерцания с частотой 100 Гц и опасное напряжение, которое проходит по всей длине. Помимо этого, нельзя пройти мимо следующих очевидных минусов:

  • неремонтопригодна, так как замена SMD чипа приведет к нарушению герметичного слоя;
  • минимальная кратность 50 или 100 см;
  • плохое качество у дешевых изделий китайского производства;
  • отсутствие клеящей основы в некоторых моделях.
