Вытяжка для гаража своими руками: Вентиляция в гараже своими руками: схема, фото-примеры, советы

Содержание

Вытяжка в гараже: самостоятельная установка и проведение

Содержание:

  • Назначение вытяжки
  • Разновидности вентиляционных систем для гаража
  • Вытяжная вентиляция участка для окрашивания в гараже
  • Как оборудовать вытяжную систему в подпольном помещении

Вытяжка в гараже является неотъемлемой частью вентиляционной системы, так как без качественно организованного оттока воздуха будет трудно защитить автомобиль от вредного воздействия влажной среды. Ошибочно полагать, что гараж не нуждается в проветривании, так как свободный доступ воздуха, равно как и его удаление из этого помещения позволяет поддерживать приемлемый климат и для автовладельца, и для машины.

Назначение вытяжки

Если помещение жилое, то по умолчанию считается, что организовать в нем вытяжную систему необходимо в первую очередь. Нежилым постройкам отчего-то не всегда уделяется достаточно внимания в этом плане. Но вытяжка в гараже выполняет первостепенно важную задачу – продлевает жизнь автомобиля без образования на нем коррозии. Процесс этот незаметен и подвержены ему машины, которые имеют царапины или следы от ударов на корпусе.

Ни один из подобных недостатков не вызвал бы опасений, если бы автовладелец позаботился о том, как сделать вытяжку в гараже.

При отсутствии эффективного оттока отработанной среды в помещении всегда будет повышенный уровень влажности, который и приводит к столь плачевным последствиям, как преждевременное старение автомобиля.

Дополнительно ситуацию усугубляют испарения, исходящие от хранящихся в гараже химических веществ: растворителей, краски, масел и топлива. Затхлый запах, плесень, грибок, скопление угарных газов – все это побочные явления отсутствия правильно организованной вытяжки или невысокой ее эффективности.

к содержанию ↑

Разновидности вентиляционных систем для гаража

Как и для прочих помещений, вытяжка для гаража своими руками может быть организована несколькими способами:

  1. естественным путем, при этом наиболее ответственным этапом является определение подходящего сечения воздуховодов и вентиляционных отверстий, чтобы создать достаточную силу тяги именно для конкретной площади. Схема вытяжки в гараже состоит в том, чтобы удаление отработанной воздушной среды осуществлялось в верхней части помещения. Это объясняется физическими свойствами движения прогретого воздуха, который легче, чем охлажденный, то есть свежий.
  2. принудительным путем, в этом случае происходит механическое побуждение движения воздушных потоков, что обеспечивается специальным оборудованием. С этой целью обычно используется вентилятор для вытяжки в гараже. Но такой вариант вытяжной системы подходит для большой площади помещения или в случае, когда планируется использовать гараж с целью покраски авто. Благодаря специальному оборудованию отток воздуха происходит намного быстрее и эффективнее, не создавая при этом разряжения среды.

Помимо основных правил, на которых основывается вентиляционная система любого из видов, необходимо поддерживать достаточную температуру в гараже, минимально допустимое значение при этом составляет 5 градусов выше нуля в зимнее время.

Решая вопрос, как правильно сделать вытяжку в гараже, необходимо также учесть, что достаточный уровень воздухообмена составляет 180 куб. м. Это значение рассчитано только на один автомобиль, находящийся в таком помещении.

к содержанию ↑

Вытяжная вентиляция участка для окрашивания в гараже

Необходимость организации вентиляционной системы прежде, чем начнутся покрасочные работы, обусловлена несколькими факторами:

  • удаляются токсичные испарения во время работы;
  • посредством вентиляции убираются излишки пыли;
  • вытяжка для покрасочной камеры в гараже оборудуется также с целью удаления тумана, который образуется при распылении краски, а это в свою очередь улучшает видимость во время работы.

Важными элементами конструкции являются очистители воздуха – фильтры различных типов. Также следует продумать, как оборудовать помещение принудительной вентиляционной системой. Объясняется такое требование тем, что естественная вентиляция при всем желании не справится со столь сложной и объемной задачей по удалению вредных испарений, которые в больших количествах будут образовываться на протяжении всего процесса работы. Вытяжка для гаража для покраски подразумевает установку вентиляторов достаточной мощности, чтобы не создавать разряжения воздуха и появления сквозняков.

Наиболее эффективным способом работы покрасочной камеры является применение двух вентиляторов, один из которых должен выполнять работу по нагнетанию воздушных потоков, другой же установлен именно с целью усиления побуждения оттока воздуха.

Вытяжка в гараже своими руками для покраски также подразумевает установку фильтрационных систем не только на стадии притока, но также и при удалении отработанного воздуха. Это позволит отдавать за пределы помещения воздух без вредных примесей.

Размышляя, как сделать вытяжку в гараже для покраски авто, стоит учесть, что в этом случае необходимо приточное окно расположить в верхней части помещения, а удаление отработанной среды должно производиться снизу. Это объясняется тем, что туман имеет свойство опускаться на пол, откуда уже удаляется наружу. Потому фильтры, которые установлены снизу, подвергаются засорению значительно быстрее, что требует от автовладельца своевременно осуществлять их замену. Также предпочтительно снабдить систему многоуровневыми фильтрами, что позволит удалять помимо крупных частиц еще и более мелкие загрязнения.

к содержанию ↑

Как оборудовать вытяжную систему в подпольном помещении

Вытяжка в подвале гаража не менее важная часть проекта вентиляционной системы, так как способствует удалению излишней влаги, в результате такие проблемы, как образование грибка и плесени, не возникнут. Обеспечить приемлемый климат для этого помещения вполне можно, оборудовав лишь естественную вентиляцию. При этом доступ воздуха производится снизу, для чего в погреб опускается труба, один из двух концов которой должен находиться на высоте до 20 см над уровнем пола. Отток отработанной среды осуществляется из верхней части подвала, с этой целью вытяжка для погреба в гараже устанавливается под потолком.

Удаление воздушной среды производится по воздуховоду, который выводится выше уровня крыши гаража. Приток свежего воздуха обеспечивается благодаря отверстию, которое заходит в помещение гаража в некоторой близости от пола и ведет ниже – в подвал. С этой целью потребуется установить одно колено.

Важно также знать, что чем больше колен используется при монтаже воздуховодов, тем слабее будет сила тяги, так как увеличивается сопротивлению воздушным потокам.

Все выходные отверстия закрываются решетками с целью обезопасить проникновение в вентиляционную трубу мелких грызунов или крупного сора.

Вентиляция в гараже своими руками

Содержание

  • 1 Приступая к работе
  • 2 Требования СНиПа
  • 3 Материалы, инструменты
  • 4 Вентиляция в гараже с подвалом
    • 4.1 Технология организации естественной вентиляции
    • 4.2 Видео – Образец гаража. Вентиляция
    • 4.3 Технология монтажа комбинированной вентиляции
    • 4. 4 Видео – Принудительная вентиляция гаража
  • 5 Вентиляция смотровой ямы

Вентиляция в гараже своими руками

Гараж – отличный способ защитить свой автомобиль от плохой погоды и угонщиков. Но постоянное нахождение в гараже порой становится губительным для «железного коня», да и для здоровья вредно дышать бензиновыми парами. Грязный затхлый воздух, повышенный уровень влажности – все эти «прелести» закрытого помещения в скором времени приведут к коррозии, если гараж не будет оборудован вентиляционной системой. По этой причине многих автовладельцев интересует, можно ли сделать вентиляцию своими руками? В статье мы попытаемся раскрыть этот вопрос.

Приступая к работе

Сначала отметим, что гараж может быть с погребом или без. Технологии обеспечения воздухообмена во всех случаях сходны, но отличия все же имеются. Для гаража с погребом может быть три варианта установки вентиляции.

  1. Естественная вентиляция обеспечивает приток свежего воздуха за счет температурной разницы снаружи и внутри помещения.

Механическая вентиляция представляет собой систему из дорогостоящего оборудования, обеспечивающего приток/вытяжку воздуха.

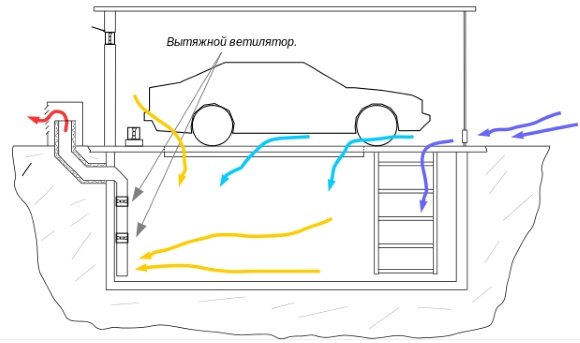

Схема механической вентиляции

Комбинированная вентиляционная система – это по сути та же естественная, вот только отработанный воздух в данном случае удаляется из гаража специальным оборудованием.

Обратите внимание! Мы рассмотрим лишь комбинированную и естественную вентиляцию по одной простой причине: установку механической системы может позволить себе далеко не каждый автовладелец, ведь она обойдется примерно в 4 000 $ (и это лишь минимальная стоимость оборудования).

Требования СНиПа

В СНиПе, настольной книге любого уважающего себя архитектора или строителя, указано, что свежий воздух в гараж должен поступать в объеме 180 л/час. Подразумевается, что воздух будет циркулировать постоянно. Таковы реалии в России, в западных странах нормативы более требовательны – минимум 360 л/час.

Материалы, инструменты

Для работы нам может понадобиться следующее:

  • перфоратор;
  • герметик;
  • болгарка;
  • трубы, металлические или пластиковые, Ø 10-20 см;
  • металлические решетки;
  • вентиляторы.

Вентиляция в гараже с подвалом

Начнем с более дешевого варианта – естественной вентиляции. Ее достаточно легко оборудовать, кроме того, она идеально подходит для гаража, имеющего погреб.

Технология организации естественной вентиляции

Этап 1. Для начала производим расчет вентиляции, основываясь на площади гаражного помещения. Согласно требованиям, на 10 м² требуется 15 см диаметра воздуховодов. Приведем небольшой пример. Допустим, размеры нашего гаража – 6 на 4 метра. Получается, что его площадь – 24 м². Далее действуем по формуле:

2,4 х 15 = 36 см

Результат – диаметр каналов вентиляции должен составлять 36 см, но лишь в том случае, если в гараже только одна вытяжка и один приточный канал. Если вытяжек две, то полученную цифру нужно разделить надвое.

Схема естественной вентиляции

Этап 2. Проделываем в стенах отверстия, куда в дальнейшем будут вставлены трубы для притока воздуха. Их нужно делать на высоте 10-15 см от пола. Если гараж кирпичный или бетонный, то используем перфоратор.

4. В отверстия вставляем трубы для притока воздуха

Этап 3. Когда приточные отверстия будут готовы,  делаем вытяжку. Она будет находиться на противоположной стене под потолком. Инструменты используем те же. Труба, вставленная в это отверстие, будет выводиться над крышей. Чем большей будет ее длина, тем интенсивнее будет воздухообмен в помещении. В целом, труба должна выступать минимум на 50 см над крышей.

Установленные трубы

Этап 4. Заполняем герметиком пустоты между стеной и трубами. Особое внимание уделяем выбору герметика – он должен обеспечивать качественное скрепление “разношерстных” материалов.

Также стоит позаботиться об оборудовании воздуховодов защитными решетками. Это позволит обезопасить помещение вашего гаража от проникновения насекомых и грызунов. Кроме того, над трубой вытяжки можно соорудить небольшой купол, чтобы в нее не попадали атмосферные осадки.

Защитный купол для трубы

На этом работы закончены. Как и было обещано, монтаж естественной вентиляции – процедура, расходы на которую составят порядка 50 долларов.

Обратите внимание! Эта вентиляция эффективна лишь когда температура на улице ниже +12 С°. В летнее время ниже она может превышать эту отметку, из-за чего воздухообмен если и будет происходить, то крайне вяло.

Видео – Образец гаража. Вентиляция

https://www.youtube.com/watch?v=zVBruF1zACc

Технология монтажа комбинированной вентиляции

Совмещенный тип вентиляции, как уже говорилось, во многом напоминает естественную. В ее конструкцию входят аналогичные вытяжки и приточные воздуховоды, те же трубы и отверстия (вот только последние можно располагать где угодно, не обязательно на противоположных стенах). Воздух будет удаляться вентиляторами, установленными в вытяжные отверстия. Касаемо же притока, то он, как и раньше, будет происходить естественным образом.

Вентиляторы для удаления воздуха

Обратите внимание! Установив комбинированную вентиляцию, вы сделаете правильный выбор, ведь она будет эффективно работать не только зимой, но и летом. Вентиляторы при этом будут потреблять незначительное количество энергии, так что особо переплачивать за электричество не придется.

Покупайте только те вентиляторы, которые издают при работе минимальный шум.

Если выбирать, какую из двух систем вентиляции устанавливать в гараже, то лучше всего, конечно, остановиться на комбинированной системе. Затраты на их создание практически равны, разница лишь в стоимости вентиляторов.

Видео – Принудительная вентиляция гаража

Вентиляция смотровой ямы

Смотровая яма – надежный помощник для каждого владельца автомобиля. В ней должно находиться все необходимое – ключи, инструменты, емкости для хранения масел и топлива, освещение и вентиляция.  Все это необходимо для удобного и эффективного проведения ремонтных работ.

Смотровая яма

Для смотровой ямы вполне достаточно естественной вентиляции. Если она будет работать автономно от основной системы, то большие трубы нам не понадобятся – хватит и 10 см в диаметре. Одну из них устанавливаем в нижнем углу ямы на высоте 10 см от пола, вторую – в противоположный угол, но уже в 10 см от потолка (это будет вытяжка и второй конец этой трубы должен выводить воздух наружу). Защитите вытяжку от попадания мусора, как было описано в предыдущей главе.

И последний совет в заключение: в зимнее время смотровую яму и погреб лучше закрывать, чтобы в помещение не попадала влага и сторонние предметы.
