Как сделать вытяжку в гараже
Содержание
- Вытяжка в гараже своими руками
- Принудительная вентиляция
- Естественная вентиляция
- Комбинированная вентиляция
- Заключение
Большинство гаражей, которыми пользуются автовладельцы, являются совсем не новыми. Именно поэтому встретить хорошо проветриваемый сухой гараж является большой редкостью. Несмотря на это каждый автовладелец желает сохранить свой автомобиль в хорошем как внешнем, так и техническом состоянии. А если учесть что в погребе гаража зачастую хранится выращенный вами урожай, то потребность в хорошем микроклимате увеличивается в два раза.
Из-за неправильно установленной вентиляции или без ее отсутствия в помещении может быть сниженный или повышенный уровень влажности, в результате чего в гараже может быть неприятный запах, возникновение коррозии и другие неприятные моменты. В этой статье пойдет речь о том, как правильно сделать вытяжку в гараже. А также мы расскажем, как сделать вытяжку для подвального помещения.
Вытяжка в гараже своими руками
Перед тем как вы приступите к изготовлению собственной вытяжки хорошо ознакомьтесь с основными требованиями по ее обустройству в помещении гаража. Вы должны знать, что вовнутрь данного помещения должно поступать не меньше, чем 180 литров свежего воздуха.
В помещении гаража различают три основных вида вентиляционных систем:
- Принудительная или механическая вентиляционная система. Такая вентиляция устанавливается в том случае, если помещению не хватает естественного воздухообмена. Принцип работы такого приспособления заключается в предварительно установленных приборах, которые способствуют хорошему воздухообмену.
- Вентиляция естественного типа. Принцип работы данного приспособления заключается в обмене воздуха внутреннего помещения гаража с холодным воздухом с улицы. Из-за того, что в гараже намного больше теплого воздуха, чем снаружи, под давлением выполняется обмен, в результате которого в помещении гаража будет такой же свежий воздух, как и на улице.
- Комбинированный тип вентиляции. Вентиляция такого типа подразумевает применение двух предыдущих вариантов вместе как принудительную, так и естественную вентиляцию.
При использовании естественной или принудительной вентиляции изготовляется один или два канала, как правило, в форме трубы, их можно сделать из асбеста или обычного цемента. Диаметр трубы зависит от площади гаража и расхода воздуха. Например, если в маленьком помещении постоянно ведутся ремонтные работы, которые выполняют несколько человек, то диаметр гофры должен быть намного больше, чем в большом гараже, который служит исключительно в целях хранения автомобиля.
Данное помещение нуждается в качественной вентиляции, потому что в нем хранится большое количество легковозгораемых составов, таких как бензин, химические очистительные вещества для деталей машины, масла и многое другое. Из-за большого наличия таких веществ, а также при скоплении тяжелого теплого воздуха может возникнуть возгорание.
- вентиляция внутреннего помещения гаража должна иметь свойство регулировки влажности и обеспечения нормального микроклимата. Из-за переизбытка влажности может развиваться коррозия и появление ржавчины на уязвимых местах автомобиля, таких как пороги, двери, днище и так далее;
- в помещение не должно скапливаться много вредных газов с выхлопной трубы автомобиля, химических веществ, бензина и так далее. Благодаря этому вы позаботитесь о безопасности своего здоровья и здоровья тех, кто будет находиться в гараже.
При использовании качественной вентиляции, вы обезопасите как свой автомобиль, а также инструменты и железные материалы от возникновения коррозии, благодаря чему вы продлите время их эксплуатации. А что еще важнее, вы защитите свои стены от возникновения на них грибка и плесени, которые являются опасными для вашего здоровья.
Принудительная вентиляция
Если вы хорошо обдумали какой вариант вентиляции вам подойдет больше всего и остановились на выборе механической вентиляции, то вы никогда не пожалеете о том что приняли это решение.
Такое приспособление практически не имеет недостатков, при любой погоде, температуре воздуха, в любое время года, внутри помещения с такой вентиляцией вы будете комфортно себя чувствовать. Конечно же, при условии, что стены, потолок и пол хорошо теплоизолированы. Единственным недостатком является высокая цена на закупку всех необходимых материалов. Однако стоит учесть, что такая вентиляция может служить не только для самого гаража, но и в качестве вытяжки в подвале гаража.
Для работоспособности данного механизма требуется два незаменимых компонента:
- Оборудование вытяжного механизма. Сюда входит одноканальный механизм или механизм с двумя вентиляторами.
- Приточный механизм. Он имеет целый ряд приспособлений, таких как вентилятор, калорифер и специальные фильтры.
Как выполняется фильтрация данного механизма? Механизм принудительной вентиляции является довольно сложным, вся работа выполняется достаточно четко и последовательно. Фильтрация происходит в следующем порядке:
- воздух, который находится в проточном механизме нагревается после чего он очищается через систему фильтрации:
- после фильтрации чистый воздух попадает в систему распределения, благодаря чему он равномерно распределяется по всему помещению;
- излишки грязного воздуха выбрасываются наружу, а чистый распределяется по системе, эту работу выполняет осевой вентилятор.
Как вы заметили, этот сложный механизм способен обеспечить помещение чистым воздухом, что позволит вам сделать пребывание в гараже более комфортным. Кроме того, гараж – это место где регулярно на поверхности стен, потолка, пола и даже на инструментах постоянно оседает много пыли. Именно поэтому данное помещение нуждается в хорошей вентиляции.

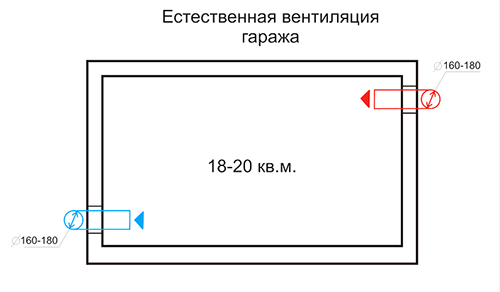

Естественная вентиляция
Естественная вентиляция является одной из самых распространенных, как правило, многие применяют данный ее, потому что это просто и экономно. Вентиляция воздуха при установке естественным способом такова: потоки воздуха попадают и выводятся через приточные отверстия.
Для выполнения вентиляционных работ нужно запастись следующими инструментами и материалами:
- болгарка;
- перфоратор;
- защитные решетки;
- пластиковые трубы.
Для того чтобы сделать качественный монтаж данного приспособления, вам необходимо четко придерживаться инструкции, изложенной ниже.
Первое что необходимо сделать – это рассчитать площадь отверстий под вентиляцию. Как делать такие расчеты? Например, если размеры гаража 6 на 3 м, то подходящим диаметром для отверстия будет 27 см, в том случае, когда нужно сделать два отверстия, то диаметр каждого из них должен составлять половину предыдущего результата.
Далее, в стенах нужно изготовить вентиляционные отверстия, в которые будут закладываться воздуховоды. Высота отверстия от пола должна быть от 10 до 15 см. На противоположной стене на 10 см от потолка делается отверстие для выводной трубы. Минимальная высота над уровнем крыши должна быть не меньше 50 см. Выполнять данную работу удобнее всего перфоратором.
После установки труб в изготовленные вами каналы, стыки труб нужно замазать герметиком, таким образом, вы избавитесь от возможных зазоров и сквозных дыр. Для защиты вентиляции от проникновения в нее грызунов необходимо установить специальные решетки, которые смогут обезопасить дорогостоящие материалы.
Естественная схема вентиляции в гараже выполняется достаточно просто, однако, перед ее установкой стоит учесть, что в жаркую погоду вытяжка в гараже не сможет обеспечить помещение свежим воздухом.
Комбинированная вентиляция
Монтаж комбинированной системы вентиляции практически ничем не отличается от установки вентиляции естественного типа. При установке вытяжки данного типа нужно прокладывать те же трубы и в том же порядке, что при естественном типе вентиляции. Единственным отличием между ними является то, что на вытяжную шахту данного вентилятора дополнительно крепится вытяжной электровентилятор. Таких вентиляторов есть несколько:
- Осевые. Приспособление, которое крепится к стене.
- Кровельные. Устройства, которые устанавливаются непосредственно на крышу.
Данный материал является довольно качественным, несмотря на его невысокую цену, однако, небольшая цена этого приспособления является большим плюсом. Еще одним плюсом такой вытяжки является низкое потребление электроэнергии.
Кроме того, для большей экономии можно изготовить ветряк, который снизит расходы на электроэнергию. Его устанавливают на выходе трубы из помещения.
Недостатком данной системы есть то, что вам придется периодически включать и выключать вентиляторы, тем самым обезопасив его от перегрева. Для более удобного применения рекомендуется установить специальный таймер, который будет регулировать работу вытяжки. Более того, в зимний период вытяжка не очищает воздух, поэтому она нуждается в постоянном уходе.
Заключение
Как сделать вентиляцию погреба под гаражом?
Если гаражное помещение оборудовано подвалом, то его необходимо дополнительно вентилировать. Для этого потребуется соорудить отдельную магистраль вытяжной системы вентиляции.
Вытяжная вентиляция обязательна для подвальных помещений, расположенных в гаражах. В подвале, как правило, достаточно сыро и гаражная вентиляция не в состоянии снизить влажность в помещении.
Хранение сельскохозяйственной продукции и домашней консервации допускается при условии надёжной вентиляции подвального помещения.
Воздухообмен в помещении может осуществляться естественным, комбинированным или механическим способом. Однако обычная вентиляция естественного типа в состоянии обеспечить благоприятный микроклимат подвального помещения. Самостоятельно несложно выполнить установку такой конструкции, используя канализационные трубы, изготовленные из пластика.
Устанавливая вентиляционную систему, соблюдайте следующие требования:
- Тщательное рассчитайте диаметр отверстий, необходимых для подвода воздушных магистралей.
- Расположите приточную трубу на расстоянии 0,2–0,5 м от основания погреба и выведите её за пределы помещения.
- Обеспечьте расположение труб в противоположных частях погреба.
- Вытяжную шахту смонтируйте в потолочной части подвала и выведите вертикально через крышу гаражного помещения.
- Утеплите вытяжную трубу, чтобы предотвратить образование конденсата.
- Закройте внешний выход воздушной шахты с помощью защитного колпака.
- Обеспечьте минимум изгибов магистралей и радиусных поворотов.
- Используйте трубы одного диаметра, обеспечивающие равную интенсивность циркуляции воздуха.
Для удаления конденсата на вытяжной магистрали целесообразно предусмотреть установку ёмкости для сбора влаги.
При устройстве вентиляции установите кран для отвода конденсата
Более эффективную вентиляцию помещения подвала в зимнее время сможет обеспечить система принудительного воздухообмена. Однако, естественной вентиляции в подвале достаточно для обеспечения сохранности овощей и фруктов.
Многие владельцы транспортных средств, имеющие дачные участки, оборудуют в гаражах овощные ямы, предназначенные для хранения выращенного урожая.
Внешне овощная яма напоминает погреб
Конструкция овощной ямы аналогична подвалу, однако, отличается уменьшенными размерами. Сохранить в яме собранный урожай можно только при отсутствии сырости в помещении.
Независимо от размеров ямы, обязательное условие — устройство приточно-вытяжной вентиляции.
Без притока воздуха перепад температуры внутри и снаружи помещения неизбежно приведёт к образованию на стенах ямы конденсата и развитию плесени. Только постоянная вентиляция может гарантировать сохранность сельскохозяйственной продукции и поддержание необходимой для хранения овощей влажности благодаря притоку внешнего воздуха.
Для вентилирования ямы можно установить в центре приямка трубу, по которой тёплый и увлажнённый воздух сможет выйти наружу. Этот простой способ циркуляции позволит оставаться помещению сухим. Если влага всё-таки появилась, удлините трубу или смонтируйте на магистрали дополнительный вентилятор. Однако не стоит экспериментировать. Обеспечить надёжный воздухообмен позволит приточно-вытяжной метод вентиляции. Расчёт площади труб и особенности установки аналогичны выполнению работ для подвального помещения.
Владельцы гаражей не всегда оборудуют подвалы или овощные ямы. В ряде ситуаций удобнее и быстрее установить кессон — цельную водонепроницаемую конструкцию, изготовленную из пластика.
Сохранность продуктов обеспечивает надежная система вентиляции
В кессоне удобно хранить заготовки и сельскохозяйственную продукцию, для чего необходимо оборудовать кессон вентиляционной системой. Существуют различные решения, предусматривающие использование приточно-вытяжной вентиляции или применение небольших вентиляторов. Независимо от конструктивных особенностей системы воздухообмена, важно обеспечить внутри ёмкости оптимальный температурный режим и влажность.
Устанавливая своими силами вентиляционное оборудование в гараже, можно организовать естественную вентиляцию или смонтировать дорогостоящее оборудование. Для обеспечения воздухообмена в гараже, оборудованном погребом, достаточно естественной или комбинированной циркуляции, а для подземных стоянок требуется принудительная подача воздуха. Выбор метода воздухообмена определяется финансовыми возможностями владельца транспортного средства и внешними факторами. Важно оборудовать гараж системой эффективной циркуляции воздуха.
Вентиляция гаражного помещения, выполненная с учётом приведённых рекомендаций, обеспечит эффективный воздухообмен, создаст благоприятный микроклимат. Только так можно защитить транспортное средство от губительного воздействия коррозионных процессов, а также обеспечить нормальные условия хранения продуктов в гаражном подвале.
- Автор: Дмитрий Феферман
- Распечатать
Здравствуйте! Меня зовут Дмитрий. Мне 52 года. По образованию инженер-механик. Три года назад освоил профессию копирайтера. Уверен, что моя инженерная подготовка и практический опыт помогут в написании интересных и читабельных статей. Думаю, что они заинтересуют читателей. Считаю интересной и полезной тематику, предлагаемую на сайте. Для меня это возможность приобрести опыт и поделиться знаниями.
Оцените статью:
(6 голосов, среднее: 4.8 из 5)
Поделитесь с друзьями!
Переоборудованный гараж Tacoma // Учебное пособие по сборке встроенного вентиляционного вытяжного колпака своими руками — твердость и полировка
ПЕРЕОБОРУДОВАННЫЙ ГАРАЖ TACOMA
Спонсором этого сообщения является Lowe’s.
Есть несколько вещей, которые мне нравятся больше, чем встроенная вытяжка. Они красивы, просты и создают ощущение старомодности, которое я люблю. Но лучше всего то, что их легко построить. Даже если вы новичок в рукоделии, эти нестандартные вентиляционные отверстия вполне выполнимы, и сегодня мы покажем вам, как это сделать. Прочтите руководство от Grit and Polish по встроенным вентиляционным отверстиям в капоте.
Само собой разумеется, что встроенные вентиляционные вытяжки стали одним из основных элементов ремонта нашей кухни. Мы построили две вытяжки из гипсокартона (здесь и здесь) и мечтали о вытяжке из плитки (кто-нибудь #6daykitchenreno?), но раньше мы не создавали панельную вытяжку. Поэтому, когда пришло время заняться переоборудованным гаражом Tacoma, я поручил Гаррету создать квадратный, негабаритный вентиляционный клапан капота, обшитый утилизированными панелями типа «шпунт и канавка» (t&g). Мальчик, он доставил!
Встроенные вентиляционные отверстия вытяжки, естественно, будут варьироваться от проекта к проекту, поэтому рассматривайте это руководство как дорожную карту.
Наши шаги помогут вам в вашем собственном проекте, но размеры, размещение и материал облицовки вашей кухни будут определять ваше предназначение.
Если вы используете это руководство, мы будем рады узнать об этом! Отметьте нас в Instagram или оставьте комментарий ниже. pssst: посмотрите видеоверсию этого самоучителя ниже.
Материалы
Вставка вытяжного шкафа GE Ducted
2×4 пиломатериалы для каркаса
17-гранныйФинишные гвозди 16-го калибра
Строительный клей, *дополнительно
Герметик
Грунтовка
Краска
Воздуховоды, мы использовали колено 90 градусов, короткий участок и вентиляционную заглушку диаметром 8 дюймов
Инструменты
Алюминиевая лента
Деволт Ударный шуруповерт
Отрезная пила Dewalt
Аккумуляторный гвоздезабивной пистолет Porter-Cable
Зажимы Irwin *дополнительно, но полезно
Сабельная пила Dewalt * опционально, необходима, только если ваша внешняя стена требует нового отверстия
Уровень
Инструмент для зачистки проводов
Шаг 1 // Соберите раму 2X4
Собрать раму довольно просто, как только вы определитесь с дизайном.
Мы выбрали негабаритный капюшон, который простирается на 42 дюйма между окнами, но большинство людей выбирают размеры, близкие к ширине их диапазона и вентиляционной вставки (обычно ~ 30 дюймов). Как только вы узнаете свои габаритные размеры, начните с построения рамы из 2х4. Начните с коробки в нижней части вентиляционного отверстия, убедившись, что ваши размеры соответствуют толщине материала облицовки.
Одно замечание по размерам: наша вентиляционная решетка расположена на высоте 36 дюймов над поверхностью плиты, что является максимальным рекомендуемым производителем расстоянием. Убедитесь, что вы сверились с местными нормами и рекомендациями производителя, когда решаете, где разместить вытяжку. Совет для профессионалов: размещайте вытяжка на наружной стене облегчает вентиляцию.
Нам повезло, что наши стены и потолок обшиты толстыми еловыми досками, потому что мы могли прикрепить нашу раму прямо к ней с помощью шурупов. Я хочу найти шпильки, чтобы прикрепить ваши 2×4 к стенам и потолку Вентиляционное отверстие капота будет тяжелым в собранном виде и потребует прочного крепления.
0005
Продолжайте крепить раму к потолку, используя 2×4, и сделайте множество креплений с помощью шурупов.
Прежде чем вы сможете перейти к следующему шагу, все внешние края вашей рамы должны быть в одной плоскости, чтобы можно было прикрепить облицовку. Посмотрите, как наши вертикальные элементы сидели внутри 2×4 в нижней части нашей рамы на фотографии выше? Это не сработает. S мы добавили дополнительные 2×4, чтобы мех их.
Прежде чем перейти к следующему шагу, убедитесь, что ваша рама надежно закреплена, потянув за раму (или повесив ее).
Шаг 2 // Добавить обшивку
После того, как обрамление установлено, можно обшивать снаружи. Мы начали этот процесс с углов. Поскольку мы использовали шпунт, а не гипсокартон, мы решили установить угловой элемент отделки, чтобы можно было прикрепить к нему край t&g. В этом нет необходимости, если используется гипсокартон. После того, как угловые элементы закреплены, прикрепите облицовку с помощью гвоздей и строительного клея (или шурупов для гипсокартона, если вы используете гипсокартон или основу для плитки).
Хорошо иметь в виду окончательную установку вентиляционной вставки до завершения облицовки. Гаррет решил создать панель доступа на одной стороне нашего капота, чтобы позже подключить воздуховоды и электричество. Он создал панель доступа, закрепив небольшой участок t&g винтами, а не гвоздями. Таким образом, мы можем снять небольшую панель с помощью отвертки, чтобы получить доступ к вентиляционному отверстию, а затем прикрутить ее обратно на место. Если панель доступа не подходит для вашего проекта, обязательно установите вентиляционную вставку (и выполните электрические и воздуховодные соединения) до завершения облицовки.
Облицовку нижней части вытяжки лучше всего выполнять, имея под рукой вставку. Вырежьте прямоугольник из куска облицовки размером с вставку, а затем прикрепите его к нижней стороне каркаса. pssst: Поскольку наш капот был значительно больше вентиляционной вставки, Гарретт добавил две опоры 2×4 в нижней части рамы, чтобы прикрепить вентиляционную вставку и облицовку.
Шаг 3 // Шпаклевка, грунтовка и покраска
Этот шаг не требует пояснений. Нанесите последние штрихи на свой капот, используя любую отделку, о которой вы мечтали. Для нас это означало герметик, а затем грунтовку и краску, но это также могло включать гипсокартон, штукатурку, плитку или полиуретан.
Шаг 4 // Установите вставку и подсоедините электрические и воздуховоды
Теперь, когда вытяжка собрана, пришло время установить вентиляционную вставку и подсоединить ее. Начните с решения вентиляции. Все швы в воздуховоде необходимо заклеить алюминиевой лентой. Так как мы работаем на внешней стене, мы вырезаем 8-дюймовое отверстие в стене за вытяжкой, чтобы подготовить вентиляцию.
Затем установите вентиляционную вставку, удерживая вставку на месте и прикрутив ее к раме 2×4. Эту работу лучше всего выполнять вдвоем.Прежде чем убирать руки, убедитесь, что вентиляционная вставка надежно прикреплена к раме капюшона.0005
Теперь вы готовы подключить питание и воздуховод к устройству (вот где панель доступа пригодится!).
Перед подключением устройства обязательно ознакомьтесь с инструкциями производителя вашей вставки. Для питания нашего блока GE мы вывели выделенную цепь из панели, используя провод 12-2. Убедитесь, что автоматический выключатель выключен, когда вы выполняете электрическое подключение к устройству. Затем мы протянули вставку через отверстие в задней стенке, используя (1) колено под углом 90 градусов, короткий переходник и вентиляционную заглушку.
Совет для профессионалов: чем больше воздуховод и чем короче его длина, тем тише будет работать вентилятор.
Снова включите выключатель и убедитесь, что вставка работает. Как только он загрузится, вы можете снова установить панель доступа. Готово! Надеюсь, вы полюбите свой новый вытяжной колпак так же сильно, как я люблю этот! Спасибо, Гаррет 🙂
* Этот пост спонсируется Lowe’s. Весь контент, идеи и слова принадлежат нам. Спасибо, что поддерживаете бренды, которые поддерживают Grit и Polish!
Кухонная вытяжка «Сделай сам» — интерьер в оттенках синего
Прошлой весной я, наконец, соорудил свою собственную вытяжку, чтобы придать нашей кухне обновленный вид.
много лет назад. Этот пост проведет вас через шаги, которые я сделал, чтобы вы тоже могли создать свою собственную вытяжку своими руками для своей кухни!
Если вы здесь впервые, у нас уже много лет есть микроволновая печь. Микроволновая печь, наконец, ушла в прошлое в прошлом году, и это казалось подходящей возможностью переместить микроволновую печь в нашу кладовую.
ДО: ДО кухонной плиты
Итак, мы наняли электрика, чтобы подключить розетку в кладовой, купили более компактную микроволновую печь, и я принялся за вытяжку. Мне потребовалось несколько недель, чтобы закончить, так как я одновременно работал над переделкой нашей ванной комнаты. Это определенно НЕ сложный проект «сделай сам» — я настоятельно рекомендую его, тем более что он потенциально может сэкономить несколько сотен по сравнению с наймом кого-то другого для создания индивидуальной вытяжки.
Шаг 1: Сборка и установка рамы 2×4 для верхней части вытяжки
Сначала я нашел шпильки на стене, чтобы знать, куда вкручивать длинные винты.
Затем я сначала построил прямоугольную раму из 2×4 в гараже, длина которой составляла 2-26 1/2″ 2×4 между 2-12-дюймовыми концевыми частями (я предварительно просверлил отверстия для концевых частей, чтобы я мог использовать длинные винты и не беспокоиться о расщеплении дров).
После того, как моя рама для столешницы была собрана, я расположил ее по центру между шкафами и вкрутил в шпильки винты длиной 3 1/2″.
Шаг 2: Сборка рамы для основания вытяжки
Я решил построить раму, когда устанавливал каждую деталь основания вытяжки, потому что тогда мне не придется беспокоиться об использовании длинные винты, и я мог немного лучше контролировать позиционирование. Я использовал вытяжку 2×4 шириной 29 1/2″ и надежно прикрепил ее к шпилькам на той высоте, которую я хотел, чтобы была моя вытяжка, оставив примерно 1/4″ (чуть больше) пространства с обеих сторон. Это выдержит вес всей вытяжки, поэтому важно, чтобы они были надежно закреплены.
Высота вашей вытяжки зависит от личных предпочтений, но я выбрал примерно 30 дюймов от высоты прилавка.
Я рекомендую не полагаться на размеры, которые я предоставляю, а вместо этого измерить ширину между шкафами и вычесть примерно 3/4″, чтобы вы могли легко вставить 1/4″ фанеру с обеих сторон — таким образом вы получите подгонку точно соответствует вашему пространству (хотя расстояние должно быть довольно стандартным). Я делюсь размерами только для того, чтобы вы знали, сколько материала вам понадобится.
То, насколько далеко выступает капот, также является личным предпочтением, но я хотел, чтобы он выступал примерно на 19 дюймов со всей окончательной отделкой. Это означало, что весь мой кадр 2×4 должен был быть 17 1/2″ глубиной .
Мне также нужно было убедиться, что мои размеры рамы подходят к реальной вытяжке, чтобы ее можно было вставить и прикрепить. В документах на нашу вытяжку требовалось отверстие размером 26 1/2″ x 10 3/4″.
Сначала я просверлил 1 1/2″ карманные отверстия на одном конце 2-13 3/4″ длины 2×4 (со стороны рамы).
Затем я прикрепил эти два 2×4 к концам 26 1/2″ длинной 2×4 (передняя часть рамы) с помощью 2 1/2″ длинных винтов. Я прикрепил другие концы боковых сторон 2×4 (концы с винтами с карманными отверстиями) к распорным блокам 2×4 длиной 2-8 дюймов. Еще 26 1/2″ длиной 2×4 были прикреплены к проставкам блоков (между сторонами) ПОСЛЕ того, как я прикрепил прокладки к доске, которая прикреплена к стойке.
Затем я прикрепил переднюю часть 2×4 длиной 29 1/2″ к передней части рамы, так что моя общая глубина равнялась 17 1/2″. Это также помогло разместить вытяжку более сбалансированно (не слишком близко к передней части по сравнению с задней).
Вот как это выглядело снизу:
Шаг 3: соедините верхнюю и нижнюю рамы
между частями задней рамы, просверленными в шпильки. Это измерение, которое будет варьироваться в зависимости от того, насколько высоки ваши потолки. У меня получилось около 24 дюймов в длину, и я прикрепил их винтами с потайными отверстиями.
- (На этом рисунке показана нижняя часть рамы, к которой еще не прикреплена передняя часть 2×4)
После того, как передняя часть 2×4 была прикреплена, я обрезал соединительные передние части 1×4 (угловой разрез торцовочной пилой) с обоих концов, чтобы они подходили заподлицо, затем я прикрепил их винтами с карманными отверстиями снизу и обычными 2-дюймовыми винтами сверху.
К этому моменту я был готов прикрепить 1/4-дюймовые кусочки фанеры с каждой стороны. Придать правильную форму было несложно, я просто вставил большую прямоугольную деталь и обвел карандашом контур того места, где мне нужно было вырезать, затем я вырезал его лобзиком и прикрепил их 1-дюймовыми шурупами для гипсокартона. .
Я знал, что винты будут закрыты накладкой, и хотел, чтобы это было более надежно, чем просто гвоздезабивной инструмент. Частично причина заключалась в том, что у меня внутри шкафов есть винты, которые ввинчиваются в вытяжку, и винты предотвратят выпадение фанеры при прикреплении внутренних винтов шкафа.
Шаг 4: Сухая установка вентиляционного отверстия вытяжки
Сухая установка вентиляционного отверстия вытяжки важна на этом этапе, потому что, если необходимо внести некоторые корректировки, вы можете сделать это без повторной более утомительной отделочной работы.
Также самое время добавить дополнительную плитку к раме и залить раствором.
Шаг 5. Покройте нижнюю часть фанерой
Чтобы покрыть нижнюю часть нижней рамы (чтобы не было видимых 2x4s), я тщательно измерил нужный мне прямоугольник (30″ x 17 1/2″). , и пространство для вставки (10 3/4″ x 26 1/2″) и вырежьте его из 1/4″ куска фанеры с помощью электролобзика. Я прикрепил его с помощью клея и гвоздей, затем заполнил отверстия для гвоздей и нанес 3 слоя белой краски (1 слой грунтовки и 2 слоя полуглянцевой внутренней краски).
Когда отделка высохла, я снова установил вентиляционную решетку вытяжки.
Шаг 6: Установите лицевую и верхнюю часть вытяжки из фанеры, нижнюю обшивку
Используя фанеру толщиной 1/4″, вырежьте прямоугольник, необходимый для покрытия лицевой стороны вытяжки , от верхнего края передней части 2×4 до потолок (закрывает верхнюю часть каркаса 2х4).
Прикрепите его с помощью гвоздезабивателя к боковым соединительным деталям и верхней части 2×4.
Затем, используя грунтовку 1×4, обрежьте верхнюю часть у потолка и используйте грунтовку 1×6 для нижней части вытяжки. Я использовал соединение под углом для нижней части (потому что оно было бы близко к уровню глаз, и я хотел, чтобы соединение было максимально бесшовным) и соединение встык вверху.
Шаг 7: Добавьте окончательные детали отделки
Используя грунтовку 1×2, я добавил внутреннюю отделку вокруг вентиляционного отверстия, затем использовал шпаклевку для дерева и герметик, чтобы заполнить швы.
Затем я использовал деревянные решетчатые планки и добавил отделку вдоль каждого угла (закрывая винты), а также на лицевой стороне вытяжки, чтобы придать ей ремесленный вид. Я также добавил деревянную накладку вдоль верхнего края 1×6 и нижнего края 1×4. Я закончил тем, что добавил решетчатые полосы после лепки из дерева.
Вот как это выглядело до шпаклевки, герметика и краски:
Шаг 8: Грунтовка и покраска
Используя высококачественную грунтовку (я использую KILZ), загрунтуйте всю натуральную древесину. Это важно, потому что со временем натуральная древесина будет выщелачивать дубильные вещества через обычные краски + грунтовки и вызывать пожелтение. После того, как все было загрунтовано, покрасьте двумя слоями краски, соответствующей вашим шкафам (я использовал BM Advance в цвете Satin-Bright White со склада).
Я обклеил вентиляционную решетку и покрасил нижние части отделки. Нам нравится этот вытяжной колпак — светодиодные фонари очень яркие, он имеет 3 разные скорости для вентиляционного отверстия и отлично справляется со своей задачей. Единственная сложность заключается в том, что когда вы вынимаете эти панели, чтобы почистить их (очень легко снять), металлические края порежут вам пальцы, если вы не будете очень осторожны.
