Приточно-вытяжная система вентиляции: особенности обслуживания

Монтаж приточно-вытяжной вентиляции позволяет решить четыре задачи:

1. Удалить из помещений загрязненный воздух.
2. Подать в них свежий воздух.
3. Обеспечить поддержание в помещениях комфортных параметров микроклимата: влажности, температуры и скорости движения воздуха.
4. Снизить вероятность производственных аварий (для предприятий с выделением токсичных веществ, газов и прочих вредных веществ).

Чтобы системы вентиляции исправно выполняли эти задачи, их нужно своевременно обслуживать.

Зачем проводить техническое обслуживание систем вентиляции

Регулярное техническое обслуживание позволяет:

• обеспечить безаварийную работу систем вентиляции;
• подготовить их к сезонной эксплуатации;
• поддерживать эксплуатационные показатели систем на требуемом уровне.

Какими могут быть системы вентиляции

Системы вентиляции могут быть нескольких видов:

• В зависимости от способа подачи и отведения воздуха они делятся на естественные и принудительные. Естественные подходят для жилых помещений, во всех остальных случаях удобнее использовать принудительные.
• В зависимости от зоны обслуживания различают местные и общеобменные системы. Местные или их комбинацию с общеобменными используют в производственных помещениях, общеобменные – в административных или офисных зданиях.
• В зависимости от особенностей конструкции различают бесканальные, канальные, моноблочные и наборные системы. Универсальными и наиболее востребованными считаются наборные.
• В зависимости от назначения системы бывают вытяжными, приточными и приточно-вытяжными.

Системы вентиляции обеспечивают не только комфортный микроклимат в помещениях, часто – это требование безопасности

Из чего состоят системы приточно-вытяжной вентиляции

При монтаже систем вентиляции используют следующие элементы:

• воздухозаборные решетки;
• воздушные клапаны;
• фильтры;
• вентиляторы;
• воздухонагреватели;
• шумоглушители;
• воздуховоды;
• воздухораспределители;
• фасонные изделия для сборки воздуховодов;
• системы управления.

Особенности приточно-вытяжных систем вентиляции

Такие системы работают (подают свежий и отводят отработанный воздух) принудительно, то есть с использованием специального механического оборудования. Их преимущества – эффективный воздухообмен и возможность не только контролировать скорость перемещения воздуха, но и очищать его, регулировать температуру и влажность.

Системы вентиляции обеспечивают воздухообмен за счет вытеснения или перемешивания воздуха. В первом случае подача выполняется снизу, чистый воздух вытесняет отработанный, после чего он отводится через воздухораспределительные решетки, размещенные в верхних точках помещения. Во втором случае подача чистого воздуха выполняется сверху, а отвод загрязненного – снизу.

Какие работы проводят при техническом обслуживании систем вентиляции

При техническом обслуживании систем вентиляции различные виды работ проводят с определенной периодичностью:

• Раз в месяц:
  • осматривают элементы систем для выявления повреждений;
  • оценивают состояние крепежей;
  • проверяют параметры питающей сети;
  • контролируют работу автоматики;
  • оценивают состояние приводных ремней электродвигателей вентиляторов;
  • осматривают и при необходимости очищают воздушные фильтры.
• Раз в три месяца:
  • оценивают состояние электропроводки;
  • смазывают подшипники электродвигателей и вентиляторов;
  • проверяют соосность валов электродвигателей и вентиляторов, при необходимости корректируют;
  • контролируют биение рабочих колес вентиляторов, при необходимости проводят балансировку;
  • проверяют работу воздухонагревателей.
• Раз в шесть месяцев очищают фильтры.
• Раз в год:
  • проверяют герметичность системы воздуховодов;
  • чистят жалюзийные решетки;
  • проверяют состояние подшипников электродвигателей и вентиляторов, при необходимости меняют;
  • проводят очистку и дезинфекцию систем вентиляции (если система вентиляции установлена на предприятии с опасными условиями, очистку и дезинфекцию нужно проводить раз в месяц).

Техническое обслуживание – оптимальный способ поддерживать работоспособность и эффективность системы вентиляции

Как проводят очистку и дезинфекцию систем вентиляции

В системах вентиляции со временем неизбежно скапливаются загрязнения: пыль, погибшие насекомые, жировые отложения и прочее. В этой среде хорошо размножаются вредные для людей бактерии и вирусы. Без своевременной очистки и дезинфекции они будут свободно попадать в обслуживаемые помещения.

Для очистки систем используют механический или низкотемпературный способ. В первом случае воздуховоды очищают от наслоений с помощью электрических или пневматических щеточных машин и удаляют их промышленными пылесосами или вакуумными машинами. Во втором – очистку выполняют посредством нагнетания в воздуховоды кристаллов сухого льда или холодного тумана, а удаляют отслоившиеся загрязнения вакуумной машиной.

Системы вентиляции нужно периодически очищать от загрязнений

После очистки проводят дезинфекцию. Для этого компоненты системы вентиляции протирают или орошают специальными составами. Это делают вручную или механизированным способом. В первом случае используют распылители, соединенные шлангом с баллонами с дезинфицирующим средством. Во втором – щеточные машины со специальными насадками. Качество дезинфекции оценивают с помощью лабораторных исследований.

Заключение

Приточно-вытяжные системы вентиляции – востребованы, удобны и эффективны, но без своевременного технического обслуживания они перестанут выполнять свои задачи. Чтобы грамотно провести ТО таких систем, нужно иметь не только специфические знания, но также опыт и умение пользоваться специальными инструментами. Поэтому так важно обдуманно подойти к выбору обслуживающей компании.

Местная вентиляция — Проектирование — Этапы реконструкции вентиляции | Местная вентиляция — Проектирование — Этапы реконструкции вентиляцииВеерВент

Местная вентиляция – это система воздухообмена в ограниченной части пространства, микроклимат которого отличается от общей его атмосферы. То есть фактически этот вид вентиляции предназначен для установки на отдельно рассматриваемом рабочем месте.

Если задачи вентиляции, которые ставит перед специалистами ООО «ВеерВент» помещение и его назначение, можно решить способом общеобменной и местной вентиляции, всегда выбирают последний вариант, поскольку он не только обладает высокой эффективностью, но по сравнению с общеобменным аналогом намного экономнее в плане потребляемой электроэнергии. Но по работоспособности отдельно местная система вентиляции, без общеобменной приточно-вытяжной системы, мало эффективна. Проектировщики ОВиК оценивают такую эффективность от 40% до 70%, от требуемых 95-100% , так как от местной вытяжной системы зависит здоровье персонала.

В помещениях с локальным выбросом вредностей использование местной вентиляции позволяет уменьшить количество подаваемого и отсасываемого воздуха в несколько раз!

Виды местной вентиляции

Для создания системы вентиляции на рабочем месте формируют один из двух видов – вытяжную или приточную местную вентиляцию.

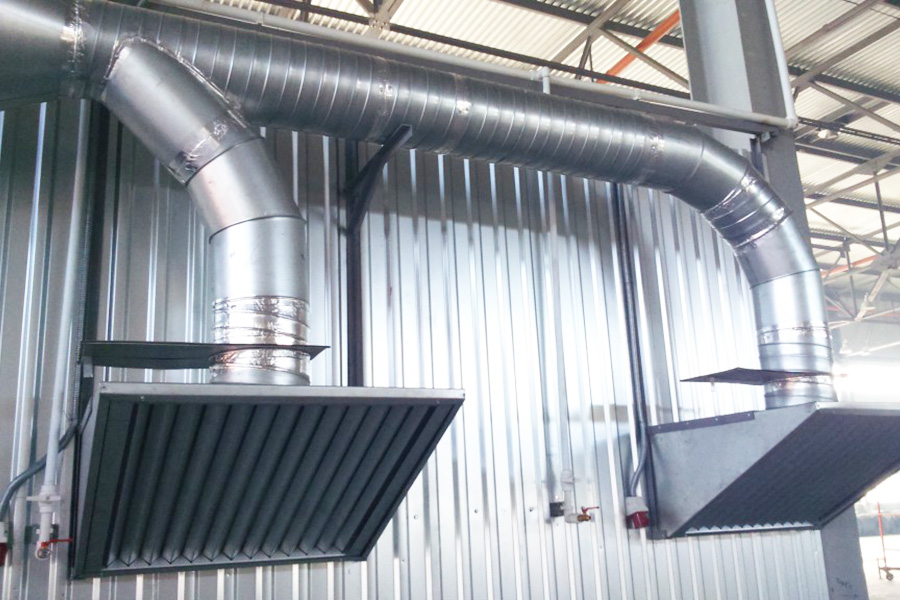

Вытяжная местная вентиляция применяется для локализованных очагов вредных веществ, когда имеется возможность недопущения распространения их по всему производственному помещению. Она состоит в улавливании и отводе выбрасываемых в воздух помещения вредных выделений. С ее помощью организовывается выброс пыли, дыма, газов.

Приточная местная вентиляция предназначена для интенсивной подачи непосредственно к рабочему месту свежего воздуха, его охлаждении при необходимости, а также обдувания охлажденными воздушными потоками, если имеет место значительное тепловое облучение.

Но не стоит считать местную вентиляцию панацеей для всех типов зданий. Наши специалисты при оценке помещения, выявлении задач, которые ставятся перед вентиляцией, при выполнении проекта промышленных вентиляционных систем в первую очередь руководствуются предполагаемой эффективностью, экономностью и целесообразностью использования того или иного метода. Так, местная вентиляция не всегда в состоянии на должном уровне удалять из помещения и ликвидировать выделяемые вредности; в этом случае оптимальным вариантом будет сочетание элементов общеобменной и местной вентиляции.

Способы создания местной вентиляции

Для удаления из локализованных участков помещения вредных выбросов (вытяжная местная вентиляция) формируют шкафы-укрытия, завесы, бортовые отсосы, кожухи около станков, зонты и пр.

Для создания приточной местной вентиляции организовывают воздушные оазисы, воздушные завесы. Воздушные оазисы представляют собой передвижные перегородки, имеющие достаточно большую высоту (до 2,5 м), внутрь которых и нагнетается охлажденный воздух. Воздушные завесы – это тепловентиляторы, устанавливаемые близ печей, рабочих окон, ворот и т. п.

Применение местной вентиляции

Местная вентиляция во многих случаях оправдана, а нередко попросту объективно необходима. Она применяется практически в любых промышленных отраслях, в том числе в шахтах, химической, металлургической промышленностях.

В зависимости от типа источника вредностей (станок, ванна и т.д.) применяются различные местные отсосы, вытяжные зонты, вытяжные панели и др. Бортовые отсосы, например, удобно расположить по периметру ванн.

Преимущества местной вентиляции

К их числу относится, прежде всего, экологическая необходимость, связанная с максимально эффективной защитой здоровья рабочего вредного производства. С ее помощью предотвращают возникновение и развитие легочных и раковых заболеваний, аллергий, раздражения слизистой глаз, головных болей.

Вторым значительным преимуществом следует назвать экономическую эффективность ее применения. Состоит она в сбережении затрат электроэнергии (до 60%), а также в повышении производительности труда рабочего персонала (по статистике – до 20%). Кроме того, местная вентиляция способствует дополнительному нагреву воздуха производственного помещения, что создает еще одну статью экономии.

Рекомендуем решать проблемы с выбросами отработанного воздуха, начиная с проектирования систем вентиляции. Системы с несколькими местными отсосами и зонтами требуют точного расчета, что позволит экономично реализовать проект, и начиная с проекта инженерных систем появляется стратегическая возможность планирования строительства или реконструкции систем.

ГЛАВСТРОЙ Девелопмент СБЕРБАНК КАПИТАЛ ЖК ЭМИРАЛЬД

Москва, Ленинский пр-т 103

«КРОКУС ЭКСПО» — международный выставочный центр

МО, 66-й км. МКАД, Международная ул. 18

ХИМИЧЕСКИЙ ФАКУЛЬТЕТ МГУ им. Ломоносова

Москва, ул. Ленинские Горы 1с3

ЖБК Стройбетон Производство ЖБИ

МО, г. Щелково, ул. Рабочая 1

ФГУП Мытищинский научно-исследовательский институт радиоизмерительных приборов

МО, г. Мытищи, улица Колпакова 2а

Мясоперерабатывающий завод «ЦАРИЦИНО»

Москва, Кавказский бульвар 58с1

Офисное здание

Москва, Карамышевская набережная 37

Концерн ВКО «Алмаз-Антей»

Москва, ул. Молодогвардейская 7

«ПОЛИПАК» — производство упаковочных материалов

МО, г. Подольск, ул. Лобачева 30

АТК «Красногорск плаза»

МО, г.Красногорск, Ильинское шоссе 1а

КУРЧАТОВСКИЙ ИНСТИТУТ Национальный исследовательский центр

Москва, пл. Академика Курчатова 1

БЦ «Паритет» — офисные здания

Москва, ул.Тимерязевская 1

БЦ «АВРОРА» — офисные здания

Москва, ул.Садовническая 82

НПО СЛАВА МЯСНОЙ СОЮЗ РФ Полимерное производство Пленка Упаковка

МО, г. Тучково, Технологический пр-д 7

АЭРОФЛОТ СкайВортекс

МО, Аэропорт Шереметьево-1, ангарный комплекс №3

Дельта-Системы СБЕРБАНК Покраска банкоматов

МО, г. Фрязино, пр. Введенского 12

Лакор-Пластик Производство пленки и упаковки

МО, Дмитровский р-н, п. Некрасовский, ул. Ушакова 27

СБАРРО КИНОМАКС

г.Екатеринбург, пр-т Ленина 43

«КОФЕЙНЯ НА ПАЯХ» — производство кофе полного цикла

МО, п.Тучково, ул.Партизан 49

Лианозовский Колбасный Завод

Москва, Дмитровское шоссе 159

Коттедж 1600 м2

МО, г. Одинцово, КП Стольное

Бизнес-парк «ВОДНИКИ» — аренда офисов

Москва, ул. Водников 2

BMW | Авто Авангард

МО, Новорижское ш. 9км

НПЦ Автоматики и приборостроения им. Пилюгина РОСКОСМОС

Москва, ул. Веденского 1

КП Резиденции БЕНИЛЮКС

MO, Истринский р-н, д.

Чесноково

«ПАКЕТТИ-Групп» — производство пленки и упаковки

МО, г. Климовск Подольск, пр-т 50 лет Октября 21а

«АУДИ Центр Север»

Москва, Ленинградское шоссе 63б

ФГУП «Спецмагнит»

Москва, Дмитровское ш. 58

Казенное Предприятие Московская Энергетическая Дирекция Департамент ЖКХ

Москва, 4-я Парковая 27

НПО им. Лавочкина

МО, г. Химки, ул. Ленинградская 24

РАЗДОЛЬЕ МОСОБЛПОЛИМЕР Производство семечек и полимерной продукции

МО, Ногинский р-н, д. Большое Буньково, ул. Фабричная 1

«ИнтексГранд ЦИП» — пищевые белки и добавки, фасовка, упаковка

МО, г. Долгопрудный, ул. Жуковского 1

4 фактора, снижающих энергозатраты на местную вытяжную вентиляцию

Оборудование, улавливающее и фильтрующее вредные выбросы, часто необходимо для поддержания безопасной рабочей среды. Это потребляет энергию, а для некоторых процессов — значительное количество энергии.

Независимо от того, управляете ли вы небольшой лабораторией или большим заводом с системами экстракции и фильтрации, существует множество способов снизить потребление энергии, особенно когда устройства экстракции не должны работать непрерывно. Вот четыре фактора, которые могут снизить энергопотребление вашей локальной вытяжной вентиляции и систем фильтрации.

1. Удаление паров и пыли от источника загрязнения с помощью автоматических заслонок

Когда это возможно, улавливание вредных паров, дыма и пыли в источнике загрязнения является наиболее энергоэффективным и эффективным способом предотвращения их попадания в зону дыхания или загрязнения окружающей среды. Кроме того, точка вытяжки должна быть открыта только тогда, когда это необходимо, с оптимизированным потоком воздуха. Использование демпферов — хороший способ контролировать воздушный поток. Поскольку ручные заслонки могут закрываться или открываться не так часто, как могли бы, автоматические заслонки, управляемые в соответствии с фактической рабочей нагрузкой, могут сэкономить значительное количество энергии.

2. Размеры воздуховода для оптимизации скорости переноса воздушного потока

После улавливания загрязненного воздуха у источника он транспортируется от точки отбора до фильтрующей установки. Чтобы предотвратить скопление пыли и частиц внутри воздуховода, вам необходимо иметь достаточную скорость транспортировки, в зависимости от пыли. В мастерской может быть много точек добычи, но иногда они не используются одновременно. Достаточная скорость должна поддерживаться даже при изменении количества используемых точек извлечения. Тем не менее, при выборе системы воздуховодов для достижения достаточной скорости транспортировки система будет максимально энергоэффективной.

3. Держите перепад давления в фильтре на низком уровне

После транспортировки по воздуховоду загрязненный воздух попадает в блок фильтров. Как и в случае с системой воздуховодов, размер фильтра желательно выбирать с учетом того, сколько точек вытяжки обычно используется одновременно. Это означает, что фильтр адаптирован к воздушному потоку меньшему, чем сумма воздушных потоков во всех вместе взятых точках вытяжки.

Для эффективной фильтрации скорость транспортировки и воздушный поток не должны быть чрезмерно высокими. Таким образом, вы поддерживаете перепад давления в фильтре на достаточно низком уровне и тем самым экономите энергию и дольше сохраняете фильтр в хорошем состоянии. Кроме того, важно использовать подходящий фильтрующий материал для типа фильтруемой пыли, чтобы фильтр легко очищался, сводя к минимуму количество и частоту очистки. Сжатый воздух, используемый для очистки, требует энергии и вызывает износ фильтра. Используя фильтр, который очищается автоматически импульсной системой подачи сжатого воздуха по требованию, вы гарантируете, что фильтр работает оптимальным образом.

4. Оптимизация энергоэффективности системы вентиляторов с помощью привода с регулируемой скоростью

Вентилятор системы удаления пыли и дыма влияет на все вышеперечисленные факторы, и именно здесь у вас есть самый большой потенциал для экономии энергии и снижения затрат. Если вы позволяете вентилятору постоянно работать на полной скорости, независимо от рабочей нагрузки, он будет создавать больший поток воздуха, чем необходимо, что, в свою очередь, приводит к трате энергии и износу фильтра. Регулировка скорости вращения вентилятора в соответствии с фактической рабочей нагрузкой необходима для минимизации энергопотребления и затрат.

Преобразователь частоты (VSD) с регулированием давления, также называемый частотно-регулируемым приводом (VFD) или инвертором, поможет вам контролировать мощность вентилятора. С помощью преобразователя частоты давление в системе воздуховодов контролируется, а скорость вращения вентилятора оптимизируется в соответствии с фактически необходимым объемом воздушного потока вплоть до максимальной производительности. Кроме того, используя вентиляторы с загнутыми назад лопастями, вы получаете оптимальную эффективность. В целом это оптимизирует использование вашей местной вытяжной системы вентиляции, улучшит производительность фильтров, а также снизит уровень шума, отвод кондиционированного воздуха и затраты на электроэнергию.

Какие адаптации подходят для вашей местной вытяжной системы вентиляции, зависит от ваших рабочих процессов и их масштабов. Свяжитесь с нами, чтобы разработать энергоэффективное решение, оптимизирующее использование вентиляторов и фильтров в ваших производственных процессах.



База данных технических средств управления — Системы местной вытяжной вентиляции в типографии

Проблема:	Операторы печатных машин и другие работники типографий подвергаются воздействию паров растворителей в воздухе, образующихся при очистке печатной машины. Растворы для чистки прессов обычно представляют собой смесь химических веществ, включающую различные растворители, некоторые из которых являются канцерогенами. Многие из этих растворителей могут всасываться через кожу. Краски, используемые в коммерческой печати, также потенциально опасны. В исследовании чернил для принтеров 29образцы чернил содержали 46 различных растворителей в различных сочетаниях. Воздействие опасных химических веществ в воздухе происходит в результате испарения из красочных лотков, валиков и офсетных полотен, операций смешивания и разбавления, а также при очистке пластин, офсетных покрытий, стяжек и прессов. Кроме того, в процессе печати образуются взвешенные в воздухе частицы. Порошок против смещения, используемый для предотвращения переноса краски с предыдущего листа на оборотную сторону следующего листа, обычно изготавливаемый из кукурузного или картофельного крахмала, имеет высокие показатели чувствительности к воспламенению и взрывоопасности, хотя минимальная взрывоопасная концентрация (30±50 г/м3) на несколько порядков выше концентрации в воздухе, ожидаемой в полиграфии. Картофельный крахмал имеет 2-й класс воспламеняемости, характеризующийся кратковременным локальным возгоранием.
Что это значит для вас:	Неблагоприятные последствия для здоровья от вдыхания чистящих растворов или контакта с кожей включают дерматит, зуд в глазах, головные боли, тошноту, рвоту, головокружение, дыхательную недостаточность, угнетение центральной нервной системы, кашель, затрудненное дыхание, раздражение верхних дыхательных путей, боли в груди, потерю сознания и смерть. Хронические эффекты могут включать поражение почек и печени. Основным неблагоприятным воздействием подавляющего большинства чистящих средств на здоровье является наркоз. Используемый порошок против смещения, обычно состоящий из сырого молотого кукурузного или картофельного крахмала, является потенциальным сенсибилизатором аллергии. При длительном воздействии аллергия на эту пыль может перерасти в профессиональную астму.
Описание управления:	Системы местной вытяжной вентиляции (LEV) предназначены для улучшения контроля летучих выбросов прессы. Система LEV забирает насыщенный паром воздух из прессов, выпускает его за пределы здания и подает наружный воздух. Система состоит из блока подачи свежего воздуха с теплообменником типа «воздух-воздух» для минимизации затрат на кондиционирование свежего воздуха и вытяжного колпака с соответствующими воздуховодами для удаления загрязненного воздуха из зоны вытяжки. Следует избегать любого источника сквозняка рядом с прессами, поскольку это снизит эффективность улавливания системы LEV. Воздуховоды, используемые для системы, должны быть гладкими внутри и иметь круглое поперечное сечение. Это сводит к минимуму накопление пыли в воздуховоде и сопротивление воздушному потоку. Кроме того, круглые воздуховоды выдерживают большее отрицательное давление и могут очищаться, в отличие от большинства гибких, гофрированных или прямоугольных воздуховодов. Воздуховод должен иметь такие размеры, чтобы поддерживать скорость воздуха в воздуховоде не менее 3000 футов в минуту, чтобы предотвратить оседание и скопление порошка, препятствующего смещению, внутри горизонтальных участков воздуховода. На входе в систему свежего воздуха должен быть пылевой фильтр для защиты теплообменника воздух-воздух от разрушения, вызванного скоплением пыли. Фотография местной вытяжной вентиляции на приемной стороне печатной машины Местная вытяжная вентиляция для малого принтера
Номер отчета о технических и физических опасностях:	205-12-А; 205-13-А;
Коды НАИКС:	323110
Ключевые слова:	коммерческая печать литографическая печать пресс очистка пресса оператор пресса принтер печать
Насколько хорошо работает этот контроль?	Результаты дымовой трубы показали, что, по-видимому, любой взвешенный в воздухе материал, выпущенный рядом с рабочими частями пресса, был захвачен системой LEV, прикрепленной к прессу. РубрикаРазное
