Запил стропил и как правильно сделать запил стропильной ноги

При строительстве стропильной системы для обеспечения надежности конструкции важно следить за каждой деталью. Особенное внимание уделяют узлу крепления стропилины к мауэрлату. Именно в этом месте передается основная часть нагрузки на несущие стены. При этом важно не только как закрепить, что использовать, но и точность запила. Ведь если доска будет не полностью опираться, тогда она может сломаться и привести к обрушению крыши. В статье рассмотрим как запилить стропила и какие способы для этого существуют.

Разновидности крепления стропил

В зависимости от конструктивного решения, наличия внутренних стен и расчетной нагрузке применяют различные виды крепления. Каждое из них подразумевает собственный вариант подготовки стропил для стыковки с мауэрлатом. Ниже перечислены три основных способа крепления:

• жесткий;
• наслонный;
• скользящий.

Последний вариант рассматривать не будем, так при его применении делать запилы не потребуется.

Обычно его используют при устройстве крыши на домах из бруса. Он больше всего подходит, так как стены из дерева со временем дают усадку. Из-за этого стропильная система может изменить геометрию и появятся течи.

В остальных вариантах придется делать точные запилы. Понадобятся точные измерительные приборы, строительный карандаш и электрическая или бензопила.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Общие рекомендации

Прочности крыши зависит не только от того как правильно были сделаны запилы. Примите во внимание следующие советы:

1. Для стропил подбирайте качественные материалы, так как, даже если сделаете точные запилы, брусок может не выдержать нагрузки. Тут нельзя экономить, так эта деталь принимает все нагрузки на себя.
2. Места крепления с мауэрлатом должны быть без дефектов древесины, например, сучков. Хотя они и прочнее древесины, но вокруг образуются завихрения, которые при малейшей нагрузке ломаются.
3. При устройстве крыши не стесняйтесь обращаться за помощью, так как это опасное и ответственное дело.

Грамотно выполненный узел примыкания стропильной ноги и мауэрлата гарантирует долгий срок службы конструкции.

Вырубка посадочного места

Важно понимать, что выполнить идеальный запил на строительной площадки невозможно. Причины могут быть разными: недостаток высокоточных инструментов, неравномерное положение мауэрлата, неудобная позиция и так далее. Поэтому относительно проектного значения, может измениться угол наклона ската. Тут, главное, сохранить единую линию положения стропил.

Самый простой способ сделать одинаковый запил на стропилах — использовать шаблон. Правда, не во всех случаях этот вариант подойдет, так часто крыши бывают неровными. Тогда придется рассчитывать угол и место вырубки на каждой стропиле индивидуально.

Для основы шаблона возьмите обрезок доски, кусок ДВП или фанеры, подойдет даже плотный картон. На заготовке проведите линию от нижнего края на расстоянии не больше третье часть ширины стропилины. Такую же черту необходимо провести на всех брусьях которые планируете подрезать. Дело в том, что глубже делать распил не рекомендуется из-за потери прочности. Далее, отметьте точки, в которых стропила будет прилегать к мауэрлату, сделайте перпендикулярную черту, относительно прошлой линии.

Теперь перейдем к изготовлению шаблона, определив углы вертикальной и горизонтальной части зарубки. Для этого приложите заготовку к торцу мауэрлата, сохранив уклон будущей крыши. Напротив угла должна быть точка пересечения линий, которые сделали до этого. Проведите линии треугольника и вырежьте получившийся шаблон.

Прежде чем переносить разметку на стропила проверьте точность готового изделия. Пройдитесь по крыше и проверьте степень примыкания по всей длине мауэрлата. При необходимости сделайте коррективы, но не стоит ожидать идеального варианта. Перепады в 2—3 миллиметра допустимы.

Далее, приложите шаблон к стропилам и перенесите разметку. Важно, чтобы распил был произведен на равном расстоянии от коньковой стороны. Первый пропил должен быть сделан поперек волокон.

Важна максимальная концентрация, чтобы не выйти за очерченные границы. Если не уверены в собственных силах, тогда воспользуйтесь ручным инструментом. Так вы снизите процент брака и время на переделку.

Второй срез выполняется топором, так как электропила может быть застопорена. Тут так же понадобится сноровка и сила. Важно проследить чтобы топор был довольно острым, тогда дело будет спориться лучше и можно избежать сколов.

Наконец, сверьте получившийся запил с шаблоном и при необходимости внесите поправки. После чего можно выполнить монтаж готовой стропильной ноги или сделать посадочные места на оставшихся деталях.

Подрезка для прямого стыка с мауэрлатом

Более простой вариант — сделать соединение встык. Для этого нужно определить место среза и угол его наклона. Для этой цели можно применить два варианта: теоретический и практический.

Для теоретического метода нужно хорошо разбираться в геометрии и на бумаге рассчитать нужный угол. Разделите расстояние от конька до карниза, на длину стропилы. Так, вы получите косинус требуемого угла. Для того чтобы перенести его на заготовку можно использовать либо торцовочную пилу, либо специальный угольник.

Если под рукой нет особого инструмента, изготовьте простой шаблон. Возьмите прочный материал, например, ДСП. На листе отметьте 500 мм по нижнему краю, затем определите тангенс требуемого угла и умножьте на отмеренную длину. Так, вы получите вторую сторону прямоугольного треугольника. Отметив все границы и вырезав заготовку, получите нужный угол. Запиленные детали можно сразу смонтировать или дождаться когда будет сделан весь комплект.

На практике можно легко сделать разметку отдельной стропилины, приложив ее к проектной позиции. Для этого выставьте брус так, чтобы его нижняя часть была заподлицо с мауэрлатом. Проведите горизонтальную линию от угла до нижней части стропилы, она должна быть строго параллельна стене. Теперь можно спокойно отпилить любым подручным инструментом и установить деталь. Оставшаяся часть послужит шаблоном для оставшихся стропил только в том случае, если основание ровное.

Знания геометрии помогают не только в определении угла запила стропильной ноги, но и в определение высоты крыши, длины отдельных элементов и так далее.

Как крепить стропила к мауэрлату

Опытные строители отлично знают, что во время устроительства стропильной системы нет узлов, которые бы не играли важную роль в обеспечении прочности конструкции. Это, в том числе, касается и способов крепления стропильной ноги к мауэрлату. Мы не будем останавливаться на характеристиках самого мауэрлата, способах его строительства и методах его крепления. Исходные данные для всех вариантов крепления стропил к мауэрлатам стандартные – все они быть сделаны согласно требованиям существующих строительных норм и правил.

Как крепить стропила к мауэрлату

Содержание материала

Видео – Как крепятся к мауэрлату стропила

Нужно кратко выяснить еще один вопрос – не всегда крепление стропил к мауэрлатам возможно.

Когда и почему нельзя пользоваться этим методом крепления стропильной системы?

На сложных вальмовых или двускатных крышах с различными углами наклона скатов.	Почему? Угол стропила (или кобылки, если оно имеет недостаточную длину) с каждого ската крыши будет различным. Это значит, что во время устройства карнизной части кровли возникнут проблемы. Если вы пожелаете сделать одинаковой ширину карниза по всему периметру здания, на каждой стене он будет располагаться на различной высоте. Если вы пожелаете сделать все карнизы на одинаковой высоте, то у каждой стены они будут иметь различную ширину. Нужно вспомнить школьные уроки о треугольниках. Само собой разумеется, что и первый, и второй варианты для здания неприемлемые. На таких зданиях стропильные ноги должны крепиться только на балках перекрытия, только так можно сделать карниз одинаковым по ширине вокруг всего здания. А если крыша с эркером, то вариант крепления стропильных ног на мауэрлате даже теоретически рассматривать не имеет смысла.	Сложная ломанная вальмовая крыша
Во время реконструкции или ремонта старых или аварийных зданий.	Опытные строители сразу определяют углы наклона скатов. Если в местах их пресечения линии кровельных покрытий образуют прямоугольный треугольник, то наклон скатов одинаковый, если волны покрытия не совпадают – крепить стропила придется на балках.	Реконструкция крыши
Верхние ряды несущих стен в таком плачевном состоянии, что прикрепить к ним мауэрлат с необходимыми показателями прочности очень трудно.	Приходится или разбирать несколько рядов кирпичей и класть их заново или бетонировать специальный армирующий пояс по всему периметру здания, и только после выполнения таких работ прочно фиксировать мауэрлаты. Практика показывает, что делать такие работы экономически невыгодно, да и времени уходит значительно больше, чем установить на потолке несущие балки.	Мауэрлат

Рекомендации по креплению стропил

С этим вопросом мы разобрались, теперь следует рассмотреть несколько общих рекомендаций, касающихся крепления стропил.

Рекомендации по креплению стропил	Описание	Иллюстрации
Никогда нельзя запиливать или зарубать стропила глубже, чем на одну треть ширины.	Запомните это правило раз и навсегда. В сети можно встретить примеры запила стропил чуть ли не до половины ширины, это грубейшая ошибка. Спрашиваться, зачем брать для стропила доску шириной 150 миллиметров, чтобы потом в самом нагруженном месте «откромсать» от нее половину? Какая несущая способность у нее останется? Причем, это правило касается не только узла крепления стропил к мауэрлату, а абсолютно всех узлов фиксации стропильной системы.	Зарубка стропильной ноги
Для каждого узла нужно одновременно применять минимум два способа фиксации.	Кроме зарубок используйте металлические скобы или уголки, не внушающие доверия зарубки дополняйте специальными упорными досками и т. д.	Скоба строительная Уголки для фиксации стропил
ользуйтесь шаблонами только в случае полной уверенности, что все размеры и расстояния по всему периметру строения в максимальной степени идентичны.	Нет такой уверенности – подгоняйте каждую стропильную ногу по отдельности.	Полноразмерный шаблон стропил

И с этой темой разобрались, теперь уже можно рассмотреть наиболее часто встречающиеся способы крепления стропильных ног к мауэрлату. Мы будем говорить о трех: запиливании с упором (жестком), скользящем и наслонном методах.

Жесткое крепление стропил

Самый надежный, самый трудоемкий и самый универсальный способ, может выполняться путем врубки или за счет нашивки подпорных брусков на стропила. Вначале рассмотрим вариант врубки стропила.

Жесткое крепление стропил к мауэрлату путем врубки

Не стоит переживать, если в результате вырубливания ноги у вас немного изменится наклон ската. Главное, чтобы все стропила лежали на одной линии. Перед запилом стропильной ноги нужно снять размеры места прилегания ее к мауэрлату, а это довольно сложно. Мы не будем выполнять различные математические расчеты, это долго и бесполезно, да и никто на практике таким себе голову не забивает.

Шаг 1. Предлагаем два варианта: сделать один универсальный шаблон для всех ног сразу или делать запилы для каждой по отдельности.

Схема положения стропильной ноги

Если у вас все нормально с положением мауэрлата, то лучше делать шаблон, если есть проблемы, то придется каждое стропило подготавливать отдельно.

Этот шаблон нужен для изготовления стропил

Шаблон можно сделать из обрезка доски, куска ДВП или плотного картона. Проведите на нем линию у нижней кромки на расстоянии не более 1/3 ширины стропильной ноги. На всех стропильных ногах проведите такую же параллельную линию, отметься места прилегания стропил к мауэрлату, и проведите перпендикулярную к ней линию.

Глубина «седла» не должна превышать одной трети от ширины стропила

Теперь вам нужно проследить угол вертикальной и горизонтальной плоскостей зарубки для одного прилегания к мауэрлату по всей поверхности. Сразу скажем, что идеального варианта добиться не удастся, но неплотное прилегание плоскостей в несколько миллиметров критической роли не играет. Приложите шаблон к торцу бруса мауэрлата под углом наклона ската. Точка пересечения вертикальной и горизонтальной линии должна находиться точно напротив его угла. Начертите получающийся треугольник, вырежьте начерченную часть.

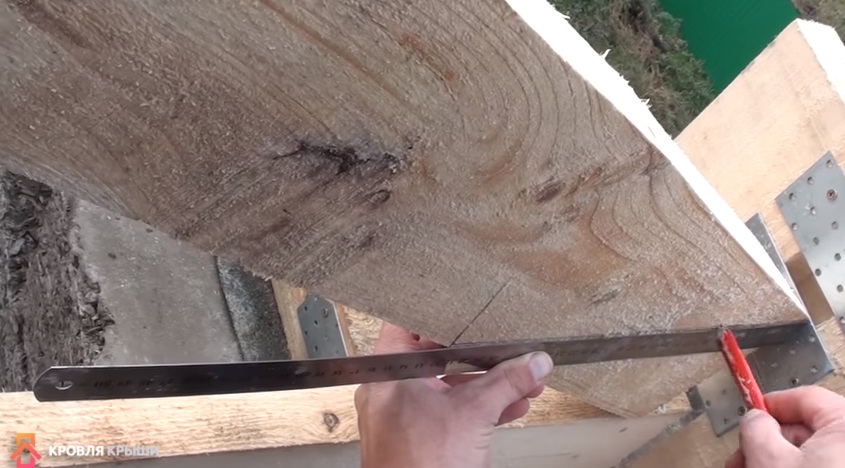

Шаг 2. Проверьте правильность шаблона в нескольких частях мауэрлата, пройдитесь по обеим сторонам строения. При необходимости немного изменяйте угол выпиленной части, нужно добиться максимально точного прилегания зарубки по всему периметру.

Шаг 3. Приложите шаблон к стропилу, точка угла верхнего упора должна находиться на всех стропилах на одинаковом удалении от их коньковой части.

Шаг 4. Электрической пилой или ручной ножовкой отпилите срез поперек волокон стропильной ноги.

Отпиливаем стропила по шаблону

Пилите очень осторожно, не уменьшайте пропилом ширину оставшейся нетронутой стропилы. При недостаточном опыте работы электрическими инструментами лучше пользоваться ручными пилами. Пусть времени и сил потребуется больше, зато вероятность брака значительно снижается. А если учесть время на переделку, то потеря производительности труда от ручного инструмента не будут столь большими.

Шаг 5. Под углом выберите второй срез.

Внимание: это самая трудная работа. Пилить такую поверхность электрической пилой нежелательно, велики риски заступления. Нужно работать топором, топор должен быть очень острым. Работа топором потребует не только умения, но и физической силы. Кстати, умение работать топором (путь и не на уровне профессионала) всегда пригодится при строительстве деревянной бани.

Шаг 6. Проверьте шаблоном сделанное посадочное место, при необходимости поправьте его. Можете готовить посадочные места сразу для всего комплекта стропильных ног, а можете выполнять работы по очереди. Все зависит от вашего умения и точности установки мауэрлата.

Пример шаблона для стропил

Пример выпиливания пазов по шаблону

Шаг 7. Поставьте стропильную ногу на место, зафиксируйте ее положение. Для фиксации можете пользоваться самодельными скобами, металлическими уголками или иными прочными приспособлениями.

Пример установленной стропильной ноги

Таким образом нужно поставить два крайних стропила, натянуть в нижней части между ними веревку и по очереди ставить следующие. Будьте готовыми, что для некоторых стропил придется несколько раз подгонять размеры пятки. Чем больше у вас будет практического опыта, тем реже придется снимать/ставить для подгонки стропильную ногу. Во время установки стропильной системы каждую пару ног следует временно фиксировать различными деревянными раскосами или подкосами. Временное крепление убирается только после набивки обрешетки под финишное покрытие крыши.

На фото пример временного крепления для стропил

Цены на доски обрезные

обрезные доски

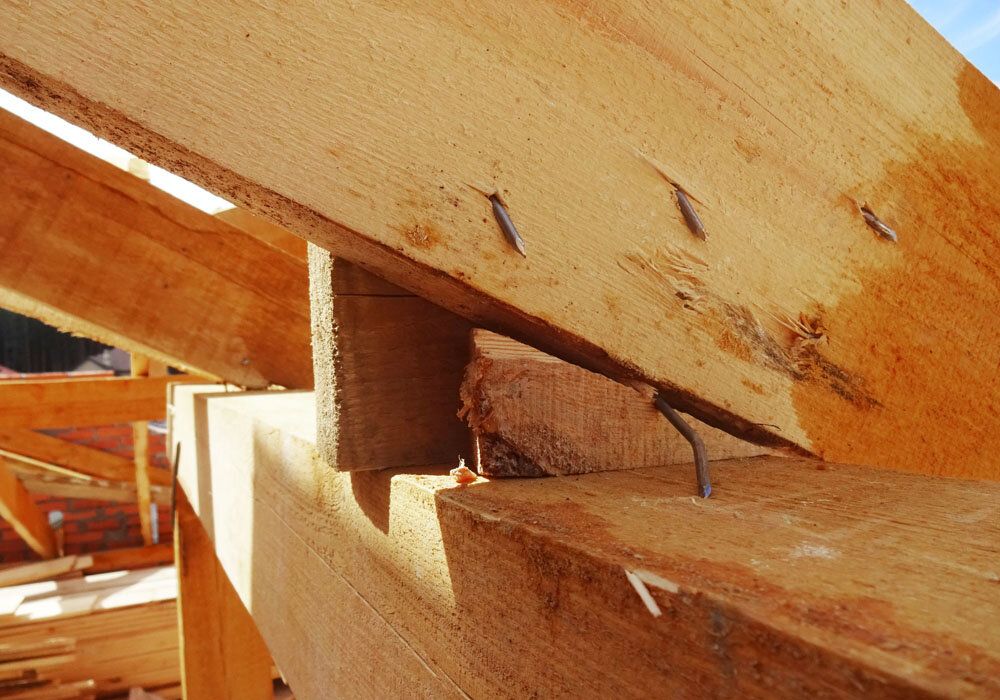

Крепление стропильных ног нашивкой упорного бруска

Для небольших бань мы рекомендуем пользоваться этим способом – намного проще и быстрее. А что касается механической устойчивости конструкции, то она зависит от добросовестности выполнения всех работ. Такой метод крепления стропил могут использовать даже очень неопытные строители, он дает возможность перемещать стропильные ноги в любом положении до занятия ими правильного положения и уже на месте фиксировать узел.

[adrotate group=»5″]

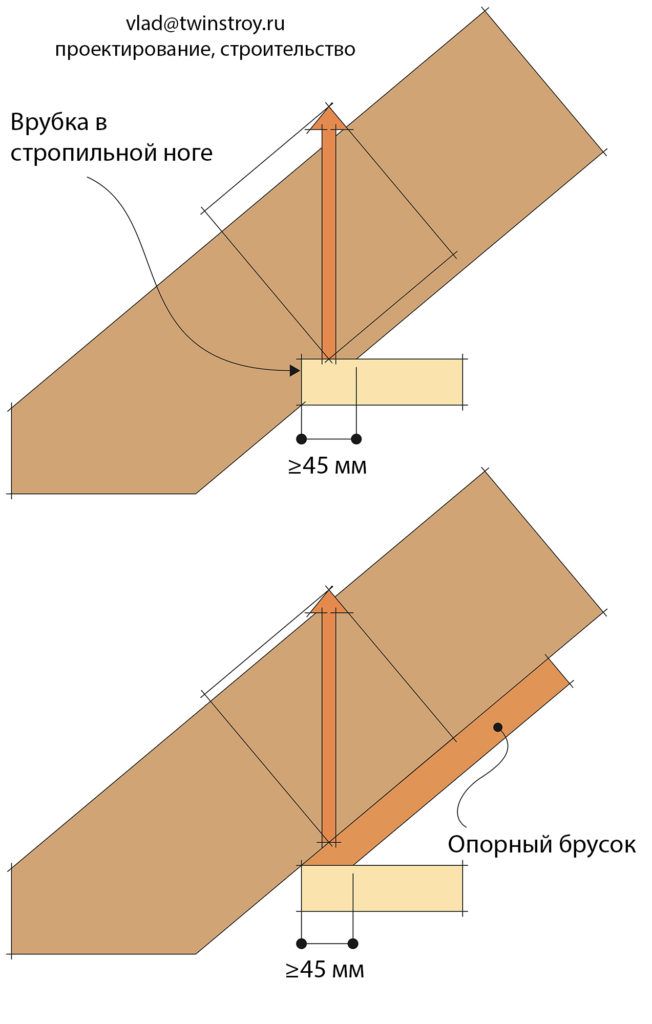

Жесткое крепление стропил к мауэрлату за счет нашивки упора

Шаг 1. Установите фронтонные стропила на место, временно зафиксируйте их положение.

Шаг 2. Из широкой доски отрежьте кусок длиной не менее 40 см. Определите угол наклона упорного в мауэрлат торца. Верхней горизонтальной зарубки на доске можно не делать, она никакой нагрузки не несет. Вертикальную нагрузку будут держать стропила. Для того чтобы увеличить площадь их упора в мауэрлат, следует в них пропилить посадочные места на ширину стропил.

Не нашлось отрезков прочных досок – прибивайте две тонкие с обеих сторон стропил. Только садить их рекомендуем на один сквозной метиз (оптимально длинный болт), не стоит послаблять стропила большим количеством гвоздей или саморезов.

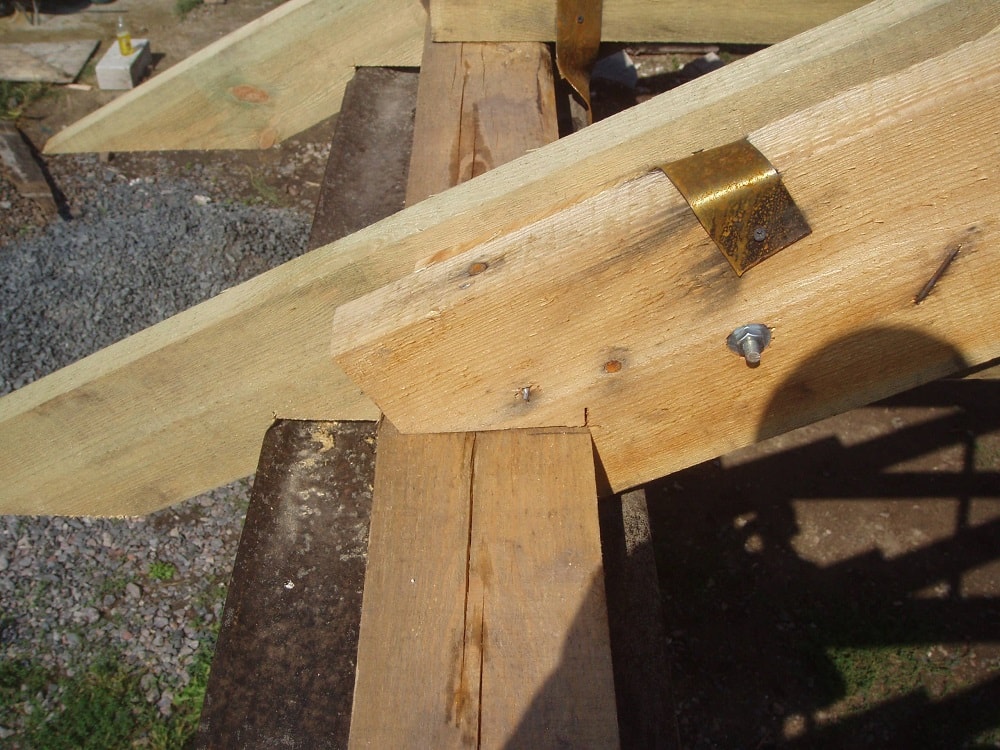

Пример жесткого крепления стропил

Шаг 3. Если у вас доски с обеих сторон стропила, то можете не использовать дополнительные способы фиксации элемента от боковых опрокидываний. Если доска с одной стороны, то нужно будет зафиксировать их металлическими уголками или скобами.

Следует сказать, что каждая стропильная система на любом здании мастерами выполняется с индивидуальными различиями. Все зависит от их опыта и предпочтений. И вы можете не придерживаться в точности наших рекомендаций, принимайте оригинальные решения на месте с учетом особенностей бани и наличия строительных материалов.

Работы по креплению стропил всегда нужно делать по веревке, контролировать следует конек и нижние ноги. Если есть проблемы по высоте, то подкладывайте деревянные упоры на мауэрлат, для предупреждения скольжения прибейте их небольшими гвоздиками или саморезами.

Цены на комплект метизов

комплект метизов

Скользящий метод крепления стропил

По такому способу строится стропильная система в деревянных срубах.

Скользящиц тип крепления стропил

Дело в том, что сруб должен выстояться под крышей, за это время он дает усадку. Усадка, как следствие, немного изменяет положение стропильной системы, в случае жесткого крепления стропильных ног непременно появится или деформация стропильной системы, или нарушится устойчивость верхнего ряда сруба. Именно этот ряд играет роль мауэрлата. Для того чтобы увеличить площадь упора стропила и мауэрлата, нужно снять острую кромку последнего. В противном случае большие нагрузки станут причиной вдавливания бруса на угле мауэрлата, и стропильная система начнет изменять свое положение. Делаться это будет неравномерно по периметру сруба – стропила могут значительно нарушить свое первоначальное положение, кровельное покрытие станет волнистым. А это может нарушить его герметичность, в результате появятся протечки со всеми очень негативными последствиями.

Скользящие стропила можно ставить только в том случае, когда стропильная система имеет упор в верхней части на коньковый брус и вертикальные упоры, для усиления устойчивости конструкции желательно дополнительно ставить раскосы или бабки. Конкретное решение следует принимать с учетом размеров бани, материала возведения и архитектурных характеристик крыши.

Стропила опираются на коньковый брус

Стропильная система

Очень важно: если вы предполагаете стропильные ноги фиксировать скользящим методом, то узел фиксации верхних коньковых частей следует делать на шарнире. В верхней части стропильные ноги должны колебаться в осевом направлении, что дает им возможность в зависимости от величины усадки бани изменять угол наклона стропильной системы. Таким образом гасятся возможные вертикальные нагрузки.

Скользящий метод крепления стропил

Шаг 1. По размерам установите коньковый брус. Он должен располагаться точно посредине бани, в противном случае угол наклонов скатов будет неодинаковым. Какие трудности вызывает неодинаковый угол наклона скатов во время строительства карнизных свесов, мы уже рассказывали в статье выше.

Схема стропил со скользящей опорой

Шаг 2. Установку начинайте с монтажа крайних фронтонных стропил.

Пример установки первой стропильной фермы

Для скользящего крепления нужно купить специальные фиксаторы, устанавливать их нужно с двух сторон каждого стропила.

Скользящая опора для стропил

Скользящая опора

Скользящая опора стропил закрытая

Скользящая опора для стропил – размеры

Шаг 3. Снимите размеры стропил по длине, определите конкретные места их установки.

Шаг 4. Для увеличения плоскости прикасания стропильной ноги и мауэрлата снимите угол бруса. Можно снимать угол по всему периметру (сложно и долго) или только в местах упора стропильных ног. Для этого сделайте два пропила в мауэрлате на расстоянии, немного превышающем ширину доски стропила.

Долотом аккуратно уберите древесину в пропиле, подровняйте его поверхность. Мы советуем не пренебрегать этим советом, такой нехитрый способ установки даст возможность значительно увеличить устойчивость всей стропильной системы. Кроме того, не понадобится применять иные методы для устойчивости системы к продольным ветровым нагрузкам.

Шаг 5. Осторожно кладите стропила на подготовленные посадочные места, фиксируйте плавающими металлическими механизмами. Их надо устанавливать в таком положении, чтобы большая часть выступающего узла позволяла стропилам опускаться вниз, именно в эту сторону происходит усадка.

Схема монтажа стропил

Скользящие крепления

Шаг 6. Между крайними фронтонными стропильными ногами натяните веревки на уклоне карнизных свесов, все оставшиеся стропила монтируйте по веревке. Если есть необходимость – регулируйте длину конструкций. Одновременно с ногами шарнирным соединением фиксируйте коньковые части стропильных ног.

Такое устройство стропильной системы считается наименее устойчивым. Несмотря на то, что силы, распирающие стропильные ноги намного меньше чем усилия, действующие на изгиб, скользящие ноги являются наиболее слабым узлом всей конструкции.

[adrotate group=»5″]

Практический совет. При малейших сомнениях в устойчивости построенной стропильной системы производите ее усиление. Не имеет значения, каким именно способом усилится система, главное, чтобы у нее всегда был довольно большой запас прочности и надежности. Помните, что делать усиление конструкции уже после обнаружения проблемы намного сложнее, чем выполнять все работы своевременно.

Есть еще одна разновидность скользящего метода, она более надежная по прочности, но пригодна только для бань из оцилиндрованного бурса или круглых хлыстов – скользящий способ с запилом по дуге.

Скользящий метод с запилом

Делать его немного труднее, каждое стропило в месте контакта с верхним венцом сруба нужно выпиливать по дуге. Для выпиливания лучше использовать электрический лобзик. Глубина пропила – не более 1/3 ширины стропила. Метку можно снять с торца бруса, стропила можно делать все одинаковыми. Такое соединение имеет дополнительную степень свободы, но одновременно исключает осевые подвижки – повышается надежность всей стропильной системы.

Скользящие стропила

Схема – стропила со скользящей опорой и пропилами

Цены на скользящую опору

скользящая опора

Наслонный метод крепления стропил

Используется в случае во время производства ремонтных работ на крышах сложной конструкции или недостаточной длины имеющихся пиломатериалов для изготовления стропил. Конечно, стропила можно соединить и таким способом увеличить длину. Но строители не советуют заниматься этими делами, при малейшей возможности избежать соединений стропильных ног нужно ними воспользоваться. Кроме того что каждое соединение требует немало времени и труда, оно всегда значительно понижает прочность стропила. Еще раз повторяем – всегда несущие характеристики соединенных стропил намного меньше, чем целых.

Наслонный метод крепления стропил

Лучше во время возведения стропил воспользоваться наслонным методом, а при помощи обыкновенных кобылок сделать подкровельную часть карниза.

Наслонный метод крепления стропил

Шаг 1. Отмерить точную длину каждого стропила до упора торцевой части в мауэрлат. Определить угол наклона упорной плоскости.

Наслонные стропила – схемы

Сделать по размеченной линии запил. Если позволяет ширина стропильной ноги, то рекомендуется делать запил с зубом. Зуб будет предупреждать скольжение стропила по мауэрлату. Если такой возможности нет, то в нижней части каждой стропильной ноги нужно прибывать упорные доски длиной примерно 40 сантиметров. Доски крепятся к стропилам гвоздями или саморезами.

Шаг 2. Для предупреждения боковых колебаний и общего усиления узла соединения, стропила дополнительно фиксируются металлическими уголками или скобами. Вбивать в торец большие гвозди не рекомендуется из-за больших рисков растрескивания древесины.

Конструкция наслонных стропил

Шаг 3. Далее нужно заняться кобылками для карнизов. Для этого подойдут обрезные доски толщиной более 30 миллиметров. Отрежьте их по длине с учетом предполагаемого вылета карниза и прочно прибейте к стропильным ногам. Все работы нужно делать только под веревку, натянутую между крайними фронтонными стропильными ногами.

Наслонные стропила концами опираются на стены здания, а средней частью (при пролёте между опорами более 4,5 м) — на промежуточные опоры

Цены на металлические уголки

металлические уголки



Несколько общих практических советов

Для стропильной системы выбирайте только наиболее качественные материалы, это не та конструкция, на которой можно экономить. Много обыкновенных архитектурных элементов имеет несколько дополнительных составляющих несущих конструкций, они друг друга дополняют и страхуют. Стропила работают «в одиночку», в случае нарушения устойчивости никакие другие элементы не берут на себя нагрузку.

Не используйте некачественный пиломатериал

Старайтесь делать узлы соединений стропил с мауэрлатом в тех местах, где полностью отсутствуют естественные пороки развития древесины, в том числе и здоровые сучки. Твердость самих сучков большая, но вокруг них образуются завихрения древесных волокон, а они уже не отличаются высокими показателями физической прочности.

Обратите внимание на качество древесины мауэрлата

Пороки бруса

Делайте разметку, а особенно обрезание, очень внимательно. Для исправления ошибок можно пользоваться различными подкладками, но это крайне нежелательно.

И последнее. Можно встретить рекомендации ставить стропильную систему самостоятельно без помощников. Некоторые самые простые виды стропильной системы можно сделать и одному. Вопрос только в том, зачем это нужно? Зачем рисковать своим здоровьем, если в конечном итоге не будет никакой экономии времени и денег. А качество соединения всех узлов ощутимо пострадает.

Видео – Крепление стропил к мауэрлату, скользящая опора

Видео – Монтаж стропил

Видео – Сборка стропил

Видео – Быстрый монтаж стропильной системы

[adrotate group=»5″]

Запил на стропила со скосами.

Как сделать вырезы в стропилах

Одним из сложных моментов в строительстве каркасного дома, перед которым останавливаются некоторые начинающие строители, является вопрос, как правильно сделать вырезы в стропилах дома. Если внимательно изучить материал, опыт опытных строителей, окажется, что сделать их достаточно просто.
Чтобы вас не смущали вырезы в стропилах, пишу эту статью.

При написании статьи я опирался на опытного американского плотника. Некоторые части статьи я просто перевел, техническую часть написал на подобии, но со своими размерами, в метрической системе и без строительного калькулятора (калькулятор есть не у всех), плюс немного изменил схему расчета (т.к. опять же, не у всех есть калькулятор). Для российских реалий эта статья стала более адаптированной.
_________________________________________________________________________________

Стропильная система каркасного дома

Когда я был молодым плотником (или лучше сказать помощником плотника), я восхищался мастерством кровельщиков. Они без особых усилий делали сложные вырезы в стропилах каркасного дома, зная только размеры крыши. Это озадачило меня.
В те годы я пытался повторить их действия, но раз за разом терпел неудачу. Потом старший плотник взял меня с собой на одну из крыш и помог разметить и вырезать стропильную систему с помощью столярного угольника и «Библии» кровельщика (есть такая очень популярная книга в Америке, можно купить на Amazon Ларри Хоун использовал в своем фильме именно такую ​​книгу — прим. переводчика). Этот опыт вдохновил меня на то, чтобы овладеть искусством делать правильные вырезы в стропилах каркасных домов. Не могу сказать, что я стал мастером этого дела, но я прошел долгий путь и немного разобрался, как это делать правильно.

Для более комфортных расчетов вам понадобится строительный калькулятор или специальное приложение для смартфона.

Перейдем к измерениям

(покажу как все посчитать вручную, без калькулятора —

прим. переводчик ).

Вот размеры необходимой нам стропильной системы: стропильный угол (Уклон) Подъем (Подъем) Пробег (Прогон) и Диагональ (Диагональ). Если вы знаете измерения любых двух из этих четырех измерений, вы можете легко найти все остальные.

Подробнее смотрите в видео:

(для тех, кто понимает английский — прим. переводчик )

Посмотрите на нашу модель крыши (картинка выше), изначально нам нужно знать размеры двух ее элементов : ширина здания и толщина коньковой доски .

Ширина здания, например, будет 8,8 метра . (8,75 метра и обшивка по дюйму с каждой стороны дома 0,05м):

Каждое стропило стоит на своей половине здания и соединяется друг с другом на коньковой доске. Поэтому из общей ширины здания нужно вычесть толщины коньковой доски , иначе ошибетесь при расчете длины стропила. Примем его толщину 50 мм.

Считаем общую ширину здания без коньковой доски : 8,8 метра — 0,05 метра (50 мм) = 8,75 м

Теперь нужно результат разделить на 2, чтобы получить » пробег » (Пробег) каждого стропила.
Считаем «пробег» каждого стропила: 8,75м/2 = 4,375м .

Теперь нам понадобится еще один элемент, который мы знаем заранее, это — угол ската крыши.В нашем случае пусть он будет 6 на 12 ( 26,5 градусов — прим. переводчика).

Так как наша крыша имеет уклон 6/12 , а значит подъем

у нас в в два раза меньше , как пробег (т.к. 6 в 2 раза меньше 12).
Мы считаем, что набора высоты : 4,375/2 = 2,187 м. (полмиллиметра округлить)

Считаем диагональ :
Пробег(«2) + Рост(«2)=Диагональ(«2)(«2) — я отметил «квадрат».
19.1406 + 4,7851 = диагональ («2)
Диагональный = квадратный корень из 23,9257
Диагональный = 4,891 = 4 -метры 89 см 1 мм

9002 .0024

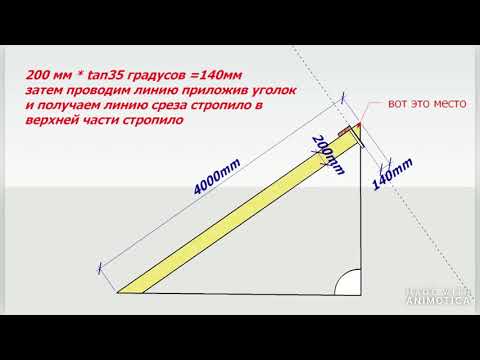

Следующий этап после расчетов — изготовление шаблона для стропил . Для этого нужно прикрутить бобышки к вашему угольнику (удобнее, но можно и без него) на 6 и 12 дюймов (или 15 и 30 см в метрической системе).

Теперь прикладываю угольник к боковой доске по ширине и начинаю отмечать место спила вверху стропила (у

стык с коньковой доской — прим. переводчика). Имейте в виду, что большинство распилов в каркасном домостроении делается так: доска обрезается по длине с тонкой стороны, а по ширине в горизонтальном положении.

Делаю этот пропил в верхней части стропила циркулярной пилой (видео) перед разметкой вырез в нижней части стропила (так называемый «птичий клюв» или входящий угол или выемка — прим. . переводчик). Это удобно тем, что я могу зацепить конец рулетки за пилу вверху и отметить расстояние на стропиле только до «птичьего клюва» (см. рисунок ниже)

Теперь от верхней точки этой линией мы измеряем «диагональ» 4 метра 89 см 1 мм.

Затем с помощью обычного столярного угольника (некоторые плотники предпочитают угольник Swanson транспортир, о нем можно прочитать на форуме — прим.

переводчика ) провожу параллельную линию первой пиле поперек стропила. Эта линия представляет собой линию отвеса (т. е. параллельную стене и перпендикулярную полу каркасного дома) на стропиле на краю здания.

Как провести такую ​​линию на альтернативном квадрате Суонсона, покажет следующее короткое видео:

Лично я очень люблю свой Swanson Square, он с первых дней мой верный помощник в строительстве.

Итак, «птичий клюв» начинается с этой строки. Если вы строите и у вас есть четкие размеры стропил и врезов (проект), то необходимо выбрать на этом этапе размер горизонтального выреза, плоскости стропила, которая лежит на перекрытии (см. нижнее фото слева внизу ). Канадские нормы требуют, чтобы эта пила была не менее 38 мм .

Размер по горизонтали должен быть таким, чтобы стропило не было сильно ослаблено, т.е. срез не заходил дальше трети доски (см. рисунок ниже).

По мнению автора, это самый быстрый способ разметить этот разрез (на фото выше). Для этого нужно повернуть угольник на 90 градусов к предыдущей пиле и прижать бобышки к доске, при этом медленно ведя угольник по направлению к вершине стропил, до необходимого расстояния от начерченной линии и угла доски в сторону квадрата (в оригинале было 4 дюйма).
Есть еще один способ (на фото ниже).
Квадрат прикладываем к начерченной линии и перемещаем угольник по вертикальной линии до тех пор, пока нужная отметка горизонтальной шкалы (110-120 мм) не коснется края доски.

Давайте посмотрим на наш случай.

Допустим, у нас есть стропила из доски 200×50мм . Для нее при угле ската крыши от 6 до 12 безопасно будет сделать горизонтальный разрез 120 мм . В этом случае по вертикали от борта отведено 60мм (так как при таком уклоне у нас всегда вертикальный размер в 2 раза меньше горизонтального, помните?) и стропило точно не ослабится.
А вот интересные оценки для пропилов под разными углами и разной ширины досок (по словам одного авторитетного каркасника с форума):

Считаем «подъем» в реальности.

Да, у нас уже есть размер «подъема» и он равен 2.1875 метра . Но давайте посмотрим на нашу схему стропильной системы. Очевидно, что наш размер не такой, как у доски, которая поддерживает скейт (пусть и временно).

Для начала нам нужно добавить к нашему «подъему» так называемый H.A.P. , что равно размеру, оставшемуся по вертикали над обшивкой стены под низом стропил, где мы сделали вертикальный пропил (на фото выше).

Считаем наш H.A.P : 223,6мм (полная ширина платы при 26,57 градусах) вычесть 60мм (наш вертикальный вырез) = 163 мм.

Теперь к нашему подъему ( 2,1875 метра) добавляем H.A.P ( 0,1635 м ), получается 2,35 м .

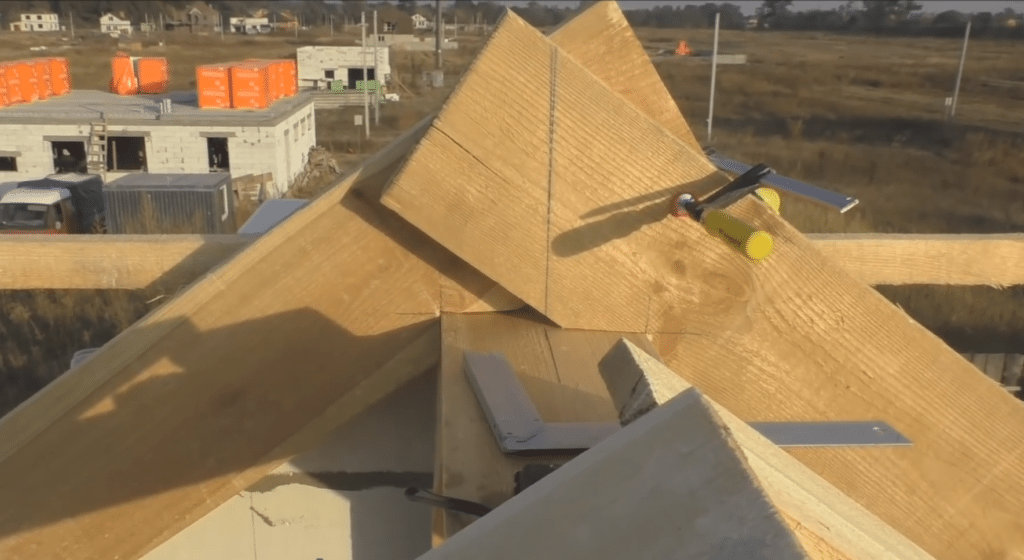

Мы оказались в самой высокой точке схождения стропил у коньковой доски. Но она нам не нужна. Теперь мы окончательно получаем высоту нужной доски для коньковой доски.

Высота коньковых досок : 2,35 м вычесть высоту коньковой доски 200 мм = 2,15 м, т. е. 2 м 15 см.

Найдите полную длину стропил.

После всей этой заварушки хотелось бы узнать длину ВСЕГО стропилины, т.е. с карнизом. Здесь все просто.

Например, нам нужен свес 80 см, это значит, что при кровле 6 на 12 свес опускается вниз на ½ длины свеса, т.е. 0,4 метра.

Считаем Диагональ свеса = 0,16 (0,4 в квадрате) + 0,64 (0,8 в квадрате) = 89,5 см

Итого Полная длина каждого стропила с выступом = 4 метра 89 см 1 мм + 89 см 5 мм = 5 метров 78 см 6 мм .

Небольшой бонус к тексту.
квадрат Swanson заслуживает отдельного видео (ниже). А для тех, кто проникся ею и решит ее купить, обязательно имейте под рукой перевод книги, которая идет вместе с ней в продажу, на английском языке. язык.

Итак, надеюсь, после прочтения этой статьи вам стало намного понятнее, как сделать вырезы в стропилах вашего каркасного дома. Если у вас есть еще вопросы, свяжитесь с нами.

Чем вам может помочь сайт

1. Сделать его удобным и понятным для вас (или помочь в проектировании каркасного дома).

4. Привезем Вам из Беларуси

5. 1. Консультируем по любому вопросу каркасного домостроения. 1 час — 1000 рублей (или 2 недели ответов в текстовом формате также за 1000 рублей)

Связаться со мной можно по почте [email protected] или по телефону +79200221811

При возведении стропильной системы для обеспечения надежности конструкции важно следить за каждой деталью. Особое внимание уделяется месту крепления стропила к мауэрлату. Именно в этом месте основная часть нагрузки передается на несущие стены. При этом важно не только как фиксировать что использовать, но и точность запила. Ведь если доска не будет полностью опираться, то она может сломаться и привести к обрушению кровли. В статье рассмотрим, как спилить стропила и какие методы для этого существуют.

Разновидности крепления стропил

В зависимости от конструктивного решения, наличия внутренних стен и расчетной нагрузки применяют различные виды крепления. Каждый из них подразумевает свой вариант подготовки стропил к стыковке с мауэрлатом. Ниже перечислены три основных метода крепления:

• жесткий;
• слоистый;
• раздвижной.

Последний вариант рассматривать не будем, так как при его использовании не нужно будет делать разрезы. Обычно используется при устройстве крыши на домах из бруса. Он наиболее подходит, так как деревянные стены со временем дают усадку. Из-за этого стропильная система может изменить геометрию и появятся протечки.

В других вариантах придется делать аккуратные разрезы. Вам понадобятся точные измерительные инструменты, строительный карандаш и электрическая или бензопила.

Прочность кровли зависит не только от того, насколько правильно были выполнены разрезы. Учтите следующие советы:

1. Для стропил выбирайте качественные материалы, так как даже если сделать аккуратные врезы, брус может не выдержать нагрузки. Здесь нельзя экономить, потому что эта часть берет на себя всю нагрузку.
2. Места крепления с мауэрлатом должны быть без дефектов древесины, например, сучков. Хотя они прочнее дерева, но вокруг них образуются завихрения, которые ломаются при малейшей нагрузке.
3. При монтаже кровли не стесняйтесь обращаться за помощью, так как дело это опасное и ответственное.

Грамотно выполненное соединение стропильной ноги и мауэрлата гарантирует длительный срок службы конструкции.

Вырезка сиденья

Важно понимать, что на стройке невозможно выполнить идеальный запил. Причины могут быть разные: отсутствие высокоточных инструментов, неровное положение мауэрлата, неудобное положение и так далее. Поэтому относительно проектного значения может измениться угол наклона пандуса. Здесь главное выдержать единую линию положения стропил.

Самый простой способ сделать такие же запилы на стропилах – воспользоваться шаблоном. Правда, этот вариант подходит не во всех случаях, поэтому зачастую крыши бывают неровными. Затем приходится рассчитывать угол и место врубки на каждом стропиле в отдельности.

Для основы шаблона возьмите кусок доски, кусок ДВП или фанеры, подойдет даже плотный картон. На заготовке провести линию от нижнего края на расстоянии не более трети ширины стропила. Такую же линию необходимо провести на всех брусках, которые вы планируете резать. Дело в том, что глубже резать не рекомендуется из-за потери прочности. Далее отмечают точки, в которых стропила будут примыкать к мауэрлату, делают перпендикулярную линию относительно предыдущей линии.

Теперь приступим к изготовлению шаблона, определив углы вертикальной и горизонтальной частей выреза. Для этого прикрепите заготовку к торцу мауэрлата, сохраняя наклон будущей крыши. Напротив угла должна быть точка пересечения линий, которые были сделаны до этого. Нарисуйте линии треугольника и вырежьте получившийся шаблон.

Перед переносом разметки на стропила проверьте точность готового изделия. Пройдитесь по крыше и проверьте степень примыкания мауэрлата по всей длине. При необходимости внесите коррективы, но не ожидайте совершенства. Допускаются капли 2-3 мм.

Важна максимальная концентрация, чтобы не выйти за очерченные границы. Если вы не уверены в собственных силах, то воспользуйтесь ручным инструментом. Так вы уменьшите процент брака и время на переделку.

Второй пропил топором, так как пилу можно заклинить. Это также требует мастерства и силы. Важно следить за тем, чтобы топор был достаточно острым, тогда дело будет спориться лучше и сколов можно избежать.

Наконец, проверьте получившийся файл с шаблоном и при необходимости внесите коррективы. После этого можно установить готовую стропильную ногу или сделать посадочные места на оставшихся деталях.

Врезка для прямого соединения с мауэрлатом

Более простой вариант — выполнить соединение встык. Для этого нужно определить место среза и угол его наклона. Для этого могут применяться два варианта: теоретический и практический.

Для теоретического метода нужно хорошо разбираться в геометрии и рассчитать нужный угол на бумаге. Разделите расстояние от конька до карниза на длину стропила. Таким образом, вы получите косинус искомого угла. Для того чтобы перенести его на заготовку, можно использовать либо торцовочную пилу, либо специальный угольник.

Если под рукой нет специального инструмента, сделайте простой шаблон. Возьмите прочный материал, например, ДСП. На листе отметьте по нижнему краю 500 мм, затем определите тангенс необходимого угла и умножьте на измеренную длину. Итак, вы получили вторую сторону прямоугольного треугольника. Обозначив все границы и вырезав заготовку, получите нужный угол. Выпиленные детали можно монтировать сразу или дождаться изготовления всего комплекта.

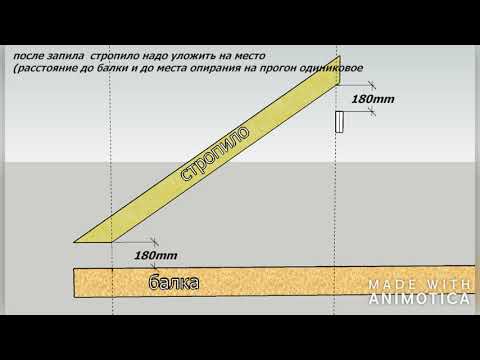

На практике можно легко разметить отдельное стропило, прикрепив его в проектное положение. Для этого установите балку так, чтобы ее нижняя часть была заподлицо с мауэрлатом. Проведите горизонтальную линию от угла к низу стропила, она должна быть строго параллельна стене. Теперь можно смело отпиливать любым подручным инструментом и устанавливать деталь. Остальные послужат шаблоном для остальных стропил только в том случае, если основание будет ровным.

Знание геометрии помогает не только в определении угла запила стропильной ноги, но и в определении высоты крыши, длины отдельных элементов и так далее.

J. Carroll (Канада)

СТРОЙТЕ ПЕРВЫЙ

СТРОИТЕЛЬСТВО КРЫШИ

Строить без посторонней помощи непросто. Там нужно поддерживать, а здесь — тискать. При этом только маг может находиться в двух, а то и в трех местах одновременно. Не сломать? Автор этой статьи на своем примере доказывает, что дом может построить и один человек. Сложные технологии, специальные приспособления позволяют делать это очень эффективно. Сегодня он рассказывает о том, как в одиночку возводил крышу.

Возведение кровли – самый ответственный и сложный этап строительства. Работать приходится на высоте, и любая подгонка здесь практически невозможна. Значит, нужно все хорошо просчитать и продумать конструкцию, чтобы монтаж кровли стал менее трудоемким.

Работа традиционно начинается с подготовки стропил. Для этого я использую шаблон, изготовленный под конкретные параметры крыши (угол наклона скатов и габаритные размеры здания). Это приспособление (рис. 1) позволяет не только размечать типовые пропилы на заготовках, но и может служить ориентиром при работе циркулярной пилой. Последовательность разметки стропил с помощью шаблона показана на рис. 2.

Рис. 1. Шаблон для стропил. Крепим саморезами

Направляющие рейки прибиваются с двух сторон к шаблону

со стропилами, работу начинаю с установки конькового прогона. Собираю для него опорные стойки из двух досок. Это не только увеличивает жесткость опор, но и упрощает монтажные работы в дальнейшем. Поскольку доски сбиваются со смещением по высоте, коньковый брус надежно фиксируется в «седлах» стоек. Поднимаю прогон поэтапно, а помощник заменяется двумя парами Г-образных скоб и хомутов (рис. 4).

Первую пару кронштейнов притягиваю к стойкам на высоте около 1 м от пола и укладываю на них прогон. Чтобы он не спрыгнул с полки, временно закрепляю его свободный конец другим хомутом. Затем устанавливаю вторую пару скоб и поочередно поднимаю концы прогона на новый уровень. Повторяю процесс до тех пор, пока штанга не «сядет на седла».

Разметив первое стропило, далее использую технологическую рейку с перенесенными на нее контрольными точками С, D, E и F (рис. 3). Для каждого последующего стропила сначала выпиливаю по шаблону коньковую часть, затем измеряю расстояние, соответствующее длине ската, и, наконец, прикладываю технологическую рейку к точке С и переносу точек D, E и F на заготовку . Осталось только провести по шаблону необходимые линии, и разметка завершена.

Однако самые трудоемкие операции связаны с монтажом несущей конструкции кровли. Для скатных крыш

54 Pro Tips #109

Рис. 2. Разметка стропил.

заготовка

Шаг 1. Разметка коньковой части стропила Приложите шаблон и начертите карандашом линию среза.

Шаг 2. Разметка длины ската. Отложите от нижней точки гребня отрежьте расстояние, соответствующее выбранной длине L ската, и получите точку С. Приложите шаблон и начертите карандашом линию горизонтальной полки зуба.

Этап 3. Разметка зуба. От точки С отложите на полученной линии расстояние, соответствующее толщине S бруса

верхней обвязки стены, а затем с помощью шаблона проведите линию, параллельную «коньку», прорезанному через полученную точку А и получить точку D на нижнем краю заготовки. Треугольник ACD – стропильный зуб.

Шаблон поперечного сечения лобовой доски В

Шаг 4. Разметка свеса стропила. На расстоянии, соответствующем толщине наружной обшивки стены, провести линию, параллельную отрезку AD, и получить точку Е на нижней кромке заготовки. Не перемещая шаблон, проведите линию по другой стороне треугольника – это нижний край свеса стропил. Прежде чем опустить на нее перпендикуляр от верхнего края заготовки и получить точку В, используйте шаблон поперечного сечения лобовой доски для зашивания свесов стропил — он должен «входить» внутрь контура заготовки.

Мертва -акула найдена висит на стропилах в средней школе Понте Ведра

Местные новости

---

Мэрилин Паркер, Репортер

Опубликовано: 5 мая, 2022, 11:40

, 11:07

Теги: Пляж Понте-Ведра, Средняя школа Понте-Ведра, округ Сент-Джонс, Акула, Школьный округ округа Сент-Джонс

---

Подпишитесь на наши информационные бюллетени

---

4 часа назад

Семья говорит, что любима чьи-то останки были оставлены на ночь в JAX после крушения 9 в 2020 году.0420

5 часов назад

Мужчина и женщина арестованы; девочки-подростки, найденные в подозреваемом наркопритоне, говорят депутаты округа Патнэм

5 часов назад

Человеку, обвиненному в связи со смертью Джареда Бридегана, грозит не менее 15 лет: сделка о признании вины показывает

9 часов назад

Судья, выносящий приговор Эйдену Фуччи, получает сотни страниц заявлений о воздействии жертв

Забудьте о Powerball — проверьте свою удачу с головоломкой на 2 миллиона долларов в День Святого Патрика

Местные новости

5 учеников, которые, по данным следователей, подняли акулу, заявили представители школы округа Сент-Джонс

Мэрилин Паркер, репортер

596Z»> Опубликовано: Обновлено: 6 мая 2022 г., 11:07

Теги: Пляж Понте-Ведра, Средняя школа Понте-Ведра, округ Сент-Джонс, Акула, Школьный округ округа Сент-Джонс

Повешенной была найдена мертвая акула со стропил над лестницей в средней школе Понте-Ведра в четверг утром, по данным школьного округа округа Сент-Джонс.

ПЛЯЖ ПОНТЕ-ВЕДРА, Флорида, . По данным школьного округа округа Сент-Джонс, в четверг утром на стропилах над лестницей в средней школе Понте-Ведра была найдена мертвая акула.

Школьный округ сообщил News4JAX, что находка была сделана около 8 часов утра, акула была вырезана и удалена. С тех пор, по словам представителей школы, следователи установили, что пятеро учеников средней школы Понте Ведра подняли акулу в школе на Дэвис-Парк-роуд.

Окружной округ также сообщил, что передал в офис шерифа округа Сент-Джонс видеозапись с камеры наблюдения, на которой была подвешена акула. Поскольку это улика в расследовании, она не будет разглашена.

Представитель Флориды по охране рыбных ресурсов и дикой природы по пути в школу подтвердил, что они проводят расследование.

Школьный округ округа Сент-Джонс поделился этой фотографией мертвой акулы. (Школьный округ округа Сент-Джонс)

Несколько человек отправили по электронной почте News4JAX фотографии акулы, которые, как оказалось, циркулировали в социальных сетях, в основном в Snapchat. На фотографиях акула — школьный талисман — выглядит выпотрошенной.

«Это ужасно. Я буду честен. Это тоже довольно большая акула», — сказал Джулиан Чандли, младший школьник Понте-Ведра. «Это в главном дворе. Есть несколько ступеней, которые ведут в главный зал, и это прямо над ступенями, так что это довольно важное место».

Студенты рассказали News4JAX и поделились в социальных сетях, что это была шутка старшеклассников.

Купер Готфрид, второкурсник старшей школы Понте Ведра, сказал, что не может в это поверить.

«Я собирался на первый урок, а там с потолка свисала огромная акула, и от нее очень плохо пахло», — сказал Готфрид. «Я был действительно потрясен. Я просто не ожидал увидеть это утром».

Школьный округ округа Сент-Джонс подтверждает, что сегодня утром над лестницей в средней школе Понте-Ведра была найдена акула. Они не знают, кто его туда положил. Его вырезали и удалили. Зрители @wjxt4 прислали нам фотографии. Студент, с которым я разговаривал, говорит, что это была шутка старшеклассников. #PVHS pic.twitter.com/prXhToXdtV

— Мэрилин Паркер (@MarylynParkerTV) 5 мая 2022 г.

News4JAX показал фотографии Джиму Гелслейхтеру, доктору философии, доценту биологии и директору флагманской программы прибрежной и морской биологии. в Университете Северной Флориды.

«Боже мой, первой реакцией было: «Как ты это туда засунул?» — сказал Гелслейхтер. «Эти акулы очень тяжелые».

Он сказал, что расположение акулы затрудняет подтверждение только по изображениям, но похоже, что это может быть песчаная акула.
