Топ 10 заточных станков для заточки фрез за 2022 год

1 место

Отзывы(0):

Цена: 88 740 p

Ø затачиваемого инструмента, мм1-12
Макс. обороты5300
Мощность , кВт0.25
Напряжение220В
Масса, кг49

Универсальный заточной станок MRCM MR-U2 для заточки сверл, фрез, резцов, штихелей, пробойников и другого инструмента различной геометрии.

Особенности

  • Легкая, быстрая и качественная заточка различного инструмента из твердых сплавов и быстрорежущей стали.
  • Разнообразное применение благодаря очень широким настроечным возможностям.
  • Же

Полное описание …

2 место

Отзывы(0):

Цена: 104 635 p

Ø затачиваемого инструмента, мм0-12
Угол заточки0° — 180°
Макс. обороты2750
Мощность , кВт0.37
Напряжение380В
Масса, кг
50

Станок для заточки сверл Optimum GH 20T — универсальный станок для заточки сверел, фрез, резцов и другого инструмента различной геометрии.

Полное описание …

3 место

Отзывы(1):

Цена: 106 234 p

Ø затачиваемого инструмента, мм3-16
Ø шлифовального круга, мм100
Макс. обороты5200
Мощность , кВт
0.25
Напряжение220В
Масса, кг50

Станок заточной универсальный PROMA ON-25 предназначен для шлифовки и заточки инструмента как с цилиндрической части, так и с торца. На станке можно затачивать свёрла, цилиндрические фрезы, хвостовые и некоторые виды фасонных фрез. Данный станок используется в инструментальных мастерских, на мелких производствах или в домашних условиях, благодаря небольшим габаритам и возможности подключения к бытовой сети 220 вольт.

Полное описание …

4 место

Отзывы(0):

Цена: 116 160 p

Ø затачиваемого инструмента, мм4-14
Макс. обороты4400
Мощность , кВт0.25
Напряжение220В
Масса, кг21

Удобный станок MRCM MR-F4 для заточки сверл диаметром от 3 до 13 мм и фрез диаметром от 4 до 14 мм.

Особенности MRCM MR-F4

  • Для спиральных сверл: заточка угла при вершине c затыловкой, заднего угла и подточка перемычки.
  • Для концевых фрез: заточка торцевых режущих кромок, заточка заднего угла и подточка перемычки 2-х, 3-х и 4-х зубых концевых фр

Полное описание …

5 место

Отзывы(0):

Цена: 110 400 p

Ø затачиваемого инструмента, мм10,1-26
Ø шлифовального круга, мм200
Макс. обороты4600
Напряжение220В
Масса, кг28

Заточной станок для заточки концевых фрез GSC GS-26 предназначен для заточки и доводки цельных концевых 2-х, 3-х, 4-х перьевых фрез.

Полное описание …

6 место

Отзывы(0):

Цена: 144 932 p

Ø затачиваемого инструмента, мм3-12
Угол заточки118°-135°
Ø шлифовального круга, мм200
Макс. обороты5300
Мощность , кВт0.15
Напряжение220В
Масса, кг15

Заточной станок для заточки концевых фрез GSC GS-6 предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали и твердых сплавов.

Полное описание …

7 место

Отзывы(1):

Цена: 251 993 p

Ø затачиваемого инструмента, мм0-50
Макс. обороты2800
Мощность , кВт0.25
Напряжение220В
Масса, кг
71

Станок для заточки инструмента PROMA ON-220 предназначен для шлифовки и заточки инструментов, их цилиндрических и торцовых поверхностей (сверла, фрезы цилиндрические с хвостовиками, некоторые виды фасонных и т.д.). Данный заточный станок находит широкое применение в инструментальных и ремонтных мастерских, а также на малых и средних производственных предприятиях, в бытовых мастерских, благодаря малому энергопотреблению и небольшим габаритам, а так же возможности подключения к сети 220 вольт.

Полное описание …

8 место

Отзывы(0):

Цена: 280 320 p

Ø затачиваемого инструмента, мм3-250
Макс. обороты2800
Мощность , кВт0.55
Напряжение380В
Масса, кг160

Универсальный заточной станок MRCM MR-600G для заточки сверл, метчиков, резцов, концевых, торцевых, червячных, сферических, дисковых фрез и другого инструмента различной геометрии.

Особенности MRCM MR-600G

  • Легкая, быстрая и качественная заточка различного инструмента из твердых сплавов и быстрорежущей стали.
  • Разнообразное применение благодаря
  • Ж

Полное описание …

9 место

Отзывы(0):

Цена: 617 838 p

Ø затачиваемого инструмента, мм200
Ø шлифовального круга, мм200
Макс. обороты3550
Мощность , кВт0.55
Напряжение380В
Масса, кг300

Станок заточной универсальный ВЗ-384 предназначен для ручной заточки и доводки основных видов дереворежущего инструмента (дисковых пил, фрез в т.

ч. фасонных, ножей, концевого инструмента) из инструментальной стали, твёрдого сплава, минералокерамики абразивными, алмазными, эльборовыми шлифовальными кругами с помощью соответствующих приспособлений поставляемых за отдельную плату.

На станке возможна также заточка металлорежущего инструмента с помощью соответствующих приспособлений.

Компоновка станка в базовом варианте — настольная.

Полное описание …

10 место

Отзывы(0):

Цена: 1 266 748 p

Ø шлифовального круга, мм250
Макс. обороты2900
Мощность , кВт1.40
Напряжение380В
Масса, кг940

Заточной станок для профильных фрез JF-312 предназначен для профилирования и заточки профильных и плоских ножей по задней грани во фрезерных ножевых головках со сменными ножами. За смену станок обеспечивает заточку ножей для 20-24 фрез.

Полное описание …

Сравнительная таблица

ХарактеристикиMRCM MR-U2OPTIgrind GH 20 TPROMA ON-25MRCM MR-F4GSC GS-26GSC GS-6PROMA ON-220MRCM MR-600GВЗ-384JF-312
Цена887401046351062341161601104001449322519932803206178381266748
Ø затачиваемого инструмента1-120-123-164-1410,1-263-120-503-250200
Угол заточки0° — 180°118°-135°
Ø шлифовального круга100200200200250
Макс. обороты5300275052004400460053002800280035502900
Мощность0.250.370.250.250.150.250.550.551.40
Напряжение220В380В220В220В220В220В220В380В380В380В
Масса49505021281571160300940
В наличии11261000000

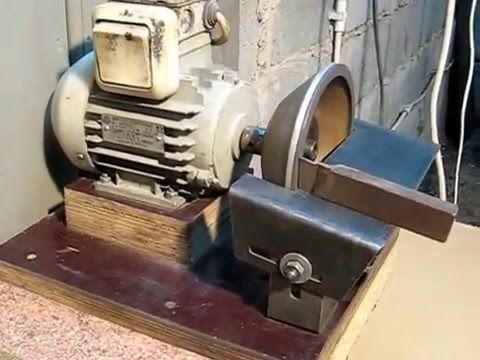

Заточной станок для токарных резцов по металлу


Инструмент для заточки

Для абразивной заточки резца может быть использован заточной или токарный станок. Для твердосплавного инструмента используется зеленый карборунд средней твердости. Для первичной обработки абразив круга должен составлять 36-46, при завершении процесса – 60-80. Для высокого качества заточки необходим целый круг, без дефектов и нарушения геометрии.

Для заточки токарных резцов широко применяются и алмазные круги, что обеспечивает высокую чистоту режущих поверхностей. В сравнении с карборундовыми кругами чистота поверхности резца повышается на два класса, увеличивается производительность работ. Применение алмазных кругов увеличивает и ресурс работы инструмента – возможное количество переточек резца увеличивается на 20-30%. Но следует учесть, что экономически целесообразно применение заточки алмазным инструментом при припуске не более 0,2 мм. При большем значении рекомендует предварительная заточка карборундовым кругом.

Читать также: Программы расчета углов реза

Порядок и особенности

В зависимости от характера износа и конструкции оснастки производится заточка по передней, задней или обеим поверхностям. На рисунке ниже указаны все поверхности токарного резца

Для стандартных резцов, как правило, применяется заточка по всем режущим поверхностям. При незначительном износе восстанавливается геометрия только задней поверхности. Оснастка для многорезцовых станков восстанавливается только по задней поверхности, фасонная – только по передней.

Стандартный порядок заточки:

  • Основная задняя поверхность.
  • Вспомогательная задняя поверхность.
  • Передняя поверхность.
  • Радиус закругления конца.

Параметры заточки задней поверхности указаны на рисунке ниже

На рисунке (а) указана задняя поверхность с одной плоскостью заточки, на рисунке (б) – с несколькими. При напайке твердосплавных пластин задняя поверхность имеет три плоскости:

  • по фаске высотой не меньше чем 1,5 мм под углом а;
  • по оставшейся высоте под углом а+3°;
  • по державке под углом а+5°.

Заточка передней поверхности твердосплавных резцов имеет гораздо большее количество разновидностей (см. рис. ниже).

Основные формы:

  • Плоская с положительным передним углом (а).
  • Плоская с отрицательным углом (б).
  • Криволинейная с отрицательным углом (в).
  • Плоская с отрицательным углом для черновой обработки (г).
  • Криволинейные с отрицательным углом для нержавеющих сталей (д), и других материалов (е)

В процессе заточки необходимо чтобы режущая кромка обрабатываемого инструмента располагалась на линии центра заточного станка или ниже не более чем на 3-5 мм. Направление вращения круга должно обеспечить прижим пластинки к державке, т. е. идти на пластинку. В процессе работы желательна непрерывная подача охлаждающей жидкости. При периодическом охлаждении возможно перенапряжение структуры материала и появление микротрещин.

При заточке необходим легкий нажим и постоянное перемещение вдоль поверхности круга для формирования ровной поверхности. После завершения заточки геометрия инструмента проверяется с помощью шаблонов или специальных приборов.

Как наточить нож рубанка

Первая попытка правки режущей кромки показала хорошую работоспособность созданного приспособления для заточки столярного инструмента, но сразу указала на его недостатки, которые были допущены в спешке.

Что усложняет работу заточной тележки

О высоте корпуса

Для создания качественной режущей кромки необходимо правильно выставить угол заточки. Он формируется выдвижением ножа рубанка, используемого в качестве гипотенузы прямоугольного треугольника.

Этот фактор необходимо учитывать при создании высоты тележки. Для формирования самых острых углов мне потребовалось максимально выдвигать нож из заточного приспособления, а это не очень удобно.

Поэтому при наладке я уменьшил высоту приспособления до минимума, обрезав часть корпуса. На это ушло всего несколько минут, а возможности и удобство пользования инструментом расширились.

О ширине расстояния между колёсами

Здесь тоже была допущена ошибка. Широкая тележка требует крупногабаритного точильного камня или наждачной бумаги большой площади. Это не экономно.

Я по возможности уменьшил расстояние между шарикоподшипниками, и они стали помещаться на самодельном точильном камне, сделанном мною из керамической плитки. С его помощью удобно осуществлять доводку режущей кромки после ее правки на крупнозернистой шкурке.

Доводка инструмента

После заточки необходима последовательная притирка рабочих поверхностей в том же порядка, как производилась заточка. При доводке необходимо удалить все шероховатости и отполировать поверхность до зеркального блеска. Чем чище поверхность, тем ниже трение при точении и выше стойкость инструмента.

Доводка осуществляется с помощью абразивных паст карбида бора на вращающемся чугунном диске (не более 2 м/с). Может использоваться паста ГОИ или другие специальные материалы для полировки. Для полировки паста наносится на диск. Далее, при вращении диска, резец прижимается и зерна абразивной пасты сглаживают имеющиеся шероховатости. Таким образом, полностью восстанавливается геометрия и первоначальная чистота рабочей поверхности резца, обеспечивается его пригодность к дальнейшей эксплуатации.

Читать также: Швеллер 10п размеры гост 8240 89

Технологические операции, проводимые на токарном станке с заготовками при помощи специальных приспособлений, связаны с получением в итоге изделия нужной конфигурации, представленной на чертеже. А чтобы точение было рациональным, точным необходима заточка токарных резцов по металлу, которая выполнит необходимый профиль, углы требуемой величины и соответствующие параметры рабочей части. Подготовке такого средства придается серьезное значение.

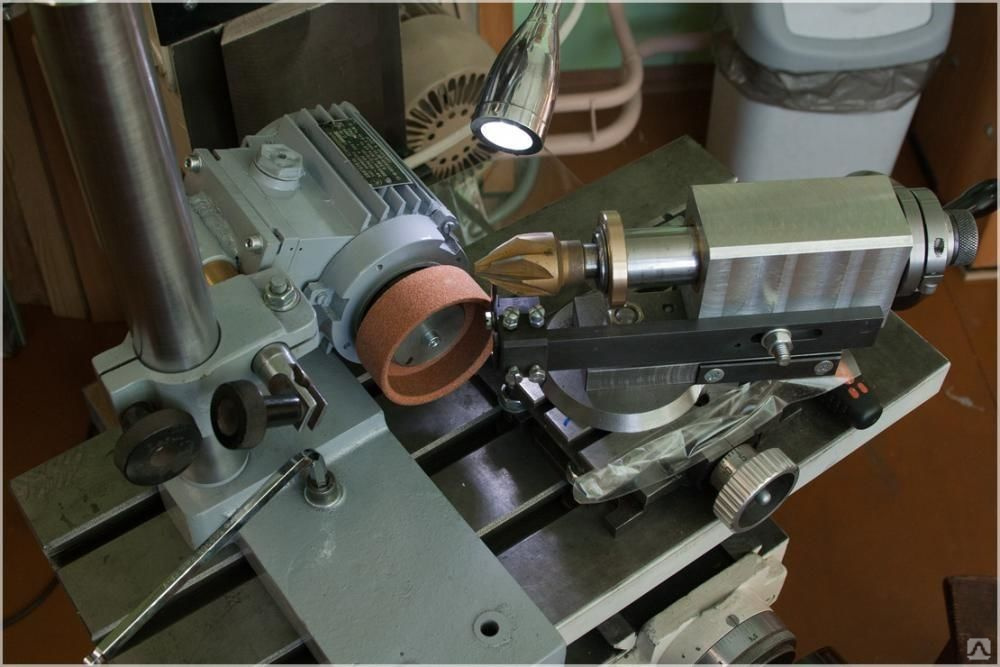

Устройство заточных станков

Конфигурация машин характерна для всех металлообрабатывающих станков в целом. Функциональные элементы собраны на тяжеловесной станине. В некоторых моделях предусмотрено прикрепление основания к полу анкерными болтами. Непосредственная металлообработка выполняется вращающимся абразивным кругом, приводимым в движение электродвигателем. При этом обеспечивается достаточно высокая скорость вращения, что служит залогом чистоты обработки.

Затачиваемое изделие закрепляется на столе, который поступательно передвигается по горизонтали и вертикали, а также может вращаться вокруг горизонтальной оси, чем обеспечивается поворот обрабатываемого инструмента на нужный угол относительно точильного круга. Это позволяет затачивать изделия сложных конфигураций – токарные резцы, червячные фрезы и так далее. Всеми движениями стола управляет либо оператор, либо автоматика (в моделях с ЧПУ).

Поскольку металлообработка этого вида связана с образованием большого количества отходов, все шлифовально-заточные станки оснащаются защитными экранами и устройствами для сбора частиц абразива, отлетающего от точильного круга, а также стальных опилок. Кроме того, в комплектацию может входить система подачи эмульсии в зону металлообработки для смачивания, локализации и удаления абразивной пыли.

Для управления машиной предусмотрена специальная кнопочная консоль, с помощью которой оператор задаёт необходимый режим обработки, выбирает скорость, регулирует прочие параметры. Модели с ЧПУ оснащаются дисплеем, на котором отражается вся информация о функционировании оборудования. Эти устройства работают без участия оператора, поэтому на качество точения не оказывает влияния человеческий фактор, а кроме того, обеспечивается высокая производительность.

Любые из поставляемых нами машин могут комплектоваться дополнительными приспособлениями, расширяющими возможности заточки. В их число входят различные оправки для точильного круга, тиски для закрепления нестандартного режущего инструмента, задние и передние бабки и целый ряд других изделий, обеспечивающих удобство эксплуатации техники и повышающих качество обработки.

Назначение резца, конструкция, виды

Для получения деталей из слитка металла при точении на токарном оборудовании используют специальный инструмент. Изготавливают из стали, причем твердость материала выше, чем этот показатель у обрабатываемой заготовки. Стержень-державка и рабочая головка, главные элементы конструкции резца из металла, за счет первого инструмент закрепляется на токарном станке.

Функция второй составляющей, заключается в срезании слоя поверхности металла при обработке. Стержень-державка или тело резца в сечении квадратной формы или прямоугольной. Основная режущая кромка рабочей головки в сечении фасонная (клин) иди прямая. Режущей части из металла при эксплуатации требуется регулярная заточка. В современных условиях существует достаточный выбор резцов.

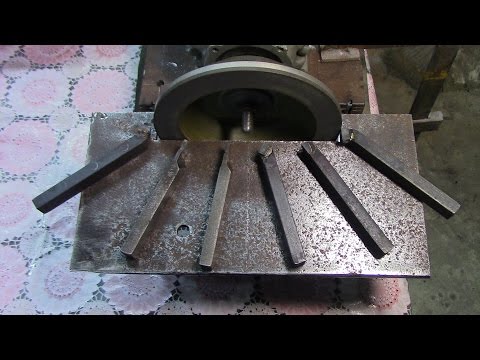

Токарные резцы для обработки металла со сменными пластинами

Подбирая снасть, следует учесть такой показатель, как углы. Классификация видов выглядит следующим образом:

  • проходные;
  • отрезные;
  • подрезные;
  • расточной;
  • фасонные;
  • канавочные:
  • фасочные;
  • упорный;

Проходные, этим типом устройства обрабатывают цилиндрические болванки. Инструмент отрезного вида используют для обрезки прутков. Обрезка выполняется под заданным углом. Приспособление отрезного типа служит и для прорезания в них канавок различного назначения. Подрезные, данный тип приспособлений используют для торцевания болванок и уменьшения уступов. Расточной, это средство используют для обработки отверстий нужного диаметра в заготовках или деталях токарном станке.

Канавочный — назначение такого устройства состоит в формировании внутренних и наружных канавок на цилиндрической поверхности, выдерживая нужные углы. Иногда требуется функция отрезного типа, когда необходимо убрать часть металла заготовки. Резьбонарезные, этим устройством на токарных станках нарезают резьбу. Фасонный — предназначение этого резца состоит формировании выступов и канавок на обрабатываемой болванке, при это получаются углы с требуемыми параметрами.

Читать также: Высокотемпературная краска по металлу для мангала

Фасочные — этим устройством после заточки выполняют внутренние и наружные фаски на изделии. Упорный используют для точения деталей из металла с уступами небольших размеров. Для снижения вибрации при работе на токарном станке требуется выверять его положение. Упорный применяют для нежестких деталей.

Виды резцов подразделяют еще по направлению обработки токарном оборудовании на левые и правые, по материалу, из которого они изготовлены, по способу присоединения режущей части к державке и другим параметрам.

Эксплуатационные достоинства оборудования

Предлагаемые нашей фирмой металлообрабатывающие машины производятся ведущими станкостроительными компаниями в соответствии с передовыми технологиями. Это обуславливает наличие у оборудования следующих эксплуатационных достоинств:

  • отличное качество металлообработки;
  • простота использования;
  • компактные габариты;
  • длительный срок службы.

В качестве дополнительного преимущества можно указать отсутствие необходимости в сервисном обслуживании на протяжении всего периода эксплуатации. Указанные характеристики делают поставляемую нами технику оптимальным выбором для любого предприятия. Заказывайте наши станки для заточки свёрл, зенкеров, метчиков, торцовых фрез, червячных фрез, дисковых пил, буровых коронок и вы получите предельно функциональное оборудование, использование которого позволит вам быстро приводить в рабочее состояние изношенные режущие инструменты.

Порядок и правила заточки инструмента

Для предупреждения появления сколов и задиров на обрабатываемых деталях, поломки и других нежелательных факторов при работе на токарном агрегате, требуется правильная заточка резца. Эта процедура выполняется при изготовлении нового или износе старого устройства. Сам процесс заточки резцов заключается в придании требуемой формы и необходимого угла затупившемуся или новому приспособлению.

Восстановить режущую часть, можно применяя специальное оборудование по металлу при достаточном уровне мастерства и знаний работника. Ведь от правильной заточки токарных резцов зависит трудоемкость и производительность. На крупных предприятиях созданы подразделения занятые подготовкой оснастки. На малых заточка выполняется токарем.

На данный момент существуют следующие способы заточки токарных резцов:

  1. абразивный;
  2. химико-механический;
  3. с использованием специальных приспособлений;

Углы заточки в зависимости от вида точения стали и чугуна

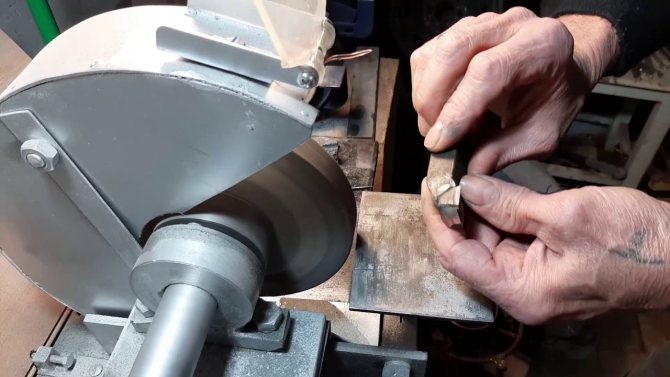

Абразивная заточка резца выполняется на специальном заточном агрегате или стандартном наждаке. При использовании последнего варианта трудно выдержать нужные углы при обработке приспособления. Агрегаты для заточки имеют два круга. Абразив из белого электрокорунда используют для точения резца из быстрорежущей стали. Заточка устройств из твердых сплавов выполняется кругом из карбида кремния зеленого цвета.

Алмазным диском делают финишную шлифовку на токарном или другом агрегате. Химико-механический способ подразумевает точение в специальном составе. Точность заточки проверяют шаблонами.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Специализированные заточные станки

Если универсальное оборудование предназначается для обработки обычного режущего инструмента, то специализированные заточные станки используются для формирования острых кромок инструментария специального назначения, к которому относятся всевозможные фрезы нестандартных конфигураций, протяжки, зуборезные головки, коронковые части буров и другие изделия.

Использование этих машин позволяет приводить в рабочее состояние те инструменты, которые невозможно заточить на универсальной технике. На все вопросы, касающиеся конкретного применения того или иного специализированного оборудования, ответит компетентный специалист нашей компании. Вы получите подробные ответы и рекомендации по выбору модели с учётом именно ваших требований.

Компания EuroStore получает оборудование напрямую от производителей, поэтому предлагает машины на выгодных условиях. Поддерживаются гарантийные обязательства изготовителей. Техника отправляется по любому адресу в Российской Федерации и странах ЕАЭС. Перед отправкой обеспечиваются меры транспортировочной безопасности, и покупатель получает товар в исправном состоянии.

»3Dia-Saw Grinder« — Станок для заточки пил > ​​Lach Diamond

»Трехдиаметровый шлифовальный станок«

Один для всех: подрезные пилы, пильные диски, измельчители и др.

Еще никогда не было так просто обрабатывать алмазные пилы или дробилки в полностью автоматическом режиме за одну установку зажима. Будь то небольшая подрезная пила или специальный пильный диск для обработки алюминия диаметром 800 мм. Концепция позволяет молниеносно менять пилы или дробилки диаметром от 80 до 800 мм без переустановки станка. Благодаря электрически вращающемуся электроду формы зубьев можно свободно задавать в системе управления без каких-либо знаний ЧПУ. Особое внимание следует уделить высокой безопасности процесса и точности шлифовального станка «3Dia Saw Grinder».

Специально разработанная модель

для предприятий сферы услуг

Быстрые процессы электроэрозионной обработки и чрезвычайно короткое время настройки являются важными характеристиками »шлифовального станка 3Dia«. Зажим нового инструмента занимает всего несколько минут

Чрезвычайно универсальный и

, тем не менее, простой в эксплуатации

После завершения настройки «3Dia Saw Grinder» может обрабатывать любой тип инструмента, независимо от его диаметра. Требуемые формы зубьев программируются через графический интерфейс пользователя

Быстрое время заточки,

отличное качество

Цифровой генератор LACH DIAMANT гарантирует минимальное время обработки и лучшее качество. Воспользуйтесь преимуществами 40-летнего опыта пионера в области алмазного электроэрозионного инструмента

Акцент на качество

»3Dia Saw Grinder« был разработан при непосредственной поддержке наших сервисных служб, исходя из идеи простого и точного удовлетворения повседневных потребностей в производстве и обслуживании алмазных пил и фрез.

Автоматическая коррекция осевого биения всегда гарантирует, что обрабатываемый зуб PCD будет выровнен по центру лезвия. Это позволяет производить пилы с высочайшим совершенством.

»3Dia Saw Grinder« оснащен двумя автономными рабочими измерительными системами; один измерительный щуп для обрабатываемого инструмента и другой щуп для состояния электрода. Такое взаимодействие обеспечивает простоту эксплуатации и высочайшее качество.

Необходимую форму зуба можно легко выбрать с помощью программного обеспечения. Кроме того, возможны несколько специальных вариантов (например, пильный диск с тремя различными формами зубьев).

Многократное производство без дополнительных затрат

Большие оси »3Dia Saw Grinder« позволяют устанавливать несколько инструментов на оправке SK40. Это очень хорошо работает не только с идентичными инструментами, но и с разными инструментами, при условии, что они могут быть установлены вместе на одном и том же оправке.

Каждый отдельный инструмент может быть определен индивидуально, различные формы или диаметры зубьев не представляют проблемы. №

Благодаря специальной концепции станка нет необходимости приобретать дорогие загрузочные системы, и в то же время обеспечивается чрезвычайно высокая степень использования »шлифовального станка 3Dia« без необходимости постоянного вмешательства в процесс.

Система управления с большим вниманием к деталям

Новичков в сфере услуг «Диасервис» поддержит понятное меню на экране.

Благодаря функции полуавтоматической настройки и видеоподдержке настройка станка еще никогда не была такой простой!

Будь то редактор инструментов или диалог машинных данных, всегда присутствует графическая поддержка, поясняющая каждое рабочее окно!

Система управления на базе Microsoft Windows позволяет сократить сложные операции до нескольких кликов.

Редактор инструментов с поддержкой базы данных:

  • хранить ваши данные локально или на сервере
  • искать тип инструмента, номер инструмента или любые другие данные.
  • экономьте время и избегайте ошибок ввода, используя рабочий процесс системы »dia-ToolNet«
  • используйте станцию ​​»dia-ToolNet« для централизованной подготовки и измерения всех инструментов
  • обмен данными вашего инструмента с другими станками семейства LACH DIAMANT

Модульная конструкция системы управления упрощает техническое обслуживание и ремонт и обеспечивает максимальную надежность на протяжении всего срока службы ваших «шлифовальных станков 3Dia».


Цифровой генератор последнего поколения

Черновая, чистовая и чистовая обработка отслужили свой срок. Цифровой генератор »шлифовальных станков 3Dia« допускает неограниченное количество ступеней генератора. Используйте оптимальный материал электрода для своего инструмента и сэкономьте время и затраты на обработку! Благодаря креплению шпинделя HSK50 замена электрода занимает считанные секунды.

Преимущество графитового электрода:

  • Простое профилирование геометрии инструмента и
  • , таким образом, легкая обработка профильных инструментов или пильных полотен

Высокая размерная стабильность медных электродов сводит к минимуму циклы правки и, таким образом, становится оптимальным партнером для всех инструментов с осевым углом.

Независимо от материала электрода достигается наилучшее качество поверхности. Ваши клиенты будут впечатлены увеличенным сроком службы инструмента.

»Шлифовальный станок 3Dia“

Для получения дополнительной информации о »Dia-2200-mini« загрузите нашу информационную брошюру. Если у вас есть какие-либо вопросы или вам нужна демонстрация машины, пожалуйста, не стесняйтесь обращаться к нам!
