Заземление бани своими руками схема: Нужно ли делать заземление в бане, и как правильно

Содержание

Заземление в бане своими руками

Стройка в саду

тому назад 165 просмотра

Содержание статьи:

  • 1 Нужно ли делать заземление в бане
    • 1.1 Схема заземления

У тех людей, которые занимаются строительством бань, закономерно возникает вопрос о том, нужно ли делать заземление в бане. Заземление бани, как способ защиты и электро — безопасности необходимо. Однако здесь существует множество различных нюансов, начиная от помещений в бане, где необходимо заземление и заканчивая правильной схемой, как нужно его делать. В этой статье будут рассмотрены схемы заземление бани посредством доступных материалов для этих целей.

Содержание статьи

Нужно ли делать заземление в бане

Итак, заземление в бане целесообразно проводить к тем местам, где будут установлены, например бойлер, электрическая печь и т. д. То есть, заземление необходимо там, где будут смонтированы и подключены электрические приборы. Однако, это ещё не все.

Заземление рекомендуется делать, начиная от электрического столба к которому баня подключена и заканчивая очагом заземления возле самой бани. Другими словами, необходимо сделать заземление возле линии передач, от которой подключена баня и возле самой постройки.

При этом рекомендуется сделать также и ГЗШ — главную заземляющую шину, которая выглядит как полоска толстого металла с приваренным на конце болтом. Уже после сборки главной заземляющей шины, к ней подсоединяются электрические приборы, которые так или иначе могут иметь контакты с землёй. В обязательном порядке в бане заземляется всё металлическое, например трубы, арматура фундамента, бойлеры, и даже металлические корпуса осветительных приборов.

Рекомендуется в качестве дополнительных мер предосторожности при изготовлении заземления, после главной шины установить УЗО и автоматический выключатель.

Схема заземления

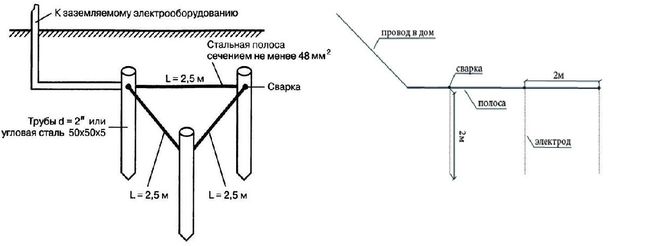

Для тех, кто не знает, как своими руками собрать заземлитель, есть самый простой способ и схема как это сделать. Для этого берутся куски длиной арматуры или металлического уголка, которые вбиваются при помощи кувалды в землю на глубину не менее метра.

В идеале, для того чтобы собрать заземлитель нужно всего три куска арматуры, трубы или уголка, которые вбиваются на расстоянии не менее 60 сантиметров друг от друга. Для соединения заземлителей, возможно, применить и болты с гайками, однако в данном варианте не стоит забывать о том, что в процессе эксплуатации болты могут подвергнуться коррозии и нормального контакта тогда не будет.

Итак, мы разобрались, как собрать заземлитель, и как провести заземление в баню. Обязательно не стоит забывать и о мерах предосторожности, ведь работа с электричеством всегда опасна и может навредить здоровью.

Оценить статью и поделиться ссылкой:

СЛУЧАЙНЫЕ СТАТЬИ

Дизайн кухни опирается на две главные характеристики данного помещения, оно должно красиво выглядеть и в то же время должно быть…

тому назад 199 просмотра

Что такое абиссинский колодец? Содержание статьи: 1 Что такое абиссинский колодец 1. 1 Абиссинский колодец своими руками Абиссинский колодец это автономный…

тому назад 167 просмотра

Хорошей и качественной вещью является электрический лобзик. Именно поэтому профессионалы применяют его в столярных и многих других работах. Если у…

тому назад 181 просмотра

Квартира — существительное женского рода, следовательно, как любая женщина, она не должна быть скучной, невзрачной. Стать красивой и ухоженной квартире…

тому назад 193 просмотра

Первый вид — это сыпучие. Преимуществом является очень недорогая стоимость. В основе лежат производственные отходы (шлак либо опилки). Неплохо показал…

тому назад 192 просмотра

Двери со временем приходят в негодность, и с этим ничего не поделаешь. Чаще и быстрее изнашиваются деревянные двери. В этой…

тому назад 202 просмотра

Заземление в частном доме своими руками 220в

В многоэтажных домах современной застройки предусмотрено наличие защитного заземления, а электроприборы в большинстве случаев оснащаются специальной розеткой с заземляющим контактом.

  • Заземление дома своими руками ↓
  • Требования техники безопасности ↓
  • Типы ↓
  • Рабочее ↓
  • Защитное ↓
  • Молниезащиты ↓
  • Контур заземления и его части ↓
  • Молниезащита ↓
  • Схемы ↓
  • Возможные ошибки и советы ↓

Самостоятельно организовать заземление многоэтажного дома, в котором изначально не предусматривалось наличие заземления (постройки советского периода), практически невозможно. В случае необходимости,, лучше обратиться в соответствующие организации.

Однако, владельцы частных домов, коттеджей и прочих аналогичных объектов могут решить эту проблему и самостоятельно. Организация защитного заземления отдельно стоящего дома не требует специальных знаний и больших финансовых затрат.

Для людей, проживающих в частном секторе, защита от поражения электрическим током особенно актуальна. Это связано с тем, что электричество подается в такой дом чаще всего по воздушной линии.

Эксплуатация воздушных линий электропередач (ЛЭП) характеризуется достаточно большим количеством аварий, связанных с повреждением проводов при сильном ветре.

Кроме того, воздушные линии могут быть повреждены ветками близко расположенных деревьев и т. д. При таких повреждениях ЛЭП, защита от поражения электрическим током, которой оснащены электроприборы или домашняя электросеть, не срабатывает.

Поэтому, единственным вариантом, позволяющим обезопасить жильцов от поражения электрическим током, является устройство индивидуального заземления своего дома.

Заземление дома своими руками

Необходимые материалы:

  1. Стальной уголок 50*50*5 мм – для вертикальных заземлителей.
  2. Полоса стальная 40*4 мм – для шин металлосвязи.
  3. Стальной пруток сечением не менее 8 кв. мм – для заземляющих проводников.

ВАЖНО: использовать каленую арматуру для изготовления деталей заземления категорически запрещается.

Инструкция:

  1. Выполнить разметку контура заземления. Она выполняется в виде равностороннего треугольника на расстоянии не более 1 м от фундамента дома.
  2. Выполнив разметку, выкапывают траншею по периметру размеченного треугольника. В траншею будут укладывать шины металлосвязи. Глубина траншеи должна быть не меньше 1 м и шириной 0,5 – 0,7 м.

Выполнив эти работы, начинают монтаж.

Для этого:

  1. В вершинах треугольника, с помощью кувалды забивают вертикальные заземлители. Глубина забивания – не менее 2 м. Если грунт плотный, то можно выкопать (пробурить) ямки глубиной не больше 1,5 м, а затем уже вбивать уголки.  Совет: уголок на конце рекомендуется заострить. Так он легче будет входить в землю.
  2. Уложить горизонтальные металлосвязи в траншею и с помощью сварки соединить между собой все составляющие контура. ВАЖНО: использовать для соединения всех деталей контура болтовые соединения запрещается.
  3. Далее, соединяем контур с вводным электрощитом (ВЩ). Осуществляется это также с помощью сварки. Стальной проводник привариваем к заземлителю и прокладываем его по траншее к ВЩ. На его противоположном конце привариваем болт с резьбой М8 и присоединяем его к щиту. Места сварки необходимо обработать каким-либо антикоррозионным составом. ВАЖНО: защита от коррозии с помощью полного окрашивания деталей запрещается.
  4. Убедившись в надлежащем качестве сварки, засыпают траншею землей.

Проверка работоспособности осуществляется с помощью измерения:

  1. Сопротивления растекания тока в почве.
  2. Сопротивления металлосвязи.

Приборы для таких измерений (электронный измеритель заземлений или электроиндукционный ручной мегомметр) достаточно дорогие и приобретать их для одноразовых измерений нет необходимости. Лучше пригласить специалистов, которые имеют такие приборы и умеют ими пользоваться.

Заземление работоспособно в том случае, если измеренные параметры соответствуют следующим значениям:

  1. Сопротивление металлосвязи – не более 0,1 Ом.
  2. Сопротивление растекания тока – не более 4,0 Ом.

Требования техники безопасности

При выполнении работ, необходимо обеспечить выполнение следующих требований:

  1. Все работы должны выполняться только в светлое время суток.
  2. Персонал должен быть обеспечен спецодеждой и всеми защитными средствами, которые необходимы при выполнении земляных, сварочных, электромонтажных и измерительных работ.

Типы

Существует несколько вариантов заземления, каждый из которых выполняет строго определенные функции:

Рабочее

Обеспечивает функционирование электроприборов и выполняется путем соединения отдельных точек его электрической схемы с заземлителем напрямую.

Этот вид чаще всего используется в промышленности, однако и в быту рекомендуется отдельно заземлять:

  1. Стиральную и посудомоечную машины.
  2. Варочную поверхность и электродуховку.
  3. Микроволновую печь.

Для этого, приборы оснащаются специальной винтовой клеммой, расположенной на их задней стенке.

Защитное

Служит для устранения возможности поражения электрическим током при прикосновении к нетоковедущим металлическим частям, оказавшимся по каким-либо причинам под напряжением.

Молниезащиты

Служит для отвода токов молнии в землю. Обеспечивается путем преднамеренного соединения молниеприемников и разрядников с землей.

Контур заземления и его части

В общем случае, контур состоит из нескольких составляющих:

  1. Заземлитель – представляет собой металлический уголок (труба) длиной не менее 2,5 м.
  2. Металлосвязь – конструкция из металла, соединяющая сваркой выступающие части заземлителей и введенная в дом как заземляющая шина.

Заземлители, связанные между собой с помощью металлосвязи и создают контур заземления. Он должен быть выполнен с учетом определенных требований.

Требования к элементам контура:

  1. Электроприборы соединяются с шиной заземления при помощи специальных проводников. Они изготавливаются из металлического прутка, имеющего сечение не менее 8 кв. мм. (допускается использование многожильного гибкого изолированного провода).
  2. Заземляющие проводники соединяются с шиной заземления. Для этого, на каждой шине имеются контактные площадки с резьбовыми отверстиями М4. Контактные площадки должны быть очищены от ржавчины. Окрашивание шины не допускается.
  3. Заземляющий проводник является элементом металлосвязи, поэтому, электрическое сопротивление контура измеряют от клеммы заземления электроприбора до самого удаленного от нее элемента контура. Измеренная величина не должна превышать 0,1 Ом.
  4. Количество заземлителей определяется расчетным путем и определяется величиной периметра здания. Оптимальное расстояние между ними составляет 1,2 м.

Молниезащита

Согласно требованиям нормативных документов, здание, оборудованное контуром заземления обязано иметь молниеотвод.

Самый простой молниеотвод представляет собой два заостренных металлических штыря, которые выступают над гребнем крыши на 1,2-1,5 м. С заземляющим контуром их соединяют стальной проволокой диаметром не менее 6 мм или шиной сечением 45 кв. мм (ширина не должна превышать 60 мм).

Соединение составных частей молниеотвода между собой осуществляется исключительно сваркой.

Схемы

Особенности конструкции дома и характеристики грунта определяют схему контура заземления.

Наиболее распространены:

  1. Линейный контур с двумя группами заземлителей, используется, когда:
    • Ввод электрокабеля осуществляется через вводный щит.
    • Наличие хотя бы одного вида коммуникаций (вода и пр.).
    • Долговременная мощность электроприборов составляет от 1 до 3 кВт.
  2. Полный контур – применяется, когда:
    • Площадь помещений превышает 100 кв. м.
    • Долговременная мощность электроприборов превышает 3 кВт.
    • Имеется дизель-генератор резервного питания или стационарная электроустановка с клеммой заземления.

Полный контур представляет собой равносторонний треугольник, в вершинах которого устанавливают вертикальные заземлители.

Возможные ошибки и советы

Выполняя работы своими руками, чаще всего допускают следующие ошибки:

  1. Выполнение монтажных работ без измерения сопротивления заземляющего устройства.
  2. Несоответствие требованиям нормативной документации.
  3. Эксплуатация заземляющего устройства без устройства защитного отключения (УЗО).
  4. Неправильное подключение заземлительных проводников к щиту ВЩ или вводно-распределительного устройства (ВРУ).

Рекомендации:

  1. Если заземлители изготавливаются из трубы, то рекомендуется внизу насверлить 10-15 отверстий диаметром 5 – 8 мм. В сухую, жаркую погоду, в трубу можно залить раствор соли, что обеспечит стабильные параметры заземляющего устройства.
  2. Не рекомендуется заземлять электроустановки последовательно, друг через друга.
  3. На одну контактную площадку необходимо подключать только один заземлительный проводник.

Статья была полезна?

0,00 (оценок: 0)

Что такое ритуальные ванны для ухода за собой и заземления + когда их использовать

Ритуальное купание может показаться древним, романтичным и причудливым, но на самом деле это замечательная практика 21-го века для ухода за собой и заземления собственной кожи. Ритуальные ванны можно использовать для самых разных целей: есть ритуалы очищающих ванн, ритуалы ванны любви к себе, ванны для исцеления, и вы даже можете использовать их, чтобы помочь вам настроиться на времена года и лунные фазы или отпраздновать их.

Итак, во-первых, что такое ритуальное омовение? Это просто практика превращения купания (будь то в ванне, душе или даже просто ванночке для ног) в ритуал духовного питания и ухода за собой.

Купание — одно из самых интимных и заземляющих переживаний, которое мы проводим очень регулярно, но часто относимся к нему как к рутине или привычке. Что-то, что мы должны сделать или должны сделать, но не то, что имеет какой-либо духовный резонанс.

Обряд принятия ванны или душа может стать прекрасным способом создать простой духовный опыт посреди повседневной жизни.

Что такое ритуальные ванны?

Ритуальное омовение ничем не отличается от любого другого омовения или душа, за исключением того, что мы привносим в него элемент духовности или церемонии. Это не должно быть сложной постановкой и не должно включать никаких элементов, которые на самом деле не кажутся вам питательными, заземляющими и поддерживающими.

Ваше ритуальное омовение может состоять из часового купания с солью для ванн, свечей, кристаллов, пения и медитации. Ваше ритуальное омовение может состоять в том, что вы просто стоите в душе, Визуализация негативной энергии смывается с вас и уходит в канализацию. Или это может быть где-то посередине!

В этой статье мы рассмотрим все различные типы ритуальных ванн и элементы, которые вы можете включить, чтобы сделать этот духовный опыт действительно своим.

Как создать собственную ритуальную ванну для любви к себе

Существует множество различных способов создания ритуального омовения в зависимости от ваших собственных интересов, чувств и окружения. Эти ритуалы можно полностью настроить, даже если у вас нет ванны!

Ритуальные ванны могут служить разным целям, поэтому неплохо было бы определиться с намерением создать ванну. Вам может понадобиться ритуальная ванна, чтобы очистить себя от негатива после плохого дня, помочь вам исцелиться от тяжелого опыта или источника травмы, развить любовь к себе или просто расслабиться.

Одним из распространенных элементов ритуального омовения является все, что воздействует на чувства. Мы уже погружаем наши обнаженные тела в воду, поэтому мы можем чувствовать себя очень чувственно и связаны с нашей кожей, или мы можем пытаться культивировать эти чувства. Задействование органов чувств дополнительными способами может способствовать достижению этой цели.

Воздействуя на чувства: аромат

Ароматерапия — невероятно мощное средство для ухода за собой и идеально сочетается с ритуальными ваннами. Вы можете добавлять эфирные масла, такие как лаванда, роза, нероли или жасмин, непосредственно в воду для ванны или разбавлять их английской солью. Вы также можете повесить органические свежие травы, такие как розмарин или эвкалипт, прямо из крана ванны, чтобы теплая вода проходила через них и активировала их аромат.

Натуральные растения и масла могут обладать целебными свойствами, а также быть метафизическими и духовными источниками поддержки. Выберите аромат, исходя из ваших намерений для ритуального омовения, например:

  • Очищение: Эвкалипт
  • Расслабление: Лаванда (попробуйте положить бутоны прямо в ванну!)
  • Исцеление: Нероли (флердоранж)
  • Любовь к себе: Роза или герань

Наш любимый местный фермер, выращивающий лаванду, — Araceli Farms .

Она делает эфирные масла лаванды и продукты для ванн! Вы также можете посетить ее лавандовую ферму в Калифорнии .

Задействование чувств: звук

Ни для кого не секрет, что акустика великолепна в ванной или душе! Нравится ли вам петь в душе или нет, звук может стать мощным инструментом для очищения и расслабления. Вы можете положить водонепроницаемый динамик в ванну с собой или включить музыку с телефона (через комнату, где он не может промокнуть).

Выберите музыку, которая вас расслабляет или вдохновляет, слушайте успокаивающие звуки дождя или океана, играйте на барабанах или пойте . Вы даже можете послушать управляемую медитацию или аффирмации.

Это также абсолютно правильный выбор, чтобы выбрать тишину в вашей ритуальной ванне, которая часто является моим личным фаворитом. Наша жизнь настолько шумная и занятая, что 15-30 минут полной тишины могут стать прекрасной перезагрузкой.

Задействовать чувства: прикоснуться

Осязание, пожалуй, самое чувственное из всех чувств. Мы часто прикасаемся, чтобы утешить и исцелить других, но так важно позволить себе также почувствовать собственное прикосновение. Ритуальное омовение – прекрасная возможность ближе познакомиться со своим телом и подарить себе утешение, удовольствие или уверенность.

Прикосновение к телу, будь то простое движение рук по рукам или что-то более интимное, глубоко заземляет и может помочь вам выйти из головы и вернуться к своему реальному, физическому я.

Другие элементы, которые следует включить в банные ритуалы любви к себе

В дополнение к задействованию чувств вышеперечисленными способами, вот несколько других элементов, которые вы, возможно, захотите включить в свои ритуалы любви к себе в ванне:

Кристаллы — отличное дополнение, которое поможет вам заземлиться и поддержать ваши намерения. Поместите вокруг ванны водостойкие кристаллы или держите их в руках, пока вы принимаете ванну. Кристаллы кварца идеально подходят для этого, так как они не разрушаются в воде.

Выберите кристалл, соответствующий вашим намерениям:

  • Очищение : Прозрачный кварц
  • Расслабляющий : Аметист
  • Исцеление: Дымчатый кварц
  • Любовь к себе : розовый кварц

Свечи — один из моих любимых элементов ритуального омовения или любого ритуала (или любого вторника — я люблю хорошие свечи). Я люблю ставить несколько свечей по краю ванны и затем выключите весь свет, чтобы я могла погрузиться в тихий, мирный свет свечей. Всегда соблюдайте пожарную безопасность и задуйте свечи, прежде чем покинуть комнату.

Вы также можете добавить в ритуальную ванну любое из ваших любимых средств для ванн, например, масло для тела, соли для ванн или даже ванну с пеной для максимального ухода за собой. Здесь уместно все, что заставляет вас чувствовать себя побалованным, накормленным и успокоенным .

Ритуальные ванны для ваших намерений

Ритуальная ванна для очищения

Если у вас был трудный день, вы оказались в негативе или хотите смыть сложное взаимодействие, то очищающий банный ритуал — это то, что вам нужно. Хорошей практикой является регулярное очищение себя и своей энергии, будь то ритуальное омовение или один из других 9 методов.Методы очистки 0005, которыми мы поделились здесь.

Вот несколько советов по элементам, которые следует включить в ритуал очищающей ванны:

  • Белые свечи
  • Слушайте записи поющих чаш или колокольчиков
  • Кристаллы: прозрачный кварц, цитрин
  • Травы или эфирные масла: шалфей обыкновенный, эвкалипт, особенно в английской соли

Ритуальная ванна для расслабления

Если вы чувствуете усталость, подавленность или выгорание, расслабляющий банный ритуал поможет вам снова наполнить свою чашу и снова обрести заземление. Это отличный тип ритуального омовения, когда вы просто чувствуете потребность в питании и заботе о себе, без каких-либо конкретных намерений.

Вот несколько советов по элементам, которые можно включить в расслабляющий банный ритуал:

  • Белые или голубые свечи
  • Слушайте записи дождя или океана
  • Почитайте книгу, пока вы замачиваетесь
  • Кристаллы: аметист, лабрадорит
  • Травы или эфирные масла: лаванда, жасмин

Ритуальная ванна для исцеления

Если вы чувствуете себя не просто усталым – по-настоящему истощенным – вам может понадобиться лечебная ритуальная ванна. Это для тех случаев, когда вы чувствуете себя истощенным или эмоционально истощенным. Возможно, вы выполняли какую-то теневую работу или возникли какие-то сложные триггеры, требующие более глубокого исцеления и внимания.

Вот несколько советов по элементам, которые можно включить в ритуал лечебной ванны:

  • Белые, черные или зеленые свечи
  • Слушайте пение, игру на барабанах или музыку, связанную с вашими предками
  • Ведите дневник, пока отмачиваетесь – выплесните свои чувства на страницу
  • Кристаллы: дымчатый кварц, обсидиан
  • Травы или эфирные масла: нероли, розмарин

Ритуальные ванны для любви к себе

Ритуальное омовение прекрасно подходит для развития любви к себе — любви к своей личности, сердцам, страстям и телам. Ритуальная ванна любви к себе уместна, когда вы чувствуете себя подавленным и нуждаетесь в том, чтобы взбодриться изнутри. Почувствуй себя богиней!

Вот несколько советов по элементам, которые можно включить в ритуал купания с любовью к себе:

  • Белые или розовые свечи
  • Слушайте музыку, которая вас вдохновляет
  • Кристаллы: розовый кварц, аметрин
  • Травы или эфирные масла: роза, герань

Ритуальные ванны в зависимости от времен года и фаз луны

Вы также можете включить духовные омовения/ритуальные омовения в другие элементы вашей духовной практики. Ванны — отличное дополнение к сезонным шабашам и лунным фазам, будь то отдельный ритуал или часть более крупного праздника. Мне особенно нравится совершать ритуальные ванны осенью и зимой, а также в полнолуние.

Вот идеальное время года для ритуального омовения дома:

  • Имболк (1 февраля) – зимний праздник заботы о себе и питания
  • Полнолуние в Скорпионе (апрель/май) – торжество чувственности и табу секса, смерти и магии
  • Полнолуние в Рыбах (август/сентябрь) – праздник интуиции и мистики
  • Осеннее равноденствие (около 20 сентября) — начало осени и сезон ведьм
  • Самайн (31 октября) — самый волшебный и интуитивный день в году
  • Полнолуние в Раке (декабрь/январь) – праздник заботы о себе и отдыха
  • Зимнее солнцестояние (около 20 декабря) – начало зимы и самая длинная ночь в году

Наши любимые продукты для ритуальных ванн

Совет от профессионала: Сделайте себе ритуальный банный набор, который легко взять с собой, когда вы набираете ванну! Включите свои любимые кристаллы, ритуальные соли для ванн или бомбочки для ванн, свечи и т. д. Со временем вы найдете свой идеальный «рецепт ванны», который будете повторять снова и снова.

Ритуалы купания зависят от человека и даже от праздника, который они празднуют. Но это мои рекомендуемые товары для ванной, которые можно купить, если вы хотите улучшить свою ванную игру.

  • Поднос для ванны: для хранения книг, воды, свечей и других вещей, которые вы, возможно, захотите взять с собой в ванну.
  • Масло для тела : после ванны. evanhealy — это фантастический бренд органических средств по уходу за кожей.
  • Кристаллы : розовый кварц, аметрин, дымчатый кварц, обсидиан, аметист, лабрадорит, прозрачный кварц и цитрин должны быть в вашей коллекции кристаллов.
  • Бомбочки для ванны CBD помогут вам еще больше расслабиться.
  • Соли для ванн , чтобы придать воде больше запаха.
  • Белая, зеленая и черная свечи с эфирными маслами : с помощью ароматической свечи можно вызвать свет и запах одновременно. Выбирайте нестеклянные свечи, чтобы они не разбились в ванне.
  • Капли для ванн делают кожу гладкой и шелковистой.
  • Водонепроницаемый динамик Bluetooth для воспроизведения звуков медитации или чаши.
  • Вы читатель? Попробуйте достать эту книгу о ритуальных ваннах Deborah Hanekamp (она же Mama Medicine), которая глубже погружается в церемониальные ванны и самоисцеление.

Есть что-то очень вдохновляющее в том, чтобы стать своим собственным целителем и взять на себя ответственность за заботу о себе, любовь к себе, духовное очищение и исцеление души. Ритуал в ванне — лишь один из многих способов окунуться в колдовскую сторону жизни .

Вы вполне можете принять ванну утром, но я люблю принимать их вечером. Итак, если вы хотите переделать то, как начинать утро, у меня есть целое руководство по созданию идеального магического утреннего ритуала для ухода за собой .

видео, схема, требования ПУЭ

Ванная комната в современном частном доме или квартире – одно из самых проблемных помещений с точки зрения электробезопасности. Это связано с повышенной влажностью в сочетании с большим количеством расположенных там электроприборов. Очень часто в этом помещении устанавливают стиральную машину, электрический водонагреватель, есть розетки для питания фенов, электробритв и других приборов. Учитывая тот факт, что санузлы в квартире современного дома очень тесные, при повреждении электрических цепей водонагревателя или стиральной машины на нее легко может воздействовать электрический потенциал. В связи с этим вопрос обеспечения электробезопасности здесь крайне актуален. В этой статье мы решили отдельно рассказать о том, как должно выполняться заземление ванны в квартире и какие требования ПУЭ необходимо учитывать, чтобы защитный контур был смонтирован правильно.

  • Требования ПУЭ
  • Правила заземления

Требования ПУЭ

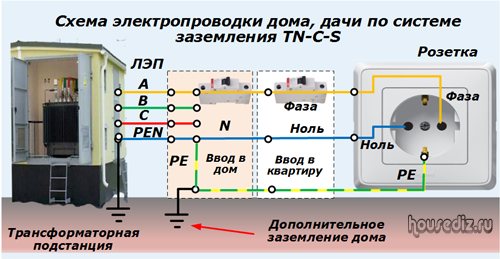

В первую очередь необходимо ознакомиться с требованиями Правил устройства электроустановок (ПУЭ) по данному вопросу. Пункт 1.7.57. (см. главу 1.7 ПУЭ) предписывает применение электрических сетей с глухозаземленной нейтралью (на напряжение до 1000 вольт) и системой заземления TN для электроснабжения жилых и общественных объектов. Это означает, что питание однофазных потребителей осуществляется по трехпроводной сети:

  • фазный провод;
  • рабочий нулевой провод;
  • Защитный заземляющий проводник PE или PEN.

В качестве защитной меры безопасности при непрямом контакте используется так называемая базовая система уравнивания потенциалов. Суть его в следующем. Необходимо выполнить соединение между следующими токопроводящими частями:

  • PE- или PEN-проводник, в зависимости от того, используется ли система заземления TN-C или TN-S.
  • Устройство повторного заземления, если оно имеется на вводе питания.
  • Трубы (металлические) всех коммуникаций. Это касается систем водоснабжения (холодного и горячего), труб отопления и канализации, а также труб газоснабжения.
  • Элементы металлического каркаса здания.
  • Металлоконструкции для кондиционирования и вентиляции.
  • Заземляющее устройство молниезащиты.
  • Экранирование телекоммуникационных кабелей.

Кроме того, в рамках дополнительного уравнивания потенциалов (п. 1.7.83.) все открытые токопроводящие части электрооборудования присоединяют к РЕ- или PEN-проводникам, а также к сторонним токопроводящим конструкциям, в том числе к металлической ванне, которая необходимо заземлить. Далее остановимся на том, как сделать заземление ванны в квартире своими руками.

Правила заземления

Для выполнения заземления металлической (стальной или чугунной) ванны в квартире в соответствии с требованиями ПУЭ (п. 1.7.57, п. 1.7.83) необходимо выполнить соединения согласно прилагаемой схеме:

Для того чтобы заземлить все металлические детали в ванной, необходимо предварительно установить коробку уравнивания потенциалов. Сделать его можно из любой клеммной или распределительной коробки, содержащей нулевую шину с необходимым количеством клемм. Коробка подключается к шине PE или PEN, расположенной во входной или напольной плите. Затем подключите к коробке выравнивания потенциалов следующие металлические детали (обязательно заземлите):

  • металлический корпус ванны;
  • трубопроводы горячего и холодного водоснабжения;
  • экранирующая сетка, закрывающая нагревательный кабель теплого пола, если имеется.

Обычно конструкции металлических ванн содержат специальные контактные элементы для крепления к ним грозозащитного троса. Сечение провода для заземления ванны должно быть не менее 2,5 мм2. Для этих целей можно выбрать провод марки ПВ-1. При отсутствии такого контакта его можно изготовить самостоятельно: вварить болт в нижней части корпуса, для последующего монтажа заземлителя под гайку. Для этой цели лучше использовать отлив на корпусе, предназначенный для установки съемной ножки. На фото ниже наглядно видно, как заземлить чугунную ванну в квартире:

Если ванна акриловая, ее можно заземлить с помощью металлического каркаса, на котором крепится чаша. Несмотря на то, что акрил является диэлектриком, он все же способен светиться статическим электричеством, в результате чего от ванны можно получить удар током. Организация охраны позволит защититься от этого.

Кроме того, электрические розетки, расположенные в санузле (как и в других помещениях), должны иметь три контакта, с подключенным РЕ- или PEN-проводником.

Заземление ванны с гидромассажем принципиально не отличается от заземления обычной конструкции. Джакузи оборудована электронасосами, корпус которых следует заземлить, соединив его защитным заземляющим проводником. Схема заземления джакузи представлена ​​ниже:

К сказанному следует добавить, что в соответствии с пунктами 701.415.1, 701.415.2 ГОСТ Р 50571.7.701-2013 установка электрических розеток в санузле в квартира разрешается при соблюдении одного из двух условий:

  • розетка подключается к сети через разделительный трансформатор, обеспечивающий гальваническую развязку;
    • Устройство защитного отключения (УЗО)
  • с розеткой, с уставкой дифференциального тока, не более 30 мА.

При чтении ПУЭ возникает закономерный вопрос: как правильно заземлить ванну в квартире, расположенной в старом доме, например, в хрущевке, где нет защитного заземлителя? Событие обязательное или нет? В этом случае необходимо привести систему заземления в соответствие с ПУЭ, то есть перейти на систему TN. Другого ответа на этот вопрос быть не может.

Предостеречь домашних мастеров от неквалифицированных действий в этом направлении. В системах без защитного заземления баню нельзя подключать к трубам водоснабжения, отопления или к самодельному заземлению. Обратите внимание, что система мероприятий, направленных на обеспечение безопасности, в частности, в санузле, указывается в ПУЭ как «система уравнивания потенциалов», а не «заземление». В этом заключается глубокий смысл, выражающийся в том, что целью само по себе является не заземление, а предотвращение возможности попадания человека под действие разности электрических потенциалов.

Система уравнивания потенциалов, как средство защиты, теряет свою эффективность после применения (хотя бы даже эпизодического) водоводов с пластиковыми трубами.

РубрикаРазное
