Заземление в частном доме играет большую роль в современной жизни людей, так как её отсутствие может привести к тому, что электрические приборы могут просто-напросто выйти из строя. Помимо этого, для сельской территории характерно наличие электросистем, которые были созданы еще в СССР, что также требует создания заземления. Это поможет существенным образом уровень защищенности жилья.

Значение заземления

Во-первых, заземление обеспечивает безопасность электрических систем. Когда заземление правильно сделано, то при возможном появлении тока утечки срабатывает устройства защитного отключения.

Во-вторых, при помощи заземления поддерживается нормальное функционирование электрического оборудования. Не для всех электрических приборов достаточно лишь защитного провода в розетке.

Многим электрическим приборам также нужно подключиться к заземляющей шине напрямую. Так для этого у стиральных машин, микроволновок имеются специальные приспособления.

Не все знают о том, что микроволновая печь без данного подключения может серьезно фонить. Таким образом, бытовая техника может нести угрозу здоровью человека.

Часть моделей микроволновок имеют специальные клеммы. В инструкциях же сообщается, что «необходимо заземление». Правда не растолковывается, как его осуществлять.

Довольно часто при прикосновении мокрыми руками стиральных машин ил микроволновок ощущается некоторое пощипывание. Чтобы избавиться от данного ощущения, необходимо выполнить прямое подключение.

Также можно значительным образом усовершенствовать работоспособность компьютерной техники и Интернета. Для этого надо, чтобы провод с заземлением был подключен к корпусу ПК.

Насколько нужно заземление в деревянном доме или на даче?

Однозначный ответ – обязательно. Особенно это касается жилья, которое построено из легковоспламеняющихся материалов. Это связано с тем, что большую угрозу для домов несут грозы.

Имеется огромное количество элементов, которые притягивают к себе молнии. К ним относятся колодцы и трубопроводы, которые расположены на небольшой глубине. В данные объекты зачастую происходят удары молний.

В том случае, если громоотвода нет, то попадание молнии может привести к пожару. В связи с этим специалистами рекомендуется вместе с заземлением сооружать хотя бы небольшие молниеотводы.

Системы заземления для частных домов

Имеется шесть видов заземления, но если говорить об индивидуальной застройке, то рекомендуется использовать два вида: TT и TN-S-C.

Наибольшей популярностью в последние пару лет пользуется система TN-S-C. Её особенность заключается в том, что нейтраль, которая располагается на подстанции, оказывается глухозаземленной. Оборудование же имеет прямой контакт с земной поверхностью.

Схема заземления дома представлена в следующем виде: первоначально земля и нейтраль ведется к потребителю при помощи всего лишь одного проводника. Перед тем как зайти в жилье происходит разделение на два независимых друг от друга проводника.

Благодаря этому достаточно лишь обеспечить защиту автоматами.

Существенным недостатком являются возможные случаи, когда провода на участке, располагающемся между жилым помещением и подстанцией, приходят в негодность.

Логично, что для нейтрализации данной угрозы требуется, чтобы существовала механическая защита для провода PEN. Желательно, чтобы было сделано специальное резервное заземление. Как правило, оно располагается на опорах в промежутке через каждые 100 метров.

В связи со сложностью удовлетворения данных условий, следует использовать систему ТТ. Разница между двумя этими схемами заключается в том, что в ТТ должны соблюдаться следующие условия: заземляющий провод идет к щитку от контура заземления, созданного в индивидуальном порядке.

Заземление частного дома

Некоторые элементы электрической системы страны построены достаточно давно, не имеют какого-либо заземления. Данное отсутствие в свою очередь требует создания отдельного контура.

Наилучший выход из сложившейся ситуации, это сделать заземление в частном доме своими руками. В связи с этим у многих может возникнуть вопросы о том, как сделать заземление в доме?

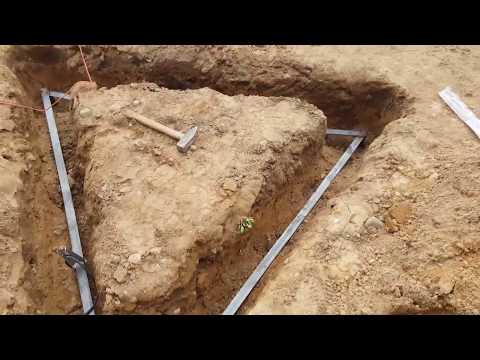

Ответ прост: контур заземления дома. Он должен быть построен как треугольник с равными сторонами. В каждой из вершин треугольника забивается штырь.

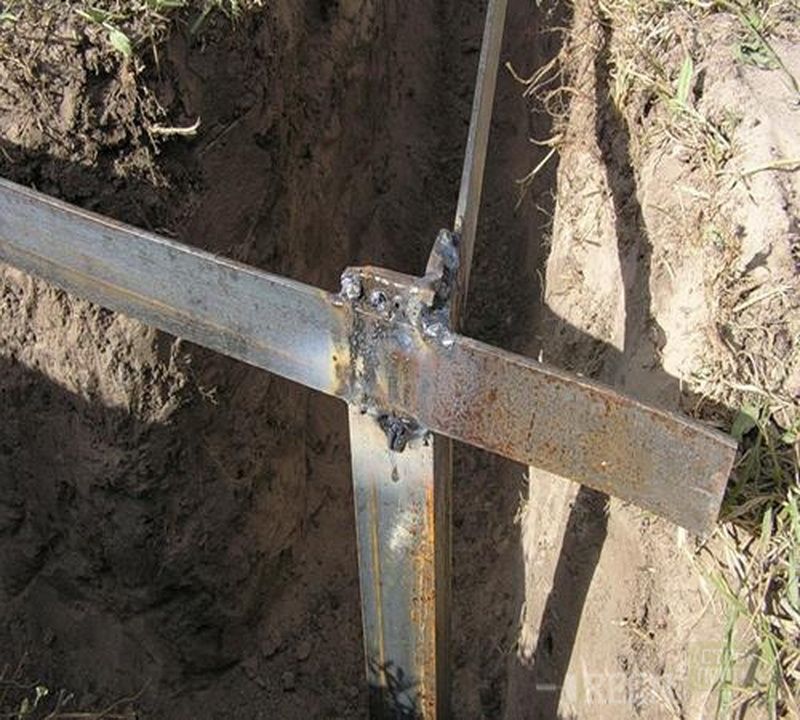

Обязательным условием является наличие металлической связи между вершинами. Для этого протягивают полосу из метала и соединяют со штырями. Расстояние между ближайшим штырем и краем дома должно быть не меньше, чем полтора метра.

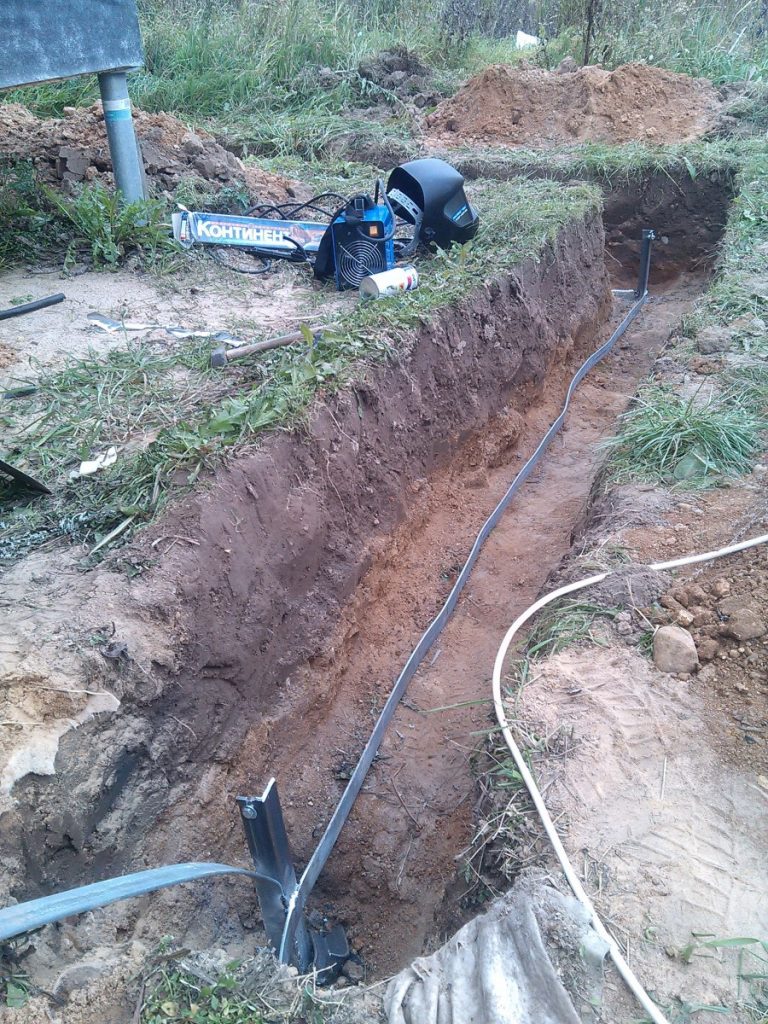

Далее копается специальная траншея в форме треугольника с равными сторонам. В глубину траншея должна быть семьдесят сантиметров, в ширину – пятьдесят сантиметров.

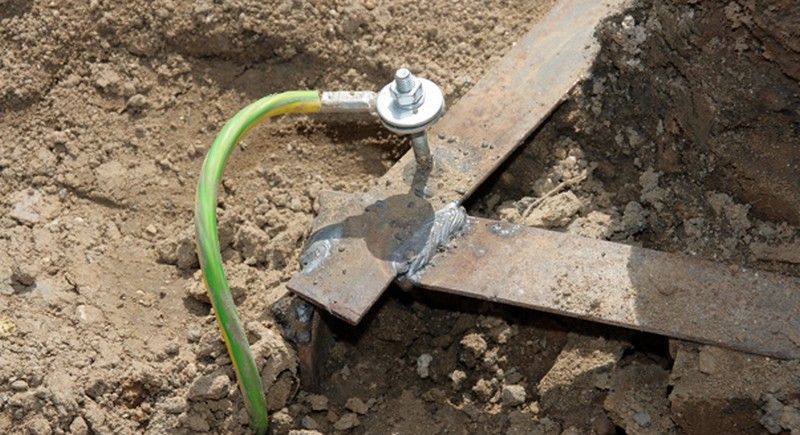

Одну из верши треугольника соединяют с домом. Как правило, это ближайшая к дому вершина. Глубина траншеи должна составлять как минимум пятьдесят сантиметров.

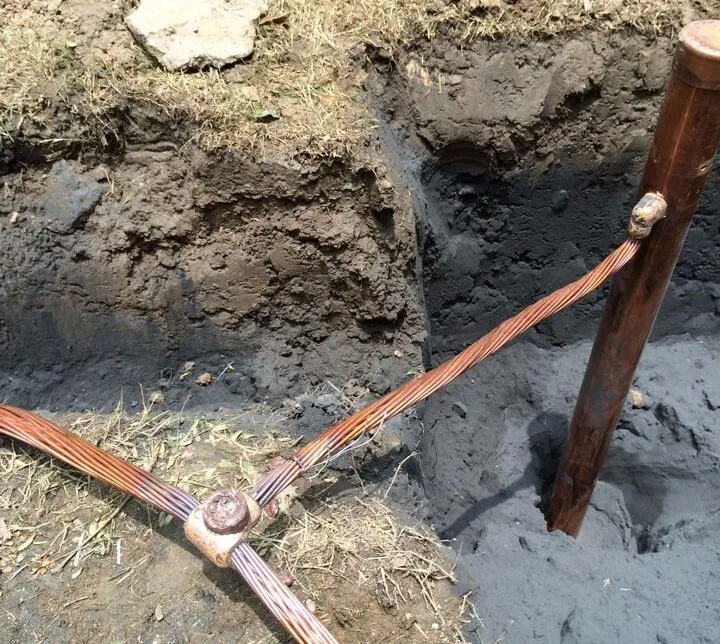

Фото заземления дома

Электролитическое заземление

Электролитическое заземление ZANDZ (пр. Россия ) предназначено для использования в вечномерзлых, каменистых или песчаных грунтах, имеющих высокое удельное сопротивление (от 300-500 Ом*м), без применения специальной техники и насыпного грунта. Также на объектах, где по каким-то причинам невозможен монтаж заземляющих электродов на глубину более 1 метр, т.к. использование простых металлических электродов неэффективно из-за необходимости применять большое кол-во таких заземлителей (до 100).

Монтаж и расчёт такого заземления очень просты. Но за этой простотой кроются высокотехнологичные и современные решения, нацеленные только на бескомпромиссное качество результата.

Достоинства электролитического заземления

• электрод электролитического заземления обеспечивает сопротивление заземления до 12 раз меньше, чем обычный стальной электрод таких же размеров
• специальная смесь минеральных солей с патентованной добавкой:
  • не вызывает ускорения коррозии электрода
  • не превращается в электролит сразу всем объемом при повышенной влажности грунта (актуально в весенний период)
  • делает процесс выщелачивания равномерным и постоянным. Это способствует не просто сохранению концентрации электролита в грунте,
    а ее увеличению со временем, что способствует дополнительному уменьшению сопротивления заземления
• срок службы такого электрода составляет не менее 50 лет
• малая глубина монтажа электролитического заземления (0,7 м) делает такой заземлитель очень универсальным к применению, без забот о влиянии на него вечномерзлого грунта (в частности, эффекта «выталкивания»)

Принцип действия

1. Колодец для обслуживания
2. Специальная смесь минеральных солей
3. Электрод — заземлитель
4. Заполнитель околоэлектродный

Главный элемент электролитического заземления — полый электрод (труба) |___ -образной формы с перфорацией в горизонтальной части, устанавливаемый в зоне протайки вечномерзлого грунта (на глубину 0,7 метра) и заполненный специальной смесью минеральных солей. Эта смесь впитывает воду из окружающей среды, превращаясь в электролит (выщелачиваясь), после чего проникает в грунт, повышая его электропроводность (понижая его удельное сопротивление) и уменьшая его промерзание (понижая температуру замерзания). Обмен жидкостями осуществляется через перфорированную поверхность электрода.

За основу электрода электролитического заземления взяты традиционные методы, описанные на отдельной странице: «Заземление в вечной мерзлоте».

Особенность применения (образование талика)

Из-за уменьшения температуры замерзания грунта, около электрода образуется зона талика, могущая представлять опасность для фундамента рядом стоящего здания или дорожного покрытия. Зона талика на поверхности грунта представляет собой овал размером около 3 х 6 метров.

В ходе проектных работ необходимо учитывать эту особенность и отдалять электроды от объектов, могущих быть повреждёнными.



Комплект заземления ZZ-100-102

Этот вид заземления представлен готовым комплектом ZZ-100-102 (пр. Россия ), который содержит все, необходимые для монтажа заземляющего электрода, компоненты, легко сопрягаемые друг с другом.





Электрод — заземлитель

(пр. Россия )
1 штука

Труба из нержавеющей стали в виде буквы “L” с перфорацией в горизонтальной части. Для соединения с заземляющим проводником используется полоса из нержавеющей стали S >= 90 мм², подсоединённые к трубе. Общая длина электрода = 3 метра.

Электрод в комплекте ZZ-100-102 уже наполнен специальной смесью минеральных солей.



Заполнитель околоэлектродный

(пр. Россия )
3 мешка

Грунтовый заменитель из смеси графитовой крошки со специальным видом глинистого минерала предназначен для увеличения площади электрического контакта электрода с почвой, а также для обеспечения равномерности процесса выщелачивания.



Колодец для обслуживания

(пр. Россия )
1 штука

Пластиковый колодец предназначен для установки над вертикальной частью электрода (глубина погружения не более 50 см).

Облегчает обслуживание электрода, проведение замеров его параметров.



Представленные фотографии продуктов могут отличаться от реальных.



Индивидуальная конструкция электрода (вертикальное исполнение)

Горизонтальная конструкция электрода является наимеенее трудозатратной при монтаже без использования специальной техники. При доступности на объекте буровой установки возможно производство электродов вертикальной конструкции длиной/глубиной 3, 6 и 9 метров.



Особенность применения (образование талика)

Из-за уменьшения температуры замерзания грунта, около электрода образуется зона талика, могущая представлять опасность для фундамента рядом стоящего здания или дорожного покрытия. Зона талика на поверхности грунта представляет собой овал размером около 3 х 6 метров.

В ходе проектных работ необходимо учитывать эту особенность и отдалять электроды от объектов, могущих быть повреждёнными.



Обслуживание электролитического заземления

Обслуживание электрода — очень простое. Оно состоит в периодическом (раз в несколько лет) открытии крышки электрода и визуальном определении количества солевой смеси внутри него. Если смесь полностью превратилась в электролит, то электрод заправляется: в него засыпается новый объем солей.

Больше ничего не нужно. Заправки электрода достаточно на минимальный срок службы — 10 лет (в среднем — 15 лет). Поэтому первый осмотр рекомендуется проводить не ранее этого срока.



Сертификаты



Сертификат соответствия

РОСС RU.АМ05.Н10062 (добровольная сертификация)



Сертификат соответствия

РОСС RU.АМ05.Н10062 (добровольная сертификация)



Сертификат соответствия

РОСС RU.АМ05.Н10062 (добровольная сертификация)



Сертификат соответствия

РОСС RU. АМ05.Н10062 (добровольная сертификация)



ZANDZ.

Сертификация на территории стран Таможенного союза ЕАЭС



Отказное письмо

об отсутствии необходимости обязательной сертификации комплектующих



Отказное письмо

об отсутствии необходимости обязательной сертификации комплектующих



Отказное письмо

об отсутствии необходимости обязательной сертификации комплектующих



Отказное письмо

об отсутствии необходимости обязательной сертификации комплектующих
