Монтаж контура заземления: порядок работы

По требованиям Правил устройства электроустановок все вновь сооружаемые электропроводки имеют дополнительный проводник. Называется он защитным проводником (РЕ), маркируется чередованием полос желтого и зеленого цвета.

Защитные проводники подключаются к корпусам электроприборов и соединяют их с контуром заземления. Бытовая техника: компьютеры, стиральные машины, электроплиты, СВЧ-печи — соединяется с защитными проводниками через заземляющие контакты розеток.

Розетка с заземляющими контактами

При пробое изоляции бытовых приборов их корпуса оказываются под напряжением. При соприкосновении с корпусом поврежденного прибора человек будет поражен электротоком. Преднамеренное соединение корпусов с землей при пробое изоляции приводит к возникновению короткого замыкания, которое отключит аппарат защиты, и поврежденное оборудование своевременно обесточится.

Даже если ток будет незначительным и отключения не произойдет, при прикосновении человека к корпусу ток через его тело будет иметь величину, не опасную для его жизни. Тело человека имеет сопротивление от десятков до сотен тысяч Ом, а сопротивление заземляющих проводников не превышает нескольких Ом. Поэтому ток через тело человека будет значительно меньше тока, уходящего в землю через защитные проводники.

Пути токов утечки через заземление и человека

Помимо защиты людей заземление корпусов приборов экранирует электромагнитные поля, излучаемые ими в процессе работы. Это снижает уровень помех, мешающих работе других приборов.

Защитные проводники нельзя подключать к нулевой шине электрощита. Старые электропроводки подвержены обрывам в цепях нулевых проводников, результатом которых неизбежно будет появление на нулевом проводе некоторого потенциала относительно «земли». Величина потенциала может доходить до 220В и, если он окажется на корпусе прибора, вас ждет серьезная травма.

Запрещено использование в качестве защитных проводников газовых труб, труб отопления и канализации. Нельзя использовать для этой цели водопроводные трубы, так как они не везде выполняются металлическими.

Для подключения заземляющих проводников необходим контур заземления.

Содержание

1. Что такое контур заземления?
2. Как сделать заземление?
3. Порядок работы при монтаже контура заземления

Что такое контур заземления?

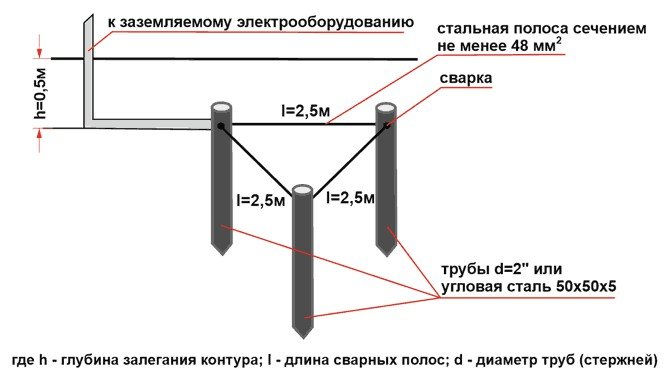

Образец контура заземления

Контур заземления – это группа электродов, забитых в землю и называемых вертикальными заземлителями. Между собой они связаны горизонтальным заземлителем при помощи сварки. Горизонтальный заземлитель выводится на стену здания или идет напрямую во вводное распределительное устройство.

Для изготовления вертикальных заземлителей используются стальные уголки или трубы, а горизонтальных – стальная полоса или круглый профиль. Их нельзя окрашивать, иначе электрический контакт с грунтом будет слабым, и контур потеряет эффективность.

Если здание имеет в составе конструкции, заглубленные в землю, то они тоже могут выполнять функции контура заземления. Они называются естественными заземлителями.

Как сделать заземление?

В изготовлении контура заземления нет ничего сложного, и его можно сделать самостоятельно.

Для этого потребуются:

• для вертикальных заземлителей: уголок или трубы со стенками толщиной не менее 4 мм или арматура диаметром не менее 14 мм;
• для горизонтальных заземлителей: стальная полоса сечением не менее 100мм² и толщиной стенки не менее 4 мм;
• для ввода в здание: жесткий или гибкий провод сечением не менее 10 мм²;
• инструменты: лопата, болгарка, кувалда, сварочный аппарат.

Порядок работы при монтаже контура заземления

• 1. Выкапывается траншея глубиной около 0,5 м и шириной 0,5-0,3 м. Длина траншеи – около 5 м. Располагаться траншея должна так, чтобы начало ее совпадало с местом у стены здания, где контур будет выходить наружу.
• 2. Через 1-1,5 м в траншею кувалдой забиваются заземлители. Для облегчения процесса концы заземлителей нужно заострить болгаркой.
• 3. Заземлители соединяются между собой полосой при помощи сварки. Конец полосы выводится на стену здания или, если возможно, вводится в здание поближе к щитку. К полосе приваривается болт для подключения заземляющего проводника.
• 4. Места соединения в траншее лучше окрасить, так как сварочные швы в земле быстро разрушаются.

Соединение сваркой вертикального и горизонтального заземлителя

• 5. Полоса снаружи и внутри здания окрашивается чередующимися полосами желтого и зеленого цветов.
• 6. Перед тем, как засыпать траншею, неплохо бы измерить сопротивления полученного контура. Делается это специальными приборами. Если сопротивление будет недостаточным, забиваются дополнительные электроды и присоединяются то же полосой. И так до получения нужного значения (не более 4 Ом).
• Если приборы Вам не доступны, при определении количества электродов руководствуйтесь своими возможностями и здравым смыслом. Электродов нужно много, если грунт песчаный и еще больше, если вместо грунта – сплошные камни. На черноземе хватает 5-7 электродов для получения приемлемых результатов. Не посыпайте солью контур заземления. Проводимость его улучшится, но и сгниет он быстрее.
• 7. Засыпаем траншею грунтом без строительного мусора.
• 8. В щитке устанавливается дополнительная шина – РЕ. Она соединяется проводником желто-зеленого цвета с выводом контура заземления. Теперь можно соединить с шиной РЕ все корпуса электроприборов.

Оцените качество статьи:

Монтаж заземления

Тэги: заземление электролитическое заземление монтаж модульное заземление инструкции и рекомендации частным лицам

Монтаж заземления

Штыревая конструкция модульного заземления обеспечивает максимальное удобство и технологичность монтажа:

• любая конфигурация контура заземления
• все детали сопрягаются без сварки

Я оценила простоту монтажа.
Поняла: я сама бы могла смонтировать —
настолько всё продуманно.

Надежда Бажутина,
департамент проектирования,
группа компаний «ПРОГРЕССТЕХ»

Вертикальные заземляющие электроды необходимой глубины монтируются
из 1,5-метровых штырей, заглубляемых в землю друг за другом с помощью обычного электрического отбойного молотка (с энергией удара 20-25 Дж). Соединение штырей между собой производится простыми резьбовыми муфтами (без сварки). Для подключения заземляющего проводника используется болтовой зажим.

Конфигурация заземлителя (одно- или многоэлектродная) выбирается в зависимости от доступной площади, типа грунта и типа объекта (жилой либо промышленный).

Глубинный монтаж в виде одного электрода на глубину в 15 — 30 метров является наиболее технологичным и позволяет получать очень эффективное заземление:

• качество (сопротивление заземления) не зависит от погоды и времени года
• возможность монтажа внутри периметра зданий (в подвалах)
• минимальная площадь контура заземления
• минимум земляных работ

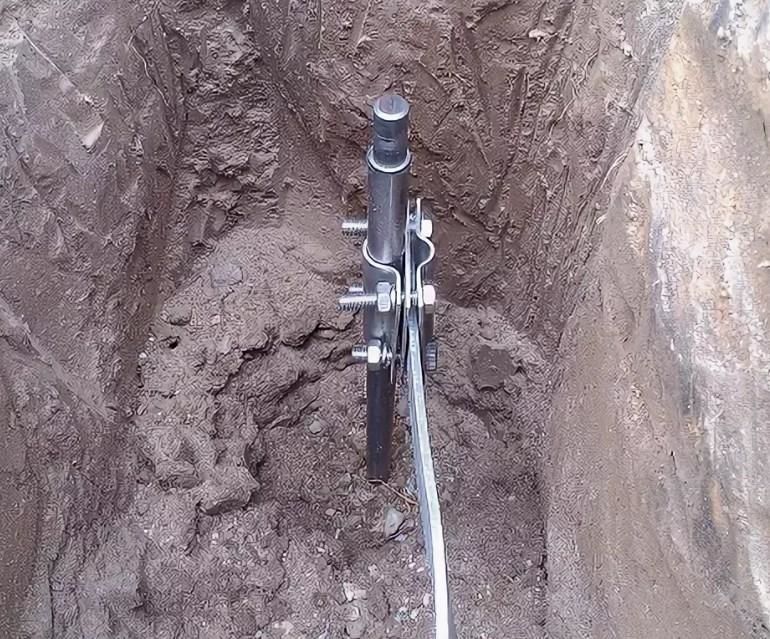

Пример монтажа модульного заземления

---

Монтаж электролитического заземления

Конструкция и технологии электролитического заземления•обеспечивают максимальное удобство и простоту монтажа в вечномерзлых, каменистых и песчаных грунтах.

Процесс установки такого заземлителя:

• не требует большого количества земляных работ (по сравнению с традиционными способами)
• нет необходимости делать глубокие каналы для закладки заземляющего электрода (глубина всего 0.7 метра)
• не нужна строительная техника. Весь монтаж выполняется двумя монтажниками за 3 часа.

|___ -образный электрод с перфорацией по всей длине, заполненный специальной смесью солей, просто укладывается в ранее вырытый канал глубиной 0,7 метра и длиной 2,5 метра. После монтажа — электролитический электрод заземления не требует обслуживания в течении всего срока службы, обеспечивая требуемое сопротивление заземления в течении 50 лет.

Смонтированный комплект электролитического заземления ZANDZ
перед конечным этапом монтажа — установкой колодца и равнением грунта



Пример монтажа электролитического заземления





Порядок проведения монтажа модульного заземления

1. Подготовка первого штыря.
   Внутреннюю часть стартового наконечника обработать токопроводящей смазкой и затем надеть его на штырь.

   Внутреннюю часть соединительной муфты обработать токопроводящей смазкой и привинтить ее до упора на другую сторону штыря.

   Направляющую головку для отбойного молотка ввинтить до упора в соединительную муфту привернутую на штырь заземлителя.

   Обратите внимание, что ввинчивать направляющую головку необходимо до полного контакта с штырем. Это необходимо для того, чтобы при монтаже энергия удара отбойного молотка передавалась через головку напрямую штырю, а не через муфту. В противном случае возможно разрушение муфты.

2. Погрузить штырь в землю с помощью отбойного молотка (энергия удара 20-25 Дж) до уровня удобного для последующих операций.
   Данный инструмент можно взять в аренду с оплатой «по суткам» в некоторых компаниях.
3. Открутить направляющую головку (без соединительной муфты — она должна остаться на штыре).
4. Еще раз обработать токопроводящей пастой оставшуюся привинченной к штырю соединительную муфту.
5. Ввинтить в нее (муфта из п.4) следующий штырь до упора.
6. Взять новую муфту и обработать ее внутреннюю часть токопроводящей смазкой.
7. Направляющую головку для отбойного молотка ввинтить до упора в эту соединительную муфту (из п.6).
8. Привинтить муфту со смонтированной головкой на штырь, соединенный с уже смонтированным штырем (из п. 5).
9. Последовательно повторять операции с 2 по 9 до получения заземляющего электрода необходимой глубины.
   Обратите внимание на то, что при монтаже последнего штыря необходимо оставить на поверхности участок этого штыря, необходимый для соединения с заземляющим проводником.
10. Сверху на смонтированный электрод устанавливается зажим для подключениязаземляющего проводника.
11. К зажиму подключается заземляющий проводник (круглый провод или полоса). Например, представленный на отдельной странице.
12. Место соединения (зажим) плотно заматывается гидроизоляционной лентой.

Особенности монтажа модульного заземления

Стыковка штырей заземлителя

При монтаже штырь распологается более тупым концом вниз (в грунт), а более острым концом вверх. Это необходимо для более точного соединения штырей внутри муфты.



Обработка токопроводящей смазкой
Нанесение смазки производится только на резьбу внутри соединительной муфты (смазка улучшает электрические и коррозионные свойства соединения).

Скручивание штырей между собой (через муфту)
Закручивание штырей производиться руками – без применения специальных инструментов. Для затягивания достаточно ручной силы- как показала практика, дополнительное затягивание инструментом не дает эффекта.

Во время монтажа в твердый/плотный грунт происходит «разбалтывание» резьбового соединения — по мере необходимости нужно подкручивать соединение. Это необходимо для эффективной передачи энергии удара отбойного молотка заглубляемому электроду.

Угол наклона инструмента и штырей относительно оси заглубления

При заглублении штырей во избежание ломки/сминания соединительных муфт не рекомендуется проводить работы с отклонением отбойного молотка и штыря относительно уже смонтированного штыря. Необходимо соблюдать нулевой (0) угол между направлением энергии удара отбойного молотка и осью заглубляемого штыря. Также необходимо соблюдать нулевой (0) угол между осями штырей.

Порядок проведения монтажа электролитического заземления

1. Вырыть канал глубиной 0,7 метра, шириной 20 см и длиной 2,5 метра.
2. Засыпать околоэлектродный заполнитель на дно канала слоем около 1 cм (один мешок)..

3. Очистить электрод от предохраняющей / транспортировочной пленки по всей длине. Уложить электрод в канал, так чтобы меньшая изогнутая часть трубы была направлена вверх.
4. Засыпать горизонтальную часть трубы электрода оставшимся околоэлектродным заполнителем (два мешка).

5. На вертикальную часть трубы электрода установить колодец для обслуживания.
6. Подсоединить к отводу электролитического электрода (0,5-метровому медному проводу) заземляющий проводник. Эта операция производится с помощью входящего в комплект электролитического заземления зажима.
7. Изолировать зажим с помощью гидроизоляционной ленты, входящей в комплект.
8. Засыпать канал грунтом. Люк колодца должен находится на уровне поверхности земли.

9. В электрод залить 5-7 литров воды. Такая мера необходима для ускорения выщелачивания соли из электрода.



Глубина прокладки проводников

Поверхностный слой грунта подвергается сезонным и погодным воздействиям. Повышенная влажность, замерзание/оттаивание грунта в этом слое негативно сказываются как на заземлителе, так и на заземляющем/соединительном проводниках, находящихся в нем.
К тому же, вероятность механически повредить проводники в поверхностном слое в ходе проведения хозяйственных работ создает неудобства и повышает вероятность создать опасную ситуацию связанную с аварийным состоянием заземления.

На большей части РФ и стран СНГ, глубина поверхностного слоя грунта, который подвергается выше описанным видам воздействия равна 0,5 — 0,7 метра.

Поэтому заземляющий и соединительные проводники в земле должны прокладываться на этой глубине (0,5 — 0,7 метра) в заранее подготовленном канале.

На эту же глубину заглубляются электроды заземления.

Последовательность работ при монтаже заземления на объекте

1. Вырыть канал глубиной 0,5 — 0,7 метра в месте укладки соединительного проводника
2. Провести монтаж заземляющих электродов в подготовленном канале. В качестве инструкции по монтажу заземляющих электродов необходимо использовать список операций «Порядок проведения монтажа….»
3. Уложить в канал соединительный проводник
4. Соединить заземляющие электроды с проводником, используя зажимы, идущие в комплектах ZANDZ
5. Соединить полученный заземлитель с электрощитом
6. Засыпать канал грунтом

Соединение заземляющих электродов

Соединение заземляющих электродов друг с другом и заземлителя с объектом производится стальным или медным проводником (проводом или полосой).

Минимальная площадь сечения заземляющего проводника зависит от задач, выполняемых заземлителем.



Часто выбирается — 50 мм² для меди и 150 мм² для стали. Распространено использование обычной стальной полосы 5*30 мм.

Прокладка проводника производится на глубине 0,5 — 0,7 метра в заранее подготовленный канал (в который также производится монтаж электродов).

Для соединения заземляющего электрода с проводником используется специальный зажим, входящий в готовые комплекты ZANDZ.
