Альтернативное электроснабжение частного дома своими руками – Альтернативная энергетика для дома своими руками: обзор лучших разработок

Без электричества современный человек как без воздуха, и неважно, находится он в городской квартире с обилием техники, или на природе. Перебои с электричеством на даче или же полное его отсутствие заставляет искать альтернативные источники электроэнергии. Последних человечество пока придумало не так уж и много: двигатели на жидком топливе, солнечные батареи, ветрогенераторы и аккумуляторные батареи, это если не учитывать более экзотические и изощренные решения. У всех существующих способов есть недостатки, но если дача или участок без электричества, а строительные работы и простые бытовые задачи выполнять необходимо, то придется выбирать один, а лучше два (для подстраховки) наиболее подходящих варианта автономного электроснабжения загородного дома.

Что учесть при выборе автономного источника электричества?

Многие районы страны, как бы удивительно это не звучало, до сих пор не подключены к общей системе электроснабжения. Другие же страдают от постоянных перебоев с подачей электричества. Если электросетей в регионе нет, а строительство дома уже пора начинать, что же делать: ждать, когда участок будет подключен к сети или же искать альтернативные решения? Что делать, если электричество выключают по вечерам, а иногда в дневное время, а часто вообще непредсказуемо? Созерцание звездного неба и разогревание еды на костре – это, конечно, романтично, но без холодильника, лампочки, насоса и прочих благ цивилизации на даче уже обойтись сложно.

Рано или поздно каждый пытается найти способ подключить электричество на участок. Универсальной формулы выбора наилучшего его источника не существует, так как учитывать необходимо массу факторов:

• размер загородного дома, регулярность его посещения, обычное и максимальное количество человек, пребывающих в нем;
• число приборов, потребляющих энергию. Одно дело, если это пара лампочек, розетка и чайник. Гораздо сложнее решить вопрос электроснабжения дачного дома, если в нем будут работать много мощных электроприборов, начиная от нескольких телевизоров и холодильника, заканчивая водонагревателями и насосами;
• особенности региона. В ветреных регионах дорогой, на первый взгляд, ветряк будет наиболее экономичным и быстро окупаемым источником электричества, а в Московской области, например, ветер уже не будет таким выгодным источником энергии;
• наличие электросети. Если электросетей в регионе нет совсем, и их строительство вряд ли предвидится, специалисты рекомендуют использовать два источника автономного электроснабжения. Этим советом можно пренебречь, если на даче вы появляетесь редко.

Естественно, прежде чем выбрать вид и мощность автономного источника электричества, необходимо тщательно рассчитать количество потребляемой энергии. Во внимание принимают число электроприборов и особенности потребителей энергии. Суммарную мощность получают путем сложения потребностей всех бытовых приборов и оборудования. К полученному значению лучше накинуть 15-30%, чтобы подстраховаться и не бояться включить новый прибор. Следует помнить, что для обеспечения максимальной долговечности работы лучше, чтобы генератор функционировал на 80% своей мощности.

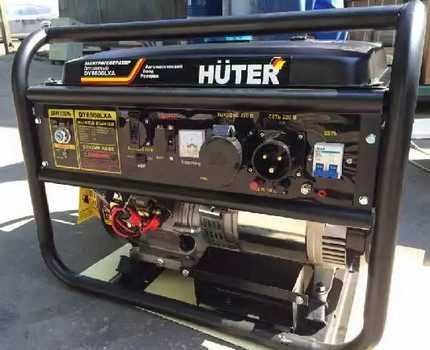

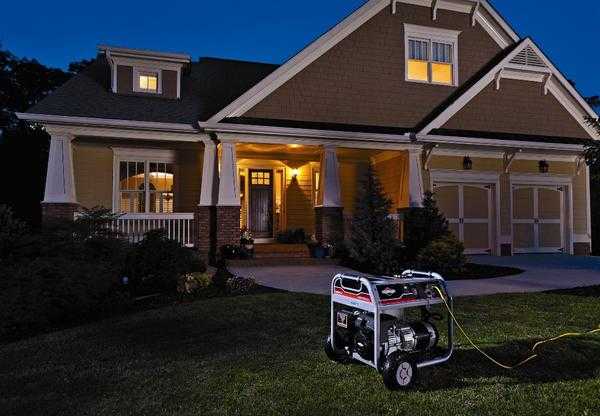

№1. Генератор для дачи: бензиновый, дизельный, газовый

Самый простой и популярный способ решить проблему электричества на земельном участке – это использовать топливный генератор электроэнергии. По сути, это миниатюрная электростанция, которая работает полностью автономно и превращает энергию сгорания топлива в электрическую. В качестве топлива используется бензин и дизель, реже газ. Для производства 1 кВт/час энергии в среднем потребуется от 0,25 до 0,5 л топлива.

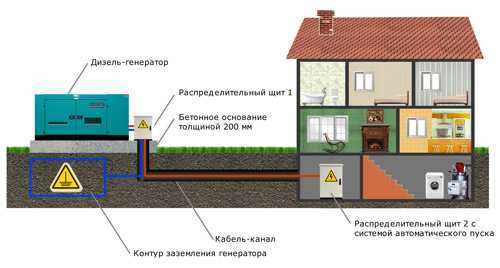

С помощью генераторов электроснабжение дома организовать проще всего: купил, подключил и можно использовать, только не забывать вовремя доливать топливо. В этом и заключается основное преимущество. Главный минус – это необходимость постоянно покупать топливо, а если дом большой и электроприборов в нем немало, то расходы будут ощутимыми. К тому же, сам генератор также стоит денег, и чем его мощность выше, тем выше и цена. Но если сравнить с ветряком или солнечной панелью, то генератор, конечно же, выйдет дешевле.

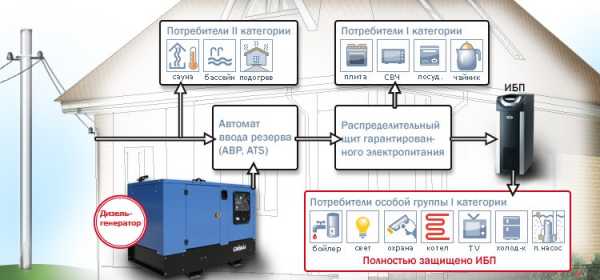

Когда генератор является резервным источником энергии, важно, чтобы он не только вовремя включался в работу, но и своевременно отключался, чтобы не возникло столкновения двух встречных потоков заряженных электронов. Во избежание неприятностей уже давно разработан алгоритм включения генератора в общую систему. Если центральной сети электроснабжения нет, то рекомендуют использовать два генератора: один – основной, второй – резервный и включается в работу, когда в первом заканчивается топливо. Поочередная работа двух генераторов значительно увеличивает срок службы каждого.

От того, на каком топливе будет работать генератор, зависит его мощность, долговечность, шумность, а также расходы на эксплуатацию.

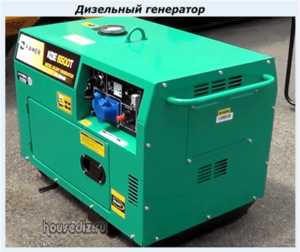

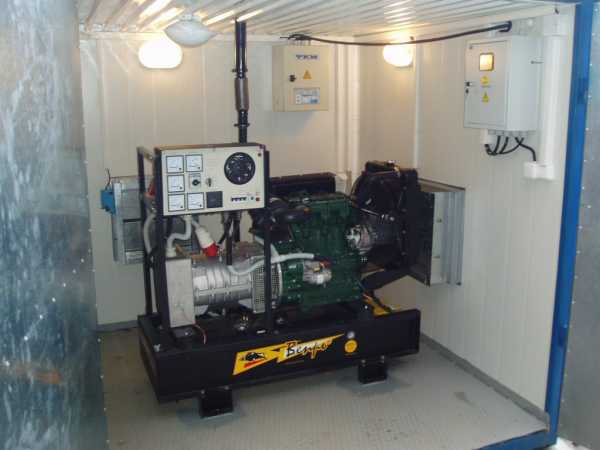

Дизельный генератор для дачи

Дизельные генераторы электроэнергии лучше всего подходят для постоянной работы. Длительное время беспрерывной работы обеспечивается наличием водяной системы охлаждения. Среди других его преимуществ:

• высокий запрос прочности. По долговечности дизельный генератор выигрывает у бензинового;
• среди дизельных двигателей есть намного более мощные модели, чем среди бензиновых, что позволяет использовать подобный источник энергии даже для снабжения больших загородных домов;
• дизель – более дешевое топливо по сравнению с бензином.

Среди минусов:

• цена;
• высокий шум при работе, поэтому без отдельного помещения со звукоизоляций и вентиляцией будет сложно обойтись. Выхлопные газы есть и у бензинового генератора, но они не такие едкие. Лучше всего поставить дизельный генератор на некотором удалении от дома, но при этом придется позаботиться о навесе и системе запирания, чтобы защитить генератор от кражи;
• запуск возможен при температуре не ниже -5⁰С, хотя на данный момент появились дизельные генераторы в защитном кожухе, благодаря чему устройство можно поставить на улице и эксплуатировать при любых температурах.

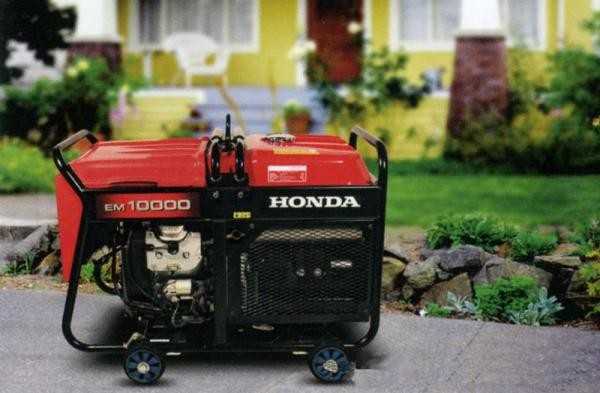

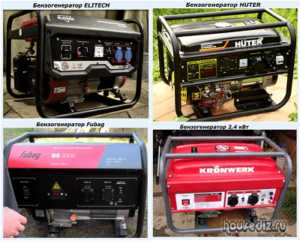

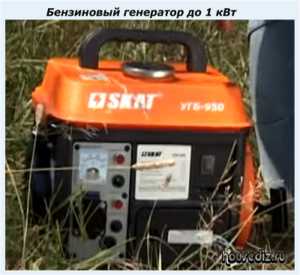

Бензиновый генератор для дачи

Бензиновый генератор лучше подойдет в тех случаях, когда участок используется время от времени. Он также может работать в качестве резервного источника электропитания, когда участок подключен к общей сети. В условиях небольшой дачи с минимальным набором электроприборов бензиновый генератор показывает себя лучше всего. Мощность бензогенераторов обычно не выше 7-9 кВт (но можно найти модели и на 15, и даже 20 кВт), а работать дольше 8 часов беспрерывно они не могут – сильно нагреваются.

Преимущества:

• низкая по сравнению с дизельным аналогом стоимость генератора. Цена, конечно же, зависит от мощности, но она, в среднем, в два раза ниже, чем на дизельные модели;
• мобильность. Бензиновые генераторы легче и компактнее дизельных, поэтому при необходимости их несложно перемещать по участку;
• уровень шума ниже, чем у дизельного аналога;
• возможность работы при низких температурах.

Минусы:

• невысокий КПД;
• высокая стоимость бензина.

Уровень шума от дизельного и бензинового генератора зависит от типа корпуса и числа оборотов, на которых работает генератор: устройство с 1500 об/мин будет давать значительно боле низкий шум, чем аналогичное по мощности, но с 3000 об/мин, но и стоить будет дороже.

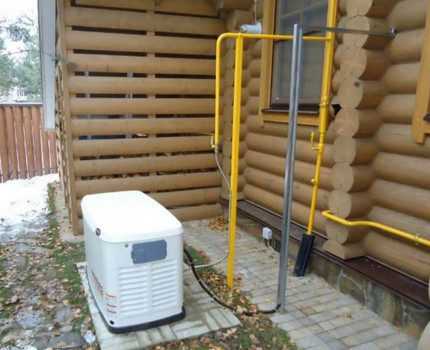

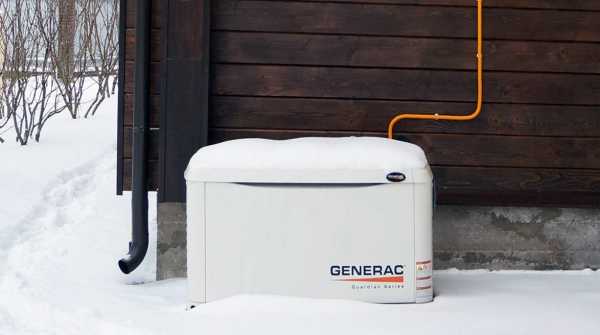

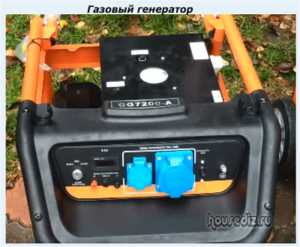

Газовый генератор для дачи

Газовые генераторы позволяют получать наиболее дешевую энергию, при этом КПД их работы высочайший, а шум минимальный. Мощность может достигать 24 кВт, генератор может функционировать круглосуточно, а газ обойдется дешевле бензина и дизельного топлива. Вот только пока такие устройства широкого распространения не приобрели, так как стоят немало, в эксплуатации сложны и требуют подключения к газопроводу, который есть не везде. Тем не менее, некоторые дачники подключают такие генераторы к газовым баллонам.

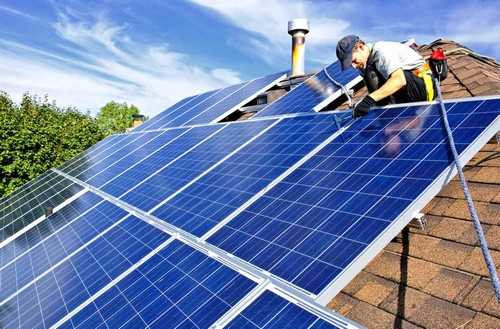

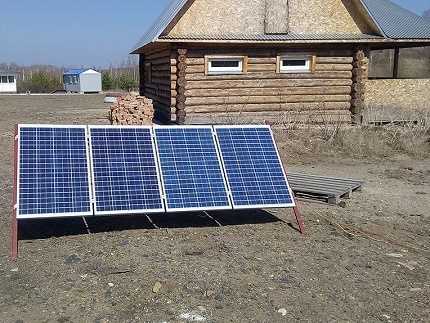

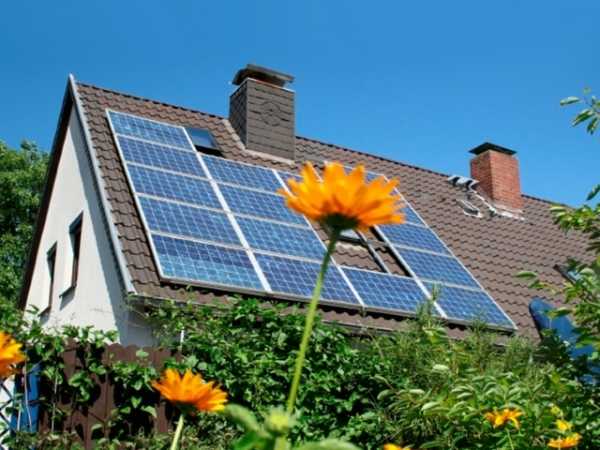

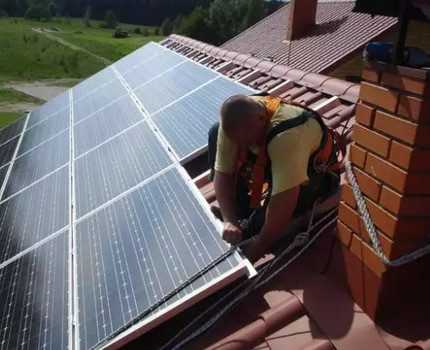

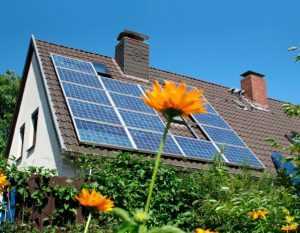

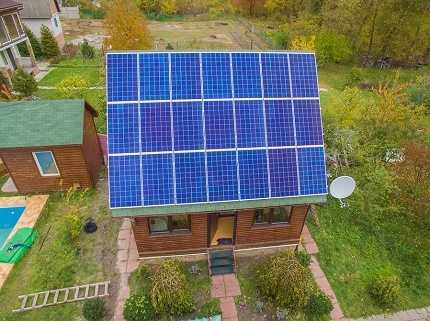

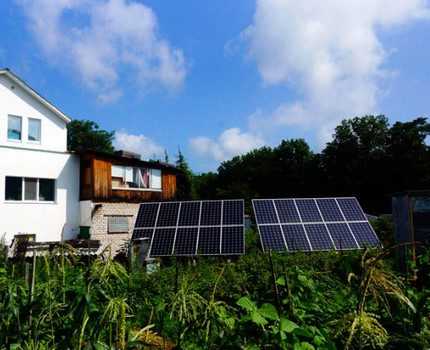

№2. Солнечные батареи для дачи

Главный минус топливных генераторов – необходимость постоянно покупать топливо для них. Этого недостатка лишены генераторы, которые используют бесплатную энергию, доступную всем. Это энергия солнца и ветра. Для получения электричества используют еще и геотермальную энергию, а также энергию воды, но эти варианты вряд ли подойдут для питания электроэнергией дачного участка.

Если совсем просто, то принцип работы солнечных батарей заключается в выбивании фотонами света электронов из полупроводников, расположенных в фотоэлементе, а направленный поток электронов, как известного со школьного курса физики, и является электричеством. Для обеспечения выработки электричества из солнечного света, его накопления и дальнейшего использования в бытовых целях необходим целый комплекс оборудования:

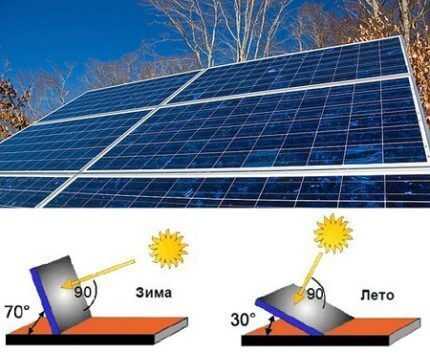

• непосредственно сама солнечная батарея достаточной площади. КПД подобных систем пока очень низкое, а батарея площадью около 1 м² дает в среднем 100 Вт электричества с напряжением 15-25 В. Чтобы использовать энергию солнца в качестве самостоятельного и основного источника энергии, необходимо, чтобы батареи занимали площадь около 10 м², причем были расположены под правильным углом;
• инвертор, отвечающий за преобразование электричества;
• аккумуляторы для накопления энергии и бесперебойной ее подачи;
• контроллер, с помощью которого можно управлять зарядом батарей.

Все элементы лучше брать в комплекте – так будет гораздо проще.

Цены на солнечные батареи сильно зависят от их типа, размера, мощности и имени производителя. Конечно же, каждый за свои деньги хочет добиться максимальной производительности и энергетической независимости, поэтому необходимо тщательно изучить нюансы погоды в регионе, а также понять, какой тип солнечных элементов лучше всего подходит для конкретной местности:

• монокристалические батареи легко узнать по псевдоквадратам черного цвета и скошенным углам. У них самый высокий КПД, 15-25%, поэтому если площадь крыши небольшая, то подобные батареи устанавливать предпочтительнее. С другой стороны, для нормального функционирования они должны быть всегда обращены лицевой стороной к солнцу, а в условиях пасмурного дня, на рассвете и на закате мощность будет минимальной;
• поликристалические батареи отличаются пластинами темно-синего цвета с вкраплениями кристаллов кремния. КПД ниже, около 12-15%, но и стоят такие батареи дешевле, поэтому если площади для их установки достаточно, это наилучший вариант. Существенное их преимущество – возможность вырабатывать энергию в пасмурный день, так как кристаллы кремния имеют разную ориентацию;

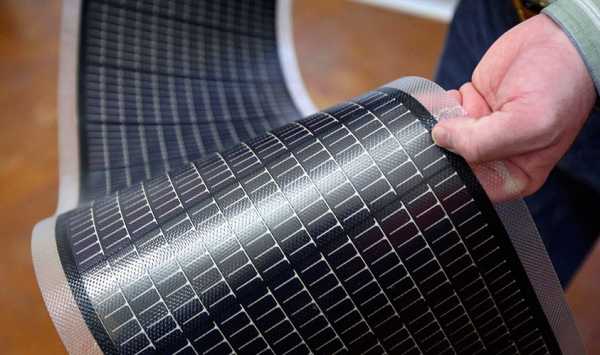

• батареи из аморфного кремния стоят дешевле всего, но имеют низкий КПД, всего около 6%. Они напоминают по виду пленку, гибкие и лучше всего подойдут в тех случаях, если крыша имеет сложную форму, так как они легко крепятся на любую поверхность и не требуют обустройства дополнительных металлоконструкций. Такие батареи наиболее эффективно используют рассеянный свет, поэтому подходят для регионов, где часто бывает облачно. Минус их заключается в невысокой долговечности, так как слои кремния достаточно быстро прогорают под солнечными лучами. Не так давно появился более совершенный аналог – батареи из микроморфного кремния, которые не так требовательны к углу наклона и ориентации по сторонам света.

На каком бы варианте вы бы ни остановились, солнечные батареи – это всегда масса преимуществ:

• возможность получить полноценный источник электроэнергии, причем энергия солнца достается бесплатно. В развитых странах излишки такой энергии домовладения продают энергетическим компаниям. На отечественном пространстве уже делаются первые шаги в данном направлении, хоть явление еще далеко не массовое;
• отсутствие ежемесячных платежей за электроэнергию;
• длительный срок службы;
• экологичность.

Минусы, конечно же, присутствуют. Во-первых, невозможность использовать солнечную энергию в качестве полноценного источника электроэнергии в регионах с большим количеством пасмурных дней в году. Снег также может стать помехой, поэтому его придется постоянно счищать. Кроме того, места под весь комплект домашней солнечной электростанции понадобится немало: это сами батареи и оборудование к ним. Что же касается стоимости, то изначально она высока, но в итоге полностью окупается.

При выборе солнечных батарей обращайте внимание на:

• мощность. Зависит от потребностей конкретного дома и особенностей региона;
• время автономной работы аккумулятора напрямую влияет на длительность периода, в течение которого можно будет получать электроэнергию при ненастной погоде;
• площадь установки;
• нагрузка;
• класс работоспособности. Лучше брать батареи класса А;
• имя производителя. Неплохо себя зарекомендовала продукция таких компаний, как Sunpower, Sanyo, Jinko Solar.

Расчет необходимой мощности – это занятие кропотливое и требующие знания массы точных параметров. Чтобы прикинуть, какие примерно батареи понадобятся и сориентироваться по цене, можно провести несложный, но очень приблизительный расчет:

• суммируем потребление энергии всей техникой и оборудованием за месяц, учитывая все, от лампочек до холодильника и насоса. Цифра получится примерная, но все же соответствующая реальному потреблению. Допустим, получается 100 кВт;
• так как в аккумуляторах и на этапе преобразования постоянного тока в переменный есть существенные потери энергии, их важно учитывать в расчете. Приблизительно теряется около 30-40% энергии, и чтобы ее покрыть, придется установить дополнительные батареи. Следовательно, в месяц нам понадобится уже не 100 кВт, а 140 кВт;
• полученное значение делим на количество дней в месяце (140 кВт/30 = 4,67 кВт), а теперь самое интересное – необходимость поделить на количество солнечных часов в месяце. Для летнего периода это время с 9 утра до 4 вечера, в остальное время мощность будет уже не максимальной, итого получаем 7 часов: 4,67/7 = 0,67 кВт. Но массива с мощностью 0,7 кВт будет явно недостаточно, так как при расчете не учитываются пасмурные дни, а в осенне-весенний период их будет немало, да и длительность светового дня очень низкая, поэтому полученное значение можно увеличить в 1,5-2 раза.

Для получения точных расчетов необходимо исследовать дневники погоды в регионе на предмет количества пасмурных и солнечных дней за последние годы в конкретном месяце. Только после этого можно будет судить о параметре батарей и об окупаемости. В большинстве случаев, даже большой запас не дает возможности использовать солнечную энергию как полноценный источник электричества в зимний период, поэтому потребуется резервное питание бензогенератором.

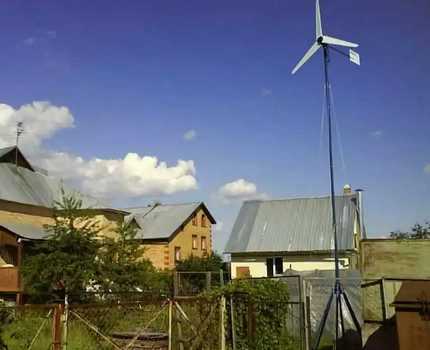

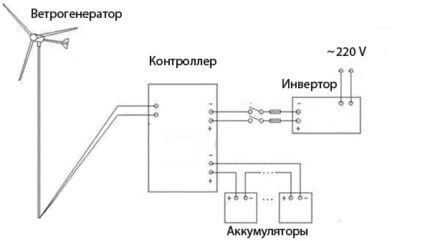

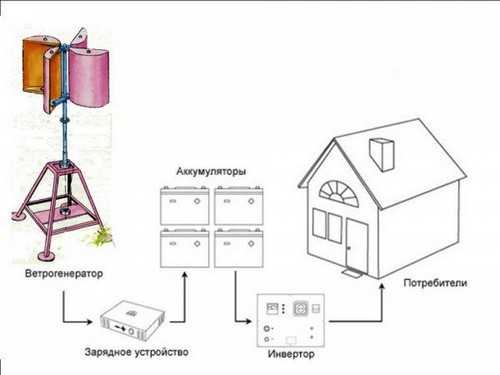

№3. Ветрогенератор для дачи

Еще один бесплатный источник электроэнергии – ветер, но, как и солнечные лучи, он отличается непостоянностью. Главные преимущества, как и с фотоэлементами, – это отсутствие необходимости постоянной покупки топлива и экологичность полученной энергии. Минусы: высокая стоимость конструкции, необходимость ставить не только сам ветрогенератор, но и дополнительное оборудование (инвертор и аккумуляторы с контроллерами).

На дачах сегодня устанавливают два вида ветряков:

• роторные с вертикальной осью вращения отличаются невысоким уровнем шума, не требуют большой скорости ветра и значительной высоты установки, но КПД у них невысокий;
• крыльчатые ветряки с горизонтальной осью вращения более привычны, обладают высоким КПД, стоимость установки у них ниже, но материалоемкость, а значит, и цена, выше.

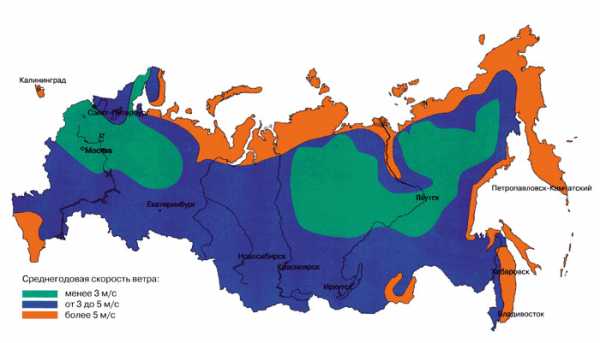

Главный вопрос, который стоит перед теми, кто решился на установку ветряка, – это даже не его тип, а мощность. Отвечая на вопрос, стоит учесть выработанную, аккумулированную и потребляемую энергию. Следовательно, важно посчитать, сколько энергии потребляется, например, в сутки, какая средняя и пиковая нагрузка. Учесть необходимо среднюю скорость ветра, количество дней, когда скорость ветра выше 5 м/с (наиболее благоприятны), а также максимальную продолжительность безветренной погоды.

На практике получается, что слабые ветры 2-3 м/с дают недостаточно энергии. Поэтому опытные дачники советуют запастись аккумуляторами высокой емкости, чтобы накапливать энергию, полученную в ветряные дни, и использовать ее в период штиля и слабых ветров.

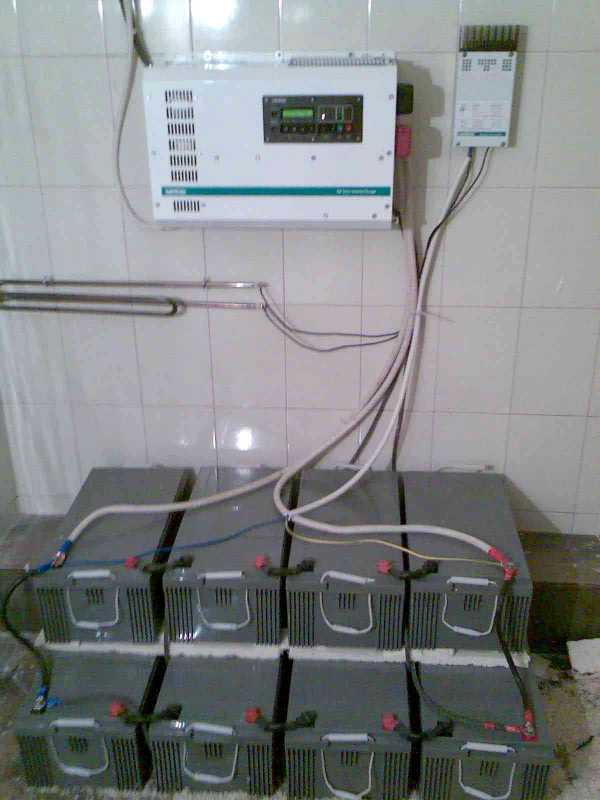

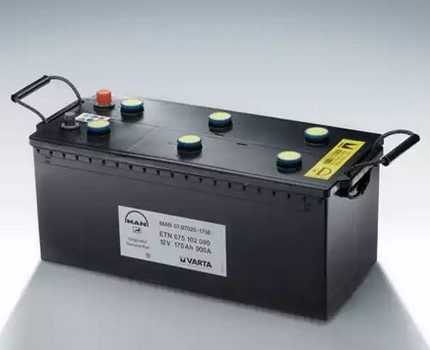

№4. Инверторные аккумуляторные батареи для дачи

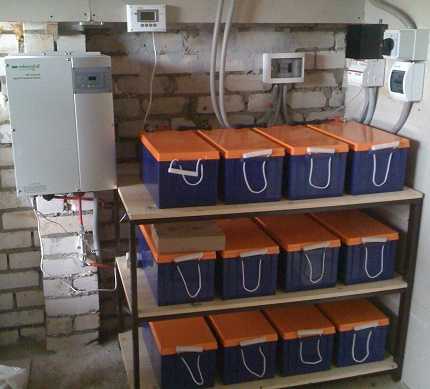

Аккумуляторные батареи могут использоваться для накопления энергии от различного рода генераторов, но порой используются и как самостоятельный источник энергии. Естественно, рассматривать этот вариант как способ постоянно питать участок электричеством не стоит, но вот в качестве резервного он пойдет. Если вдруг свет выключат, топливо для генератора закончится или долго не будет солнечных дней, то минимально необходимый набор электроприборов запитать можно будет.

Инверторный аккумулятор подключают к общей электросистеме дома, он заряжается от сети центрального электроснабжения, а когда возникают перебои с электричеством, он сам отдает энергию.

Параметры аккумуляторной батареи подбирают в зависимости от потребностей, принимая во внимание то, сколько энергии потребляют электроприборы в доме и на какой период возможно отключение электричества. Например, если необходима батарея, которая даст 3 кВт электроэнергии, а учитывая потери при преобразовании в инверторе (10%) это 3,3 кВт, при напряжении на выходе 12 В необходим будет аккумулятор 275 А*час или 2 по 150 А*ч. При выборе аккумулятора учитывайте число циклов заряда/разряда (чем больше, тем лучше), отдавайте предпочтение моделям с максимальным сроком службы и лучше не используйте автомобильные аккумуляторы, вопреки тому, что по всем параметрам они, казалось бы, подходят – для их безопасной эксплуатации нужны специфические условия.

В заключение

Для получения энергии также оборудуют мини-ГЭС, но для этого необходим доступ к источнику воды, поэтому этот способ не нашел распространения. Если загородный дом используется круглый год, то лучше все же вложить деньги в ветрогенератор или солнечные батареи (смотря, что более выгодно), и подстраховаться топливным генератором. Если же дача используется от случаю к случаю, то обойтись можно только генератором, а если электричество на участке все же есть, но просто подают его по графику или с перебоями, то вариант – аккумулятор или бензиновый генератор.

remstroiblog.ru

для дома, квартиры, дачи своими руками

Электричество — неотъемлемая часть нашей жизни. Электрическая энергия прочно вошла в повседневную жизнь, и даже направляясь в путешествие или приобретя дом, участок, в самом глухом уголке нашей обширной страны, человек одной из первых задач, требующей решения, ставит – обеспечение себя электричеством.

Для дома

Содержание статьи

У обладателя загородного дома, даже в случае наличия традиционной системы электроснабжения, иногда появляется желание снизить расходы на оплату счетов за потребленную электрическую энергию.
Некоторые застройщики создают полностью автономную систему и становятся независимым от поставщиков электричества. Особенно актуальна такая система электроснабжения для удаленных мест, где отсутствую стационарные сети электроснабжения.
В настоящее время, благодаря развитию техники и технологий, широкое распространение получили установки, использующие в своей работе, альтернативные источники энергии, такие как: энергия солнца, ветра, воды и биотопливо.

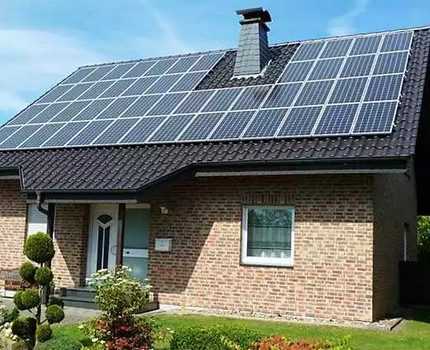

Энергия солнца

При выборе установок, источником получения электрической энергии, в которых является солнечная энергия, необходимо знать особенности места расположения, которые определяют количество солнечных дней в году.
Устройствами, служащими для преобразования энергии солнца в электрическую энергию, являются солнечные панели (батареи), которые, в зависимости от требуемой мощности, объединяются в группы.
Состоят панели из фотоэлементов, помещенных в общий корпус. Принцип действия основан на свойствах фотоэлементов создавать разность потенциалов между своими слоями, при воздействии солнечного света.

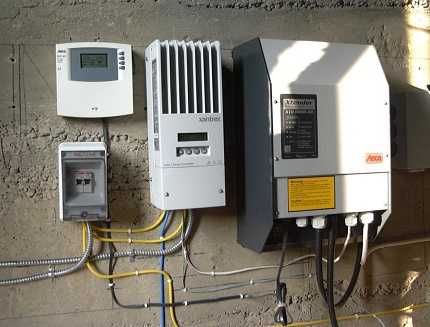

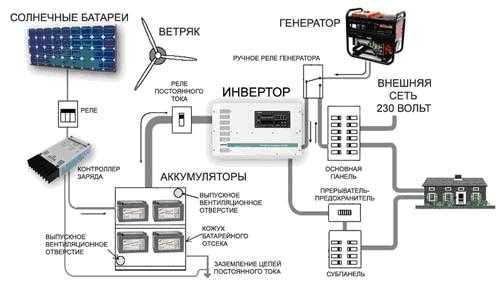

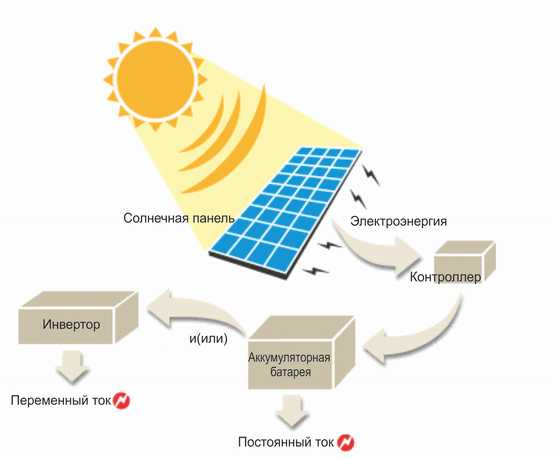

Солнечные панели – основной элемент солнечных электростанций, в состав которых, кроме них входят следующие элементы:

1. Аккумуляторная батарея (блок батарей) – являющаяся накопителем электрической энергии.
2. Контроллер – электронное устройство, отвечающее за процессом заряда-разряда аккумуляторной батареи.
3. Инвертор – также электронное устройство, преобразующее постоянный электрический ток, накопленный в батарее, в переменный, напряжением 220 В.
4. Аппараты защиты и устройства автоматики, а также соединительные провода.

В качестве дополнительного оборудования, для повышения КПД солнечных электростанций, используются солнечные трекеры – устройства, позволяющие определять положение панелей в пространстве, в соответствии с месторасположением солнца.

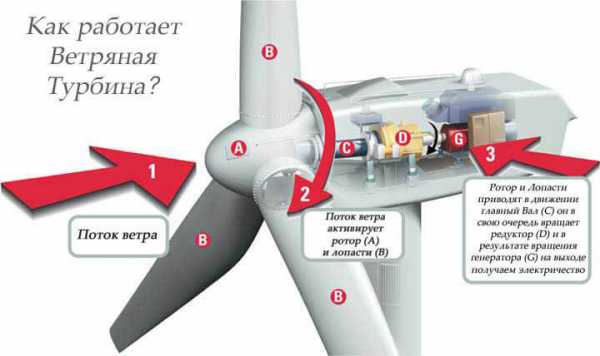

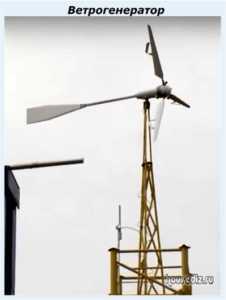

Энергия ветра

При выборе источника альтернативной энергии, которым будет ветер, также необходимо знать, какие ветра и какой силы, дуют в месте установки оборудования.

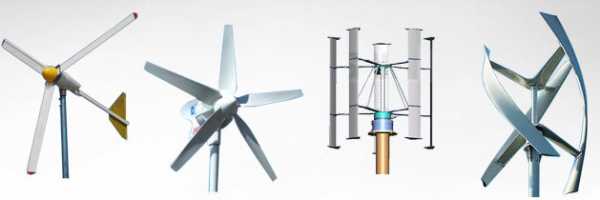

Ветровые генераторы бывают:

1. С горизонтальной осью вращения — ось ротора и ведущая ось расположены параллельно поверхности земли.
   Бывают однолопастные, двухлопастные, трехлопастные и много лопастные, с количеством лопастей до 50 штук.
2. С вертикальной осью вращения – ось вращения расположена вертикально по отношению к поверхности земли. Данные устройства различаются по технической конструкции: с ротором Савоуниса, с ротором Дарье, с геликоидный ротором, с многолопастным ротором и с ортогональным ротором.
3. Ветрогенератор – парус.

У всех перечисленных устройств есть свои достоинства и недостатки, поэтому выбор всегда за пользователем, который можно сделать на основании критериев выбора и индивидуальными потребностями.

Энергия воды

Живя за городом и имея рядом небольшую реку, ручей или иной водоем, можно воспользоваться энергией воды, для того, чтобы получить свое электричество.
В этом случае необходимо построить индивидуальную микро – ГЭС.
Оборудование для подобных установок выпускается различной мощности, и даже не большой ручей, способен обеспечить потребности дома в электрической энергии.

Микро – ГЭС разливаются по:

1. Типу: плотинные, деривационные, плотинно-деривационные и свободно-поточные.
2. Принципу работы: принцип «водяного колеса», конструкция в виде гирлянды, с использованием ротора Дарье и с использованием принципа пропеллера.
3. Мощности установок и условиям монтажа оборудования.

Каждый тип микро – ГЭС и принцип ее работы, имеют свои плюсы и минусы, которые

Биотопливо

Живя бок о бок с живой природой, всегда есть возможность изготовить установку по получению биотоплива. Биотопливо бывает: твердое, жидкое и газообразное.

Твердое топливо (обычные дрова) и жидкое, требующее специального оборудования для производства, в качестве источников электрической энергии, рассматривать не целесообразно, а вот газообразное – можно.

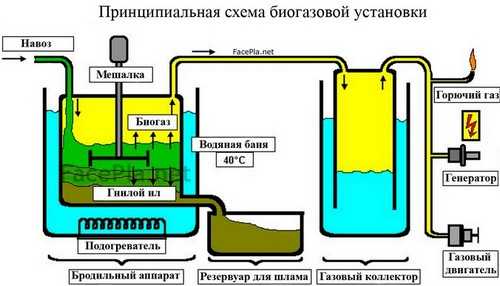

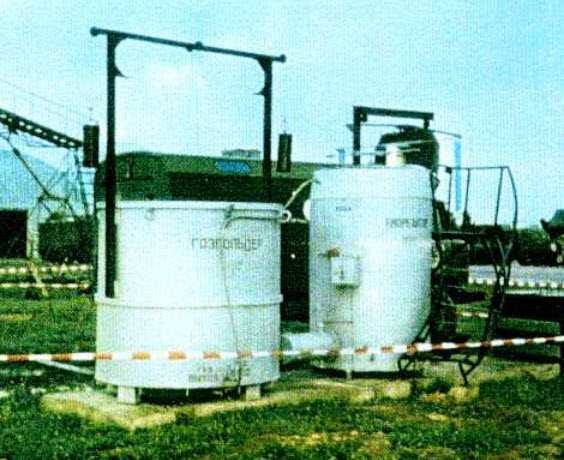

Газообразное биотопливо – это биогаз, получаемый в результате брожения веществ растительного или животного происхождения, которые всегда имеются в домашнем хозяйстве.
Процесс брожения происходит под воздействием бактерий, в герметично закрытой емкости. Полученный таким образом газ, направляется на сжигание. При сжигании газа, в парогенераторе образуется достаточное количество пара, чтобы вращать паровую турбину, соединенную с электрическим генератором, вырабатывающим электрический ток.

Энергия земли

На территории нашей страны, есть места, где продолжается активность в глубинных слоях нашей планеты (в поверхности земли). В таких регионах, в качестве альтернативного источника электрической энергии, можно использовать энергию земли.

В зависимости от источника, который отдает свое тепло, такую энергию подразделяют на:

1. Петротермальную — источник энергии являются слои земли, обладающие высокой температурой;
2. Гидротермальную — источником энергии являются подземные воды.

Энергия земли, в виде пара, подается на паровую турбину, которая соединяется с электрическим генератором, вырабатывающим электрический ток.

В случае индивидуального использования, возможен лишь способ использования прямого действия, когда пар поступает непосредственно из поверхности земли.

Иные варианты, не прямой и смешанный методы, можно применять лишь при промышленных способах переработки энергии.

Все, рассмотренные выше, варианты использования альтернативных источников энергии для производства своего электричества, доступны для пользователей, при создании необходимых условий для их эксплуатации.

Для создания независимых систем электроснабжения, лучше использовать несколько альтернативных источников энергии одновременно, чтобы компенсировать возможные затруднения каждого способа получения электричества в отдельности.

Достаточно широко, при автономном электроснабжении домов, используется схема ветровой генератор + солнечная электростанция.

Для квартиры

В случае возникновения желания, создать систему независимого электроснабжения отдельно взятой квартиры, в многоквартирном доме, невозможно использовать такие источники как: биотопливо, энергия земли, энергия воды, да и энергию ветра, также использовать затруднительно.

Единственным источником энергии, который можно использовать для получения своего электричества, в условиях отдельной квартиры, без создания неудобств для соседей – является использование энергии солнца.

Промышленностью выпускаются комплекты солнечных электростанций не большой мощности, которые вполне можно разместить в условиях квартиры. Солнечные панели, в этом случае, размещаются на крыше многоквартирного дома или наружном фасаде, в случае его размещения с южной стороны дома.

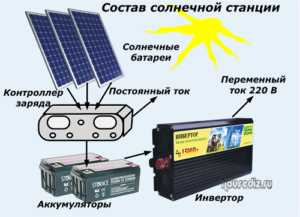

Комплект солнечной электростанции, не большой мощности, состоит из тех же элементов, что и при электроснабжении дома, разница лишь в количестве солнечных панелей и аккумуляторных батарей.

Варианты для дачи

При необходимости создания независимого электроснабжения дачи, вариант использования солнечной электростанции, также наиболее приемлем. В этом случае, при сезонном характере использования оборудования, можно законсервировать устройства или вывести их из работы, на период отсутствия необходимости в эксплуатации.

Вариант строительства ветрового генератора, также вполне доступен и оправдан. Потому как понеся, некоторые разовые финансовые расходы, в дальнейшем можно, в зависимости от потребности, получать свое электричество.

Вариант применения схемы «ветровой генератор + солнечная электростанция», в этом случае, также актуален, и позволяет создать полностью автономную и надежную схему электроснабжения.

Как сделать своими руками

Комплекты оборудования, о котором было написано выше, стоят достаточно дорого, поэтому у людей творческих, с инженерной смекалкой, иногда появляются мысли о том, а как изготовить то или иное устройство своими руками.

Для того, чтобы сделать агрегат, способный производить электрическую энергию, с использованием альтернативных источников энергии, необходимо:

1. Иметь начальные знания в электротехнике и устройстве электрических сетей;
2. Обладать навыками работы с ручным механическим и электрическим инструментом;
3. Уметь работать с паяльником;
4. Иметь свободное время и главное – желание, создать свое собственное устройство, способное вырабатывать электричество.

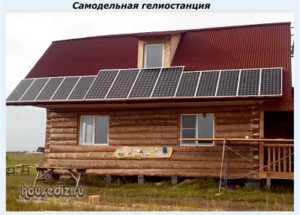

Если, в качестве источника энергии, выбрать солнечные лучи, то необходимо изготовить приемную панель – солнечную батарею. Для этого можно пойти несколькими путями, это:

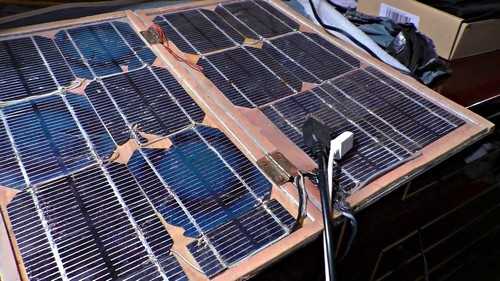

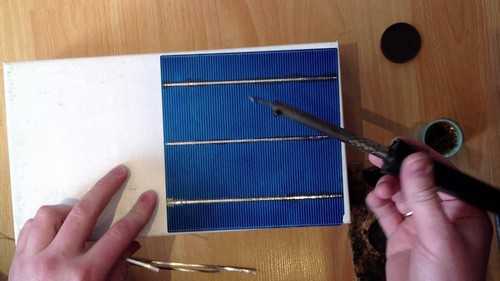

1. Приобрести фотоэлементы и выполнить их соединение, определенным образом (выполняется методом пайки). Изготовить корпус панели, в соответствии с размерами собранного приемника, в который и поместить фотоэлементы.
   При таком варианте изготовления, можно изготовить достаточно эффективное устройство, которое сможет обеспечить электрической энергией небольшую дачу, используемую не продолжительное время.
2. При малой мощности нагрузки, когда необходимо зарядить сотовый телефон или иное электронное устройство, можно изготовить солнечную панель из бывших в употреблении диодов или транзисторов.

• При использовании транзисторов — у транзисторов отрезаются крышки и сами транзисторы соединяются последовательно. Транзисторы помещаются в отдельный корпус, к их концам припаиваются выводы. Работа устройства осуществляется при попадании солнечных лучей на «p-n» переход транзисторов.
• При использовании диодов – их потребуется большое количество и электронная плата, которая используется в качестве подложки. Верхняя часть диодов срезается и используя паяльник, кристалл достается из корпуса. Кристаллы паяются последовательно, на подложке, в отдельные блоки. Блоки соединяются между собой параллельно.
• Аккумуляторы и электронные устройства (контроллер заряда и инвертор), в случае необходимости их установки, лучше всего приобрести, хотя при желании, электронные устройства, также могут быть изготовлены самостоятельно.
  Если в качестве источника энергии выбрать ветер, воду, биотопливо и энергию земли, то изготовление технических устройств, способных вырабатывать свое электричество, также возможно.
•

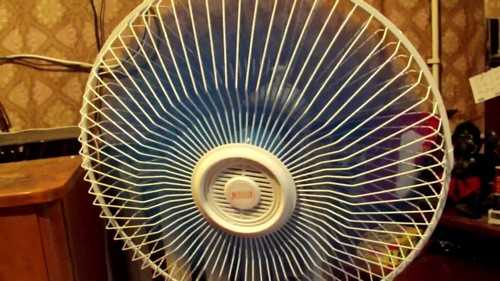

Ветрогенератор из комнатного вентилятора

Простейший ветровой генератор можно изготовить из обычного бытового вентилятора.

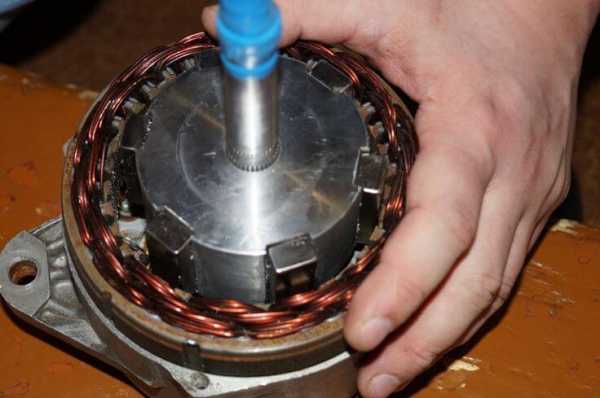

Для этого потребуется небольшой генератор от автотехники или двигатель-генератор, которые необходимо закрепить на стойке комнатного вентилятора. Для этого можно использовать любую пластиковую емкость, внутрь которой и помещается преобразующее устройство. Кромке этого, в емкость помещается диодный мост, к которому присоединяются провода, которые выводятся на наружную поверхность емкости.

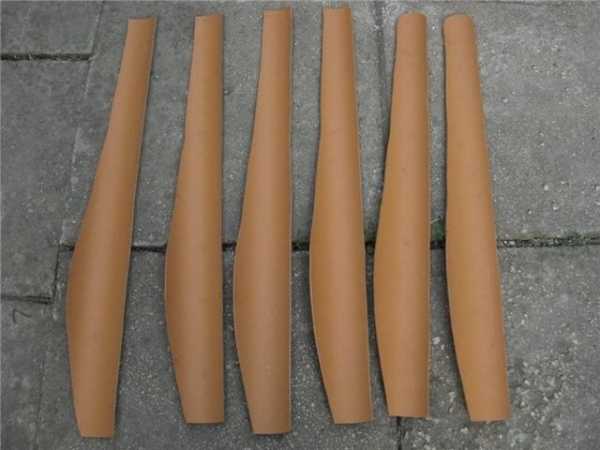

На вал генератора (двигателя-генератора) одеваются лопасти вентилятора, а к пластиковой емкости крепится хвостовик, который можно изготовить из подручных материалов (пластик, фанера, оргстекло и т.д.).

Вся собранная конструкция помещается на стойку вентилятора, для этого можно использовать обрезок пластиковой или иной легкой трубы, диаметром несколько меньшим, чем отверстие в стойке. Это позволит конструкции вращаться вокруг своей оси, в зависимости от направления ветра.

Крепление деталей и узлов проверяется, при необходимости выполняется их укрепление. К выведенным проводам подсоединяется нагрузка. Устройство готово к работе.

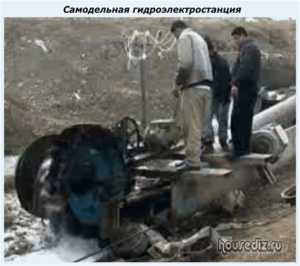

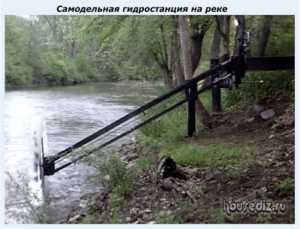

Свое электричество и своя вода

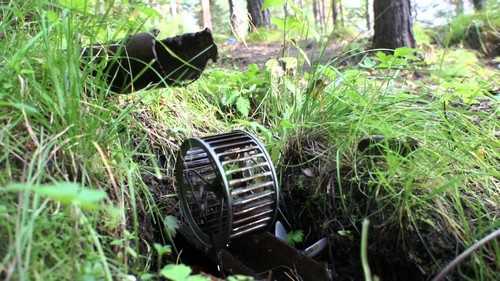

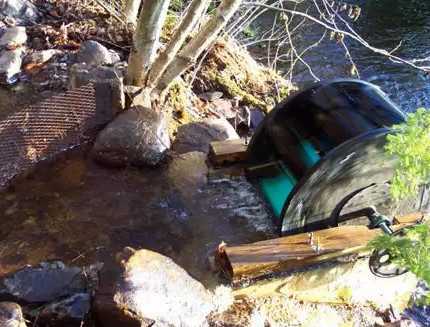

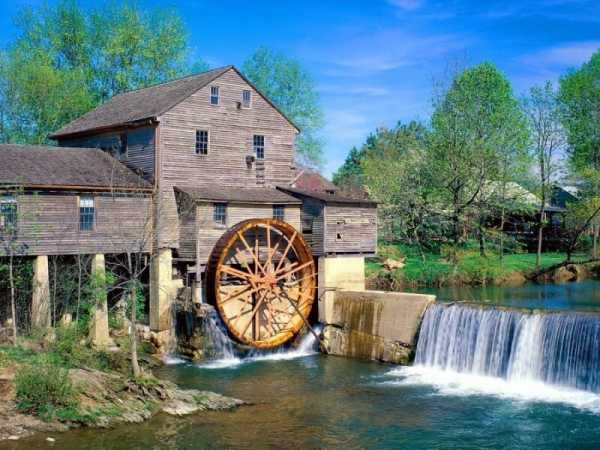

Живя за городом, и имея рядом со своим домом или дачей, небольшую речку или ручей, всегда можно обеспечить себя не только водой, но и своим электричеством.
Конечно можно приобрести комплект микро – ГЭС, которое достаточно широко представлены на отечественном рынке, но можно изготовить подобное устройство и своими руками.
Конструкция может быть простой или сложной, все зависит от потребности в электрической энергии, а также от вида водоема, т.е. способности воды создавать напор в заданном направлении.

Для изготовления простейшей конструкции потребуется автомобильный генератор, велосипедное или иное колесо, пара шкивов разного диаметра или звездочек, а также металлический профиль (уголок), какой есть в наличии.

Из металлического профиля изготавливается конструкция крепления колеса и генератора. Колесо можно расположить параллельно или перпендикулярно плоскости воды, это зависит от вида водоема. На колесе крепятся лопасти, изготавливаемые из металла, пластика, фанеры или иного материала. На ось колеса крепится шкив (звездочка) большего диаметра.

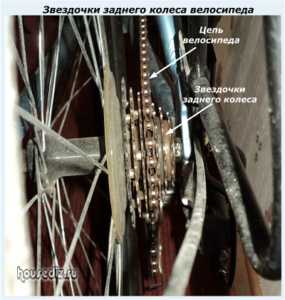

Монтируется генератор, на его вал крепится шкив (звездочка) меньшего диаметра. Шкивы соединяются посредством ременной передачи, звездочки – посредством цепи. К выводам генератора подсоединяются провода. Колесо помещается в воду. Установка готова к работе.

Особенности установки и эксплуатации автономных источников

Для того, чтобы установить на своем загородном участке, даче или в квартире, альтернативный источник получения электрической энергии, не требуется получение каких — либо разрешений и согласований. Это право каждого пользователя, определять для себя самостоятельно, каким способом обеспечивать себя и своих близких электричеством.

Тем не менее, при строительстве устройств, обладающих большой мощностью, необходимо учитывать факторы, влияющие на окружающую среду и проживающих рядом соседей.

Так при использовании:

1. Энергии солнца – при размещении большого количества солнечных панелей, потребуются значительные площади, в связи с чем, возможно потребуется оформлять документы на дополнительные земельные участки.
2. Энергии ветра – необходимо учитывать, что ветровые генераторы, в процессе работы, издают шум, что может негативно отразиться на окружающих.
3. Энергии воды – в случае устройства плотины, выводится из эксплуатации определенное количество земли, что необходимо учитывать при строительстве.
4. Биотопливо – при производстве газообразного вида данного источника энергии, запах, является постоянной составляющей процесса производства. Это необходимо учитывать при создании данного способа производства электрической энергии.

Кроме того, что нет запретов на установку оборудования производящего электрическую энергию с использованием альтернативных источников, так существует еще и закон, в соответствии с которым, каждый гражданин, выполнивший монтаж оборудования мощностью до 30,0 кВт, и получающий избыточную электрическую энергию, которую сам не может использовать – имеет право ее продавать сторонним потребителям. Это право получило название «Зеленый тариф».

alter220.ru

Альтернативная энергия. Готовые решения своими руками

Запасы углеводородов на нашей планете рано или поздно закончатся. Даже с учётом внедрения различных технологий по их экономии, истощение запасов угля, нефти и газа не за горами. Стоимость энергоносителей растёт и люди понимают, что о сохранности своего бюджета позаботиться могут только они сами. Поэтому обращают внимание на альтернативные источники энергии. Кроме того, интерес к альтернативной энергетике вызывается и банальным отсутствием в некоторых местах «благ цивилизации» в виде газа и электроэнергии. Часто получается так, что подвод электричества или газа в некоторые населённые пункты экономически не оправдан, а за свой счёт жители этого сделать не могут. Поэтому владельцы частных домов делают своими руками или приобретают различные установки для получения тепла и электричества. Ведь энергия содержится в солнечном свете, ветре, недрах Земли, приливах и отливах. Кроме того, используют разницу температур, энергию падающей воды и прочие источники альтернативной энергии. В этом материале мы поговорим о разных интересных установках в области альтернативной энергетики, сделанных своими руками.



Содержание статьи

Готовые решения для использования альтернативной энергии

Как вы знаете, окружающая природа полна энергии. Наверняка, все слышали о том, что можно достаточно эффективно использовать солнечный свет, ветер, приливов, отлив и другие возобновляемые источники энергии. Причём эту энергию можно использовать в масштабах целой страны, а можно только для обеспечения энергией частного дома или дачи.

Ниже приведены некоторые примеры установок, позволяющих преобразовывать альтернативную энергию в свет и тепло:

• Солнечная панель;
• Установка для получения биогаза;
• Тепловой насос;
• Ветряной генератор.

Давайте разберём некоторые примеры.
Вернуться к содержанию

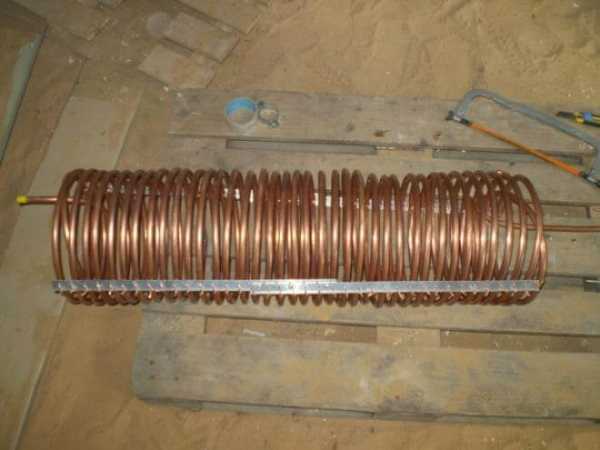

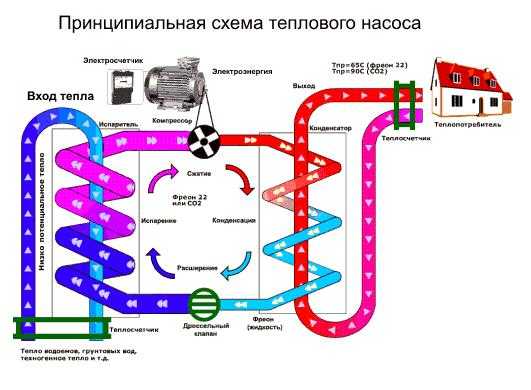

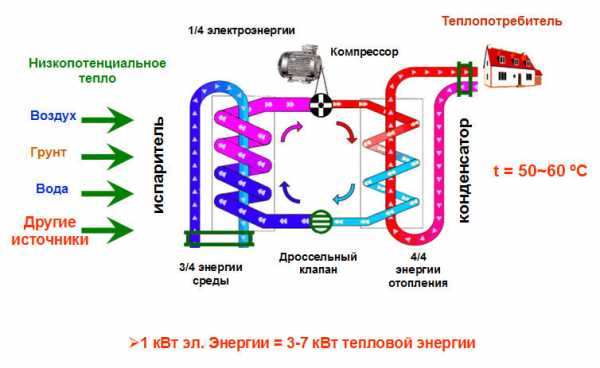

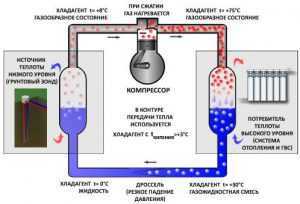

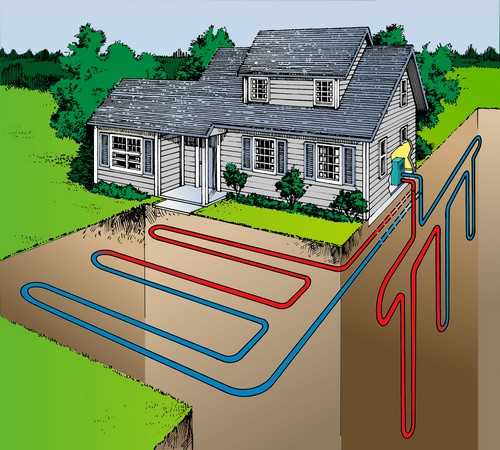

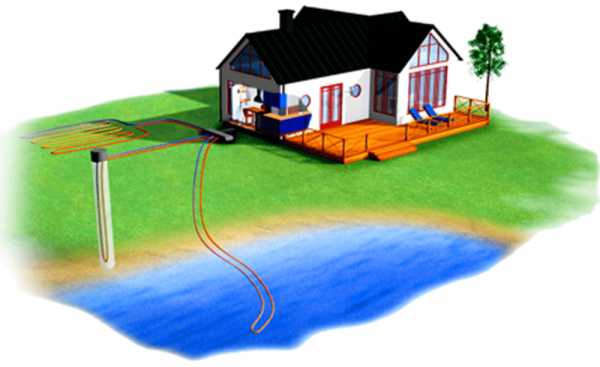

Тепловой насос

Принцип действия всех разновидностей тепловых насосов базируется на циклах Карно. Установка представляет собой холодильник. В процессе работы он забирает низкопотенциальную энергию при её охлаждении. А затем проводит её преобразование в тепловую энергию с высоким потенциалом. В роли окружающей среды могут выступать воздух, земля, вода. Эти вещества в любой момент содержат определённое количество тепла. В состав теплового насоса входят следующие основные узлы:

• Наружный контур, в котором находится природный теплоноситель;
• Внутренний контур, заполненный водой;
• Компрессор;
• Испаритель;
• Конденсатор.

Как и в бытовом холодильнике в таких системах используется фреон. Наружный контур, как правило, погружают в скважину с водой или просто в водоём на поверхности. Есть варианты, когда наружный контур закапывается в землю. Но это дорого стоит и не всегда можно осуществить.

Тепловой насос

Коллектор теплового насоса может быть установлен как горизонтально, так и вертикально. Второй вариант используется, если места недостаточно. Тогда делается бурение несколько скважин, в которые и опускается контур. Если расположение горизонтальное, то коллектор закапывается в землю примерно на 1,5 метра. Теплообменник в воде делается тогда, когда обогреваемое жильё находится у берега природного водоёма. Для конденсатора потребуется ёмкость объёмом 120─140 литров. В неё помещается змеевик из меди, где циркулирует фреон.

Испаритель может быть выполнен их пластиковой ёмкости того же объёма, что и конденсатор. В него вставляется медный змеевик, который совмещается через компрессор с тем, что находится в конденсаторе.

При изготовлении системы своими руками патрубок для испарителя обычно выполняется из куска канализационной трубы. С помощью патрубка выполняется регулирование поступления воды. Испаритель опускают в водоём. При его обтекании вода запускает процесс испарение фреона. Тот, в свою очередь, поднимается наверх в конденсатор. Там он отдаёт тепловую энергию воде, в которой находится змеевик. Эта вода обогревает дом, циркулируя в отопительной системе.

Стоит отметить, что температура воды в водоёме не столь важна. Главное, чтобы она там была постоянно. Если насос спроектирован и смонтирован правильно, то может обогревать дом зимой. Даже если температура воды в водоёме будет очень низкой. Летом тепловой насос может выступить в роли кондиционера для охлаждения помещения.

Вернуться к содержанию


Солнечные батареи

Это, пожалуй, наиболее распространённый вариант использования альтернативной энергии. В этом случае источников альтернативной энергии является солнечный свет, а преобразуется он в электрический ток. Принцип работы солнечной батареи можно посмотреть по ссылке.

Солнечная батарея

Что касается изготовления солнечных батарей своими руками, то для многих это занятие стало настоящим хобби. Иногда даже проводятся выставки по тематике использования альтернативной энергии. На них энтузиасты показывают солнечные батареи, которые сделали своими руками.

Для самостоятельного изготовления гелиопанелей нужно купить фотоэлементы (на моно или поликристаллах) и спаять их в последовательную цепь. Количество элементов определяется требуемым напряжением и мощностью на выходе батареи. Изготовить фотоэлементы своими руками не получиться. Технология сложная и реализовать её можно лишь в фабричных условиях.

Итак, что необходимо сделать по шагам:

• Спаять в последовательную цепь фотоэлементы;
• Закрепить их на стеле, поликарбонате или другом материале, пропускающем солнечный свет. Исполнение бывает разным. Фотоэлементы располагаются между стёклами, а стыки изолируются. Иногда элементы просто закрепляют на стекле защитной автомобильной плёнкой;
• Изготовить корпус для батареи из алюминиевых уголков;
• Установить панель с фотоэлементами в корпус;
• Соединить панель с другими элементами гелиосистемы.

Подробнее об изготовлении солнечной батареи своими руками читайте по указанной ссылке.

Что касается типа фотоэлементов, то монокристаллические считаются более эффективными, чем поликристаллические. Они способны хорошо улавливать рассеянный солнечный свет, что важно в условиях пасмурной погоды. Хотя есть мнение специалистов, что для эффективности работы солнечной батареи гораздо важнее равномерность свойств фотоэлементов, чем их тип. В любой случае, на практике удаётся добиться КПД солнечной панели не более 15─17%.

Вернуться к содержанию


Установка для синтеза биогаза

Биогаз представляет собой чистый вид топлива, получаемый без ущерба для окружающей среды. Технология его получения основывается на деятельности анаэробных бактерий. В качестве сырья для синтеза биогаза используются пищевые отходы.

Установка для синтеза биогаза

Отходы как жидкие, так и твёрдые помещаются в ёмкость. Это должна быть герметичная ёмкость, которая оснащена шнеком. Он используется для перемешивания этой массы. Кроме того, должны быть предусмотрены:

• Вход для загрузки отходов;
• Выход для остатков отходов, которые не были переработаны;
• Патрубок для отвода газа.

Вообще, создание установки для синтеза биогаза своими руками непростая задача. Обычно на практике используются готовые решения, но некоторые умельцы самостоятельно делают такие установки для получения альтернативной энергии. Для этого следует решить несколько задач, изложенных ниже:

• Нужно обустроить место для ёмкости. Её объём выбирается исходя из того, сколько будет одновременно перерабатываться отходов. Чтобы обеспечить эффективную работу установки, нужно заполнить её на 2/3. Сама ёмкость может быть из металла или из бетона. Что касается производительности, то 100 м3 газа получаются из 1 тонны пищевых отходов;
• Организовать подогрев. Для ускорения процесса ёмкость с отходами должна подогреваться. Здесь может быть несколько вариантов. К примеру, змеевик вокруг ёмкости или ТЭН под ёмкостью. Анаэробные бактерии становятся активными при нагреве до определённой температуры. Поэтому обогрев необходим;
• Автоматика. Обогрев должен включаться, когда загружается новая партия отходов и выключаться при достижении определённой температуры;
• Нужен газовый электрогенератор для преобразования полученного биогаза;
• Следует организовать сбор отработанного сырья отходов. Эти отходы можно использовать для удобрения на садовых грядках.

Такие установки для генерации биогаза применяются в США и Китае в различных частных хозяйствах и на фермах. Здесь основная проблема в том, чтобы организовать беспрерывное получение биогаза. А для этого потребуется постоянный поток пищевых отходов или навоза.

Вернуться к содержанию


Ветряной генератор

Ещё в далёком прошлом наши предки стали использовать ветряные мельницы. Чего-то принципиального в таких устройствах не изменилось. Только теперь энергия ветра используется не для получения муки, а для выработки электрического тока. Привод от лопасти передаётся на генератор, и он преобразует энергию вращения в электрический ток. Есть немало готовых решений «ветряков», но ещё больше их изготавливается своими руками. Такие установки для использования альтернативной энергии являются самыми популярными для самостоятельного изготовления после солнечных батарей.

Ветряной генератор

• Генератор;
• Высокая башня;
• Накопительный аккумулятор;
• Лопасти.

Кроме того, нужно организовать хотя бы элементарную схему управления ветряным генератором для получения и накопления электричества. Сооружение башни и вращающихся лопастей является не очень сложным. Для этого нужно только немного соображать в механике и подобрать нужные материалы. А вот с генератором несколько сложнее.

Если есть лишние деньги, то можно купить уже готовый генератор с необходимыми характеристиками. Однако умельцы предлагают использовать для этого мотор от старой стиральной машинки. Его переделывают в генератор с использованием неодимовых магнитов.

Работа по переделке непростая. Места в виде углублений под магниты делаются путём расточки ротора двигателя на токарном станке. В полученные углубления магниты приклеиваются на суперклей. После этого ротор заворачивается в бумагу, а пространство между магнитами заливается «эпоксидкой». После высыхания бумага удаляется и проводится шлифование поверхности ротора «наждачкой».

Учтите, чтобы устранить залипание магнитов, их нужно расположить под небольшим наклоном. В этом случае, когда ротор будет вращаться, на магнитах будет возникать разность потенциалов. Тогда с клемм снимается электрический ток.

akbinfo.ru

Альтернативная энергетика для дома своими руками: обзор лучших

Экологичная усадьба:Каждому жителю нашей планеты отлично известно, что запасы природного топлива не безграничны, а цены на энергоносители постоянно растут. Заменить привычные источники питания способна альтернативная энергия: своими руками можно устроить весьма эффективную установку для ее получения.

Каждому жителю нашей планеты отлично известно, что запасы природного топлива не безграничны, а цены на энергоносители постоянно растут. Заменить привычные источники питания способна альтернативная энергия: своими руками можно устроить весьма эффективную установку для ее получения. «Зеленые технологии» позволят ощутимо сократить бытовые расходы за счет использования практически бесплатных источников.

Популярные источники возобновляемой энергии

Еще с древних времен люди использовали в повседневном обиходе механизмы и устройства, действие которых было направлено на превращение в механическую энергию сил природы.  Ярким примером тому являются водяные мельницы и ветряки. С появлением электричества наличие генератора позволило механическую энергию превращать в электрическую.

Водяная мельница — предшественник насоса автомата, не требующий присутствия человека для совершения работы. Колесо самопроизвольно вращается под напором воды и самостоятельно черпает воду

Сегодня значительное количество энергии вырабатывается именно ветряными комплексами и гидроэлектростанциями. Помимо ветра и воды людям доступны такие источники, как биотопливо, энергия земных недр, солнечный свет, энергия гейзеров и вулканов, сила приливов и отливов.

В быту для получения возобновляемой энергии широко используют следующие устройства:

• Солнечные батареи.
• Тепловые насосы.
• Ветрогенераторы.

Высокая стоимость, как самих устройств, так и проведения монтажных работ, останавливает многих людей на пути к получению вроде бы бесплатной энергии.  Окупаемость может достигать 15-20 лет, но это не повод лишать себя экономических перспектив. Все эти устройства можно изготовить и установить самостоятельно.

При выборе источника альтернативной энергии нужно ориентироваться на ее доступность, тогда максимальная мощность будет достигнута при минимуме вложений

Солнечные панели собственноручного изготовления

Готовая солнечная панель стоит немалых денег, поэтому ее покупка и установка по карману далеко не каждому. При самостоятельном изготовлении панели расходы можно снизить в 3-4 раза. Прежде чем приступить к устройству солнечной панели нужно разобраться, как все это работает.

Система солнечного электроснабжения: принцип работы

Понимание назначения каждого из элементов системы позволит представить ее работу в целом. Основные составляющие любой системы солнечного электроснабжения:

• Солнечная панель. Это комплекс соединенных в единое целое элементов, преобразующих солнечный свет в поток электронов. Их основная особенность состоит в том, что они не могут вырабатывать ток высокого напряжения. Отдельный элемент системы способен вырабатывать ток напряжением 0,5-0,55 В. Соответственно одна солнечная батарея способна вырабатывать ток напряжением 18-21 В, что достаточно для зарядки 12-вольтовой аккумуляторной батареи.
• Аккумуляторы. Одной батареи надолго не хватит, поэтому система может насчитывать до десятка таких устройств.  Количество аккумуляторных батарей определяется мощностью потребляемой электроэнергии. Количество аккумуляторных батарей можно будет увеличить в будущем, добавив в систему необходимое количество солнечных панелей;
• Контроллер солнечного заряда. Это устройство необходимо для обеспечения нормальной зарядки аккумуляторной батареи. Основное его назначение состоит в недопущении повторной перезарядки батареи.
• Инвертор. Прибор, требующийся для преобразования тока. Аккумуляторные батареи выдают ток низкого напряжения, а инвертор преобразует его в ток необходимого для функционала высокого напряжения – выходная мощность. Для дома достаточно будет инвертора с выдаваемой мощностью  3-5 кВт.

Если инвертор, аккумуляторные батареи и контроллер заряда лучше приобрести готовыми, то солнечные батареи вполне возможно сделать самому.

Качественный контроллер и правильность подключения помогут как можно дольше сохранять работоспособность аккумуляторных батарей и автономность всей солнечной станции в целом

Изготовления солнечной батареи

Для изготовления батареи необходимо приобрести солнечные фотоэлементы на моно- либо поликристаллах.  При этом нужно учесть, что срок службы поликристаллов значительно меньше, чем у монокристаллов. Кроме того КПД поликристаллов не превышает 12%, тогда как этот показатель у монокристаллов достигает 25%. Для того, чтобы сделать одну солнечную панель необходимо купить как минимум 36 таких элементов.

Солнечную батарею собирают из модулей. Каждый модуль для бытового использования включает 30, 36 или 72 шт. элементов, соединенных последовательно с источником питания с максимальным напряжением около 50 V

Корпус солнечной панели

Начинаются работы с изготовления корпуса, для этого потребуются следующие материалы:

• Деревянные бруски
• Фанера
• Оргстекло
• ДВП

Из фанеры необходимо вырезать днище корпуса и вставить его в рамку из брусков толщиной 25 мм. Размер днища определяется количеством солнечных фотоэлементов и их размером. По всему периметру рамки в брусках с шагом 0,15-0,2 м необходимо высверлить отверстия диаметром 8-10 мм. Они требуются для предотвращения перегрева элементов батареи во время работы.

Правильно выполненные отверстия с шагом 0,15-0,20 м предохранят от перегрева элементы солнечной панели и обеспечат стабильную работу системы

Устройство солнечной панели

По размеру корпуса необходимо при помощи канцелярского ножа вырезать из ДВП подложку для солнечных элементов. При ее устройстве также нужно предусмотреть наличие вентиляционных отверстий, устраиваемых через каждые 5 см квадратно-гнездовым способом. Готовый корпус нужно дважды покрасить и высушить.

Солнечные элементы следует вверх ногами выложить на подложку из ДВП и выполнить распайку. Если готовые изделия уже не были оснащены припаянными проводниками, то работа существенно упрощается. Однако процесс распайки предстоит выполнить в любом случае.

Нужно помнить, что соединение элементов должно быть последовательным. Изначально элементы следует соединять рядами, а уже потом готовые ряды объединять в комплекс путем присоединения к токоведущим шинам. По завершению элементы нужно перевернуть, уложить как положено и зафиксировать на своих местах при помощи силикона.

Каждый из элементов нужно надежно зафиксировать на подложке с помощью скотча либо силикона, в будущем это позволит избежать нежелательных повреждений (+)

После чего надо проверить величину выходного напряжения. Ориентировочно оно должно находиться в пределах 18-20 В. Теперь батарею следует обкатать в течение нескольких дней, проверить способность зарядки аккумуляторных батарей. Только после контроля работоспособности производится герметизация стыков.

Убедившись в безукоризненном функционале, можно выполнить сборку системы электроснабжения. Входные и выходные контактные провода нужно вывести наружу для последующего подключения прибора. Из оргстекла следует вырезать крышку и закрепить ее саморезами к бортикам корпуса через предварительно просверленные отверстия.

Вместо солнечных элементов для изготовления батареи можно использовать диодную цепь с диодами Д223Б. Панель из 36 последовательно соединенных диодов способна выдавать напряжение 12 В.

Диоды нужно предварительно замочить в ацетоне для удаления краски. В пластиковой панели следует высверлить отверстия, вставить диоды и произвести их распайку. Готовую панель необходимо поместить в прозрачный кожух и герметизировать.

Правильно ориентированные и установленные солнечные панели обеспечивают максимальную эффективность получения солнечной энергии, а также легкость и простоту обслуживания системы

Основные правила установки солнечной панели

От правильности установки солнечной батареи во многом зависит эффективность работы всей системы. При установке нужно учесть следующие важные параметры:

1. Затенение. Если батарея будет находиться в тени деревьев или более высоких сооружений, то она не только не будет нормально функционировать, но и может выйти из строя.
2. Ориентация. Для максимального попадания солнечных лучей на фотоэлементы батарею необходимо направить в сторону солнца. Если Вы живете в северном полушарии, то панель должна быть ориентирована на юг, если же в южном, то наоборот.
3. Наклон. Этот параметр определяется географическим положением. Специалисты рекомендуют устанавливать панель под углом, равным географической широте.
4. Доступность. Нужно постоянно следить за чистотой лицевой стороны и вовремя удалять слой пыли и грязи. А в зимнее время панель периодически необходимо очищать от налипающего снега.

Желательно, чтобы при эксплуатации солнечной панели угол наклона не был постоянным. Прибор будет работать по максимуму только в случае прямо направленных на его крышку солнечных лучей. Летом его лучше располагать под уклоном в 30º к горизонту. В зимнее время рекомендовано приподнимать и устанавливать на 70º.

В ряде промышленных вариантов солнечных батарей предусмотрены устройства слежения за движение солнца. Для бытового применения можно продумать и предусмотреть подставки, позволяющие менять угол наклона панели

Тепловые насосы для отопления

Тепловые насосы являются одним и из наиболее прогрессивных технологических решений в получении альтернативной энергии для вашего дома. Они не только наиболее удобны, но и экологически безопасны. Их эксплуатация позволит существенно снизить расходы, связанные с оплатой на охлаждение и обогрев помещения.

Классификация тепловых насосов

Тепловые насосы классифицирую по количеству контуров, источнику энергии и способу ее получения. В зависимости от конечных потребностей тепловые насосы могут быть:

• Одно-, двух или трехконтурные;
• Одно- или двухконденсаторные;
• С возможностью нагрева или с возможностью нагрева и охлаждения.

По виду источника энергии и способу ее получения различают следующие тепловые насосы:

• Грунт – вода. Применяются в умеренном климатическом поясе с равномерным прогревом земли вне зависимости от времени года. Для монтажа используют коллектор либо зонд в зависимости от типа грунта. Для бурения неглубоких скважин не требуется получения разрешительных документов.
• Воздух – вода. Тепло аккумулируется из воздуха и направляется на нагрев воды. Установка будет уместной в климатических зонах с зимней температурой не ниже -15 градусов.
• Вода – вода. Монтаж обусловлен наличием водоемов (озера, реки, грунтовые воды, скважины, отстойники). Эффективность такого теплового насоса является весьма внушительной, что обусловлено высокой температурой источника в холодное время года.
• Вода – воздух. В данной связке в роли источника тепла выступают те же водоемы, но при этом тепло посредством компрессора передается непосредственно воздуху, используемому для обогрева помещений. В данном случае вода не выступает в качестве теплоносителя.
• Грунт – воздух. В данной системе проводником тепла является грунт. Тепло из грунта через компрессор передается воздуху. В роли переносчика энергии применяют незамерзающие жидкости. Данная система считается наиболее универсальной.
• Воздух – воздух. Работа данной системы сходна с работой кондиционера, способного обогревать и охлаждать помещение. Данная система является наиболее дешевой, так как не требует производства земляных работ и прокладки трубопроводов.

При выборе вида источника тепла нужно ориентироваться на геологию участка и возможность беспрепятственного проведения земляных работ, а также на наличие свободной площади. При дефиците свободного места придется отказаться от таких источников тепла, как земля и вода и забирать тепло из воздуха.

От правильности выбора вида теплового насоса во многом зависит эффективность работы системы и затраты на ее устройство

Принцип работы теплового насоса

Принцип работы тепловых насосов основан на использовании цикла Карно, который в результате резкого сжатия теплоносителя обеспечивает повышение температуры. По такому же принципу, но с противоположным эффектом, работает большинство климатических устройств с компрессорными установками (холодильник, морозильная камера, кондиционер).

Главный рабочий цикл, который реализуется в камерах данных агрегатов, полагает обратный эффект – в результате резкого расширения происходит сужение хладагента.
Именно поэтому один из наиболее доступных методов изготовления теплового насоса основан на использовании отдельных функциональных узлов, используемых в климатическом оборудовании.

Так, для изготовления теплового насоса  может быть использован бытовой холодильник. Его испаритель и конденсатор будут играть роль теплообменников, отбирающих тепловую энергию из среды и направляющие ее непосредствен на нагрев теплоносителя, который циркулирует в системе отопления.

Низкопотенциальное тепло из грунта, воздуха или воды вместе с теплоносителем попадает в испаритель, где превращается в газ, а далее еще больше сжимается компрессором, в результате чего температура становится еще выше (+)

Тепловой насос с узлами от бытовой техники

Работы начинаются с подготовки компрессорной части насоса, функции которой будут отведены соответствующему узлу кондиционера либо холодильника. Данный узел необходимо закрепить с помощью мягкой подвески на одной из стен рабочего помещения там, где это будет удобно.

После этого необходимо изготовить конденсатор. Для этого идеально подойдет бак из нержавеющей стали объемом 100 л.  В него необходимо вмонтировать змеевик (можно взять готовую медную трубку от старого кондиционера либо холодильника. Подготовленный бак нужно с помощью болгарки разрезать вдоль на две равные части – это необходимо для установки и закрепления змеевика в теле будущего конденсатора.

После монтажа змеевика в одной из половинок обе части емкости нужно соединить и сварить между собой таким образом, чтобы получился замкнутый бак. Учтите, что при сварке нужно использовать специальный электроды, а еще лучше применять аргоновую сварку, только она может обеспечить максимальное качество шва.

Для изготовления конденсатора использован бак из нержавеющей стали объемом 100 л, с помощью болгарки он был разрезан пополам, вмонтирован змеевик и произведена обратная сварка

Для изготовления испарителя потребуется герметичный пластиковый бак объемом 75-80 литров, в который нужно будет поместить змеевик из трубы диаметром ¾ дюйма.

Для изготовления змеевика достаточно обмотать медную трубку вокруг стальной трубы диаметром 300-400 мм с последующей фиксацией витков перфорированным уголком

На концах трубки необходимо нарезать резьбу для последующего обеспечения соединения с трубопроводом. После завершения сборки и проверки герметизации испаритель следует закрепить на стене рабочего помещения при помощи кронштейнов соответствующего размера.

Завершение сборки лучше доверить специалисту. Если часть сборки можно выполнить самостоятельно, то с пайкой медных труб и закачкой хладагента должен работать профессионал. Сборка основной части насоса заканчивается подключением обогревательных батарей и теплообменника. Нужно отметить, что данная система является маломощной. Поэтому будет лучше, если тепловой насос станет дополнительной частью существующей системы отопления.

Обустройство и подключение внешнего устройства

В качестве источника тепла лучше всего подойдет вода из колодца или скважины. Она никогда не замерзает и даже зимой ее температура редко опускается ниже +12 градусов. Потребуется устройство двух таких скважин. Из одной скважины будет происходить забор воды с последующей подачей в испаритель. Далее отработанная вода будет сбрасываться во вторую скважину. Остается все это подключить к входу в испаритель, к выходу и герметизировать.

В принципе, система готова к эксплуатации, но для ее полной автономности потребуется система автоматики, контролирующая температуру движущегося теплоносителя в отопительных контурах и давление фреона. На первых порах можно обойтись обыкновенным пускателем, но следует учесть, что запуск системы после отключения компрессора можно выполнять через 8-10 минут – это время необходимо для выравнивания давления фреона в системе.

Ветрогенераторы дают киловатты электроэнергии

Энергию ветра использовали еще наши предки. С тех далеких времен, в принципе, ничего не изменилось. Отличие состоит лишь в том, что жернова мельницы заменены генератором и приводом, обеспечивающими преобразование механической энергии лопастей в электрическую энергию.

Установка ветрогенератора считается экономически выгодной, если среднегодовая скорость ветра превышает 6 м/с. Установку лучше всего производить на возвышенностях и равнинах, идеальными местами считаются побережья рек и крупных водоемов вдали от различных инженерных коммуникаций.

Для преобразования энергии воздушных масс в электрическую применяются ветрогенераторы, наиболее продуктивные в прибрежных регионах

Классификация ветряных генераторов

Классификация ветряных генераторов зависит от следующих основных параметров:

• В зависимости от размещения оси могут быть вертикальными и горизонтальными. Горизонтальная конструкция предусматривает возможность автоповорота основной части для поиска ветра. Основное оборудование вертикального ветрогенератора расположено на земле, поэтому его легче обслуживать, при этом КПД вертикально расположенных лопастей ниже.
• В зависимости от количества лопастей различают одно-, двух-, трех- и многолопастные ветряные генераторы. Многолопастные ветрогенераторы используют при малой скорости воздушного потока, применяются редко из-за необходимости установки редуктора.
• В зависимости от материала, используемого для изготовления лопастей, лопасти могут быть парусными и жесткими. Лопасти парусного типа просты в изготовлении и монтаже, но требуют частой замены, так как быстро выходят из строя под воздействием резких порывов ветра.
• В зависимости от шага винта, различают изменяемый и фиксируемый шаги. При использовании изменяемого шага можно добиться значительного увеличения диапазона рабочих скоростей ветрогенератора, но это приведет к неминуемому усложнению конструкции и увеличению ее массы.

Мощность всех видов приборов, преобразующих энергию ветра в электрический аналог, зависит от площади лопастей.

Для работы ветрогенераторам практически не нужны классические источники энергии. Использование установки мощностью около 1 мВт позволит сэкономить 92 000 баррелей нефти или 29 000 т угля за 20 лет

Устройство ветряного генератора

В любой ветряной установке присутствуют следующие основные элементы:

• Лопасти, вращающиеся под действием ветра и обеспечивающие движение ротора;
• Генератор, который вырабатывает переменный ток;
• Контроллер управления лопастями, отвечает за образование переменного тока в постоянный, который требуется для зарядки аккумуляторов;
• Аккумуляторные батареи, нужны для накопления и выравнивания электрической энергии;
• Инвертор, выполняет обратное превращение постоянного тока в переменный, от которого работают все бытовые приборы;
• Мачта, необходима для подъема лопастей над поверхностью земли до достижения высоты перемещения воздушных масс.

При этом генератор, лопасти и мачта считаются основными частями ветрогенератора, а все остальное – дополнительные компоненты, обеспечивающие надежную и автономную работу системы в целом

В схему любого даже самого простого ветряного генератора обязательно должны быть включены инвертор, контроллер заряда и аккумуляторные батареи

Тихоходный ветряной генератор из автогенератора

Считается, что данная конструкция является наиболее простой и доступной для самостоятельного изготовления. Она может стать как самостоятельным источником энергии, так и взять на себя часть мощности существующей системы электроснабжения. При наличии автомобильного генератора и аккумуляторной батареи все остальные части можно изготовить из подручных материалов.

Изготовление ветрового колеса

Лопасти считаются одной из наиболее важных частей ветрогенератора, так как их конструкцией определяется работа остальных узлов. Для изготовления лопастей могут быть использованы самые разные материалы – ткань, пластик, металл и даже дерево. Мы изготовим лопасти из канализационной пластиковой трубы. Основные преимущества данного материала – дешевизна, высокая влагоустойчивость, простота обработки. Работы выполняются в следующем порядке:

1. Производится расчет длины лопасти, при этом диаметр пластиковой трубы должен составлять 1/5 от необходимого метража;
2. С помощью лобзика трубу следует разрезать вдоль на 4 части;
3. Одна часть станет шаблоном для изготовления всех последующих лопастей;
4. После обрезки трубы заусеницы на краях необходимо обработать наждачной бумагой;
5. Вырезанные лопасти необходимо зафиксировать на заранее приготовленном алюминиевом диске с предусмотренным креплением;
6. Также к этому диску после переделки нужно прикрутить генератор.

Учтите, что труба из ПВХ не обладает достаточной прочностью и не сможет противостоять сильным порывам ветра. Для изготовления лопастей лучше всего применять трубу из ПВХ толщиной не менее 4 см. Далеко не последнюю роль на величину нагрузки оказывает размер лопасти. Поэтому не лишним будет рассмотреть вариант снижения размера лопасти за счет увеличения их количества.

Лопасти ветрогенератора изготовлены по шаблону из ¼ ПВХ канализационной трубы диаметром 200 мм, разрезанной вдоль оси на 4 части

После сборки следует произвести балансировку ветрового колеса. Для этого требуется закрепить его горизонтально на штативе в закрытом помещении. Результатом правильной сборки будет неподвижность колеса. Если же происходит вращение лопастей, необходимо выполнить их подточку абразивом доя уравновешивания конструкции.

Изготовление мачты ветрогенератора

Для изготовления мачты можно использовать стальную трубу диаметром 150-200 мм. Минимальная длина мачты должна составлять 7 м. Если на участке есть препятствия для перемещения воздушных масс, то колесо ветрогенератора нужно поднять на высоту, превышающую препятствие не менее, чем на 1 м.

Колышки для закрепления растяжек и саму мачту необходимо забетонировать. В качестве растяжек можно использовать стальной либо оцинкованный трос толщиной 6-8 мм.

Переоборудование автомобильного генератора

Переделка состоит лишь в перемотке провода статора, а также в изготовлении ротора с неодимовыми магнитами. Для начала нужно высверлить отверстия, необходимые для фиксации магнитов в полюсах ротора. Установка магнитов выполняется с чередованием полюсов. По завершению работ межмагнитные пустоты нужно заполнить эпоксидной смолой, а сам ротор обернуть бумагой.

При перемотке катушки нужно учесть, что эффективность работы генератора будет зависеть от количества витков. Катушку необходимо мотать по трехфазной схеме в одном направлении. Готовый генератор нужно испытать, результатом правильно выполненной работы будет показатель в 30 В при 300 оборотах генератора.

Переоборудованный генератор готов к проведению испытаний по выдаваемому номинальному напряжению перед финальным монтажом всей системы тихоходного ветрогенератора

Завершение сборки тихоходного ветрогенератора

Поворотная ось генератора выполняется из трубы с насаженными двумя подшипниками, а хвостовая часть вырезается из оцинкованного железа толщиной 1,2 мм. Перед креплением генератора к мачте необходимо изготовить раму, лучше всего для этого подойдет профильная труба. При выполнении крепления нужно учесть, что минимальное расстояние от мачты до лопасти должно быть больше 0,25 м.

Под действием потока ветра происходит движение лопастей и ротора, в результате достигается вращение редуктора и получается электрическая энергия (+)

Для работы системы после ветрогенератора нужно установить контроллер заряда, аккумуляторные батареи, а также инвертор.  Емкость батареи определяется мощностью ветрогенератора. Данный показатель зависит от размеров ветряного колеса, количества лопастей и скорости ветра.

Отличительной особенностью альтернативных источников энергии является их экологическая чистота и безопасность. Довольно малая мощность установок и привязка к определенным условиям местности позволяют эффективно эксплуатировать только комбинированные системы традиционных и альтернативных источников. опубликовано econet.ru

econet.ru

фото обзор и видео пример готовых решений по получению электричества

Неэффективная работа отечественных линий электропередач давно стала проблемой номер один. Особенно это чувствуется в загородных поселках, где пониженное напряжение и постоянные отключения электричества стали просто нормой. Но как говорится, проблемы утопающих – это их проблемы, которые они сами и должны решать. Так и получается в жизни, потому что альтернативные источники энергии для частного дома – единственно правильное решение, которое и решает проблемы с электричеством.

Их-то и приходится устанавливать в частных домах, иногда даже полностью отказываясь от потребления электроэнергии централизовано. Правда, современные альтернативные источники электроэнергии, как говорится, не без греха. То есть, у каждого способа замены ЛЭП есть и свои достоинства, и свои недостатки. Поэтому разберемся в этом вопросе досконально, рассмотрев готовые решения.

Виды альтернативного электричества

Всегда перед потребителем стоит выбор, основанный на вопросе, что лучше? И в этом плане подразумевается, во-первых, затраты на приобретение нового вида источника электричества, во-вторых, как долго этот прибор будет работать. То есть, будет ли это выгодно, окупится ли вся затея, а если окупится, то через какой промежуток времени? Скажем так, экономию денежных средств еще никто не отменял.

Как видите, вопросов и проблем и здесь хватает, потому что электричество своими руками – дело не только серьезное, но и достаточно затратное.

Электрогенератор

Начнем именно с этой установки, как с самой простой. Простота ее заключается в том, что вам необходимо приобрести электрогенератор, установить его в надежном закрытом помещении, которое будет соответствовать правилам пожарной безопасности. Далее, проводите подключение электрической сети частного дома к нему, заливаете жидкое топливо (бензин или солярку) и включаете. После чего в вашем доме появляется электричество, которое зависит лишь от наличия топлива в баке генератора. Если продумать автоматическую систему подачи топлива, то вы получаете маленькую тепловую электростанцию, которая от вас будет требовать минимального присутствия.

К тому же электрогенераторы – это надежные и удобные установки, которые работают практически вечно, если правильно их эксплуатировать. Но тут есть один момент. В настоящее время на рынке присутствует два вида генераторов:

• Бензиновый.
• Дизельный.

Какой лучше? Скажем так, если вам требуется альтернативный источник энергии, который будет эксплуатироваться постоянно, тогда выбирайте дизельный. Если для временного использования, тогда бензиновый. И это еще не все. Дизельный электрогенератор имеет большие габаритные размеры, по сравнению с бензиновым, он сильно шумит при работе и выделяет огромное количество дыма и выхлопных газов. Плюс ко всему он дороже.

Появились недавно на рынке газовые генераторы, которые могут работать и от природного газа, и от сжиженного. Неплохой вариант, экологичный, не требующий специального помещения для установки. Можно к одному генератору подключить, к примеру, сразу несколько газовых баллонов, которые в автоматическом режиме будут подключаться к установке.

Альтернатива углеводородному топливу

Среди трех видов электрогенераторов газовый самый лучший и эффективный. Но стоимость топлива (жидкого или газообразного) – удовольствие не из дешевых, поэтому стоит задуматься над тем, что самостоятельно вырабатывать топливо, вкладывая в него минимум денежных средств. К примеру, биогаз, который можно получить из биомассы.

Кстати, альтернативные виды энергии, которые сегодня называются биологическими, могут заменить практически все альтернативные источники электроэнергии. К примеру:

• Биогаз получается при помощи брожения навоза, птичьего помета, сельскохозяйственных отходов и так далее. Главное – установить оборудование, которое используется для улавливания метана.
• Из мусора, к примеру, на свалках, добывается так называемый целлюлозный эталон. Или как его называют специалисты, свалочный газ.

Внимание! Ученые уже подсчитали, что если перерабатывать все свалки мира, то можно получить до 84 миллиардов литров свалочного топлива, которое можно использовать для получения электроэнергии.

• Из сои и рапса, а точнее, из их семян, вырабатываются жиры, из которых можно получить биосолярку.
• Из свеклы, сахарного тростника, кукурузы можно изготавливать биоэталон (биобензин).
• Ученые доказали, что с помощью обычных водорослей можно аккумулировать солнечную энергию.

То есть, существует большой ряд научных разработок, которые выдают альтернативные виды энергии. И многие из них уже получили практическое применение. К примеру, установка ИБГУ-1, с помощью которой из навоза можно получить в сутки до двенадцати кубометров биогаза. Отечественные фермеры по достоинству оценили труд ученых, поэтому это оборудование раскупается быстро.

Ветрогенераторы

В тех регионах, где ветер всегда в наличии (приморские районы, горные, степные), оптимальный вариант альтернативного источника электрического тока – ветровой генератор. В Америки эти установки применяются почти везде. Стоят, правда, они недешево, то именно с их помощью можно решать проблемы отсутствия электроэнергии.

Принцип получения тока здесь достаточно простой. Ветер давит на лопасти, которые приводя во вращение ротор электрического генератора. Последний выдает электрический ток. То есть, в установке используется принцип преобразования механической энергии в электрическую. Самое главное, что ветрогенераторы работают при минимальных порывах ветра, свыше 2 м/с. Если скорость не будет ниже 8 м/с, то генератор можно подключать к дому напрямую.

Самая уязвимая часть оборудования – это аккумулятор, в котором скапливается электроэнергия. Он быстро выходит из строя, а стоит 25% от цены всей установки. Поэтому этот вариант получения альтернативной энергии лучше всего использовать не на накопление, а на потребление. Поэтому чаще всего ветровые генераторы подключаются к системам отопления и горячего водоснабжения напрямую. Кстати, оправданный и превосходный выход из положения.

Тепловые насосы

Следующий вариант из категории «альтернативные виды энергии» – энергия из недр земли. Для частного дома – это идеальный вариант. Он простой, эффективный и экономичный. Для этого на участке около дома бурится скважина (чем глубже, тем лучше), куда устанавливается тепловой насос.

Подземные воды имеют всегда положительную температуру. При охлаждении насосом этой воды, выделяется энергия, которую и приходиться использовать. Но у некоторых может возникнуть вопрос, как же работает насос, ведь для него также необходима электрическая энергия? Все правильно, но данная установки имеет определенное соотношение потребленной энергии и выделенной, которая находится вот в такой зависимости – 1:6. Так что эффективность налицо.

Солнечные батареи

Альтернативное электричество от солнца в частном домостроении используется редко. Все дело в дороговизне солнечных элементов, которые устанавливаются в батареях. Отсюда и высокая стоимость всей установки. Хотя необходимо отметить, что это перспективное направление, от которого нельзя отказываться. Ведь ежегодно на один квадратный метр поверхности земли падает 1000 кВт энергии. Представляете, сколько человечество теряет. Если сравнить с другими видами топлива, то это 100 м³ газа или 100 литров солярки.

Конечно, таким способом получить электрический ток еще дорого. А вот нагреть так воду – это очень дешево. Вот почему солнечные коллекторы сегодня так востребованы у жителей загородных поселков.

Морская вода

Не стоит сбрасывать со счетов приливы и отливы моря. Здесь огромный склад энергии, которую уже давно жители приморских регионов используют себе во благо. Начнем с того, что вода плотнее воздуха почти в 900 раз, поэтому небольшое ее движение заставляет крутиться турбины. Конечно, такое сооружение не под силу хозяину частного дома, поэтому на нем не стоит останавливаться. Но для информации примите это во внимание. Тем более мы рассматриваем альтернативные виды энергии.

Заключение по теме

Итак, был сделан небольшой обзор по теме – альтернативная энергетика частного дома. Как видите, вариантов на сегодняшний день немало. А вот, какой выбрать, каждый решает, как всегда, сам. Здесь важно правильно подойти к условиям эксплуатации, учесть регион, климатические условия и так далее. Может быть, даже продумать вариант, в котором можно было бы скомбинировать некоторые альтернативные источники энергии для дома, сделать их взаимозаменяемыми.

onlineelektrik.ru

Альтернативные источники энергии для электроснабжения дачи или дома

В современных городах существует высокая концентрация населения, которому поставляется электрическая энергия высокого качества. А в сельской местности, характеризующейся протяженными линиями воздушных передач, этот вопрос до конца не решен.

Напряжение, подводимое к зданиям, расположенным на удаленных концах ЛЭП, не только не отличается стабильностью, но может отключаться по различным причинам.

В этой ситуации люди ищут альтернативные источники электрической энергии, которые способны поддерживать нормальное электроснабжение на даче и в частном доме.

Наши советы помогут домашнему мастеру выбрать наиболее подходящий тип генератора, который оптимально подойдет для восстановления напряжения на время устранения неисправностей на питающей ЛЭП или позволит использовать его мощность для постоянного электроснабжения.

Содержание статьи

Краткие сведения о возможностях домашней электростанции

Термином «генератор» называют технические устройства, способные вырабатывать электрический ток за счет преобразования какой-то исходной энергии в электричество. Например, на автомобиле оно создается за счет механического вращения ротора внутри статора, а у гелиобатареи — в результате облучения лучами солнечного света чувствительных фотоэлементов.

Электрические генераторы выпускаются широким ассортиментом, выполняют различные задачи электроснабжения. Для правильного выбора альтернативного источника энергии его необходимо точно проанализировать по характеристикам:

• максимальной мощности нагрузки;
• видам электрического тока: постоянной или синусоидальной формы;
• параметрам потребителей (резистивная или реактивная нагрузка), влиявших на запуск и работу;
• продолжительности рабочего цикла;
• способам включения: ручной или автоматический режим;
• другим специфическим условиям эксплуатации.

Это значит, что один альтернативный источник энергии способен автономно обеспечивать электрическим питанием не только частный дом, но и поселок, а другой — едва справится с мощностью потребителей одной квартиры. Но стоимость их будет отличаться на несколько порядков.

Минимальные требования к домашнему источнику электроэнергии

Перед выбором самого простого генератора для дома следует учесть только основные приборы, которые он должен питать, и подбирать его по их параметрам. Например, если электричество отключают всего на несколько часов, то можно исключить работу холодильников и морозильников, ибо они способны держать холод в течение этого периода.

Минимальные функции бюджетного источника электрической энергии способен обеспечить обыкновенный автомобильный аккумулятор с напряжением 12 вольт любой мощности, но, желательно — увеличенной. К нему можно подключить:

1. резервное освещение на основе нескольких светодиодных светильников;

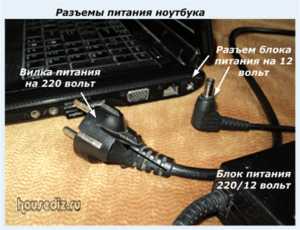

2. ноутбук, компьютер или цифровой телевизор напрямую к выходным цепям блока питания. Этим исключается двойное преобразование постоянного и переменного напряжений 12 вольт в 220 и назад.

Аккумулятор будет питать эти приборы и постепенно разряжаться. Для его подзаряда достаточно использовать снятый с автомобиля генератор, ротор которого можно крутить велосипедным тренажером.

С этой целью заднее колесо велосипеда просто вывешивают на подставке, а на одну из его свободных звездочек устанавливают вторую цепь, которая будет передавать крутящий момент от педалей на ротор автомобильного генератора.

Можно использовать любой другой доступный способ передачи энергии вращения, например, за счет создания прямого контакта от покрышки колеса прямо на наконечник оси ротора.

За счет такой простой конструкции удобно заниматься на велотренажере и одновременно смотреть телевизионные передачи или пользоваться интернетом с ноутбука или компьютера. В условиях дефицита физических нагрузок это довольно неплохой способ поддержания здоровья и одновременной экономии электроэнергии для дома.

Обзор особенностей альтернативных источников энергии

Возможности синхронных и асинхронных конструкций

Генератор, преобразующий механическую энергию в электрическую, работает следующим образом:

• обмотка ротора вращается внутри магнитного поля и по ней протекает ток;
• его магнитное поле по магнитопроводу проникает через витки статора и индуцирует в них синусоидальный электрический ток.

В зависимости от конструктивных особенностей статора и ротора их электромагнитные поля могут вращаться одинаково, как у синхронных конструкций, или — быть смещены на величину скольжения у асинхронных.

Простой самодельный генератор асинхронного типа можно сделать своими руками из обыкновенного асинхронного двигателя. Его просто надо подобрать по электрическим характеристикам и, особенно — величине вырабатываемой мощности.

Выбирая для дома конструкцию генератора по мощности, учитывают, что при запуске любых электрических двигателей в схеме питания возникают токи нагрузок с апериодическими составляющими. Их может устранить только специальная система подключения частотного преобразователя, которая еще редко применяется на практике.

Большие амплитуды токов обычного запуска двигателя способны заглушить работу генератора асинхронного типа. Поэтому при его подборе под нагрузки подобного индуктивного типа необходимо предусматривать трехкратный запас мощности. А синхронным моделям подобный резерв создавать не требуется.

На основе синхронных и асинхронных конструкций работают автономные генераторы, получающие питание от двигателей внутреннего сгорания, а также водяные и ветряные конструкции, выполняющие задачи электроснабжения различными способами.

Генераторы на двигателях внутреннего сгорания

Сейчас домашнему мастеру не сложно купить подобную заводскую модель, ориентируясь не только на стоимость топлива и конструкции, но и выходную цену производства одного киловатт часа электроэнергии. Эту характеристику желательно просчитать для всех типов двигателей сгорания.

Бензогенераторы

Подобные альтернативные источники электрической энергии создаются для непрерывной эксплуатации в течение нескольких рабочих часов. Самые маленькие модели, обладая небольшим весом, способны вырабатывать мощность менее 1кВт.

Простая конструкция имеет отвод тепла за счет естественной рециркуляции воздуха. После этого она требует остановки для охлаждения и обслуживания.

На лицевой панели расположены элементарные органы управления и приборы контроля работы бензинового двигателя и электрических характеристик генератора. Они необходимы для визуального наблюдения параметров со стороны оператора.

Средний класс бензогенераторов способен выдавать мощности до нескольких киловатт для электроснабжения частного дома.

Генераторы на дизельном топливе

Альтернативные источники энергии, работающие на солярке, лучше приспособлены к длительному электроснабжению потребителей. Они могут иметь систему обдува и отдельные функции, облегчающие эксплуатацию. Обычно их выпускают с повышенной мощностью.

Дизельные генераторы, как и бензиновые, образуют неприятный для человека выхлоп отработавших продуктов сгорания топлива, при работе создают раздражающий слух шум. Поэтому они требуют установки в удаленных помещениях и монтаж системы отвода газов от дома в атмосферу.

Газогенераторы

Эти альтернативные источники энергии питаются от различных видов природного газа, включая метан. Выходная мощность, как и у дизельных конструкций, может составлять от нескольких киловатт, что вполне достаточно для электроснабжения отдельного дома.

Приборы среднего класса мощности уже имеют в своем составе систему автоматики, использующую режим автоматического включения резерва — АВР, который оперативно восстанавливает питание дома при пропадании напряжения на основной линии электроснабжения.

По сравнению с дизельными аналогами равной мощности газогенераторы меньше шумят, а выделяемые продукты сгорания не обладают высокой токсичностью.

Газогенераторы часто выпускают в модульном контейнером исполнении, позволяющем устанавливать их поблизости от жилого здания. При подключении к системе газоснабжения или специальной емкости, регулярно заправляемой топливом, они способны работать в качестве источников постоянного электроснабжения.

Генераторы комбинированного типа

В зависимости от конструкции подобные альтернативные источники энергии способны работать на различных видах топлива. Чаще всего они используют сочетания газа с бензином или соляркой.

Генераторы комбинированного типа обладают преимуществами газовых конструкций и в то же время их двигатель способен работать от других видов топлива.

Перечисленные устройства генераторов приведены с минимальным набором функций электроснабжения, которые могут понадобиться владельцу частного дома или дачи. Более мощные конструкции в каждом классе способны выполнять повышенные задачи, работая автономной электрической станцией.

Генераторы на природной энергии

Домашнего мастера могут заинтересовать конструкции альтернативных источников энергии, работающих за счет:

• порывов ветра;
• течения воды;
• облучения солнечным светом.

Ветрогенератоы

Довольно заманчивые предложения об использовании энергии ветра часто заканчиваются разочарованием.

Причин для этого много потому, что такие альтернативные источники энергии на первый взгляд обладают простой конструкцией, а на самом деле требуют точного инженерного расчета и анализа метеорологических особенностей местности.

Многие попытки изготовить ветрогенератор своими руками заканчиваются неудачами из-за:

• трудностей создания устройства эффективного ветряного колеса с лопастями винта аэродинамической формы, которая давно применяется в самолетостроении;
• сложностей учета меняющихся скоростей ветра;
• расположения вращающихся частей на высоте вдали от жилого строения;
• обеспечения жесткой и прочной конструкции мачты, способной надежно противостоять ураганным нагрузкам.

Производители ветрогенераторов стандартизируют свою продукцию под разные климатические условия, предлагают всевозможные технические решения по мощности, различные способы установки вплоть до простого монтажа на крыше здания. Однако это может закончиться расшатыванием строительных элементов стен и крыши, образованием в них трещин.

Самодельные гидроэлектростанции

Альтернативные источники электрической энергии, использующие мощности водяного потока, проще всего подходят для изготовления своими руками.

Они могут работать от небольшого ручья, как видно на фотографии, или направляемого на них более мощного потока реки.

Показанная ниже гидроэлектростанция собрана руками нескольких умельцев. Она питает бесплатной электроэнергией 30 домов в сельской местности.

Для подобных конструкций можно использовать асинхронные электродвигатели, переключенные в режим генератора. Их устанавливают на стационарно смонтированном оборудовании, как показано на фото выше, или на плавающих станциях.

Энтузиасты гидроэлектростанций создают свои устройства разных типов, используя их в самых неожиданных местах, например, потоках фекальных вод очистных сооружений.

Недостатки подобных конструкций:

1. обязательное наличие потока воды, способного крутить водяное колесо;
2. замерзание водоемов во время морозов.

Чтобы не терять электроэнергию гидроэлектростанции в зимний период существуют конструкции водяных колес, располагаемых на дне реки. Они создаются для круглогодичного электроснабжения.

Солнечные батареи и станции

Если первоначальные конструкции гелиобатарей разрабатывались только для космических аппаратов, то сейчас их массово производят для бытового использования.

Солнечные батареи работают в разных устройствах. Они применяются для питания электроэнергией небольших приборов в качестве автономного источника и мощных электрических станций.

Для создания домашней гелиостанции необходимо использовать:

• солнечные батареи, которые вырабатывают постоянный ток;
• контроллер, принимающий и распределяющий энергию батарей на:
• аккумуляторы, служащие накопителями;
• потребители постоянного тока;
• инвертор, изменяющий форму сигнала до чистого синуса и повышающий его напряжение до 220/380 вольт.

Все эти устройства необходимо согласовать по мощности, техническим характеристикам и нагрузкам.

Выбирая любую конструкцию альтернативного источника энергии для электроснабжения дачи и дома, не забывайте об элементарном соблюдении правил электрической безопасности. Обязательно используйте автоматические защитные устройства.

Практическую реализацию принципов автономного электроснабжения дома и оборудования фермы на примере ветрогенератора и солнечной электростанции можно посмотреть в видеоролике компании МикроАрт.

Поскольку статья носит чисто обзорный характер, то многие технические вопросы в ней не раскрыты. Задавайте их в комментариях. Сейчас вам удобно поделиться этим материалом с друзьями в соц сетях.

housediz.ru
