Модульные здания – это универсальные многофункциональные и быстровозводимые здания, обычно они возводятся в короткие сроки с максимальной экономией средств.

Классический вариант модульных зданий в виде чертежа — это одноэтажное здание-комплекс, которое включает в себя несколько блок модулей в виде отдельных комнат или единого пространства.

Могут быть  в виде:

общежития, модульные дома, автомобильные мойки, гаражи, прачечные, бани, кафе, столовые, магазины, торговые павильоны, промышленные здания, склады, ангары, терминалы, спортивные комплексы, здания для фермы или ведения сельского хозяйства, административные здания и мн. др.

Модульные здания чертежи в этом случае зависят от того в какой сфере будет использоваться будущее строение: для проживания, для торговли, в целях обслуживания, для производства и т.д.

Для того, чтобы здание функционировало достаточно внести небольшие коррективы в схему, добавив необходимые коммуникации и вы можете легко и спокойно заселять сотрудников, вести деятельность, начинать производственную деятельность  или заниматься бизнесом.

Производство чертежа зависит еще от будущей планировки здания, т.е. каким способом будут размещаться ваши работники, а также какое количество этажей будет необходимо.

Модульные здания бывают максимум 2-3 этажа, а сами этажи формируются за счет — вертикального соединения  блок модулей между собой.

При этом модульные здания чертеж может включать в себя и схему будущего фундамента, что производится из шлакоблоков, в большинстве случаев не требуется его установка в связи с тем, что здания делаются из легких материалов.

От будущего проекта чертежа напрямую зависят сроки и стоимость возведения модульного строения.

Узнать стоимость, сроки возведения модульного здания по чертежу или обсудить будущий чертеж можно у нас на сайте связавшись с менеджером по телефону или написав в чат на сайте.



kraust.ru

Блок модуль «Универсал»: описание, харатеристики, геометрия каркаса

Блок модуль «Универсал» является базовым компонентом абсолютно всех выпускаемых нами модульных зданий. Он представляет собой контейнер, в основе которого лежит сварной каркас, обшитый сэндвич-панелями. Наполнение может быть самым различным, в зависимости от конфигурации конечного сооружения и требований заказчика.

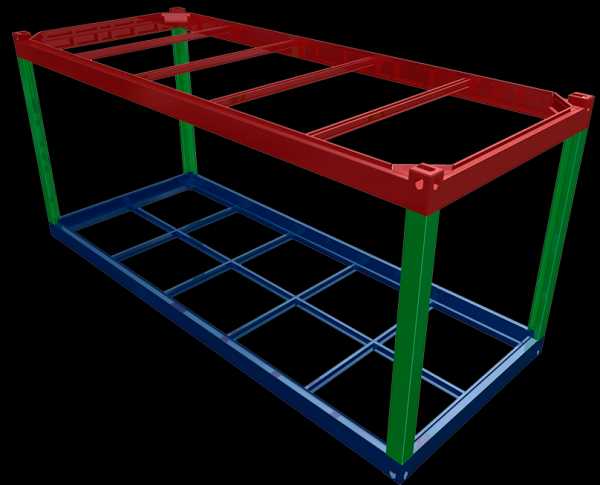

Каркас блока

Скелет блока — сварной каркас, состоящий из профилей, полученных путем гибки листа толщиной 3 мм. Применение гнутых профилей, площадь поперечного сечения которых специально подобрана для обеспечения максимальной прочности при минимальной массе, позволяет уменьшить общий вес каркаса блока. Кроме того, сечения профилей гарантируют простоту монтажа модульного здания в самых различных, в том числе значительно стесненных, условиях.

каркасные балки
гнутый профиль из листа 3 мм

потолочные балки
С-образный профиль из листа 3 мм

угловые фитинги
лист 6 мм

каркасные балки
гнутый профиль из листа 3 мм

половые балки
С-образный профиль из листа 3 мм

угловые фитинги
лист 6 мм

гнутый профиль из листа 3 мм

Правообладатели технологии: Погорелов В.С., Имнадзе Т.С., Селюк А.В., Синельников А.М.

Авторы технологии: Погорелов В.С., Имнадзе Т.С., Селюк А.В., Синельников А.М.

Дата публикации: 27.11.2017

Элементы базового блока

  • Пол



    • Конструкция рамы

      • сварной стальной профиль холодного проката толщиной 3 мм
      • угловые фитинги из горячекатанного листа толщиной 6 мм с отверстиями для транспорнтировки и скрепления блоков
      • несущие половые балки из С-образного профиля, толщина листа — 3 мм
      • основание пола (нижний слой) — оцинкованный лист толщиной 0,55 мм

    • Теплоизоляция

      • утеплитель URSA толщиной 150мм, негорючий
      • материал — минеральная вата
      • плотность материала — 20кг/м3
      • теплопроводность — 0,035 Вт/м * град. С
      • тепловое сопротивление — 4,29 м2К/Вт

    • Пароизоляция и влагоизоляция

      • нижний слой — пленка полиэтиленовая
      • верхний слой — фанера влагостойкая

    • Напольное покрытие

      • ЦСП 20 мм / линолем / оргалит / плитка / ламинат / половая доска / паркетная доска
  • Потолок



    • Конструкция рамы

      • сварной стальной профиль холодного проката толщиной 3 мм
      • угловые фитинги из горячекатанного листа толщиной 6 мм с отверстиями для транспорнтировки и скрепления блоков
      • несущие сдвоенные поперечные балки из С-образного профиля, толщина листа — 3 мм
      • верхний слой — оцинкованный лист толщиной 0,55 мм, двойной фальц, проходящий через всю длину модульного блока

    • Теплоизоляция

      • утеплитель URSA толщиной 150мм, негорючий
      • материал — минеральная вата
      • плотность материала — 20кг/м3
      • теплопроводность — 0,035 Вт/м * град. С
      • тепловое сопротивление — 4,29 м2К/Вт

    • Пароизоляция

      • пленка полиэтиленовая

    • Потолочное покрытие

      • ламинированная ДСП толщиной 20 мм / вагонка / панели ПВХ / натяжной фальш-потолок
  • Угловые стойки



  • Стеновые элементы



  • Двери



  • Окна



  • Электрика



  • Водоснабжение и сантехника



  • Кондиционирование и отопление

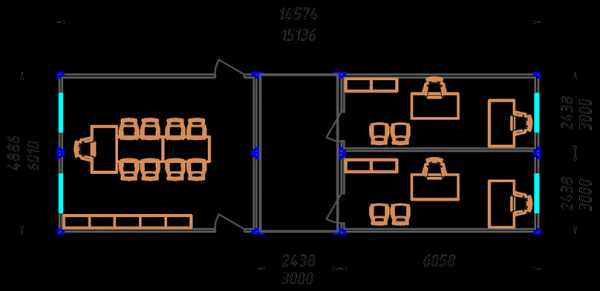

Типовые размеры блоков

Модули могут иметь различные размеры — все три основных габарита существенно варьируются в зависимости от потребностей заказчика. Однако, существуют наиболее распространенные модификации. Так, высота блоков, как правило, составляет 2790 мм или 2960мм — эти значения заложены в ГОСТе и потому гарантируют стыковку с модульными зданиями от других производителей. По длине и ширине блоки обычно бывают следующих размеров:

Базовые блоки

Корридорные блоки

  • 2438 x 6058 мм
  • 3000 x 6058 мм
  • 2438 x 4886 мм
  • 3000 x 4886 мм
  • 2438 x 6010 мм
  • 3000 x 6010 мм

На схеме хорошо видно, как получаются именно такие размеры. Исходя из того, что номинальная длина блока составляет 6058 мм, а ширина равна 2438 мм либо 3000 мм, то легко определить размеры требуемых корридорных блоков для постройки сегмента здания (скажем, общежития). Здесь стоит учесть, что при выборе габаритов корридорных блоков в их длину закладывается монтажный зазор между основными блоками, равный 10 мм.

Разумеется, эти значения не ограничивают фантазию инженеров при компановке зданий и в случае соответствующей потребности, Вы можете получить модули практически любого размера.

sms-m.ru

Фотогалерея


Монтаж модульного здания

Наша компания осуществляет монтаж модульных зданий на базе блок контейнеров Containex на всей территории России.


Монтаж МБУК-100 (Ивановское)


Типовые проекты модульных зданий

Компания CSBROUP предлагает вашему вниманию типовые проекты модульных зданий на базе высококачественных блок контейнеров европейского качества.

Быстровозводимые модульные здания из блок контейнеров — это высокие эксплуатационные качества, повышенный уровень комфорта и низкие цены.

Богатый опыт работы позволяет нам осуществлять строительство любой сложности.


Административные здания


Быстровозводимые коттеджи


Быстровозводимые магазины


Вахтовые поселки


Выставочные павильоны


Гостиницы


Кафе


Медицинские пункты


Модульные автозаправки (АЗС)


Модульные автосалоны


Модульные военные части, казармы


Модульные дачные дома


Модульные детские сады


Модульные общежития


Модульные посты охраны


Модульные садовые домики


Офисные здания


Пожарные посты из блок контейнеров


Сдвоенный модуль-блок 6Х5 Проект Север


Столовые


Таможенные терминалы


Терминалы аэропортов


Торговые киоски для Москвы


Торговые павильоны


Учебный комплекс


Фельдшерско-акушерские пункты


Штабы строительства


Чертежи, планировки


Чертежи административных зданий


Чертежи вахтовых поселков


Чертежи дачных домов


Чертежи детских садов


Чертежи казарм модульного типа


Чертежи медицинских пунктов


Чертежи модульных гостиниц


Чертежи модульных коттеджей


Чертежи модульных общежитий


Чертежи офисных зданий


Чертежи постов охраны


Чертежи пунктов питания


Чертежи таможенных терминалов


Чертежи торговых павильонов


Чертежи учебных комплексов (МБУК-100)


Чертежи фельдшерско-акушерского пункта


Чертежи штабов строительства

csbblok.ru

Проект модульного деревянного дома | Блог «Частная архитектура»

Модульный конструктор «Мера» от Дениса Дорохина.

Рациональный подход обусловлен экономией ресурсов — чётким определением необходимого количества расходных материалов. По мере развития семья в силу демографически обусловленных потребностей, требует увеличения жилой площади жилища. Дом, имеющий возможность «расти», поможет решить эту проблему. «Модульный конструктор» позволяет начать с дома небольшой площади, а затем расширять его, не затрагивая жилых помещений и не мешая жизни в них.

При увеличении объёма жилища необходимо учитывать:

  • Рациональный подход с целью экономии
  • Энергоэффективность
  • Унификацию изделий с возможностью повторного использования
  • Система должна формировать логичные функциональные планировки
  • Законченный архитектурный образ на всех стадиях роста
  • Модульность конструкции, с возможностью доставки по дорогам общего пользования.
  • Простой алгоритм сборки, не требующий квалификации.

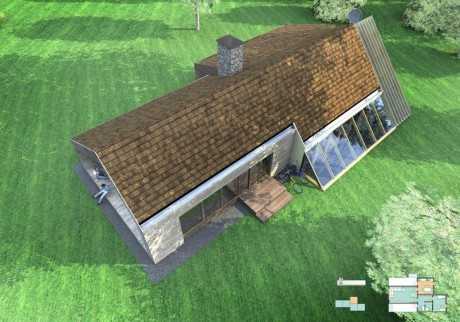

Концепция модульного конструктора – «МЕРА»

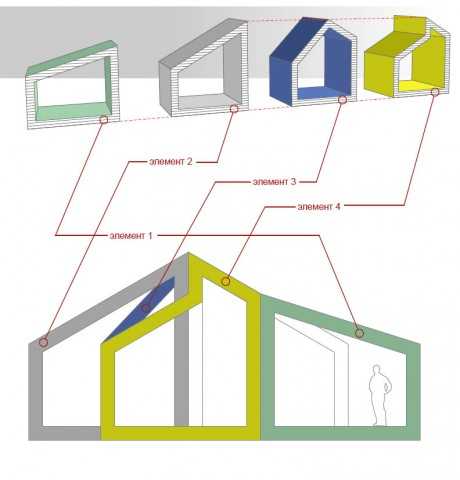

Основная идея заключается в форме модуля. Он представляет собой «трубу». Профиль ограждающих конструкций является замкнутым, что обеспечивает высокую энергоэффективность, а также простоту конструкции и унификацию. Стены глухие, оконные и дверные проёмы расположены в торцах. Такой подход к формообразованию даёт возможность формировать логичные функциональные планировки. Модули присоединяются друг к другу со смещением, обеспечивая тем самым свободное перемещение внутри объёма. Дом растёт по мере присоединения дополнительных модулей, увеличиваясь и вместе с тем оставаясь гармоничным и рациональным.

Расширение площади происходит путём демонтажа и переноса торцевой стенки. Конструктивно это самонесущая рама, с окном или дверью легко демонтируемая. Каркас деревянной рамы имеет унифицированный шаг, что даёт возможность замены окон на двери и расширения проёмов. Есть возможность установки и эксплуатации временных торцевых элементов, с последующей заменой на более качественные. Элементы дома имеют одинаковые габаритные размеры основания, они различаются уклоном и геометрией кровли. Это необходимо для гармоничного примыкания элементов друг к другу. Развитие объёма новыми модулями формирует кровлю правильной формы. В целом система имеет завершенный композиционный образ на всех стадиях роста.

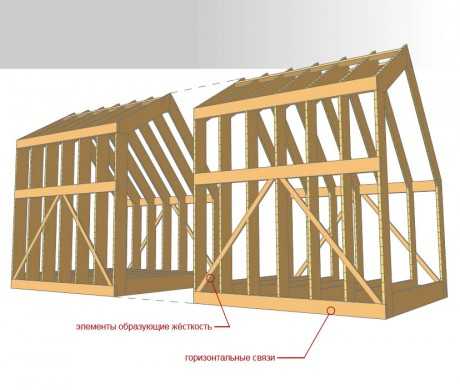

Конструктивно модуль представляет из себя деревянный самонесущий каркас, заполненный утеплителем и обшитый деревом или оштукатуренный глиной. Каркас состоит из однотипного элемента, размещённого с определённым шагом на всю длину. В зависимости от исходных данных каркас может быть выполнен из клеёной древесины, из деревянных ферм, из обрезной доски. Модуль имеет один размер и различается только высотой и уклоном кровли. Монтируются модули шпильками через торцевые несущие элементы.

Фундамент железобетонный или из керамического кирпича, по конструкции столбчатый или ленточный. Дом растёт по мере расширения семьи, или улучшения финансового положения. Человек покупает базовую комплектацию, которая в последующем может резвиться в полноценный большой рациональный дом для всей семьи.

Отличительные качества данного проекта:
1) Конструкции модуля (рукав-труба)
2) В системе присоединения модулей (позволяет по мере роста формировать логичную систему коммуникаций)
3) В однородности ограждающих конструкций (пол–стена–потолок однотипны)
4) Варианты готовых решений модулей (позволяют в среде интернет каждому сформировать дом своей мечты)
5) Применение каркасной технологии – позволяет формировать конкурентоспособную цену

Название: Модульный конструктор «Мера»
Архитектура: Дорохин Денис

www.magazindomov.ru

Особенности модульных домов | Роскошь и уют

Строительство собственного дома при ограниченном бюджете может затянуться на всю жизнь. Недостроями полнятся даже Боровляны и Колодищи, где участки покупают обеспеченные люди. Решение этой проблемы пришло к нам из Европы в виде технологии модульного домостроения. Ее преимущество в том, что, имея немного денег, покупатель сразу получает небольшой дом, который в будущем можно достроить.

Модульные дома пока не набрали популярность в Беларуси. Осторожный потребитель предпочитает европейской инновации проверенный временем газосиликат. Тем не менее, на рынке строительных услуг уже появилось три компании, которые занимаются производством, продажей и монтажом модульных домов: «ДубльДом», HomeLand и Modular House.

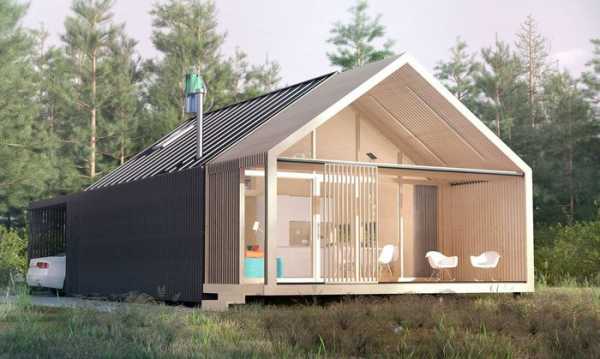

«ДубльДома» начали строиться в Беларуси в августе 2015 года по франшизе одноименной российской компании. Именно в России, где климат не мягче белорусского, была разработана и внедрена технология их строительства. Мастера, изготавливающие эти дома, прошли обучение у владельцев франшизы, новые материалы и чертежи используются только при согласовании с российскими коллегами.

Компания «ДубльДом» успела построить 6 модульных домов. 5 из них пережили зиму: это объекты в Витебской и Гомельской области, под Столбцами, на Березине. Один из особняков модульной сборки построен под Минском, но лишь этой весной. Производство «ДубльДома» на фабрике занимает около двух недель, монтаж — 1-2 дня.

«ДубльДом» не обещает энергоэффективные стены. Каркас состоит из строганой доски 45х145 мм, в качестве утеплителя используется традиционная минеральная вата толщиной 15 см (больше — за отдельную плату). Впрочем, 15 см минваты, как правило, хватает для обеспечения белорусской «нормы зимовки» с коэффициентом теплосопротивления 3,2.

А вот окна в «ДубльДоме» будут гарантированно теплыми: в нем использованы двухкамерные стеклопакеты из сосны с энергосберегающим напылением и наполнением из аргона. Коэффициент теплосопротивления такого окна равен 1, поэтому наличие панорамного вида во всю стену не должно смущать покупателей.

Цена «ДубльДома» довольно демократична. Для модели полезной площадью  26 кв.м она составит  $14-16 тыс. Высота потолка — 260-270 см, еще 40 см остается до конька. Внутри будет оборудована студия с санузлом и кухней, снаружи — терраса на 11,7 кв.м.

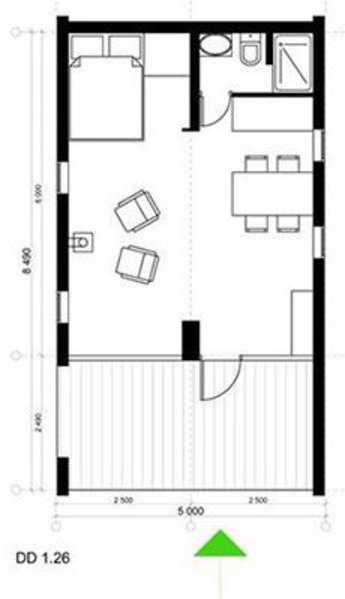

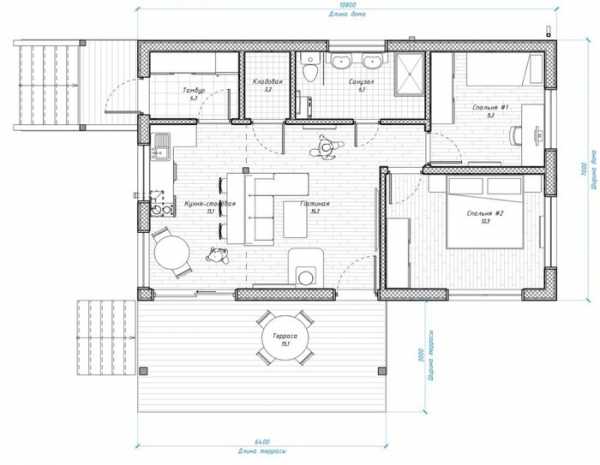

Варианты планировки:

Дом на 40 кв.м полезной площади обойдется в $22 тыс., на 60 кв.м — в $29 тыс., на 80 кв.м — в $34 тыс. С архитектурной точки зрения они будут выглядеть почти так же, но собираться из нескольких модулей.

В  базовую комплектацию любого дома входит внешняя отделка кровли и стен из матового профнастила, а также внутренняя отделка, электрика и сантехника. Толщина утеплителя в базовой комплектации составляет 15 см. Если брать 25 см, то цены будут на 10-15% выше.

Внутренняя отделка включает в себя имитацию бруса, лакированный пол из массива, керамическую плитку в санузле, электрику (электрощиты, интерьерные и наружные светильники) и сантехнику (душ, раковина, унитаз, бойлер на 50 литров, смесители). Мебель можно заказать за отдельную плату.

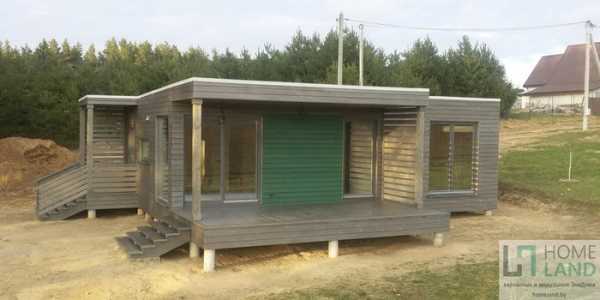

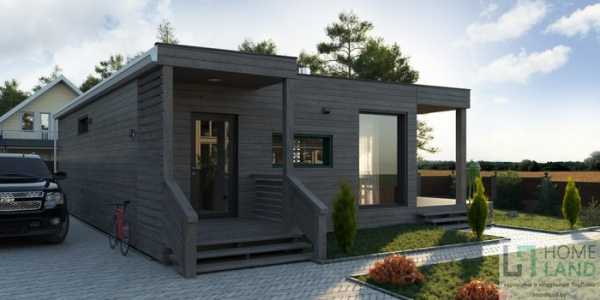

Homeland — пожалуй, самая опытная белорусская компания по производству, продаже и монтажу модульных домов. Их продукт появился на рынке строительных услуг почти три года назад, однако первый год не принес  Homeland широкой известности. На втором году жизни компания успела осуществить несколько заказов, пока не грянул кризис и рынок вновь не погрузился в статику. С прошлого лета продажи пошли довольно активно. На сегодняшний день 6 модульных домов от Homeland сданы в эксплуатацию, 7 находятся в работе, что для белорусского рынка очень впечатляющий результат.

«ЭкоДома» собираются из дышащих панелей: здесь использован гринборд, эковата, ДВП, то есть те материалы, которые пропускают и воздух, и влагу. Благодаря этому в доме присутствует естественный воздухообмен. А вот энергоэффективным «ЭкоДом» не назовешь. Толщина стены — 200 мм. Пол и крыша — по 250 мм. Коэффициент теплосопротивления — 3,2. Он соответствует белорусским нормам круглогодичного проживания, но не более того.

Проекты, цены и комплектация

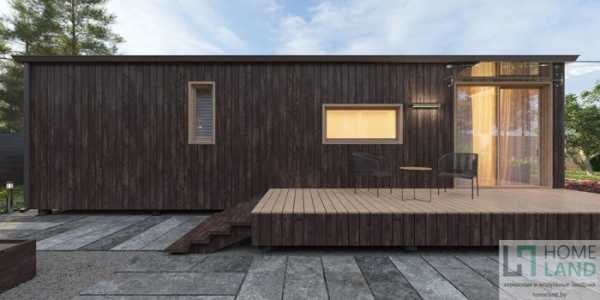

«ЭкоДома» от компании Homeland стартуют от 22-24 кв.м полезной площади. Цена квадратного метра без внутренней отделки в базовой комплектации составляет порядка Br7 млн. Тот же квадратный метр с внутренней отделкой будет стоить Br11 млн.

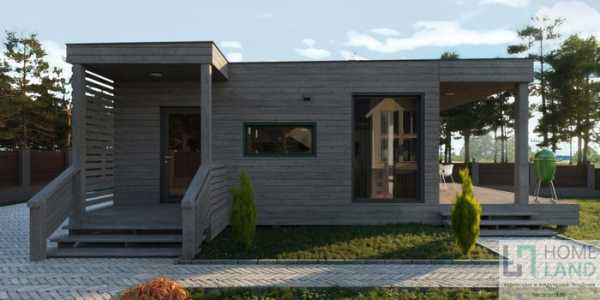

По словам представителей компании Homeland, самый ходовой дом для круглогодичного проживания — « ЭкоДом “Родник”» полезной площадью  78 кв.м. Высота здания — 3 метра, от пола до потолка — 2,5 м.

Цена «Родника» в базовой комплектации составляет  $42 тыс. За эти деньги дом будет иметь 18-метровую террасу с отделкой из террасной доски, фасад с сосновой отделкой, кровлю с ПВХ-мембраной, разводку под сантехнику и электрику. В качестве фундамента будут использованы металлические сваи, в качестве окон — двухкамерные стеклопакеты из сосны.

Такой же дом за  $50 тыс. будет снаружи отделан лиственницей (фасад и терраса). Внутри установят электрику, сантехнику, вентиляцию и раздвижную систему окон.

Производство домокомплекта займет 120 дней, а монтаж — около двух недель.

Это самая молодая компания на рынке модульных домов. Она существует всего год и за это время успела построить лишь один демонстрационный дом. Еще несколько заказов сейчас в работе. Правда, до этого команда молодых архитекторов Modular House успела опробовать себя в качестве архитектурной студии ZROBYM и построить много особняков из газосиликата.

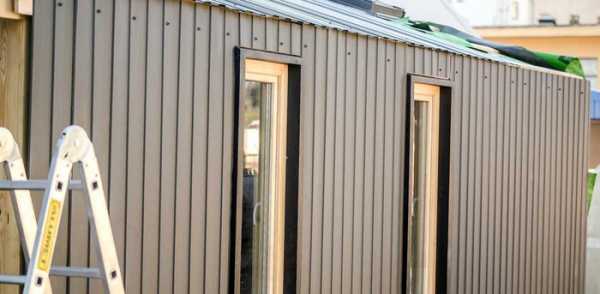

В конструкции дома от ZROBYM использованы гринборд и эковата. Стены получаются паропроницаемые, лишняя влага всегда может выйти наружу. Лишь на торцах панелей использована OSB-плита. Толщина утеплителя — 30 см. Коэффициент теплосопротивления таких стен выходит в районе 6, что почти вдвое выше белорусской нормы и соответствует показателям энергоэффективности. Кроме того, при проектировании дома архитекторы учитывали положение солнца зимой и летом: в холодное время года он нагревается, а в жаркое — сохраняет прохладу.

Высота дома до конька составляет 4,3 метра, но такие потолки сохраняются лишь в гостиной, а в остальных комнатах они ниже за счет полустропильного этажа, где можно организовать спальню или игровую комнату. Поскольку дом собирается на стройплощадке, его монтаж занимает две недели.

Экспозиционная модель дома общей площадью  45 кв.м продается за  $23 тыс. Другие проекты в базовой комплектации будут стоить порядка  $660 за кв.м.

Например, дом общей площадью 84,3 кв.м с террасой и навесом для автомобиля обойдется покупателю в $69 тыс.

В комплектацию входит внутренний каркас из соснового бруса, отделка внешних стен из лиственницы, деревянные энергоэффективные окна с коэффициентом теплосопротивления — 0,8, отделка крыши фальцетом, двери, фундамент из монолитных свай. Стены и потолок обшиваются деревянной рейкой.

Сергей

Стильная маленькая студия для молодой семьиКухонная зона в студии

Комментарии: 5

uiut.boltai.com

Деревянная модульная дача в России

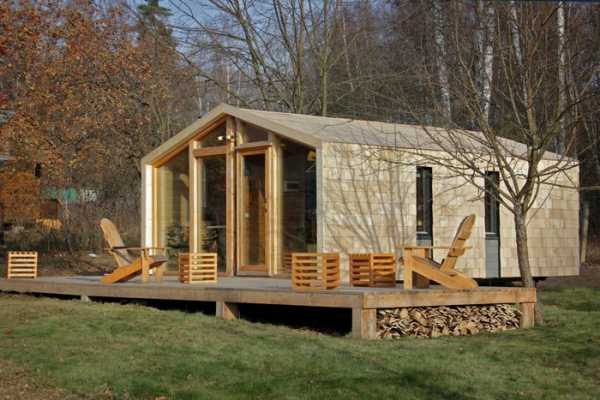

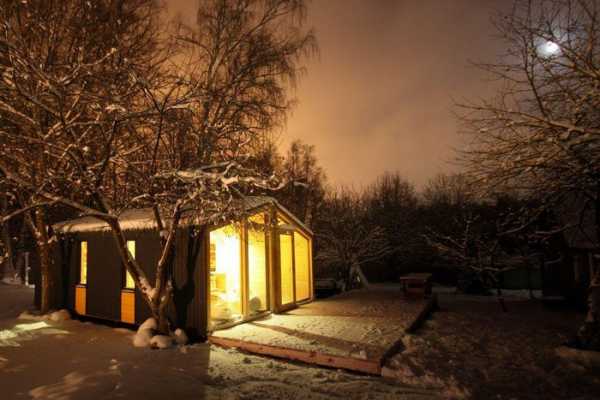

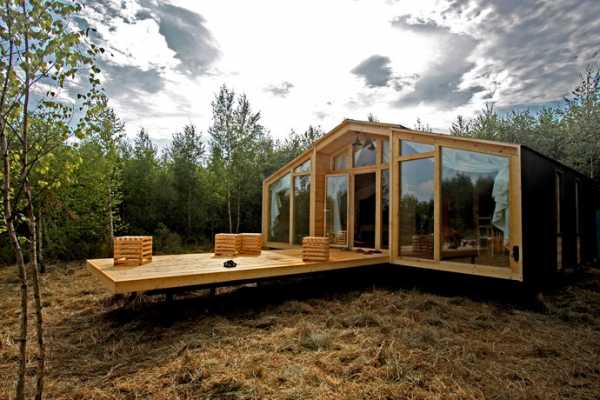

ДубльДом-40 (Double House 40) в России от BIO architects.

Этот проект — очередной вариант типового проекта, разработанного компанией BIO architects и рассчитанного на перевозку в готовом виде и установку на участке за один день.

За счёт центральной вставки между двумя типовыми модулями получилось сделать две отдельных комнаты, общую высоту внутри больше трёх метров и большое количество вариантов для внутренней планировки. По прежнему остался принцип открытости главного фасада и большой террасы, где приятно проводить время летом.

Внутренняя планировка теперь позволяет делать вход с двух сторон и располагать дом на участке так, чтобы основной вход был через глухой фасад, а терраса и большой витраж выходили на приватную часть участка, либо крутой склон с панорамными видами. Общая высота внутри дома теперь позволяет сделать антресольный этаж для спальни или детской зоны в центральной комнате, а в общем зале появилось место для большой люстры.

Ванная комната и кухня остались в прежней комплектации — в них по прежнему есть всё необходимое: душевая, рукомойник, унитаз и бойлер в ванной комнате и холодильник с плитой на кухне.

Название: ДубльДом-40 (Double House 40)
Расположение: Россия
Архитектура: Иван Овчинников, BIO architects
Сайт проекта: dubldom.ru
Строительство: 2014
Общая площадь: 40 м2
Фото: BIO architects
