Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.

Виды четырехскатных крыш

Содержание статьи

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

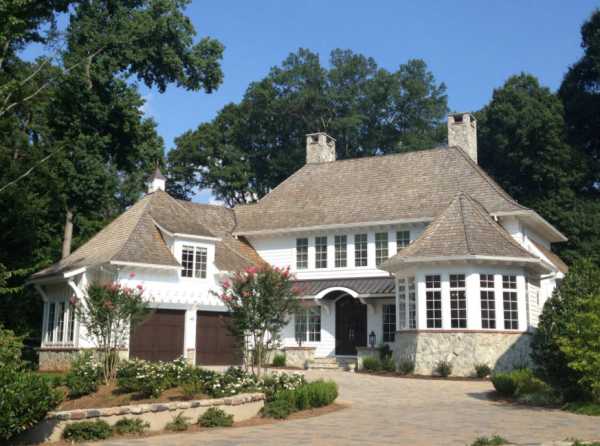

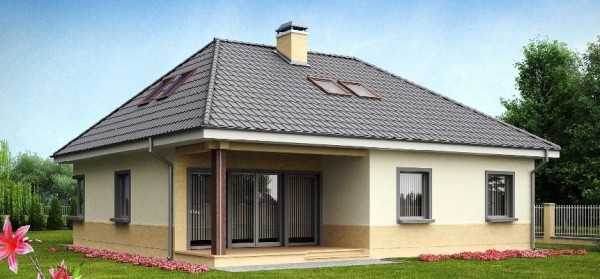

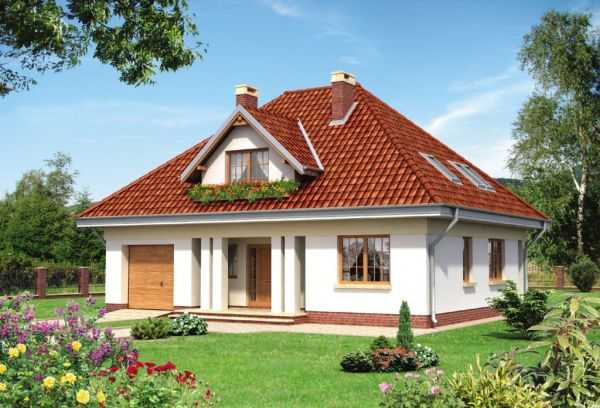

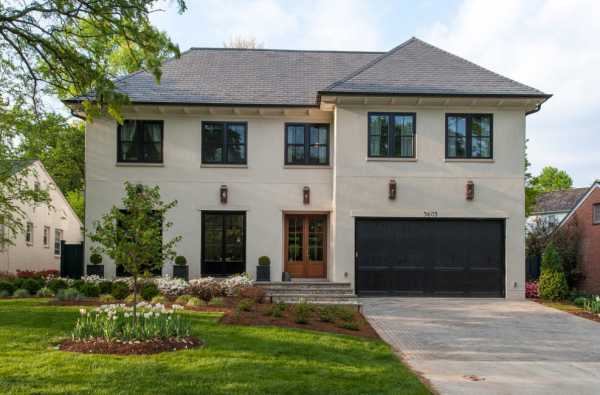

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

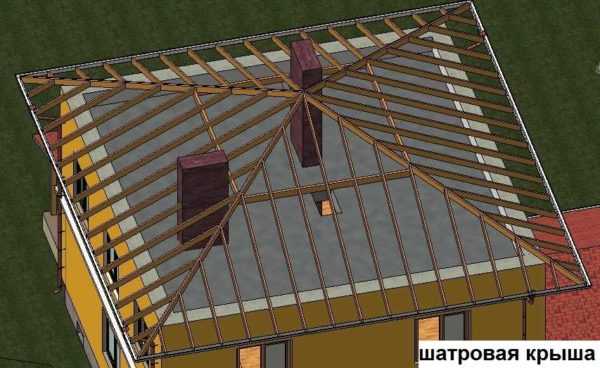

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

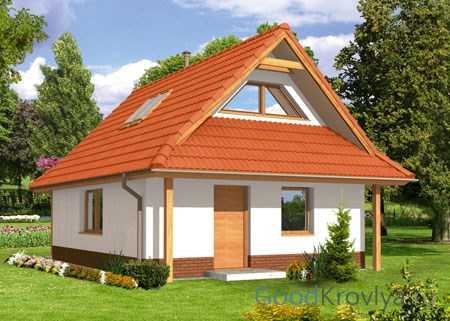

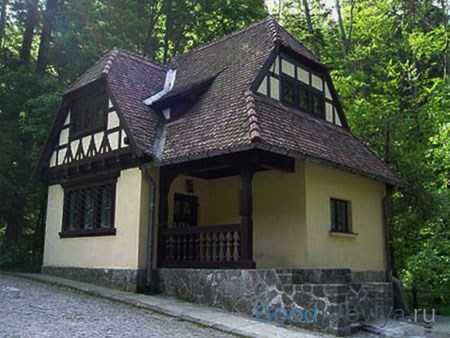

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

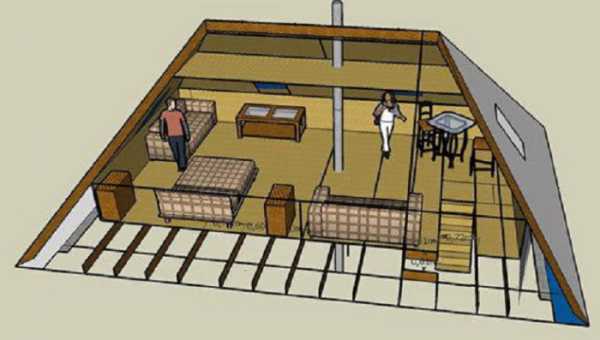

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

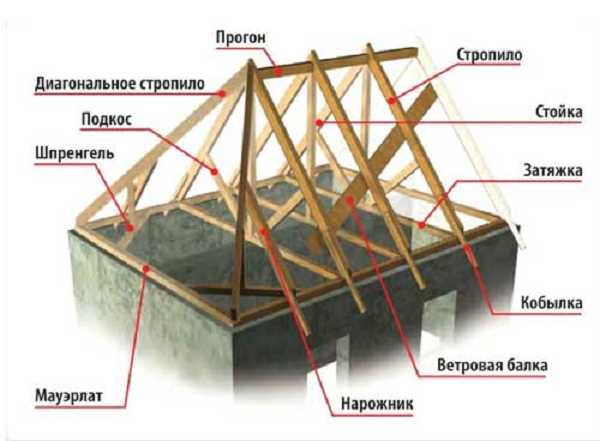

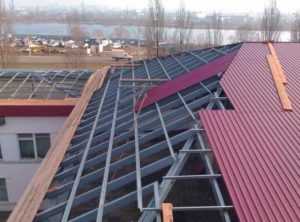

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

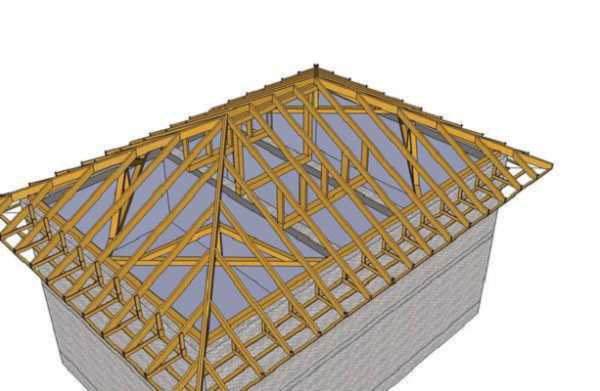

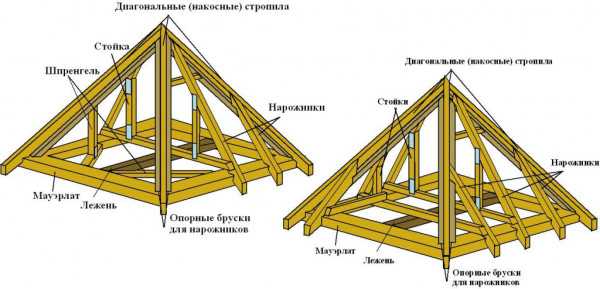

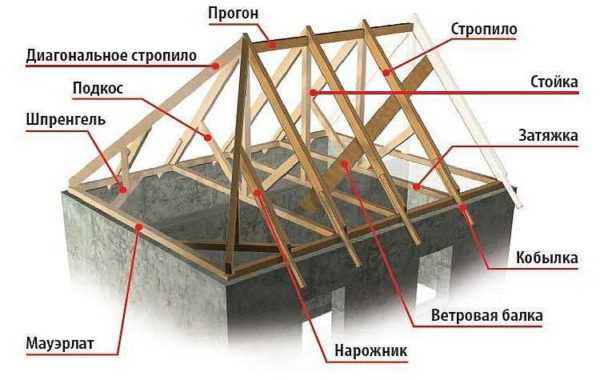

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

• Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
• При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
• При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

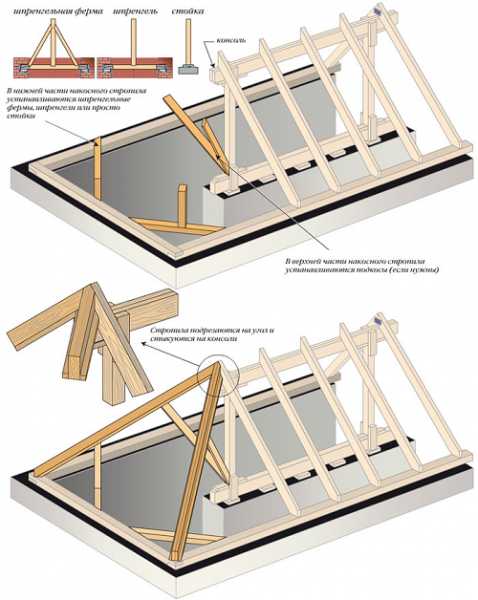

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

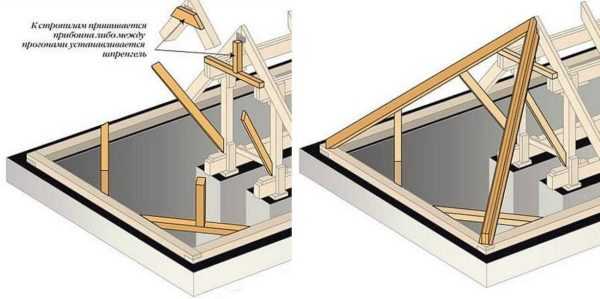

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

• Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
• Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).

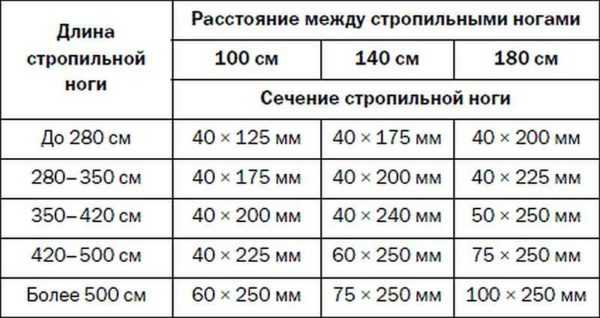

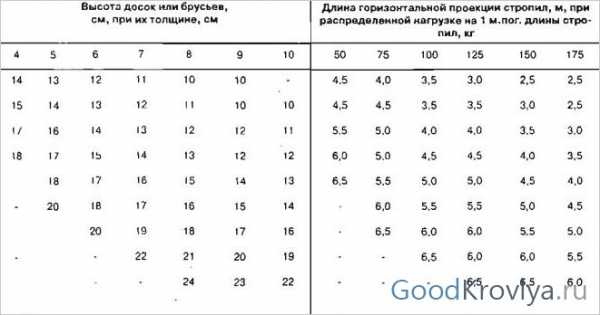

Чтобы не считать размеры балок, можно воспользоваться таблицей

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.

Способы крепления

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

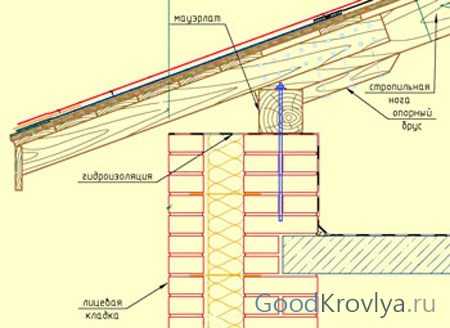

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.

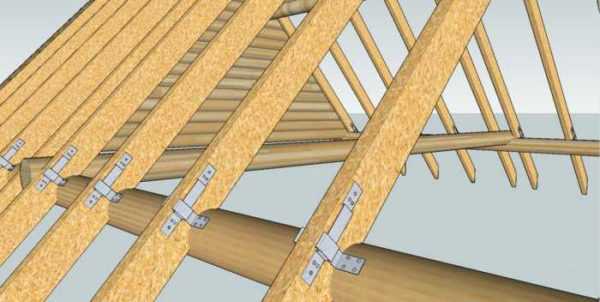

Скользящее крепление для стропил

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

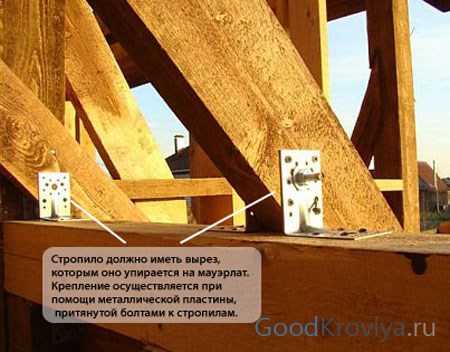

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

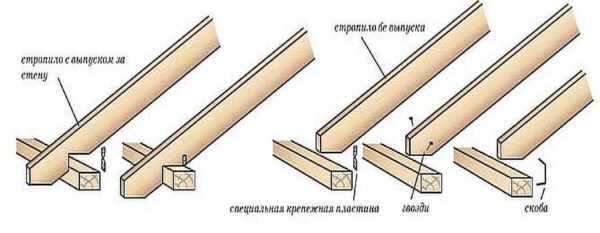

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

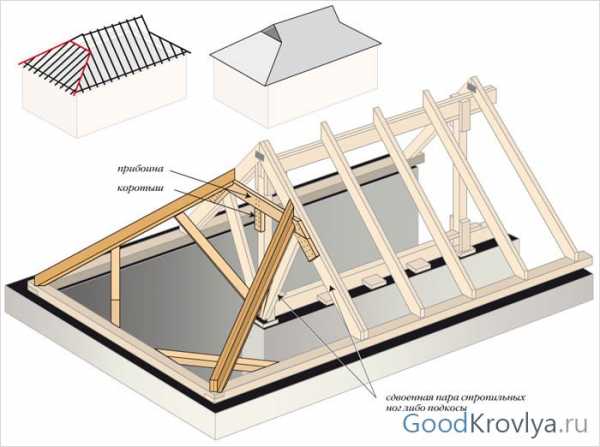

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

• Крайние стропила делают сдвоенными.
• Устанавливают подкосы из сдвоенных досок.  Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

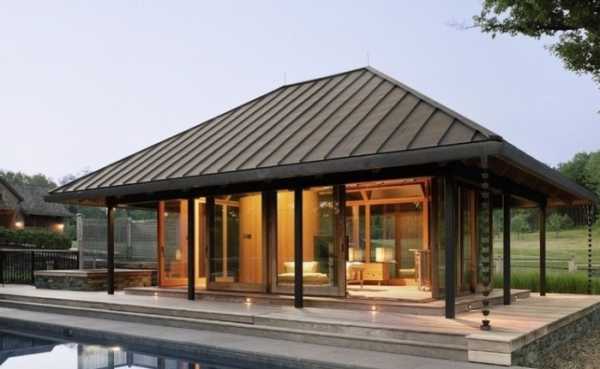

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

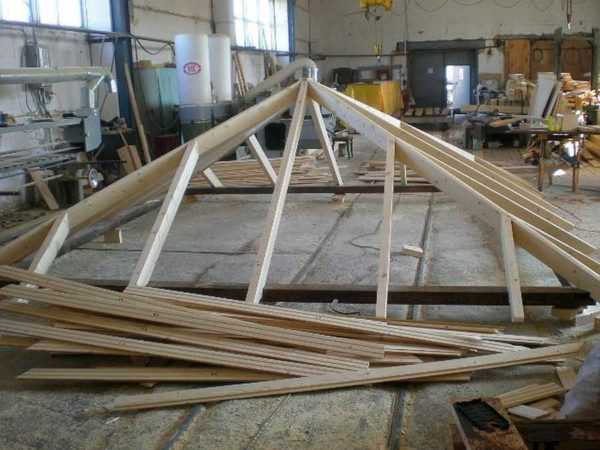

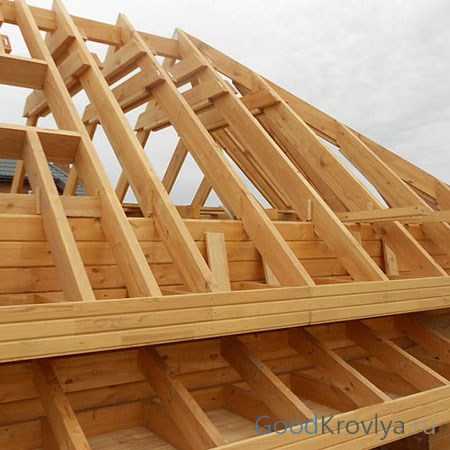

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

stroychik.ru

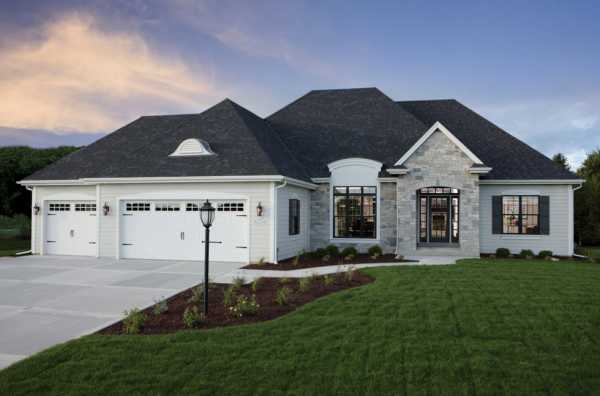

Четырехскатная крыша + фото

Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.

Чем дом с четырехскатной крышей лучше двухскатного варианта

Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:

• Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
• Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
• Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.

Важно! Конструкция крыши в четыре ската, в отличие от «двушки», обладает высокой степенью адаптации.

Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.

Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки – ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:

1. Для установки дополнительных двух скатов или вальм вместо фронтонов на коньковый прогон с каждой стороны установлены по два диагональных стропила или накосники;

2. Система диагональных стропильных ног поддерживается дополнительными силовыми элементами – шпренгельными опорами и нарожными стропилами. Накосные стропила в четырехскатной крыше длиннее, кроме того, на эти две балки приходится 90% всей нагрузки, приходящейся на вальму или скат, поэтому их усиливают и максимально укрепляют;
3. Центральный несущий элемент состоит из конькового бруса и системы вертикальных стоек, опирающихся на балки потолочного перекрытия, но чаще стойки опирают на уложенные под стропила затяжки. Зачастую затяжку выкладывают из бруса, опирающегося на нишу в кирпичной стене, чуть выше элементов потолочного перекрытия, но ниже плоскости мауэрлата.

Важно! Большинство элементов дополнительных скатов требуют очень тщательной подгонки, поэтому зачастую диагональные стропила и нарожники собирают с предварительным «прихватом» на саморезах, и только после окончательной регулировки заменяют болтовым соединением или сбивают гвоздями.

Четырехскатная крыша своими руками, последовательность работ

Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.

На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.

Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.

Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют  и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.

Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.

Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.

На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.

Завершающие операции

После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки – короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.

После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.

Заключение

Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.

bouw.ru

Вальмовые крыши частных домов: 100+ фото

Содержание

1. Достоинства
2. Недостатки
3. Виды
4. Расчеты
5. Нюансы по стропильной системе
6. Этапы монтажа

Внешний облик дома напрямую зависит от того, какая у него крыша, имеет ли она шикарный вид или нет. Однако не стоит забывать о том, что в первую очередь крыша должна выполнять не эстетическую функцию, а защитную. Конструкция вальмовой крыши очень популярна, особенно для одноэтажных домов, она является одним из видов четырехскатных крыш.

Достоинства

К преимуществам следует отнести:

• Неимение вертикальных торцевых стен и фронтона.
• Самое лучшее сопротивление действиям ветра.
• Меньше других типов крыш поддается разрушениям в участке карнизного свеса.
• Высокая жесткость благодаря угловым ребрам.
• Можно обустроить свесы, защищающие стены и фасад от влияний погоды (дождя или снега).
• Эстетически привлекательный внешний вид, солидность, торжественность.

Недостатки

В независимости от того, что имеется ряд достоинств вальмовой крыши, о недостатках также забывать нельзя. Одним из отрицательных качеств станет сложность монтажа такого типа крыши, ведь установить ее гораздо труднее, чем двухскатную. Из-за сложностей в установке логично, что и стоимость вальмовой крыши будет выше.

Также следует отметить то, что торцевые стороны крыши уменьшают чердачную площадь, поэтому сооружать мансарду под такой крышей не рекомендуют. Если же сделать здесь мансарду, то нужно особое внимание уделить окнам, так как они могут пропускать влагу, вследствие чего будут появляться лужи.

Виды

Традиционная вальмовая крыша оснащена прямыми стропилами и угловыми ребрами, идущими к самому коньку. Свесы кровли имеют единую высоту, установленную заранее. В целом же две плоскости крыши напоминают трапецию, а торцевые прилегают и внешне напоминают треугольник.

Вальмовая шатровая – это четырехскатная крыша, ребра которой сходятся в одну верхнюю точку. Датская или голландская полувальмовая – верхняя часть коротких скатов оснащена фронтонами.

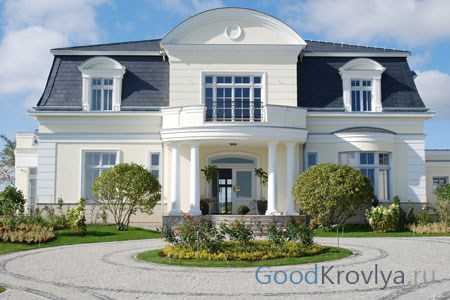

Вальмовая ломаная – четырехскатный вид крыши, что именуется мансардной крышей. Такой вид крыши является самым трудным в постройке и монтаже, но именно под ней можно расположить большую и просторную мансарду. Ломаная крыша самая дорогая, однако, ее использование наиболее рациональное.

Расчеты

Для того чтобы рассчитать площадь крыши в квадратных метрах нужно учесть:

• Длину ската от карниза до конька.
• Площадь, взяв во внимание трубу дымохода и окна в крыше.
• Свесы, паралеты и стены брандмауэра.
• Примыкания полотен (в случае рулонной кровли), а также стоячие фальцы.

Если кровельный материал, что используется для покрытия вальмовой крыши – металлочерепица, то длину скатов необходимо уменьшить на 0,7 метра.

Расчеты площади вальмовой крыши очень трудны, проводить их самостоятельно не рекомендуется. Лучше всего привлечь профессионалов, способных с помощью компьютерной программы точно рассчитать площадь, сделать замеры.

Для максимальной точности крышу условно разбивают на несколько частей, после чего считают площадь каждой из них и в итоге суммируют. Этот метод является оптимальным, так как он прост и надежен, возможность ошибки полностью исключается.

Правильный расчет площади влияет не только на прочность и надежность конструкции, но и на стоимость строительства, так как рассчитывается нужное количество всех материалов: древесины, кровельного покрытия и прочего.

Также важно учесть технические параметры покрытия, его толщину и длину. Все это напрямую влияет на вес кровельного покрытия, удобство его установки. Например, керамическая черепица тяжелая, необходимо создание стропил и монтаж обрешетки, а для гибкой черепицы все это не требуется, так как она имеет сравнительно небольшой вес.

Нюансы по стропильной системе

Стропильной системе и ее конструкции нужно уделить особое внимание, так как ее монтаж гораздо дороже и труднее, в сравнении с односкатной или двухскатной крышей. Данная конструкция нуждается в установке специальных стропил (накосных диагональных), ориентированных к углам стен.

Диагональные стропила гораздо длиннее стандартных, они опираются на стропила скатов (нарожники). Следовательно, из этого на эти стропила возлагается в 1,5 раза больше нагрузка, чем на традиционные стропила. В связи с этим нужно уделить особое внимание выбору древесины, что должна быть максимально качественной. Накосные стропила сооружают по методу спаривания, чтобы они могла справиться с нагрузкой, возлагаемой на них.

Процесс спаривания диагональных стропил позволит:

• Получить длинные неразрезные балки.
• Обрести высокую прочность, способную справится с нагрузками за счет двойного сечения.
• Унификация типоразмеров деталей, что используются.

Этапы монтажа

Последовательность сбора вальмовой крыши:

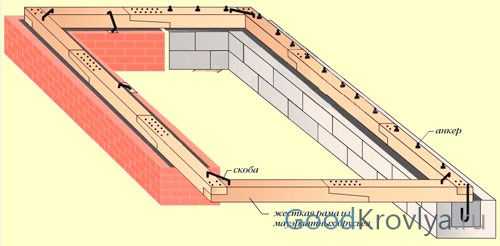

• Сооружение мауэрлата. Под этим понятием скрывается обычный брус из дерева, сечение которого составляет 100*100, 100*150 или 150*150 миллиметров. Важная особенность – брус должен быть цельным, сучки и трещины недопустимы.
• Крепление мауэрлата. Он соединяется по всей длине не встык, а в накладку, после чего углы крепятся металлическими уголками, пластинами и скобами.
• Монтаж конька, стоек и боковых балок. Идеальное соотношение ширины к высоте – 1:2. Таким образом, балки практически не будут деформироваться, смогут прослужить долгие годы. Стропильный брус выбирается аналогичным путем.
• Монтаж стропил и их обрезание по высоте. Установка накосных стропил с большим сечением.
• Установка рядовых стропил. Угловые стропила должны иметь большое сечение, так как они имеют повышенную нагрузку и должны качественно с ней справляться.
• Монтаж оставшихся стропил. Все они должны быть цельными или на их стыки устанавливают специальные накладки. Соединяют деревянные элементы внахлест с помощью металлических уголков. В месте соединения всех элементов нужно установить опорные врубки, укрепляющие конструкцию крыши.

После этого остается выбрать лишь тип кровли и приступать к финальным работам. Следует отметить, что процесс сбора каркаса крыши трудоемкий, требует особых знаний и навыков, поэтому лучше нанять профессионалов.

krov-torg.ru

виды конструкции + устройство своими руками

Четырехскатная кровля, называемая также вальмовой — очень популярна при сооружении индивидуального жилья во множестве государств-членов Евросоюза. Помимо, кстати, Скандинавии, похожей микроклиматом и ремонтными устоями с главной и северной Р Ф. Варяги, так же как и восточные славяне, предпочитали возводить из цельного дерева и организовывать простые двускатные крыши. Сегодня безграничной глобализации предрасположены все отрасли деятельности человека, также архитектура и строительство. Вальмовая мягкая кровля certainteed дома за городом сейчас понравилась обитателям бывших советских республик и стала важной частью пейзажа наших поселков и маленьких мегаполисов.

Видео-рекомендации по изоляции тепла скатной кровли

Превосходство и плохие качества системы

Необходимо отметить минусы и также плюсы четырехскатной кровли по сравнению с очень популярной и конструктивно обычный двускатной.

Превосходства вальмовой кровли:

• Правильно сконструированная и собранная вальмовая кровля благодаря отсутствия отвесных торцевых стен (фронтонов или щипцов) владеет невысоким сопротивлением воздушным потокам. Естественно, самым лучшим образом противостоит ураганным ветрам и меньше предрасположена распаду крыши в местах карнизных свесов (щипцовых не имеет).
• Четырехскатная кровля благодаря угловых ребер, сходящихся к опорной балке конька, имеет жёсткую систему и не предрасположена сколько-нибудь солидным деформированиям.
• Вальмовая кровля дает возможность сделать большие свесы со всех четырех сторон строения, таким образом защитив фасады от осадков.
• Четырехскатная кровля выполняет дом с мансардой зрительно более невысоким. Это важно, когда здание необходимо вмонтировать в существующую одноэтажную застройку, не нарушив равновесия и характера застройки.
• Вальмовая кровля красива. Правда и не все с данным согласны.

Четырехскатная кровля двухэтажного дома за городом. Большие свесы прекрасно оберегают стены от атмосферных осадков

Плохие качества вальмовой кровли:

• Кровля с четырьмя скатами тяжелее двускатной и, поэтому, дороже. Правда, нет необходимости в кладки кирпича фронтонов. И поэтому не факт, что вальма обойдется в большую сумму.

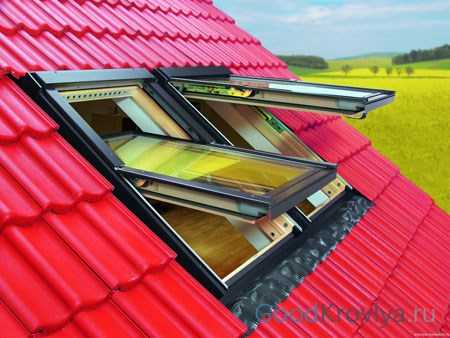

  Наклонные Окна для мансарды следует помнить закрывать во время хорошего дождя, по другому на полу будет лужа

• Скаты с каждой стороны «поглощают» часть площади чердака с коротких торцов. При устройстве мансарды это имеет большое значение.

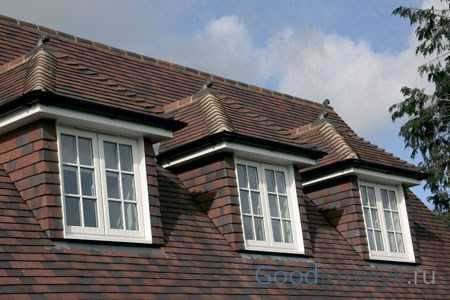

  Окно, вмонтированное в скат кровли, может быть и по вертикали. Данное окно называют «летучая мышь». Вмонтированное в крышу из гибкой черепицы, настоящего шифера или металлической черепицы, выглядит очень эффективно.

• Окна для мансарды, часто применяемые для освещения пространства под вальмой, имеют один, но важный минус: их необходимо обязательно закрывать перед ливнем. В другом случае на полу будет лужа. С обыкновенными, отвесными окнами, размещаемыми в стенках фронтона при 2-ух скатах, такой трудности нет. Правда, и в четырехскатную кровлю можно красиво вмонтировать отвесные окна.

Еще 1 способ встройки в кровлю полноценных окон.

Вариации четырехскатной кровли

• Традиционная кровля с четырьмя скатами подразумевает прямые, без переломов стропилины, угловые ребра начинаются от конька, все свесы располагаются на одной высоте.



  крыши и Основной тип. Две торцевые стороны имеют форму треугольника, другие две — трапеции. Большие свесы прекрасно оберегают фасад от осадков, да и возле дома можно спокойненько обойти в ливень.

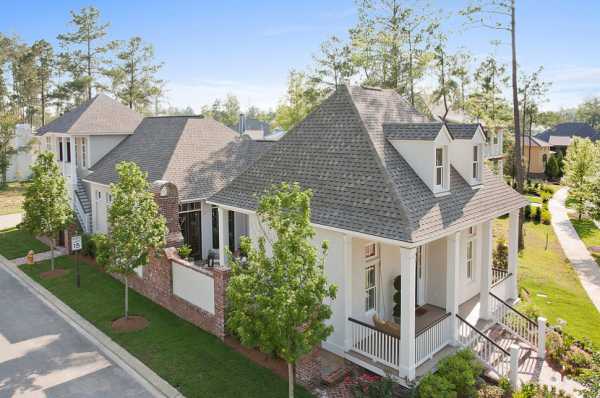

• Шатровая кровля является разновидностью четырехскатной, в какой все ребра сходятся в одной главной точке.



  Шатровая кровля лучше подходит для квадратного плана дома

• Датская вальмовая кровля — разновидность четырехскатной кровли с расположеными сверху коротких скатов фронтонами.



  Схема системы стропил датской четырехскатной кровли. Маленький щипец сверху короткого ската используют для проветривания или освещения.

• В датскую кровлю можно вмонтировать полноценные отвесные окна.



  Отвесные окна

• Еще одна разновидность трудоёмкой датской вальмовой кровли с 2-мя скатами в коротком срезе.



  Подобный тип кровли называют голландским

• Полувальмовая кровля (также именуемая полувальмовая с фронтоном) в действительности считается разновидностью двускатной, потому что все стропильные ноги, опирающиеся на мауэрлат, установлены на длинной стороне и параллельно один к одному.



  Полувальмовая кровля

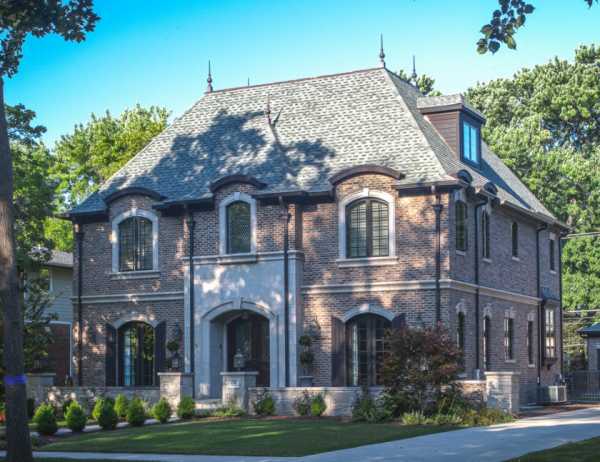

• Ломаная четырехскатная кровля еще называется мансардной вальмовой. Она тяжелее в производстве, но дает возможность отвести приличную площадь под помещения для жилья.



  Ломаная форма кровли дает возможность разумнее применять пространство мансарды, но обойдется дороже

• Ломаная четырехскатная кровля — характерная линия классической архитектуры Китая, Японии и Кореи. Только излом они выполняют не в ту сторону, в какую приучились мы.



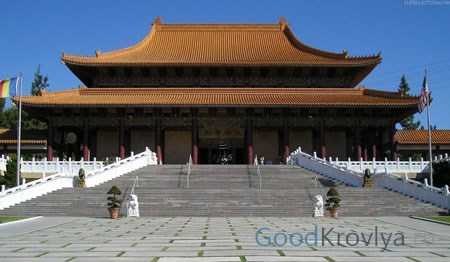

  Ломаная четырехскатная кровля

• Вальмовая кровля может быть не только четырехскатной, вероятны разные конфигурации различных видов систем.



  Комбинированный вид кровли, где объединена вальмовая и двухскатная система.

• Многоскатная вальмовая кровля



  Эта кровля вальмовая, но скатов значительно больше, чем четыре. Но принцип, по какому собирается система стропил — такой же, как у обычный четырехскатной.

Отличительные характеристики системы системы стропил

Рассмотрим, как выполнить четырехскатную кровлю самостоятельно, при этом обеспечив ее прочность и крепость. Подберём простую систему с главной опорой.

Так как только часть стропилин в главном разделе длинной стороны имеют полную длину и сходятся в зоне конька, не вся система стропил может быть перетянута затяжками — в зоне вальм они не заработает так, как в двускатной кровле. Также часто в борьбе за высоту чердачного этажа мауэрлат располагают намного выше поверхности пола и балок (затяжек). И поэтому исходить будем из того, что в нашем случае система стропил четырехскатной кровли не будет применять затяжки как компонент системы. Главную нагрузку в самом центре кровли будет нести балка, расположенная в зоне конька: на него будут опираться накосные и рядовые полноразмерные стропильные ноги.

Обычная система четырехскатной кровли с опорой в зоне конька

Коньковую опорную балку должны держать стойки. Чтоб воспринимать достаточно солидную нагрузку от них, в идеальном случае снизу обязана находиться внутренняя несущая стена. Если такой нет, балки перекрытия обязаны быть достаточно мощными, чтоб выдерживать вес главной части кровли. Например если цокольный этаж перекрыт сборными плитами из железобетона перекрытия, их несущей способности, в основном, достаточно и опоры стойки можно ставить на панели через горизонтальный брус из дерева.

Не обязательно опора обязана находится в зоне конька. Стойки могут находиться по сторонам от конька, другими словами территорий опирания, размещенных вдоль конька может быть две и больше.

На фотографии заметно, что конек не опирается на стойки.

Опирание конька выполняется по обоим сторонам вдоль конька на стойки. В этом случае стойки держат конкретно стропилины, балка не использовалась. Каждому стропильному бруску подходит собственная стойка. Достаточно крепкое решение.

Четырехскатную кровлю над маленьким строением можно установить без стоек

При маленьких пролетах (до 4 метров) можно обходится без стоек. Но если имеется возможность, хотя бы в территориях пересекания конька с накосами необходимо расположить по одной затяжке и стойке.

Маленькое строение перекрыто без применения стоек или затяжек

Система стропил шатровой кровли фактически похожа вальмовой четырехскатной. Только взамен конькового бруска рекомендуется установить главную опору. Или устроить закрытый опорный контур из балок и стоек.

Вариации системы стропил шатровой кровли. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно применять для различных типов вальмовых кровель.

Очерёдность монтаженесколько много кровли

В первую очередь, как и во всех вариантах крыш, устанавливается мауэрлат. Для домов из каркаса это верхняя обвязка панели стены, под срубы — верхний венец. Вместо мауэрлата применяют брус из дерева сечением от 10х10 см, зачастую не меньше 10х15 или 15х15 см. Нужно стремиться к тому, чтоб он был целостным по всей длине. Креплению бруска нужно выделить большое внимание. Для стены из камня прекрасным решением будет железобетонный монолитный пояс в зоне опирания мауэрлата с заблаговременно встроенными в него закладными деталями (шпильками с резьбой от М12 и выше). Если это не получается, нужно будет закрепить в кладке шпильки с металлическими распорными дюбелями.

Схема крепежа мауэрлата в кладку из камня

Соеденения мауэрлата по длине следует делать не встык, а в накладку, со множественными точками соединения. Прочно обязаны быть связаны углы пластинами из металла, уголками, скобками.

Схема месторасположения мауэрлата на поверхности стены. Посмотрите на стык компонентов и соединение углов. С правой стороны продемонстрирована установка бруска на монолитный пояс.

Второй шаг — установка стоек и монтаж опорного конькового или параллельных ему боковых балок. Для стоек, в основном, подбирают брусок 10х10-10х15 см, для балки более большого сечения: 8х16, 10х20 и больше. Идеальное соотношение ширины к высоте — 1/1,5-1/2, тогда балку поменьше крутит при высыхании. Это же правило правильно и для стропильного бруска.

Стойка и опорная балка в этом случае размещены паралельно коньку

В каркасно-щитовых зданиях опорные балки зачастую не используются, ставят только стойки с шажком стропилин. При любых обстоятельствах на конек ставят брусок, только меньшего сечения. Можно применять рядовой стропильный компонент. Конек опирают на не постоянные стойки, какие после снимают. Конек является направляющим компонентом для установки всей конструкции.

Ставятся стойки в доме по каркасной технологии. После того как провели монтажные работы стропилин их обрезают на нужной высоте.

Такой опорный контур ставят под шатровую кровлю, он заменяет главную опору

В третью очередь ставят угловые (накосные) стропилины. Нагрузки на них выше и сечение обязано быть выше. Правда порой любят сперва установить рядовые полной длины, и уж потом устанавливать накосы. Это непринципиально.

Система стропил вальмовой кровли сруба из дерева. В этом случае обошлись вообще без стоек, взамен этого перетянули часть сверху стропилин двойными в горизонтальном положении стяжками. Стропилины на стену сруба лучше устанавливать на скользящих опорах.

Сперва устанавливаются стойки и коньковая балка. Следующим шагом накосные стропилины, ставят рядовые. Угловые (накосные) стропилины устанавливаются из бруска того же сечения, что и другие. Это неверно. Нагрузка на него намного выше и сечение обязано быть мощнее.

Скользящие опоры — оптимальное решение крепежи стропилин к стенке для сруба

Потом устанавливаются оставшиеся стропильные ноги, также короткие. Сами стропилины обязаны быть целостными, в исключительном случае на стык нужно установит накладки длиной не меньше 1,5 метра и прикрепить их с двух сторон в нескольких точках. Соеденения элементов из дерева можно делать нахлестом, при помощи накладных пластин из металла. В территориях опирания стропилин на мауэрлат и балки следует делать опорные врубки и применять надежные элементы из металла.

Так скрепляют стропилины к мауэрлату и балкам

В согласии с таблицей можно примерно установить сечение бруса сделанного из дерева для стропильных ног.

Для углового стропилины полученное значение необходимо повысить не меньше чем в 1,5 раза

Система стропил готова. Сейчас нужно подобрать вид крыши и заняться устройством оптимального ему основания: сплошного настила или обрешетки, если необходимо контррейки и ветрозащиты.

Четырехскатная кровля собственными руками — выполнимая задача, как минимум, для простого в плане дома. Единые правила для всех видов вальмовой кровли: мауэрлат обязан быть прекрасно закреплён и совмещён на углах, начать необходимо с конька, стойки нуждаются в хорошем основании. Нужно обеспечить надежное опирание кровли при большом пролете и смотреть за надежностью всех соединений.

Фиксирование компонентов будет лучше при эксплуатации специализированных сегодняшних железных элементов крепежа для дерева, да и трудиться будет очень легко. Разумеется, нужно владеть хотя бы изначальными способностями плотницких работ. Сильно помогает присутствие электрического инструмента: дрели, дисковой или бензопилы. Также нужно запастись ручным инструментом: пилами, стамесками, молотками. Потребуются устройства для измерений: столярный уровень, отвес, рулетка, шнур.

certainteed.by

Четырехскатная крыша дома своими руками: расчет +Фото и Видео с мансардой и эркером

Друзья надеемся, что эта информация вам действительно будет интересной и полезной! Люди, затеявшие строительство какого либо строения, должны иметь понятие что для чего нужно, из каких деталей состоит строение, какие материалы им понадобятся и сколько стоит тот или иной материал.До начала строительства нужно разработать план строения и указать все параметры. Рассмотрим, одну из важных деталей строения и это будет  четырехскатная крыша и её стропильная система.

Конструкция четырехскатной крыши

Есть несколько видов крыш, наиболее эстетичной и долговечной является четырехскатная крыша.

Такая крыша устоит перед сильными ветрами, снегопадами и сильными ливнями. Четырёхскатная крыша по конструкции может быть не сложной и имеет некоторые элементы.

Отличается четырёхскатная крыша от двускатной крыши внешними данными и по конструкции. По конструкции четырёхскатная несколько сложнее, но для небольших строений вы ее сможете возвести самостоятельно.

Стандартная вальмовая крыша имеет трапециевидные скаты и треугольные скаты.

Полу вальмовая — два трапециевидных ската, два срезанных вальмовых. Данная конструкция дает возможность оборудовать в чердачном помещении мансарду с большими окнами.

Шатровая крыша имеет отличие от вальмовой крыши.

Сложная четырёхскатная имеет чердачные окна, ендовы.

Строительство данной крыши под силу только профессионалам, либо взять проект с расчетами материалов.

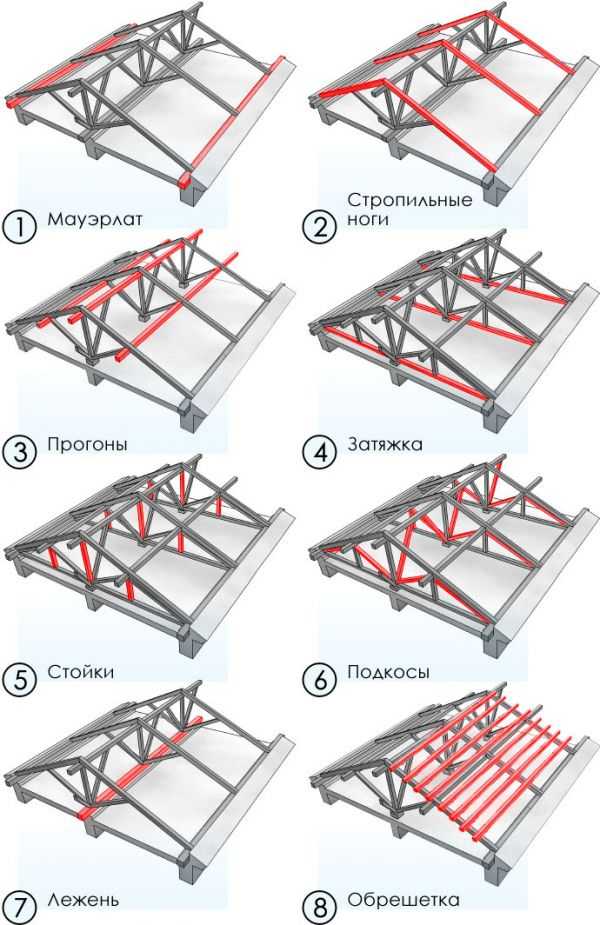

Четырёхскатная крыша включает те же детали что и двускатная крыша, но из-за некоторой сложности конструкции для ее строительства необходимы дополнительные детали каркаса.

Детали четырёхскатной крыши:

Мауэрлат — это помещенный на верхнюю часть основных стен брус;

Лежни – это опорные брусья, которые расположены внутри и уложены на несущие стены;

Стропила – это диагональные, накосные или боковые брусья;

Шпренгели и стойки – это опоры, которые подпирают стропильную конструкцию;

Прогон или коньковый брус — это горизонтальная подпорка для стропил, находящиеся сверху крыши;

Ригели и затяжки – это горизонтальные детали, которые соединяют боковые стропила;

Нарожники – детали, которые помещены на диагональные стропила;

Ветровые балки и подкосы – это распорки, которые увеличивают прочность крыши;

Кобылки – это доски, которые образуют нужный свес крыши.

От конструкции крыши зависит, какие детали могут использоваться при строительстве, например, карнизы над окнами или крыльцом, обрешётка.

Перед началом строительства необходимо произвести расчёты количества сырья, так же определится, какой будет крыша размером и формой, затем сделать чертёж.

Технология возведения.

Для распределения нагрузки стропильной системы и внешних факторов, на основные стены укладывают мауэрлат и лежни.

Для них используют брус сечением 100×150 мм или 150×120 мм, в некоторых случаях укладывают железобетонные балки.

• • Кладут брус на стены и присоединяют его при помощи специальных шпилек, эти шпильки встраивают ещё на стадии строительства стен, при строительстве деревянного дома опорой служит верхний венец.
  • Гидроизоляцию выполняют из рубероида, его укладывают по среди мауэрлата и стены.
  • На несущие перегородки укладывают лежни, на них в следствие установят опорные стойки. Стойки ставят на усиленные балки перекрытий, если внутренние перегородки строения отсутствуют.
  • Из досок сечением 50×200 изготавливают перекрытия, а из бруса сечением 100×200 мм или из двух досок выполняют балку, на которую ставят стойку, так как она несёт на себе повышенную нагрузку.
  • Опорные стойки ставят на балки перекрытий или лежни, их выравнивают при помощи отвеса, или водяного уровня, затем закрепляют на время подпорками из досок.
  • Стойки закрепляют к лежню или перекрытию уголком или металлическими накладками. В случае вальмовой крыши стойки устанавливают по центру в ряд. Шаг между ними должен составлять не больше двух метров. При строительстве шатровой крыши стойки устанавливают по диагональной линии от угла на одинаковом расстоянии. Высота стоек определяется проектом крыши.
  • Прогоны кладут на стойки. При строительстве вальмовой крыши простой конструкции —  это коньковый прогон, он уложен на стойки и формирует конёк крыши. В случае строительства шатровой крыши прогоны кладут на стойки в виде прямоугольника и крепят их на уголок саморезами.

Монтаж стропильной группы и обрешетки

На обычной вальмой крыше боковые стропила ставят так же, как насланные стропила на двускатной крыше.

К коньковому брусу в месте, где находится крайняя стойка, прикладывают доску шириной идентичной ширине доски стропил (150 мм) и по ней делают шаблон.

• На заготовке размечают верхнюю отметку и выпиливают.
• Затем заготовку прикладывают к коньку и отмечают нижний запил, он будет опираться на мауэрлат.
• В местах, где установлены боковые стропила, прикладывают шаблон к коньковому прогону, для подгонки каждого стропила.
• Подходящие по шаблону и размеченные стропила выпиливают. Готовые стропила устанавливают на коньковый прогон и мауэрлат и прикрепляют.

Расстояние между стропилами должно составлять от 0,5 до 1.5 м.

Из двух соединённых досок делают диагональные стропила, так они несут на себе повышенную нагрузку. Заготовку для диагональных стропил выполняют вышеприведённым способом.

Запилы на досках для диагональных стропил необходимо сделать под углом в 45 градусов к плоскости доски, так как снизу они опираются на угол мауэрлата, а сверху на стойку. Нарожниками заполняют пролёты между диагональными стропилами на вальмовых скатах.

• Нарожники размещают с расстоянием равным расстоянию между стропилами. Они опираются сверху на диагональное стропило, а снизу на мауэрлат. Для их изготовления берут не толстые доски так они, не несут на себе особой нагрузки.
• Шпренгели — вертикальные опоры их устанавливают для разгрузки нижней четверти диагональных стропил. Такие стойки устанавливают идентично коньковым стойкам.
• Подкосы устанавливают под боковые стропила, их упирают снизу в балку перекрытия или лежень, а сверху к горизонту под углом в 45 градусов в стропильную ногу.

Делаем обрешётку

Перекрывать четырёхскатную крышу, возможно, любым доступным материалом.

При перекрытии сложных крышЧ мягкую кровлю, в таком случае необходимо сделать обрешётку из фанеры.

От планировки дома и других факторов, зависит утепление крыши должно быть произведено согласно правилам

. Строительство четырёхскатной крыши дело не лёгкое, но если вы обладаете столярным мастерством, необходимыми навыками, инструментами и парой друзей, которые готовы прийти вам на помощь эта задача будет вам по силу.

Для своего строения вы можете выбрать другой вид крыши, а четырёхскатная крыша идеально подойдёт для большого дома.

Но прежде чем начать любое строительство, вам нужно будет опередить, что точно вы хотите построить и каким должно быть строение, выделить средства и определить примерное время для строительства.

Главное иметь силы, желание и средства. Желаем вам удачи и вдохновения!

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Четырехскатная крыша — фото вариантов и монтаж

Конструкция кровли, состоящая из четырех скатов, весьма популярна, она способна придать зданию оригинальный вид. В то же время такая крыша весьма функциональна, поскольку более равномерно распределяет ветровые и снеговые нагрузки на несущие конструкции здания. Применение в таких конструкциях мансардных и слуховых окон позволяет сделать строение оригинальным.

В то же время, несмотря на кажущуюся сложность в изготовлении, в таких устройствах нет ничего сложного, что позволяет выполнять их своими руками.
Крыша представляет собой верхнее строение здания, и поэтому скрепляется с ним в монолитное строение, для этого стропильная система соединяется с несущей конструкцией домов через мауэрлат.

Материалы

Стропильная система изготавливается, как правило, из древесины.

Для домов небольших и средних размеров применяется доска хвойных пород размером 150×50 мм, для четырехскатной крыши с длинными хребтовыми балками — 50×200 мм.

Диагональная (накосная) стропильная и хребтовая балки должны быть усилены, поскольку воспринимают все нагрузки на кровельный пирог. Используют для этих деталей брус 100×150 мм или сдвоенную доску.


Мауэрлат — объединяющая деталь между стенами дома и кровельным пирогом, крепится при помощи резьбовых шпилек, устанавливаемых в процессе кладки стен. Для придания конструкции дополнительной жесткости по углам устанавливаются раскосины. Кроме того, перпендикулярно короткой стороне дома по опорным простенкам устанавливается лежень из бруса 100×150 мм.
четырехскатной крыши» width=»600″ height=»387″ />

Порядок монтажа стропильной системы

Рассмотрим способы расчета стропил четырехскатной крыши дома и очередность сборки этого устройства:

1. Прежде всего, нужно определить длину хребтовой балки. При этом нужно учитывать угол наклона крыши по отношению к горизонту. Ее размер будет равен длине дома за вычетом двойной величины расстояния от мауэрлата до хребтовой балки. Эта величина зависит от угла наклона вальмовых скатов.
2. Сборку стоек и хребтовой балки можно производить на горизонтальной плоскости. При соединении деталей используются пластины и уголки, крепящиеся самонарезающими винтами длиной не менее 50 мм.
   четырехскатной крыши» width=»600″ height=»289″ />
3. Собранную конструкцию установить вертикально на лежень и закрепить временными укосинами. Проконтролировать вертикальность установки отвесом и уровнем, а также расположение относительно оси дома. Своими руками это выполнить сложно, необходимо привлечь помощника.
4. По месту вымеряется и вырезается диагональная стропильная балка. После ее установки, при необходимости, нужно внести коррективы и вырезать еще три таких детали и установить по своим местам. Временные крепления после этого можно удалить.
5. Следующим шагом будет установка перпендикулярных хребтовой балке стропил. Перед этим целесообразно сделать шаблон стропильной ноги, поскольку на ней нужно будет несколько запилов: — на месте крепления к хребтовой балке на мауэрлате. Не полагаясь на прочность крепления, соединения нужно выполнять на упор. Шаблон изготавливается их более легкой доски толщиной до 25 мм.
6. Установить стропильные ноги, для крепления применяются пластины и уголки. Расстояние между стропилами лучше принять равным размеру утепляющего материала, чтобы впоследствии без проблем можно было формировать кровельный пирог.
7. Накосные

В следующем видео показаны этапы монтажа четырехскатной крыши.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

виды, устройство, схемы и чертежи + фото

Двухскатная крыша представляет собой самый оптимальный вариант для выбора, не требующий больших расходов при проектировании и строительстве.

Ее формируют две наклонные поверхности, скаты, пересекающиеся под углом друг другу, в области конька.

Этот тип крыши обеспечивает надежную защиту дома от ветра, обильных осадков и давления снега при сильных снегопадах, стоит лишь найти оптимальный угол наклона двускатной крыши.

Двухскатная кровля достаточно просто собирается и к ней легко подобрать кровельный материал.

Содержание статьи

Виды двускатных крыш

• Симметричная двускатная представляет собой классический вариант. Нагрузка равномерно распределяется на опору крыши и несущие стены. Стропила не прогибаются и есть возможность установки подпорок и распорок почти в любой точке. Минус у этой конструкции один и крайне существенный при устройстве мансарды — острые углы “воруют” пространство, необходимое для создания полноценной комнаты.
• Асимметричная двускатная отличается от симметричной лишь тем, что конек крыши смещается в ту или иную сторону. Проектирование одного из углов более 45° позволяет создать достаточно просторную комнату на верхнем этаже. Но в то же время усложняются расчеты вследствие неравномерной нагрузки на мауэрлат и несущие стены.
• Ломаная двускатная дает возможность создания полноценного жилого помещения под крышей благодаря изломам на своих скатах. Поверхность скатов, сгибается посередине, образуя грани, делящие их на два прямоугольника. Потолок в мансарде получается высоким, появляется возможность ставить вертикальные окна. В целом комната становится уютнее, приобретая черты комфортного жилого помещения. Но этот проект требует существенного вложения средств ввиду необходимости приобретения качественной древесины, изолирующих, утепляющих и других строительных материалов. Несмотря на это, ломаная крыша со временем становится только популярнее, поскольку позволяет расширить жилую площадь, не затрагивая высоту. К тому же преимущество установки окон в скаты крыши убережет от лишних трат на электроэнергию.

Подробнее о видах крыш вы можете прочитать здесь.

Фото двухскатной крыши ниже:

Симметричная крыша

Асимметричная крыша

Ломаная крыша

Четырехскатная или двускатная кровля?

ВАЖНО!

При выборе крыши с двумя скатами или четырьмя, стоит обратить внимание на преимущества и недостатки обеих конструкций. Учитывайте то, что бывает двускатная крыша с разными скатами.

Преимущества двускатной крыши:

• Надежность и прочность конструкции с равномерным распределением нагрузки на опорные стены и фундамент;
• Возможность расположения инженерных систем дома на чердаке;
• Скаты не позволяют осадкам задерживаться на кровле;
• Восстановление поврежденных участков не требует больших затрат и ремонт легок в исполнении;

Недостатки двускатной крыши:

(могут возникнуть при устройстве мансарды)

• Устройство слуховых окон потребует дополнительных денежных вливаний;
• Укрепление стропил также потребует дополнительного финансирования;

ВНИМАНИЕ!

Пара скатов трапециевидной формы и пара скатов треугольной (или вальмы) формируют крышу о четырех скатах.

Преимущества четырехскатной крыши:

• Отсутствует надобность во фронтонах, поскольку окна устанавливаются непосредственно на скатах;
• Надежная конструкция крыши;
• Отличное сопротивление ветру и осадкам;
• Конвекция в помещении осуществляется по всей площади, в связи с чем тепло распределяется равномерно;

Недостатки четырехскатной крыши:

• Сложность проектирования;
• Устройство крыши смогут выполнить только профессионалы;
• Большой вес стропильной системы;

Произвести расчет стропильной системы вы можете здесь.

Оба варианта хороши по-своему. Вопрос выбора зависит лишь от Ваших индивидуальных потребностей и финансовых возможностей.

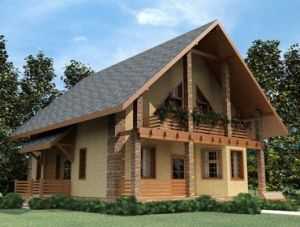

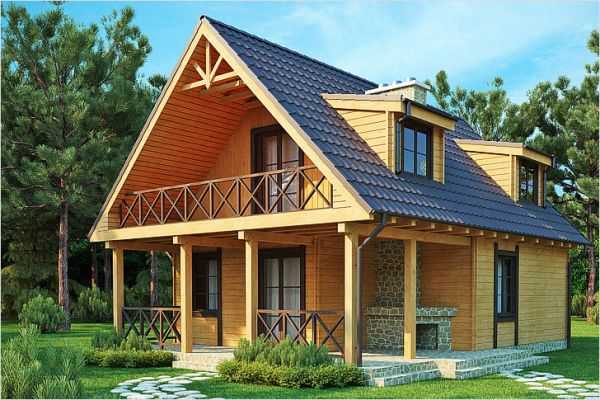

Дом с двускатной крышей

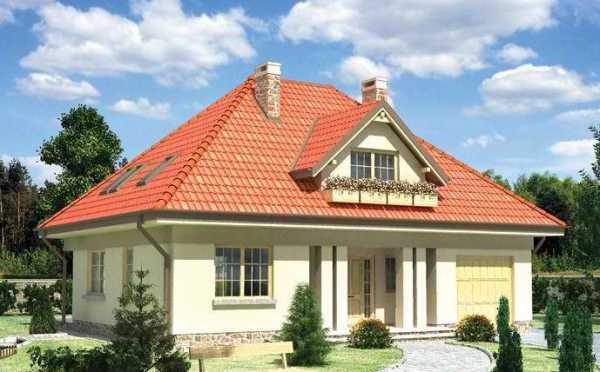

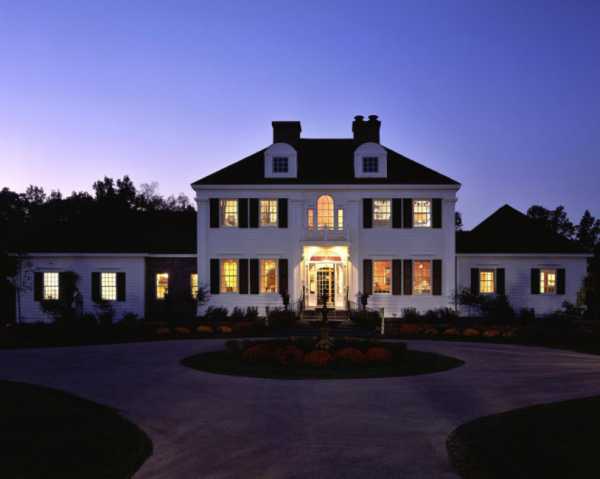

Дом с четырехскатной крышей

Устройство двускатной крыши

Предварительно необходимо разработать план, учесть климатические особенности местности и определиться с углом ската крыши.

Например, пологие крыши предпочтительнее для местности с сильными ветрами, а высокие крыши противостоят застою снега на поверхности при снегопадах.

Перед применением древесины ее обязательно необходимо обработать инсектицидными, противогрибковыми средствами и веществами, снижающими горючесть материала, а также дать ей высохнуть во избежание прогиба балок.

Работа начинается с устройства мауэрлата — опоры крыши, принимающей на себя всю тяжесть конструкции. Он представляет собой брус, накладываемый на несущие стены, на который затем укладывается вся стропильная конструкция.

На несущую стену под мауэрлат необходимо уложить отсечную гидроизоляцию.

Следующим этапом укладывается лежень, брус, служащий опорой стойкам стропил. Он принимает на себя всю нагрузку от них и распределяет по опорным стенам. Под ним необходимо провести двойную гидроизоляцию.

Затем идет очередь установки стоек и прогона. Для удобства желательно возвести леса. На них в ходе работы заранее прикрепляют стойки, на которые затем осуществляют монтаж прогонов.

После производят разметку стропильных ног и крепят их к конструкции;

ВАЖНО!

До окончательного закрепления стропилин конструкцию тщательно проверяют на наличие несоответствий.

В конце приступают к монтажу кобылок, формирующих карнизный свес.

Сборка может производиться как сверху дома, так и на земле, где возводится ферма, представляющая собой треугольник из стропильных ног и затяжек и других комплектующих, который затем поднимают наверх краном, лебедкой или, на крайний случай, с помощью двух наклонных досок и веревки и крепят к мауэрлату.

Более подробно про монтаж двускатной крыши вы можете прочитать здесь.

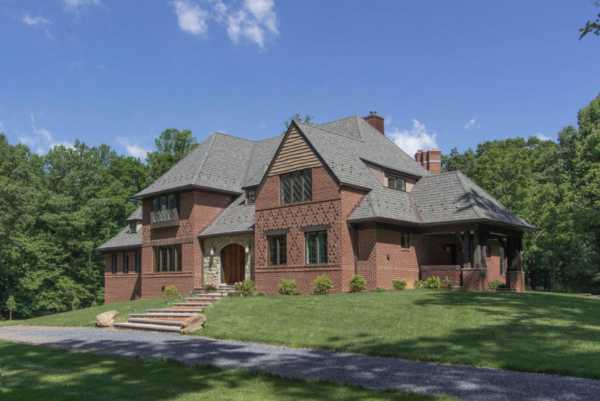

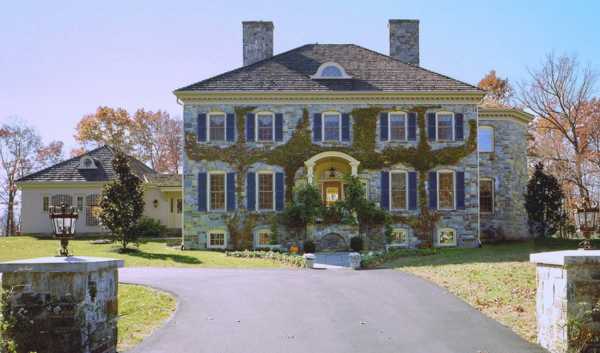

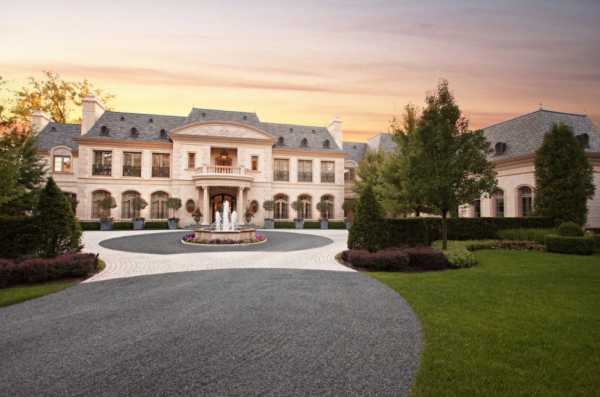

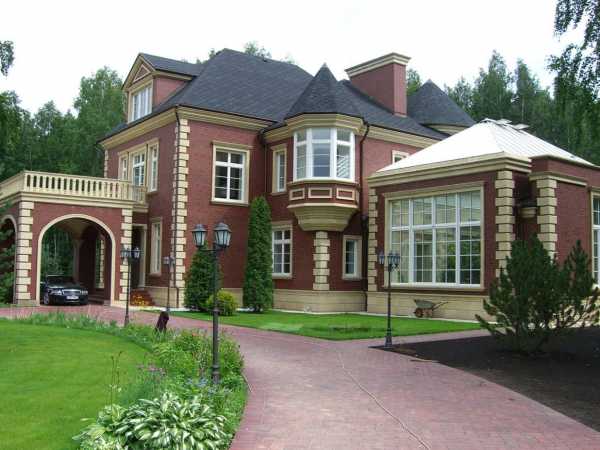

Двухскатные крыши частных домов фото:

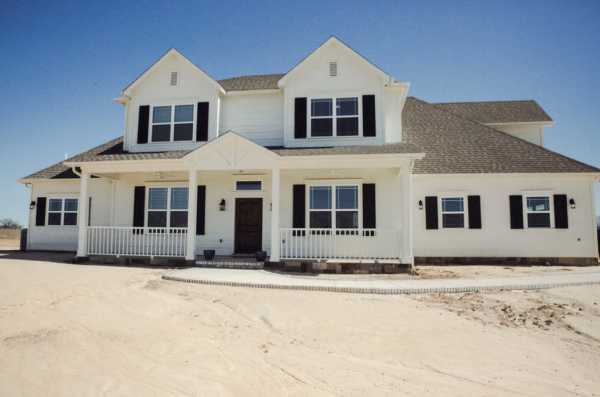

Тип дома с двускатной крышей

Одноэтажный дом с двускатной крышей

Основные составляющие стропильной системы двускатной крыши:

• Мауэрлат — брус, накладываемый на несущие стены и служащий опорой всей стропильной системе;
• Стропильная нога — составная часть, несущая на себе кровлю;
• Прогоны — элементы, располагающиеся поперек в середине стропильных ног, и под коньком;
• Затяжка — часть, объединяющая конструкцию у основания;
• Стойка — элемент опоры стропильной ноги. Также находится под коньком крыши;
• Подкосы — наклонные поддерживающие брусья, берущие начало у основания стойки и идущие к середине стропильной ноги;
• Лежень — служит опорой стойкам стропильных ног, дополнительно укрепляя конструкцию в случае ее расположения на двух пролетах.
• Обрешетка — доски, приколачиваемые поперечно стропильным ногам и представляющие собой основу под кровельный материал;
• Фронтон – это треугольный участок, образующийся между двумя скатами. Форма его зависит от конструкции стропил, климата и индивидуальных предпочтений, а размер его торцов от скатов и высоты самой стропильной конструкции. Основными составными частями фронтона являются коньковая доска, проходящая вдоль самой верхней части крыши, стропильные ноги и стальные шпильки. Фронтон защищает помещение от проникновения влаги, неблагоприятных атмосферных явлений, а также поддерживает тепловой режим помещения. Будучи опорой для балок перекрытия, он должен обладать достаточной прочностью в целях придания всей конструкции необходимой жесткости.

При проектировании дизайна мансардной крыши нужно:

• Точно рассчитать нагрузку на опорные стены и фундамент и не допустить ее превышения;
• Провести хорошую теплоизоляцию во избежание неравномерного прогревания помещения;
• Обеспечить хороший уровень звукоизоляции, подобрав подходящий кровельный материал.
• Обеспечить надежную гидроизоляцию;
• Применять легкие виды материалов для устройства интерьера комнаты и потолка;

В заключении, стоит отметить, что двускатная крыша является одним из самых простых вариантов. Ее вполне можно постараться сделать самостоятельно, что сэкономит Вам средства и подарит бесценный опыт.

Фото схем и чертежей ниже:

Схема двухскатной крыши

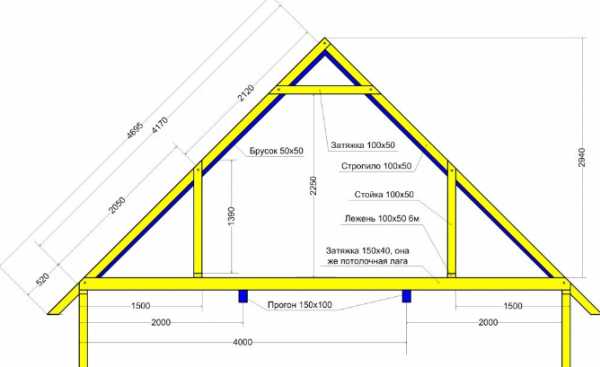

Чертеж двускатной крыши

Полезное видео

В этом видео вы узнаете все достоинства и недостатки двускатной и четырехскатной крыши:

expert-dacha.pro
