Деревянные перекрытия в доме своими руками: инструкция

Деревянные перекрытия в доме вполне возможно возвести своими руками. Такая конструкция считается одним из традиционных вариантов. Устраивают такие перекрытия при строительстве жилых зданий практически из любых материалов: кирпича, пенобетона, керамзитных блоков, и, конечно, актуальными они будут в деревянном доме. Как сделать их своими руками? Подробный ответ на этот вопрос можно будет найти в данной статье. Монтаж, утепление, звуко- и пароизоляция: мы рассмотрим важнейшие аспекты работы.

Междуэтажные, а также чердачные деревянные перекрытия в доме, выполненные из дерева, по своим конструктивным особенностям практически ничем не отличаются. Они состоят из деревянных балок, а также из межбалочного заполнения, которое представляет собой накат, выполненный из щитов или из дерева. Деревянные балки являются несущими конструкциями, которые производятся обычно из хвойных пород дерева. Это могут быть, к примеру, отесанные бревна, доски или брусья.

Шаг 1. Определение размеров используемых материалов и основных расстояний

Сечение балок определяется в зависимости от длины, а также от нагрузки, которая будет на них приходиться. Приблизительно, соотношение будет следующим: высота составляет 1/24 от длины, а ширина – приблизительно половину высоты.

Что же касается расстояния между балками (или, как принято говорить, размер шага укладки) – он определяется, исходя из данных о сечении материала, а также от длины пролета. Для удобства, это расстояние можно определить по соответствующей таблице.

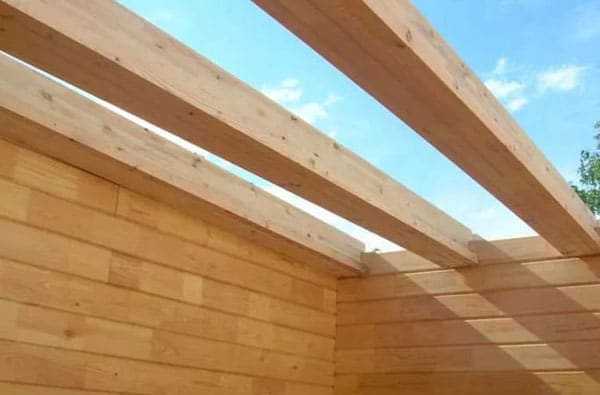

Шаг 2. Монтаж балок своими руками

После того, как вы определились со всеми размерами и расстояниями, настало время выполнять устройство балок. Для того чтобы использовать балки более тонкие и короткие, следует устроить также несущие перегородки. Нужно это и для того, чтобы минимизировать общую толщину перекрытия, выполненного из дерева.

Концы балок срезаются наискось, далее необходимо провести их антисептическую обработку, использовать специальные составы, которые надолго защитят дерево от самых разнообразных повреждений. Затем балки должны быть обернуты гидроизоляционным материалом – в два слоя и, наконец, заделаны в перегородки и в наружные стены жилого здания. Какой должна быть глубина заделки балок? По стандарту, не менее 180 сантиметров. Вместе с тем длина опорной части будет составлять порядка 150 сантиметров, а ширина зазора между стеной и торцом балки – около 3 сантиметров. Когда создается упор балок на внутренние стены, нужно обязательно подложить под них в два слоя рубероид или другие гидроизоляционные материалы. Торцы балок, обустраивая деревянное перекрытие, нужно оставить открытыми, их нельзя покрывать битумом или рубероидом, поскольку они должны «дышать».

С боков на балки набивают «черепные» бруски, сечение которых составляет 4х4 см или 5х5 см.

https://www.youtube.com/watch?t=1&v=F6cn3B0ehos

Шаг 3. Устройство наката

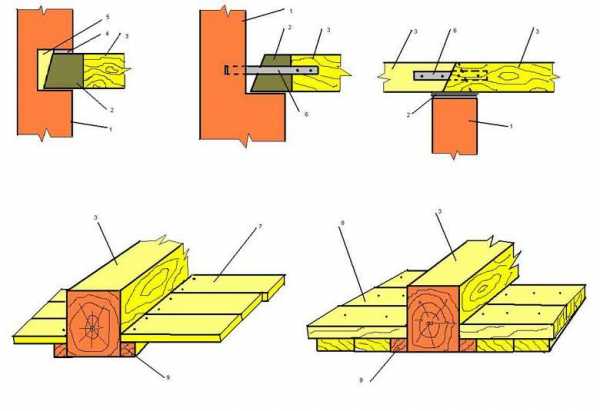

1 – Стена; 2 – Гидроизоляция; 3 – Балка; 4 – Монтажная пена; 5 – Утеплитель; 6 – Анкер; 7,8 – Накат; 9 – Черепной брусок.

Накат деревянных перекрытий обустраивается либо из ординарной доски, либо из двух рядом сбитых между собой перпендикулярно досок (щитов). Начиная устройство наката, следует обратить внимание на то, чтобы с нижней поверхностью балок низ наката был расположен в одной плоскости. Исключением может быть только тот случай, когда вы решили сделать стилизацию под старину, и балки в вашем доме получились несколько выступающие. Не забывайте о том, что любые деревянные элементы, которые вы используете при возведении вашего жилья, должны быть тщательным образом обработаны составами-антисептиками. Далее накат должен быть покрыт материалом для гидроизоляции, к примеру – рубероидом. Устройство его выполняется таким образом, чтобы гидроизоляция закрывала балку на половину высоты. Затем выполняется утепление: слой теплоизоляции- керамзита, пенопласта, каменной ваты и других материалов укладывается на гидроизоляцию.

Шаг 4. Утепление



1 – Балка; 2 – Черепной брусок; 3 – Накат с подшивкой; 4 – Пароизоляция; 5 – Утеплитель

То, насколько качественно осуществлено утепление, влияет не только на уровень теплопотерь в здании, но и на то, как долго будет служить стропильная система, а также на долговечность перекрытия кровли. Хорошая теплоизоляция должна сочетаться и с хорошей вентиляцией пространства на чердаке жилого дома.

Чаще всего утепление межэтажного перекрытия из дерева в доме производится с использованием плит из минеральной ваты. Материал как правило настилается между балками, либо на перекрытие. Укладывается материал, с помощью которого производится утепление, на полиэтиленовую пленку или другие пароизоляционные материалы (к примеру, на материал «Поликрафт»). У тех материалов, которые имеют фольгированную сторону, такая сторона должна быть снизу. Далее межбалочное пространство заполняется теплоизоляцией. Выполняя утепление своими руками, для того чтобы предотвратить потери тепла через так называемые «мостики холода», осуществляется еще и устройство дополнительного слоя материала-теплоизолятора, он кладется поверх балок.

Шаг 5. Звукоизоляция, подшивка потолка своими руками, работа с дымовыми трубами

После того, как накат установлен и выполнено утепление (материал размещен на балках), начинается следующий этап – устройство подшивки потолка. Сделать подшивку можно, например, из гипсокартонных плит стандартной толщины (9,5 мм). Устанавливаются такие плиты своими руками легко и оперативно, а поверхность будет ровной. Если вы хотите обустроить мансардную крышу в вашем доме своими руками, к балкам будет прибиваться пол из досок. В таком случае вместе с теплоизоляцией важно сделать и качественную, достаточную звукоизоляцию. Для этого специальные материалы, создающие звукоизоляционную прокладку, укладываются под доски пола. Дополнительную защиту от посторонних звуков и шумов также обеспечит хороший слой утеплителя.

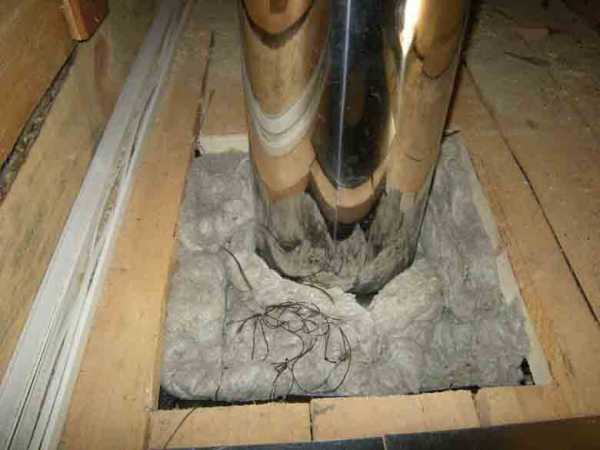

В тех местах, где проходят дымовые трубы, в деревянном перекрытии нужно будет оставить соответствующие отверстия: они обрамляются дополнительными балками, покороче. Эти балки будут опираться друг на друга при помощи специальных хомутов. Планируя устройство такой конструкции, имейте ввиду: расстояние от незащищенной наружной поверхности дымохода до балки должно составлять, как минимум, 40 сантиметров. Можно провести специальные мероприятия – устроить “песочницу”, теплоизоляцию или асбестовую прокладку в месте пересечения с перекрытием – тогда это расстояние можно сократить до 10-20 см.

Как можно убедиться, вполне возможно осуществить устройство своими руками деревянных перекрытий в загородном доме, их утепление, звукоизоляцию и другие сопутствующие работы. Главное – следовать всем указанным правилам и применять в работе исключительно качественные материалы.

domzastroika.ru

их устройство и монтаж своими руками

Преимущество многоэтажного дома очевидно – большая жилая площадь при тех же наружных габаритах. Образно говоря, поставив этаж на этаж, можно удвоить полезное пространство.

Это на самом деле несложно, единственное, что нужно заранее продумать, – конструкция перекрытий. Бетон создает избыточную нагрузку на стены, сталь сложно обрабатывать.

Деревянное перекрытие между этажами – это лучший выбор для загородного дома. Важно только точно рассчитать его параметры и выбрать качественные материалы.

Не забудь поделиться с друзьями!

Содержание статьи

Устройство перекрытий из дерева

Пожалуй, это лучший вид перекрытий, он выгодно отличается простотой изготовления и доступностью материалов. К тому же для его создания используется только дерево, что обеспечивает экологическую чистоту при достаточной надежности. Устройство перекрытия по деревянным балкам не отличается особой сложностью, основные его составляющие:

• несущие балки;
• направляющие бруски;
• черновой потолок;
• основа пола верхнего этажа;
• утеплитель;
• гидроизоляция;
• декоративное покрытие.

Необходимую прочность и надежность всей конструкции придаст брус. Он может быть сплошным или склеенным из нескольких слоев. Хорошая замена бруса – цельные бревна небольшого диаметра. Также основой конструкции могут послужить доски, но подобные перекрытия имеют существенные ограничения по длине пролета и нагрузке.

В принципе, балка может быть изготовлена из любой древесины, но лучше выбирать лиственницу или сосну. Дерево лиственных пород имеет несколько иную структуру и меньшее сопротивление на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.

На несущую конструкцию из параллельных балок монтируют основу будущего пола и потолка соответственно. Это может быть подготовленная доска или листовой материал на древесной основе. На готовую основу укладывают напольное покрытие (на втором этаже), а снизу делают полноценный потолок.

Особенностью подобной конструкции является свободное внутреннее пространство, которое необходимо использовать. Его заполняют любым материалом с теплоизолирующими или звукопоглощающими свойствами. Это поможет сохранить тепло в помещениях и обеспечит достаточный уровень звукоизоляции.

Выбор материала

Прежде всего, данная конструкция функциональна, следовательно, межэтажное перекрытие по деревянным балкам должно отличаться надежностью. Важно понимать, что оно должно не просто выдержать свою массу, но и массу мебели, расположенной на верхнем этаже, и вес находящихся там людей. Следовательно, к используемому материалу предъявляются высокие требования по качеству, особенно к балкам.

Как уже говорилось, лучшим материалом для балки является дерево хвойных пород. К выбору древесины стоит отнестись со всей возможной ответственностью. Основные требования к материалу:

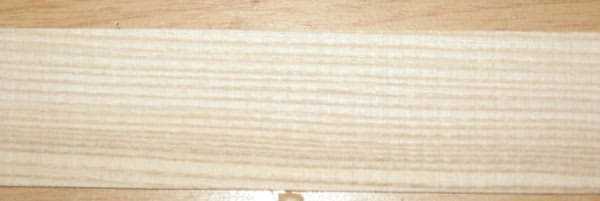

• минимальная влажность, ее значение не должно превышать 14%;

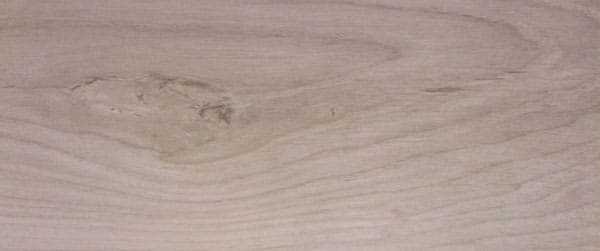

• минимум сучков на единицу длины;
• не должно быть ярко выраженного косослоя;
• отсутствие трещин, гнили, потемнений, следов деятельности вредителей.

Чтобы обеспечить долговечность перекрытия, все деревянные поверхности предварительно обрабатывают антисептиком и пропитывают специальными составами, снижающими горючесть материала. Это гарантирует долговечность конструкции и обезопасит от возгораний.

Разновидности перекрытий по способу крепления

Несущие брусья надежно фиксируются на стенах. Существует два основных способа их крепления: установка в гнездо или использование дополнительных крепежных элементов.

Установка брусьев в пазы

Данный метод отлично подходит для кирпичных домов, зданий из шлакоблока и тому подобных материалов. Для крепления балки нужно сделать выборку (паз) в стене. Размеры паза должны на 2–3 см превышать толщину и ширину бруса, глубина варьируется в интервале от 100 до 150 мм. Обеспечить гидроизоляцию соединения несложно с помощью обычного рубероида, им оборачивают концы балок, утапливаемые внутрь стены.

Использование металлических фиксаторов

Если нет возможности утопить балки в стену, можно использовать наружный крепеж из стали. Технически такой способ проще, но он обеспечивает меньшую прочность, следовательно, деревянное перекрытие выдержит меньшую нагрузку. Подобное навесное крепление может использоваться при создании небольших перекрытий или между первым этажом и чердаком (мансардой) садового домика.

В продажу поступают фиксаторы разной формы, одни рассчитаны на крепление к стене, другие монтируют на внутренние или наружные углы. С выбором оптимальной конфигурации поддерживающих элементов проблем точно не возникнет.

Основные параметры бруса для балок

Параметры балок напрямую зависят от геометрических размеров помещений нижнего и верхнего этажа, их предполагаемого назначения. Расчет параметров – это важный этап в создании междуэтажного перекрытия, во многом от него зависит надежность и долговечности всей конструкции.

Форма и сечение

Брус прямоугольного сечения видится оптимальным материалом для изготовления балок. Установленный на ребро, он имеет достаточный запас прочности, высокую надежность. Иногда в качестве несущих конструкций используют кругляк или пиломатериал специфических профилей, к примеру, двутаврового сечения.

Точные параметры бруса напрямую зависят от предполагаемой нагрузки, длины пролета и расстояния между соседними балками. Кстати, вовсе не обязательно самому рассчитывать все параметры, можно воспользоваться готовыми таблицами и диаграммами.

Расчет длины

Вычислить длину балки просто – это ширина пролета плюс допуски на заделку в пазы. Вне зависимости от сечения не рекомендуется делать пролеты шириной более 6 м, это неминуемо вызовет провисание, которое может закончиться аварией. Если же необходимо изготовить деревянное перекрытие большего размера, можно выйти из положения, установив опоры и подпорки в виде колонн из того же бруса.

Количество материала

Для простоты подсчета количества материала нелишним будет набросать схему будущего перекрытия. При этом надо учитывать, что расстояние от крайних балок до стены будет равняться примерно 50 мм, а остальные будут равномерно уложены между ними с одинаковым интервалом (0,5–1,0 м).

Этапы изготовления межэтажного перекрытия

После того как расчеты выполнены, материал закуплен, можно переходить непосредственно к монтажу деревянного перекрытия. Процесс его изготовления – дело не очень сложное, но, чтобы облегчить работу, желательно делать все с помощником, особенно это актуально при изготовлении перекрытий большой ширины.

Монтаж балок

Оптимальным вариантом для жилого дома с полноценным вторым этажом можно считать установку балок в пазы. Проделать пазы можно как на этапе строительства, что гораздо проще, так и после возведения здания. Работу начинают с крайних балок, которые будут расположены в непосредственной близости от боковых стен.

Из бруса вырезают заготовку нужной длины, концы подрезают дисковой пилой или ручной ножовкой под углом примерно в 60 градусов. Особая точность не нужна, важно создать древесине условия для дыхания.

Обратите внимание! Часть бруса, которая будет скрыта в стене, пропитывается битумной мастикой (за исключением торца) и обматывается рубероидом.

Балку вводят в паз, под нее подкладывают дощечку толщиной 20–30 мм. С помощью уровня контролируют правильность установки, балка должна лежать строго горизонтально. Первую и каждую пятую балку дополнительно фиксируют с помощью анкерных болтов или стальных накладок.

Данную процедуру повторяют с другой крайней балкой. Чтобы контролировать плоскость, между крайними балками временно укладывают доску, поверх нее – обычный строительный уровень. Благодаря этой простой конструкции легко подобрать толщину подкладки к каждому последующему брусу.

Черепной брусок

Черепной брусок – рейки с сечением примерно 50 х 50 мм, которые крепят с обеих сторон балки. Его задача удерживать накат, используемый в качестве чернового потолка. Использовать брусок целесообразно только в том случае, когда монтаж потолка ведется сверху.

Рейки вырезают по длине балки, фиксируют с помощью саморезов. На них крепят накат. Подобный способ отличается простотой и не требует чрезмерных физических усилий, нет необходимости держать детали чернового потолка на весу, но он существенно уменьшает пространство внутри перекрытия, которое можно использовать для укладки утеплителя и звукоизоляции.

Если перекрытие монтируется снизу, технологию работы можно существенно упростить, обойтись без черепного бруска, тогда накат будет крепиться с помощью саморезов непосредственно к балкам.

Создание чернового потолка

В большинстве случаев для создания основы потолка удобно использовать листовой материал на древесной основе. Его просто крепить, он прочный. Для работы достаточно вооружиться шуруповертом и саморезами.

При использовании черепного бруска материал режут на полосы, шириной равные пролету, укладывают, фиксируя саморезами. Если черепной брусок не устанавливается, можно использовать материал произвольного размера, единственное условие – надо следить за тем, чтобы соседние плиты сходились на балке.

Теплоизоляция и пароизоляция

Даже если создается перекрытие между жилыми этажами, внутри стоит проложить теплоизоляционный материал, лучше всего минеральную вату. Она полностью заполнит пространство, сбережет тепло и станет хорошей защитой от шума.

Под утеплитель, особенно если на нижнем этаже расположена кухня, ванная или другое помещение с высокой влажностью, нужно уложить слой пароизоляции. Она убережет перекрытие от попадания пара, защитит дерево от влаги, которая будет конденсироваться внутри. Листы укладывают внахлест, стыки дополнительно фиксируют строительным скотчем.

Гидроизоляция

Поверх готового изоляционного пирога укладывают пленку гидроизоляции. Ее задача – преградить путь влаге сверху, не дать ей просочиться к уплотнителю. Края пленки должны заходить друг на друга не менее чем на 10 см с каждой стороны. Дополнительную защиту от возможных протеканий, как в случае с пароизоляцией, обеспечит строительный скотч.

Черновой пол следующего этажа

Для создания основы под напольное покрытие могут быть использованы доска, многослойная фанера, листы ОСП, ДСП достаточной толщины. Под выбранный материал подбирают крепеж, для плит это саморезы, для досок подойдут гвозди. Работая с листовым материалом, как и при создании чернового потолка, нужно следить за тем, чтобы плиты стыковались только на балках.

Финишная обшивка пола и потолка

Собственно, работа почти закончена, остается только обшивка. Тут методика зависит исключительно от выбранного материала. Пол верхнего этажа можно покрыть бюджетным линолеумом, элитным паркетом или выбрать золотую середину – ламинат. Материалом для потолка может послужить гипсокартон с последующей покраской, потолочные панели из пластика, вагонка.

Перекрытие из дерева – это лучший выбор для загородного дома. Его легко монтировать, оно отличается прочностью и долговечностью. Это именно то перекрытие, которое можно сделать своими руками. Оно долго прослужит, не требует особого ухода, а благодаря исключительно природным материалам это отличное решение для детской комнаты, ее можно сделать как на верхнем этаже, так и на нижнем.

drevogid.com

Деревянные перекрытия в доме — Всё о строительстве дома

Как сделать межэтажные деревянные перекрытия в домах из кирпича и дерева

Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.

Содержание

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

Перекрытие в доме

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

• для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
• для не нагружаемого чердачного помещения 130-150 кг/м²;
• для используемого чердачного помещения до 250 кг/м².

Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

Распределение балок под перекрытие

Брусы необходимо тщательно распределять, располагая их строго горизонтально и параллельно относительно друг друга. Шаг размещения брусков или досок должен быть по всей площади одинаковый.

Допускаемый прогиб настила не должен превышать 1/350 длины балки, то есть на 3,5 м длины балки величина прогиба не должна быть более 10 мм. Если пролет велик, а сечение для создания необходимой прочности недостаточно, можно установить вертикальные колонны и построить дополнительно несущие стены. При монтаже добавочных колонн или несущих стен используют специальный перфорированный крепеж.

В местах соприкосновения слег с несущими элементами нужно стелить изолирующие материалы, к которым, например, относится демпферная лента. Можно использовать несколько слоев рубероида или листовой резины, что также послужит гидроизоляцией.

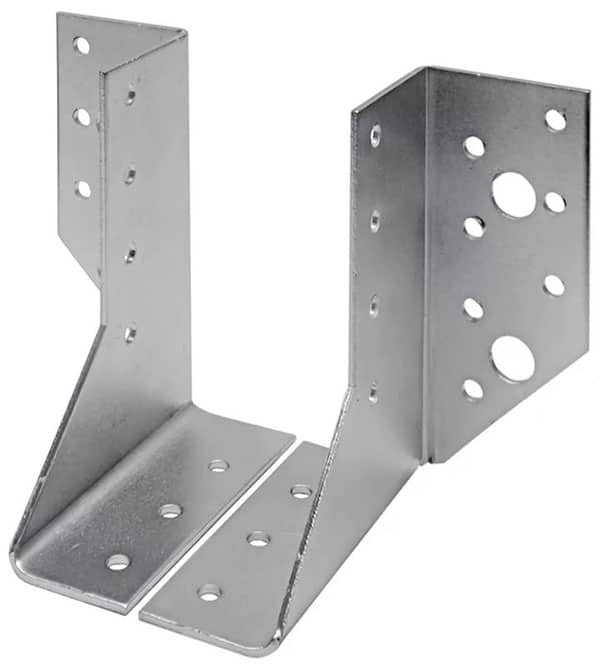

Перфорированная опора бруса

Часто стали использовать специальные кронштейны из перфорированного металла, благодаря которым монтаж балок можно выполнять встык с несущей стеной, собирать узлы стыковки ригелей и коротких брусков. К примеру, становится понятно, как сделать перекрытие второго этажа с проемом для расположения лестничного марша или проходом для дымохода.

У такого соединения имеются определенные достоинства:

• Т-образный узел отличается надежностью;
• монтаж делается быстро и без вырубки посадочного места в брусе, что сохраняет прочность конструкции;
• в стене нет необходимости создавать полость для упора балки, что не нарушает теплоизоляционных свойств стены;
• становится возможным использовать балки меньшей длины, чем ширина закрываемого проема.

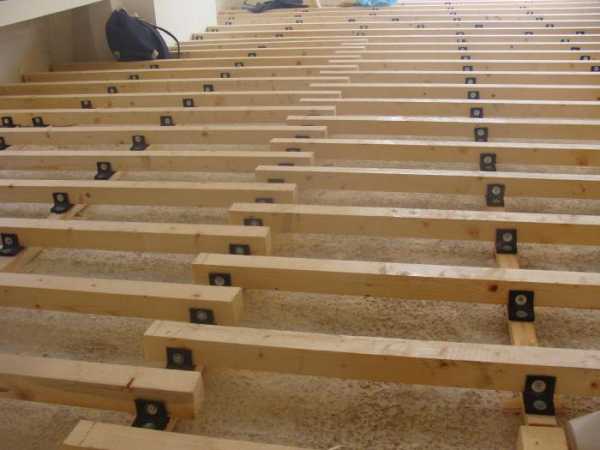

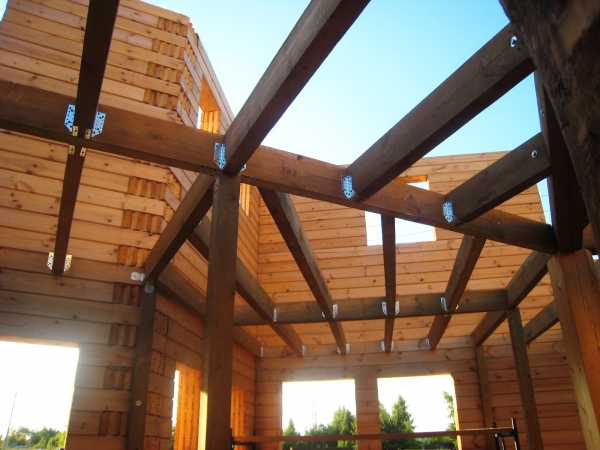

Вариант монтажа с опорами

Далее крепят на установленные слеги настил с необходимыми слоями утеплителя. Количество слоев утеплителя и тип используемых материалов зависит от вида перекрытия.

Виды перекрытий и их устройство

В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.

Существует следующее подразделение несущих сводов по видам:

1. Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
2. Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
3. Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

Чердачное перекрытие из двутавровых балок

В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.

Устройство деревянного перекрытия

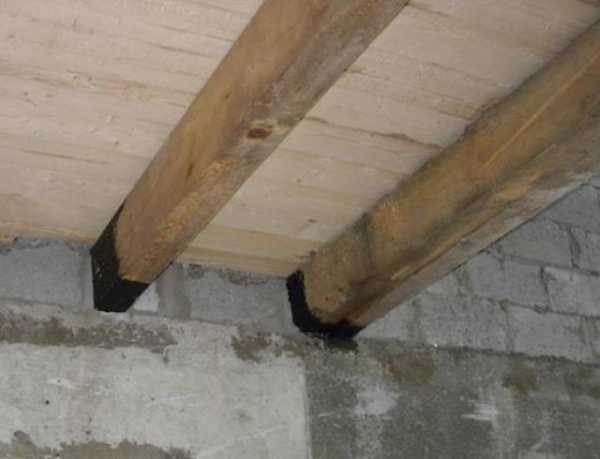

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

Выполнение среза конца балки

1. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
2. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.

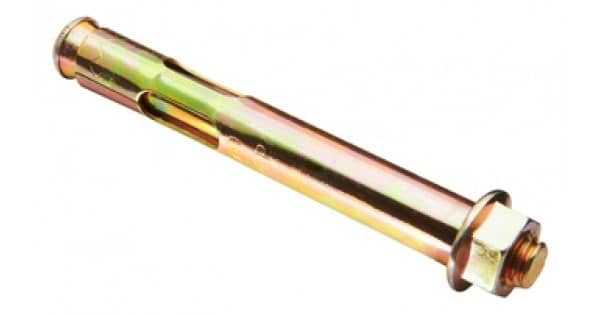

3. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.



1. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
2. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
3. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
4. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
5. Поверх утеплителя крепят лаги с шагом 50-70 см.
6. К лагам прибивают струганные доски.
7. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
8. Выполняют окончательную отделку напольного покрытия и потолка.

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

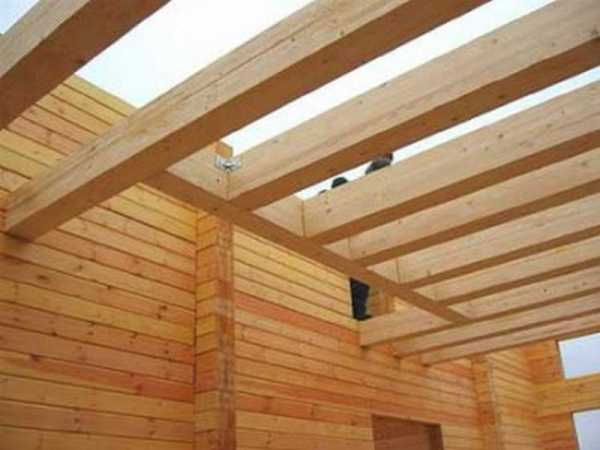

Ниши для перекрытий в деревянных стенах

Поэтапный монтаж пола в деревянном доме:

1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

Пример монтажа перекрытия в стене из газобетона

Главной особенностью является то, что газобетон при всех своих положительных свойствах не обладает достаточной прочностью. Из-за этого не рекомендуется из обычного газобетона возводить строения, имеющие больше двух этажей.

Устройство деревянного перекрытия между этажами

Для монтажа настилов между этажами, особенно когда необходимо смонтировать перекрытие 2 этажа дома из газобетона, заранее подготавливают армированную опору из железобетонного пояса, расположенного по периметру здания или помещения.

Этапы работ своими руками:

1. Концы балок необходимо подпилить под углом в 60°-70°, создавая дополнительную полость для вентиляции после установки.
2. Далее бруски в месте контакта со стеной оборачивают рубероидом, предотвращающим истирание упора конструкции. Торец необходимо оставить открытым для удаления влаги из древесины при вентиляции.
3. Создавая ниши для укладки слег, необходимо рассчитать их размер так, чтобы зазор между деревом и стеной сверху был не менее 50 мм. После укладки балки в этот зазор укладывают утеплитель, к примеру, минеральную вату.
4. Монтаж начинают с крайних брусков, монтируя перекрытие по деревянным балкам. Затем устанавливают промежуточные слеги, проверяя правильность установки по строительному уровню.
5. Балочный свод фиксируют к армированному поясу с использованием металлических уголков, шпилек либо специальных пластин.
6. Следующим этапом выполняют монтаж досок и брусков, закрепляемых снизу балок.
7. После фиксации нижнего слоя конструкции распределяют изоляционный слой, подбирая его свойства в зависимости от типа перекрытия – обеспечение теплоизоляции, улучшение звукоизоляции или гидроизоляции.

Отделка пола по балкам

В завершении сверху настилают лаги, на которых монтируют чистовой пол. Нижнюю часть свода также облагораживают, обшивая вагонкой, ДВП, фанерой либо другим отделочным материалом.

Из всех видов перекрытий созданные из дерева более предпочтительны при возведении дома собственными силами – деревянные межэтажные конструкции требуют меньше затрат и не отличаются большой трудоемкостью. Используя лесоматериалы, можно возводить перекрытия любого вида – межэтажные, чердачные или подвальные (цокольные). Необходимо лишь правильно рассчитать нагрузку и грамотно выбрать пиломатериал для строительства, что обеспечит крепость и долговечность конструкции.

Рекомендуем похожие статьи

Утеплитель для труб: обзор теплоизоляционных материалов, сравниваем, выбираем

Перекрытия между этажами в частном доме: виды и технология строительства

Перекрытия между этажами в частном доме представляют собой сооружения, которые разделяют помещения по высоте, образуя этажи. Данные конструкции отделяют подвальные и чердачные помещения от основных. Они должны иметь достаточную прочность, чтобы претерпевать нагрузку от собственного веса и полезную нагрузку, которая оказывается мебелью, людьми, а также оборудованием.

Общее описание

Величина полезной нагрузки на квадратный метр будет зависеть от назначения помещения и характера оборудования. Если речь идет о чердачном перекрытии, то данное значение не больше 105 килограммов на квадратный метр. Для межэтажного перекрытия цокольного этажа данное значение увеличивается до 210 килограмм на квадратный метр. Перекрытия между этажами в частном доме должны быть прочными, под воздействием нагрузок они не должны перегибаться, допустимая величина перегиба для чердачных перекрытий составляет 1/200, тогда как в случае с пролетами между этажами это значение должно быть равно 1/250.

Основные требования, предъявляемые к перекрытиям

В процессе строительства перекрытий следует обеспечить достаточную степень шумоизоляции, величина устанавливается нормами при проектировании. Для этого следует закрывать щели в местах стыковки материала, только в этом случае звуки из соседних помещений будут распространяться минимально. Перекрытия, которые разделяют помещения с определенной разницей температур, должны соответствовать требованиям теплозащиты. Это указывает на необходимость использования дополнительного слоя теплоизоляции. Какая бы то ни было конструкция, особенно выполненная из древесины, не способна противостоять длительному воздействию огня. Следует помнить о том, что каждый материал характеризуется определенным значением предела огнестойкости. Для железобетонных перекрытий оно составляет 60 минут, если же конструкция изготовлена из древесины с засыпкой, а снизу имеет оштукатуренную поверхность, то противостояние огню будет длится 45 минут. Деревянные перекрытия, которые защищены слоем штукатурки, способны противостоять пламени примерно 15 минут. При наличии деревянных перекрытий, которые в процессе обустройства не были защищены несгораемыми материалами, следует учитывать, что их предел огнестойкости еще меньше.

Разновидности перекрытий

Перекрытия между этажами в частном доме могут быть межэтажными, подвальными, цокольными или чердачными. По конструктивному решению несущая часть перекрытий бывает балочной или безбалочной. В первом случае система состоит из балок и заполнения. Во втором конструкция изготавливается из однородных элементов по типу панелей или плит.

Особенности балочного перекрытия

Перекрытия между этажами в частном доме могут быть балочными, при этом отдельные элементы располагаются на равном расстоянии друг от друга, а на балки укладываются элементы заполнения. Последние выполняют роль ограждения. Балки могут быть металлическими, железобетонными или деревянными.

Особенности строительства перекрытий из деревянных балок

При строительстве частных домов в большинстве случаев используются балочные перекрытия из древесины. Для балок при этом есть ограничения по ширине пролета, их можно использовать для чердачных перекрытий или межэтажных конструкций, при которых ширина пролета должна составить 5 метров. Такие изделия выполняются из хвойных или лиственных пород древесины, а на верхней стороне выполняется настил, который является полом. Конструкция такого перекрытия предусматривает наличие балок, наката, пола и теплоизоляционного материала.

Если вы решили выстроить перекрытия между этажами в частном доме своими руками на основе деревянных балок, то должны знать, о том, что дом при этом может иметь прямоугольный план. Перекрывать пролеты при этом необходимо по направлению вдоль короткой стены. Для того чтобы под собственным весом перекрытие не прогибалось, его элементы укладывают на определенном расстоянии. При необходимости соорудить перекрытие размером в 3×4 метра следует использовать балки 6×20, которые укладываются по 3-метровой стене. Если перекрытие межэтажное, то балки должны быть удалены друг от друга на 1,25 метра, в случае с чердачным перекрытием расстояние увеличивается до 1,85 метра. Это указывает на то, что при увеличении ширины пролета расстояние между балками становится больше.

Технология проведения работ

Если вами будут укладываться перекрытия между этажами в частном доме из дерева, то первоначально элементы обрабатываются антисептиком. При их опирании на бетонную или каменную стену концы оборачиваются двумя слоями рубероида, а балка заводится в подготовленное гнездо. При этом элемент не должен доходить до задней стенки на 3 сантиметра, конец балки следует сделать скошенным. Оставшееся свободное пространство заполняется теплоизоляцией, заменить которую можно монтажной пеной.

На боковые грани балок укрепляются бруски 4×4 или 5×5, которые носят название черепных. На бруски фиксируется накат из деревянных щитов. Пластины наката плотно прижимаются друг к другу, их крепят к черепному бруску с помощью саморезов. Когда выполняются перекрытия между этажами в частном доме, фото рекомендуется рассмотреть заранее. Это позволит вам понять, что конструкция предусматривает необходимость укладки изоляции. Она будет выполнять роль шумопоглотительного слоя, а в чердачном перекрытии – функцию теплоизоляции. В качестве материала можно использовать пенопласт, керамзит, опилки, минеральную вату, стружку, солому, а также древесную листву. После фиксации наката поверх укладывается теплоизоляция. Между балками сначала следует застелить слой толя, пароизоляционной пленки или пергамина, загибая материал на пять сантиметров на балки. После наступает черед укладки слоя теплоизоляции.

Строительство бетонного перекрытия

Бетонные перекрытия между этажами в частном доме могут обладать разными формами. Если речь идет о монолитных конструкциях, то они представляют собой сплошную плиту, толщина которой равна пределу от 8 до 12 сантиметров. При этом используется бетон марки М 200, сама плита опирается на несущие стены. Масса квадратного метра такого перекрытия может составлять 490 килограмм, если толщина равна 200 миллиметрам. Монтаж осуществляется в несколько этапов, первым выступает установка несущих балок на подготовленное место, далее обустраивается деревянная опалубка из необрезной доски, а на следующем этапе укладывается 6-миллиметровая арматура. На заключительном этапе осуществляется заливка бетона. Толщина перекрытий между этажами в частном доме может быть равна вышеупомянутому пределу, однако важно еще и правильно соорудить опалубку, которая иногда приобретается в готовом виде. Она состоит из телескопических стоек, балок, фанеры, а также треноги. Если использовать опалубку из алюминиевых или деревянных балок, то у мастера появится возможность соорудить перекрытие любой конфигурации.

Заключение

Перекрытия между этажами в частном доме из газобетона обычно обустраиваются из древесины, так как вес материала в основе стен является не столь большим, чтобы претерпевать нагрузки от бетона.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Устройство деревянных перекрытий в доме своими руками

Деревянные перекрытия в доме вполне возможно возвести своими руками. Такая конструкция считается одним из традиционных вариантов. Устраивают такие перекрытия при строительстве жилых зданий практически из любых материалов: кирпича, пенобетона, керамзитных блоков, и, конечно, актуальными они будут в деревянном доме. Как сделать их своими руками? Подробный ответ на этот вопрос можно будет найти в данной статье. Монтаж, утепление, звуко- и пароизоляция: мы рассмотрим важнейшие аспекты работы.

Междуэтажные, а также чердачные деревянные перекрытия в доме, выполненные из дерева, по своим конструктивным особенностям практически ничем не отличаются. Они состоят из деревянных балок, а также из межбалочного заполнения, которое представляет собой накат, выполненный из щитов или из дерева. Деревянные балки являются несущими конструкциями, которые производятся обычно из хвойных пород дерева. Это могут быть, к примеру, отесанные бревна, доски или брусья.

Шаг 1. Определение размеров используемых материалов и основных расстояний

Сечение балок определяется в зависимости от длины, а также от нагрузки, которая будет на них приходиться. Приблизительно, соотношение будет следующим: высота составляет 1/24 от длины, а ширина – приблизительно половину высоты.

Что же касается расстояния между балками (или, как принято говорить, размер шага укладки) – он определяется, исходя из данных о сечении материала, а также от длины пролета. Для удобства, это расстояние можно определить по соответствующей таблице.

Шаг 2. Монтаж балок своими руками

После того, как вы определились со всеми размерами и расстояниями, настало время выполнять устройство балок. Для того чтобы использовать балки более тонкие и короткие, следует устроить также несущие перегородки. Нужно это и для того, чтобы минимизировать общую толщину перекрытия. выполненного из дерева.

Концы балок срезаются наискось, далее необходимо провести их антисептическую обработку, использовать специальные составы, которые надолго защитят дерево от самых разнообразных повреждений. Затем балки должны быть обернуты гидроизоляционным материалом – в два слоя и, наконец, заделаны в перегородки и в наружные стены жилого здания. Какой должна быть глубина заделки балок? По стандарту, не менее 180 сантиметров. Вместе с тем длина опорной части будет составлять порядка 150 сантиметров, а ширина зазора между стеной и торцом балки – около 3 сантиметров. Когда создается упор балок на внутренние стены, нужно обязательно подложить под них в два слоя рубероид или другие гидроизоляционные материалы. Торцы балок, обустраивая деревянное перекрытие, нужно оставить открытыми, их нельзя покрывать битумом или рубероидом, поскольку они должны «дышать».

С боков на балки набивают «черепные» бруски, сечение которых составляет 4х4 см или 5х5 см.

Шаг 3. Устройство наката

1 — Стена; 2 — Гидроизоляция; 3 — Балка; 4 — Монтажная пена; 5 — Утеплитель; 6 — Анкер; 7,8 — Накат; 9 — Черепной брусок.

Накат деревянных перекрытий обустраивается либо из ординарной доски, либо из двух рядом сбитых между собой перпендикулярно досок (щитов). Начиная устройство наката, следует обратить внимание на то, чтобы с нижней поверхностью балок низ наката был расположен в одной плоскости. Исключением может быть только тот случай, когда вы решили сделать стилизацию под старину, и балки в вашем доме получились несколько выступающие. Не забывайте о том, что любые деревянные элементы, которые вы используете при возведении вашего жилья, должны быть тщательным образом обработаны составами-антисептиками. Далее накат должен быть покрыт материалом для гидроизоляции, к примеру – рубероидом. Устройство его выполняется таким образом, чтобы гидроизоляция закрывала балку на половину высоты. Затем выполняется утепление: слой теплоизоляции- керамзита, пенопласта, каменной ваты и других материалов укладывается на гидроизоляцию.

Шаг 4. Утепление

1 — Балка; 2 — Черепной брусок; 3 — Накат с подшивкой; 4 — Пароизоляция; 5 — Утеплитель

То, насколько качественно осуществлено утепление, влияет не только на уровень теплопотерь в здании, но и на то, как долго будет служить стропильная система, а также на долговечность перекрытия кровли. Хорошая теплоизоляция должна сочетаться и с хорошей вентиляцией пространства на чердаке жилого дома.

Чаще всего утепление межэтажного перекрытия из дерева в доме производится с использованием плит из минеральной ваты. Материал как правило настилается между балками, либо на перекрытие. Укладывается материал, с помощью которого производится утепление, на полиэтиленовую пленку или другие пароизоляционные материалы (к примеру, на материал «Поликрафт»). У тех материалов, которые имеют фольгированную сторону, такая сторона должна быть снизу. Далее межбалочное пространство заполняется теплоизоляцией. Выполняя утепление своими руками, для того чтобы предотвратить потери тепла через так называемые «мостики холода», осуществляется еще и устройство дополнительного слоя материала-теплоизолятора, он кладется поверх балок.

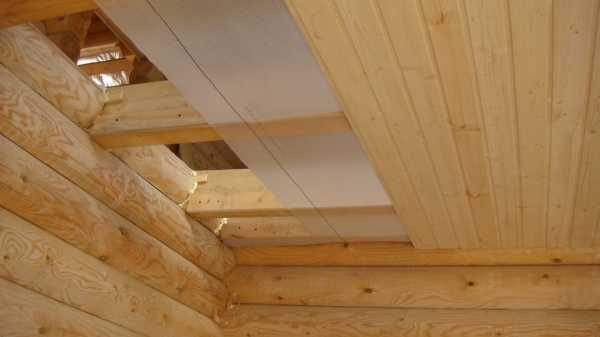

Шаг 5. Звукоизоляция, подшивка потолка своими руками, работа с дымовыми трубами

После того, как накат установлен и выполнено утепление (материал размещен на балках), начинается следующий этап – устройство подшивки потолка. Сделать подшивку можно, например, из гипсокартонных плит стандартной толщины (9,5 мм). Устанавливаются такие плиты своими руками легко и оперативно, а поверхность будет ровной. Если вы хотите обустроить мансардную крышу в вашем доме своими руками, к балкам будет прибиваться пол из досок. В таком случае вместе с теплоизоляцией важно сделать и качественную, достаточную звукоизоляцию. Для этого специальные материалы, создающие звукоизоляционную прокладку, укладываются под доски пола. Дополнительную защиту от посторонних звуков и шумов также обеспечит хороший слой утеплителя.

В тех местах, где проходят дымовые трубы, в деревянном перекрытии нужно будет оставить соответствующие отверстия: они обрамляются дополнительными балками, покороче. Эти балки будут опираться друг на друга при помощи специальных хомутов. Планируя устройство такой конструкции, имейте ввиду: расстояние от незащищенной наружной поверхности дымохода до балки должно составлять, как минимум, 40 сантиметров. Можно провести специальные мероприятия — устроить «песочницу», теплоизоляцию или асбестовую прокладку в месте пересечения с перекрытием — тогда это расстояние можно сократить до 10-20 см.

Как можно убедиться, вполне возможно осуществить устройство своими руками деревянных перекрытий в загородном доме, их утепление, звукоизоляцию и другие сопутствующие работы. Главное – следовать всем указанным правилам и применять в работе исключительно качественные материалы.

Источники: http://strmnt.com/dom/build/other/mezhetazhnye-derevyannye-perekrytiya.html, http://fb.ru/article/251364/perekryitiya-mejdu-etajami-v-chastnom-dome-vidyi-i-tehnologiya-stroitelstva, http://domzastroika.ru/slabs/ustrojstvo-derevyannyx-perekrytij-v-dome-svoimi-rukami.html

sam-doma.ru

Деревянные перекрытия при строительстве дома

Деревянные перекрытия использовались на протяжении многих веков. Их большим преимуществом является небольшая стоимость и простота создания. Однако древесина имеет свойство прогибаться и является горючим материалом. Поэтому деревянные перекрытия должны быть отлично спроектированы и построены с инженерной точностью. Такие деревянные перекрытия (потолки) обычно используются в строительстве домов по канадской технологии или простых летних домиков.

Свойства древесины для перекрытий

Для построения деревянных перекрытий используется древесина сосны или ели, которая должна соответствовать некоторым требованиям прочности:

• сжатия;
• изгиба;
• сдвига;
• давления;
• разрыва.

Древесина должна соответствовать классу К27. Влажность строительных пиломатериалов не должна превышать 18% для внутренних элементов конструкции и не более 23% для внешних.

Разновидность деревянных перекрытий

Устройство деревянных перекрытий должно включать противопожарную защиту. С точки зрения техники безопасности пожарной охраны различают два вида перекрытий в деревянном строительстве:

Ребристые перекрытия, являющиеся конструкциями из деревянных плит с закрытой верхней и нижней поверхностью на деревянных ребрах.

Балочные деревянные перекрытия

В особняках наиболее часто используются балочные деревянные перекрытия, являющиеся обычно чердачными или междуэтажными перекрытиями.

Балки деревянного перекрытия обычно имеют толщину 42мм, чего вполне достаточно для обеспечения необходимой жесткости конструкции и предотвращения скручивания элементов. Высота балок может быть различна и зависит от площади перекрытия, расстояния между балками и материала, из которого они сделаны.

Чаще всего они имеют вид твердых деревянных бревен, но возможна также конструкция балок из составных элементов (склеенных или соединенных механически).

Каркас перекрытия состоит из деревянных балок и подтяжек. Все элементы такого перекрытия опираются на несущие стены. Возможно также удерживание балок перекрытия на дополнительных промежуточных балках.

Все балки укладываются в одном направлении и видны снизу перекрытия. Они могут быть закрыты потолком из гипсокартона или деревянных панелей.

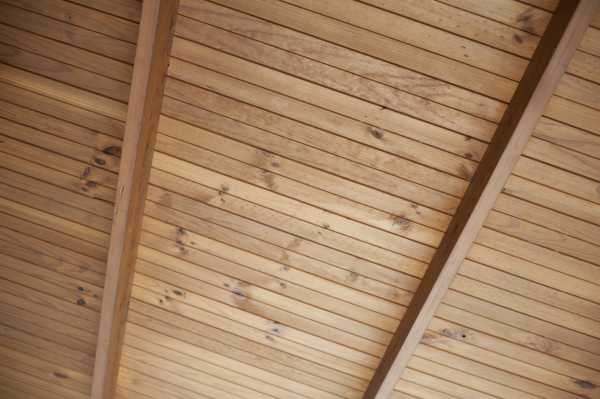

В перекрытиях без нижнего потолка балки становятся видимыми элементами и полезно влияют на климат помещения. Используются, как правило, два расстояния укладки балок – 40 и 60 см. В кирпичных домах балки перекрытия дополнительно защищены от высовывания из стен при помощи специальных петель.

Концы балок, опирающиеся на стены, должны быть покрыты смолой и бумагой, однако без покрытия ею всей балки. Следует использовать также теплоизоляцию лицевой стороны балок, что обеспечит удаление водяного пара и продолжит срок эксплуатации древесины. Между балкой и стеной необходимо оставить вентиляционное пространство шириной 2-3 см, чтобы воздух мог свободно доходить до лицевой стороны балки.

Изоляция деревянных перекрытий

В пространство между балками следует уложить сначала пароизоляционную мембрану, а поверх нее 10 см минеральной ваты для тепло- и звукоизоляции между этажами. Между поверхностью минеральной ваты и нижней стороной досок пола должно оставаться пространство не менее 5 см. Чтоб дополнительно «заглушить» перекрытие, перед прибиванием досок следует положить сверху балок полоски войлока толщиной до 1 см.

Иные элементы перекрытия

Следует помнить, что сквозь перекрытие проходят другие элементы конструкции, к примеру, ступеньки или дымоход. В таких местах необходимо изменить порядок укладки балок перекрытия, обрезав их при необходимости и перенеся нагрузку на соседние элементы при помощи дополнительной балки. Она крепится петлями к укороченным и обычным балкам.

Внутри перекрытия (под полом) могут проходить отдельные электрические провода, что не влияет на огнеупорность, при условии, что отверстия для этих проводов закрыты (напр. гипсом). Иногда требуется прохождение сквозь перекрытия проводов в вертикальном направлении. Жгуты проводов толщиной до 50 мм. могут проходить сквозь перекрытие без специальных приспособлений. Следует лишь уложить плотно минеральное волокно на место прохождения проводов, а затем уплотнить гипсовым раствором.

Звукоизоляция деревянных перекрытий

Чтобы как можно лучше защитить помещение от шума, следует использовать так называемые плавающие полы с максимально возможным весом. Это могут быть большого размера деревянные элементы или древесные плиты (например, ламинированные доски или клееные доски). Необходимо обратить внимание на тщательную изоляцию плавающего пола у стен, что может привести в некоторых случаях к прохождению звука.

Другим решением будет утяжеление балочного перекрытия при одновременном сохранении гибкости. Можно его утяжелить укладкой или наклеиванием бетонных или каменных плиток. При этом размеры плиток не должны быть очень большими.

Особенно ощутимый эффект получается при комбинации плавающих полов с утяжелением. Такие перекрытия существенно уменьшают звуки шагов и высоких частот.

Преимущества и недостатки деревянных перекрытий

Деревянные перекрытия существенно легче бетонных, дешевле в сооружении, и более просты для выполнения всяческих доделок в процессе эксплуатации. Следует заметить, что они выполняются в сухой технологии, что в условиях нашего умеренного климата предвидит выполнение перекрытия даже в осенне-зимнее время.

Однако им свойственна низкая огнеупорность. Не очень устойчивы такие перекрытия к биологической порче и влаге. Существенным также является недостаточное сцепление (соединение) с несущей конструкцией дома.

stroyizdereva.ru

Деревянные перекрытия в доме — Всё о строительстве

Как сделать межэтажные деревянные перекрытия в домах из кирпича и дерева

Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.

Содержание

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

Перекрытие в доме

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

• для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
• для не нагружаемого чердачного помещения 130-150 кг/м²;
• для используемого чердачного помещения до 250 кг/м².

Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

Распределение балок под перекрытие

Брусы необходимо тщательно распределять, располагая их строго горизонтально и параллельно относительно друг друга. Шаг размещения брусков или досок должен быть по всей площади одинаковый.

Допускаемый прогиб настила не должен превышать 1/350 длины балки, то есть на 3,5 м длины балки величина прогиба не должна быть более 10 мм. Если пролет велик, а сечение для создания необходимой прочности недостаточно, можно установить вертикальные колонны и построить дополнительно несущие стены. При монтаже добавочных колонн или несущих стен используют специальный перфорированный крепеж.

В местах соприкосновения слег с несущими элементами нужно стелить изолирующие материалы, к которым, например, относится демпферная лента. Можно использовать несколько слоев рубероида или листовой резины, что также послужит гидроизоляцией.

Перфорированная опора бруса

Часто стали использовать специальные кронштейны из перфорированного металла, благодаря которым монтаж балок можно выполнять встык с несущей стеной, собирать узлы стыковки ригелей и коротких брусков. К примеру, становится понятно, как сделать перекрытие второго этажа с проемом для расположения лестничного марша или проходом для дымохода.

У такого соединения имеются определенные достоинства:

• Т-образный узел отличается надежностью;
• монтаж делается быстро и без вырубки посадочного места в брусе, что сохраняет прочность конструкции;
• в стене нет необходимости создавать полость для упора балки, что не нарушает теплоизоляционных свойств стены;
• становится возможным использовать балки меньшей длины, чем ширина закрываемого проема.

Вариант монтажа с опорами

Далее крепят на установленные слеги настил с необходимыми слоями утеплителя. Количество слоев утеплителя и тип используемых материалов зависит от вида перекрытия.

Виды перекрытий и их устройство

В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.

Существует следующее подразделение несущих сводов по видам:

1. Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
2. Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
3. Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

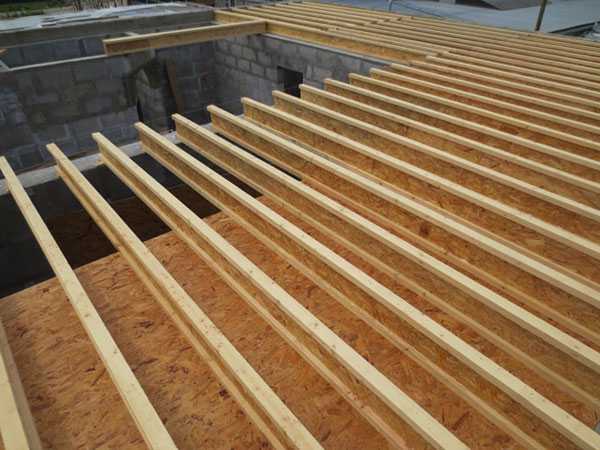

Чердачное перекрытие из двутавровых балок

В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.

Устройство деревянного перекрытия

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

Выполнение среза конца балки

1. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
2. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
3. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.



1. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
2. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
3. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
4. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
5. Поверх утеплителя крепят лаги с шагом 50-70 см.
6. К лагам прибивают струганные доски.
7. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
8. Выполняют окончательную отделку напольного покрытия и потолка.

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

Ниши для перекрытий в деревянных стенах

Поэтапный монтаж пола в деревянном доме:

1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

Пример монтажа перекрытия в стене из газобетона

Главной особенностью является то, что газобетон при всех своих положительных свойствах не обладает достаточной прочностью. Из-за этого не рекомендуется из обычного газобетона возводить строения, имеющие больше двух этажей.

Устройство деревянного перекрытия между этажами

Для монтажа настилов между этажами, особенно когда необходимо смонтировать перекрытие 2 этажа дома из газобетона, заранее подготавливают армированную опору из железобетонного пояса, расположенного по периметру здания или помещения.

Этапы работ своими руками:

1. Концы балок необходимо подпилить под углом в 60°-70°, создавая дополнительную полость для вентиляции после установки.
2. Далее бруски в месте контакта со стеной оборачивают рубероидом, предотвращающим истирание упора конструкции. Торец необходимо оставить открытым для удаления влаги из древесины при вентиляции.
3. Создавая ниши для укладки слег, необходимо рассчитать их размер так, чтобы зазор между деревом и стеной сверху был не менее 50 мм. После укладки балки в этот зазор укладывают утеплитель, к примеру, минеральную вату.
4. Монтаж начинают с крайних брусков, монтируя перекрытие по деревянным балкам. Затем устанавливают промежуточные слеги, проверяя правильность установки по строительному уровню.
5. Балочный свод фиксируют к армированному поясу с использованием металлических уголков, шпилек либо специальных пластин.
6. Следующим этапом выполняют монтаж досок и брусков, закрепляемых снизу балок.
7. После фиксации нижнего слоя конструкции распределяют изоляционный слой, подбирая его свойства в зависимости от типа перекрытия – обеспечение теплоизоляции, улучшение звукоизоляции или гидроизоляции.

Отделка пола по балкам

В завершении сверху настилают лаги, на которых монтируют чистовой пол. Нижнюю часть свода также облагораживают, обшивая вагонкой, ДВП, фанерой либо другим отделочным материалом.

Из всех видов перекрытий созданные из дерева более предпочтительны при возведении дома собственными силами – деревянные межэтажные конструкции требуют меньше затрат и не отличаются большой трудоемкостью. Используя лесоматериалы, можно возводить перекрытия любого вида – межэтажные, чердачные или подвальные (цокольные). Необходимо лишь правильно рассчитать нагрузку и грамотно выбрать пиломатериал для строительства, что обеспечит крепость и долговечность конструкции.

Рекомендуем похожие статьи

Утеплитель для труб: обзор теплоизоляционных материалов, сравниваем, выбираем

Перекрытия между этажами в частном доме: виды и технология строительства

Перекрытия между этажами в частном доме представляют собой сооружения, которые разделяют помещения по высоте, образуя этажи. Данные конструкции отделяют подвальные и чердачные помещения от основных. Они должны иметь достаточную прочность, чтобы претерпевать нагрузку от собственного веса и полезную нагрузку, которая оказывается мебелью, людьми, а также оборудованием.

Общее описание

Величина полезной нагрузки на квадратный метр будет зависеть от назначения помещения и характера оборудования. Если речь идет о чердачном перекрытии, то данное значение не больше 105 килограммов на квадратный метр. Для межэтажного перекрытия цокольного этажа данное значение увеличивается до 210 килограмм на квадратный метр. Перекрытия между этажами в частном доме должны быть прочными, под воздействием нагрузок они не должны перегибаться, допустимая величина перегиба для чердачных перекрытий составляет 1/200, тогда как в случае с пролетами между этажами это значение должно быть равно 1/250.

Основные требования, предъявляемые к перекрытиям

В процессе строительства перекрытий следует обеспечить достаточную степень шумоизоляции, величина устанавливается нормами при проектировании. Для этого следует закрывать щели в местах стыковки материала, только в этом случае звуки из соседних помещений будут распространяться минимально. Перекрытия, которые разделяют помещения с определенной разницей температур, должны соответствовать требованиям теплозащиты. Это указывает на необходимость использования дополнительного слоя теплоизоляции. Какая бы то ни было конструкция, особенно выполненная из древесины, не способна противостоять длительному воздействию огня. Следует помнить о том, что каждый материал характеризуется определенным значением предела огнестойкости. Для железобетонных перекрытий оно составляет 60 минут, если же конструкция изготовлена из древесины с засыпкой, а снизу имеет оштукатуренную поверхность, то противостояние огню будет длится 45 минут. Деревянные перекрытия, которые защищены слоем штукатурки, способны противостоять пламени примерно 15 минут. При наличии деревянных перекрытий, которые в процессе обустройства не были защищены несгораемыми материалами, следует учитывать, что их предел огнестойкости еще меньше.

Разновидности перекрытий

Перекрытия между этажами в частном доме могут быть межэтажными, подвальными, цокольными или чердачными. По конструктивному решению несущая часть перекрытий бывает балочной или безбалочной. В первом случае система состоит из балок и заполнения. Во втором конструкция изготавливается из однородных элементов по типу панелей или плит.

Особенности балочного перекрытия

Перекрытия между этажами в частном доме могут быть балочными, при этом отдельные элементы располагаются на равном расстоянии друг от друга, а на балки укладываются элементы заполнения. Последние выполняют роль ограждения. Балки могут быть металлическими, железобетонными или деревянными.

Особенности строительства перекрытий из деревянных балок

При строительстве частных домов в большинстве случаев используются балочные перекрытия из древесины. Для балок при этом есть ограничения по ширине пролета, их можно использовать для чердачных перекрытий или межэтажных конструкций, при которых ширина пролета должна составить 5 метров. Такие изделия выполняются из хвойных или лиственных пород древесины, а на верхней стороне выполняется настил, который является полом. Конструкция такого перекрытия предусматривает наличие балок, наката, пола и теплоизоляционного материала.

Если вы решили выстроить перекрытия между этажами в частном доме своими руками на основе деревянных балок, то должны знать, о том, что дом при этом может иметь прямоугольный план. Перекрывать пролеты при этом необходимо по направлению вдоль короткой стены. Для того чтобы под собственным весом перекрытие не прогибалось, его элементы укладывают на определенном расстоянии. При необходимости соорудить перекрытие размером в 3×4 метра следует использовать балки 6×20, которые укладываются по 3-метровой стене. Если перекрытие межэтажное, то балки должны быть удалены друг от друга на 1,25 метра, в случае с чердачным перекрытием расстояние увеличивается до 1,85 метра. Это указывает на то, что при увеличении ширины пролета расстояние между балками становится больше.

Технология проведения работ

Если вами будут укладываться перекрытия между этажами в частном доме из дерева, то первоначально элементы обрабатываются антисептиком. При их опирании на бетонную или каменную стену концы оборачиваются двумя слоями рубероида, а балка заводится в подготовленное гнездо. При этом элемент не должен доходить до задней стенки на 3 сантиметра, конец балки следует сделать скошенным. Оставшееся свободное пространство заполняется теплоизоляцией, заменить которую можно монтажной пеной.

На боковые грани балок укрепляются бруски 4×4 или 5×5, которые носят название черепных. На бруски фиксируется накат из деревянных щитов. Пластины наката плотно прижимаются друг к другу, их крепят к черепному бруску с помощью саморезов. Когда выполняются перекрытия между этажами в частном доме, фото рекомендуется рассмотреть заранее. Это позволит вам понять, что конструкция предусматривает необходимость укладки изоляции. Она будет выполнять роль шумопоглотительного слоя, а в чердачном перекрытии – функцию теплоизоляции. В качестве материала можно использовать пенопласт, керамзит, опилки, минеральную вату, стружку, солому, а также древесную листву. После фиксации наката поверх укладывается теплоизоляция. Между балками сначала следует застелить слой толя, пароизоляционной пленки или пергамина, загибая материал на пять сантиметров на балки. После наступает черед укладки слоя теплоизоляции.

Строительство бетонного перекрытия

Бетонные перекрытия между этажами в частном доме могут обладать разными формами. Если речь идет о монолитных конструкциях, то они представляют собой сплошную плиту, толщина которой равна пределу от 8 до 12 сантиметров. При этом используется бетон марки М 200, сама плита опирается на несущие стены. Масса квадратного метра такого перекрытия может составлять 490 килограмм, если толщина равна 200 миллиметрам. Монтаж осуществляется в несколько этапов, первым выступает установка несущих балок на подготовленное место, далее обустраивается деревянная опалубка из необрезной доски, а на следующем этапе укладывается 6-миллиметровая арматура. На заключительном этапе осуществляется заливка бетона. Толщина перекрытий между этажами в частном доме может быть равна вышеупомянутому пределу, однако важно еще и правильно соорудить опалубку, которая иногда приобретается в готовом виде. Она состоит из телескопических стоек, балок, фанеры, а также треноги. Если использовать опалубку из алюминиевых или деревянных балок, то у мастера появится возможность соорудить перекрытие любой конфигурации.

Заключение

Перекрытия между этажами в частном доме из газобетона обычно обустраиваются из древесины, так как вес материала в основе стен является не столь большим, чтобы претерпевать нагрузки от бетона.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Устройство деревянных перекрытий в доме своими руками

Деревянные перекрытия в доме вполне возможно возвести своими руками. Такая конструкция считается одним из традиционных вариантов. Устраивают такие перекрытия при строительстве жилых зданий практически из любых материалов: кирпича, пенобетона, керамзитных блоков, и, конечно, актуальными они будут в деревянном доме. Как сделать их своими руками? Подробный ответ на этот вопрос можно будет найти в данной статье. Монтаж, утепление, звуко- и пароизоляция: мы рассмотрим важнейшие аспекты работы.

Междуэтажные, а также чердачные деревянные перекрытия в доме, выполненные из дерева, по своим конструктивным особенностям практически ничем не отличаются. Они состоят из деревянных балок, а также из межбалочного заполнения, которое представляет собой накат, выполненный из щитов или из дерева. Деревянные балки являются несущими конструкциями, которые производятся обычно из хвойных пород дерева. Это могут быть, к примеру, отесанные бревна, доски или брусья.

Шаг 1. Определение размеров используемых материалов и основных расстояний

Сечение балок определяется в зависимости от длины, а также от нагрузки, которая будет на них приходиться. Приблизительно, соотношение будет следующим: высота составляет 1/24 от длины, а ширина – приблизительно половину высоты.

Что же касается расстояния между балками (или, как принято говорить, размер шага укладки) – он определяется, исходя из данных о сечении материала, а также от длины пролета. Для удобства, это расстояние можно определить по соответствующей таблице.

Шаг 2. Монтаж балок своими руками

После того, как вы определились со всеми размерами и расстояниями, настало время выполнять устройство балок. Для того чтобы использовать балки более тонкие и короткие, следует устроить также несущие перегородки. Нужно это и для того, чтобы минимизировать общую толщину перекрытия. выполненного из дерева.

Концы балок срезаются наискось, далее необходимо провести их антисептическую обработку, использовать специальные составы, которые надолго защитят дерево от самых разнообразных повреждений. Затем балки должны быть обернуты гидроизоляционным материалом – в два слоя и, наконец, заделаны в перегородки и в наружные стены жилого здания. Какой должна быть глубина заделки балок? По стандарту, не менее 180 сантиметров. Вместе с тем длина опорной части будет составлять порядка 150 сантиметров, а ширина зазора между стеной и торцом балки – около 3 сантиметров. Когда создается упор балок на внутренние стены, нужно обязательно подложить под них в два слоя рубероид или другие гидроизоляционные материалы. Торцы балок, обустраивая деревянное перекрытие, нужно оставить открытыми, их нельзя покрывать битумом или рубероидом, поскольку они должны «дышать».

С боков на балки набивают «черепные» бруски, сечение которых составляет 4х4 см или 5х5 см.

Шаг 3. Устройство наката

1 — Стена; 2 — Гидроизоляция; 3 — Балка; 4 — Монтажная пена; 5 — Утеплитель; 6 — Анкер; 7,8 — Накат; 9 — Черепной брусок.

Накат деревянных перекрытий обустраивается либо из ординарной доски, либо из двух рядом сбитых между собой перпендикулярно досок (щитов). Начиная устройство наката, следует обратить внимание на то, чтобы с нижней поверхностью балок низ наката был расположен в одной плоскости. Исключением может быть только тот случай, когда вы решили сделать стилизацию под старину, и балки в вашем доме получились несколько выступающие. Не забывайте о том, что любые деревянные элементы, которые вы используете при возведении вашего жилья, должны быть тщательным образом обработаны составами-антисептиками. Далее накат должен быть покрыт материалом для гидроизоляции, к примеру – рубероидом. Устройство его выполняется таким образом, чтобы гидроизоляция закрывала балку на половину высоты. Затем выполняется утепление: слой теплоизоляции- керамзита, пенопласта, каменной ваты и других материалов укладывается на гидроизоляцию.

Шаг 4. Утепление

1 — Балка; 2 — Черепной брусок; 3 — Накат с подшивкой; 4 — Пароизоляция; 5 — Утеплитель

То, насколько качественно осуществлено утепление, влияет не только на уровень теплопотерь в здании, но и на то, как долго будет служить стропильная система, а также на долговечность перекрытия кровли. Хорошая теплоизоляция должна сочетаться и с хорошей вентиляцией пространства на чердаке жилого дома.

Чаще всего утепление межэтажного перекрытия из дерева в доме производится с использованием плит из минеральной ваты. Материал как правило настилается между балками, либо на перекрытие. Укладывается материал, с помощью которого производится утепление, на полиэтиленовую пленку или другие пароизоляционные материалы (к примеру, на материал «Поликрафт»). У тех материалов, которые имеют фольгированную сторону, такая сторона должна быть снизу. Далее межбалочное пространство заполняется теплоизоляцией. Выполняя утепление своими руками, для того чтобы предотвратить потери тепла через так называемые «мостики холода», осуществляется еще и устройство дополнительного слоя материала-теплоизолятора, он кладется поверх балок.

Шаг 5. Звукоизоляция, подшивка потолка своими руками, работа с дымовыми трубами

После того, как накат установлен и выполнено утепление (материал размещен на балках), начинается следующий этап – устройство подшивки потолка. Сделать подшивку можно, например, из гипсокартонных плит стандартной толщины (9,5 мм). Устанавливаются такие плиты своими руками легко и оперативно, а поверхность будет ровной. Если вы хотите обустроить мансардную крышу в вашем доме своими руками, к балкам будет прибиваться пол из досок. В таком случае вместе с теплоизоляцией важно сделать и качественную, достаточную звукоизоляцию. Для этого специальные материалы, создающие звукоизоляционную прокладку, укладываются под доски пола. Дополнительную защиту от посторонних звуков и шумов также обеспечит хороший слой утеплителя.

В тех местах, где проходят дымовые трубы, в деревянном перекрытии нужно будет оставить соответствующие отверстия: они обрамляются дополнительными балками, покороче. Эти балки будут опираться друг на друга при помощи специальных хомутов. Планируя устройство такой конструкции, имейте ввиду: расстояние от незащищенной наружной поверхности дымохода до балки должно составлять, как минимум, 40 сантиметров. Можно провести специальные мероприятия — устроить «песочницу», теплоизоляцию или асбестовую прокладку в месте пересечения с перекрытием — тогда это расстояние можно сократить до 10-20 см.

Как можно убедиться, вполне возможно осуществить устройство своими руками деревянных перекрытий в загородном доме, их утепление, звукоизоляцию и другие сопутствующие работы. Главное – следовать всем указанным правилам и применять в работе исключительно качественные материалы.

Источники: http://strmnt.com/dom/build/other/mezhetazhnye-derevyannye-perekrytiya.html, http://fb.ru/article/251364/perekryitiya-mejdu-etajami-v-chastnom-dome-vidyi-i-tehnologiya-stroitelstva, http://domzastroika.ru/slabs/ustrojstvo-derevyannyx-perekrytij-v-dome-svoimi-rukami.html

blogforbuilder.ru

Межэтажное перекрытие в деревянном доме – устройство и усиление

Строительные конструкции в доме, разделяющие собой различные этажи, называют перекрытиями. Они усиливают каркас дома, связывают стены между собой, служат основанием для настила полов и крепежа потолков. Могут быть расположены между этажами, между крышей и нижним помещением, а также разделять первый этаж и подвал. В малоэтажных загородных домах и коттеджах, как правило, используются деревянные перекрытия, а в мансардных помещениях требуется усиление деревянных балок перекрытия. Деревянные конструкции обладают большими преимуществами, поэтому имеют большое распространение в индивидуальном строительстве. Подробнее остановимся на плюсах деревянных перекрытий чуть ниже, а также приведем некоторые рекомендации по их монтажу, технологии сооружения и способам шумоизоляции. Подскажем, как не делать ошибок при устройстве деревянных перекрытий.

Конструкция перекрытий из дерева

Наиболее распространенный материал, из которого проводят монтаж межэтажных, кровельных и напольных перекрытий – это дерево. Особенно в частных сооружениях, поскольку этот материал прост в обработке, экологичен, легко и быстро монтируется. Ограничения по длине пролета перекрытий из дерева – восемь метров. Главными элементами, несущими нагрузку, служат брусья размерами сечения 5×15 см (минимально) и 14х240 (максимально). Иногда для изготовления балок используют ошкуренное бревно подходящих диаметров. На перекрытие идут сорта хвойных деревьев, как наиболее прочные. Перед монтажом деревянные конструкции необходимо хорошо просушить.

Совет!Качество просушки можно определить постукиванием топора по изделиям, звук звонкий и чистый подтвердит это.

В перекрытиях используются и прочие конструктивные элементы, позволяющие укрепить балки, прочно соединить их и создать надежный каркас дома. При их устройстве применяются:

• Черепной брусок – деревянный брус 5х5см, который, как правило, крепят снизу балки, для подшивания потолков ниже расположенного помещения.
• Доски черновых полов. Подходит для устройства даже некачественная доска – необрезная и не струганная.
• Половые доски – специально изготовленные, хорошо струганные доски со шпунтом.
• Утепляющий материал – это может быть эковата, пенопласт (пеноплекс), рулонный материал для теплоизоляции.
• Гидроизоляционная и пароизоляционная пленки, которые служат для предотвращения влаги внутрь и удаление конденсата.
• Антисептические пропитки, битум, краска, рубероид.
• Декоративные отделочные материалы.

Некоторые особенности перекрытий из дерева

Как сказано было выше, конструкция перекрытий состоит, в основном, из деревянных элементов, а вот технология отделки пола и потолка может использовать любой современный материал. Правильно провести монтаж различных частей в единую конструкцию перекрытий – важная задача, в этом случае балки будут надежны и прослужат долго. В частности, одна из важных функций перекрытий – звукоизоляция. Преимущество деревянных перекрытий в том что, к ним легко крепятся любые изоляционные материалы. Также хорошо проводится монтаж декоративной отделки для придания современного дизайна помещению. Еще одно отличие перекрытий из дерева в том, что они не дают дополнительную нагрузку. Поэтому выбирая деревянные конструкции, возможно сэкономить на устройстве усиленного фундамента дома. Грамотный монтаж перекрытий между уровнями дома позволяет «дышать» помещениям, в них поддерживается нужная температура и хорошая звукоизоляция. Балки из дерева весьма надежны и долговечны.

Важно!Расстояние между балками рассчитывается в зависимости от этажности здания, его площади и нагрузок на перекрытие. Варьируется от 60 сантиметров до 1 метра.

Длина балок выбирается с учетом их прочной опоры на стены здания в специальных устроенных гнездах.

Порядок устройства перекрытий

Монтаж перекрытий начинается в процессе возведения дома. Технология строительства к балкам предъявляет определенные требования по прочности и степени прогиба. Поэтому перед их изготовлением требуется сделать расчеты по нагрузке. После расчетов станет возможным правильно подобрать сечение балок и расстояние между ними.

1. Подготовительный этап перед монтажом перекрытий состоит в сооружении гнезд в стенах для укладки в них балок. Гнезда следует делать глубиной не меньше ½ толщины стены или могут быть сделаны насквозь с дальнейшим утеплением и пароизоляцией.
2. В рубленых зданиях балки врубаются в венцы. Перед этим следует провести обработку балок антисептическими растворами, после чего просушить. Окончания балок следует обрезать под наклоном 60 градусов, обработать битумом и обернуть рубероидом. Технология рекомендует установку балок начинать с крайних. Горизонтальность проверяется уровнем.
3. Непосредственно строительство перекрытий производится вслед за возведением стен и крыши. Снизу балок, по обеим сторонам следует делать крепление черепных брусков, они будут служить опорой черновых полов. Кроме того к черепным брускам подшивается потолочная конструкция нижерасположенного помещения. Черепные бруски изготавливаются из сосновых брусьев с сечением 50х50 мм, пропитанных антисептическим составом. Крепление к балкам производится шурупами для деревянных изделий.
4. Черновой пол из не струганной, необрезной доски крепится к черепным брускам. Толщина доски может быть небольшой (около 16 мм), поскольку нагрузки на черновые полы не высокая. Уложенные перпендикулярно балкам доски черновых полов, также следует обработать антисептиком.
5. Сверху черного пола необходимо уложить гидроизоляционную пленку (изоспан или аналогичную). Очень рекомендуется выбирать пленки, обладающие также пароизоляционными свойствами. Монтаж полотна гидроизолятора следует делать внахлест, стыки необходимо закрепить строительной лентой типа скотч. Следующим слоем идет утепляющий материал (насыпной, плиточный или рулонного типа). Толщина его выбирается таким образом, чтобы утеплитель не превышал уровень балок. Настоятельно рекомендуется выбирать для утепления перекрытий негорючий материал.
6. Далее, поверх балок производится монтаж полов верхнего помещения. Укладываются лаги из бруса или из досок 0,4 мм с шагом 0,6-1 м. Лаги, уложенные поперек балок, фиксируют уголками из металла и саморезами. Для большего утепления, между лагами можно сделать дополнительный слой изолятора, который повысит также и шумоизоляцию. Следующим слоем рекомендуется проложить еще раз гидроизолирующую пленку, чтобы предохранить нижний этаж от протечек, разлитой жидкости и проч.
7. На лаги настилается чистовой пол, фанерный или из половой шпунтованной доски, поверх которой возможно провести финишную отделку: линолеум, паркет или керамическую плитку.
8. Под финишной отделкой возможна прокладка электрических или водяных нагревателей для теплого пола. В этом случае обязательно устройство пароизоляции, которая может быть сделана фольгированной пленкой.

Установка такого перекрытия, правильно выполненного, не прогибается и способно выдержать внушительный вес.

Монтаж шумоизоляции

Важным фактором является тишина и покой в собственном доме. Добиться этого поможет хорошая шумоизоляция перекрытий между этажами. Делать это необходимо по следующим причинам:

• Деревянные элементы хорошо проводят звук из-за своей структуры и поэтому конструкции из дерева являются хорошим ретранслятором.
• Постоянные посторонние шумы, проникающие из соседних помещений, делают жизнь невыносимой и обстановку раздражающей.
• Отделка и окружающая обстановка (мебель, портьеры, ковры) также влияют на проницаемость шумов.

Созданию уюта и комфорта в своем жилище поможет правильная шумоизоляция деревянных перекрытий в доме. Поэтому ниже рассмотрим, как избежать ошибок при устройстве звуконепроницаемых перекрытий между этажами.

Одним из распространенных ошибочных решений при строительстве частных домов является использование минеральной ваты, поскольку минвата плохой изолятор шумов. К тому же минеральная вата содержит микрочастицы вредные для организма и использование ее в жилых помещениях не желательно. Другая ошибка при устройстве перекрытий в деревянном доме – экономия на лагах. В подобном варианте отсутствует решетчатая схема перекрытия и образуется дрожание пола и потолка. В углах всех помещений в перекрытиях должны быть проделаны сквозные отверстия для вентиляции и циркуляции воздуха. Лучше их прикрыть декоративными решетками. Важна схема их расположения, поскольку отверстия для вентиляции не следует располагать непосредственно одно над другим, иначе вся работа по шумоизоляции будет насмарку. Другими словами при устройстве вентиляционных отверстий в правом углу, нижерасположенное отверстие следует сделать в левом. На каждое перекрытие между этажами необходимо два отверстия, располагаемые, как правило, по диагонали комнат. Будем рады, если наши рекомендации пригодятся при строительстве дома, и вы сможет защитить его от холода и шума.

Межэтажные перекрытия в деревянном доме

lestnitsygid.ru

Деревянные перекрытия в доме своими руками

Главная / Комплектующие и аксессуары / Конструкции / Как сделать своими руками деревянные перекрытия?

В собственном дачном или загородном доме, устройство деревянных перекрытий возможно в нескольких основных местах – между этажами, между чердаком и жилым этажом, а так же, можно соорудить их между первым этажом и подвалом. Как и другие деревянные конструкции, перекрытия, можно сделать своими руками. В разных местах, это будут разные по сложности операции, но, все же, выполнить их самостоятельно, вполне возможно.

Основные особенности

Для всех перекрытий, которые изготавливаются из дерева, есть ограничения по максимально возможной длине пролета без опоры. Для конструкций, разделяющих жилые этажи дома, это ограничение будет равняться пяти метрам. Это при условии, что детали, принимающие на себя всю нагрузку, будут установлены с расстоянием между ними в один метр.

Если этот элемент, будет разделять жилой этаж и чердак, то нагрузка на него уменьшается, и возрастает максимальная возможная длина пролета. В случае с чердаком, она будет составлять уже шесть метров.

Для изготовления балок используются только хвойные породы деревьев. Это связано с тем, что хвойные доски, имеют гораздо большую прочность на изгиб, нежели лиственные. Все они, обязательно должны быть тщательно просушены. При постукивании по ним, детали должны издавать звонкий звук.

Размерность бруса, который предполагается использовать для сооружения перекрытий, может колебаться от 50Х150 миллиметров, до 140Х240 миллиметров, в зависимости от предполагаемой нагрузки на конструкцию и длины пролета.

Устройство

Как и любая силовая конструкция, этот элемент имеет свои особенности при сооружении. Прежде всего, он должен быть прочным, и выдерживать все возможные нагрузки. Для того, чтобы подобрать оптимальный вариант несущего бруса, необходимо произвести расчет. Лучше, если его выполнит специалист.

Само устройство этого конструкционного элемента, не так сложно, как может показаться при первом знакомстве с ним. В основе лежит силовая часть, роль которой отводится балке. Так же, в качестве несущего элемента, можно использовать доски, имеющие толщину не менее шести сантиметров, установленные на ребро.

На схеме, все основные составляющие, обозначены номерами:

1. Внутренняя отделка потолка нижнего этажа
2. Шпунтованная доска
3. Пленка гидроизоляции
4. Звукоизолирующий слой
5. Брус, выполняющий роль несущего элемента
6. Лаги
7. Пол верхнего этажа
8. Черепные бруски

Все эти элементы, необходимы для сооружения качественного и прочного деревянного перекрытия.

Отличаться от представленной схемы, будут только подвальные и чердачные сооружения. На чердачном нет необходимости сооружать пол, если чердак предполагается сделать необитаемым и не использовать это помещение. А подвал, потребует дополнительно уделить внимание гидроизоляции снизу, так как в подвальных помещениях, уровень влажности заметно выше, чем в жилых.

Несмотря на некоторые отличия, деревянное перекрытие как подвала, так и чердака, легко сооружается своими руками, и проблем при изготовлении таких элементов, обычно, не возникает.

Этапы сооружения

Сперва, стоит побеспокоиться о том, чтобы еще при строительстве стен, были предусмотрены специальные посадочные гнезда, куда будут вставлены концы несущих балок. Если этого не сделать при строительстве стен, то потом, собрать перекрытие будет намного сложнее. Исключением будет только тот случай, когда решение о строительстве стен без таких посадочных гнезд, обусловлено самой конструкцией постройки.

В каркасных домах, балки укладываются непосредственно на верхнюю обвязку, либо, монтируются на нижний обвязочный контур. Такое решение предусматривается в конструктивных особенностях каркасных построек.

Силовые детали, укладываются в эти гнезда так, чтобы между материалом стены и самим несущим элементом, оставался небольшой, в два – три сантиметра, зазор.

Конец детали, который вставляется в подготовленную нишу, должен быть обернут несколькими слоями изолирующего материала. Чаще всего, для этих целей, используют рубероид. Он предохранит торец бруса, от возможного гниения.

Когда деревянные фермы перекрытия укладываются своими руками, следует очень внимательно следить за тем, чтобы все они были расположены в одной плоскости и находились строго горизонтально. Это необходимо, чтобы избежать появления перекосов в готовой конструкции.

Каждую третью балку, крепят дополнительно анкерами, которые вставляются одним концом в стену, а вторым в саму балку. Зазоры, которые остаются после укладки всех несущих частей, заполняются теплоизолирующими материалами, а в некоторых случаях – заливаются смесью бетона и мелкого шебня.

После установки всех балок, можно переходить к сооружению верхнего настила пола и подшивке потолка со стороны нижнего этажа.

Делать это, можно различными способами. Первый, будет заключаться в том, что к нижней части бруса, прибиваются черепные бруски, на которые укладывается деревянный накат. Для его изготовления, подойдут ровные доски, толщиной около двух сантиметров. Черепные бруски, в этом варианте, прибиваются таким образом, чтобы их нижняя сторона, находилась вровень с нижней стороной несущего бруса.

По уложенному накату, укладывают слой теплоизолятора и закрывают его верху досками пола верхнего этажа. Не стоит забывать про необходимость уложить паро и гидроизоляцию. Снизу, потолок выполняется подшивкой доски или другого материала, по уровню нижней стороны балки.

Второй способ, практически не отличается от первого. Разница будет лишь в том, что черепные бруски прибиваются посередине несущей балки. По нижней их нижней стороне, подшивается потолок нижнего этажа, располагая части подшивки, поперек расположения несущего бруса. Так, нижний этаж, получает большую высоту, и можно использовать выступающую часть балки, как элемент декора.

wikipotolok.com
