Устройство дренажа вокруг дома своими руками: пошаговая инструкция

Собственники частных домов и загородных дач не понаслышке знают, что такое подтопление фундамента. Оно происходит вследствие близости к поверхности земли грунтовых вод или же из-за большого количества осадков. К счастью, проблему можно решить устройством дренажа вокруг дома. Это не потребует особых усилий и денежных вложений. Далее рассмотрим, как правильно сделать дренаж вокруг дома.

Дренаж: что это и зачем его делать

Для защиты построек от внутреннего подтопления используется дренирование. Это система осушения, предназначенная для ликвидации чрезмерного скопления воды вокруг дома или земельного участка. Особенно это важно для домов, находящихся в долине. Вода способна накапливаться вокруг объектов вследствие различных причин: это может быть таяние снега, повышение уровня грунтовой влаги, особых свойств данного типа земли. А также из-за особого расположения постройки, вследствие которого вода вокруг нее не может самостоятельно стекать.

Собственнику дома стоит задуматься о сооружении дренажной системы в следующих случаях:

  • в этой местности нормальным является повышенный уровень подземных вод;
  • если в подвале начала скапливаться жидкость вследствие таяния снега;
  • в углах на полу помещений первого этажа начала появляться плесень;
  • если фундамент постройки постоянно влажный или подмывается водой;
  • местность характеризуется высоким уровнем осадков;
  • почва, на которой стоит дом, по своим природным свойствам плохо впитывает влагу;
  • на стенах начал появляться грибок;
  • участок с домом расположен в низине.

На практике дренаж является устройством на основе труб, которые отводят попадающую в них лишнюю влагу. Специалисты советуют всегда создавать такую систему, поскольку она является эффективным методом продления срока службы любых построек.

Типы конструкций

Перед тем как сделать дренаж вокруг дома своими руками, следует определиться с желаемым вариантом. Есть несколько способов подобного обустройства. Если правильно сделать дренирование, то любой из методов будет эффективен. Но времени и финансовых средств каждый требует по-разному.

Можно обустроить такие типы систем:

  1. Открытый дренаж. Этот метод довольно простой, и заключается в создании вокруг дома открытых траншей (канав), куда будет стекать вода, а затем впитываться в почву. Несмотря на простоту сооружения такого водоотвода, внешне он выглядит непрезентабельно, и быстро приходит в негодность – траншеи осыпаются и ломаются.
  2. Закрытое дренирование. Этот способ подразумевает укладывание перфорированных труб в траншеи земли. В них попадает влага и удаляется от дома. Этот метод является наиболее действенным, но относительно сложным по части исполнения.
  3. Засыпной дренаж. Здесь следует выкопать канавы вокруг объекта, как и при открытом методе, а затем засыпать их измельченным кирпичом, щебнем или бутом. Траншеи закрываются дерном. Такой способ дренирования отличается долговечностью, но имеет невысокую степень пропуска влаги. Засыпной водоотвод почти невозможно обслуживать.

Виды дренирования

Разобравшись с типами дренирования, рассмотрим его популярные виды. Каждый имеет свои достоинства и недостатки. Выбирая способ обустройства, это обязательно надо учитывать.

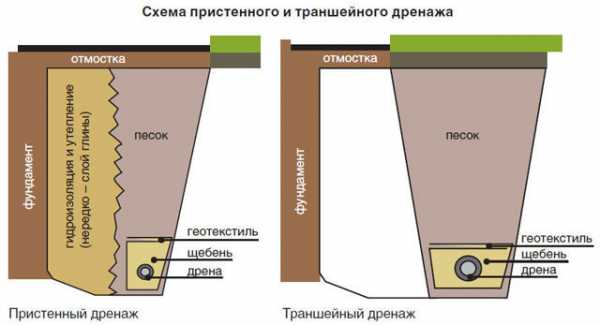

Пристенный дренаж

Эта конструкция создается вдоль периметра фундамента. Если в доме есть подвал либо цокольный этаж, лучше сделать именно такой водоотвод. Конечно, правильнее предусмотреть его еще на стадии строительства, когда только возводится фундамент и область вокруг него не засыпана.

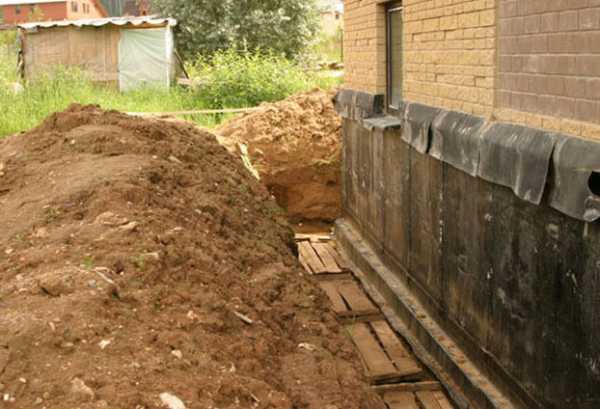

Если же дом уже давно возведен, пристенное дренирование также вполне реально создать, однако понадобятся масштабные земляные работы.

Особенности обустройства пристенного дренажа:

  • В выкопанные области кладут трубы, они должны вести к смотровым колодцам от углов.
  • Нижняя грань оборудования должна примыкать к конечному резервуару, который ведет за участок.

Кольцевой (траншейный) дренаж

Этот вид дренирования обустраивается дальше от фундамента, чем пристенный. Необходимо отступить 2-3 метра от здания, и тогда производить работы. Кольцевое дренирование применяют в основном на глинистых почвах, поскольку там его достаточно просто создать и использовать. Если в доме нет подвала или цоколя, эта система будет лучшим вариантом.

Особенности обустройства кольцевого дренажа:

  1. Глиняным замком разграничивают фундамент и конструкцию водоотвода.
  2. Такой вид дренирования следует создавать глубже, чем самая нижняя точка фундамента.
  3. Водоотводные изделия следует поместить на слой щебня или мелкого камня, поскольку эти материалы хорошо пропускает воду.

Производство дренажных работ своими силами

Определившись с типом и видом системы дренирования, нужно приобрести все комплектующие и начать монтажные работы. Зная технологию, с задачей может справиться даже начинающий строитель, поэтому нет смысла нанимать профессионалов, ведь несложно сделать все своими руками.

Для создания дренажной системы любого типа понадобятся трубы с перфорацией. Специалисты советуют заменить специальные изделия, если нет возможности их купить, обычными канализационными, сделав в них отверстия.

Гравий, используемый для засыпки, должен быть крупнее, чем отверстия, чтобы не попадал вовнутрь. Важно не забыть о завершающем элементе, то есть о месте, куда будет окончательно попадать вода. Это может быть общая сточная канава за пределами участка. Также можно создать собственный дренажный колодец, выводить осадки в септик или же в природный водоем, находящийся неподалеку.

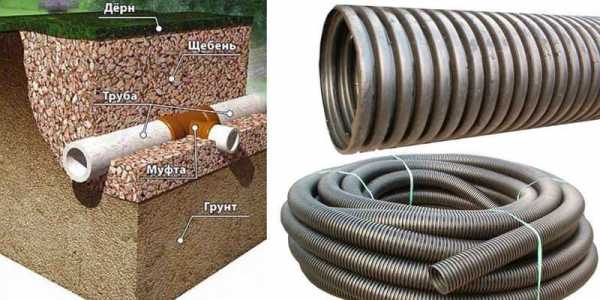

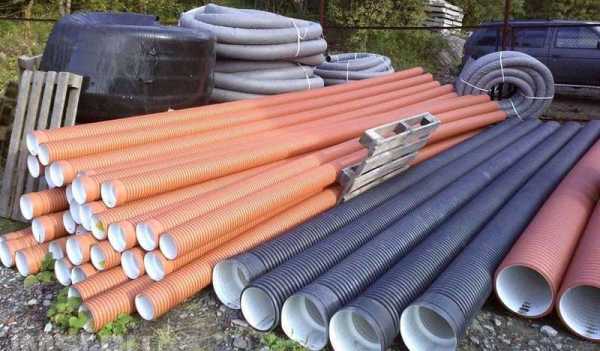

Виды труб для дренажа

В продаже имеется много видов труб для дренирования, с помощью которых можно создать качественную водоотводную систему. При устройстве дренажа вокруг дома своими руками необходимо изучить характеристики таких изделий.

Выбирать можно из следующих вариантов:

  1. Пористые. Производятся из керамзитового стекла или пластобетона, им не требуется перфорация. Но это довольно дорогой материал. Для хорошего дренирования стоит брать трубы большого диаметра.
  2. Асбоцементные. Самые надежные, однако достаточно тяжелые и в них требуется сделать отверстия.
  3. Полимерные. Создаются из пластмассы, являются удобными и легкими, хороши в эксплуатации. В настоящее время почти всегда для дренажа берут именно такие трубы.
  4. Керамические. Функциональные, но хрупкие, требуют перфорации. За счет дополнительных желобков более эффективно собирают влагу.

Основные этапы монтажа

Первым делом стоит нарисовать на бумаге план участка и определиться, как именно будет проходить дренаж. Помните, что стекать вода должна в самую нижнюю точку – там и обязан быть резервуар для воды. Для определения такого участка можно воспользоваться прибором теодолитом. Исходя из плана рассчитывается необходимое количество материалов.

Поэтапная инструкция выполнения работ:

  • В соответствии с проектом на бумаге стоит разметить участок на местности.
  • После этого производится выкапывание траншей, размер которых должен учитывать трубу и гравий, которые будут закопаны там.
  • Для рытья лучше взять штыковую лопату – она увеличит скорость работ.
  • Ширина канавы должна составить примерно полметра.
  • Следующим этапом будет создание уклона канавы для системы.
  • При этом учитываются перепады высоты, которые отмечаются вешками.
  • Чтобы дно образовало нужный уклон, используем песок.
  • На основание траншеи выкладывается геотекстильный материал, который в местах стыка должен иметь хороший зап`ах.

  • Далее он заполняется гравием с учетом уклона.
  • В мелкой фракции делаем желоб, в который должна поместиться труба.

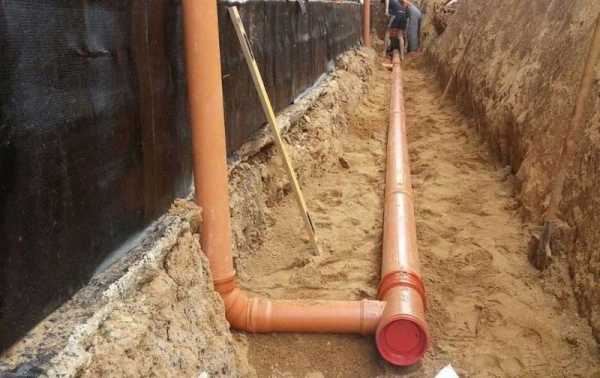

  • Далее укладываем водоотводные изделия, соединяем их в соответствии с технологией, проверяем, чтобы остался нужный уклон.
  • Проконтролировать направление можно при помощи натянутой нити.
  • Стыки труб соединяются при помощи специальной ленты.
  • На следующем этапе проводится установка смотровых колодцев.
  • Если водоотводные изделия не имеют фильтрующего слоя, тогда стоит обернуть их геотекстилем, закрепив веревкой.
  • После этого поверх засыпается гравий слоем до 18 см и сверху, с двух сторон с запа́хом закрываем систему краями нижнего геотекстиля.
  • Финальным аккордом будет засыпание дренажа речным крупным песком.

Перед тем как закрыть трубы, залейте в них воду и посмотрите, насколько правильно она будет идти по системе. Пока конструкция не закопана, еще можно все исправить.

Таким образом получаем хорошую и функциональную систему. Теперь чрезмерные осадки и скопление влаги не страшны вашим постройкам. Дренаж стоит монтировать не только вокруг жилых объектов, но и по периметру хозяйственных сооружений.

Несколько советов по обустройству дренажа:

  1. В том случае, если система проходит под дорогой, по которой часто ездит транспорт, то на участке трассы трубы должны быть металлическими. Далее они обязаны плотно соединяться с остальной конструкцией.
  2. Когда траншея готова, вначале следует утрамбовать дно, а только потом начинать заполнять комплектующими.
  3. Засыпать водоотводные изделия гравием следует на 18-30 см.
  4. Геотекстиль используется для предотвращения загрязнения системы. Для этих же целей можно обернуть комплектующие фильтрующим материалом.
  5. При монтаже конструкции следует учесть возможность ее обслуживания. Для этого создают смотровые колодцы. Лучшим местом для них являются изгибы и стыки.
  6. Важно, чтобы дрены не касались и не перекрывали уже имеющиеся в земле коммуникации – провода, трубы.
  7. Копать траншею нужно начинать с самой высокой точки земли.
  8. Не стоит экономить на количестве геотекстиля, поскольку этот материал призван защищать от заиливания дренажную трубу.
  9. В качестве отстойника для воды проще всего прикрепить металлический сварной короб.

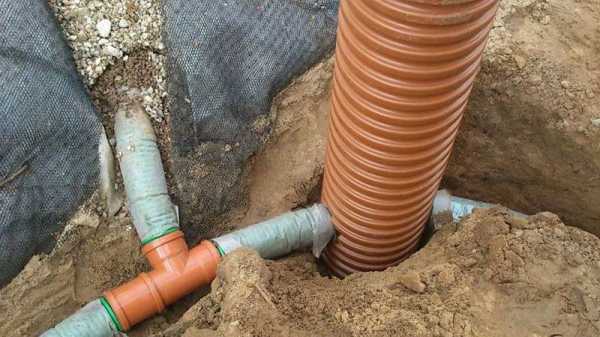

Смотровой колодец

Смотровой колодец необходим для обеспечения доступа к системе и проведения ремонтно-обслуживающих работ. Проще всего приобрести готовый элемент: его можно найти в строительных магазинах. Также можно сделать колодец своими силами. Для этого понадобится широкая пластиковая труба. Подходят для создания и бетонные кольца или же можно сделать цельный бетонный резервуар. В конструкции беспрепятственно должна помещаться человеческая рука для случаев ремонта или очищения. Смотровой колодец обязательно должен иметь крышку.

Сборный колодец

Это резервуар для сбора воды. Он монтируется в самой нижней точке системы. Как и смотровой, сборный элемент можно купить готовым или сделать своими руками. Сварные конструкции и изделия из железобетона являются наиболее используемыми. Колодец должен быть такой глубины, чтобы при попадании в него песка и грязи для воды все равно оставалось место. Периодически требуется прочищать сборный водонакопитель, убирая остатки грязи с дна.

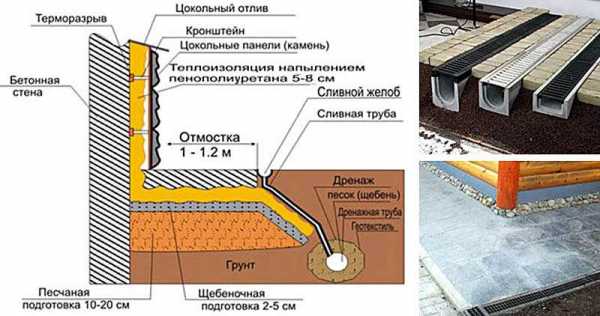

Отмостка: значение и монтаж

Дополнительным элементом для защиты постройки от избыточной влаги является отмостка. Она дополняет дренаж. Отмостка являет собой укладывание по периметру фундамента водонепроницаемого материала, примыкающего прямо к постройке.

Материал следует располагать строго под углом наружу, чтобы влага могла стекать. Таким образом, попадая на отмостку вода сразу же убирается от дома. Контакт фундамента и стен с влагой будет минимальным.

В качестве материала, подходящего для отмостки, можно взять асфальт, бетон, глину, камень, тротуарную плитку. Первые два – самые популярные для отмостки и используются чаще всего. Это обусловлено тем, что они требуют меньшего труда и капиталовложений. Но и смотреться такие поверхности будут не слишком выгодно. Тротуарная плитка, камень и глина требуют большего времени и усилий, но все работы оправдает замечательный результат и привлекательный внешний вид.

Мы рассказали о том, что такое дренаж, какие существуют его типы и виды. Также дали советы относительно самостоятельной установки различных видов дренирования. Если соблюдать технологию, то процесс пройдет быстро и гладко, а полученный результат точно порадует. Современный и качественно сделанный дренаж позволит защитить жилище от негативного влияния избыточной влажности, сделает его комфортным, продлит срок эксплуатации.

Рекомендуем посмотреть видео по теме



        Поделиться:

Рекомендуем прочитать:

nastroike.com

Дренаж вокруг дома - выполняем все работы по доступной цене под ключ

Классическая схема обустройства дренажа вокруг дома

Около постройки нужно выкопать канавы для укладки в них системы. Потребуется копать с выдержанным уклонением в 0.7-1%. Углубление вырытых канавок следует примерно на полметра делать больше глубины обустроенного фундамента, поскольку трубы для дренажа закладываются ниже уровня плит, составляющих фундамент.

Далее внизу конструкции нужно сделать коллекторный колодец, он же точка сброса. Если же траншея не выдерживает нужный уклон, в водоотводную систему добавляют насос. Для дренажа используются преимущественно перфорированные трубы.

Ревизионные колодцы также будут компонентами системы дренажа. Их следует устанавливать в углах постройки.

Пристенный дренаж

Он попросту необходим, когда постройка имеет свой подвал. Строительство данного типа дренажа зачастую выполняют вместе с постройкой самого фундамента.

«На заметку»

Пристенную дренажную систему можно строить совместно со строительством фундамента, что является менее трудоемким, поскольку не нужно копать еще одну канаву, и для обустройства дренажа есть возможность воспользоваться уже вырытым котлованом для обустройства фундамента.

Устройство дренажной системы

Поначалу необходимо будет прорыть несколько канавок. Как это правильно сделать: Вырытая канава должна на 10-15 см быть шире, чем диаметр укладываемой в нее трубы. Глубина канавы, как мы уже упоминали, потребуется глубже на 50 см, чем сам фундамент. Не следует забывать про правильный уровень уклона. Выкопав канаву, потребуется утрамбовать ее дно, затем нужно насыпать слой песка в 10 см, после чего слой утрамбовать. Далее стелим геотекстиль, причем, он должен выступать за края вырытой канавы.

Следующим уровнем засыпки будет гравий или же керамзит. Он засыпается слоем в 20 см, и не следует забывать об уровне уклона, сверять который можно гидравлическим уровнем. Рекомендуемый уровень – 1%. Далее идет укладка самих труб, а уже в углах дома установка колодцев.

Трубы покрываются 20-ти см слоем гравия. Геотекстиль соединяется над гравием, чтобы он защищал гравий от заиливания.

Обязательно необходимо рассчитать, чтобы геотекстить имел внахлест как минимум 30см. Когда последний слой гравия засыпан, необходимо полностью обмотать его геотекстилем, а потом прикрепить, используя ленту из полипропилена или же обыкновенную бечевку.

Закрепив геотекстиль, поверх него необходимо провести трубы, составляющие будущую ливневую канализацию. Подойдут обычные неперфорированные трубы, изготовленные из полимерных материалов. К ним стыкуются отводы дождеприемников, водостоки. Ливневку, а также сам дренаж сводят в специальный дренажный колодец, а уже из него влага идет за приделы участка, например, в ближайший водоем.

Канава с установленной ливневкой засыпается слоем песка в 10 см, а по бокам, где трубы отсутствуют, трамбуется песок. Последний слой – это грунт, появившийся при подготовке самой траншеи.

aquastroyengineering.ru

схема устройства на примерах фото и видео

Содержание:

1. Пристенный дренаж фундамента своими руками
2. Подготовка к работе вокруг дома
3. Кольцевая дренажная система вокруг дома
4. Линейный дренаж фундамента

При проектировании дома желательно сразу же задуматься и о необходимости установить вокруг него дренажную систему. Если же дом уже построен, и сырой подвал не дает возможности комфортно жить, то дренажная система вокруг дома своими руками должна быть сделана позже. Существует несколько видов дренажных систем, и каждая из них имеет свои особенности и характеристики, поэтому все они будут рассмотрены в этой статье.

Пристенный дренаж фундамента своими руками


Дренаж – это система труб, которые проложены в специально вырытых траншеях с соблюдением постоянного уклона, обеспечивающего отвод воды в водоприемник. Когда влажность грунта превышает допустимые пределы, избыток влаги попадает в перфорированные трубы и стекает в колодец (прочитайте: "Дренажные колодцы своими руками - как сделать правильно").

Как выглядит схема дренажной системы вокруг дома, и как выполнить действительно качественное проектирование?

Первым делом нужно провести геологическую разведку участка, определив следующие показатели:

  • тип почвы на участке;
  • максимальный уровень подземных вод;
  • самую высокую и низкую точки участка.

Эти данные необходимо нанести на план участка вместе со схематичными изображениями всех объектов, находящихся на нем: деревьев, построек и самого здания. Дрены необходимо прокладывать по периметру здания, причем расстояние от дома должно составлять не менее одного метра, а глубина дренажа вокруг дома должна хотя бы на 30 см превышать глубину закладки фундамента.

Кроме того, нужно соблюдать постоянный уклон, величина которого должна быть не менее 3 см на один метр длины трубопровода. Водосборный колодец всегда располагается в самой нижней точке участка, и именно в него стекается вся собранная вода. Выполняя эти правила, создается карта закладки труб, на которую наносятся и точки, где будут установлены смотровые дренажные колодцы. Бытует мнение, что можно объединять систему ливневой канализации с дренажом, но специалисты не советуют так делать.

Подготовка к работе вокруг дома


Когда план работ готов, можно приступать к более материальным задачам: закупке материала и подготовке инструментов.
Дренажные трубы выпускаются из разных материалов: существуют изделия из пластика, асбестоцемента, керамики. Впрочем, наибольшее распространение заслуженно получили именно пластиковые изделия, характеристики которых отлично подходят для создания дренажных конструкций (прочитайте: "Как сделать дренаж вокруг дома правильно").

Диаметр труб должен находиться в пределах 100-110 мм. Если трубы будут закладываться на большую глубину, то стоит позаботиться о том, чтобы они были как можно прочнее. Специалисты не советуют использовать гибкие пластиковые трубы, поскольку с ними тяжело соблюдать уклон.

Кроме труб, нужно приобрести и дополнительные элементы, в список которых входят:
  • фитинги;
  • смотровые колодцы и крышки люков для них;
  • геотекстильная ткань.

Если здание еще не построено, то пригодится гидроизоляция для фундамента, и, конечно же, потребуются основные строительные инструменты: лопаты, строительный уровень и рулетка.

Теперь, когда все готов к работе, устройство дренажной системы вокруг дома – дело времени. В первую очередь вокруг здания на необходимой глубине выкапывается траншея, габариты которой должны соответствовать заявленным в плане. Борта траншеи могут быть любой формы, но тут есть нюанс: если почва изначально довольна рыхлая, то есть смысл сделать небольшие скосы. Ширина траншеи тоже рассчитывается заранее. Чтобы точно соблюдать все необходимые размеры, нужно не забывать пользоваться рулеткой и уровнем.

Каждый поворот траншеи и каждые 30-50 метров прямых дистанций должны быть оборудованы небольшими углублениями, в которые будут устанавливаться смотровые колодцы.

Если в процессе выкапывания канавы будут попадаться камни, твердые куски земли и прочие посторонние элементы, их стоит удалить, чтобы в дальнейшем не повредить трубы. По окончании земельных работ можно обшить фундамент гидроизоляцией, если это не было сделано ранее.

Когда предыдущие работы закончены, можно приступать непосредственно к созданию дренажной системы. Дно траншеи засыпается слоем щебня и песка глубиной примерно 10 см и утрамбовывается, после чего на него укладывается геотекстиль. Свободные края ткани нужно завернуть на стены, чтобы в дальнейшем обернуть ими трубы.

Когда подкладка готова, на нее укладываются трубы. Трубопровод должен идти по центру траншеи. Соединяя трубы, стоит дополнительно обмазывать их силиконовым герметиком. Если перфорация на трубах есть только с одной стороны, то их лучше расположить отверстиями вниз. Важно в процессе работы не забыть о необходимости установки смотровых и поворотных колодцев. Одним из последних этапов будет установка водосборного колодца. Высота колодцев определяется таким образом, чтобы после завершения работ к ним можно было без проблем получить доступ.

Закончив монтаж труб, их необходимо засыпать слоем щебня, завернуть в геотекстиль и засыпать всю конструкцию землей, покрыв сверху слоем дерна.

Кольцевая дренажная система вокруг дома


Кольцевая дренажная система вокруг дома нужна тогда, когда дом уже построен, а отмостка обустроена.

По большому счету, кольцевая дренажная система выполняется так же, как и пристенная, но есть некоторые отличия:

  • траншея должна находиться в трех метрах от фундамента, а все остальные габариты останутся на прежнем уровне;
  • когда закладка дрен закончена, они засыпаются 10-сантиметровым слоем щебня, а все остальное пространство заполняется грунтом;
  • траншеи в данном случае можно декорировать как кольцевую дорожку, направленную к водостоку. Читайте также: "Как сделать дренаж вокруг дома – варианты дренажных систем, правила устройства".

Линейный дренаж фундамента


Под линейным дренажом понимают установку дренажных лотков на участке. Кроме того, их можно устанавливать по периметру здания для сбора и отвода атмосферных осадков (прочитайте: "Делаем дренаж фундамента дома своими руками правильно"). Эффективность лотков можно повысить, объединив их с точечными дождеприемниками и пескоуловителями с подключенными дренажными трубами, что даст возможность отводить воду прямо в коллекторный колодец.

Работы выполняются по схожему плану: сначала подготавливается схема конструкции с учетом всех объектов, находящихся на участке. Потом вычерчивается линия прокладки системы линейного дренирования, указываются места установки дождеприемников и прочих элементов конструкции. Потом приобретаются материалы, подготавливаются инструменты, после чего можно приступать непосредственно к постройке дренажной системы.

Работы будут выполняться по следующему алгоритму:

  1. Сначала подготавливается траншея для лотков. Все правила остаются прежними, но глубина должна быть всего на 10-15 см больше высоты лотка, а ширина – на 10 сантиметров больше.
  2. Когда траншея готова, устанавливается дренажный колодец, к которому подключается канализационная пластиковая труба, подведенная к месту установки первого лотка.
  3. Теперь можно заливать бетонное основание. Когда оно будет готово, можно через систему переходников и соединительных элементов подключать следующие лотки. Система готова, и теперь вода на участке не будет проблемой.

Заключение

Дренажная система вокруг дома своими руками – это не проблема, если подойти к этому вопросу грамотно и осмысленно. Правильное дренирование позволит создать комфорт в доме и даст возможность избежать постоянных подтоплений и заливаний: дом станет крепостью, которую не сможет сломать никакая вода.

kanalizaciyadoma.com

Как сделать дренаж вокруг дома своими руками видео

Особенность грунтовых вод состоит в том, что они могут менять свой уровень в зависимости от сезона и количества осадков в виде снега, дождя, густого тумана или росы. Поэтому для любого жилья рекомендуется оборудовать дренажную систему по периметру жилого дома – это спасет от переувлажнения и проникновения капиллярной влаги не только фундамент, но и несущие стены. О том, как сделать дренаж вокруг дома эффективно и надежно, можно будет рассуждать только после подробного исследования грунта на участке и привязывания свойств грунта к метеорологическим условиям региона. То есть, схемы дренажа могут существенно различаться по уровню сложности и функциональным особенностям в зависимости от внешних факторов – искусственных и естественных. В зависимости от сложности схемы рассчитывается и смета работ: сколько стоит реализация выбранной схемы, будет зависеть от площади осушения и используемых стройматериалов.

Решения дренирования участка



Дренаж работает намного эффективнее любой отмостки, поэтому сделать дренаж вокруг дома своими руками не только можно, но и нужно – любой хозяин только за продление срока эксплуатации своего жилья.

Разные решения при строительстве дренажа

  1. Дренаж засыпного типа – самое простое решение, и делается он следующим образом: на самых низких участках стройплощадки вокруг дома роются траншеи, на дно которых настилается щебнево-песчаная или гравийно-песчаная подушка. Также вместо щебня можно использовать строительный бут – обломки кирпича, камня, засохшего раствора. Полушка закрывается дерном, который был ранее вынут при рытье траншеи. Такая схема работает надежно и долго, а для большего продления ее функционирования на подушку можно уложить геотекстиль. Рекомендуется использовать такую схему для небольших садовых и дачных домиков, так как пропускная способность засыпной дренажной системы невелика;
  2. Дренаж открытого типа обустраивается из отрытых на глубину 50 см траншей, сверху ничем не закрытыми, то есть, это открытые канавы, по которым сточные дождевые или талые воды стекают в коллектор или водоем. Для увеличения срока эксплуатации открытого дренажа стенки траншей не оставляют земляными, а канавы выкладываются из бетонных, пластиковых или металлических лотков-желобов. Сверху такие локти закрываются прочными декоративными решетками или сетками;
  3. Дренаж закрытого типа – это, как правило, стандартный дренаж в подвале дома, предотвращающий намокание стен подвала и самого здания. Схема открытого дренажа – наиболее сложная в исполнении, так как, кроме рытья траншей, требует схематично правильной укладки специальных перфорированных труб, собирающих и отводящих воду от дома. Траншея так же, как и в предыдущих вариантах, снабжается подушкой из гравия и песка, а трубы должны быть уложены под определенным уклоном. Сверху вся конструкция также закрывается дерном, на котором можно устроить клумбы или отмостку.
Дренажная система закрытого типа



Прежде, чем выбрать систему дренажа в подвале частного дома, следует изучить некоторые особенности системы дренажа разного исполнения. При обустройстве системы отвода грунтовых и дождевых вод от подвала или погреба используются три разных конструктивно и локально отличных решения:

Пристенная дренажная схема обустраивается, если в доме есть подвальные помещения, причем сразу после заливки и затвердевания бетона в стенах основания – так сделать дренаж гораздо проще. Если же отвод воды делается после строительства дома, на старом фундаменте, то количество строительных операций увеличивается за счет добавления землеройных работ – нужно будет самому откапывать основание по наружному периметру на всю глубину, и укладывать перфорированные трубы со всеми необходимыми сопутствующими защитными слоями. После прокладки длинных участков труб по углам фундамента выстраиваются ревизионные колодцы или вертикальные отводные трубы. Дрены укладываются с уклоном, чтобы вода по трубам шла самотеком в коллектор. Отступив от фундамента на 1 метр, делают глиняный замок – это слой глины шириной 30-40 см и глубиной на уровне подошвы фундамента. Глиняная прослойка не будет подпускать грунтовые воды к стенкам основания, поэтому водозапорный замок нужен обязательно.

Пристенная система дренажа



Дренажная система траншейного или кольцевого типа рекомендуется, если в доме нет подвала. О том, как правильно сделать дренаж вокруг дома, вкратце было сказано выше – это открытая или засыпная схема отвода грунтовых и сточных вод. Траншея роется на расстоянии 5-8 м от здания, в ров укладываются перфорированные трубы дренажа. Стандартная защита труб – геотекстиль, песчано-щебневая подушка и глиняный замок – должны быть сделаны в обязательном порядке. Угловые смотровые колодцы также обязательно должны быть включены в схему. Уклон труб – 20 на 1 м2 в направлении стока. При прокладке кольцевой схемы дрены должны проходить в грунте на глубине на 50 см ниже подошвы фундамента.

Кольцевая система дренажа



Пластовая схема дренажа обустраивается не рядом с домом, а под ним. Очевидно, что такую систему нужно закладывать на этапе строительства фундамента, а именно – при рытье траншеи или котлована под основание. Самая подходящая комбинация – плитный фундамент и пластовый дренаж. Площадь такой системы отвода вод должна быть больше площади фундамента, и для эффективной работы системы требуется обустроить и пристенный дренаж, который соединяется с пластовым в нескольких местах, в основном – по углам здания. Основа пластового дренажа – 1-2 слоя песка и щебня (можно заменить геотекстилем), с толщиной каждого слоя 0,3 метра. Таким образом, пластовая схема не является основной – она служит только эффективным дополнительным инструментом при обустройстве других дренажных схем.

Пластовая система дренажа



Монтаж дренажной системы для фундамента и подвала

Перед тем, как сделать дренаж в подвале, нужно подготовить фундамент проведением следующего объема работ:

  1. Снаружи поверхность стен основания вскрывается грунтовкой на основе битумных составов;
  2. На битумную грунтовку наносится слой битумной мастики;
  3. На битумную мастику крепится металлическая или стекловолоконная арматурная сетка;
  4. На армирующую сетку еще раз наносится битумная мастика.
Укладка лотков открытой системы дренажа



Основной процесс:

  1. Монтаж коллектора, в который будут сливаться сточные воды из подключенных дрен. Коллекторный колодец обустраивается в низменной части земельного участка. Как и из чего собрать самодельный коллектор, существует много видео в сети;
  2. Роются траншеи с соблюдением требуемого уклона, который можно проверять обычным строительным уровнем. Уклон направляется в сторону колодца;
  3. На дне траншей обустраивается песчано-щебневая подушка толщиной 5-10 см;
  4. Подушка закрывается геотекстильным материалом с таким расчетом, чтобы боковые стороны геотекстиля можно было подвернуть на трубы;
  5. На геотекстиль насыпается слой щебня или гравия толщиной 10-15 см;
  6. На гравийной подушке монтируются перфорированные дрены с уклоном 20 и состыковываются между собой фитингами;
  7. Все дрены подключаются к угловым ревизионным колодцам;
  8. От ревизий отводятся дрены (тоже с уклоном 20) к коллектору, водоему или к сливной яме;
  9. Система труб засыпается слоем щебня или гравия толщиной до 10 см, после чего на гравий заворачиваются края геотекстиля (см. п.4) и фиксируются;
  10. До уровня грунта траншеи засыпаются вынутым грунтом и сверху – слоем дерна.

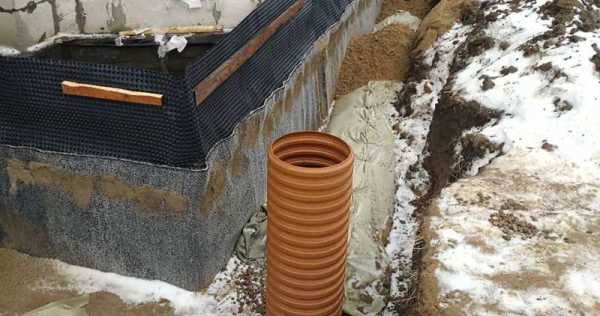

Угловой ревизионный колодец



Траншейный дренаж кольцевого типа

Траншейная схема предусматривает использование следующих материалов: перфорированный трубы, песок, геотекстиль и щебень. Траншеи роются не рядом с фундаментом, а на расстоянии до 8 метров от него, чтобы не допустить возможной усадки грунта из-за пустот. Кольцевой система называется из-за того, что все дрены представляют собой замкнутую в кольцо схему отвода воды. Глубину траншей рассчитывают так, чтобы трубы проходили ниже уровня основания на 0,5 м. От кольца отводится дрена по направлению к коллектору, также с указанным уклоном.

Подробнее об обустройстве дренажа своими руками смотрите в этом видео:



Кольцевой дренаж вокруг дома



Далее:

  1. На дно траншей насыпается песчаная подушка слоем 10-15 см, на песок укладывается геотекстильный материал с заворачиванием краев на трубы. Вся конструкция закрывается десятисантиметровым слоем щебня;
  2. Следующий шаг – укладка дрен Ø ≥ 100 мм с уклоном 20. Это могут быть пластиковые, бетонные или стальные трубы;
  3. По углам кольца собираются ревизии из труб большего диаметра и с люком для профилактических работ. Если кольцо большое, то на прямых участках также оборудуются ревизии через каждые 12 метров;
  4. Вся система засыпается слоем гравия или щебня толщиной до 30 см, сверху на щебень заворачиваются края геотекстильного материала;
  5. До уровня грунта траншея засыпается вынутой землей.
Колодец в системе дренажа

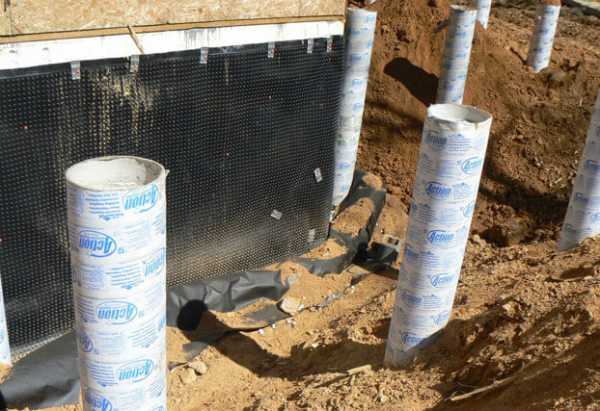

Для любой дренажной системы наличие хотя бы одного смотрового (ревизионного) колодца обязательно. Можно приобрести готовые изделия или сделать колодца из подходящих труб такого диаметра, чтобы в них можно было свободно опустить руку. Коллектор – это основной колодец системы, куда собираются все сточные воды для последующей откачки или перетока в водоем, сточную канаву или просто перекачки в грунт с уровнем ниже уровня участка. Материал коллектора – тот же, что и для ревизионных колодцев, глубина – ниже самого нижнего участка дренажа.

rfund.ru
