Двухконтурные электрические котлы настенного типа: особенности, преимущества и недостатки

Электричество уже давно используется как источник энергии, на котором работают современные приборы отопления для обогрева как жилых, так и подсобных помещений. Хотя стоимость энергоносителя не всегда оправдывает использование электрического котла в качестве основного источника тепла. Но что делать, если у домовладельца нет возможности подключиться к центральной газовой магистрали? Правильно использовать альтернативный вариант – электрический двухконтурный котёл.

Достоинства и недостатки электрического отопления

Простота установки и использования, компактные размеры и эстетическая привлекательность и, самое главное, цена и безопасность двухконтурного настенного котла просто магнитом манят потребителя, даже несмотря на потребление агрегатом большого объёма электроэнергии. Хотя с целью экономии многие отопительные устройства оснащаются ступенчатой регулировкой мощности.

Если принять во внимание, что во многих особенно крупных городах действуют ночные тарифы на электричество, экономный домовладелец задаст котлу программу более интенсивного режима обогрева на данный период. Правильно настроенный электрический котёл, может не только создать уют в квартире, но и

позволит подогреть воду к моменту, когда жильцы в доме проснутся. При этом благодаря ночному тарифу удастся сэкономить на горячем водоснабжении.

Плюс ко всему, снизить энергозатраты на отопление помогут регуляторы температуры, установленные на каждом радиаторе в квартире. Благодаря такому несложному дополнению электрической отопительной стемы появляется возможность задавать температурный режим в каждом, отдельно взятом помещении дома. Помимо этого настенные модели двухконтурных электрокотлов обладают рядом следующих достоинств:

простота эксплуатации;
максимальный коэффициент полезного действия;
тихая работа прибора без вибрации;
максимально автоматизированные процессы отопления;

установка подходящего температурного режима в помещении;
отсутствие дымохода или отдельной котельной;
простота в уходе;
высокая пожарная безопасность;
отсутствие выхлопа отработанных газов;
простота монтажа;
сравнительно невысокая цена.

Использование электрического двухконтурного котла, возможно, как в качестве самостоятельной единицы, так и в комбинации с газовым и твердотопливным устройством или гелиосистемой. В таком варианте электрический агрегат может быть как основным источником тепла, так и резервным прибором.

Но, даже учитывая множество достоинств электрической системы отопления, её использование в больших помещениях нецелесообразно по причине высокой цены электроэнергии. В многоэтажных постройках лучше использовать многотопливное обогревательное устройство.

Однако, это не все недостатки электрических двухконтурных котлов. Частые перебои подачи электричества и непредвиденные перепады напряжения снижают эффективность такой отопительной системы. Особенно данная проблема ощутима в пригородной зоне, когда в случае поломки электрической магистрали целые районы подолгу остаются без света, особенно если за окном непогода и аварийная служба не может проехать по бездорожью. Хотя решить проблему можно благодаря бензиновому генератору, но это невыгодно с экономической стороны, так как цена бензина очень высока.

Ещё одной неприятностью, сопровождающей электрические отопительные котлы, является старая электропроводка в доме, которая не выдерживает повышенных нагрузок. А, как известно, перегрев проводов может привести к пожару.

Особенности конструкции электрокотла

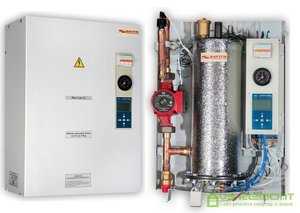

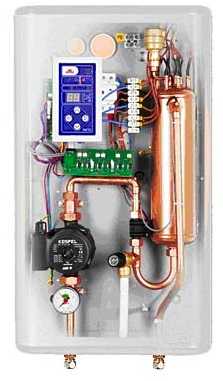

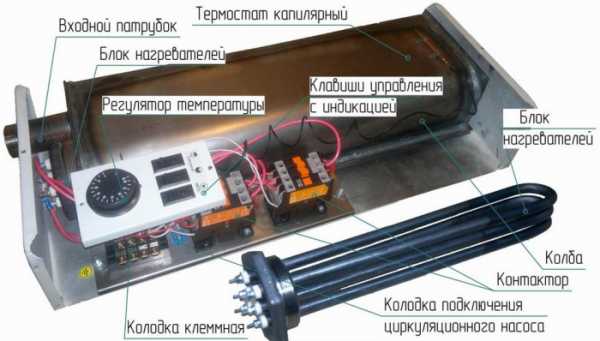

Электрический котёл двухконтурного типа имеет достаточно простую конструкцию, хотя и заменяет мини-котельную. Каждый контур устройства может функционировать как отдельно, так и в паре, отапливая помещение и подогревая воду в одно и то же время. При этом такое оборудование состоит из следующих элементов:

теплообменник, по которому протекает теплоноситель при нагреве;
накопительный резервуар для горячей воды;
нагревательные элементы для подогрева теплоносителя и воды;
бак расширителя для сброса высокого давления;
электрический насос для обеспечения циркуляции теплоносителя;
воздухоотводчик для удаления воздушных пробок;
предохранительный клапан, обеспечивающий безопасность прибора;
блок автоматики, отвечающий за поддержание заданных режимов;
система управления, позволяющая, задавать температурные параметры.

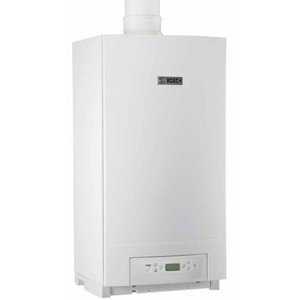

По внешним данным и конструкции электрические котлы подразделяются на следующие модели:

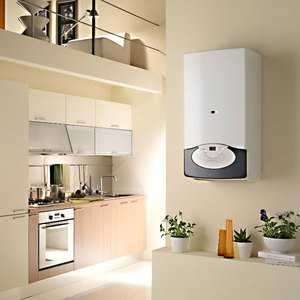

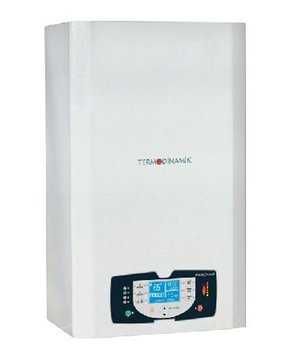

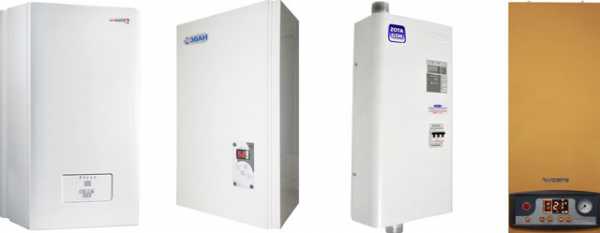

настенный электрический котёл, обладающий компактными размерами;

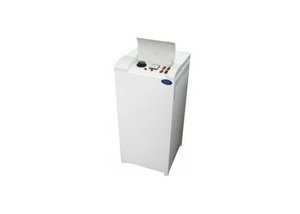

напольное отопительное устройство для обогрева больших помещений.

Исходя из названия, первое устройство крепится на стене. В свою очередь, напольный электрокотел устанавливается на пол в специально предусмотренном для этого месте. Также котлы двухконтурного типа могут подразделяться на три группы в соответствии с основным нагревательным элементом:

ТЭНовый настенный или напольный электрокотел внутри ёмкости, которого расположены несколько трубчатых нагревателей – обладает высокой надёжностью;
электродное устройство нагрев теплоносителя, в котором происходит при прохождении тока чрез водную среду – очень экономичен;
индукционный агрегат, работающий за счёт катушки индуктивности – новое современное отопительное устройство.

По мощности двухконтурные электрокотлы подразделяются по параметрам используемой электроэнергии:

однофазное отопительное устройство;
трёхфазный электрический котёл.

Выбор мощности прибора должен основываться на расчётах параметров отапливаемого помещения. При этом

точных размеров недостаточно, так как на мощность котла влияет целый ряд сопутствующих факторов: утепление здания, количество проживающих в доме и т.д.

Принципиальные особенности работы электрокотла

Двухконтурное электрическое обогревательное устройство как настенного, так и напольного типа, работает по принципу преобразования электричества в тепло. Это достигается посредством нагревательных элементов, которые отвечают за нагрев теплоносителя в отопительной системе и воды в бойлере.

Движение теплоносителя по трубопроводу и радиаторам обеспечивается циркуляционным насосом или по законам физики естественным путём, под контролем блока автоматики. Отопительная система оснащается регулятором, задающим температурный режим, при достижении которого датчиком подаётся соответствующая команда электрическому котлу:

при достижении заданной температуры происходит отключение нагревательного элемента;

при снижении температурных показателей до нижнего порога срабатывания, котёл снова включается.

Современные программаторы позволяют выполнять контроль не только внутренней системы котла, а температуры в конкретно взятом помещении. Благодаря таким устройствам, электрический двухконтурный котёл будет работать полностью в автоматическом режиме без человеческого вмешательства.

Безопасность современного электрического обогрева помещений обеспечивает предохранительная система, цена которой не сказывается на стоимости котла, так как является его неотъемлемой составляющей. В случае перегрева воды значительно увеличивается давление в системе, что приводит к срабатыванию клапана, спускающего лишний теплоноситель в расширительный бачок.

Электрический отопительный котёл с ТЭНами

Принцип работы такой отопительной системы похож на стандартный кипятильник. Нагревательным элементом как настенного, так и напольного котла является ТЭН. При этом их количество зависит от мощности электрического двухконтурного устройства. Нагрев теплоносителя в таком агрегате происходит по проточному или принудительному принципу в зависимости от конструкции котла.

Такой тип отопительного оборудования в последнее время получил максимальную популярность, среди потребителей. ТЭНовый котёл имеет сравнительно невысокую цену и внешне привлекательный дизайн. При этом, если в качестве теплоносителя использовать антифриз, то можно не беспокоиться о перемерзании системы в случае долго отсутствия электричества в зимний период года. Современные агрегаты продаются в комплекте с автоматическими узлами контроля, благодаря которым появляется возможность поддержания температуры в заданном режиме без человеческого вмешательства.

Но такое, казалось бы, совершенное отопительное устройство обладает весомым недостатком – образование накипи на нагревательных элементах

, что может привести к резкому падению эффективности котла. Поэтому через определённое время такой агрегат нуждается в замене ТЭНов. Для продления срока службы нагревательного элемента в теплоноситель добавляется средство, смягчающее воду. Но эта мера не устраняет проблему полностью, а только увеличивает срок службы агрегата.

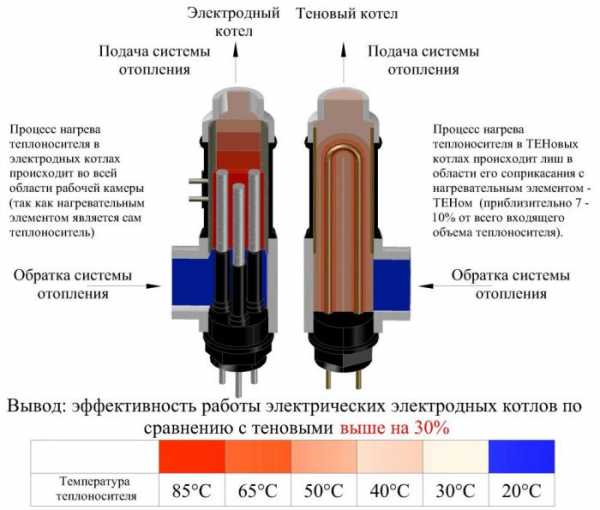

Отопление с двухконтурным электродным котлом

В качестве нагревательных элементов в таких отопительных приборах используются специальные электроды, которые передают теплоносителю электрический ток. При этом нагрев воды происходит за счёт внутреннего сопротивления последней. Под воздействием тока происходит расщепление молекул воды, приводящее к ионизации. Частицы, зарядившись, начинают движение к соответствующему по полярности электроду, за счёт чего происходит мгновенное нагревание теплоносителя.

Электродный двухконтурный котёл, благодаря своей компактности, часто имеет настенную конструкцию, при этом его цена достаточно невысокая. В случае, если произойдёт утечка теплоносителя

он автоматически перестаёт работать, что обеспечивает его высокую безопасность. Но из-за существенных недостатков такое оборудование не получило широкого распространения:

теплоноситель должен подготавливаться в соответствии с характерными особенностями ионизации воды;
при снижении скорости перемещения теплоносителя в системе произойдёт мгновенный перегрев котла;
электроды быстро изнашиваются и поэтому требуют регулярной замены в процессе эксплуатации.

Отопительная система с индукционным котлом

Преобразование электричества в тепловую энергию в индукционном двухконтурном котле происходит посредством катушки индуктивности. Под воздействием индукционного поля происходит передача энергии между первичной и вторичной катушкой, в процессе чего нагревается теплоноситель. Вода, циркулируя в конструктивно сложном контуре, нагревается от стенок герметического корпуса, в который помещена индукционная катушка.

Основным достоинством такого обогревательного устройства является отсутствие прямого контакта теплоносителя с нагревательным элементом, что в значительной мере увеличивает эксплуатационный ресурс последнего.

Индукционный котёл представлен в разных конфигурациях и возможностью использования любого теплоносителя, а также обладает высокой электрической безопасностью. Но из-за достаточно больших размеров и цены устройства, оно не нашло широкого применения в системах отопления.

Критерии выбора оборудования

В процессе выбора двухконтурного электрического котла напольного или настенного типа в первую очередь нужно обращать внимание на показатели мощности, от которой зависит обогреваемая площадь помещения, потребление электричества и цена агрегата. Не целесообразно приобретать устройство, которое намного мощнее необходимого.

Приобретая электрическое отопительное устройство важно обращать внимание на уровень производимых им шумов. Качественный двухконтурный электрический котёл практически беззвучен, кроме звука, издаваемого циркуляционным насосом.

Потребительский рынок отопительных систем переполнен различными моделями электрокотлов как настенных, так и напольных, производимых как за границей, так и на территории нашей страны. Их ассортимент огромен и самостоятельно выбрать подходящее устройство не всегда представляется возможным. В такой ситуации можно обратиться к специалистам в данном вопросе, которые помогут выбрать оптимальный вариант по цене и качеству.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Электрический двухконтурный котел отопления частного дома

Как и одноконтурный, электрический двухконтурный котел для отопления дома может быть настенным и напольным. Он может подключаться к однофазной и трехфазной сети. При этом некоторые модели оснащены двумя схемами соединения тэнов: одна на 220 вольт, а другая на 380 вольт. Переключение с одной схемы на другую выполняется вручную специальным тумблером. Более подробно о принципе работы всех видов электрокотлов мы рассказывали в предыдущий раз. Сегодня же мы поговорим только про двухконтурные агрегаты, как они работают и почему они так непопулярны среды населения нашей необъятной родины.

Принцип работы двухконтурного электрического котла

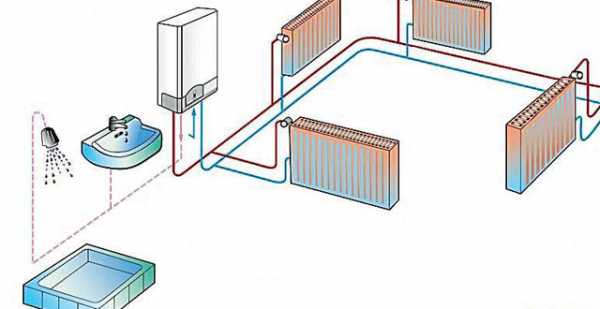

Двухконтурный котел обогревает помещение и снабжает дом горячей водой.

Принцип работы электрического двухконтурного котла для отопления дома заключается в том, что он может работать сразу в нескольких направлениях:

подогрев теплоносителя;
подогрев воды для бытовых нужд (горячее водоснабжение).

Сразу определимся, что двухконтурный электрический котел отопления – это по определению только тэновый нагреватель, в котором нагрев осуществляется посредством тэнов. Помимо этого существуют индукционные и электродные котлы, но в них контура ГВС быть не может, конструктивно это невозможно.

В двухконтурном электрическом котле отопления есть два кольца циркуляции, одно из которых замкнутое. Между собой они не пересекаются, по крайней мере, по задумке этого быть не должно, а на практике все же случаются сбои.

Получается, что для каждого контура должен быть отдельный нагреватель, который сможет работать независимо в своем, собственном режиме. Помимо этого электронный блок управления должен предусматривать возможность регулировки температуры нагрева жидкости для каждого контура отдельно.

Нагревательные элементы на контуре высокотемпературного отопления поддерживают определенную пользователем температуру в самой системе или же в помещении. Разница в том, какие датчики и где установлены. Датчик температуры, встроенный в котел электрический отопительный двухконтурный, может снимать показания температуры теплоносителя или воздуха в доме. Исходя из этих данных, блок управления включает или выключает нагреватель. Контроль температуры воздуха удобнее, так как можно задать одинаковую температуру для всего отопительного периода.

Например, надо чтобы в доме было 22 градуса. Если на улице сильный мороз, то котел электрический отопительный двухконтурный будет работать больше, чем в теплые дни. Таким образом, температура воды в контуре изменяется, подстраиваясь под погодные условия. Контур ГВС работает несколько по-иному. При открывании крана срабатывает датчик, который мгновенно включает тэн. Проточная вода из водопровода нагревается. Естественно, агрегат потребляет больше электроэнергии, когда задействованы оба контура. Степень нагрева контролируется прямо в котле, при этом от нагревателя до смесителя должно быть не более 10 метров.

Современные газовые котлы в квартире показали себя на все 100%, только положительные отзывы.

О том как умный дом управление отоплением берет под свой контроль можно прочитать здесь.

Почему не стоит покупать двухконтурный электрокотел

Если у вас стоит двухконтурный электрокотел, то однажды вы можете увидеть нечто похожее.

Двухконтурный электрокотел для отопления дома не пользуется спросом. Да и предложений по такому виду оборудования крайне мало, что также свидетельствует о невысокой его популярности, ведь если есть спрос, предложение не заставит себя ждать. Начнем с того, что двухконтурные электрические котлы для отопления частного дома достаточно сложные и дорогие аппараты. К примеру, если вы купите отдельно одноконтурный котел для отопления и бойлер для горячей воды, то ваши расходы будут втрое меньше. Дальнейшая эксплуатация будет удобнее, а счета за электроэнергию будут приблизительно одинаковые.

Любой инженер вам скажет, что чем проще прибор, тем он лучше и надежнее. Все дополнительные опции и навороты ведут к тому, что появляется больше потенциальных неисправностей. Следует понимать, что поломка какого-либо элемента котла непременно ведет к тому, что дальнейшая его эксплуатация становится невозможной. Без горячей воды можно потерпеть, как показывает жизненный опыт, достаточно долго, а вот без отопления – никак.

Двухконтурные электрокотлы для отопления частного дома не рекомендуют использовать совместно с антифризом, тем более этиленгликолевым.

Подмес теплоносителя в контур ГВС, как мы уже отметили ранее, случается часто. Поэтому, в таких системах вы можете увидеть, бегущую из-под крана голубую или зеленую жидкость. Это антифриз. Мало того, что химия, так он же еще уходит в канализацию. Значит, придется восполнять потери, а это растраты, да и заниматься нужно, чтобы залить жидкость в систему отопления.

Подытожим минусы двухконтурных котлов:

очень дорого;
слишком сложный аппарат, в котором есть много чему поломаться;
нельзя использовать антифриз в качестве теплоносителя;
нельзя чтобы до кранов с горячей водой было больше 10 метров.

Из преимуществ только компактность. Как-то маловато за такую-то цену и сложности с эксплуатацией взамен получить всего лишь компактность. Для наглядности сравним цены на двухконтурные котлы с комплектом одноконтурного агрегата и бойлера.

двухконтурный котел стоит порядка 600 американских долларов;
одноконтурный электрический котел отоплениястоит от 90 долларов;
за бойлер для нагрева воды объёмом 80 литров производители просят от 65 долларов.

Все цены указаны за дешевые модели, чтобы быть объективными, так как любой из приборов можно найти в несколько раз дороже. Как видите, за одноконтурный нагреватель и бойлер вы отдадите 155 долларов США, что почти в четыре раза меньше чем один двухконтурный агрегат. Пусть обвязка электрокотла для отопления и бойлера для ГВС обойдется дороже, но стоимость нескольких дополнительных фитингов и кранов несопоставима с такой колоссальной разницей в цене.

Интересно, как сделать так, чтобы система отопления коттеджа работала как часы на протяжении долгого времени? Тогда уделяйте внимания, даже как казалось бы, мелочам.

О том как обустроить отопление коттеджа тепловыми насосами читайте здесь.

Трехконтурные электрические котлы?

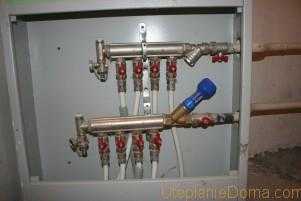

Это коллектор. Он размещается в отдельном ящике.

Бывают ли трехконтурные электрические котлы отопления? Ответ очевидный – нет, не бывает. Хотя техническая возможность создать несколько контуров есть даже для самого простого нагревателя. Рассмотрим, какие могут быть варианты. Допустим, у нас есть двухэтажный дом и мы хотим отдельно пустить отопление на первом и втором этажах, а также систему водяного теплого пола, которую также можно разделить для разных этажей. В итоге мы получим даже четыре контура.

Разделять контуры между собой будет коллектор. Коллектор – это металлическая трубка с отверстиями для входа и обратки теплоносителя. Применение коллектора позволит отключать один из контуров независимо от остальных. Это может пригодиться, когда потребуется ремонт. При этом надо понимать, что котел будет нагревать теплоноситель одинаково для всех контуров. К коллектору подходит одна труба подачи и от него к котлу идет одна труба обратки. Разветвления начинаются после коллектора.

В теплом полу температура теплоносителя не должна превышать 35 градусов, иначе пол будет слишком уж теплый, что создает некий дискомфорт. Как же быть, когда котел поднимает температуру воды до 65, что необходимо для прогрева помещения. Для этого устанавливаются трехходовые клапаны, которые регулирует степень нагрева жидкости, подмешивая воду из обратки.

Но в случае с электрическими котлами такие сложные манипуляции просто неуместны. Оптимальный вариант:

одноконтурный котел для высокотемпературной системы отопления;
электрический теплый пол там, где это необходимо;
бойлер для ГВС.

По сути, разницы в энергопотреблении не будет, при этом все приборы будут автономными, что существенно облегчает их обслуживание. К тому же купить их можно постепенно, по мере поступления средств. Монтаж также проще, не надо выдумывать сложных схем с дополнительным оборудованием. По поводу теплых полов, то современные инфракрасные маты можно расстилать прямо под линолеум. Их можно демонтировать и переносить в другое место.

P.S. (post scriptum)

Покупка двухконтурного электрокотла для отопления квартиры в перспективе не несет за собой никакой выгоды своему потенциальному владельцу. Если купить нагреватели для системы отопления и ГВС отдельно, то это будет значительно дешевле и удобнее. Про водяные теплые полы, работающие от электрокотла, вообще лучше забыть. Есть альтернатива – электрические теплые полы, которых несколько видов. Вероятность утечки теплоносителя исключается и даже при появлении поломки перестанет функционировать только какая-то часть теплого пола. Самые новые инфракрасные маты вообще не боятся повреждений.

utepleniedoma.com

электрокотел для отопления и горячего водоснабжения, горячей воды

Содержание:

Один из способов организовать обогрев загородного дома – использовать для этого электрический двухконтурный котел для отопления. Кроме обогрева жилища, такие приборы в состоянии обеспечить горячее водоснабжение.

Особенности устройства и работы

Сердцевиной практически любого электрического котла является ТЭНая схема. Она состоит из внутренних ТЭН, к которым коммутируются автоматические блоки. С их помощью осуществляется нагревание теплоносителя, транспортирующего тепло в отопительный контур. Подача электричества осуществляется от однофазных и трехфазных электрических сетей. Эффективность электрических котлов такова, что они практически полностью преобразуют электрическую энергию в тепловую: КПД устройств приближается к 99%.

Для классических котлов характерны небольшие габариты, что позволяет избежать загромождения жилого пространства. Однако в таком случае не решается проблематика отсутствия горячей воды. Как известно, централизованным горячим водоснабжением могут похвалиться только городские квартиры в многоэтажных домах.

Для жителей загородных коттеджей остается вариант с подогревом воды вручную или применением электрического проточного и накопительного водонагревателя. Двухконтурные электрические котлы для отопления дома ненамного сложнее своих одноконтурных аналогов. При этом они в состоянии подогревать воду дополнительным теплообменником с ТЭНом.

Такая конструкция состоит из следующих элементов:

Два ТЭНа.
Расширительны бак.
Группа безопасности (иногда заменена предохранительным клапаном).
Циркуляционный насос.

Включение питающего отопительного контура основного ТЭНа происходит согласно установленных температурных показателей. При этом ТЭН для контура ГВС запускается только после открывания крана с горячей водой. Что касается других типов внутреннего устройства двухконтурных отопительных котлов, то они не прижились на рынке сантехнического оборудования из-за несовершенной конструкции и целого ряда слабых мест. В одном из подобных вариантов предполагается нагрев воды в контуре ГВС от отопительного контура.

Электрические двухконтурные котлы для отопления и водоснабжения по типу монтажа разделены на две группы:

Настенные.
Напольные.

Большей мощностью отличаются модели для напольного монтажа: по этой причине они используются для обогрева крупных домовладений. За потерю жилищного пространства переживать не нужно, т.к. они занимают немного места, отличаясь компактностью. В небольшом жилище рекомендуется применять миниатюрные настенные электрокотлы для отопления и горячей воды. Отдельные модели данного типа отличаются хорошей мощностью, которой достаточно для обогрева обширных площадей.

Новинкой рынка котельного оборудования являются т.н. «энергосберегающие» двухконтурные электрические котлы для отопления частного дома. В их конструкции имеются альтернативные элементы. К таковым устройствам относятся электродные котлы типа «Скорпион». Благодаря наличию автоматики появляется возможность быстро и недорого прогревать жилье. Характерной чертой индукционных приборов является их безопасность и длительный срок службы.

Сильные и слабые стороны электрических двухконтурных котлов

Для электрических двухконтурных котлов для дома характерно значительное удобство и практичность. Благодаря этому хозяева загородных домов избавляются от необходимости организовывать горячее водоснабжение.

Достоинства приборов следующие:

Компактность. По габаритам электрические двухконтурные котлы заметно уступают газовым нагревателям.
Отсутствие шума. Работа устройств не сопровождается гулом и шумом, что позволяет монтировать их в любой комнате.
Экологичность. Во время эксплуатации не происходит выделения вредных веществ и углекислого газа.
Скорость установки. При монтаже меньше приходится возиться с трубами и другими узлами.
Пожарная безопасность. Отсутствует угроза утечки газа, воспламенения и взрыва.
Простота обслуживания. Все, что потребуется – время от времени смахивать с корпуса пыл.
Возможность монтажа в любом месте. Специальная котельная в этом случае не понадобится: прибор можно устанавливать на кухне, в кладовке или в подвале.
Высокий КПД (практически 99%).
Возможность использования сетей с напряжением 220 В и 380 В. Решающее значение при этом играет мощность используемого котла.

К недостаткам двухконтурных электрокотлов для отопления дома обычно относят:

Чтобы подключить мощный прибор, потребуется прокладка автономной линии. В первую очередь это касается котлов мощностью более 3 кВт. Местом запитки такой линии выступает общий электрощиток.
Дороговизна, по сравнению с газовыми или твердотопливными агрегатами.
Высокий расход электрической энергии при одновременном включении дух контуров. Именно по этой причине и нужна автономная линия питания.
Дороговизна потребляемого электричества. Как известно, электроэнергию нельзя назвать дешевой.

Перечисленные недостатки не являются критическими, особенно в тех ситуациях, когда двухконтурные электрокотлы для отопления выступают единственным вариантом отопления жилых помещений и организации ГВС. Это в первую очередь касается регионов, где отсутствует газификация и стабильный подвоз твердого топлива.

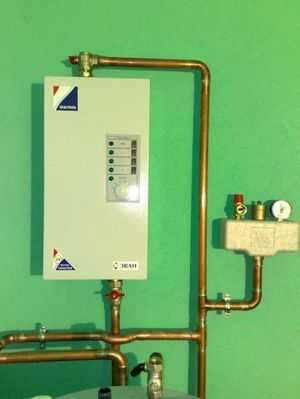

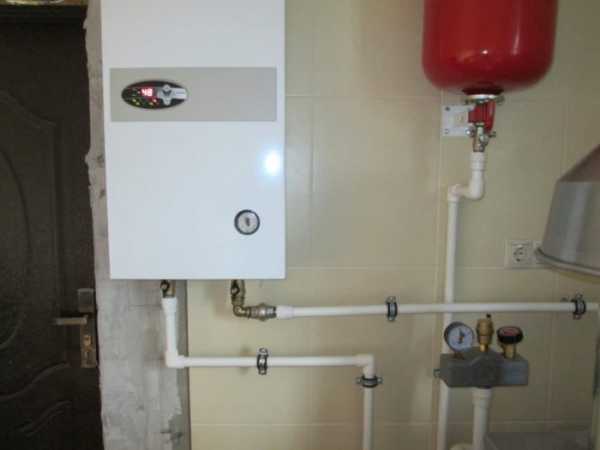

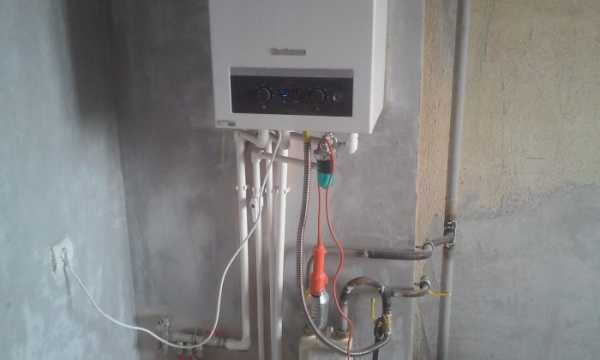

Установка и обвязка

Особые требования к тому, где именно установить электрический котел для отопления и горячей воды, отсутствуют. Для этих целей может использоваться как отдельное помещение, так и ниша на кухне, коридоре или подвале. При этом необходимо обеспечить естественную вентиляцию устройства и защитить его от прямого воздействия влаги. Приобретенную напольную модель необходимо монтировать на пол. Для настенных моделей должно быть гарантировано должное качество настенного крепления.

Коммутации электрической части проводится проводкой нужного сечения: указания этих параметров имеется в сопроводительной документации. Для приборов мощностью более 3 кВт потребуется наличие персональной электрической линии. Автоматы УЗО подключают в непосредственной близости к котлу. Для недопущения поражения электрическим током прибор необходимо в обязательном порядке заземлить. Указания по организации надежного заземления содержаться в специальной литературе. Главное ― не использовать для этих целей трубы отопления и водопровод.

Чтобы подключить котел к системе отопления, особенные навыки не понадобятся. Все, что нужно ― подсоединить трубы и убедиться в герметичности соединений. Что касается приобретения и установки циркуляционного насоса, то потребность в этом обычно не возникает. Дело в том, что подобные системы обычно изначально оснащаются насосными аппаратами. Это справедливо также по отношению к расширительному бачку. При отсутствии группы безопасности ее рекомендуется установить. По окончанию всех монтажных мероприятий в систему заливают теплоноситель и производят тестовый запуск. Если нет уверенности в своих силах, для реализации монтажных работ лучше пригласить специалистов.

teplospec.com

Двухконтурный электрический котел для отопления частного дома

В отличие от многоквартирных жилых домов обеспечение частного коттеджа горячим водоснабжением всегда было заботой самого домовладельца. Сейчас для этой цели приобретаются и устанавливаются водонагреватели различных типов, в том числе и электрические. Последние очень популярны, так как относительно недороги, надежны и просты в подключении. Но если вы задумали принять электроэнергию как дополнительный или основной энергоноситель для обогрева своего жилища, то почему бы сразу не приобрести двухконтурный электрический котел? Это поможет вам с ходу решить вопрос с подогревом воды на хозяйственные нужды.

Устройство и принцип действия

На современном рынке отопительного оборудования предлагаются двухконтурные электрические котлы отопления трех видов:

с дополнительным проточным теплообменником;
со встроенным накопительным бойлером;
с возможностью подключения и совместной обвязки с выносным бойлером косвенного нагрева.

Во всех теплогенераторах с возможностью подачи воды для ГВС нагрев осуществляется с помощью трубчатых электронагревателей (ТЭНов). ТЭНы установлены внутри закрытой емкости, заполняемой теплоносителем. Нагревательные элементы должны быть постоянно погружены в воду, поэтому в верхней части емкости устанавливается автоматический воздуховыпускатель. Если воздух не будет сбрасываться, то часть трубки ТЭНа перестанет омываться теплоносителем, в результате чего его вольфрамовая спираль перегреется и перегорит за короткий промежуток времени.

Для справки: обычная водопроводная вода содержит некоторое количество воздуха, при нагревании в емкости он начинает скапливаться в ее верхней части, образуя воздушную прослойку. В промышленных котельных система отопления заполняется водой, прошедшей процедуру удаления пузырьков воздуха. Выполнять ее на бытовом уровне затруднительно по причине высокой стоимости оборудования.

Электрокотлы с проточным теплообменником

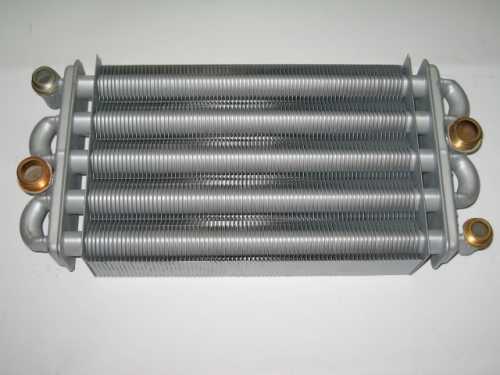

Теплообменник двухконтурного котла

В данных агрегатах подогрев воды для ГВС осуществляется от уже нагретого теплоносителя посредством дополнительного теплообменника. Здесь принцип работы следующий: в обычном режиме ТЭНы нагревают теплоноситель до необходимой температуры, он движется по основному контуру с помощью встроенного циркуляционного насоса.

Как только в доме открывается вентиль горячей воды, датчик протока фиксирует этот факт и передает импульс на блок управления. Затем поток теплоносителя переключается с главного контура на вторичный, отдавая команду электроприводу двухходового клапана, распределяющему потоки. При этом отопление дома перестает подпитываться, поскольку теплогенератор работает на ГВС.

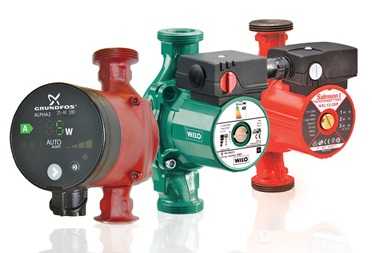

Циркуляционные насосы для отопления

Во вторичный контур встроен теплообменник, в котором движутся два потока навстречу друг другу, обмениваясь теплом. То есть, теплоноситель интенсивно отдает теплоту для нагрева проточной воды. Как только кран закрывается, происходит обратный процесс: контроллер по сигналу датчика отдает команду электроприводу двухходового клапана и тот переключает потоки обратно, двухконтурный электрокотел снова функционирует в обычном режиме.

Теплогенератор подобного типа целесообразно использовать, когда в доме имеется 2 или 3 небольших потребителя горячей воды, например, санузел и кухня. Тогда производительности проточного теплообменника будет достаточно. Помимо этого электрические двухконтурные котлы с проточным нагревателем обладают и другими недостатками:

Наличие перепадов температуры горячей воды при одновременном использовании двух потребителей.
Отключение системы отопления во время работы контура ГВС начинает сказываться на микроклимате, когда происходит обогрев больших помещений, особенно в неутепленных зданиях.
Нагреватель требует обслуживания (промывки), поскольку на внутренних поверхностях со временем появляется накипь, препятствующая хорошему теплообмену.

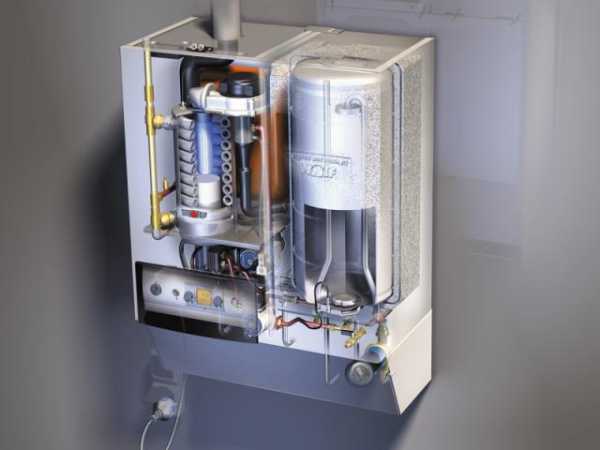

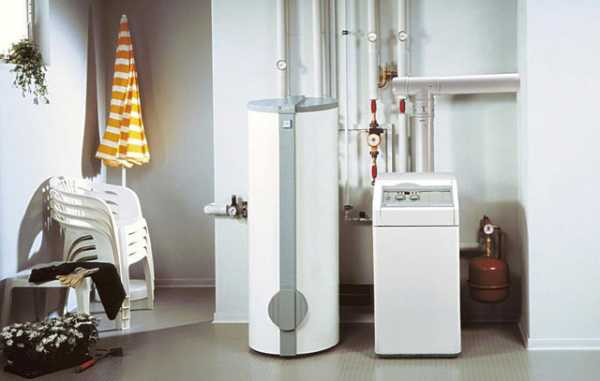

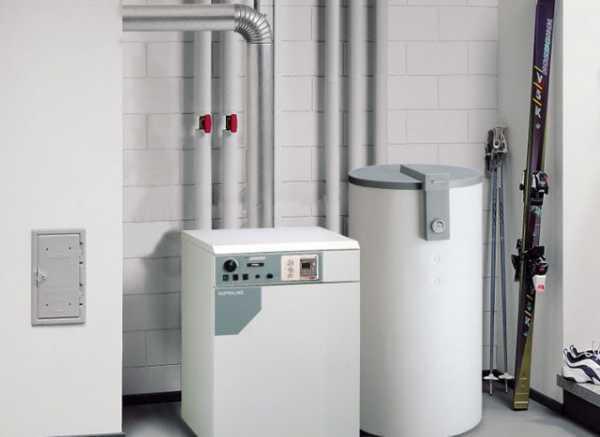

Котлы с накопительным бойлером

Схема подключения проточного и накопительного бойлера

Недостатки, связанные с проточным нагревателем, отсутствуют у двухконтурных электрических котлов со встроенной накопительной емкостью для горячей воды. В этом случае ее расход и количество потребителей зависят от вместительности этой емкости и тепловой мощности агрегата. Производители предлагают настенные и напольные версии теплогенераторов для отопления дома и ГВС, в первых установлены бойлеры небольшой вместительности (до 100 л), в напольных же агрегатах емкость бака может достигать 300 л. Это позволяет обеспечить необходимый расход горячей воды для всех хозяйственных нужд при большом количестве проживающих в доме людей.

Принцип, по которому происходит работа электрокотла с бойлером, напоминает электроустановку с теплообменником. Разница заключается в том, что переключение потоков осуществляется, когда теплоноситель в системе набрал необходимую температуру.

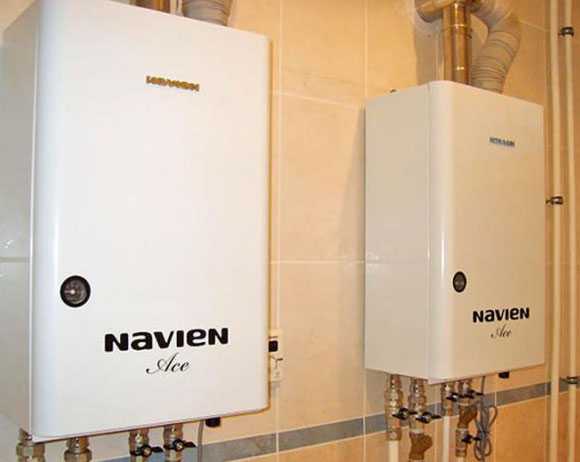

Двухконтурные котлы Navien

В одноконтурных агрегатах при достижении требуемой температуры теплоносителя блок управления отключает ТЭНы и включает их после того, как вода остынет до минимального нижнего порога.

В двухконтурном аппарате ТЭНы продолжают работать, только нагревают они теперь воду в накопительном баке. Получается, что система ГВС всегда готова к работе с большим расходом горячей воды. Тем не менее здесь кроются свои недостатки:

Расход электроэнергии выше, так как ТЭНы постоянно подогревают воду в баке.
Габаритные размеры теплогенератора больше из-за наличия бака.
Электроника настроена на поддержание температуры в помещениях, а уже во вторую очередь нагревают воду в емкости. По этой причине в особо холодные дни температура воды в бойлере может понижаться, поэтому важно изначально правильно выбрать агрегат по мощности.

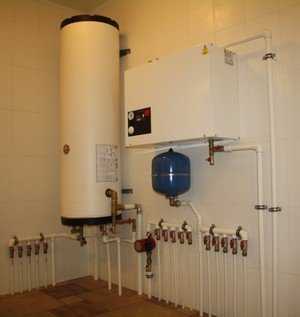

Присоединение бойлера косвенного нагрева

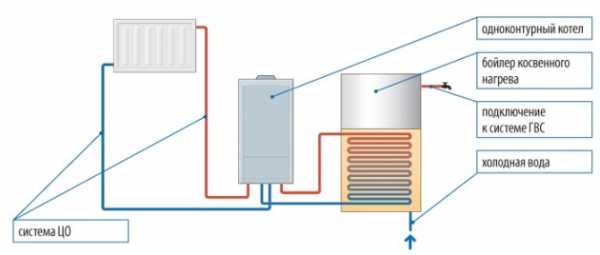

Схема подключения бойлера косвенного к электрическому котлу

Многие двухконтурные электрокотлы укомплектованы контроллерами, управляющими не только элементами самого агрегата, но и наружными устройствами. К таковым относится и выносной бойлер косвенного нагрева, вода в котором разогревается от теплоносителя, циркулирующего в системе отопления. Данный процесс может контролировать электронный блок теплогенератора, управляя электроприводом трехходового клапана, задействованного в схеме таким образом:

Здесь электрокотел работает по такому же алгоритму, как и со встроенным накопительным баком. Пока теплоноситель в системе не достигнет максимальной температуры, трехходовой клапан по команде контроллера направляет поток к радиаторам, а в остальное время переключается на змеевик бойлера. Соответственно, мощности электроустановки должно хватать на обеспечение теплом обеих систем.

Чтобы экономить электроэнергию для ГВС, некоторые контроллеры имеют функцию программирования на неделю вперед. Готовность горячей воды можно «заказать» на определенное время дня, тогда котел не будет подогревать ее круглосуточно.

Недостатками такой системы ГВС считается относительно высокая стоимость и необходимость выделять под отопительное оборудование специальное помещение.

Заключение

Двухконтурные электроотопительные установки могут успешно заменить собой отдельный электрический водонагреватель, особенно в тех случаях, когда расход горячей воды невелик. Если же расход требуется большой, то и здесь имеются варианты, освещенные выше. Поэтому покупка отдельного электрического бойлера не всегда оправдана.

cotlix.com

Двухконтурный электрический котел для водоснабжения и отопления

Если владельцы загородного дома не имеют возможности подключиться к газовой магистрали, то единственным вариантом отопления постройки является использование приборов, работающих на электроэнергии. Хоть стоимость такого энергоносителя довольно высокая, при рациональном его использовании экономичность и эффективность такого отопления будет на высоте. Чтобы отапливать дом и подогревать воду для бытовых целей, используют двухконтурный котел электрический.

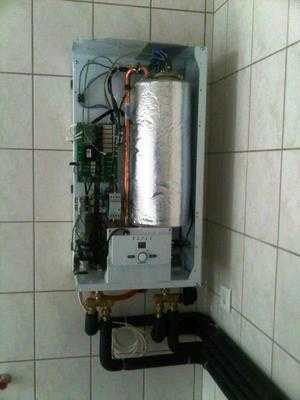

Устройство и принцип работы двухконтурного электрокотла

Двухконтурный электрический котел для отопления частного дома работает по принципу преобразования электрической энергии в тепловую. Для этого в приборе установлены нагревательные элементы, отвечающие за подогрев теплоносителя и воды для бытовых нужд.

Нагревательный прибор состоит из следующих элементов:

два ТЭНа;
расширительный бак;
предохранительный клапан;
воздухоотводчик;
автоматика.

В таком агрегате используется ТЭН в виде металлической трубки с вмонтированной токопроводящей нихромовой нитью. Нагревательный элемент встроен в теплообменник. При поступлении электрического тока нить нагревает внешнюю трубку, а она в свою очередь греет теплоноситель. Для циркуляции теплового носителя используется циркуляционный насос.

На заметку! Для каждого контура установлен свой ТЭН. При работе прибора циркуляционные контуры никогда не пересекаются.

Агрегат может работать полностью в автоматическом режиме. При этом контролируется работа как систем котла, так и температура в помещении. При достижении необходимого показателя прибор отключается, а при снижении температуры включается снова. При перегреве воды давление в системе повышается. При этом излишек теплоносителя поступает в расширительный бак. Это способствует нормализации давления в системе. На фоне снижения температуры воды давление из бака выдавливает жидкость обратно в систему.

Преимущества и недостатки электрокотла отопления

Агрегаты с двумя контурами не только решают вопросы отопления дома и организации горячего водоснабжения, но и обладают другими достоинствами:

Двухконтурный электрокотел имеет небольшие размеры (особенно в сравнении с его газовым собратом).
Прибор не издает шума при работе и отличается безопасностью, поэтому для его установки не нужно выделять отдельное помещение. Кроме этого, агрегат не выделяет угарный газ, поэтому не нуждается в подключении к дымоходу.
Монтаж проходит намного быстрее, чем установка газового котла.
Прибор отличается пожарной безопасностью, потому что не будет утечек газа, возможных взрывоопасных ситуаций и возгораний.
Агрегат не требует особого обслуживания и не нуждается в привлечении для этого квалифицированных специалистов.
КПД достигает 90%.
В зависимости от мощности оборудование может работать от сети переменного тока с напряжением 220 или 380 В.
Можно задавать температурный режим в каждом помещении, если установить регуляторы температуры на радиаторы.
Процесс отопления дома полностью автоматизирован.
Еще одно преимущество такого оборудования – его приемлемая цена.

Важно! Если использовать двухтарифный счетчик, то на подогреве воды и отоплении с помощью электрокотла можно существенно сэкономить, например, если агрегат будет подогревать воду для бытовых нужд ночью.

Главный недостаток электрических отопительных систем в том, что стоимость электроэнергии выше, чем цена на газ, поэтому такие котлы нецелесообразно использовать для отопления большого загородного дома по причине значительных расходов на электроэнергию. Еще один минус таких систем кроется в их энергозависимости. При перебоях с подачей электроэнергии отопления в доме не будет. Также на эффективности такой системы отопления негативно сказываются скачки напряжения.

Внимание! Электрические котлы можно устанавливать только в доме с исправно работающей проводкой, которая способна выдержать значительные нагрузки.

Виды двухконтурных котлов

В зависимости от места монтажа бывает котел электрический двухконтурный настенный и напольный. По конструктивным особенностям все агрегаты делятся на ТЭНовые, электродные и индукционные.

Рекомендуем к прочтению:

Электрокотел ТЭНовый

Принцип работы этого прибора схож с кипятильником. В качестве нагревательного элемента в нем используется ТЭН. Количество ТЭНов зависит от мощности агрегата. Циркуляция теплоносителя проточная или принудительная.

Преимущества ТЭНовых котлов:

приемлемая цена;
привлекательный дизайн;
в качестве теплоносителя можно использовать антифриз;
приборы полностью автоматизированы.

Главный минус таких котлов кроется в образовании накипи на ТЭНах, что существенно снижает эффективность работы прибора. В связи с этим через определенный срок нагревательные элементы придется заменять. Для продления срока службы ТЭНов в воду добавляют смягчающее средство.

Электродный агрегат

В этом устройстве в качестве нагревателя выступают специальные электроды, подающие электрический ток теплоносителю. Нагревание жидкости происходит за счет ее внутреннего сопротивления. Электрический ток приводит к расщеплению молекул теплоносителя с последующей их ионизацией. Заряженные частицы движутся к электроду с нужной полярностью, что приводит к быстрому нагреванию теплоносителя.

Преимущества двухконтурного нагревательного оборудования:

Компактные размеры и небольшой вес прибора позволяют монтировать его на стену.
Приемлемая цена – еще одно достоинство таких агрегатов.
При утечке теплоносителя котел автоматически отключается, что гарантирует его безопасность.

Минусов у котлов электродного типа больше:

предъявляются высокие требования к чистоте и химическому составу теплоносителя;
нельзя использовать антифриз;
если скорость движения теплоносителя в контуре упадет, то котел мгновенно перегреется;
электроды нуждаются в регулярной замене, потому что быстро изнашиваются.

Индукционный нагревательный прибор

Для преобразования электрического тока в тепловую энергию в индукционном котле установлена катушка индуктивности. Передача энергии между первичной и вторичной обмоткой происходит под действием индукционного поля. Это вызывает нагрев теплового носителя. Вода, циркулирующая в змеевике, нагревается от стенок корпуса вокруг индукционной катушки.

Плюсы индукционного котла:

Главное достоинство такого нагревательного оборудования в том, что жидкий теплоноситель не контактирует с нагревательным элементом. Благодаря этому повышается срок службы прибора.
Кроме этого, в таком агрегате можно использовать любой тепловой носитель.
Дополнительное преимущество – высокая электро- и пожаробезопасность.

Недостатками индукционного котла можно назвать его значительные габариты и немаленькую стоимость, что не делает его популярным.

Рекомендуем к прочтению:

Как выбрать электрокотел для отопления дома?

Главный критерий, по которому выбирают подобное нагревательное оборудование, – это мощность котла. Она напрямую связана с отапливаемой площадью, стоимостью агрегата и потреблением электроэнергии.

На заметку! Не нужно покупать котел с мощностью большей, чем требуется. Это нецелесообразно и приведет к неоправданным расходам.

При выборе агрегата обратите внимание на уровень шума, который он издает в процессе своей деятельности. Качественные приборы практически бесшумные. Единственный шум, который будет при работе такой отопительной системы, – это звук работающего циркуляционного насоса.

Обязательно учитывайте габариты прибора, а также заранее продумайте место для его установки. Учтите, что агрегаты со значительной мощностью довольно тяжелые, поэтому выпускаются только в напольном варианте. Более легкие котлы можно монтировать на стену, что позволит сохранить полезную площадь помещения.

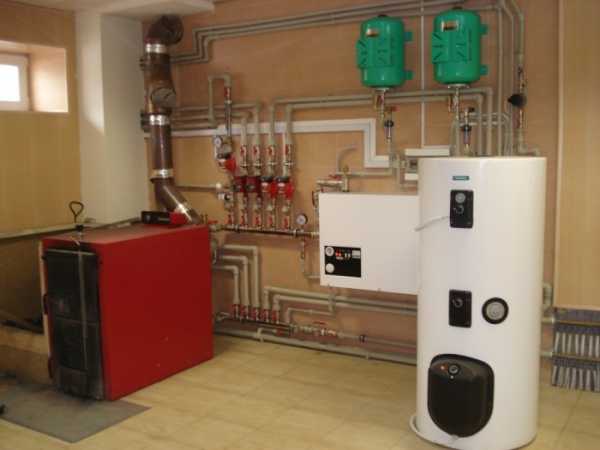

Схема устройства отопительной системы с электрокотлом

Отопительные системы с электрокотлом могут быть с принудительной или естественной циркуляцией теплоносителя.

В зависимости от этого используется одна из следующих схем подключения:

В системах с естественным током жидкости к патрубку на выходе из котла крепится кран шаровой с американкой. Далее прокладывается трубопровод к радиаторам отопления. На трубопроводе с обраткой обязательно устанавливается грязевик и кран для его прочистки, далее следует расширительный бак закрытого типа. После него на обратке монтируется шаровой кран с американкой и патрубок для слива теплоносителя. Обратка подключается к патрубку в нижней части котла. Для естественного тока остывшего теплоносителя обязательно делается уклон обратной магистрали в сторону котла.
В системах с принудительной циркуляцией используется другая схема подключения. На выходящем из котла трубопроводе устанавливается группа безопасности. После нее идет шаровой кран с американкой. Подающий трубопровод подключается к радиаторам отопления. На обратном контуре сначала устанавливается циркуляционный насос. Потом следует грязевик и кран для его прочистки. Далее к обратному контуру подключается закрытый расширительный бак, вентиль с американкой и патрубок для слива теплоносителя.

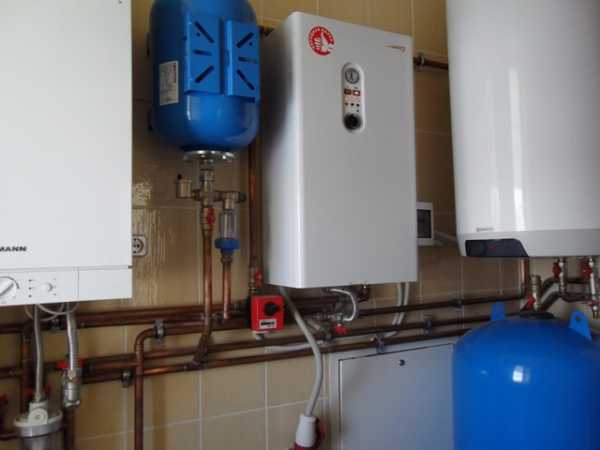

Правила установки и обвязки электрокотла отопления

В помещении, где установлен электрокотел, не должно быть повышенной влажности. Оно должно хорошо вентилироваться. Под напольные модели должно быть изготовлено прочное основание из жаростойкого материала, а настенные приборы нуждаются в подготовке прочного кронштейна.

Для подключения к сети электроснабжения используются кабели подходящего сечения. Для выбора оптимального сечения кабеля нужно изучить инструкцию производителя котла. Приборы с мощностью более 3 кВт подключаются к отдельной линии. Устройства защитного отключения устанавливаются в обязательном порядке. Нагревательное оборудование должно иметь заземление.

Для подключения прибора к отопительной системе используются патрубки, фитинги и переходники. Убедитесь в герметичности всех соединений. Обязательно устанавливаем расширительный бак, циркуляционный насос и группу безопасности. После этого заполняем контур водой и выполняем пробный запуск. Проводим регулировку работы отопительной системы.

vodakanazer.ru

Цена экономии: электрический котел отопления в частном доме

Котёл электрический отопительный – это самая лучшая альтернатива газовому котлу. Разумная цена, низкие требования, связанные с монтажом электрического котла, дают возможность производить установку оборудования в высотных или частных домах. Как выбрать электрокотёл для отопления дома, цена которого наиболее оптимально подойдет именно вам? Какие функции электрического котла отопления пользуются наибольшим спросом и на что обратить внимание при выборе?

Основные параметры, на которые нужно обращать внимание такие:

Вид нагрева теплоносителя.
Количество контуров.
Варианты подключения к электрической сети.
Мощность.

Данные четыре параметра дают возможность точно выбрать модель электрического котла для отопления, которая наиболее полно будет соответствовать потребностям хозяев и техническим условиям квартиры или частного дома.

Как выбрать двухконтурный электрокотел

Выбор электрического котла для частного дома должен начинаться с выбора количества контуров. От этого зависит то, для чего будет использоваться котел. Двухконтурные устройства могут параллельно обогревать воду и теплоноситель. Установка двухконтурного котла дает возможность обойтись без уже традиционных колонок, водонагревателей и т. д. Подбирая электрический котел с двумя контурами, нужно обратить внимание на такие моменты:

Способ обогрева воды. Есть электрические котлы, которые могут нагревать воду для бытовых целей проточным способом. Это оборудование по цене экономически невыгодно ставить в частных домах. При этом температура воды значительно зависит от множества факторов: время обогрева, число открытых кранов, давления воды в системе и т.д. Наилучшим вариантом будет выбор накопительного электрокотла. Горячая вода проходит в специальную емкость оборудованную теплоизоляцией. В данном случае устройство работает по принципу обычного водонагревателя, создавая постоянный доступ к нагретой воде.
Нагреватель. Двухконтурные электрические котлы для горячего водоснабжения и отопления частного дома бывают инверторного и электродного типа, и при этом осуществлять обогрев теплоносителя при помощи ТЭНа. С учетом выбранного элемента обогрева будет зависеть экономичность устройства, его цена и иные эксплуатационные показатели.
Время обогрева воды. В накопительных электрических котлах время обогрева воды зависит в полной мере от объема установленной емкости. Таким образом, чтобы обогреть резервуар объемом в 50 литров необходимо примерно полчаса. Выбор проточного отопительного котла зависит от пропускной возможности оборудования, а именно от времени обогрева воды. Для небольшой семьи этот показатель обычно равняется 7-9 литрам в минуту.

Бытовые двухконтурные электрокотлы отопления изготавливаются напольные и настенные. Некоторые устройства малой мощности могут подсоединяться к обычной электрической сети.

Как выбрать одноконтурный электрокотел

В отличие от двухконтурных устройств, к электрическому котлу, где находится один контур, предъявляются совершено иные требования. Потому что электрические котлы отопления с одним контуром не используются для обогрева ГВС, главные параметры выбора значительно отличаются.

Электрические котлы отопления частного дома с одним контуром могут различаться по типу подсоединения к электросети. Так, есть котлы, работающие от сети в 220 Вольт и в 380 Вольт. Для вторых необходимо разрешения на повышенное потребление энергии и прокладки отдельной магистрали.
Тип обогрева теплоносителя. Для бытовых устройств низкой производительности применяются ТЭНы, для мощных устройств отопления для нагрева устанавливают специальные электроды или индукционную катушку.
Вид применяемого теплоносителя. Некоторые виды электрических котлов отопления не могут использовать в роли отопительной жидкости воду. Для электродного устройства необходимо использовать антифриз.
Комплектация котла. Как правило, одноконтурные котлы поставляются в полной комплектации и не нуждаются в установке дополнительных устройств. Для удобства можно купить модель, где возможно управление дистанционно, но цена будет немного выше.

Как правило, одноконтурные электрокотлы отопления имеют большую мощность, нежели двухконтурные устройства, потому что энергия не затрачивается на обогрев воды.

Проточные электрокотлы

Способ работы проточного электрического котла отопления частного дома основан на обогреве теплоносителя с помощью прохождения сквозь специальный резервуар, где расположен нагревательный элемент. Проточные котлы имеют автоматику, предотвращающую перегрев в случае отсутствия циркуляции или попадания воздуха в систему. Выбор котла зависит от таких параметров:

Автоматика — бывает встроенной (устанавливается для настенных моделей) или подвесной, (используется для напольных моделей).
Функциональность. При покупке котла нужно учитывать возможности его монтажа при каскадной схеме подсоединения, оборудования комнатными термостатами и возможность установить иметь программирующие функции.
Комплектация. В обычном наборе поставляется электрокотел с насосом и расширительной емкостью, все вспомогательное оборудование можно заменить по индивидуальному желанию хозяев.
Мощность. Необходимую мощность рассчитывают по специальной формуле. Обычно нужно сделать запас примерно в 10% от необходимой мощности, если приобретается двухконтурное устройство.

Есть ряд общих требований, предъявляющихся ко всем проточным устройствам. Это: производительность, тип обогрева теплоносителя и вариант подсоединения к сети, и количество контуров. Данные показатели являются решающими.

Как определить производительность электрокотла

Расчет и выбор мощности котла для частного дома по площади здания происходит при помощи специальной формулы. Рассчитать производительность можно такими способами:

Использовать специальный калькулятор. На многих сайтах находятся специальные калькуляторы, которые дают возможность сделать точные вычисления, учитывая наличие вентиляции, высоту потолка, наличия ГВС и количества этажей.
Изучив инструкцию. Изготовители котлов отопления для удобства зачастую приводят одновременно два коэффициента. Первый – количество создаваемой энергии, другой на общую площадь. Этих параметров вполне хватает.
Подсчитать самому. Сделать расчеты производительности можно, используя формулу:

W=SxWуд / 10 м²

Где:

W – номинальная мощность котла.
S – общая площадь дома.
Wуд – удельная мощность. Данный показатель зависит от региона, где находится дом.

Однофазные электрокотлы

Это, как правило, бытовые электрические котлы 220 Вольт. Для подсоединения однофазного котла достаточно обычной сети в 220 Вольт. Особенностями этих устройств являются:

Возможность эксплуатации от простой сети.
Принцип эксплуатации мало чем отличается от какого-то обогревательного устройства.
Однофазный котёл имеет малу мощность 6-12 кВт, этого хватает для отопления 2-х или 3-х комнатной квартиры.
Многие однофазные модели работают по принципу косвенного обогрева теплоносителя. В роли источника тепла установлен ТЭН.
Монтаж однофазного устройства не требует разрешений. Он расценивается как обычное устройство, однотипное с водонагревателем.

Покупка электрического устройства, который работает от 220 Вольт, окупается по цене в случае необходимости в обогреве здания размером до 100 кв. м.

Трехфазные электрокотлы

Все котлы с мощностью больше 12 кВт могут подсоединяться к сети 380 Вольт. Это трехфазные устройства, отличающиеся производительностью и при этом бесшумностью и компактностью. Трёхфазные котлы, как правило, изготавливаются двух видов:

Электродные – процедура обогрева происходит за счет действия тока на сам теплоноситель. Достоинством этого оборудования является быстрота нагрева теплоносителя.

Индукционные – обогрев происходит благодаря образованию магнитного поля. Сердцевина устройства представляет медную обмотку, наподобие трансформатора. Но цена показателя расхода энергии здесь не самая экономичная.

Чтобы подсоединить трехфазное устройство нужно сделать отдельную магистраль с током в 380 Вольт. Для частного дома взять это разрешение очень просто. Сложней оформить разрешение на переоборудование квартиры.

Особенности эксплуатации электрокотлов

Водонагревательное электрическое оборудование продолжает быть наиболее безопасным типом котлов отопления. Риски эксплуатации, как правило, относятся к использованию электричества и почти сведены к минимуму благодаря установке специальной автоматики. Но есть некоторые правила безопасной эксплуатации и устройства электрокотлов и котельных, которые предусматривают выполнить такие работы при монтаже устройств:

Автоматы выключения электричества. Агрегат обязан непременно подсоединяются напрямую к электросчетчику. В роли дополнения непременным является использование УЗО. Что дает возможность быстро отреагировать, как на короткое замыкание в электросети, так на некоторые перепады напряжения в сети и выключать снабжение электроэнергии установленного устройства.

Заземление – это обязательное условие для монтажа электрического отопительного водонагревательного устройства.

Группа безопасности электрокотла. К этой группе безопасности относятся: воздухоотвод (не допускает скопления воздуха в системе), манометр (дает возможность проконтролировать показатели давления), клапан предохранения (используется для снижения давления в системе).

Система управления и автоматика. Контроль над процессом работы электрического котла является немаловажной составляющей устройств отопления, тем более, у мощного агрегата, который используется для отопления больших помещений. Автоматика устройства контролирует режим температуры, подает сигнал на отключение подачи электросети. От отлаженной работы автоматики будет зависеть производительность и экономичность агрегата. Импортные производители огромное внимание уделяют именно контролю оборудования и автоматической системе.

Требования по установке и эксплуатации электрического котла дают возможность использовать устройства для осуществления отопления квартиры в многоэтажном доме. С условием выполнения мер безопасности, вид отопления от электрических устройств является не таким опасным, нежели от газовых или твердотопливных котлов.

Ну и в конце, преимущества и недостатки электрокотлов

Преимущества такие:

Автономность работы. Устройства могут работать в абсолютно автономном режиме, для управления не требуется постоянный контроль человека. Контроль над сохранением режима температуры можно производить при помощи установленных термодатчиков. Также есть возможность делать управление электрическим котлом с контроллером управления с помощью сети Интернет.
Компактность и бесшумность. При работе электрические устройства почти не издают посторонних шумов. Даже индукционные устройства очень компактны и, их можно установить даже на кухне.
Функциональность. Некоторые виды котлов могут реагировать на изменения температуры окружающей среды, задавать наиболее оптимальный режим обогрева и даже подсоединятся к сети Интернет.

Есть и некоторые недостатки. А именно он один, цена электроэнергии. Если рассчитать расходы, которые связаны с платой за коммунальные услуги, выходит, что электрический котел обходится, в отличие от газового оборудования примерно в 2 раза больше. Но с условием невозможности провести газ, все-таки, электрический котел является самой приемлемой альтернативой.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Электрический двухконтурный котел для отопления дома, особенности и принцип работы

Зимнее время года подразумевает наличие отопительной системы для жилого помещения. При отсутствии централизованной системы отопления перед жильцами встает вопрос о выборе источника тепла. Самым простым и оптимальным вариантом можно считать электрический котел. Особенно он актуален при отсутствии вблизи дома газовой магистрали. Выбирая двухконтурный аппарат, вы не только сможете регулировать необходимый температурный режим в помещении, но и обеспечите себя горячей водой.

Технические характеристики

Двухконтурные электрические котлы сегодня представлены в широком ассортименте, и каждый производитель вкладывает в их основу свои конструктивные особенности. Но все они должны соответствовать следующим требованиям:

рабочее давление – 3-6 атмосфер;
номинальный ток – 35-40 А;
предельная мощность – 20 кВт;
площадь помещения для обогрева – 20-30 м²;
общий вес в пределах 10-20 кг.

Двухконтурные электрокотлы могут работать как при однофазном, так и при трехфазном напряжении. Этот показатель зависит от мощности. Если ее значение не превышает 12 кВт, то они могут эксплуатироваться при обоих видах питания сети. Если нагрузка превышает обозначенное число, то подключение требует только трехфазного напряжения.

Конструктивные особенности

Отличительной чертой всех котлов отопления является нагревательный элемент. В зависимости от его вида агрегаты классифицируются следующим образом:

электродные;
с использованием ТЭНов;
индукционные.

Различают также отопительное оборудование по типу конструкции теплообменника. Эта конструкция может представлять собой встроенный бойлер либо проточную систему. Рассмотрим каждую категорию котлов в отдельности.

Электродное отопительное оборудование

Нагрев осуществляется за счет пропускания через жидкость электрического тока. Использоваться электроды могут, только если теплоносителем является вода. Ее разогрев происходит за счет собственного сопротивления, которое возникает при испускании электродом заряда.

Оборудование на основе этого нагревательного элемента, является самым безопасным для дома, потому что при утечке воды, оно отключается. Таким же образом реагирует устройство при коротком замыкании или повышении температуры выше нормы.

Основное требование по эксплуатации – постоянная циркуляция воды. В противном случае котел перегревается и останавливает работу.

Аппараты с ТЭНами

Принцип работы заключается в нагреве проточной воды с помощью специальных элементов – ТЭНов. Преимущества этого вида:

высокая степень надежности;
компактные габаритные размеры;
автоматизированный процесс управления;
естественная циркуляция.

Такие особенности конструкции позволяют установить агрегат на стену, а автоматизированная система — поддерживать необходимую температуру в доме. Путем отключения и включения необходимого числа нагревательных элементов можно регулировать и потребление электроэнергии.

Недостатком этой разновидности двухконтурных аппаратов является образование накипи. Она увеличивает потребляемую мощность за счет снижения теплоотдачи. Но плюсы перекрывают недостатки и делают такие агрегаты самыми популярными. Они просты в эксплуатации и имеют невысокую стоимость.

Индукционное оборудование

Нагревание осуществляет катушка индуктивности из ферромагнитных сплавов. Она располагается в отдельном отсеке и не соприкасается с теплоносителем. Циркулирующая по периметру вода подвергается индукционному нагреву.

По сравнению с рассмотренными выше вариантами, такой вид отопительного оборудования имеет более высокую стоимость, а также отличается большими габаритами. Эти показатели являются основными недостатками, но есть и существенные плюсы:

исключены протечки и поломки;
минимальное образование накипи;
безопасность эксплуатации.

Котлы со встроенным бойлером

Их установка актуальна, когда в доме возникает необходимость в постоянном доступе к горячей воде. Они обладают следующими особенностями:

при отсутствии электрического питания в наличии всегда остается запас горячей воды;
нет необходимости в регулярной чистке бойлера;
объем горячей воды до 60 литров.

Недостатками двухконтурных котлов со встроенным бойлером являются большие размеры и масса, а также приличное потребление электроэнергии.

Проточная система

Установка целесообразна в тех случаях, когда суточный расход воды не превышает 10-15 литров. Максимальная температура в такой системе не превышает 30С°, а температура воды в ней зависит от скорости протекания ее через теплообменник.

Отдавая предпочтение двухконтурной конструкции, можно остановить свой выбор на любом виде. Но немаловажную роль играют показатели, от которых будет зависеть стоимость отопления после установки электрокотла.

Расчет расходов на обогрев

Для того чтобы получить приблизительную цифру, необходимо знать основные показатели:

общую площадь отапливаемых помещений;
потребляемую мощность котла;
количество месяцев отопительного сезона — они зависят от климатических условий;
поправочные коэффициенты.

Произведем расчет для дома площадью 60 м². Для обогрева такого помещения необходим отопительный агрегат мощностью 6 кВт.

Определим суточный эквивалент потребляемой мощности. Для этого используется поправочный коэффициент. Для здания с хорошим утеплением при полной нагрузке он равен 0,6. В итоге получаем 0,6×6,0=3,6 кВт.

Вычислим суточный расход. Он определяется умножением эквивалента мощности на количество часов в сутках. 3,6×24=86,4 кВт*ч. Если брать в пример среднюю стоимость электроэнергии, то она составляет 3,62 р./кВт*ч. По такому параметру суточные затраты получатся в перделах 313 р., а месячные примерно составят 9000 р.

Это максимальная цифра, она будет соответствовать лишь показателям за самые холодные 2-3 месяца. В остальное время показатель нагрузки снизится до значения 0,3, и расходы сократятся вдвое. Среднее значение стоимости отопления составит 5700 р.

Несмотря на повышенный расход электроэнергии, выбор двухконтурного отопительного оборудования связан с рядом плюсов. Оно выполняет две важные функции: снабжение горячей водой и обогрев дома. Также производителями предусмотрена возможность индивидуальной корректировки температуры и соответственно стоимости тепла.

x-teplo.ru

РубрикаДом
