Электрический теплый пол своими руками в частном доме – виды, варианты теплого пола с нуля, основа, технология монтажа водяных и электрических систем отопления

Важные особенности работ

В одной из статей были рассмотрены виды теплых полов в доме, в частности, водяные и электрические.

Также были указаны их преимущества и недостатки, однако в ней не упоминалось о еще одном преимуществе электрических теплых полов перед водяными – возможность монтажа их самостоятельно.

Чтобы сделать в доме водяные теплые полы нужно большое количество подготовительных работ, также уметь правильно сделать разводку и надежно закрепить трубы, подсоединить их к централизованному отоплению, а затем еще будет масса финишных работ.

Теплые полы же, в которых источником тепла выступает электроэнергия сделать значительно проще, да и подготовительных работ значительно меньше.

Но поскольку существует три вида электрических теплых полов – кабельные, термоматы и инфракрасные, то монтаж их между собой отличается.

Но в целом произвести укладку каждого вида электрических теплых полов самостоятельно вполне возможно.

Условия для укладки теплого пола

Независимо от того, какой вид электрических полов был выбран, существуют определенные условия, которые следует соблюдать, чтобы в дальнейшем такое оснащение дома только радовало:

• Площадь покрытия обогревающей системой должна составлять не менее 70% от площади пола. В таком случае работа ее будет эффективной;
• Перед укладкой системы сразу следует определить места расположения мебели и большой бытовой техники, для того, чтобы исключить возможность повреждения проводов системы;
• Произвести расчет мощности электроэнергии, которую будет потреблять система и выяснить, выдержит ли проводка дома такую нагрузку.

Если эти условия соблюдаются, то можно приступать к следующему этапу работ.

Вначале нужно определиться, какой из видов теплых полов будет самым оптимальным.

Так, кабельный теплый пол имеет самую сложную технологию укладки, требует тщательных подготовительных работ, обязательно потребуется дополнительная стяжка. Но этот вид является самым экономичным по расходу электроэнергии.

Термоматы же монтируются проще всего, подготовительные работы для их укладки минимальны, но и потребляют они энергии больше всего.

Инфракрасный вид теплых полов имеет среднюю по подготовительным работам сложность, укладка их не особо сложная. Потребление электроэнергии у них выше, чем кабельных, но меньше термоматов.

Особенности расчета необходимых материалов

После выбора вида теплых полов следует произвести расчет требуемых материалов.

К примеру, если выбрана кабельная система, следует определиться с общей длиной кабеля для укладки.

Для этого нужно учитывать несколько факторов:

• Под мебелью кабель не должен располагаться, поэтому при определении параметров комнаты, площадь, отведенная под нее не должна учитываться;

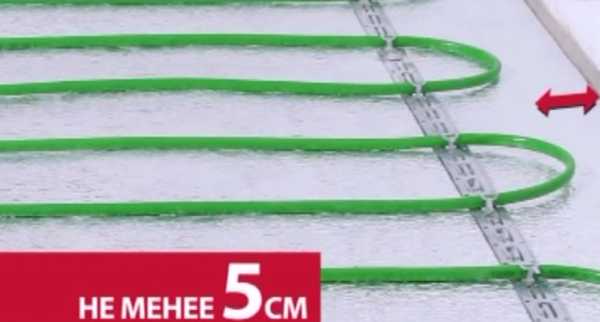

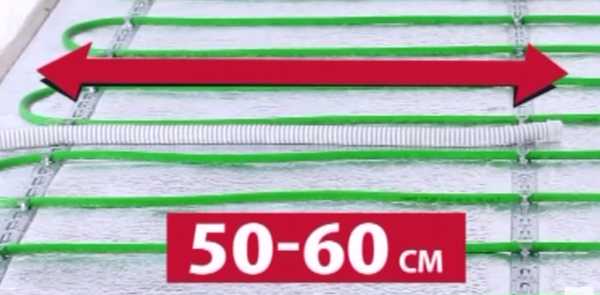

• Кабель не должен подходить вплотную к стенам. Минимальное расстояние от кабеля до стен должно составлять 5 см;

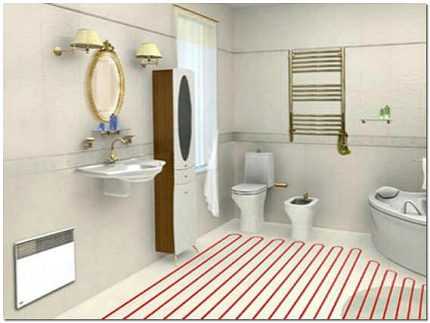

• Самым распространенным способом укладки является «змейка». При такой укладке кабель тянется по всей ширине или длине комнаты, не доходя до стены, заворачивается и прокладывается к противоположной стене, где опять заворачивается. Таким способом покрывается вся отведенная под систему площадь пола. При этом расстояние между параллельно лежащими частям кабеля должна составлять не менее 8 см.

Расчет количества термоматов или инфракрасной пленки значительно проще, к примеру секция термомата имеет ширину 50 см, а длина может достигать 30 м. Поэтому высчитать количество требуемых материалов не будет очень сложно.

Такую же ширину имеет и инфракрасная пленка, но длина ее не может превышать 8 м.

Можно использовать формулу.

Подготовительные работы

Перед укладкой всех трех видов электрических полов выполняются подготовительные работы, причем они одинаковы.

Первое, что делается – это выбирается место расположения терморегулятора.

Он может располагаться на любой из стен. Единственное, место его расположения должно иметь хороший доступ для управления системой и как можно ближе находиться к электросчетчику.

При этом не рекомендуется устанавливать регулятор ниже 30 см от поверхности пола.

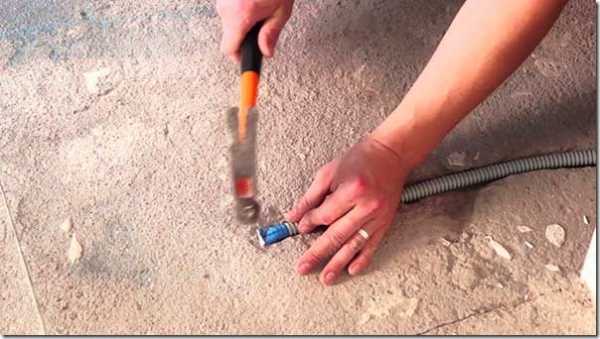

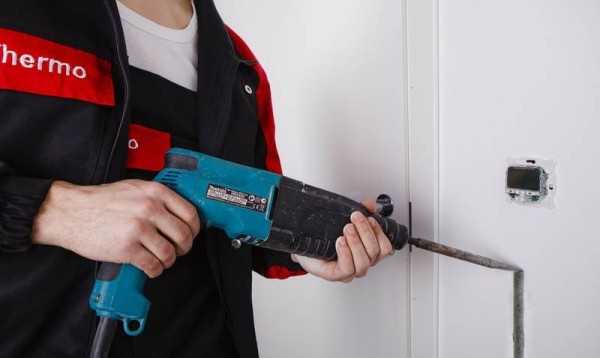

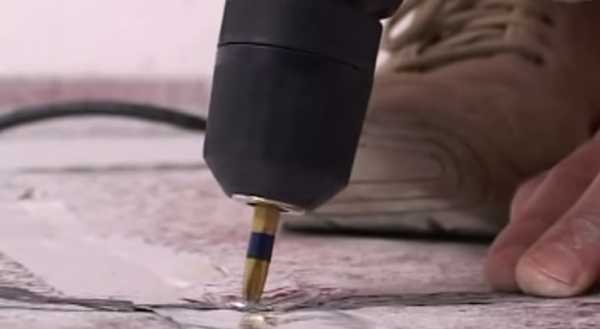

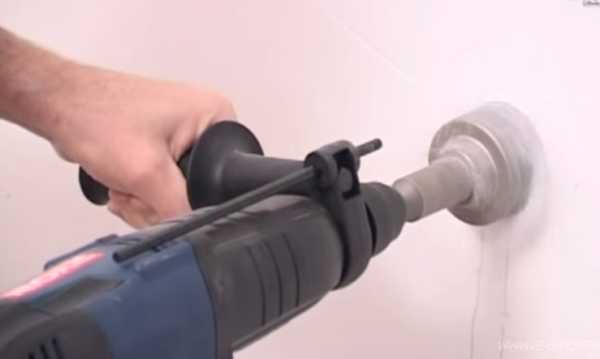

После определения места расположения регулятора перфоратором со специальной насадкой в стене делается посадочное место.

Также понадобиться проделать штробы для укладки монтажных концов системы, которыми она будет подключаться к регулятору.

При этом эти концы лучше укладывать не в одну штробу, а проделать их две на небольшом расстоянии друг от друга.

Одна из штробов будет использоваться для укладки датчика температуры.

После этих работ подготавливается поверхность пола, на которую будет укладываться система.

Если имеется напольное покрытие, то его лучше демонтировать, а саму систему класть на основную стяжку пола.

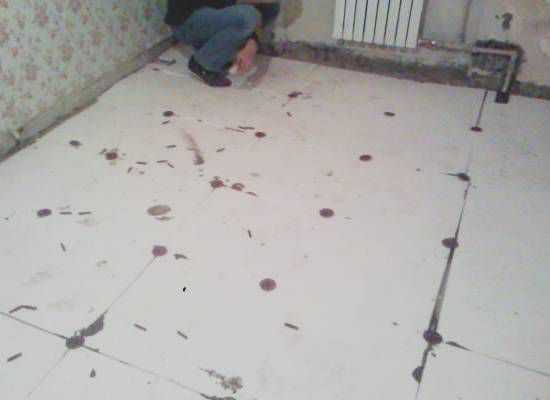

При этом стяжку нужно подготовить. Все неровности поверхности нужно убрать.

Затем пол нужно очистить от мусора и обработать поверхность грунтовкой, обеспечивающей лучшее сцепление поверхности с другими материалами.

Далее приступают непосредственно к монтажу системы на пол.

Вот на этом этапе порядок выполнения работ отличается в зависимости от выбранного вида теплого пола.

Укладка кабельного теплого пола

Вначале рассмотрим, как монтируется кабельная система, которая, к стати, может использоваться и для обогрева кровли и водостоков в доме.

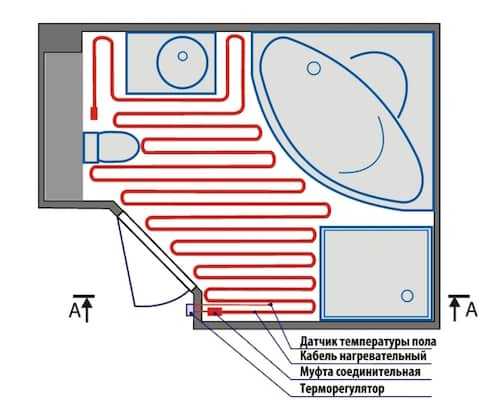

После обработки поверхности грунтовкой, производится предварительная разметка с учетом всех отступов и расстояний между кабелями и мест, где он не будет располагаться.

Также следует правильно определиться с укладкой, чтобы монтажные концы кабеля выходили к месту установки регулятора.

Затем для лучшей теплоотдачи вся поверхность пола покрывается теплоизолирующим слоем. При этом важно правильно выбрать его толщину.

Если под комнатой располагается другая жилая отапливаемая комната, то будет достаточно термослоя толщиной 3-4 мм.

Если снизу комната не отапливаемая – термоизоляционный слой нужен толще.

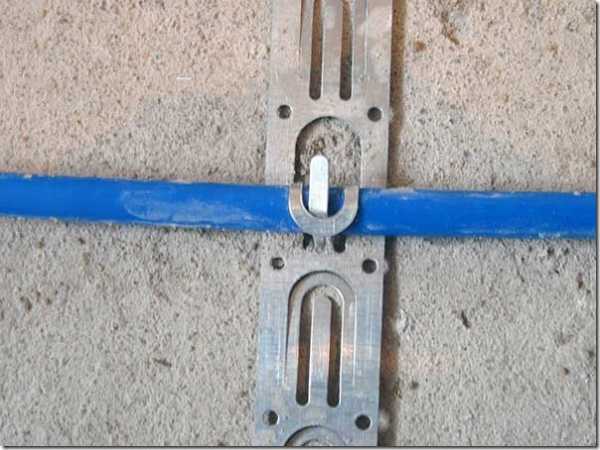

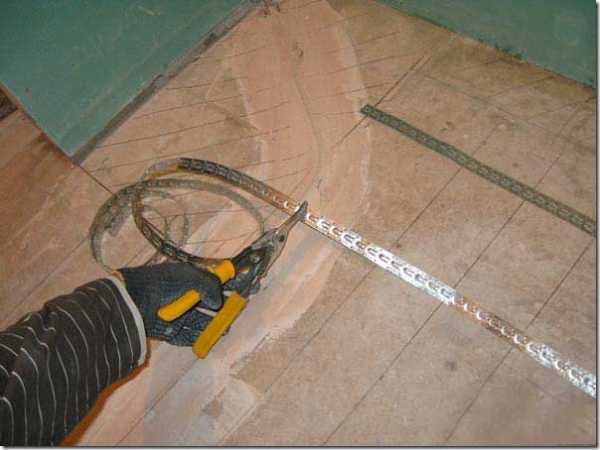

После укладки термоизоляционного слоя на его поверхности закрепляются монтажные алюминиевые ленты кабеля.

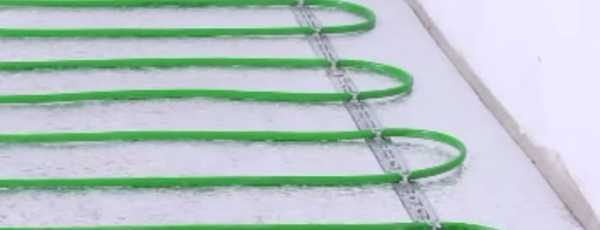

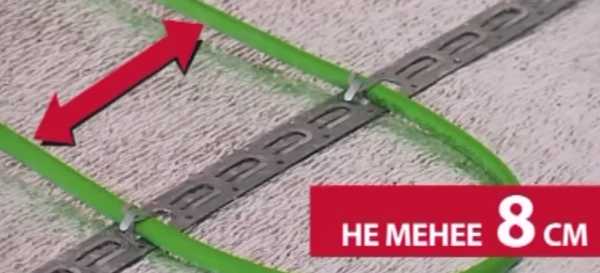

Эти ленты устанавливаются на поверхности с расстоянием в 1 метр между собой. При этом они должны располагаться перпендикулярно основному направлению кабеля.

Крепление лент производить лучше дюбелями.

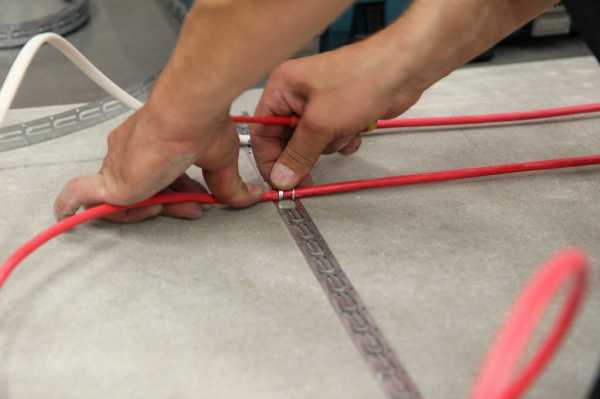

Закончив с установкой монтажных лент, приступают к укладке самого кабеля.

Первым делом протягивают монтажный конец кабеля к месту расположения регулятора и закрепляют его фиксаторами монтажной ленты.

После укладывают остальной кабель с закреплением его на ленте и соблюдением расстояния между отрезками кабеля, а также стенами.

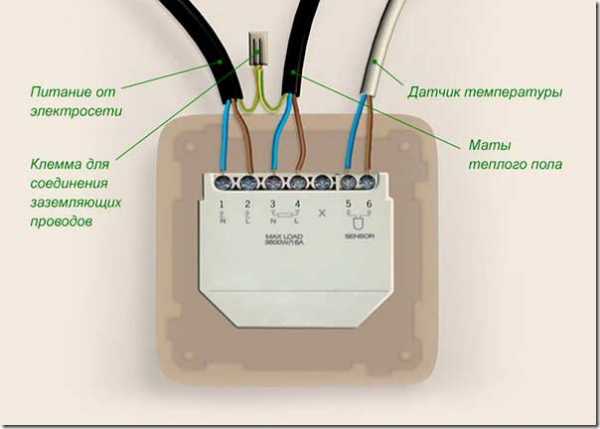

Далее производится установка терморегулятора в посадочное место, подключение к нему монтажных концов кабеля, подсоединение его к электрической сети дома.

Затем переходят к укладке датчика температуры.

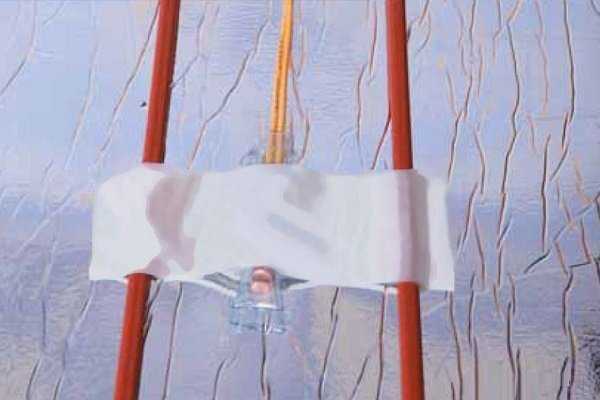

Для предотвращения возможного повреждения, его лучше поместить в гофрированную пластиковую трубку, при этом со стороны положения датчика закрыть ее пробкой.

Датчик, защищенный гофрой укладывается на пол, строго по центру между двумя отрезками кабеля.

После этого проделанные штробы с вложенными в них кабелями заделываются алебастром.

На этом этапе можно провести пробный запуск системы.

Установив минимальную температуру на терморегуляторе, а затем с постепенным ее повышением проверить работоспособность.

Если все нормально, можно приступать к завершающим работам.

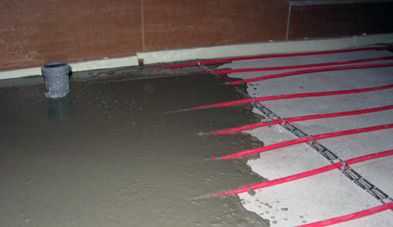

Чтобы защитить кабель от возможных повреждений, на поверхность основной стяжки, с уже уложенной системой, наносится дополнительная цементно-песчаная стяжка.

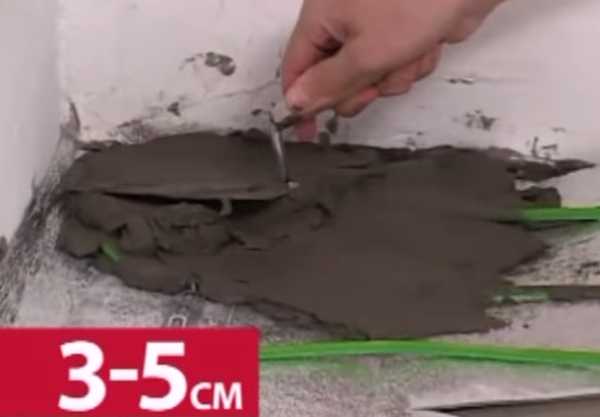

Но толщина ее не должна быть большой – 3-4 см. Такая стяжка полностью закроет собой кабель, защищая его от повреждений.

После на высохшую стяжку наноситься напольное покрытие.

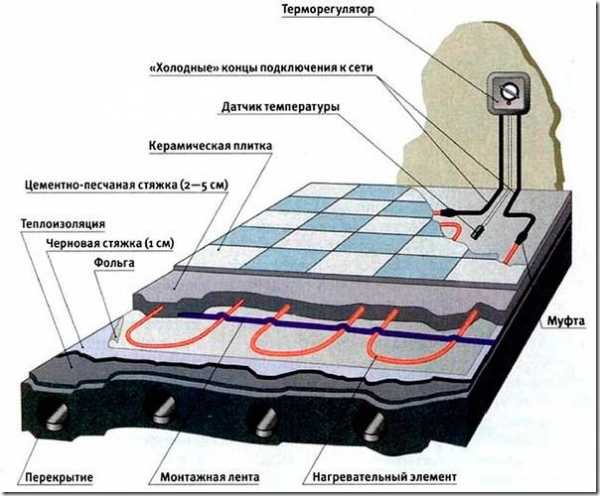

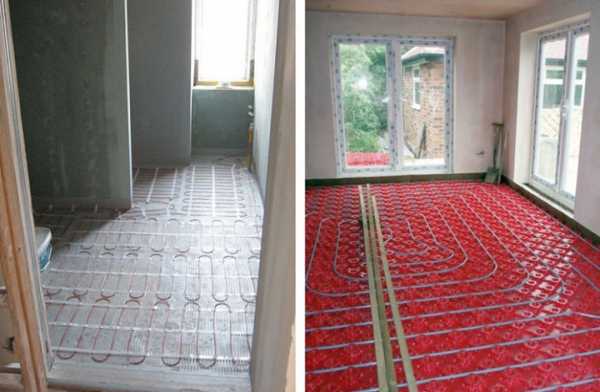

Теплый кабельный пол в разрезе.

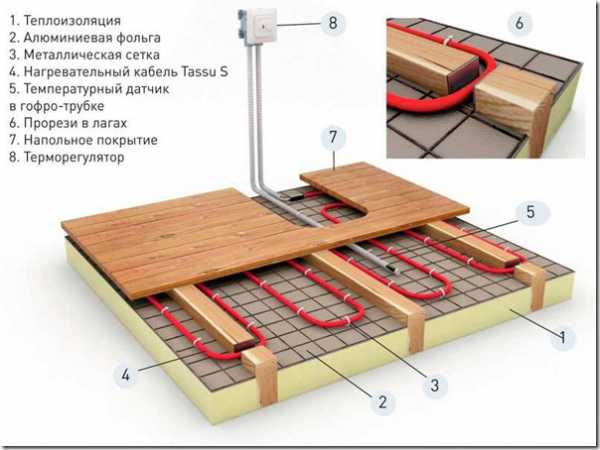

Как делают в деревянном доме.

Монтаж термоматов

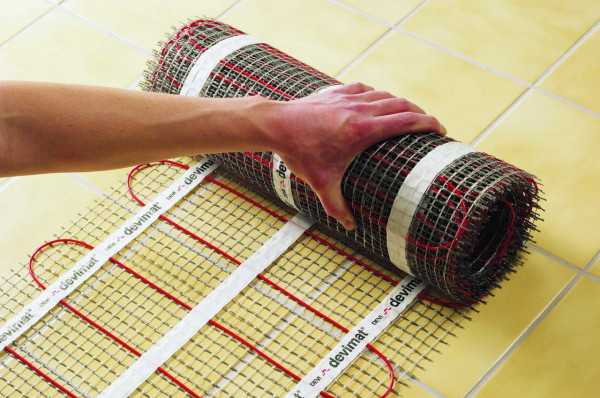

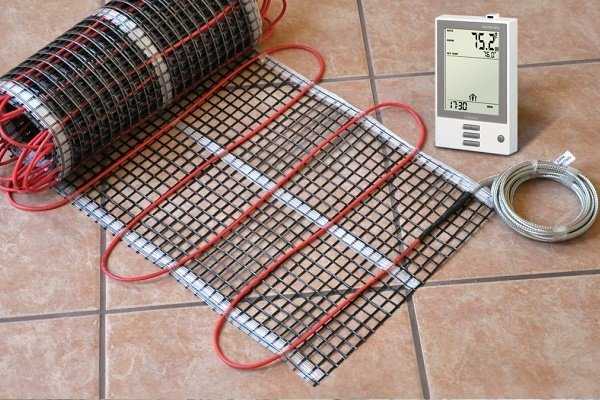

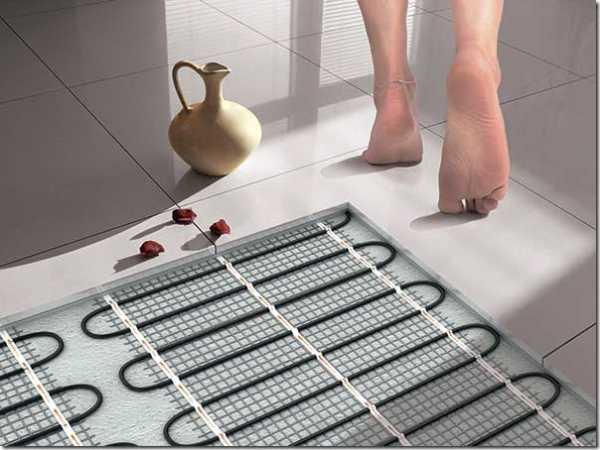

Систему теплых полов, состоящих из термоматов, укладывать значительно проще.

После подготовительных работ можно приступать непосредственно к укладке, поскольку термоизоляционный слой при таком виде теплых полов не применяется, термоматы кладутся непосредственно на загрунтованную стяжку.

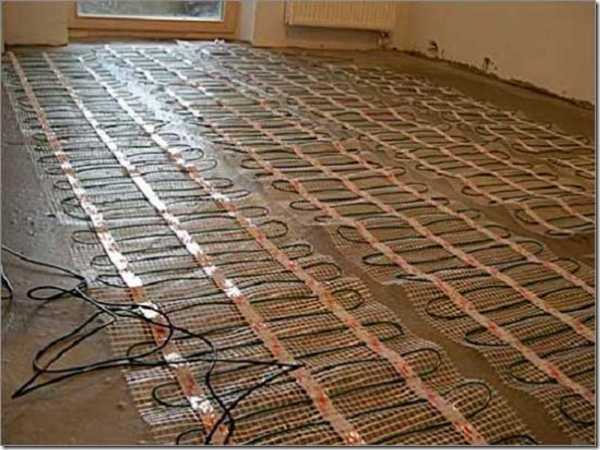

Для удобства размещения сетку, на которой закреплен кабель можно разрезать, главное, не задеть сам кабель.

Это позволяет укладывать термоматы максимально удобным способом.

Далее к установленному регулятору проводятся монтажные концы термоматов, а также производится укладка датчика температуры.

Поскольку размещенный в гофрированную трубку датчик будет толще слоя теплого пола, то для его укладки потребуется проделывание еще одной штробы – в полу.

Размещаться датчик должен на равном расстоянии между кабелями двух рядом лежащих отрезков.

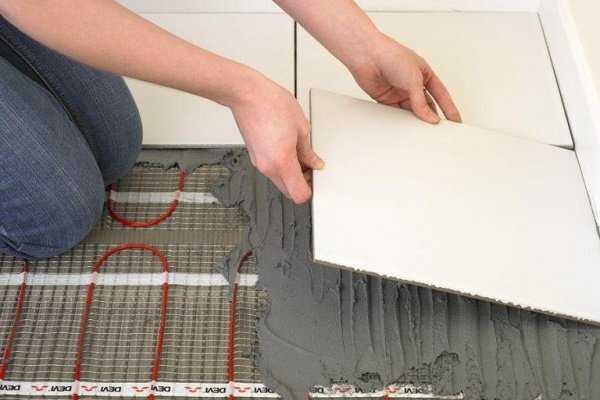

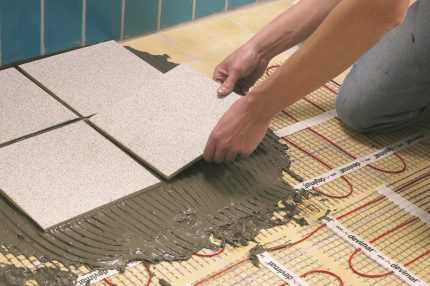

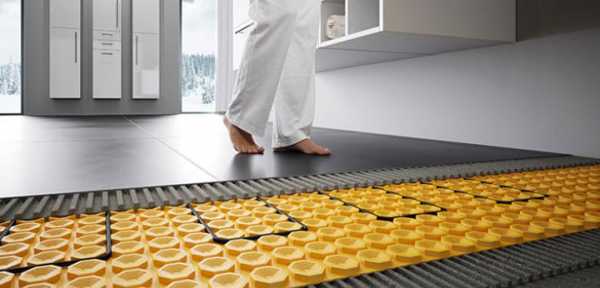

Этот тип теплого пола отлично подходит под плиточное напольное покрытие. Приклеивая плитку при помощи клеящего состава к полу, фиксируется этим клеем и термомат.

Получается, что термомат будет помещаться в толщу клея, который будет защищать кабели от возможного повреждения.

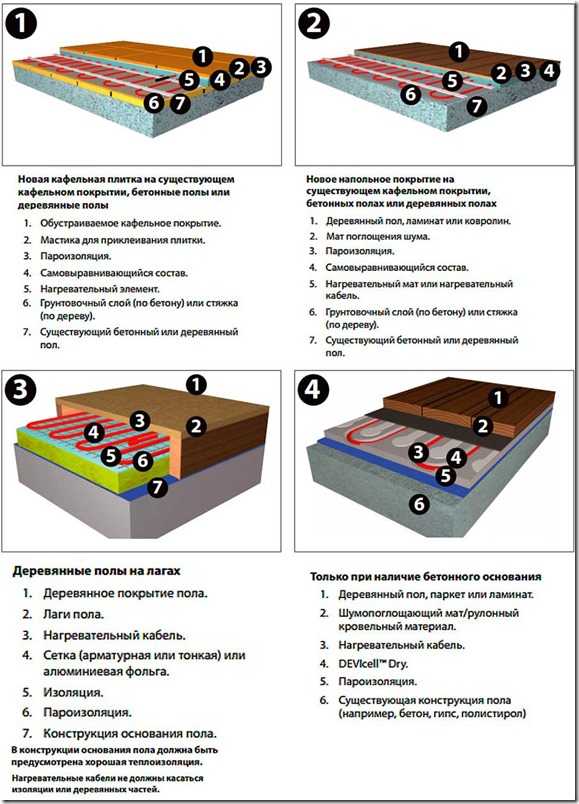

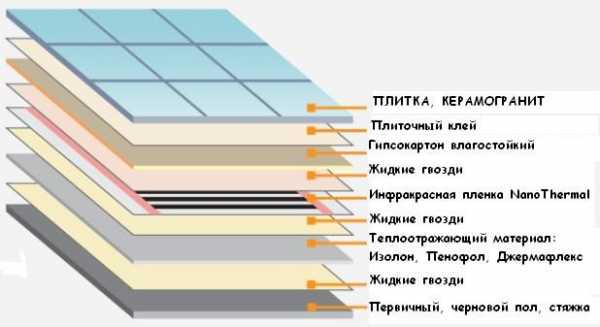

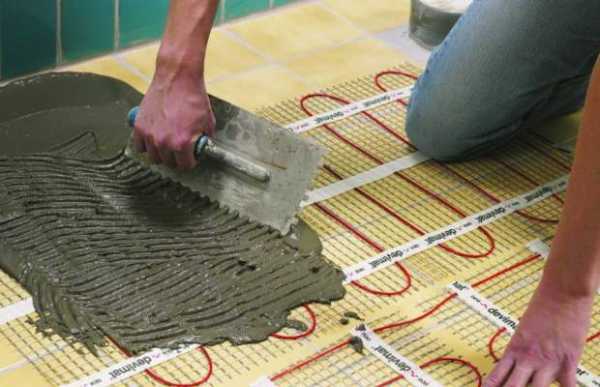

Способы установки теплого пола под разное покрытие.

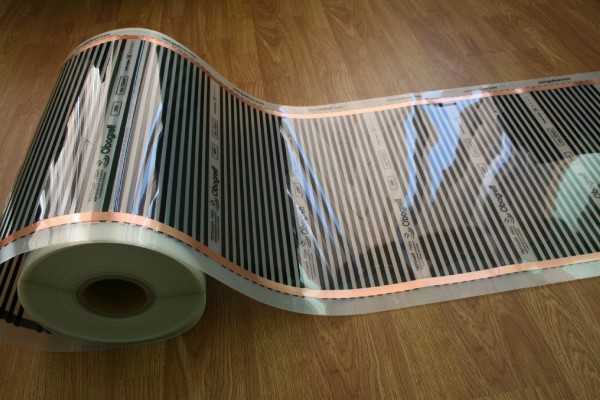

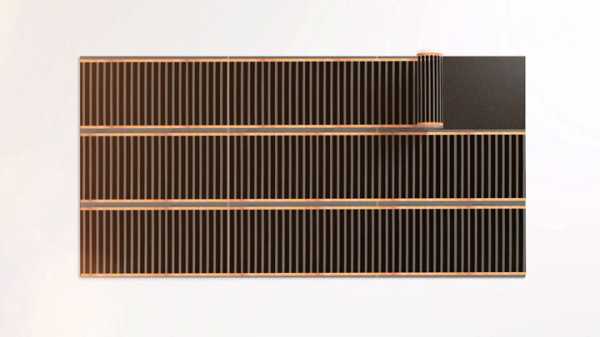

Укладка инфракрасной пленки

Напоследок рассмотрим, как производится монтаж инфракрасного типа теплого пола.

Операция по монтажу не является особо сложным, но перед укладкой обязательно нужно выполнить подготовительные работы.

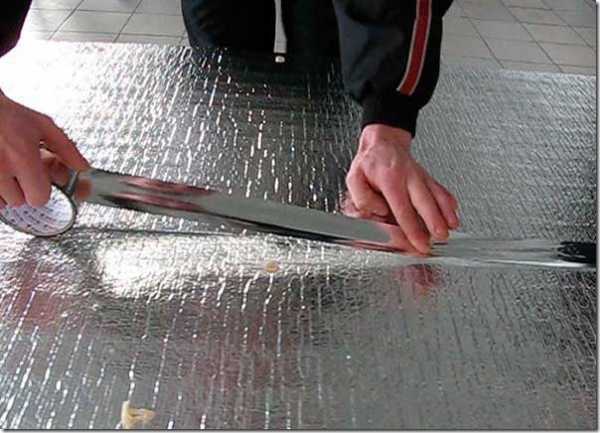

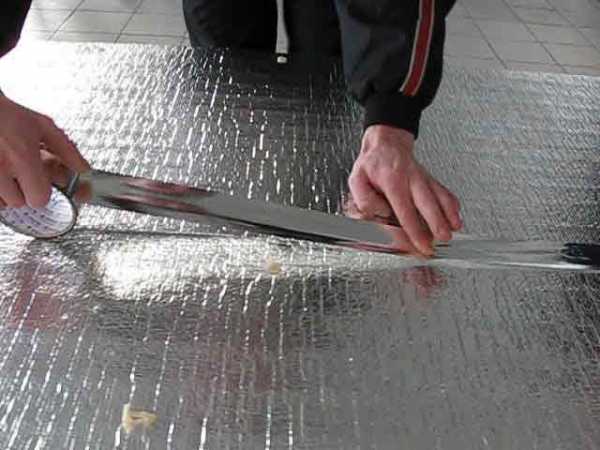

Потребуется укладка на поверхность пола термоизоляционного слоя. При этом между собой слои термоизоляции закрепляются монтажным скотчем.

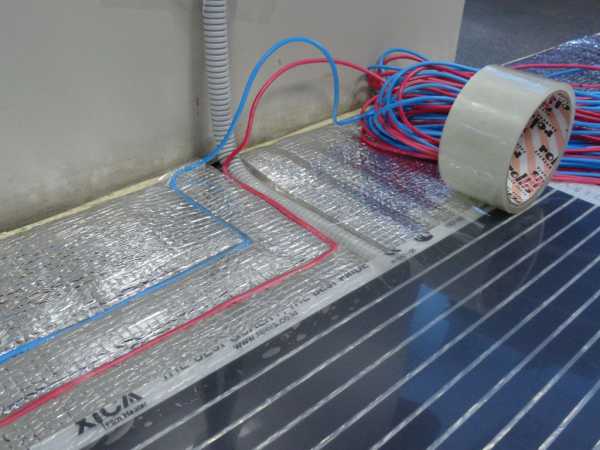

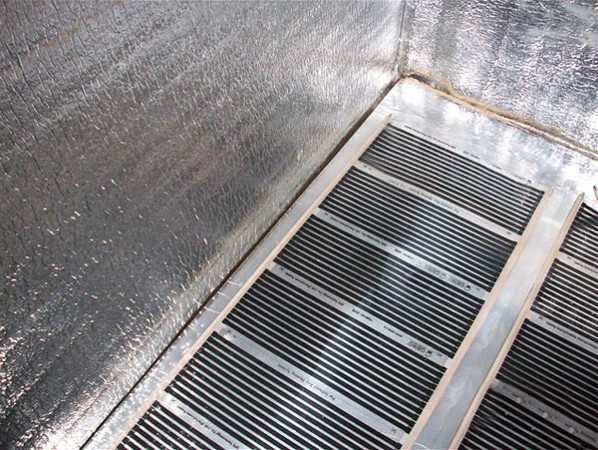

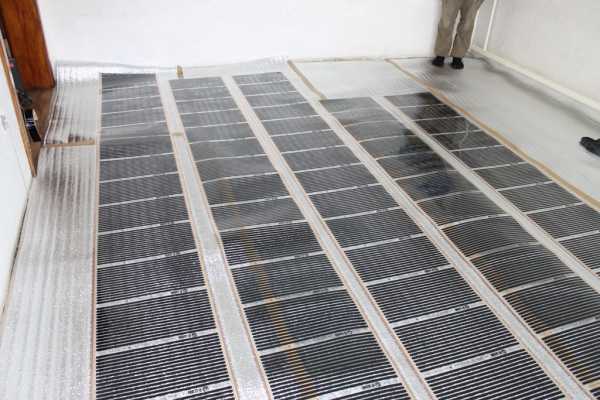

Далее на поверхность термоизоляции расстилается инфракрасная пленка.

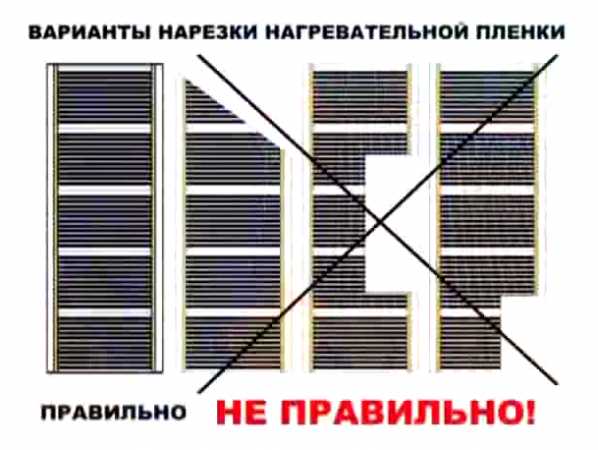

При надобности производится отрезание кусков, делать это надо только в местах, обозначенных на пленке.

При этом между двумя полосами пленки должно соблюдаться расстояние в 4-5 см.

Также пленку не нужно укладывать в места расположения мебели, она не должна подходить вплотную к стенкам и другим нагревательным элементам дома.

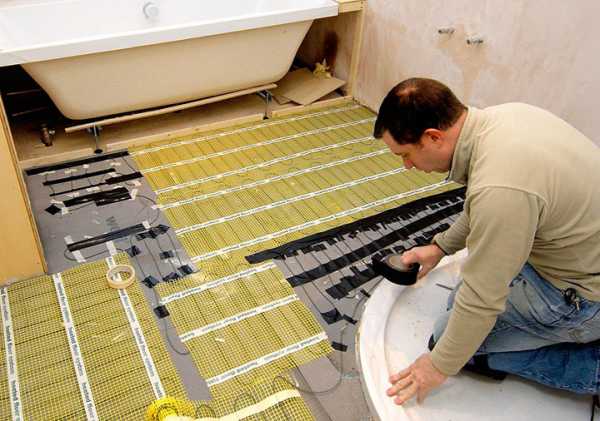

После укладки производится подсоединение проводки к каждому куску уложенной пленки.

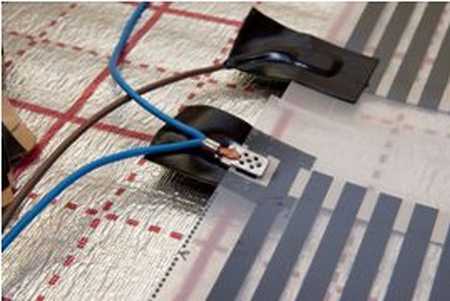

Делается это при помощи специальных клемм, идущих в комплекте с пленкой.

Важно учитывать, что подключение каждого отрезка пленки в общую систему должно производиться параллельно.

После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем.

Датчик температуры приклеивается при помощи скотча к тыльной стороне пленки.

Чтобы он не создавал неровности в поверхности, в теплоизолирующем слое допускается вырезание места под его расположение, а также прорезка каналов для укладки проводов.

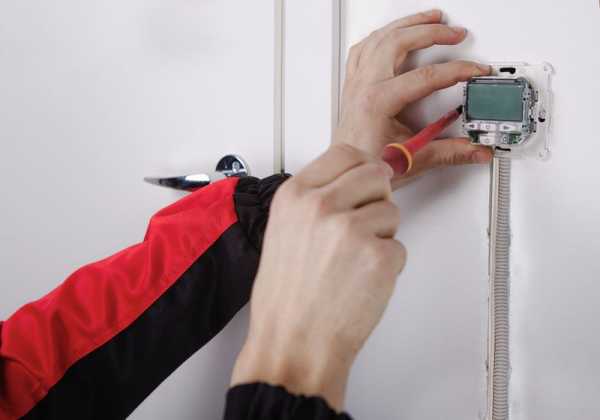

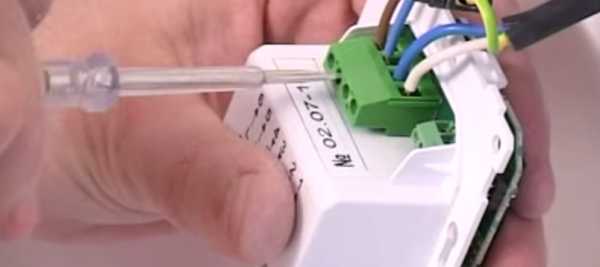

После этого производится установка терморегулятора, подключение к нему выходов от инфракрасной пленки и проверка работоспособности системы.

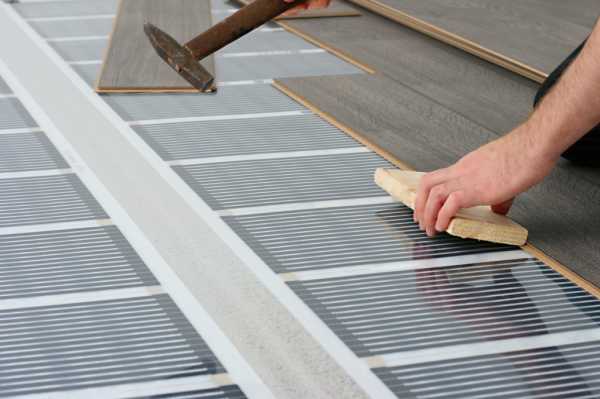

Далее уже производиться укладка напольного покрытия. Если в качестве покрытия будет выступать ламинат, то всю поверхность пола нужно покрыть гидроизоляционной пленкой, а после уже класть ламинат.

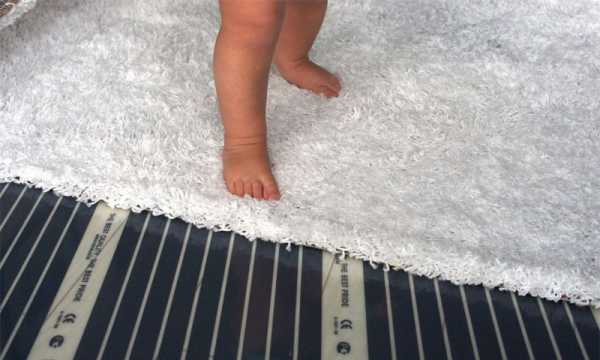

Если же в качестве покрытия будет использоваться ковролин или линолеум, то для защиты инфракрасной пленки на поверхность пола лучше уложить фанеру или ДВП.

Но при этом важно учитывать, что крепление листов фанеры или ДВП к полу нужно производить только между полосами пленки, не задевая ее.

Итог

Мы рассказали про основные способы установки теплых электрических полов.

Но нужно понимать, что в конкретном случае существуют свои нюансы, которые нужно знать, к примеру, установка теплых полов в деревянном доме.

Самостоятельно такие работы необходимо проводить только в том случае, если вы уверены в своих силах и понимаете, что делаете. С электричеством шутки плохи.

ОЦЕНКА СТАТЬИ:

ПОДЕЛИТЬСЯ С ДРУЗЬЯМИ:

elektrikexpert.ru

Теплый пол электрический своими руками

Электрический теплый пол можно использовать как в качестве основного источника тепла, так и в роли дополнения к главной отопительной системе. На рынке представлены пленочная (инфракрасная) и кабельная разновидности теплого пола.

Теплый пол электрический своими руками

Ознакомьтесь с порядком подготовки основания, укладки и подключения теплого пола, монтажа финишного покрытия и приступайте к работе – со всеми мероприятиями можно справиться собственными силами.

Теплый пол электрический своими руками

Содержание статьи

Подготовка поверхности

Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.

Демонтаж напольной стяжки

Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию. Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм.

Гидроизоляция пола

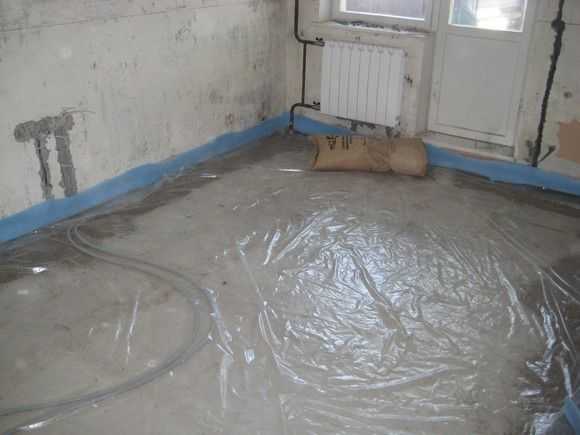

Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.

Пленка и демпферная лента

Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.

Утепление пола пенополистиролом

Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.

Вспененный полиэтилен в системе теплых полов

Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.

При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.

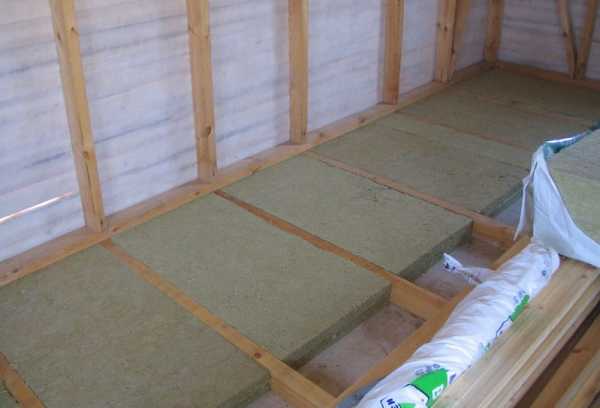

Утепление пола лоджии минеральной ватой

Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.

Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого пола

Электрический инфракрасный теплый пол

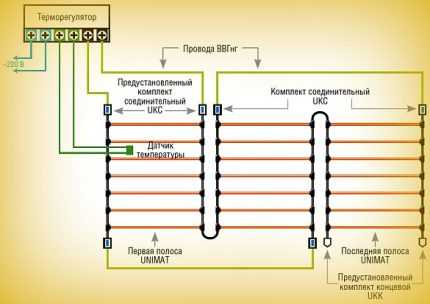

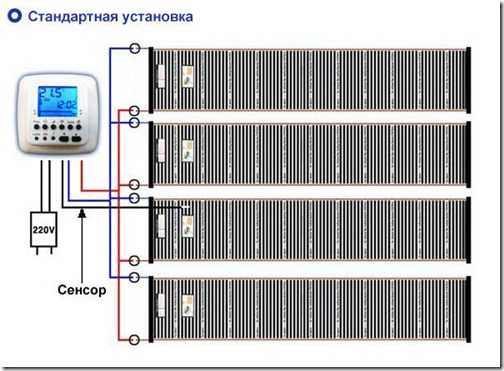

Принципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого пола

Монтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

Важно: пленку нельзя размещать под крупными бытовыми приборами, мебелью и прочими тяжелыми вещами.

При составлении схемы учитывайте следующие важные нюансы:

• первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
• если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
• если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

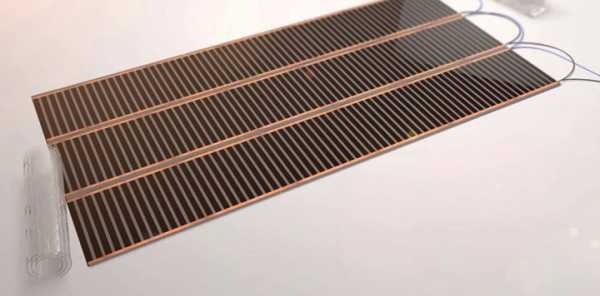

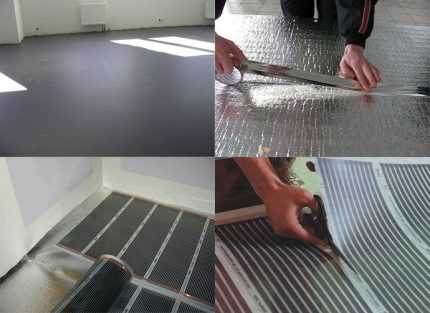

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляции

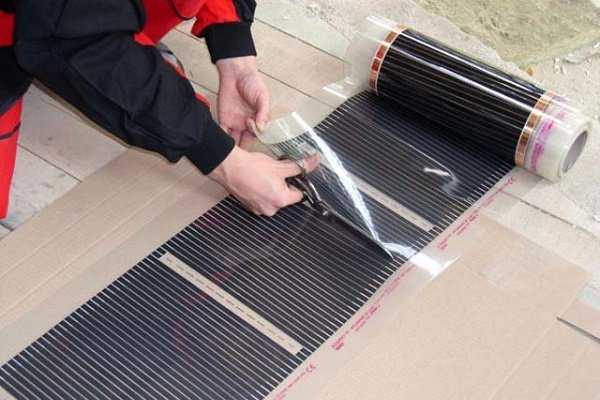

Резка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

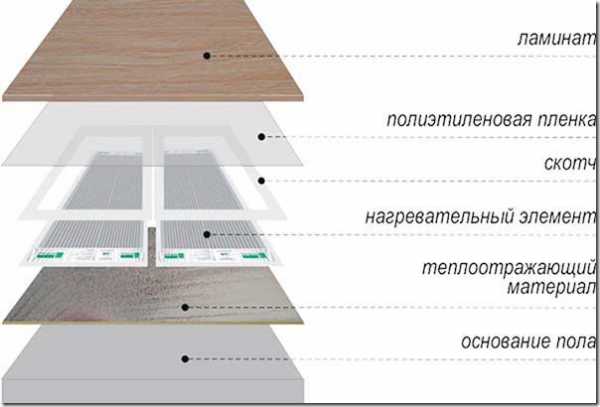

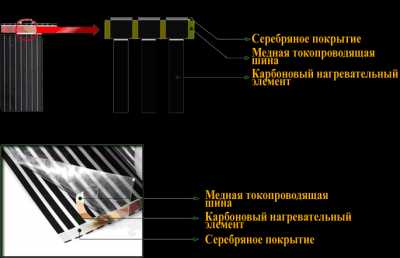

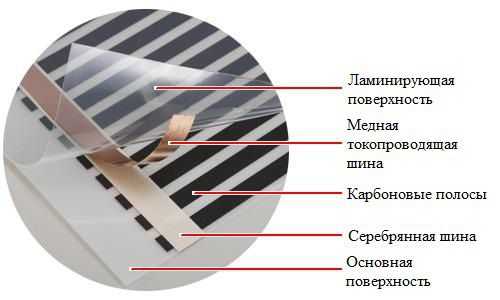

Конструкция инфракрасного теплого пола

Подключение инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Важно: чем длиннее нагревательные полотнища, тем меньше должно быть контактов. Помните: полоса не может быть длиннее 8 м.

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

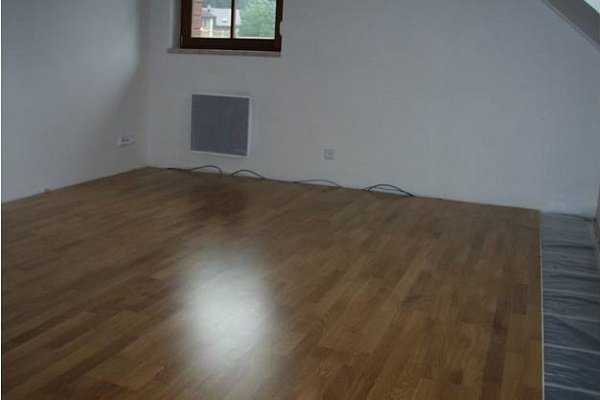

Укладка ламината поверх ИК пола

Теплый пол

Монтаж кабельного электрического теплого пола

Теплый пол кабельного типа

Монтаж кабельного пола

Нагревательный элемент и терморегулятор конвекционной системы обогрева

Монтаж кабельного электрического теплого пола

Первый шаг. Устанавливаем терморегулятор в предварительно подготовленную монтажную коробку. Подводим к коробке силовой и заземляющий кабели. Вниз от коробки делаем в стене углубление для соединения с нагревательным проводом.

Схема установки терморегулятора

Установка датчика температуры для кабельного мата

Второй шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.

Калькуляторы расчета длины обогревающего кабеля и шага его укладки

Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!

Исходные данные:

— суммарная площадь участков помещения, на которые будет укладываться кабель;

— особенности помещения — выберите вариант из предложенного перечня;

— удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.

Перейти к расчётам

Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.

Теперь, зная длину, несложно вычислить и шаг укладки:

Перейти к расчётам

Монтаж кабельного пола

Третий шаг. Переносим схему с бумаги на основание. Для разметки удобно использовать яркий скотч. При желании можете ознакомиться с готовыми схемами, представленными в открытых источниках, и ориентироваться на них в процессе работы.

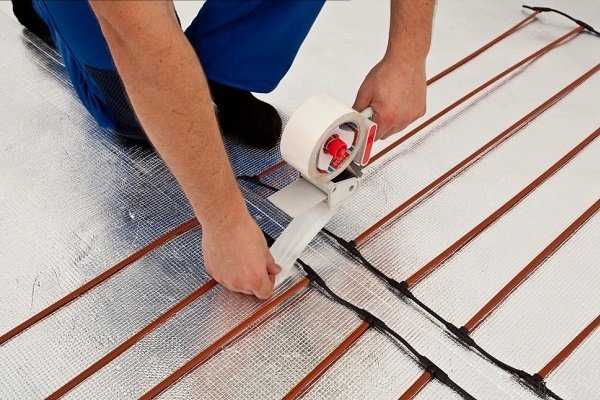

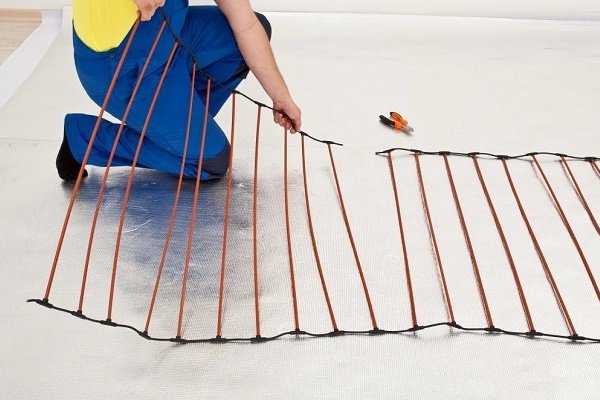

Четвертый шаг. Укладываем кабель теплого пола по линиям разметки.

Монтаж кабельного теплого пола

Теплый пол электрический

Важно: кабель перегибать нельзя.

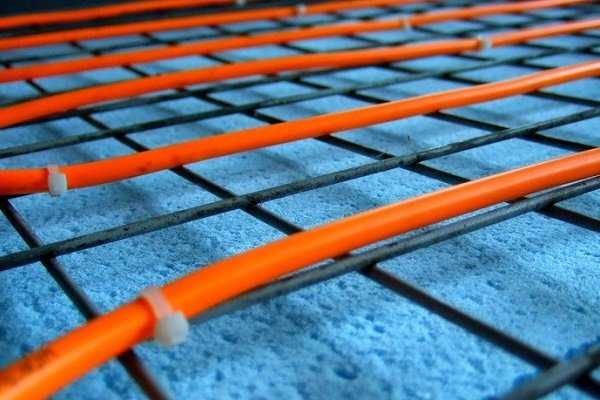

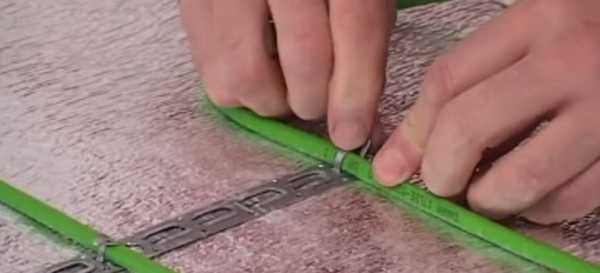

Для крепления кабеля к армирующей сетке, уложенной поверх теплоизоляционного слоя, используем клипсы либо же специальную ленту.

Греющий кабель соединяйте с силовым проводом и термодатчиком на ровной поверхности. Обязательно укрывайте места соединений гофрированной трубой.

Проверьте сопротивление кабеля. Допустимые значения указываются в инструкции к системе, уточните этот момент в отдельном порядке.

В завершение останется подключить силовой кабель к регулятору температуры. Предварительно отключаем подачу электричества. После подключения системы к терморегулятору тестируем ее в нескольких режимах. Если все нормально, приступаем к дальнейшим мероприятиям.

Заливаем стяжку и укладываем финишное покрытие

Заливаем стяжку

Стяжку лучше всего делать из специальной готовой смеси. На упаковке такого состава будет указано, что он разработан специально для применения в комплексе с теплым полом. Смесь готовьте по инструкции. Достаточная толщина слоя – 40-50 мм.

Примерная таблица расчета мощности и длины нагревательного кабеля

Равномерно распределяйте смесь по поверхности при помощи шпателя. Следите, чтобы под телом кабеля не было воздушным карманов. Из-за них качество обогрева будет заметно ухудшаться. Дайте стяжке полностью высохнуть.

Сводная таблица требований к удельной и погонной мощности в зависимости от назначения помещения и вида отопления

Важно: инфракрасный и теплый пол требуют разного времени на «выдержку» после монтажа. Пользоваться пленочным полом можно уже через 2-3 суток (если не заливалась стяжка). Кабельной же системе необходимо дать отстояться 3-4 недели.

Финишное покрытие укладываем в соответствии с технологией монтажа выбранного материала. Чаще всего поверх теплого пола укладывают плитку и ламинат. Также можно класть паркет и даже линолеум. При желании можете использовать и другое покрытие. Ориентируйтесь на свои предпочтения, интерьер помещения и доступный бюджет.

Ориентировочные значения энергии, которую должен излучать обогреваемый пол в бытовых помещениях

Удачной работы!

Видео – Теплый пол электрический своими руками

stroyday.ru

особенности монтажа в деревянном и каркасном доме —

Установить электрический теплый пол в доме в частном секторе – значит сделать свое жилье максимально современным и уютным. Потому это стремление нельзя назвать обычным желанием приблизиться к высоким технологиям и экономии. Современные системы обогрева отличаются простотой использования, они не требовательны в обслуживании. Потому это не предмет роскоши или модная тенденция, а необходимый элемент любого жилья, обеспечивающий обогрев.

Электрический теплый пол в частном загородном доме

Электрический пол в деревянном доме – устройство на основе электрического греющего кабеля. От составляющей зависит нормальное функционирование и срок эксплуатации системы. Устройство теплого пола простое. Работа базируется на подаче напряжения от сети 220 В. Электрическое сопротивление способствует превращению электрической энергии в тепловую.

Важно! Повышается только температура нагревательного элемента. Далее он передает свой потенциал бетонному или иному финишному покрытию.

Установка может быть самостоятельным источником тепла, а может использоваться как вспомогательная. Если хозяин рассчитывает исключительно на работу панельного отопления, то мощность 1 м2 должна быть порядка 150 Вт и более при теплопотерях менее 80 Вт с одного квадрата. В случаях, когда на электрический пол в доме в частном секторе возлагается лишь частичная нагрузка, то будет достаточно мощности 110-120 Вт/м2.

Стоит понимать, что числа условные. Потому все зависит от разработанного проекта и приведенных расчетов.

Инфракрасный теплый пол – уютный и теплый дом

Усовершенствованные до предела возможности производственных площадок позволяют потребителям пользоваться не просто эффективным средством отопления, но и экономически выгодной системой, не требовательной в обслуживании.

Инфракрасный теплый пол

Для обогрева частного дома используются любые из представленных ниже видов теплых полов:

• инфракрасный пленочный;
• проводной;
• нагревательные маты.

Каждый из них характеризуется своими техническими параметрами и целесообразен для монтажа в определенных ситуациях. Наиболее простыми считаются кабельные модели. С появлением пленочных вариаций рынок теплых полов перевернулся с ног на голову. Они максимально выгодны с точки зрения экономии электроэнергии. При эксплуатации удается сэкономить до 60% электричества. При этом укладка такого электрического теплого пола в доме наиболее проста. Финишное покрытие можно стелить сразу после установки пленки. Стяжка не нужна.

электрический теплый пол в доме

Важно! Инфракрасную систему нагрева можно монтировать на любую поверхность (наклонная, вертикальная, горизонтальная). Этому способствует способ «сухого монтажа».

Пользователям нужно понимать, что панельное отопление выделяет тепловую энергию во всех направлениях. В итоге часть тепла будет утеряна. Потому нужно не пожалеть средств на приобретение тепловой изоляции. Это снизит теплопотери в подвальное помещение, если система отопления устанавливается на первом этаже.

Монтаж теплого электрического пола в частном доме

Установка отопительной системы относится к классу «чистовых» строительно-монтажных процессов. Потому приступать к укладке теплого пола нужно после отделочных работ. Пол жилья нужно очистить от пыли и прочих загрязнений. Стоит снять все фракции застывшего цемента и штукатурки. Отвердевший раствор нужно убрать шпателем. Остальные загрязнения убираются щеткой после тщательного увлажнения пола.

Монтаж теплого электрического пола в частном доме

Стоит знать: для оптимальной работы теплые электрические полы в деревянном доме стоит устанавливать исключительно на ровную поверхность. Перепады по уровню должны быть минимальны.

Остальные работы можно объединить в следующие группы, которые и буду представлять собой этапы монтажа:

1. Укладка напольной тепловой изоляции. Используется пенопласт или плиточный материал. Может применяться с экранирующим покрытием. Не рекомендуется использовать фольгу в силу ее быстрого износа.
2. Подключение терморегулятора. Монтаж проводится на стене, нередко в нише.
3. Установка датчика температуры. Устройство нужно для передачи данных о температурном режиме на терморегулятор. Подключение к нагревающему элементу делается непосредственно перед самой укладкой.
4. Монтаж отопления. Кабели, маты или пленка укладываются непосредственно после проделывания вышеописанных работ. Технология укладки будет представлена ниже.
5. Завершающий этап. Он включает в себя монтаж финишного покрытия, заливку стяжки (если таковая предусматривается), тестирование системы.

Теплые полы электрические в деревянном доме: видео урок монтажа

Все стадии установки теплого пола не так просты. Потому необходимо рассмотреть каждую более подробно.

Изоляция. Материал препятствует нагреву плит перекрытия. Тепловая изоляция экранирует радиационную составляющую теплового потока, направляя ее тем самым в помещение. Толщина и тип материала подбирается, исходя из особенностей нижнего этажа, его назначения. Так, в случае многоэтажки можно применять фольгированную рулонную изоляцию. Монтаж теплого пола электрического в деревянном доме предусматривает использование плиточного материала. Слой может достигать в толщину 5–10 см. Рекомендуется использовать в комбинации с отражающими материалами. В зонах с повышенным влаговыделением нужно использовать дополнительную пароизоляцию.

Монтаж теплого пола электрического в деревянном доме

Установка термодатчика и подключение регулятора. Благодаря терморегулятору можно устанавливать температурный режим в помещении. Подводить кабели нужно через штробу, которая делается в стене, где предусматривается проектом установка оборудования. Установка проводится на высоте от 30 см от уровня пола. А датчик температур монтируется в сам теплый пол. При этом нужно выдержать расстояние от стены с терморегулятором 0,5–0,7 м.

Укладка нагревательных элементов. Монтаж предусматривает раскладку кабеля с отступами от перегородок и стен величиной 5-10 см. Установка проводится в тех зонах, где не предусматривается расстановка мебели. Под тяжелыми предметами система может перегреться. Кроме того существует рекомендация не укладывать нагревательные элементы под сантехнические приборы. Монтаж пленочного теплого пола в частном доме позволяет укладывать конструкцию под мебель.

Монтаж пленочного теплого пола в частном доме

Крепление отдельных элементов кабельной и инфракрасной системы должно выполняться двухсторонним скотчем. А вот нагревательные маты крепятся между собой при помощи монтажной клейкой ленты. Раскладка кабеля должна проводиться «змееобразно». Шаг между витками должен составлять 8 и более см. При укладке нужно следить, чтобы провода не находились в натянутом состоянии, а перегибы были плавными.

Финишное покрытие. В качестве облицовочного могут использоваться все доступные стройматериалы, кроме паркета и паркетной доски. В ванных комнатах и кухонных зонах рекомендуется использовать плитку.

При заливке стяжкой нужно дать ей высохнуть в период 30 дней. Только после этого можно покрывать пол ламинатом, линолеумом или другим материалом.

Управление электрическим теплым полом в загородном доме

Система может быть зональной, а может укладываться по всей комнате. Иногда нет нужды нагревать все помещение или хочется в целях экономии обогреть определенный угол (например, рабочее место). Да и постоянное функционирование в одном режиме не сыграет на руку оборудованию. К тому же контроль необходим, если на несколько дней все семейство уезжает из дому.

Управление электрическим теплым полом в загородном доме

Устройство электрических теплых полов в деревянном доме предусматривает монтаж датчиков температуры и регулирующего оснащения. Эти приборы позволят поддерживать заданный температурный режим в помещении. Продвинутые вариации позволят следить за работой системы в автоматическом режиме. Так, можно задать параметры, чтобы прогреть дом к приходу с работы.

Система подключается к сети 220 В. К регулятору подводятся кабели от нагревательного элемента, температурного датчика.

Контроллеры следят за перегревом. Так, они могут сработать на аварийное отключение питания, если возникнет опасная ситуация. Современные модели позволяют подключать оборудование к ПК, записывать тренды температуры с изображением до 4 кривых. Все результаты можно сразу же распечатать для большего удобства при изучении.

Пленочный теплый пол в каркасном доме. Типичные ошибки пользователей

Инфракрасный теплый пол в частном доме каркасного типа – незаменимая система. Такое отопление позволит в разы сэкономить, если подойти к процессу установки и дальнейшей эксплуатации грамотно, профессионально. Немногие представляют, как должен в идеале проходить процесс установки и уход за обогревом.

Стоит рассмотреть типичные ошибки, чтобы знать, как их избежать:

1. Подбор греющего элемента по всей площади. Необходимо провести расчеты с учетом тех мест, где пленка не будет установлена. В ином случае можно остаться в холодном доме.
2. Подключение кабеля в сеть, если не высохла стяжка или клеевой раствор. Чревато летальными последствиями.
3. Нельзя ходить в твердой обуви по пленочному полу. Существует риск его повредить.

Инфракрасный теплый пол в частном доме

4. Нельзя оставлять «воздушные карманы» вокруг теплой части системы. Ошибка допускается в случае монтажа инфракрасного пола в клей для плитки.

При монтаже конструкции в деревянном доме стоит быть предельно внимательным, и обогрев будет работать должным образом.

teplyiypol.ru

Электрический теплый пол своими руками – как выполнить монтаж правильно? + Видео

Теплый пол электрический сегодня достаточно часто используется для обогрева напольных покрытий в ванной комнате, банях или на балконах.

Методы монтажа теплого пола

Широкий выбор систем дает возможность с легкостью установить электрический теплый пол своими руками.

Говоря о том, какой теплый пол выбрать, следует знать, что все будет зависеть от финансовых возможностей, личных предпочтений и условий монтажа конструкции. Следует обратить внимание и на расход электроэнергии: если средства позволяют, то можно выбирать электрическую конструкцию. Она имеет долгий срок службы и легко монтируется.

На сегодняшний день существует несколько методов монтажа подобной системы. Основными из них являются следующие:

1. Заливка толстого слоя стяжки и дальнейшая укладка покрытия для пола.
2. Монтаж конструкции поверх стяжки под керамическую плитку.
3. Установка пленочных полов. В данном случае имеется в виду монтаж системы прямо под напольное покрытие, без заливки стяжки.

Какой лучше выбрать метод монтажа? Первый способ можно использовать в случае, если нужно обогреть жилые комнаты, ванную, кухню или балкон. Здесь понадобится установить систему кабельного типа. Под конструкцию нужно будет уложить утеплительный слой. Сверху заливается стяжка небольшой толщины.

Монтаж электрического теплого пола

Если под квартирой, в которой планируется установить систему отопления подобного типа, имеется отапливаемое помещение, то система из кабелей может устанавливаться непосредственно под плитку. В таком случае не нужно будет прокладывать теплоизоляцию для теплого пола и монтировать материал в стяжку. Слой плиточной клеящей смеси и керамическая плитка способны отлично защитить элементы, которые будут нагреваться. Однако обязательно нужно проконсультироваться со специалистами или посмотреть информацию на упаковке системы по поводу того, нужно ли выполнять теплоизоляцию для теплого пола данного типа.

Если нужно обогреть пол, который покрыт ламинатом, а работы, связанные с заменой стяжки, проводить нет желания, то рекомендуется использовать систему инфракрасных полов. В данном случае понадобится уложить слой утеплительного материала в виде полиэтилена поверх существующей стяжки. После этого выполняется монтаж электрических элементов. Если понадобится, можно добавить слой гидроизоляции под покрытие для пола.

Сегодня в продаже можно найти такие виды систем теплого пола:

• кабельная;
• кабельная с сеткой;
• пленочная (инфракрасная).

Многие не знают, как выбрать подходящую систему правильно. Следует знать, что инфракрасную конструкцию использовать в случае, если в комнате для покрытия напольного основания использовалась плитка, не допускается. Такую конструкцию не нужно монтировать под стяжку, она укладывается непосредственно под напольное покрытие.

Чтобы установить систему теплого пола кабельного или какого-либо другого самостоятельно, понадобится подготовить:

• регулятор;
• датчик температуры;
• комплект системы, который состоит из нагревательного кабеля, сетки для укрепления или матов;
• провода для соединения устанавливаемых элементов;
• крепежные детали;
• устройство защиты;
• кабель из меди для заземления.

Как распределить компоненты системы по поверхности?

Прежде всего понадобится составить план основания. Делать это нужно на бумаге. Стоит учесть, что кабель для нагрева или электрические маты не должны устанавливаться в местах, где будут расположены массивные элементы или бытовые устройства. В местах, где будут проходить обогревательные трубки или другие устройства отопления, нужно подготовить буферную зону. В ней все элементы обогрева понадобится исключить. Все элементы электрического теплого пола будут нагреваться одинаково. Если будут препятствия в виде мебели, то компоненты системы могут начать работать неправильно, в результате чего система потребует ремонта. Пострадать от перегрева в этом случае может и мебель.

В итоге должна получиться неправильная фигура. По контуру получившейся фигуры и внутри нее понадобится устанавливать элементы системы обогрева подобного типа. Это и есть существенный недостаток такой конструкции, так как перестановка мебельных элементов может негативно влиять на работу системы.

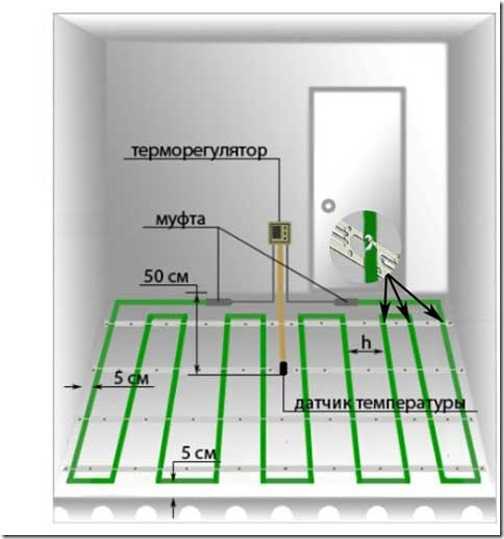

Примерная схема укладки кабеля изображена на рис. 1.

Рисунок 1

Для каждого помещения надо делать отдельный контур, даже если они практически не разграничены. В каждое помещение устанавливается отдельный регулятор и заново подводится питание. Если между элементами планируется залить стяжку, то по основанию пола надо будет проложить демпферную ленту.

Когда план будет составлен, понадобится перенести его на напольное покрытие.

В желаемом месте на стенке понадобится отметить позицию элемента для регулировки системы. В этом месте следует подготовить отверстие под короб и опустить штробу до основания. После того как будут выполнены подготовительные работы, понадобится выполнить расчет теплого пола, то есть подсчитать нужное количество материалов.

Как рассчитать нужное количество элементов?

Расчет мощности электрической конструкции подобного типа можно произвести с помощью таблицы, которая изображена на рис. 4.

В данном случае можно использовать таблицы от изготовителя системы обогрева. Исходя из расчета тепловых потерь помещения понадобится подобрать шаг укладки кабеля, а также рассчитать его длину на каждую комнату.

Рисунок 4

Если планируется устанавливать инфракрасную систему, то расчет теплого пола будет еще более простым: понадобится подобрать число элементов, которых хватит для покрытия нужной площади. В расчетах надо учесть кабель для подключения элемента для регулировки системы, а также шнур для подсоединения устройства к регулятору. Важно знать, что не допускается подключение теплого пола напрямую к розетке.

Исходя из расчетов и имеющейся площади всех помещений понадобится проверить общий ввод на способность выдерживания подобных нагрузок.

Как подготовить основание?

Старый слой стяжки можно демонтировать, при этом все основание надо будет очистить.

Далее выполняется укладка гидроизоляции. Материал должен находить на стенку на 10 см. По всему периметру поверхности на стенке надо закрепить демпферную ленту. Данный элемент даст возможность компенсировать расширение напольного основания в процессе нагрева. Затем обрезаются излишки гидроизоляционного материала и проложенной ленты.

Рисунок 2

Чтобы энергия тепла не уходила вниз, понадобится выполнить изоляцию напольного основания. Утепление нужно выбирать исходя из цели обогрева, размещения отапливаемой комнаты и типа основания. Важно учитывать следующее:

1. Если источник тепла будет использоваться как дополнение к имеющейся системе отопления, то в качестве подложки можно применить вспененный полиэтилен, который покрыт фольгой.
2. Для квартир, под которыми размещаются отапливаемые помещения, подходят пенополистирольные листы толщиной приблизительно 3-5 см. В данном случае можно использовать любой утеплительный материал соответствующей толщины.
3. Если теплый пол будет размещен на балконе, который раньше не отапливался, понадобится сформировать капитальный утеплительный слой, который состоит из пенополистирола толщиной до 10 см. В данном случае допускается использование минеральной ваты такой же толщины.

Поверх утеплительного материала понадобится установить сетку. Если подобного элемента в наличии нет, можно добавить в смесь пластификатор.

Стяжку системы теплого пола кабельного типа в разрезе можно увидеть на рис. 2.

Как установить подобное устройство для обогрева?

Допустимый разбег сопротивления кабеля с паспортными данными составляет 10%.

В данном случае есть 2 варианта монтажа:

• прикрепление кабеля к сетке при помощи стяжек;
• фиксация кабеля с помощью лент для крепежа.

Если конструкция монтируется в ванной комнате, понадобится заземлить сетку под ней и подвести заземление к элементу для регулировки устройства.

Инфракрасную конструкцию нужно расстелить поверх утеплителя. В некоторых случаях производителями требуется фиксация скотчем или при помощи ушек на полоске.

Инфракрасный электрический теплый пол своими руками прокладывается по схеме, которая изображена на рис. 3.

Рисунок 3

В местах, где кабель будет проходить над линией разделения двух плит перекрытия, понадобится спрятать его в обрезанную гофрированную трубку, длина которой составляет 12-15 см. Таким способом можно уменьшить вероятность повреждения кабеля в случае возможных расширений.

Клипсы, которыми соединяются все элементы конструкции для обогрева, в дальнейшем надо будет утопить в бетонную стяжку.

Когда все компоненты будут находиться на своих местах, понадобится еще раз проверить сопротивление провода. На данном этапе конструкцию можно включить.

От элемента для регулировки по штробе нужно опустить трубку. Ее конец должен размещаться между поблизости расположенными полосками кабеля. В трубку нужно просунуть датчик температуры, при помощи которого будет производиться регулировка конструкции.

На следующем этапе всю систему нужно обесточить, после чего снять элемент для регулировки до окончания работ по отделке. Затем заливается стяжка. Когда она высохнет, следует проверить работу конструкции и установить покрытие пола.

Электрический теплый пол своими руками сделать несложно, нужно лишь знать последовательность действий и соблюдать технологию.

remoskop.ru

Делаем электрический теплый пол

Популярность тёплых полов объясняется стремлением человека к комфорту. Тёплый пол под ногами создаёт ощущение уюта, уменьшает количество детских простуд и правильно распределяет тепло. Подогрев напольной поверхности может быть основным отоплением дома или комфортным его дополнением.

Делаем электрический теплый пол

Монтаж системы электрического обогрева не требует специальных знаний, и потому его можно осуществить самостоятельно. Как сделать электрический тёплый пол своими руками? Рассмотрим подробно выбор вида пола, технологию его монтажа и преимущества подогрева напольной поверхности.

Тёплый пол: особенности и преимущества

Любая отопительная система включает в себя источник тепла и излучатели (радиаторы). Между источником и радиатором могут быть соединительные элементы (трубы). Соединений может не быть, тогда радиатор подключается непосредственно к источнику (котлу или печке).

В конструкции тёплых полов роль радиатора принадлежит напольной поверхности. Она нагревается благодаря теплу от электрического тока, и излучает тепло в пространство помещения. Источник нагрева также располагается внутри пола. Таким образом, настил является источником тепла и излучателем. Это уменьшает потери температуры в промежуточных соединениях. Эффективность такого обогрева выше, потери тепла меньше.

Преимущества пользования тёплым полом

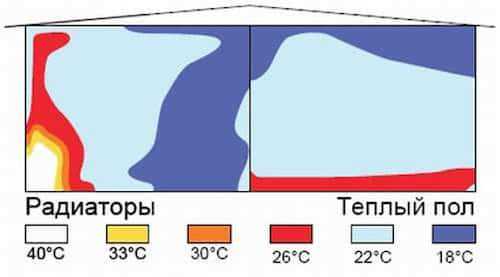

1. Правильное распределение тепла. Максимальная температура находится в зоне пола (+22 — +25ºC). С поднятием к потолку температура опускается на 1-2 º. Такое распределение тепла способствует здоровому состоянию тела: ноги в тепле, голова в прохладе.
2. Для семей с детьми важно: на пол можно садиться, ложиться, играть, заниматься развивающими упражнениями.

При простудных заболеваниях и ревматизме медики рекомендуют прогревания. Электрический тёплый пол является отличным средством, прогревающим бронхи или зону поясницы.

3. Экономия пространства. Совмещение пола с радиатором освобождает пространство под окнами. Традиционно под окном располагают радиаторную батарею. Она занимают место и требуют ухода (покраски). Металлические рёбра батареи травмоопасны, их необходимо закрывать защитной панелью, если в доме бегают дети.
4. Периодичность отопление и независимость от газовой магистрали. Электрообогрев пола даёт возможность полноценно отапливать помещение зимой. В дачных домиках обогрев может работать периодически, без необходимости сливать воду перед отъездом. В системе нет замерзающих веществ, электрический пол может быть выключен и включен поворотом ручки регулятора. Электропол (в отличие от водяного, где работают трубы с горячей водой) быстро прогревается сам и нагревает помещение.

Преимущества пользования тёплым полом

Три вида отопления электрическим полом

Современные технологии электрического обогрева строений предлагают три вида электрополов: кабель, мат и плёнка. Какой электрический тёплый пол лучше?

Кабель представляет мощный провод из материала с высоким сопротивлением. Чем выше сопротивление металла, тем больше тепла выделяется при прохождении электрического тока. Кабель монтируется в бетонную (цементную) стяжку (слой бетона толщиной 3-5 см). При подаче на кабель электрического тока он разогревается и передаёт тепло бетонному полу. От поверхности бетона нагревается настил и воздух. Данный вид обогрева является мощным и используется для полноценного зимнего отопления дома.

Электрический кабель

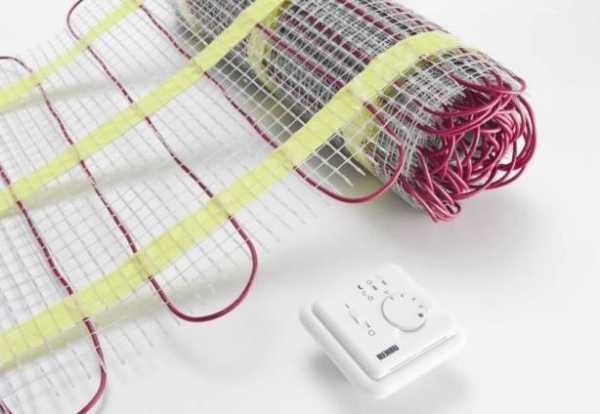

Нагревательный мат представляет пластиковую сетку, на которой укреплён тонкий кабель. Такая система менее мощная, она годится для подогрева пола, а не для основного отопления. Нагревательные маты укладывают не в бетонную стяжку, а в клей непосредственно под кафельную плитку. Благодаря меньшей мощности, экономно расходуют электричество.

Нагревательный мат

Нагревательная или инфракрасная плёнка монтируется без клея и без стяжки цементом. Это самый простой вариант монтажа тёплого пола. Она раскладывается под настилом и накрывается ламинатом, ковролином. Внутри плёнки расположены углеродные (карбоновые) полосы, между которыми проходит медный провод. Ток в проводниках возбуждает атомы углерода и вызывает инфракрасное (ИК) излучение. ИК волны попадают на материал окружающих предметов (мебель, стены) и провоцирует их нагрев и последующую теплоотдачу.

Были проведены многочисленные медицинские исследования инфракрасного излучения. Они подтвердили безопасность ИК-волн для физиологии человека.

инфракрасный теплый пол

Важное преимущество инфракрасного обогрева перед кабельным: оно не создаёт электромагнитного излучения и гула при эксплуатации. Инфракрасная плёнка используется для подогрева пола и для основного отопления.

Читайте полную статью об установке инфракрасного теплого пола тут

Какой электрический пол лучше?

Сравнительные характеристики электрических полов

При этом есть общие характеристики, одинаковые для всех трёх видов электрических полов.

• Диапазон рабочих температур составляет +-30 — +70 ºC.
• Возможно функционирование в помещениях с высокой влажностью.
• Не сушит воздух.
• Срок службы больше 30 лет.
• Схема прогрева помещения: снизу вверх.
• Сравнительный анализ приведенных характеристик поможет сделать правильный выбор отопления.

Как сделать электрический тёплый пол: технология монтажа

Подготовка основания

Для монтажа любого электрического пола необходимо правильно подготовить основание. Главное – надо предупредить потери тепла в грунт, в подвал (если это дом) или в плиту перекрытия, в потолок к соседям (если это квартира). Для этого пол утепляют. Как утеплить правильно?

Материал утеплителя – пенопласт. Для одноэтажного строения лучше взять влагостойкий вид, называемый пеноплексом. Тогда не нужен дополнительный слой влагоизоляции снизу (со стороны подвала или грунта). Для перекрытия многоэтажного дома можно использовать обыкновенный пенопласт без влагостойкой плёнки. Толщина пенопласта зависит от уровня теплозащиты.

• Для перекрытий второго и выше этажа, под которым находится отапливаемая квартира соседей, толщина утеплителя 2 см.
• Для первого этажа с отапливаемым подвалом толщина составит 4 см.
• Для пола, лежащего на грунте, необходим утеплитель 8 см.

В качестве утеплителя пола на грунте можно уложить слой глины с опилками толщиной 20см. Такая конструкция значительно дешевле.

В квартире пенопласт укладывают поверх перекрытия, стыки заделывают монтажной пеной. В частном доме делают черновую стяжку из бетона с добавлением глины или тырсы (опилки). Поверх черновой стяжку кладут утеплитель. При необходимости (если это обыкновенный пенополиуретан) кладут полиэтиленовую плёнку или рубероид в качестве гидроизоляции.

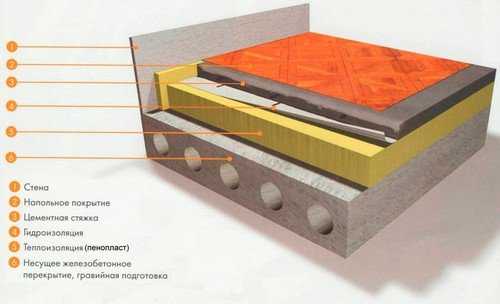

слои теплого пола

Выбор кабеля

Возможно укладывание двух видов кабеля: резистивного и саморегулирующегося. В резистивных проводах тепло выделяется при прохождении тока по внутренней жиле. Резистивные кабели могут быть одножильные и двужильные. В двужильных кабелях два нагревательных провода, ток по ним течёт в противоположных направлениях, электромагнитные поля двух проводов гасят друг друга.

В саморегулирующихся кабелях нагревателем является полимер. Если часть кабеля перегревается, то в нём снижается сила тока и уменьшается выделение тепла. Остальная система работает в заданном режиме. Это более дорогая и долговечная система.

Кабели различаются мощностью. Чем больше мощность, тем сильнее нагрев. Различные помещения требуют разной мощности отопления. Для пола лоджии необходимо 200 Вт/м2, для жилых комнат 150 Вт/м2. Количество Вт умножается на общую площадь комнаты, полученное значение представляет требуемую мощность. Например, для небольшого дома площадью 30 квадратов потребуется ориентировочно 4,5 кВт мощности в час.

Отзыв о работе тёплых полов на одном из строительных сайтов: Решили сделать в домике тёплый пол. Поскольку электричество расходуется много, купили кабель на 2кВт (дом 26 м2). Уложили очень хитро: только по открытому полу. Там, где стоит шкаф, диван, холодильник, тумба — кабель не прокладывали. Хватило в аккурат. Выдержали месяц, затем включили. Прогрелся в течение получаса. Работает отлично. При +5ºC у нас тепло, при 0º — нормально. А вот при -5º в доме становится прохладно (+18º).

Данный пост на форуме говорит об ошибке в определении мощности. Вместо расчётных 3,8 кВт люди установили только 2 кВт, в результате – недостаточный обогрев дома с наступлением морозов.

кабель

Укладка кабеля

Для укладывания кабеля используют армирующую сетку или металлические полосы. Она кладётся поверх утеплителя, сверху на ней раскладывают кабель. Сетка выполняет функцию армирования пола и служит креплением для провода.

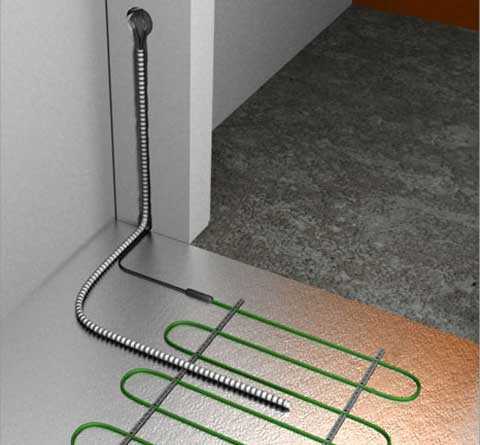

Раскладывание провода выполняют по разработанной схеме. Для электрического кабеля используется схема змейка (зигзаг).

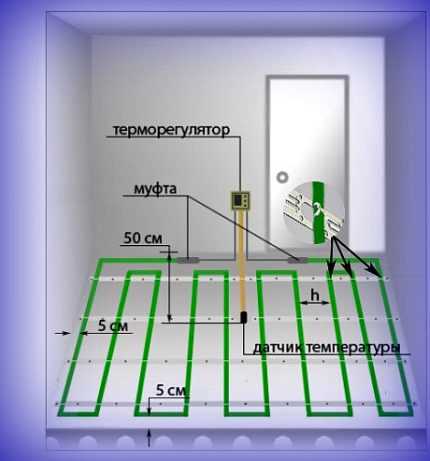

Схема укладки кабеля

Расстояние между витками провода составляет 15 см посреди комнаты, и 10 см там, где необходим усиленный нагрев (вдоль наружных стен). Минимально допустимое расстояние между проводами составляет 6 см.

От кабеля до нагревательного прибора должно быть больше 20 см.

В стене на высоте 10-30 см от пола делают отверстие для коробки регулирования температуры.

Кабель раскладывают на полу, крепят к армирующей сетке, устанавливают терморегулятор и соединяют его с кабелем. Проверяют кабель на наличие сопротивления (в целях контроля работоспособности).

Перед заливкой цемента по периметру комнаты укладывают демпферную ленту. Она амортизирует температурное расширение и сжатие, предупреждая появление трещин.

Заливают пол цементным раствором, оставляют его для застывания. На следующий день цемент уже будет твёрдым, но включать пол нельзя. Необходимо выждать месяц (вернее, 28 дней – срок первичного набора прочности и высыхания для цемента). Включение полов раньше 28 дней приведёт к появлению трещин в бетонной стяжке.

Заливка стяжки

Монтаж электрических матов выполняется на черновую бетонную стяжку. Их крепят на клей, поверх кладут кафельную плитку. Инфракрасные плёночные полы просто укладывают под настил без подготовительных операций.

sovetporemonty.ru

Электрический тёплый пол своими руками: устройство и схемы

Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени.

Не обязательно быть профессионалом, чтобы устроить электрический тёплый пол своими руками, просто нужно в точности следовать всем пунктам инструкции.

Содержание статьи:

Электрические полы и их разновидности

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
2. Мат нагревательный. Представляет собой кабель на монтажной сетке.
3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Галерея изображений

Фото из

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Электрическая система напольного обогрева

Подготовленная у установке система

Укладка электрополов в квартирах и офисах

Устройство электрической системы под плиткой

Укладка ламината над инфракрасным полом

Сооружение кабельного обогрева

Электрические маты в организации теплых полов

Пленочный инфракрасный обогрев

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.

Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

Кабельная система отопления

Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.

Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия (+)

Особенности работы и устройства

В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.

Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.

Монтаж электрического пола в стяжке

Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.

Галерея изображений

Фото из

Этап 1: Уборка основания перед устройством системы

Этап 2: Выравнивание основания под теплый пол

Этап 3: Укладка теплоизоляционной подложки

Этап 4: Сооружение армирующей сетки

Этап 5: Крепление электрического кабеля к арматурной сетке

Этап 6: Установка устройства управления на стену

Этап 7: Заливка стяжки поверх электросистемы

Этап 8: Укладка напольного покрытия

Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором. Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч., чтобы подсохла.

По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.

Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.

Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.

Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии

Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене. Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.

После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.

После проверки надежности фиксации уложенных элементов их заливают слоем бетонного раствора толщиной около 60 мм. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.

В роли управляющего блока для теплого пола выступает терморегулятор. Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.

Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка

Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.

В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем. Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки.

На клей укладывают плитку и выравнивают ее. Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

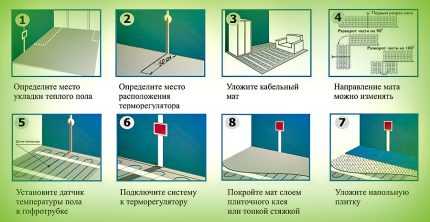

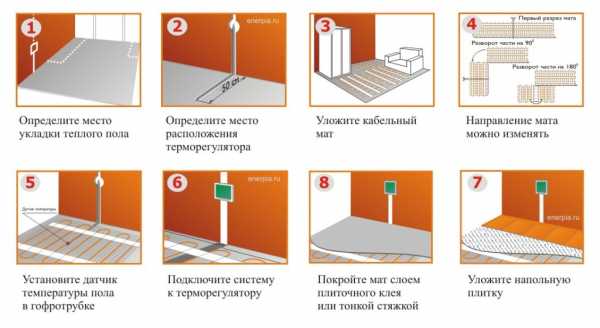

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму (+)

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений

Фото из

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Специфика пленочного пола

В устройстве системы теплого пленочного электрического пола нет особых сложностей. Многие укладывают его самостоятельно. Подходит он под любые напольные покрытия. Система, работа которой основана на инфракрасном излучении, безопасна даже для ламината и других деревянных покрытий. Известны 2 вида такой пленки для пола:

1. Сплошная. Выпускается в виде тонкой двухслойной полиуретановой пленки с непрерывным карбоновым напылением внутри.
2. Полосатая. Включающая те же 2 слоя пленки из лавсана, полиэтера или полиуретана с расположенными между ними карбоновыми или ультратонкими алюминиевыми полосами.

Тепловые элементы в этих системах имеют параллельное и последовательное соединения. По краям у них расположены биметаллические токоведущие шины из уложенных друг на друга серебряных и медных полос. Пленочный ИК пол не делают ни с заливкой стяжки, ни в слой клея. Подходит только «сухая» укладка.

Теплый инфракрасный пол имеет ряд преимуществ. К ним относится:

• несложный и быстрый монтаж;
• небольшая толщина пленки (0,3 см) что не уменьшает существенно высоту помещения;
• возможность исключения такого рабочего момента, как заливка стяжки;
• отсутствие влияния на влажность в помещении;
• антиаллергический эффект;
• сравнительно низкое потребление электроэнергии — на 20% меньше, чем другие типы электрических тепловых систем;
• ионизация воздуха;
• легкий демонтаж в случае необходимости;
• высокая надежность.

Стандартный набор материалов включает термопленку, скрученную в рулон, зажимы контактные, изоляцию и электропроводку. К этому комплекту необходимо добавить терморегулятор, оснащенный датчиком температуры, а также полиэтиленовую пленку, скотч, фольгированный материал. Прежде чем приобретать все это, нужно рассчитать необходимый метраж пленки.

Под домашней техникой и мебелью пол утеплять не следует — это неоправданные затраты и чрезмерная нагрузка на систему. Расстилают пленку полностью по всей плоскости только в случае, когда хозяева привыкли часто менять обстановку

Проще всего сделать эскиз помещения на миллиметровой бумаге. Дальше, следует отметить места, где будут размещены датчики и точки соединения. Выделить ту часть помещения, на которой планируется укладка теплого инфракрасного пола, затем рассчитать, сколько нагревательных элементов потребуется.

Процесс укладки инфракрасной системы

Если прежнее покрытие в нормальном состоянии, то технологией укладки электрического инфракрасного теплого пола разрешается не демонтировать его. Достаточно просто очистить и устранить перепады. Рулон пленочного пола нарезают используя обычные ножницы.

Следует учитывать, что при формировании поверхности полосы не должны перекрещиваться или соприкасаться токоведущими шинами. Обычно производители обозначают места раскроя. Это не значит, что пленку нельзя резать в других удобных местах.

Галерея изображений

Фото из

Инфракрасная пленка легко раскраивается обычными ножницами. Но важно помнить, что резать можно только по прозрачной полосе, не пересекая элементов с карбоновым напылением

Чтобы защитить свободный срез токоведущей шины, расположенной с не подключаемой стороны, ее заклеивают битумным скотчем

«Нерабочий» срез инфракрасного полотнища, к которому не будет подключаться проводка, после крепления изоляции к шинам заклеиваем обычным скотчем

Под соединительные клеммы выбирают углубления. В идеале это лучше сделать в теплоизоляционной подложке, но в примере их сформировали в выравнивающей стяжке

Перед укладкой инфракрасных полос основание застилают гидроизоляцией. Если у изоляционного материала есть фольгированная прослойка, то она будет к тому же работать в качестве рефлектора

По уложенной гидроизоляции производится сборка напольного нагревателя. Соединительные клеммы располагают в выбранных ранее углублениях

Собранный пол подключают к расположенному на стене терморегулятору. К нему же подводят термодатчики и проверяют работоспособность системы

Убедившись в нормальной работе пленочного пола и устранив недочеты, если они имелись, его застилают гидроизоляцией и укладывают финишное покрытие

Этап 1: Раскрой карбоновых полос для укладки

Этап 2: Изоляция токоведущей шины

Этап 4: Заклеивание скотчем края инфракрасной полосы

Этап 4: Формирование углублений для клемм

Этап 5: Укладка фольгированной гидроизоляции

Этап 6: Сборка электрического пленочного пола

Этап 7: Проверка ИК пленочного пола на работоспособность

Этап 8: Укладка напольного покрытия поверх системы

Главное, срез должен проходить по промежутку между нагревательными элементами. В случае если разрез пришелся на обозначенную линию, изолируют только коллекторные биметаллические пластины. В других случаях скотчем проклеивают концы полос.

Сначала укладывают слой гидроизоляции, чтобы предохранить пол от поступления влаги из бетонного перекрытия. Дальше идет теплоизоляция, предотвращающая потери теплоты от излучения, уходящего в основание. Материал можно использовать любой, главное, чтобы металлизированная сторона была направлена наружу.

Размечают места, где будет проходить электропроводка. После отводят место под монтаж термодатчика. Канал под температурный датчик выполняют шириной около 20 мм. Проводку для датчика помещают в гофрированную трубку, затем укладывают в подготовленный канал.

Дальше укладывают подготовленные полосы согласно эскизу. С целью уменьшения длины провода при укладке полосы разворачивают торцовыми сторонами к стене, где впоследствии будет находиться терморегулятор и останавливаются, не доходя до нее сантиметров 15. Если в комнате есть камин, от него отступают не менее 1 м. Укладывается пленка той стороной вверх, которая изготовителем системы указана в инструктаже к продукции.

Подсоединяют зажимы к краю биметаллической полосы, затем подключают провода — к левым зажимам крепят левые, а к правым — правые. Проводку для термодатчика следует прятать под термопленку. С этой целью в теплоизоляции вырезают узкие канавки шириной по 1 см, а по уложенному в них силовому кабелю наклеивают скотч и укрывают термопленкой. Нельзя допускать, чтобы провода возвышались над теплоизоляцией.

Изоляцию на краю провода снимают, свертывают, сам провод просовывают через зажим, фиксируют при помощи плоскогубцев, затем точку соединения изолируют битумным скотчем. Соединив всю цепь, замеряют сопротивление полученной конструкции.

Возможно использование как отражающей теплоизоляции, так и не отражающей в виде пробкового полотна. Регламентируется только толщина слоя — от 3 до 5 мм. Скрепляют полосы теплоизоляционного материала монтажным скотчем

Завершающий этап — монтаж финишного покрытия. Принцип подключения терморегулятора одинаков для всех типов теплого электрического пола.

Несколько полезных советов

Прежде чем завершить работу укладкой финишного покрытия систему тестируют. Если термопленка соответствует всем требованиям, нигде не будет наблюдаться искрение и перегрев участков. Когда все же какие-то дефекты обнаружены, пол накрывают еще одним слоем пленки из полиэтилена толщиной минимум 80 мкм. Ее укладывают внахлест с заходом около 20 см.

Существует ряд дополнительных рекомендаций от профессионалов по поводу монтажа:

1. Пленочную теплую систему нужно устанавливать при умеренной влажности (максимум 60%) и плюсовой температуре.
2. Пленку в свернутом виде в сеть подключать нельзя.
3. Перед подключением пленочного пола необходима проверка изоляции контактов в местах, где происходил раскрой полотна.
4. В случае повреждения термопленки в месте, где находится графитовое напыление, накладывают двухстороннюю изоляцию.
5. Если произошло затопление пола, его немедленно отключают от электросети и оставляют на просушку в естественных условиях.
6. Ходить по готовому полу в обуви нельзя.

Нельзя замуровывать термодатчик. Нужно оставить возможность для его контроля и замены. Также не следует размещать на теплом полу ковры и другие плотные натуральные покрытия. Для обеспечения вентиляции и исключения возможности деформации финишного покрытия вследствие температурных изменений, между стеной и покрытием рекомендуют оставлять незначительный зазор.

Теплый пол стержневого типа

Стержневой или карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Структура стержневого теплого пола складывается из нагревательного элемента (1) медной шины (2) шага отреза (3) изоляции на концах шины (4)

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Галерея изображений

Фото из

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы

Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы

Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола

Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку

Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие

Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем

По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе

После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия

Этап 1: Укладка стержневого пола на подложку

Этап 2: Фиксация карбоновой системы скотчем

Этап 3: Формирование соединений пола с проводкой

Этап 4: Подготовка термодатчика стержневого пола

Этап 5: Вырезка отверстий в теплоизоляционной подложке

Шаг 6: Фиксация положения датчика

Этап 7: Проверка работоспособности собранной системы

Этап 8: Заливка стяжки поверх карбонового стержневого пола

Процесс состоит из 8 последовательных шагов:

• подготовки основы;
• укладки теплоотражателя;
• монтажа стержней;
• соединения между собой полос;
• подсоединения силового кабеля;
• подключения конструкции к терморегулятору;
• подключения термодатчика;
• заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов. На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов (+)

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов.

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

Выводы и полезное видео по теме

Все об укладке стержневого пола вы узнаете из этой видео-инструкции:

Выбрать вид электрического пола станет проще, если вы ознакомитесь с этим видеороликом:

Как не потратить лишнего при покупке системы теплого пола научит автор этого видео:

Отопление дома с применение электрических теплых полов позволит поддерживать комфортный температурный режим. Разница температур между вверху помещения и у пола будет минимальной. Если правильно выбрать систему, точно все рассчитать и выполнить монтажные работы своими руками, то и в плане финансов можно выиграть.

sovet-ingenera.com
