Электрика в деревянном доме своими руками схемы видео – Электропроводка в деревянном доме своими руками: видео, схема, фото

Я рекомендую остановиться на медном кабеле NYM, так как он надежен, хорошо изолирован и его удобно разделять.

Кабель ВВГнг-LS дешевле, но изоляция на нем хуже. Кабель из алюминия ломкий, если вы остановитесь на нем, берите с сечением больше расчетного. Для розеток и освещения приусадебного участка нужен кабель из трех жил с заземлением.

У меня проводка внешняя, но если стены в вашем доме будут обшиты, можно сделать внутреннюю проводку в трубе — защита нужна, чтобы не возникло возгорание или случайное повреждение.

Проводим кабель в дом

Вводной кабель выбираем с учетом суммарной мощности электроприборов и оборудования, которые есть в доме. Если сечение кабеля будет недостаточным, от нагрузки он нагреется так, что может привести к воспламенению.

Как правило, подводкой кабеля занимается представитель энергоснабжающей организации, он же устанавливает и пломбирует счетчик.

Монтируем автоматический выключатель

Автоматический выключатель предназначен для обесточивания дома при коротком замыкании, но при максимальной нагрузке он не срабатывает. Если дом подключен к трехфазной сети, устанавливается трехполюсный выключатель-автомат. Если сеть однофазная — однополюсный, а если заведена фаза и ноль, то двухполюсный выключатель.

В большинстве случаев для дачного дома достаточно выключателя, рассчитанного на 25 ампер.

Если счетчик опломбирован, автоматический выключатель можно установить перед счетчиком или после него. Если счетчика нет, только после. Устройство защитного отключения, автоматический выключатель, вводной автомат и счетчик располагают в распределительном щитке с заземленным корпусом.

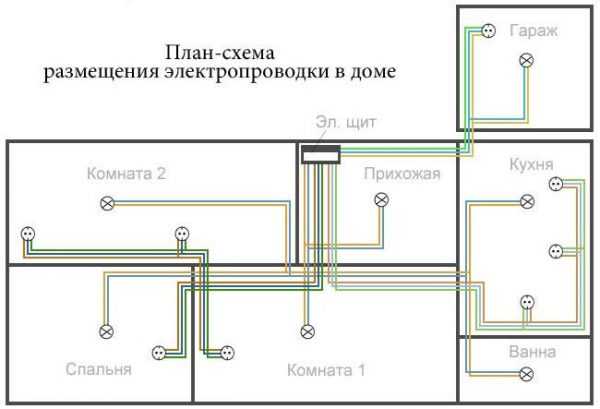

После этого провода можно протягивать по заранее составленной схеме.  Ниже прикладываю схему электрики в деревянном доме своими руками, которой пользовался сам:

Устанавливаем электроточки

Все основания под розетками и выключателями должны быть из металлических пластин, которые нужно прикрепить к стене заранее.

Прокладываем электропроводку

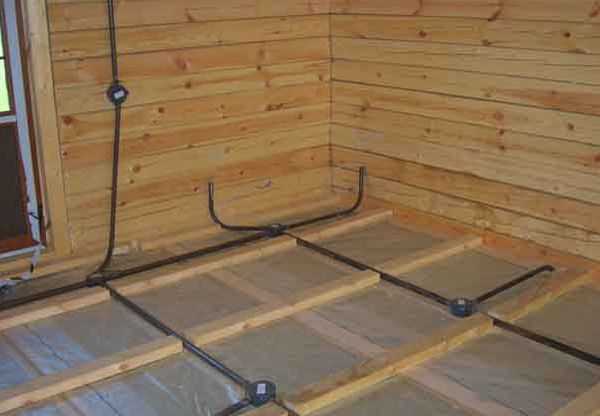

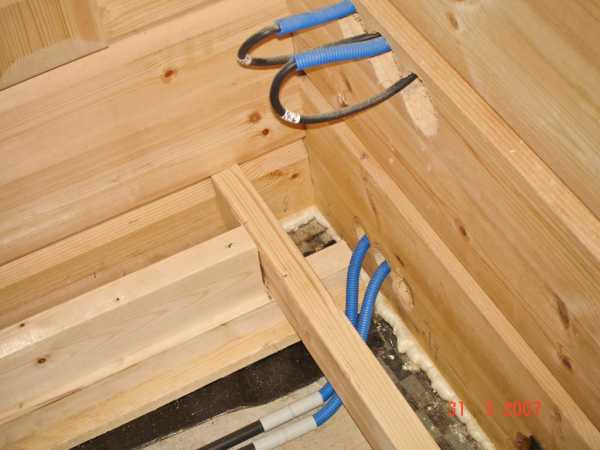

При монтаже электропроводки в деревянном доме своими руками важно, чтобы все провода в стенах должны находиться внутри металлических гильз. Просверливаем отверстие и вставляем в него трубу так, чтобы края на 1 сантиметр выступали с каждой стороны стены (потолка). На края гильзы надеваем специальную втулку из пластика, чтобы защитить проводку от механического повреждения.

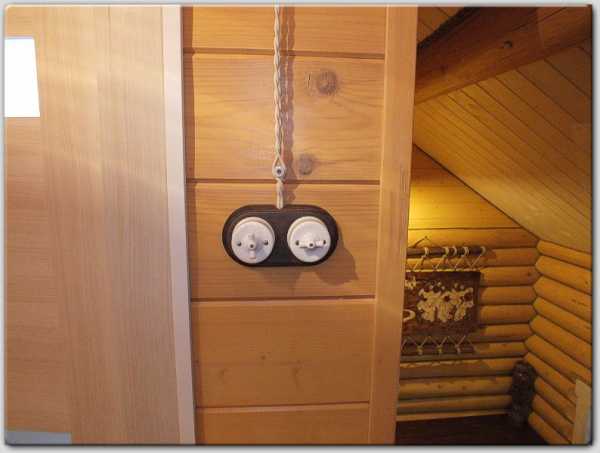

Открытую проводку советую уложить на фарфоровые изоляторы — получится интерьер в стиле «ретро».

Я так и сделал, получилось симпатично. Кабельные лотки, ПВХ-гофра и трубы показались ненадежными, а металлические трубы и рукава выглядели грубовато.

Подключаем проводку

Теперь осталось только развести кабель и подключить провода. Надеюсь, это вы умеете, иначе не советую браться за электрификацию дома своими руками.

Завершающий этап

Когда все будет подсоединено, пригласите специалистов из электролаборатории для испытаний и измерений сопротивления изоляции, прогрузки автоматов, проверки фаза-ноль и др. Вам выдадут протоколы с заключением о пригодности электросети к эксплуатации.

Только после разрешения специалистов электросеть можно включать для постоянного пользования.

otlad.ru

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Электропроводка – одна из главных коммуникаций в любом доме независимо от его назначения. Не важно, будете ли вы проживать в частном доме постоянно или станете наведываться в него только летом, используя в качестве дачи, — электричество понадобится в любом случае. Реально ли выполнить такую сложную задачу, как электропроводка в деревянном доме своими руками, или все-таки необходимо прибегнуть к услугам профессионалов?

Содержание:

Электропроводка в доме своими руками: этапы работы

Как и само строительство деревянного дома, так и подведение к нему электричества, производится по четкому плану. Пошаговая схема выглядит следующим образом:

1. Сначала составляется общий проект и рисуется схема подведения электричества.
2. Согласно составленному проекту рассчитывается общая мощность всего оборудования (нужно учесть всю технику, которая будет установлена в доме).
3. По рассчитанной нагрузке подбираются и закупаются кабеля, счетчики и другие монтажные элементы.
4. К зданию подводится вводной электрический выключатель.
5. Производится монтаж счетчика.
6. Выполняется монтаж распределительного щита.
7. Затем следует один из самых кропотливых этапов подведения электричества – прокладка кабелей по всем комнатам дома.

Главные моменты проектирования

Чтобы правильно провести электричество в частном деревянном и любом другом доме, сначала нужно начертить его общий план. На нем указывается точное расположение всех узлов: розеток, выключателей и пр. Продумайте сразу, где будет установлена стиральная машина, бойлер и другое оборудование.

Схема должна отображать также и значения максимальной мощности электроприборов. Осветительные приборы подключаются к отдельной группе (для большого дома – группам) электропитания. Не забывайте, что и двор в частном доме нужно освещать. Если речь идет о даче, где семья будет проживать пару месяцев в году, освещение дворовой территории лучше подключить на отдельный выключатель-автомат.

Такие мощные приборы, как электрические котлы и водонагреватели, тоже нужно подключать к отдельному кабелю. Потребляемая мощность для каждого узла рассчитывается по максимуму. Эти показатели суммируются, и получается общая мощность нагрузки, значение которой необходимо учесть во время выбора соответствующего автоматического вводного выключателя.

Кабеля, розетки и другая аппаратура

Правильно выбрать тип и сечение кабеля и спроектировать подведение электричества для частного дома помогут схемы ниже. Сечение кабеля всегда побирается в соответствии с потребляемой мощностью (таблица).

Учитывайте, что кабель из алюминия менее надежен, так как может ломаться на перегибах. Для розеток нужен трехжильный кабель. Не забывайте и о заземлении, которое обязательно по ПУЭ!

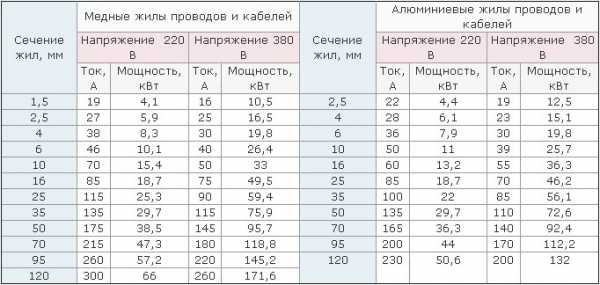

Таблица выбора сечения провода.

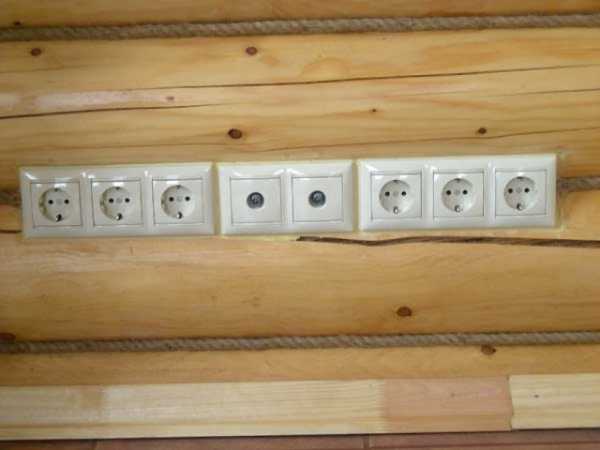

Чтобы сделать монтаж розеток в деревянном доме безопасно, для них потребуются металлические гильзы и заглушки. В кирпичных домах часто используются пластмассовые, но в частном деревянном доме предпочтение следует отдавать именно металлу. Для монтажа проводки применяется 2 способа (видео 1 и 2):

Видео №1.

Видео №2.

1. Скрытый. Подойдет для деревянных зданий из бруса, особенно, если стены предполагается обшивать. Но и в срубах иногда выполняют монтаж скрытым способом. Однако, в данном случае он потребует много энергозатрат, сверления специальных каналов и пр.

2. Открытый. Чаще применяется в деревянных домах из бревна или уже полностью готовых домах из бруса, когда нет смысла срывать полы или сверлить стены. Сам провод при этом можно оставить открытым или уложить в металлический рукав, ПВХ трубу или короб.

Внимание! По нормам противопожарной безопасности и ПУЭ монтаж кабеля в металлическом или пластиковой рукаве недопустим!

Однако, как показывает практика, эти нормы сплошь и рядом нарушаются. Хозяева частых домов хотят сделать провода максимально незаметными в интерьере комнат, поэтому прячут их либо в пластиковые короба под цвет дерева, либо в металлические трубы и зашивают их в стены. В этом случае можно порекомендовать 2 вещи: тщательно обработать деревянные стены антипиренами и использовать специальный самозатухающий пластик.

Замена кабеля

Наиболее безопасной в противопожарном отношении является открытый монтаж электропроводов, но он не так эстетичен, как уложенная в короб из ПВХ проводка. Чтобы сделать такой способ более эстетически совершенным, можно использовать так называемую ретро проводку. В этом случае облегчается не только сам монтаж, но и замена кабеля.

Если провод уложен в трубу или короб, его замена в случае необходимости производится следующим образом: конец нового провода привязывается к окончанию старого, и последний буквально вытягивается вручную из трубы (короба). Кстати, о такой вещи, как ремонт или замена проводов, нужно помнить всегда. Делайте коммуникации максимально доступными на случай любых ремонтных работ.

Вводной автомат

Вводной кабель должен соответствовать суммарной мощности всего электрооборудования. Диаметр кабеля должен быть достаточно большим, чтобы выдержать максимальную нагрузку всех приборов, розеток и пр. В противном случае может произойти самовозгорание кабеля. Его замена происходит под контролем соответствующей энергоснабжающей организации. Одновременно с этим можно поставить и опломбировать счетчик.

Выключатель может быть 3-полюсным (если в частном доме подключена 3-хфазная сеть) или 1-полюсным и 2-полюсным (1-фазная сеть). Тип выключателя подбирается по формуле: IНОМ = P / U•cosϕ. Показатель IНОМ (расчетный номинальный ток в сети) нужно помножить на 1,1. Полученный результат и является показателем расцепителя вводного выключателя.

Тип автомата подбирается по формуле IКЗ = 3260•S/L, где за значение S нужно принять сечение используемого провода (мм), а L – его длину (м). После этого показатель IКЗ делится на первый показатель IНОМ. Полученное число является характеристикой вводного выключателя. Если вы не уверены в своих расчетах, покупайте автомат типа С. Именно такие чаще всего используются в частных деревянных домах.

 Монтаж и разводка кабеля: пошаговая инструкция

Монтаж и разводка электрокабеля начинается с определения конкретной трассы. Сразу же размечаются места под выключатели и розетки. Если прокладка и разводка выполняются закрытым способом, придется сверлить в стенах штробы. Не забываем, что в будущем может потребоваться замена каких-то деталей, поэтому доступ к распределительным коробкам оставляем максимально доступным.

При открытом способе следует все выполнить максимально аккуратно, чтобы на виду оказался самый минимум кабеля. Распределительные коробки в этом случае почти всегда оказываются на виду (чаще всего их монтируют под потолком), поэтому замена и ремонт электропроводки не составляют проблемы.

Если разводка выполняется в металлической или ПВХ трубе, нужно подбирать ее диаметр так, чтобы кабель не занимал все пространство внутри. В идеале он не должен заполнять просвет трубы более, чем на 40%. Если для прокладки кабеля используется металлическая труба, ее края всегда нужно тщательно зачищать, чтобы во время монтажа не повредить электропровод.

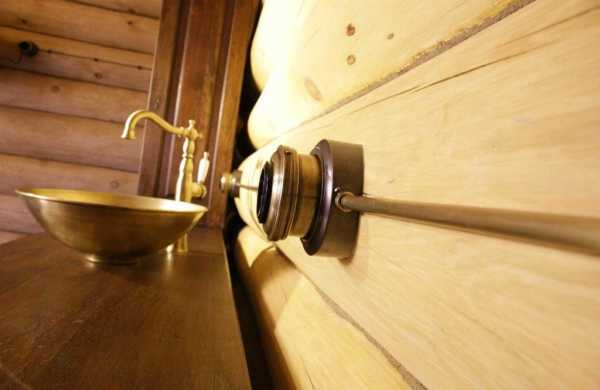

Трубы лучше выбирать медные. Они крепятся к стенам при помощи подходящих хомутов. Затем в трубу протягивается кабель. В распределительной коробке всегда нужно оставлять запас кабеля (не менее 20-ти см). Если в будущем потребуется сделать перемонтаж, этот запас очень пригодится. Провода затем подключаются к розеткам и выключателям.

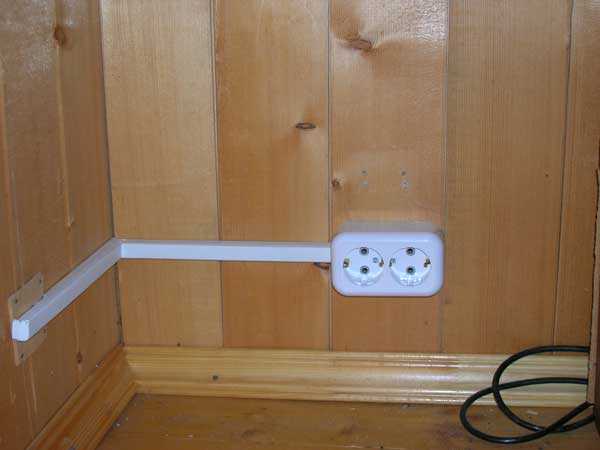

Аналогичным образом можно провести кабель и в ПВХ коробе. Чтобы на фоне деревянных стен короба не выглядели как инородное тело, лучше подыскать их в цвете «под дерево». А чтобы во время монтажа не перепутать кабеля, электрики всегда используются разметку и маркировку. Подписанные ярлычки помогут на запутаться в сотнях метров электрокабеля.

По окончании этих этапов обязательно нужно сделать заземление и провести еще одну важную работу – установить устройство защитного отключения (УЗО). Последнее защитит от удара током в том случае, если произойдет утечка тока на корпус стиральной машинки, бойлера или другой бытовой техники. По окончании проводится проверка, подключение и испытание работы всей системы.

xn--80adrbabmmcdndvifem3a.xn--p1ai

Электропроводка в деревянном доме своими руками пошаговая

Деревянные дома имеют ряд безусловных преимуществ: минимальные материальные затраты, высокая скорость строительства. С течением времени, «мода» на деревянные дома только увеличивается, в них устанавливается вся необходимая электронная и бытовая техника, а освещение соответствует современным тенденциям. Требования к безопасности высокие, так как такой дом боится огня, поэтому, нужно знать все необходимые правила, чтобы сохранить свое имущество и жизнь.

Монтаж проводки в деревянном доме производится согласно ПУЭ (правила устройства электрических установок). Поскольку электрический кабель является потенциальным источником возгорания, а в деревянных домах пожары могут привести к огромной потере материальных средств владельца, необходимо обезопасить свое жилище от чрезвычайных ситуаций по полной программе. Благо, наличие качественных изоляционных материалов для электрических проводников на полках магазинов имеется в большом количестве. Электропроводка в деревянном доме своими руками — вполне допустима.

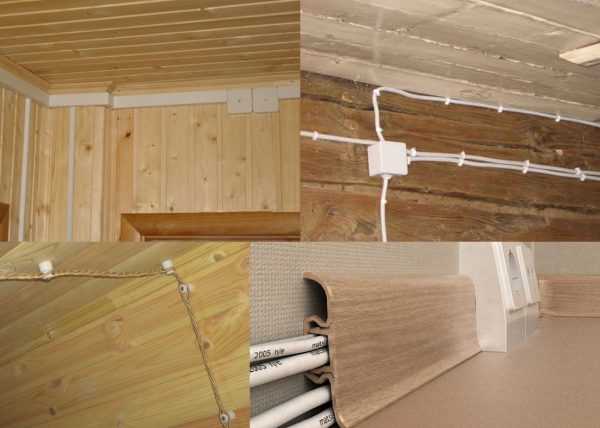

В деревянном доме можно произвести монтаж электрической проводки двумя способами: открытым и скрытым. Первый потребует меньше времени и затрат на установку, также при дальнейшей замене участков проводки не создаст дополнительных трудностей у электрика. Второй способ подразумевает прокладывание электропроводов в изоляционных трубах через внутренние пустоты стен, в выпиленных пазах, под плинтусом, или под штукатуркой.

Поскольку стены деревянных домов чаще не штукатурятся, а декорируются листами гипсокартона, или вовсе остаются естественными (стена из сруба — вполне может удовлетворять потребности владельца в вопросе создания атмосферы уюта), электрические кабели в металлических трубах размещаются под деревянной или гипсокартонной обшивкой, или в специальных пазах, пропиленных циркуляркой, фрезером, или фрезерной насадкой на обычный шуруповерт.

Второй способ более энергозатратен для мастера, выполняющего прокладку проводки. Также стоит отметить, что в пожелания многих хозяев домов входит пункт: монтаж электрического щита должен быть выполнен скрытым способом, вмонтирован в деревянную стену. Безусловно, все это экономит пространство помещения и выглядит более современно. Обладая необходимыми навыками для работы с электрическими линиями и имея подходящий материал с инструментом, не сложно произвести монтаж проводки своими руками.

Основные требования к проводке в деревянном доме:

1. Электрические проводники должны быть изолированы, наибольшее распространение имеют кабели ВВГнг и NYM.
2. Допускаются только медные электрические провода.
3. Наличие автоматического выключателя и УЗО на щитке.
4. Электрические провода скрытой проводки обязательно должны находиться в металлической трубе. В деревянных домах запрещается использование металлического рукава в ПВХ изоляции.
5. Должен осуществляться правильный расчет нагрузки на электропроводку и соответственно использоваться электрический кабель с подходящим сечением. Запас токовой нагрузки должен составлять 30%.
6. Не стоит скупиться при выборе электрического кабеля и дополнительных материалов — китайские подделки дешевле, но гораздо ниже качеством, особенно опасно использовать их, если планируется производиться скрытая электропроводка в деревянном доме.

После того, как совершены расчеты сечения электрического кабеля, выбран способ прокладывания проводки, необходимо перейти к составлению схемы. Для этого удобно использовать план-схему дома. На схеме отмечается точное расположение всех элементов энергосети во всех помещениях: электрический щиток, электросчетчик, розетки и т.д.

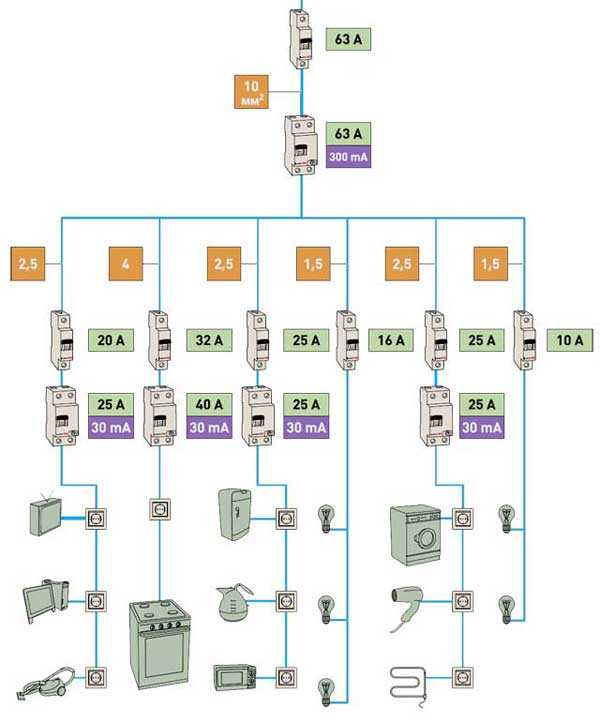

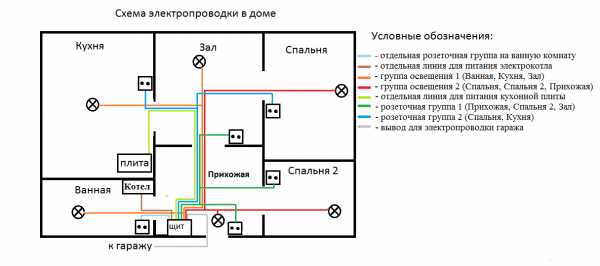

Пример правильно составленной схемы:

Общие рекомендации по составлению схемы:

1. Распределительный щит лучше монтировать в коридоре на высоте, недоступной для детей.
2. Розетки можно устанавливать на любой высоте от пола, ограничений в их расположении нет. Учитывайте расположение в помещениях мебели и электротехники, чтобы выбрать оптимальное место для монтажа розеток.
3. Выключатели для удобства располагаются у дверного проема комнаты на доступной высоте.
4. Электрический кабель прокладывается горизонтально поверху, или понизу. Все переходы выполняются строго под углом 90 градусов.

Монтаж электропроводки

После прохождения первого шага, когда все расчеты произведены, схема составлена, необходимые материалы закуплены, – можно начинать монтаж электропроводки в деревянном доме. Для начала нужно определиться с месторасположением щитка и вариантом подвода к нему кабеля от ЛЭП. Существует два способа: подземный и воздушный. Первый вариант — наиболее надежный, а второй — менее ресурсозатратный. Затем производится монтаж электрической проводки в доме и монтаж установочных изделий: розеток, выключателей, светильников.

Наружная линия кабеля

Воздушный вариант может подвергаться авариям из-за воздействия природной стихии: сильный порыв ветра может оборвать электрическую линию, падение близстоящих деревьев или опорного деревянного столба так же приведет к разрыву кабеля.

Наружный вариант электрической проводки требует, чтобы расстояние от линии электропередач до объекта составляло не больше 25 метров. В случае, если расстояние превышает допустимое — нужно устанавливать дополнительный опорный столб.

Для подземного варианта копается траншея глубиной 60-80 см, кабель должен уходить под землю в трубе высотой от грунта не менее двух метров, и по такой же трубе входить в помещение. Не обязательно, чтобы электрический кабель под землей по всей длине проходил через трубу, это требуется только на входе и выходе. Принцип наглядно продемонстрирован на картинке.

Монтаж электрощита

Внутренний электрический щиток должен быть в несгораемом корпусе и находиться на удалении 0.5 метра от легковоспламеняющихся материалов. Снабжается входным автоматом и устройством защитного отключения. Рекомендуется располагать электрический щиток на высоте, недоступной детям. Электрический щиток, скрытый под деревянной обшивкой или встроенный в структуру деревянной стены, имеет высокий эстетический уровень, но сложность установки так же высока.

Открытая электропроводка

Такой способ значительно упрощает в дальнейшем ремонт и обслуживание электрической сети. Открытая электропроводка в деревянном доме распространена из-за легкости в установке и бюджетной стоимости материалов. Монтаж кабеля производится по периметру деревянных стен в кабельных каналах, в гофре, на изоляционных роликах, или в плинтусе. Проводка электрического кабеля должна располагаться строго в горизонтальном или вертикальном направлении.

Скрытая электропроводка

Электрический кабель размещается в металлической трубе или металлическом рукаве над подвесными потолками, проходит через внутренние пустоты деревянных перегородок, под половыми досками. Важно использовать провода с показателем индекса НГ (не распространяющие горение). Рекомендуется защищать металлические рукава и трубы от коррозии. Распределительные коробки используются металлические, с трубами они соединяются сваркой. Скрытая проводка в деревянном доме — это не работа для новичка. Нужно обладать навыками владения дополнительными инструментами и уметь хорошо все распланировать, чтобы избежать трудностей при ремонте электрической проводки, который может потребоваться через какое-то время.

Подключение розеток и выключателей

Когда трасса электрической проводки проложена, можно приступать к установке выключателей и розеток. Обязательно, для обеспечения пожарной безопасности, размещать их не на деревянном основании, а в металлических подрозетниках и специальных «стаканах» для выключателей, — то есть изолировать негорючими материалами. В помещениях повышенной влажности, нужно использовать выключатели и розетки со степенью защиты — IP-44 — это обезопасит от попадания воды на проводник. С монтажом светильников проблем быть не должно.

После завершения монтажа электрической проводки, подключив в щитке УЗО и автомат выключения, можно становиться в очередь на приемо-сдаточные испытания в Госэнергосети.

elquanta.ru

Электрика своими руками в деревянном доме

Электрика своими руками в деревянном доме

Дома, построенные из природного материала — древесины, не только не ушли в прошлое, но и становятся сегодня все более популярными. Благодаря своим превосходным качествам, дома из дерева все чаще можно наблюдать строящимися на дачных участках, в пригородах.

Однако натуральная древесина является материалом пожароопасным, а потому причинами частых пожаров могут быть неисправные электропроводки. Причинами порчи электропроводки в деревянном доме могут стать грызуны, которые любят погрызть на досуге кабели, длительные сроки эксплуатации системы проводов. Поэтому обеспечение в доме электрики и исключение высокого уровня пожаробезопасности — это основная задача, которая стоит перед мастером, который решил, электрика своими руками в деревянном доме ему по плечу.

Новые технологии в устройстве электрики дома

Сегодня представить себе любой дом, в котором бы не было электрики, практически невозможно. Технологии не стоят на месте, они постоянно движутся вперед, поэтому установка электрики по старинке, давно ушло в небытие. Ушла в небытие открытая проводка, хотя она может применяться, но только в качестве декоративного элемента.

Новые возможн
