Электрика в доме из бруса – Электропроводка в деревянном доме. Открытая или скрытая прокладка?
Строить, не перестроить. Выпуск 61: Дом из клееного бруса.Часть 4: Прокладка инженерных коммуникаций: athunder — LiveJournal
В 61-ом выпуске программы «Строить, не перестроить» Андрей Курышев поделится секретами прокладки инженерных коммуникаций в доме из клееного бруса:- Как сделать электропроводку в доме из клееного бруса
- Как установить розетки в доме из клееного бруса
- Как и какое провести отопление в доме из клееного бруса
Данные советы очень пригодятся, особенно если постройку дома из клееного бруса осуществляете своими руками.
Строить, не перестроить. Выпуск 61: Дом из клееного бруса. Часть 4: Прокладка инженерных коммуникаций.
Деревянный дом более пожароопасный. Труднее сделать скрытую электропроводку. Аналогично с водопроводом и канализацией. Коммуникации должны быть изолированы от стен дома.
Электропроводка в доме из клееного бруса.
Автоматы на группы проводов. Острые углы не закладываются. Это приводит к высокой ремонтопригодности. Старый провод можно будет попробовать вытянуть, привязав к нему новый. Таким образом можно заменить кабель. На гофре крепится бирка. Провода медные.
В перекрытии можно увидеть пластиковую коробку. Она не является соединительной. Просто в одной гофре приходят два провода и в этом месте расходятся по двум гофрам.
Как ставить розетки в домах из клееного бруса.
В домах из клееного бруса обычно высверливают вертикальный канал (сверлом по дереву). К сожалению, эти каналы не всегда проходят в тех местах, где они должны быть по проекту. В данном доме много перепутанных каналов.
В данном случае канал не нашли и провод идет по вырезу дверного проема. Далее провода освещения проходят выше по ребру, будет высверлена трасса и провод пойдет по маленькому коробу. Может быть, короб будет сделан из сосновой доски. Ни в коем случае нельзя никакую электрику, даже если кабель в рукаве (пластиковом или металлическом) запускать в крышу, поскольку она утеплена пенополистиролом. Последний может плавиться и загораться. Металлический рукав может нагреться. Дерево конечно не загорится, а вот пенополистирол может плавиться. Поэтому вся электрика по деревянным стенам.
Для дрели есть специальная насадка для высверливания отверстий под розетки и выключатели. После нее стамеской доводят до нужного состояния.

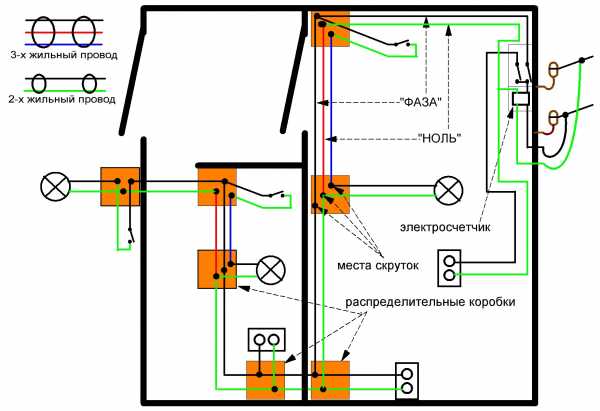

Розетки разведены шлейфом (по последовательной схеме). Один провод приходящий, один уходит в шлейф. Они оба в металлической гофре. Засверливание производится и со стороны пола, и со стороны розетки под углом.
Всегда в брусе делают отверстия под проводку заранее, так что высверливать приходится только при наличии ошибок.
Отопление в доме из клееного бруса. Промерзание стен.
Этот дом ничем не утеплен, поэтому предназначается для проживания прежде всего в теплое время года. Но система отопления все равно устанавливается. Разводка отопления пластиковыми трубами. Здесь применена классическая система двухтрубного отопления, которая спрятана в полы. Эти пластиковые трубы являются достаточно хорошим теплоизолятором. Поэтому они практически не греются даже при горячем теплоносителе. Деревянные теплые полы не делают. При нагревании в фанере могут пересыхать дерево, клей. Плюс будет расстелен ковролин, поэтому теплые полы не отдадут своего тепла.
Стена из бруса сама по себе достаточно холодная. Она особенно сильно промерзает в углах. Поэтому рекомендуется иметь разводку отопления из металла: медную (если позволяют ресурсы) или стальную. Такой трубой опоясывается весь дом. Проводится она под батареей, над плинтусом. При помощи хомутов медную трубу можно прикрепить к стенам. Такая труба станет со временем красивее. Батареи подключаются при этом последовательно, поэтому нужна одна труба. Это классическая однотрубная система горизонтального заложения. Часть теплоносителя заходит через радиатор, а часть проходит через байпас (перемычку). К уличной стене нельзя ставить мебель, кровать, т.к. это расстояние нужно прогревать. Медная труба или стальная одновременно и прогревала бы, и служила бы транспортером для теплоносителя. К ней можно было бы подключать радиаторы.
В данном доме вопрос решен по-другому. Применяется сектор обычного советского конвектора. Часть ребер побита, чтобы поместить его в пропил между лагами. Задумка конструкторов система: в полу будут дырки либо поставлена металлическая решетка. Таким образом воздух будет нагреваться в подполье и выходить. Уличная стена при этом будет обогреваться. В этом месте можно поставить кровать. Курышеву такой вариант не нравится, т.к. подполье — не лучший вариант для фильтрации воздуха. В подполье песок, опилки и даже окурки рабочих, со временем появится пыль. Воздух будет заходить, нагреваться и выходить. Поэтому будет сделан короб для конвектора, чтобы воздух заходил, нагревался и выходил, не проходя по подполью.
Смотрите также:
- Стройка: Из чего строить стены: Клееный брус (усыхание бруса, щели), кирпич, газосиликат. Термодом.
- Строить, не перестроить. Выпуск 026 — Этапы строительства на примере дома из клееного бруса.
- Строить, не перестроить. Выпуск 027 — Какие дома можно строить при минусовой температуре. Что такое клееный брус. Как собирается дом из клееного бруса. Теплый ли дом из бруса. Чем утеплить деревянный дом.
- Строить, не перестроить. Выпуск 037 — Дом из клееного бруса. Часть 1: Утепление мансардной крыши экструдированным полистиролом. Межэтажное перекрытие в виде решетки с песком внутри.
- Строить, не перестроить. Выпуск 039 — Дом из клееного бруса. Часть 2: Окна и двери в деревянном доме.
- Строить, не перестроить. Выпуск 060 — Дом из клееного бруса. Часть 3: Забор из кирпича и дерева. Электропроводка в деревянном доме.
- Строить, не перестроить. Выпуск 099 — Дом из клееного бруса. Часть 5: Скорость возведения индивидуального дома. Проблемы и недостатки. Нужно ли шлифовать стены из-за грязи после строительства. Появляются ли щели в доме из клееного бруса.
- Строить, не перестроить. Выпуск 106 — Дом из клееного бруса. Часть 6: Скорость строительства индивидуального деревянного дома. Зоопарк сантехники и светильников, и сложности его эксплуатации.
athunder.livejournal.com
Электропроводка в домах из бруса. Электропроводка в доме из профилированного бруса
Как правильно проложить электропроводку в доме из бруса? В нашей статье ― всё о правилах безопасности, особенностях и вариантах монтажа.
Брус является прекрасным материалом для строительства, экологически чистым, тёплым, эстетически привлекательным. Однако, выполнение электромонтажных работ в доме из бруса , как и в любом деревянном доме, имеет свою специфику. К электрике предъявляются более жесткие требования. Они определяются следующими нормативными документами: СНиП31-106-2002, «Правила устройства электроустановок» (ПУЭ), «Госстандарт на электроустановки и оборудование устройств защитного отключения» (УЗО). Очень важно тщательно подойти к выбору способа монтажа проводки , соблюдать все нормы и правила, доверять устройство электрических сетей профессионалам. Главным критерием при выполнении работ является пожаробезопасность. На стадии проектирования электропроводки особое внимание следует уделить расчёту нагрузок, подбору кабелей.
НАРУЖНАЯ ЭЛЕКТРОПРОВОДКА
Первый этап работ ― прокладка питающего кабеля от опоры линии электропередач до распределительного щита дома. Существует два способа ― воздушный и подземный. Более лёгким, быстрым и экономичным считается воздушный ввод. Среди недостатков ― нарушение эстетического вида фасада, меньший срок службы, возможность повреждения деревьями и кустарниками. Для устройства воздушной линии электроснабжения применяется самонесущий изолированный провод различного сечения и с различным количеством жил, специальные кабельные зажимы, крепежные анкера. Кабель выбирается из расчета суммарной нагрузки на электросеть. Для однофазного ввода используют провод СИП 2×16, для трёхфазного ― СИП 4×16. При превышении суммарной нагрузки от 8А, применяют провода СИП 2×25 и СИП 4×25. Подземный способ устройства линии электроснабжения более надёжен по сравнению с воздушным способом, при этом более трудоёмкий и дорогой. Глубина закладки кабеля в траншею определяется мощностью, но, согласно нормативам, должна составлять не менее 80 см. Бронированный кабель марки ВБбШв укладывается на песчаную подушку, сверху также засыпается песком. Примерно на середине глубины траншеи располагается сигнальная лента с надписью «не копать, кабель». Затем траншея заполняется полностью.
ВНУТРЕННЯЯ ЭЛЕКТРОПРОВОДКА
По вводному кабелю электричество подаётся на распределительный щит. В домах из бруса, как правило, применяются щиты открытой установки. Необходимо выбирать надёжное оборудование от известных фирм, таких, как ABB, Moeller, Shneider Electric. В распределительном щите обязательна установка защитных элементов: автоматических выключателей, дифференциальных автоматических выключателей, устройств защитного отключения, шин заземленияи т. д.
СПОСОБЫ ПРОКЛАДКИ ЭЛЕКТРОПРОВОДКИ
ОТКРЫТЫЙ СПОСОБ (НАКЛАДНОЙ)
Открытая проводка прокладывается по поверхности стен. Этот способ, помимо простоты и экономичности, считается ещё и более безопасным, рекомендуется ППУ. Монтаж накладной электропроводки осуществляется в коробах (кабель-каналах) из негорючего ПВХ, в гофре или металлорукаве, а также просто открытым кабелем в тройной изоляции.
МОНТАЖ ЭЛЕКТРОПРОВОДКИ В КАБЕЛЬ-КАНАЛАХ
При монтаже проводки в кабель-каналах обеспечиваются хорошие условия охлаждения проводов, свободный доступ при ремонте и создании дополнительных ответвлений. Общим недостатком открытого способа монтажа считается его недостаточная эстетичность. Однако, при аккуратном исполнении и под борекабель-каналов в цвет стен, можно сделать проводку практически не заметной. Производители предлагают богатый выбор расцветок коробов, от однотонных до структурированных, под дерево.Кабель-каналы крепятся к стене с помощью саморезов. Крышку короба всегда можно легко снять для добавления дополнительного кабеля. Особенность укладки проводки в кабель-каналах в домах из бруса в том, что рекомендуется приступать к монтажу только после полного просыхания дерева. Иначе, могут остаться зазоры между кабель-каналом и декоративной отделкой. Распаечные соединения производятся в распаечных коробках или внутри розеток и выключателей. В проходах кабелей сквозь стены и перекрытия устанавливаются металлические гильзы.
МОНТАЖ ЭЛЕКТРОПРОВОДКИ В ГОФРЕ
При выборе этого способа монтажа электропроводки, кабель пропускается через гофрированную трубу, которая крепится к стене с помощью специальных клипс. Такой тип проводки в основном используется в хозяйственных помещениях. К минусам относятся как недостаточная эстетичность, так и плохой доступ к проводам в случае необходимости замены, при которой придётся убирать всю конструкцию целиком.
МОНТАЖ ЭЛЕКТРОПРОВОДКИ ОТКРЫТЫМ КАБЕЛЕМ В ИЗОЛЯЦИИ

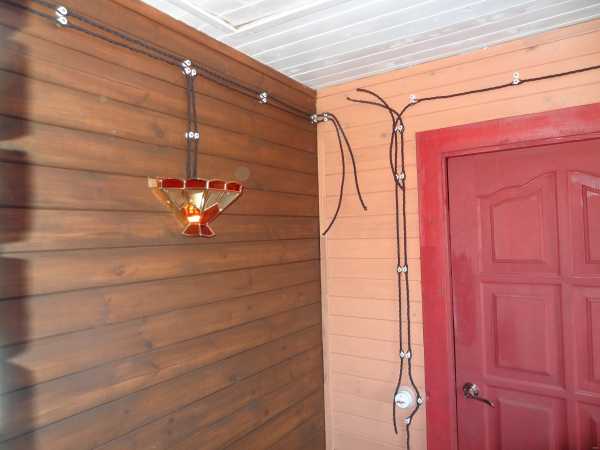

Монтаж открытым кабелем осуществляется с помощью креплений на специальные железные скобы. Также, в последнее время стало популярным превращать открытые провода в элемент дизайна помещения, используя ретро-кабели(витые провода) на изоляторах. Возможен также комбинированный способ прокладки в кабель-каналахс ретрокабелем. При таком подходе горизонтальные линии прокладываются в кабель-каналах вдоль плинтуса пола, либо у потолка. Подъемы (спуски) к выключателям, розеткам выполняются с помощью витого кабеля в декоративной оплетке. Распаечные соединения производятся внутри корпусов розеток и выключателей, либо в распаечных коробках в цвет.
СКРЫТЫЙ СПОСОБ
Скрытой считается электропроводка, проложенная внутри стен и перекрытий дома. Этот тип проводки устанавливается ещё на стадии строительства. Провода укладываются в специальные стальные или медные трубы. Помещать проводку в пластик или другие неметаллические оболочки ни в коем случае нельзя. Скрытый монтаж линий электрики в деревянном доме процесс гораздо более трудоемкий, и, соответственно, более дорогостоящий. С точки зрения дизайна, скрытая проводка более привлекательна. Однако для деревянных домов она не рекомендована из-за требований пожарной безопасности.
Работа с электричеством требует специальных навыков, монтаж наружной и внутренней электропроводки в доме из бруса должен выполняться профессионалами. Наша статья предназначена исключительно для ознакомления с особенностями процесса устройства электросетей в деревянном доме, которые пригодятся вам при выборе вариантов прокладки кабеля и контроле за ходом работ.
Лучшими загородными домами, как известно, являются . И в них конечно необходимо электричество. Сегодня мы расскажем как правильно провести электричество в брусовых домах и дачах без угрозы замыкания и воспламенения.
На сегодняшний день самой частой причиной возгорания брусовых домов является именно нарушение элементарных норм и правил безопасности использования электрических проводников. Чаще всего это неправильно проведенная укладка проводов или просто нарушенная изоляция.
Поэтому первое и самое главное правило гласит:
ВСЕ РАБОТЫ С ЭЛЕКТРИЧЕС
advsk.ru
Правила электропроводки в деревянном доме: что нужно знать?
Правила электропроводки в деревянном доме стоит соблюдать тем, кто желает обезопасить свое помещение от воспламенений, вследствие короткого замыкания или сбоя работы элементов электросети.
Согласно статистике служб пожарной безопасности – более пятидесяти процентов возгораний в домах из деревянного бруса возникает вследствие неисправности электропроводки. Как правило, пожар считают следствием короткого замыкания сети. Однако основная причина возникновения такой ситуации кроется в:
- использовании некачественного оборудования при монтаже;
- экономии денежных средств;
- желании сделать всё на скорую руку.
Существенно обезопасить ваше здоровье, обеспечить дом теплом и бесперебойной работой сети поможет правильный монтаж электропроводки в деревянном доме.
Правила монтажа электропроводки в деревянном доме
Отказ от использования древесины в качестве основного строительного материала может решить проблему пожарной безопасности населения.
- Дерево обладает способностью пропускать кислород, что благоприятно влияет на здоровье жильцов.
- Материал плохо проводит тепло, а значит, имеет отличные теплоизоляционные характеристики.
- Дом из бруса поддается сборке и разборке.
- Малый вес конструкции обеспечивает возможность установки на мягком грунте.
На первом этапе монтажных работ следует прочесть инструкцию о том, как правильно провести проводку в деревянном доме. Важное условие при монтаже – правильный выбор шнуров.
Какой провод выбрать для проводки в деревянном доме? Во время работы провода подвергаются нагрузке. Качественно подобранные элементы должны обладать запасом мощности на тридцать процентов выше требуемого. Кабель для электропроводки в деревянном доме должен быть покрыт оболочкой, которая способна противостоять горению и повреждениям любого механического характера.
Важно знать, как монтировать проводку в деревянном доме. Электрическая магистраль в сооружении должна быть скрытой, но иметь возможность доступа к местам стыков. Это позволит своевременно осуществлять ремонтные работы и исправления в нарушении работы элементов сети. Электролинию помещают в гофры из материала, который удовлетворяет требованиям дальнейшей эксплуатации.
Правила монтажа электропроводки в деревянном доме требуют установки УЗО. Это устройство контролирует подачу электричества и отключает его, когда происходит перегрузка сети. Надлежит установке автономная ветка сети с большим запасом мощности, к которой подключают электроприборы повышенной мощности.
Правила прокладки электропроводки в деревянном доме разрешают монтировать шнуры и провода в каркас зданий. В зазоры, которые остаются в отверстиях и между проводами, следует запрессовывать легко извлекающую пожароустойчивую смесь. В качестве её состава используют такие компоненты, как строительный гипс, вспученный перлит, песок, цемент и глину.
Заделка отверстий производится по всей поверхности: для устранения попадания воздуха или газа.
Правила прокладки проводки в деревянном доме гласят: все манипуляции с установкой электролинии должны происходить в промежутке температур от нуля до пятнадцати градусов по Цельсию.
Монтаж электрической магистрали – открытый и закрытый тип
Существует два способа, по которым осуществляется установка проводки в деревянном доме. Чему отдать предпочтение, зависит от:
- конструкции здания;
- климата;
- параметров воздуха внутри него;
- целевого назначения помещения.
Для того чтобы понять, как лучше сделать электропроводку в деревянном доме, желательно внимательно изучить особенности обоих типов установки.
Электрическая магистраль открытого типа реализуется по стенам. Для эстетичности шнуры прячут под плинтуса, трубки и каналы из пластмассы. Материал должен иметь электроизоляционные свойства, быть самозатухающим или вообще не подвергаться воспламенениям. Основные требования к материалу содержат правила проводки электричества в деревянном доме. Пространство маскирующих изделий не следует заполнять более чем на шестьдесят процентов.
Иной способ прокладки проводки – её скрытие в конструкции здания. Правила скрытой проводки в деревянном доме позволяют монтировать электросеть в пустоты каркаса, под натяжным потолком и в замоноличеных трубах. Рекомендуется использование кабелей с качественной изоляцией, с покрытием, защищающим от повреждений. Под облицовочными материалами провода прокладывают по горизонтали или вертикали.
Прежде чем сделать электрическую проводку в деревянном доме скрытого типа, стоит учесть факт, что в случае демонтажа такой прокладки, велика необходимость переделки ремонта. Чтобы выполнить правильные схемы не поленитесь заранее рассчитать проводку в деревянном доме.
Правила проводки электричества в деревянном доме нормируют зазор между основными элементами и частями электролинии. Он должен быть равен двум миллиметрам. Монтаж проводят на любой высоте.
Запрещено смешивание электролиний со слабым и сильным токами. Проводка не выполняется на изгибах стен, напротив дверей, около радиаторов и за ними.
Если после ознакомления с печатным материалом у вас возникли какие-то вопросы, и вы хотите наглядно увидеть способы монтажа проводки, то всегда можно посмотреть правила проводки в деревянном доме на видео.
