Электропроводка в деревянном доме своими руками: пошаговая инструкция

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Многие хозяева деревянных домов часто встают перед проблемой проведения в них электричества. Это неудивительно, ведь такие конструкции отличаются высокой пожароопасностью, а значит, и к проводке предъявляются четкие правила и требования, которые нужно соблюдать. Данная статья осветит все нюансы и раскроет то, какой должна быть электропроводка в деревянном доме своими руками. Пошаговая инструкция позволит выполнить все этапы работы максимально правильно и качественно.

Так как деревянный дом имеет высокую пожароопасность, то и монтаж проводки должен быть выполнен с учетом всех нормативов

Содержание статьи

Подготавливаем проект проводки: учитываем важные моменты

Прежде чем приступить к созданию и проработке проекта прокладки электропроводки в деревянном доме, необходимо обратиться в компанию, предоставляющую электроэнергию по вашему району для получения технической документации, на основе которой и будут выполнены расчеты.

Выполняем план проводки

Разработка плана проводки производится в несколько шагов:

• Выполняется технический чертеж дома, на котором отмечаются все точки, где будут располагаться розетки, выключатели, светильники  и прочие приборы, которым необходим подвод электричества.
• На чертеже обозначаются распределительные коробки, из расчета одна коробка на две смежные комнаты постройки.
• Все маломощные приборы вроде светильников и люстр подключаются в одной группе, а устройства, требующие большого количества энергии (котлы, плиты и т.д.) – в другой. Для каждой из групп приборов предполагается подводка отдельного кабеля и автомата.
• В обязательном порядке на чертеже стоит указать мощность каждого подключенного устройства, а также расстояние между кабелем, потолком, полом, окнами, дверьми и т.д.

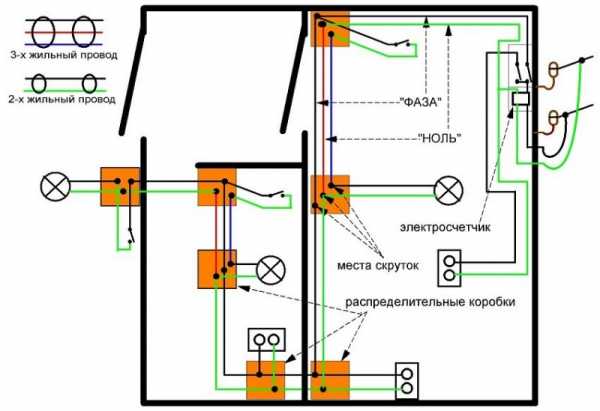

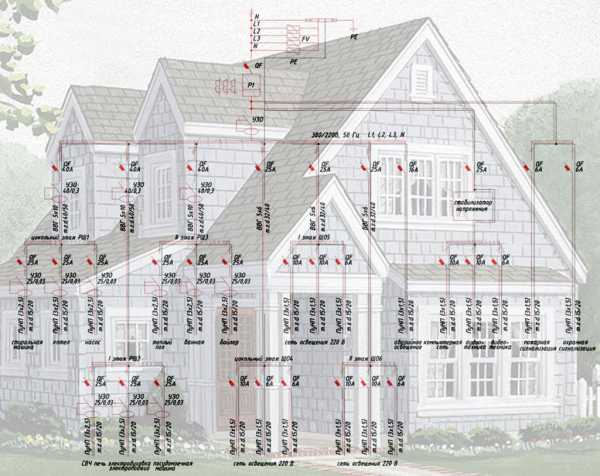

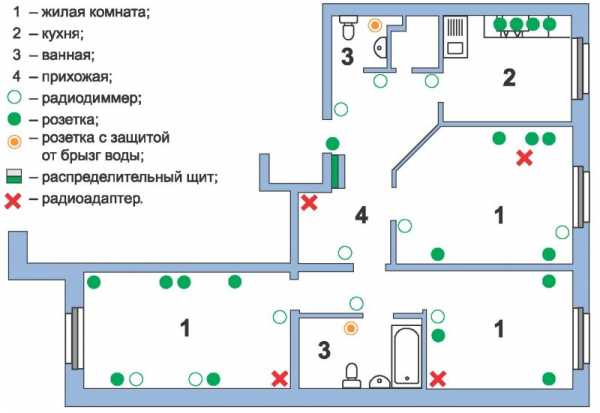

Так будет выглядеть примерный план электропроводки в деревянном доме

Определяем мощность электроприборов

В техническом паспорте каждого из приборов указана номинальная мощность, которую требуется учесть при распределении устройств  на группы. Для того чтобы узнать суммарную мощность необходимо сложить показания мощности всех приборов в доме.

Если же по какой-то причине паспорта некоторых из гаджетов были утеряны, вы можете воспользоваться представленной ниже таблицей средней мощности тех или иных приборов.

Таблица мощности некоторых приборов

Выбираем оптимальный кабель: материал и сечение

Правильно выбрать сечение кабеля вам поможет таблица из справочника по электротехнике, в которой указано оптимальное соотношение мощности прибора и толщины проводки. Для того, чтобы узнать, какой толщины должен быть вводной кабель, воспользуйтесь высчитанной раннее номинальной электромощностью.

Таблица соотношения мощности и сечения

Калькулятор расчета сечения кабеля по мощности и длине

Наиболее часто используются медные кабеля, поскольку, в отличие от алюминия, медь не так сильно подвержена различного рода деформациям и разломам.

Важно! Примите во внимание, что ко всем розеткам и осветительным электроприборам должен подводиться исключительно трехжильный кабель с заземлением. Пренебрегая этим требованием, вы нарушаете инструкцию и подвергаете конструкцию дополнительному риску возгорания.

Правильно подобранный кабель исключает возможность возгорания

Выбираем вводный автомат

Правильно подобранный автомат обеспечит отсутствие опасности короткого замыкания, и, как следствие, возгорания. Следует учесть, что автомат следует выбирать таким образом, чтобы при скачках напряжения он не отключал электричество в доме, а просто разрывал цепь.

Как правило, большая часть проводок в подобных домах является однофазной, в связи с чем в них используются одно- и двухполюсные автоматические выключатели, если же проводка трехфазная – то трехполюсные.

От вида проводки будет зависеть тип выключателя



Для того чтобы правильно выбрать вид автомата для однофазного питания, необходимо проделать несколько несложных вычислений.

Таким образом, чтобы вычислить максимальную величину тока (Imax), при котором будет срабатывать выключатель, необходимо номинальную мощность поделить на напряжение сети, а полученный результат умножить на 0,8, затем, на коэффициент погрешности – 1,1.

Оптимальным вариантом для установки в деревянном доме будет автомат с уровнем С, который успешно справится с разными нагрузками.

Оптимально подобранный автомат будет справляться за различными рода нагрузками

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Многие задаются вопросом «как сделать электропроводку в деревянном доме?». Для этого достаточно изучить инструкцию, представленную ниже.

Первым этапом работ будет покупка всех необходимых устройств и материалов, таких как кабели, автоматы, счетчики, розетки, выключатели и т.д. Согласно подготовленному заранее чертежу производится крепление всех распределительных коробок, фиксирует места расположения выключателей, розеток и светильников.

Внимание! Если после проведения электропроводки планируется обшивка стен каким-либо отделочным материалом, то кабель зашивается в металлическом коробе.

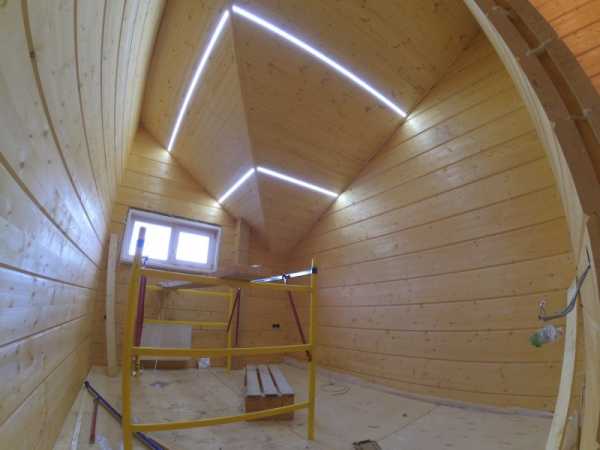

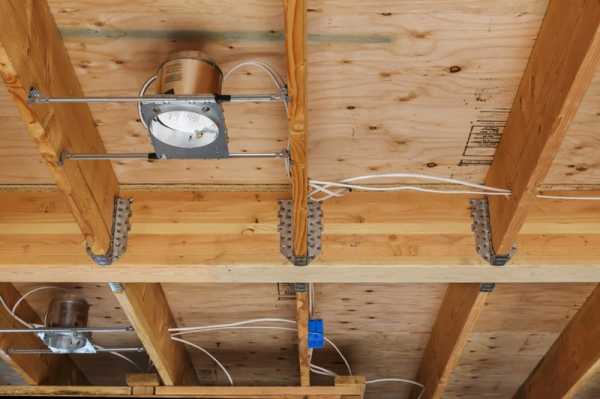

Электропроводку можно спрятать в подвесном потолке

Монтаж электропроводки в деревянном доме

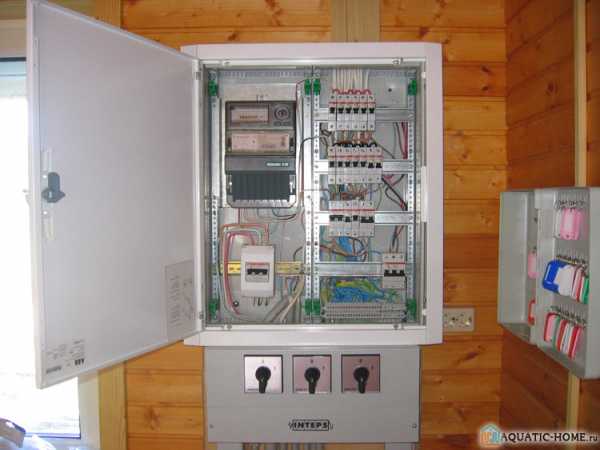

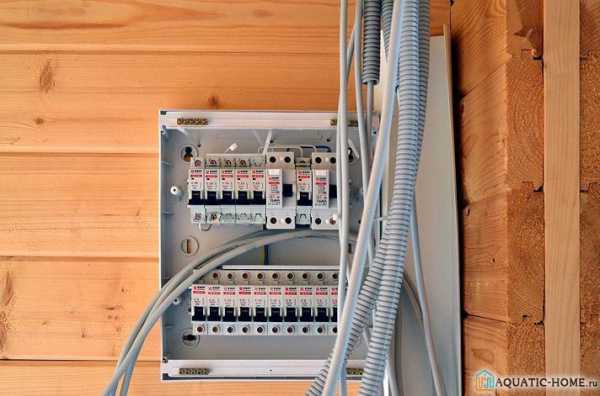

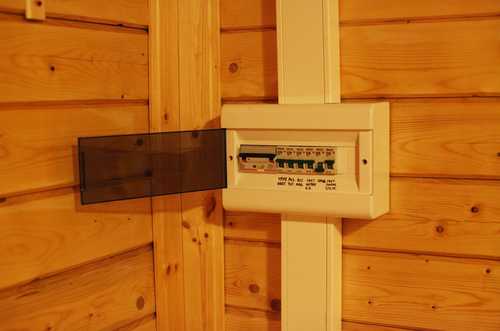

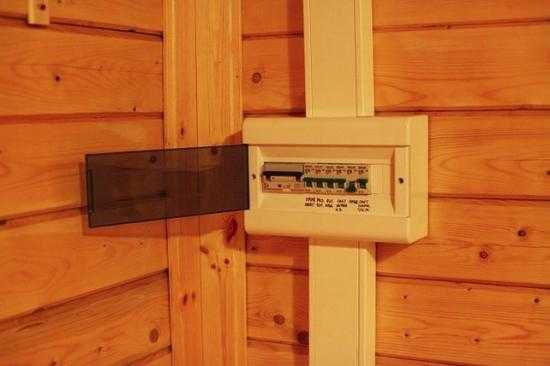

В соответствии с проектом выполняется монтаж распределительного щита своими руками, в котором затем будет установлен счетчик. На DIN-рейку (специальный металлический профиль) монтируется вводный автомат, который соединяется клеммами со счетчиком. Кроме того, на нее устанавливается реле, регулирующие напряжение, УЗО и автоматы для всех групп приборов.

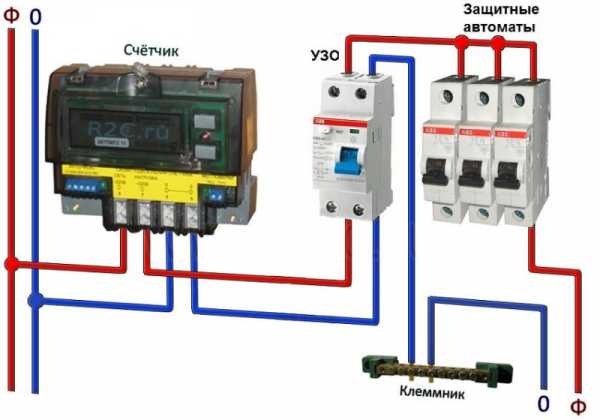

Схема подключения УЗО

В дом заводится кабель, который можно проложить двумя способами: по воздуху или под землей. В случае с наружным вариантом в стене в месте подвода кабеля устанавливается несгораемая гильза. Подземный же вариант предполагает прокладку проводки в металлической трубе, а также официальное согласование с вашей энергокомпанией.

Так выглядит несгораемая гильза

Внутренняя разводка проводов

Есть два варианта того, как будет проведен кабель – открытый и скрытый. Первый предполагает такие способы монтажа как:

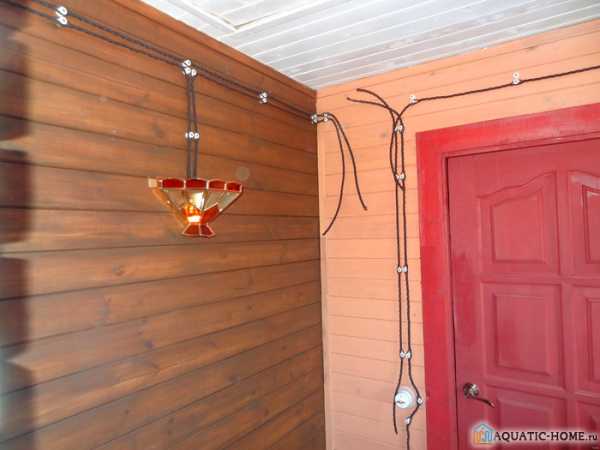

• Керамические ролики;
• Металлические трубы;

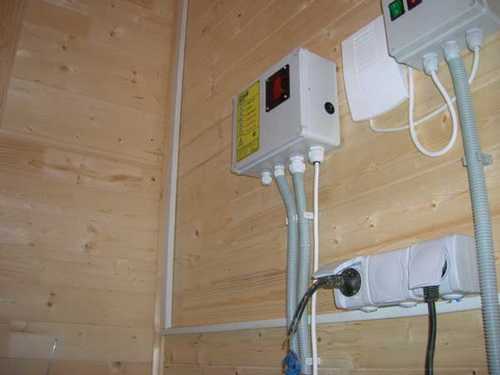

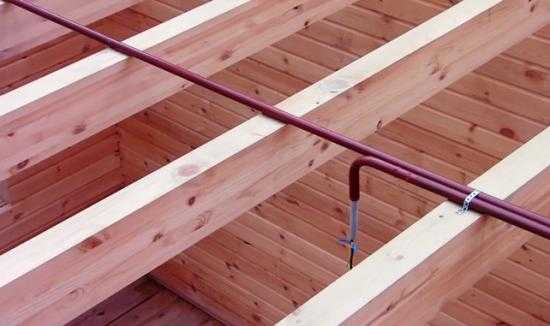

Металлические рукава, которые могут быть использованы в монтаже

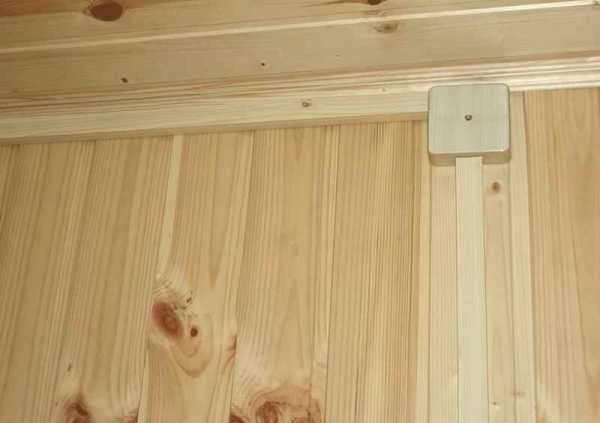

• Кабель-каналы из пластика;

Монтаж проводки в кабель-канале

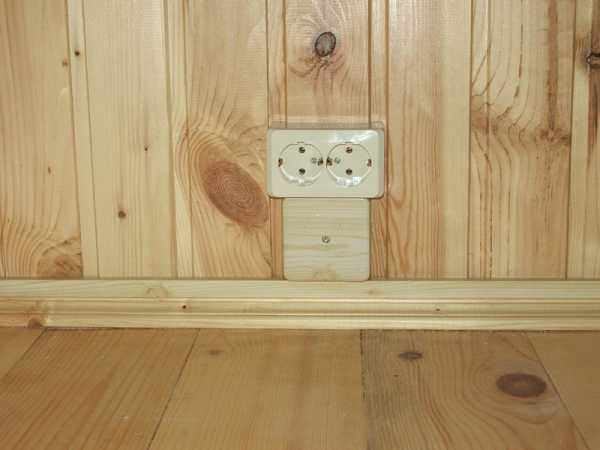

• Плинтуса;
• Крепление специальными скобами.

Каждый из способов предполагает надежное крепление кабели внутри, однако последний вариант, в отличие от остальных, отличается низкими эстетическими качествами. Монтаж скрытой электропроводки в деревянном доме предполагает прокладку кабеля под досками в металлических рукавах.

Важно! В каждой комнате в том месте, где выходит кабель, должна быть установлена несгораемая гильза.

Подробная инструкция по прокладке проводки в кабель-канале

Ниже представлена подробная информация о том, как выполняется электропроводка в деревянном доме своими руками. Пошаговая инструкция:

• Кабель-канал крепится к стене или потолку при помощи саморезов, причем места поворотов укрепляется дополнительно.
• Провода укладываются в короб, который закрывается крышкой. Важно правильно рассчитать длину проводов и оставить запас для подключения выключателей или розеток.

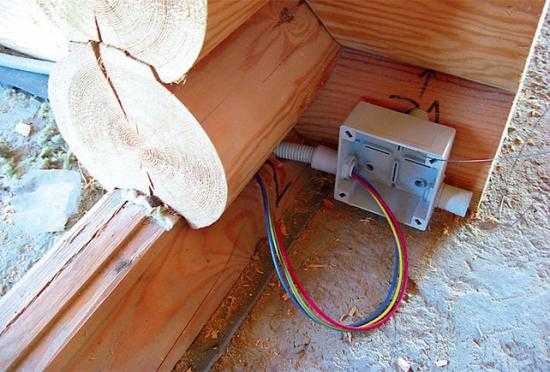

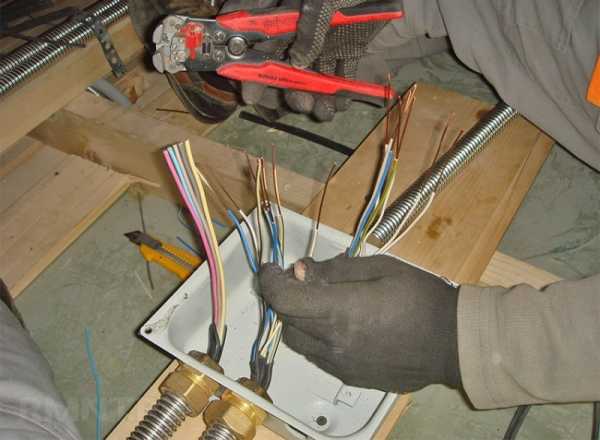

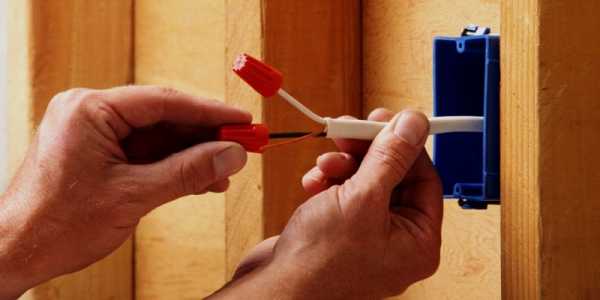

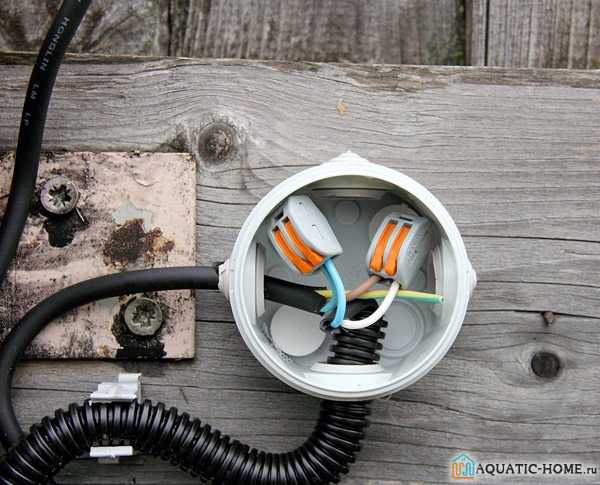

• Кабеля соединяются в распределительных коробках, где подключаются с помощью зажимов к автоматам, розеткам и выключателям.

Соединение может быть произведено при помощи самозажимных клемм, изолирующих колпачков или скруткой. Важно также помнить, что чем больше соединений, тем хуже проводка переносит нагрузки.

Самозажимные клеммы

Устройство заземления и выбор УЗО

Для многих электроприборов, установленных в наших домах, заземление является прописанной в нормативной документации необходимостью. Для того чтобы обустроить заземление необходимо проделать следующие работы:

• Три металлических стержня длинной в 3 м каждый и сечением в 3 см размещаются в вершинах равностороннего треугольника стороной 1 м на глубину 30 см.
• При помощи сварки все три прута соединяются между собой уголком, а к одном из них приваривается петелька с прутом.
• Прут толщиной 1 см укладывается в вырытой яме так, чтобы соединиться с заземляющим проводом устройства.

Так выглядят работы по устройству заземлению

Статья по теме:

Заземление в частном доме своими руками 220В и 380В. В отдельном материале мы подробно расскажем как грамотно смонтировать качественное заземление и поделимся некоторыми профессиональными секретами.

Чтобы проводка получилась безопасной, в обязательном порядке предусматривается установка УЗО, которое при малейшей утечке тока отключает электричество. Тип устройства зависит от комнаты – например, для ванной применяется прибор с током утечки в 10 мА, другие помещения оснащаются УЗО в 30 мА. УЗО устанавливается в щитке после счетчика.

Испытание смонтированной системы

Испытание сделанной своими руками электропроводки в деревянном доме, пошаговая инструкция по которой представлена выше, желательно выполнять при помощи специалистов с профессиональными приборами. Комплекс работ включает в себе следующие пункты: осмотр на дефекты, замер сопротивления изоляции и заземления, проверка автоматов, проверка цепей, испытание защиты. После того, как работы будут завершены, эксперты выносят свой вердикт и выдают сертификат.

Испытание проводки проводится только специалистами, которые наделены полномочиями выдачи соответствующего сертификата

Делаем выводы

Выполнить работы по монтажу электропроводки в деревянном доме при правильном подходе и наличии определенных знаний – посильная задача. При ее выполнении важно соблюдать все требования, изложенные в нормативных актах и технических документах, ведь от этого будет зависеть безопасность полученного в итоге результата.

Электрика в деревянном доме (видео)



ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

135 фото лучших безопасных решений

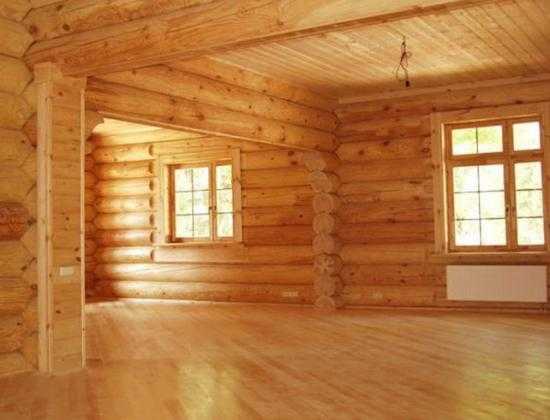

Жильё из натурального массива считается древнейшей российской архитектурной традицией. Сегодня тоже при отсутствии нехватки современных стройматериалов, большинство собственников загородных владений отдают предпочтение строительству домов непосредственно из древесины, которая несравнима по теплоте, а также создаваемому уюту.

Однако ни одно жилое сооружение не может обойтись без электрического питания, и дом из древесины не исключение. При этом чтобы самостоятельно провести электропроводку в доме из дерева грамотно, важно знать несложные правила. Придерживаясь его, вы не подвергните никакой опасности здоровье своей семьи и в полной мере обеспечите максимальную сохранность имущества.

Методика проведения работ:

• Определение мощности электрического устройства и разработка проектной документации;
• Выбор требуемого кабеля, розеток, приборов;
• Ввод в жильё питания, обустройство защитного автомата, а также подключение щита, счётчика;
• Монтаж электротехнических устройств, осветительных устройств;
• Монтаж УЗО, обустройство заземления;
• Проведение испытаний профилактического характера.

Подготовка проектной документации

Для создания проекта важно получить руководство, обратившись в соответствующую организацию. Затем высчитываем мощность электроустройств для поэтапного создания электросхемы:

• производится технический план сооружения. В схеме электрической проводки в загородном жилье определяются зоны размещения розеток и других электроэлементов с индивидуальным подключением;
• выбирается кабеля для всех электроточек;
• на схеме обозначаются точки установки коробок распределительных;
• отмечается возможность всех устройств;
• приборы освещения подключаются исключительно в одну линию, при этом мощные устройства объединяются в иную линию;
• определяется расстояние, предполагаемое от линии, от которой будет проходить кабель до оконных, дверных проёмов, а также расстояние от электрических точек до напольной и потолочной поверхностей. В будущем это позволит исключить повреждения проводки при осуществлении ремонта.

Разновидности электропроводки

Существует несколько методов проложить электропроводку в жилье из природного массива:

Открытого типа электропроводка обустраивается на изоляторах. Данный метод пользовался большой востребованностью в прошедшем столетии, сейчас вновь в моде комнаты, обустроенный в стилистике ретро.

Электрическая проводка в проводах. Это также открытого вида проводка, к которой имеется доступ когда необходимо, только укладка проводов осуществляется в лотки. Разновидность подобной проводки состоит в плинтусах.

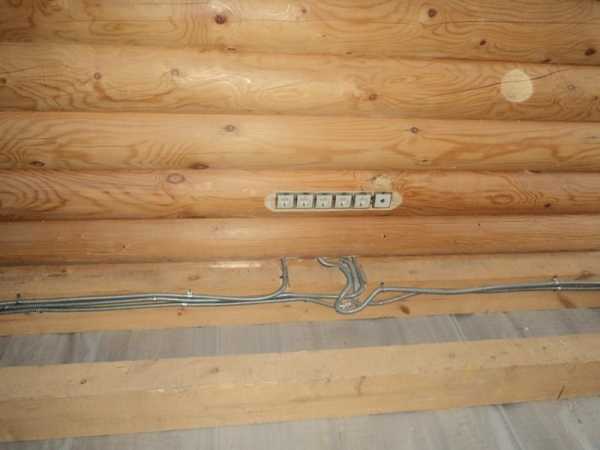

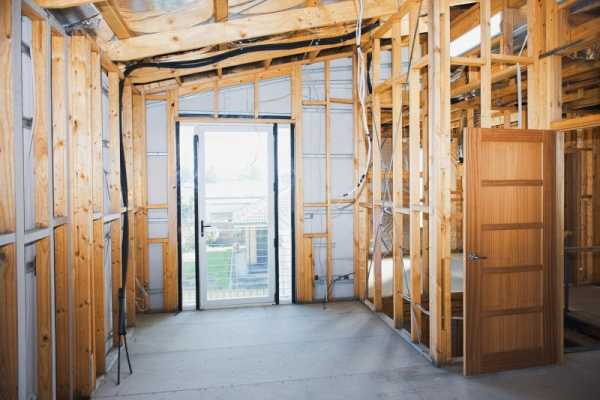

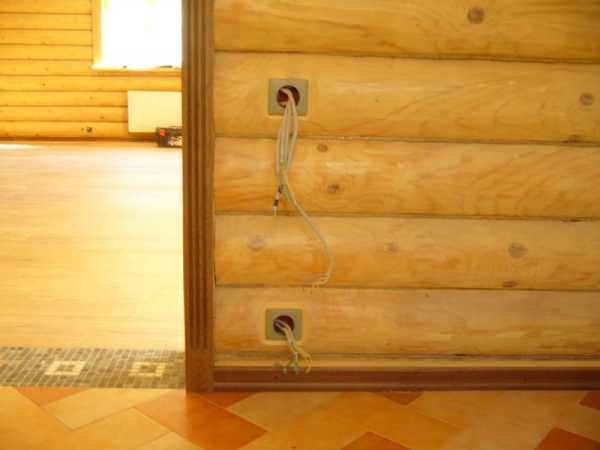

Скрытая электрическая проводка. В сооружении из древесины обустраивается, если имеется обшивка потолочной или настенной поверхности. В подобном варианте кабели обустраиваются в гофрированном рукаве из металла и разводят по периметру дома. Скрывается проводка за облицовочными материалами.

Особенности проводки закрытого типа

Данную проводку можно обустроить в процессе проведения ремонтных работ или на строительном этапе. При прокладке имеются определённые особенности: каждый соединительный узел должен оформляться в коробки из металла с беспрепятственным доступом. Нельзя их скрывать под отделкой, поскольку крышки выбираются по оттенку, либо размещают в неприметных зонах.

В процессе прокладки кабелей не существует определённых требований к размеру стенок труб из стали. поэтому допустимо укладывать их в металлический рукав. Это значительно удобно. Однако поскольку провода не видны для посторонних глаз, доступ к ним весьма ограничен.

Изменять имеющуюся сеть считается дорогостоящим и проблематичным занятием. Именно по этой причине перед обустройством кабеля в сооружении из массива, внимательно изучите правила установки электрической проводки и подходите к вопросу ответственно.

Правила установки проводки в сооружении из древесины

Обустраивая строение из дерева важно не забывать, что материал относится к горючему, поэтому предпочтительно подстраховаться.

Электропроводка в доме из массива, как на фото обустраивается самостоятельно не сложно при соблюдении необходимых правил:

• В первую очередь формируется схема, осуществляется проверка бесперебойной работы веток, затем подключается к специальному щитку электрического питания.
• Установка проводки в строении из массива проводится исключительно цельными кабельными кусками без различных скруток, а также разнообразных соединений.
• Проводка прокладывается поэтапно с проверкой качественности изоляции кабеля.
• В процессе разделки электрического кабеля важно оставить не менее чем 15 сантиметров запаса, чтобы в случае необходимости всё перезаделать.
• Непременно стоит проследить за оттенком провода.

Придерживаясь данных требований, проводка в сооружении из древесины, созданная собственноручно, будет надёжной и максимально долговечной.

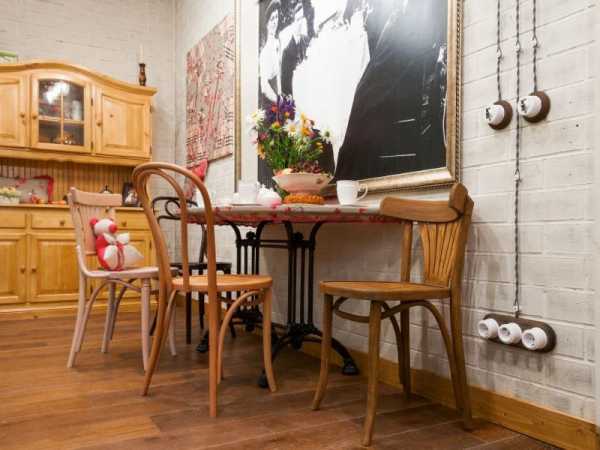

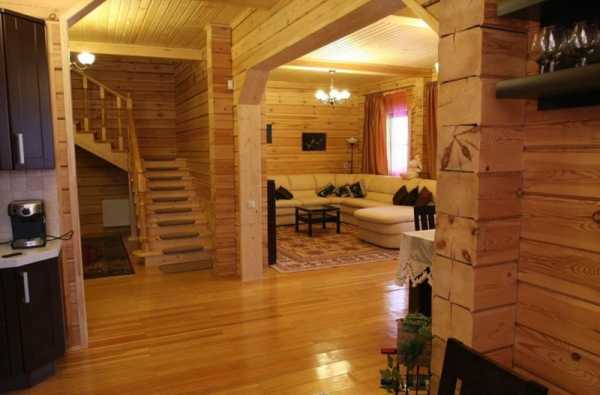

Фото электропроводки в деревянном доме

Также рекомендуем посетить:

mojdominfo.ru

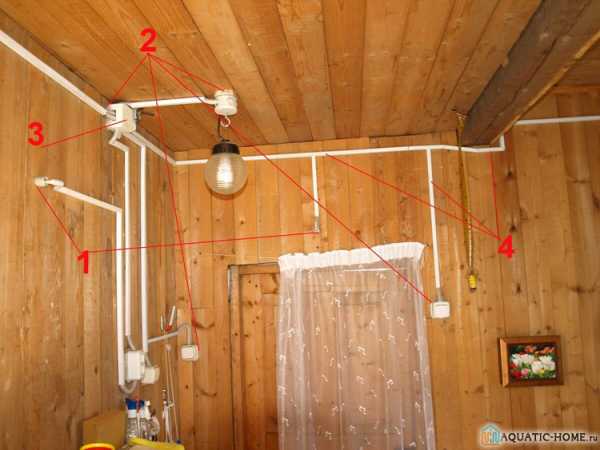

Открытая электропроводка в деревянном доме

Приветствую Вас на сайте http://zametkielectrika.ru.

В прошлой статье я рассказал Вам про скрытую электропроводку в деревянном доме.

Дорогие читатели, Вы уже знаете, что существует несколько видов электропроводок. Поэтому в сегодняшней статье речь пойдет об открытой электропроводке в деревянном доме.

Достоинства и недостатки скрытой и открытой электропроводок я уже описывал ранее в своих статьях. Почитать можно здесь: открытая электропроводка и скрытая электропроводка.

В данной статье я не буду Вас принудительно заставлять делать выбор в ту или иную сторону, а просто хочу подробно рассказать Вам, как правильно выполнить монтаж открытой электропроводки в деревянном доме.

Итак, приступим.

Как правильно выполнить монтаж открытой электропроводки в деревянном доме?

Перед выполнением монтажа открытой электропроводки в деревянном доме, в первую очередь, необходимо заранее обдумать места, где будут установлены электроточки. К электроточкам относятся: розетки, выключатели (проходные выключатели), светильники, щиты освещения, силовые щиты и прочее электрооборудование.

Второе, это необходимо определиться со способом прокладки открытой электропроводки в Вашем доме.

Какие способы прокладки открытой электропроводки существуют?

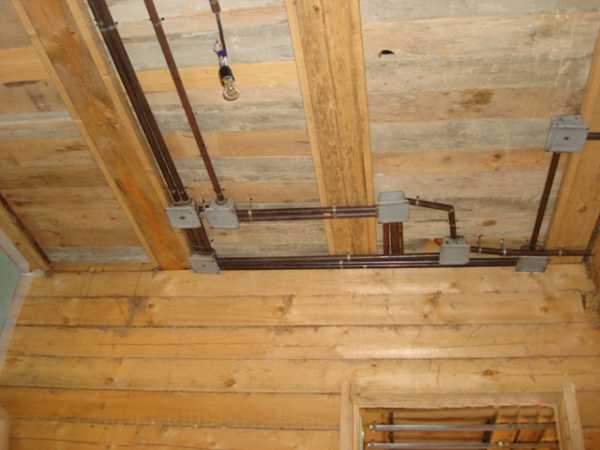

Способы прокладки открытой электропроводки в деревянном доме

Существует несколько способов прокладки открытой электропроводки:

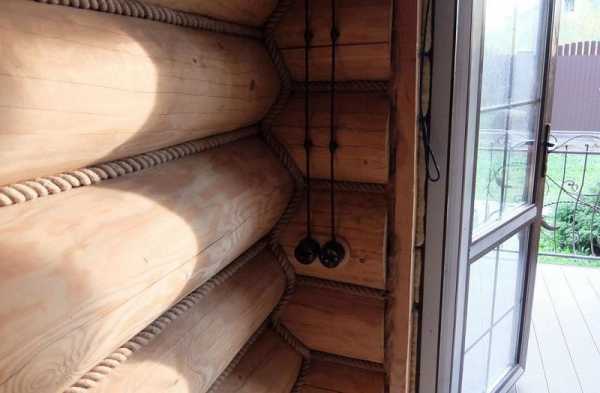

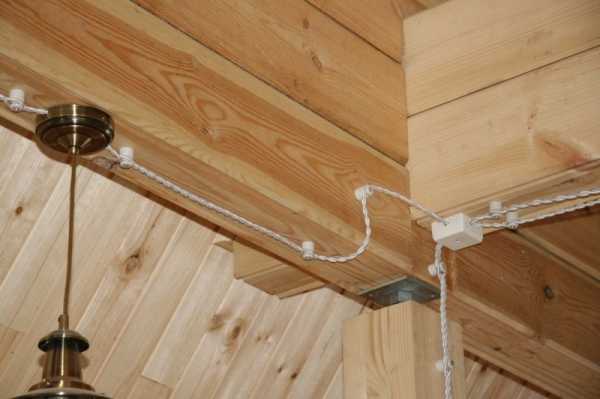

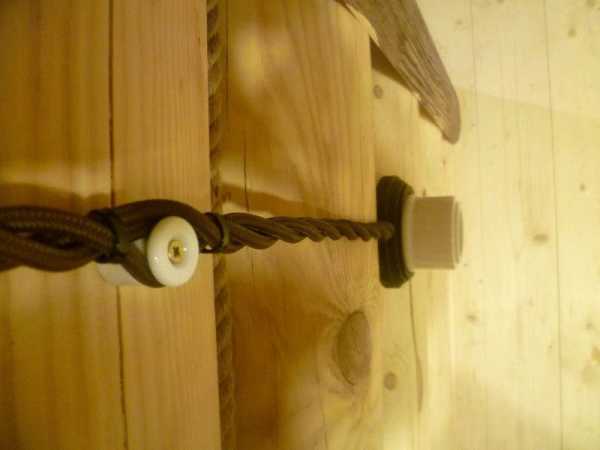

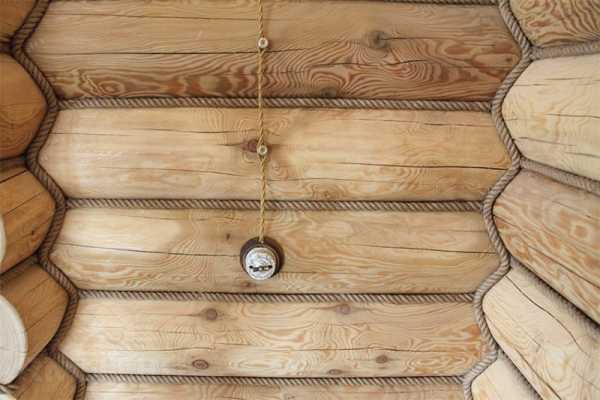

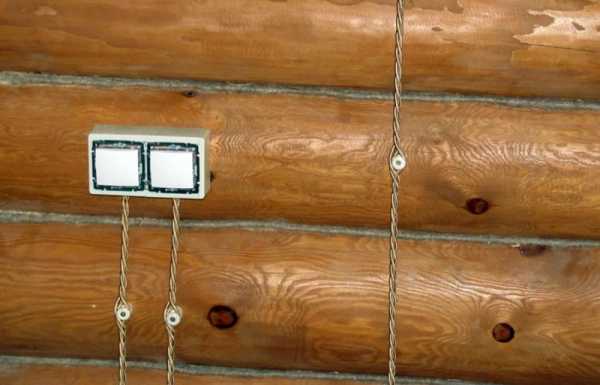

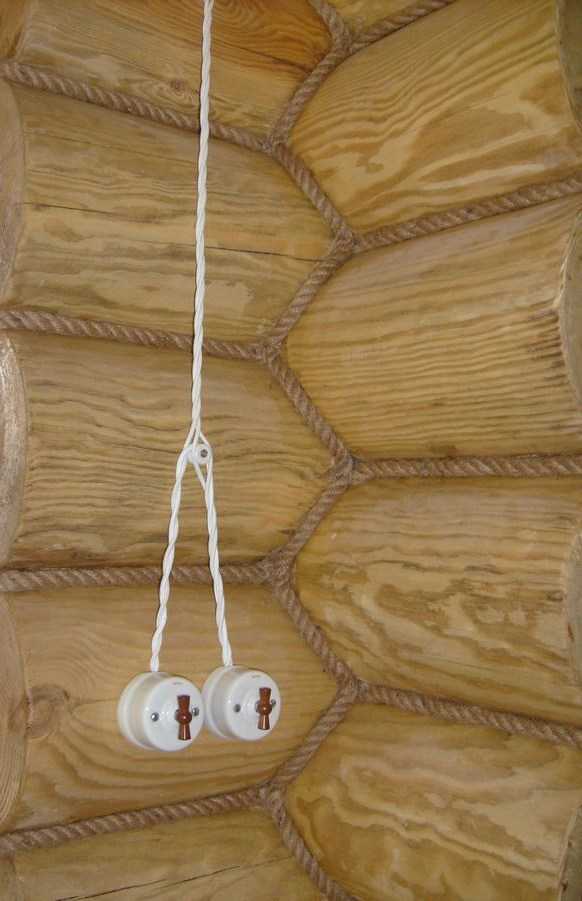

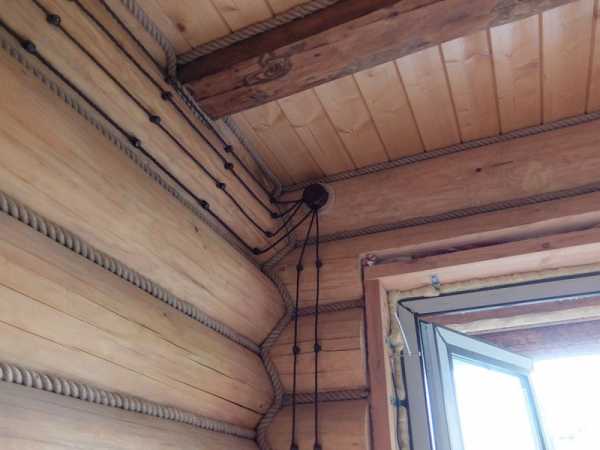

• на фарфоровых роликах или изоляторах (электропроводка в старых квартирах и домах, либо электропроводка в ретро стиле)
• на скобах
• в ПВХ гофре

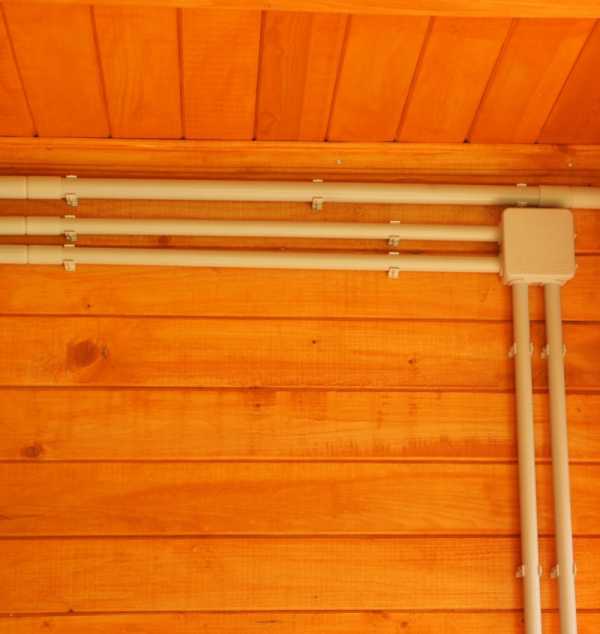

• в ПВХ трубах
• в металлических трубах
• в металлорукаве

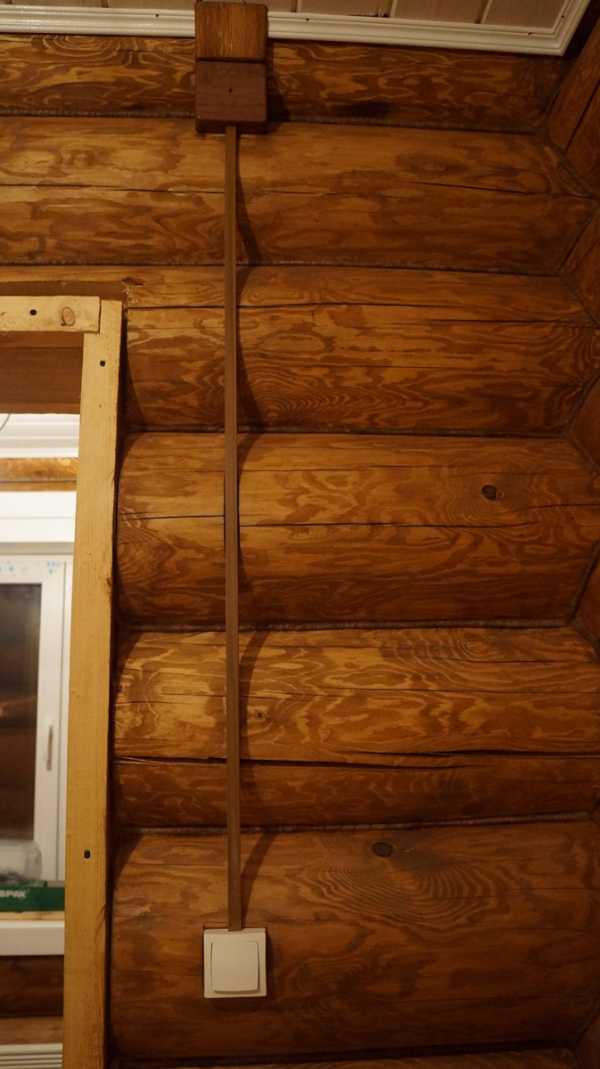

• в ПВХ коробах
• в  кабель-каналах
• на кабельных лотках

Приведу несколько наглядных примеров. Вот как это выглядит.

Более подробно о каждом способе прокладки Вы можете прочитать в моей статье открытая электропроводка.

Хочу Вам напомнить, что все ПВХ изделия (гофра, короб, плинтус, труба) не должны поддерживать горение. Об этом читайте в статье про требования к электропроводке.



Монтаж открытой электропроводки в деревянном доме

1. Разметка трассы

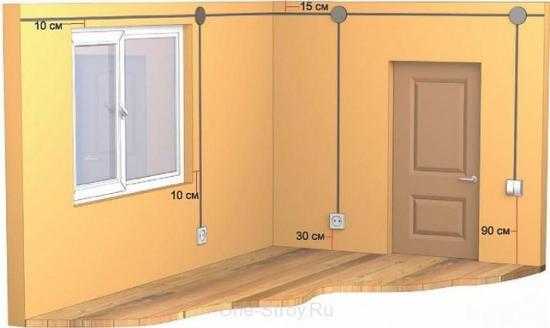

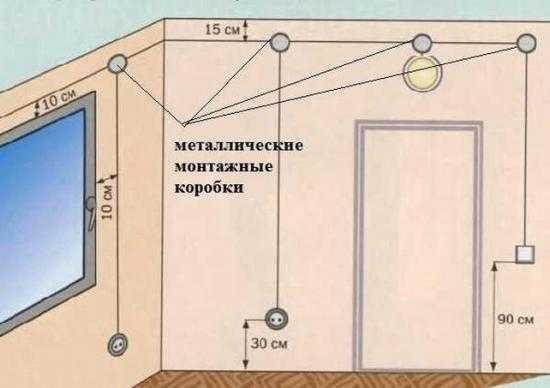

Монтаж открытой электропроводки необходимо начинать с разметки. Помимо разметки мест установки электроточек, необходимо произвести разметку трассы прокладки кабелей и проводов.

Не спешите при нанесении разметки, обдумайте тщательно каждый свой шаг.

Иначе, Вам придется переделывать уже выполненный электромонтаж.

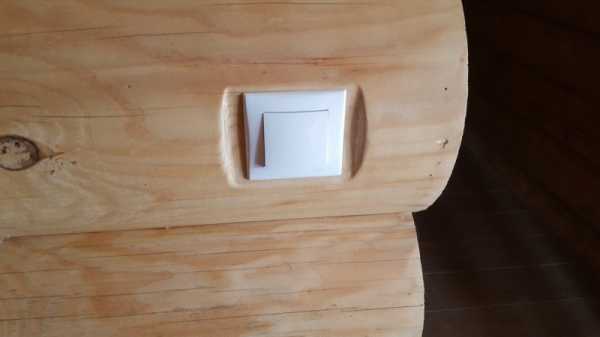

2. Установка электроточек (розетки, выключатели, светильники)

На втором этапе монтажа открытой электропроводки необходимо установить розетки и выключатели.

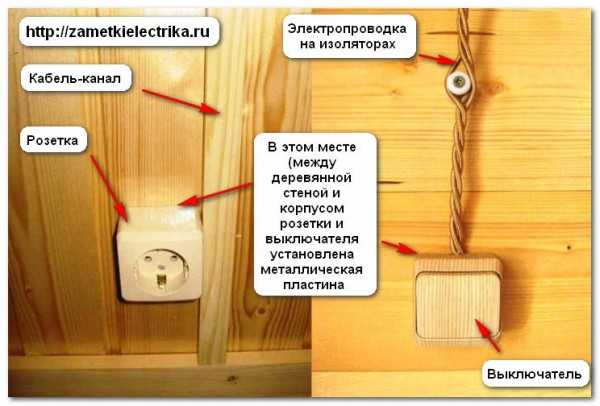

Внимание!!! Основание для крепления розеток, выключателей, светильников и др. должно быть металлическим.

Вырезаем металлическую пластину (основание) и крепим ее на то место, где мы запланировали установку розетки, выключателя, светильника и прочего электрооборудования.

3. Прокладка проводов и кабелей

Третий этап монтажа открытой электропроводки в деревянном доме включает в себя прокладку проводов и кабелей. Способы прокладки проводов и кабелей мы рассмотрели чуть выше.

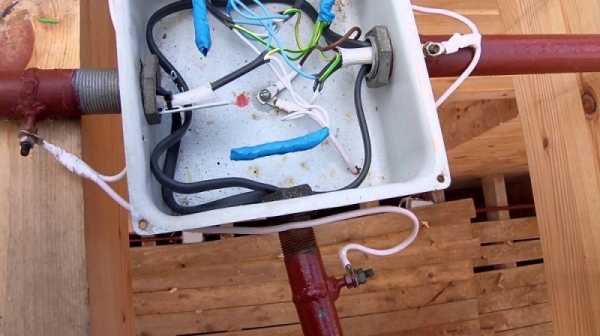

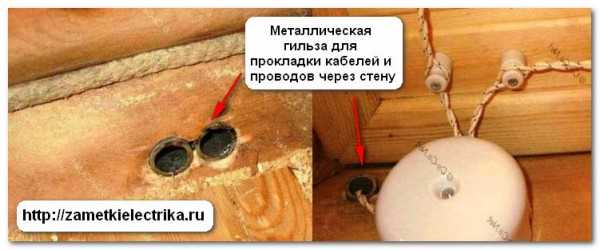

Напоминаю, что проходы проводов и кабелей через деревянные конструкции (потолки, полы, стены, перегородки) должны осуществляться ТОЛЬКО ЧЕРЕЗ МЕТАЛЛИЧЕСКИЕ ГИЛЬЗЫ (ТРУБЫ).

Чтобы установить металлическую гильзу в деревянной конструкции необходимо сделать отверстие с помощью инструмента электрика. В это отверстие вставляем металлическую гильзу таким образом, чтобы ее края с каждой стороны выступали на расстояние 1 (см) от деревянной конструкции.

Далее на каждый край гильзы одеваем пластиковую втулку, для защиты проводов и кабелей от порезов изоляции во время электромонтажа.

И после всего сказанного выше, приступаем к прокладке проводов и кабельных линий.

Переходите по этой ссылке и читайте как правильно выбрать марку кабелей и проводов для электромонтажа.

Рекомендую!!! Монтаж открытой электропроводки в деревянном доме выполнять кабелем, с пониженным выделением дыма и не поддерживающим горение, марки ВВГнг-LS.

О том, как выбрать сечение жил кабелей и проводов читайте в статье как правильно определить сечение провода и расчет сечения кабеля.

Прокладка открытой электропроводки выполняется трехжильными, либо пятижильными проводами, т.е. по системе TN-C-S или TN-S.

4. Подключение

Четвертым этапом монтажа открытой электропроводки в деревянном доме является разделка и подключение проводов и кабелей к электрооборудованию. Это осуществляется с помощью инструментов (ссылку на статью про инструменты я давал выше по тексту).

5. Завершение работ

После завершения работ Вам необходимо обратиться к специалистам электролаборатории, которые проведут приемо-сдаточные измерения и испытания электропроводки:

После проведенных измерений и испытаний, специалисты электролаборатории предоставят Вам протоколы, в которых напишут заключение о состоянии и исправности Вашей, вновь смонтированной электропроводки.

P.S. На этом статью на тему открытая электропроводка в деревянном доме  я завершаю. Задавайте мне свои вопросы в комментариях или в форме обратной связи. Подписывайтесь на новые статьи.

А у Вас как произведен монтаж открытой электропроводки в деревянном доме???

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Электропроводка в деревянном доме | Заметки электрика

Здравствуйте, уважаемые читатели сайта http://zametkielectrika.ru.

Мы уже с Вами познакомились с видами электропроводок, знаем какие предъявляются требования к электропроводкам, подробно разобрали схемы электропроводки в квартире и другие немаловажные темы.

Но еще имеется очень важная тема, волнующая многих граждан — это электропроводка в деревянном доме. Вот о ней сегодня и поговорим.

Итак, приступим.



Введение

В этой статье я хочу подробно продемонстрировать и рассказать Вам о том, как произвести электромонтаж в своем доме, не нарушая при этом правила нормативных и технических документов, правил по электробезопасности, и самое главное правил пожарной безопасности. Кстати, на своем сайте я создал онлайн тест по электробезопасности, где Вы можете проверить уровень своих знаний.

В интернете существует много статей на подобные темы, но очень печально то, что большинство этих статей несут в себе серьезные нарушения.

Поэтому в данной статье я постараюсь максимально изложить тему электромонтажа в деревянном доме.

После тяжелой рабочей недели в запыленном и загазованном городе большинство людей на выходные уезжает загород, где преобладает спокойствие и тишина, а воздух пропитан свежестью. Ну конечно же, не трудно догадаться, таким местом является загородный деревянный домик или дача, а у кого то и целый коттедж.

При строительстве своих «райских» мест отдыха большинство людей предпочитают в качестве материалов использовать дерево, т.к. он является самым натуральным и экологически чистым материалом.

Если Вы собираетесь приобрести или уже являетесь собственником загородного дома, то подобные вопросы Вас должны интересовать в первую очередь, чтобы в дальнейшем не опасаться пожаров в случае возникновения повреждений в электропроводке.

Самое первое, о чем необходимо задуматься — это электроэнергия. Для комфортного отдыха Вам необходимо подвести к дому электричество.

Но подключение к электрическим сетям задача не из легких.

Давайте рассмотрим все обязательные этапы для подключения деревянного дома к электрической сети:

• получение технического условия (ТУ) на подключение к электрическим сетям
• проект электроснабжения
• выбор электромонтажной организации

Шаг 1

Что такое техническое условие?

Техническое условие — это документ на право выделения Вам необходимой мощности с питающей трансформаторной подстанции (ТП), а также список всех технических моментов электромонтажа при подключении к электросетям.

Обязательно прочитайте мои статьи о проблемах с энергоснабжающей организацией:

Если у Вас вообще нет электричества на участке, то на время строительства деревянного дома можно использовать временное подключение к электрической сети.

Шаг 2

Как выполняется проект?

Проект выполняется строго по нормативным и техническим документам (ПУЭ, ПТЭЭП и др.).

В проекте учитывается следующее:

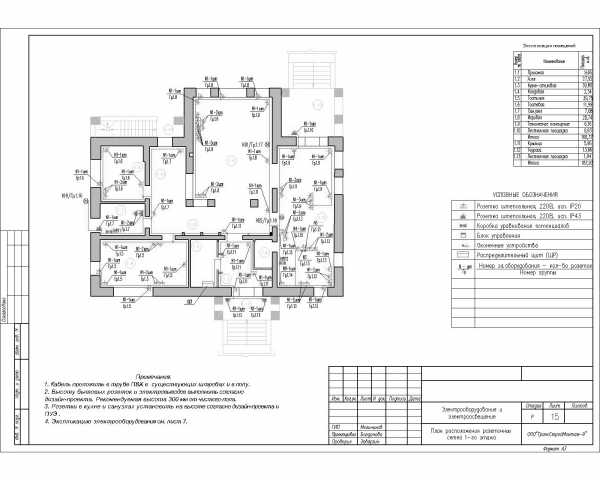

Вашему вниманию представляю пример проекта, выполненного специализированной организацией, на электроснабжение магазина промышленных товаров. Переходите по ссылочке, читайте и знакомьтесь.

Чаще всего для питания существующих дачных поселков используется воздушная линия (ВЛ) электропередач. В новых поселках пытаются применять кабельные линии (КЛ).

Как подключиться к воздушной линии электропередач?

Способы подключения к воздушной линии электропередач:

• проводом СИП
• кабельной линией в земле
• кабельной линией на тросе (стальке)

О каждом способе подключения мы с Вами поговорим в отдельных статьях.



Шаг 3

Как выбрать электромонтажную организацию Вы можете прочитать в этой статье.

Продолжение статьи читайте здесь:

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Схема электропроводки в деревянном доме

В этом материале опубликована схема электропроводки в деревянном доме. Материал начинает серию публикаций в разделе «Схемы электропроводки в доме». В рамках раздела будут опубликованы схемы электропроводки в доме из кирпича, блоков, на деревянном и стальном каркасе.Сегодня же остановимся подробно на «деревянном» варианте.

Дерево – материал, который всегда считался максимально удобным для строительства домов в дачных поселках, деревнях, небольших городках и даже в пригородной зоне больших мегаполисов. Правда, нет такого стройматериала, у которого не нашлась бы парочка недостатков, у дерева — это повышенный риск загорания.

По мнению пожарных, если учитывать их статистику, львиная доля возгораний в домах из дерева – это следствие неисправной проводки.

А потому, очень важно, чтобы схема электропроводки в деревянном доме была реализована правильно. Проще всего обратиться к специалисту – электрику, имеющему допуск для такого вида работ.

Однако это не снимает ответственности и с хозяина, который должен понимать, как устроена проводка в деревянном доме, какая схема подключения возможна и как должна быть реализована.

Чем отличается проводка в деревянном доме от остальных?

В отличие от домов, построенных из бетона или кирпича, в деревянном строении запрещен монтаж скрытой электрической проводки с использованием пластиковых коробов, а также гофрированных труб ПВХ.

Как уже говорилось, деревянные дома – это строения, которые могут загореться из-за неисправной проводки. Даже если в момент прокладки электрик незначительно нарушил изоляцию электропроводов, при подключении оборудования электропроводку может замкнуть по причине того, что она начнет работать с максимальной нагрузкой.

Электрическая схема жилого дома не предусматривает работу поврежденной проводки в принципе. Контрольные электроизмерения не всегда фиксируют повреждение изоляции, к сожалению.

Второй момент. Проводка, проложенная скрытым типом и зафиксированная в гофрированной трубе либо коробе, находясь в пустотах полов, стен и перекрытий, является объектом особого внимания грызунов, которые часто бывают в деревянных строениях.

Повредив проводку, грызуны также могут стать причиной ее замыкания и дальнейшего возгорания, потому что с годами в таких пустотах собирается масса древесной пыли. Потому схема электропроводки в деревянном доме должна «учитывать» даже грызунов.

Как можно делать проводку в деревянных домах?

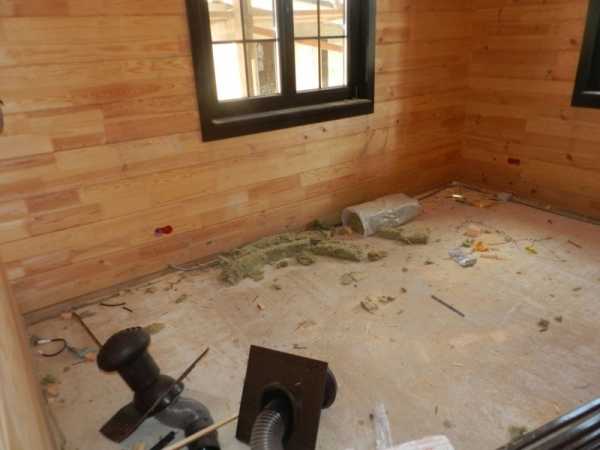

1. Скрытая электропроводка

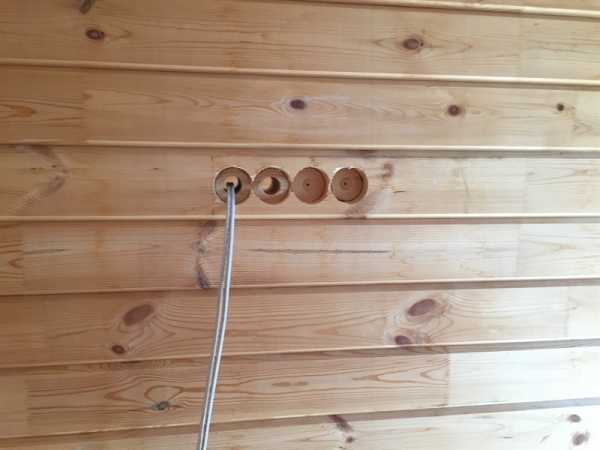

Пожаробезопасная схема разводки электропроводки в доме из дерева бывает двух видов. Если прокладывать проводку с помощью металлических труб (рукавов), то в случае возникновения в доме загорания из-за замкнувшего кабеля металлический рукав не даст огню перекинуться на прилегающие конструкции.

Если использовать этот метод инсталляции проводки, тогда нужно соблюдать несколько обязательных пунктов:

• стенки рукавов изнутри должны быть оцинкованными или окрашенными во избежание возникновения коррозии;
• на концы кромок трубы нужно одевать пластиковые заглушки, чтобы защитить изоляцию;
• металлические трубы должны укладываться в каналы, просверленные в толще стен.

Безусловно, наилучшим вариантом признаны медные трубы. Такая труба гнется без труда, потому для прокладки в стенах не потребуется специальных инструментов, что значительно упрощает процедуру прокладки электропроводки. Правда, такие материалы обойдутся в приличную сумму, так как медь – материал не из дешевых.

Второй способ — проложить скрытую электропроводку по слою штукатурки, толщина которой должна быть от 1 см и более.

Скрытая проводка в деревянном доме СХЕМА:

2. Открытая проводка

Открытым способом обычно реализуется схема электропроводки дачного дома. Но такой способ может быть применен и для небольшого городского дома из бревна или бруса. Здесь есть несколько вариантов, которые также требуют особого внимания.

Электрические схемы для дома из дерева, реализованные в электротехнической гофротрубе. Кабель протягивают в гибкую трубу, изготовленную из специального пластика, который стойкий к горению.

В одной такой трубе можно поместить более двух кабелей. Конечно же, открытая проводка обладает некоторыми нюансами, у такой схемы электропроводки в доме есть определенные минусы. К примеру, прокладывая кабель в такой способ, вряд ли можно будет добиться особой эстетичности.

Особенно угрюмо будет смотреться дом, если он будет «украшен» сразу несколькими рядами таких гирлянд из гофротрубы. В среднестатистическом доме находится такое количество электроприборов, что таких трубок придется фиксировать до пол десятка. К тому же, гофрированные трубки нереально проложить идеально ровно: вряд ли добавит шарма жилищу провисающие трубы и различные изгибы.

Также гофрированный материал – первоклассный «пылесборник», из него крайне трудно удалить накопившуюся пыль.

Открытая проводка в деревянном доме СХЕМА:

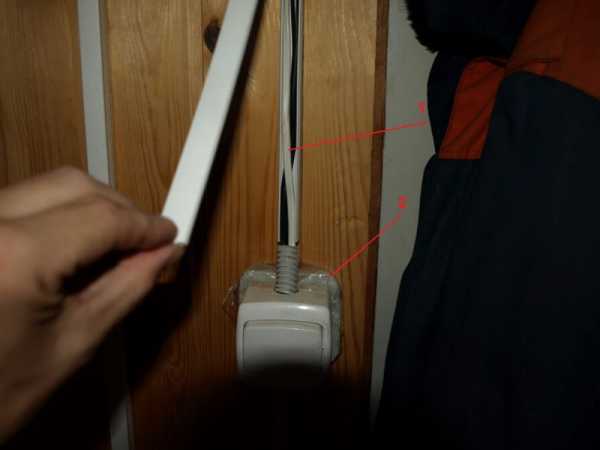

Электрические схемы для дома из дерева, реализованные в кабель-каналах (электротехническом коробе). Для этого используется короб, изготовленный из пластика, который не поддерживает горение. После прокладки кабеля короба защелкивают специальными крышками.

Главной проблемой коробов является обязательная усадка дома, построенного из дерева. По среднестатистическим показателям усадка составляет от 1 см на каждый метр высоты здания. Это значение приведено для дома, построенного из высококлассного клееного бруса, где усадка является минимальной.

Однако такой способ прокладки кабеля обладает также и достоинствами. Этот материал достаточно дешевый, для прокладки кабеля в коробе трудозатраты являются минимальным, а спустя некоторое время без труда можно произвести всевозможные изменения.

Электрические схемы для дома из дерева, реализованные открытым кабелем. Такой метод прокладки электрического провода не теряет популярности в современных домах. «Ретро проводка» на изоляторах, правда, обладает целым рядом достоинств.

Например, когда схема электропроводки в деревянном доме реализована открытым кабелем, есть возможность соблюдения всех требований безопасности, которых необходимо придерживаться в таких случаях.

Также оригинально оформленная проводка стает частью дизайна интерьера помещения в стиле ретро.

dom-data.ru

Монтаж электропроводки в деревянном доме своими руками

Деревянные дома давно, несколько тысяч лет назад, доказали свою актуальность и не вызывают сомнений в практичности и обоснованной цене. По-настоящему адаптировать к условиям комфортного проживания деревянные конструкции начали все же относительно недавно. Электричество в принципе есть энергия небезопасная, а в деревянном доме, и подавно. Поэтому, занимаясь электрификацией постройки из дерева нужно жестко соблюдать определенные правила, о которых мы сегодня поговорим.

Содержание:

1. Правила электропроводки в деревянном доме
2. Монтаж электропроводки в деревянном доме, схема
3. Прокладка кабелей, закрытая и ретро электропроводка
4. Открытая проводка

Правила электропроводки в деревянном доме

Монтаж электропроводки в деревянном доме своими руками имеет определенные особенности и отличия от электрификации каменных построек. Безопасность — вот что должно стоять во главе угла при проектировании и проведении электрификации деревянных домов.

О правилах и тонкостях прокладки электрических коммуникаций можно говорить долго, тем не менее, есть ряд основных правил, которые просто необходимо неукоснительно соблюдать:

1.  Все проводники электрического тока должны быть тщательно изолированы с помощью негорючего материала.
2. Крайне нежелательно использовать алюминиевые проводники, стоит отдать предпочтение медным жилам.
3.  Электропроводка должна быть преимущественно открытого типа.
4.  Экономить на материалах и устройствах не стоит. Китайский бюджет приводит к частым поломкам и непредвиденным авариям.
5. Расчет толщины кабеля необходимо выполнять максимально точно, учитывая 30% запас.
6.  Необходимо постоянно сверяться с нормами и стандартами, установить автоматику в распределительном щитке.

Базируясь на этих простых правилах, можно выполнить монтаж безопасно и качественно.

Монтаж электропроводки в деревянном доме, схема

Схема разводки — это начальный и, пожалуй, один из основных этапов электрификации деревянного здания. Проект разводки можно составить своими руками, если есть достаточные знания в бытовой электротехнике. Это можно сделать и без образования, главное проконсультироваться с людьми, которые занимаются этим постоянно. Без схемы монтаж проводки займет море времени и может принести массу неприятных сюрпризов.

Поэтому, вначале — схема разводки и ее основные правила:

1. Любая электроточка должна находиться в пределах досягаемости, к ней в любой момент можно подступиться для обслуживания и ремонта. Выполнив этот пункт, можно значительно упростить себе жизнь в дальнейшем.
2.  Схема разводки электроточек должна быть согласована с общим планом дома, в том числе, с планировкой расстановки мебели — нельзя допускать, чтобы мебель перекрывала доступ к выключателям и розеткам.
3. Все выключатели устанавливаются на одинаковой высоте, удобной пользователю. Сегодня нет жестких норм по их размещению. Розетки должны быть спланированы так, чтобы не было необходимости в использовании дополнительных удлинителей. Розетку размещают на высоте 30-40 см от уровня пола. Есть определенные нормативы по размещению розеток — на 6 квадратах должна быть 1 розетка. Тем не менее, это не относится к кухне, где их должно быть минимум 3 штуки, независимо от площади. Розетка не должна быть смонтирована ближе, чем полметра до металлических конструкций.
4. Не допускается монтаж диагональных линий проводки. Вся проводка должна быть смонтирована строго вертикально или горизонтально.
   Размещение линий проводки: 100 мм от карнизов и балок, на 150 мм ниже уровня потолка.
   Размещение спусковых линий: 150 мм от проемов и окон, но при нижней разводке расстояние 150 мм сохраняется, применительно к поверхности пола.
5.  Все провода прокладываются в гофрированных изоляционных рукавах и трубах, а все соединения выполняются в распределительных коробках.
   Конечно, конкретный план разрабатывается по месту и для определенного дома, но приблизительная схема представлена на рисунке.

Прокладка кабелей, закрытая и ретро электропроводка

Ретро электропроводка используется уже довольно редко или в тех случаях, когда нагрузки на линию небольшие, площади маленькие, а бюджет ограничен. Она представляет собой прокладку провода прямо по стене и фиксацию его на керамических изоляторах роликах. При применении хорошего провода, такая проводка довольно практична и стоит недорого — не нужно покупать короба, металлорукав, гофрорукав и прочие средства изоляции. Но при сложных схемах монтажа она не сможет обеспечить достаточный уровень функциональности.

Можно проводить скрытую проводку в трубах, но в этом случае придется применять протяжку проводов сталистой проволоки по трубам. Кроме того, что это не совсем удобно, в некоторых случаях приходится вносить коррективы и добавлять провода, или наоборот, удалять. А в этом случае такие меры будут проблематичны. К тому же нужно разбить всю линию на конкретные участки, а после соединить в одну цельную линию, что несколько снижает скорость монтажа.

Открытая проводка

Открытая электропроводка совсем не означает, что провода будут постоянно в поле зрения. Есть для этого специальные электроплинтусы, которые могут прятать весь провод, а при необходимости открывать к нему доступ. Также, кроме плинтуса, есть еще несколько вариантов, о которых мы еще не говорили:

• прокладка в каналах;
• скобяная проводка;
• прокладка в гофре.

Наиболее эффективным стал электроплинтус, поскольку внутри его корпуса осуществляется надежная фиксация, которая позволяет быстро и легко электрифицировать деревянный дом или дачу.

Монтаж электропроводки цена которого зависит от площади и количества потребителей, может смело проводиться своими руками, выполняя основные правила безопасного подключения и соединений.

nashprorab.com
