Проводка в частном доме — схема монтажа!

Содержание статьи:

Чем дальше, тем больше человечество пользуется нанотехнологиями, электроникой. Современный человек, все больше стал использовать технику, которая упрощает жизнь. Сейчас почти не найти дом, где бы не было электроприборов, бытовой техники, и все это в большом количестве. Тем самым, электропроводка бывает порой очень сильно перенапряжена. Чтобы уберечь свой очаг от каких-либо неблагоприятных последствий и обеспечить себе комфорт, обязательно нужно позаботиться о качественно проведенной проводки в частном доме, электричества в целом.

Как провести проводку в доме своими руками

Проведение электричества – задача не из легких, но если соблюдать определенные правила и иметь немного знания и смекалку, то есть очень даже неплохие шансы, что у вас все получится сделать самостоятельно.
А в том случае, если вы не решитесь делать такую работу одному, а хотите доверить дело мастеру, то знания, которые вы почерпнете из нашей статьи, помогут вам правильно оценить качество работы вызванного вами работника и вовремя заметить недоработки. Данное преимущество поможет вам сохранить нервы, деньги и избежать ненужных проблем.

монтаж электропроводки в доме своими руками

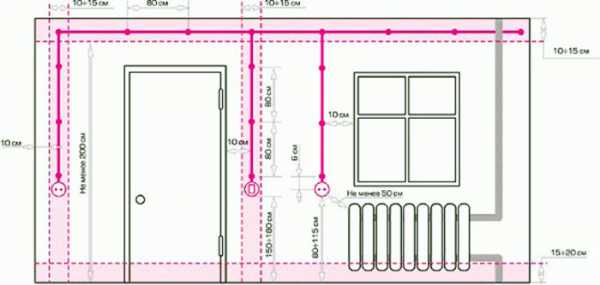

Ключевые условия, которые нужно соблюдать при том как в доме своими руками провести проводку.
В инструкции по применению оборудования есть Правила устройств электроустановок (ПУЭ), которые нужно изучить прежде чем приступать к работе. Существует ряд ключевых правил, необходимых для выполнения качественной работы с электропроводкой:

  • Электроустановка должна находиться на высоте 60 – 150 см от пола;
  • Розетки, выключатели, распредкоробки должны быть в свободном доступе для использования оборудования;
  • Доступ не должен быть ограничен открывающееся дверью;
  • Кабели не должны проходить внизу, а сверху;
  • Розетки по правилам техники безопасности должны монтироваться выше 50 см, но до 80 см от пола. А также на 50 см на расстоянии от газовых и электрических плит;
  • Размещение розеток должно происходить: 1 штука на 6 м2, отталкиваясь от этого можно рассчитать разрешенное количество приборов. На кухню это правило не распространяется, здесь размещение розеток происходит в зависимости от количества бытовых приборов. Ванной комнате необходим отдельный трансформатор, который будет находиться вне комнаты, чтобы не перегружать электросеть;
  • Кабели должны проходить горизонтально и вертикально, но никак не диагонально, избегать всевозможных изгибов, неровностей — это очень важно, чтобы при монтаже или перфорации не повредить провод;
  • Если кабель проходит вертикально, расстояние его от дверного проема и оконного должно быть больше 10 см. Если кабель проводится горизонтально, то расстояние от перекрытий и карнизов должно быть от 5 см до 10 см, и 15 см от потолка и пола. От газовых труб кабель рекомендуется проводить на расстоянии — больше 40 см;
  • Строительные конструкции из металла должны быть максимально не соприкасаемые;
  • Чтобы соединить кабеля, и для разводки применяют специальные коробки. Кабеля, которые были соединены, должны быть заизолированы. Провода медные и алюминиевые не должны быть соединены – опасно.

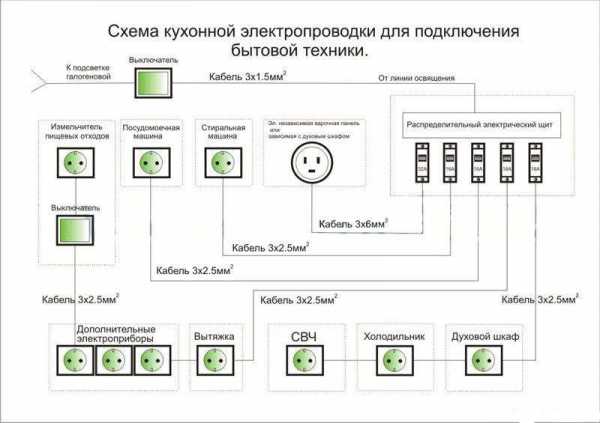

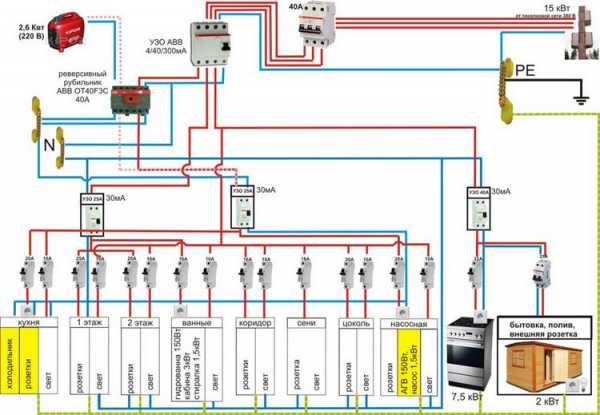

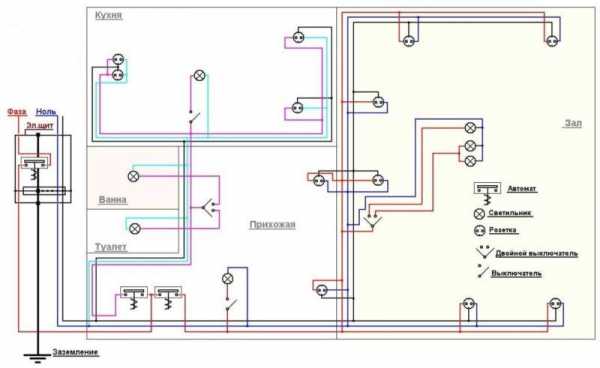

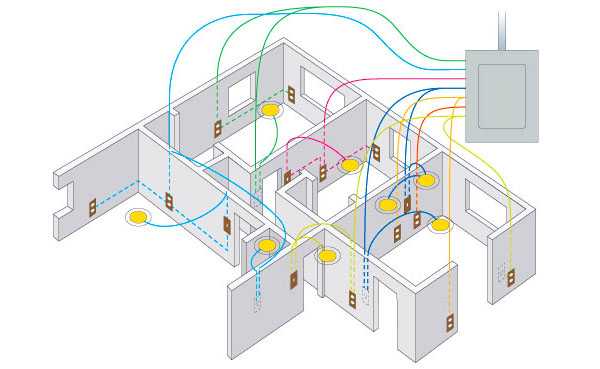

Схема распределения электрической проводки по местам использования.

проводка своими руками в доме

Схема с группировкой по потребителям может быть произвольной. Ее используют во избежание перегрузки электроэнергии, экономит затраты на материалы и схема размещения проводки становится проще.

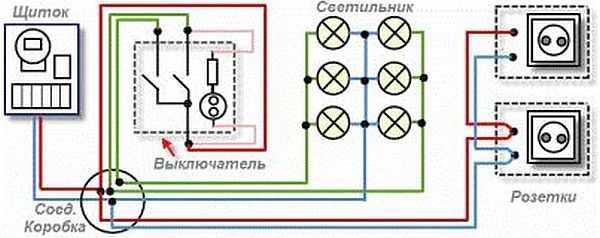

Схема разводки электричества, которая предназначена для деревянного дома или дачи, отличается от квартирного плана. В квартирном плане подводка кабеля начинается с этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Измерить силу тока.

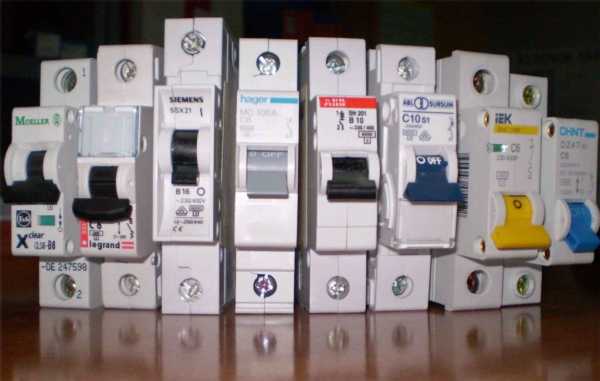

Для того, чтобы правильно выбрать автомат и кабель с сечение, который выдержит нагрузку электросети и не вызовет неблагоприятные исходы, нужно измерить силу тока в электросети. Это очень важное правило для правильного проведения электричества.

коробка автомат для электропроводки

Существует определенная формула, которая позволяет рассчитать допустимую нагрузку тока, нужно: суммарную мощность бытовых приборов (Вт), разделить на Напряжение в сети (В).

Например: у нас есть: 8 ламп по 60 Вт, электрочайник, мощность которого 1600 Вт, холодильник мощностью в 350 Вт и электро-духовка в 1200 Вт. Напряжение в сети = 220В. Сила тока: ((8*60))+ 1600+350+1200/220=16,5А. Обычно дом не потребляет тока больше 25А.

Выбор размера сетевого кабеля, для разводки электричества.

Одна из самых важных условий проведения проводки — это выбор размера сечения кабеля, для разводки электричества. Если кабель будет выбран не верно – это грозит не самым лучшим исходом событий, минимум перегрев кабеля, максимум короткое замыкание и пожар. Поэтому, целостность вашего дома напрямую зависит от данного выбора.

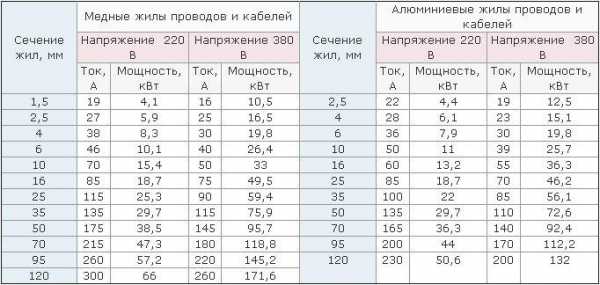

Есть определенная таблица, с помощью которой можно определить размер кабеля, который подойдет для разводки.

проводка для дома схема

Если мы берем тот же случай и у нас сила тока 16,5А, проводка состоит из медных проводов и она закрытая, нужен кабель минимально на 2 мм2. Если мы берем 25А, то кабель будет 4 мм2. Кабель меняется в зависимости от группы распределения и нагрузкой, на которую он будет рассчитан.

Так как, сила тока часто колеблется, нужно учитывать еще и запас сечения, а в таблице указаны предельно точные значения. То, есть, чтобы точно измерить размер кабеля, нужно все расстояние измерить и прибавить 4 метра, для запаса сечения.

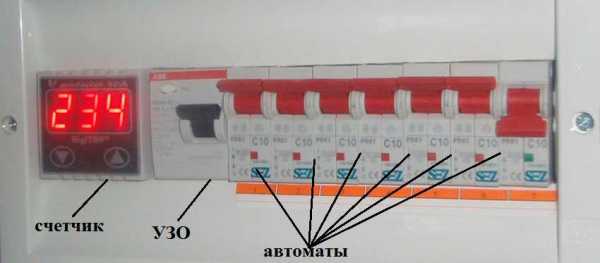

Устройство защитного отключения монтируется в щит освещения около входной двери, и включают провода. Стандартная УЗО для выключателя и освещения составляет 16 ампер, а розетки должны быть мощностью на 20 ампер. Для электроплиты нужно УЗО с большей мощностью на 32 ампера и размещается отдельно.

Электромонтаж.

Если все вышесказанные правила и действия были сделаны правильно, то провести электропроводку своими руками в доме не составит особого труда. Важно учитывать технику безопасности и придерживаться всех условий, советов.

Перед электромонтажом проводки нужно пройти несколько этапов:

  • Разметка. Для начала определяем место, где будет, проходит кабель и отмечаем его маркером. Затем нужно отметить места, где будут находиться планируемые светильники, щит защиты и розетки.
  • Перфоратором в стене делаем специальные отверстия, если проводку планируем скрыть или кабель будет на наружной стороне с помощью насадок-коронок. Перфоратор или штроборез могут делать отверстия в стене глубиной около 20 мм, для спокойного передвижения проводки.

Чтобы скрыть на потолке кабель, который может испортить весь вид, можно его зафиксировать к перекрытию. А для красоты потолка украсить декоративным потолком.

Если сделать дыры в перекрытиях с входом и выходом, протянуть сквозь них, то можно избавиться от некрасивого вида кабеля.

После того как перфоратором будет сделана дыра в углу комнаты, через который будет проходить проводка – приступаем к монтажу.

Для начала устанавливается щит отключения, к которому присоединяют УЗО. Щит имеет надписи: сверху- клеммы ноль, снизу – заземляющие, а между- автоматы.

После протягивается кабель, но самостоятельно его подключать запрещено, но его должен монтировать лишь квалифицированный специалист, и никто другой. К щиту отключения и УЗО подключаются несколько кабелей, определенного цвета: сверху к 0 –синий провод, в тоже время к УЗО сверху – белый, к заземлению – желтый с зеленой полоской.

Если проводка находится на наружной части стены, как делать электромонтаж?

Делать электромонтаж проводки, которая находится на внешней стороне стены, нужно по порядку:

  • На отметки, которые были сделаны ранее – фиксируем кабель-каналы, закрепляем все на концах, 5-10 см саморезами на расстоянии 50 см друг от друга.
  • Розетки, выключатели и коробки распределения фиксируем в стену. Так как, они на стенах, как будто висят лучше их закрепить, предварительно просверлив место фиксирования.
  • От розеток к щиту отключения проводим кабель, начиная от точек подключения с использованием ВВГ – 2*2,5 провода.
  • Затем, прокладывается провод от ламп и выключателей к рапредкоробу ВВГ- 3*1,5 кабель.

Для закрытия концов проводов используют специальные колпачки СИЗ, которые определяется по цвету зажима или клеммами типа WAGO.

ВВГ кабель 3*2,5 в щите отключения крепится фазой (должна быть цвета коричневого или красного) у УЗО, кабель синего цвета крепиться сверху к нулю, а желтый с зеленой полоской провод к низу заземления. В конце делается тестовой «прозвон» схемы, и если все сделано верно, то можно приглашать квалифицированного специалиста для монтажа кабеля к щиту распределения.

Меры безопасности для проведения проводки в частном жилом доме.

Особенно важно уделять внимание соблюдению мер безопасности, проведения электричества в частных жилых домах, особенно если дом из дерева.

Для проведения электропроводки для такого случая нужно соблюдать дополнительные меры, а именно:

  • Проводка должна быть из самозатухающих материалов, с профессиональной перемоткой изолентой.
  • Щит распределения и установочная коробка должна быть из металла.
  • Герметизированные соединения.
  • Проводка которая находится на внешней стороне стены, для нее используются фарфоровые изоляторы для монтировки. Самое главное, чтобы провода не касались стен и потолков.
  • Кабеля, которые вмонтированы в стены, должны проводится не просто отверстиям в стене, а через металлические трубы, коробы из стали и обязательно с заземлением. Чтобы электромонтаж выглядел аккуратно и не портил вид комнат, можно использовать пластиковые гофры и коробы, которые сверху покроют штукатуркой – это и безопасно и красиво.

Для соблюдения всех мер безопасности, нужно установить такой УЗО, который при утечке тока или коротком замыкании автоматически будет выбивать автомат, тем самым выключая его.

Проводка своими руками в доме видео

Несколько слов к заключению:

Как сделать проводку в доме своими руками, для начала вам рекомендуется изучить данный вопрос, оценить свои силы. В принципе задача не из самых сложных, и вполне ее можно выполнить, при наличии смекалки и внимательности. А при окончании работы, вы будете гордиться собой.

Эту работу легче, чтобы сделал квалифицированный специалист, но и он может ошибиться. А вы, смотря на его работы со стороны, можете оценить способности мастера, или вовремя заметить ошибку, в своевременном предотвращении проблем. Вы сможете дать оценку его действиям и качеству выполненной работы, зато будете знать, за что платите.



domstrousam.ru

Электропроводка в Частном Доме, Укладка Своими Руками, Схемы

СохранитьСохраненоRemoved 0

Некоторые думают, что прокладка электропроводки в доме своими руками – слишком сложное дело для домашнего мастера. Работа с электроэнергией – серьезный вопрос, к которому нужно подойти ответственно. Правильное устройство электропроводки в каждом жилище – гарантия безопасности людей, ведь 70% пожаров происходят по причине неисправностей электрических сетей. Но если есть желание, основные знания и немного практики, то можно выполнить необходимые работы самостоятельно.

Содержание этой статьи

Последовательность работ

Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.

Последовательность выполняемых работ такая:

  • Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
  • Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
  • Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
  • Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
  • Закрепить распределительный щиток, провести в дом электричество
  • Укладка внутри дома кабелей, установка и подключение выключателей и розеток
  • Установка и подключение заземления
  • Проверка сети и получение акта

Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.

Подготовка и подача документов займет до полугода, лучше подавать их до начала строительных работ, на выполнение предоставляется 2 года. Этого срока, наверняка хватит, чтобы выгнать стены, и установить счетчик и автомат.

Количество фаз

Собственный дом может быть подключен к однофазному или трехфазному напряжению. На частные дома, предусмотрены однофазные сети, с допустимым расходом до15 кВт, и трехфазные более 15 кВт. Потребуется трехфазное напряжение, если необходимо использовать мощное оборудование, которое подключается к сети 380 В.

Однофазные автоматы

К трехфазной сети подключают такие электроприборы как производительные духовки, отопительные котлы или электроплиты. Требования к сети 380 В намного выше – при более мощном напряжении, повышается риск тяжелой травмы. По этой причине, если дом по площади не превышает 100 м2, и вы не планируете обогревать его с помощью электроэнергии, то лучше подключать сеть напряжением 220 В.

Составление плана и получение проекта

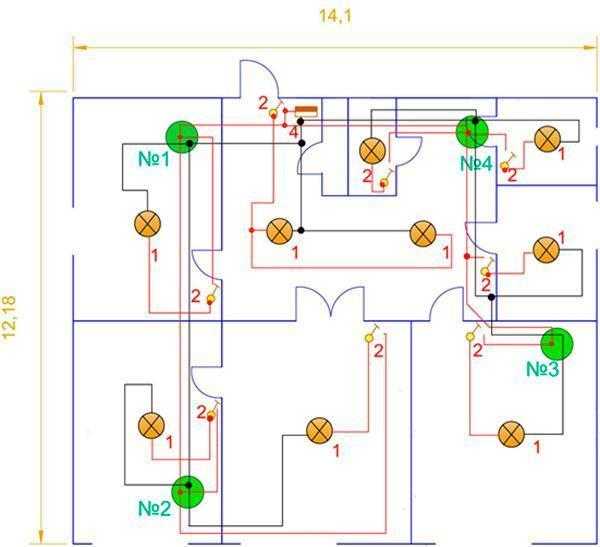

Теперь можно создавать план электропроводки и установки электроточек в доме. Для этого используют план здания в масштабе, на нем отмечают, где должна находиться техника, продумываете места, где будут установлены выключатели и розетки. Необходимо не забывать о местах установки массивной мебели, чтобы она не закрывала выключатели и розетки.

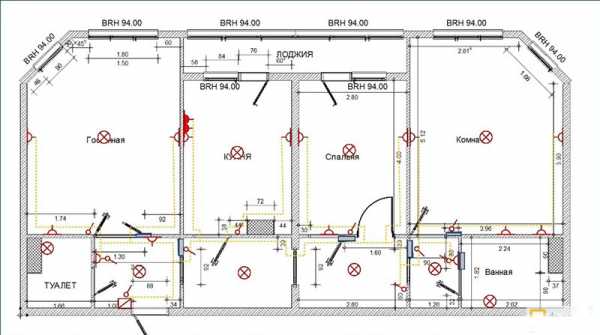

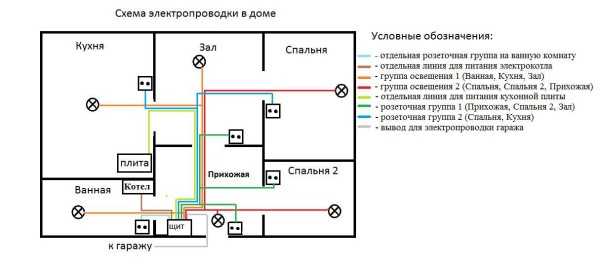

Схема электропроводки в доме

На плане необходимо отметить все необходимые осветительные приборы. Некоторые потребуют установки выключателей, для других потребуются собственные розетки. После этого необходимо подумать, что возможно еще придется включать в каждом помещении.

К примеру: на кухне есть множество разной техники, подключенной постоянно, им необходимы свои розетки. Но возможно вам потребуется иногда использовать другие электрические приспособления. Все эти данные указываются на плане, и рассчитывается самое удобное размещение точек включения.

Какая мощность вам потребуется?

После распределения электрической техники по помещениям, нужно сложить ее мощность. Сколько потребует каждое устройство можно посмотреть в таблице, но нужно помнить, что есть пусковые токи, которые превышают средние значения. К полученной сумме плюсуют примерно 20% для создания небольшого запаса.

Термоусадочный рукав

Полученный результат и указываете в документах, необходимых для получения разрешения. Если заявленную мощность вам предоставят, то очень хорошо, но скорее всего, вам дадут только 5 кВт – стандартный лимит для частного домостроения.

ЭлектроприборПотребляемая мощность кВтЭлектроприборПотребляемая мощность кВт
Телевизор 300 Кондиционер 1500
Принтер 500 Водонагреватель 5000
Компьютер 500 Бойлер 1500
Фен 1200 Дрель 800
Утюг 1700 Перфоратор 1200
Электрический чайник 1200 Электронаждак 900
Вентилятор 1000 Дисковая пила 1300
Тостер 800 Электрорубанок 900
Кофеварка 1000 Электролозбик 700
Пылесос 1600 Шлиф машинка 1700
Обогреватель 1500 Циркулярная пила 2000
СВЧ печь 1400 Компрессор 2000
Духовка 2000 Компрессор 1500
Электроплита 3000 Сварочный аппарат 2300
Холодильник 600 Насос 1000
Стиральная машина 2300 Электродвигатель 1500

Группы потребителей

Все потребители – розетки, выключатели, различные электрические приборы делят на группы. Отдельно проводятся осветительный приборы, часто для них достаточно одной, но иногда целесообразно провести 2 ветки – на каждый этаж или крыло дома. Так же в отдельную группу переносят освещение на улице, подсобные помещения и подвал.

После этого розетки выделяются в группы, количество их на одном кабеле, зависит от его сечения, но не более 3-5 штук. Для мощных электроприборов желательно предусмотреть отдельную линию, так провод дольше прослужит и будет безопасней. В результате у вас получится на кухне от 3 до 7 линий, здесь установлено много техники.

Для котла, мощного водонагревателя и электроплиты, обязательно нужно собственные линии. Стиральную машину, электродуховку, микроволновую печь и холодильник, желательно подключать отдельно. Более слабые устройства, кухонный комбайн и блендер, можно так же подключить отдельно.

Группы кабелей

В жилые комнаты проводят по 3-4 линии, в каждом помещении всегда найдется то, что нужно подключить к розетке. Один провод используется для освещения, еще на одном будут «сидеть» розетки, для телевизора, роутера и компьютера. У них небольшая мощность и их можно объединять в одну группу.

Электрообогреватель и кондиционер – требуют собственную линию.

Если у вас небольшой домик, к примеру, дача, то будет достаточно 2-3 групп – одна предназначена для всего освещения, вторая запитать все вне дома и еще одна на все розетки в доме. Проще говоря, необходимое количество групп в частном доме – рассчитывается индивидуально и прямо зависит от размеров и потребностей людей, живущих в доме.

Количество групп, определяется, сколько нужно автоматов установить в распределительном щитке, к числу групп нужно прибавить 2-3 автомата на развитие (если вам потребуется установить еще что-то мощное или вы забыли о чем, то или потребуется разделить одну из групп).  Распределительный щиток выбирают такой, чтобы в нем было удобно разместить все необходимые автоматы. Если у вас большой дом – то удобней установить по одному мощному автомату на каждый этаж, и к нему подключать автоматы групп этого этажа.

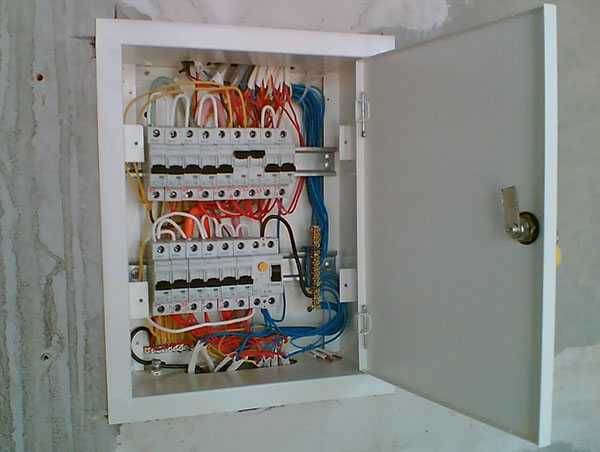

Где установить электрический щиток?

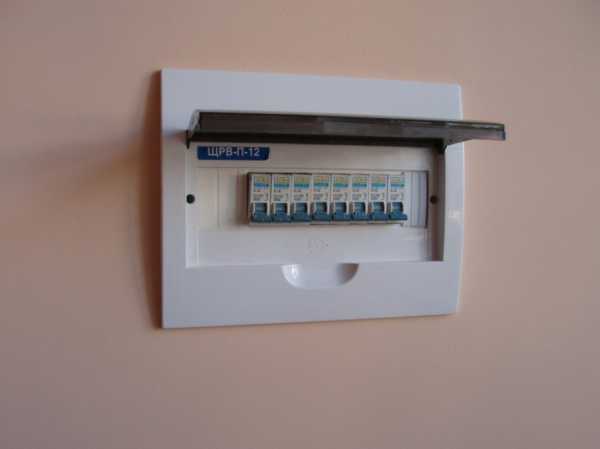

Электрощит

Конкретное место для монтажа щитка не указано, в каких либо нормативах. Только нельзя его устанавливать ближе 1 метра от любого трубопровода – газовой линии, водосточные трубы, канализация, отопительной системы, водовод, даже нельзя размещать рядом счетчики газа.

По предназначению помещений не существует запретов, часто располагают щитки в котельных – здесь удобно собрать все коммуникации, приемная комиссия не выскажет претензий. Если у щитка высокий класс защиты, то можно поместить распределительный щиток поблизости от входной двери.

Как выбрать подходящий кабель

При подключении здания к электросети, в наше время требуют размещать общий автомат и электросчетчик на улице. В законе это требование не указано, но электрослужбе в этом случае проще контролировать потребление энергии. Если согласитесь на это, то подбирайте автомат и счетчик с высокой защитой от влаги и пыли – не ниже класса защиты IP-55. При размещении в помещении допустима защита не менее IP-44, поэтому вы потратите меньше денег.

Для создания в частном доме электрической сети, желательно использовать не провод, а именно кабель. У них намного лучше и надежней изоляция, и по этой причине мягче требования по прокладке в помещении. Внутреннюю разводку нужно делать с заземлением, это новые требования и раньше не существовало электроприборов с трех контактными вилками.

Жилы в электрических кабелях изготавливают из алюминия или из меди. Конечно, алюминий стоит намного дешевле, но и используют его редко – этот металл нередко ломается, с ним работать сложно. Кроме того внутри деревянных домов его применять нельзя.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

  • Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
  • Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
  • Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
  • Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
  • Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Оболочка кабелей

Требования к виду оболочки кабеля, существуют только при создании электрической сети для деревянных построек, в них необходимо использовать двойную (ВВГ) или тройную (NYM). В зданиях из материалов безопасных в пожарном отношении, можно укладывать кабеля с любой изоляцией.

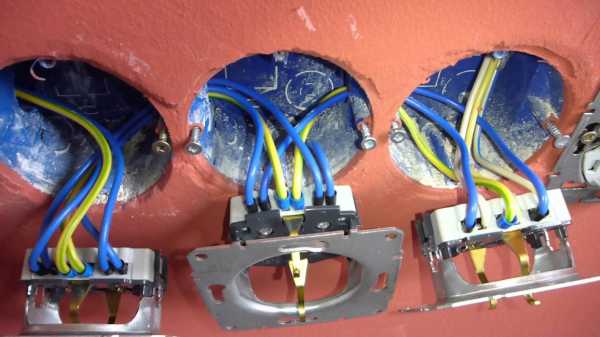

Подключение розетки и выключателя

Основное в этом вопросе, чтобы на ней не было повреждений, наплывов, трещин. Для страховки, можно использовать провод с усиленной защитой. Это может быть к месту во влажных помещениях (баня, ванные комнаты, бассейны).

Читайте также:

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

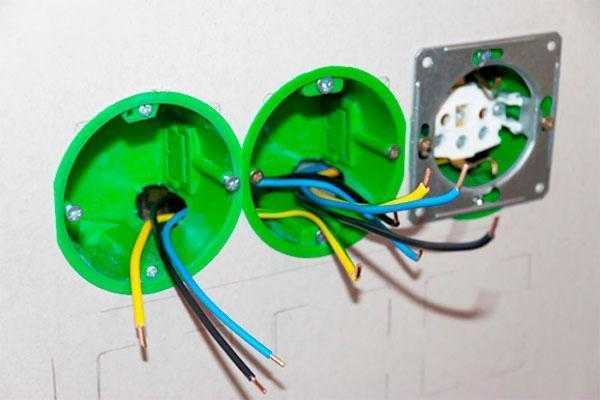

  • (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
  • (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

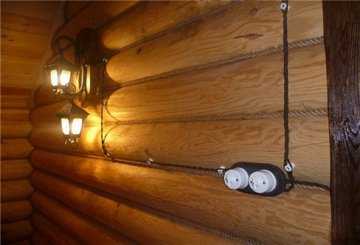

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.

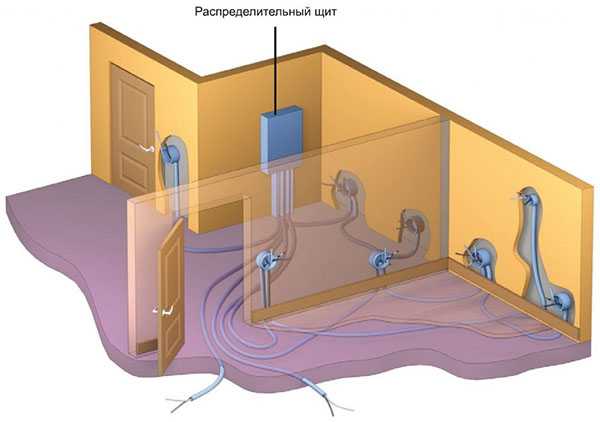

Самостоятельная укладка проводки

В наше время в основном используют скрытую проводку, для ее устройства в стенах делают специальные каналы – штробы. Когда кабель будет уложен и закреплен, штробы заделывают шпаклевкой до уровня поверхности всей стены. Если впоследствии на стены будут крепиться ГВЛ, гипсокартон и т.п., то нет необходимости пробивать штробы. В этом случае кабель просто размещают в пустоте между отделочным материалом и стеной, но их защищают гофрированными рукавами.

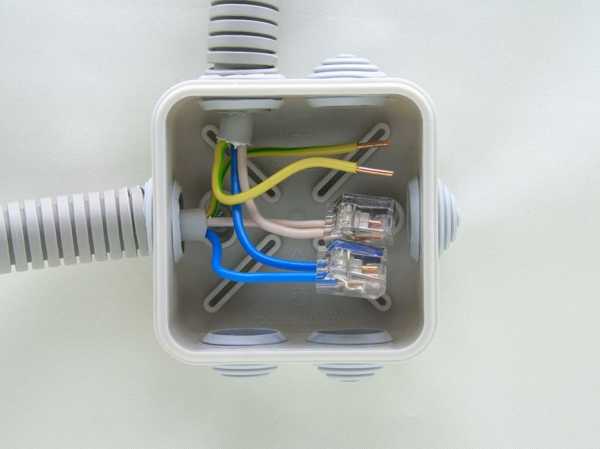

Распределительная коробка

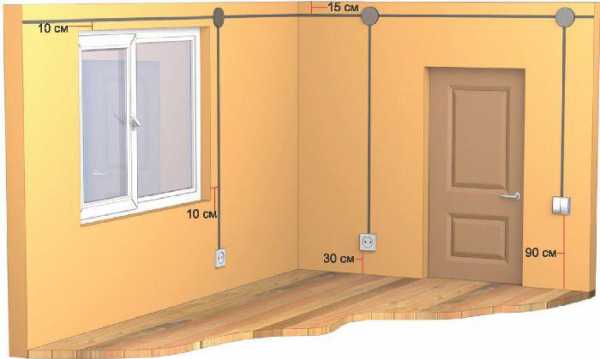

При укладке проводки не забывайте, что электропроводка разводится внутри здания по определенным правилам:

  • Кабеля укладывают только горизонтально или вертикально, не допускаются укладка наискось и любое округление углов
  • Места соединений необходимо размещать только в распределительных коробках
  • Переходы над дверями можно делать не ниже 2,5 м, от них кабель проводят к выключателям или розеткам

Нужно составить план укладки электрической трассы, и сохранить его на будущее. Он обязательно потребуется при ремонте проводки или во время перепланировки помещения. К нему необходимо будет обращаться, при необходимости вбить длинный гвоздь или проделать отверстие.

Главное при этих работах – не пробить оболочку кабеля.

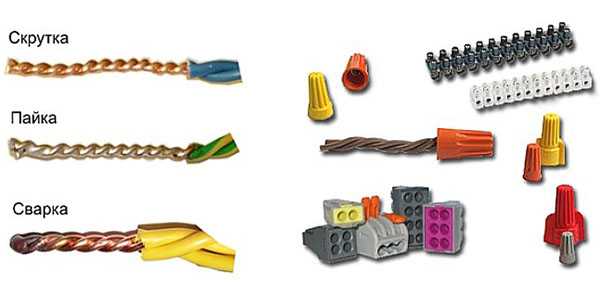

Как соединяют проводку

Соединение проводов

В основном все неприятности с электропроводкой случаются в результате некачественного соединения проводов.

Есть несколько самых распространенных способов:

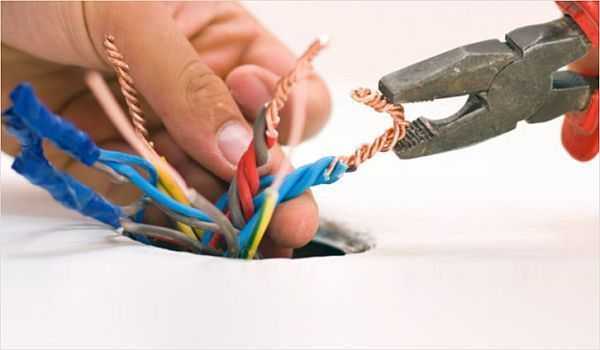

  • (Скрутка) Провода соединяют вместе, сложив 2 оголенных провода и скручивая вместе, так можно соединять только проводку из одного металла. Алюминий и медь соединять скрутками категорически запрещено. Сверху полученное соединение изолируют термоусадочной трубкой или обычной изоляционной лентой. Если вам необходимо 100% надежный контакт, с минимальными потерями, то полученную скрутку необходимо хорошо пропаять;
  • (Клеммная коробка) Это соединение производят с помощью винтовых креплений закрепленных в пластиковом корпусе.  Провод, очищенный от изоляции вставляют под металлическую планку, и зажимают винтом. Этот самая надежная разновидность соединения в наше время;
  • (Пружинные соединительные колодки) Контакт в них обеспечивается специальной пружиной, которая прижимает оголенный провод.

Не существует соединений надежней пайки и сварки, если можно их использовать, то с местами контактов разных проводов, проблем никогда не будет.

Закончив укладывать электропроводку по зданию, проверив все участков, вызывают специалистов электроснабжающей организации. Они проверяют качество работ, и дают акт испытаний.

8.9 Общий Балл

Мы постарались составить объективный и профессиональный рейтинг. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Актуальность информации

8.5

Доступность применения

9

Раскрытие темы

8

Достоверность информации

10

Добавить свой отзыв

krrot.net

Разводка электропроводки в частном доме

Первое о чем стоит сказать это то, что прокладывать электропроводку самостоятельно довольно опасно. По статистике более 70% пожаров в частных секторах случаются из-за допущенных ошибок во время монтажа проводки. При сомнениях и отсутствии базовых знаний о том, как сделать разводку электропроводки в доме, лучше вовсе довериться специалистам или хотя бы проводить работы с опытным помощником.

Электрическая проводка помещения изначально должна быть тщательно спроектированной и перепроверенной перед началом монтажных работ.

Стоит отдавать себе отчет в том, что цена ошибки, когда речь идет об электричестве, слишком высока. Всевозможные монтажные погрешности при дальнейшей эксплуатации могут привести к серьезным последствиям.

Пошаговый план действий

В целом весь процесс электрификации частного дома можно разделить на следующие пункты:


  1. Создание чертежа прокладки со всеми условными обозначениями отдельных компонентов проводки.
  2. Прокладывание проводов в стенах или на них.
  3. Монтаж щита, коробов распределителей, а также розеток и выключателей.
  4. Соединение контактов всех элементов.
  5. Тщательная проверка правильности соединений, тестирование, и ввод проводки в эксплуатацию.

По большому счету, в самостоятельном монтаже электропроводки нет ничего сверхсложного. Важно лишь правильно подобрать провода с учетом возлагаемой на них нагрузки и не забыть об устройствах защиты.

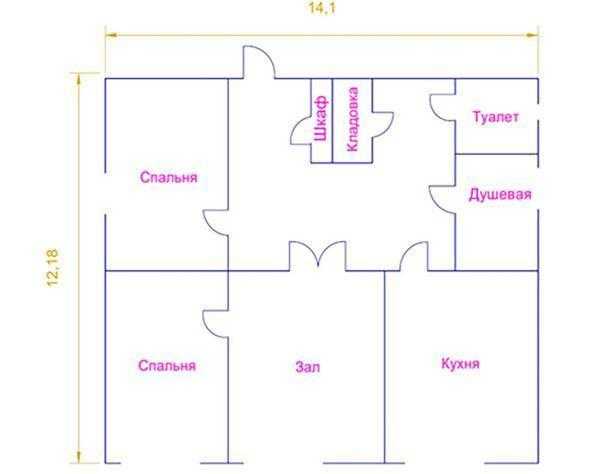

Чертеж плана электропроводки

В первую очередь, перед началом прокладывания проводов, следует сделать подробный чертеж схемы разводки проводки в частном доме. Это нужно для понимания масштабов дальнейшей работы и облегчения процесса монтажа.

При создании чертежа будет проще решить, как поступить при прокладывании провода в проблемных местах. К примеру, иногда возникают ситуации, когда проводники трудно перенести на безопасное расстояние от водопроводных или отопительных труб, а допускать даже потенциальной возможности попадания воды на электрические провода нельзя.

Никогда не стоит располагать провода в углублениях стен диагонально. Возможно, это позволит сэкономить некое количество материала, но значительно осложнит всю работу. По негласным правилам, проводка прокладывается только по вертикали или горизонтали.

Составленный план со всеми возможными дальнейшими изменениями лучше всего оставить, а не выбрасывать. Поскольку рано или поздно он может понадобиться во время ремонта.

Подготовительные работы

После создания чертежа, для удобства на стену можно перенести линии прохождения проводов и начинать дальнейшие работы. Важно определиться какого именно типа будет проводка – закрытого или открытого.


Закрытый тип проводки

Несмотря на трудоемкость монтажа, закрытая разводка электропроводки в частном доме наиболее популярна, поскольку утопленные в толщине стен провода не требуют какого-либо дополнительного декорирования.

Работа по созданию скрытой проводки весьма пыльная. Много придется работать болгаркой и перфоратором, но зато после окончания монтажа все провода будут аккуратно скрыты под слоем штукатурки или цементного раствора.

Открытый тип электрификации

Сделать открытую проводку гораздо проще и быстрее. Провода укладываются в специальных трубках и каналах для кабелей. Все приспособления, которые предусмотрены для монтажа открытой проводки, выполняются из несгораемой или самозатухающей пластмассы.

Стоит помнить, что при разводке электропроводки в частном деревянном доме своими руками, выбирается именно открытый тип монтажа. Пытаться прокладывать провода внутри древесины запрещено.

Подбор проводов

Немаловажно правильно подобрать провода для монтажа. Для этого следует учитывать возлагаемую на них нагрузку. Расчет электропроводки в частном доме своими руками в целом несложен. Чаще всего все потребители энергии разбиваются на группы с приблизительно равной мощностью, а провода подбираются с одинаковым сечением.

Провод можно приобрести алюминиевый или медный. Несмотря на то, что стоимость алюминиевых проводов ощутимо ниже, чем медных, такая проводка сейчас используется крайне редко. Это связано с тем, что бюджетные аналоги значительно жестче и более ломкие. Работать с медными проводами гораздо проще. Их легко сгибать, прокладывать в трубы и каналы, не боясь надлома.

Не стоит пытаться комбинировать алюминиевые и медные провода в одной сети, поскольку высока вероятность перегрева места контакта. Подобное допустимо лишь при частичной замене проводки в старых домах, где, как правило, применялись именно алюминиевые проводники.

Для подключения и разводки электричества в частном доме желательно применять двухжильные и трехжильные провода одного типа. Через первые питаются осветительные приборы, а вторые служат для подачи напряжения в розетки с заземлением.

Лучше всего в частном доме применять провода ВВГ или ПВГ с сечением жил 2.5, 4 и 6 мм2, которые обвернуты двойным изолирующим слоем.

Заземляющий контур

При монтаже электропроводки в частном доме немаловажно позаботиться о безопасности жильцов. Основным элементом, который обеспечивает безопасность при эксплуатации электрооборудования – заземление.

Помимо отвода на грунт заземляющий контур должен иметь устройство защитного отключения (УЗО). Оно располагается непосредственно в щитке. Само заземление представляет собой массивные металлические предметы, забитые в грунт.

Не стоит пренебрежительно относиться к заземлению. В ряде случаев оно способно спасти жизнь человеку.

Коммутация проводов

Соединение проводов осуществляется с помощью пайки, скрутки, или при использовании специальных зажимных колодок. На сегодняшний день последний способ наиболее популярен, поскольку значительно упрощает монтаж электрических кабелей. Скрутка также допустима, но только при использовании однотипных жил.

Самый надежный метод соединения, это пайка, но в тоже время, это и самый сложный способ.

Все коммутации обязательно должны быть в специальных распределительных коробах. Оставлять единичные или множественные соединения в открытом виде запрещено даже при дополнительном изолировании.

Подключение розеток и освещения

Когда дошла очередь к подключению розеток, выключателей, и осветительных приборов самое важное это правильно соединить все провода не спутав их. Желательно располагать фазу и ноль во всех розетка одинаково. К примеру, фаза справа, а ноль слева.

Перед подключением к электросети рекомендуется проверить сопротивление изоляции каждой отдельной линии при помощи мегаомметра.

Щит распределения

Самый сложный этап в электрификации это подключение распределительного щита. На него подается вводной силовой кабель, от которого происходит распределение ответвление проводки по всем отдельным комнатам строения. Важно понимать то, что малейшая ошибка в схеме электропроводки в щитке частного дома обязательно спровоцирует серьезную проблему.

Работу со щитом лучше всего доверить специалисту по электроснабжению. Здесь крайне важно внимательно произвести все необходимые соединения.

Проверка безопасности

Для того чтобы проверить правильность всех соединений и удостовериться в безопасности проводки лучше также обратиться к опытному электрику. Для введения в эксплуатацию потребуется пригласить рабочих электролаборатории для подписания разрешения к подключению к общей сети. Если сотрудники выявят нарушения, то после их ликвидации проверку придется проводить повторно.

В завершении темы стоит сказать, что в целом монтаж электропроводки в частном доме несложен. Однако крайне важно осознавать опасность, которую представляет собой процесс электрификации с множественными нарушениями и незнанием основ электробезопасности. Все работы лучше проводить в компании со специалистом.

Электропроводка в доме своими руками — видео


glav-dacha.ru

монтаж своими руками, как сделать, пошаговая схема

Самостоятельная прокладка новой электропроводки требует грамотного подхода и аккуратности. Перед началом непосредственного монтажа чертится схема электропроводки. В частном доме это особенно актуально, так как ошибки при прокладке способны привести к пожароопасной ситуации. Нарисованная схема электроснабжения поможет быстро и точно устранить возникшие в будущем повреждения или провести модернизацию домашней сети.

Требования к проводке в частном доме

Электропроводка выполняется в виде объединения проводов и кабелей, а также их креплений и сопутствующих защитных элементов. Монтаж её допускается выполнять как открытого, так и закрытого типа. Открытого типа проводка прокладывается по поверхности стен, потолков или пола с использованием: тросов, роликов, рукавов. Скрытая электропроводка укладывается в середине различных элементов дома: под полом, в стенах, подвесных потолках или в других монолитных объектах.

Монтаж электропроводки в частном доме своими руками выполняется совсем несложно, если существует чёткая принципиальная схема. При этом все работы проходят намного быстрее и вероятность допуска ошибок меньше. Перед тем как приступить к планированию и составлению схемы, необходимо знать, какие требования предъявляются к монтажу.

Перечень требований устанавливается специальными правилами ПЭУ (правила эксплуатирования электроустановок), которые обязательны для исполнения. Вот основной список:

  • электропроводка на объекте выполняется из проводников с изоляцией, препятствующей горению;
  • монтаж проводов происходит в трубах, металлических рукавах, пластиковых коробах, гофрированных трубках;
  • при использовании металлических каналов, создаётся надёжное их соединение друг с другом;
  • металлические части, участвующие в монтаже, следует непременно заземлить для защиты от изоляционного пробоя;
  • соединения и ответвления проводов выполняются в специально подготовленных местах с простым доступом для ревизии;
  • все соединения проводников происходят при помощи обжимного инструмента, паяльных работ, а также прижимов с использованием винтов или болтов;
  • места соединения и ответвления проводов не должны подвергаться механическому воздействию, вызывающему порыв или излом;
  • части электропроводки, содержащие металл, защищаются от различных факторов среды;
  • цветовое сочетание жил кабеля должно совпадать для однотипных жил;
  • номинальная мощность провода и электрической фурнитуры не должна быть менее 15% от максимальной нагрузки подключённых к нему потребителей;
  • кабель прокладывается с соблюдением вертикали и горизонтали без изгибов.

Этапы выполнения электропроводки

Соблюдение всех требований обеспечит правильность выполненной электропроводки в доме своими руками. Пошаговую схему составления плана можно представить в виде таких операций:

  • выбор материала и его количество;
  • чертёж схемы монтажа;
  • прокладка и установка всех частей электропроводки;
  • проверка работоспособности.

Самостоятельно выполнить пункты несложно. Но перед тем как правильно провести проводку в доме, понадобится выполнить подготовительный этап. Он включает в себя определение мест, в которых будут расположены точки подключения электроприборов и светильников, их количество.

Выбор материалов и способ монтажа

Энергоснабжающая компания подаёт электроэнергию по проложенным линиям с использованием столбов и опор или по силовому кабелю, зарытому в земле. От общей линии происходит ответвление кабеля на электрощит, расположенный на территории частного владения. Ответвление выполняется двухпроводным или трёхпроводным проводом. Соответственно, используется линия двухфазная или трёхфазная. Чаще отводится кабель, содержащий фазу и ноль. На конце этой линии устанавливается электросчётчик. Важно знать, что линия до счётчика полностью принадлежит энергоснабжающей компании, и выполнять какие-либо операции с ней запрещено.

Дальнейшая прокладка линии выполняется уже силами хозяина домовладения самостоятельно или электриком. Сама линия может быть проложена открытым или скрытым видом.

Проводка открытого типа выполняется по поверхности в видимом виде, что одновременно является как недостатком, так и преимуществом. Достоинство в простоте прокладки, свободном доступе к любой части электросети, а недостаток — плохая защищённость от механических повреждений. Кабель, прокладываясь по поверхности, крепится через изоляторы, напоминающие собой грибок. При этом конструкция розеток, выключателей, распределительных коробов используется накладного вида. Для защиты от повреждений и обеспечения электробезопасности применяются пластиковые короба. Они образовывают канал, в который и укладывается кабель.

Скрытая проводка располагается в выполненных, а после прокладки кабеля заштукатуренных, штробах. Спрятана в напольной стяжке или за фальшь панелями. Электрофурнитура используется внутреннего исполнения. Сам провод, если не прокладывается в бетонной или кирпичной стене, укладывается в металлорукаве. Недостаток в том, что при повреждении провода придётся извлекать его из монолитных конструкций. Возможно, использовать и комбинированный метод, одни участки делая скрытыми, а другие наружными. Обязательными частями электропроводки в доме будет:

  1. Электрический щиток.
  2. Автоматический выключатель.
  3. Точка подключения электроприбора.
  4. Выключатель.
  5. Распределительная коробка.
  6. Кабель.

Электрический щиток устанавливается такого размера, чтоб в него поместились все вводные элементы. Автоматический выключатель предназначен для быстрого разрыва провода при возникновении аварийной ситуации на линии. Основная его характеристика — значение номинального тока. На сколько ампер понадобится автомат в доме, вычисляется путём суммирования мощности всей планируемой нагрузки, которая может быть включена одновременно в цепь.

При подборе автомата учитывается не только мощность подключаемых приборов, но и качество, а также сечение проложенной электропроводки. Несоответствие сечения кабеля, который будет использоваться для разводки электричества, может привести к его перегреву, в результате чего произойдёт короткое замыкание и пожар.

Сечение провода характеризуется величиной тока, которую он пропускает через себя без ухудшения своих электрофизических свойств. Например, медный провод сечением 1,5 мм/2 выдерживает продолжительную токовую нагрузку в 19 ампер. Поэтому применять автомат на 20 A при таком сечении нельзя, понадобится на 16А.

Распределительная коробка имеет вид пластикового контейнера с крышкой, по бокам которой выполнены отверстия для ввода кабеля. Основная её характеристика — размер и качество материала её изготовления. Выключатели и розетки рассчитываются на ток, не превышающий значения подключённых к ним приборов.

Построение схемы

После выбора материалов и расположения точек подключения электроприборов выполняется чертёж электрической схемы. Лучше всего использовать готовый план дома, на котором изображаются все элементы, участвующие в построении электрической сети.

Для упрощения разводки проводов потребители разделяются на группы, это также поможет распределить нагрузку и позволит сэкономить материалы. Если частный дом имеет много помещений, то на чертеже отдельно изображаются розеточные цепи и освещения. На схеме указывается следующее:

  1. Точки выхода линий с привязкой к поверхностям помещения. Это розетка, выключатель, светильник. В качестве привязки указывается как минимум два размера, например, от пола и края стены.
  2. Прокладка кабеля и установка элементов.
  3. Линии, соответствующие прохождению проводов. Для наглядности лучше выполнять разными цветами и подписывать назначение, марку и сечение закладываемого провода.
  4. Подключение группы к фазе.
  5. Обозначения линиями, за какую часть освещения отвечает определённая кнопка выключателя.

Уходящий со счётчика кабель выходит и коммутируется на щитке распределения. В нём устанавливается ряд автоматической защиты, состоящий из вводного автомата и однополюсных выключателей. В совершенстве каждая электрическая точка оснащается своим автоматом, но по затратам это не невыгодно. Поэтому создаются группы, на каждую из которых устанавливается свой предохранитель.

В середине группы расключение происходит следующим способом. Силовой провод, выходящий из автомата, разветвляется в коробке распределения на каждую электрическую точку. Такая точка представляет собой место, к которому коммутируется электрический прибор. При этом к розетке подводится провод с двумя или тремя жилами, и подключается она параллельно. Выключатель устанавливается последовательно в разрыв силового провода.

Провод с тремя жилами подразумевает заземление, выполненное по одному из трёх проводов. Присутствие заземление важно, так как на металлических корпусах электрических приборов есть разность потенциалов, например, на холодильнике, чайнике, нагревательном котле и т. д. Это напряжение может быть опасно для жизни в случае пробоя изоляции. Выполненное заземление устраняет эту проблему. Для этого в розетке предусмотрен заземляющий контакт. Фактически это непрерывная связь металлических частей электроприборов с землёй.

Заземление выполняется с помощью контура в виде треугольника, сваренного из толстого металла, имеющего равные стороны. Контур заземления размещается на расстоянии не более 1 метра от фундамента дома. К треугольнику с помощью болта прикручивается большого сечения провод, другой конец которого подключается к заземляющей планке в щитке.

Прокладка кабеля и установка элементов

После составления схемы и закупки материалов происходит монтаж. Главное, соблюдать технику безопасности и в точности следовать начерченной схеме. Вначале по поверхностям стен и потолков проводятся линии, соответствующие прокладке провода. Затем размечаются местоположения электрофурнитуры. При скрытой проводке выполняется: штробление, подготовка углублений для розеток, выключателей, места для щитка. При наружном исполнении на равном расстоянии крепятся держатели кабеля и проделываются отверстия для крепежа накладной фурнитуры.

После прокладки и закрепления кабеля собирается щиток. Для этого на din рейку устанавливается вводный автомат и на каждую группу линий автоматические выключатели. При необходимости добавляется УЗО или вместо вводного ставится дифференциальный автомат. Это такой вид выключателя, сочетающий в себе одновременно функции автоматического выключателя и УЗО. В щитке также устанавливается планка заземления и нулевая.

После установки всех элементов в щитке подсоединяются провода. Общепринято для фазового провода применять коричневый цвет, синий для нулевого и жёлто-белый цвет для заземления. Все соединения происходят с помощью зажимов устройств. В распределительной коробке провода соединяются методом скрутки с дальнейшим изолированием или с помощью зажимов, в розетках и выключателях согласно их устройству.

Проверка на работоспособность

После того как сделана проводка в доме своими руками или с помощью специалиста, её необходимо проверить. Для этого с помощью мультиметр, в режиме прозвонки проверяют целостность проводки, отсутствие короткого замыкания в розетках и выключателях, работоспособность автоматов.

Только после успешной проверки соединяется вводный автомат с клеммами счётчика для подачи в систему электроэнергии. Если есть возможность, то обязательно при подключении отключается автомат, стоящий перед счётчиком. Следует помнить, что напряжение 220 вольт опасно для жизни и работа с ним требует допуска и знаний по защите, поэтому на заключительном этапе лучше пригласить электрика.

220v.guru

Разводка электропроводки в частном доме

Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме  — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

Разводка электропроводки в частном доме может быть сделана своими руками

План действий

Содержание статьи

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

  • Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить щиток, завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.  Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего придется вкладываться в стандартные 5 кВт — самый распространенный лимит элекмтричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу  и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т.п.).  По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки щитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должне находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО  ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт, входной автомат ставят на 25 А. Соответственно подбирается и счетчик. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так  электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и  использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключеных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых  в лотки, пустоты, каналы, столбце «220 В» находите  ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Подробнее о том, как собрать электрический щиток своими руками читайте тут.

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

  • Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
  • Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте тут.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

  • прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
  • все места соединений должны быть сделаны в монтажных распределительных коробках;
  • горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

  • Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

    Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

  • Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

    Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

  • Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.



stroychik.ru

С чего начать монтаж проводки в доме своими руками: схема, инструменты

В последнее время капитальное и дачное строительство стало весьма популярным. Многие домовладельцы предпочитают создавать дом своей мечты собственноручно, не прибегая к услугам фирм.

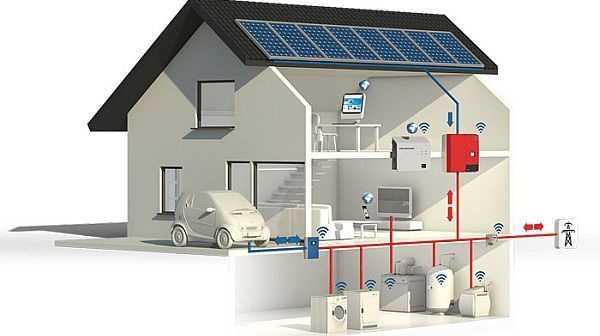

Без электричества жизнь современного человека немыслима. Поэтому электрообеспечение жилища – первоочередная задача домовладельца.

Люди, решившие построить дом своими руками, сталкиваются с необходимостью его электрификации. Также бывает, что в существующем жилье электропроводка в очень плохом состоянии и подлежит замене.

Мы рассмотрим все нюансы подключения жилища к электросети, монтажу электропроводки разных типов, подробно изучим распространенные ошибки во избежание их на практике. Также в статье будут указания по вводу проводки в эксплуатацию и рекомендации по популярным вопросам.

Общие правила подключения к электросети

Вне зависимости от того, желаете вы подключить в сети новый дом, или восстанавливаете электрообеспечение в старом (например, при полной смене проводки), вам придется претерпеть немало бюрократических процедур. Для получения разрешения требуется:

  • Оформление ТУ (технических условий). Для этого следует обратиться в энергосбыт вашего населенного пункта и ресурсоснабжающую организацию, ведающую электросетями вашего региона). Предварительно уточните, какой пакет документов потребует каждая из организаций вместе с заявкой. Также потребуется написать заявление по установленной форме.

  • Создание проекта. Его выполняет либо ресурсонабжающая организация, либо коммерческая фирма, имеющая соответствующую лицензию.

    Впоследствии вам будет необходимо согласовать проект с тем организациями, куда вы подавали заявку на подключение дома.

  • Подключение объекта. Непосредственно монтажные работы обычно проводит энергоснабжающая организация.

    Если же подключали дом не они, потребуется предоставить туда копию лицензии (разрешения на выполнение определенных работ) той фирмы, которая производила монтаж и полный перечень проведенных работ.

  • Приемо-сдаточные испытания. Элементы электрической установки нуждаются в испытании, которые проводится силами специальной лаборатории. По завершении процедуры лаборатория выдает протокол, где содержатся данные о параметрах оборудования и заключение о пригодности его к эксплуатации.
  • Поверка и опломбирование. Электросчетчик должен быть поверен и опломбирован энергосбытом. Там же выдается разрешение на дальнейшую эксплуатацию прибора учета.
  • Заключение договора. В заключение всех указанных процедур необходимо предоставить пакет документов в ресурсоснабжающую организацию, получить разрешение на пользование ее услугами и заключить договор, по которому будет снабжаться электричеством объект и производиться оплата за потребленный ресурс.

Составление схемы электропроводки

Начать монтаж проводки в частном доме своими руками лучше всего с принципиальной электрической схемы. Это значительно облегчит дальнейшие расчеты расходных материалов и определение мест установки силовых элементов.

В схему проводки должны быть включены элементы:

  • Подвод от ближайшей опоры до вводного электрощита
  • Электросчетчик
  • Вводное УЗО/выключатель
  • Внутренний электрощит с группами потребителей:
    • Розеточная группа
    • Освещение
    • Силовая группа (силтьноточная бытовая техника (бойлер, стиральная машина, станки)
    • Хозблок (гараж, подвал)

Схема, как правильно провести и сделать электропроводку в частном доме своими руками:

На каждую из этих групп устанавливаются отдельные УЗО/автоматы.

Также при составлении схемы нужно иметь общий план дома, на котором отметить направление прокладки кабелей и места установки розеток и выключателей.

Хорошо, если проводка будет иметь два отдельных контура. Тогда можно будет отключить один для ремонта, а от второго запитать необходимое осветительное или паяльное оборудование.

На основании этих данных строится принципиальная схема, рассчитывается общая длина кабеля, необходимое сечение в каждом случае, размещение силовых элементов, приборов учета, места ввода питающих кабелей.

Что потребуется

Давайте попробуем разобраться, как самому сделать и провести электропроводку в частном доме. Для того, чтобы провести в доме качественную электропроводку, соответствующую всем СНИПам и нормам безопасности, потребуются следующие материалы и инструменты.

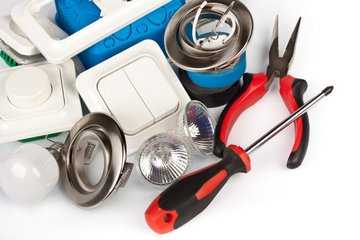

Расходные материалы

  • Электросчетчик
  • УЗО, автомат или дифавтомат
  • Кабель различного сечения (силовые, слаботочные, осветительные)
  • Ответвительные коробки

  • Клеммники (лучше брать безвинтовые)
  • Выключатели
  • Розетки
  • Алебастровая строительная смесь для фиксации кабеля в штробе
  • Подрозетники
  • Клей
  • Саморезы, шурупы
  • Короба для открытой проводки
  • Плинтуса, если провод будет прокладываться под ними
  • Электротехнический картон
  • Жестяные крепежные полоски или пластиковые крепежи

Необходимые инструменты

  • Штроборез (болгарка с алмазными дисками)
  • Зубило монтажное
  • Молоток
  • Ножницы для нарезки кабеля
  • Шпатель
  • Наждачная терка
  • Пассатижи
  • Рулетка
  • Нож
  • Шуруповерт

Кабель выбирается из расчета суммарной нагрузки. В среднем, это 0,5-0,9 квадратного миллиметра на 1 кВт мощности. Лучше всего использовать медный многожильный провод. Он лучше поддается скручиванию, эластичен, устойчив к кратковременным нагрузкам.

Количество кабеля можно посчитать, сделав замеры поверхностей в доме и прибавив с каждой стороны по 15 см на соединение элементов.

Количество розеток, выключателей и прочих элементов рассчитывается при составлении принципиальной схемы. Короба и коробки лучше брать из самозатухающих или негорючих материалов.

Скрытую проводку лучше проводить под плинтусом, а не в штробе. Такое положение кабеля исключает попадание в него сверлом или гвоздем при ремонтных работах, к нему есть доступ и возможна проверка или перекоммутация.

Видео, как правильно сделать и провести эл проводку в частном доме своими руками:

Пошаговая инструкция по монтажу

В разных домах рекомендуется разный тип проводки. В деревянных чаще всего делается электропроводка открытого типа, а в бетонных строениях с множеством технологических пустот – скрытого. Рассмотрим нюансы монтажа и проведения электропроводки в частном доме своими руками.

Открытая (наружная)

Часто используется в загородных деревянных домах. Может быть выполнен как в специальных коробах, под плинтусами, так и в «ретро-стиле», из специального кабеля и на фарфоровых изоляторах-креплениях, фиксирующих вертикальные элементы .

Чтобы провести в доме открытую электропроводку, нужно:

  • Рассчитать длину и сечение кабелей каждого типа: силового, осветительного и слаботочного
  • Создать электрическую принципиальную схему
  • Использовать плоский провод марок АПРВ, АПР, АППВ

  • Сделайте разметку трассы пролегания кабеля и крепления установочных элементов. Помните, что расстояние от дверей и окон должно быть не менее 10 см, от потолка – не менее 20 см. высота монтажа выключателей и розеток – около 80 см, но не более 150 от пола.
  • Закрепите кабель на стенах жестяными полосками или пластиковыми крепежами, исключив провисание.
  • Закрепите распределительные и установочные коробки
  • Коммутируйте соединения по схеме: заведите провода в коробки с запасом 70-100 мм и соедините их
  • Смонтируйте в местах, указанных на схеме розетки и выключатели
  • Подсоедините к ним провода

Закрытая

Монтируется несколько сложнее. Чтобы скрыть кабели в стенах, нужно:

  • Разметить стены при помощи разметочного шнура
  • С помощью болгарки прорезать в стенах канавки 2х2 см
  • Штроборезом вырезать места под установку распределительных коробок, выключателей и розеток
  • Установить коробки и подрозетники. Зафиксировать их асбестом или шурупами с дюбелем
  • Прогрунтовать канавки
  • Уложить в них кабель. Предварительно его нужно разрезать на куски нужной длины
  • Закрепить его в канавке штукатуркой. Шаг крепления – около 40 см
  • Через 20-25 часов, когда штукатурка высохнет полностью, зачистить ее
  • Установить выключатели и розетки

Вот и все несложные шаги, требуемые для собственноручной электрификации жилища.

Пошаговая видео-инструкция, как провести электропроводку в частном доме своими руками:

Установка фурнитуры

В модной ныне ретро-проводке открытого типа фурнитура может быть самой разнообразной. Помимо выключателей и розеток, там применяются фарфоровые ролики-изоляторы. Крепить каждый из предметов фурнитуры следует на расстоянии:

  • Ролики-изоляторы: 10-12 сантиметров друг от друга
  • Провод витой одножильный – 1 сантиметр от стены
  • Розетки: не ниже, чем 35-40 сантиметров от пола и не ниже, чем 15 см от кухонного стола
  • Выключатели – от 50 до 150 сантиметров от пола

Нельзя устанавливать выключатели и розетки на одном уровне. Это правило относится и к электропроводке скрытого типа.

Правила безопасности, ошибки и способы их избежать

Иногда домовладельцы пренебрегают некоторыми нюансами или допускают по невнимательности ошибки, могущие серьезно повлиять на пожаробезопасность. Мы рассмотрим самые популярные из таких ошибок и способы избежать их.

  • Алюминиевые провода. Их ни в коем случае нельзя использовать. Они хрупки и могут обломиться при замене розетки или выключателя. Лучше заплатить дороже, но взять медные.
  • В скрытой проводке запрещено использовать многожильные провода. Клемма не очень хорошо держит такой кабель, поэтому создается точка постоянного нагрева. Это может привести как к порче розетки/выключателя, так и к пожару.
  • Не соединяйте между собой провода из разных металлов напрямую. Во избежание окислов делайте это только через клемму, чтобы устранить возможный контакт металлов.
  • Гидроизоляция. Нельзя пренебрегать ею в помещениях с повышенной влажностью: санузлах, кухнях, кладовых, террасах. Ее отсутствие может стать причиной удара электротоком.
  • Размечайте длину провода с максимальной точностью. Ставить скрутки на прямых участках, особенно, если не хватает 10-15 сантиметров, категорически запрещено!
  • Штроба под канавку. Ее глубина должна быть 2-2,5 сантиметра. Глубже заводить кабель нет смысла, а более мелкую канавку сложно заштукатурить.
  • Распределительные коробки. Они должны быть расположены практически под потолком. Это делается для удобства обслуживания проводки и во избежание путаницы кабелей различного назначения.
  • Пропилы под провод. Они должны быть строго вертикальны или горизонтальны. Возможная экономия кабеля при диагональной прокладке может привести к попаданию в него сверлом или гвоздем при ремонтных или отделочных работах в доме.
  • Сечение провода. Оно не должно быть слишком тонким. Тонкие провода не выдерживают повышенной нагрузки и отгорают. На розеточную группу оптимальное сечение – 2-2,5 мм, на осветительную – 1,3-1,5 мм.

Далее в видео опытный специалист расскажет, как самому выполнить проводку электричества в доме, с чего ее начать, и даже самый далекий от электрики человек сможет сделать это своими руками:

И немного о технике безопасности. Работайте с домашней электрикой только при выключенных пробках. Поражение током может привести к самым печальным последствиям.

Проверка и ввод в эксплуатацию

После полного монтажа электрической проводки вам необходимо установить все запланированные автоматы, УЗО и электроприборы. После этого смело приглашайте специалиста из энергонадзора для проверки и введения в эксплуатацию электрооснащения вашего дома.

Приемо-сдаточные испытания вашего объекта должны завершиться выдачей положительного заключения о безопасности проведенного электромонтажа, возможности дальнейшего использования оснащения. С «Актом допуска на подключение» вам надлежит обратиться в энергоснабжающую организацию. На этом основании она должна подключить ваш объект к опоре и составить договор об оказании услуг.

Не стоит экономить на расходных материалах и инструментарии – ведь в будущем качественно сделанная работа станет залогом вашего спокойствия и комфорта.

Сделать в доме электропроводку собственными силами – дело несложное, но требующее внимательности и скрупулезности. Если вы подойдете к этому делу ответственно, проводка прослужит вам многие годы и будет гарантированно безопасной.

elektrik24.net

Разводка электропроводки в частном доме своими руками

Автор этой статьи 30 лет назад построил дом и разводку электропроводки сделал самостоятельно. Исходя из 30 летнего опыта эксплуатации электропроводки, можно сделать вывод об ошибках, допущенных при ее обустройстве.

Главный вывод такой: если вы сделали разводку проводом необходимого сечения, а лучше, чтобы сечение провода было с запасом, правильно определили и установили средства автоматической защиты, то неисправности электропроводки происходят, в основном, только из-за контактов, контактов в розетках, в распределительных коробках и т.д. Мне пришлось поменять все розетки в доме. В распределительных коробках соединения я сделал пайкой, это оказалось правильным решением. Все, остальное исправно функционирует до настоящего времени.

Разработка разводки для частного дома — задача не сложная, но и слишком простой назвать ее нельзя. Эту важную работу я предлагаю сделать с помощью последовательных, простых шагов. Это позволит спроектировать безошибочную, добротную, безопасную схему электропроводки.

Предлагаемая методика разработки электрической схемы проста и может использоваться и для вновь построенного дома, так и при капитальном ремонте квартиры при реконструкции электропроводки.

Подготовка к разработке электрической схемы

Что необходимо для разработки электрической схемы:

  • линейка, хорошо, если у вас будет еще и трафарет для зарисовки различных фигур,
  • фломастеры разных цветов или ручки с разноцветной пастой,
  • кроме того, понадобятся листы бумаги для чертежей и эскизов.

Эту же задачу можно выполнить быстрее с помощью компьютера, если вы можете работать в Автокаде или другой программе, где можно рисовать и чертить.

У вас есть план вашего дома, начнем с того, что мы начертим в масштабе упрощенный план. На рис. 1 пример упрощенного плана, у вас будет, естественно, другой.

Рис. 1 Упрощенный план дома:

Вы начертили свой план, в котором, как и на рис. 1 ничего внутри помещений еще нет, но скоро будет. Размеры на плане в метрах. Вот этот «пустой» план надо скопировать на ксероксе или распечатать на компьютере в 4 — 5 экземплярах, если вы будете рисовать остальное вручную.

На одном из экземпляров плана можно обозначить, где и какое помещение находится в вашем доме. (См. рис. 2)

Рис. 2 План расположения помещений:

Определение мест установки электрооборудования и розеток и выключателей

Следующим этапом будет общее собрание будущих жильцов этого дома, где они обсудят и утвердят расстановку мебели в помещениях, состав и расположение электрического оборудования. После собрания на скопированном экземпляре «пустого» плана, в каждом помещении:

  • Расставляем мебель, на рис.3 зеленым цветом отмечены шкафы (17), кровати(16), диван(17). Это необходимо, чтобы выбрать места установки розеток там, где мебель не будет закрывать их.
  • Затем размещаем все стационарное электрооборудование (на рис. 3 закрашено коричневым цветом).
  • И только после этого, выбираем место установки розеток и выключателей (на рис 3 закрашены желтым цветом).

Рис. 3 План установки электрооборудования и электроустановочных изделий.

На плане учтено все стационарное электрооборудование. Переносные электроприборы утюг, электрочайник, миксер и многое другое не учтены, чтобы не загромождать план, но для них нужны розетки, которые на плане присутствуют. Рис. 3 несет в себе много информации:

  • Мы определились с местами установки электроустановочных изделий розеток и выключателей.
  • Определили места установки электрооборудования.
  • На основании электрических характеристик оборудования можно подсчитать общую мощность электропотребления в каждом помещении.
  • Знаем необходимое количество розеток, выключателей и ламп освещения.

Подсчитываем какое количество получилось.

  • Лампа освещения 9 шт.
  • Выключатели 8 шт.
  • Розетки 12 шт.
  • Электрический щит 1 шт.
  • Электрический водонагреватель типа «Аристон» или другой 1 шт.
  • Стиральная машина 1 шт.
  • Холодильник 1 шт.
  • Посудомоечная машина 1 шт.
  • Электропечь с духовкой 1 шт.
  • Домашний кинотеатр 1 шт.
  • Компьютер 2 шт.
  • Розетки IP44, влагостойкие. 2 шт.
  • Розетка трехполюсная. 25A 1 шт.
  • Вытяжка. 1 шт.

Подсчитываем максимальную мощность потребления. Таблица №1:

№ Название электроприборов  Количество Шт. Мощность ватт  Суммарная мощность ватт  Сечение провода кв. мм.
1 Лампы освещения 9  100 900  1,5
2 Розетки свободные 16 А  6 700 Средняя мощность  на 1 розетку 4200 2,5 на каждую розетку
3 Электрический водонагреватель Розетка 16 А с защитой от влаги 1  1500  1500  1,5
4 Стиральная машина Розетка 16 А с защитой от влаги 1 2000  2000  1,5
5 Холодильник. Розетка 10 А  1 250 250 1,5
6 Посудомоечная машина. Розетка 16 А  1  2000  2000  2,5
7 Электропечь с духовкой, розетка 25 А  1  6000  6000  4
8 Домашний кинотеатр. Розетка 10 А  1 500 500 1,5
11 Компьютер. 2 розетки 10 А  2  500  1000  1,5
14 Вытяжка. Розетка 10 А 1  300  300  1,5

Итого: Максимальная мощность потребления — 18650

Разводка силовых кабелей

Разберемся как доставить электроэнергию от электрического щитка к электроприборам находящимся в каждом помещении.

1. Душевая комната.

Самым опасным помещением является душевая комната. Разводку электропроводки и подключение электроприборов в ванной или душевой комнате производят в соответствии с правилами для помещений с повышенной влажностью.

1.1 По правилам, в душевой должна быть скрытая электропроводка трехжильным медным кабелем с двойной изоляцией. Металлические кабельные каналы не допускаются.

1.2 Все электрооборудование и электроустановочные изделия должны иметь защиту от попадания в них влаги.

1.3 На каждый электроприбор душевой комнаты с электрощита протягивается отдельный трехжильный кабель.

1.4 Выключатель электроосвещения должен находится вне помещения.

1.5 Корпуса электроприборов заземляются.

1.6 В цепи питания душевой комнаты обязательна установка УЗО.

Номера электрооборудования душевой на плане (рис 3) (5) и (6):

5. Электрический электронагреватель 2000 ватт.

6. стиральная машина, мощность 2000 ватт,

подключаются от электрощита отдельными трехжильными медными кабелями с двойной изоляцией сечением 1,5 кв. мм. Электронагреватель и стиральная машина подключаются через две 16 А розетки (12) с защитой от влаги.

2. Кухня.

Номера электрооборудования на плане кухни (7), (8), (9), (14),

7. Холодильник 250 ватт,

8. Посудомоечная машина 2000 ватт.

9. Электроплита (4 конфорки) с духовкой. 6000 ватт подключается от электрощита отдельным 3 жильным с медными проводниками кабелем сечением 4 кв.мм. соединяется через трехполюсную 25 амперную розетку.

14. Вытяжка. 300 ватт.

Так как на кухне и любом помещении дома возможно подключение дополнительного электрооборудования каждое мощностью до 2000 ватт, остальные розетки в помещениях дома устанавливаю 16 амперные, подключаю каждую проводом сечением 2,5 кв. мм.

Рис. 4 План разводки силовых кабелей и места установки распределительных коробок.

№1, №2, №3, №4 на рис. 4 и рис. 5 – распаечные коробки.

В таблице № 2 приведены номера проводников кабелей, участки прокладки и их сечение. Таблица №2:

Номер провода кабеля Участки прокладки кабеля. Сечение провода кв. мм.
1, 2, 3 Эл. Щит (4) – Душевая – Розетка (12)- Водонагреватель (5) 1,5
4, 5, 6 Эл. Щит (4) – Душевая – Розетка (12) — Стиральная машина 1,5
7, 8, 9 Эл. Щит (4) – Кухня – розетка(13) — электропечь с духовкой 4,0
10, 11, 12 Эл. Щит (4) – Распаечная коробка №4-распаечаная коробка №3 4,0
13, 14, 15 Распаечная коробка № 4 –розетка в туалете (3) 1,5
16, 17, 18 Распаечная коробка № 3 – Розетки кухни (3) 2,5
19, 20, 21 Эл. Щит (4) – Распаечная коробка №1 4,0
22, 23, 24 Распаечная коробка № 1- Розетки спальни 2,5
25, 26, 27 Распаечная коробка № 1 – Распаечная коробка №2 2,5
28, 29, 30 Распаечная коробка № 2 – Розетки спальни и розетки зала. 2,5

План разводки проводов освещения

Разводка освещения производится отдельно от силовых кабелей. Провод освещения медный, двужильный, с двойной изоляцией, сечением 1,5 кв. мм. Рисуем план разводки освещения.

Рис. 5 План разводки освещения.

Обустройство электрического щита

Информация, которую мы получили в предыдущих главах позволяет нам скомплектовать электрощит. Это будет последним шагом перед черчением электрической принципиальной схемы.

Итак, начнем с перечисления того, что должно находится в электрическом щите.

1. Автоматический выключатель общий Q₁ 1шт. 100 А. Подсчитав общую максимальную мощность электроприборов во всех помещениях дома, определяемся с максимальным током главного автоматического выключателя, учитывая небольшой, необходимый, запас. Общая мощность у меня получилось 18,65 кВт, автомат должен быть на 100 А.

2. Однофазный электросчетчик на 100 А. 1 шт.

3. Защитная автоматика для помещение душевой:

3.1. Устройство защитного отключения (УЗО) QF₁ 25А ток утечки 30 миллиампер 1 шт.

3.2. Автоматические выключатели на 10А Q₂ и Q₃.

4. Защитные приборы для помещения кухни:

4.1. QF₂ УЗО 50 А, 30 ма 1 шт.

4.2. Автоматический выключатель Q₄ 30 А. 1шт.

4.3. Автоматический выключатель Q₅ 16 А 1 шт.

5. Защитные приборы для для остальных помещений.

5.1. QF₃ УЗО 32 А, 30 ма – 1 шт.

5.2. Автоматический выключатель Q₆ 25 А.

5.3. Автоматический выключатель Q₇ 10 А.

Эта схема электрического щита начерчена для примера. Вы же можете ее расширить, по своему усмотрению, например добавить количество автоматических выключателей и запитать розетки или освещение каждого помещения отдельно. В этом случае, если у вас будет неисправность в зале и отключится соответствующий автоматический выключатель, в остальных помещениях все будет функционировать. Все, можно рисовать принципиальную электросхему вашего дома, учитывая информацию вышеприведенных разделов, нумерацию проводов согласно талбицы №1 и комплектацию электрического щита.

Принципиальная электрическая схема

Принципиальная электрическая схема чертится на основании данных, которые мы имеем в предыдущих главах. В схеме вычерчивается каждый провод, ему присваивается номер, указывается цвет провода, показано подключение всех приборов электрического щита. Это будет полная принципиальная электрическая схема разводки вашего дома. После того, как вы ее начертите и согласуете, можно начинать обустройство электрики в вашем доме. В последствии принципиальную схему и все что вы нарисовали выше, подшейте в папку, она пригодится при ремонте или реконструкции электропроводки.

Я же рисовать полную схему не буду, потому что:

1. Она не будет использоваться у меня, а у вас будет другая, своя схема.

2. Для меня вполне достаточен объем информации приведенной в предыдущих главах, чтобы сделать разводку электропроводки в доме и затем, при необходимости, сделать ремонт.

Видео по теме «разводка электропроводки в частном доме»:

postroju-dom.ru

РубрикаДом

Добавить комментарий
