Фото пристройка к дому с ломаной крышей фото – Пристройка к дому с ломаной крышей фото

Ломаная крыша — 130 фото интересных решений и практичных советов по обустройству

На сегодняшний день к популярным и эффективным кровельным конструкциям можно смело причислить ломаную крышу. Чтобы возвести и обустроить подобную конструкцию потребуются определенные строительные навыки, умение точно выполнить основные расчеты.

Если разобраться в этом вопросе, то создание оригинальной и эффектной крыши окажется под силу, при этом удастся сэкономить бюджет на найме специалистов. А изучив многообразие фото ломаных крыш в сети, можно будет выбрать вариант для собственного дома.

Особенности ломаной крыши

Рассматриваемая конструкция считается превосходным вариантом при возведении дома с мансардой. Исходя из практических соображений, когда площадь участка невелика, но есть желание иметь дом с дополнительной полезной площадью, многие застройщики отдают предпочтение проектам домов с ломаной крышей. А высокие потолки в готовом доме способны дать ощущение свободного пространства.

По сравнению с обычной двухскатной и уж тем более односкатной крышей возведение ломаной будет более сложным процессом. Кроме того, такой вариант больше подходит для домов квадратной формы. Узкие и длинные строения с мансардой практически не пользуются популярностью среди частных застройщиков, но встречаются исключения.

Рекомендации по расчету кровельной конструкции

Количество расходуемого материала определяют, ориентируясь на геометрические особенности кровельной системы. Стоит уделить особое внимание чертежам ломаной крыши, детальная подготовка которых является неотъемлемым пунктом на пути к ее созданию.

Важно также выяснить показатели несущей способности стропил. От того, насколько точно будут произведены расчеты, зависит надежность и долговечность ломаной крыши.

Учесть нужно следующее:

• вес материала кровельного покрытия;
• нагрузку от всех изоляционных компонентов кровельного пирога;
• шаг стропил и обрешетки;
• вес обрешетки и контробрешетки;
• длину скатов от карниза до конька;
• угол наклона скатов;
• сезонные и возможные в будущем нагрузки.

Существует достаточное количество формул и специализированных программ, позволяющих произвести точные расчеты при наличии данных по всем вышеуказанным пунктам. В результате станет ясно, нужна ли будет корректировка характеристик стропильной системы.

Материалы

Как только расчет ломаной крыши будет произведен, можно приступать к следующему этапу – приобретению всех необходимых материалов. Во-первых, покупается брус соответствующих размеров для создания мауэрлата, установки стропильных ног, подкосов и т.д. Для обрешетки и контробрешетки приобретается обрезная доска.

Идеальным вариантом считается древесина хвойных пород, влажность которой не превышает 20%. Необходимо исключить содержащие крупные сучки бруски и доски. Следы от действий древоточцев, а также синие пятна говорят о том, что эта древесина непригодна для обустройства стропильной системы.

После доставки на участок, материал обрабатывается антисептиком. Дополнительно используют средства, предотвращающие гниение и антипирены. Последние необходимы для защиты от возгорания. Наносить их следует в два слоя, быстрее и удобнее применить распылитель, но можно использовать кисть.

Прежде чем приступить к непосредственному возведению кровельной конструкции, пропитанная древесина должна полностью высохнуть.

Из материалов также покупаются саморезы разной длины, крепежные пластины и уголки, болты с гайками и шайбами. Понадобятся гидро- и пароизоляционные пленки, утеплитель (как правило, это минеральная вата) и само кровельное покрытие.

Последовательность работ

Чтобы ответить на вопрос о том, как сделать ломаную крышу своими руками, необходимо иметь представление о последовательности шагов по ее возведению. Кратко обозначим их. Для начала необходимо закрепить мауэрлат – брус, который будет распределять по стене нагрузку от стропильных ног.

Далее устанавливаются сами стропила в соответствии с проектными чертежами. Ломаная крыша подразумевает два вида стропил – наслонные и висячие. Благодаря первым создается основа отвесного кровельного ската, к ним же крепятся верхние стропильные ноги, передавая тем самым нагрузку на мауэрлат. Верхние стропила соединяются с балками потолка мансарды, которые, по сути, являются затяжками.

Если проект предполагает установку подкосов и распорок, на следующем шаге монтируются именно они. На крайних стропилах, которые располагаются с торцов строения, обязательно устанавливаются дополнительные каркасы. Они послужат основой для фронтонов, обустройства дверных и оконных проемов.

На стропильные ноги прибивается обрезная доска, которая послужит опорой для листов утеплителя и для финишной отделки мансардного помещения.

Сверху закрепляется пароизоляционная мембрана. Далее между стропил укладывается минеральная вата, причем делать это нужно враспор. Затем идет гидроизоляционный слой кровельного пирога.

Поверх гидроизоляции набивается контробрешетка, создающая вентиляционный зазор, затем сама обрешетка. Финишный материал, например, металлочерепицу крепят к обрешетке при помощи саморезов. Работы ведут с нижней части крыши, а дойдя до висячих стропил, делают небольшой козырек над отвесным скатом.

На финальном этапе устанавливаются водосточные элементы. Готовая крыша при соблюдении технологии не уступит аналогам, выполненным с привлечением специалистов.

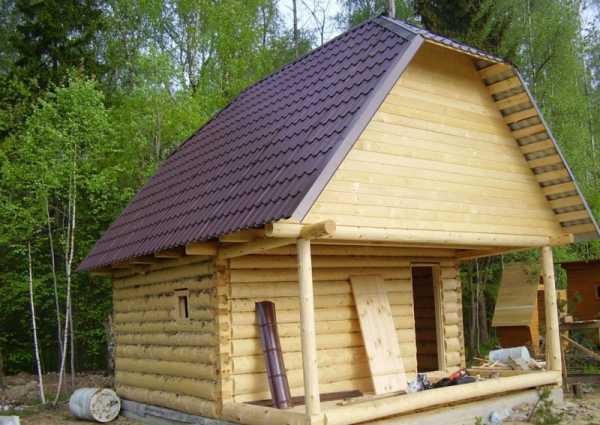

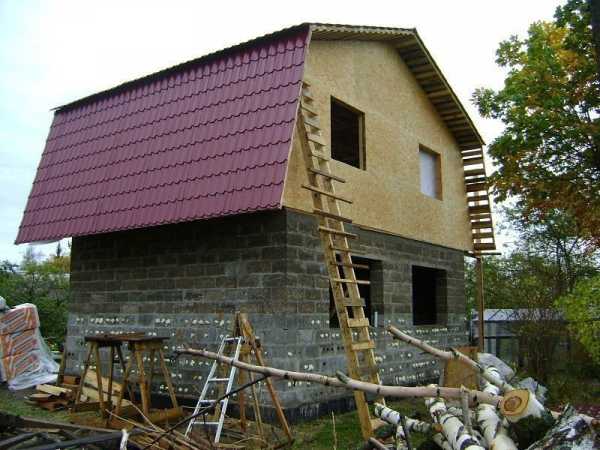

Фото ломаной крыши

Также рекомендуем посетить:

mojdominfo.ru

Примеры работ — Зодчий

В «Зодчий» обратились владельцы бревенчатой дачи 6х4,55 м. Дом стоял на ленточном монолитном фундаменте и имел мансардный этаж с ломаной крышей, укрытой гофрированным металлом. Со стороны входа располагались веранда 3х2,15м с террасой 3х2,15 м под односкатной крышей, тоже укрытые гофрированным металлом. Обе пристройки стояли на поверхностном опорно-столбчатом фундаменте. Хозяева решили увеличить полезную площадь дома, количество комнат в нём и в целом изменить облик своей дачи. Для этого технологи «Зодчего» разработали новый проект, а строители компании реализовали его, выполнив комплекс работ по достройке и реконструкции. Они демонтировали старые веранду и террасу, существующую крышу дома, перекрытия первого этажа и опорную балку, старую лестницу на мансарду и перегородки на первом этаже. Затем бригада частично перестроила дом. На первом этаже была увеличена высота пола, сделан выравнивающий и чистовой настил. Стены тоже были увеличены на 150 мм за счёт укладки в один ряд бруса (150х150 мм). Кроме того, строители выполнили выравнивающий каркас с утеплением и обшивкой стен вагонкой. В районе установки лестницы, ведущей на мансарду, старая обшивка была заменена на новую, вагонку. Монтаж вагонки производился по выравнивающей обрешётке. В процессе перепланировки на первом этаже установили новые каркасные утеплённые и также обшитые вагонкой перегородки, новую лестницу, окна и двери. На месте прежде демонтированных террасы и веранды, строители «Зодчего» возвели на новом опорно-столбчатом фундаменте, по каркасной технологии новые пристройки большей площадью – утеплённую веранду 3х3м с тепловым тамбуром 3х2м и террасу 3х1м с продолжением фронтона дома; установили окна, двери и входные ступени. Над всем домом по каркасной технологии был надстроен утеплённый полуэтаж, также с отделкой вагонкой и с установкой столярных изделий. В качестве кровли хозяева выбрали металлочерепицу с профилем «Монтерей», зелёного цвета. В результате проведённых работ дом не только обрёл новый облик. Его площадь увеличилась на 22 м2. В доме, на надстроенном этаже разместились две спальни с просторным холлом.

ПоказатьСкрыть

www.zod.ru

Пристройка к дому с ломаной крышей фото

Увеличить жилищную площадь в собственном доме можно за счёт особого вида крыша – ломаной. Всё чаще и чаще люди используют подобный приём и обустраивают мансардное помещение. Построить её немного сложнее, чем обычные односкатные или двускатные крыши http://arsprom.ru/ekaterinburg/catalog/metallocherepitsa/, так как она имеет множество углов. Но сделать это самостоятельно по силам каждому.

Под поверхностью ломаной крыши можно сделать хорошее помещение с высокими потолками. Обычно там обустраивают рабочие комнаты или комнаты для отдыха. Творческие люди предпочитают большую часть времени проводить именно там.

Видео. Строительство ломаной крыши своими руками

Громоздкость ломаной крыши велика, но понимая, что она позволит увеличить полезную площадь, все сложности кажутся плёвыми. Чтобы визуально сделать крышу немного меньше, нужно использовать материалы, окрашенные в определённые тона. Максимум выгоды можно извлечь из такой конструкции в случае, когда Ваш дом построен в виде квадрата. В продолговатых домах получить полезную площадь от ломаной крыши почти нереально. Напомним, что в предыдущей статье мы рассказывали как построить двухскатную крышу своими руками.
Расчет ломаной крыши

Каждая крыша может рассчитываться двумя способами:

• Расчёт геометрических показателей крыши (подобные уравнение может выполнить любой человек, окончивший начальную школу и знакомый с основами геометрии).
• Расчёт несущей способности стропильной системы крыши (считать подобную величину труднее, ведь нужно учитывать вес кровли, обрешетки, изоляции; возможную нагрузку снега и людей, которые будут проводить строительные работы; длину пролёта конёк-свес; углы скатов; шаг стропил).

После просчёта необходимо воспользоваться специальной программой и убедиться, что сечения деталей подходят к подобной кровле. Внешний вид крыши и мансарды можно визуализировать на компьютере.

Стройматериалы для крыши

После того, как Вы узнали, какое количество определённых материалов потребуется, нужно выбрать их тип. Для начала приобретите брус для мауэрлата, обрезные доски для ног, брусы для обрешётки. Подобные работы ведутся с хвойным деревом не имеющих синих пятен и сучков. Его влажность должна быть в пределах 20-22%. Все деревянные материалы перед началом работ нужно обработать растворами от гниения и возгорания.

Важно помнить некоторые рекомендации:

• Обрабатывать древесину желательно на улице либо в помещении с хорошим проветриванием. У работника должна быть маска и перчатки.

Пристрой к деревянному дому — все варианты пристроек

Раствор нужно распылять или наносить равномерно в два слоя.
• Качество древесины напрямую влияет на прочность крыши.

Кроме выбора древесины, определитесь со скобами крепления. Желательно, чтобы они были из хорошего металла.

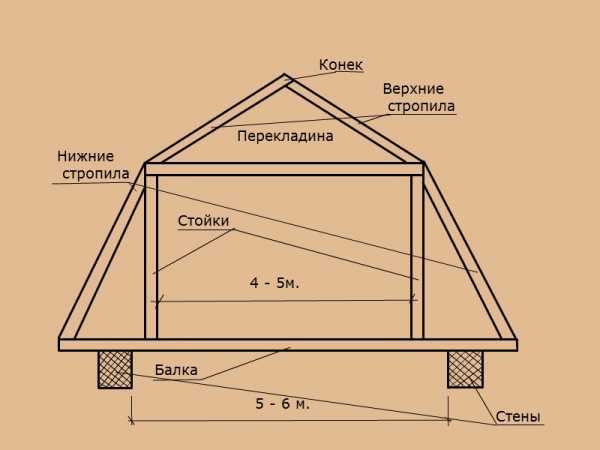

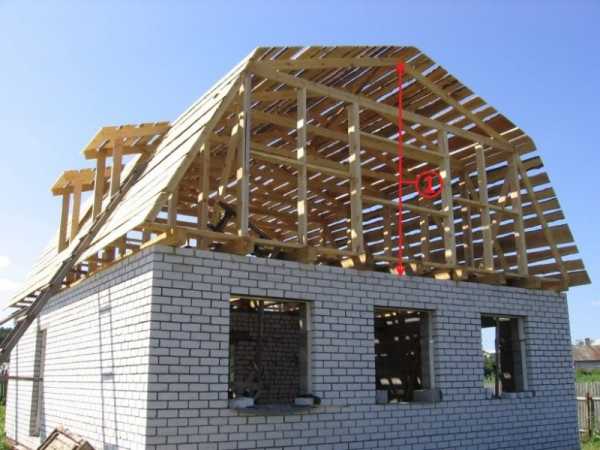

Устройство каркаса

• В качестве каркаса для стен ставятся вертикальные стойки на балки перекрытия.
• Друг с другом они связываются прогонами вверху.
• Прогоны являются одновременно потолочными балками.
• Нижние стропила по бокам служат наслонными, верхние – висячими.
• На бабках сделайте крепления с затяжками, чтобы придать крыше жёсткости.
• Установите подкосы и распорки.
• На торцах обустройте каркас для фронтонов.
• Произведите изоляционные работы.
• Смонтируйте обрешётку.

После, остаётся самое простое – уложить металлочерепицу. Так как форма крыши получилась необычной, то начинать нужно снизу. Стыки должны перекрывать друг друга, чтобы влага не стекала внутрь.

Комментариев: 0 | Категория: Строительство » Дом | Время: 2-08-2015, 07:22

Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Как сделать пристройку к деревянному дому?

astgift.ru

Как сделать односкатную крышу пристройки к дому своими руками | Школа ремонта

Односкатная крыша пристройки к дому имеет простую конструкцию, поэтому ее можно довольно быстро построить своими руками без особенных проблем и значительных затрат. О том, как сделать крышу, какие для этого могут потребоваться материалы и инструменты, и какова должна быть последовательность выполнения работ, мы расскажем более подробно.

Выбираем угол наклона крыши

Прежде чем приступить к работе, следует выполнить несколько предварительных действий. Во-первых, необходимо спроектировать крышу пристройки. Для это делается чертеж, в котором обязательно нужно определить угол наклона поверхности крыши.

Угол наклона — очень важная величина, которая оказывает влияние на долговечность и эффективность кровли. Правильно выполненные расчеты помогут качественно и быстро справиться с работой. Чем выше угол, тем больше материалов придется потратить на то, чтобы построить крышу пристройки.

Этот показатель подбирается с учетом преобладающих погодных условий в местности, где стоит дом. Чем больше выпадает в этом регионе осадков, тем большим должен быть угол. Благодаря этому вода и снег не будут скапливаться и разрушать поверхность крыши. В местности, где дуют сильные ветра, лучше выбрать небольшую величину угла.

Односкатная крыша пристройки к дому

Угол наклона тоже подбирается в зависимости от материала, из которого изготовлена кровля:

• черепица или шифер — минимум 22 градуса;
• рубероид — минимум 5 градусов при двухслойном покрытии, и 15 градусов — при трехслойном;
• профнастил — минимум 12 градусов;
• металлочерепица — 14 градусов;
• ондулин — минимум 6 градусов;
• мягкая черепица — минимум 11 градусов.

Как показывает практика, крыша пристройки к основному сооружению может иметь максимальный угол наклона, равный 45 градусам. Но выбирая показатель в промежутке между минимальными и максимальными, важно учитывать не только эстетику кровли, но и помнить о нагрузках, которые будут возникать при выпадении осадков или порывах ветра.

Неправильно выбранный угол наклона приведет к непредвиденным расходам денег на ремонт в случае падения пристройки.

Подбираем материалы

Традиционно односкатная крыша строится из деревянных брусьев, на которые укладывается кровельный материал. Дерево подбирается твердых пород, хорошо просушенное и обработанное защитными веществами от насекомых и атмосферных воздействий. Кроме того, все деревянные детали, из которых будет построена односкатная крыша пристройки, нужно пропитывать противопожарными средствами. Благодаря этому значительно увеличится срок эксплуатации стропил и балок конструкции.

Для того, чтобы возвести крышу пристройки, потребуются следующие материалы:

• брус для балок, стропил и опор;
• доска для обрешетки и обшивки торца и боковин;
• утеплитель и гидроизоляция;
• кровельные материалы.

О последних следует поговорить отдельно. Обычно крыша пристройки к жилому дому делается из того же материала, что и основная крыша. Но в случае, если такой возможности нет, кровельный материал подбирается исходя из финансовых возможностей владельца дома.

Материалы для крыши

Брус для стропил выбирается с размерами от 120х120 миллиметров и до 150х150 миллиметров. Они зависят от веса материала, который был выбран для кровли. Чем он тяжелее, тем толще должен быть брус. Также нужно взять «запас» на нагрузку в виде снега, дождя или ветра.

Для выполнения работ своими руками будут нужны инструменты:

• электрическая или ручная пила;
• электрическая дрель;
• шуруповерт;
• молоток;
• топор;
• нож;
• мебельный степлер;
• саморезы или гвозди;
• уровень;
• рулетка.

Гвоздями и саморезами запасаются из расчета, что на 1 квадратный метр поверхности потребуется 8-10 штук. А при покупке изоляционного материала и утеплителя для кровли нужно помнить, что к необходимому размеру нужно добавить еще 10-15%, которые пойдут на нахлесты, обрезку или стыковку материалов.

Количество стропил берется из того расчета, что устанавливаются они на расстоянии не более 1 метра друг от друга.

Выполняем строительные работы

В случае, когда не предусмотрен дом с пристройкой под одной крышей, необходимо, чтобы крыша дома выступала над пристройкой не менее, чем на 5 сантиметров. Нужно тщательно продумать, как привязать конструкцию к стене, иначе внутрь будет попадать дождевая вода или снег.

Стропила будут опираться на наружную стену, поэтому на ней при помощи уровня горизонтально крепится несущий брус, он же мауэрлат. Это самый толстый брус, и чем выше делают угол крыши или чем тяжелее выбранный кровельный материал, тем массивнее он должен быть.

Мауэрлат максимально надежно крепится к стене, потому что на нем будут закреплены концы стропил в месте, где будет стыковка пристройки и стены основного здания. Как соединить их между собой? Стропила лучше вставлять в пазы, предварительно вырезанные в мауэрлате. Рекомендуемое расстояние между ними должно быть около 0,6-0,8 метра, но не более одного метра.

Установка стропил

При укладке стропил необходимо следить за тем, чтобы все они имели одинаковый угол наклона. Иначе может возникнуть перекос, и вода, скапливаясь, будет разрушать крышу пристройки.

После того, как стропила закреплены, начинается второй этап строительных работ — гидроизоляция. Если стропила длинные, между ними добавляются дополнительные опоры. На них сверху поперек брусьев раскладывается рубероид, толстая пластиковая пленка или другой гидроизоляционный материал. Специалисты рекомендуют делать соединение внахлест и каждый стык проклеивать клейкой лентой. А сам рубероид крепить к стропилам степлером.

Чтобы вода не попадала в щель между кровлей пристройки и стеной дома, стык дополнительно изолируют. Как соединить кровлю пристройки со стеной? Для этого край самой верхней полосы рубероида выводят над поверхностью крыши пристройки и разогревают паяльной лампой, после чего приклеивают к стене.

Правильное крепление к стене дома

Поверх слоя гидроизоляции делают обрешетку. Для этого используют брус размером 5х5 см, который крепится поперек стропил. Для твердой кровли расстояние между брусьями берут такое, чтобы один лист лежал как минимум на двух из них. Для мягкой кровли обрешетка делается сплошной, из досок или ОСБ.

Заключительный этап — укладка кровельного материала. Его кладут, начиная с нижнего ряда по направлению к верху, закрепляя по технологии, присущей каждой из разновидностей. При этом важно следить, чтобы соединение не имело щелей.

Остается зашить досками торцевые части боковины, чтобы под крышу не попадали вода и снег.

Теплая или холодная?

Некоторые мастера рекомендуют утеплять крышу пристройки.

Это уменьшит потерю тепла в доме, если пристройка не будет отапливаться. Это будет необходимо, если в ней делают отдельный источник отопления.

Утепление крыши пристройки

Для утепления перед укладкой на кровлю гидроизоляции в пристройке делают черновой потолок. Не него укладывают слоями утеплитель, сверху его покрывают гидроизоляционным слоем. И только после этого проводятся все описанные выше работы.

Снизу потолок пристройки можно зашить фанерой или гипсокартоном.

Кроме того, следует утеплить и торцевые часть кровли, чтобы боковой ветер не выдувал тепло. Для этого можно использовать любой материал, исходя из финансовых возможностей.

Некоторые мастера, делая кровлю пристройки, обшивают торцевые части поверх досок разными отделочными материалами, например, пластиком. Благодаря этому такая крыша приобретает более нарядный и законченный вид.

remoskop.ru

Чертежи и проекты дома с ломаной крышей: фото и планировка мансарды

С точки зрения эргономики пространства, проекты домов с ломаной крышей — наиболее удачный вариант устройства мансардного этажа. Такая кровля обеспечивает максимальную полезную площадь и превращает чердачное помещение в полноценную жилую зону.

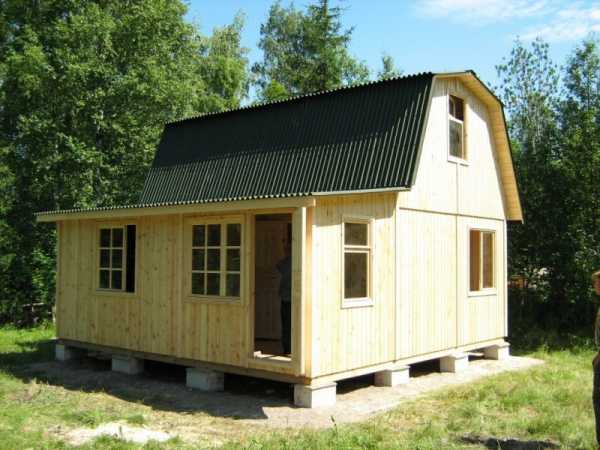

Пример дачного дома с ломаной крышей Вернуться к оглавлению

Содержание материала

Почему стоит делать мансардную крышу

Строительство мансардного этажа рационально с экономической, прагматичной точки зрения. Стоимость мансардного этажа не на много превышает суммы на строительство одноэтажного дома с утеплённой крышей. В сравнении с двухэтажным строением, она дешевле на 30-35 %.

Эстетически, ломаные крыши смотрятся интересно, придают дому дополнительную архитектурную красоту. Второй жилой этаж уменьшает тепловые потери.

Мансарду можно пристроить на существующий дом. Для этого разбирают перекрытия, видоизменяют конструкцию, наращивают стены. Нужно тщательно просчитать возможные нагрузки. Такие надстройки тяжелые, поэтому фундамент дома должен быть надёжным.

Вернуться к оглавлению

Особенности конструкции

Проекты домов с ломаной мансардной крышей различаются:

• формой;
• размерами;
• материалами;
• конструкцией окон (мансардные, выносные).

Готовые проекты созданы по нормам СНИП для строительства мансардных этажей. Примыкание фасадных стен к крыше должно быть не меньше полутора метров. Высота помещения внутри — от 2,5 м. Мансардная комната состоит из вертикальных стен (минимум 1,5 м) и наклонной части из каркаса стропил. Вертикальную часть возводят из основного стенового материала или дерева. Сложно сопряжённые элементы крыши собирают на земле, затем монтируют.

Формы скатных крышВернуться к оглавлению

Виды ломаных крыш

Существует 5 типов:

Односкатная

Простой вариант с точки зрения конструкции. Несколько дешевле, в сравнении с другими видами. Односкатную конструкцию применяют, когда здание идёт как пристройка к другому строению.

Двускатная

Относится к категории традиционных, массово применяемых форм кровли. Недостаток — сужается полезная жилая площадь. Строят двух видов: симметричные, ассиметричные. Дома с двускатной кровлей называют ещё полутораэтажным.

Читайте на нашем сайте: расчёт оптимального угла наклона двухскатных крыш.

Трёхскатная

Включает в себя двускатный, основной сегмент, фронтонную часть, чаще всего вальмовую кровлю (треугольной формы скат, начинающийся от конька).

Четырёхскатные ломаные

Наиболее удачный вариант с точки зрения полезной жилой площади. Большее распространение получили кровли, состоящие из чердачной двускатной части и свисающей боковой стропильной конструкции. Преимущество такого типа домов с мансардой в том, что выносная стропильная часть прикрывает примыкание стен от осадков.

Сложные ломаные крыши

Конструкции, которые сочетают элементы описанных кровель. Они требуют тщательных расчетов.

Подразделяются кровли на ломаную и ломаную вальмовую крышу. Первая состоит из двускатной части сверху, со скошенными длинными стропильными крыльями. У вальмовой, ломанная верхняя двускатная часть — основание, конек для крепления вальмовых отводов.

Вернуться к оглавлению

Выбор материалов

Планируя крышу, необходимо учитывать её нагрузку на фундамент, характеристики материалов, из которого построен дом. В проекте делают расчеты ветровой, снеговой нагрузки в регионе, угла наклона кровли.

Сложная ломаная кровля тяжелая, поэтому для строений из керамзитоблоков, газобетона, пенобетона дополнительно делают армирующий пояс для рекомбинации нагрузок. В проектах домов из бруса, в каркасных зданиях с ломаной крышей для этих целей делают обвязку.

Проекты домов, изготовленных из оцилиндрованных брёвен, пользуются в настоящее популярностью. Для их возведения достаточно заказать проект, на основании которого сделают расчёт материалов, затем изготовят конструктивные заготовки. Из них на месте собирается дом в короткие сроки. Альтернативой им служат дома из профилированного бруса, блок-хауса (доски ровные с одной стороны и оцилиндрованные с другой).

Самый недорогой вариант деревянных конструкций — каркасные дома.

Смотрите в видео: как выбрать материал для кровли.

Ознакомьтесь на нашем сайте с бесплатными программами для проектирования дома.

Ломаные крыши применяют в строительстве из комбинированных материалов. К примеру, основная часть построена из керамзитобетона, пенобетонных блоков, а мансарда, терраса, балкон из дерева.

Вернуться к оглавлению

Как самому рассчитать ломаную крышу

Кровля сложный конструктивный элемент, поэтому расчеты должен делать проектант. Но если вы решились делать кровлю сами, учтите такие моменты:

1. Сначала необходимо сделать проект крыши в графической программе.
2. Общую площадь узнают, сложив площадь составляющих частей. На основании полученных цифр, рассчитывают количество кровельного материала.
3. Расчёт стропильной части, размеров её конструктивных элементов, угла наклона требует специальных знаний. Учитывают снеговые, ветровые нагрузки. Можно воспользоваться строительным онлайн калькулятором. Введя основные параметры кровли (длины, ширину, высоты), он рассчитает размеры, количество, шаг между элементами конструкции, их вес.

Расчёт сложной кровли должен выполнять специалист.

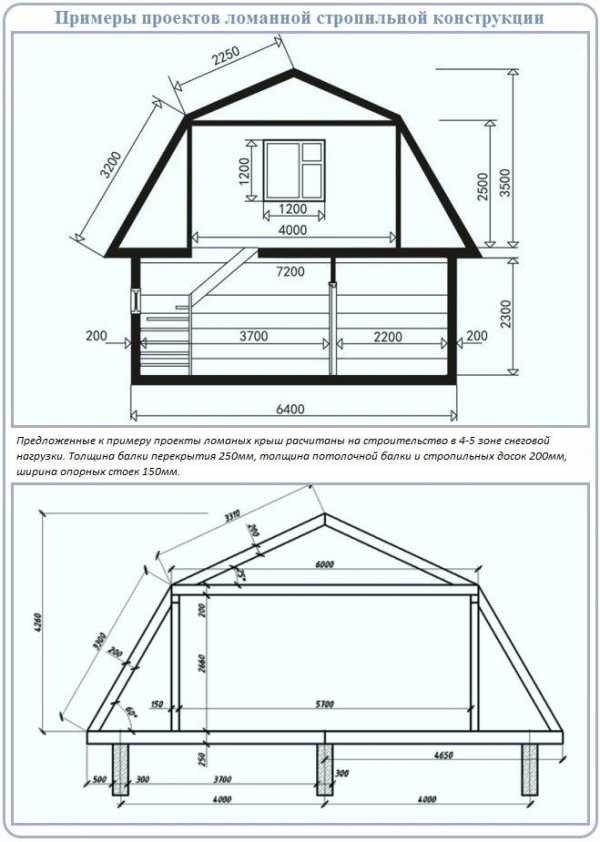

Скачать готовые чертежи для строительства ломаной крыши можете на нашем сайте.

Вернуться к оглавлению

Обрешетка и пароизоляция

Чтобы кровля служила долго, нужно правильно уложить гидро- и пароизоляцию, обеспечить вентиляцию. Должен быть приток воздуха. С этой целью в местах примыкания стен и свесов крыши оставляют щель, воздушный продух. Его закрывают сеткой, чтобы внутрь не попадали насекомые. Выводится конденсат через вентиляционную щель в коньковой части крыши или аэраторы.

Пароизоляцию устанавливают с внутренней части крыши на утеплитель. Она препятствует попаданию, накоплению конденсата из помещения в утеплитель, конструкцию кровли. Для предотвращения попадания осадков, на обрешётку, между стропилами, крепят паропроницаемую гидроизоляцию.

Укладывают изоляционные материалы внахлест, крепят строительным степлером, швы проклеивают строительным скотчем.

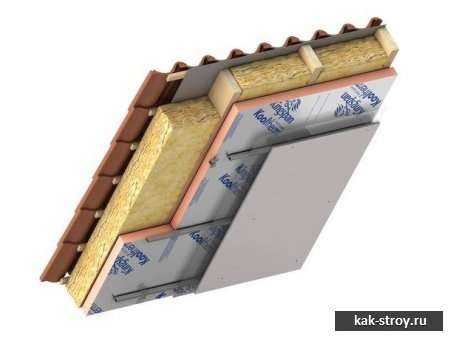

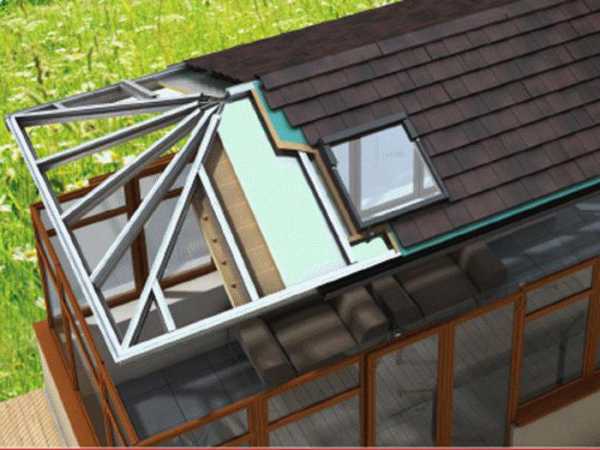

Поэтапное расположение материалов при монтаже крыши дома

Кровельный «пирог» состоит:

1. Из кровельного покрытия. Для мансардного этажа правильнее выбирать мягкую битумную черепицу. Звук капель дождя, мокрого снега слышен в комнате мансардного этажа, при соприкосновении с жесткой металлической кровлей.
2. Обрешетки и контробрешётки. К первой крепится кровельный материал.
3. Пароизоляции, мембрана пропускающая влагу. С процессом пароизоляции деревянного дома можете ознакомиться по ссылке.
4. Утеплителя. Толщину рассчитывают в зависимости от типа обрешётки (сплошная, с шагом), климатических условий региона, кровельного материала.
5. Пароизоляционной мембраны.
6. Слоя гипсокартона, OSB плиты.
7. Внутренней отделки: шпаклёвка с финишным покрытием.

Такая кровля в комплексе с правильно рассчитанным и установленным каркасом, обеспечит надежную конструкцию.

Подробнее о материалах для покрытия и утепления крыши дома можете узнать из статьи на нашем сайте.

Смотрите в видео: как построить крышу мансарды.

Вернуться к оглавлению

Заключение

Проекты домов с ломаной кровлей очень востребованы. У них много преимуществ: более чем на треть дешевле полноценного этажа, сохраняют тепло. Такие крыши довольно сложный, с конструктивной, технической точки зрения, элемент здания.

Нужен правильный расчет и неукоснительное соблюдение нормативных требований. Если есть навыки, можно попытаться её смонтировать самостоятельно, но желательно советоваться с профессионалами.

proekt-sam.ru

Дома с двухскатной ломаной крышей

В частном доме каждый квадратный метр пространства очень важен, поэтому многие выбирают не только красивые, но и функциональные постройки. К таким относятся дома с ломаной крышей. Под такой кровлей может прекрасно расположится мансарда, которую достаточно немного благоустроить и вот полноценная комната готова. Ломаная крыша является разновидностью двускатной, но отличается тем, что конструкция ее немного другая, за счет чего потолок в мансардном помещении поднимается.  Может использоваться двухскатная крыша не только для деревянного, но и для дома из кирпича.

В данной статье мы поговорим об устройстве ломаной крыши и представим самые распространенные проекты домов с такой кровлей.

Особенности ломаной крыши

По внешнему виду кажется, что конструкция ломаной крыши очень сложна, но при четком следовании алгоритму работ по устройству двухскатной крыши ломаного типа и правильно подобранным материалам выполнить ее можно и самостоятельно.

Материалы для ломаной крыши

Для стропил ломаной кровли выбирают деревянные бруски, так как они менее других материалов дают нагрузку на само строение. Металлические, а тем более железобетонные конструкции здесь будут не уместны. Доска для стропил должна быть по толщине не менее 50 мм, это правило уместно и для обычной двускатной кровли.

Для придания стропильной конструкции двухскатной крыши определенной формы без последующей деформации, нужно брать брус с определенной влажностью. Самым оптимальным вариантом станет использование для стропил хвойных пород древесины и предварительная обработка их специальными составами, которые защитят от образования плесени, а также от поражения паразитами.

Важно! Чем кровля легче по весу, тем надежнее возведенная крыша.

Монтируется ломаная кровля с помощью кронштейнов, но нужно четко знать, сколько и в каком месте их установить. Количество и месторасположение кронштейнов зависит от площади и конструкции ломаной крыши.

Конструкция

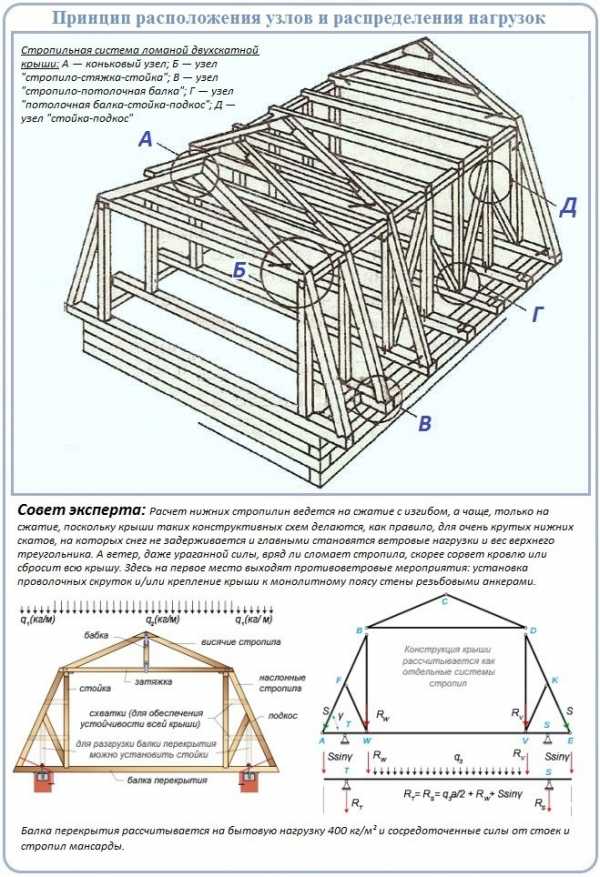

Ломаная кровля в любом случае должна держаться на системе стропил, которые устанавливаются особым образом. Например, для двухскатной крыши такая система не нужна, но это не является проблемой, так как конструкция собирается быстро и без особых проблем при следовании технологии. Для установки стропил даже не нужно присутствие тяжелой техники. В местах переломов кровли стропила и стойки обрезаются под определенным углом и закрепляются друг к другу при помощи специальных креплений.

Перед возведением такой кровли нужно произвести точный расчет, который исключит ошибки в будущей конструкции. Если в расчете крыши будет допущена хоть малая ошибка, то она может привести к обрушению всей конструкции. Для проведения верных расчетов нужно иметь на руках проект кровли, где указаны все размеры.

Для ломаной кровли, в отличие от двускатной, необходима установка вертикальных балок, которые устанавливаются по линиям. Между ними фиксируются промежуточные. Максимальное расстояние между балками ломаной крыши должно составлять не более трех метров, но и не быть слишком малым.

Установка каркасов стен

Для изготовления каркаса стен сверху на стойку нужно прикрепить прогоны, которые выполняются из досок, а также установить оставшиеся стойки. То, что получилось, станет прекрасным каркасом для будущих стен дома. На прогоны устанавливаются и закрепляются на них затяжки. Для осуществления монтажа верхних скатов под затяжки устанавливаются подпорки.

После установки всех необходимых затяжек нужно накрыть их доской и установить боковые стропила. После проведения всех этих манипуляций, можно приступать к изготовлению верхних скатов при помощи стропил.

После можно создавать шаблон стропил. Нужно взять отрезок доски того размера, который соответствует расчетам и закрепить его в вертикальном положении на крайне ригеле. Такое закрепление делается временным. Верхний угол установленной стропильной доски должен в точности совпадать с центром крыши. По готовому шаблону выполняется еще два отрезка стропил и устанавливается в соответствии с образцом. После устанавливаются остальные стропила.

Важно! Для ломаной двухскатной крыши будет доступно всего четырех подкосов, которые устанавливаются в разных направлениях.

Устройство изоляции и обшивка кровли

Перед тем, как укладывать кровельное покрытие, нужно оборудовать на кровле гидроизоляцию. Делается это путем устройства кровельного пирога, то есть укладки нескольких слоев материалов, которые надежно защитят двухскатную крышу от протечек.

Для оформления кровельного пирога на обрешетку укладывается пленка, которая предназначена для этих целей, на нее монтируют утеплитель, который покрывается толем. После произведенных действий устанавливается еще один слой обрешетки.

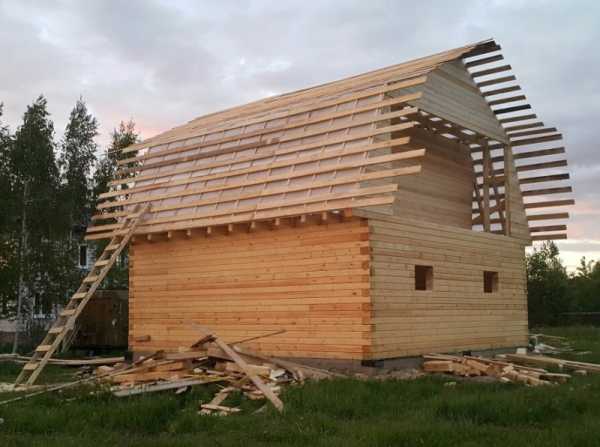

Теперь можно думать о креплении кровельного материала. Несмотря на сложность конструкции, монтаж его производится по той же самой технологии, что и для двускатной крыши.

Важно! При монтаже кровельных материалов, особенно на скатах, нужно позаботиться о дополнительной страховке, которая убережет от несчастного случая.

Для крыши можно выбрать материал из существующих, но профессионалы не рекомендуют устанавливать металлическую кровлю, так как она в летние месяцы может сильно нагреваться, что повлечет за собой высокую температуру и некомфортные условия внутри дома.

После установки кровли можно позаботиться и водостоках, которые для такой конструкции обязательны. Они будут отводить воду с крыши подальше от фундамента, что значительно увеличит срок эксплуатации дома.

Мансардные окна

Мансарда обязательно должна быть снабжена окнами, чтобы осуществлялось естественное освещение. Их устанавливают в соответствии с расчетами падения света на ломаной двухскатной крыше. Так как сейчас в основном мансардные окна изготавливаются в виде стеклопакетов, то нужно предусмотреть, чтобы они имели достаточную прочность, так как на ломаной крыше такие рамы испытывают большую нагрузку.

Стоит при выборе окон для мансарды обратить внимание на устройство открывания и закрывания окна – оно обязательно должно быть удобным. Важно правильно отделать откосы, так, чтобы они выступали над поверхностью кровли на некоторое расстояние.

После всех произведенных работ можно начинать отделку готовой мансарды. Обычно монтируют листы гипсокартона на готовую обрешетку с шагом не более 60 см.

Важно! Так как мансардная крыша имеет тенденцию к небольшим перемещениям, то листы гипсокартона принято крепить не вплотную друг к другу, а с зазором в 0,5 см.

Обшитая гипсокартоном комната может быть подвержена финишной обработке. То есть оклейке обоями, покраске или любой другой отделке, которую пожелает хозяин дома.

Преимущества ломаной кровли

На самом деле ломаная крыша – очень функциональная конструкция, которая при этом имеет приятный внешний вид. Если сделан выбор в пользу ломаной крыши, то хозяин получит массу преимуществ:

• Появление дополнительного этажа, на котором могут быть обустроены полезные помещения, в том числе жилые комнаты.
• За счет конструкции, такая кровля практически не подвергается снеговой нагрузке.
• При проявлении фантазии мансарда может быть дополнена террасой или балконом.
• Монтаж такой кровли не очень сложен, причем множество работ может быть произведено на земле.
• Для мансардной крыши подойдут любые доступные кровельные материалы, которые можно по стилистике сочетать с фасадом дома.

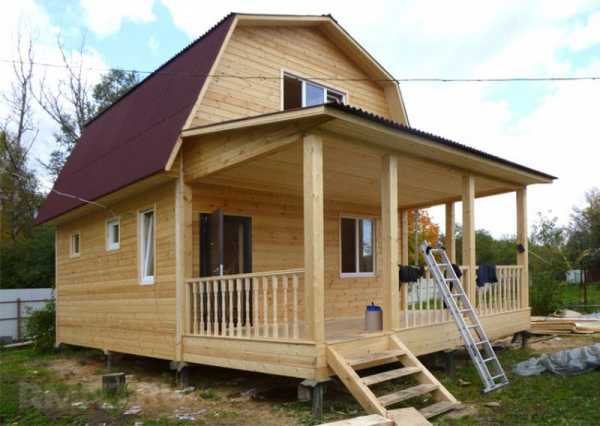

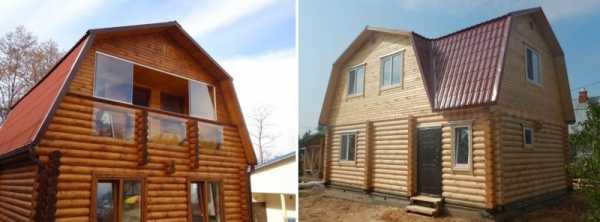

Современные проекты домов с ломаной крышей

Ломаная кровля может быть выполнена на любом по размеру строении, вне зависимости от материала, из которого изготовлен дом. Более других распространены деревянные дома с ломаной кровлей, проекты которых и будут представлены ниже.

Дом 6*8

Данное строение достаточно распространено за счет своей лаконичной конструкции без наличия лишних деталей и с оригинальной крышей. Он прекрасно подойдет для большой семьи. Что немаловажно, такой дом будет стоить относительно недорого в сравнении с аналогами из других материалов.

Торец дома представлен террасой, которая занимает всю стену и имеет ограждение для декоративных и защитных целей. На первом этаже дома расположен большой холл, кухня и санузел. Весь мансардный этаж занимают 3 спальни, которые перегорожены между собой. Каждая комната снабжена большими окнами. Наверх ведет удобная широкая лестница с перилами.

Дом 6*6

Данный размер дома достаточно распространен среди дачников и тех, чей бюджет и площадь участка ограничены. Этот дом прекрасно подойдет для отдыха небольшой группы людей или семьи из трех человек.

Нижний этаж дома занимает кухня, прихожая и гостевая комнаты. Мансарда может быть устроена в виде спальни или же разделена перегородкой для обустройства нескольких помещений.

Окна в доме большие, пропускающие много света, что очень важно на лоне природы.

Дом 9*7

Этот дом – настоящая находка для большой семьи и людей, которые не прочь пригласить в гости многочисленных знакомых. Центр первого этажа дома занимает просторный холл с лестницей, ведущей на мансарду. Их холла можно попасть в одно из помещений, расположенных на первом этаже – кухню, санузел, комнату отдыха или детскую.

Мансарда представляет собой большое помещение, с несколькими перегородками, которые нужны для отделения комнат, из которых можно сделать гостевые, хозяйские спальни или кабинет.

Дом 8*8

Такой дом имеет достаточно помещений, которые устроят комфортное проживание в нем не только в летние месяцы, но и зимой. Первый этаж представлен небольшой, но уютной кухней, прихожей и гостиной. При поднятии на второй этаж можно наблюдать две небольшие спальни и одну просторную, вход в которые идет с холла.

Такой вариант дома подойдет как для семьи с несколькими детьми, так и для тех людей, которые ценят комфорт и массу свободного пространства.

Заключение

Дом с ломаной крышей очень выгодно обустраивать в плане того, что появляется возможность использовать верхний мансардный этаж, как полноценный. Можно обустроить там различные по функционалу помещения, которые не поместились на первом этаже.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

инструкция по монтажу, особенности и отзывы

Пристройка к частному дому возводится для расширения помещений, создания летней веранды, защиты от холода, улучшения внешнего вида дома. Она может существенно изменить дизайн фасада. К тому же данный способ позволяет значительно увеличить полезную жилую площадь с минимальными затратами средств и труда. Традиционно считается, что дополнительное строение должно создаваться из материала, аналогичного основному зданию. Однако при наличии огромного выбора строительных материалов, можно сделать общую отделку или подобрать удачную имитацию. Материалами для стен могут быть кирпич, дерево, пенобетон и т. д. Наиболее выгодной считается каркасная конструкция. Особенно важна пристройка крыши к крыше дома, при правильном исполнении улучшающая вид фасада и обеспечивающая создание комфорта внутри.

Типы дополнительных помещений

1. Комната. Новое жилое помещение требует особого подхода, поскольку фактически является достройкой дома. Комната тщательно утепляется со всех сторон и обеспечивается надежной гидроизоляцией.
2. Кухня. К помещению предъявляются те же требования качества, что и для комнаты, но дополнительно должны быть подведены коммуникации: водопровод и канализация.
3. Веранда. Помещение большей частью предназначено для летнего отдыха, а также защищает основное здание от дождя и ветра. Она может быть закрытой, с утеплением или без него. Также используется открытый вариант, где остаются только пол со стойками и крыша на пристройке к дому. При этом существуют варианты подобных конструкций далеко не самые дешевые.

Возведение фундамента для пристройки

Фундамент делается столбчатым или ленточным. Это зависит от предпочтений хозяев и характера грунта.

1. Ленточный фундамент

Основание делается в следующих случаях:

• под постройки значительной массы;
• в доме есть подвал, цокольный этаж или подземный гараж;
• неоднородный грунт.

Фундамент может быть ниже глубины замерзания грунта на 200-300 мм или мелкозаглубленным (глубина залегания — 550-600 мм). Для легких пристроек применяют последний вариант как самый рациональный в плане расходов и технических характеристик.

Важно! Пристроенный фундамент должен в местах стыка с основанием дома составлять с ним одно целое. Единый монолит сделать не получится, но связать их между собой можно, если забить металлические стержни в старый фундамент и перевязать их с арматурным каркасом. После производится заливка бетона.

Обратите внимание! Ленточный фундамент нужно заливать в один прием, и для этого лучше обратиться к профессионалам, обладающим подходящей техникой. Подготовительные работы можно выполнить своими руками.

2. Столбчатый фундамент

Столбики возводят из бетона, кирпича или их сочетания. Здесь следует учитывать, что подполье будет открытым или неутепленным, хотя проблема решается установкой забирки с дополнительным утеплением при прокладке коммуникаций.

Столбы размещаются с шагом 1,5 м, с обязательной установкой на углах. Их глубина погружения составляет 500-600 мм. Подземная часть обмазывается битумом для гидроизоляции. Примыкающие к основному фундаменту столбики целесообразно связать с ним с помощью забитых в бетон стержней арматуры.

Если судить по отзывам и многочисленным статьям, пристройка к дому под крышей в большинстве случаев делается каркасной, так как она самая дешевая, и возводить ее своими руками довольно просто.

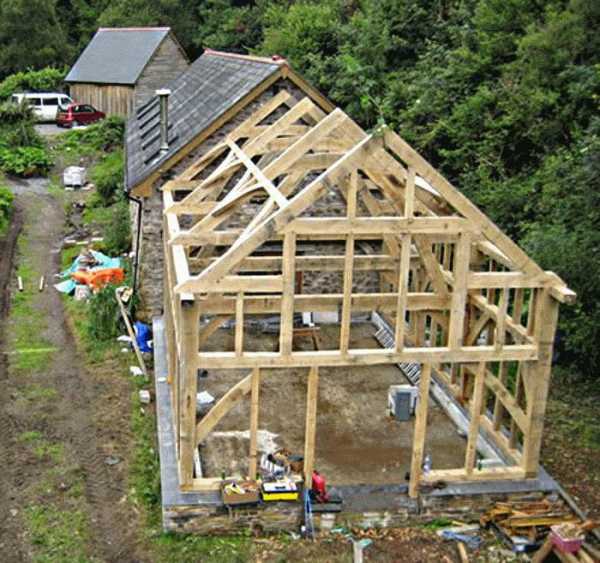

Каркасная пристройка

Надземную часть фундамента дома и пристройки стараются располагать на одной высоте, но для веранды ее можно сделать ниже, соединив переход ступенями или небольшой лестницей.

Для любого вида фундамента подходит деревянный пол. Для ленточного он может быть из бетона.

На фундамент укладывается обвязка по всему периметру из балок высотой 150 мм и шириной 100 мм. Можно использовать бревна, которые обойдутся дешевле. На углах они соединяются замками. Перед этим снизу прокладывается гидроизоляция из нескольких слоев рубероида.

Для лаг пола и под шипы стоек в балках проделываются через 50 см пазы. В них вставляют стойки и крепят гвоздями. В местах для окон горизонтально крепят балки, на которые будет установлена подоконная доска.

Стойки делают по высоте комнаты. Если крыша односкатная, у стены дома их устанавливают большей высоты для создания наклона. Чтобы они располагались точно по вертикали, к ним временно прибивают укосины.

Сверху выполняют обвязку, в ней делаются пазы под стропила, которые крепят нагелями или гвоздями к горизонтальному брусу. Другой стороной они опираются на деревянный брус сечением 100х89 мм, закрепленный на стене дома анкерными болтами. Стропила полагается крепить к мауэрлату, который устанавливается сверху обвязки. Для небольших строений можно обойтись без него.

Кровля пристройки должна заходить под крышу основного дома.

На стропила набивают обрешетку. Она может быть с просветами или сплошной, в зависимости от применяемого кровельного материала.

В пазы бруса нижней обвязки устанавливаются лаги с шагом не более 1 м. От того, как они будут закреплены, зависит качество пола. Каждая лага устанавливается по уровню. Если веранда открытая, делается небольшой уклон от дома, чтобы дождевая вода стекала наружу.

Половые доски крепятся к лагам саморезами.

Стены возводятся в два слоя, с расположением между ними гидроизоляции и утеплителя. Снаружи используют ОСБ, фанеру, доски, после чего отделывают сайдингом. Внутренняя отделка производится листами гипсокартона или вагонкой.

Пристройка крыши к крыше дома может быть выполнена таким образом:

• односкатная;
• двускатная;
• под общей крышей;
• пристрой с ломаной крышей.

1. Односкатная крыша

Самым экономным вариантом является односкатная крыша пристройки к дому с продольным к нему примыканием. Отзывы говорят в пользу данной конструкции, за исключением дизайна. Можно найти другой, более эффектный вариант, если позволяют средства. Крыша располагается на лагах верхней обвязки. Если принято решение не трогать старую кровлю, которая находится в исправном состоянии, делается один новый скат.

Жесткое соединение строений между собой не делается. Пристройка крепится путем создания скользящего соединения с продольным пазом, обеспечивающего прочную связь стен с возможностью усадки. Проблемой часто является попадание осадков в место стыка кровли со стеной. Для стока воды обустраивается уголок или желоб из листовой оцинковки. При достаточном уклоне влага не будет попадать внутрь.

Односкатная крыша пристройки к деревянному дому имеет характерные особенности.

1. Угол наклона не менее 10 ⁰.
2. Кровля пристройки заводится под крышу дома.
3. Пристройка подвержена тем же нагрузкам, что и дом. Кроме того, ее крыша расположена ниже основной, и большая часть осадков может попадать на нее, что заставляет предъявлять к дополнительному сооружению жесткие требования по прочности и гидроизоляции.
4. Внешне крыша пристройки не должна выглядеть затрапезно, несмотря на простоту формы.

2. Двускатная крыша

Вариант является подходящим при строительстве полноценного отапливаемого помещения с чердаком. Пристройка к дому с двухскатной крышей отличается большей сложностью. Для ее монтажа сначала устанавливаются балки наката (150х100 мм), являющиеся основой будущего потолка. Они ложатся на верхнюю перевязку с шагом не более 70 см, а после крепятся к стене дома. После балок устанавливается стропильная система (брус 100х100 мм).

Расстояние между ними такое же, что и у балок. На стропила прибивается обрешетка с шагом, соответствующим типу кровельного материала. Последним этапом является укладка кровли и установка водоотводов.

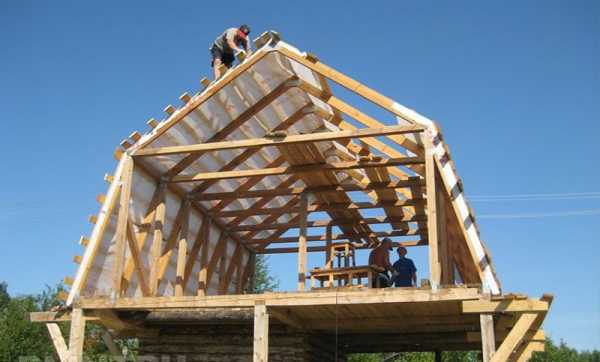

3. Ломаная крыша

Данный способ — более затратный, но функционально лучше, поскольку под крышей можно обустроить дополнительное помещение. За счет этого можно сэкономить площадь участка, которая уходит под жилье. Пристройка к домам с ломаной крышей не всегда выглядит красиво. Чаще всего делают продолжение кровли основного здания. В плане дизайна здесь можно изменить ее форму.

Отзывы о ломаных крышах самые противоречивые, поскольку порой конструкция отличается большой сложностью, и трудно подобрать соответствующий дизайн.

Ломаная и двускатная крыша пристройки к дому возводятся по похожей технологии. Для ветхой конструкции целесообразно возводить новую крышу на дом, которая станет общей для него и пристройки. В таком случае строение значительно увеличится в габаритах.

Для новой крыши дома стропильная система собирается на земле заранее. Также готовятся щиты для обрешетки. В результате замена будет произведена быстро и качественно.

Соединение крыши пристройки и дома

Экономичным вариантом является пристройка крыши к крыше дома, где они соединяются между собой. Но здесь необходимо обеспечить усадку, иначе произойдет проседание в месте стыка. Кровля пристройки располагается на 2-3 см ниже основной. Наличие нахлеста не позволит влаге попасть в дом.

Заключение

Дополнительное сооружение, пристраиваемое к основному дому, является важным объектом, к которому преимущественно предъявляются те же самые требования, что и к независимому строению. Особенно важна пристройка крыши к крыше дома. Если работу по возведению данного строения выполнить поэтапно и не допускать ошибок, оно будет удобным и долговечным.

fb.ru
