Выбор лучшего фундамента для каркасного дома для возведения своими руками

Правильный выбор фундамента для каркасного дома – залог долговечности. Каркасное строение легкое, поэтому можно использовать практически любой вид фундамента. Но важно учитывать внешние факторы – рельеф стройплощадки, тип грунта, уровень залегания грунтовых вод. Изучите все возможные варианты и сопоставьте их с условиями своего участка.

Параметры выбора фундамента

Существует большое количество видов фундамента. Они различаются по трудоемкости, срокам монтажа, стоимости. Любой застройщик хочет сократить время строительства и затраты, но есть минимальные требования по прочности и надежности, которых следует придерживаться.

От чего зависит выбор типа фундамента

Архитектор при выборе фундамента для каркасного дома в обязательном порядке учитывает следующие условия:

• размеры дома и его конфигурацию;
• материал стен – так, бетон, газобетон или кирпич при подвижках легко трескаются;
• вес здания с мебелью и оборудованием, ветровые и снеговые нагрузки;
• динамические нагрузки – количество посетителей и их возможную деятельность (танцы, занятия спортом), работу механизмов и т. д.;
• рельеф участка;
• состав грунтов под фундаментом – это главный параметр.

Если остальные параметры можно вычислить на бумаге или найти в справочнике, то рельеф участка и состав грунтов определяются исключительно путем специальных инженерных геодезических и геологических исследований.

Рельеф отображается на топографическом плане местности. Для получения плана бригада геодезистов осуществляет топографическую съемку участка специальными приборами. На основании съемки строится цифровая модель рельефа. Туда же заносят данные о строениях и сооружениях на участке, растительности, наземных и подземных коммуникациях.

Состав грунтов определяется геологическими исследованиями. Геологи бурят одну или несколько скважин, в зависимости от площади здания. Глубина скважин зависит от этажности и предполагаемого веса строения, а также от самого грунта – геологи стараются дойти до твердых пород.

Особенности почвы под фундаментом

По плотности грунты можно разделить на следующие категории:

• скальный – самый надежный вариант, тут можно вообще обойтись без фундамента;
• гравийный, песчано-гравийный, песчаный без примеси глины – не сжимается, не вспучивается, грунтовые воды чаще всего расположены глубоко;
• глинистый – обычно насыщен влагой, поэтому при замерзании вспучивается;
• торф – строить на торфе опасно, он проседает, вспучивается и так далее.

Торф либо выбирают на всю глубину залегания, либо проходят сваями до твердых пород.

Очень важная характеристика почвы – глубина промерзания. Промерзание водонасыщеных грунтов ведет к их вспучиванию, поэтому глинистую почву, как правило, выбирают на глубину промерзания и замещают песчано-гравийной смесью. Водопроводные трубы также прокладывают ниже глубины промерзания.

Наличие грунтовых вод, их уровень и сезонность учитывают при возведении фундаментов глубокого залегания. При высоком уровне грунтовых вод подвалы не делают, поскольку любая гидроизоляция со временем дает течь.

Если же подвал жизненно необходим – закладывают глубокую дренажную систему вокруг фундамента. Если рельеф не позволяет воде уходить самотеком, устанавливают насосы для принудительной откачки воды. Кроме того, от уровня грунтовых вод напрямую зависит выбор системы локальной канализации.

Виды фундамента под каркасный дом

Стандартный каркасный дом легкий, поэтому требования к фундаменту не очень жесткие. При всем многообразии фундаменты можно разделить по типу опирания на поверхность на следующие виды:

• на столбах;
• свайный;
• ленточный;
• монолитная плита.

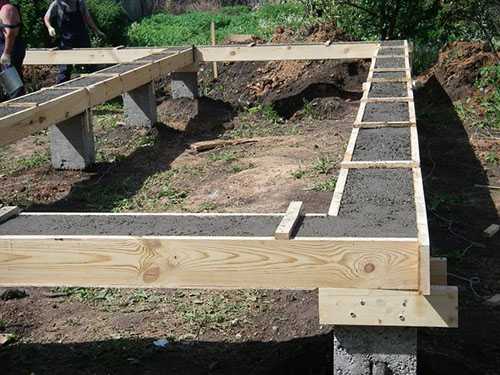

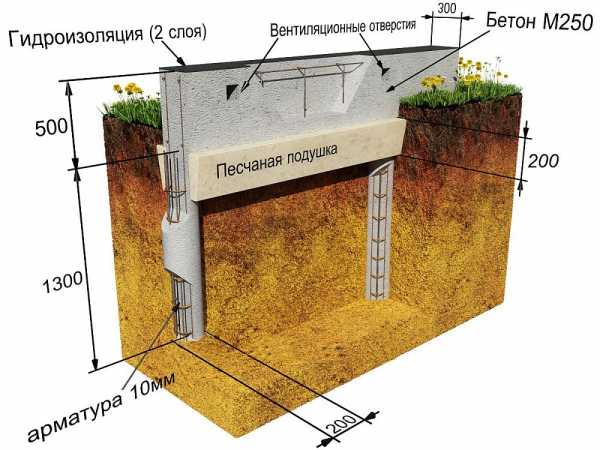

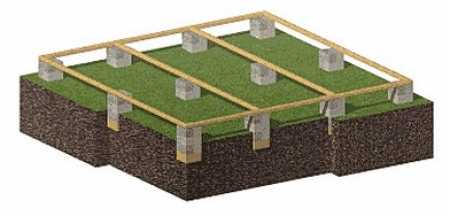

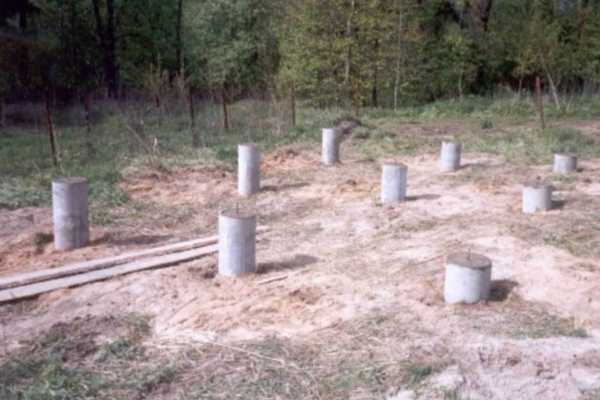

Столбчатый фундамент

Под несущие стены каркасного дома в местах их пересечения и в местах повышенной нагрузки (камин, ванна) устанавливают вкопанные в землю столбики, обычно из бетона, реже из кирпича. Кирпич боится влаги, поэтому его нужно тщательно гидроизолировать.

В качестве бетонных столбиков можно использовать готовые железобетонные блоки либо залить их самостоятельно. Под заводские блоки нужно отсыпать подушку из гравия 10-15 см. При самостоятельной заливке столбы необходимо армировать.

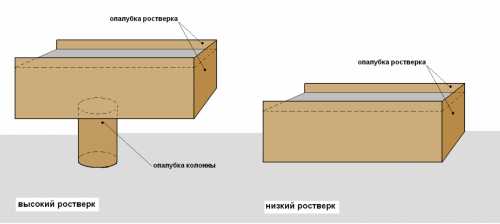

Столбы, используемые для фундамента для каркасного дома, сверху необходимо обвязать. В качестве обвязки применяется стальной швеллер или деревянный брус. Швеллер гораздо дороже, поэтому он используется только в особо ответственных случаях.

Для защиты пространства под домом от мусора, осадков и животных промежутки между столбами по периметру фундамента чем-либо заполняют – делают так называемую забирку. В бюджетном варианте используют асбоцементный лист, ЦСП, влагостойкую фанеру. Более дорогие и более презентабельные варианты – сайдинг, цокольные панели.

Столбчатые фундаменты можно применять на плотных грунтах при строительстве дома небольшого размера и веса, чаще всего их выбирают именно в каркасном строительстве.

Преимущества столбчатого фундамента:

• быстрый монтаж;
• минимум земляных работ;
• небольшая стоимость;
• возможность возведения своими руками.

Недостатки столбчатого фундамента:

• не используется на пучинистых грунтах;
• нельзя сделать подвал.

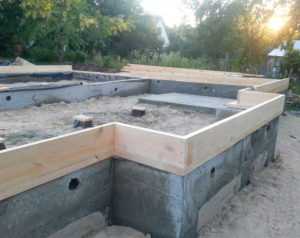

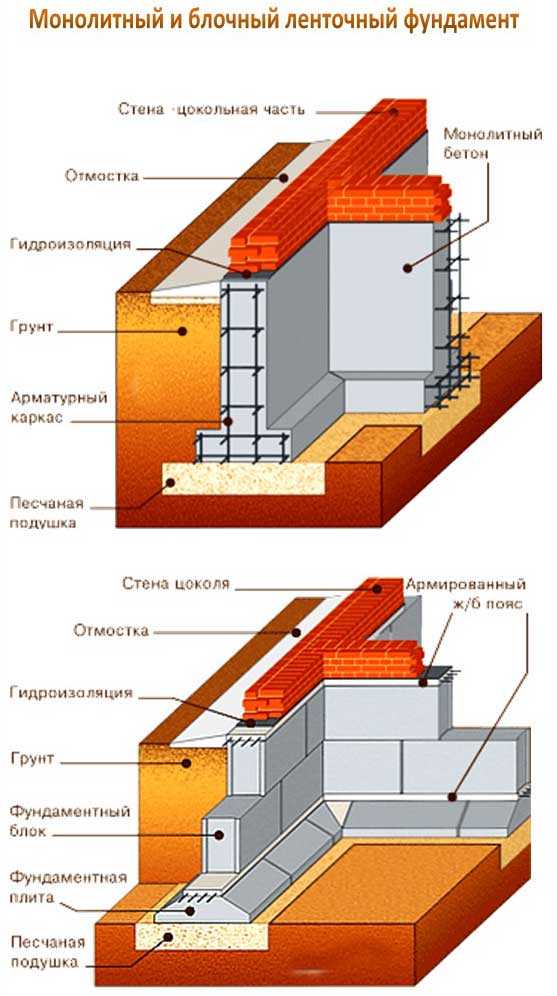

Ленточный фундамент

Бетонная лента подходит для строений среднего и большого размера, как на песчаных грунтах, так и на суглинках.

1. Пучинистые грунты выбирают на глубину промерзания и замещают песчано-гравийной смесью.
2. Песок послойно трамбуют с проливкой водой.

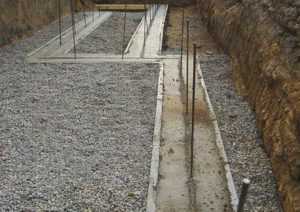

3. Затем выполняют подушку из щебня толщиной 10-15 см. Нередко для теплоизоляции прокладывают слой 2-5 см. твердого пенополистирола (например, пеноплэкс).

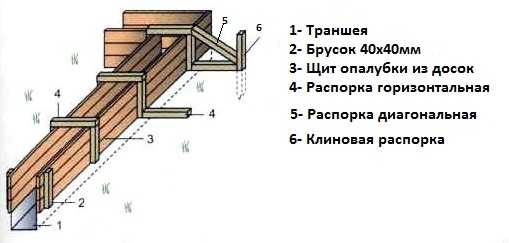

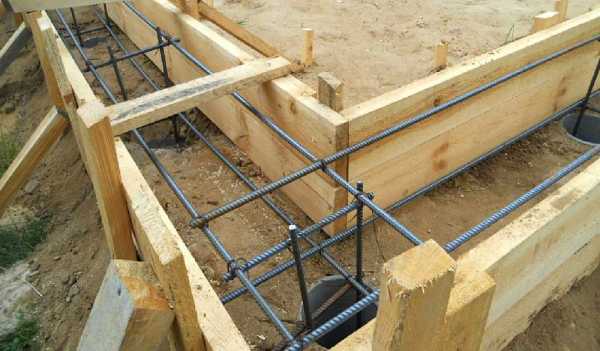

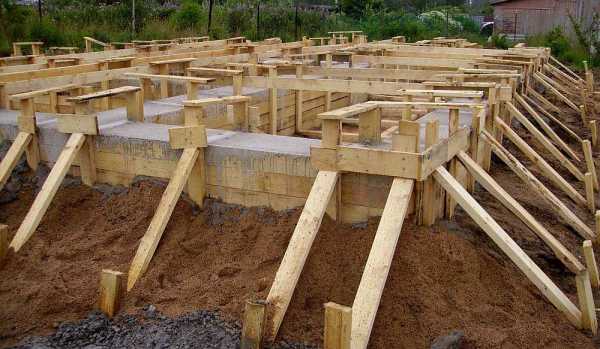

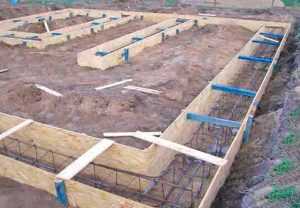

4. После этого выставляют опалубку по ширине ленты, внутри опалубки размещают арматуру, связанную в каркас.
5. Затем заливают бетон. Желательно залить ленту за один день. Если это не получается, на месте стыка делают ступеньку.

Классическая высота верха ленты над уровнем грунта 40-60 см. Горизонтальная ширина ленты зависит от толщины стены, обычно лента шире на 10-15 см. Следует учитывать возможность опирания на ленту фасадной отделки (например, отделочный кирпич). В ленте оставляют отверстия для вентиляции – продухи.

Новичкам рекомендуется внимательно изучить пошаговую инструкцию устройства монолитного ленточного фундамента с фото и видео.

На твердых грунтах применяется сборный фундамент из блоков ФБС – расшифровывается как «фундаментный блок сплошной». Технология сборного фундамента экономит время и силы, но необходима грузоподъемная техника – как минимум манипулятор.

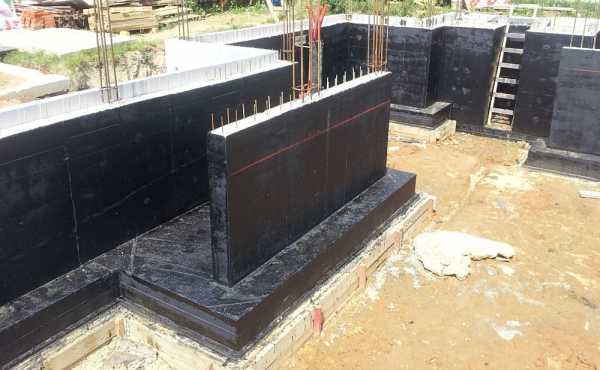

При высоких грунтовых водах основание необходимо защитить. Для защиты используется обмазочная и наплавляемая гидроизоляция. Либо применяется бетон с повышенной устойчивостью к воде – гидробетон. Разумеется, лучше всего сочетать гидробетон и нанесение гидроизоляции. Каркас здания отделяется от бетонной ленты изолирующим слоем. В классическом случае это рубероид, но сейчас в продаже много современных рулонных гидроизоляционных материалов.

Преимущества ленточного фундамента:

• подходит для широкого спектра возводимых зданий и различных грунтов;
• надежность и долговечность;
• выдерживает большие нагрузки;
• возможно устройство погреба или подвала;
• для отделки подходят любые материалы;
• относительно невысокая стоимость.

Недостатки ленточного фундамента:

• большой срок строительства – нельзя нагружать до набора бетоном необходимой прочности;
• высокая трудоемкость;
• сезонность работ – зимой бетон нужно подогревать и применять специальные добавки, что повышает стоимость работ.

Как залить ленточный фундамент своими руками, смотрите в видео.

Свайный фундамент

Сваи – самый популярный фундамент для каркасного дома. Свая – это столб, погруженный в землю на достаточно большую глубину. Применяют свайные фундаменты для строительства на ненадежных пучинистых или торфяных грунтах. Основной принцип: свая должна опираться на твердый слой грунта ниже глубины промерзания. Кроме того, в каркасном строительстве сваи используют как быстровозводимый недорогой вариант.

Для каркасных домов подходят следующие виды свай:

• набивные;
• забивные;
• винтовые.

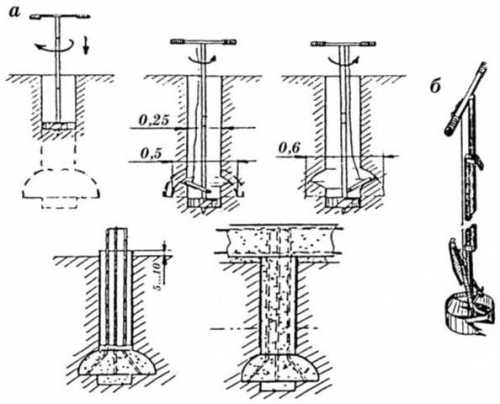

Набивная свая выполняется путем бурения скважины либо забивкой в грунт полой трубы. Полученное отверстие заполняют (набивают) бетоном. Набивные сваи весьма дешевы, но процесс их производства довольно трудоемок.

Забивные сваи – это, как правило, железобетонные изделия заводского изготовления. Они довольно редко применяются в каркасном строительстве, поскольку для погружения в землю нужна дорогая копровая техника.

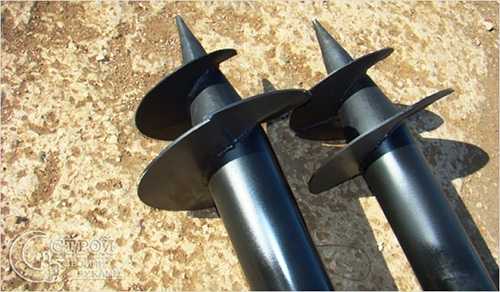

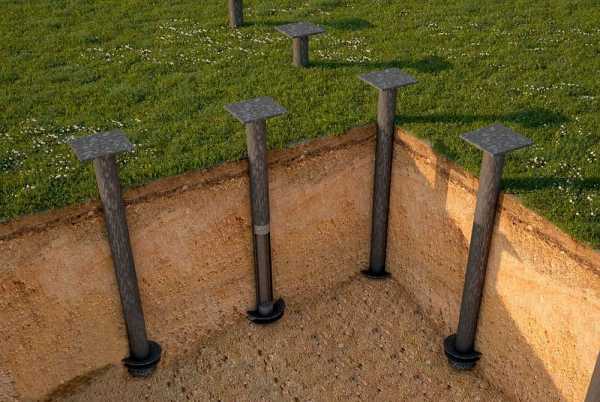

Фундаменты на винтовых сваях

В последние двадцать лет винтовые сваи получили очень широкое применение, поэтому их следует рассмотреть особо. Винтовая свая – это толстостенная труба из стали диаметром от 50 до 150 мм. На конце находится заостренный наконечник, сварной или литой, с винтовой лопастью.

Для защиты от коррозии свая покрывается специальным резинобитумным составом или красится водостойкой краской. Толщина стенки стальной трубы должна составлять не менее 4 мм. На верхнем конце сваи делается отверстие для завинчивания.

Возведение винтового фундамента выполняется следующим образом:

• размечаются места под сваи, обычно сваи располагаются на расстоянии 1,5–2,5 метра друг от друга под несущими стенами;
• выкапывается стартовая ямка глубиной до 50 см;
• свая устанавливается в ямку вертикально и завинчивается в почву.

Для завинчивания свай существуют специальные машины, но в частном строительстве чаще всего это делают вручную. В отверстие наверху сваи вставляется длинный лом и не менее четырех человек завинчивают сваю на необходимую глубину, обычно полтора–два метра.

Затем сваи обрезаются по уровню и трубы заполняются цементным раствором. Это необходимо для увеличения прочности сваи и для защиты от коррозии изнутри. Сверху на сваю наваривается оголовок – стальная прямоугольная пластина – и свайный фундамент готов.

Очень важно после монтажных и сварочных работ обработать все швы и видимые повреждения защитного слоя гидроизоляционной мастикой, иначе ржавчина разрушит сваю за несколько лет.

Преимущества свайных фундаментов:

• быстрый монтаж – фундамент под средний дом монтируется за один день;
• возможность возведения на различных грунтах – заболоченных, пучинистых, а также в воде на малой глубине;
• монтаж возможен круглогодично и в любую погоду;
• если нужно сохранить ландшафт, тяжелая техника не применяется, сваи закручиваются вручную;
• отпадает необходимость земляных работ – площадку не надо выравнивать;
• можно строить дом сразу после монтажа;
• относительно невысокая стоимость;
• долгий срок службы – правильно установленная свая служит не менее 100 лет.

Недостатки свайных фундаментов:

• при неправильном погружении – отклонение от вертикали более чем на 4 градуса или вывинчивание для подгонки под горизонт – свая теряет несущую способность;
• в случае ошибки в расчетах добавить сваю под готовый каркасный дом не получится;
• невозможно сделать погреб и подвал.

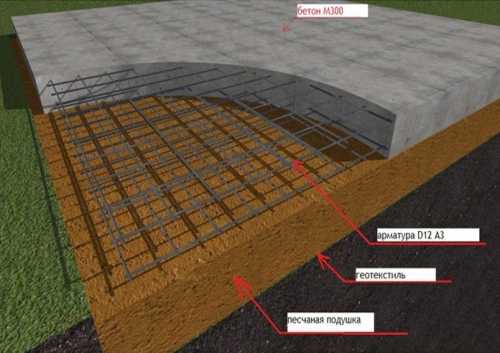

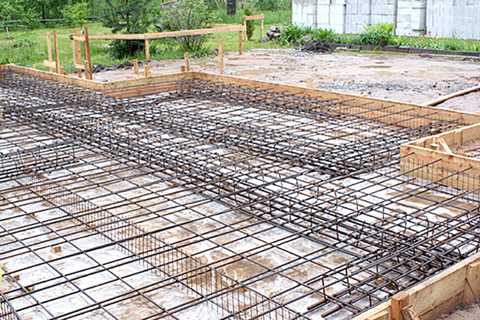

Монолитная плита

Монолитная железобетонная плита применяется в качестве фундамента для каркасного дома в тех случаях, когда на имеющихся грунтах другие технологии неприменимы. При строительстве большого дома с солидным бюджетом также довольно часто заливают утепленную монолитную плиту.

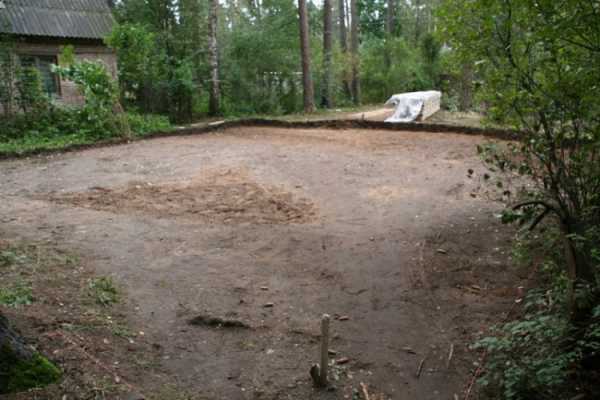

Для заливки плитного фундамента необходимо снять растительный слой и выровнять площадку. Под плиту, как правило, выбирают 50-100 см грунта и устраивают песчано-гравийное основание с послойной трамбовкой. Часто под несущими стенами сначала отливают железобетонную ленту глубиной 20-100 см, такая лента называется ростверк. При заливке ростверка делают выпуски арматуры наверх для последующей перевязки с плитой.

Перед засыпкой песчано-гравийной смеси котлован застилают специальной тканью – геотекстилем. Эта ткань пропускает воду, но не дает смешиваться песку с подстилающим грунтом. Затем выставляется опалубка по контуру фундамента и производится армирование по всей площади плиты. Применяется рифленая арматура 10-12 мм в диаметре. Вяжется одна или две решетки с размером ячейки от 10х10 до 20х20 см.

Если предполагается утепление плиты, под арматуру настилается слой твердого пенополистирола. Перед заливкой необходимо заложить трубы канализации и водопровода, чтобы потом не долбить плиту. Опалубка заливается бетоном, бетон выравнивается по маякам. Очень важно заливать плиту одним днем, иначе холодный шов может дать трещину.

Преимущества плитного фундамента для каркасного дома:

• высокая прочность и долговечность;
• применим практически к любым грунтам;
• не нужно нижнее перекрытие.

Недостатки:

• высокая стоимость;
• большой объем и длительный период работ;
• сезонность.

Учет всех этих условий и требований позволит выбрать фундамент, оптимально подходящий к конкретному каркасному дому. Правильно подобранный вариант позволит сэкономить средства и время без потери качества и сроков службы.

Видео: дешевый свайный фундамент своими руками

Закладка Постоянная ссылка.

pro-karkas.ru

Фундамент для каркасного дома своими руками

Если вы ограничены в финансах, то лучшим вариантом для вас будет каркасный дом. Его быстро и легко строить, материалов надо немного и они сравнительно дешёвые.
В этой статье будет описано строительство фундамента — этапа, с которого начинается строительство любого здания, и без которого оно невозможно.
Под каркасный дом можно делать ленточный и столбчатый типы фундамента, либо ставить сваи. Выбор зависит от рода почвы, пролегания грунтовых вод, параметров будущего дома и, конечно, финансовых возможностей.
Сейчас мы разберем разные виды фундаментов для каркасного дома, их строительство на пошаговой инструкции. Это будет началом для качественного строительства дома под крышу.

Ленточный фундамент

Содержание статьи

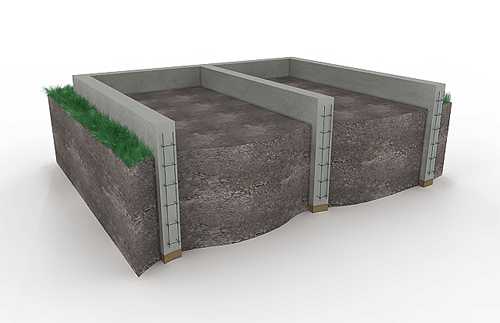

Ленточный фундамент — это неразрывное жёсткое сооружение по замкнутому контуру в виде ленты. Строят его под все несущие стены планируемого здания. Это самый популярный тип фундамента под частные дома и загородные коттеджи. Он отлично подходит в качестве основания для возведения каркасных зданий.

Ленточный фундамент характеризуется существенно большей площадью несущей поверхности, чем столбчатый и винтовой. Поэтому при меньшей глубине возведения он выдерживает те же нагрузки, что и столбчатый фундамент, при укладке на почву с меньшей плотностью, или более высокие нагрузки при такой же глубине возведения. Но для строительства ленточного фундамента понадобиться больше стройматериалов и надо будет сделать больше земельных работ.

Также в здании, возведённом на ленточном фундаменте, есть возможность построить подвал или цокольный этаж . Это делается путем уборки грунта из пространства внутри фундамента. В этом случае его стены одновременно выступают стенами цокольного этажа. Если устраивать подвал не планируется, то землю можно не убирать.

Ленточный фундамент надо обязательно углублять ниже уровня промерзания земли. Уровень промерзания бывает очень разным — он зависит от климатических условий и типа почвы.

При его возведении в начале сыпется песок, на него гравий, на него гидроизоляционный слой. При этом чем ниже промерзает грунт, тем больше должны быть слои песка и гравия. Очень важно, чтобы основание было приблизительно на 30% шире самого фундамента. Сверху гравия вяжется арматура таким образом, чтобы её части не выступали из бетона. Затем делается опалубка высотой минимум на 10 см выше планируемой высоты фундамента. При этом высота бетонного слоя должна превышать 50 см.

Плитный фундамент

Плитный фундамент — это монолитная плита, сделанная из железобетона и залитая под всем зданием.

Этот тип фундамента имеет самую большую площадь опоры по сравнению с остальными, и поэтому обеспечивает большую устойчивость дома на земле с более слабой несущей способностью. По этой же причине он сильнее всего противодействует силам пучения, поскольку в результате их влияния конструкция опускается и поднимается целиком. Отсюда взялось другое название фундамента в виде монолитной плиты — плавающий фундамент. При возведении дома на плавнях или болотах подобный фундамент незаменим, поскольку построенное на нем здание будет двигаться исключительно целиком, что не даст образоваться в нём трещинам и завалам.

Плитный фундамент строится высотой от 10 см и далее на утрамбованные песок и щебень, поверх которых стелится гидроизоляция. Поверх изоляции вяжется каркас из арматуры в виде 2-х сеток, нижней и верхней, недвижимо связанных одна с другой. Арматуру нужно брать ребристую с сечением 1,2–1,6 см. Используя такой фундамент можно сделать каркасную пристройку к дому.

Армирование внутри плитных фундаментов, по сравнению с ленточными, надо делать более серьёзное. На последние действуют только изгибающие продольные нагрузки, а изгибающие поперечные нет, потому что высота ленточного фундамента превышает его ширину. Поэтому в ленточных фундаментах ребристую арматуру вяжут только вдоль, для поперечной вязки подойдет и гладкая. А плитный фундамент имеет абсолютно другое соотношение длины, высоты и ширины, и на него действуют силы на изгиб как поперечные, так и продольные.

Плюс иногда возникают силы скручивания. Поэтому арматуру для каркаса надо использовать только ребристую — которая сильнее всего сцепляется с бетоном. Шаг прутьев арматуры должен составлять 20–40 см. Если вязать арматуру на расстоянии 30 см прут от прута, то на 1 кв. м фундамента понадобится 3 прута по 1 м на продольное вязание и столько же на поперечное — одинаково для верхней и нижней обвязок, плюс приблизительно 2 м для связки верхней и нижней арматурных сеток.

В итоге получается около 140 см прутьев на 1 кв. м плиты. Для строительства монолитного фундамента в виде плиты расходуется больше всего арматуры и самый большой объем бетона в сравнении с остальными фундаментами, поэтому возводить его дороже всего.

Столбчатый фундамент

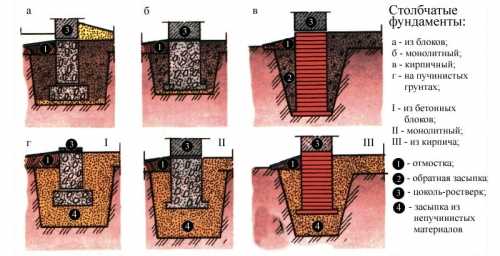

Столбчатый фундамент являет собой стоящие в земле независимо друг от друга опоры.

Ставят их обязательно во всех точках пересечения стен здания. Если стены длинные, между ними ставят дополнительные столбы (здесь можно ставить опоры послабее).

Верхнюю часть опор называют оголовком, низ — основанием. Оголовки являются точками, на которых будет стоять здание, поэтому их надо делать в один уровень — это будет линией начала 1-го этажа. Расстояние между низом дома и уровнем земли должно быть 0,4–0,5 м, чтобы дом не был сырым, чтобы не портились деревянные конструкции каркаса.

Столбы фундамента можно делать прямоугольными, квадратными, трапециевидными, круглыми и т.д. Самыми распространенными, являются круглые столбы, поскольку для них можно убирать землю с помощью обычного ручного бура.

Столбы для столбчатого фундамента подойдут сечением от 150 мм до 400 мм. При самостоятельном возведении столбчатого фундамента лучше использовать уже готовые столбы, которые бывают следующих сечений:

• 150 мм,
• 200 мм,
• 250 мм,
• 400 мм.

И ручные буры выпускаются под опоры этих диаметров. Столбчатый фундамент чаще всего вкапывают в землю приблизительно на 2 м (чтобы он был ниже промерзания земли). Основания опор имеют небольшую площадь, поэтому чтобы столбы не разрушились и не перекосились под давлением дома, они должны стоять на почве с хорошей несущей способностью.

Для такого фундамента подходят столбы из различных материалов: бетон, дерево, металл, кирпич. Деревянные столбы перед укладкой в землю надо обжигать либо обрабатывать специальными антисептиками, чтобы защитить древесину от сырости и вредителей, предотвращая таким образом её трухлявость и гниение. Дополнительно древесину можно защитить гидроизоляционными средствами, но даже в этом случае дерево остаётся наименее надежным материалом для возведения столбчатого фундамента.

Кладка из кирпича очень хороша в отношении стоимости и прочности, однако он не удобен в плане строительства. Складывать кирпичи в опору в яме по ширине в размер опоры невозможно, а складывать столбы целиком на земле, а потом опускать их в яму тоже долго и не легко.

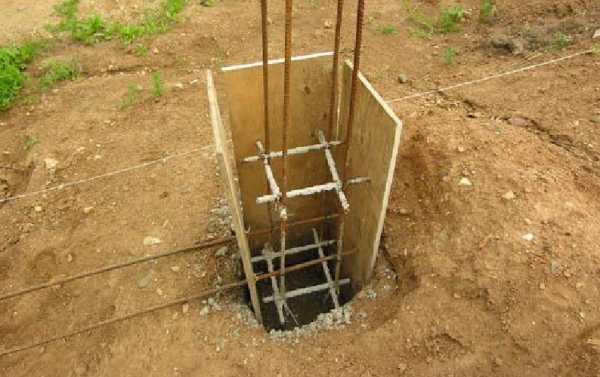

Самым лучшим со всех сторон материалом для столбов является бетон. Заливать его надо с армированием.

Такой фундамент будет самым прочным, слабо подверженным климатическим воздействиям и его совсем не сложно построить самостоятельно: пробурить скважины, насыпать прослойку из песка и гравия, поставить опалубку, связать арматуру (продольную надо брать ребристую 1,2–1,6 см в разрезе, поперечную можно и гладкую) и залить бетонным раствором. Плюс армированной цельной опоре не страшны никакие пучения, промерзания и перемещения грунта.

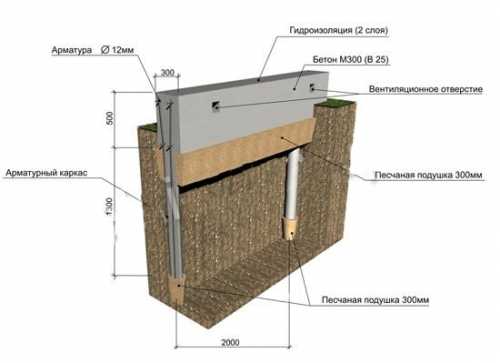

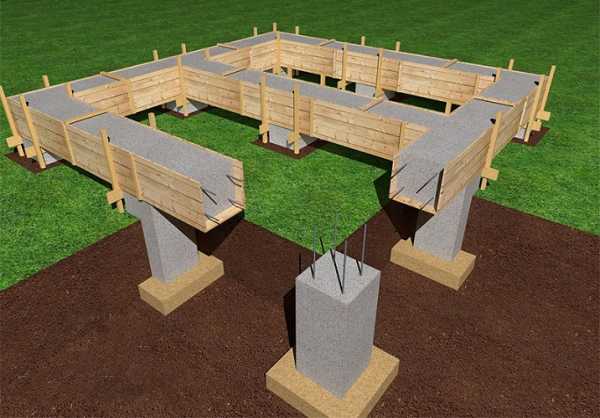

В этом типе фундаментов самым надежным является столбчатый фундамент с ростверком — специально сделанной верхней частью опоры, распределяющей нагрузку от дома и расположенной непосредственно между столбами. При промежутках между опорами 1,5–2,5 м ростверк делают в виде обычной армированной перемычки. Если промежутки между опорами превышают 2,5 м ростверк делают из рандбалки — железобетонной монолитной либо сборной балки, или металлической балки (из двутаврового профиля, обычного профиля или в виде швеллера). Для уменьшения стоимости строительства ростверк часто ставят в качестве фундамента для лёгких строительных конструкций.

Фундамент на винтовых сваях

Винтовые сваи считаются простым и дешёвым вариантом фундамента, его монтаж смогут осуществить от 3-х до 5-ти человек. Свая — это стальная труба с лопастями внизу.

Лопасть нужна для распределения нагрузки от конструкции на максимальную площадь земли и удержания конструкции при колебаниях почвы. С помощью неё во время опускания трубы в землю вращательный момент становится поступательным. Таким образом получается равномерная несущая способность всех элементов фундамента даже в случаях неоднородности почвы.

Сваю наращивают и вкручивают пока она не опустится ниже глубины промерзания почвы. Сверху в свае делают отверстие для закрепления арматуры, которой собственно вкручивается свая. Характеристики стальной трубы:

• Диаметр лопасти — от 20 см до 55 см;
• Диаметр ствола — от 10 см до 30 см;
• Толщина стенок — от 0,8 см до 1,2 см;
• Толщина лопасти — от 0,3 см до 1 см;
• Длина сваи — от 1,5 м до 9 м.

На противоположном конце сваи делается шляпка для соединения с ростверком.

Расчёт размеров фундамента

Основой для расчетов размеров фундамента является несущая способность грунта (коэффициент сопротивления грунта) и масса запланированного здания. Смыслом произведения расчетов является определение того, сможет ли данная почва выдержать нагрузку данного дома указанного веса на указанном фундаменте.

Если давление на землю полностью готового дома окажется меньше её несущей силы, то строительство можно выполнять в используемых в расчёте размерах. Если давление на грунт окажется выше его несущей способности, надо буде выполнить корректировки, для начала путём увеличения ширины основания.

Самыми важными показателями для почвы, на которой будет стоять дом, являются два показателя — сжимаемость и прочность. Самыми прочными и несжимаемыми являются полускальные и скальные грунты. Поэтому при строительстве на них каркасных домов котлован можно не рыть, а просто снять просадочный верхний плодоносный слой почвы. Выполнение дальнейших расчётов не понадобится.

При строительстве каркасного дома на более мягких грунтах (глина, песок, чернозём) фундамент возводится так, чтобы площадь его основания удовлетворяла следующему неравенству:

S>a×F/(b×R), где:

S – наименьшая возможная площадь основания, кв.см.
a – коэффициент — показатель надёжности, его величина обычно 1,2.
F – вес всего будущего здания в готовом виде (считается сложением общего веса всех материалов, из которых будет состоять дом, за исключением фундамента, веса мебели, сантехники, дверей, котлов, бытовой техники и жильцов).
b – коэффициент условий строительства, который принимается согласно типу почвы и конструкции здания (для деревянных и каркасных домов на глине он составляет 1,1, а для всех типов домов на мелких песках — 1,3).
R – сопротивление грунта или несущая способность грунта:

• Щебенисто-песчаный — 600кг на кв.см
• Глинистый при показателе текучести JL ≤ 0,5 — 450 кг на кв.см, при 0,5 <J L ≤ 0,15 — 400 кг на кв.см
• Гравийный (дресвяный) с песком — 500 кг на кв.см, с глиной: при показателе текучести JL ≤ 0,5 — 400 кг на кв.см, при 0,5 < JL ≤ 0,75 — 350 кг на кв.см.

Таким образом можно правильно рассчитать параметры как всего фундамента, так и его обреза. Площадь прямоугольника (в форме которого обычно строят фундамент) определяется путем умножения его длины на ширину. Конкретные размеры фундамента (не обязательно прямоугольного, можно и квадрата) могут варьироваться в пределах рассчитанных максимально подходящих размеров несущей конструкции.

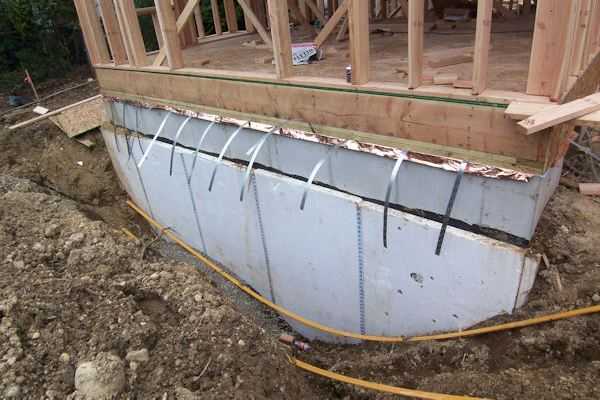

Способы утепления фундамента

Способы утепления и изоляции фундамента дома от сырости и холода из грунта разделяют на такие группы:

• Утепление и изоляция по наружным стенам;
• Утепление и изоляция по внутренним стенам.

Более эффективным вариантом является утепление фундамента по наружным стенам. Делать это лучше всего сразу после возведения фундамента, до начала установки каркаса дома. Утепление фундамента по наружным стенам осуществляется следующими способами:

• Засыпным. Осуществляется путём засыпания сыпучих строительных абсорбирующих материалов (щебня, керамзита, песка и т.д.) в траншею, проделанную со всех наружных сторон фундамента. Эти материалы хорошо отводят влагу, чем предотвращают разрушение фундамента, и являются хорошим барьером от холода.

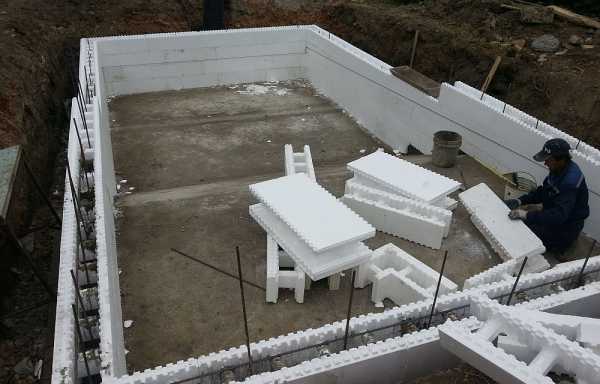

• Креплением плит из пенопласта. Осуществляется плитами из пенополистирола (пенопласта), которые крепятся к фундаменту клеем либо мастикой. Пенопласт, имеющий свойство сохранять тепло, обеспечивает довольно высокую теплоизоляцию. Но у него есть один существенный минус — его едят грызуны. Для защиты от них поверх пенопласта надо ставить сетку.
• Креплением плит из пеноплекса. Пеноплекс — материал, похожий на пенопласт, но более экологичный и крепкий. Он не деформируется и его не едят грызуны. Пеноплекс специальным клеем или битумной мастикой можно клеить прямо на фундамент.

Утепление и изоляция фундамента по внутренним стенам чаще всего выполняется, когда добраться к нему с наружной стороны гораздо сложнее, чем с внутренней.

Этот способ позволяет повысить температуру в подвале и убрать излишек влаги. Но внутренняя изоляция не защищает фундамент от воды в грунте и температурных перепадов.

Видео

Посмотрите видео об особенностях строительства фундаментов разных видов

fastbuildings.ru

Ленточный фундамент для каркасного дома своими руками: пошаговая инструкция +Фото

Самым распространенным в частном строительстве является ленточный фундамент.  Технология возведения ленточного фундамента довольно проста и позволяет выполнять его своими руками без каких-либо осложнений. Однако существенными минусами данного типа является большой расход материалов и как следствие – высокая цена.

Это довольно простой в исполнении и прочный фундамент с хорошей несущей способностью. Подходит он практически для любого грунта.

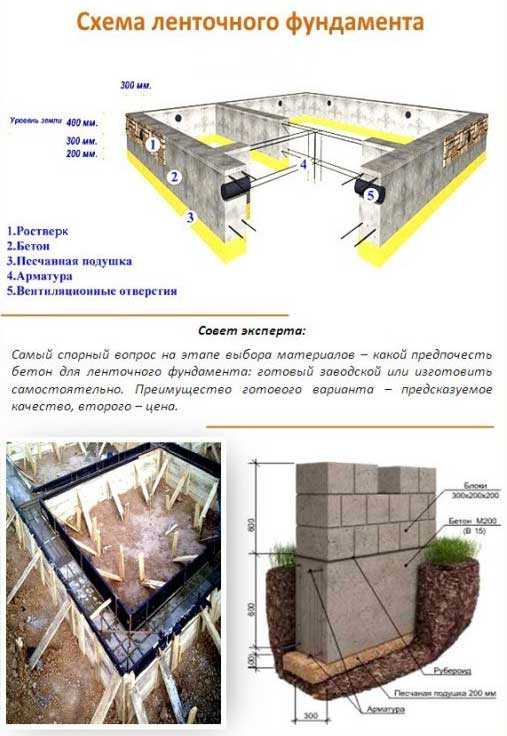

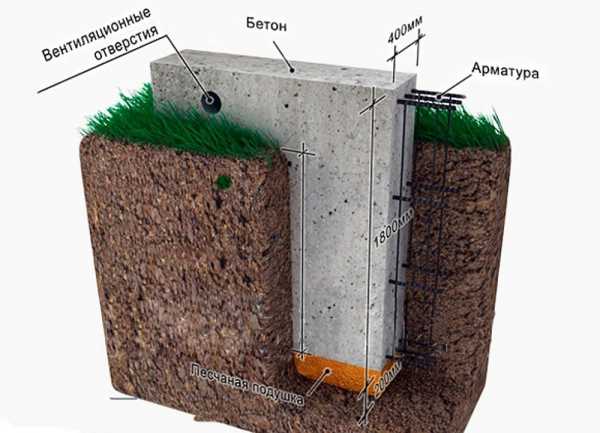

Ленточный фундамент, основные характеристики

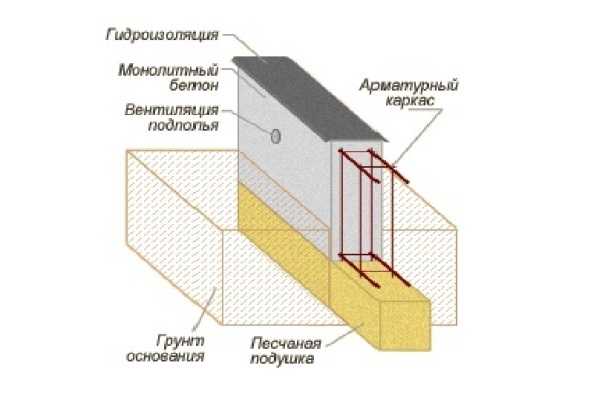

По своей конструкции данный тип фундамента это не что иное, как железобетонная монолитная полоса, установленная под всеми внешними и внутренними стенами будущего дома.

Подходит монолитный ленточный фундамент и для тяжелых кирпичных зданий или для домов с массивными перекрытиями. Хорошо работает он и тогда, когда в доме планируется устройство подвального или полуподвального помещения (например, погреб или даже гараж в подвале).

Какой бетон выбрать для ленточного фундамента?

Конечно многое зависит от типа вашего дома, на сколько он тяжелый, на каком грунте строиться, но не стоит забывать о качестве бетона. Он бывает разных марок. Для не тяжелых домов из каркаса или дерева вам подойдет бетон 200, если дом будет тяжелый или многоэтажный 250 или 300, он также гарантирует морозоустойчивость и защиту от пучинистых грунтов. А если ваш дом будет тяжелый как замок, то ставьте на суперпрочный бетон м350.

Разновидности ленточного фундамента

Основные характеристики и область применения ленточного фундамента различаются в зависимости от степени его заглубления, технологии возведения и используемых материалов.

По степени заглубления фундамента

Мелкозаглубленный

Для легких конструкций жилых домов используют мелкозаглубленный ленточный фундамент (глубина до 70 см.). Более массивные постройки из камня или кирпича, а также намерение устроить полноценное подвальное помещение, не позволят вам сэкономить и потребуют устройства заглубленного фундамента (глубина вычисляется по формуле: глубина промерзания грунта+30 см.).

Заглубленный

Заглубленный фундамент, конечно, является более прочным и менее подвергается деформации из-за пучения грунта. Однако требует большого количества материалов и трудоемких работ по возведению.

Устройство ленточного фундамента любого типа лучше всего проводить в теплое время года, так как есть потребность в рытье котловины, а с промерзшим грунтом работать довольно проблематично.

Важно! На глубоко промерзающих грунтах и грунтах с сильным морозным пучением данный тип фундамента не рекомендуется.

По технологии возведения

Возводимые непосредственно на площадке застройки фундаменты называют монолитными. А те, которые собирают из типовых ж/б блоков промышленного производства – сборными. Устройство монолитных можно осуществить своими руками. Сборные требуют привлечения спецтехники.

Срок службы

Срок службы монолитного фундамента будет составлять до 150 лет, но только в том случае, если был правильно произведен расчет и при строительстве использовались качественные материалы в правильной пропорции. Также данный тип фундамента более прочный.

Сборные фундаменты

Сборные ленточные фундаменты (кирпичные ленты или блоки) также применяются как в промышленном, так и в частном строительстве. Прослужат они в разы меньше и по прочности сильно уступают монолитным, так как все-таки состоят из отдельных элементов. К тому же для укладки массивных фабричных блоков под фундамент потребуется привлечение спецтехники. В итоге, такой фундамент выйдет дороже аналогичного монолитного. Однако, применение готовых блоков помогает сократить время возведения фундамента.

В зависимости от используемых материалов

• Ленточный фундамент из бутобетона.

Возводится с использованием цементного раствора и бутового камня. Достаточно прочный фундамент, лучше всего подходит для песчаных или скальных почв. Однако, из-за используемого материала и конструктивных особенностей, совершенно не подходит для участков с глинистыми почвами.

• Ленточный фундамент из железобетона.

Самый популярный материал. Возводится с использованием. Возводится с использованием песка и щебня, цементного раствора и металлической сетки и арматуры. Прочный и добротный фундамент с большой несущей способностью.

• Ленточный фундамент с применением кирпичной кладки.

В силу высокой гигроскопичности применяемого материала – кирпича – нуждается в хорошей гидроизоляции. Не подходит для почв с высокими грунтовыми водами и для глубокого заложения.

• Ленточный фундамент из плит и блоков.

Возводится из готовых железобетонных плит или блоков. Подходят для любого грунта.

Возведение монолитного ленточного фундамента: пошаговая инструкция

Чаще всего при строительстве дома своими руками застройщики выбирают вариант монолитного мелкозаглубленного ленточного фундамента из железобетона. Рассмотрим этапы возведения данного фундамента.

1 этап. Подготовительный

Включает, прежде всего, расчистку участка от мусора и завоз необходимых строительных материалов. Далее производится нанесение разметки будущего фундамента, которая требует четкого контроля и проверки. Углы дома и каждой комнаты — строго 90 градусов.

Подготовленная площадка должна быть выровнена, а ее габариты должны на 2,5 метра выходить за внешний край дома.

2 этап. Рытье и обустройство траншеи

Рыть траншею можно вручную или заказать экскаватор. Даже если траншею вырыли с помощью спецтехники, без ручного труда не обойтись. Ведь дно сделанной экскаватором траншеи нужно выровнять, а местами – подчистить.

На дне траншеи укладывается песчаная или гравийная подушка, которая тщательно утрамбовывается. Поверх песка кладут слой гидроизоляции или заливают цементную смесь (это исключит уход влаги из бетона в грунт).

3 этап. Опалубка и арматура

Опалубка может быть выполнена своими руками из досок, струганных как минимум с одной стороны (ровными краями устанавливаются внутрь).

Доски для опалубки должны быть хорошо вымочены и хорошо зафиксированы внутри траншеи распорками. Положение стенок опалубки – строго вертикальное. Возвышение над землей (будущий цоколь дома) – не менее 30 см. Коме того, на данном этапе внутри опалубки должны быть предусмотрены отверстия для коммуникаций.

Также вполне приемлемым является вариант, когда вместо дощатой используют заводскую разборную металлическую опалубку.

Внутрь опалубки на всю высоту помещается арматурный каркас, который обеспечит прочность монолита.

4 этап. Заливаем бетон

Бетон в опалубку заливается слоями и утрамбовывается пои помощи бетонного вибратора или вручную. Прочность и надежность монолитного фундамента напрямую зависит от качества бетона.

5 этап. Гидроизоляция монолита и обратная засыпка.

К гидроизоляции можно приступать на 7-10 деть после заливки фундамента.

На этом этапе опалубка демонтируется, и ее место занимает гидроизоляционный материал. Это может быть рубероид или обычная глина. Иногда, если планируется подвальное помещение, под слой гидроизоляции укладывается утеплитель.

Оставшиеся желоба засыпаются песком и утрамбовываются.

После полного набора бетоном прочности строительство дома можно продолжать.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Столбчатый фундамент для каркасного дома: инструкция по монтажу

Любое строительство здания начинается с сооружения основания. Для создания экономичных, быстро возводимых оснований под лёгкие одноэтажные дома часто выбирают столбчатые фундаменты. Это же касается и каркасных домов. Попробуем разобраться в отличиях от других фундаментов, а также принципах сооружения конструкции.

Преимущества

Столбчатые фундаменты являются упрощёнными разновидностями свайных оснований. Они обладают массой преимуществ перед ленточными:

• намного дешевле;
• легко и быстро возводятся;
• можно построить самостоятельно без применения тяжёлой техники;
• легко ремонтируются.

Каркасные дома представляют собой лёгкие конструкции с точечными нагрузками на основание. Если не предусмотрен подвал или цоколь, то столбчатый фундамент, построенный своими руками, для такого здания будет самым экономичным и целесообразным вариантом.

Устройство такого основания представляет собой процесс расположения в котлованах железобетонных, металлических, кирпичных столбов. Самыми прочными считаются железобетонные опоры.

Недостатки

Столбчатый фундамент имеет не только плюсы, но и минусы, а именно:

• не подходят для тяжёлых построек, поэтому в перспективе надстройка верхнего этажа будет невозможна;
• нельзя устанавливать на рыхлых и плывучих грунтах, потому что они будут смещать и разрушать опоры;
• требуется дополнительное утепление пола.

Перед началом строительства основания под каркасник необходимо выполнить подготовительные работы. От этого во многом будет зависеть устойчивость и долговечность конструкции.

Подготовительные работы

Вначале нужно исследовать грунт, насколько он подходит для такого варианта фундамента. Необходим уже готовый проект будущей постройки, чтобы сразу определиться с количеством и расположением столбов под всеми несущими элементами.

Расчищается площадка под будущий дом – убирается весь мусор, снимается верхний слой почвы на 30 см, выравниваются все бугры и ямы. Ровность поверхности проверяется с помощью уровня. Размер подготовленной площадки должен быть по периметру со всех сторон на 2 метра шире, чем сам объект.

Инструменты

Необходимо заранее подготовить инструменты и приспособления для каждого из этапов выполнения работ.

Для разметки фундамента на площадке понадобятся:

• строительная рулетка;
• уровень;
• отвес;
• угольник;
• шнур;
• деревянные колышки.

Земляные работы выполняются:

• заступом;
• киркой;
• ручным буром;
• остроконечной лопатой;
• шуфельной лопатой.

В процессе строительства фундамента потребуются:

• бетономешалка;
• опалубка – деревянная, металлическая или пластиковые панели;
• вёдра;
• бочки;
• лейки;
• трамбовки;
• кельмы;
• тёрки;
• зубила;
• щётки;
• кисти;
• молоток;
• клещи;
• расшивки.

Список материалов, как рассчитать их расход

Проще всего расчёт материалов произвести на онлайн-калькуляторе столбчатого фундамента. Предварительно нужно подсчитать, чтобы знать количество и размеры столбов, сколько будет рядов, какой диаметр устанавливаемой арматуры.

Для создания железобетонного столбчатого основания понадобятся такие материалы:

• цемент;
• песок и мелкофракционные щебень для обустройства подушки, замеса бетона;
• арматура – вертикальная Ø 10-14 мм, для горизонтальных перемычек Ø 6мм;
• рубероид для гидроизоляции столбов.

Расчёты глубины фундамента и определение количества столбов

Частота размещения опор, их габариты зависят от того, какие будут использованы материалы, а также характеристик постройки. Ширина каждого основания должна быть 25-40 в сечении, а промежутки между ними не более 2,5 см. Максимальная высота видимой части — 50 см, а заглублённость зависит от многих факторов (вида постройки, грунта).

Такие фундаменты бывают трёх видов:

• заглубленный – устанавливается на участках с глубоким промерзанием грунта (на всю глубину этого слоя), а также где пучинистые земли или грунтовые воды;
• мелкозаглубленный (при глубине промерзания до 400-700 мм) – для слабопучинистых грунтов или где половина уровня занимает песчано-гравийная насыпь;
• незаглубленный – для него нужно только подготовить песчаную подушку, применяется там, где грунт не пучинистый или слабопучинистый.

Пошаговая инструкция

Прежде всего, на расчищенном участке делается разметка. По расположению углов будущего дома вбиваются колышки, на которые натягивается шнур. Важно проверить путём измерения диагоналей между углами на наличие перекосов. Измеряются две диагонали с помощью шнуров – разница в их длине должна быть не более 3 см. А верхние отметки будущих опор должны быть одинаковые – допускается разница в их высоте не более 1 см (проверяется уровнем).

Подготовка ям и их гидроизоляция

Земляные работы выполняются без применения спецтехники. По намеченным точкам роются квадратные ямы. Их ширина должна быть на 20-40 см больше опор, чтобы удобно было выполнять монтаж опалубки. Эту работу лучше выполнять лопатой, чтобы ямы получились ровными, или ручным буром. На дно укладывается подушка из песка и мелкого гравия, плотно утрамбовывается. Её высота зависит от уровня подземной части базиса. Для заглубленного слой подушки нужен толщиной 50 см, для мелкозаглубленного — 25 см. После её утрамбовки сверху укладывается рубероид.

Сборка опалубки и установка арматуры

На следующем шаге устанавливается и прочно закрепляется опалубка по размеру будущих столбов. Внутри неё нужно проложить рубероид, чтобы бетонная смесь во время заливки не просачивалась через щели. Затем его можно оставить в готовом основании для предохранения его от разрушения влагой.

Вместо опалубки можно использовать трубы (керамические, металлические, асбестовые), которые потом остаются в земле вместе с железобетонным основанием.

На дно заливается цемент толщиной 20 см, а когда он ещё не полностью застынет, размещается арматура. В каждый столб рядом с опалубкой (на расстоянии 2 см от неё) устанавливаются вертикальные металлические стержни (не менее 4-х), по вертикали они через каждые 25 см закрепляются металлической проволокой методом закручивания (сваркой пользоваться нельзя).

Заливка бетоном и ростверк

Бетонный раствор (щебень, цемент, вода) заливается в несколько приёмов по 30 см, каждый раз нужно его утрамбовывать методом штыковки металлическим стержнем. После окончания заливки проверяют уровнем монтажный горизонт. Выравнивается по высоте смесью цемента и песка.

Когда бетон застынет, снимается опалубка, делается гидроизоляция. Она необходима, потому что основание здания (особенно заглубленная часть) всегда подвергается разрушительным воздействиям влаги. Для этого используется рубероид, жидкое стекло, стекловолокно, горячая смола. Промежутки между грунтом и столбами лучше засыпать глиной, плотно утрамбовывая её через небольшие промежутки.

Для придания основанию жёсткости и прочности устанавливается ростверк. Он изготавливается из дерева, металлического профиля, железобетона. Для изготовления бетонного ростверка сверху на столбы устанавливается опалубка, размещается металлическая арматура и заливается бетон. В каркасных лёгких домах делать усиленный ростверк не обязательно.

Заключение

Если выполняется техническая инструкция, то самостоятельное изготовление столбчатого фундамента под каркасный дом, дело совсем не сложное. Достаточно правильно сделать грамотный расчёт, подобрать подходящие материалы, соблюдать все технологии. Тогда основание для дома получится надёжным и недорогим.

rems-info.ru

Как сделать фундамент под каркасный дом

Каркасный дом – легкое сооружение, которое возводят на всех видах фундаментов. Главное сделать его качественно, а значит, он должен быть построен правильно, с учетом всех требований. Можно пойти двумя путями: заказать бурение скважины для взятия грунта, сдать его на анализ в лабораторию, после чего, на основании полученных данных, инженер произведет расчеты. Это даст гарантию на долгие годы благополучной эксплуатации основания, но и стоит недешево. Второй метод строительства фундамента под каркасный дом применяется большинством самозастройщиков –  он основывается на опыте соседей и на собственных знаниях. Именно о том, как выполнить все работы самостоятельно и пойдет речь в статье.

Содержание:

1. Какой фундамент лучше под каркасный дом
2. Ленточный фундамент под каркасный дом
3. Свайно-винтовой фундамент под каркасный дом
4. Столбчатый фундамент под каркасный дом
5. Монолитный плитный фундамент



Какой фундамент лучше под каркасный дом



Выбор фундамента под строительство дома – важный и ответственный шаг. Для тяжелых кирпичных, каменных или монолитных зданий он может составлять почти 20% всей стоимости дома. Но для легких каркасных и деревянных домов цена фундамента существенно ниже. Так как найти золотую середину, и сделать надежное, прочное, но недорогое основание?

Выбор того или иного типа фундамента под каркасный дом зависит от ряда факторов:

• характеристика грунта на месте строительства;
• наличие подвального помещения;
• конечный вес дома, который зависит от его площади и материала, из которого он будет возводиться;
• близость грунтовых вод и уровень промерзания грунта.



Определение характеристики грунта



Вначале надо определиться с типом грунта на строительной площадке. Если финансы позволяют, то заказываются геологические изыскания.

Еще один способ — это самостоятельное определение уровня грунтовых вод и состава почвы. Для этого выкапывается яма, примерно 1,5 метра глубиной, и изучается срез грунта:

• песчано-каменистые, скальные или гравийные грунты без содержания глины, а также крупнопесчаные  без включений – что является наилучшим вариант. Они не удерживают влагу и не вспучиваются при промерзании.
• пылевые и мелкозернистые пески – называются пучинистыми грунтами, это наименее благоприятный вариант для строительства фундамента;
• глинистые грунты с близко расположенными грунтовыми водами вспучиваются при промерзании.

После определения грунта, можно правильно подобрать тип фундамента под свой дом.



Основные нюансы:

• срок службы фундамента должен быть равен сроку службы самого дома. Так, для каркасного или деревянного строения нет необходимости делать железобетонный ленточный фундамент;
• при наличии на участке высоко расположенных грунтовых вод нет смысла оборудовать подвальное помещение. Несмотря на тип фундамента и качество гидроизоляции, в нем постоянно будет сохраняться высокая влажность;
• если строительство каркасного дома планируется на плывучих и насыпных грунтах, то лучшим вариантом считается возведение монолитной фундаментной плиты, которая обеспечит пространственную жесткость;
• сэкономить бюджет позволит мелкозаглубленный фундамент под каркасный дом или различные виды фундаментов на песчаных подушках.



Принимая во внимание все вышесказанное, и учитывая легкость конструкции каркасного дома, становится ясно, что для его строительства подойдут все виды недорогих и простых в исполнении фундаментов. Подробнее о каждой конструкции и поэтапном строительстве рассказано ниже.





Ленточный фундамент под каркасный дом

Ленточный фундамент наиболее популярен при строительстве малоэтажных домов. Связано это с невысокой ценой и простотой в возведении. Довольно часто его усиливают с помощью свай, в этом случае он называется свайно-ленточный.

Устройство ленточного фундамента под каркасный дом  своими руками потребует грамотного исполнения, ведь любая неточность и ошибка повлечет за собой серьезные последствия.

Делают его чаще всего в тех случаях, когда планируется подвальное помещение или утепленное подполье. Мелкозаглубленный фундамент оптимален на непучинистых грунтах, но с глубоким уровнем промерзания придется либо копать более глубокую траншею, либо усиливать его сваями, закрученными ниже уровня промерзания.

Вначале на участке наносится разметка, которая соответствует расположению фасадов и несущих стен. В нужных местах вбиваются колышки, а между ними натягивается прочная веревка. Для обозначения ширины стен, параллельно натягивается второй ряд веревок (ширина фундамента должна быть минимум на 10 см шире несущих стен дома).

По готовой разметке роется траншея глубиной 50-60 см, а для свай бурятся скважины ниже уровня промерзания грунта на 20 см. После чего насыпается песчаная подушка и проливается водой.

На следующем этапе начинается монтаж опалубки. Но перед  ее устройством, на боковые стороны траншеи, укладывается гидроизоляционный рулонный материал. Поверх него сооружается опалубка из обрезных досок толщиной 5 см. Все доски должны располагаться вертикально и возвышаться над уровнем земли не менее чем на 30 см.

В конструкцию помещается арматура из проволоки диаметром 10-16мм. Между собой она соединяется вязальной проволокой или сваркой. Связать ее можно своими руками при помощи пассатижей. Это довольно трудоемкая работа, которая займет много времени, сделать процесс более быстрым позволит использование автоматического пистолета.  С его помощью на соединение тратится 1-2 секунды.

Теперь начинается заливка бетоном. Для раствора используется цемент не ниже М500 с песком в пропорции  1:3. Часто смесь готовят самостоятельно в бетономешалке, но лучше купить готовую. Раствор заливается за один раз, а для его уплотнения необходимо воспользоваться специальным вибратором.

Если на нем будет строиться легкий каркасный дом, то снимать опалубку и приступать к дальнейшим строительным работам можно уже через  5-6 дней.



Свайно-винтовой фундамент под каркасный дом

В большинстве случаев фундамент на винтовых сваях для каркасного дома считается наиболее оптимальным вариантом. Его возводят на рыхлых и неустойчивых грунтов, на участках с сложным рельефом и близким залеганием грунтовых вод.

Основные достоинства фундамента из винтовых свай:

• устанавливаются без спецтехники;
• монтируются всего за 1 день;
• хорошие показатели несущей способности;
• устойчивы к промерзанию грунта и воздействию грунтовых вод;
• большой выбор размеров и типов, что позволит подобрать оптимальный вариант;
• невысокая цена;
• возможность строительства в любое время года;
• удобно при ремонте уже существующего фундамента.

К недостаткам следует отнести невозможность оборудования подвального помещения. Свайно-винтовой фундамент пригоден только для строительства легких домов или небольших пристроек.



Выбор и расчет количества винтовых свай



Сегодня на строительном рынке большое разнообразие типов и модификаций винтовых свай. Они могут иметь как различные антикоррозийные покрытия, так и различаться по размерам, но важно, чтобы они имели ровную конструкцию, а лопасти были правильной формы.

Определиться с выбором вам помогут данные таблицы.

Советы:

• для получения правильных скважин бур должен находиться строго вертикально;
• начинать и продолжать бурение до необходимой глубины нужно без применения ствола столба;
• глинистую почву лучше всего бурить в сухую погоду.





Установка винтовых свай своими руками

Устанавливаются винтовые сваи двумя способами: вручную или с применением специальной техники. Второй способ применяется, когда необходимо завинтить сваи большого диаметра. А для небольшого и легкого дома можно установить их самостоятельно, но и в этом случае понадобится 2-3 крепких мужчин.

Они имеют специальную конструкцию, благодаря которой их возможно закрутить вручную. При таком способе установки, получается, более четко выставить горизонтальный уровень.

Для фундаментов используются стальные винтовые сваи с антикоррозийным покрытием длинной от 2,5 м. В грунт они заглубляются не менее чем на 1,5 м (в зависимости от региона и глубины промерзания грунта). Если в верхних слоях находится просадочный грунт, например торф, то сваю следует наращивать до необходимой глубины, чтобы заглубиться до твердых слоев.

Перед их монтажом делается разметка свайного поля фундамента и уже согласно плану закручиваются все сваи.

После того, как свая закручена, ее подрезают до нужной высоты и бетонируют ствол до уровня подрезки.

Сверху на ствол монтируется оголовок винтовой сваи, на который будет монтироваться обвязка. Высокая несущая способность винтовой сваи получается благодаря тому, что при ее заглублении грунт не только не рыхлится, но еще и дополнительно уплотняется лопастями. Когда фундамент из свай делается для временной постройки, их не следует бетонировать, тогда их можно легко выкрутить и использовать повторно.

Rак сделать фундамент под каркасный дом видео



Столбчатый фундамент под каркасный дом

Он представляет собой отдельно стоящих бетонных столбов. Они располагаются по периметру дома и по пересечения стен внутри него. Нижняя их часть называется основание, а верхняя — оголовком. Важно, чтобы оголовки находились в идеально ровной горизонтальной плоскости, ведь именно на них, в дальнейшем, устанавливается каркас дома. Их высота, зачастую ровна высоте пола первого этажа и составляет 50-60 см от уровня земли.

Часть столбов, которая находится под землей, обычно имеет круглое сечение, а надземная часть – квадратное или прямоугольное. Скважины для столбчатого фундамента бурятся обычным садовым буром, а вот обрешетку проще всего делать из обрезной доски. Диаметр скважин зависит от веса постройки, который в дальнейшем будет на нее оказывать давление, и дополнительного запаса прочности.

Площадь сваи совсем небольшая, поэтому она должна опираться на твердые слои почвы значительно ниже уровня промерзания. В среднем, глубина бурения составляет около 2-ух метров.

Надземную часть выполняют из армированного бетона, из кирпича и древесины.

Последний вариант самый ненадежный, даже при обработке дерева антисептиками и гидроизоляцией, прослужат такие столбы недолго. Складывать столб из кирпичей довольно трудоемкий процесс, наиболее оптимальным вариантом является заливка бетоном. Армированный бетон обеспечит наивысшую прочность на сжатие и на растяжении, что убережет его от деформации от воздействия сил морозного пучения. Приготовить раствор можно самостоятельно, но с использованием бетономешалки.

Сами столбы могут иметь не только постоянное цилиндрическое или прямоугольное сечение, но и переменное – расширяясь у основания.

Второй вид хоть и потребует  больших земельных работ, но благодаря увеличению площади опоры увеличит несущую способность всего фундамента. Кроме этого, увеличится и его устойчивость к пучению грунта.

Закладываются столбы такой формы двумя способами. В первом случае выкапывается яма прямоугольной или квадратной формы, по размеру больше будущего столба на 30-50 см. В нее устанавливается опалубка, которая задаст форму и армирующий каркас, после чего все заливается бетоном. Когда бетон затвердеет, опалубка снимается, и столб плотно закапывается.

С помощью этой технологии создаются бетонные столбы самых различных форм, но это довольно трудоемкий процесс который отнимет не только много времени, но и сил.

Второй способ – технология ТИСЭ, она была разработана специально для строительства столбчатого фундамента своими руками. Он подразумевает применение бура ТИСЭ-ф, которым бурятся скважины диаметром 20 см. В нижней части бур имеет уширение 40 или 60 см, которое и создает расширение у основания столба в виде полусферы.

Для равномерного распределения нагрузки на все столбы, и придания все конструкции целостности и жесткости, заливается ростверк. Чаще всего под него делают опалубку и заливают бетоном с использованием арматуры.

Для каркасного дома, в отделке которого не использовано тяжелых материалов, он не обязателен.

Основными достоинствами столбчатого фундамента является его невысокая цена и простота установки даже собственными силами.



Монолитный плитный фундамент

Это сплошная железобетонная монолитная плита, которая располагается под всей площадью дома. Он имеет наибольшие несущие способности среди всех видов фундаментов, благодаря чему способен обеспечить необходимую устойчивость тяжелого дома на пучинистых грунтах. Под их воздействием поднимается и опускается вся плита целиком, поэтому ее еще называют плавающей.

Толщина плиты от 10 см. Ее основу составляет тщательно утрамбованная песчано-гравийная подушка, на которую кладется слой гидроизоляции. Сверху ставится армирующий каркас, который состоит из двух арматурных сеток, жестко связанных между собой. Для монолитной плиты берется ребристая арматура диаметром от 12 до 16 мм – она обеспечит наилучшее сцепление с бетоном. Расстояние между прутками составляет  20-30 см. На примере шага в 30 см можно рассчитать необходимое количество арматуры: 1м2 арматурной сетки = 3 прутка по 1 метру вдоль + 3 прутка по 1 метру поперек = 6 метров верхний пояс жесткости, и столько же еще надо на нижний. В итоге на 1 м2 потребуется не менее 12 м арматуры, но обязательно покупать надо с запасом.

Помимо этого, на плиту потребуется намного больше бетонного раствора, чем на другие типы фундаментов, что делает ее одним из наиболее дорогих вариантом фундамента для каркасного дома.



Схема армирования монолитной плиты



Плита может быть не только гладкой, но и иметь ребра жесткости. Они располагаются на нижней стороне плиты и направлены вниз. Их наличие делает плиту максимально устойчивой к деформации и защищает ее от движения в горизонтальной плоскости. При этом ее верхняя сторона, которая является полом цокольного этажа, остается гладкой.

Для строительства каркасного дома и дома без подвального помещения монолитный плитный фундамент делается мелкозаглубленным.

Вначале снимается верхний плодородный слой почвы и на его место укладывается геоткань (мегаизолом).  После чего засыпается песчаная подушка, утрамбовывается виброплитой и поливается водой.

Поверх кладется еще один слой геоткани, а на него насыпается гравий и также утрамбовывается. По периметру плиты собирается опалубка и внутрь нее укладывается связанная арматура.

На данном этапе начинается заливка бетона высокого качества. Чтобы удалить все пузырьки воздуха, на протяжении всей заливки раствор уплотняют специальным вибратором по бетону.

Готовый фундамент оставляется до полного затвердевания на 2-3 недели, а по истечению срока демонтируется опалубка и он готов к дальнейшим строительным работам.

Для обеспечения устойчивости к морозному пучению,  грунт вокруг мелкозаглубленного фундамента необходимо хорошо утеплить.







strport.ru

Строим ленточный фундамент для каркасного дома своими руками

Малозаглубленный ленточный фундамент для каркасного дома выбирают, если позволяет площадь строения и тип грунта на участке. Если предполагается возведение подвального этажа, то нужно увеличить глубину закладки подошвы. А при строительстве дома на ровном участке с нормальным показателем сопротивления почвы стоит прибегнуть к варианту устройства пола по грунту. Такой способ позволит снизить затраты на строительство.

Выбор подходящей конструкции и размеров

При строительстве каркасного дома возможны разные виды ленточного фундамента:

• Малозаглубленный. Этот вариант предполагает наличие двойного армированного слоя. Глубина основания не превышает 1 м.
• Монолитный пояс. Такой фундамент укладывается на грунт. Плодородный слой почвы при этом убирают, заменяя его песчаной насыпью.
• Незаглубленный. Делается подушка из материалов нерудного типа. Такой вид фундамента несколько выше монолитного пояса.

Подробно о видах и их особенностях рассказано в видео.

Каждый из перечисленных выше вариантов нуждается в защите от пучения. Ее создают дренажной системой, утепленными отмостками, боковыми гранями. Также защита обеспечивается путем замены пучинистого грунта слоем из песка или щебня.

Не рекомендуется закладывать ленточный фундамент малого заглубления в горной местности. В таких регионах присутствует вероятность сдвига фундамента. При проведении работ на пылевых грунтах нижнюю часть фундамента расширяют при помощи плиты.

Глубина фундамента

Ленточный фундамент целесообразно закладывать на глубину не более 2,5 м. Если же необходима большая глубина, то лучше рассматривать свайное основание. Его можно существенно усилить при помощи сварных балок.

В большинстве ситуаций несущая способность фундамента обеспечивается нормальным показателем сопротивления слоев почвы. Речь идет о глубине от 40 до 70 см. В таких случаях проблемы решаются при помощи вспомогательных технологий.

Монолитный пояс и незаглубленное основание имеют одно очень важное достоинство. Устройство таких типов фундамента не предполагает больших временных затрат на земляные работы. Однако здесь бюджет значительно выше, чем при возведении фундамента малого заглубления.

И пояс, и незаглубленный фундамент требуют приобретения и установки утепляющих материалов. Также для такого основания понадобится монтаж дренажной системы и устройство песчаного слоя. Эти элементы имеют длительный эксплуатационный ресурс и не боятся воздействия пучения.

Высота и ширина бетонной ленты

Каркасные строения опираются на обвязку фундамента, выполненную из швеллера или бруса. Ширина бруса чаще всего не превышает 15 см. При этом, согласно строительным нормам, этот показатель должен составлять 30-40 см. Так удастся получить необходимый показатель запаса прочности.

Показатель высоты монолитной конструкции, должен превышать показатель ширины на 200-400%. В случае стандартного коттеджа высота основания составляет 60-120 см. Если прибавить к этому глубину залегания, то получится полноценный цокольный уровень. Таким образом, можно сделать в доме балочные перекрытия или грунтовые полы.

В случае с перекрытиями из балок строителям придется добавить отверстия вентиляционного типа. Площадь отверстий должна составлять 1/400 от всей площади цоколя. Грунтовые полы в каркасном доме на ленточном фундаменте не нуждаются в вентиляционных отверстиях.

Строительные технологии

Строительство ленточного фундамента начинается с нанесения разметки на строительной площадке. Далее изымается грунт, монтируется опалубка, заливается бетон в армированный каркас.

На начальных этапах активно используются технологии, снижающие вредоносное воздействие сил пучения. Для этого строители устанавливают дрены (на уровень подошвы основания). Слой почвы под дренами заменяется щебнем или песком. Затем производится утепление отмосток. Это делается с целью сохранения под строением тепла, получаемого от почвы.

Гидроизоляция всех бетонных компонентов фундамента позволяет увеличить эксплуатационный ресурс всего строения.

Перенос осей

Установка опалубки начинается с выкапывания траншей. Их делают в точном соответствии с чертежом проекта. Линия траншеи наносится в виде разметки на стройплощадке. Вынос стеновых осей выполняется следующим способом:

• Привязка по объектному принципу. Крайние углы здания должны быть удалены от улицы как минимум на 5 м. От проезда и крайней точки участка – на 3 м. Также необходимо учитывать расположение коммуникаций, колодца, водозабора и септика.
• Вместо кольев используют обноски. Они выполнены из двух брусьев, имеющих нижнюю заостренную часть. Между ними монтируется доска длиной 0,6-0,8 м. Такие конструкции устанавливают по краям траншей.

На обноски натягивают 3 шнура (струны). Шнуры натягиваются на боковые грани и стеновые оси. Струны можно снять перед началом землеройных работ и установить обратно после их завершения. Каркасный дом должен иметь равнозначные диагонали.

По этой причине оси откладывают под прямым углом (по отношению друг к другу). В результате получается треугольник, имеющий гипотенузу 5 м, а катеты 3 и 4 м. Современные строительные стандарты допускают отклонения в проектировании равные 1 см.

Дренажная система

Ленточный фундамент под каркасный дом предполагает наличие дренажа. Его выполняют по той же технологии, что и подземную канализацию наружного типа.

1. На первом этапе выкапываются траншеи. Они должны проходить по всему периметру будущего строения. Глубина траншей должна равняться глубине подошвы основания. Сечение – 0,5*0,5 м. Очень важно, чтобы сечение имело уклон в 4-7 градусов. Это обеспечит самотек.
2. Далее устраивается слой подстилающего типа. На дно траншеи укладывается геотекстиль, а поверх него засыпается щебень. При этом края материала необходимо выпустить на боковые грани траншеи. Это делается с целью последующего укрытия материалом всей конструкции.
3. После подстилающего слоя монтируются колодцы. Они представляют собой вертикальные трубы с заглушенным дном. Такие импровизированные колодцы устанавливают по краям будущего дома.
4. На последнем этапе укладываются дрены. Они представляют собой перфорированную гофротрубу. Дрены монтируют внутрь колодцев.

Дренажная система нуждается в защите от вспучивания. Ее обеспечивают при помощи засыпки щебня в траншеи.

Подбетонка и подсыпка

Вспучивание может привести к образованию трещин в фундаменте. Чтобы избежать этого, необходимо выровнять дно траншеи при помощи засыпки нерудных материалов. Создается слой высотой 40 см. Его выравнивают послойно при помощи виброплит. Есть несколько способов создания инертной подушки. Каждый способ подходит под определенные геологические условия.

• Щебень, полностью заполняющий траншею. Такой вариант используют при высоком показателе УГВ.
• Слой песка в 40 см. Это бюджетный способ. Его применяют при низком УГВ.
• Щебень и песок. Такая схема используется в регионах с низким сопротивлением почвы.

При помощи подбетонки можно решить следующие проблемы:

• Снижение расхода цементного раствора при заливке ленты.
• Обеспечение защиты гидроизоляционного слоя от прокола щебенкой.

Подбетонка является стяжкой в 5-7 см. Ее делают из так называемого «тощего бетона» марки B7.5 и заливают в опалубку. Ширина должна превышать размер ленты фундамента в среднем на 30 см. Так повышается надежность опирания.

Гидроизоляция подошвы

Стяжка покрывается мембраной, которая представляет собой специальный пленочный материал. При помощи этого материала можно защитить фундамент и весь каркасный дом от воздействия влаги и воды.

Опалубка

На выбор опалубки влияет глубина ленточного фундамента. Различают следующие виды опалубки:

• Деревянные или фанерные конструкции. Их используют, если глубина залегания не превышает 70 см.
• Полистирольные L-видные модули. Такую опалубку применяют для монолитного пояса или незаглубленного основания.

Для обеспечения стабильной пространственной геометрии строения необходимо устранить силы пучения. Это можно сделать при помощи утепления верхних частей малозаглубленного основания.

Теплоизоляционный материал закладывают прямо в опалубку (прижимают к наружной части конструкции). Также можно оклеить утеплителем борта ленты после снятия опалубки. Сохранить геометрию фундамента можно при помощи досок, толщиной 5 см.

Каркас из арматуры

Фундамент постоянно находится под нагрузкой дома. По этой причине ленточный фундамент под каркасный дом армируют в два продольных пояса. Они берут на себя нагрузку от растяжения в случае вспучивания почвы.

Основные требования к каркасу:

• Минимально допустимый процент армирования – 0,1%.
• Сечение арматуры выбирается исходя из расчетов и особенностей будущего строения.
• Защитный слой должен составлять 2-8 см.
• Перевязка сопряженных элементов осуществляется П-видными хомутами или изогнутыми под углом 90 градусов прутьями.

В строительстве частных домов используют арматуру марки А400, с сечением периодического типа (частота сечения 8-16 мм). Вертикальные и горизонтальные перемычки и крепежные хомуты изготавливают из арматуры A240. Стоит отметить, что такую арматуру изгибают холодным методом, горячий изгиб строго запрещен.

Бетонирование

Использование бетона марок В15-25 для ленточного фундамента повышает эксплуатационный ресурс каркасного дома. Бетон заливают в несколько слоев. Это позволяет провести последующее уплотнение при помощи глубинных вибраторов. Если на стадии приготовления смеси добавить в нее пенетрирующие вещества, то бетон приобретет водоотталкивающие качества. При качественном уплотнении бетон сразу же покрывает поверхность, делая ее ровной.

Гидроизоляция

Для защиты от воздействия влаги все грани фундамента гидроизолируют по следующей технологии:

• Грунтовка поверхности. Ее делают при помощи праймеров. Так увеличивается сцепление наружной части с водозащитными материалами.
• Обмазка. Элементы конструкции покрывают мастикой из битума или эпоксидки. Такая обмазка дает гарантию защиты основания от воздействия воды на 15-20 лет.
• Оклеивание фундамента водоотталкивающими материалами.
• Гидроизоляция объемного типа. Предполагает добавление пенетрирующих составов в цементную смесь. Эта методика позволяет изменить всю структуру бетона, делая его нечувствительным к воздействию влаги.

Первые три варианта гидроизоляции чаще всего применяют одновременно. Однако они по всем статьям уступают объемной гидроизоляции.

Теплоизоляция

Теплоизоляция ленточного фундамента позволяет защитить каркасный дом от воздействия пучения почвы. Чаще всего стенки фундамента оклеивают слоем пенополистирола (он должен быть не менее 5 см). Под отмостки помещают листы полистирола такой же ширины.

Если соблюдать все правила, фундамент прослужит не менее 300 лет.

Видео: как залить фундамент своими руками

Закладка Постоянная ссылка.

pro-karkas.ru
