Какой фундамент лучше под кирпичный дом

Эффектный внешне и долговечный кирпичный дом традиционно признается лидером на рынке загородного частного строительства. Гарантией его успешной и длительной эксплуатации становится правильно выбранный фундамент под кирпичный дом. Современные технологии и материалы, используемые в строительстве, дают возможность выполнить фундамент для кирпичного дома самостоятельно своими руками.

Виды фундаментов под кирпичный дом

Чтобы создать надежный фундамент для кирпичного дома на долгие годы, стоит заранее рассмотреть все существующие варианты выполнения такой деятельности. Важной особенностью успешного проведения строительства становится оценка масса будущего строения. Фундамент для кирпичного дома ложится в основу сооружения значительной массы. Это исключает из списка потенциальных вариантов столбчатые и мелкозаглубленные основания для проведения строительства. Надежный фундамент для кирпичного дома обычно бывает свайным, плитным, ленточным.

Типы и виды фундамента под дом

Распространено два варианта подготовки к строительству основания под кирпичный дом:

  1. С рытьем котлована при планировании строительства массивного сооружения в два и более этажа с подземным уровнем или подвалом
  2. Только с рытьем траншеи при планировании строительства дома в 1-2 этажа без подземных уровней

В любом варианте изготовлении фундамента под дома из кирпича потребуется соблюдать перечень обязательных условий и требований. В этот перечень входит:

  • Определение физико-механических характеристик грунта
  • Глубина промерзания грунта
  • Уровень грунтовых вод
  • Рельеф территории проведения строительства

Такую работу могут выполнить специалисты. Это станет гарантией получения полной и достоверной информации.

В случае, если профессионала по разным причинам вызвать не удается, можно использовать стандартные правила, какой фундамент лучше при различных обязательных параметрах:

  • Так, фундамент для кирпичного дома на сухих, не пучинистых и песчаных грунтах может быть ленточным любого типа. В том числе может создаваться монолитный, сборно-монолитный и сборный фундамент под кирпич.
  • На не просадочном глинисто грунте лучше всего показывает себя бутобетонный ленточный фундамент под кирпич.
  • При строительстве дома на подвижных, пучинистых и просадочных грунтах оптимальным вариантом становится плитный или сплошной фундамент под дом из кирпича
  • Свайный вариант основания может использоваться практически на любом типе грунтов.

Вид фундамента выбирается и в зависимости от типа возводимого строения:

  1. Простые по форме и компактные по площади строения из кирпича могут возводиться на монолитных и сплошных фундаментах.
  2. На слабом грунте и при больших нагрузках нужно использовать свайное основание для строения.
  3. Ленточный вариант оптимален при строительстве большого по площади, в том числе дома с подвалом и цокольным этажом.

Определенные правила существуют и в отношении глубины заложения фундамента под кирпичный дом. В этом случае он располагается на разной глубине в зависимости от сочетания таких параметров, как уровень пучинистости грунта, его состав на уровне промерзания, глубины залегания подземных вод.

Если нужен надежный, важно помнить, что кирпичный дом имеет большую массу и склонен к усадкам. Большая толщина стен требует формирования надежного фундамента, который легко выдерживает значительную нагрузку. Трещина на стене кирпичного дома критична и часто становится основой полного развала конструкции.

Варианты создания фундамента разных типов

Как правило, при строительстве дома из кирпича используется создание трех видов:

Создание каждого из них имеет свои особенности.

Порядок создания ленточного фундамента для выполнения будущей кирпичной постройки

Использование такого варианта основы для строительства дома из кирпича является одним из наиболее распространенных и часто используемых вариантов.

Такая конструкция отличается высокой степенью надежности. Она проходит как под несущими, так и под межкомнатными стенами. В зависимости от выбранного типа постройки могут использоваться несколько видов ленточного основания для создания дома.

  • Большая ширина фундамента отличает монолитный вариант. Он является обособленной конструкцией, выполняемой железобетона. К минусам относится длительный период застывания.
  • Сборный вариант фундамента для дома из кирпича ленточного типа выполняется из каменных или железобетонных блоков. Самостоятельно его выполнить сложно, так как требуется применение специализированной техники и дополнительных рабочих рук.

Для создания ленточного потребуется раствор, специальная песчаная смесь, вибропресс, галька, съемная опалубка, оптический теодолит, прутки арматура от 6 до 10 мм в диаметре, лопата, рубероид, с помощью которого осуществляется гидроизоляция и может выполняться утепление фундамента.

Порядок проведения работ включает:

  1. Подготовку площадки для создания основания для дома
  2. Выверку углов будущего строения
  3. Рытье траншеи или котлована, с учетом дополнительных двух метров от запланированной ширины фундамента для размещения опалубка
  4. Выверка глубины с помощью теодолита
  5. Засыпка песчаной подушки высотой около 20 сантиметров
  6. Размещения слоя гидроизоляции, которое также будет обеспечивать утепление фундамента
  7. Утрамбовка засыпки с использованием виброплиты
  8. Формирование каркаса из арматуры, выполняемое вне траншеи, готовая конструкция в траншею опускается
  9. Проведение заливки бетоном

Заливку лучше всего проводить слоями. Для освобождения каждого слоя бетона от образовавшихся пустот лучше всего выбрать лопату. Каждый слой должен быть тщательно утрамбован. Полностью залитый фундамент будет высыхать около месяца. Его поверхность желательно в это время смачивать воды, чтобы не закрыть кирпичом растрескавшееся основание. Далее, укладывается слой рубероида, который также обеспечит утепление фундамента.

Перед началом работы лучше создать проект с учетом всех размерных параметров. Все работы по созданию ленточного, можно выполнить своими руками. Такое основание будет успешным вне зависимости от размеров будущего особняка или домика.

Примерно аналогично выполняются работы по созданию сборного типа основания. Важным отличием становится, что необходимо осуществлять дополнительную утрамбовку в местах, где располагаются блоки. Блоки желательно выбирать одинаковых размеров.

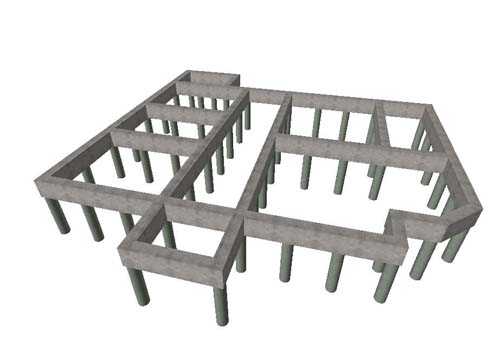

Создание свайно-ростверкового основания для кирпичного строения

Надежный и основательный кирпичный дом можно разместить даже на участках с осыпающимся грунтом. У такого строения может быть цоколь и два-три этажа. При выполнении подземного этажа или подвала желательно провести дополнительное утепление фундамента.

В этом случае стены строения опираются как на сваи, так и надежно подпирающий стены ростверк. Такой вариант удобно выбирать при проектировании строения на холмистой местности. Сваи, соединенные ростверком, делают строение долговечным и дают возможность построить дом даже на пересеченной местности.

Особенностью создания этого основания для кирпичного строения становится необходимость использования специального оборудования для создания отверстий для установки опор.

Основным отличием от выполнения ленточного фундамента становится использования свай-опор. Места их расположения необходимо предварительно наметить в проекте. Расстояние между опорами должно составлять порядка трех метров.

Если есть необходимость построить строение с большой этажностью и площадью, для правильной и надежной конструкции желательно использовать установку промежуточных свай нужного диаметра, которые устанавливаются примерно в двух метрах друг от друга.

Еще одним отличием становится соединение каркаса из свай с арматурой. На этом этапе возможно использование утеплителей и теплоизоляции. Далее, конструкция заливается бетоном. Укладка кирпича возможна, как и в случае с созданием ленточного фундамента примерно через месяц.

Порядок формирования плитного фундамента

Для хорошего плитного фундамента не потребуется тратить много сил. Для этого самого простого основания потребуется разместить на участке цельнолитую плиту, на которой в дальнейшем и будет размещаться кирпичное строение. Такое основание выбирают при выполнении работ на территориях с просадками или движением грунта.

Такое основание для дома может располагаться на разной глубине. Оно просто в выполнении самостоятельно. Для создания надежного основания для строения требуется утепление фундамента и использованием материалов для осуществления теплоизоляции. Для формирования такой основы дома на расчищенный участок выкладывается песчано-гравийная подушка, которая далее, просто заливается бетоном. Начать работу по укладке кирпича можно также через месяц.

rumydom.ru

Фундамент для кирпичного дома своими руками

Основой любого дома является его фундамент. При создании этого элемента конструкции требуется выполнять работы с особой тщательностью. Ведь именно от правильно выбранного типа фундамента и от того, насколько качественно он создан, напрямую зависит прочность построенного на нем кирпичного дома. Конечно, можно создать надежный фундамент для кирпичного дома своими руками, и для этого потребуется совсем немного. Достаточно разбираться в различных типах фундаментов, знать об их сильных и слабых сторонах, а также уметь обращаться с инструментом.



  1. Выбор типа фундамента
  2. Ленточный фундамент для кирпичного дома
  3. Свайный фундамент для кирпичного дома
  4. Плитный фундамент под кирпичный дом
  5. Усиление фундамента кирпичного дома



Выбор типа фундамента



Планируя создать фундамент под дом кирпичный, следует учесть его большую массу. В противном случае, обустройство фундамента, не рассчитанного на большие нагрузки, приведет к появлению трещин на стенах дома и частичному его разрушению. Для этого и делают техническое обследование зданий. Нагрузку, создаваемую кирпичным домом, способны выдержать несколько типов фундаментов, а именно: ленточный, свайный, плитный.

Важно! Для кирпичного дома не принято использовать мелкозаглубленные и столбчатые фундаменты. Но это справедливо только для мелкозаглубленного ленточного фундамента и столбчатого фундамента из металлических труб, так как они не могут выдержать большую нагрузку кирпичного дома.

В независимости от того, какому фундаменту Вы лично отдаете предпочтение, существует ряд определенных требований и норм для каждого из них. И правильный фундамент для кирпичного дома  может быть создан лишь при соблюдении этих норм. Выбирая тот или иной тип фундамента, необходимо учитывать следующее:

  • физико-механические характеристики грунта;
  • рельеф;
  • глубину промерзания грунта;
  • уровень грунтовых вод.



Видео: Виды фундаментов

Для получения детальной информации лучше всего пригласить специалиста, который после тщательной проверки даст детальные данные характеристик грунта. Лишь после этого можно приступать к выбору и обустройству фундамента. Если Вы уже знаете о свойствах грунта на своем участке, то в ниже приведенных таблицах указаны зависимости различных типов фундамента от характеристик грунта.



Таблица 1 – Зависимость выбора типа фундамента от типа грунта



Таблица 2 – Зависимость выбора типа фундамента от будущего строения



Таблица 3 – Глубина фундамента для кирпичного дома от типа грунта и залегания грунтовых вод

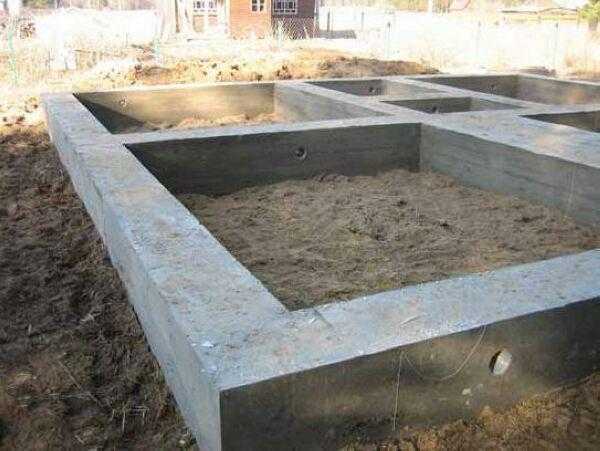

Ленточный фундамент для кирпичного дома



Популярность ленточного фундамента огромна. Возводят ленточный фундамент под кирпичный дом, под дом из бетона или камня, в тех случаях, когда в конструкции используют массивные бетонные перекрытия. Он способен выдерживать большие нагрузки и выделяется своей простотой. Ленту фундамента размещают по периметру здания и под внутренними стенами. Еще одним неоспоримым преимуществом ленточного фундамента является возможность создания цокольного этажа или подвала, где стенами будет служить лента фундамента.

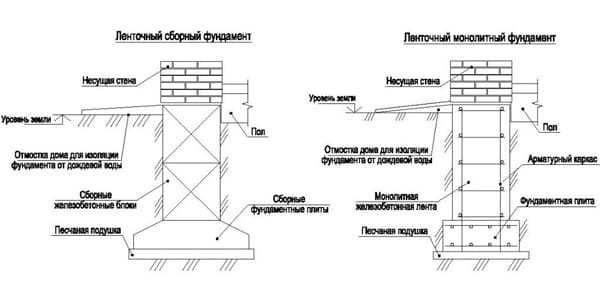

Ленточный фундамент разделяют по типу конструкции на сборный и монолитный. Монолитные представляют собой цельную, армированную конструкцию из бетона. Такой фундамент обладает высокими прочностными характеристиками, а работы по его возведению можно выполнять самостоятельно. К сожалению, главным недостатком монолитного фундамента является длительное время застывания и набора прочности. Сборный фундамент состоит их каменных или бетонных блоков. Возводится он несколько быстрее, но для выполнения всех работ потребуется дополнительная рабочая сила и спецтехника. В отличие от монолитного сборный фундамент обладает меньшими прочностными характеристиками.

Также разделение идет в зависимости от нагрузки на грунт – мелкозаглубленные и заглубленные. Мелкозаглубленными считаются фундаменты с глубиной в 50 – 70 см. Такие фундаменты подходят для легких конструкций. Мелкозаглубленный фундамент для кирпичного дома не сможет выдержать его вес, поэтому для домов из кирпича, бетона и камня обустраивают заглубленный фундамент. Такой фундамент закладывается на 30 см ниже уровня промерзания грунта и в тех случаях, когда в проекте предусмотрен цокольный этаж или подвал. На ленточный фундамент для кирпичного дома цена начинается от 180 у.е. за м3. В дополнение, на стоимость фундамента для кирпичного дома влияет и удаленность от крупного города, где есть все необходимые материалы.

Чтобы создать ленточный фундамент, необходимо сделать следующее:

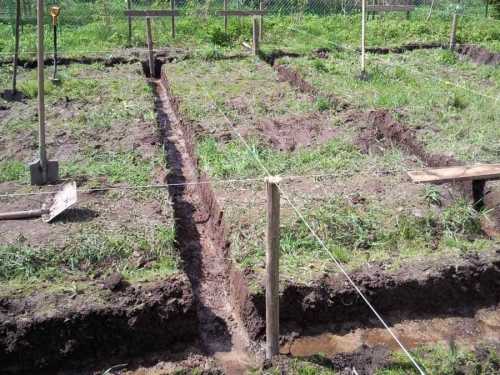

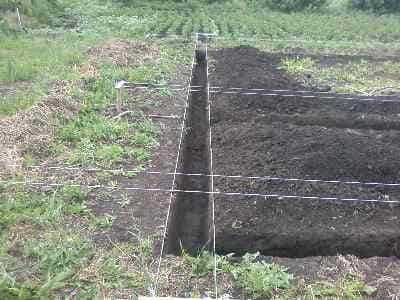

  • расчищаем участок, снимаем слой дерна и размечаем место для будущего фундамента. Следим, чтобы углы были строго прямые;
  • при помощи экскаватора или вручную выкапываем траншею или котлован нужной глубины под фундамент. Что именно придется копать, зависит от проекта дома. Если он с цокольным этажом или подвалом, тогда копаем котлован, а если без, то траншею. Размеры котлована или траншеи делаем на 1,5 – 2 больше. Это необходимо для удобства обустройства опалубки и заливки бетона. Дно тщательно выравниваем по горизонту и при помощи теодолита проверяем отметку глубины в углах;

  • для монолитного ленточного фундамента дно траншеи поливается водой и присыпается слоем смеси из мелкого гравия и песка толщиной в 200 мм. После чего вся поверхность тщательно трамбуется виброплитой. Напоследок подушка застилается гидроизоляцией и сверху заливается небольшим слоем тощего бетона. Для сборного фундамента проделываются те же операции с той лишь разницей, что утрамбовка и создание подушки проводится лишь в месте, где будут устанавливаться бетонные блоки;
  • для создания сборного фундамента потребуется использование спецтехники, так как бетонные блоки обладают большой массой. Блоки устанавливаем на свое место и скрепляем цементно-песчаным раствором. Способ укладки блоков такой же, как и при кладке кирпича. Разница лишь в размерах;

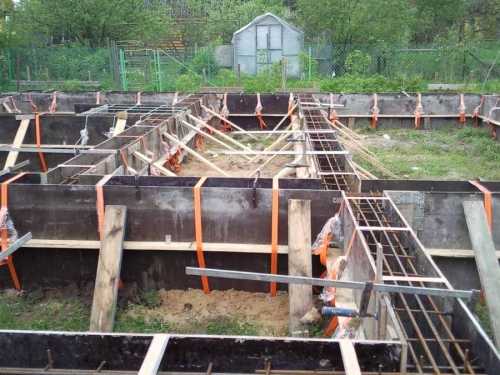

  • для создания монолитного фундамента вначале устанавливаем опалубку из деревянных досок толщиной 40 – 50 мм, которые жестко фиксируем распорками. Но удобнее всего использовать каркасно-щитовую разборную опалубку. Во время установки опалубки необходимо проверять вертикальность стенок. Высота фундамента над уровнем земли должна составлять минимум 40 см, а для влажных грунтов и больше. Согласно этому делается и высота опалубки;

Важно! Для хорошей изоляции подошвы фундамента на дно укладывают рубероид, края которого выводятся наверх.

  • далее создаем арматурный каркас для ленточного фундамента. Для него используем прутья арматуры толщиной от 6 мм до 10 мм. Нарезав необходимое количество прутьев нужного размера, свариваем их между собой. Готовый каркас опускаем в траншею на заранее разложенные подпорки из кирпича или камня;
  • теперь осталось приготовить бетон и залить его внутрь опалубки. Сам процесс заливки выполняется послойно по 15 – 20 см, в несколько подходов. После каждого подхода бетон утрясается вибромолотом или другим подручным инструментом, например лопатой. Делается это для устранения пустот и создания цельного фундамента;

Важно! Чтобы фундамент был прочным, консистенция бетона должна быть средней жирности. Такой бетон не обтекает препятствия, и для его перемещения необходимо приложить некоторые усилия.

  • свежезалитый фундамент оставляем до полного высыхания. Это может занять около месяца. При этом на первых порах необходимо поливать поверхность водой, чтобы бетон не пересох и не растрескался;
  • после застывания бетона снимается опалубка и проводится гидроизоляция фундамента. Для этих целей можно использовать различные рулонные, обмазочные и другие гидроизоляционные материалы;
  • напоследок выполняем засыпку фундамента. Делаем это с крайней осторожностью, чтобы не повредить слой гидроизоляции.




Свайный фундамент для кирпичного дома



Этот тип фундамента обустраивается в случаях, когда строительство производится на осыпающихся грунтах, не способных выдержать большую нагрузку кирпичного дома. При использовании свайного фундамента нагрузка передается на более плотные слои грунта, находящиеся на большой глубине. Его конструкция состоит из отдельных свай, связанных между собой по верху бетонным или железобетонным ростверком, на который и опираются стены дома. Свайный фундамент под кирпичный дом можно обустроить и на более прочных грунтах, сократив тем самым количество используемых материалов и объем земляных работ. Из недостатков этого типа фундамента необходимо отметить использование специального инструмента и техники для бурения скважин или вбивания их в грунт.

Существует достаточно много видов свайных фундаментов, выполненных из различных материалов. Из них для кирпичного дома наиболее подходит буронабивной железобетонный фундамент с широкими подошвами свай. Обустроить такой фундамент можно как самостоятельно, так и с использованием спецтехники. Цена на свайный фундамент несколько ниже, но по-прежнему очень сильно зависит от удаленности от города. Чем дальше, тем дороже.  Для создания свайного фундамента необходимо сделать следующее:

  • расчищаем участок, снимаем слой дерна и размечаем место для будущего фундамента. Следим, чтобы углы были строго прямые;
  • намечаем места под сваи. Для этого начиная из углов, с шагом указанным в проекте, делаем небольшую выемку грунта под каждую из свай для дальнейшего бурения;

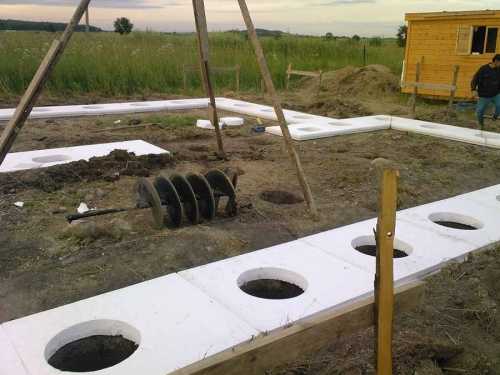

  • теперь при помощи специального бура или заказанной спецтехники бурим колодцы под сваи;
  • пока выполняется бурение, можно подготовить прутья арматуры и сварить их между собой для армирующего каркаса. Длина каркаса должна быть на 20 – 30 см выше уровня земли. Это необходимо для дальнейшей привязки к нему каркаса для ростверка;

Важно! Если возникла необходимость вывести сваи выше уровня земли, в качестве опалубки для них можно использовать металлические трубы нужного диаметра.

  • по завершению бурения на дно насыпаем небольшой слой гравия вперемешку с песком. Далее опускаем армирующий каркас и заливаем его бетоном. Не забываем утрясать бетон для удаления пустот и создания монолитной конструкции. Сам бетон можно приготовить непосредственно на участке;
  • пока застывает бетон в сваях, делаем армирующий каркас для ростверка и привязываем его к каркасу свай. После чего изготавливаем опалубку, которую размещаем вокруг армирующего каркаса ростверка;

Важно! В качестве опалубки для ростверка наиболее подходящим вариантом будет сборно-щитовая. Её проще монтировать и укреплять, да и готовый ростверк получится более качественным.

  • после монтажа опалубки заливаем внутрь бетон. Так же как и в случае с ленточным фундаментом, выполняем все работы в несколько подходов, утрясая и утрамбовывая бетон;
  • осталось дать бетону высохнуть и набрать крепости, после чего ростверк можно гидроизолировать и приступать к возведению стен.

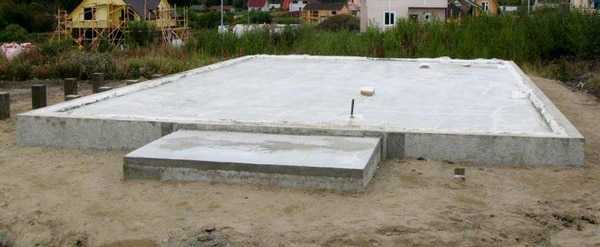

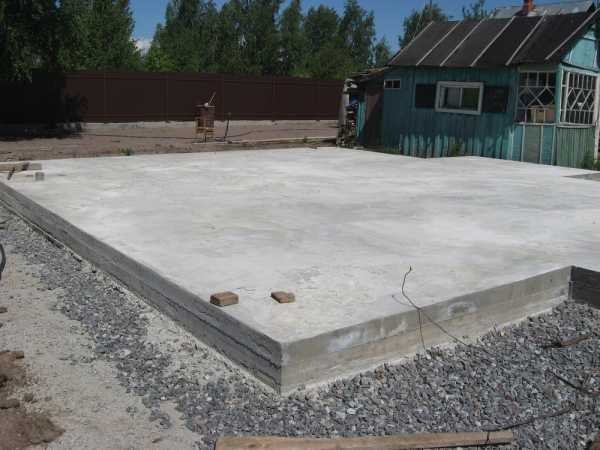

Плитный фундамент под кирпичный дом

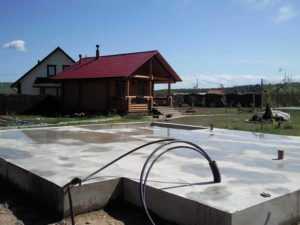

Наиболее простым по своей конструкции и в обустройстве является плитный фундамент. По сути, он представляет собой одну цельную железобетонную плиту, на которую опирается весь дом. Еще одним важным отличием от свайного и ленточного фундаментов является его способность без повреждений для всего дома воспринимать нагрузки во время неравномерного горизонтального и вертикального движения грунта. Этот тип фундамента обустраивается преимущественно на пучинистых и просадочных грунтах, а также на грунтах с высоким содержанием влаги.

Плитные фундаменты принято разделять на незаглубленные, малозаглубленные и глубокого заложения. Незаглубленный вариант плитного фундамента обустраивается непосредственно на грунте. Глубина залегания для малозаглубленного плитного фундамента находится в пределах 50 см. Такие фундаменты называют еще плавающими. Глубокозаглубленный плитный фундамент размещается чуть ниже точки промерзания грунта.

Создать плитный фундамент можно из решетчатой или сплошной плиты, которая отливается из высококачественного бетона, из сборных Ж/Б балок, уложенных перекрестным способом с жестким соединением, а также из сборных Ж/Б плит с обязательным созданием монолитного покрытия.

Из плитных фундаментов наиболее доступным и простым при создании своими руками является малозаглубленный монолитный плитный фундамент. Такой фундамент позволит существенно сэкономить на бетоне и трудозатратах. Стоимость фундамента под кирпичный дом зависит от площади дома и удаления от города. Цена начинается от 90 у.е. Для создания монолитного плитного фундамента необходимо сделать следующее:

  • расчищаем участок, снимаем слой дерна и размечаем место для будущего фундамента. Следим, чтобы углы были строго прямые;
  • делаем небольшую выемку грунта на глубину чуть больше толщины будущего фундамента;

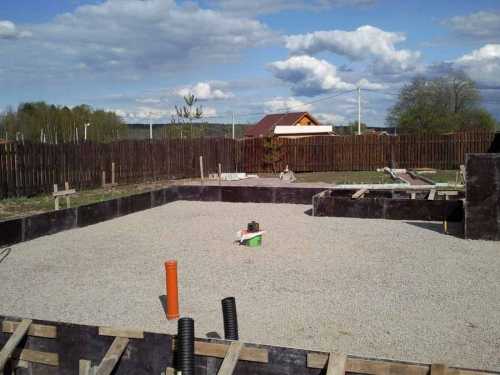

  • разравниваем поверхность и засыпаем по всей площади слой щебня с песком. Щебень тщательно разравниваем и утрамбовываем. Поверх заливаем небольшой слой тощего бетона;

  • в отличие от свайного и ленточного фундаментов плитный требует более качественной гидро- и теплоизоляции. Поэтому поверх тощего бетона настилается виниловая пленка, рубероид, геотекстиль, а сверху укладывается теплоизоляция из пенопласта, пенополистирола, пенополиуретана;
  • по периметру фундамента делаем опалубку. Тут можно смело использовать доски толщиной 40 – 50 мм. Главное – сделать для них мощные и надежные распорки;

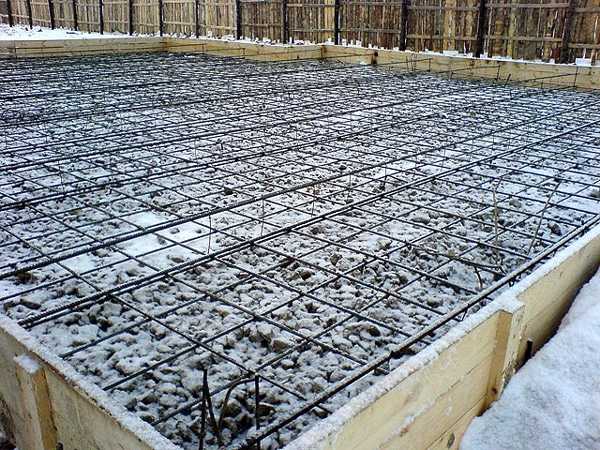

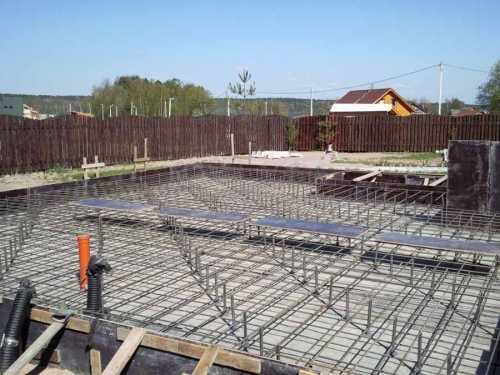

  • теперь делаем арматурный каркас. Нарезаем арматуру и свариваем её между собой наподобие сетки. Все работы выполняем непосредственно на месте будущего фундамента;

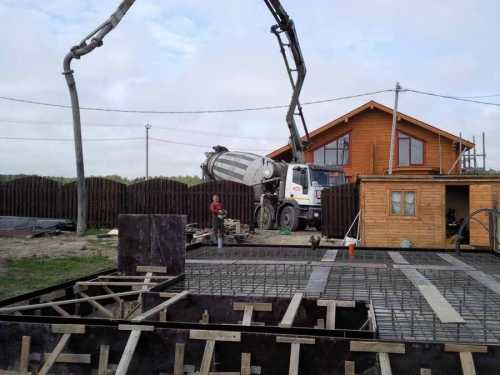

  • финишным этапом будет заливка бетона. Делать это лучше всего в один заход, поэтому рационально будет заказать уже готовый миксер с бетоном, вместо того чтобы делать маленькие порции в обычной бетономешалке. Залив бетон, его необходимо тщательно утрясти и оставить застывать. На протяжении первых нескольких дней поверхность придется смачивать водой.

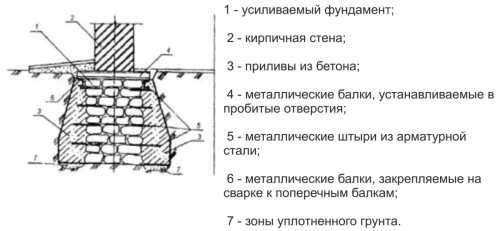

Усиление фундамента кирпичного дома



Иногда после приобретения уже построенного дома через некоторое время можно заметить трещины на стенах. Это говорит о некачественном или слабом фундаменте, не способном выдержать вес дома. Из этой непростой ситуации есть выход – это усиление фундамента дома. Из всех способов, как укрепить фундамент кирпичного дома, наиболее простым и доступным будет увеличение площади фундамента. Но есть и другие методы усиления.

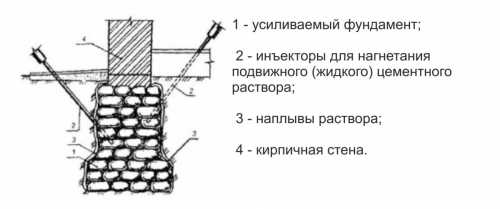

Инъекционное усиление

Для этого необходимо выбрать грунт вокруг фундамента и при помощи специальной цемент-пушки под большим давлением сделать набрызг раствора на стенку фундамента.

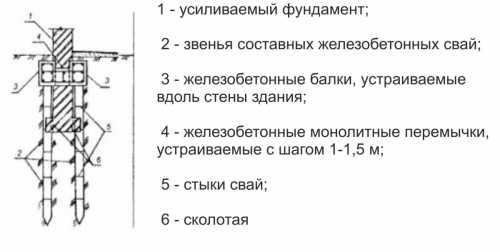

Свайный способ укрепления

Рядом со стенками фундамента бурятся колодцы, в которые опускается армирующий каркас и заливается бетоном.



Обустройство железобетонной обоймы

Вокруг фундамента по всей его площади делается опалубка, в которую помещается армирующий каркас и заливается бетоном.



Обустройство защитных стенок

С внешней стороны фундамента выбирается часть грунта, обустраивается опалубка вровень со срезом фундамента и затем заливается бетоном.



Уширение подошвы

Уширение выполняется так же, как и в случае с защитными стенками, с той лишь разницей, что ширина фундамента может вырасти на 50 – 100 см.



Усиление фундамента: видео-демонстрация

strport.ru

Выбор фундамента под кирпичный дом

Фундамент под кирпичный дом является основой сооружения, определяющей его прочность и долговечность. Именно поэтому его возведение требует точного расчета, соблюдения технологии строительства и аккуратности работ. Полноценный фундамент из кирпича своими руками не сделать, но цоколь кирпичным сделать лучше всего. Это позволяет поднять дом на необходимую отметку выше грунта и уменьшить промерзание пола первого этажа, т.к. создается разрыв между бетоном и несущими стенами. Если опыта в таких работах не хватает, то необходимо проконсультироваться со специалистами. При подготовке проекта и сооружении фундамента важно точно оценить особенности грунта и возводимого строения, а при строительстве строго соблюдать все требования и нормы.

Основные проблемы

По своей сути, фундамент под дом — это прочное основание, которое воспринимает все нагрузки, обусловленные всей эксплуатационной массой сооружения, равномерно их распределяя при передаче на грунт. Главная задача основания — передача нагрузки всей конструкции и удержание её в стационарном состоянии, исключая любые проседания и деформации в течение всего срока службы здания. Фундамент для кирпичного дома в принципе не отличается от других видов, за исключением некоторых нюансов, связанных с укладкой цокольного участка.

Фундамент для дома из кирпича может сооружаться 3 типов: ленточный, свайный и плитный. Вопрос о том, какой фундамент лучше, решается с учетом таких факторов:

  • физические свойства грунта;
  • уровень подземных вод;
  • глубина промерзания почвы;
  • рельеф участка;
  • размеры и масса строения.

Исходя из характеристик грунта и здания, проводится расчет и выбор основных параметров основания: уровень заглубления в грунт и габариты. Кроме того, выбирается материал основы, тип армировки и необходимость монтажа дополнительных упрочняющих элементов.

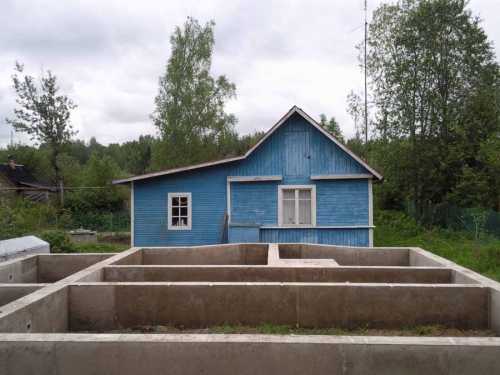

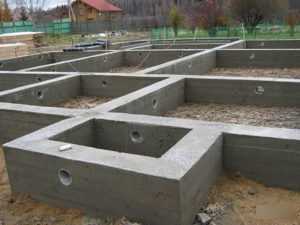

Ленточный фундамент

Ленточный фундамент представляет собой замкнутый контур из прочной стенки, которая служит основанием только для несущих и внутренних стен сооружения. Такое основание имеет наиболее широкое распространение, в том числе при строительстве как одноэтажного, так и двухэтажного кирпичного дома. Основные преимущества такого варианта: экономия материалов при обеспечении необходимой прочности, простота возведения и формирование стен для цокольного этажа или подвала.

По способу изготовления выделяется монолитная и сборная разновидности. Монолитный ленточный фундамент для кирпичного дома — это цельная бетонная конструкция, армированная стальными элементами. Изготавливается он путем заливки бетона в специально смонтированную опалубку. Сборный вариант может изготавливаться разными способами. Более распространен вариант укладки железобетонных блоков с последующей их фиксацией между собой. Для одноэтажного дома небольшого размера возможно изготовление сборного ленточного фундамента из кирпича.

Другая классификация основания производится по глубине погружения конструкции вглубь почвы. Выделяются 2 основных типа: мелкозаглубленный и заглубленный фундамент. В первом случае основание погружается в землю на глубину порядка 45-75 см. Этот тип может использоваться только для небольших построек, как правило, хозяйственного назначения и бань. 2 разновидность предусматривает заглубление конструкции ниже глубины промерзания грунта, но выше уровня подземных вод. Высота такого фундамента может достигать 1,8-2 м, что вполне подходит даже для двухэтажного кирпичного здания.

Для того чтобы построить ленточный фундамент, необходимо провести следующие работы:

  1. Расчистка и планировка участка под строительство.
  2. Рытье траншеи по периметру сооружения, а также в местах расположения внутренних стен. Если в доме планируется подвал или цокольный этаж, то роется общий котлован.
  3. Укладка подушки на дно траншеи (котлована) из песка и щебня толщиной 25-30 см с уплотнением, слоя гидроизоляции из рубероида под фундамент.
  4. Монтаж деревянной опалубки на всем протяжении фундаментной ленты.
  5. Закрепление армирующего пояса в несколько рядов из стальной арматуры диаметром 12-16 мм. Горизонтальные прутья связываются вертикальными элементами.
  6. Заливка основания бетонным раствором с уплотнением при помощи вибратора. Заливку рекомендуется осуществлять слоями толщиной 15-20 см.
  7. Демонтаж опалубки, укладка гидроизоляции и засыпка грунтом пространства между внешней стенкой фундамента и землей.

Свайный вариант основания

Сущность свайного фундамента заключается в формировании опор столбчатого типа, которые только в верхней части связываются единым ростверком, распределяющим равномерно нагрузку. Такая система устанавливается, как вынужденная мера при наличии сыпучего грунта и с целью экономии материалов при строительстве легких сооружений. Фундамент может изготавливаться путем забивания свай до глубины залегания прочного грунта или возведения упрочненных столбчатых опор.

Свайный вариант может возводиться с обустройством упрочняющих подошв, что дает возможность использовать его как фундамент для двухэтажного кирпичного здания. Современные железобетонные конструкции позволяют обеспечить высокую прочность, но недостатком является необходимость использования тяжелой подъемной техники или оборудования для забивания свай.

Столбчатая разновидность обычно выполняется путем заливки бетона в опалубку. Для легких строений может использоваться кирпич для фундамента, с помощью которого делают опорный столб с вертикальными армирующими элементами.

Плитный фундамент

Самое надежное основание для кирпичного двухэтажного дома или одноэтажного строения — это монолитный плиточный фундамент, который может иметь различное заглубление в зависимости от размеров здания. С одной стороны, такое основание проще положить: просто роется котлован нужной глубины и заполняется бетонной массой, формируя мощную плиту. С другой стороны, расход материала резко увеличивается, что приводит к существенным финансовым издержкам.

Большие затраты ограничивают распространение плиточной разновидности. Однако в ряде обстоятельств его применять приходится. В частности, при наличии пучинистых и просадочных грунтов, а также большом увлажнении почвы этот вариант обеспечивает необходимую устойчивость сооружению. В то же время мелкозаглубленная плита может даже упростить строительство. Если дом из кирпича имеет небольшие размеры, то толщина бетонной плиты может не превышать 40 см. В этом случае расходы на бетон компенсируются экономией на рытье котлована и монтаже опалубки.

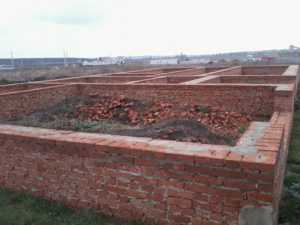

Кирпичный фундамент

Как класть кирпич на фундамент данного типа? Основание из кирпича — достаточно распространенное явление при строительстве небольших сооружений (например, бани или летней кухни) из бруса, бревна или по каркасной технологии. Наибольшей популярностью пользуется столбчатый кирпичный вариант, но в принципе можно возвести и кирпичную ленту. В качестве материала может использоваться как белый, так и красный кирпич.

При закладке первого ряда кирпича, на основание необходимо налить цементно-песчаный раствор (в пропорции 1:1) толщиной около двух сантиметров. И кладку вести плотно припрессовывая кирпичи без образования пустот в кладке. Кладка должна быть монолитна, без образования пустот как в горизонтальных швах, так и в вертикальных. Также рекомендуется промаршировать нижние слои кладовой сеткой.

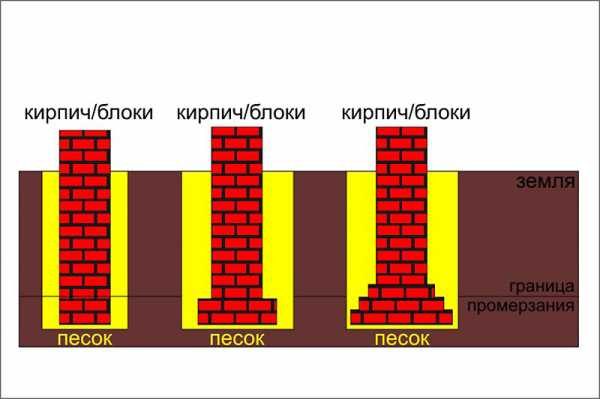

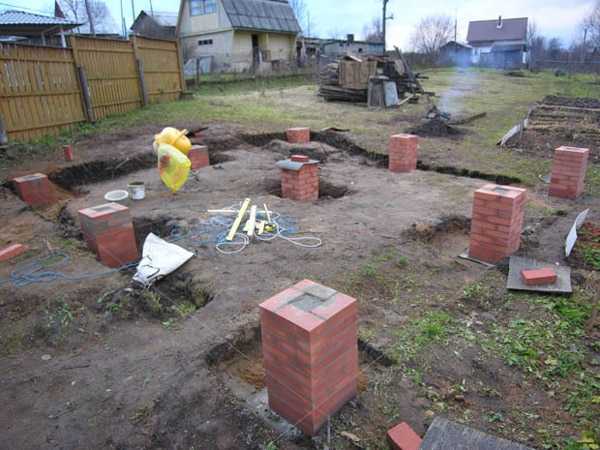

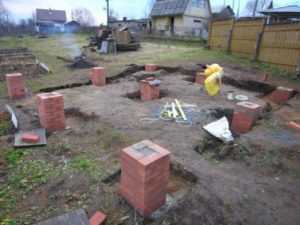

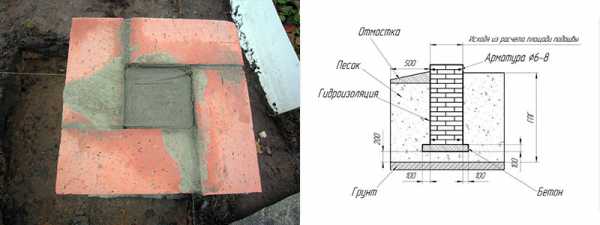

Столбчатый фундамент из красного кирпича устанавливается по углам сооружения и в местах появления максимальных нагрузок (пересечение несущей и внутренней стены, стояки дверного проема), а также с определенным шагом вдоль протяженной стены. Фундамент для одноэтажного строения изготавливается из стандартных столбов размером 38х38 см (1,5 кирпича) в качестве основных опор и 38х25 см для вспомогательных. Для утяжеленных конструкций более подойдут основные столбы 51х51 см и вспомогательные опоры — 38х38 см.

Кладка кирпича на фундамент, т. е. цоколь, осуществляется поверх ростверка. Этот специальный элемент, положенный поверх фундаментных опор и связывающий их в единую конструкцию, перераспределяет равномерно нагрузку от массы сооружения. Ростверк изготавливается из металлического профиля, деревянной или железобетонной балки, и прокладывается по всему периметру дома.

Принципы расчета

Для того чтобы основание стало хорошей и надежной опорой, необходимо решить 1 важный вопрос: как сделать правильный расчет фундамента под кирпичный дом. Он включает несколько условий:

  1. Характеристики грунта. По ним выбирается заглубление фундамента. Выделяется 2 основных типа: пучинистый и непучинистый грунт. В первом случае используются такие принципы: суглинки и глинистые почвы — заглубление не менее глубины промерзания, супесь — не менее ¾ от глубины промерзания, мелкопесочные и пылевые грунты — не зависит от промерзания, но не менее 0,5 м. К непучинистым разновидностям относятся крупный песок, обломочный и гравийный грунт. Заглубление фундамента мало зависит от глубины промерзания, но не может быть менее 45 см.
  2. Расчет необходимой площади опоры по несущей способности грунта. Минимальное значение площади можно вычислить по формуле: S > Yn*F/Yc*Ro, где Yc — коэффициент условий работы, Yn=1,2, F — полная нагрузка на грунт, включая вес фундамента, Ro — расчетное сопротивление грунта. Значение Yc зависит от типа грунта и колеблется в пределах 1-1,4. Расчетное сопротивление Ro является табличным показателем (например, гравийный грунт — 4-5 кг/см², крупнофракционный песок — 4,5 кг/см², пылевой грунт — 2-2,5 кг/см²).
  3. Расчет нагрузки на фундамент. Здесь необходимо учитывать все конструктивные элементы сооружения и всю внутреннюю загрузку (мебель, людей и т. п.). Нельзя забывать и о снеговой нагрузке в зимнее время. Так, для средней полосы России принято считать среднюю нагрузку порядка 100 кг/м² при плоской крыше. В целом, масса сооружения складывается из массы стен, перекрытий, кровли, фундамента.

Как рассчитать ленточный фундамент? Формула дает величину минимально возможной площади опоры, т. е. общей площади бетонной ленты. При правильной ленте эта площадь представляется произведением периметра здания на ширину фундамента. Соответственно, ширина определится из простого расчета B = S/P, где Р — периметр дома. Таким образом, можно отметить следующие принципы: заглубление фундамента выбирается, исходя из типа грунта и глубины его зимнего промерзания, а минимальная площадь рассчитывается по формуле с учетом полной эксплуатационной массы сооружения.

Фундамент кирпичного дома можно возвести своими силами, но для этого необходимо правильно рассчитать и выбрать основные его параметры. Сам процесс строительства достаточно сложен и трудоемок, при этом следует выбирать качественные материалы и следовать рекомендациям специалистов. Любые нарушения технологии неминуемо приведут к снижению срока службы всего здания.

Похожие статьи

kamedom.ru

выбор типа учетом нескольких показателей

Кирпичные дома всегда считались основательной постройкой. В дореволюционное время в них жили только богатые люди, тем самым подчеркивая свое социальное положение. Сегодня кирпич стал доступным материалом, поэтому дома из него – это всего лишь дань предпочтения прочности и долгосрочной эксплуатации.

Вес таких домов огромен, кладка весит 1,8 тонны из расчета на 1 м³. А это говорит о том, что фундамент под кирпичный дом должен возводиться из расчета именно этого показателя. Но перед тем как рассчитать фундаментную конструкцию, надо понимать, что под сооружения с разной этажностью будут закладываться разные фундаменты, к тому же будет выбираться и его тип.

Каким он должен быть?

Основная задача фундамента – равномерно принять на себя нагрузки кирпичного дома и равномерно их распределить на грунт, чтобы последний не продавился на каком — то одном участке. Поэтому, неважно, какой из трех видов будет использован в качестве основы под кирпичное сооружение. Это ленточный, плитный или столбчатый. Основной вопрос, какой фундамент лучше для кирпичной постройки с учетом ниже следующих показателей:

  • тип грунта на строительном участке;
  • уровень промерзания грунта;
  • уровень расположения грунтовых вод;
  • размеры дома, а соответственно его вес;
  • рельеф загородного участка.

Именно эти параметры и лягут в основу расчета фундамента под кирпичный дом. Конечно, основной параметр все же тип грунта и вес здания. Потому что тип почвы на строительном участке обозначает его несущую способность. К примеру, если это мягкие подвижные грунты, то для сооружения фундамента используют плиты или столбы. Если грунт прочный, то лучше чем лента, конструкции не найти.

При этом в плитных конструкциях основную несущую функцию выполняет толщина фундамента, в ленточных ширина фундамента, в столбчатых сечение сваи и их глубина заложения. Необходимо учитывать и то, что подход к фундаменту для двухэтажного кирпичного дома не такой же, как к одноэтажному. Увеличение массы постройки требует увеличения размеров основания под него. Поэтому это надо учитывать на стадии проведения расчетов.

Но необходимо обозначить, что заложение фундамента под одноэтажный кирпичный дом ни чем не отличается от данной процедуры, связанной со строительством многоэтажного здания. То есть, технология ни чем не отличается. Различия лишь в большем объеме проводимых работ. А последовательность проведения строительных операций, типы используемых материалов одинаковые.

И все же вопрос, хороший ли закладывается фундамент или к нему есть претензии, требует досконального разбора. Поэтому рассмотрим все виды фундаментных конструкций, которые могут быть использованы под кирпичный дом.

Видео

Видео про кирпичный дом с подвалом.

Монолитная плита

Рассмотрим основу для одноэтажного дома. Ее достоинство – минимальный объем земляных работ. Для этого надо просто выкопать под все строение котлован с небольшой глубиной. Хотя этот размерный показатель будет зависеть от веса дома, и в частности от его этажности.

Затем проводятся следующие операции:

  • выравнивание дна котлована;
  • формирование песчаной подушки с трамбовкой песка;
  • монтаж армирующего каркаса в одну решетку или несколько, это зависит от толщины плиты;
  • заливка бетонного раствора.

Надо отметить, что плитный фундамент для кирпичного дома самая затратная в плане бетона конструкция. И чем больше размер толщины плиты фундамента, тем больше расхода бетонного раствора.

 Но, как показывает практика, эта разновидность основы под дом сегодня применяется достаточно часто.

Ведь строить приходится на разных грунтах. А плитный фундамент для дома прекрасно справляется с различными подвижками грунта. Ему не страшны морозные пучения, просадка почвы, смещение пластов и прочие неприятности.

Единственное, что можно посоветовать, чтобы снизить затраты, это возводить мелкозаглубленный фундамент или поверхностный. Таким образом можно сэкономить на проведении земляных работ.

К проекту фундамента под двухэтажный дом надо подходить так же, как и к проектированию под одноэтажный. Ведь главная задача проектировщика – это точно соблюсти все вышеупомянутые требования к самой конструкции.

Ленточный

Ленточный фундамент для кирпичного дома – это замкнутый контур в виде ленты, которая располагается под всеми стенами. Именно этот тип основы чаще всего используется при закладке фундамента и для одноэтажного кирпичного дома, и для двухэтажного. Преимущества данной разновидности:

  • экономия материалов при сооружении в сравнении с плитными конструкциями;
  • высочайшая прочность при грамотном проведении технологических операций;
  • возможность формирования стен подвального помещения;
  • простота проводимых работ.

 Заливается лента из расчета глубины самого фундамента для одно — или двухэтажного дома из кирпича. То есть, во многих случаях этот технологический параметр главный.

По СНиПу рекомендуется заливку делать ниже уровня промерзания грунта. Если это сделать затруднительно, тогда закладывается мелкозаглубленная конструкция (глубина заложения не больше 70 см).

Но эта позиция редко использует под кирпичные дома, если только под одноэтажные. Придется точно провести расчеты на несущую способность конструкции, потому что небольшая высота сдерживающего слоя грунта может не обеспечить надежность фундаментной основы.

По способу сооружения ленточный фундамент для кирпичного дома может быть монолитным или сборным.

  • Сооружается посредству заливки бетонного раствора или бутобетонного.
  • Собирается из отдельных блоков: ЖБИ, кирпич, блоки, камень.

Широкое распространение все же получил монолитный железобетонный вариант. Для чего используется бетон марки не ниже М 400 и армирующий каркас из стальной арматуры, которую вяжут в клетки. Сам процесс сооружения не такой сложный, если знать все нюансы технологии. Вот последовательность проводимых операций:

  • выкапываются траншеи глубиною и шириною, соответствующих расчетным данным;
  • формируется на дне песчаная подушка толщиною 20 — 30 см;
  • устанавливается опалубка, если грунт твердый, то опалубка устанавливается только на цокольную часть;
  • устанавливается армирующий каркас, но не на подушку, а на подпорки, которые закладывают каркас в тело бетонной конструкции;
  • заливается бетонный раствор, который можно приготовить своими руками или купить готовый, его в бетономешалке привезут на строительный объект;
  • через 7 дней опалубка демонтируется, а через 28 можно возводить стены дома.

Свайный

 Фундамент для кирпичного дома в виде свай обычно используется на «некачественных» участках.

То есть, если это рыхлые грунты, с высоким уровнем грунтовых вод, сыпучие грунты, участок с подтоплением или болотистая местность, около водоемов.

То есть там, где другие типы фундаментов не будут соответствовать высокой несущей способностью. При этом данная разновидность считается самой экономичной в плане расхода строительных материалов.

Но необходимо обозначить, что сами столбы в качестве фундаментов при сооружении кирпичного дома не используются. Они обязательно дополняются горизонтальным элементом, который обвязывает их всех между собой.

Этот элемент называется ростверком. Для кирпичных построек ростверк заливается, как монолитная ленточная конструкция, прочно связанная с опорными столбами. По сути, это и есть ленточный фундамент, а значит, технология его заливки от сооружения ленты ни чем не отличается.

Просто ростверк может быть висячим или заглубленным. В первом случае для него сооружается опалубка с установкой нижней горизонтальной опорной части, во втором опалубка – это две параллельные плоскости по вертикали. Во всем остальное – это обычная монолитная лента с закладкой в нее армирующего каркаса.

Армирующий каркас ростверка должен прочно связываться с каркасами каждого столба. Именно так достигается монолитность фундаментной конструкции в целом.

Со свайным фундаментом для кирпичного дома дело обстоит точно так же, как и с ленточным. То есть, он может быть монолитным или сборным. Заливка бетона производится в подготовленные скважины, куда устанавливается армирующий каркас. В эту же категорию входит свайный фундамент, который забивается в землю с помощью специальной техники.

Такие сваи приобретаются на заводах ЖБИ, как готовые изделия. Опорные столбы собираются из бетонных блоков, кирпича или камней, где для связки и скрепления применяются цементные растворы.
Единственное надо отметить, что под тяжелые кирпичные дома надо точно рассчитать сечение столбов, возводимых, как сборочная конструкция.

Слишком большая нагрузка на опоры, которые ее должны выдержать с учетом дополнительных нагрузок в виде снега и ветра. Поэтому когда разговор заходит о столбчатом фундаменте под кирпичные постройки, рекомендуется использовать монолитную его разновидность. Но даже здесь придется точно рассчитать нагрузки от дома.

Последовательность проводимых работ достаточно проста. В некоторых случаях даже не используется опалубка.

  1. По намеченным местам с точной расстановкой столбов и вымеренным расстоянием между ними формируются скважины. Для этого можно использовать садовый бур. Основное требование – точно выдержанные размеры глубины и диаметра.
  2. Формируется песчаная подушка толщиною 10 — 15 см.
  3. Устанавливается армирующий каркас с выпуском арматуры из скважины до 0,5 м в зависимости от расположения ростверка.
  4. Нередко в скважину опускается цилиндр, изготовленный из рубероида, который будет частично выполнять функции опалубки, а основное назначение – гидроизоляция фундамента.
  5. Производится заливка бетонного раствора.

Если нужно сделать ростверк висячего типа, тогда столбы заливаются с выступом от земли на необходимую высоту. Для этого придется установить над землей опалубку. При этом обычно используют трубу (пластмассовую, чугунную, стальную или асбестовую). Если грунт на участке мягкий, тогда ствол столбов формируется за счет опущенной в нее трубы.

Кирпичный

 О том, что кирпичные фундаменты прекрасно справляются с любыми нагрузками, свидетельствуют многоэтажные дома, оставшиеся в наследство от архитекторов 18 — 19 столетия. И дома эти стоят до сих пор, и проблем с фундаментом не возникает.

При этом необходимо отметить, что фундамент из кирпича может быть ленточным и столбчатым. Здесь главная задача – правильно выбрать сам кирпич. Он должен быть полнотелым и хорошо отожженным.

Давайте рассмотрим, как собрать столбчатый фундамент для дома из кирпича своими руками.

  • по проекту на участке определяются места сборки столбов;
  • в них делаются углубления квадратной формы: глубина – 10 — 15 см;
  • формируется подушка подсыпанием песка, чтобы при утрамбовке он полностью закрыл сделанные углубления;
  • укладывается гидроизоляционный слой – рубероид в несколько слоев;
  • проводится кладка кирпича с перевязью, то есть, со смещением в половину камня;
  • поднимается кладка до расчетного значения столбов.

Кладка кирпичей проводится на цементно — песчаный раствор с соотношением компонентов, как 1:1. Толщина шва – 2 см.

Через каждые 3 — 4 ряда проводится прокладка металлической сеткой, которая будет выполнять функции армирующего каркаса. Нельзя допускать образования пор и пустот именно в кладочном растворе, поэтому кирпичи укладываются с прижимом.

Кирпичный фундамент двухэтажного дома лучше сооружать в виде ленты. Для этого строго надо будет придерживаться толщины конструкции. Она должна быть не меньше толщины возводимой на ней стены. При этом цоколь дома сооружается тоже из кирпича. Но формируют его поверх ростверка, если закладывается столбчатая конструкция.

Хотя выбор формы фундамента из кирпича во многом зависит от нагрузок. К примеру, тот же столбчатый вариант. Если дом одноэтажный, то размер сечения столбов с учетом толщины кладочного раствора 40 х 40 см, то есть, это кладка в полтора кирпича, если дом двухэтажный, тогда используется кладка в два кирпича или размер столбов 50 х 50 см.

Особенности кирпичных строений

Есть у кирпичных домов два отрицательных качества, которые негативно сказываются на фундаментных конструкциях.

  1. Усадка.
  2. Большой удельный вес.

В первом случае кирпич хорошо работает на сжатие. Вертикальные нагрузки он выдерживает без проблем. А вот нагрузки на изгиб и растяжение он выдерживает плохо. Поэтому неравномерная усадка фундамента или его частичное выпучивание приводит к появлению на стенах дома трещин. Здесь очень важно еще не стадии проектирования дома правильно выбрать тип фундамента, чтобы он мог сдерживать нагрузки от грунта.

Что касается веса кирпичных построек, то чаще они ложатся в расчет фундаментной конструкции. К примеру, если стена дома уложена в полтора кирпича, ее высота 4 м, а длина 8 м, то нетрудно подсчитать, сколько эта стена будет весить.

Сначала находим ее объем: 4 х 0,4 х 8 = 12,8 м³.
Умножаем полученное значение на плотность кирпичной кладки: 12,8 х 1800 = 23000 кг или 23 тонны.
Выдержать такую нагрузку может большой фундамент, изготовленный из высококачественных материалов с точными габаритными размерами, рассчитанными по специальным формулам.

Выводы

Рассматривая различные фундаменты под дом из кирпича, необходимо правильно понять одну вещь – все вышеописанные конструкции сегодня применяются. Главная задача проектировщика – разобраться с несущей способностью грунта на строительном участке. Потому,что от этого показателя зависит, какой фундамент нужен именно здесь. Нельзя искать пути, которые приведут к экономии строительного бюджета. На фундаменте экономить нельзя, даже если он займет половину всех расходуемых финансов, на это пойти придется. Это правильный ход.

Небольшая ошибка в расчетах, небольшое отклонение от норм и требований приведет к разрушению фундаментной конструкции, а соответственно и к разрушению кирпичного сооружения. Поэтому строго следуйте нормам и правилам, которые давно разработаны на основе практики и лабораторных исследований. Нельзя доверять интуиции или делать что — то на глаз. С фундаментом это не пройдет. Главная задача производителя работ – не отклоняться от поставленных задач, которые подтверждены точными расчетами.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

osnovapoddom.ru

Фундамент под кирпичный дом своими руками

Вы находитесь:  Главная > Фундамент >

Самостоятельная постройка дома — это очень ответственный процесс, ведь многие конструктивные элементы требуют точного расчета и аккуратности при работе. Особой популярностью сейчас пользуются клинкерные здания, они выглядят презентабельно и стильно. Свайный, ленточный или монолитный фундамент под кирпичный дом можно сделать своими руками, не привлекая к обслуживанию проекта специалистов.

Виды

Несущая конструкция может быть различных типов, подходящий вариант подбирается исходя из финансовых возможностей и конструктивных особенностей кирпичного дома. Помимо этого также учитываются различные показатели грунта (тип, уровень вод, границы промерзания) и характеристики ландшафта (наличие возвышенностей или впадин на участке).

Строителями используются следующие виды:

  1. Плитный;
  2. Ленточный;
  3. Свайный, столбчатый, винтовой.

Для обустройства плитного фундамента используется очень простая технология – в место, размеченное для установки системы, монтируется цельная плита или заливается раствор для её получения. Он может быть номально- и мелкозаглубленный. При этом его рекомендуется применять для дома без подвала, чтобы не нарушить несущие способности плиты. Применение монолитного фундамента оправдано при масштабном строительстве тяжелого кирпичного дома с мансардой, балконами или другими пристройками. Скажем, на два и более этажа с большим количеством различных утеплителей и тяжелым покрытием кровли (керамическая черепица, шифер). Его можно сделать как нормально заглубленным, так и мелко, но при этом требуется отдельно рассчитать габаритные размеры будущей плиты и её несущую способность.

Фото — монолит

Заглубленный ленточный фундамент идеально подойдет как для пристройки, так и под одноэтажный или кирпичный двухэтажный дом. Его строительство выполняется на песчаных грунтах, реже на глинистой почве или суглинках. В отличие от плитного, на таком основании легко обустраивается подвал или другие необходимые пристройки возле здания и под ним (гараж, кладовая и т. д.). К достоинствам этой несущей конструкции также относится то, что её легко отремонтировать.

Фото — ленточный нормальнозаглубленный

Столбчатый буронабивной фундамент с ростверком под кирпичный дом нужно выбрать, если здание располагаемся на проблемных земляных участках. К примеру, стоит на воде (болотистые грунты) или на неровном участке («рваный» ландшафт). Свайно-ростверковый проект очень удобен и быстр в установке, но в СНиП к нему выдвигаются чрезвычайно серьезные требования. Из-за того, что опоры не могут выдерживать большой вес (они могут разойтись или изменить угол под воздействием внешних факторов), их чаще используют под деревянный дом, нежели кирпичный или блочный. Удобство заключается в том, что эта наиболее доступный вариант. Столбы могут представлять собой набитые строительным мусором и раствором трубы, блоки ФБС, армированные опоры с кирпичной обвязкой.

Фото — столбовой с кирпичной обвязкой

Весомым аргументом в пользу свай также является цена этой конструкции. В среднем, стоимость такой системы в два раза ниже, чем монолитной или ленточной, но при этом она практически не уступает им по качеству и надежности.

Видео: фундамент на винтовых сваях

Устройство

Установка каждого фундамента под кирпичный дом выполняется согласно требований СНиП и возможности подрядчика. Рассмотрим пошаговые инструкции для разных несущих систем.

Монолитный фундамент для дома из кирпича:

  1. Первым делом готовится проект. В документации учитываются особенности местности, требования геодезии и прочие параметры, влияющие на долговечность строения. Подготавливаются чертежи, по которым будет производиться разметка территории;
  2. Вкапывается траншея по размеченным линиям, особенно важно следить за ровностью углов. В противном случае, опора «поплывет» и здание начнет разрушаться преждевременно – спустя 5–7 лет после окончания строительства;
  3. Глубина ямы должна на 20 сантиметров превышать потребную, т. к. учитывается песчаная или щебневая подушка;
  4. На выровненную поверхность основания насыпается мелкий щебень или просеянный песок, насыпь утрамбовывается. После этого на подушку наливается тонкий слой бетона. Его размеры рекомендуется обсудить со специалистом, т. к. параметры для разных объектов могут изменяться;
  5. Для возведения такой конструкции нужно дополнительно утеплить и изолировать от воздействия влаги плиту, поэтому поверх заливки настилается пленка для гидроизоляции;
  6. По всему периметру будущей заливки нужно оборудовать опалубку, которая не даст раствору растечься;

    Фото — армирование монолитной плиты

  7. Для возведения той системы также очень важно наличие армирующего пояса. Для его создания арматура нарезается на равные отрезки и устанавливается по всей площади основания. Она сваривается между собой. Допустимо, чтобы концы прутов выступали из раствора на 5–10 сантиметров;
  8. Осталось залить опору и накрыть её пленкой для застывания (чтобы роса и дожди не повредили раствор).

По строительному процессу ленточный фундамент для классического кирпичного дома очень похож на монолитный, за исключением заливки всей площади строения. Для его создания достаточно положить раствор только по периметру здания.

  1. Участок размечается и очищается от различного сора, камней и деревьев;
  2. Экскаватором или вручную выкапываются траншеи нужной ширины и глубины. Эти параметры нужно заранее уточнить у геодезистов Вашего региона;

    Фото — разметка

  3. Толщина песчаной подушки составляет 20 см, этот параметр учитывается при подготовке траншеи. Следите за тем, чтобы использовался только щебень с мелкой фракцией или просеянный речной песок;
  4. Аналогично монолиту, потребуется оборудовать гидроизоляцию фундамента. Для этого на дно траншеи устилается пленка, рубероид или другие доступные материалы;
  5. Далее, производится армирование основания. В центры углов устанавливают металлические прутья, которые свариваются между собой. Они соединяются друг с другом, образуя по периметру металлический пояс;

    Фото — армирование траншей

  6. В зависимости от выбранной технологии можно залить всю ленту чистым раствором или сначала уложить в неё блоки, а после обработать раствором;

    Фото — виды лент

  7. После заливки требуется выждать приблизительно неделю для полного застывания.
Фото — разновидности лент

Буронабивной и свайный фундамент используется тогда, когда любой другой не подходит. Он универсальный, быстро монтируется и выдерживает достаточно большие нагрузки. Конструкция представляет собой отдельные опоры (сваи), которые соединены между собой ростверком (бетонной лентой). Но, несмотря на то, что сам фундамент стоит очень дешево, чтобы его построить, требуется использование специальных буров, которые сделают отверстия в земле под колонны. Этот строительный процесс выполняется только профессионалами и составляет больше половины сметы от всей стройки.

  1. Участок подготавливается и размечается. Сваи располагаются в обязательном порядке под каждым углом и пересечении стен, но их для большей жесткости постройки можно установить и более часто. К примеру, на каждом центре стены;

    Фото — столбчатый с ростверком

  2. Далее, производится бурение отверстий. Важной особенностью является то, что дыра в земле должна быть меньшего диаметра, чем труба. Если ширина будет немного больше или соответствовать сваям, то основание может расшататься;

    Фото — чертеж опоры

  3. Дно отверстий уплотняется подушкой из щебня и песка, средний размер до 20 см;
  4. В каждом отверстии устанавливается металлический армирующий пояс. Его делают из сваренных между собой арматурных прутьев;

    Фото — примерные размеры

  5. Поверх полученной сетки устанавливается труба. Он будет заливаться цементом независимо от того, используется монолитная конструкция или буронабивная, поэтому чтобы её можно было после окончания работ поднять внутри она смазывается маслом или другим раствором;
  6. В трубу забрасывается камень, бут, щебень или просто наливается раствор. Из-за небольшой площади время его застывания значительно быстрее, чем у ленты или монолита;
  7. Трубы вынимаются, поверх столбов обустраивается опалубка. Заливка и армирование производится также, как и при установке ленточного фундамента для кирпичного дома.

5 Июль 2015       Автор: Владимир Бакаев


Похожие материалы:

www.proprofnastil.ru

Столбчатый фундамент из кирпича своими руками

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи
    • ВсеВидыИнструментРаботыУстройство

      Динамические и статические испытания свай

      Использование железобетонных свай

      Изготовление винтовых свай своими руками

fundamentaya.ru

Столбчатый фундамент из кирпича своими руками, видео

В индивидуальном строительстве столбчатый фундамент из кирпича своими руками – форма экономии стройматериалов с сохранением качества основания. В принципе, используется не только кирпич – это могут быть бетонные блоки или шлакоблок, природный камень и даже строительный бут. Но последний вариант – самый ненадежный, а применение блоков обойдется застройщику дороже. Поэтому возведение столбов из красного полнотелого кирпича – единственный вариант, который соответствует всем требованиям и пожеланиям хозяина будущего дома: он и дешев, и надежен.

Фундаментные столбы из красного кирпича

Преимущества столбчатого кирпичного фундамента

  1. Быстрый строительный процесс;
  2. Дешевизна стройматериалов;
  3. Самостоятельное строительство – без аренды спецтехники и найма строителей;
  4. Длительный срок службы – до 70 лет.

К недостаткам можно причислить то, что несущая способность кирпичных столбов не позволяет строить на таком основании тяжелые дома. Но гараж, легкий дом из ячеистого бетона или древесины, баню или каркасную хозяйственную постройку такой фундамент выдержит вполне. Главное – соблюдать технологию строительства фундамента и самого строения.



Обустройство подошвы кирпичного фундамента на столбах



Технология строительства

Технологически построить столбчатый фундамент из кирпича довольно непросто, и основная сложность заключается в соблюдении точности размеров и уровней: это – глубина заложения столбов, сечение кирпичной опоры, вертикальность конструкции, правильность пропорция цементного раствора, и т.д.  Так как глубина заложения зависит от свойств грунта и уровня грунтовых вод, необходимо провести геологические и геодезические изыскания для уточнения этих параметров. Чем слабее и влажнее грунт, или чем выше уровень подземных вод, тем глубже нужно копать шурфы для обустройства кирпичных столбчатых опор. Также на глубину погружения опор влияет и глубина промерзания грунта – морозное пучение способно вытолкнуть столы из грунта, вызвав деформации и разрушение участков конструкции и здания. Поэтому рекомендуемая глубина заложения кирпичных опор – ниже уровня промерзания на 0,5 м.

Если грунт промерзает незначительно, или точка промерзания находится на большой глубине, целесообразным будет возведение незаглубленного основания – такая конструкция обойдется намного дешевле, и строительство закончится намного быстрее.

Варианты кирпичных фундаментных столбов



Размечать участок под строительство фундамента следует, исходя из данных, указанных в проекте, а это значит, что сначала нужно заказать проект дома. Далее разметка проводится стандартно: в ключевых точках в грунт вбиваются колышки, по ним натягивается шнур. Ключевые отметки – это углы дома и пересечения несущих стен. Какой ширины копать шурфы, можно узнать, опираясь на данные изысканий, которые включают в себя информацию о свойствах грунта. Второй фактор, влияющий на величину заглубления опор – масса дома вместе с интерьером. Все эти данные должны быть предельно точными, поэтому расчет лучше поручить специалистам.

После разметки можно проводить землеройные работы, и все, что понадобится для рытья шурфов кирпичного фундамента – шанцевый инструмент (лопата, кирка, лом). Размеры шурфов должны быть шире сечения опор на 15-20 см.

После обустройства ям на их дно насыпается песок с щебнем слоем 10-15 см, увлажняется и утрамбовывается, и на эту песчаную подушку заливается бетон слоем до 10 см. Песчано-щебневая подушка – это демпфер и защита от грунтовой влаги, слой бетона позволяет сделать дно шурфа ровным и горизонтальным, чтобы основание под кирпичную кладку минимально отклонялось от вертикальной оси. Сверху на бетон после его затвердевания настилается несколько слоев рубероида, и уже на них можно укладывать кирпич.

Важно: песчано-щебневая подушка – это необязательный элемент фундамента, если дно шурфа упирается в скалистый плотный грунт. В этом случае дно просто выравнивают слоем бетонного раствора.

Схема послойного возведения столбчатого основания

При строительстве на слабом или водонасыщенном грунте бетонную подошву рекомендуется армировать. Для этого в слой бетонного раствора на дне шурфа закладывают прутья арматуры, металлический уголок или другие обрезки металлопроката. Любые железные элементы арматуры должны иметь сечение не менее 8-10 мм. Этот прием увеличит нагрузочную способность столбчатой опоры, и повысит срок эксплуатации фундамента.

Кирпичную кладку желательно начинать не сразу после затвердевания раствора (через 2-3 суток), а через 21-28 суток, когда бетон наберет свою начальную прочность (70% от максимальной), чтобы столбчатые опоры не подвергались перегрузкам и не деформировались. Так как в индивидуальном строительстве темпы работ замедлены по сравнению с промышленными процессами, то столбы обычно обустраиваются по очереди, и, пока будет обустраиваться последний шурф под кирпич, в первом уже можно начинать кирпичную кладку.

Стандартный вариант кладки – четыре кирпича, уложенных в ½ кирпича. Такая кладка даст пустотелый столб с квадратным сечением, полость которого рекомендуется также залить бетонным раствором с предварительным вертикальным армированием. Если дом планируется слишком тяжелым, то количество кирпичей в опоре можно увеличить. Соответственно, увеличатся и другие параметры- ширина шурфа, количество арматуры и бетона, песка и гидроизоляции. Цемент для бетонной подушки следует использовать марки M 450 – не ниже, так как конструкция будет все время находиться во влажном грунте.

Кирпичная кладка и ее армирование



Кроме армирования подошвы фундамента, прочность столба из красного кирпича можно также увеличить армированием каждого 3-4 ряда кладки. В качестве арматуры используются прутья Ø 5-6 мм. При возведении опоры необходимо постоянно контролировать вертикальность кладки строительным уровнем. Допустимая погрешность по вертикали – 20. Высота кирпичных фундаментных столбов – на 20-25 см выше уровня грунта. Это необходимо для обустройства гидроизоляционного слоя, а также для возможного строительства фальшивого цоколя. В верхней части столба закладываются металлические штыри Ø 12-16 мм для будущей связки с ростверком.

После затвердевания раствора (через 3-5 суток) можно начинать обратную засыпку – пространство между кирпичом и стенками траншеи засыпается вынуты м грунтом, перемешанным с песком и щебнем (гравием, шлаком, керамзитом или другим заполнителем). Грунт послойно уплотняется, что позволяет не только убрать воздушное пространство, но и защитить кирпич от воздействия влаги и минимизировать сезонные подвижки грунта пир изменении уровня грунтовых вод.

Поверхность всех кирпичных опор закрывается рубероидом или толстым полиэтиленом для защиты от влаги, которая может капиллярным способом подниматься в стены здания. Сами столбы нужно промазать битумом или гудроном.

Армирование и гидроизоляция кирпичных опор



Как правильно выбрать кирпич

от технических и эксплуатационных характеристик красного кирпича зависит срок службы фундамента и дома. Для строительства столбчатого основания следует выбирать только красный обожженный полнотелый кирпич. Его основные преимущества при эксплуатации в грунте – низкий коэффициент водопроницаемости, высокая прочность и морозостойкость. При правильном обустройстве гидроизоляции такая опора будет работать много десятков лет без деформаций, разрушений и необходимости ремонта или замены.

О морозостойкости более подробно: изделие с маркой по морозостойкости F 50 выдерживает 50 циклов заморозки/оттаивания, а это значит, что как минимум 50 лет ваш фундамент не потеряет прочности. То есть, чем выше марка по морозостойкости, тем лучше.

Красный кирпич должен быть полнотелым, без трещин и сколов – их легко определить визуально. Для выявления внутренних повреждений изделия нужно слегка ударить по кирпичу железным предметом: при наличии внутренних трещин звук от удара будет глухим.

Силикатные и пустотелые кирпичные блоки запрещено использовать при строительстве столбчатого фундамента, так как прочность этих изделий намного меньше, как и морозостойкость и влагонепроницаемость. Эти параметры должны соответствовать требованиям ГОСТ 530.2007 и ГОСТ 379.95.

Выдержка из ГОСТ 530.2007



Ростверк на кирпичных столбчатых опорах обустраивается в последнюю очередь.  Ростверк выполняет функцию соединяющего пояса – он объединяет отдельные кирпичные столбы в монолитную конструкцию, что позволяет снизить влияние нагрузки от здания на кирпичные столбы-опоры.

Ростверк можно залить в опалубку или собрать его из железобетонных блоков. При заливке монолитной ленты используется бетон марки M 350 с армированием конструкции, при соединении бетонных блоков в ленту швы между изделиями заполняются раствором из бетона этой же марки.  собирается из готовых железобетонных изделий. Армирующий пояс должен быть погружен в раствор со всех сторон, поэтому его монтируют на специальных подставках.

Ж/б ростверк

Популярностью пользуется и ростверк из пиломатериалов – бруса или обрезных бревен. Такая конструкция больше подходит для легких деревянных строений, и крепится постройка к ростверку при помощи хомутов, шпилек или скоб. В бетонный ростверк при заливке закладываются анкера или арматура для соединения с опорами из кирпича и стенами дома.

Параметры ростверка рассчитываются по сложным формулам, поэтому помощь профессионалов будет кстати, чтобы не допустить ошибок, которые могут привести к ослаблению или разрушению конструкции.

rfund.ru
