Гаражные ворота с электроприводом – как выбрать, особенности электропривода Came из Германии

Важно! Реечный привод и направляющие балки следует выбирать, исходя из габаритов полотна и помещения. Рассмотрите варианты, возможно, Вам понадобиться удлинитель рейки, но специалисты не рекомендуют на этом экономить, лучше изначально приобрести более мощный привод с балкой достаточной длины.

Выбор производителя

Что касается выбора фирмы производителя – современный рынок настолько богат вариантами и предложениями с разной ценовой политикой и качеством, что можно найти и известные проверенные бренды Doorhan, Alutech, Nice, Shell, Faac, Hormann, или отдать предпочтение доступным, к примеру, китайским производителям.

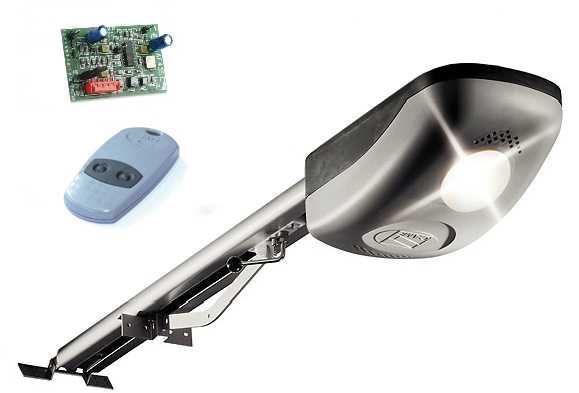

Вне зависимости от мощности и материала, все производители обычно комплектуют автоматику гаражных ворот стандартными наборами, включающими пульт дистанционного управления для открытия и закрытия ворот в пределах досягаемости — из помещения, со стороны улицы или из машины.

Схема установки электропривода

Автоматизировать электроприводом можно не только новые, но и имеющиеся автогаражные ворота. Несмотря на работу устройства на электричестве, ворота должны также открываться в ручном режиме управления. Это необходимо в случае перебоев централизованной подачи электроэнергии и других неполадках.

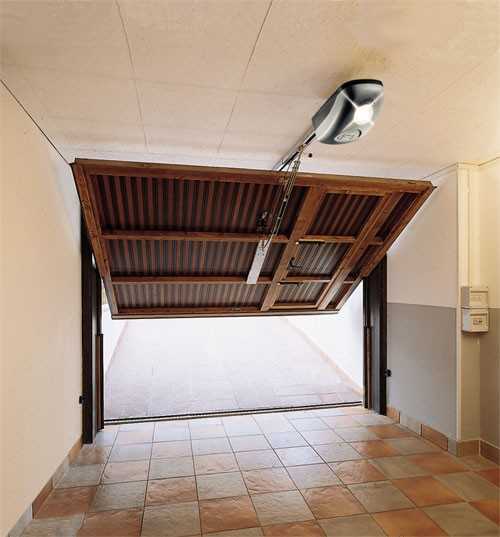

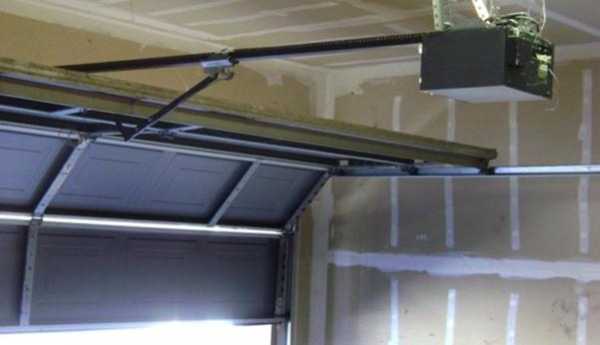

Размещение приводящего устройства на потолке

Различные комплекты и модели автоматики от разных производителей имеют ряд не только технических особенностей и параметров, но и монтажной схемы и отладки работы с настройкой электропривода. Полную информацию о товаре должен предоставлять официальный дилер, продавец привода или она может быть размещена на сайтах производителей.

Все нюансы инсталляции покупатель может найти в обязательно прилагающимся «Руководстве по монтажу и эксплуатации», составленном для конкретной модели. Проверьте его наличие сразу при покупке, так как в этом документе содержится массу ценной информации, начиная с основных правил и техники безопасности во время проведения электромонтажных работ, заканчивая последовательностью монтажа и настройки функций привода. Обычная схема монтажа предполагает:

• Разведение электрокабеля и подведения бесперебойного источника электроэнергии;
• Закрепление направляющей балки или рейки;
• Размещение и фиксация привода;
• Программирование радиопередатчика и конечных положений;
• Монтаж и активация фотоэлементов;
• Установка периода автоматического закрывания;
• Подключение сигнальной лампы и датчика калитки.

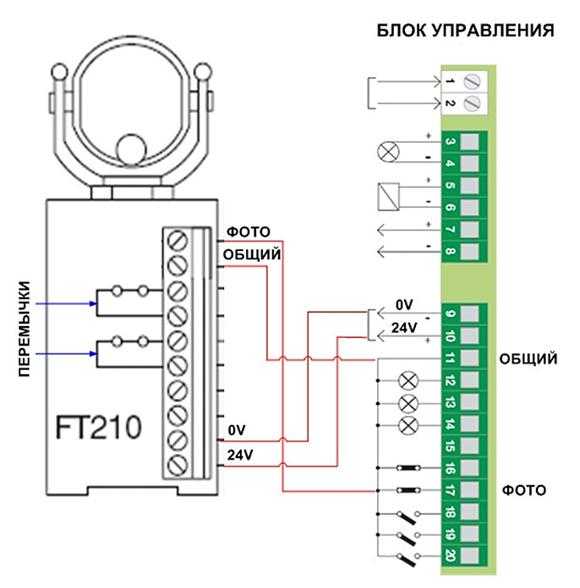

Схема подключения фотоэлементов

В некоторых случаях работа гаражных ворот, установленных своими руками, может выявить недостатки и недочеты, к примеру, 99 процентов случаев — это погрешности в измерениях или нарушение регламента производителем. Во избежание этих неприятностей, соблюдайте точность измерений и выполняйте последовательность монтажа четко по инструкции.

Видео-инструкция монтажа привода

rusograda.ru

монтаж и установка конструкций с электроприводом для гаража всех размеров по видео

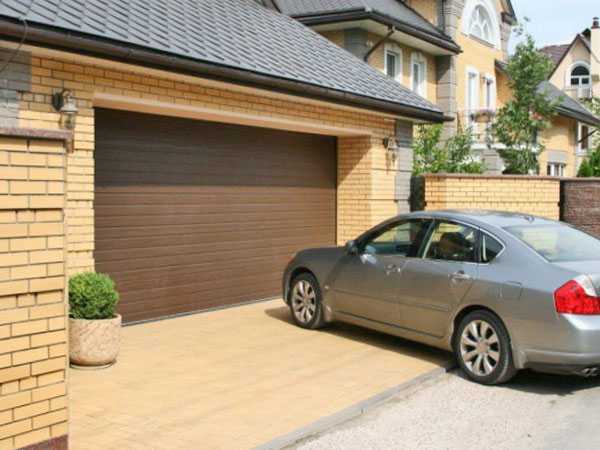

Не секрет, что у каждого из нас присутствует тяга к наиболее простым и комфортным условиям, которые облегчают повседневную жизнь. Такие конструктивные решения мгновенно завоевывают любовь и признание, надежно вливаясь в быт. А если они еще и имеют ряд неоспоримых преимуществ, которые отличают их от аналогичных изделий, то их слава мгновенно распространяется по миру. Именно так и случилось с секционными гаражными воротами, которые на сегодняшний день являются неоспоримыми лидерами рынка ограждающих конструкций Европы, США и нашей страны.

Их распространение стало возможным благодаря практичности, неповторимому дизайну и многообразию отделки. Все покупатели, которые уже пользуются секционными воротами для гаража, отмечают, что они действительно выигрывают по сравнению с другими изделиями. Высокая степень теплоизоляции, возможность установки автоматики, непревзойденная безопасность эксплуатации и гарантия защиты имущества делают этот тип ограждающих конструкций лидером отрасли. И именно о них мы подробно расскажем ниже.

Конструктивные особенности

Именно устройство полотна поспособствовало тому, что сегодня гаражные подъемно-секционные ворота столь популярны. На первый взгляд они кажутся достаточно простыми:

1. полотно;
2. система уравновешивания;
3. направляющие.

Однако инженеры детально над ней потрудились. Они спроектировали конструкцию, которая не промерзает зимой, не выпускает тепло и не поддается взлому. Полотно состоит из горизонтальных панелей, каждая из которых закреплена таким образом, что не создает «мост холода», это исключает промерзание стыков при минусовых температурах. А особый уплотнитель — энергофлекс — действительно создает теплые ворота для гаража.

По направляющим, которые располагаются по обеим сторонам проема, каждая секция поднимается вверх под потолок. Петли, скрепляющие сэндвич-панели, усиливаются специальными стальными пластинами, которые придают жесткость изделию и повышают его взломоустойчивость. Такой механизм секционных гаражных ворот позволяет экономить место как внутри помещения, так и непосредственно перед створками на улице, а значит, подъемные конструкции подойдут даже для небольших проемов и ограниченного пространства.

Виды механизмов уравновешивания полотна секционных ворот

Подъем сэндвич-панелей по направляющим осуществляется за счет определенного набора уравновешивающих механизмов. Как правило, каждый производитель укомплектовывает свои изделия следующими видами пружин:

• торсионными;
• пружинами растяжения-сжатия.

Уравновешивающие пружины необходимы для того, чтобы с легкостью поднимать полотно, вне зависимости от размера секционных ворот для гаража. В большинстве случаев используют торсионные пружины. Однако у них одна особенность: монтаж такой конструкции может осуществляться лишь в тех случаях, когда достаточно места по бокам проема, а также имеется достаточная высота притолоки.

Если же габариты помещения не позволяют установить торсионную пружину, а владельцу принципиально иметь именно секционные ворота в гараже, то монтируют систему пружин растяжения-сжатия. Для них высота притолоки может быть минимальной — от 80 мм. Любой из выбранных вариантов обеспечивает легкое управление полотном любого размера. Главное, если будет использоваться механический подъем, чтобы на дверях были ручки для подъема с внешней стороны и канат для закрытия с внутренней.

Конструкция панелей

Каждая секция состоит из двух листов оцинкованной стали толщиной 0,4 мм, между ними располагается вспененный пенополиуретан. Такая конструкция обеспечивает не только надежность и защиту от взломов, но и успешно сохраняет тепло внутри помещения. Стальные листы подъемных секционных ворот для гаража покрываются с дух сторон цинком, чтобы предотвратить коррозию. Благодаря этому они остаются устойчивы к воздействию атмосферных осадков на протяжении многих лет.

Панели покрывают слоем грунта, а затем на них наносится полимерное покрытие. Оно обладает дополнительными характеристиками, которые продлевают срок службы ворот:

• устойчиво к появлению ржавчины;
• предотвращает образование царапин при механическом воздействии;
• выдерживает перепады температур и влажности;
• не подвергается воздействию химикатов и чистящих средств.

Производители предлагают своим заказчикам выбрать один из вариантов внешней отделки секционных ворот для гаража. На выбор предлагается не только дизайн поверхности, но и цветовое решение. За дополнительную плату применяется отделка под дерево.

Преимущества подъемных гаражных ворот

Данный тип ограждающих конструкций не получил бы столь широкого распространения, если бы не обладал таким количеством преимуществ по сравнению с конкурентами. Во-первых, их практичность позволяет осуществлять установку гаражных секционных ворот практически в любых помещениях. Достаточно лишь небольшого пространства с двух сторон от проема и притолоки. Во-вторых, обеспечивается надежность имущества, хранящегося в гараже. И в автоматическом, и в ручном режимах используются современные запирающие устройства, которые препятствуют взлому. А дополнительные системы безопасности исключают возможность поддомкрачивания полотна.

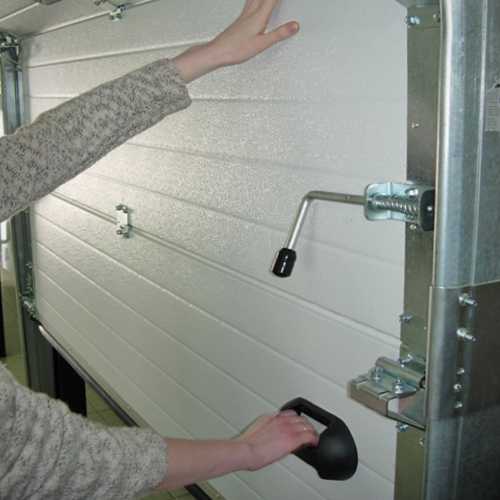

Использование секционных гаражных ворот с электроприводом возможно даже во время отключения электричества, что достаточно нередкое явление в наших условиях. Для этого достаточно перейти в ручной режим. Но самое главное — это надежность и долговечность. Конструкция рассчитана на использование от 15 до 20 лет. В это время необходимо будет лишь проверить состояние пружин и, в случае необходимости, заменить их. Строение секций и специальные уплотнители позволяют сохранять тепло, а значит экономить на отоплении. Таким образом, вы приобретаете надежные, функциональные и безопасные ворота, отвечающие всем требованиям современного человека.

Сферы применения

Многочисленные преимущества, различные виды внешней отделки и цветового решения, а также доступные цены на секционные гаражные ворота делают их неоспоримым лидером в своем секторе. Первоначально их использовали исключительно в тех местах, где необходимо обеспечить проезд крупногабаритным автомобилям: ангарах, складах, производственных помещениях и т. д. Но со временем их стали устанавливать и в частном секторе.

Особенность конструкции позволяет экономить место перед гаражом, а также не расчищать снег для открытия створок, как это постоянно бывает с распашным полотном. И поэтому подъемные секционные ворота особенно часто устанавливают в тех местах, где зимой выпадает достаточно снега.

Дополнительные опции секционных устройств

Популярность и повсеместное широкое распространение подобного вида ограждающих конструкций привели не только к разнообразию вариантов отделки, но и появлению всевозможных опций, которые призваны упростить эксплуатацию ворот. Но, безусловно, каждая из них несколько увеличивает итоговую стоимость товара.

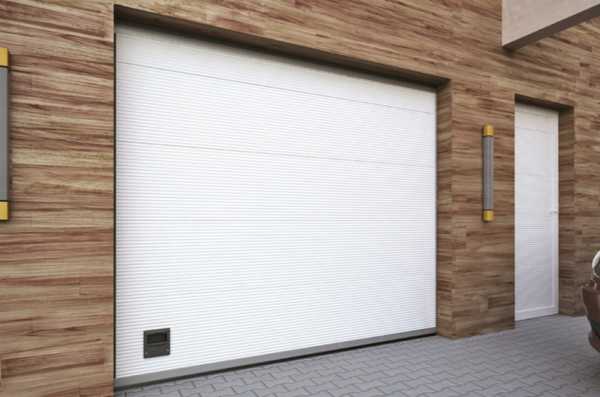

Наиболее популярной опцией является встроенная калитка. Она упрощает доступ в гараж — нет необходимости каждый раз поднимать все полотно, чтобы пройти внутрь. В зимнее время это позволяет сэкономить на обогреве помещения, поскольку тепло будет теряться в значительно меньшей мере. Производители предусмотрели также возможность самостоятельной установки. Для этого они создали видео подробного монтажа секционных гаражных ворот.

Самому можно установить и автоматику. Это также популярная опция среди заказчиков. Ее заметное преимущество в том, что она может быть монтирована даже после установки конструкции. Достаточно просто приобрести необходимый комплект. По желанию заказчика полотно оснащают вентиляционным решетками и небольшими окнам. Последние делают дизайн секционных гаражных ворот уникальным, а также наполняют помещение естественным светом, экономя на электроэнергии.

Возможные виды дизайна гаражных ворот

Желание выделяться — это естественное состояние для человека. Мы стремимся создавать уникальные архитектурные решения, в том числе и для своего дома. Разнообразие цвета и отделки панелей для гаражных секционных ворот позволяет выбрать наиболее подходящую конструкцию, которая гармонично будет сочетаться с другими постройками на участке. В базовую стоимость входит сразу несколько цветов, среди которых можно выбрать белый, коричневый, синий, зеленый и т. д.

Стоимость может возрасти лишь в том случае, если вы решите покрасить ворота в действительно редкий и уникальный цвет. На стоимость влияет и характер отделки: волна, филенка или горизонтальная полоса. Возможна также и отделка под дерево (дуб, вишня), которая добавит изысканности и уникальности всей постройке.

Теперь вы все знаете о секционных гаражных воротах, поэтому мы ждем ваших отзывов в комментариях под статьей.

vorotakzaboru.ru

Привод для гаражных ворот

Не удивляйтесь такому названию статьи, мы решили рассказать, как правильно выбрать привод для гаражных ворот, непростая задача, тут потребуется для начала небольшой экскурс в историю вопроса.

Если говорить о типах и видах (об этом чуть ниже), всё станет ясно, как только Вы поймёте, для чего именно предназначен каждый из них, откуда разница, почему столько вариантов предлагают производители.

[sam id=»1″ codes=»true»]

Задачи показать наше превосходство, в понимании вопроса нет, хотя мы эксперты. Есть желание, поделится знаниями, которые помогут принять правильное решение.

Исторический экскурс в историю механических (гидравлических) приводов.

Испокон века люди задумывались, как половчее открыть тяжёлые ворота. Одними из первых, которые этого требовали, были крепостные, очень тяжёлые, очень надёжные. Для подъёма конструкций использовали вороты с канатами. Крутишь ворот, канат наматывается (или цепь), тяжеленная конструкция поднимается вверх.

Первая механизация этого процесса известна со времён древнего Рима, когда посредством червячных передач, значительно усиливающих крутящий момент, удавалось поднимать очень тяжёлые вещи (ворота тоже). Эта конструкция применяется сегодня, с доработками, но без принципиальных изменений.

Следующим этапом стали раздвижные створки, которые такими механизмами открыть было нельзя. Тогда появились рычажные механизмы. Длинный рычаг, передающий усилие на короткое плечо приводился в действие рабами, или животными, многократно увеличивая первоначальное усилие. Такие приводы сегодня занимают второе место по распространённости.

После изобретения домкрата, одним из первых применения его стало открывание люков, а не поднятие тяжестей. Для этого его изобретали – открывание больших корабельных, очень тяжёлых люков. Впрочем, есть другие версии, но в кораблестроение это считается общим местом – фактом, который хорошо известен и документирован. Этот вид (гидравлический и электромеханический) так же применяется сегодня, получая всё большее распространение.

Немного физики, или приводит ли привод?

Физика, очень полезная наука. Она позволяет экономить там, где, казалось бы, её некуда приспособить. Но рассмотрим пример: «привод гаражных ворот». Продавец сообщил диаметр шестерней, крутящий момент, усилие на осях, максимальный вес полотна раздвижной створки ворот, расстояние на которое она будет отодвинута, цену и срок монтажа.

Это помогло Вам определится, насколько подходит этот вариант, если Ваши ворота раздвижные? Нам кажется, что это можно только принять к сведению.

Сдвинуть конструкцию технически может привод, который не рассчитан на такой вес, высоту, и расстояние, на которое будет сдвинута створка. Гораздо важнее понимать, применима ли именно эта версия механизма там, где она Вам нужна?

Простой вопрос. Какое давление на ворота площадью в 18 кв.м. окажет ветер скоростью 10 м/сек.?

А ветровое давление – самый главный враг именно раздвижных конструкций, поскольку привод расположен в верхней части, использует консоль, поэтому ситуация когда ветер ломает ворота в процессе открывания не редкость, если была допущена ошибка в выборе привода.

[sam id=»2″ codes=»true»]

Остальные приводы также имеют свои особенности, тонкости, если хотите, давайте рассмотрим на примерах что, где и как стоит применять.

Типы и виды приводов. Принципы действия.

Если Вам понадобился привод для гаражных ворот, классификацию можно посмотреть в других наших статьях. Здесь мы подробно разберём основные отличия, которые позволят Вам понять, что именно нужно приобрести.

Все механические устройства этого класса можно условно поделить на три класса.

1. Передача усилия для перемещения в горизонтальной (вертикальной) плоскости.
2. Передача усилия для перемещения под углом до 90 градусов.
3. Передача усилия на осевое вращение (под углами до 180 градусов).

Теперь немного подробнее.

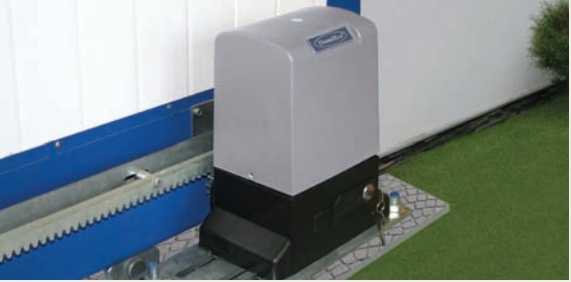

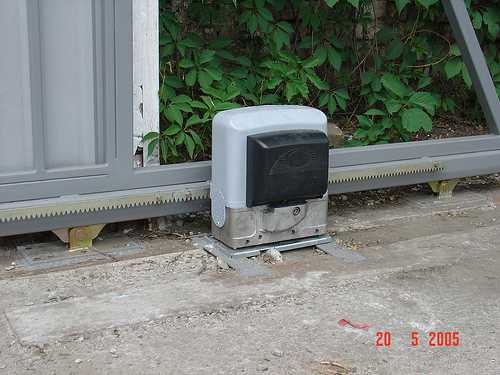

1. Данный тип привода, это электродвигатель, вращающий приводную шестерню. Вращение этой шестерни обеспечивает движение зубчатой рейки, цепи, ленты, троса, за счёт чего и происходит горизонтальное (вертикальное) перемещение крайней точки (если это лента, цепь, или трос) в которой установлена ограничительная шестерёнка, не дающая механизму закончив движение съехать с направляющих. Вариантов много, но принцип действия один – вал двигателя вращается, «цепь» движется, и отодвигает (поднимает) полотно ворот.

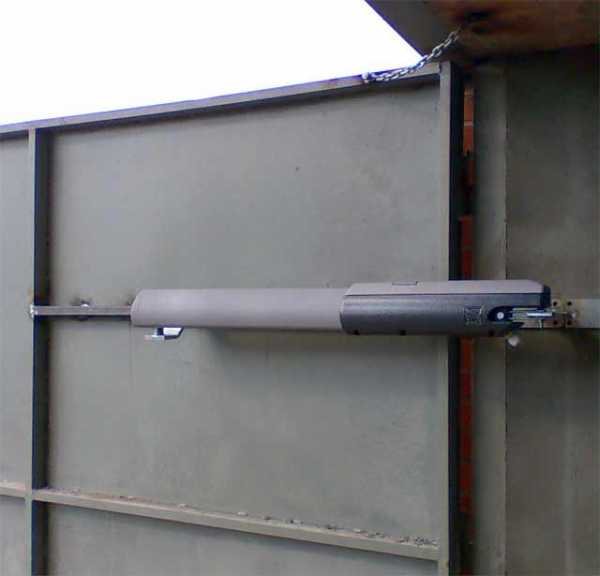

2. В этом типе двигатель вращает шестерню, которая приводит в действие рычажный механизм. Это либо увеличение длинны выдвигаемого штока, либо поворотные механизмы, обеспечивающие передачу усилия на открываемое полотно ворот.

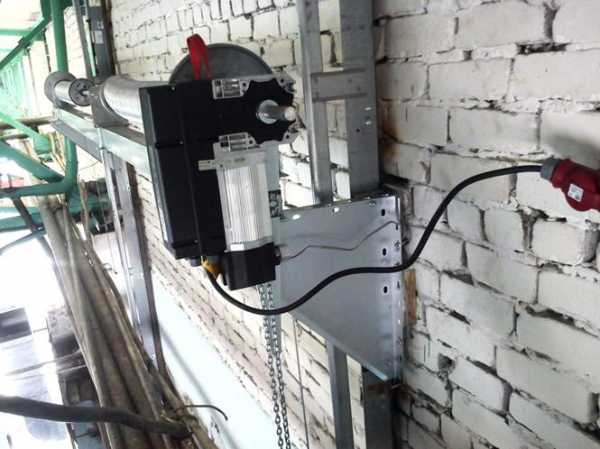

3. Такие приводы монтируются на оси поворота, как правило, они скрыты поз землёй, и обеспечивают поворот по оси петель, что позволяет при грамотном расчете створок обеспечивать для распашных вариантов поворот створок до 180 градусов.

Все остальные типы приводов, разновидности, у любого из них принцип действия будет одним из трёх.
«Это отлично!», скажите Вы, но как выбирать привод гаражных ворот? Что дала эта информация? Давайте разберёмся.

Применимость различных типов приводов на простых примерах.

Сложно знать всё. Поэтому давайте на простых примерах рассмотрим, как работают эти механизмы, и чего от них ожидать.

Понимание как работает первый тип, даёт велосипед. Чем больше разница между звездочкой, на которой педали и той, что приводит во вращение заднее колесо, тем проще стронуть велосипед с места, или подниматься в горку. У спортивных моделей звёздочек на заднем колесе много, спортсмен переключает их по мере оценки усилия, которое необходимо передать на педали.

Здесь всё то же самое. Чем меньше рывков, тем долговечнее механизм, поэтому наиболее продвинутые модели оснащены системами плавного пуска и «двумя передачами».

Ряд моделей позволяет управлять мягкостью передвижения реек и цепей плавным повышением мощности двигателя (числа оборотов) после включения.

Отсюда вывод – данный тип стоит применять именно для раздвижных (подъёмных) конструкций, обратив особое внимание на решение проблемы «жёсткого старта» (обрыв цепи, истирание зубцов у рейки и пр.), управляемости мощности и числа оборотов. Запас веса не помешает, чем больше, тем более сильные ветровые нагрузки выдержит вся конструкция.

Понимание принципа работы второго типа, лучше всего даёт лопата.

Штык, это короткий рычаг, а черенок длинный. Относительно небольшое усилие на длинном рычаге создаёт очень большое усилие на коротком рычаге. Именно так действуют все приводы этого типа. Отсюда вытекают основные проблемы, которые стоит учесть при монтаже таких устройств.

Несмотря на защитную автоматику, первичные усилия могут быть значительными, поэтому для решётчатых ворот (или из тонкого металла, профнастила например), монтаж на полотно ворот недопустим! Необходимо предусмотреть (смонтировать при отсутствии) опорное место, которое позволит равномерно перераспределить усилие по всей створке, которую будет открывать привод.

Принцип работы третьего типа, также можно показать на примере лопаты. Воткните её в землю, а потом попробуйте не копать, а при помощи черенка повернуть её вокруг своей оси. Усилия придётся приложить такие, которые на порядок выше, чем в предыдущих типах, поэтому и специфика у этого варианта открытия ворот своя. Конечно, есть способы снизить усилия, и защитить механизмы, но всё равно, такого рода устройства применять стоит только там, где другие варианты невозможны.

Надеемся, теперь у Вас есть понимание, в чём принципиальные отличия различных механизмов открывания ворот, и как «на глазок» прикинуть, без сложных расчётов, что именно подходит лучше всего. Напомним, что подробную классификацию приводов можно почитать в другой статье, с основными характеристиками, на которые необходимо обратить внимание.
