Металлическая лестница своими руками: пошаговая инструкция

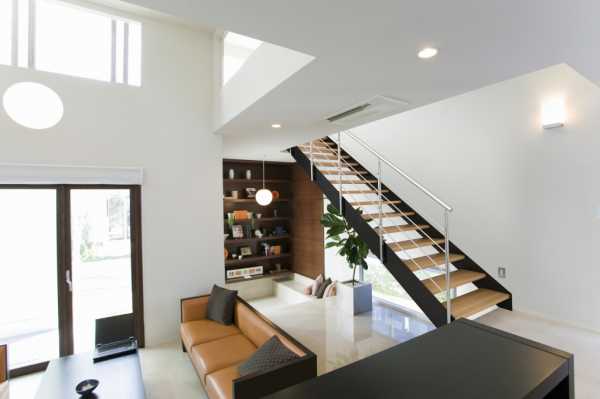

Металлическая лестница может гармонично смотреться в любом интерьере.



Лестницы, возводимые в различных помещениях, отличаются по прочности. Все зависит от предназначения конструкции. В частных домах, как правило, делают лестницы из дерева. Это разумно – больших затрат на такую постройку не требуется, сделать ее можно самостоятельно, а результат может получиться очень даже симпатичным. Однако многим хозяевам по душе интерьерные изделия из металла. Вот только большинство начинающих мастеров думают, что построить такую конструкцию своими силами практически нереально. Итак, металлическая лестница своими руками – настолько ли это сложно? Давайте разбираться.

Лестницу из металла изготовить действительно сложнее, чем деревянную, будь то винтовая конструкция или более простой вариант. Чтобы сварить конструкцию, необходим хотя бы минимальный сварочный опыт и некоторые другие навыки работы с металлом. Если коснуться таких технологий, как ковка и литье, то тут все намного сложнее. А готовые чугунные и бронзовые изделия дороже стальных. Алюминий в лестничных конструкциях используется только для перил и ограждений. Несущие конструкции из него не делают – это нецелесообразно с экономической точки зрения. Для получения необходимой прочности опорных балок приходится увеличивать размеры их сечений, что отражается на стоимости изделия.

Какой выбрать каркас

Стальные лестничные каркасы бывают двух типов:

  • открытые;
  • закрытые.

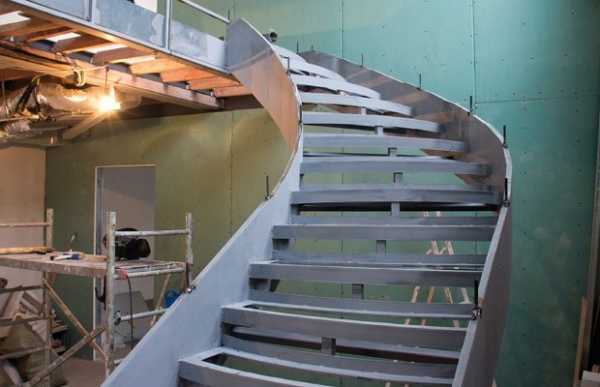

Открытый металлический каркас, будучи собранным, останется на виду. Это требует аккуратности при проведении сварочных работ, а также последующей зачистки и шлифовки швов, покраски всей конструкции.

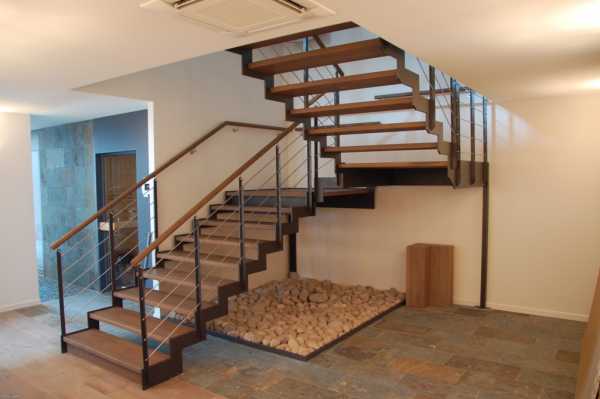

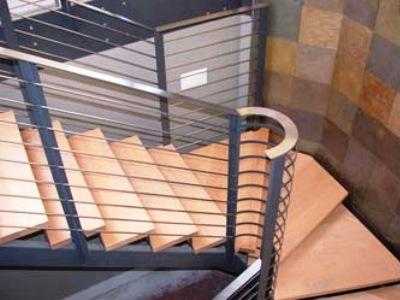

Лестница с открытым металлическим каркасом.

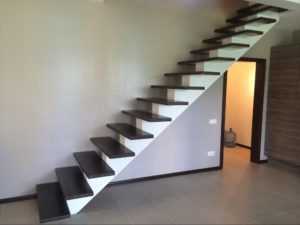

Вариант закрытого каркаса проще – его можно не «облагораживать» после сборки, так как он будет скрыт облицовочными материалами. Чтобы его изготовить потребуется лишь швеллер с уголками и соответствующие инструменты. После сварки открытого каркаса, его поверхность сначала грунтуют, после чего покрывают краской, не ограничиваясь одним слоем.

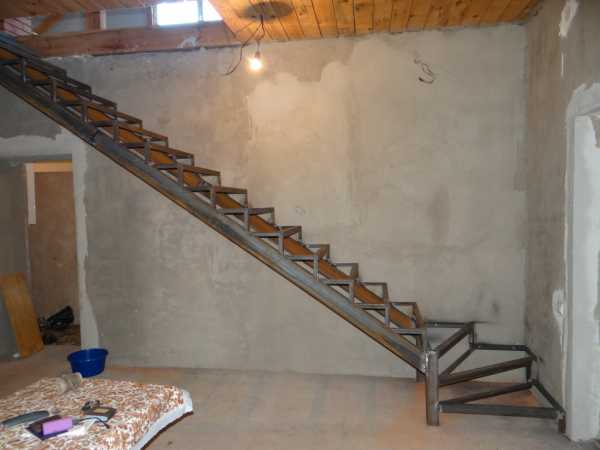

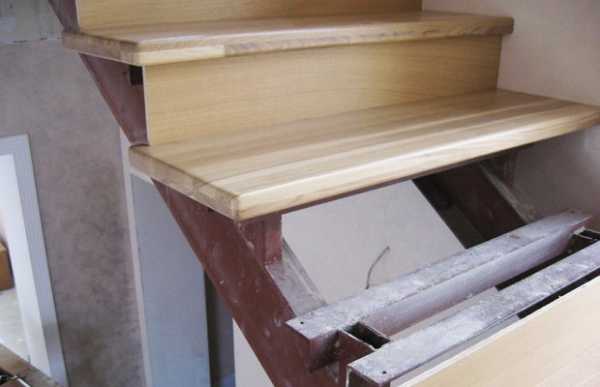

Такой каркас впоследствии будет обшиваться деревом, чтобы спрятать все артефакты.

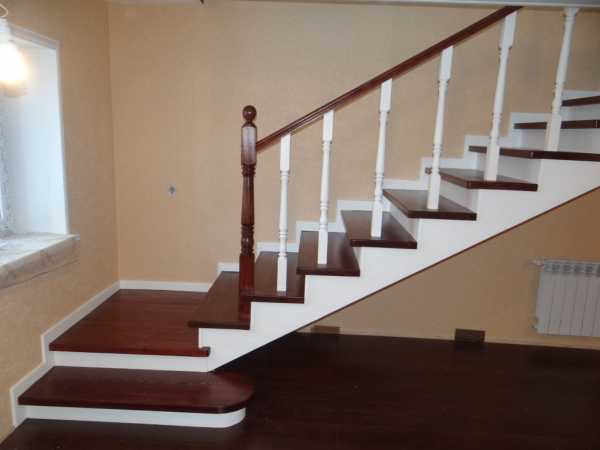

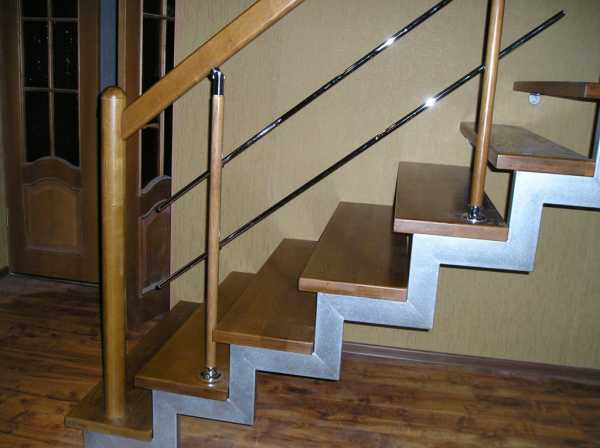

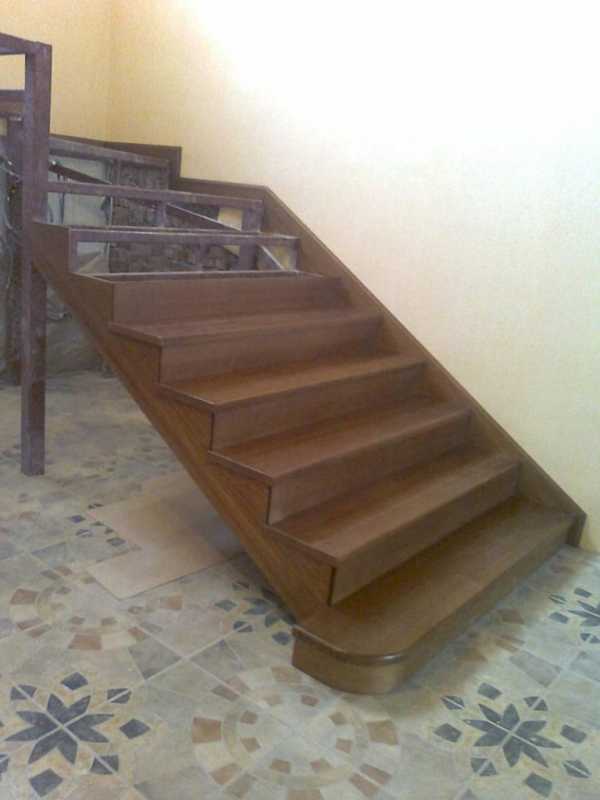

В законченном виде такую лестницу не отличить от деревянной.



Маршевые металлические лестницы

Маршевые лестничные конструкции можно делать либо на тетивах, либо на косоурах. Первый вариант предполагает крепление ступеней торцами к внутренним сторонам тетив (опорных балок). В случае использования не тетив, а косоуров, ступени привариваются сверху, а их торцы остаются открытыми. Последний вариант наиболее прочный, поэтому в качестве опоры часто используют всего один косоур, располагая его посередине марша. Но в изготовлении такая конструкция сложнее.

[ot-gallery url=»//lestnitsygid.ru/gallery/originalnye-marshevye-lestnicy-iz-metalla-v-interere»]



Конструкция на тетивах

В качестве опорных балок чаще всего используются швеллеры. Они крепятся параллельно друг другу к верхней балке (межэтажному перекрытию) и плите, находящейся снизу. Угол наклона конструкции должен быть в пределах 20–45°. Основу ступенек – уголки приваривают к внутренним сторонам опорных балок. Делать это нужно по уровню, иначе ступеньки получатся неудобными для ходьбы. Оптимальным считается соблюдение следующих параметров: высота ступени – 18 см, ширина – 30 см.

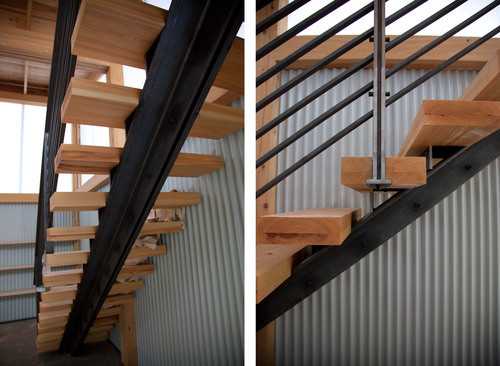

В жилых помещениях чаще всего комбинируют металлические тетивы с деревянными ступенями.

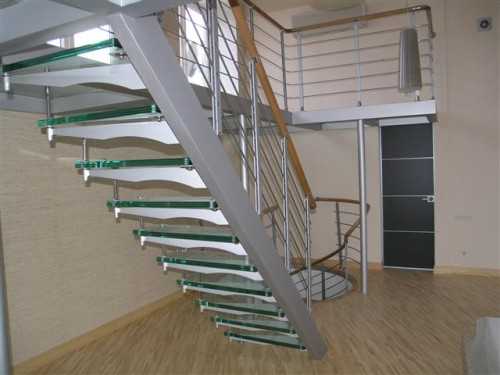

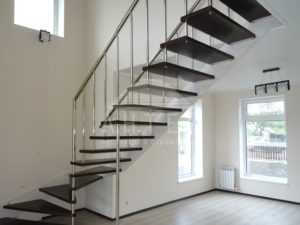

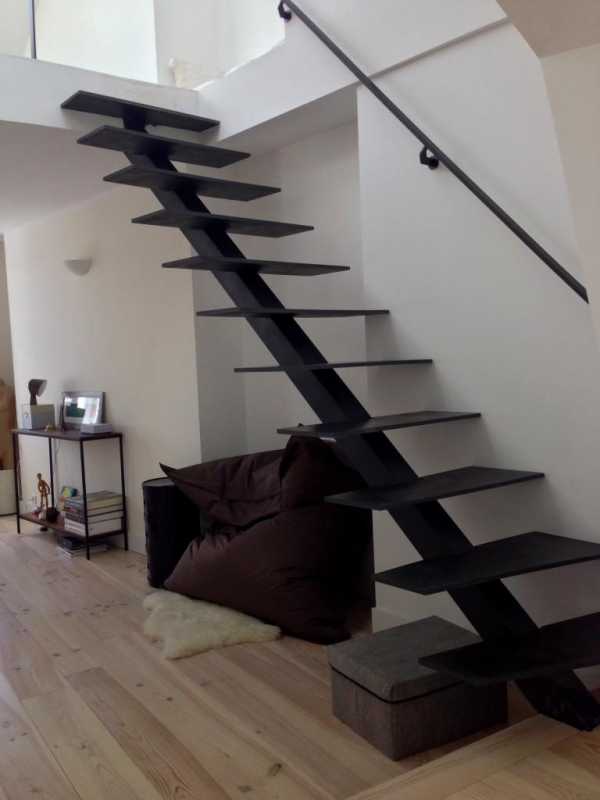

Очень эффектно смотрится конструкция на одной тетиве, с дополнительным креплением ступеней непосредственно к стене больцами.



Конструкция на косоурах

Создание конструкции на косоурах потребует применения тех же материалов, что и при изготовлении лестниц на тетивах. При использовании двух косоуров, они устанавливаются аналогично тетивам, но не на всю ширину марша. Торцы ступенек опорными балками не закрываются. Опоры для ступенек делаются из уголков – их сгибают под углом 90°, получая так называемые косынки, и приваривают к опорам. Горизонтальность их положения проверяется строительным уровнем.

Изготовить такие косоуры достаточно просто, главное — уметь обращаться со сварочным аппаратом.



Гораздо интереснее смотрятся косоуры, изготовленные из листа металла при помощи лазерной резки.

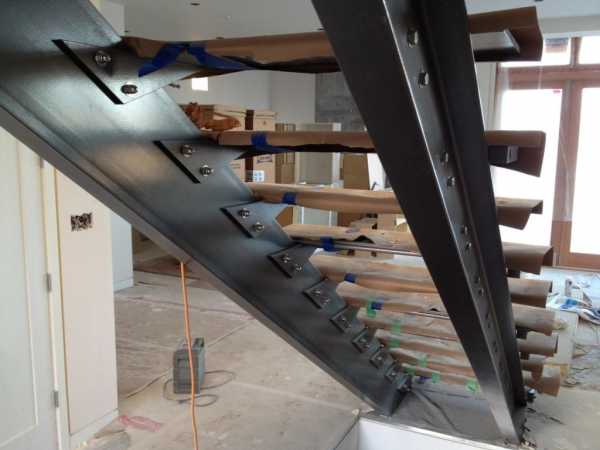

Сборка металлического косоура



Возможен другой вариант крепления ступеней к косоурам. Сначала к опорным балкам привариваются стойки, по высоте равные высоте будущих ступеней. Из уголков нужно сварить четырехугольные рамы для ступеней. Затем эти рамы приваривают одной стороной к стойкам, другой – к опорным балкам.

Данный метод позволяет создавать достаточно оригинальные каркасы.



Ступени, перила и ограждения

Если ступени планируется сделать тоже из металла, его толщина должна быть не менее 3 мм. Желательна рифленая поверхность. Другой вариант обезопасить себя и близких от скользких ступеней – использовать специальное покрытие. Это могут быть резиновые или каучуковые коврики, накладки из резиновой крошки, абразивная клеящаяся лента, алюминиевые отделочные профили.

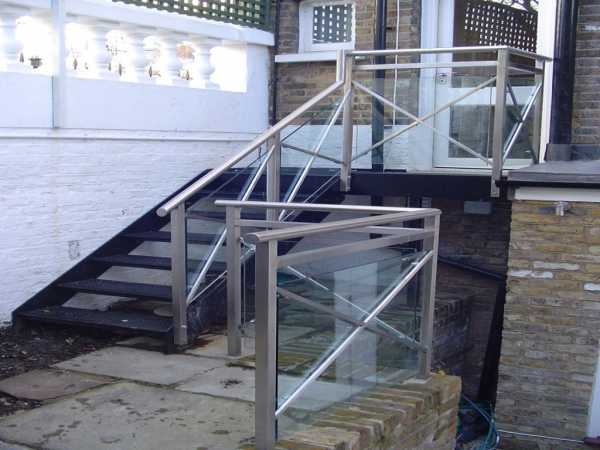

Подобные абразивные накладки на ступени только украсят наружную лестницу.



Крепятся металлические ступени к основанию с помощью саморезов по металлу. Вариант ступеней из металла применяется, как правило, для уличных конструкций. Внутренние же (межэтажные) лестницы стараются делать более приятными для хождения – оборудуют ступенями из дерева, например. Деревянные ступени крепятся тоже саморезами.

Сейчас наиболее стильным считается вариант, где на металлический каркас устанавливаются стеклянные ступени.



Металлические перила монтируются либо с помощью болтов, либо сваркой. Материалом ограждающей конструкции могут быть арматурные прутья, трубы и другие металлопрокатные изделия. Если в качестве перил используются металлические трубки, то диаметр их должен находиться в диапазоне 35–80 мм. Как правило, их покрывают пластиковыми трубками, чтобы перила были приятны на ощупь.

Чаще всего перила для металлических лестниц изготавливаются из того же металла или нержавеющей стали.

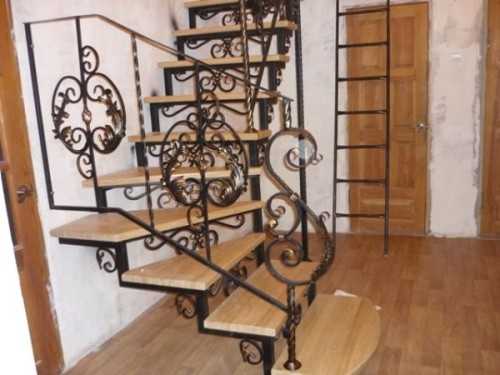

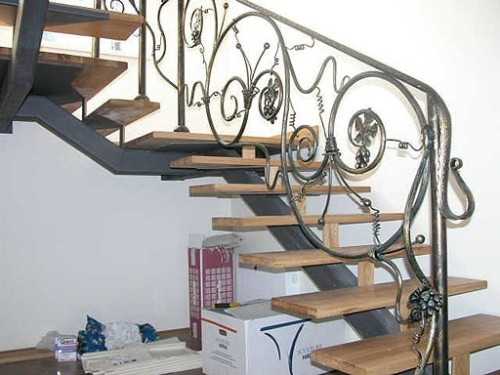

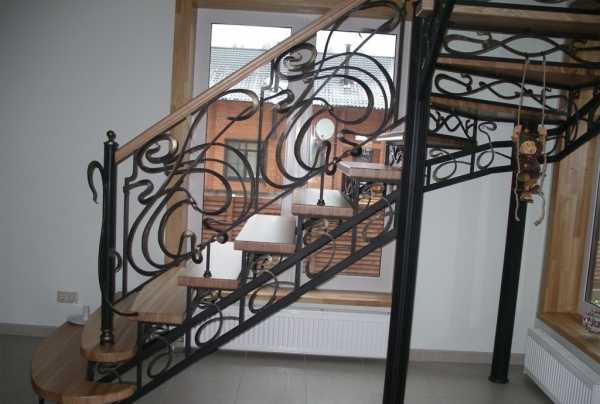

Но иногда используются и более оригинальные кованые изделия.

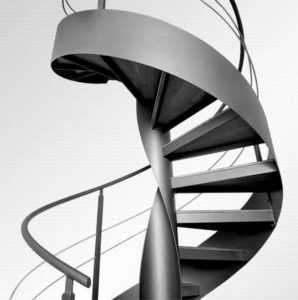

Как cделать винтовую лестницу

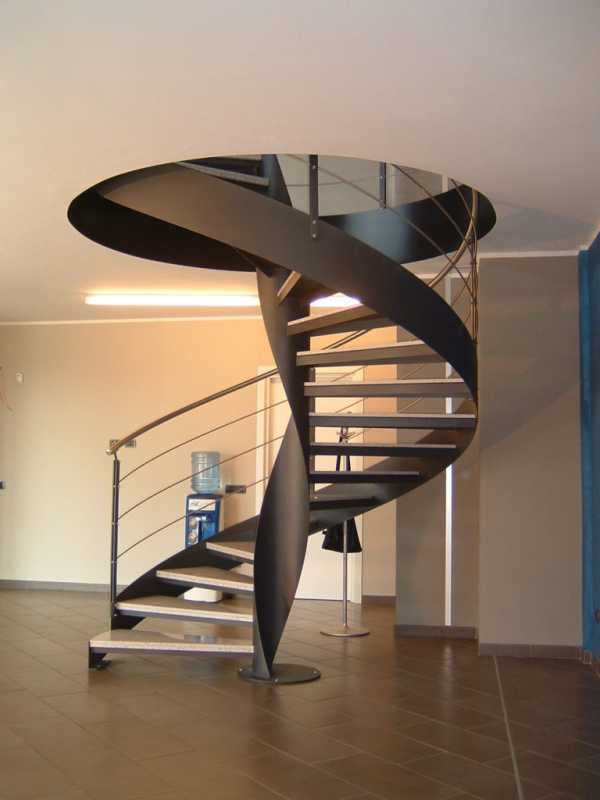

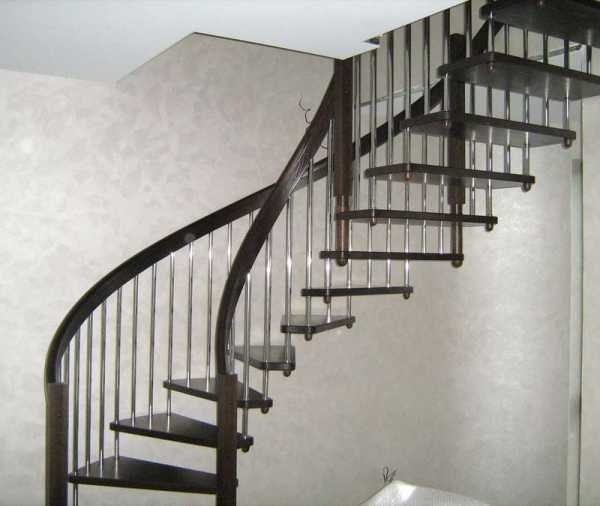

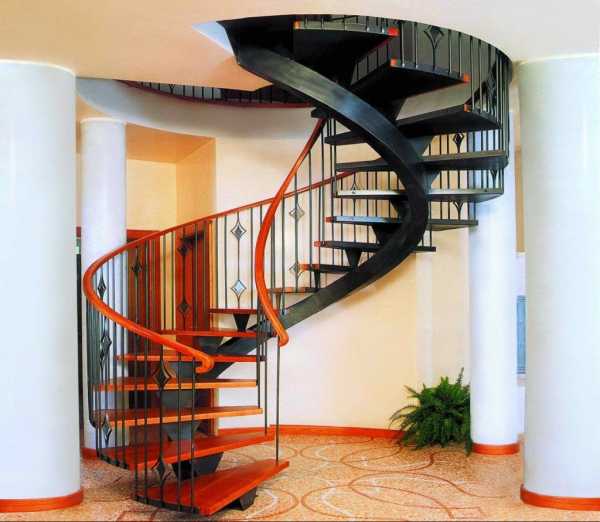

Особой ценностью обладает межэтажная винтовая лестница, называемая также спиральной. Во-первых, винтовая лестница очень привлекательно выглядит, часто она является центральным элементом интерьера. Возможны самые разные вариации исполнения винтовой лестницы, так что подходящий вариант найдется практически для любого интерьера. Во-вторых, благодаря компактной конструкции можно высвободить часть жилого пространства, которая была бы занята в случае использования простой маршевой лестницы.

[ot-gallery url=»//lestnitsygid.ru/gallery/varianty-vintovyx-lestnic»]



Винтовая лестница для изготовления потребует толстостенную трубу диаметром не меньше 80 мм. Она будет выполнять функцию центральной стойки. Ее длина определяется высотой всей конструкции. Ширину марша (длину ступеней) можно определить исходя из диаметра всей конструкции. В случае малой загрузки лестницы его выбирают равным 140 см. Для более интенсивного использования подойдет диаметр 2 м.

Важно!

Верхний виток не должен быть помехой при ходьбе по нижнему,поэтому расстояние между ними должно быть порядка 2 м.

Чтобы добиться правильного вертикального положения, монтаж центральной стойки должен производиться с использованием отвеса и уровня. Кроме того, пол в месте установки должен быть достаточно прочным, чтобы выдерживать предполагаемую нагрузку – вес самой конструкции и вес находящихся на ней людей.

Существуют также конструкции без опорного столба, но для самостоятельного изготовления они слишком сложны.

Ступени и гильзы

Из металла можно сделать либо каркас ступени, либо полностью всю ступень. Первый вариант предпочтительнее. Каркас сваривается из уголков. Форма ступеней – трапециевидная, почти треугольная. Средняя часть должна быть не уже 20 см. В качестве облицовки часто используется дерево.

Ступени будущей лестницы следует сначала крепить к гильзам. Гильзы делаются из трубы, диаметр которой немного больше, чем диаметр центральной стойки. Высота гильз выбирается из диапазона 200–260 мм. После того как ступень приварена к гильзе, полученную конструкцию можно просто надеть на центральную стойку.

Совет!

Если диаметр гильз слишком большой и ступени болтаются на стойке, то используют кольца-уплотнители  из трубы соответствующего диаметра. Кольца приваривают к внутренней стороне гильз, чтобы последние плотно садились на стойку.

Стойка крепится, когда все гильзы со ступенями нанизаны на нее. Крепить к деревянному полу несложно – используются анкерные болты и радиальное крепление. Установка на бетонный пол потребует дополнительного бетонирования.

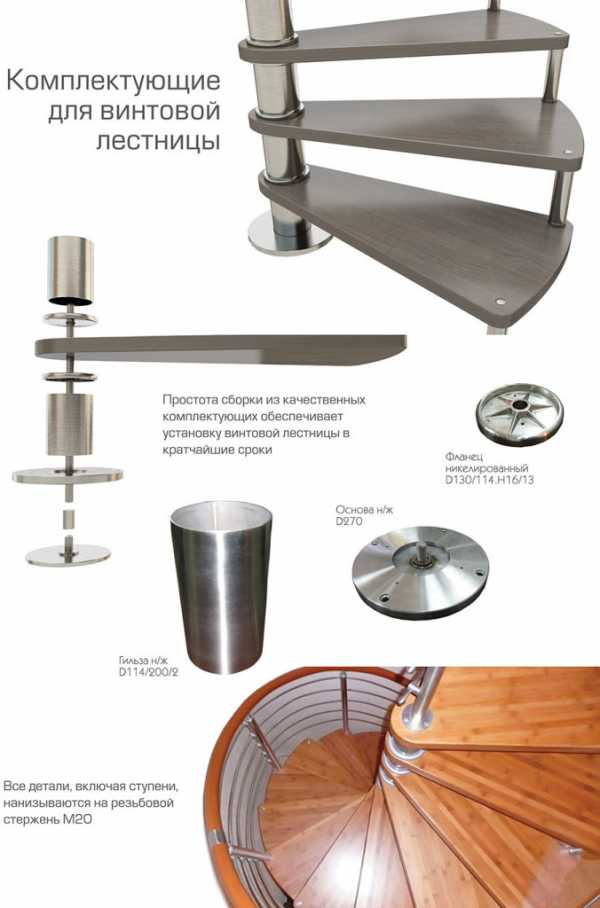

Элементы, необходимые для монтажа винтовой лестницы.



Дополнения

Если одна из опорных балок примыкает вплотную к стене, используют дополнительное крепление анкерами.

Вообще, в связи с тяжестью металлических конструкций часто применяют дополнительные опоры. Устанавливают их, например, под межпролетными площадками или забежными ступенями. С той же целью возводят перегородки из кирпича или бетона.

К сожалению, дополнительная опора может слегка подпортить внешний вид всей конструкции.



Очевидным преимуществом металлических лестничных конструкций является их прочность при внешней изящности. Кроме того, металлический каркас, в отличие от деревянного, лишен скрипов. Делать ступени и перила из дерева, а опорную конструкцию из металла – оптимальный вариант. При этом у металлической лестницы устраняется еще один минус – “прохладность” элементов. С деревянными перилами пользоваться лестницей будет намного приятнее.

Деревянные перила будут отлично сочетаться со ступенями из той же древесины.



Простейшая лестничная конструкция

Приставная металлическая лестница – вариант, который изготовить проще всего. Делается приставная лестница с использованием сварки. Для получения двухметровой конструкции понадобятся опоры – две трубы диаметром 5–6 см, а также 6–7 поперечин – трубок круглого сечения 2,5–3 см и длиной 0,7 м.

Отмерив от верха каждой из опор по 25 см, приваривают верхнюю ступеньку. Откладывая дальше по 25 см определяют положение остальных ступенек, после приваривания которых получается приставная лестница.

Делаем приставную лестницу из металла



Готовые комплекты

Сегодня в продаже имеются готовые сборные металлические каркасы. Процесс их установки не предполагает использования сварки, а также проведения таких работ, как шлифовка, зачистка от заусенцев, грунтовка, покраска. Все уже готово, осталось лишь правильно смонтировать, для чего к таким изделиям прилагается подробная инструкция.

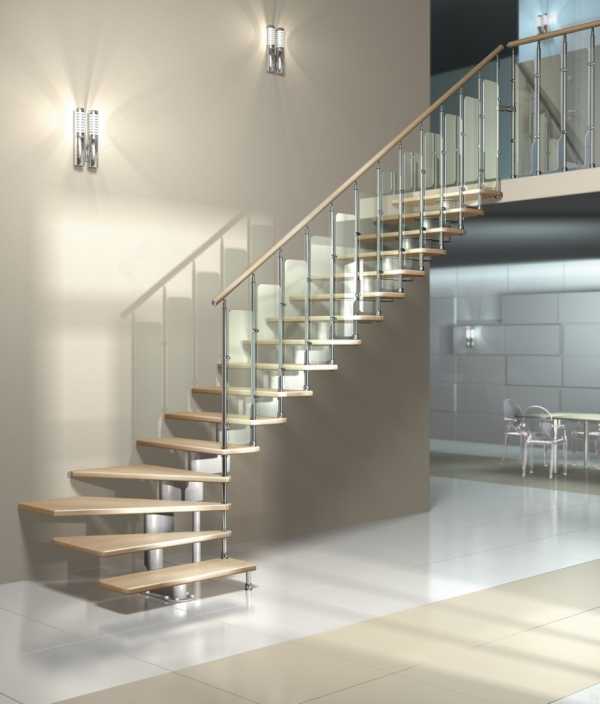

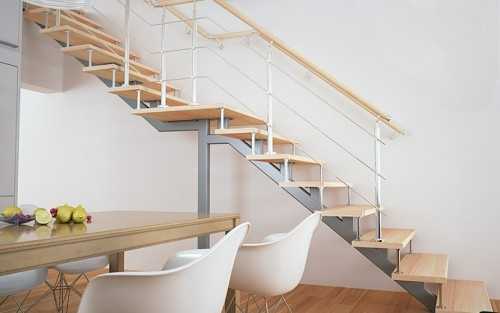

Современная модульная лестница.



Если это винтовая конструкция, то краткая пошаговая инструкция будет состоять из следующих пунктов:

  1. Устанавливается стойка, для этого используется специальный крепеж, которым она прикручивается к полу.
  2. На стойку насаживаются ступени, шайбы, втулки.
  3. Все ступени поворачиваются на нужный угол. Положение верхней и нижней ступеней задается в первую очередь.
  4. Монтируются дополнительные кронштейны – верхняя ступень должна быть хорошо прикреплена к перекрытию между этажами.

Монтаж модульной лестницы



Металлические межэтажные и уличные конструкции делают и на заказ. Это может быть как винтовая лестница, так и конструкция с прямыми маршами. Обратившись к профессионалам, можно заказать, например, открытый вариант каркаса. Или же более простую опорную конструкцию без отделки. Можно просто проконсультироваться у специалистов перед тем, как возводить лестницу своими руками. Такая консультация будет полезна даже человеку, имеющему большой опыт в строительных делах.



lestnitsygid.ru

Лестницы из металла своими руками

Чтобы спроектировать чертеж железной лестницы на второй этаж, необходимо рассчитать целый перечень показателей. Это можно сделать как в специальных программах, например, Archicad или 3ds Max, так и самостоятельно.

Особенности металлических конструкций

По способу изготовления можно выделить два типа: лестница, полностью спроектированная из металла, и лестница, построенная на металлических каркасах. Обе отлично подойдут для использования в каркасных домах для подъема на второй этаж.

металлическая тетива

Также различают лестницы по количеству пролетов: одно- и двухпролетные, с поворотом и прямые. Но если вы строите лестницу впервые, то лучше начинать с одномаршевого варианта.

Особенность любого проекта отображается в чертежах и расчетах, в которых указывается:

  1. Уклон ступеней.

  2. Высота и ширина ступеней.

  3. Размещение ступеней.

По глубине ступени для металлической лестницы не должны быть менее 27 см. Это связано с тем, что при спуске с лестницы, возникает опасность падения. Высота ступени должна быть от 16 до 20 см. Если она выше указанной нормы, то возникает большая нагрузка на колени и пользоваться такой лестницей некомфортно.

Сделанные металлические лестницы своими руками имеют ряд преимуществ:

  1. Долговечность конструкции металлической лестницы (к примеру, на деревянной лестнице уже через полгода эксплуатации появляются трещины).

  2. Возможность комбинирования.

  3. Прочность конструкции.

  4. Низкая цена монтажа каркаса.

расчет лестницы

к содержанию ↑

Выбираем профиль

профиль

Делать лестницы из металла начали уже давно. Особое внимание уделяли подбору швеллера и уголков. По технологии процесс очень простой, сначала ставим два швеллера параллельно друг друга, а после при помощи уголков свариваем контуры. Ну и дальше все это дело можно закрепить либо деревянными ступенями, либо металлическими.

к содержанию ↑

Металлическая лестница на второй этаж с улицы

Металлические лестницы можно использовать для оформления интерьера в каркасном доме. Но стоит понимать: металл придает «холодный» оттенок помещению, и не всегда может быть уместен.

Конечно, можно ее сделать с деревянными ступенями, которая придаст интерьеру больше тепла, но целесообразнее железную лестницу использовать на улице.

Сварить металлическую лестницу можно и самостоятельно, при этом у вас выйдет в меру недорогая и надежная конструкция.

к содержанию ↑

Пошаговая инструкция по варке железной лестницы

Вам понадобится:

  1. Болгарка.

  2. Шлифовальный и режущий диски.

  3. Магнитные держатели для сварки.

  4. Сварочный аппарат (лучше всего подойдет вариант инверторного типа).

  5. Дрель и сверла по металлу.

  6. Тиски.

  7. Крепежи.

  8. Уголки.

  9. Стол для работы с металлом.

Изображение демонстрирует самый простой вариант железной лестницы (может быть и с деревянными ступенями).

самый простой вариант металлической лестницы

Примечание:

  1. Швеллер.

  2. Рифленые металлические (деревянные) ступени.

  3. Стальные кобылки.

  4. Места сварки.

  5. Кронштейны.

к содержанию ↑

Строительство железной лестницы

Для разработки проекта небольшой металлической лестницы, необходимо подготовить два типа проекций: вертикальные и горизонтальные, см. рисунок ниже.

чертеж лестницы

Чтобы посчитать размер профильной трубы для косоура, воспользуйтесь следующей формулой: a2+b2=c2, где «a2» — высота лестницы, а «b2» — ее длина.

к содержанию ↑

Монтаж лестницы из швеллера

Поставленный на ребро швеллер — основа простой лестницы. Для обшивки лестницы подойдет деревянный или листовой материал. Ступени обшиваются нескользящим рифленым металлом. Ограждения делаются из угловой стали.

На швеллере размещаем нарезанные кобылки из арматуры. Размеры и необходимое количество кобылок можно взять из расчетной документации.

  1. Так как на кобылках будут лежать ступени, привариваем к ним крепежные кронштейны.

  2. Собираем всю конструкцию воедино, приваривая детали. Если после установки кобылок на первый швеллер, видны отклонения на втором, поправьте разметку. Для крепежа простой лестницы будет достаточно пары косуоров или тетивы.

  3. Обработайте лестницу грунтовкой и дайте ей высохнуть. После наносим на лестницу специальный антикоррозийный состав.

Функцию опоры или так называемый каркас лестницы будет выполнять дополнительная стойка, которая может быть сделана из швеллера, к которому приваривается лестница с помощью уголков. Во время проделывания всех сварочных работ, можно использовать магнитные держатели для сварки, это в разы упростит работу как опытному так и начинающему сварщику. Они могут выдержать нагрузку от 11 до 34 кг, в зависимости от модели. Вы можете подобрать для себя что-то из этого списка магнитных держателей.

После завершения сборки можно приступать к обшивке конструкции.

готовая лестница

Видео по строительству железной лестницы

к содержанию ↑

Строительство винтовой лестницы

 Если получится сделать самому винтовую металлическую лестницу, то она будет пользоваться особой ценностью в доме. Потому что, она очень привлекательно выглядит и, как правило, расположена в центре всего дома, благодаря компактности, можно высвободить большое количество пространства, которое было бы занято маршевой конструкцией.

Для строительства лестницы вам потребуется толстенная труба диаметром 80 мм для центральной стойки. Длина трубы определяет высоту всей конструкции. Ширина марша в случае малой загрузки будет равна 14 см. Для того чтобы верхний виток лестницы не мешал при ходьбе по нижнему, расстояние между ними должно быть около 2 метров.

Чтобы положение лестницы было правильным, при строительстве нужно пользоваться откосами и уровнями. Обратите внимание и на пол, на котором будет стоять конструкция с учетом веса людей. Можно монтировать винтовую лестницу и без центрального столба, как на фото ниже, но это очень сложно.

к содержанию ↑

Гильзы и ступени

Ступени лестницы можно сделать из металла, каркас из уголков. Форма ступеней в отличии от маршевой лестницы, тут трапециевидная, почти треугольная. Середина должна быть не уже 20 см, а для облицовки можно использовать дерево.

винтовая лестница

Для крепления лестницы будем использовать гильзы диаметром 200 – 260 мм, и к ним крепить ступени. После того как приварили ступени к гильзам, всю конструкцию можно одеть на центральную стойку.

Кроме винтовой и маршевой лестницы есть и модульные варианты, как правильно их возводить вы сможете увидеть из видео ниже.

к содержанию ↑

Технология обшивки ступеней

Допустим вы сделали металлическую лестницу и теперь вам остается только ее обшить деревянными накладками. При выполнение этой работы учитывайте дополнительные крепежные детали, которые вам понадобятся.

металлическая лестница с забежными ступеньками

От торца ступеней отходим 2 см и начинаем размечать отверстия под саморезы и болты с шагом в 15 см. К металлическому каркасу ступеней монтируем фанеру. Закрепляем ее при помощи монтажного клея с эффектом заполнения. Благодаря этому клею можно устранить даже проблемы и косяки при сварке. Кстати, крепить фанеру на монтажную пену, категорически нельзя, потому что она очень мягкая.

После того как вы изучили самые простые конструкции лестницы, теперь вы можете построить что-то элементарное, допустим для погреба. А затем уже постараться сделать более элегантную и эстетическую лестницу, которой будет и не стыдно похвастаться.

karkasnik.su

Металлический каркас для лестницы – инструкция по изготовлению + Видео

Лестницы на металлическом каркасе считаются наиболее прочными и по-настоящему надежными конструкциями. Их можно изготавливать под любые интерьеры помещения.

Лестничная основа из металла – выбираем подходящую

Металлокаркас без особых проблем выдерживает большой вес. Деревянная лестница на такой основе может оснащаться массивными поручнями и тяжелыми пролетами, а также любыми другими декоративными элементами. В зависимости от типа монтируемой лестницы – открытой либо скрытой, с площадкой либо спиральной, дугообразной либо винтовой, забежной либо маршевой, подбирают вид ее каркаса. Он бывает следующих разновидностей: скрытым; открытым с одним или двумя косоурами.

Своими руками проще всего сделать открытый металлокаркас. В такой конструкции все составляющие «прячутся» под панелями и ступенями, что дает возможность не выдвигать особых требований к внешнему виду лестничной основы. Изготовление подобных каркасов своими руками обычно производится из недорогих уголков и швеллеров. Стандартный закрытый металлокаркас – это несущая основа, которую делают из соединенных попарно швеллеров, на которые устанавливают «косынки» – уголки из металла. Последние выполняют функцию опоры для подступенков и ступеней.

Лестничная основа из открытого металлокаркаса

Некоторые умельцы вместо уголков используют металл в листах. В этом случае изготовление лестницы становится более сложным процессом. Проектирование закрытых конструкций выполняется достаточно просто. Главной задачей становится грамотный расчет их прочностных показателей. Боковая часть таких каркасов после их установки закрывается гипсокартонными либо деревянными декоративными панелями. Металлическая лестничная основа с одним косоуром характеризуется тем, что для нее не нужны подступенки. Она представляет собой одну балку – несущую, к которой крепят площадки под ступени либо «косынки»-уголки.

Визуально подобные каркасы выглядят воздушно и очень «прозрачно». Поэтому их монтируют в зданиях с минималистическими и изысканными интерьерами. Каркасы с одним косоуром чаще всего делают с узкими маршами. Если планируется изготовление своими руками лестниц с широкими маршами, сбоку таких конструкций нужно обязательно приваривать добавочные консоли. При повышенных нагрузках они не дают ступеням прогибаться.

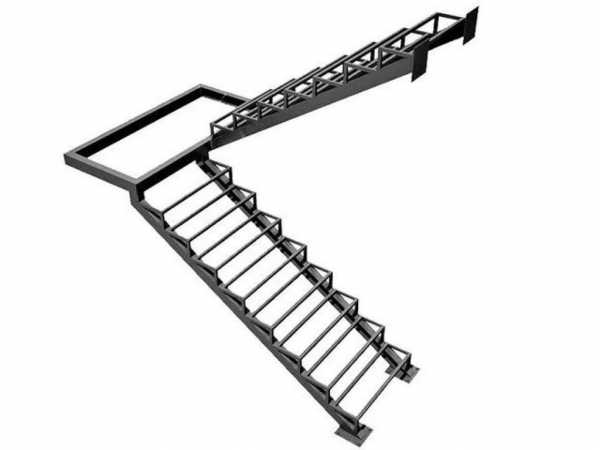

Каркас лестницы с двумя косоурами можно сделать из прямоугольного по сечению профиля. Стоимость производства и установки таких открытых конструкций достаточно высока. Следует изготовить в виде «лесенки» два косоура, а затем смонтировать на них ограждение и ступеньки. Процедура установки основы требует мастерского владения сварочным аппаратом. Далее мы подробно поговорим о том, как сделать своими руками каркасы для распространенных лестничных конструкций.

Самостоятельное изготовление маршевых конструкций – сложностей нет

Металлокаркас для такой конструкции делается элементарно. Вам нужно будет выполнить чертеж будущей лестницы с указанием размеров всех ее элементов. У нас на сайте есть готовые эскизы. Вы можете выбрать подходящую вам конструкцию и просто-напросто подставить в ее чертеж геометрические параметры своей лестницы.

После этого можно начинать работы, руководствуясь такой схемой:

  1. Нарезаете металлические изделия по заданным на чертеже размерам.
  2. Свариваете прочную раму из профильных труб либо швеллеров. Специалисты советуют применять трубные изделия, так как они характеризуются более высоким показателем жесткости. За счет этого вибрация готовой конструкции при движении людей практически полностью исключается.
  3. Привариваете уголки к боковым граням полученной рамы.
  4. Устанавливаете и крепите ступеньки (из листового металла либо из древесины) к «скелету» будущей лестницы.

Установка ступенек из древесины

Ступени монтируются двумя способами:

  1. На «косынки», которые присоединены к трубе или швеллеру, наваривают дополнительно два небольших куска уголка, формируя, по сути, добавочную раму. На нее затем и устанавливают ступеньки.
  2. Укладкой ступеней сразу на «косынку» без изготовления дополнительной рамы.

Все сварные швы после выполнения указанных работ своими руками необходимо тщательно зачистить напильником. После этого каркас лестницы грунтуется составами, которые снижают риск появления коррозии при эксплуатации конструкции.

Делаем металлокаркас для винтовой лестницы

Чуть сложнее сделать своими руками прочную основу для конструкций винтового типа. В этом случае следует использовать два трубных изделия одинаковой длины. Одно из них нужно для монтажа центральной опоры лестницы, второе – для установки и фиксации ступенек. Обратите внимание – сечение второй трубы должно быть больше, чем первой.

Приступаем к первому этапу монтажа винтовой лестницы. Строго перпендикулярно выполняем нарезку на 24–26-сантиметровые гильзы трубного изделия под ступеньки. Здесь очень важно добиться той самой перпендикулярности, так как без нее впоследствии будет невозможно установить под правильным углом ступени. Нарезанные «бочонки» нужно посадить на центральную трубу-опору. Оптимально, если они налезают на нее без люфтов и малейших перекосов. На практике такого добиться не удается, поэтому следует сделать из подходящего по сечению прутка уплотняющие кольца.

Монтаж винтовой лестницы

Этот процесс может затянуться – подобрать пруток нужного диаметра достаточно сложно, но без него не обойтись. Готовые кольца ввариваются в гильзы, после чего при помощи ручного фрезера тщательно шлифуются. Теперь можно приступать к изготовлению ступенек. Рекомендуется сделать специальное приспособление – кондуктор, чтобы этот процесс происходил максимально быстро, и при этом у вас получались ступени с одинаковыми геометрическими параметрами. Для кондуктора вам будут нужны рейки из древесины и оправка для трубы. Из первых потребуется сделать конструкцию в форме ступени путем их склеивания.

Оправку изготавливают (тоже склеивают) из обрезков древесно-стружечной плиты. В самодельный кондуктор вкладывают металлические трубки и сразу же выставляют их под запланированным углом, приваривая ступеньки к «бочонкам».

Швы, которые остаются после сварки, обязательно зачищают от поверхностных дефектов. Дальше все просто. Начинаем собирать металлокаркас – натягиваем гильзы на центральную трубу, размещаем эту конструкцию на предназначенное для нее место. Желательно забетонировать нижнюю часть центральной опоры, чтобы повысить степень ее надежности. Финальная стадия работ – выставляем ступени и при помощи коротких стоек соединяем их друг с другом сваркой.  Укладка ступенек производится после того, как весь лестничный «скелет» будет тщательно прогрунтован и качественно покрашен антикоррозионной краской. Вы сделали своими руками каркас для винтовой конструкции!

«Утиный шаг» – лестница из дерева для частных домов

В небольших по площади помещениях очень часто нельзя установить обычную прямую (маршевую) либо винтовую лестничную конструкцию из-за банальной нехватки свободного пространства. В этом случае приходится монтировать достаточно крутую деревянную лестницу на металлической основе с уклоном более 40°. Подобные конструкции называют «утиным шагом», так как подниматься и спускаться по ним можно исключительно «по-утиному» – вперевалку, ставя только одну ногу на каждую ступеньку.

Особенность таких лестниц – наличие установленных попарно в противоположном направлении деревянных ступеней небольшой длины. Каркасы подобных конструкций рекомендуется делать с прямыми углами. А деревянные ступени, монтируемые на них, изготавливать скругленными. В качестве основания для ступенек лучше всего использовать трубы квадратного сечения с размерами сторон 2х2 см. Эти изделия делают отдельно (можно применять описанный ранее кондуктор), а затем ставят на косоуры и приваривают.

Раскрой древесины по запланированным размерам осуществляют болгаркой. Готовые ступеньки укладывают на металлическое основание и крепятся универсальными саморезами с шайбами. Все особенности монтажа таких каркасов своими руками вы увидите на видео. Создавайте самостоятельно идеальные лестницы для своего жилища!

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Лестницы на металлокаркасе на второй этаж своими руками

Лестницы на металлокаркасе являются наиболее прочными и практичными каркасными лестницами. Различают открытые и закрытые металлические каркасы. Под открытыми подразумевается вариант, при котором металлический «скелет» лестницы будет виден. Закрытым является тот случай, когда каркас закрывается отделочными материалами.

Металл благодаря своей прочности и возможности создавать уникальные конструкции позволяет сделать лестницу на металлическом каркасе, соответствующую любым требованиям и желаниям.

Виды лестниц на металлокаркасе

Все лестницы в первую очередь подразделяются по типу, форме и назначению. Лестницы на металлическом каркасе не исключение и делятся на:

  • Маршевые – к таким лестницам относятся как простые прямые лестницы, так и многомаршевые конструкции с поворотными площадками или забежными ступенями. Использование маршевых лестниц допустимо и внутри помещения, и на улице. Являются самым широко используемым типом лестниц.
  • Винтовые – встречаются намного реже, чем маршевые, возможны варианты использования винтовой лестницы как вспомогательной, не основной. Могут быть настоящим украшением помещения. Очень удобны в небольших домах, для их возведения достаточно площади 1,5 м2. Использование также допустимо как внутри помещения, так и снаружи.


Все вышепредставленные варианты часто комбинируются с деревом, стеклом, пластиком. В таких сочетаниях металлический каркас лестницы выступает в качестве «скелета», задача которого обеспечить жесткость и надежность конструкции.

Тип каркаса

Определившись с видом и формой лестницы, переходим к этапу выбора конструкции, на которой данная лестница будет построена. Для каждого вида лестницы различают следующие каркасы:

  1. На косоуре.
  2. На тетиве.
  3. На больцах.
  4. Консольная.
  5. Модульная (сборная).

Разберем каждый из этих каркасов для каждого вида лестницы.

Косоур.

Представляет собой несущую конструкцию, на которой с определенным шагом предусмотрены полочки для ступеней. Такие каркасы, в свою очередь, классифицируются по месту расположения косоура:

  • Два и более косоуров на ширине марша.
  • Один центральный косоур.
Тетива.

Лестницы с металлическим каркасом на тетиве во многом схожи с конструкциями на косоуре. Различие заключается в способе крепления ступеней. Если на косоуре ступени укладываются на каркас как на полочки, то в конструкции на тетиве ступени фиксируются на внутреннем торце несущей балки. Форма тетивы может даже выглядеть сбоку как косоур. В остальном этот каркас так же классифицируется по расположению тетивы. Ниже представлены варианты лестниц с расположением тетивы с двух сторон марша.

На больцах.

В данном случае металлический каркас лестницы также выполняет функцию перил. Осуществляется жесткое крепление конструкции перил между первым и вторым этажами. Крепление ступеней осуществляется с одной стороны на балясинах к перилам. С другой стороны возможны варианты:

  • Крепление к стене. Данное крепление возможно при условии, если стены построены из крепкого материала, способного выдержать данную нагрузку. В случае с винтовой лестницей крепление идет к центральному столбу.
  • Крепление на косоуре.

  • Винтовая лестница на больцах с размещением несущих перил с обеих сторон.


Консольная.

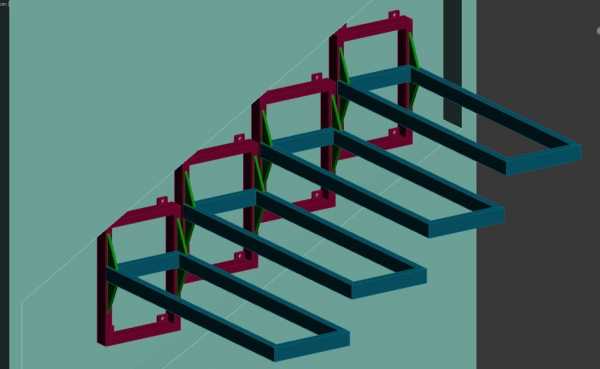

Наверное, самый необычный каркас лестницы. Принцип заключается в том, что крепление ступеней осуществляется с одной стороны, в результате чего создается ощущение легкости лестницы.


Различают три варианта крепления ступеней такой лестницы:

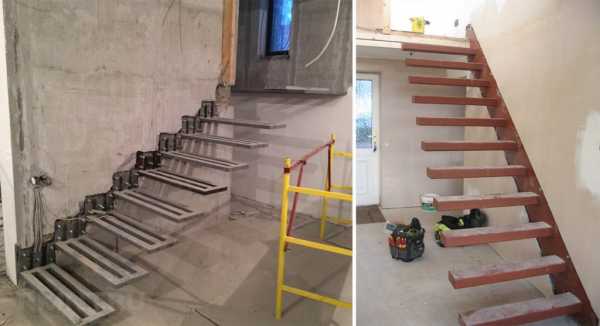

  1. На этапе строительства стены, вдоль которой расположена лестница, необходимо заложить ступени таким образом, чтобы 1/3 ступени находилась в стене.
  2. Второй вариант рассматривается в том случае, если стена делается из недостаточно прочного материала или толщина этой стены не позволяет вмуровать в нее 1/3 ступени. В таком случае монтаж осуществляется при помощи тетивы, расположенной с одной стороны ступеней. После этого тетива может быть замурована в стену.
  3. Крепление при помощи металлических кронштейнов. Такой способ применим также при условии, что стены сделаны из достаточно крепкого материала.


Консольная винтовая лестница как таковая может быть выполнена только в круглых помещениях (башни), принцип крепления аналогичный.

Модульная (сборная).

Сборный каркас лестницы формируется при помощи отдельных блоков, которые собираются в необходимую форму. Такого рода каркас требует регулярного внимания по той причине, что все соединения не сварные, это со временем может привезти к появлению люфта в соединениях. Ремонт такой конструкции намного легче своих аналогов, при износе или повреждении меняется отдельный блок каркаса.



Особенности и требования к металлическому каркасу

В лестнице на второй этаж металлический каркас должен быть безопасным и комфортным для использования. Для этого необходимо произвести расчеты параметров лестницы. Подробно с такими расчетами вы можете ознакомиться в статье на нашем сайте или при помощи строительного калькулятора.(вставить ссылки)

Преимущества лестницы на металлическом каркасе:

  1. Долговечность конструкции.
  2. Отсутствие скрипа.
  3. Прочность.
  4. Износостойкость.
  5. Возможность ремонта.
  6. Возможность выполнения лестницы любого дизайна.

Недостатков не так и много, их даже можно назвать особенностями конструкции:

  • В модульном каркасе возможно образование люфта в местах соединения.
  • Возможность образования коррозии, особенно в случае расположения лестницы в местах с повышенной влажностью.
  • Стоимость материала.
  • В случае со сварными каркасами желателен опыт сварочных работ.

Изготовление каркаса

Подробную информацию по изготовлению каркаса для лестницы из металла своими руками вы сможете найти на нашем сайте. В данной же статье кратко опишем этапы изготовления одного из каркасов.

В случае если вы, не имея опыта, собираетесь делать лестницу на сварном металлическом каркасе, подумайте над тем, чтобы он был закрытого типа. Без опыта у вас может не получиться красивый шов, что может испортить вид всей конструкции.

Рассмотрим пошагово изготовление простого прямого каркаса на косоурах:

  1. Для несущих балок используем швеллер 80-100 мм. Устанавливаем его на ребро, предварительно срезав основание под нужным углом для плотного прилегания к поверхности.
  2. Подготавливаем полочки под ступени, используя уголки. Удобнее будет подготовить шаблон, по которому будут сделаны несколько пар однотипных кобылок.
  3. Симметрично друг к другу привариваем подготовленные кобылки, предварительно контролируя, чтобы поверхность, на которой будут располагаться ступени, располагалась четко горизонтально.
  4. В зависимости от используемой проступи возможно дополнительное усиление плоскости, в которой она будет расположена.


Каркас готов, после того как вы тщательно проварили все соединения, необходимо обработать его для исключения образования коррозии и покрасить, после этого приступать к монтажу ступеней и перил.

Оформление лестницы на металлокаркасе

Варианты обработки и оформления лестницы в первую очередь зависят от типа построенного каркаса:

  • Открытый тип – данный каркас изготавливается с красивыми формами и ровным швом. Его необходимо обработаться средством, препятствующим образованию ржавчины, и после этого аккуратно покрасить. К открытому типу также относятся все сборные каркасы.

  • Закрытый тип – весь сварной каркас для лестницы будет облицован другими материалами. Лестницы на закрытом каркасе обычно дешевле, для их производства не требуется идеальных элементов, часто используется вторсырье, по причине того что после обработки каркаса от ржавчины он будет обшит красивым деревом или другим материалом.

Дизайн лестницы с железным каркасом

Лестницы с металлическим каркасом широко используются в современном интерьере  благодаря возможности придания конструкции уникальных форм.

gidlestnic.ru

Металлическая лестница своими руками: пошаговая инструкция

Металлическая лестница может гармонично смотреться в любом интерьере.



Лестницы, возводимые в различных помещениях, отличаются по прочности. Все зависит от предназначения конструкции. В частных домах, как правило, делают лестницы из дерева. Это разумно – больших затрат на такую постройку не требуется, сделать ее можно самостоятельно, а результат может получиться очень даже симпатичным. Однако многим хозяевам по душе интерьерные изделия из металла. Вот только большинство начинающих мастеров думают, что построить такую конструкцию своими силами практически нереально. Итак, металлическая лестница своими руками – настолько ли это сложно? Давайте разбираться.

Лестницу из металла изготовить действительно сложнее, чем деревянную, будь то винтовая конструкция или более простой вариант. Чтобы сварить конструкцию, необходим хотя бы минимальный сварочный опыт и некоторые другие навыки работы с металлом. Если коснуться таких технологий, как ковка и литье, то тут все намного сложнее. А готовые чугунные и бронзовые изделия дороже стальных. Алюминий в лестничных конструкциях используется только для перил и ограждений. Несущие конструкции из него не делают – это нецелесообразно с экономической точки зрения. Для получения необходимой прочности опорных балок приходится увеличивать размеры их сечений, что отражается на стоимости изделия.

Какой выбрать каркас

Стальные лестничные каркасы бывают двух типов:

  • открытые;
  • закрытые.

Открытый металлический каркас, будучи собранным, останется на виду. Это требует аккуратности при проведении сварочных работ, а также последующей зачистки и шлифовки швов, покраски всей конструкции.

Лестница с открытым металлическим каркасом.



Вариант закрытого каркаса проще – его можно не «облагораживать» после сборки, так как он будет скрыт облицовочными материалами. Чтобы его изготовить потребуется лишь швеллер с уголками и соответствующие инструменты. После сварки открытого каркаса, его поверхность сначала грунтуют, после чего покрывают краской, не ограничиваясь одним слоем.

Такой каркас впоследствии будет обшиваться деревом, чтобы спрятать все артефакты.



В законченном виде такую лестницу не отличить от деревянной.



Маршевые металлические лестницы

Маршевые лестничные конструкции можно делать либо на тетивах, либо на косоурах. Первый вариант предполагает крепление ступеней торцами к внутренним сторонам тетив (опорных балок). В случае использования не тетив, а косоуров, ступени привариваются сверху, а их торцы остаются открытыми. Последний вариант наиболее прочный, поэтому в качестве опоры часто используют всего один косоур, располагая его посередине марша. Но в изготовлении такая конструкция сложнее.

[ot-gallery url=»//metasold.com/gallery/originalnye-marshevye-lestnicy-iz-metalla-v-interere»]



Конструкция на тетивах

В качестве опорных балок чаще всего используются швеллеры. Они крепятся параллельно друг другу к верхней балке (межэтажному перекрытию) и плите, находящейся снизу. Угол наклона конструкции должен быть в пределах 20–45°. Основу ступенек – уголки приваривают к внутренним сторонам опорных балок. Делать это нужно по уровню, иначе ступеньки получатся неудобными для ходьбы. Оптимальным считается соблюдение следующих параметров: высота ступени – 18 см, ширина – 30 см.

В жилых помещениях чаще всего комбинируют металлические тетивы с деревянными ступенями.



Очень эффектно смотрится конструкция на одной тетиве, с дополнительным креплением ступеней непосредственно к стене больцами.



Конструкция на косоурах

Создание конструкции на косоурах потребует применения тех же материалов, что и при изготовлении лестниц на тетивах. При использовании двух косоуров, они устанавливаются аналогично тетивам, но не на всю ширину марша. Торцы ступенек опорными балками не закрываются. Опоры для ступенек делаются из уголков – их сгибают под углом 90°, получая так называемые косынки, и приваривают к опорам. Горизонтальность их положения проверяется строительным уровнем.

Изготовить такие косоуры достаточно просто, главное — уметь обращаться со сварочным аппаратом.



Гораздо интереснее смотрятся косоуры, изготовленные из листа металла при помощи лазерной резки.



Сборка металлического косоура



Возможен другой вариант крепления ступеней к косоурам. Сначала к опорным балкам привариваются стойки, по высоте равные высоте будущих ступеней. Из уголков нужно сварить четырехугольные рамы для ступеней. Затем эти рамы приваривают одной стороной к стойкам, другой – к опорным балкам.

Данный метод позволяет создавать достаточно оригинальные каркасы.



Ступени, перила и ограждения

Если ступени планируется сделать тоже из металла, его толщина должна быть не менее 3 мм. Желательна рифленая поверхность. Другой вариант обезопасить себя и близких от скользких ступеней – использовать специальное покрытие. Это могут быть резиновые или каучуковые коврики, накладки из резиновой крошки, абразивная клеящаяся лента, алюминиевые отделочные профили.

Подобные абразивные накладки на ступени только украсят наружную лестницу.



Крепятся металлические ступени к основанию с помощью саморезов по металлу. Вариант ступеней из металла применяется, как правило, для уличных конструкций. Внутренние же (межэтажные) лестницы стараются делать более приятными для хождения – оборудуют ступенями из дерева, например. Деревянные ступени крепятся тоже саморезами.

Сейчас наиболее стильным считается вариант, где на металлический каркас устанавливаются стеклянные ступени.



Металлические перила монтируются либо с помощью болтов, либо сваркой. Материалом ограждающей конструкции могут быть арматурные прутья, трубы и другие металлопрокатные изделия. Если в качестве перил используются металлические трубки, то диаметр их должен находиться в диапазоне 35–80 мм. Как правило, их покрывают пластиковыми трубками, чтобы перила были приятны на ощупь.

Чаще всего перила для металлических лестниц изготавливаются из того же металла или нержавеющей стали.



Но иногда используются и более оригинальные кованые изделия.



Как делать винтовую лестницу

Особой ценностью обладает межэтажная винтовая лестница, называемая также спиральной. Во-первых, винтовая лестница очень привлекательно выглядит, часто она является центральным элементом интерьера. Возможны самые разные вариации исполнения винтовой лестницы, так что подходящий вариант найдется практически для любого интерьера. Во-вторых, благодаря компактной конструкции можно высвободить часть жилого пространства, которая была бы занята в случае использования простой маршевой лестницы.

[ot-gallery url=»//metasold.com/gallery/varianty-vintovyx-lestnic»]



Винтовая лестница для изготовления потребует толстостенную трубу диаметром не меньше 80 мм. Она будет выполнять функцию центральной стойки. Ее длина определяется высотой всей конструкции. Ширину марша (длину ступеней) можно определить исходя из диаметра всей конструкции. В случае малой загрузки лестницы его выбирают равным 140 см. Для более интенсивного использования подойдет диаметр 2 м.

Важно!

Верхний виток не должен быть помехой при ходьбе по нижнему,поэтому расстояние между ними должно быть порядка 2 м.

Чтобы добиться правильного вертикального положения, монтаж центральной стойки должен производиться с использованием отвеса и уровня. Кроме того, пол в месте установки должен быть достаточно прочным, чтобы выдерживать предполагаемую нагрузку – вес самой конструкции и вес находящихся на ней людей.

Существуют также конструкции без опорного столба, но для самостоятельного изготовления они слишком сложны.



Ступени и гильзы

Из металла можно сделать либо каркас ступени, либо полностью всю ступень. Первый вариант предпочтительнее. Каркас сваривается из уголков. Форма ступеней – трапециевидная, почти треугольная. Средняя часть должна быть не уже 20 см. В качестве облицовки часто используется дерево.

Ступени будущей лестницы следует сначала крепить к гильзам. Гильзы делаются из трубы, диаметр которой немного больше, чем диаметр центральной стойки. Высота гильз выбирается из диапазона 200–260 мм. После того как ступень приварена к гильзе, полученную конструкцию можно просто надеть на центральную стойку.

Совет!

Если диаметр гильз слишком большой и ступени болтаются на стойке, то используют кольца-уплотнители  из трубы соответствующего диаметра. Кольца приваривают к внутренней стороне гильз, чтобы последние плотно садились на стойку.

Стойка крепится, когда все гильзы со ступенями нанизаны на нее. Крепить к деревянному полу несложно – используются анкерные болты и радиальное крепление. Установка на бетонный пол потребует дополнительного бетонирования.

Элементы, необходимые для монтажа винтовой лестницы.



Дополнения

Если одна из опорных балок примыкает вплотную к стене, используют дополнительное крепление анкерами. Вообще, в связи с тяжестью металлических конструкций часто применяют дополнительные опоры. Устанавливают их, например, под межпролетными площадками или забежными ступенями. С той же целью возводят перегородки из кирпича или бетона.

К сожалению, дополнительная опора может слегка подпортить внешний вид всей конструкции.



Очевидным преимуществом металлических лестничных конструкций является их прочность при внешней изящности. Кроме того, металлический каркас, в отличие от деревянного, лишен скрипов. Делать ступени и перила из дерева, а опорную конструкцию из металла – оптимальный вариант. При этом у металлической лестницы устраняется еще один минус – “прохладность” элементов. С деревянными перилами пользоваться лестницей будет намного приятнее.

Деревянные перила будут отлично сочетаться со ступенями из той же древесины.



Простейшая лестничная конструкция

Приставная металлическая лестница – вариант, который изготовить проще всего. Делается приставная лестница с использованием сварки. Для получения двухметровой конструкции понадобятся опоры – две трубы диаметром 5–6 см, а также 6–7 поперечин – трубок круглого сечения 2,5–3 см и длиной 0,7 м.

Отмерив от верха каждой из опор по 25 см, приваривают верхнюю ступеньку. Откладывая дальше по 25 см определяют положение остальных ступенек, после приваривания которых получается приставная лестница.

Делаем приставную лестницу из металла



Готовые комплекты

Сегодня в продаже имеются готовые сборные металлические каркасы. Процесс их установки не предполагает использования сварки, а также проведения таких работ, как шлифовка, зачистка от заусенцев, грунтовка, покраска. Все уже готово, осталось лишь правильно смонтировать, для чего к таким изделиям прилагается подробная инструкция.

Современная модульная лестница.



Если это винтовая конструкция, то краткая пошаговая инструкция будет состоять из следующих пунктов:

  1. Устанавливается стойка, для этого используется специальный крепеж, которым она прикручивается к полу.
  2. На стойку насаживаются ступени, шайбы, втулки.
  3. Все ступени поворачиваются на нужный угол. Положение верхней и нижней ступеней задается в первую очередь.
  4. Монтируются дополнительные кронштейны – верхняя ступень должна быть хорошо прикреплена к перекрытию между этажами.

Монтаж модульной лестницы



Металлические межэтажные и уличные конструкции делают и на заказ. Это может быть как винтовая лестница, так и конструкция с прямыми маршами. Обратившись к профессионалам, можно заказать, например, открытый вариант каркаса. Или же более простую опорную конструкцию без отделки. Можно просто проконсультироваться у специалистов перед тем, как возводить лестницу своими руками. Такая консультация будет полезна даже человеку, имеющему большой опыт в строительных делах.

Похожие статьи



metasold.com

Лестница на металлокаркасе своими руками

Главным элементом любой лестницы, безусловно, является каркас, отвечающий всем требованиям надежности и устойчивости, а также эстетическим взглядам. Огромным преимуществом каркасных технологий являются их адаптивные свойства, ведь можно изначально создать такой каркас, который будет идеально вписываться в общее дизайнерское оформление сооружения, либо изготовить его в черновом варианте, только потом обшить любым пригодным для этого материалом. Сегодня мы расскажем, как создается лестница на металлокаркасе своими руками.

к содержанию ↑

Особенности каркасных лестниц

Эти конструкции сегодня пользуются огромным спросом, ведь, кроме прочности, обладают они еще большим разнообразием форм и других особенностей. Как производители, так и потребители в частности отдают предпочтение именно металлическим каркасам. Но помимо них, все-таки существуют еще каркасы из железобетона и дерева.

К основным особенностям каркасных конструкций можно отнести следующее:

  • Деревянные и металлические изделия совсем немного весят, отличаются простотой в сборке от бетонных аналогов.
  • Бетонные каркасы по своей прочности значительно выигрывают у деревянных и металлических аналогов за счет вставок из арматуры. Поэтому, определяясь с выбором вида каркаса, необходимо решить, где он будет устанавливаться, определить все необходимые параметры лестницы, которую вы хотите самостоятельно собрать.
  • Самым простым в плане проектирования и сборки считается вариант пологой классической конструкции.
  • Когда недостаточно места для установки лестничного пролета, то лучше обратить внимание на каркас винтового типа. Проще всего создать винтовую цельнометаллическую основу. Она не требует доработки, занимает минимум места.
  • Если места достаточно, то можно выбирать между деревянными и бетонными коробами. Первый вариант смотрится красиво, но уступает по прочности бетонным пролетам.

Важно! Нельзя недооценивать именно прочностные качества каркасных деталей. Поэтому, скрепляя все элементы между собой сваркой, клеем или саморезами, позаботьтесь о том, чтобы все они четко стыковались между собой.

к содержанию ↑

Разновидности металлических каркасов

Определяясь, какой именно каркас лестницы из металла своими руками изготовить, разберитесь в том, каких типов они бывают, какими качествами обладает каждый вариант.

При выборе уделите внимание следующим особенностям каждого типа:

  • Закрытые каркасы считаются самыми дешевыми. Каждый их элемент скрыт от взглядов окружающих, поэтому совершенно неважно, как они будут выглядеть. Создают их из дешевых уголков и швеллеров. В качестве основы используют швеллеры, соединяющиеся в нескольких местах. Уголки крепятся на них, служат опорой для будущих ступеней.
  • Открытые каркасы создают из металлических профилей, имеющих прямоугольное сечение. Такие конструкции могут иметь один или два косоура. В первом случае присутствует несущая балка, к которой крепятся площадки для ступеней. Планируя установку широких маршей, лучше приварить дополнительные консоли — они не позволят ступенькам прогибаться. Во втором случае консоли изготавливают в форме лесенки, на которую монтируются ступени.
к содержанию ↑

Изготовление лестницы на металлическом каркасе своими руками

Решая, какому каркасу отдать предпочтение в процессе изготовления лестницы, необходимо учитывать свои возможности, способности, наличие материала. Если у вас есть сварочный аппарат и качественный металл, то лучше, конечно, сделать металлический каркас для лестницы своими руками.

Важно! Даже если вы раньше никогда не работали с такими инструментами и материалами, не отчаивайтесь, не отказывайтесь от своей цели. Просто следуйте инструкции, соблюдайте последовательность действий на каждом этапе.

Выбор необходимых материалов и инструментов

Целесообразнее остановиться на выборе деревянной лестницы, опора которой изготавливается из металла. Это — просто идеальное сочетание наилучших эстетических качеств дерева и долговечности конструкции из металла. Никакие другие материалы по сравнению с деревом не обладают такой теплотой и привлекательностью. Кроме того, вас приятно удивит доступность и низкая стоимость деревянных изделий, ведь найти дешевле и надежнее материала просто невозможно.

Металл также можно назвать легкодоступным и надежным, вот только готовые каркасы из него в магазинах стоят слишком дорого. Поэтому лучше создать его самостоятельно, а потом прикрепить к нему остальные необходимые детали.

Подытожим, для работы вам потребуются:

  • Деревянные бруски.
  • Металл.
  • Саморезы.
  • Грунтовка.
  • Лак.
  • Сварочный аппарат.
  • Краска.
  • Напильник.
  • Швеллер.
  • Уголки.
  • Фрезерный станок.

lestnitsyi-s-chernovyim-karkasom

Изготовление металлического каркаса

Создается каркас для лестницы маршевого типа по следующей схеме:

  1. Сварите раму из швеллеров, затем к ее боковым граням приварите уголки.
  2. Ступеньки можно прикрепить посредством укладки на уголок, расположенный под ступенью, или приварить два отрезка уголка к основным уголкам, дабы образовалась рама для размещения ступенек.
  3. Затем тщательно зачистите все швы с помощью напильника, чтобы устранить все заусенцы.
  4. Каркас обработайте грунтовкой, сверху покройте краской.

Важно! Используется грунтовка для того, чтобы избежать образования ржавчины.

Каркас для винтовой лестницы строится немного иначе:

  1. Вам понадобится две трубы: одна — для центрального столба, еще одна — для закрепления ступеней.
  2. Первым делом нарежьте перпендикулярно одну трубу на гильзы. Насадите их на другую трубу для центральной сборки.
  3. Сварите ступеньки, поочередно вкладывая в каркас трубки, выставляя их под нужным углом.
  4. Приварите ступеньки к гильзам.
  5. Зачистите заусенцы на швах.

Стоит отметить, что ступеньки лучше изготавливать отдельно из дерева, и только потом крепить их к косоурам. Изготовление лестниц на металлическом каркасе своими руками лучше производить на основе уже готовых чертежей, чтобы облегчить себе работу.

Важно! Ступени можно крепить к каркасу только после того, как он будет обработан грунтовкой и окрашен.

22

Создание заготовок и монтаж конструкции

Теперь необходимо сделать заготовки и собрать их в единое целое. В вырезании этих элементов нет ничего сложного, но главное — соблюдать точность во всех расчетах и замерах на каждом этапе. Следующим этапом станет установка готовых деревянных элементов к подготовленному каркасу и его монтаж на выбранное место.

Выполните все действия по инструкции:

  1. Выполните состыковку металлической конструкции с основанием второго этажа. Следите, чтобы они четко прилегали.
  2. Прикрутите к основанию второго этажа поперечные доски.
  3. Ступеньки и подступенки закрепите с помощью саморезов. Можно дополнительно воспользоваться клеем.
  4. Установите перила.
  5. Обработайте фрезером все деревянные элементы, зашкурьте их, покройте все поверхности лаком.
к содержанию ↑

Видеоматериал

В результате проделанных действий деревянная лестница на металлическом каркасе своими руками будет готова. Справиться с этой задачей сможет любой человек, умеющий работать со сваркой, главное — четко следовать описанной технологии, тогда созданная собственными руками конструкция будет много лет радовать вас и жильцов вашего дома.

Поделиться в соц. сетях:

serviceyard.net

Как сделать каркас лестницы своими руками

Трудно себе представить частный двухэтажный дом без лестничного марша. Возведение лестницы в доме – одна из самых сложных задач в процессе строительства, так как данный конструкционный элемент находится внутри помещения и должен быть не только крепким, но и соответствовать общей дизайнерской идее. Особо стоит отметить то, что лестница в доме должна быть безопасной и выдерживать большие нагрузки. Для этого она должна обладать крепким каркасом. О том, как правильно сделать каркас лестницы своими руками — далее.

Виды лестничных маршей для дома

Наиболее часто лестничные марши, применяемые в частных домах, изготавливают из металла. Деревянные лестницы не слишком популярны, потому что при такой же несущей способности более габаритны и занимают большее количество места. К тому же, с деревом более сложно работать и оно довольно прихотливо в уходе.

Металлические лестницы легче монтируются, более долговечны и неприхотливы в эксплуатации. Их можно использовать как в качестве готовой конструкции, так и в качестве каркаса, на который будут собираться элементы из стекла, дерева или пластика.

Металлические лестницы, в зависимости от их конфигурации, бывают:

  • Спиральные.
  • Поворотные.
  • Маршевые.
  • Винтовые.
  • Дугообразные.
  • С наличием площадки или без нее.
  • Закрытого или открытого типа.

Каркасы внутридомовых лестниц бывают:

  1. Скрытый. Такой каркас изготавливается из чернового металла под отделку другими материалами. Как правило, при строительстве подобной лестницы не слишком заботятся о внешнем виде конечной конструкции, ведь все дефекты в сварке или металле, будут скрыты под отделкой. Особый упор при монтаже скрытых каркасов делается на крепости конструкции. Этот вариант лучше всего подойдет начинающим строителям.
  2. Открытые каркасы не предусматривают дополнительную отделку и поэтому должны монтироваться безукоризненно. Качество металла и внешний вид сварочных швов должны быть «на высоте». Такие лестницы являются в большинстве своем произведением искусства, которые способны украсить собой любой интерьер. Для изготовления и монтажа лестниц с открытыми каркасами нужен огромный опыт работ.

Изготовление и монтаж каркаса лестницы. Необходимые инструменты

Если решение самостоятельно строить лестницу все же принято, необходимо иметь следующие инструменты:

  • Сварочный аппарат.
  • Набор электродов (марка и диаметр зависят от используемого металла).
  • Металл, в зависимости от конфигурации лестницы (уголок, швеллер, квадратная труба и т.д.).
  • Угловая шлифмашинка с наборами кругов (для резки металла и зачистки швов). Не экономьте на кругах, резать зачистным кругом и зачищать отрезным недопустимо из соображений безопасности.

Материалы для обработки металла: щетка по металлу (можно использовать специальную насадку на дрель или болгарку), грунтовка, краска, преобразователь ржавчины.

Основные требования к установке лестничного марша

Чтобы смонтировать лестницу, которая будет удобной и безопасной, а также прослужит много лет, необходимо знать основные требования к ней. Исходя из них, на первоначальном этапе работ нужно произвести и выверить все расчеты, ведь работа с металлом не прощает ошибок, исправить их будет очень сложно.

  • Оптимальная ширина лестничного марша составляет от 0,8 до 1 м.
  • Высота перил должна быть не менее 0,9 м, чтобы они были удобными для людей с любым ростом.
  • Высота ступени не должна превышать 0,2 м, а ширина – не менее 0,3 м. При более высокой ступени, по лестнице будет трудно подыматься, особенно людям с проблемным здоровьем.
  • Нагрузка, которую должна выдержать лестница, составляет: для всей конструкции – не менее 200 кг, для перил – не менее 100 кг.
  • Уклон лестничного марша не должен превышать 45°.
  • Расстояние между лестницей и стеной комнаты должно составлять не более 5 см.

Виды каркасов лестниц из металла и лестничных маршей

Обычно в строительстве частных домой лестничные каркасы изготавливают двух типов:

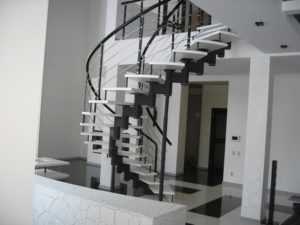

  1. С одним косоуром. Опорой такого каркаса является центральная балка, которая проходит по центральной оси лестницы. Такая конструкция выглядит довольно привлекательно и немного «воздушно». Благодаря этому каркасу лестница, как бы зависает в воздухе. Однако с технической точки зрения изготовить каркас такой лестницы гораздо сложнее, за счет увеличения нагрузки на одну балку и на элементы ступенек. Чтобы увеличить их надежность и снизить вероятность деформации ступенек, придется вываривать дополнительные раскосы и косынки.
  2. С двумя косоурами. Хотя такие лестницы выглядят не слишком привлекательно, они имеют огромный запас прочности. Такой металлический каркас, цена которого за счет простоты не слишком высока, делает их отличным выбором для начинающих строителей. Представляет он собой две металлические балки, на которые навариваются металлоконструкции ступеней.

Изготовление каркаса лестницы с двумя косоурами

Для такого каркаса понадобятся две двутавровые балки и стальной уголок с шириной полки не менее 32 мм.

Длина балок вычисляется довольно просто. Для этого необходимо измерить высоту от пола первого этажа до чистового пола второго этажа, а также расстояние от точки касания лестницы к полу первого этажа до перпендикуляра от точки касания к полу второго этажа.

Допустим, высота между полами двух этажей (А) равна 2,5 метра, а расстояние от начала лестницы до перпендикуляра (В) равно 4,5 метра.

В таком случае при помощи теоремы Пифагора можно вычислить длину пары балок.

С2= А2 + В2, в нашем случае это будет 5,1 м.

Далее необходимо проверить будущий угол наклона лестницы. Как уже было сказано ранее, он должен быть не более 45°.

Для этого необходимо вычислить sin угла и при помощи специальной таблицы Брадиса, известной еще со школы, определить угол.

Для этого разделим высоту между полом первого и второго этажа на длину лестничной балки (косоура).

Sin α = A/C = 0,485643. Согласно данным таблицы такое значение sin соответствует углу в 29°, что вполне приемлемо.

Далее необходимо вычислить количество ступенек. Для этого нужно принимать во внимание их высоту и глубину.

При нормальной высоте в 18 см на нашей лестнице получается 14 ступенек, в таком случае их глубина составит: 4,5/14 = 32 см, что вполне достаточно для ее комфортного использования.

Итак, наша лестница будет иметь длину 5,1 м. 14 ступеней высотой 18 см и глубиной 32 см. В зависимости от этого можно рассчитать количество уголка. На одну ступеньку пойдет (18+32) х 2 = 0,8 м, соответственно на всю лестницу: 0,8 х 14 = 11,2 метра. Лучше купить на пару метров больше с запасом. Если останутся куски, в хозяйстве они точно лишними не будут.

Наваривать конструкции ступеней лучше уже при установленных балках. Обязательно необходимо при помощи уровня проверять параллельность двух половин каждой ступени.

При работе по свариванию конструкций необходимо обратить внимание на качество сварочного шва. Он должен быть крепким, ведь лестнице придется выдерживать значительные нагрузки. После окончания сварочных работ все швы необходимо аккуратно зачистить при помощи болгарки.

Когда каркас лестницы сварен, необходимо провести его антикоррозионную обработку, чтобы предупредить его ржавление и улучшить внешний вид. Для этого лучше применять трехслойную покраску: слой грунтовки и два слоя эмали.

Теперь можно устанавливать перила и ступеньки. Ступеньки лучше отделать древесиной. Они имеют привлекательный внешний вид и в сравнении с металлическими ступеньками не слишком шумные.

Монтаж каркаса винтовой лестницы

Каркасы винтовых лестниц более сложны в исполнении и проектировании, поэтому их редко пытаются монтировать без опыта. Однако такие лестницы выглядят очень привлекательно и при этом занимают гораздо меньше места, чем маршевые.

Порядок работ:

  1. Для изготовления каркаса винтовой лестницы понадобятся две трубы подходящего диаметра. Первая (меньшого диаметра) необходима для установки стойки лестницы, а вторая (большего диаметра) — будет применяться для изготовления ступеней лестницы. Ее необходимо при помощи болгарки нарезать на куски одинакового размера (примерно 180-200 мм).
  2. Важно произвести нарезку строго под прямым углом, чтобы добиться правильного угла расположения ступеней.
  3. Для удобства сборки ступеней лучше изготовить шаблон из дерева, в который можно будет закрепить трубу, выставить уголки и сварить их вместе в одну деталь. При использовании шаблона удастся добиться одинаковости ступеней, что важно не только с эстетической, но и с конструкционной точки зрения.
  4. После того как все ступени готовы, их необходимо одеть на центральную стойку. Если диаметр последней не позволяет ступеням жестко крепиться на ней, и они люфтят, то необходимо использовать уплотнительные кольца. Их изготавливают из прута необходимого диаметра.
  5. Готовую конструкцию устанавливают строго вертикально, правильность положения центральной трубы проверяют при помощи уровня. Для надежности нижний конец лучше забетонировать. Верхний конец основания крепится к перекрытию при помощи фланцев или, если перекрытие из железобетонных плит – то вставляется в отверстие в нем и заделывается раствором.
  6. Когда конструкция установлена на рабочее место необходимо выставить ступени таким образом, чтобы между дальним углом предыдущей ступени и ближним углом последующей был перпендикуляр.
  7. Между собой ступени свариваю уголком, чтобы придать им дополнительной жесткости. Последним делом устанавливают перила. Для их изготовления используют трупу квадратного сечения.
  8. После этого при помощи болгарки зачищают сварочные швы и проводя антикоррозионную обработку. После того как металлический каркас лестницы высохнет от краски, на него устанавливаются деревянные ступени.

Лестницы на металлическом каркасе: видео

stroiremdoma.ru
