Делаем правильно стены каркасного дома

В чем заключается принцип технологии домостроения из каркасных конструкций? В своей основе, каркас стены представляет собой сочетание стоек и укосин, его принято возводить из достаточно прочных и надежных материалов, к примеру, дерева или же металла, после чего образовавшееся пространство в стене заполняется специальными теплоизолирующими материалами.

Утепление стен каркасника

Еще несколько десятилетий тому назад, в каркасном строительстве домов своими руками было принято утеплять наружные стены каркасного дома такими простыми материалами, как пористый камень, глина, саман. Благодаря чему стены внутри каркасного дома  получали дополнительный запас прочности.

На заметку

Сегодня же, для реализации поставленной задачи принимается решение помещать более современные типы материалов, обладающие лучшими теплоизолирующими свойствами, легкостью и долговечностью.

Основными достоинствами, которыми обладают стены каркасного дома, можно назвать экономичность, высокую теплоэффективность, а также, оперативность сооружения, даже значительную экономию площади, что связано с уменьшением общей толщины конструкции. Далее предлагается рассмотреть устройство стены каркасного дома.

Устройство стены каркасника

Внешние стены каркасного дома обустроены следующим образом:

  • Основанием для наружной отделки служит плита ОСП или изоплат. Используются такие элементы, как контр-обрешетка, зазор для вентиляции, защита от возможного ветра, выполненная из мембраны паронепроницаемого типа. Используется базальтовый утеплитель, стойки, установленные независимо, пароизоляция каркасного дома.

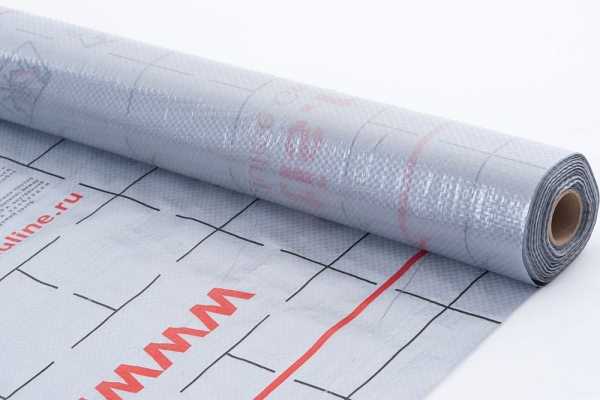

  • В качестве гидроизоляции используется диффузионная мембрана. Используется в качестве наружной обшивки обычный утеплитель, с дополнительной звукоизоляцией. Также для наружной отделки используется вагонка, блок-хаус или сайдинг.

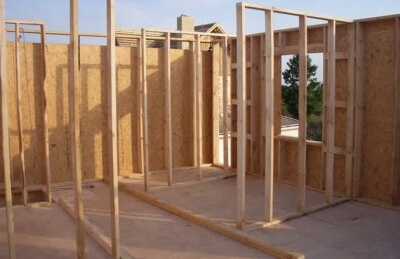

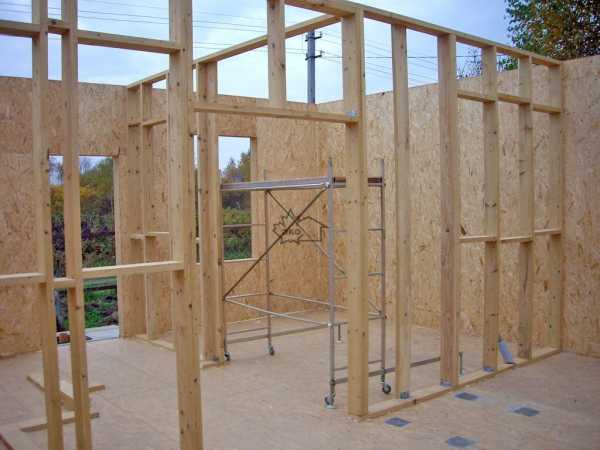

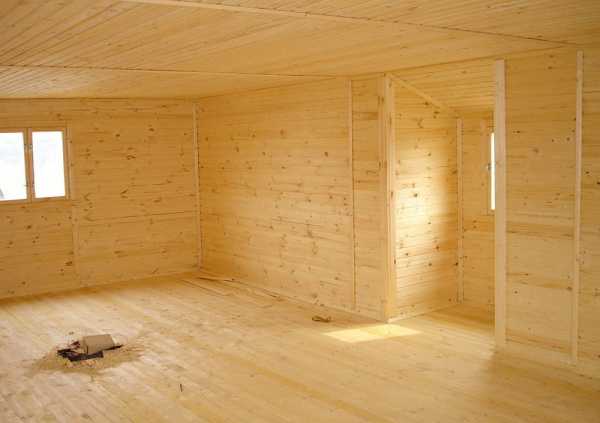

Каркас внутренних перегородок.

Внутренние стены включают в себя пленку для защиты от пыли, закрепленную  на каркасе из сухого бруса (влажность бруса должна быть в пределах 14-16%). Дополнительно, каркас стены обрабатывается специальными антисептическими компонентами и составами, что повышает срок эксплуатации. Внутренняя обшивка стен каркасного дома бывает различной, поэтому толщина стен каркасного дома варьируется в пределах 100 миллиметров. Между внешней и внутренней обшивкой закладывается базальтовый утеплитель, в результате чего формируется пирог стены каркасного дома.

Этапы строительства

Рассмотрев, какую конструкцию имеют внутренние стены каркасного дома, стоит указать, как осуществляется их возведение, проводятся отделочные работы. Проходит сборка постройки в несколько отдельных этапов.

Проектирование

На данном этапе, мастер согласовывает с будущим владельцем объекта все технические моменты, принимается решение по планировке, составляется смета будущего проекта. Определяется на стадии проектирования и толщина стен каркасного дома, которая может доходить до 600 мм. Данное значение устанавливается на основании анализа используемых материалов и компонентов (в первую очередь, утеплителя). К примеру, для регионов, расположенных на севере, потребуется использовать вату толщиной в 200 мм, на юге хватит и 100 мм, учитывая особенность климата.

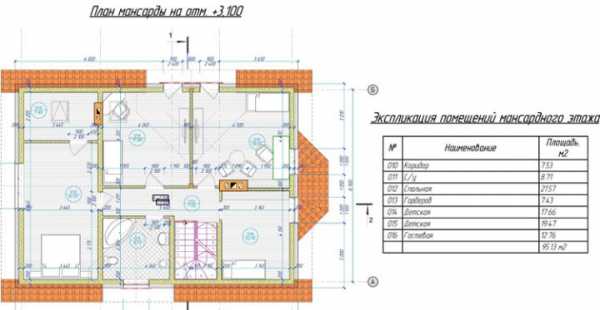

План второго этажа с обозначением помещений.

Подготовка к монтажу

На подготовительном этапе предстоит выполнить регламентированные работы с каркасом. Лучше всего заблаговременно обзавестись древесиной, и обязательно обратить внимание, чтобы материал был обработан специальным антисептическим составом. Лучше всего, если это будут обрезные, нестроганые доски. На фундамент прокладываются слои рубероида, после чего монтируются лежни для нижней обвязки каркасного дома. Сами лаги ставятся на ребро, после чего опираются своими концами на обвязку.

Стены каркасника

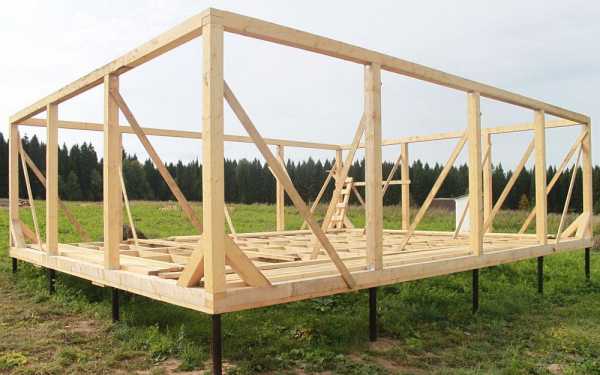

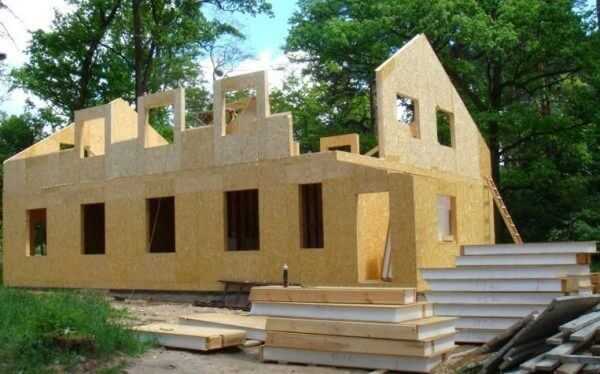

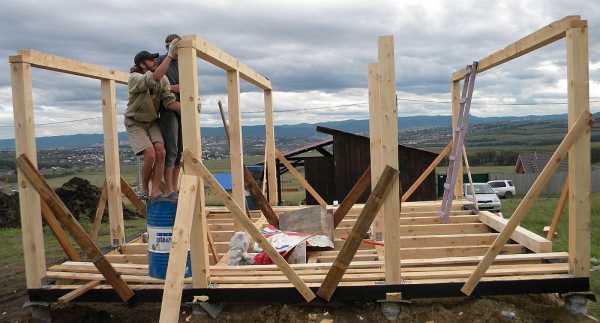

Стены для каркасного дома собираются внизу, после чего устанавливаются на нижнюю обвязку посредством щитов. Рекомендуется щиты прикреплять к обвязке исключительно обычными гвоздями, при этом, конструкция не обвалится, в этом можно не сомневаться. Когда правильная каркасная стена дома первого этажа готова, по аналогичной технологии можно возвести и каркас второго этажа. Аналогичным образом, устанавливаются и заготовленные комплекты досок на верхнюю обвязку. Контролируются углы каркасного дома, проверяется правильность их геометрии.

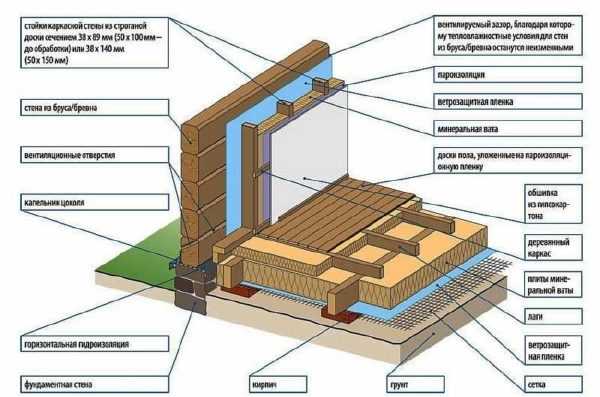

Правильный пирог постройки

Какой утеплитель для стен каркасного дома надо использовать? Одним из важных этапов строительства является утепление стен каркасного дома. Как правило, для этих целей лучше всего использовать пенопласт, однако, это бюджетный вариант, для более солидных по стоимости объектов, можно использовать тот же самый Роквол.

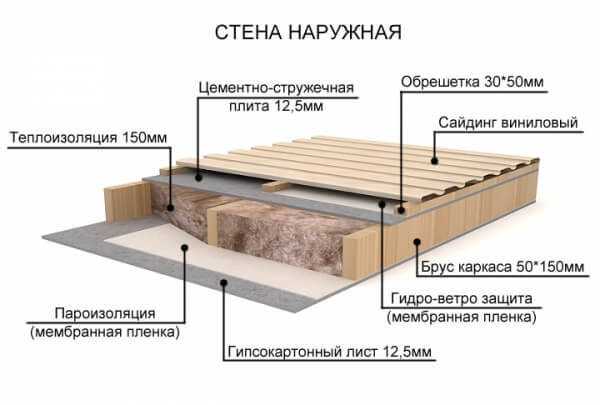

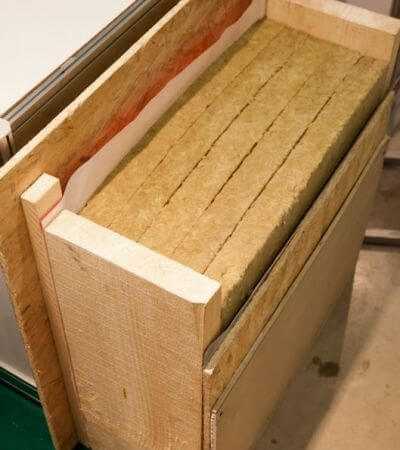

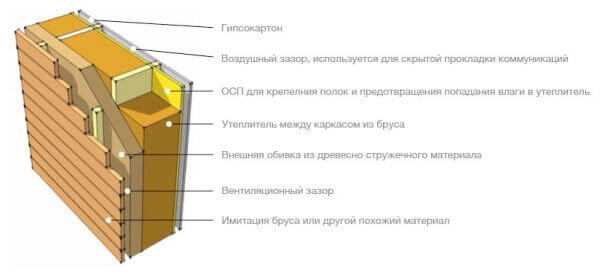

Устройство пирога строения.

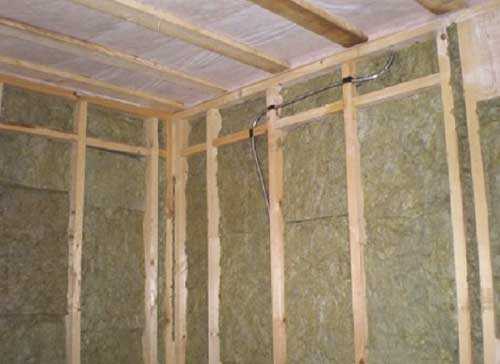

Утепление начинается с пола, укладка плит утеплителя осуществляется непосредственно на рейки, предварительно прибитые к лагам. В свою очередь, на лаги необходимо будет постелить пол из листов ОСП, после чего на него можно ставить и сами перегородки и стены.

Как только будут поставлены внешние и внутренние стены каркасного дома, необходимо переходить к выбору материалов для отделки и утепления стен. Утеплитель для стен каркасного дома надо выбрать, чтобы он подходил по всем параметрам: толщина, плотность, долговечность, теплоизоляционные свойства. От выбранного утеплителя будет зависеть толщина стен каркасного дома.

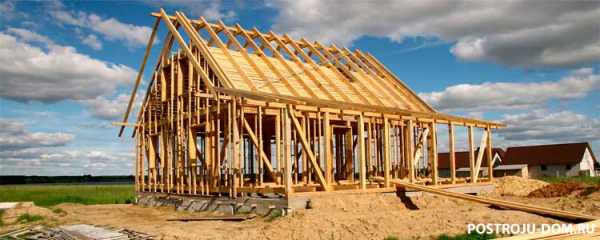

На последних этапах работы выполняется монтаж крыши, обустройство кровли. Следует установить элементы гидроизоляции и необходима ветрозащита для стен каркасного дома, упрочнение готовой конструкции. Для обеспечения надлежащей пароизоляции, принято использовать специальные мембраны, способные сократить вероятность проникновения влаги.

На заметку

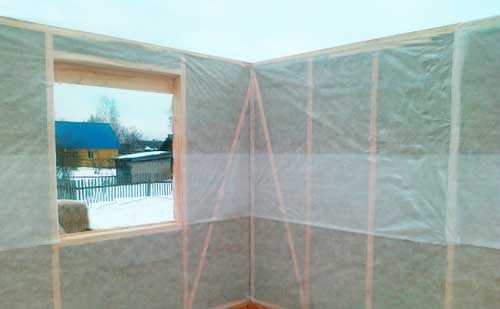

Достаточно высоко себя зарекомендовал в качестве материала для пароизоляции и армированный полиэтилен, который ранее активно использовался при строительстве деревянных домов. К его преимуществам стоит отметить небольшую стоимость, для бюджетного строительства это самый лучший вариант.



С недавнего времени широкое применение получили мастики, которые наносятся на стены и пол дома непосредственно до начала внешней отделки. Что примечательно, для нанесения мастики нет необходимости устанавливать обрешетку стен, состав может наноситься в несколько слоев, но нужно дать каждому просохнуть. Когда основная часть работ проведена, «коробка» готова, можно без промедления приступать к отделочным работам внутри помещений.

1karkasnydom.ru

правильный пирог с базальтовым утеплителем, минватой, эковатой или ОСБ, чертежи и схемы конструкций, структура узлов в деталях

Вконтакте

Facebook

Twitter

Google+

Одноклассники


Каркасный дом – один из самых доступных и бюджетных вариантов загородного строительства.

Но как только заложен фундамент, наступает не менее ответственный этап: устройство каркасной стены, которая в таких строениях имеет свои особенности.

Их обязательно следует изучить перед началом строительных работ, чтобы в ближайшем будущем избежать капитального ремонта всей конструкции.

Общая информация


Для каркасного дома конструкции каркасных стен имеют всего два вида:

  1. Несущие, которые обладают повышенной прочностью к ударам и механическим нагрузкам: как вертикальным, так и горизонтальным. Обычно их изготавливают из цельной доски или гигантских двутавровых балок. Дверные проемы в несущих стенах собирают с помощью не менее 2 перемычек, скрепленных с помощью гвоздей в 2 ряда, что позволяет избежать их деформации.
  2. Ненесущие (внутренние), которые служат перегородками для разделения строения на комнаты и не рассчитаны на то, чтобы выдерживать вес здания. Перемычки над дверными проемами в таких случаях должны иметь ширину, равную ширине вертикальных стоек, и быть изготовленными из материала толщиной более 40 мм.

Справка! Внутренние перегородки, предназначенные для зонирования жилого пространства, часто изготавливают из бруса размером 40х100, поскольку в них отсутствует необходимость в толстом слое утеплителя. Для несущих стен берут материалы с сечением минимум 50х150, а лучше 50х250, чтобы иметь возможность увеличить толщину теплоизоляционного слоя.

Материалы


Из какого материала собирают стены каркасных домов? Если вы выбрали для своего жилья каркасные дома: материал стен может быть совершенно различным.

Он определяется не только эстетическими свойствами, но и способностью выдерживать определенные нагрузки, климатическими и рельефными особенностями участка, весом и другими характеристиками.

Для устройства деревянных каркасных стен и перегородок преимущественно используют:

  1. Деревянный брус, изготавливаемый из древесины хвойных пород или клена. Его сечение имеет квадратную форму, а стандартный размер составляет 150х150. Более толстый брус (150х200 и 200х200) идеально подходит для многоэтажных строений или домов с мансардой.
  2. Обрезная доска из древесины хвойных пород. Сечение стоек обычно составляет 50х150.
  3. Деревянный двутавр, представляющий собой два бруса из древесины, скрепленные перемычкой из OSB-плиты. Он позволяет свободно регулировать полки в зависимости от толщины утеплителя и размера фундамента. По оценкам специалистов, применение такого материала сводит к минимуму риск деформации каркаса при усадке строения и обеспечивает лучшую теплоизоляцию.
  4. Материалы для наружной и внутренней обшивки каркаса. К ним относятся как стандартные деревянные доски, так и сборные конструкции щитового типа, изготовленные из OSB-плит, гидрофобной фанеры или досок. И также допускается использование магнезитовых листов. При этом важно, чтобы материалы были хорошо высушенными и в них отсутствовали трещины и дефекты, которые в дальнейшем способны вызвать усадку и разрушение дома. В качестве противогрибковой защиты их обязательно обрабатывают специальными антисептическими составами.
  5. Утеплители. Они бывают мягкого — утеплители на базе стекловолокна, базальтовая вата — и жесткого — пенополистирол и его экструдированная модификация — типа.
  6. Отделочные материалы. К ним относится виниловый и металлический сайдинг. Последний отличается повышенной прочностью, легко монтируется и обладает повышенной устойчивостью к коррозии. Виниловый сайдинг привлекает меньшим весом и большим выбором расцветок, однако боится температурных перепадов и прямых солнечных лучей. А также часто используется блок-хаус (калиброванные доски с овальным поперечным профилем и замковым соединением, которые внешне полностью напоминают оцилиндрованное бревно) и имитация бруса (панели с прямоугольным сечением и скошенными уголками). Очень элегантно выглядят каркасные дома с отделкой посредством искусственного камня, акриловых покрытий и декоративной штукатурки.
  7. Ветрозащита, предназначенная для защиты дома от продувания и влаги. Она выглядит как рулонный материал, напоминающий пленку, но в то же время паропроницаемый для предотвращения замерзания утеплителя в стене в зимний сезон. Преимущественно в этих целях покупают диффузионную мембрану для гидроизоляции.
  8. Пароизоляция, в качестве которой используется пароизоляционная мембрана.

Справка! По одной из инновационных технологий, несущий каркас строения полностью изготавливают из оцинкованного термопрофиля, а внутренним утеплителем служит торкрет бетон либо пенобетон. Это позволяет легко построить прочный и надежный дом с количеством этажей от 1 до 5.

Технологии

Каркасный дом может быть возведен различными способами, поскольку на сегодня известно несколько эффективных технологий создания его стен. Наиболее популярные среди них это: конструкция стены каркасного дома по финской технологии и по канадской. Их отличия заключаются в том, что в соответствии со скандинавским способом панели стен собирают прямо на месте строительства, а вот строительные технологии из Канады предполагают монтаж каркаса из готовых SIP-панелей (каркасно-щитовая технология).

Финская


Финская технология возведения каркаса стены выглядит следующим образом:

  1. На ленточное основание монтируют каркас из бруса, после чего собирается нижнее перекрытие.
  2. Собирают панели, для чего используют OSB-плиты, которыми пролеты стен обшивают как изнутри, так и «с улицы».
  3. Устанавливают теплоизолирующий слой, после чего на перекрытие стелят черновой пол.
  4. Основные узлы строения соединяют между собой металлическими кронштейнами и устанавливают балки межэтажных перекрытий.
  5. На межэтажном перекрытии собирают и устанавливают вертикально панели стен второго этажа.
  6. Монтируют стропила крыши, закрепляют на них гидроизоляционный слой и укладывают кровлю.
  7. Производят внутренние и наружные отделочные работы.

Канадская

При проектировании строения по канадской технологии алгоритм работ выглядит следующим образом:

  1. Заливается ленточный фундамент, на который монтируются панели и балки перекрытия.
  2. В зазоры помещаются брусья, которые соединяют между собой, и производят изоляцию щелей с помощью монтажной пены.
  3. После установки перекрытия осуществляется монтаж стен, начиная от углов. В двухэтажных домах производится монтаж межэтажных перекрытий и стен второго этажа. При этом панели крепятся к брусьям саморезами через каждые 10-15 см. Все стыки надежно герметизируют с помощью монтажной пены. Крепление производится по принципу шип-паз, а тепловой зазор между панелями стен составляет 3-5 мм. В это же время делают оконные и дверные проемы.
  4. Заключительным этапом является монтаж кровли.

Устройство


Из чего состоит стена каркасного дома?

Каким бы изысканным ни был дизайн вашего каркасного дома, и какие дорогие материалы не использовались, конструкция каркасной стены с утеплителем, особенно несущей, будет практически идентичной.

Она является многослойной и на строительном жаргоне называется «сэндвичем» или «пирогом».

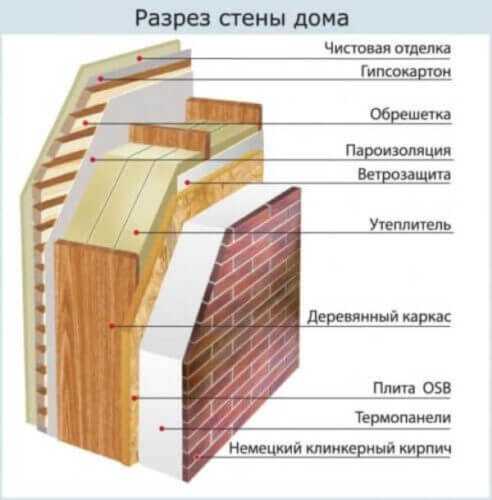

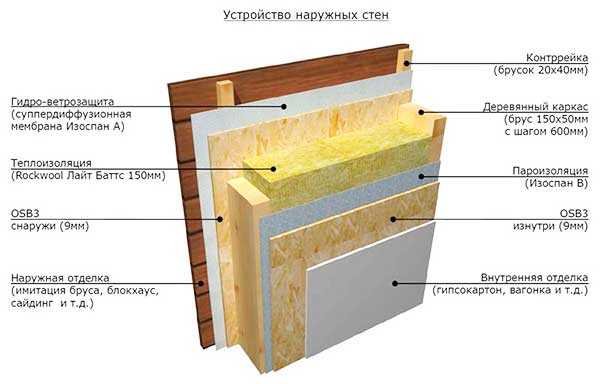

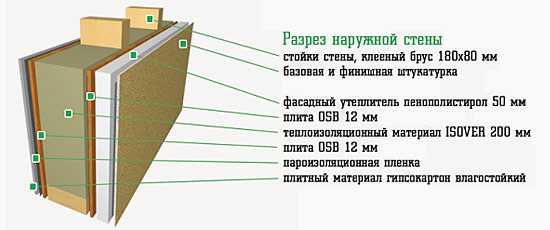

Итак, каркасная стена: конструкция состоит из слоев:

  1. Непосредственно каркаса.
  2. Внутреннего отделочного слоя.
  3. Пароизоляционного слоя.
  4. Утеплителя.
  5. Гидрозащитного слоя.
  6. OSB-плиты.
  7. Наружной декоративной отделки.

Важно! Внутренние перегородки строения сделать намного проще: схема каркасной стены содержит лишь стойки каркаса, теплоизоляционный слой, пароизолирующую мембрану, установленную с обеих сторон, и гипсокартон либо OSB-плиту.

Правильный пирог каркасной стены может быть самым различным и зависит как от пожеланий и финансовых возможностей владельца, так и от внешних условий и внутренних нагрузок, которым будет подвергаться строение. Рассмотрим устройство стен каркасного дома в деталях. Наиболее распространенные варианты:

  1. Пирог каркасной стены с минватой. Правильный пирог стены каркасного дома с минватой идеально подходит для строений, в которых должна быть хорошая звукоизоляция. Для этого каркас стены с внешней стороны обшивается древесно-стружечными плитами и выстилается снаружи гидроизоляционной пленкой. Поверх нее прикрепляют минвату, которую можно дополнить экструдированным пенополистиролом. Сверху на слой теплоизоляции (изнутри) устанавливается пароизоляционный мембранный слой: его закрепляют с помощью степлера. Затем монтируется обрешетка для лучшего удерживания теплоизоляционного слоя и производится окончательная отделка стены. Важно, чтобы влага не проникла вглубь стены, поскольку это приведет к утрате минватой, обладающей повышенной гигроскопичностью, своих утепляющих свойств.

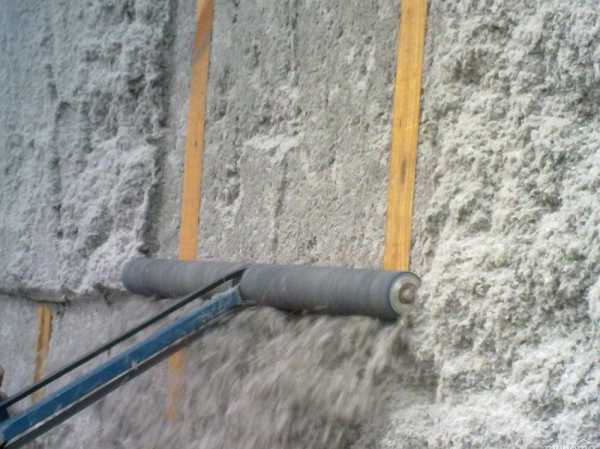

  2. Пирог стены каркасного дома с эковатой. Он считается наиболее безопасным для здоровья человека, поскольку эковата совершенно безопасна и обеспечивает воздухопроницаемость внутри стены, препятствуя образованию конденсата. Этот утеплитель отличается небольшим весом и отменными теплозащитными свойствами. Сам «пирог» состоит из следующих слоев: внутреннего отделочного слоя, пароизоляционной пленки, элементов каркаса, эковаты (она равномерно задувается по всей поверхности стены, что позволяет избежать стыков, как в случае других утеплителей, и проникновения холода в дом), ветрозащитной мембраны и внешнего отделочного слоя, который от предыдущего отделяет вентиляционный зазор.

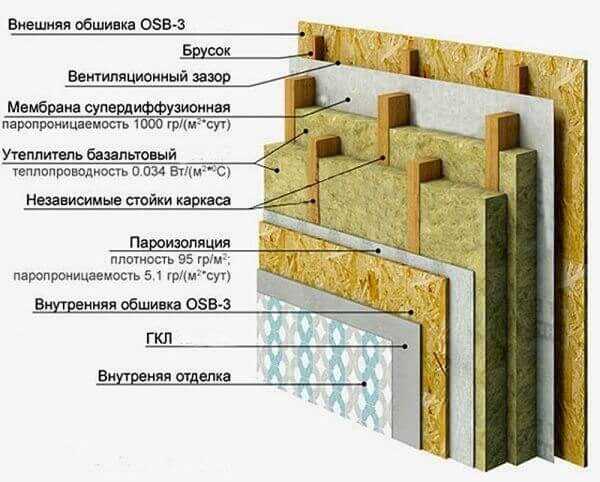

  3. Пирог стены каркасного дома с базальтовым утеплителем. Это недешевое решение, однако, базальтовая вата не только обладает хорошими тепло- и звукоизоляционными свойствами, но и устойчива к вибрациям, плесени и грибку. Состав каркасной стены в этом случае будет стандартным: внутренняя отделка, пароизоляция, конструкция каркаса, базальтовый наполнитель, ветрозащитная мембрана и внешняя отделка.
  4. Пирог каркасной стены с ОСБ (или OSB). Такие плиты используют для придания стенам большей жесткости и устойчивости. Классическое расположение слоев, которое обеспечивает оптимальное выведение влаги и «дышащие» свойства выглядит так: внутренняя отделка, пароизоляционный слой, утеплитель (минвата либо другой), стойки каркаса, OSB-плита, ветрозащитный слой, вентиляционный зазор, наружная отделка.
  5. «Пирог» с панелями Изоплат. Последнее время они очень популярны среди строителей, поскольку надежно защищают стену от проникновения влаги, являются дополнительной защитой от холода и полностью заменяют ветро- и гидрозащиту. В каркасном доме слои стен располагаются следующим образом: внутренняя отделка, пароизоляционная пленка, теплоизоляционный слой, стойки каркаса, панели Изоплат, обрешетка, внешняя отделка.
  6. «Пирог» по системе EIFS. Структурные элементы каркаса строения часто становятся своеобразными «мостиками» холода, что требует дополнительного утепления стен – формирования пенополистирольного кокона с их внешней стороны. Состав стены каркасного дома в этом случае будет таким: внутренняя отделка, пароизоляция, каркасный слой с сеткой, жесткие пенополистирольные плиты ПСБ-С 25Ф, ветрозащита и слой наружной отделки.

Важно! В указанных выше вариантах «пирога» под ветрозащитным слоем понимается слой, состоящий из гидроизоляции и ветрозащиты. Так как снаружи стены обязательно должен присутствовать слой гидроизоляции, который защищает утеплитель от попадания внешней влаги.

Чертежи, схемы и разрезы


Если вы собираетесь строить каркасное строение самостоятельно, без подробного чертежа, на котором будет указана и каркасная стена в разрезе, не обойтись.

Это позволит четко представить себе расположение и порядок установки всех несущих конструкций и внутренних перегородок и избежать наиболее распространенных ошибок.

Важно! На чертежах четко указываются не только варианты соединения конструктивных элементов между собой, но и схемы прокладки инженерных коммуникаций.

В большинстве своем современные чертежи стен каркасного дома делают в специализированных компьютерных программах, куда заносятся такие параметры, как вид и толщина материалов стен, расположение несущих стен и перегородок, количество комнат, внешние параметры типа влажности, вида почвы, средней температуры в данной местности и т. д.

Схема и структура стены каркасного дома обязательно содержит следующее:

  1. Вид стены и ее габариты.
  2. Нюансы конструктивного соединения стен между собой, а также с полом и кровлей.
  3. Расположение оконных и дверных проемов.
  4. Последовательность слоев (теплоизоляционного, парозащитного и т. д.), их толщина, особенности монтажа и вид материалов для каждого из них.

Узлы

Что представляет собой узел стены каркасного дома?

Стена каркасного строения состоит из следующих узлов, нюансы которых следует знать:

1. Примыкание стены к полу в каркасном доме. Каркасные стойки стены необходимо прибить 3 гвоздями размером 90 мм, причем это делается через стойку в лагу. Это касается несущих конструкций. Если стена располагается на обвязке лаг либо перемычке, то третий гвоздь забивается именно в них. В случае перегородок достаточно одного 90-миллиметрового гвоздя, забитого в каждую лагу.

2. Соединение стен каркасного дома. Чтобы обеспечить надежное соединение каркасных стен — соединить боковую и фасадную стены строения, в боковом каркасе необходимо сделать дополнительную стойку, развернутую перпендикулярно к угловой стойке каркасной конструкции, расположенной на краю. Это позволит правильно сформировать внутренний угол и упростить процесс отделки фанерой либо OSB-плитами.

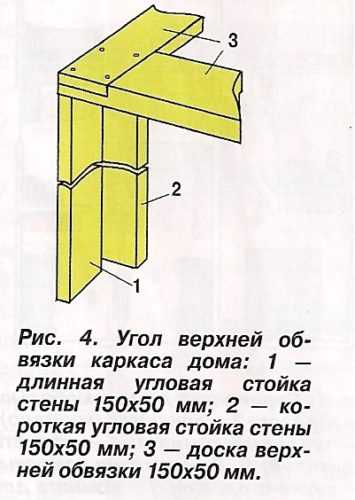

3. Угол каркасной стены. Просто соединить брусья сечением 150х150 (или доски сечением 50х150) в углу чревато его промерзанием в зимнее время. Поэтому угол делают по схеме 2+1. К одной из крайних стоек каркасной конструкции прибивают третью, которую разворачивают под 90 градусов. Можно также усилить конструкцию, дополнив ее четвертой доской.

Две стойки соединяют параллельно друг другу или под небольшим углом посредством 5 90-миллиметровых гвоздей с расстоянием между ними 6 см. Перед отделкой угла обязательно необходимо положить утеплитель.

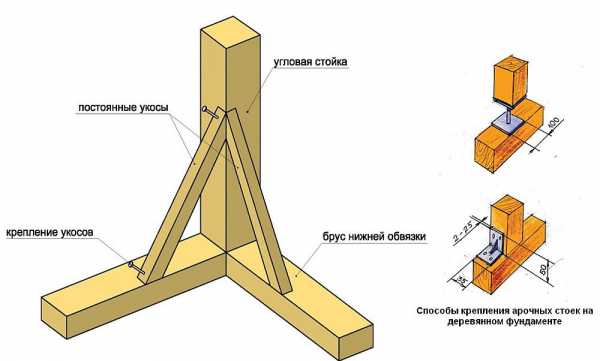

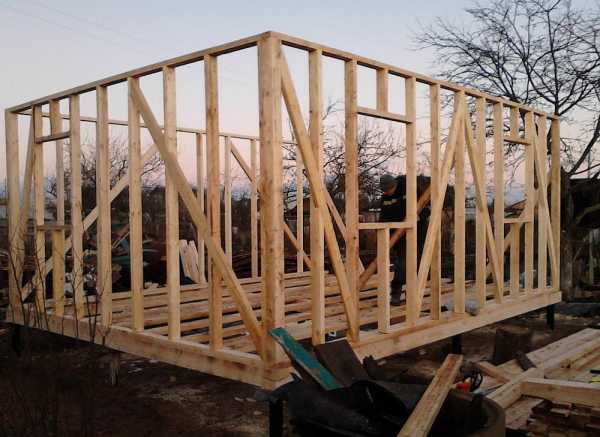

4. Укосина. Это один из самых важных элементов стены, который придает ей пространственную жесткость и позволяет избежать перекосов в строении. Их врезают и в нижнюю, и в верхнюю обвязку строго под углом, не выходящим за пределы 45-60 градусов. Их обязательно необходимо применять, если обшивка панелей дома фанерой либо OSB-плитами не планируется. Она может быть деревянной с сечением 25х100, 50х150 либо металлической.

5. Оконные и дверные проемы.

Важно! В канадской и финской технологии их усиливают немного по-разному, поэтому эти нюансы следует обязательно учесть.

В канадской технологии при их создании используют сдвоенные стойки. Под и над проемом монтируются укороченные стойки, расстояние между которыми остается таким же, как и между основными стойками. Над проемом размещается хидер, выполненный из удвоенной или утроенной доски высотой 10-25 см в зависимости от ширины проема и балочной нагрузки. Под проемом также монтируют горизонтальные доски, разрезающие дополнительную стойку пополам: они и будут выдерживать вес окна.

В случае дверных проемов либо использования финской технологии вместо хидера устанавливают ригель – поставленная на ребро доска, которая врезается перед нижней обвязкой в самой верхней части каркасных стоек как внутри, так и с внешней стороны. Ригель может быть как одинарным, так и строенным. Для него берут доски размером 50х200 мм.

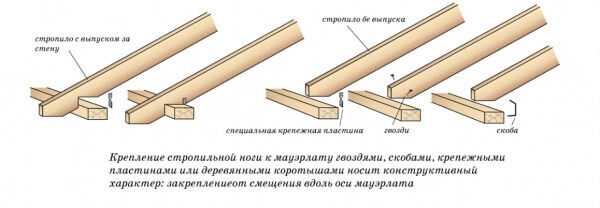

6. Соединение стены и кровли. Стойки монтируются строго перпендикулярно к стене, но могут быть параллельны в перегородках или на фронтоне крыши. Балки должны быть монолитными, а во внешних углах стенового каркаса следует расположить не менее 2 стоек.

7. Соединение стены и перекрытия. Показано выше на рисунке к пункту 1.

Фото

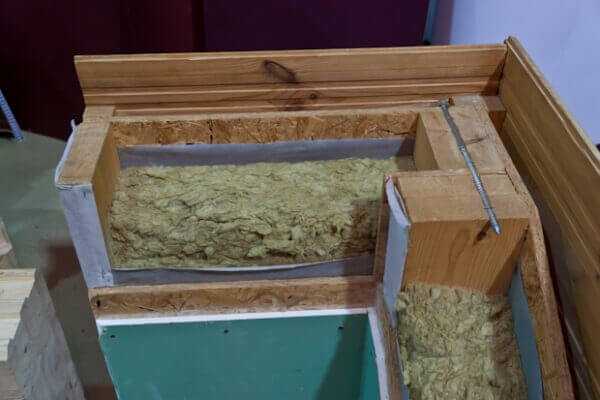

Стена каркасного дома в разрезе: фото представлены ниже.

Полезное видео

О том, как сделать пирог каркасной стены дополнительно рассказано на видео ниже:

Выводы

Устройство стены каркасного дома – довольно важный и кропотливый процесс, но при желании и стремлении научиться и учесть любые нюансы с ним без проблем справится даже непрофессиональный строитель.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

ochag.online

Конструкция каркасных стен дома их секреты и недостатки: пирог и утеплитель +Фото

В настоящее время большинство застройщиков предпочитают строить каркасные дома. Данный способ позволяет решать жилищные проблемы в сельских зонах и быстро застроить дачные массивы.

Кроме этого, каркасные стены данных домов делают ваше жилище надежным, теплым, экологичным и тихим.

Первые каркасные фехверковые дома

Каркасный дом – это легкая быстровозводимая конструкция, состоящая из жесткого каркаса, обшитого специальными панелями либо деревом.

Строительство каркасных домов началось более полувека назад. Данный метод строительства пришел к нам из Европы, ведь именно там наибольшая часть всех жилых домов оборудована каркасным способом. Подробно можете почитать про древние фахверковые дома — http://domsdelat.ru/steni/faxverkovye-doma.html)

Известная и недорогая технология строительства дома

Особенную популярность и известность такой тип строительства получил за возможность использования более экономного материала.

При возведении и установке на каркасные стены уходит в несколько раз меньше дерева, чем для брусчатых и бревенчатых стен. Благодаря такой особенности снижается их вес и дом можно устанавливать на облегченный фундамент.

Еще одним из положительных моментов при строительстве и монтаже каркасного дома является быстрая установка стеновых перегородок. Технология строения каркасных домов позволяет всего за пару месяцев возвести жилой объект. Во время строительства и монтажа стоит отметить, что деревянные каркасные стены не дают усадку, а это существенно облегчает дальнейшие работы. За счет упрощенной конструкции каркасных стен можно реализовать усложненную планировку вашего дома и его эксклюзивные детали.

Стены каркасного дома отлично скрывают основные коммуникации. Именно поэтому при стройке не будет необходимости в дополнительном монтаже специальных коробов или прочих подобных элементов коммуникаций.

Недостатки каркасных стен

Выбирая строительство каркасного дома, учитывайте их основной недостаток при неумелом монтаже – скопление влаги в полостях каркаса. Данная проблема возникает в толще утеплителя и может вызвать образование водяных паров и плесени, которые появляются в зимний период при отоплении помещения. А также возможно наличие неплотностей во внешней обшивке, через которые попадает мокрый снег или дождь.

Если внутри конструкции появилась влага — это может привести к разрушению всей конструкции. Поскольку утеплитель влажный, ухудшается и теплоизоляция каркасной стены. А мокрый материал — это благоприятная среда для появления плесени и грибков, которые поражают деревянную конструкцию и ее элементы.

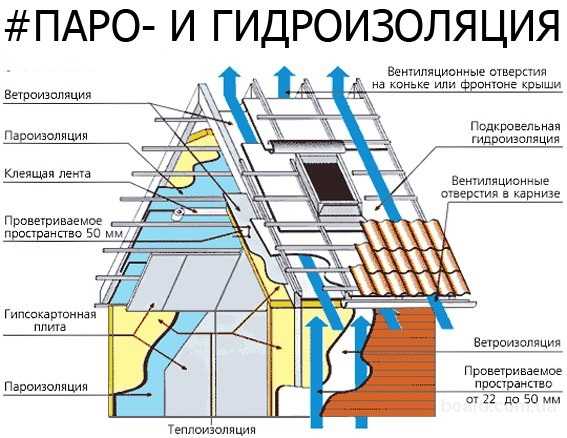

Пароизоляция стен

Чтобы избежать такой проблемы, при строительстве каркасного дома и монтаже каркасных стен прокладывают дополнительную пароизоляцию и гидроизоляцию. Внешняя обшивка дома должна иметь вертикальные и горизонтальные перекрываемые стыки, выступающие элементы и детали стен, и обязательные устройства сливов.

Конструкция каркасных стен

Внешние каркасные стены состоят из следующих главных частей:

  • Наружная облицовка;
  • Несущая часть с теплоизоляцией;
  • Внутренняя облицовка с пароизоляцией.

Для каждой части стены существуют свои определенные функции:

  • Пароизоляция препятствует попаданию влаги во внутреннее пространство к теплоизоляции.
  • Несущая часть дает прочность и устойчивость всей стене.
  • Встроенная теплоизоляция сохраняет накопленное тепло в помещении.


Наружная обшивка дает защиту стенам каркасного помещения от попадания влаги.

Устройство каркаса стен
Основные типы каркасных стен

По своим конструкциям стены каркасных домов делятся:

  1. стены, изготовление которых происходит непосредственно на стройке;
  2. двойные внешние стеновые каркасные перегородки;
  3. модульные стеновые перегородки;
  4. стены, состоящие из мелкоразмерных панелей.

При строительстве и монтаже наружных стен, изготавливаемых на рабочей площадке, может получиться так, что толщина теплоизоляции будет немного больше, чем внутренняя полость каркасной деревянной стены. В таких случаях принято использовать дополнительный деревянный каркас либо плиту, которую ставят под наружную облицовку дома.

Конечно, блок можно установить и с наружной стороны деревянного каркаса. Вне зависимости от того, какой вариант вы выберете все слои должны быть жестко закреплены пластмассовыми гильзами, препятствующими образованию деформации изоляционной плиты. Стойки деревянного каркаса должны располагаться друг от друга не более чем на 600 мм.

Плюсы двойного каркаса стен

Если толщина изоляции выше 200 мм, принято использовать двойной каркас. Это позволяет уменьшить нагрузку на каркасную стену от веса устанавливаемых материалов. Все части стены соединяются между собой специальными металлическими креплениями либо твердыми волокнистыми плитами.

Стеновые блоки модульного типа представляют собой сложные трехслойные конструкции, которые обладают великолепными механическими и теплосберегающими характеристиками. Внешние слои панели выполняют из ориентированной стружечной плиты (OSB).

Для внутренней части блока используют специальный полиуретан, пенополистирол или минеральную вату. Теплоизоляционные характеристики у данных материалов очень высокие. Это обеспечивает меньшие потери тепла при обогреве помещения. Соединить все слои в монолитную панель можно с помощью полиуретанового клея. Отверстия под двери или окна в таких блоках можно выпилить на строительной площадке.

По своим конструктивным особенностям каркасные стены из мелкоразмерных панелей, ничем не отличаются от особенностей стандартных стеновых перегородок. Отличие лишь в том, что при устройстве пароизоляции проводят прокладку панелей цельным куском, а места их соединения усиливают специальной силиконовой массой. Для прочного схватывания и фиксации отдельных деталей и элементов с нижним брусом крепление фиксируется строго по швам и внутренней стороне собираемой каркасной стены.

Установка стен каркасного дома

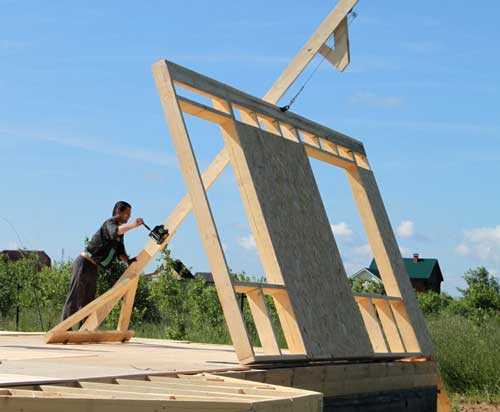

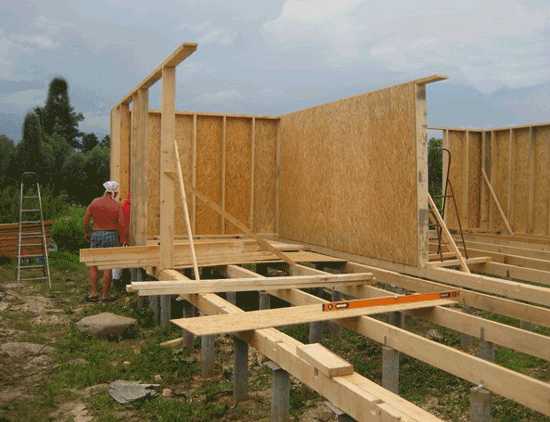

Установка стены в одиночку

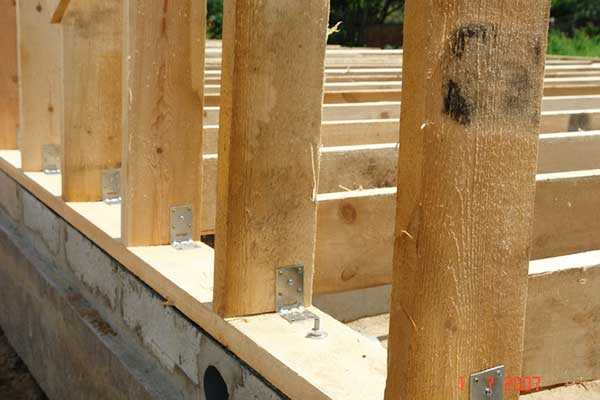

Установку и монтаж каркасных стен начинают с нижней обвязки. Для этого подготавливают антисептированные доски и деревянные брусья. Нижнюю обвязку укладывают в строго горизонтальном положении. Все соединения сращивания на стыках и в углах при необходимости можно сделать вполдерева. При монтаже обязательно контролируйте прямоугольность всех выстроенных контуров через промеры нижних диагоналей. Нижнюю обвязку крепите скрутками к анкерам, заделанными в фундамент.

Установку стоек выполняйте с минимальным шагом — 600 мм.

Расстояние между стойками для окон и дверей можно определить размером коробки данных элементов. При необходимости их число увеличивают, добавляя подоконные и надпроемные стойки.

Для прочности и жесткости несущей конструкции в местах, где стеновая перегородка примыкает к каркасному дому, устанавливают специальную дополнительную опору, которая укреплена подкосами.

Сверху на стойки укладывается верхняя обвязка, соединяющая их между собой вполдерева. При наращивании обвязки ее крепление проводят строго над стойками. Полученную каркасную стеновую конструкцию, как правило, обшивают деревом или прочими выбранными материалами с обязательно прокладкой пароизоляции и гидроизоляции.

9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Стены каркасного дома: этапы и технология возведения

Стены – один из основных конструктивных элементов каркасного дома. Они имеют сложную структуру, предполагают использование нескольких видов материалов и при установке требуют четкого соблюдения технологии работ. Чтобы результат строительства радовал в течение многих лет, вам не обойтись без некоторого багажа теоретических знаний.

Начальный этап возведения стен – сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность. Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения.

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки. Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки.

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Между собой брусья можно соединять несколькими способами. Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

  • «в полдерева» и «в лапу»;
  • «ласточкин хвост»;
  • «коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

Установка вертикальных стоек

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов.

Шаг стоек во многом зависит от заранее выбранного материала стен.

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса.

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

Укосины – для чего они нужны

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента.

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.

Стены каркасных домов – их устройство и технологии возведения

Возведенные с соблюдением технологии стены – это комфортный микроклимат в доме, широкие возможности по оформлению его интерьера и безопасность.

Послойная конструкция стены

Все наружные стены каркасных домов – это «пирог» из различных материалов. Образуют они его следующим образом:

  1. Закрепленный на фундаменте каркас с наружной стороны покрывают материалом обшивки.
  2. Его укрывают слоем гидроизоляции.
  3. Поверх гидроизоляции крепят обрешетку для монтажа фасадного отделочного материала.
  4. Изнутри между стойками каркаса укладывают утеплитель.
  5. Укрывают его пароизоляционным материалом.
  6. Монтируют внутреннюю обшивку стен. Обычно она служит основой для работы с чистовым отделочным материалом.

В результате получается многослойный «пирог» стены, который демонстрирует высокие прочностные и изоляционные характеристики. Однако не всегда имеет место весь комплекс работ. Его полнота зависит от выбранной технологии строительства.

Канадская и финская технологии поднятия стен каркасных домов

Канадская и финская технологии каркасного строительства позволяют возвести жилой дом из экологичных стройматериалов в короткие сроки. Однако у них есть одно принципиальное отличие. Заключается оно в способе поднятия несущих стен каркасного дома.

Финская технология предполагает выполнение всех работ по возведению стен – от монтажа каркаса до пароизоляции – непосредственно на строительной площадке.

Канадская технология позволяет еще больше сократить сроки строительства дома за счет использования готовых SIP-панелей. Обычно они представляют собой «пирог» из двух слоев обшивочного материала и уложенного между ними утеплителя. Толщина панелей и используемые для ее изготовления материалы могут варьироваться.

Обратите внимание! После установки каркаса, его утепления и обшивки чистовым материалом толщина стен для средней полосы России составляет 150-200 мм.

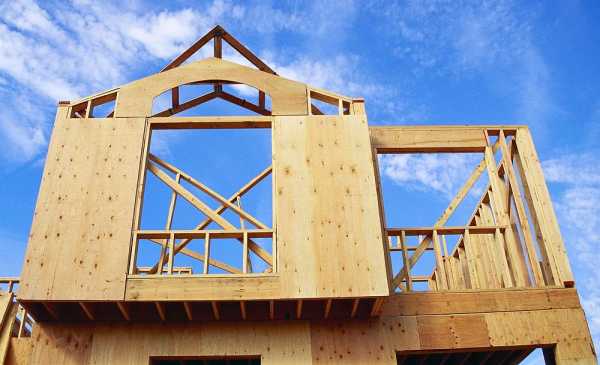

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

  • Оптимальное соотношение цены и качества.
  • Легко поддаются обработке – резке, сверлению, шлифовке.
  • Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
  • Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
  • Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол. Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1.

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

  • Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
  • Не боятся грызунов.
  • Экологически безопасны. Не выделяют в воздух вредные вещества.
  • Пожаробезопасны, относятся к категории слабогорючих материалов.
  • Хорошо сохраняют тепло.
  • Имеют хорошую паропроницаемость, являются «дышащими».
  • При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

  • Большой вес.
  • Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
  • Высокая цена.

Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

  • Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
  • Экологически безопасный.
  • Плиты имеют малый вес.
  • Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм.

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Плюсы фанеры:

  • не боится низких температур;
  • легко поддается обработке;
  • высокая прочность на сжатие;
  • доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

  • Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
  • Их стыки должны приходиться на середину каркасного бруса.
  • Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
  • Саморезы вкручивают с отступом от края плиты не менее 10 мм.
  • Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.

Гидроветрозащита наружных стен дома

Утеплитель в «пироге» стены каркасного дома должен быть надежно защищен от воздействия влаги. Только при таком условии он сможет выполнять свою непосредственную функцию без ухудшения эксплуатационных свойств.

С внешней стороны стен для этих целей используют супердиффузионные мембраны. Их сложная структура позволяет отводить пар от утеплителя и одновременно препятствовать проникновению к нему влаги с улицы. Низкий показатель воздухопроницаемости делает такой материал ветрозащитным.

Обратите внимание! Супердиффузионные мембраны – не пароизоляционный материал, а паропроницаемая гидроизоляция. Это необходимо понимать, так как пароизоляция полностью исключает проникновение пара через себя.

Мембрану без зазоров укладывают на обшивку и фиксируют скобами с помощью строительного степлера. При укладке рулонного материала делают нахлест соседних полос в 10-15 см со всех сторон. Затем все швы проклеивают специальной лентой.

Теплоизоляция стен – выбор материала и его укладка

Правильно подобранный утеплитель для каркасного дома обеспечивает не только комфортный микроклимат в нем в любое время года. Низкий показатель теплопроводности и грамотная укладка материала существенно снижают расходы электроэнергии.

Один из основных теплоизоляционных материалов, используемых в каркасном строительстве, – это минеральная вата. Она хорошо сохраняет тепло, обеспечивает качественную шумоизоляцию, но боится намокания и в небольшом количестве выделяет в воздух вредные вещества. Оптимальная плотность минеральной ваты для каркасных стен – 30-50 кг/куб. м.

При работе с минватой использование средств индивидуальной защиты обязательно.

По эксплуатационным свойствам ее превосходит эковата – целлюлоза со специальной пропиткой. Она не боится намокания, экологичная и негорючая, прекрасно заполняет все пустоты. Однако для укладки эковаты придется привлекать опытных специалистов.

Пенопласт – устойчивый к влаге и экономичный материал, который не выделяет никаких веществ и не дает усадку. Однако хрупкость, усиливающаяся при низких температурах, и горючесть делают его невостребованным в каркасном строительстве. Гораздо практичнее и устойчивее к внешним воздействиям является «родственник» пенопласта – экструдированный пенополистирол.

Любой утеплитель укладывают между стойками каркаса так плотно, чтобы не оставалось никаких пустот и зазоров.

Пароизоляционный материал для стен

Пароизоляция предназначена для защиты утеплителя от пара, который может проникнуть в него из жилого помещения. Здесь уже речь идет об изоляции, как о надежном барьере для влаги. Сложная конструкция стены предполагает укладку пароизоляции только с «теплой» стороны.

Самым подходящим вариантом является плотная (не менее 200 микрон) полиэтиленовая пленка. Ее фиксация на каркасе выполняется с помощью строительного степлера.

Пароизоляционный материал необходимо монтировать максимально герметично. Для этого тщательно проклеивают все его стыки, места прокладки коммуникаций.

Внутренняя обшивка каркаса

Для внутренней обшивки каркаса могут быть использованы плиты OSB (9 мм) или влагостойкий гипсокартон (12,5 мм). При этом гипсокартон более податливый в работе, но плиты OSB придают стенам дополнительную жесткость. Их применение для внутренней и наружной обшивки избавляет от необходимости ставить укосины.

Ориентированно-древесные плиты для внутренней обшивки монтируют также, как и для наружной. Технология работы с гипсокартоном немного иная. Обшивку им можно делать несколькими способами:

  1. Крепить листы непосредственно на стойки каркаса, предварительно усилив их горизонтальными брусьями с сечением 50х50 мм.
  2. Монтировать по каркасу металлическую обрешетку с шагом 40-50 см.
  3. Крепить гипсокартон на каркас – «американский» способ.

При этом между листами не должны оставаться зазоры. Места стыков впоследствии шпаклюют. Для фиксации обшивки используют саморезы.

Стены, возведенные в соответствии с технологией каркасного строительства, – это хорошая основа для долговечной чистовой отделки фасада и комнат. Будучи уверенными в надежности «скелета» дома, вы сможете с удовольствием окунуться в возможности его декоративного оформления.

Видео: технология возведения стен от А до Я

Закладка Постоянная ссылка.

pro-karkas.ru

Каркасные стены своими руками: этапы работы

Строительство каркасного дома своими руками не является очень сложной и дорогостоящей работой. Одним из важнейших этапов такой работы является правильное возведение стен. Самое главное при строительстве стен каркасного дома своими руками — все хорошо закрепить и обеспечить надежную защиту древесины от влаги. При надлежащем уходе каркасный дом прослужит вам более 50-ти лет.

Схема каркасного дома.

Сами по себе стены каркасного дома представляют «пирог», начинка которого (пароизоляция, утеплитель и гидроизоляция) находятся в обшивке деревянного листового материала. При строительстве стены своим руками можно сэкономить на материалах. Данная технология позволяет облегчить конструкцию самого сооружения и сразу же приступить к отделке помещений после завершения строительства, без использования дорогостоящих материалов.

Каркасные стены: основные особенности конструкции

Каркасные стены являются несложным сооружением и состоят из следующих элементов:

Схема фронтона каркасного дома.

  1. Нижняя обвязка (представлена горизонтальным каркасом стен по фундаменту).
  2. Каркасная стойка (несущий вертикальный брус), ширина которой подбирается в соответствии с толщиной утеплителя.
  3. Раскос (увеличивает жесткость конструкции и укрепляет каркасные стойки).
  4. Теплоизоляция.
  5. Парогидроизоляция (может устраиваться с обеих сторон теплоизоляции).
  6. Внутренняя и внешняя обшивка.

Вернуться к оглавлению

Материалы для каркаса, утепления и обшивки

Стены своими руками могут быть выполнены из бруса или бревен.

По расходу материала наиболее оптимально использовать для строительства брус толщиной 50 мм, т.к. этот же материал используется при сооружении балок и строил.

Стойки в несущих стенах каркасного дома должны иметь как минимум 50 см² в разрезе (т.е. используется брус 50х100 мм). Ширина стоек зависит от толщины применяемого теплоизолятора.

Схема сборки каркаса дома.

При современном каркасном строительстве чаще всего для утепления используется минеральная вата. Данный материал имеет множество положительных качеств: он достаточно легкий, огнеупорный, характеризуется превосходными теплоизоляционными качествами, непривлекательный для грызунов и прочих вредителей.

Кроме плит минеральной ваты, можно использовать нетяжелые материалы органического и минерального происхождения с массой не больше 500 кг/м³. Утеплители могут быть в виде блоков, плит, рулонов либо в рассыпчатом состоянии. Минераловатные утеплители других типов (трепел, шлаки, пенопласт и пр.) не так оптимальны, т.к. они либо токсичны, либо характеризуются недостаточными теплоизоляционными свойствами.

Материалы органического происхождения (торф, стружка, костра, камыш, солома и пр.) достаточно долго устраиваются (в течение 3-5 недель), поэтому гораздо практичнее использовать заранее изготовленные блоки. Подобные блоки изготавливаются с добавлением вяжущих элементов, при изготовлении обязательно проходят антисептическую обработку.

Для засыпки можно использовать разнообразные материалы:

  1. Шлак.
  2. Опилки.
  3. Очесы.
  4. Пемзу.
  5. Мох.
  6. Прочие материалы.

При устройстве засыпки нужно придерживаться простого правила: чем меньше весит материал, тем лучше его теплоизоляционные свойства.

Внутреннюю обшивку стен можно делать из:

Схема пола каркасного дома.

  1. Досок с любым профилем и разрезом.
  2. Фанеры.
  3. Гипсокартона.
  4. ДСП.
  5. ДВП.

Учитывайте тот факт, что некоторые из этих материалов (немногие виды ДСП) являются ядовитыми и непригодными для использования в жилых помещениях. Особое внимание нужно уделить влагостойкости материалов, используемых для строительства стен в ванных комнатах.

Для устройства наружной обшивки чаще всего применяются непрофилированные или профилированные доски. Доски укладываются горизонтально:

  1. Непрофилированные — внахлест (при этом нижний край верхнего ряда необходимо укладывать поверх верхнего края нижнего ряда досок).
  2. Профилированные — вплотную, внутренним ребром кверху.

Многие строители при устройстве внутренней обшивки стен каркасного дома не делают экран. Экраном называется технология, в соответствии с которой каркас стены снаружи обшивается твердым ДВП, после чего поверх вертикально набиваются деревянные рейки, на которые крепится обшивка. Эта технология, хоть и несколько повышает расходы на работу и материалы, обеспечивает гораздо лучшую сохранность стен.

Вернуться к оглавлению

Строительство стен каркасного дома своими руками: этапы работы

Подготовьте инструменты и материалы для работы:

Утепление каркасной стены.

  1. Ножницы по металлу, болгарку или ножовку.
  2. Отвес.
  3. Водяной уровень.
  4. Аккумуляторный шуруповерт.
  5. Дрель.
  6. Металлическую линейку.
  7. Молоток.
  8. Угольник.
  9. Нож.
  10. Драчевый напильник.
  11. Шпатель.
  12. Электролобзик.
  13. Антисептик для каркаса и прочих деревянных элементов.

Установите нижнюю обвязку на гидроизоляцию фундамента. На данном этапе выравнивается прямота углов и горизонталь уложенной обвязки. Уложите лаги пола в пазы обвязки. Расстояние между лагами рекомендуется сделать такими же, как толщина утеплителя, который будет укладываться между ними. Приделайте тонкие бруски к нижней части лагов. На эти бруски в дальнейшем будет уложен черновой пол.

Обработайте всю получившуюся конструкцию антисептиком. По углам каркасного дома и между ними установите несущие каркасные стойки. Выровняйте их и закрепите снаружи при помощи временных укосин. Установите верхнюю обвязку на имеющиеся каркасные стойки. Еще раз проверьте вертикаль и горизонталь всей несущей конструкции каркасного дома.

Установите оставшиеся стойки каркасных стен (рекомендуется устанавливать на расстоянии лаг пола). Не забывайте о дверных и оконных проемах. Все углы следует закрепить при помощи железных уголков с шурупами. Установите верхние лаги перекрытия. Уложите их в пазы так, как и лаги пола, только лаги перекрытия должны быть длиннее (на них в дальнейшем будут монтироваться стропила крыши). Укрепите несущие стойки каркаса при помощи укосин. Можно укрепить и все остальное (если на это хватает материала). Также вы можете укрепить укосины снизу и/или сверху. После того как будут установлены укосины, можете снять временные внешние укосины.

Покройте стены снаружи паро- и гидроизоляцией. Работу необходимо начинать снизу и стараться немного перекрывать нижний лист верхним (чтобы под нижестоящий изоляционный лист не попадала влага). Необязательно, но очень желательно обить снаружи установленную гидроизоляцию тонкими брусками, чтобы при полком покрытии образовался вентиляционный зазор.

Выполните внешнюю отделку/облицовку/обшивку декоративным материалом (к примеру, евровагонкой). Установите внутреннюю теплоизоляцию между стенами дома (может использоваться утеплитель различной формы: сыпучие материалы, блоки, рулоны, плиты). Покройте утеплитель парогидроизоляцией (так, как делали это снаружи).

Выполните внутреннюю отделку помещения (может быть горизонтальной или вертикальной). По возможности прибейте к изоляции тонкие бруски, как и снаружи. В случае выполнения вертикальной отделки, бруски нужно располагать горизонтально.

Вернуться к оглавлению

Рекомендации по утеплению стен каркасного дома

Более подробно нужно рассмотреть основные принципы утепления стен каркасного дома, без соблюдения которых работа может оказаться просто пустой тратой денег. Прежде всего, задаваясь вопросом утепления каркасного дома изнутри, необходимо думать не только лишь о самих стенах. Потолок и пол тоже могут пропускать холодный воздух. Во-вторых, материал теплоизоляции должен быть надежно защищен от влаги внутренней и наружной гидроизоляцией. В-третьих, при выполнении работы по укладке утеплителя необходимо соблюдать соответствующие зазоры между поверхностями стены и материалом, необходимые для вентиляции.

Перед тем как приступать к монтажу теплоизоляционного материала, необходимо очистить стены от грязи и пыли. Торчащие шурупы или гвозди удаляются. Существующие зазоры между элементами конструкции каркасного дома обязательно заполняются монтажной пеной. В случае необходимости сырые участки каркаса можно просушить при помощи строительного фена.

Если в каркасном доме было выполнено и наружное утепление с использованием гидроизоляции, повторно устанавливать внутри помещения еще один влагозащитный слой не надо. В противном случае это может стать причиной накопления избыточной влаги внутри конструкции и приведет к ее быстрому разрушению. Далее будет рассмотрен вариант утепления стен каркасного дома изнутри.

Измерьте стены и разрежьте выбранный гидроизоляционный материал на соответствующие полоски. При помощи строительного степлера прикрепите его к стойкам, полностью обшив каркас. Гидроизоляционный материал лучше всего укладывать внахлест, оставляя под верхний слой около 10 см. Крепление выполняется на стыке каждые 10 см.

Даже если для утепления используются материалы, которые не боятся воздействия влаги, устройство пароизоляции все равно является обязательным. Причина таких, как кажется, лишних затрат состоит в том, что помимо самого утеплителя в стене каркасного дома находится и ряд других элементов, нуждающихся в защите от пара, который проникает в стены изнутри здания, к примеру, та же древесина.

Вернуться к оглавлению

Пароизоляция для стен каркасного дома

Пароизоляция выполняется при помощи вспененного полиэтилена или специальной пленки. Данный материал крепится к стойкам каркаса с помощью строительного степлера, плотно прилегая к теплоизоляции. Иногда строители просто обворачивают такой пленкой термоизолирующие блоки, но это не очень правильно. Просто от пара, как уже было сказано, необходимо защищать все элементы каркасной конструкции. Стыки пленки тоже делаются с нахлестом от 10 см. Для более качественной пароизоляции все примыкания и стыки данного слоя нужно проклеить двусторонним скотчем. При установке пароизоляции уточните, что ее толщина никоим образом не уменьшает толщину основной теплоизоляции.

Если для утепления используется минеральная вата, то не забудьте перед ее монтажом надеть защитную одежду, респиратор, защитные очки и перчатки. При работе с пенопластом эти меры будут излишними. Утеплитель необходимо равномерно укладывать между стойками каркаса, соблюдая расстояние между стенками и материалом, которое нужно для создания качественной вентиляции. Минеральную вату можно резать при помощи ножниц или обычного ножа. Пенопласт режется электролобзиком или ножовкой с мелкими зубчиками.

Итак, теплоизоляция стен каркасного дома подходит к своему логическому завершению. Остается лишь выполнить внутреннюю зашивку стен. Для этого могут использоваться ОСБ-плиты или гипсокартон. Гипсокартон рекомендуется использовать только при идеально ровном каркасе. В противном случае он примет формы неровностей. ОСБ-плиты же являются более жестким материалом, позволяющим сгладить изъяны. Уже после устройства этих материалов можно выполнять чистовую отделку каркасных стен.

moidomkarkas.ru

Как сделать стены каркасного дома

Каркасная технология строительства домов не зря пользуется огромной популярностью у покупателей загородного жилья. Ведь это и простота возведения, и низкая стоимость, и скорость сборки. Но проектируя такой дом необходимо помнить о том, что стены этого дома должны защищать не только от ветра и холода, но и от посторонних шумов. Однако прежде поговорим о каркасном доме в целом, ведь стены сами по себе не выстроятся в дом.

Нижняя обвязка

Когда готов фундамент, приступаем к строительству самого дома. Очень важно в самом начале точно выставить обвязку каркасного строения, ведь именно от нее будет зависеть устойчивость всего дома. По сути, нижняя обвязка каркасного строения – это его основа, при помощи которой и стены крепятся к фундаменту, и равномерно распределяется нагрузка всего дома на фундамент. Для устройства обвязки применяют, как правило, брус с сечением 150*200 мм. При этом, расстояние между вертикальными столбами каркаса не должно превышать 2,5 метров.

Слои в стене каркасного дома

Тонкости устройства нижней обвязки

Подготовка к укладке обвязочного бруса состоит в обустройстве гидроизоляции верхней части фундамента. Для этого хорошо подойдет один из следующих материалов: рубероид, битумная мастика, и т.п., ну а далее по порядку:

  • обвязочный брус обрабатываем антисептиком;
  • соединения бруса выполняем вполдерева и закрепляем их при помощи скоб и гвоздей на 120 мм;
  • для усиления конструкции угловые сопряжения закрепляем металлическими уголками;
  • к фундаменту обвязку каркасного дома крепим при помощи анкерного болта с затяжкой гайкой.

Доски нижней обвязки

Верхняя обвязка

После установки вертикальных стоек наружных стен дома, приходит очередь обустройства межэтажного перекрытия. А начинать эту работу следует с монтажа верхней обвязки. В качестве материала для нее можно использовать сдвоенную доску с прокладкой теплоизоляции или цельный брус. Итоговая толщина такого сборного (или цельного) бруса не должна быть толще вертикальной стойки стены каркаса. Высоту браса должен рассчитывать специалист, поскольку от этого параметра зависит равномерность распределения нагрузки, оказываемой верхними конструкциями на нижнюю часть каркасного дома.

Угол верхней обвязки каркасного дома

Как крепить брус

Способы крепления точно такие же, как и при монтаже вертикальных стоек каркаса: либо уголками, либо креплениями посредством полной/неполной вырубки. Прежде чем устанавливать балки межэтажного перекрытия, нужно сделать каркас первого этажа достаточно жестким, поскольку межэтажные балки одновременно являются и лагами пола второго этажа. Необходимую жесткость каркасу придадут постоянные раскосы, монтировать которые можно либо врубкой, либо при помощи металлических креплений. Также можно закрепить раскосы, пробив их насквозь гвоздями. При этом длина гвоздя должна быть такой, чтобы пройдя сквозь раскос, он углубился в стойку не менее чем на 80 мм.

Устройство каркаса дома

Важно! Если вы смонтировали вертикальные стойки каркаса при помощи врубки, то все соединительные узлы следует дополнительно укрепить металлическими скобами, которые могут быть выполнены либо из арматуры с сечением 8-10мм, либо из листового металла, толщина которого не менее 3-4 мм.

Проблемы, встречающиеся при монтаже и варианты их решения

  1. Во время монтажа обвязки могут возникать сложности. К ним нужно быть готовым, но еще лучше будет, если вы предусмотрите некоторые нюансы и не допустите возникновения проблем.
  2. Итак, при устройстве фундамента из винтовых свай или блоков порой случается так, что отдельные его элементы могут не совпадать с остальными по высоте, то есть – будут располагаться не на одном уровне. В итоге обвязка ляжет не на все сваи и нагрузка не нее распределится неравномерно.
  3. В дальнейшем будет очень сложно что-то исправлять, поэтому еще на этапе закладки фундамента следует тщательнейшим образом проверять геометрию свайного поля и выявленные ошибки устранять тут же.
  4. Провисание обвязочного бруса над фундаментом можно исправить при помощи деревянных прокладок, но лучше не допускать такого провисания. Все столбы должны быть вынесены на один уровень.
  5. Высверливая в брусе отверстие под анкер фундамента, действуйте аккуратно, поскольку есть риск получить выпилы неподходящего размера. По той же причине может растрескаться древесина.

Каркас дома, готовый к утеплению

Суть стенового элемента

Каркасный дом – особый вид малоэтажного строения, основанного на жесткой конструкции, состоящей из вертикальных стоек, связанных меж собой по горизонтали. Эта жесткая конструкция и называется каркас. Устройство стены каркасного дома иными словами называется пирог, поскольку состоит такая стена из нескольких слоев.

На первый взгляд может показаться, что возвести каркасное строение очень просто, и это действительно так, но ожидаемого результата добиться можно лишь последовательно выполняя все этапы, и придерживаясь определенной технологии, в которой все же имеются свои хитрости:

  1. Толщина стен – ее нужно подбирать в соответствии с назначением строения и климатической зоной.
  2. Хороший утеплитель – это тот материал, который сочетает в себе качество и доступную стоимость.
  3. Утеплитель нужно защищать от воздействия различных атмосферных явлений. Для этого используются специальные пленки.
  4. Если утеплитель положить неправильно, то в стенах могут образоваться мостики холода – участки, через которые будет уходить тепло.
  5. Внешняя отделка выполняется с учетом всех требований к материалам, применяемым при ее устройстве.

Теперь обо всем по порядку.

Стена каркасного дома

Толщина стен

Главная задача при строительстве любого дома – это сделать его максимально теплым, снизив при этом затраты на отопление. Этого можно добиться только при условии, что теплопроводность стен будет сведена к минимуму. Правильно устроенная каркасная стена будет сохранять тепло внутри помещения и не пропускать холод из вне. Для достижения максимального эффекта стойки каркаса должны выполняться из бруса, толщиной в 200 мм.

Толщина стены

Для районов с жарким климатом стены можно сделать тоньше – здесь основной задачей будет минимизирование затрат на вентиляцию, кондиционирование, и зависеть все будет от размеров утеплителя.

Если вы строите дачный домик и планируете его использовать лишь летом, оптимальной будет толщина стен 40 мм. Для каркаса такого домика обычно применяется обрезная доска-«сороковка» шириной примерно 150 мм.

Утеплитель для стены

Если посмотреть на стену в разрезе, то можно увидеть что утеплитель занимает основную ее часть. Он выполняет функцию ограждающей конструкции – обеспечивает надежную звуко- и теплоизоляцию помещений.

Основные виды утеплителя для каркасного дома:

  1. Пенопласт – недорогой материал, но имеет много недостатков. Это и хрупкость, и низкая звукоизоляция, горючесть, высокий риск порчи грызунами.
  2. Минеральная вата – наиболее популярный материал, которым пользуется сегодня большинство строительных фирм, предлагающих готовые проекты каркасных домов.
  3. Эковата и пенополиуретан обладают исключительными параметрами защиты. При их использовании в качестве утеплителя пароизол не потребуется. Недостаток – довольно высокая цена.

Утепление стен пенопластом

Мы рассмотрим заполнение стены каркасного дома на примере минеральной ваты, как наиболее популярного утеплителя. А больше информации об утеплении и рисках ошибок вы найдете тут.

Как укладывать утеплитель

Утеплитель можно укладывать как поверх готовой внешней отделки, так и непосредственно в каркас. Обычно для обеспечения жесткости конструкции наружную поверхность каркасной стены обшивают либо листами фанеры либо ОСБ плитами. В этом случае утеплитель крепится к ним. Если вы решили делать наружную обшивку из обрезной доски, то между листами утеплителя и обшивкой нужно будет проложить специальную ветрозащитную пленку.

Утепление мин ватой

Порядок утепления

При раскрое утеплителя вырезайте квадраты с припуском в 50мм по ширине со всех сторон. Так минеральная вата ляжет плотно, без пропусков и зазоров.

Стыки между стойкой и матом уплотняйте узкими, сложенными вдвое полосками минваты. Проложить их можно и руками, но удобнее будет воспользоваться отверткой.

Оптимальным вариантом будет двойной слой минваты меж стойками плюс еще один слой поверх. В этом случае риск возникновения мостиков холода будет сведен к нулю.

К плоской поверхности утеплитель крепится специальным клеем, а в качестве дополнительной фиксации можно применить тарельчатые пластиковые дюбели.

Порядок утепления каркасного дома

Паро- и гидроизоляция

Под внутреннюю обшивку стены каркасного дома обязательно укладывается пароизоляционный материал. Гидроизоляционную пленку прокладывают поверх утеплителя под наружную обшивку для защиты конструкции от ветра и влаги.

Пароизоляция препятствует выходу наружу влажных паров. Если пренебречь этим элементом – пар будет конденсироваться внутри «пирога» и проникать в утеплитель, что со временем приведет к ухудшению его свойств и увеличению затрат на отопление. Внимание! Если вы решили использовать в качестве утеплителя эковату или пенополиуретан пароизоляция будет лишней.

Паро и гидро изоляция каркасного дома

При возведении каркасных строений в качестве пароизоляционного материала обычно используют пенофол, а для гидроизоляции – пергамин либо мембранные пленки. Укладывать их нужно внахлест, и фиксировать с помощью строительного степлера. Узлы стыков и примыканий проклеивают специальной самоклеящейся лентой.

О самостоятельном строительстве каркасного дома читайте здесь.

Чистовая отделка

Стеновой пирог обшивается чистовыми материалами с обеих сторон. Поскольку стена каркасного дома – идеально ровная, для ее отделки можно использовать практически любые доступные покрытия. Для внешней отделки дачных домов обычно используют деревянные или пластиковые материалы:

  • вагонка
  • имитация бруса (бревна)
  • виниловый сайдинг

Зачастую, выполняя чистовую отделку фасада самостоятельно, владельцы дачных домов не обращают внимания на рекомендации специалистов и монтируют облицовку непосредственно к каркасу. Подобное решение вполне жизнеспособно, если дом эксплуатируется исключительно летом, но если пожить в таком доме зимой хотя бы неделю – под обшивкой начнет скапливаться конденсат, нанося двойной вред – разрушать древесину и увлажнять утеплитель.

Отделка сайдингом

Во избежание подобных последствий и чтобы изначально заложить возможность эксплуатации дома круглый год, фасад нужно делать вентилируемым. Для этого по всей поверхности каркаса прибивают бруски 30-40 мм толщиной, и уже на них кладут облицовку. Основной сложностью здесь является точная заливка фундамента, чтобы он не препятствовал проникновению воздуха в вентиляционный зазор. Внутреннюю отделку производят, как правило, гипсокартоном, ДВП или вагонкой.

Стены каркасных домов имеют идеальную структуру для утепления внутренних помещений, поэтому собрав стеновой пирог по всем правилам, вы получите теплый, уютный и комфортный дом.

Об идеальной наружной отделке читайте тут.

Лучшее видео:

karkasblog.ru

Каркасные стены своими руками: этапы возведения

В наше время при строительстве щитовых сооружений применяются исключительно современные качественные материалы. Поэтому такие здания отличаются поистине превосходными рабочими характеристиками. Популярность их, помимо всего прочего, объясняется еще и простотой возведения, а также дешевизной. О том, как сделать каркасные стены самостоятельно и поговорим далее в статье.

Закупаем необходимые материалы

Для сборки щитовых стен нужно будет подготовить:

Материал Назначение Параметры
Просушенный брус Стойки каркаса 150*50мм
Просушенный брус Нижняя обвязка 150*150мм
Панели ОСП Обшивка каркаса Толщина – 9 - 12мм
Вата минеральная Утепление стен Плиты толщиной 50мм
Бруски Обрешетка под вентиляционный слой 40 - 25мм
Пароизоляционный материл Защита теплоизолятора от влаги изнутри помещения Фольгированный
Гидроизоляционная пленка Защита ваты от влаги снаружи Полиэтилен
Сайдинг Чистовая обшивка стен Виниловый
Уголки, саморезы, гвозди Крепежные элементы



Заливаем фундамент под каркасные стены

Поставить каркасные стены можно на ленточный или столбчатый фундамент. Устройство особенно мощного основания они не требуют, так как отличаются небольшим весом. При возведении ленты фундамента в нее нужно залить металлические шпильки (с шагом в 1м). В последующем на них будет закреплена нижняя обвязка стен. Сверху фундамент обязательно гидроизолируется рубероидом. Как правильно сделать гидроизоляцию фундамента читайте здесь.

Устройство нижней обвязки

Начинают возведение каркасных стен с устройства нижней обвязки. Брус для этой цели нужно брать самый качественный, поскольку на него будет приходиться основная нагрузка.

Совет: Делая каркасные стены, максимум внимания нужно уделить вопросу продления срока службы материала. Весь брус каркаса обязательно стоит пропитать раствором железного купороса (10%).

Укладка нижней обвязки выполняется следующим образом:

  • Металлические шпильки, залитые в фундамент, обмазываются битумом и оборачиваются кусочками рубероида.
  • В брусе сверлятся отверстия под шпильки. По краям выбираются пазы для устройства крепления «в пол дерева».
  • Далее брус устанавливается на фундамент. В каждый угол вбивается по 4 гвоздя (150мм).
  • Если шпильки при возведении фундамента не заливались, выполняется дополнительное крепление бруса на анкера. При этом используются крепежи с шестигранными гайками и широкими шайбами.

Подробнее, как сделать нижнюю обвязку своими руками читайте здесь.

Установка стоек

Продолжают возводить каркасные стены установкой стоек. Своими руками проще всего их будет закрепить на стальные оцинкованные уголки. В первую очередь устанавливаются угловые элементы, далее – промежуточные. Для того, чтобы предотвратить расшатывание стоек до того, как будет смонтирована верхняя обвязка, их нужно укрепить временными укосинами. Расстояние между стойками обычно составляет около полуметра.

Монтаж верхней обвязки и укрепление стоек

Верхняя обвязка монтируется также с использованием стальных уголков. Перед креплением ее к стойкам, следует обязательно проверять их вертикальность. По углам брус верхней обвязки закрепляют «в пол дерева» с использованием четырех гвоздей. Далее приступают к монтажу постоянных укосин. Делают их из бруса меньшего сечения, чем стойки, и крепят с внутренней стороны дома. Каждая стойка должна быть подперта четырьмя короткими укосинами – двумя вверху и двумя внизу.

Монтаж утеплителя и обшивки

На следующем этапе между стойками устанавливаются плиты минеральной ваты. В местах расположения укосин утеплитель подрезается и вставляется под них.

Важно: Чтобы каркасные стены, возведенные своими руками, получились теплыми, устанавливать плиты минваты нужно враспор. Добиться этого можно, выбрав материал шириной чуть больше шага стоек.

Далее приступают к обшивке фасада плитами ОСВ. На них брусками крепится гидроизоляционная пленка. На получившуюся контробрешетку саморезами крепят сайдинг. После этого изнутри здания, также на бруски монтируют пароизолятор. Далее стены обшивают фанерой или гипсокартоном. На этом строительство каркасно-щитовых стен можно считать законченным.

Видео:

postroju-dom.ru
