Отвод воды от фундамента загородного дома своими руками

От целостности фундамента зависит сохранность и устойчивость всей конструкции жилого дома. Дожди, талый снег, близкое расположение грунтовых вод приводят к развитию плесени, влага разрушает структуру материала основания строения, что значительно сокращает сроки его эксплуатации. Поэтому отвод воды от фундамента дома становится необходимым мероприятием для сохранения его целостности, позволит свести к минимуму влияние влаги, становится гарантией долгого срока службы здания.

Дренажная система, особенности

Устранить проблемы, возникающие с повышенной влажностью участка, можно только подходя к проблеме комплексно. Для этого используется:

• Создание водосточной системы кровли для сбора жидкости, которая образуется вследствие осадков. Благодаря конструкции труб, поток воды направляется в ливневки, размещенные под выходом водосточного стояка.
• Для предохранения основания дома от влияния внешних вод у стен здания возводятся отмостки.
• Основную функцию отведения воды от фундамента строения выполняет правильно организованное дренирование почвы.

Устройство дренажа важно предусмотреть еще на стадии строительства здания. Система отведения воды требует выполнения следующих условий:

• Дренаж выполняется непрерывно по всему периметру здания.
• Глубина траншеи даст возможность удалить грунтовые воды при условии, если она будет находиться ниже линии фундамента.
• Устройство дренажной системы предполагает наклон в сторону основного коллектора для сбора воды, чтобы она поступала в него самотеком.
• Материалы для обустройства дренирования подбираются не поддающиеся коррозии, устойчивые к механическому воздействию. Учитывается также и уровень нагрузки, глубина заделки, степень увлажнения почвы.
• Для создания дренажной системы частного дома подойдут трубы из современных полимерных материалов. При минимальных нагрузках можно выбрать гладкие перфорированные дрены. На некоторых почвах потребуются гофрированные или двухслойные элементы с дополнительным покрытием из геотекстиля, обладающие повышенными характеристиками прочности и фильтрации.

Надежная и длительная работа конструкции зависит от правильного выбора фильтрационной основы, предотвращающей заиливание отверстий в дренах. Для грунта, содержащего песок предпочтительнее выбирать геотекстиль, для глинистых почв оптимально использовать кокосовые волокна.

Виды дренажа

Повышенная влажность почвы — главная причина быстрого разрушения фундамента. Поэтому важно удалить излишнюю влагу от дома на безопасное расстояние. Это также поможет уберечь грунт от промерзания, что негативно сказывается на состоянии не только основания, но и всего строения. Оптимальное решение — устройство системы дренажа, обеспечивающей устранение излишков влаги. Как отвести воду от фундамента посредством открытого или закрытого способа.

Открытый дренаж

Метод самый простой в исполнении, представляет собой траншею, расположенную на поверхности. Предпочтительнее вариант использовать, когда рельеф местности имеет естественный уклон. Это обеспечивает продуктивность оттока вод. Как сделать:

• вокруг здания выкапываются канавы, глубина каждой составляет минимум 60 см (иногда достигает метра), ширина 50 см;
• стены траншеи формируются под углом в 30°;
• дно должно располагаться под уклоном для обеспечения беспрепятственного стока воды в основной водозаборный канал;
• далее, укладываются дренажные лотки, их впоследствии закрывают решетками.

Вода, скапливаясь на дне, будет вытекать в основную дренажную канаву. Делают систему под наклоном к главной сточной траншее или коллектору.

К положительным сторонам такого решения проблемы можно отнести дешевизну и скорость выполнения работ. Существенный недостаток конструкции — засорение, поэтому чистить их приходится довольно часто. При снижении температурных показателей до минуса, жидкость замерзает, и данный метод перестает работать.

Закрытый дренаж

Закрытый вариант осушения предполагает прокладывание труб под землей. Такая конструкция применима для любых видов грунта и участков, это наиболее эффективный отвод грунтовых вод от фундамента строения. Ход работы:

• На расстоянии полутора метров по периметру здания выкапывается траншея. Ширина ее составляет половину метра, дно должно располагаться ниже линии фундамента минимум на 20 см.
• Следует учитывать наклон в сторону водосборного колодца. На каждый метр он составляет 1 см.
• Дно засыпается песком слоем в 5 см, утрамбовывается.
• На него укладывают полотно геотекстиля шириной 2 м, так, чтобы края заходили на стенки канавы. Это мера необходима, чтобы предотвратить заиливание системы, применение иных материалов не сможет обеспечить оптимальное предохранение конструкции.
• Для образования подушки для труб насыпают гравий толщиной в 5–10 см.
• Далее, укладывают дрены, предпочтительнее использовать готовые перфорированные изделия, они характеризуются высокой прочностью, в них уже присутствуют необходимые отверстия. При отсутствии специальных заводских труб, можно воспользоваться обычными пластиковыми, высверлив в них отверстия со всех сторон.
• Трубы засыпаются вначале мелким щебнем, следующий слой состоит из более крупного, общая толщина покрова составляет около 30–40 см.
• Полученный «пирог» закрывается остатками геотекстиля, сверху его засыпают песком на 5 см. Далее, вся конструкция прикрывается землей.

В местах загиба следует предусмотреть установку смотровых (ревизионных) колодцев. Таким образом, излишняя влага по трубам вытекает в водосборник под землей, что не допускает промерзания, позволяет устранить влияние грунтовых вод, расположенных близко от поверхности.

Система водораздела

Отвести сезонную воду от фундамента поможет создание водоразделов, с помощью ландшафтного моделирования. Этот способ хорош, когда на участке присутствует небольшой естественный уклон. Для этого необходимы инструменты:

• лопата;
• доска;
• уровень;
• тачка для перемещения грунта;
• грабли.

Рассчитываются основные размеры водораздела: определяется его форма, длина и ширина. Если требуется отделить большую территорию, проводится прямая черта, для небольшой площади ее делают дугообразной формы. Размещается система на расстоянии 4 м от строения. Чтобы вода стекала беспрепятственно, минимальный угол наклона должен составлять не менее 5°. Существует 2 версии организации водораздела:

• В первом случае на линии водораздела выкапывается канал, с наклоном в сторону главного водозабора. Его дно формируют выше основания главной дренажной траншеи, но на 20 см ниже уровня отмостки. Угол наклона вычисляют с помощью уровня. Затем, от отмостки требуется выкопать каналы-ориентиры, которые соединяются с отводным каналом, количество их зависит от площади участка. Далее, лишний грунт убирают по всей территории.
• При устройстве водораздела следующим методом слой грунта тоже снимается с уклоном по направлению от здания, а на границе укладывается насыпь. С другой стороны ее высоту снижают постепенно вплоть до планировочной высоты участка.

В итоге получается, что дом стоит на некотором возвышении, сделанный таким образом водораздел не дает талым водам поступать с верхнего уровня. А если еще немного потрудиться, то насыпной бруствер станет украшением ландшафта. Преимущество такой методики обеспечения гидрозащиты фундамента в том, что не требуется периодического обслуживания.

Снизить количество воды, проникающей в землю, можно, если дополнительно обустроить на площадке травяной газон. При условии корректной посадки сплетенные корни растений не дадут пропитаться влаге в почву более чем на 5 см.
Отведение почвенных и сезонных вод от дома, непременное условие, которое способно не допустить подтопления подвалов, обеспечить долговечность фундамента. Следовательно, продление функциональности всего жилого строения. Комплексное решение проблемы на стадии строительства поможет избежать дорогостоящего ремонта в последующем.

idachi.ru

Как отвести воду от дома правильно своими руками?

Георгий, Челябинск задаёт вопрос:

Доброго времени суток! Подскажите, пожалуйста, как отвести воду от дома. Недавно мы приобрели небольшой участок земли. Все бы хорошо, но как выяснилось по весне, в подполе дома скапливается большое количество воды при весеннем таянии снегов. Подполье для нас служит своеобразным овощехранилищем, в котором мы держим некоторые запасы урожая в зимний период (картофеля, морковки, свеклы и т.д.) Так вот этой весной урожай полностью погрузился в воду, и пришлось экстренно его спасать. Как сделать так, чтобы решить подобную проблему? Готов выслушать все возможные варианты для создания эффективной системы отведения воды с территории участка. Возможно ли что-то предпринять или справиться с высоким поднятием грунтовых вод не удастся? Буду весьма признателен за дельный совет.

Эксперт отвечает:

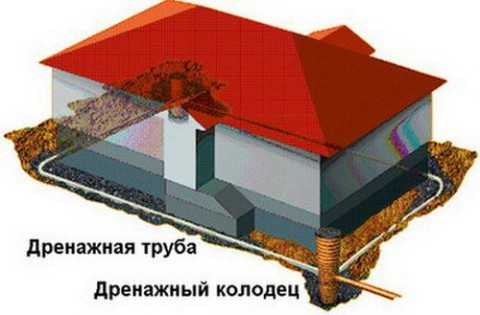

Схема дренажа фундамента дома.

Часто в период весеннего таяния снегов на пороге дома скапливается большое количество воды. Такую проблему нередко приходится преодолевать владельцам частного жилья и садовых домиков. Дабы последствия от этого явления не приняли чрезвычайный характер, важно своевременно соорудить дренажную систему участка.

Как отвести воду с дома правильно своими руками?

Система отвода воды предусматривает:

• отведение воды с кровли;
• дренажную систему на участке;
• защиту фундамента.

Отведение воды с кровли.

Устройства сливной системы крыши.

Первым делом обеспечивают водоотвод с кровельной конструкции. Для этого скаты оснащают желобами, по которым влага беспрепятственно спускается вниз, проходя через ливневые трубы. Внизу располагают дождеприемники, закрытые решетками (исключают попадание сора). Такие приямки сообщают с отводящей системой труб и бетонируют.

Отдельные дождеприемники, размещенные на разных участках, посредством тройников объединяют в общую магистраль. Относительно места сброса вод здесь нет ограничений. Таким местом может выступать как центральная канализация, так и протекающий мимо канал либо обыкновенная балка.

Создание дренажной системы участка.

Когда участок расположен в непосредственной близости с водоемом, низиной либо заболоченной местностью, то обязательным на нем является осуществление глубинного дренажа. Такой мерой возможно исключить проблему скопления поверхностных вод и избытка переувлажнения. Именно дренаж призван локализировать грунтовые воды. Воду при этом отводят в придорожные канавы или в колодцы канализации.

Выполнять дренаж на участке целесообразнее при первом проведении благоустроительных работ весной или осенью. В этот период намного легче определить, где собирается вода и куда следует ее отвести.

Идеальный вариант — сооружение дренажного колодца. Для его возведения выполняют существенный объем земельных работ. Заранее определяются с проектом системы дренажа. Колодец размещают или на участке, или за его границами. В глубину колодец устраивают не менее 2 м, в диаметре — 1,5 м. В колодец засыпают крупный щебень, камень, битый кирпич. Поверх него настилают геотекстиль и засыпают грунтом. Вода, попадающая в колодец, будет отфильтровываться в нижележащие слои грунта.

Защита фундамента предусматривает создание отмостки с установкой лотков по краям либо устройство водораздела.

1pokanalizacii.ru

виды и правила обустройства водоотводящих систем

Какой вред может принести дождевая вода и грунтовые воды? Отсутствие грамотно сконструированного водоотвода – это постоянное затопление подвала и помещений, расположенных ниже уровня земли, плесень и сырость на стенах, а главное – нарушение целостности фундамента, независимо от того, из какого материала он сделан: бетона, плит или камня. Даже в сравнительно сухом грунте при стабильных климатических условиях регулярный сезонный подъем уровня воды спровоцирует появление трещин в фундаменте, размывание породы и образование опасных пустот вокруг конструкции. Простейшие схемы дренажа вокруг дома можно реализовать своими руками, а для защиты зданий, построенных на сложных породах, лучше спланировать комплексную защиту с комбинацией нескольких типов отвода влаги.

Прежде чем планировать устройство отвода влаги, необходимо учесть все природные и рельефные факторы: проанализировать состав и насыщенность грунта влагой, учесть климатические особенности региона, изучить рельеф местности и ландшафтные особенности расположенных по соседству участков.

Схема одной ветки простого пристенного дренажа вокруг дома

Комплексная система дренажа вокруг дома выполняет такие функции:

• Корректирует уровень грунтовых вод в верхних слоях породы.

• Защищает от перенасыщения грунта влагой после осадков.

• Препятствует проникновению капиллярной влаги внутрь фундаментных плит.

• Осушает глинистую породу в непосредственной близости к конструкции.

• Защищает от затопления помещения внутри дома.

Осушение подвала и земли вокруг дома с помощью пристенного дренажа

Планирование устройства осушительных систем целесообразно выполнять одновременно с началом строительных работ. Одномоментная установка дренирующих веток пристенного дренажа и заливка фундамента дома сэкономит время и деньги: не придется выкапывать новые траншеи.

После завершения строительных работ приступают к отводу влаги с поверхности земли вокруг дома и устанавливают глубинные и поверхностные ветки на определенном удалении от строения: поверхностные каналы снизят нагрузку на глубинные и закрытые дрены, а траншейные дренирующие отводы стабилизируют насыщенность грунта влагой на всей площади участка.

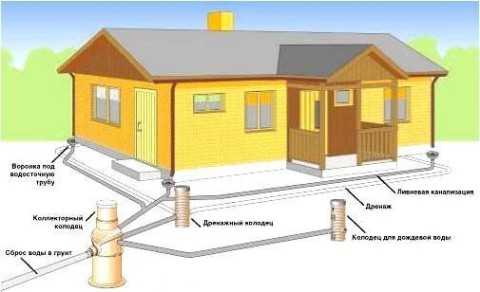

Комбинированная схема устройства дренажной сети вокруг частного дома предполагает монтаж нескольких типов дренирующих систем на разной, обусловленной характеристиками грунта, глубине.

Схема прокладки веток разной глубины и типа

Основные виды отводящих систем, которые обустраивают по периметру загородного дома:

1. Поверхностная сеть для осушения впадин и площадок в углублениях.
2. Линейная закрытая ветка.
3. Пристенный дренаж с одновременным отводом влаги от вертикальных поверхностей.
4. Пластовый отвод, защищающий плиты под фундаментом.

Поверхностная сеть для отвода дождевой воды ↑

Открытый дренаж вокруг дома – это несложная система, которую можно спроектировать и установить своими руками. Главная задача, которую решает неглубокий отвод – удаление влаги с поверхности грунта.

Поверхностный водоотвод вокруг дома

По периметру дома выкапывают траншеи на глубину до 50 см. Линии укладки лотков выбирают так, чтобы они повторяли траектории естественного течения воды после осадков.

Дренажные ветки соединяют с приемными резервуарами, или подключают к ливневой канализационной сети. Траншеи выкапывают под наклоном, чтобы обеспечить плавное течение. Стенки канав формируют под углом ко дну.

Система поверхностного дренирования участка вокруг дома

На дне обустраивают гравийную подушку, застилают траншею геотекстилем. Чтобы закрыть каналы, используют лотки из бетона или металла с декоративными решетками.

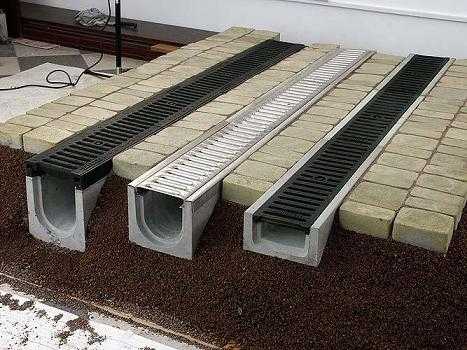

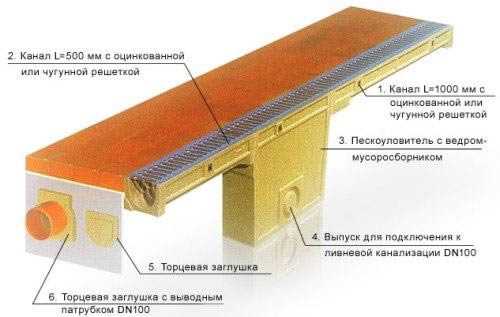

Готовые лотки: чистый участок и защита канав от засорения

Если ливневка не установлена, то сбор влаги организуют комбинацией линейной прокладки канав и точечных водосборных дренирующих колодцев.

Точечный дренаж целесообразно установить:

• Под водостоками.

• В углублениях, где постоянно застаивается вода.

• В низинных точках – для отвода стекающих вод.

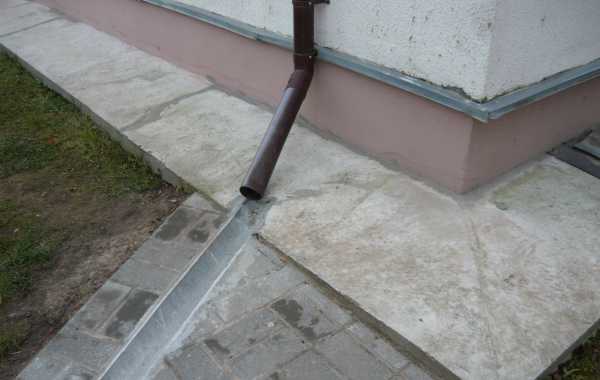

Точечный водоотвод под водосточными трубами

Поверхностный дренаж препятствует проникновению влаги с поверхности вглубь грунта вокруг фундамента.

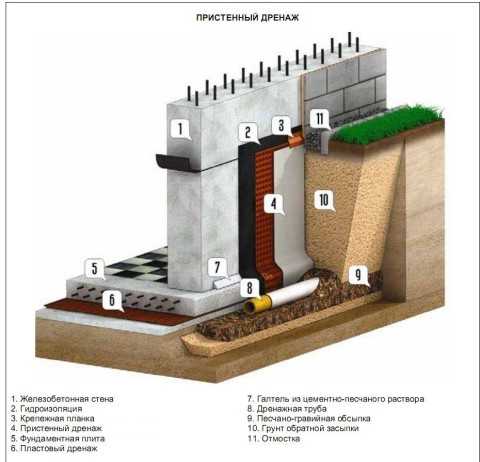

Пристенный дренаж по периметру фундамента ↑

Пристенный дренаж можно обустроить своими руками вокруг строящегося дома. Схема стандартного обустройства – это проведенный в траншее перфорированный трубопровод, соединенный в углах с ревизионными емкостями.

Схема прокладки дрен

Глубина дренажа вокруг дома определяется индивидуально и зависит от углубления фундамента. Главное правило установки – прокладка дрен должна быть сделана глубже нижней точки фундамента на 30 – 50 см. Укладка трубопровода выполняется на подсыпку: нижний слой – песок, верхний – гравий.

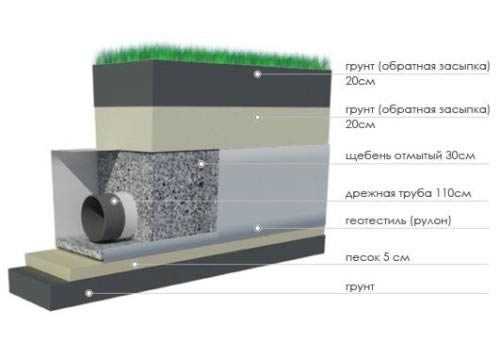

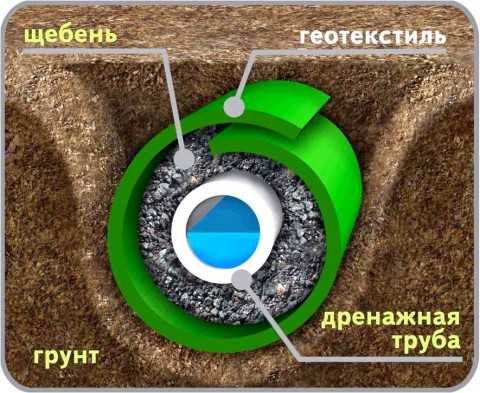

Правильный монтаж трубы

Для дополнительной защиты системы от загрязнения глиной под обсыпку укладывают специальное нетканое полотно на синтетической основе. Мелкие поры пропускают влагу, но задерживают более крупные твердые частицы.

Обязательные элементы: геотекстиль, перфорированная гибкая труба, щебень

Траншеи выкапывают с уклоном от начала к месту соединения. В точках изменения направления устанавливают соединительные колодцы. Резервуары используют для осмотра и промывки системы в случае засорения.

Технология обустройства пристенного дренажа адаптируется к особенностям каждого участка и погодным условиям местности.  В грунтах, перенасыщенных влагой, вязких породах, устройстве фундамента непосредственно над водоносным слоем, необходимо комбинировать линейный тип отвода с пластовым дренажом.

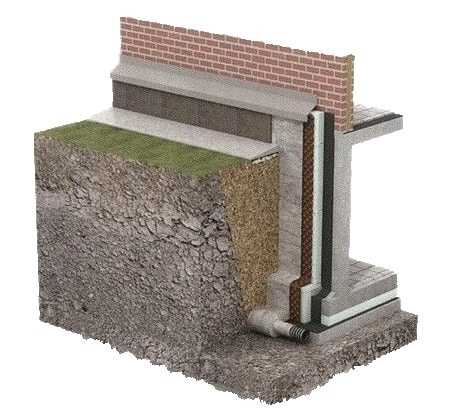

Комбинированный пристенный дренаж

В условиях вечной мерзлоты и работах в болотистых породах пристенный дренаж обязательно обустраивают в комплексе с вертикальной дренажной защитой и полной гидроизоляцией наружных и внутренних стен фундамента. Дополнительно проводят установку оборудования для защиты стоков от замерзания.

Защита наружных стен фундамента в сложных условиях и пластовый дренаж ↑

Чтобы дренаж вокруг фундамента дома надежно защищал стены от влаги, его целесообразно комбинировать с монтажом вертикального отвода по схеме на фото:

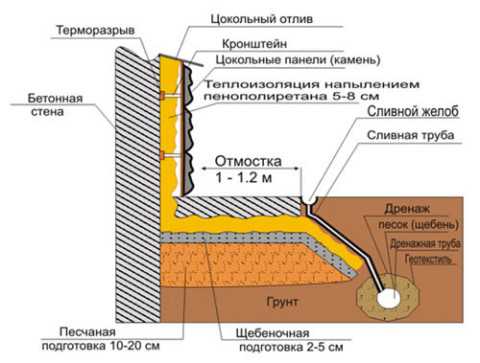

Защита стен фундамента и отвод влаги

Для дренирования вертикальных поверхностей применяют несколько типов материала, устанавливаемого послойно:

• Грунтовочные и обмазочные составы – создают базовый водонепроницаемый слой.

• Мембраны – влагонепроницаемые синтетические материалы, изолирующие поверхность стены от проникновения капиллярной и грунтовой влаги.

• Геотекстиль – укладывают в качестве верхнего слоя с заходом под насыпку в траншейной ветке.

Оптимальная комбинация защитных и водоотводящих систем

Чтобы минимизировать повреждения основания фундамента, перед началом заливки раствора или установки плит обустраивают пластовый дренаж с выводом оттока или формированием дренажного ствола.

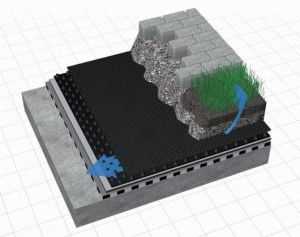

Отвод влаги под плитами основания

Игнорирование монтажа глубинной пластовой системы может привести к смещению плит, трещинам и деформациям. Обязательно устанавливают защиту при строительстве на плывунах – с подсыпкой и утрамбовкой плотной песчаной подушки.

Как самостоятельно сделать пристенный дренаж? Для реализации стандартной схемы необходимо подготовить:

• Текстиль для обмотки – рулонная геоткань понадобится для укладки на песок.

• Сыпучие материалы: песок, гравий или щебень крупной фракции.

• Трубы: можно приобрести специальные гофрированные гибкие шланги для дренажа, или сделать аналог из канализационной трубы для внешней укладки, просверлив по всей поверхности под углом отверстия диаметром до 1 см.

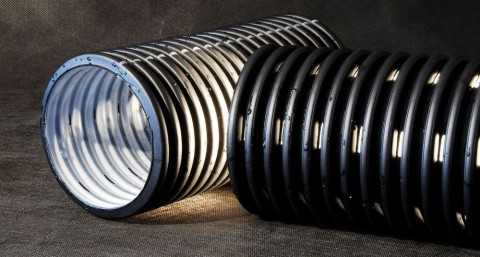

Специальные гибкие трубы с перфорацией

• Соединения для выбранной марки труб: манжеты, повороты, фитинги.

• По количеству углов подбирают ревизионные емкости: лучше купить готовые пластиковые резервуары или трубы с ребрами жесткости самого большого диаметра. Можно использовать кольца из бетона, или залить колодец самостоятельно по опалубке.

Готовые емкости с патрубками

• Инструменты для подготовительных земляных работ: уровень лазерный или строительный, нивелир, лопаты и кирки.

Если предусмотрена одновременная изоляция наружных стен фундамента, придется подготовить грунт (водостойкий), обмазку, мембрану в рулонах или специальные плиты.

Подготовительный этап: разметка и копка канав ↑

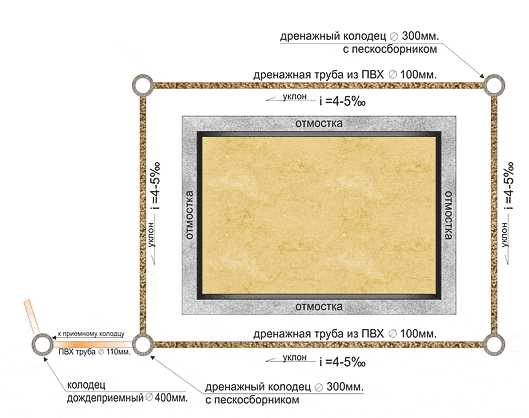

Схема: как правильно сделать своими руками разводку для дренажа вокруг дома

Процесс установки происходит гораздо быстрее, если котлован после заливки фундамента еще не засыпан. Если сделать дренаж вокруг дома правильно не удалось во время строительства, придется выкапывать по всему периметру траншеи на всю глубину конструкции.

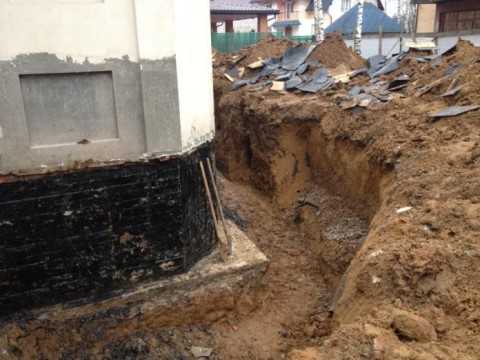

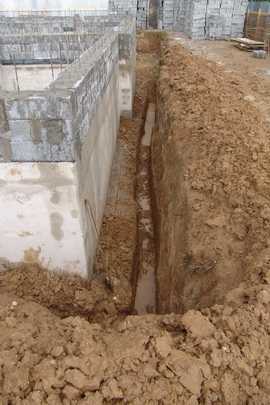

Траншея под прямую ветку

Глубина рва должна превышать высоту фундамента как минимум на 30 см, а лучше – на 50 см. Такое углубление необходимо, чтобы труба, уложенная на насыпную подушку, находилась ниже края плиты. Ширина траншеи не играет решающей роли, но для удобства проведения работ желательно сформировать ров шириной от 60 – 70 см. Грунт, извлеченный из канала, лучше отсыпать на внешней стороне траншеи – он понадобится для замка под отмостку.

Выкопав траншею, приступают к осмотру и подготовке дна и стенок. Основные требования:

• Дно необходимо утрамбовать до полностью ровного состояния.

Дно и стенки должны быть ровными

• Крупные валуны, торчащие из стенок и дна, необходимо извлечь – камни могут перекрыть течение влаги и деформировать трубы.

• Обязательно нужно проверить уровнем горизонтальный уклон – если наклон под трубу будет сформирован песчаной насыпкой, то дно траншеи необходимо максимально выровнять.

Расширения под колодцы

В углах выкапывают расширенные котлованы под ревизию. От одного из них, расположенного в самой низкой точке траншеи, прокапывают отвод к месту соединения дренажной трубы с приемником или водоемом.

Монтаж системы труб: пошаговое руководство ↑

Перед укладкой текстиля на дно вырытых траншей насыпают слой песка. Как сделать так, чтобы дренаж вокруг дома работал исправно? Плотно утрамбовать песчаную подушку до твердого состояния и сформировать правильный наклон. Уклон делают по направлению от начала траншеи к ревизионному резервуару.

Песчаная подсыпка

Чтобы не тратить время на расчеты угла наклона по сложным формулам, пользуются простым правилом: наклон дренажной трубы должен составлять не менее 1,5 – 2 см на один метр ветки. Длину прямого участка умножают на 2, в результате получают перепад высоты в сантиметрах между уровнем дна в начале и конце отрезка.

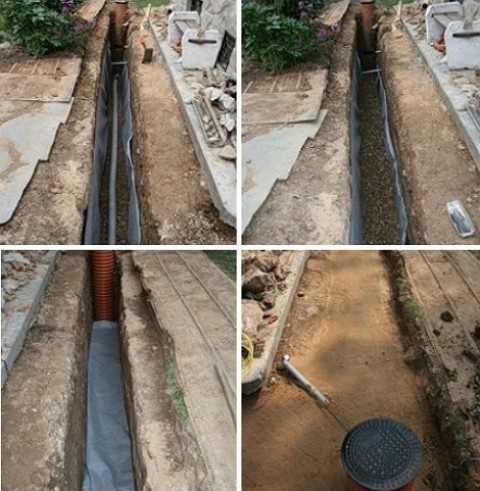

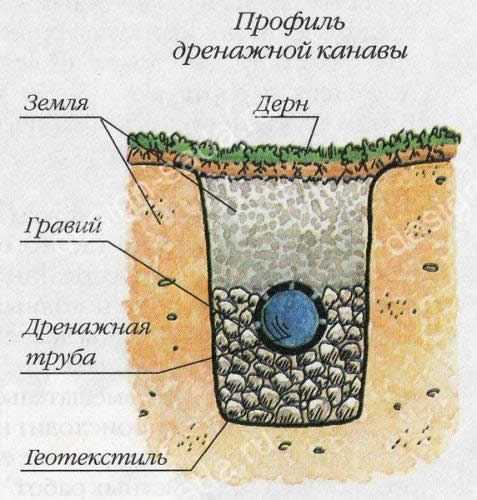

Укладка дренажных слоев и труб

Дальнейшая укладка выполняется в таком порядке:

1. На песчаную подушку укладывают полотно. Оставляют свободные края так, чтобы внахлест накрыть трубу и слой гравия вокруг нее. В стандартных условиях достаточно свободного края шириной до 60 см с обеих сторон.

Важно! Если выполняют изоляционные работы, то порядок изменяется: сначала крепят листы, а поверх влагозащиты устанавливают геотекстиль с заходом на песчаный слой.

2. На текстиль засыпают слой щебня. Толщина слоя до 30 – 35 см.

3. Укладывают трубы. Специальные дренажные изделия соединяют фитингами по диаметру. Если используют оранжевые канализационные трубы, то дополнительных соединителей на прямых участках не потребуется: на концах изделий есть раструбы с уплотнителями. Соединять трубы следует по направлению к потоку, вставляя свободный конец в раструб до упора и сразу выдвигая его в обратном направлении на 1 см. Зазор необходим, чтобы во время изменения температур соединение не потеряло герметичности.

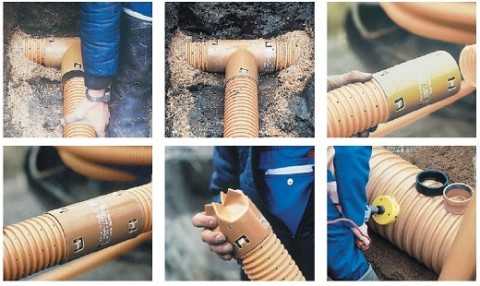

Соединение фитингами дренажных труб

4. Аккуратно заворачивают текстиль так, чтобы щебень равномерно покрыл весь внешний диаметр трубы.

Свободный край геотекстиля

5. Свободные края соединяют. Для фиксации используют липкую строительную ленту. Пользоваться хомутами или веревкой неудобно – придется приподнимать трубу с засыпкой, чтобы обмотать конструкцию.

Трубы, подведенные к углам здания, соединяют с ревизионными резервуарами. При выборе готовых колодцев необходимо просто соединить на уплотнитель подводящую трубу с патрубком ревизии. Если используются пластиковые емкости без подготовки, предварительно вырезают отверстия в местах входа труб, уплотняют соединения герметиком.

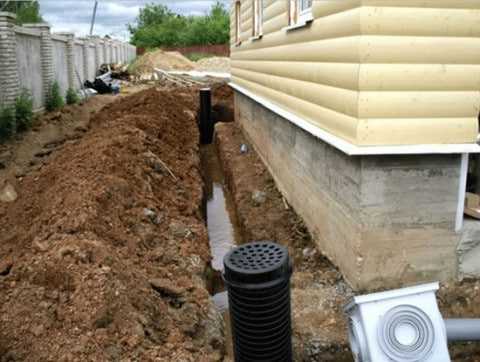

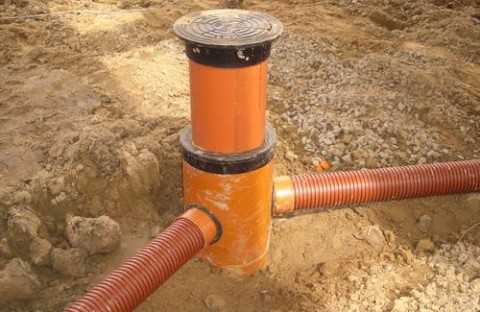

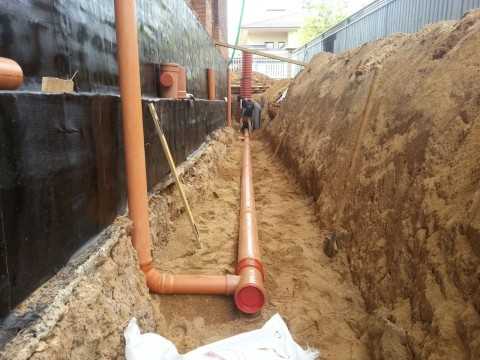

Соединенные с ревизией трубы

Последний этап монтажа – установка отвода. Сборный дренажный колодец обычно вкапывают в самом низком месте участка. Практикуют выведение дренажа:

• В общую ливневую магистраль.

• В приемник, установленный на участке.

• За пределы участка – в придорожный ров, водоем.

• На специально обустроенное дренажное поле.

Завершение работ: обратная засыпка и сооружение отмостки ↑

Когда смонтирована система дренажа вокруг дома, необходимо сделать глиняный замок с отмосткой. Извлеченную глину засыпают в траншею постепенно, тщательно утрамбовывая каждый слой. Верхний слой формируют с выступом по направлению к фундаменту. Полученный наклон отведет дождевую воду и влагу после таяния снега от фундамента. Ширина участка с наклоном должна составлять не менее 50 см.

Отмостка, выложенная плиткой, с вмонтированными поверхностными лотками и точечными приемниками

После создания глиняного замка укладывают декоративный слой: тротуарную плитку, выполняют заливку дорожки или просто засыпают отмостку галькой или речным камнем.

Самостоятельно проложить трубы в подготовленный котлован или траншею – несложно. Но для полной защиты фундамента, особенно на проблемных грунтах, необходимо планировать устройство отвода еще до начала заливки фундамента. Исправить ситуацию, если влага будет проникать в подвал через пол из основания фундамента – практически невозможно. Оптимальное решение – доверить обустройство водоотвода участка и дома профессионалам.

stroy-aqua.com

способы защиты фундамента от ливневых и грунтовых вод

Защитить здание от негативного воздействия избыточной влаги призваны дренажная и гидроизоляционная системы фундамента. Грамотно спроектированная и хорошо собранная система обеспечит отвод воды от дома и предотвратит повреждения постройки, вызванные высокой влажностью, чреватой образованием инея, обмерзлости, подтоплением погребов, отсыреванием пола первых этажей, образованием наледей, плесени и луж вблизи здания.

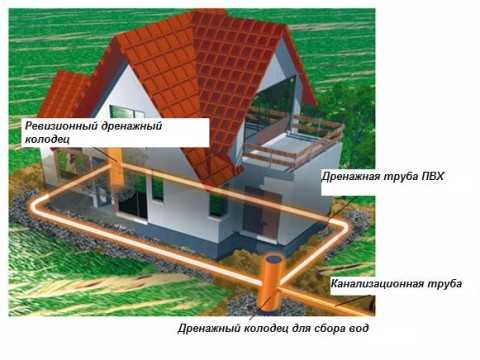

Схема дренажной системы.

Дренажная система защитит фундамент от воды

При выполнении монтажа дренажной системы фундамента используется материал, хорошо пропускающий влагу (зачастую это щебень). В него укладываются специальные дренажные трубы. Для облегчения монтажных работ иногда в единую траншею укладываются трубы системы дренажа и ливневой канализации.

При этом всегда соблюдается условие: верхний край труб располагается ниже подошвы фундамента.

Одной из важных составляющих гидроизоляции является отмостка. Она опоясывает фундамент по всему периметру. Главным качеством отмостки является правильная ширина, отсутствие трещин и правильный угол уклона.

Защита фундамента дома от талых и ливневых вод

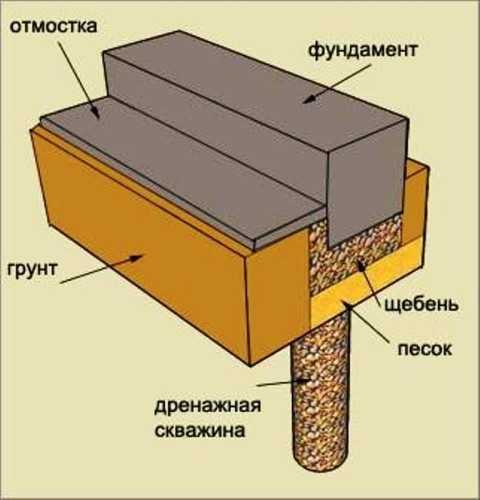

Схема дренажного узла.

Как правило, отмостка предназначена для защиты фундамента от талых и дождевых вод. Отвод воды иногда выполняют и посредством поверхностных дренажных лотков по краю отмостки. Но эффективность применения поверхностных лотков довольно сомнительна, особенно в весенний период, когда течение талой воды устремляется по мерзлой земле, как по настилу, и лотки быстро забиваются. А ночью, при понижении температуры, вода замерзает и к утру лотки практически выходят из строя. Использование дренажных лотков более целесообразно в летний период, когда ливневые воды попадают с газонов в поверхностную дренажную систему.

Отвести талую и ливневую воды от фундамента можно и более дешевым и эффективным способом, с помощью моделирования ландшафта и создания водоразделов.

В этом случае для работы потребуется:

• лопата;
• грабли;
• тачка.

Вначале необходимо определить форму, ширину и глубину водораздела. Прямая граница водораздела обычно выполняется на больших площадях, где могут расположиться большой коттедж, автомобильная площадка, барбекю или патио и еще найдется место для лужайки.

Схема устройства дренажной системы.

При наличии дизайнерской жилки можно создавать грациозные террасы с наклоном от сооружений в 3-5%, пандусы, лесенки, ажурные мостики, красивые ручейки и т.д., не забывая о том, что главной задачей такого ландшафтного дизайна является отвод воды от здания, ее сбор в общий желоб и вывод с участка.

Относительно небольшие дома обводятся дугообразным водоразделом в 3-4 метрах от фундамента. Здесь вода выводится ручьем в дренажный колодец или ближайший кювет. Чтобы вода шла самотеком, глубина таких водоразделов не должна превышать уровень отмостки, а находиться на 20 см ниже ее уровня, но выше дна кювета. Сделав разметки водораздела, можно приступать непосредственно к процессу его создания. Известны два способа его возведения.

Способы создания водоразделов

Первый вариант предусматривает выкапывание канала по дну будущего водораздела с уклоном этого канала в сторону расположения кювета. Для работы необходимо запастись доской и уровнем для определения уклона. Затем от отмостки прокапывается несколько каналов, ведущих к первому, — они выступают в роли маяков. И в итоге между каналами-маяками снимается грунт.

Второй способ создания водораздела заключается в следующем: ко дну водораздела с уклоном от отмостки снимается грунт, тем самым обеспечивая сток воды. Затем этот грунт складывается в виде широкого бруствера за водоразделом, создавая уклон фунта от дома. Максимальная высота бруствера выполняется в проекции дома, а по его бокам она снижается и приближается к нулевой отметке — все зависит от количества грунта. Самая главная задача в этом процессе — добиться оттока воды не только по водоразделу, но и на участке в прямом направлении к жилищу с «верхней террасы». После проделанной работы дом окажется на небольшом возвышении и талая вода, а также дождевые потоки будут направляться от фундамента дома.

Схема дренажа участка.

Не лишними будут и меры по снижению проникновения воды в грунт в водораздельной зоне, поскольку прошедшие в землю ливневые воды приобретут статус «верховодки» и могут способствовать подвижке плывунов.

В данном случае самым простым, дешевым и многократно опробованным способом является создание газона. Следует отметить, что дождевая вода на природном лугу достаточно легко проникает в грунт, в то время как хороший взрослый газон направляет воду по уклону, вследствие чего водой пропитывается лишь 2-3 см верхнего слоя земли. Подобный защитный эффект газона обусловлен наличием плотного волокнистого мата, который образуют более-менее одинаковые по форме и размеру травы (травосмесь может содержать до 6 разных сортов). Это красивое природное покрытие не позволит проникать воде вглубь грунта при правильном сооружении газонов.

Защита фундамента от грунтовых вод

Как известно, фундамент любой постройки может подвергаться неблагоприятному воздействию грунтовых вод. Их негативное влияние обусловлено наличием в составе грунтовой воды компонентов, обладающих разрушающими свойствами для фундаментов. Использование внешней гидроизоляции и сооружение опорных стенок не дают 100-процентной гарантии защиты фундамента здания, особенно если он выполнен из блоков ФБС.

Для защиты фундамента от проникновения грунтовых вод обычно с целью оценки их уровня бурятся несколько скважин или сразу копаются котлованы по углам здания под инспекционные колодцы. Помимо изучения состава грунтов, измеряются уровни и перепады высот на необходимом участке. Для установления самой низкой точки учитывается наличие за участком ручьев и оврагов.

Глубиной заложения дренажа является глубина промерзания грунта, при расположении данной системы выше необходимого уровня она обязательно утепляется. На современных дачных и коттеджных участках для сохранения ландшафтного дизайна обычно выполняется закрытый дренаж, который прокладывается с небольшим уклоном. По периметру наружных сторон фундамента сооружения располагаются контурные дренажные системы. Устройство дренажа строится из нескольких слоев: песок, гранитный щебень, затем укладываются перфорированные дренажные трубы, снова слой щебня, песка, и все укрывается геотканью. Снаружи система засыпается землей и дерном. Важно соблюдать последовательность слоев. Выкладываемый на дне траншеи слой из песка и щебня выступает в качестве амортизатора.

Схема монтажа дренажной трубы.

Стоит отметить, что очень важным условием успешного строительства является планирование всех работ и правильная последовательность их выполнения. Ведь когда в процессе участвует несколько компаний, к примеру, одна делает бассейн, вторая дренаж, а третья строит дом, то постоянный проезд грузового транспорта и сама стройка приводит к нарушению состояния почвы. Поэтому вмешательство в подземную среду должно быть хорошо продуманным и минимальным. Так, вместе с дренажными работами можно выполнить монтаж инженерных сетей, проложить кабель для уличного светильника, оборудовать автономную канализацию, скважины.

При строительстве глубинного дренажного водоотвода, основным назначением которого является предотвращение подтопления фундамента и подвальных помещений, уровень грунтовой воды всегда отводится ниже основания фундамента минимум на 0,5 м. В зависимости от предполагаемой нагрузки, гидравлическим расчетом определяется диаметр трубы. Наиболее распространены в применении дренажные трубы диаметром 200, 150, 110 и 63 мм. Дренажные трубы оборачиваются геотекстилем, геотканью или кокосовым волокном, чтобы избежать засорения отверстий. Если этого не сделать, то отверстия могут быстро забиться и дренажная система будет нуждаться в очистке.

В продаже имеются дренажные трубы в бухтах по 50 м. Соединяются они посредством фитингов. Срок эксплуатации дренажных труб довольно длительный, под землей они могут функционировать до 50 лет.

С целью наблюдения за состоянием дренажных линий и возможности их очистки монтируются специальные смотровые пластиковые колодцы с ребрами жесткости.

Вся система дренажных труб сводится в единый коллектор — инспекционный колодец, откуда грунтовая вода самотеком уходит в дренажный ручей или колодец. В некоторых случаях для удаления воды используется дренажный насос.

При устройстве дренажной системы важно учитывать и тот факт, что использование известкового щебня является крайне нецелесообразным, по той причине, что он забивает отверстия в трубах. Наиболее оптимальным вариантом использования считается гранитный щебень, наличие которого исключит возникновение подобных проблем.

Еще одним немаловажным нюансом является правильный выбор фильтра для разных типов почв. Так, в супесчаных, песчаных, земляных и торфяных почвах специалисты используют фильтры из геотекстиля и геоткани, а в глинистую почву и суглинки дренажные трубы укладывают с фильтром, изготовленным из кокосового волокна.

1pokanalizacii.ru

защищаем жилище от избытка влаги

Вода не только точит камень – она способна размыть фундамент, лежащий в основе здания, стать причиной отсыревшего подвала или цокольного этажа, привести к появлению сырости и плесени в жилых комнатах, перекашиванию и разбуханию дверей и окон, появлению наледи на придомовых дорожках. Однако целого комплекса проблем, снижающих качество жизни человека, можно избежать еще на начальном этапе проектирования постройки. А нужно лишь обеспечить качественный отвод воды от фундамента дома, тем самым защитив себя от дополнительных затрат в будущем.

Перед тем как приступить к строительству, участок подвергают ряду преобразований – в том числе, выравниванию почвы. Однако со временем прежний рельеф восстанавливается, а виной тому являются обильные осадки, промерзание и оттаивание почвы, поднятие уровня подземных вод и другие факторы, связанные с излишками влаги. Затормозить данный процесс и защитить свой дом от губительного воздействия воды помогут специальные системы, речь о которых пойдет ниже.

Отмостка

Придомовая отмостка

Если среднее количество осадков, выпадаемых на территории участка в течение года, некритично, защитить фундамент поможет отмостка. Она может быть как классической бетонной, так и оборудованной накопительными элементами. В любом случае, такая мера позволит отвести талые и ливневые воды на некоторое расстояние от подножия дома. А на какое именно – зависит от выбранной ширины.

Основные качества хорошей отмостки:

• она должна быть на 25-30 см шире выступа крыши;
• ее необходимо залить вокруг всего здания;
• следует предусмотреть небольшой уклон (до 5 градусов), благодаря которому вода будет сливаться в противоположную от здания сторону;
• отмостка должна состоять из подстилки (щебенка и гравий) и бетонного покрытия.

Водосточная система

Еще одним распространенным способом оградить фундамент от излишка влаги является установка надежной водосточной системы. Ее отсутствие приводит к тому, что дождевые потоки устремляются к основанию дома, увлажняя стены и подмывая его фундамент. В результате хозяин дома получает заплесневелые стены и гниение деревянных элементов.

Монтаж водоотводной системы, состоящей из желобов и труб, позволит по максимуму обезопасить свое жилище от воды, стекающей сверху. Главный секрет – отвести воду как можно дальше от подножия дома. Вариантов при этом несколько:

Водосток у дома

• дренажный колодец;
• канавы;
• общественная или частная канализация;
• накопительный коллектор;
• специальные емкости для дальнейшего полива огорода.

Существует и «декоративный» способ защитить фундамент от верховодки — высаживание газона. Достаточно высокая и густая растительность с мощной корневой системой позволит задержать и перенаправить потоки воды. Однако следует помнить, что это не самый действенный способ уберечь дом от губительного воздействия влаги.

Система вертикальных скважин

Еще один способ борьбы с верховодкой – бурение вертикальных скважин. Для этого в грунте необходимо высверлить шурф (колодец глубиной до 5 м) и вставить в него рейку, обёрнутую в геотекстиль (специальный материал, широко используемый при строительстве).

В рейку следует насыпать гравий, горловину колодца укрыть щебёнкой и геотканью, а затем замаскировать всю конструкцию куском дерна. Несколько таких скважин, выкопанных в наиболее проблемных зонах участка, позволят снизить уровень грунтовых вод, а также своевременно осушать глубокие лужи.

Горизонтальная дренажная система

Создание дренажной системы требует определенных финансовых вложений и затрат времени, но отличается высокой эффективностью в борьбе с подземными водами. Это сложная инженерная задача, в рамках которой необходимо учитывать особенности участка, угол наклона и предполагаемую нагрузку.

Горизонтальный тип дренажа

От последнего фактора зависит выбор материала, из которого будет выполнена система. Это может быть пластик (при невысокой степени нагрузки) и сверхнадежный бетон. Рекомендуется также использовать чугунные решетки, способные надежно защитить дренажную конструкцию от деформаций.

Разновидности дренажа

Существует несколько разновидностей дренажа, у каждого из которых есть свои преимущества.

1. Открытый способ. Он подразумевает под собой выкапывание канавы по периметру участка. Оптимальная глубина – метр, ширина – 0,5 м. Угол наклона стен канавы – 30 градусов. Это достаточно дешевый и эффективный, но не слишком эстетичный способ. Впрочем, внешний вид канавы можно облагородить, если высадить вокруг нее водолюбивые растения.
2. Закрытый способ. Включает выкапывание тридцатисантиметровых траншей на глубине 1,5 м. Их дно «устилают» слоем из утрамбованного песка и щебенки, поверх которого укладывают трубы, направленные в сторону колодца или водостока. Затем трубы оборачивают геотекстелем, а сверху накладывают куски дерна.

Комбинация вертикали и горизонтали

В ситуациях, когда строительство планируется вести на переувлажнённых участках с высоким уровнем грунтовых вод, обычные способы отвода воды от фундамента дома не помогут. И здесь на помощь приходит комбинация вертикальной и горизонтальной дренажных систем. Она состоит из прокладывания подземных траншей и бурения скважин. Использование геотекстиля при этом – обязательный элемент технологии.

Не лишним будет подстраховаться путем установки хорошего водостока и создания системы арыков. Главное – сделать так, чтобы обилие воды находило как можно больше путей выхода и не скапливалось под фундаментом дома.

Качество, прежде всего

Требования, предъявляемые к дренажным системам, следующие:

1. Непрерывность: подразумевает бесперебойный отвод воды от основания дома.
2. Оптимальная глубина пролегания: траншея должна находиться ниже фундамента.
3. Надежность: все элементы системы должны быть выполнены из качественных материалов, способных выдержать давление почвы.
4. Самотек: трубы необходимо расположить под определенным углом.
5. Долговечность: элементы системы должны обладать антикоррозийными свойствами.

Гидроизоляция

Отличным барьером, препятствующим проникновению влаги в стены дома, является гидроизоляция. Ее целесообразно делать, когда уровень грунтовых вод (УГВ) находится в менее чем 1 м от нижней точки фундамента. Вариантов при этом множество:

1. Обмазывание фундамента битумной мастикой: самый экономичный, но при этом ненадежный способ. Такая гидроизоляция может быть серьезно повреждена уже при обратной засыпке котлована.

   Устройство гидроизоляции

2. Цементирование: еще один простой, недорогой и достаточно надежный вариант защиты от влаги.
3. Использование геотекстиля: современный и надёжный способ. Кроме того, он позволит усилить грунт и увеличить прочность бетона. Использование российской геоткани существенно удешевит технологию.
4. Установка кирпичной стенки: затратный, но проверенный на практике вариант.
5. Применение рулонных материалов, включая рубероид.
6. Нанесение напыляемой гидроизоляции – весьма надежная технология, которая позволяет идеально повторить рельеф фундамента. Используемый при этом специальный состав стоит недешево, поэтому чаще всего этот способ практикуют при гидроизоляции фундамента сложных форм.
7. Использование смеси различных материалов – кварцевого песка, цемента и проч. Сильно бьет по карману, но отличается отменной надежностью.

Внимание: если УГВ находится в пределах 1,5 м от фундамента и ниже, гидроизоляция необязательна.

Право выбора остается за вами

Решение проблемы отвода воды от фундамента дома – обязательный этап строительства. Если пренебречь им, дом ожидает ряд неприятных последствий, от деформации фундамента до появления плесени на стенах.

Существует несколько способов защитить жилище от излишка влаги. Среди них – обустройство отмостки, монтаж водосточной системы, бурение вертикальных скважин, создание подземной дренажной системы, а также прокладка гидроизоляции. В качестве дополнительной меры можно прибегнуть к высадке газона под определённым уклоном.

Перед тем, как выбрать тот или иной вид отвода воды, необходимо учесть ряд факторов:

• уровень грунтовых вод под участком;
• степень увлажненности почвы;
• среднегодовое количество выпадаемых осадков;
• особенности рельефа участка и его размеры.

В любом случае, выбранный способ должен гарантировать быстрый и надежный отвод воды, отличаться долговечностью и соответствовать бюджету.

nafundamente.ru

Как отвести воду с участка и куда

Мало где сейчас можно найти ровную почву. Особенно эта проблема касается дачного участка. Ведь при неровной поверхности земли вода после дождя образует лужи, которые могут не только погубить весь ваш урожай, но и привести к отсыреванию фундамента построек. Так что первым делом при постройке дачи следует продумать, куда отводить воду с участка. Еще в далекие времена наши предки прекрасно понимали, что воду нужно отводить как можно дальше от своего жилья, чтобы оно стояло долго.

Устройство дренажа на участке своими руками.

Лишняя вода приносит очень много проблем, как на участке, так и в самом доме. На участке из-за из избытка воды не приживаются растения и деревья, которые не любят много воды. А в доме первым делом конечно же страдают фундамент и нижние помещения, такие как подвалы, потому что в них образуется плесень и грибок, которые потом оказываются в самом доме.

Дренаж на дачном участке

Самым надежным решением проблемы станет качественный дренаж. Но перед тем, как его делать, необходимо точно установить все причины появления застоя воды на участке. Для дачного участка есть несколько методов, как отвести воду с участка. Дренажными системами являются трубы, которые связаны между собой и прекрасно отводят лишнюю влагу с поверхности почвы.

Дренажные работы лучше начинать делать либо осенью, в самый период дождей, либо ранней весной, когда тает снег. Тогда очень легко заметить, в каких местах собирается вода и куда лучше ее отводить. При хорошем исходе такую работу следует доверять профессионалам, которые точно сделают все качественно и быстро. Но если ваш участок небольших размеров, то можно попробовать и самому.

Устройство дренажа.

Сначала лучше всего нарисовать план работы, чтобы наглядно было видно, где вода стоит и куда ее отводить. Водоприемником лучше всего послужит естественное место, такое как река, ручей или овраг. Туда будет уходить вода с осушаемой территории. Обычно у дренажа несколько задач. Это и отвод воды после таяния снега, чтобы можно было нормально ходить по участку уже в этот период, и понижение уровня грунтовых вод и, конечно же, убрать воду после длительных осадков. Используются несколько видов дренажа. Первый — это открыто отводить воду с участка, например, в канаву. Второй метод — это отвести по трубе, его еще называют закрытым. И третий метод — засыпать воды таким материалом как гравий, кирпич битый, хворост.

Вывести воду с участка через канавы самый простой вариант и самый дешевый. Для него выкапываются по периметру территории открытые канавы в глубину 0,6-0,7 метров и в ширину 0,5 метра, при этом стенки их находятся под наклоном в 30 градусов. Вода из них уходит в общую канаву. У такого метода свои плюсы. Он отводит ту воду, которая появляется во время осадков и во время таяния снега, перехватывая ее. Но стоит отметить, что такой метод не добавляет красоты вашей территории, потому что она будет вся перекопана. Конечно, можно и закрыть эти канавы, для этого их нужно засыпать песком или мелким щебнем. Но стоит признать, что этот метод не самый эффективный.

Схема отвода воды с участка.

Для того чтобы вывести воду через закрытые трубы, необходимо траншеи проложить, которые будут по глубине 0,7-1,5 метра и по ширине 0,25-0,4 метра. Выкопать их нужно с уклоном в сторону колодца или естественного водостока. Дно нужно засыпать песком или щебнем сантиметров на 15. И уже сверху на это и укладывают трубы для дренажа. И снова засыпают траншею песком и щебнем, чтобы труба как бы была внутри этого слоя. Ну и конечно, сверху все необходимо засыпать грунтом. Обычно такой вид отвода воды выполняют в виде елочки, когда со всех боковых сторон вода идет в основную трубу и уже по ней выводится в колодец или куда-нибудь еще. Это самый надежный метод для того, чтобы убрать воду, так как трубы очень долговечны. В этом качестве большой плюс именно этого метода перед остальными.

В засыпном методе, чтобы вывести воду, на дно траншеи укладывают хворост, ветки деревьев и камни, и все это на 20-25 см.

Вернуться к оглавлению

Правила дренажа

Схема дренажной системы.

Но у всех видов дренажа есть свои общие правила. Например, после любого метода отвода воды по этой территории нельзя ездить на транспорте. Если же это очень необходимо, то лучше наложить деревянные доски, но потом почву все равно надо разрыхлить.

Есть еще такой вид дренажа, который называется ливневой канализацией. Это когда на трубах под крышей устанавливаются водостоки и по ним собирается стекающая с крыш вода. А потом уже вода попадает по трубам в канаву, в овраг или в другой водосток.

Есть еще один метод, он относительно новый, поэтому еще не так часто используемый, но достаточно эффективный по своей работе. Это дренажные скважины, которые хорошо удаляют верхнюю воду. Сверлится скважина с помощью бура глубиной на 2-4 метра и вставляется дренажная труба, которая засыпается до верха щебнем и накрывается пленкой, а сверху еще присыпается землей. Такую скважину сложно заметить, но она будет стоять долгое время и обеспечит отвод вод, которые разрушают фундамент постройки.

Для присмотром за работой дренажной системы и очистки таких труб нужно заранее подумать о создании смотровых колодцев. В основном чаще всего для этого используют уже готовые.

1landscapedesign.ru
