Как подключить светодиодные лампы для дома – Устройство, схема подключения светодиодного светильника

Заходя в любое производственное помещение, учебное заведение или даже некоторые квартиры, можно увидеть люминесцентные светильники. Они по праву завоевали репутацию лучших приборов освещения прошлых лет. Но время идет, и уже сейчас многие стараются заменить световые приборы на более высокотехнологичные, долговечные и энергосберегающие – светодиодные лампы.  И все же, как установить освещение на кристаллах на 220 вольт вместо ЛДС?

Для некоторых такая замена не представляет ничего сложного, но основная масса людей не представляет, как можно подключить светодиодную лампу взамен люминесцентной. Им проще и надежней поменять светильник целиком, и единственное, что их останавливает – это высокая стоимость такого устройства.

А ведь при затрате минимума усилий люминесцентный прибор очень быстро превращается в светодиодный светильник. Нужно лишь понять, как это сделать.

Подключение светодиодной лампы Т8

Самым распространенным корпусом люминесцентных ламп является Т8, обычная и привычная для всех ЛДС. Для большего удобства замены светодиоды выпускаются в том числе и в подобных корпусах. Особенность диодных трубок заключается в том, что для их работы не требуется пускорегулирующий аппарат, все, что нужно, уже встроено в саму светодиодную лампу.

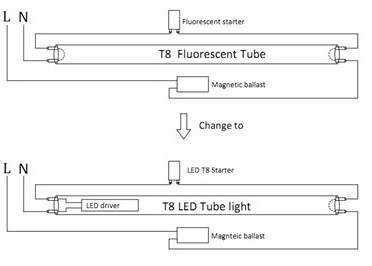

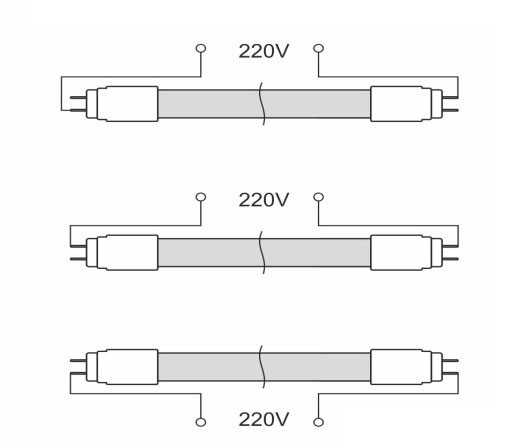

Схема подключения светодиодной трубки

Для того чтобы модернизировать люминесцентный светильник, требуется лишь исключить из схемы стартер и дроссель и изменить подачу напряжения на лампы. Если электричество на ЛДС поступает по принципу «контактный штырь – фаза, контактный штырь – ноль» с каждой стороны, то светодиодные трубки подключаются «фаза на одну сторону лампы, ноль на другую». При этом не имеет значения, на какой из штырьков цоколя будет подходить провод, т. к. каждая сторона закорочена внутри осветительного прибора.

Существование светодиодных светильников, которые нужно подключать лишь с одной стороны (один штырь цоколя – фаза, другой – ноль), также имеет место. Такие лампы сейчас уже отсутствуют в свободной продаже, т. к. производятся они в Украине, но встретить их все-таки возможно. На таком световом приборе указана сторона подключения.

Если замена люминесцентных ламп происходит в арендованном офисе, и нет уверенности, что не придется со временем переехать в другой, демонтировать дроссели и стартеры будет неправильно. Лучше их просто отключить с возможностью восстановления до исходного состояния. Тогда при необходимости можно вернуть на место люминесцентные лампы, а светодиодные забрать с собой.

Преимущества светодиодов

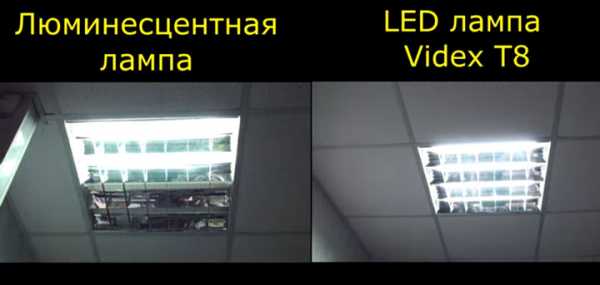

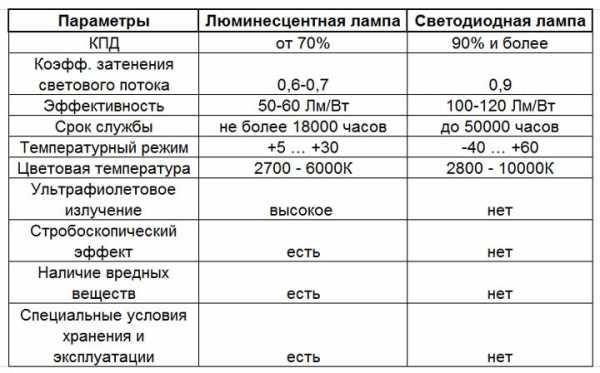

Люминесцентные светильники потребляют большее количество электроэнергии за счет потерь, связанных с работой пускорегулирующего аппарата. А если установлен более старый образец, работающий посредством электромагнитного балласта, энергопотребление возрастает еще на 20–25%.

Светодиодной трубке не требуется стартера, балласта или ЭПРА. К тому же такой осветительный прибор не содержит опасных тяжелых металлов (таких, как ртуть), а потому не требует особой утилизации, в отличие от люминесцентных.

Также у световых приборов на кристаллах отсутствует мерцание и гудение, что более положительно сказывается на состоянии организма, как физическом, так и психическом. Да и долговечность службы люминесцентных ламп всего около 6 000 часов против 50 000 у светодиодной.

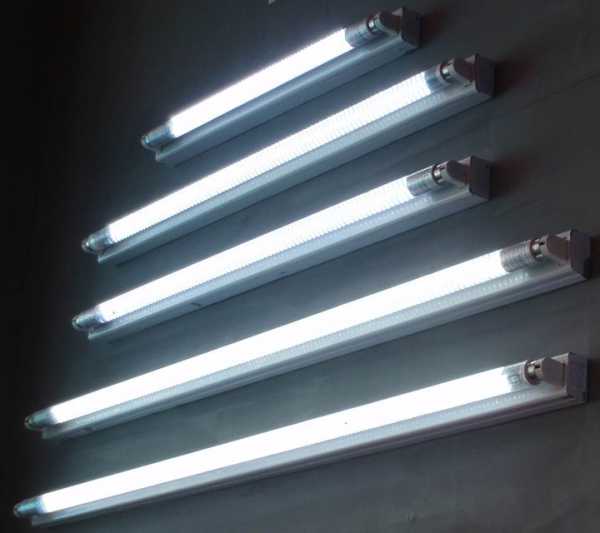

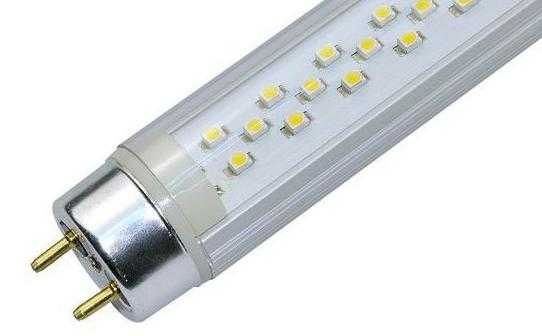

Светодиодная трубка Т8

Технические преимущества

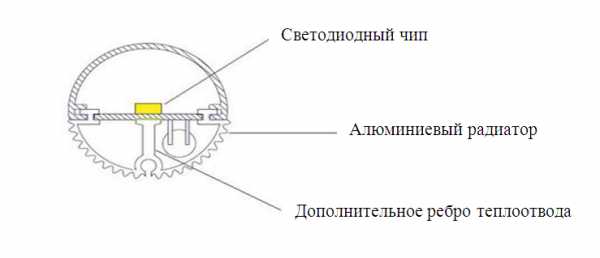

Основной особенностью, обеспечивающей большой срок службы светодиодной лампы на 220 вольт, можно назвать грамотно продуманное отведение тепла от световых элементов. Основной радиатор, обеспечивающий теплоотведение, дублирует дополнительное приспособление в виде продольной пластины по всей длине трубки. В результате чего оборудование не перегревается, а значит, дольше не выходит из строя.

К тому же есть и третья точка теплоотведения – это двухсторонняя печатная плата, изготовленная из особого стеклотекстолита с повышенной плотностью.

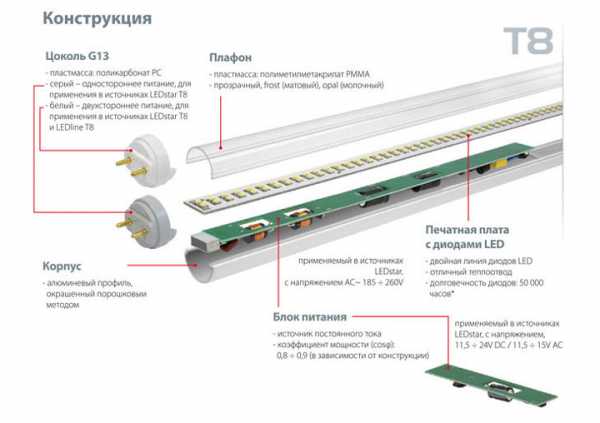

Строение светодиодной трубки

Особенности платы

Удивительно, но контакты на плате диодной лампы не паяные. Монтаж производится с помощью инновационных контактных соединений, которые позолочены с целью повышения надежности и увеличения срока службы.

Драйвер выполнен на основе микросхем, минимизирующих габариты и позволяющих обойтись без таких деталей, как высоковольтный электролитический конденсатор. В результате данных инноваций улучшается работа светового прибора, снижаются до нуля скачки напряжения, в частности и при подаче его на лампу, а также не имеется электрических помех.

Стабилизирующее устройство смонтировано с использованием ШИМ (широтно-импульсный модулятор), который поддерживает необходимое напряжение на светодиодах при разнице этих показателей от 175 вольт до 275 вольт.

Максимально допустимая нагрузка на широтно-полюсной модулятор составляет 35 ватт. Поэтому даже при большой нагрузке температура прибора не возрастает.

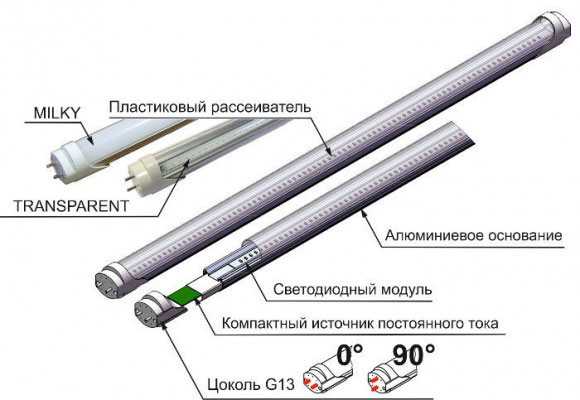

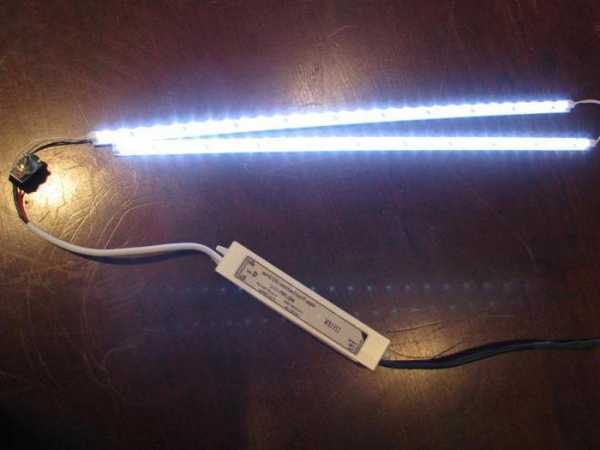

Светодиодная трубка с модульной системой

Схема подключения

Схема подключения светодиодного светильника не представляет собой ничего сложного. Световые элементы на основе кристаллов подключаются к сети с переменным напряжением 220 вольт через диммер или к стабилизирующему трансформатору 12 В или 24 В. При желании стабилизирующее устройство для подключения чипов к общей электрической сети можно собрать своими руками, хотя процесс это непростой и довольно продолжительный по времени.

Что же касается светодиодных трубок Т8 с цоколем G13 и им подобных, равно как и приборов освещения с цоколем Е27, то для их подключения не требуется устанавливать дополнительные устройства. Все, что нужно для их бесперебойной стабильной работы – подать напряжение на контакты. Все необходимые элементы схемы уже включены в устройство.

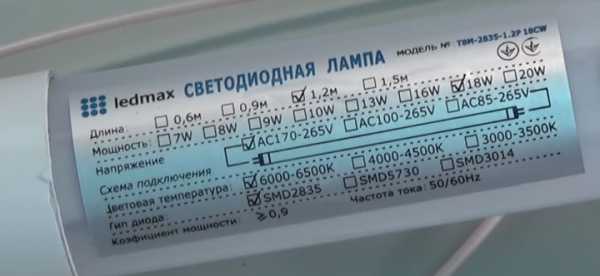

Вообще при приобретении имеет смысл обратить внимание на упаковку осветительного прибора, точнее на маркировки на ней. В обязательном порядке помимо информации о номинальном напряжении, силе светового потока и цветовой температуры там будет указано, требуются ли дополнительные устройства для подключения лампы.

Схема подключения светодиодной лампы

Но обычно приборы со встроенным диммером называются лампами, в то время как требующие дополнительного оборудования – светодиодами или LED-элементами.

Также установка стабилизирующего трансформатора, а иногда и контроллера необходима и при монтаже светодиодной полосы. Контроллер – это своего рода мозг подсветки. Монтируется он при условии того, что световая полоса является многоцветной, и «продумывает» переменное включение разных цветов при помощи пульта дистанционного управления.

Схема светодиодного фонаря

Большое распространение получили в наше время и переносные фонари на основе светодиодов. Небольшие и налобные фонарики могут иметь в своей схеме от трех до двадцати двух элементов на кристаллах. Более мощные, с использованием аккумуляторных батарей и возможностью подзарядки от сети в 220 В – до 64 светодиодов. Их несомненное преимущество перед приборами на основе лампы накаливания – в яркости свечения и в то же время экономичности. Заряд батареи расходуется в 10–20 раз медленнее. При этом сила светового потока в разы сильнее.

Схема светодиодного аккумуляторного фонаря

Все дело в том, что обычные лампы накаливания рассеивают свет вокруг себя, а значит, половина светового потока идет назад. В фонарях установлены отражатели с целью уменьшить потери и направить луч в нужном направлении. Но проблема в том, что лампочка находится очень близко к отражателю, а значит, загораживает часть отраженного светового потока.

Таким образом, лампа теряет около 30 процентов света.

Светодиоды, в отличие от приборов с нитью накаливания, изначально светят вперед, не тратя силу на освещение пространства вокруг и позади себя. Конечно, отражатель здесь тоже присутствует, но служит он больше для коррекции луча светового потока, а не для его усиления.

Схема, по которой происходит подключение светодиодного фонаря, предельно проста и вполне жизнеспособна при ее сборке своими руками.

Вывод

Подключение светодиодной лампы – дело простое и не требующее каких-либо особых знаний и навыков. Главное – делать все правильно и четко по инструкции. Экономичные и имеющие очень большой срок эксплуатации осветительные приборы – хороший вариант для дома, квартиры или дачи.

При ассортименте, присутствующем сейчас на полках магазинов, возможен подбор любого типа подобных ламп в любом корпусе и для любых люстр. Замена любого вида освещения, даже люминесцентных приборов, очень проста. Ну а о лампах накаливания и говорить не приходится. А выгода от такой замены, конечно же, немалая.

lampagid.ru

Замена люминесцентных ламп на светодиодные

Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.

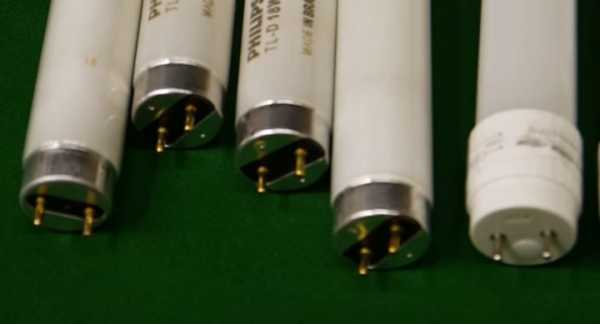

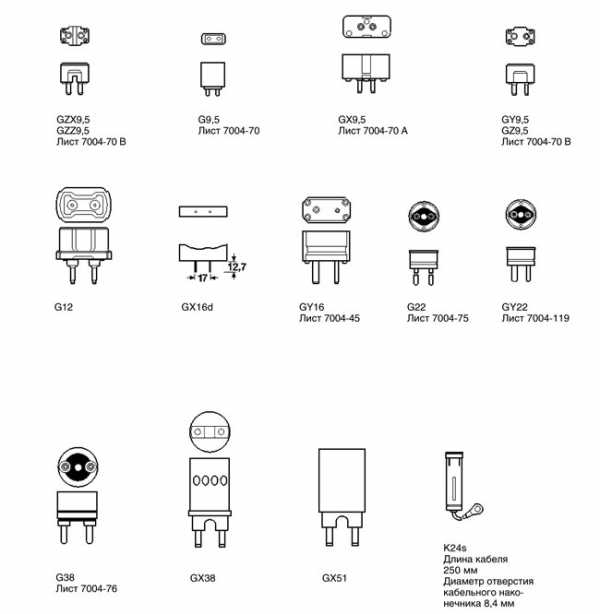

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

• G- означает, что в качестве контактов используются штырьки

• 13 – это расстояние в миллиметрах между этими штырями

Преимущества переделки

При этом вы получите:

• экономию электроэнергии (в 2 раза)

• большую освещенность

• меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

• отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

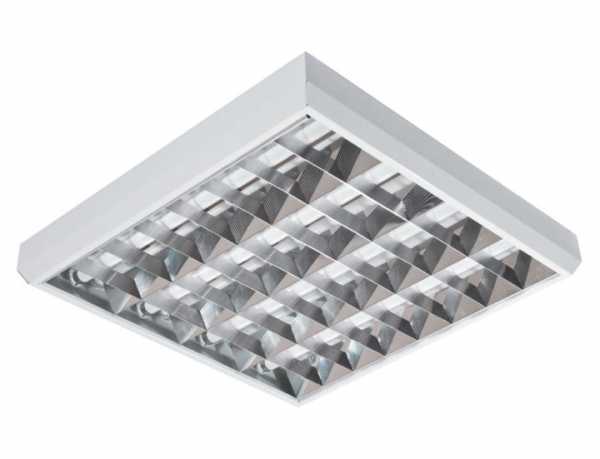

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

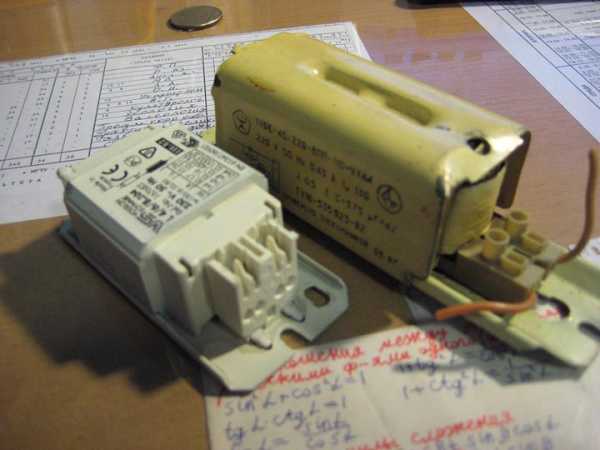

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию.

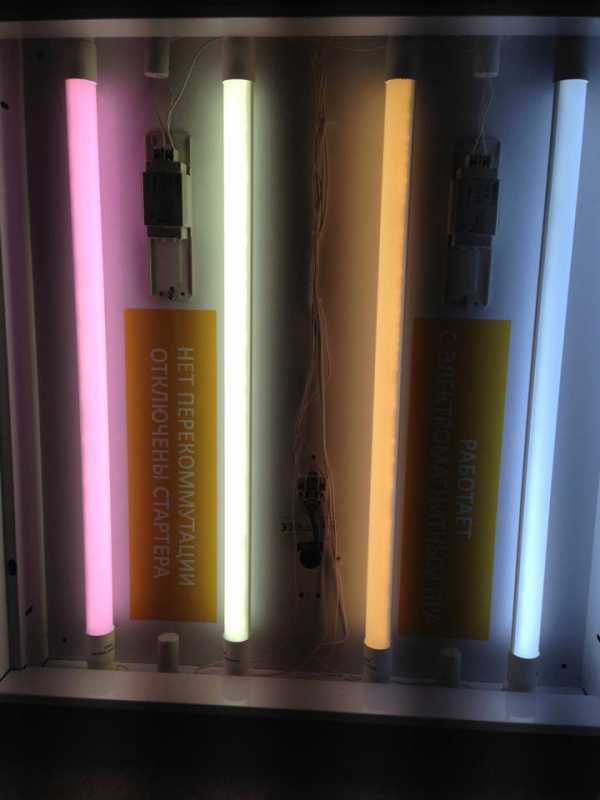

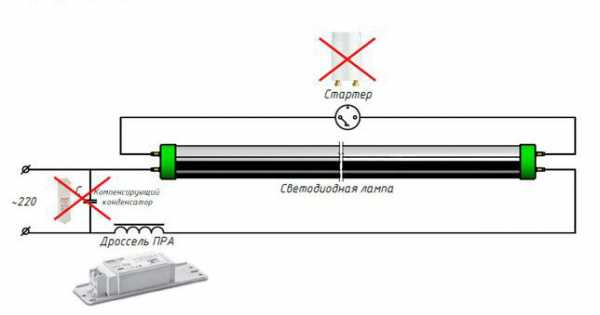

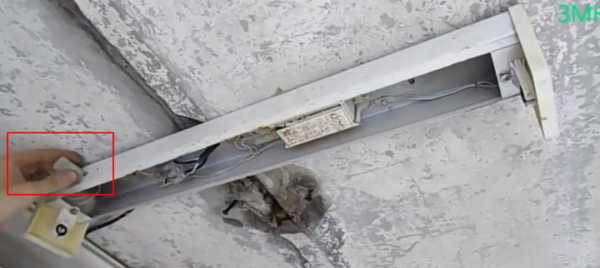

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Если стартер из схемы не убрать, то при замене лампы ЛБ на светодиодную, можно создать короткое замыкание.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения.

Самые распространенные размеры таких трубок:

• 300мм (используется в настольных светильниках)

• 600мм (на потолок для светильников типа Armstrong)

Чем больше их длина, тем ярче свечение.

Переделка светильника с электронным ПРА

Если же у вас модель более современная, без стартера, с электронным дросселем ЭПРА (электронный пускорегулирующий аппарат), то здесь придется немного повозиться с изменением схемы.

Что находится внутри светильника до переделки:

• контактные колодки-патроны по бокам корпуса

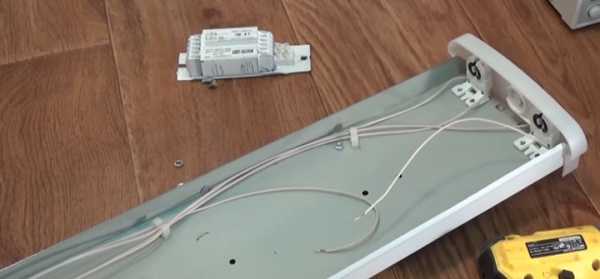

Дроссель это то, что нужно будет выкинуть в первую очередь. Без него вся конструкция существенно потеряет в весе. Откручиваете крепежные винты или высверливаете заклепки в зависимости от крепежа.

Затем отсоединяете питающие провода. Для этого может понадобиться отвертка с узким жалом.

Можно данные проводки и просто перекусить пассатижами.

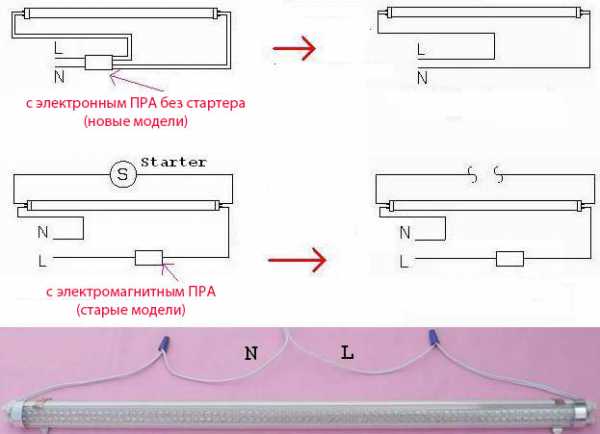

Схема подключения двух ламп отличается, на светодиодной все выполнено гораздо проще:

Главная задача которую нужно решить – это подать 220В на разные концы лампы. То есть, фазу на один вывод (например правый), а ноль на другой (левый).

Ранее говорилось, что у светодиодной лампы оба штырьковых контакта внутри цоколя, соединены между собой перемычкой. Поэтому здесь нельзя как в люминесцентной, подать между ними 220В.

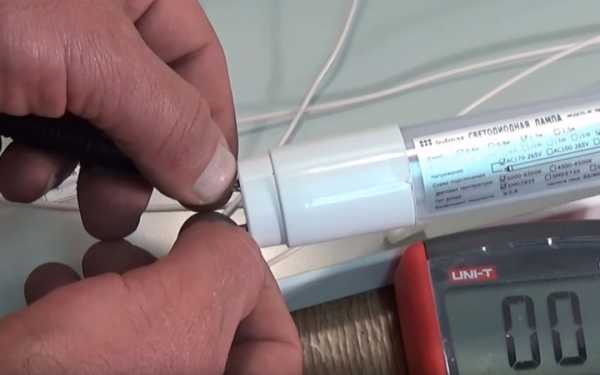

Чтобы убедиться в этом, воспользуйтесь мультиметром. Установите его в режим измерения сопротивления, и касаясь измерительными щупами двух выводов произведите замер.

На табло должны высветиться такие же значения, как и при замыкании щупов между собой, т.е. нулевые или близкие к нему (с учетом сопротивления самих щупов).

У лампы дневного света, между двумя выводами с каждой стороны, есть сопротивление нити накала, которая после подачи напряжения 220V через нее, разогревается и ”запускает” лампу.

Далее всю работу можно проделать двумя способами:

• без демонтажа патронов

• с демонтажем и установкой перемычек через их контакты

Без демонтажа

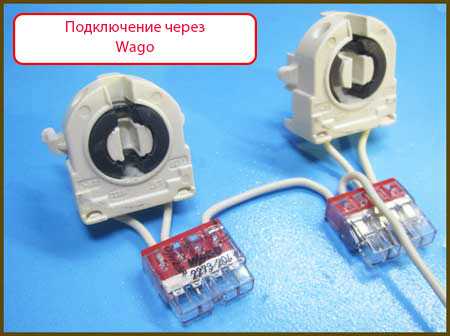

Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago.

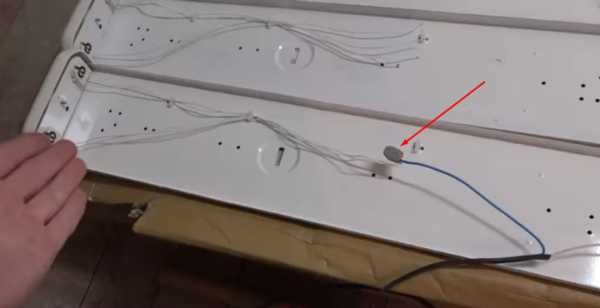

Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.

Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.

После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.

Нет Ваго, просто скручиваете провода под колпачок СИЗ. При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

С демонтажем патронов и установкой перемычек

Другой метод более скрупулезный, зато не требует никаких лишних затрат.

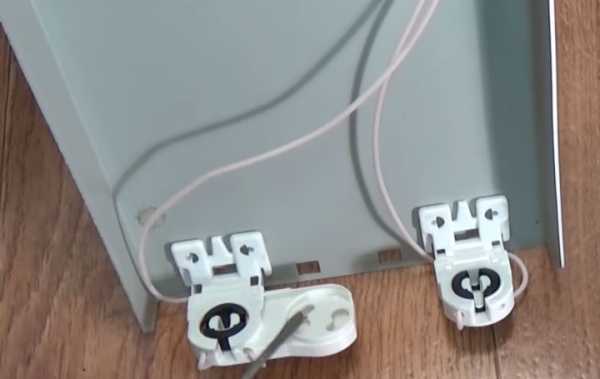

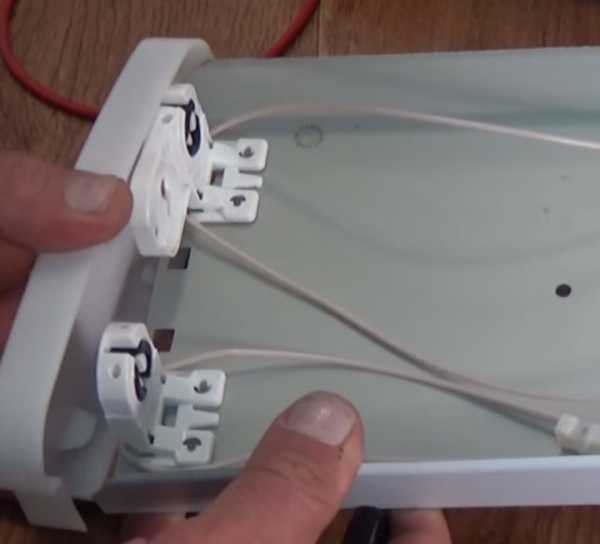

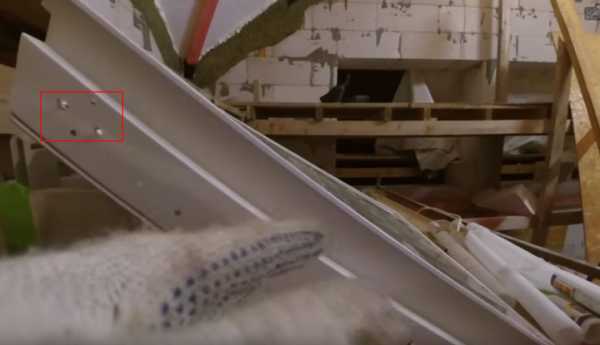

Снимаете боковые крышки со светильника. Делать это нужно осторожно, т.к. в современных изделиях защелки сделаны из хрупкой и ломкой пластмассы.

После чего, можно демонтировать контактные патроны. Внутри них расположены два контакта, которые изолированы друг от друга.

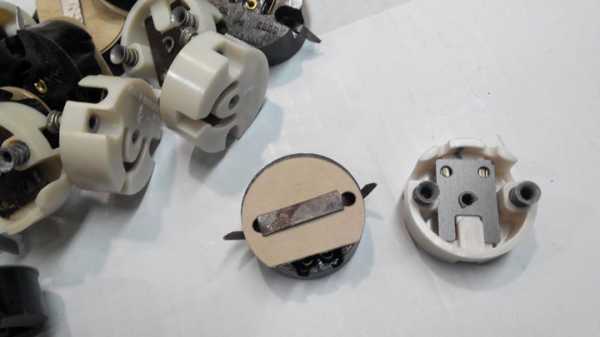

Такие патроны могут быть нескольких разновидностей:

Все они одинаково подходят для ламп с цоколем G13. Внутри них могут быть пружинки.

В первую очередь они нужны не для лучшего контакта, а для того, чтобы лампа не выпадала из него. Плюс за счет пружин, идет некоторая компенсация размера длины. Так как с точность до миллиметра, изготовить одинаковыми лампы не всегда  получается.

К каждому патрону подходят два провода питания. Чаще всего, они крепятся путем защелкивания в специальных без винтовых контактах.

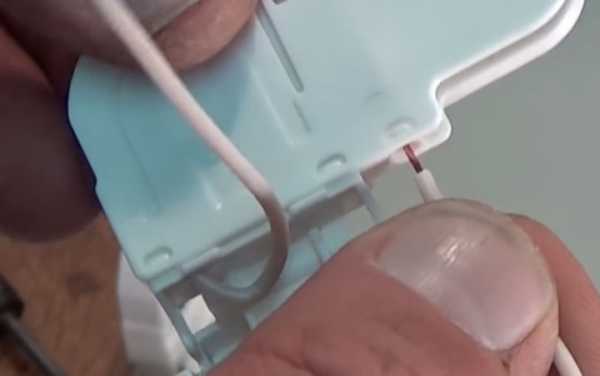

Проворачиваете их по часовой и против часовой стрелки, и приложив усилие вытаскиваете наружу один из них.

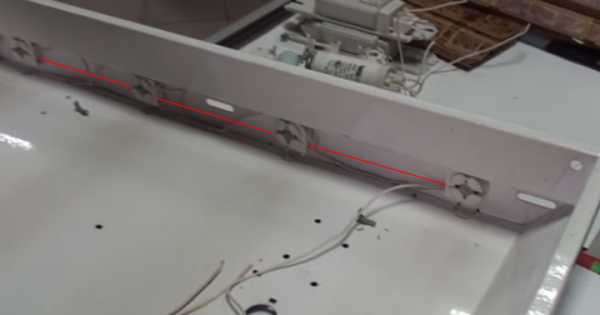

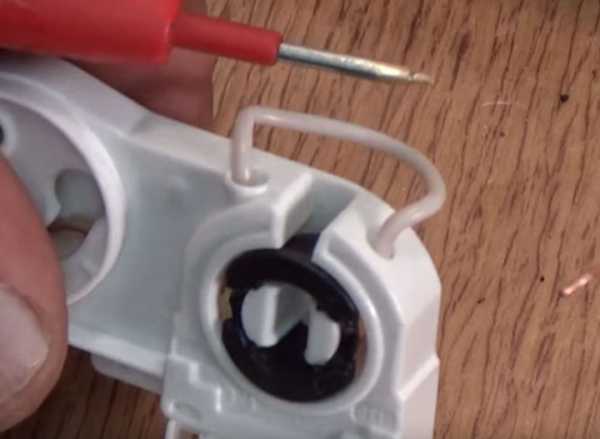

Как уже говорилось выше, контакты внутри разъема изолированы друг от друга. И демонтируя один из проводков, вы фактически оставляете не удел одно контактное гнездо.

Весь ток теперь будет течь через другой контакт. Конечно, все будет работать и на одном, но если вы делаете светильник для себя, имеет смысл немного усовершенствовать конструкцию, поставив перемычку.

Благодаря ей, вам не придется ловить контакт, проворачивая светодиодную лампу по сторонам. Двойной разъем обеспечит надежное соединение.

Перемычку можно сделать из лишних проводов питания самой лампы, которые у вас обязательно останутся в результате переделки.

Тестером проверяете, что после монтажа перемычки, между ранее изолированными разъемами есть цепь. То же самое проделываете со вторым втычным контактом на другой стороне светильника.

Главное проследить, чтобы оставшийся провод питания был уже не фазным, а нулевым. Остальное выкусываете.

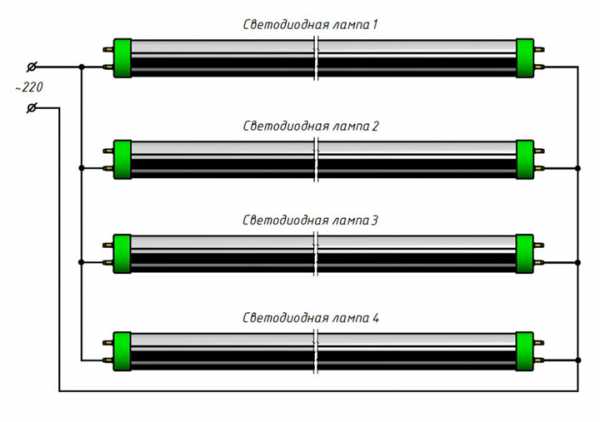

Люминесцентные светильники на две, четыре и более ламп

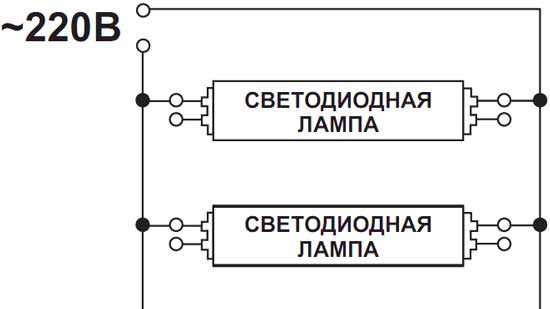

Если светильник у вас двухламповый, лучше всего к каждому разъему подавать напряжение отдельными проводниками.

При монтаже простой перемычки между двух и более патронов, конструкция будет иметь существенный недостаток.

Вторая лампа будет светиться, только при условии, что первая установлена на свое место. Уберете ее, и тут же погаснет и другая.

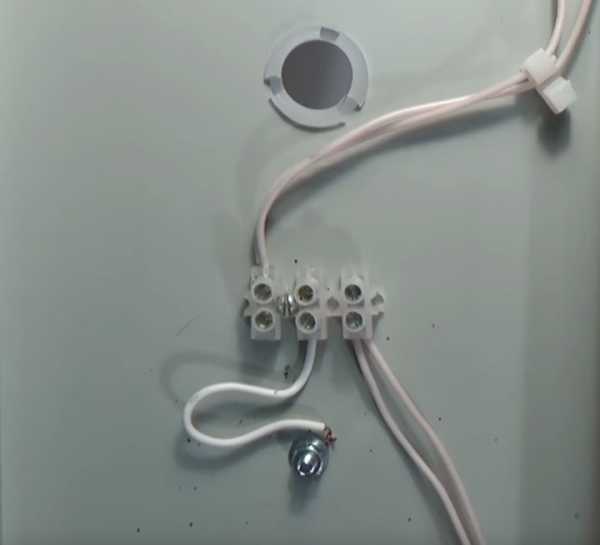

Питающие проводники должны сходиться на клеммную колодку, где поочередно у вас будет подключены:

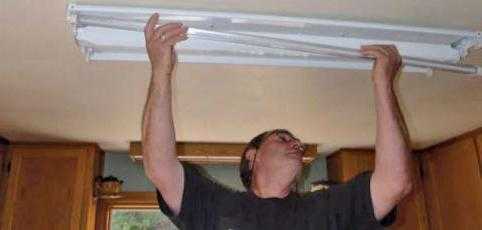

До установки светильника на потолок, необходимо подать на него напряжение и проверить работу ламп. Если какой-то контакт будет отходить, можно здесь же все и подрегулировать, не залезая на верх, прыгая по стремянкам.

Светодиодные лампы, в отличие от люминесцентных с обзором свечения 360 градусов, имеют направленный поток света.

Но за счет возможности поворачиваться вокруг оси на 35 градусов в цоколе G13 + вращая сам цоколь, вы сможете их подрегулировать в нужную вам сторону.

Однако такая конструкция цоколя есть не у всех ламп. И иногда приходится пересверливать крепление патронов на 90 градусов.

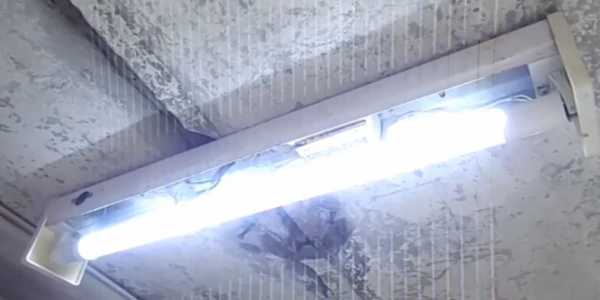

Если все в порядке, монтируете светильник на свое место и наслаждаетесь экономным и боле ярким освещением.

svetosmotr.ru

Схема подключения светодиодных светильников 220в

Как подключать светильники со светодиодами

Схема подключения светодиодных светильников 220в. Одним из самых лучших способов экономии электроэнергии является применение экономных электроламп, таких как светодиодные светильники. В отличие от энергосберегающих ламп, светодиоды обладают слабой чувствительностью к перепадам напряжения, не требуется время для разогрева, не содержат ядовитых веществ, характеризуются большим сроком службы. При равной силе свечения энергопотребление светодиодной лампы в 2 раза меньше энергосберегающей и на порядок меньше лампы накаливания.

Цена светодиодных светильников

Светодиодные светильники состоят из нескольких светодиодов и отражающего корпуса. Из-за сильного нагрева светодиодов на них устанавливается радиатор с термопастой для лучшего контакта и теплоотвода. Если светодиоды устанавливаются самостоятельно, необходимо предусмотреть свободное и не замкнутое место вокруг радиатора. Не рекомендуется устанавливать светодиодные светильники возле нагревающихся приборов и поверхностей. Энергопотребление светильника будет зависеть от количества установленных светодиодов, питание которых происходит от специально предназначенного блока питания. Последний бывает внутреннего и внешнего исполнения.

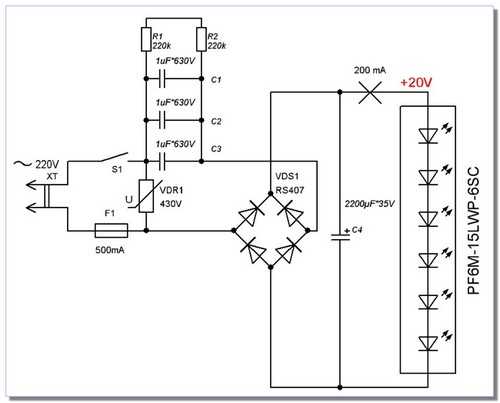

Для радиолюбителя не составит особого труда сделать самостоятельно блок питания, состоящий из диодного моста, конденсатора и резистора. Рекомендуется использовать покупной блок питания, соответствующий нормам и ГОСТу по электробезопасности. При покупке следует прочитать на блоке питания такие характеристики, как выходное напряжение и максимальный ток. Подключая светодиодные светильники, следует строго соблюдать полярность блок питания выдает постоянное напряжение, на выводах, обязательно плюс и минус соответственно будут обозначены знаками «+» и «-».

Возможно применение тиристорного регулятора для изменения уровня освещенности, который необходимо обязательно применять с электронным трансформатором, предназначенным для питания галогенных ламп (не устанавливается конденсатор, поэтому и возможна функция регулирования).

Светодиодные светильники легко регулируются, если использовать диммеры. Могут быть различных конструкций. Основное преимущество имеют встраиваемые в стену регуляторы, потому что они находятся постоянно в одном месте.

Существуют регуляторы в виде дистанционного пульта управления, где применяются инфракрасный луч или радиосигналы. Радиопульт сможет работать и при отсутствии прямой видимости. Бывают и встроенными в светодиодные светильники универсальные диммеры. В таком случае нет необходимости протягивать кабеля для установки, но в данном случае увеличивается вес светодиодной лампы.

ampersite.ru

подключение точечных ламп, схема трансформатора с 220 на 12

Чтобы подключить светодиодный светильник к 220в, не нужно обладать особыми навыками Если вы хотите уменьшить финансовые затраты за электроэнергию, то, на данный момент, самым эффективным методом можно назвать переход с обычных ламп накаливания или более новых – галогенных ламп на новейшие специальные светодиоды. Энергопотребление таких приборов, в сравнении с лампами накаливания, будет в несколько раз меньше, а сила светового потока останется неизменной. Галогеновые лампы, в сравнении с ними, так же потребляют больше электроэнергии.

Подключение точечных светильников: преимущества устройств

Если взять для сравнения светодиоды с люминесцентными экономными лампами, то превосходство и в этом случае будет на их стороне. К тому же, срок службы данных лампочек существенно больше. Экологическая составляющая светодиодных источников света и здесь будет на первом месте.

Светодиодные лампы нового поколения оснащены самыми лучшими свойствами и характеристиками, в сравнении с другими, имеющимися на рынке на сегодняшний момент.

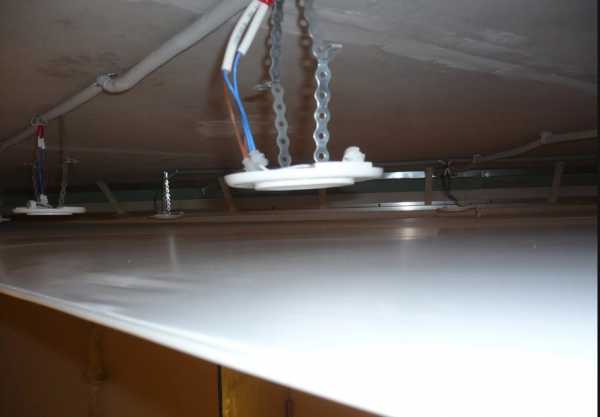

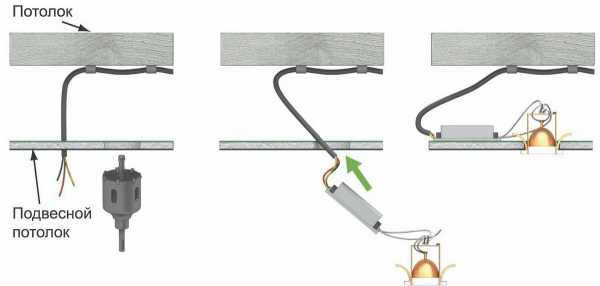

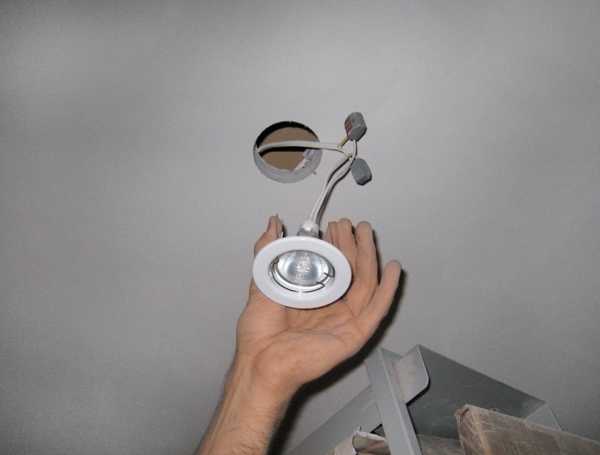

Проводить кабеля для подключения точечных светильников нужно перед монтажем потолочного покрытия

Единственным недостатком, свойственным светодиодным лампам, сегодня можно назвать только высокую цену на такие изделия. За качественные светодиодные софиты придется заплатить дороже, чем за обычный источник света. Однако, тенденция к снижению стоимости дает надежду на то, что вскоре все смогут себе позволить более экономно расходовать энергоресурс, применять понижающий ее потребление способ освещения пространства. Сегодня данные устройства применяют в основном на подвесном потолке. Если вы приобретете люстру с подсветкой, то в ней так же будут в наличии светодиоды.

Новые светодиоды обладают многими достоинствами:

• Экономичность;
• Качество;
• Долгий срок службы;
• Привлекательный вид;
• Отсутствие плохого влияния на окружающую среду и человека;
• Компактность;
• Отсутствие в них нагара;
• Простота установки.

Светодиодные лампы имеют самые лучшие характеристики среди других популярных дамп на рынке на сегодняшний момент.

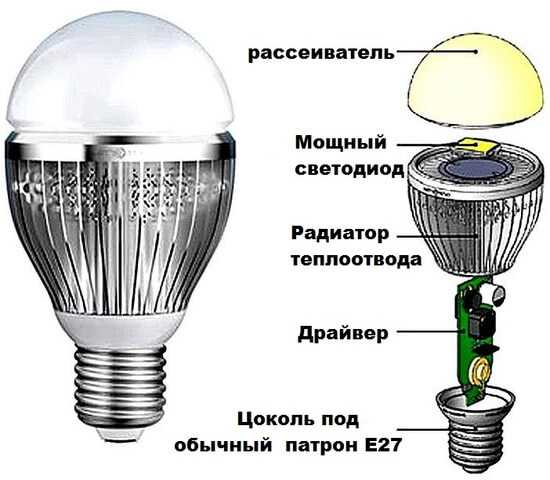

Как подключить светодиодную лампу: устройство прибора

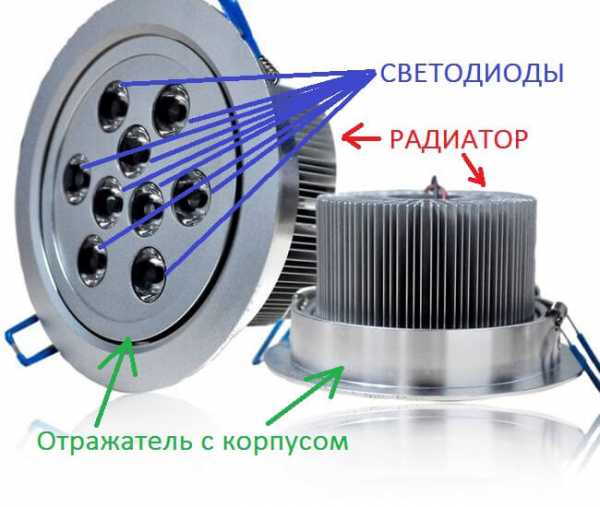

Строение светодиодного источника света довольно просто. Он включает в себя несколько светодиодов, а также корпус с необходимым отражателем. Для того, чтобы светодиоды охлаждать, в лампе присутствует радиатор. В нем, в месте соприкосновения со светодиодом, находится слой термопасты, которая улучшает контакт. И отвод тепла. В случае, если светодиод перегреется, лампа выйдет из строя. Поэтому, при установке обязательно нужно оставлять свободное незамкнутое пространство возле радиатора. Также нельзя располагать светодиодную лампочку у нагревающихся приборов и поверхностей.

Общая мощность светильника всегда равна сумме мощности, равной всем входящим в нее светодиодам.

При подключении светодиодной лампы стоит отключить напряжение

Светодиодов может иметься и совсем мало (один), и даже несколько десятков. Все они включены в общую электрическую схему, и подчиняются специально собранной цепи, подключенной через один блок питания. Новая светодиодная лампа обычной мощностью в 220 В состоит из более чем одного светодиода, которые защищены светорассеивателем или специальной пластиковой колбой. К патрону всегда подключена схема преобразования тока. Теплоотводящий радиатор установлен под светодиодом.

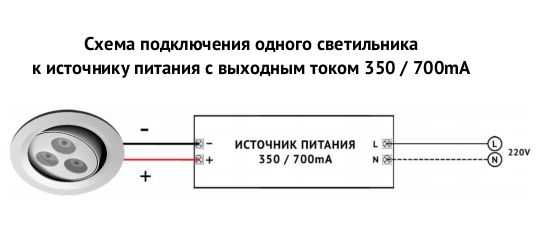

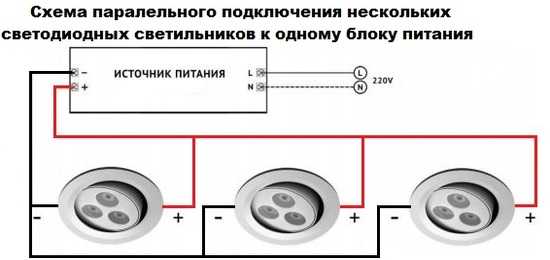

Схема подключения светодиодного светильника

Для действия светодиодов необходим постоянный ток. Покупая светильник для применения его в обычной квартире, на даче, или доме с рабочим обычным напряжением сети 220В, ищите светодиодную лампу, где на упаковке будет указана мощность именно 220 В. Данная пометка означает, что схема необходимого для работы лампы блока питания, уже есть в лампе от завода-изготовителя, и прибор можно подключать напрямую к выключателю вашей электросети согласно имеющейся схемы подключения светильника (люстры).

В случае, если же на упаковке со светодиодной лампой указано значение 24 или 12 вольт, это значит, что для того, чтобы она нормально работала, нужен преобразователь напряжения. Тогда возможно использовать стандартный заводской специальный блок питания, который можно найти в специализированных отделах. Данный блок прослужит долго, он надежен и безопасен.

Все необходимые для подключения данные можно увидеть на упаковке лампы или в инструкции. Особую роль играет мощность устройства. Она должна быть, лучше всего, с запасом приблизительно в 20%. Чтобы правильно ее рассчитать, а затем полученные Амперы умножьте на рабочее напряжение. Так вы получите число, которое составляет потребляемую мощность необходимого вам светодиодного светильника.

Обратите внимание, что перед включением лампы обязательно следует убедиться, что блок питания не подключен к электросети. В противном случае поломки не избежать. Подключайте светильник к источнику питания параллельно, обязательно соблюдая полярность.

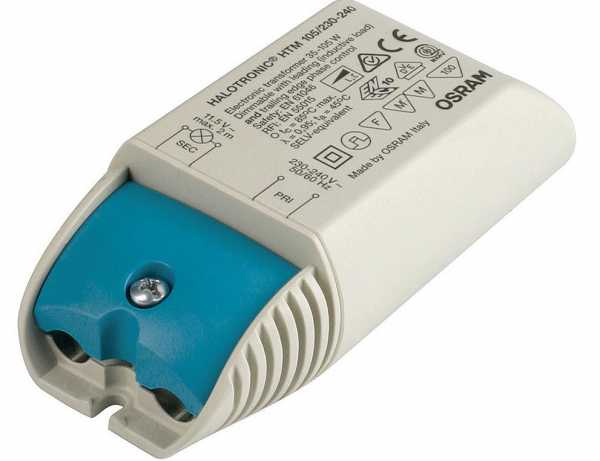

Производим монтаж встраиваемых спотов своими руками: как подключить трансформатор с 220 на 12В

Трансформатор – это устройство, представляющее собой сердечник с имеющимися двумя обмотками. В обязательном порядке на них должно присутствовать одинаковое количество витков. Сам же сердечник должен набираться из электротехнической стали.

На входе прибора подаётся напряжение, а в самой обмотке появляется необходимая электродвижущая сила, создающая магнитное поле. Сквозь него проходят витки первой из катушек. Благодаря этому возникает сила самоиндукции. Другая катушка генерирует напряжение, отличающееся от первого на столько раз, именно на сколько будет отличаться количество витков в обеих катушках.

Для монтажа встраиваемых спотов потребуется отвертка, дрель и крепежные детали

Действие трансформатора осуществляется следующим образом:

• Ток проходит по одной из катушек, создающей магнитное поле;
• Все силовые полосы замыкаются возле проводников катушек;
• Некоторые из данных силовых линий должны замкнуться возле проводников второй катушки.

Чем дальше находятся обмотки друг от друга на расстоянии, тем меньшая получается между ними электромагнитная связь. Через первую катушку проходит ток переменный и значит, создающееся магнитное поле тоже будет переменным. А значит меняться по закону и во времени. Из-за изменений тока в первом приборе, в обе катушки будет поступать магнитный поток, изменяющий величину и направление. В связи с этим будет происходить индукция переменной движущей силы. Если концы второй катушки соединить с приёмниками электроэнергии, тогда в цепочке приёмников образуется ток. К первой катушке от генератора сможет поступать энергия, равная той, которая отдается в цепочку второй. Данная энергия поступает посредством обычного переменного магнитного потока.

Можно ли одному изготовить трансформатор для встроенных потолочных ламп

Несмотря на то, что на первый взгляд данный прибор кажется довольно сложным, его без труда можно собрать самостоятельно. Необходимо всего лишь выполнить такие шаги:

• Рассчитать характеристики и количество необходимых витков на обмотках катушках;
• Полученное число умножаем на 220;
• Изготовить из жестяных банок сердечник;
• Обжечь эти заготовки в печи на огне;
• Покрыть лаком и с одной стороны наклеить полоски бумаги.
• Из толстого картона изготовить основу для катушки.
• В готовую катушку нужно вставить железные полоски, которые должны войти, приблизительно на половину всей своей длины.
• Обтянуть этими полосками основу
• Соединить концы;

Чтобы изготовить трансформатор для светодиодной лампы, нужно иметь соответствующий опыт

Возле сердечника и каркаса обязательно нужно оставить небольшое расстояние. Для понижающего устройства основание лучше всего изготовить из обычной доски до 50 мм толщиной. Крепить детали нужно при помощи больших скобок из металла, при чем так, чтобы скобки огибали всю нижнюю часть сердечника. На последнем шагу концы обмоток выводятся и закрепляются с контактами.

Схема подключения точечных светильников 220в (видео)

Современные светильники уверенно набирают темп среди всех приборов для освещения. Они экономны, безопасны и придают помещению эстетический вид.

Добавить комментарий

6watt.ru

Как подключить светодиодную лампу вместо люминесцентной самостоятельно?

В свое время люминесцентные лампы считались настоящим прорывом — их можно было увидеть в школах, больницах, детских садах, других учреждениях, и даже в некоторых квартирах. Но в последнее время отношение к ним стало неоднозначным. С одной стороны, они характеризуются низким потреблением электрической энергии, длительным сроком службы и высокой световой эффективностью. Но все эти положительные качества меркнут перед их главным недостатком – люминесцентные лампы содержат в себе колбу, наполненную ртутью.

С изобретением светодиодных ламп отпала нужда подвергать себя смертельной опасности, тем более что по своим характеристикам такие лампы во многом превосходят люминесцентные.

Но когда мы впервые задумываемся о замене изживших себя люминесцентных ламп, перед нами встает вопрос: как сделать это с наименьшими материальными затратами, ведь стоимость светодиодных светильников достаточно высока, и полная замена обойдется нам в кругленькую сумму. Гораздо проще заменить только лампы, тем более что сделать это достаточно просто, если знать некоторые особенности. Итак, рассмотрим по порядку, как подключить светодиодную лампу вместо люминесцентной самостоятельно.

Введение

Производитель светодиодных ламп уже давно упростил нашу жизнь, выпустив трубчатые светодиодные лампы Т8, подходящие для цоколя G13. Остается лишь слегка переделать старый светильник. Для этого необходимо демонтировать из схемы подключения все ненужные компоненты.

Давайте посмотрим, как подключить светодиодную лампу вместо люминесцентной на схеме стандартного растрового светильника с четырьмя люминесцентными трубками, которая встречается наиболее часто – с балластом и стартером.

Схема подключения люминесцентной лампы

Светильники ЛДС имеют добавочное оборудование, которое необходимо для их работы. Светодиодные лампы этих дополнений не требуют: все необходимое для их нормального функционирования уже изначально встроено в корпус. Поэтому перед тем как подключить светодиодную лампу вместо люминесцентной, необходимо демонтировать все лишнее и запитать контакты лампы напрямую.

Обе категории светильников подключаются по одной схеме: зеленый проводник присоединяется к нулевому проводу, а красный — к фазе. Ниже, на схеме показано, как правильно подключить светодиодную лампу вместо люминесцентной.

Схема подключения светодиодной лампы

Сделать это довольно легко – к одной стороне лампы нужно подключить фазу, к другой — ноль.

Соблюдать полярность не нужно, так как питание идет от переменного тока. Сам провод можно подсоединять к любому из контактных штырьков, потому что каждая пара контактов на одной стороне LED-лампы между собой замкнута.

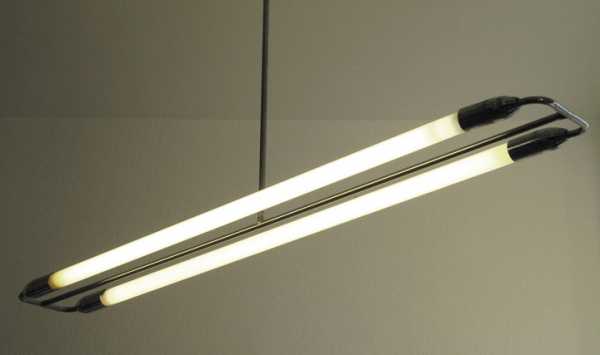

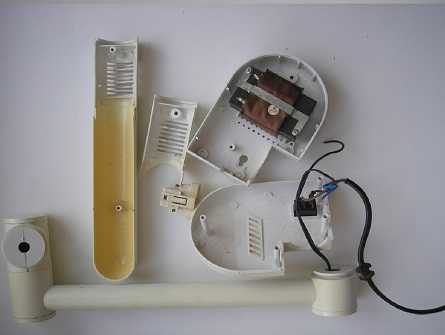

Переделка растрового люминесцентного светильника

Перед тем как подключить светодиодную лампу, необходимо отрезать все провода, идущие от цоколей G13. После этого достаточно кабель на одной стороне подключить на клеммы фазы, а на другой — на нулевые.

Разновидности светодиодных ламп

В продаже очень редко можно встретить светодиодные лампы производства Украины, у которых контактные штырьки фаза и ноль находятся с одной стороны. Перед подключением таких ламп необходимо предварительно проверить указанные на лампе стороны подключения. Сам процесс монтажа будет таким же, как и в случае с лампами с двухсторонним расположением контактов.

Как правильно подключить светодиодные лампы на основе кристаллов

Такие лампы требуют дополнительного оборудования для подключения чипов:

• диммер;
• стабилизирующий трансформатор 12 В или 24 В.

Любое из этих стабилизирующих устройств можно собрать самостоятельно. Но для этого необходимо обладать определенными познаниями и достаточным количеством времени.

Обычно дополнительные стабилизирующие устройства требуются для подключения светодиодов, LED-элементов и светодиодных полос. Светодиодные лампы, как правило, имеют встроенные стабилизаторы.

Не будем в этой статье рассматривать способы по сборке стабилизирующих устройств для подключения, так как научиться этому самостоятельно довольно сложно. Если вы не имеете никаких знаний по электротехнике, то перед покупкой обязательно изучайте упаковку – на ней обычно указывают, требуется ли для подключения дополнительное оборудование, и какое именно.

Выключатели с подсветкой

Такие выключатели очень удобны в использовании, но часто не сочетаются с современными лампами. Лучше всего они подходят для ламп накаливания. Их недостатком является то, что светодиодная лампочка может временами вспыхивать в темноте, что не совсем удобно, особенно в спальне.

Происходит это из-за того, что в устройстве таких светильников предусмотрен выпрямитель, преобразующий переменное напряжение в постоянное. Чтобы сглаживать пульсации, в выпрямитель встроен конденсатор, который имеет свойство накапливать в себе заряд во время работы светильника.

Поэтому, когда светодиодная лампа подключена к выключателю с подсветкой, она тускло светится, а иногда и мерцает, даже когда отключена. Исправить это можно несколькими способами:

• убрать подсветку с выключателя;
• проверить правильность монтажа проводки;
• параллельно подключить лампу накаливания, чтобы ток проходил не сквозь выпрямитель, а через нить накала;
• параллельно подключить шунтирующий резистор, чтобы конденсатор не накапливал заряд;
• использовать светодиодную лампу, специально предназначенную для выключателя с подсветкой, но следует учитывать, что такие лампы разгораются достаточно долго и имеют более высокую стоимость.

Подводим итоги

Как видите, перед тем как подключить светодиодную лампу вместо люминесцентной, не нужно менять полностью светильники или обладать большими знаниями. Это достаточно легко можно сделать самостоятельно с минимальными затратами, тщательно соблюдая инструкцию.

После этих простых переделок у вас будут современные светильники с низким потреблением энергии, обладающие длительным сроком службы, а главное — безопасные.

Важно!

Не следует забывать, что люминесцентные лампы нельзя просто выбрасывать, так как в них содержится ртуть. Обязательно утилизируйте их по всем правилам. Почти во всех крупных городах есть фирмы, занимающиеся утилизацией опасных отходов, многие из них готовы будут принять лампы абсолютно бесплатно.

Интересные факты о LED-лампах

• Белых светодиодов не существует. Их получают, напыляя на синие особое вещество — люминофор.
• Синие светодиоды снижают выработку организмом мелатонина, нехватка которого не позволяет человеку до конца расслабиться.
• Синий цвет светодиодов негативно влияет на некоторые продукты питания, например, на молоко, изменяя его вкусовые качества даже через непрозрачную упаковку.
• Пульсация светодиодов снижает численность популяций животных и птиц в городе.

fb.ru
