Как правильно подключить заземление в частном доме – Как сделать заземление в частном доме своими руками

Содержание

Схема подключения заземления в загородном доме

Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.

Сегодня практически каждый загородный дом оснащен электрическими приборами. Безопасность их эксплуатации обеспечивается соединением установленного в помещениях электрооборудования с заземляющим устройством. Грамотно выполненное защитное заземление исключит вероятность поражения людей электрическим током и предотвратит выход из строя бытовой техники и сложных технических устройств от воздействия перенапряжений, если они защищаются УЗИП. Выбор схемы подключения зависит от различных факторов. В частном доме, в отличие многоквартирного, заземление можно сделать самостоятельно. Разобраться в вопросе его подключения поможет данная инструкция.

Основные элементы схемы подключения заземления загородного дома и правила по их выполнению

Схема подключения заземления в загородном доме выглядит следующим образом: электроприбор— розетка — электрический щит — заземляющий проводник — контур заземления — земля.

Подключение начинается с выполнения на придомовом участке заземляющего устройства в соответствие с правилами, определенными в главе 1.7 ПУЭ 7-го издания. Заземлитель представляет собой металлическую конструкцию, имеющую большую площадь контакта с землей. Предназначен для выравнивания разности потенциалов и уменьшения потенциала заземленного оборудования, в случае замыкания на корпус или появления избыточного напряжения в электросети. Конструкция и глубина его установки определяется исходя из сопротивления грунта на участке (например, сухой песок или влажный чернозем).

От выполненного на участке заземляющего устройства (заземления) прокладываем заземляющий проводник, который подключаем к главной заземляющей шине, с использованием болтового соединения, зажима или сварки. Выбираем проводник сечением не менее 6 мм2 для меди и 50 мм2 для стали, при этом он должен соответствовать требованиям к защитным проводникам, указанным в таблице 54.2 ГОСТ Р 50571.5.54-2013, а для системы ТТ иметь сечение не менее 25 мм2 для меди. Если проводник голый и прокладывается в земле, то его сечение должно соответствовать приведенному в таблице 54.1 ГОСТ Р ГОСТ Р 50571.5.54-2013.

В электрощитке заземляющий проводник через шину заземления соединяется с защитными проводниками, проложенными к розеткам, имеющим заземляющий контакт и остальным электроприемникам в доме. В результате чего, каждый электроприбор оказывается подключенным к системе заземления.

Зависимость схемы подключения заземления от контура заземления

Если у столба линии электропередач выполнено повторное заземление, то схема подключения заземления в загородном доме выполняется по системам TN-C-S или TT. Когда состояние сетей не вызывает опасений, в качестве заземляющего устройства дома следует использовать повторное заземление линии и подключать дом в соответствии с системой заземления TN-C-S. Если воздушная линия старая, либо качество выполнения повторных заземлений подлежит сомнению, лучше выбрать систему ТТ и оборудовать индивидуальное заземляющее устройство на придомовом участке.

Для заземляющего устройства в первую очередь следует использовать естественные заземлители — сторонние проводящие части, имеющие непосредственный контакт с грунтом (водопроводы, трубы скважин, металлические и железобетонные конструкции загородного дома и прочее). (см. п.1.7.54, 1.7.109 ПУЭ 7-го издания).

При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.

При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.

Наиболее эффективен в использовании, если на вашем участке почва представлена суглинком, торфом, насыщенным водой песком, обводненной глиной. Стандартная длина стержней составляет от 1,5‑х до 3‑х м. Выбирая длину вертикальных электродов, исходим из водонасыщенности вмещающих пород на участке. Заглубленные грунт вертикальные заземлители объединяются горизонтальным электродом, например, полосой, а для минимизации экранирования располагаются на расстоянии, соразмерном длине самих штырей.

Конструкцию заземляющего устройства рекомендуют располагать на расстоянии одного метра от фундамента строения (см. п. 1.7.94 ПУЭ 7-го издания).

Зависимость схемы подключения от типа системы заземления

Заземление объектов жилого фонда выполняют по следующим системам: ТN (подсистемы TN-C, TN-S, TN-C-S) или ТТ. Первая буква в названии обозначает заземление источника питания, вторая – заземление открытых частей электрооборудования.

Последующие буквы после N указывают на совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников. S — нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены. С — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (РЕN-проводник).

Электробезопасность обеспечивается полноценно, когда уменьшение сопротивления заземлителя не влечет за собой увеличения показателей тока замыкания на землю. Рассмотрим, как схема подключения заземления зависит от выполненной на объекте системы электрической сети.

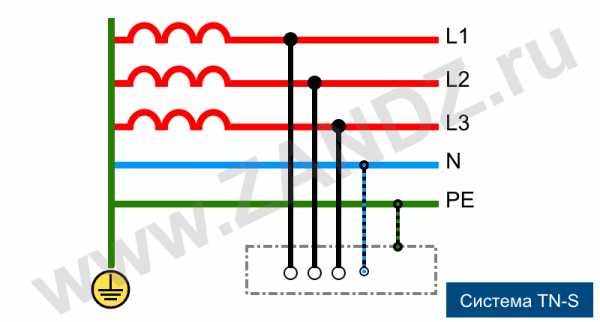

Система заземления TN-S

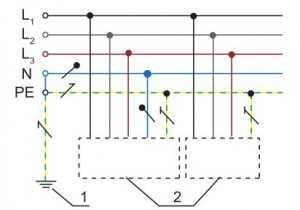

Рисунок 1. Система TN-S

На объектах, оборудованных электросетью по системе TN-S, нулевые рабочий и защитный проводники разделены по всей длине, и в случае пробоя изоляции фазы, аварийный ток отводится по защитному РЕ-проводнику. Устройства УЗО и дифавтоматы, реагирующие на появление утечки тока через защитный ноль, отключают сеть с нагрузкой.

Достоинством подсистемы заземления TN-S является надежная защита электрооборудования и человека от поражения аварийным током при пользовании электросетями. За счет чего данную систему относят к наиболее современной и безопасной.

Для выполнения заземления по системе TN-S, требуется прокладка от трансформаторной подстанции отдельного провода заземления к своему строению, что приведет к значительному удорожанию проекта. По этой причине, для заземления объектов частного сектора, подсистема заземления TN-S практически не используется.

Система заземления TN-C. Необходимость перехода на ТN-C-S


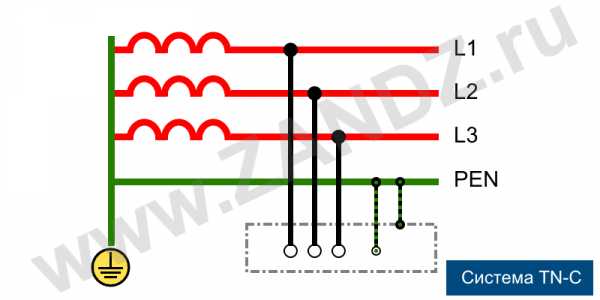

Рисунок 2. Система TN-S

Заземление по системе TN-C наиболее распространено для старых построек жилого фонда. Преимуществом является экономичность и проста ее выполнения. Существенным недостатком — отсутствие отдельного проводника РЕ, что исключает наличие в розетках загородного дома заземления и возможности уравнивания потенциалов в ванной.

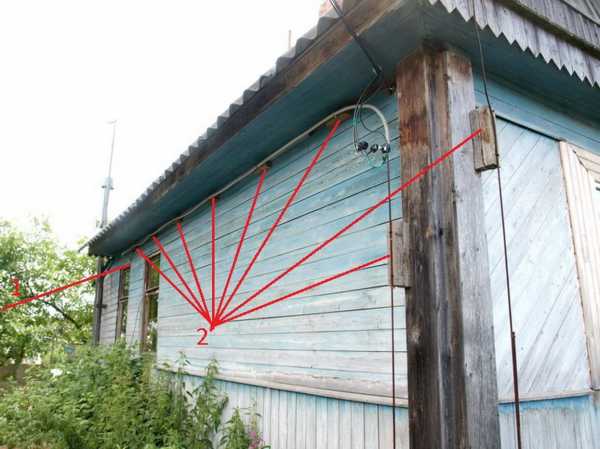

К загородным постройкам электрических ток подводится по воздушным линиям. К самому строению подходят два проводника: фазный L и совмещенный PEN. Подключить заземление можно, только при наличии в частном доме трехжильной проводки, что требует переделки системы TN-C на TN-C-S, путем разделения нулевого рабочего и нулевого защитного проводника в электрическом щите (см. п. 1.7.132 ПУЭ 7-го издания).

Подключение заземления по системе TN-C-S

Для подсистемы заземления TN-C-S характерно объединение нулевого рабочего и нулевого защитного проводников на участке от линий электропередач до ввода в здание. Заземление по данной системе достаточно простое в техническом исполнении, за счет чего рекомендуется для широкого применения. К недостатку можно отнести потребность в постоянной модернизации, во избежание обрыва PEN проводника, в результате чего электроприборы могут оказаться под опасным потенциалом.

Рассмотрим схему подключения заземления в загородном доме по системе TN-C-S на примере перехода к ней от системы TN-C.

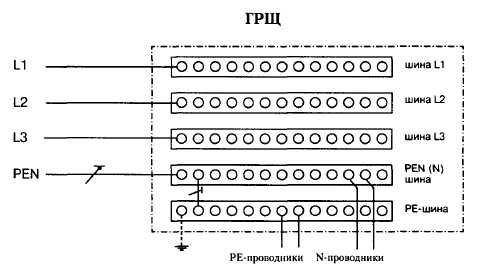

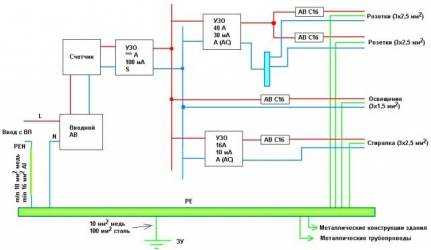

Рисунок 3. Схема главного распределительного щита

Как уже отмечалось, для получения трехжильной проводки, необходимо произвести правильное разделение PEN проводника в распределительном щитке дома. Начинаем с того, что в электрощит устанавливаем шину с обеспечением прочной металлической связи с ним, и подключаем к этой шине идущий со стороны линии электропередач объединенный проводник PEN. Шину PEN соединяем перемычкой со следующей установленной шиной РЕ. Теперь шина PEN выступает в качестве шины нулевого рабочего проводника N.


Рисунок 4. Схема подключения заземления (переход с TN-C на TN-C-S)

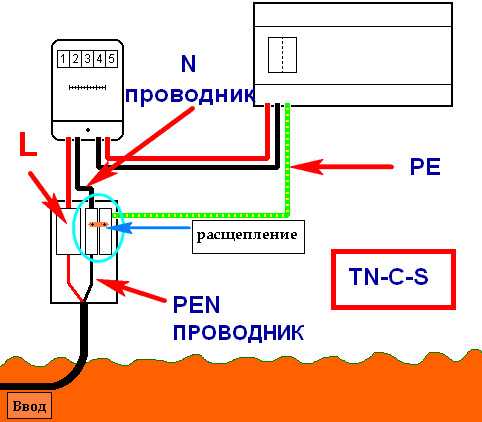

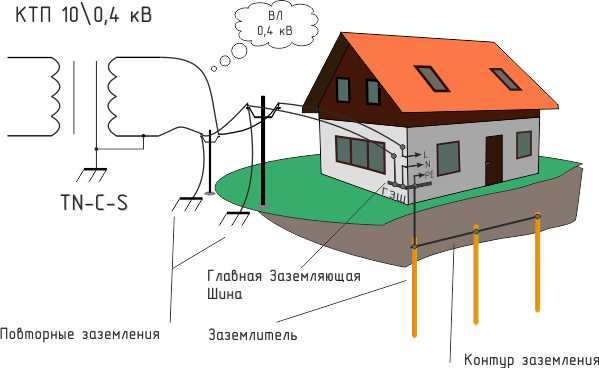

Рисунок 5. Схема подключения заземления TN-C-S

Выполнив указанные подключения, соединяем распределительный щиток с заземлителем: от заземляющего устройства заводим проводна шину РЕ. Таким образом, в результате несложной модернизации, мы оснастили дом тремя отдельными проводами (фазным, нулевым защитным и нулевым рабочим).

Правилами устройства электроустановок требуется выполнение повторного заземления для РЕ — и РEN-проводников на вводе в электроустановки, с использованием, в первую очередь, естественных заземлителей, сопротивление которых при напряжении электросети 380/220 В должно быть не более 30 Ом (см. п. 1.7.103 ПУЭ 7-го издания).

Подключение заземления по системе TТ

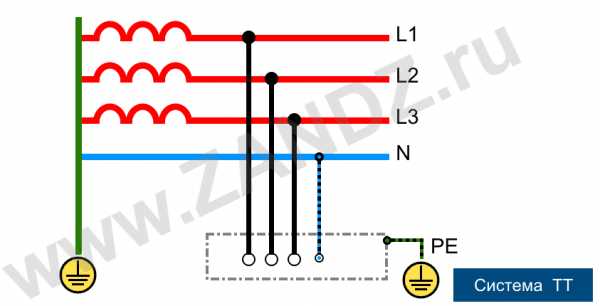

Рисунок 6. Система TT

Другим вариантом схемы является подключения заземления загородного дома по системе ТТ с глухозаземленной нейтралью источника тока. Открытые токопроводящие элементы электрооборудования такой системы подсоединены к заземляющему устройству, не имеющему электрической связи с заземлителем нейтрали источника питания.

При этом должно соблюдаться следующее условие: значение произведения величины тока срабатывания устройства защиты (Iа) и суммарного сопротивления заземляющего проводника и заземлителя (Rа) не должно превышать 50 В (см. п.1.7.59 ПУЭ). Rа Iа ≤ 50 В.

Для соблюдения этого условия “Инструкция по устройству защитного заземления и уравнивания потенциалов в электроустановках” И 1.03-08 рекомендует выполнять заземляющее устройство с сопротивлением 30 Ом. Данная система достаточно востребована на сегодняшний день и применяется для частных, преимущественно мобильных построек, при невозможности обеспечения достаточного уровня электробезопасности системой TN.

Заземление по системе TТ не требует разделения совмещенного PEN проводника. Каждый из подходящих к дому отдельных проводов подсоединяем к изолированной от электрощита шине. А сам PEN проводник, в таком случае, считаем нулевым проводов (нулем).

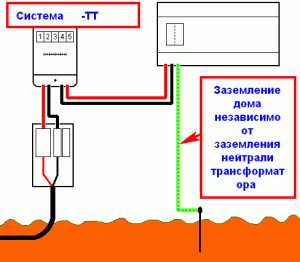

Рисунок 7. Схема подключения заземления по системе TT

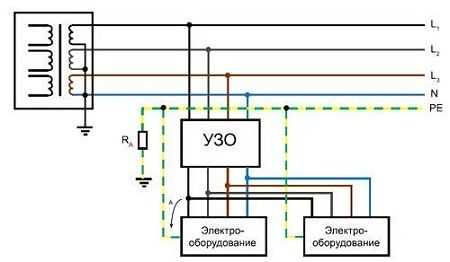

Рисунок 8. Схема подключения заземления и УЗО по системе TT

Как следует из схемы, системы TN-S и ТТ очень похожи между собой. Отличие состоит в полном отсутствии у ТТ электрической связи между заземляющим устройством и PEN проводником, что, в случае отгорания последнего со стороны источника питания, гарантирует отсутствие избыточного напряжения на корпусе электрических приборов. В этом и состоит очевидное преимущество системы ТТ, обеспечивающее более высокий уровень безопасности и надежности в эксплуатации. Недостатком ее использования можно назвать лишь дороговизну, поскольку для защиты пользователей при косвенном прикосновении, обязательна установка дополнительных устройств защитного отключения питания (УЗО и реле напряжения), что, в свою очередь, требует прохождение апробации и заверение специалистом энергонадзора.

Заключение

Схема заземления в общем виде представляет собой соединение ее элементов: электрооборудования, вводно-распределительного щита, заземляющего проводника РЕ, заземлителя.

Для установки заземляющего устройства в загородном доме необходимо разобраться в особенностях его подключения, в зависимости от следующих факторов:

  • способ питания электрической сети (воздушными линиями или кабелем от трансформаторной подстанции)
  • тип грунта на придомовом участке, где выполняется контур заземления.
  • наличие системы молниезащиты, дополнительных источников питания или специфического оборудования.

Выполняя подключение заземления самостоятельно, необходимо руководствоваться положениями раздела 1.7 Правил устройства электроустановок. При невозможности использования естественных заземлителей, выполняем заземляющее устройство с применением искусственных заземлителей.. Заземление частного дома может быть выполнено по двум системам: TN-C-S или ТТ. Наиболее широкое применение получила модернизированная система TN-C — TN-C-S, за счет простоты ее технического исполнения. Для обеспечения электробезопасности загородного дома по системе TN-C-S, требуется разделение PEN проводника, на нулевой рабочий и нулевой защитный проводники.

Выполнив контур заземления, необходимо проверить качество его монтажа, и произвести замеры сопротивления на соответствие нормам ПУЭ при помощи специальных приборов, для чего может потребоваться привлечение специалистов.

Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.

Требуется консультация по организации заземления и молниезащиты для вашего объекта? Обратитесь в Технический центр ZANDZ.ru!


Смотрите также:

zandz.com

Схема заземления частного дома

Одним из основных элементов частного дома по праву считаются электрические сети. Без них не сможет функционировать ни одно установленное оборудование. Однако, следует помнить, что электричество, само по себе, является источником повышенной опасности. Поэтому, чтобы безопасно пользоваться электрическим током, существует специальная схема заземления частного дома, объединяющая в своем заземляющем контуре все бытовые приборы и оборудование, установленные в помещениях.

Заземление дома:

  1. Устройство заземления
  2. Подготовительные работы
  3. Монтаж заземляющего контура
  4. Способы подключения контура заземления
  5. Подключение по системе TN-C-S
  6. Соединение дома с помощью системы ТТ
  7. Проверка готовой системы заземления

Контур заземления имеет очень простое устройство, что не мешает ему выполнять большое количество различных функций.

Наиболее важными из них, являются:

  • Защита от поражения электротоком в случае соприкосновения человека с неисправным электрическим прибором.
  • Магнитные помехи высокой частоты, излучаемые электрическими сетями и приборами, снижаются до нормального уровня.
  • Обеспечивается безопасная эксплуатация бытовых приборов, функционирующих при повышенной влажности. Это относится к стиральным и посудомоечным машинам, различным видам бойлеров и водонагревателей.
  • Ликвидация шумовых помех в электрических сетях.

Общее устройство заземления

Основной частью заземления является заземляющий контур, совершенно несложный в изготовлении. В частном доме он устраивается в соответствии с правилами, определенными в ПУЭ.

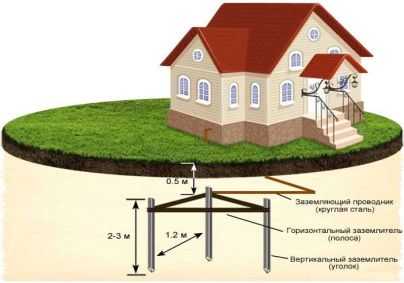

В состав контура входят три заземляющих электрода, которые вкапываются в землю. Его составной частью, также является сварная конструкция из металла, играющая роль шины, для отвода электричества.

С помощью одного электрода невозможно создать нужную площадь, обеспечивающую полноценную защиту. Поэтому, в конструкцию входит несколько электродов заземления, которые связаны друг с другом. Расположенные на определенном расстоянии между собой, они полностью компенсируют недостаток площади.

При монтаже конструкции контура следует помнить, что не должно быть слишком большого расстояния между электродами. В противном случае, произойдет нарушение поверхности оптимальной площади. Из-за этого может произойти многократное уменьшение эффективности контура заземления.

Материалом для контура заземления могут быть различные виды стальных металлов, а также медь, оцинкованная или луженая.

Выполнение подготовительных работ

Перед тем, как выполнять подготовительные работы, необходимо более подробно рассмотреть конструкцию контура заземления. В его состав входят вертикальные заземлители, вбиваемые в грунт. Их соединение между собой осуществляется с помощью горизонтальных заземлителей. Вся конструкция представляет собой одно целое с заземляющим проводником, соединяющим контур и электрический щит.

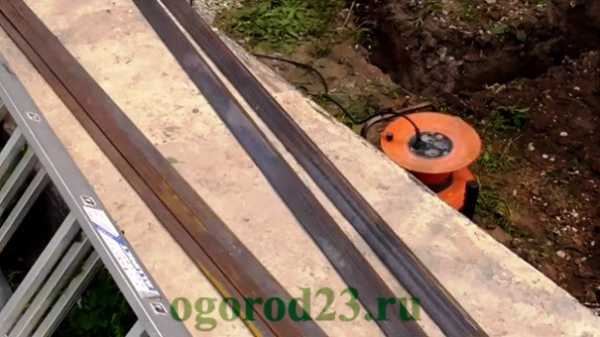

Вертикальные заземлители изготавливаются, чаще всего, из стального уголка, с размерами полок 50х50 мм и толщиной 5 мм. Горизонтальные заземлители можно сделать из полосовой стали 40х4 мм. Для заземляющих проводников лучше всего подходит сталь круглая, сечение которой составляет от 8 до 10 кв. мм. Для данных элементов нельзя применять арматуру, поскольку она имеет каленый наружный слой. В связи с этим, ток по сечению распределяется неправильно. Кроме того, арматура намного быстрее ржавеет.

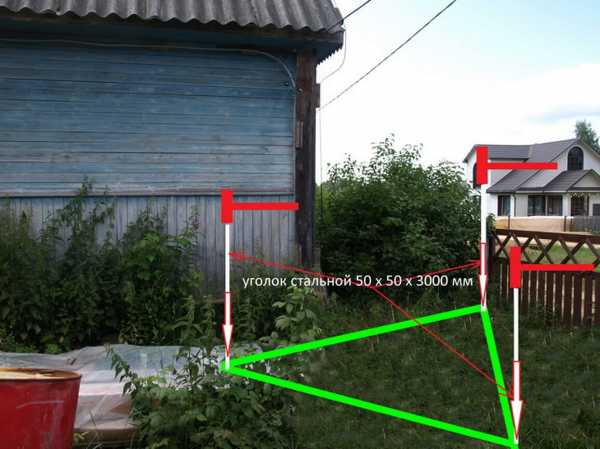

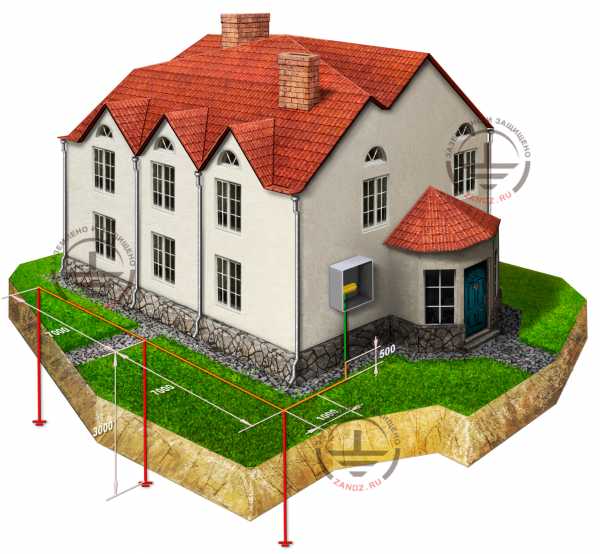

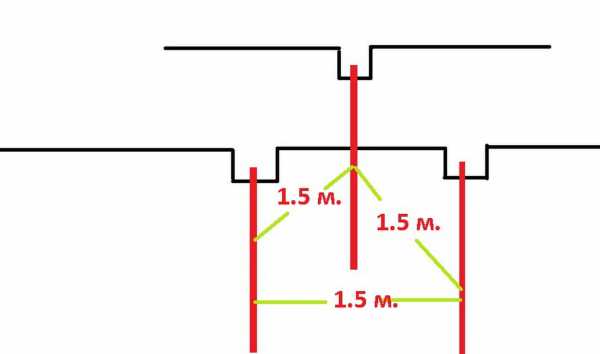

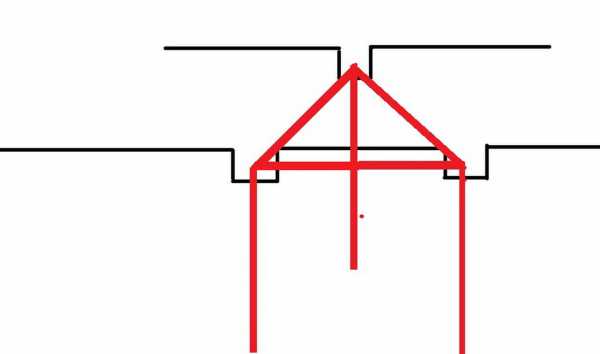

Вся конструкция заземляющего контура представляет собой треугольник с равными сторонами. Точно такая же разметка делается на земле во дворе дома. Рекомендуемое расстояние от фундамента до контура не должно превышать одного метра. После того, как выполнена разметка, по всему периметру разметки отрывается траншея на глубину до 1 метра. Ширина траншеи должна быть удобной для производства сварочных работ, для этого вполне достаточно около 70 сантиметров. Данная траншея предназначена для прокладки горизонтальных заземлителей.

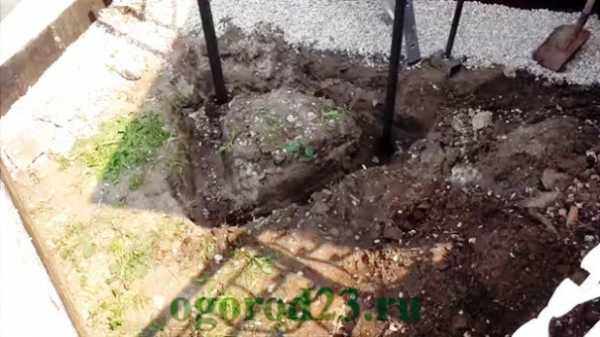

Забивание в землю вертикальных заземлителей производится в каждой вершине треугольника, на глубину от 2 до 3 метров. Для забивания используется обычная кувалда. Чтобы уголки лучше входили в землю, их концы необходимо заострить. В местах забивания можно заранее пробурить шурфы, чтобы уголки входили в более тонкий слой твердого грунта.

Монтаж заземляющего контура

После выполнения всех подготовительных работ, можно осуществлять непосредственный монтаж заземляющего контура. В вершины треугольника уголки забиваются не полностью, их края должны выступать из грунта примерно на 25 см.

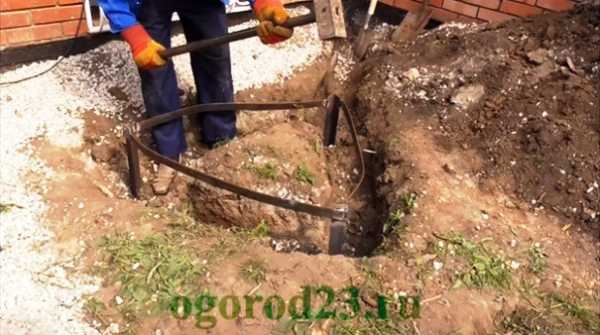

После вбивания в землю вертикальных заземлителей, производится их соединение друг с другом при помощи горизонтальных заземлителей. После всех соединений происходит образование замкнутого контура.

Для соединения используется обыкновенная сварка, с помощью которой к концам уголков привариваются стальные полосы. Соединение уголка и полосы должно быть именно сварочным. Не допускается применение болтовых соединений, так как постепенно такие места окислятся, и будет утерян контакт. В результате, функционирование заземляющего контура станет неэффективным.

После полной сборки контура, его нужно соединить с электрическим щитом. Заземляющий проводник приваривается одним концом к контуру и, далее, прокладывается в траншее, в направлении электрощита. На конец проводника приваривается болт, диаметром 6 или 8 миллиметров для того, чтобы закрепить провод в щите. Если стальная проволока отсутствует, то можно воспользоваться такой же стальной полосой, как и в горизонтальном заземлителе. Полоса будет даже более эффективной, чем проволока, поскольку она обладает большей площадью соприкосновения с землей. Единственная проблема заключается в сгибании полосы, поскольку она гораздо жестче, по сравнению с проволокой.

После того, как закончены все сварочные работы, свариваемые места обрабатываются специальными составами, защищающими металл от коррозии. Ни в коем случае нельзя использовать для этих целей обычные лакокрасочные материалы. Контур перестанет работать, поскольку будет потеряна связь с землей из-за высокого сопротивления, создаваемого краской.

После засыпки выкопанных траншей, можно выполнять подключение контура заземления к электрощиту.

Способы подключения контура заземления

В большинстве случаев, электрический ток к частному дому подводится с помощью воздушных линий. Заземление нейтрального провода в этих линиях осуществляется по системе TN-C, а к самому дому подходит провод фазы L и провод PEN, соединяющий в себе функции нулевого и рабочего провода. Поэтому, когда в частном доме установлен собственный заземляющий контур, его необходимо правильно подключить ко всем приборам и электроустановкам. Для такого подключения существует два основных способа.

Подключение домашнего оборудования к заземляющему контуру по системе TN-C-S

В системе заземления по варианту TN-C конструктивно не предусматривается отдельный защитный провод. Поэтому, необходимо сделать изменения и переделать существующую систему на TN-C-S. Для этого, в электрическом щите необходимо разделить совмещенный PEN проводник. Получится два раздельных провода: N – рабочий, РЕ – защитный.

К дому от ЛЭП подведено всего два провода, а в дом должна заходить уже трехжильная проводка, в которой отдельно имеется фаза, ноль и защита. Для того, чтобы правильно разделить старую систему, в электрощит устанавливается шина, имеющая с ним металлическую связь. Она будет играть роль шины заземления РЕ, и сюда необходимо подключить проводник PEN, идущий со стороны ЛЭП.

Шина РЕ соединяется с нулевым рабочим проводом N при помощи перемычки. Сама шина N не должна соединяться с электрощитом. Подключение фазного провода осуществляется также на отдельную шину, изолированную от щита.

После того, как выполнены все необходимые подключения, необходимо соединить электрический щит и заземляющий контур. Для этого используется многожильный медный провод, один конец которого соединяется со щитом, а другой, с помощью болта, соединяется с заземляющим проводником.

Соединение дома с контуром заземления с помощью системы ТТ

Данный вид подключения может производиться без разделения PEN проводника. Подключение фазного провода осуществляется к шине, изолированной от электрощита. Сам PEN проводник также подключается к изолированной шине и в дальнейшем играет роль нулевого провода. После этого, корпус щита соединяется с заземляющим контуром.

Таким образом, схема заземления частного дома этим способом показывает полное отсутствие связи PEN проводника и контура заземления. Данный способ имеет свои преимущества, по сравнению с первым вариантом. Однако, он и значительно дороже, поскольку предполагает установку дополнительных защитных устройств в виде УЗО и реле напряжения.

Что касается самого заземляющего контура, то его вовсе необязательно располагать в форме треугольника. Учитывая внешние условия, заземлители могут располагаться как угодно, в том количестве, которое способно обеспечить минимальное сопротивление заземления.

Проверка готовой системы заземления

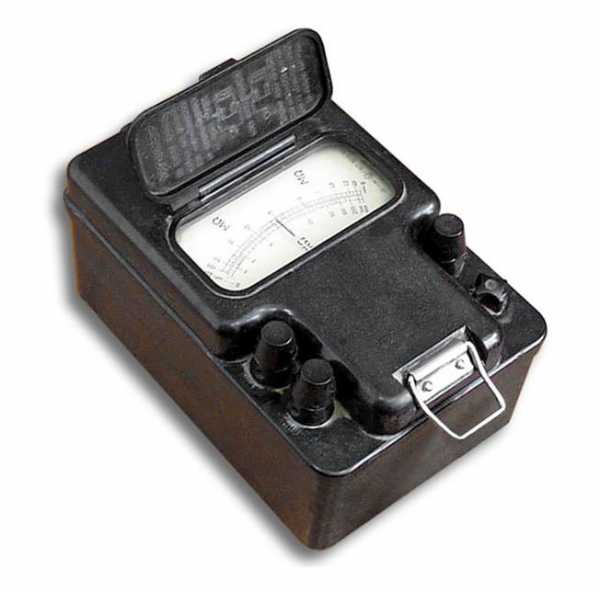

Перед началом эксплуатации, готовая система заземления должна пройти проверку на способность выполнять свои функции. Для того, чтобы протестировать работоспособность системы, применяется электрический тестер (Омметр), с помощью которого измеряется сопротивление. Если к частному дому подключена электрическая сеть, напряжением 220 вольт, то сопротивление заземления должно быть не более 30 Ом.

В идеальном варианте сопротивление должно иметь нулевую величину, означающую, что электричество полностью поглощается землей. Однако, на практике, это совершенно невозможно, поэтому, были созданы специальные нормативы для электрической части бытовых приборов. Расчет ведется по удельному сопротивлению и составляет от 0,5 до 60 Ом, учитывая особенности того или иного контура заземления.

electric-220.ru

Как подключить заземление | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga.ru. В этой статье мы будем с Вами разбираться, как подключить заземление. Эта тема довольно-таки обширная и имеет множество нюансов, и здесь так просто не скажешь — делай так или подключай сюда. Поэтому, чтобы Вы понимали меня, а мне было легче Вам объяснить, будет и теория и практика.

Заземление в нашей современной жизни является неотъемлемой частью. Конечно, можно обойтись и без заземления, ведь, сколько мы жили без него. Но, с появлением современной бытовой техники, заземление является просто обязательным условием для защиты человека от поражения электрическим током.

Общие понятия.

Заземление – преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Заземление предназначено для отвода токов утечки, возникающих на корпусе электрооборудования при аварийном режиме работы этого оборудования, и обеспечение условий к немедленному отключению напряжения с поврежденного участка сети путем срабатывания устройств защитного и автоматического отключения.

Например: произошел пробой изоляции между фазой и корпусом электрооборудования — на корпусе появился некоторый потенциал фазы. Если оборудование заземлено, то это напряжение потечет по защитному заземлению, обладающему низким сопротивлением, и даже, если не сработает устройство защитного отключения, то при прикосновении человека к корпусу, ток, который остался на корпусе, будет не опасен для человека. Если же оборудование не заземлено — весь ток потечет через человека.

Заземление состоит из заземлителя и заземляющего проводника, соединяющего заземляющее устройство с заземляемой частью.

Заземлителем является металлический стержень, чаще всего стальной, или другой металлический предмет, имеющий контакт с землей непосредственно или через промежуточную проводящую среду.

Заземляющий проводник – это провод, соединяющий заземляемую часть (корпус оборудования) с заземлителем.

Заземляющее устройство – это совокупность заземлителя и заземляющих проводников.

Немного теории.

Все Вы видели во дворах небольшие кирпичные сооружения, в которые заходят и выходят силовые кабеля — это трансформаторные подстанции (электроустановки). Трансформаторные подстанции служат для приема, преобразования и распределения электрической энергии. Любая подстанция имеет силовой трансформатор, служащий для преобразования напряжения, распределительные устройства и устройства автоматического управления и защиты.

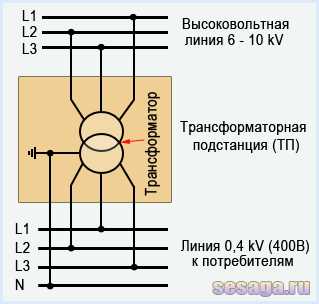

Принимая высоковольтное напряжение сети 6 – 10 kV (киловольт) подстанция преобразует его и передает потребителю — то есть нам. Прием и преобразование напряжения обеспечивает силовой трансформатор, с выхода которого к потребителю уходит трехфазное переменное напряжение 0,4 kV или 400 Вольт.

Для питания домашнего однофазного оборудования (телевизор, холодильник, утюг, компьютер и т.д.) используется одна из трех фаз L1; L2; L3 и нулевой рабочий проводник «N».

Это стандартная схема обеспечения потребителей электрической энергией, на базе которой были разработаны дополнительные схемы, различающиеся по способу подключения защитного заземления, подключения и защиты электрооборудования, а также принятых мер для защиты людей от поражения электрическим током.

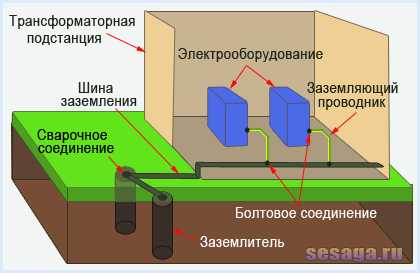

Трансформаторная подстанция имеет свой контур заземления, к которому подключены все металлические корпуса оборудования подстанции. Контур заземления представляет собой вбитые в землю металлические стержни, связанные между собой металлической шиной при помощи сварки. Эту шину называют шиной заземления.

Шина заземления заводится в здание подстанции и прокладывается по периметру здания. К ней привариваются болты, к которым уже через заземляющие проводники подключается все оборудование подстанции.

Согласно ПУЭ (Правила Устройства Электроустановок) заземляющий проводник (нулевой защитный) на электрических схемах имеет буквенное обозначение «РЕ» и цветовую маркировку с чередующимися поперечными или продольными полосами желтого и зеленого цветов.

Системы заземления.

Системы заземления различаются по способу заземления нулевого рабочего «N» проводника на вторичной обмотке силового трансформатора и потребителей электрической энергии (двигатель, телевизор, холодильник, компьютер и т.д.), питающихся от этого трансформатора.

Рассмотрим на примере трансформаторной подстанции.

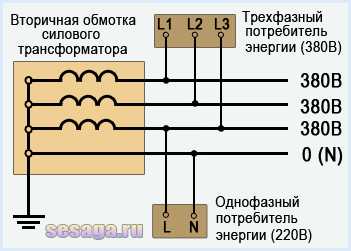

Вторичная обмотка силового трансформатора подстанции имеет три катушки соединенные «звездой», где начала катушек соединяются в общую точку, называемую нейтралью «N», которая непосредственно соединена с заземляющим устройством.

Свободные концы катушек подключаются к проводам трехфазной сети, уходящей к потребителям трехфазной или однофазной электрической энергии. Такое соединение нейтрали называется глухозаземленной и используется в системах заземления типа TN.

Здесь нейтраль «N», или еще ее называют рабочий ноль, выполняет две функции:

1. Совместно с одной из трех фаз образует напряжения 220 Вольт.
2. Выполняет защитную функцию, так как имеет прямой контакт с землей.

На данный момент существует 3 типа систем заземления:

1. TN – система, в которой нейтраль трансформатора заземлена, а открытые проводящие части присоединены к нейтрали;
2. TT — система, в которой нейтраль трансформатора заземлена, а открытые проводящие части заземлены при помощи заземляемого устройства, электрически независимого от заземленной нейтрали трансформатора;
3. IT — система, в которой нейтраль трансформатора изолирована от земли или заземлена через устройства, имеющие большое сопротивление, а открытые проводящие части заземлены.

Все три системы заземления разработаны для защиты людей и электрооборудования от действия электрического тока. Данные системы заземления считаются равноценными для защиты людей, но они не равноценны по способу обеспечения надежности (безотказности, ремонтопригодности) электроснабжения потребителей электрической энергией.

Обозначаются системы заземления двумя буквами.
Первая буква определяет связь нейтрали трансформатора с землей:

T – нейтраль заземлена;
I – нейтраль изолирована от земли.

Вторая буква определяет связь открытых проводящий частей с землей:

T – открытые проводящие части непосредственно заземлены;
N – открытые проводящие части присоединены к глухозаземленной нейтрали трансформатора.

Теперь рассмотрим все системы по порядку.

1. Система заземления TN.

Система «TN» — это система, в которой нейтраль трансформатора заземлена, а открытые проводящие части присоединены к нейтрали посредством нулевых защитных проводников.

Открытая проводящая часть – доступная прикосновению проводящая часть электроустановки (например: корпус бытовых электроприборов), которая в нормальном режиме работы электроустановки не находится под напряжением, но может оказаться под напряжением в случае повреждения изоляции.

Как правило, повреждение изоляции может быть вызвано многими факторами: это и старение оборудования, механические повреждения, длительная эксплуатация при максимальных нагрузках, скопление пыли между корпусом оборудования и токоведущими частями, образование влаги на пыльной поверхности, находящейся рядом с токоведущими частями, климатическое воздействие, заводской брак и т.д.

Так вот, в свою очередь система TN разделяется еще на три подсистемы:

1. TN-C — система, в которой нулевой защитный «РЕ» и нулевой рабочий «N» проводники совмещены в одном проводнике «PEN» на всем протяжении системы;
2. TN-S — система, в которой нулевой защитный «РЕ» и нулевой рабочий «N» проводники разделены на всем протяжении системы;
3. TN-C-S — система, в которой функции нулевого защитного «РЕ» и нулевого рабочего «N» проводников совмещены в одном проводнике в какой-то ее части, начиная от силового трансформатора.

Система TN-С.

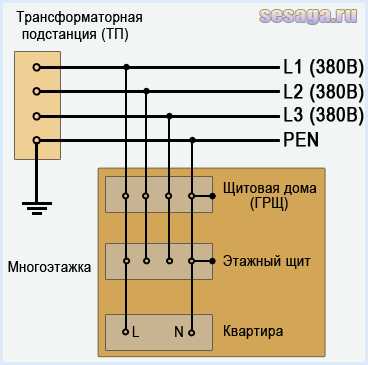

Система TN-C — это одна из первых систем заземления, которая еще встречается в старом жилищном фонде построенном до середины 90-х годов, но, не смотря на это, она еще существует и действует. Эта система прокладывается четырехпроводным кабелем, в котором идут 3 фазных провода и 1 нулевой.

Здесь нулевой защитный «РЕ» и нулевой рабочий «N» проводники совмещены в одном проводнике на всем протяжении системы. То есть, для питания электрооборудования и его заземления используется один «PEN» проводник, и это на сегодняшний день является главным недостатком системы TN-C.

В то время практически не было электрооборудования требующего трехпроводное подключение и поэтому к защитному заземлению не придавалось особых требований, и такая система считалась надежной. Но с появлением в нашем быту современного трехпроводного оборудования, где предусмотрен заземляющий проводник «РЕ», система TN-C перестала обеспечивать нужный уровень электробезопасности.

На сегодняшний день, практически вся современная техника питается через импульсные блоки питания, которые не имеют гальванической развязки с сетью 220 Вольт.

Это связано с тем, что в импульсных блоках питания есть помехоподавляющие фильтры, которые предназначены для подавления высокочастотных помех питающей сети 220 Вольт, и которые через развязывающие конденсаторы соединены с корпусом оборудования.

Высокочастотные помехи, возникающие в питающей сети, через развязывающие конденсаторы, провод защитного заземления «PE», трехполюсную вилку и розетку стекают на «землю». Вот поэтому возникает опасность появления фазного напряжения на корпусе оборудования при пробое изоляции между фазой и корпусом или пропадании рабочего нуля «N» при питании современной техники используя систему заземления TN-C не имеющей отдельного проводника защитного заземления «РЕ».

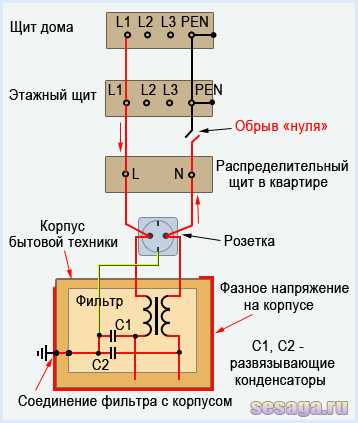

Например: если оторвется или отгорит между этажным и квартирным щитом Ваш рабочий ноль «N», то возникает опасность появления фазового напряжения на корпусе, работающего в данный момент бытового оборудования. И если оно не будет заземлено, то при прикосновении к металлическому неокрашенному корпусу голой рукой, через Вас потечет ток, и Вы получите заряд.

Хотя, благодаря импульсным блокам питания современная техника стала меньше, дешевле и легче, но и, естественно, требования в отношении уровня электробезопасности стали уже выше.

Но, как говорится, спасение утопающих дело рук самих утопающих, и поэтому некоторые умельцы, чтобы обезопасить себя, тянут заземление самостоятельно. Одни садятся на батареи центрального отопления, другие подключаются к корпусу этажного щита, ставят перемычку в розетке, устанавливают УЗО, а некоторые даже делают свой контур заземления.

Например: Вы подключились третьим проводником к корпусу этажного щита и думаете что заземлились. Это большое заблуждение. Вы сделали зануление — и не более того.

Защитное зануление – это преднамеренное электрическое соединение открытых проводящих частей электроустановки (например, корпус оборудования) с глухозаземленной нейтралью генератора или силового трансформатора, выполняемое в целях электробезопасности.

Глухозаземленная нейтраль – это нейтраль трансформатора, присоединенная непосредственно к заземляющему устройству.

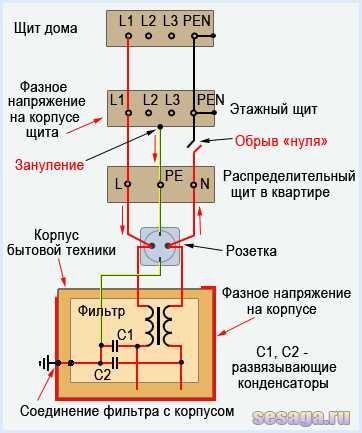

Так вот, зануление на корпус этажного щита опасно тем, что в случае обрыва Вашего рабочего нуля «N» питание бытовых приборов, включенных в данный момент в розетку, будет проходить уже через защитный проводник «РЕ».

А это уже неправильная схема питания для бытовых приборов, которая приведет к короткому замыканию и поломке всей техники. Автомат защиты сработает, но только от тока короткого замыкания, который создаст Ваша уже сгоревшая техника. А если в этот момент Вы возьметесь за металлический неокрашенный корпус, то вдобавок, на мгновение, получите заряд бодрости.

Хотя в ПУЭ №7 зануление допускается и считается дополнительной мерой защиты. Но опять же возникает вопрос: в каком месте делать зануление. Здесь решать Вам.

Другой пример.
Вы подключились к батарее центрального отопления, пытаясь таким-образом обмануть счетчик или заземлиться. На Вашем стояке сосед снизу делает ремонт и заменил старые ржавые трубы на пластиковые. Как итог — Вы оказались отрезанными от Вашей мнимой земли. Теперь Вы и соседи сверху будут находиться в постоянной опасности.

Или еще пример.
Вы учли все нюансы и решили заземлиться другим способом. В подвале дома или возле дома вырыли яму, вбили штыри, сделали по всем правилам контур заземления, и заземляющий проводник «РЕ» провели к себе в квартиру. Все, дело сделано, и теперь можно спать спокойно. А вот и нет.

Вдруг Ваш сосед задумал подшутить над Вами из вредности или просто из зависти, что у Вас есть заземление, а у него его нет. Возьмет и отрежет заземляющий проводник. Или ответственный по дому увидит неположенный по проекту провод и уберет его, а Вы живете и знать не знаете, что остались без заземления. К тому же еще заземление должно периодически проверятся специальными приборами. Вы это будете делать? У Вас есть такие приборы?

Как вариант защиты Вы установили в двухпроводную линию УЗО. В принципе, это не такой уж плохой вариант, но тоже имеет свои нюансы.

УЗО срабатывает на токи утечки 10 mA, 30 mA и 300 mA, но для этого ему нужен защитный проводник «РЕ», относительно которого УЗО видит эти токи. В системе TN-C защитного проводника «РЕ» нет, зато он есть в системе TN-S, для которой и было разработано УЗО. На двухпроводной линии УЗО тоже сработает, но через ток утечки, который Вы создадите своим телом.

Возьмем, к примеру, все тот же пробой изоляции на корпус, и при этом, одновременное прикосновение к оголенной батарее центрального отопления.

В системе TN-S ток утечки, возникший на корпусе, сразу пойдет по защитному проводнику «РЕ», и если его порог превысит уставку УЗО, то оно сработает и отключит питание. И даже, когда для УЗО порог будет маленький и оно не сработает — Вы ничего не почувствуете, или Вас будет просто немного пощипывать.

В системе TN-C другой случай. При одновременном касании к корпусу и оголенной батарее центрального отопления через Вас на батарею потечет ток. Если будет стоять обыкновенный автомат, то Вы, в зависимости от силы тока, так и останетесь висеть между двух огней, так как проходящий через Вас ток не будет являться током короткого замыкания. Если же будет стоять УЗО, то по достижению порога уставки оно сработает и отключит питание.

И вот здесь наступает момент истины: УЗО, в системе TN-C, от поражения электрическим током Вас не спасет. Свой заряд бодрости Вы получите. Вопрос только во времени нахождения под действием электрического тока.

В ПУЭ №7 по поводу установки УЗО в систему TN-C сказано:

1.7.80. Не допускается применять УЗО, реагирующие на дифференциальный ток, в четырехпроводных трехфазных цепях (система TN-C). В случае необходимости применения УЗО для защиты отдельных электроприемников, получающих питание от системы TN-C, защитный РЕ-проводник электроприемника должен быть подключен к PEN-проводнику цепи, питающей электроприемник, до защитно-коммутационного аппарата.

Опять возникает вопрос: откуда тянуть защитный проводник. Так что, здесь опять решать Вам.

Поэтому, если Вы живете в домах старой постройки и у Вас двухпроводная сеть, то обезопасив свою квартиру заземлением, как Вам кажется, проблема не решиться, а только ухудшится для Вас или соседей. Проблему двухпроводной сети надо решать коллективно – всем домом:

1. Переделка или изменение системы питания дома с четырехпроводной на пятипроводную линию.
2. Замена старых этажных щитов на новые, рассчитанные для пятипроводной линии.

Но не подумайте, что все так страшно. В этой части статьи я рассказал о возможных ситуациях, которые могут возникнуть с нами при неправильном подключении и использовании защитного заземления. Во второй части статьи мы продолжим разбираться с оставшимися системами заземления.
Удачи!

sesaga.ru

Как сделать заземление в частном доме: схемы, фото

Правильное заземление электрического оборудования важно для безопасности. Электрический ток постоянно идет по пути наименьшего сопротивления, и этот путь может каждый раз изменяться, если нет надежного заземления. Рассмотрим, как сделать заземление дома своими руками, занулить стиральную машину и плиту в квартире и какие инструменты нам для этого понадобятся.

Инструкции по установке системы заземления:

  1. Разместите заземляющие стержни и полосы соединения на открытой местности, например во дворе дома, или за гаражом. Место, при этом, выбирайте неподалеку от территории, где заземляющий провод входит в здание. Чем короче путь этого проводника, тем лучше система рассеивает «блуждающие» электрические заряды.
  2. Забить заземляющие электроды как можно глубже в землю. Для этого рекомендуем использовать специальный молот. Чаще всего общая длина погруженного в землю заземляющего электрода составляет 1,5 метра, но над землей должно быть видно только 20-30 сантиметров. Чем глубже заземлитель в почве – тем лучше он работает;
  3. Используйте наждачную бумагу или щетку по металлу, и тщательно очистите поверхность заземляющего стержня от грязи, ржавчины и следов краски. Обрабатывайте поверхность до появления яркого железного блеска – это гарантия улучшенной проводимости и сильного противостояния внешним раздражающим факторам;
  4. При помощи сварки соедините все части заземляющего устройства в единое целое. Полосы, соединяющие отдельные заземлители, выполняют сечением не менее того, из которого сделаны сами заземлители. Сварка производиться внахлест. Не допускайте плохого контакта, так как доступ к осмотру этих сварочных швов в дальнейшем будет отсутствовать.
  5. Также при входе заземляющего проводника в здание установливают медную распределительную пластину в виде распределителя отводящих заземляющих проводников.
Схема: система заземления

Заземление и бытовая техника

Люди не торопятся сделать зануление или заземление водонагревателя, компьютера, стиральной машины или электрического котла. И это негативно сказывается на работе бытовых приборов, появляется сразу ряд негативных моментов:

  • когда мы прикасаемся, устройство бьет током;
  • сбои в работе компьютера;
  • произвольные включения-отключения газового или электрического котла.

Решение, которое применяют в этом случае – это присоединение провода заземления (желто-зеленого цвета), к железной конструкции, которая в свою очередь заземлена, например, каркас панельного жилого дома или другие металлические конструкции. Но, если хотите правильно сделать защитное заземление в ванной, то действуют по такой инструкции:

  1. Зануление – это повторное заземление, т.к. заземление проводится как бы двумя отдельными проводниками;
  2. Заземляющий провод от электроприбора подключают отдельным проводом к нулевому, но это соединение выполняют в распределительном щите квартиры;
  3. Ни в коем случае такое соединение нельзя выполнять в самой розетке, т.к. не исключен вариант аварийного обрыва нулевого проводника ведущего к ней.

Видео: как правильно сделать заземление

Для водонагревателя типа «Титан», необходим также отдельный автомат защиты для контроля работы электрической цепи с заземлением.

Заземляем электроплиту

Предварительно нужно узнать о наличии «земли» в здании. Мы предлагаем такую схему заземления электроплиты: нужно купить медный провод 2,5 мм² в сечении, и протянуть его от распределительного щита, где установлен счетчик электроэнергии, к корпусу нашей плиты. В том случае, если дом без «земли», то нужно, в обязательном случае, установить на группу с электроплитой отдельное УЗО, как и на большинство приборов повышенной опасности поражения электрическим током. В виду своего конструктивного исполнения в железном корпусе, эти приборы должны быть обязательно заземлены. Корпуса таких устройств подключается после УЗО, а нулевой провод до него.

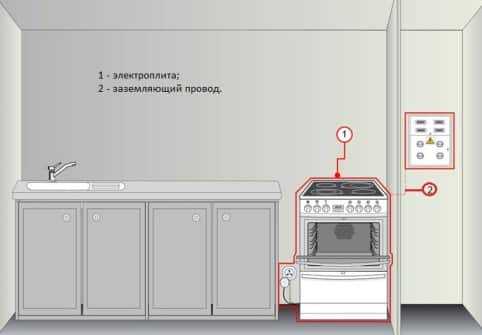

Схема: заземление электроплиты

Точно таким же образом приводится защитное заземление остальных электроприборов в железном корпусе: стиральной машинку, микроволновой СВЧ печи, проточного водонагревателя, тостера, ведь при имульсных бросках напряжения в электросети, оно порой достигает значения в десятки кВ, к чему современная техника без соответствующего уровня защиты попросту не готова.

Видеонаблюдение и заземление

Для уменьшения вредных помех электромагнитного излучения и помех на видеомониторе, нужно обязательно провести заземляющий провод к системе видеонаблюдения. Для этого находим заднюю металлическую крышку корпуса и подключаем к ней контур заземления, надежно закрепив все соединения заземляющего проводника. Вывод: прибор, содержащий металлические части, обязательно заземляют!

Безопасность оргтехники

Заземлить ПК так же легко, как и прочие аналогичные устройства. Используют два варианта: провести медный провод непосредственно к корпусу ПК или с помощью данного провода создать отдельный заземляющий контакт на розетке компьютерного сетевого фильтра.

www.asutpp.ru

Заземление в частном доме своими руками 220в

По всем современным требованиям в частном доме должно быть организовано защитное заземление. Что такое защитное заземление и зачем оно нужно?

Электричество в наши дома подается по двум проводам. Один из них является нейтральным, и к нему можно прикасаться голой рукой. На втором присутствует напряжение и трогать его нельзя — ударит током. Нейтральный провод на питающей подстанции соединен с землей.

Такой способ подключения в профессиональных кругах называется системой с глухо заземленной нейтралью и обозначается TN-C. Он самый простой и дешевый, применяется очень давно, но не соответствует современным требованиям по безопасной эксплуатации электроприборов.

В прежние годы, когда у наших бабушек самым мощным прибором был утюг в 300 ватт, такая схема себя оправдывала, потому что была простой и дешевой. Никакой дополнительной защиты, кроме пробок с плавкими предохранителями на 6 ампер, не требовалось.

Но сейчас количество, мощность и сложность используемых электроприборов гигантски возросло, и для безопасной эксплуатации требуется применение специальных методов защиты. Одним из таких методов и является создание устройства защитного заземления.

В традиционном варианте оно представляет собой конструкцию из вертикальных металлических прутов, вбитых в землю на определенную глубину и соединенных между собой горизонтальными металлическими полосами. Провод от сооружения поступает во вводный щиток, где присоединяется к главной заземляющей шине (ГЗШ). Теперь в щитке имеются три провода: фазовый, нулевой и защитный.

Это дает возможность перевести систему TN-C на систему TN-C-S, наиболее безопасную для потребителя. Разводка внутри дома проводится кабелем из трех проводов, что позволяет правильно заземлить корпуса электроприборов и защитные клеммы евророзеток. Что это дает?

Во-первых, улучшаются условия работы современных электроприборов. Все приборы, которые оснащены вилкой с тремя контактами, требуют для своей надежной и безопасной работы соединения защитной клеммы с заземлением.

Обычно это блоки питания компьютеров, кухонные комбайны, микроволновые печи, грили, бойлеры, стиральные машины, пылесосы и другая бытовая техника. В этих устройствах действуют импульсные токи, вращаются электромоторы — они создают активные помехи.

За счет заземления, эти помехи полностью или частично компенсируются. Сами устройства начинают работать стабильнее, срок их службы увеличивается. У микроволновой печи, например, значительно уменьшается вредное фоновое излучение. Наличие в щитке ГЗШ позволяет провести такое защитное заземление.

Во-вторых, прямое заземление корпусов в местах с повышенной опасностью – ванны, сырые подвалы – защищает от возможности поражения электрическим током. В случае поломки прибора и попадания напряжения на корпус в цепи питания резко возрастает ток, и немедленно срабатывает устройство защитного отключения (УЗО). Без заземления высокое напряжение остается на корпусе, и человек при случайном касании получает электротравму.

Рекомендуется заземлять корпуса нагревательных бойлеров, стиральных машин, электрических духовок, газовых котлов. Это обеспечивает безопасную эксплуатацию приборов как за счет случайного попадания фазы на корпус, так и за счет уменьшения влияния на их работоспособность внешних импульсных помех. В интернете приводятся сведения, когда заземление корпуса компьютера привело к трехкратному увеличению скорости сети.

В-третьих, наличие защитного заземления дает возможность организовать молниезащиту дома.

Требования к защитному заземлению:

  • обеспечение низкого электрического сопротивления между электродами и почвой в самые неблагоприятные погодные периоды: сухое лето и морозная зима;
  • конструкция должна длительное время сохранять свои качества.

Выбор конструкции

Выбор конструкции зависит от многих факторов:

  • тип грунта;
  • наличие свободной площади;
  • доступность материалов;
  • трудоемкость изготовления;
  • финансовые возможности.

Сопротивление между элементами защитного заземления и грунтом определяется состоянием почвы, количеством и свойствами электродов, глубиной их залегания. Наиболее подходящими являются суглинок, торф, влажная глина. Трудными считаются сухие песчаные и каменистые грунты. Чем глубже залегание элементов, тем лучше контакт с грунтом и ниже сопротивление.

Для нормальных почв дешевым вариантом будет классическая конструкция заземления, когда вертикальные электроды вбиваются в землю по прямой линии или в виде треугольника и соединяются между собой горизонтальными полосками с помощью сварки.

Недостатком линейного расположения является резкое ухудшение электрических свойств сооружения при повреждении любой из горизонталей. Треугольник в этом случае более надежен.

Для начала надо выбрать место для заземления. Оно должно быть недалеко от вводного щитка, но не ближе 1,5 метра от отмостки. Вертикальные элементы заземления забиваются в землю на глубину 2,5 – 3 метра. В случае треугольного размещения стороны треугольника равны такой же величине.

При линейном расположении расстояние между вертикалями делают меньше, но не ближе, чем 1,2 метра друг от друга. Слишком близкое расположение не приносит пользы, потому что ухудшаются условия для растекания тока по земле, а стоимость и трудоемкость увеличиваются.

Горизонтальные элементы располагаются на глубине 0,5 метра от поверхности и соединяются с вертикальными при помощи сварки. Никакое другое соединение не допускается действующими правилами. От ближайшего к вводному щитку угла конструкции делается отвод к дому с помощью полоски. К концу полоски приваривается болт М10, к которому подсоединяется провод или шина для ввода в щиток.

Сечение проводника:

  • медь – не менее 10 кв. мм;
  • сталь — не менее 75 кв. мм;
  • алюминий — не менее 16 кв. мм.

На месте защитного заземления нельзя сажать кусты, деревья или разбивать грядки. Будет правильнее сделать в этом месте декоративное украшение, чтобы люди там не ходили и дети не играли.

Схема конструкции заземления

Материал для электродов

В качестве вертикальных элементов может выступать круглая сталь, уголок или труба.

Для черной стали размер уголка 50х50х5 мм, диаметр трубы не менее 32 мм со стенкой больше 3,5 мм, а диаметр круглой стали должен быть более 16 мм. Горизонтальные соединительные элементы: полоса 40х4 мм или пруток диаметром от 10 мм.

Более дорогим вариантом будет применение оцинкованной стали или меди. Для меди диаметр круглого профиля от 12 мм, а диаметр трубы 20 мм со стенкой 2 мм. Нельзя использовать арматуру! Ее поверхность прошла закалку, она менее электропроводна и сильнее подвержена коррозии.

Порядок работы

  1. Выбирается место для размещения и конструкция заземления: линия или треугольник.
  2. Подсчитывается требуемое количество горизонтальных и вертикальных элементов и доставляется на объект.
  3. Подготавливается инструмент: лопата, кувалда, сварочный аппарат с электродами, болгарка.
  4. Выкапывается траншея глубиной 60 – 70 см по профилю заземления. Отмечаются места для вертикальных элементов. Здесь рекомендуется выкопать ямки. Чем глубже они будут, тем быстрее и легче забьются вертикальные электроды.
  5. Уголки и круглая сталь заостряются и затачиваются, а труба на конце расплющивается.
  6. После забивания привариваются горизонтальные электроды и шина до вводного щитка.
  7. Места сварки очищаются от окалины и обрабатываются антикоррозийным составом, например, битумом. Другие части конструкции ничем покрывать нельзя, чтобы сохранялось хорошее электрическое соединение с почвой.
  8. Траншея засыпается однородным грунтом и утаптывается. Защитное заземление готово.

Измерение электрического сопротивления

Следующим этапом является замер сопротивления. Это вопрос не простой. Для измерения используется специальный прибор – мегомметр с набором измерительных проводов и щупов. Сама процедура проводится в несколько этапов и зависит от местных условий.

Существуют разновидности этого прибора с разными методиками измерения. Среди электриков нет единого мнения, какой способ и какой прибор самый лучший. К тому же все приспособления достаточно дороги.

Вряд ли стоит покупать недешевую вещь ради единичного применения. Поэтому имеет смысл не заниматься этим делом самостоятельно, а поручить профессионалам. Это будет быстрее и дешевле.

Конечно, если у соседа завалялся подобный прибор и он его с удовольствием одолжит, то стоит овладеть еще одним навыком.

Мегомметр типа “М-1101”

Паспорт заземления

После окончания строительно-монтажных работ желательно составить паспорт контура заземления. В паспорте надо привести чертеж с указанием мест расположения вертикальных и горизонтальных электродов, указать материал из которого они сделаны, время строительства и измеренное сопротивление. Эти данные пригодятся для ежегодных проверок состояния конструкции.

Подключение к вводному щитку

Провод, поступающий от защитного заземления в щиток, присоединяется к главной защитной шине с помощью болта. ГЗШ представляет собой медную или стальную полоску (алюминий не разрешен!), которая крепится прямо к корпусу щитка. На полоске расположены болты М10 с гайками и шайбами, к которым присоединяются провода заземления.

Заземляющий провод от каждого прибора должен крепиться к своему болту. Рядом на изоляторах закрепляется нулевая шина такой же конструкции. Обе шины соединяются между собой толстым проводом.

В дальнейшем никакого соединения нейтральных проводов с защитными не допускается! Нейтральный провод от линии также соединяется с ГЗШ. Автоматы, переключатели и УЗО (устройства защитного подключения) подключаются к шинам в соответствии с проектной схемой.

Внутри дома вся разводка проводится трехжильным проводом. Чтобы не перепутать провода между собой, фазовый провод обозначается красным или коричневым цветом, нулевой — синим или голубым, а заземляющий — желто-зеленым или белым.

Достоинства и недостатки многоэлектродного контура заземления

Главными плюсами является невысокая стоимость материалов и то, что основная работа не требует квалификации. Выкопать траншею и забить кувалдой электроды в состоянии любой здоровый человек. Обрезать и заострить арматуру с помощью болгарки уже сложнее, а явным недостатком является необходимость сварки элементов, качественно выполнить которую сможет только сварщик.

Еще одним существенным недостатком такой конструкции является относительная недолговечность сооружения, которая составляет 5 – 15 лет в зависимости от характера грунта и качества изготовления контура. Если дом построен на песчаном грунте, то будут проблемы с достижением нужной величины сопротивления заземления.

В целом этот способ можно охарактеризовать как мало затратный, но долгий и трудоемкий, пригодный не для всех типов грунта. Зато основные работы могут быть проведены самостоятельно, без найма профессиональных строителей, которые, не всегда качественно выполняют свою работу.

Модульное заземление

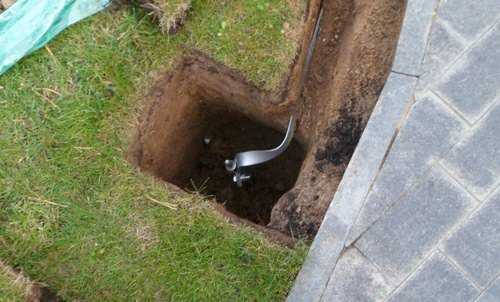

Существует еще один способ создания защитного заземления – модульное штыревое заземление. Это самая современная конструкция, которая обладает многими достоинствами, но она значительно дороже традиционной.

При этом случае в землю забивается полутораметровый железный штырь, покрытый цинком или медью. К этому штырю прикручивается следующий такой же штырь и забивается глубже, и так далее. Такое модульное соединение может достичь глубины 30–40 метров.

В процессе наращивания и забивания штырей проводится измерение сопротивления. Как правило, на глубине 10 метров оно уже составляет около 5 Ом, что вполне достаточно для защитного заземления. Характеристики грунта на таких глубинах более стабильны на протяжении всего года. Омедненные штыри устойчивы к коррозии, и вся система сохраняет свои свойства десятки лет.

На рынке существуют фирмы, поставляющие комплекты таких заземлителей с подробными инструкциями по монтажу. Они же могут провести все работы. Модульное заземление делается за несколько часов, не требует больших выделенных площадей и может быть выполнено даже в подвале.

С этим вариантом стоит познакомиться поближе и комплексно оценить финансовые и временные затраты в сравнении с традиционным способом.

Выбор способа и конструкции защитного заземления определяется владельцем дома.

Схема заземления частного дома

Блиц-советы

  1. Отнеситесь очень ответственно к выбору конструкции заземлителя и качеству работ. Переделывать или ремонтировать контур гораздо утомительнее и более трудоемко, чем сделать новый.
  2. Если на конец вертикального уголка наварить утолщение и заточить, то такой электрод будет легче вбивать в землю.
  3. Чем тяжелее кувалда, тем труднее махать, но легче забивать. Наиболее распространенный вес кувалды 6 – 8 кг.
  4. Электроды контура легче забивать, если они расположены строго вертикально.
  5. Убедитесь, что арматура приварена между собой по контуру соприкосновения, а не «прихвачена» за уголки. Это обеспечит надежный и долговременный электрический контакт.
  6. Не забудьте тщательно обработать места сварки антикоррозийным составом. Но только сами места!
  7. Не допускается заменять сварные соединения резьбовыми! Со временем электрический контакт в таких соединениях обязательно нарушится, и контур потеряет свои заземляющие свойства.
  8. Траншею надо заполнять той же землей, что в ней была, хорошо ее утрамбовав. Крупные камни надо выбросить. Нельзя заполнять траншею строительным мусором и обломками кирпича, это ухудшит электрические свойства почвы.
  9. Регулярно проверяйте состояние проводки во всех местах соединений проводов с клеммами.
  10. Следите за температурой вилок и розеток. Если они нагреваются, то это значит, что где-то образовался плохой контакт. Его надо обязательно найти и поджать.
  11. Провод от контура заземления должен соединяться с нейтралью только один раз — во вводном щитке. Больше ни в каком другом месте они соприкасаться не должны.
  12. Помните, что заземление обеспечивает надежную защиту только вместе с устройством защитного отключения (УЗО).
  13. Если возник вопрос – читайте ПУЭ (Правила устройства электроустановок) или проконсультируйтесь у грамотного электрика.

orcmaster.com

Заземление в частном доме своими руками

Проведённое заземление в частном доме своими руками поможет не только избежать опасности, но и сэкономит ваш бюджет. Ведь электрический ток может нанести непоправимый ущерб здоровью, жизни человека. При аварийной ситуации даже прикосновение к обычной стиральной машине или микроволновой печи может привести к трагическим последствиям. Если происходит обрыв нулевой фазы, то корпус электрической техники становится опасным, при этом контур заземления выступает как фаза, через которую электрический ток уходит в землю.




Монтаж заземления является необходимой мерой для любого здания, будь то частное строение, многоквартирное или дача. Во избежание возникновения короткого замыкания, а также для безопасной эксплуатации любых электроприборов заземление просто необходимо. Как сделать заземление? Напряжение 220 вольт и 380 вольт требуют разного подхода и выполнения различных действий, по сути это две разных сети. При напряжении 220 V возможно проведение стандартного зануления без обустройства контура, но для второго варианта (380 V) заземляющий контур обязателен.

В любом случае, если вы устанавливаете новую проводку или пытаетесь реанимировать старую, монтаж заземления должен быть произведён.

Установка контура, фото:

↑ к содержанию ↑

Контур заземления — требования к проводникам

Разберёмся, что такое контур заземления: по сути это заглубленные вертикальные заземлители, соединённые между собой горизонтальными. К данной конструкции прилагается заземляющий проводник, основная функция которого соединение контура и панели электрощита. Согласно правилам устройства электроустановок (издание №7) для вертикальных проводников рекомендуется использовать стальной угол (50×50×5 мм – подходит идеально), для горизонтальных – металлическую полосу (с прямоугольным сечением, размером 40×4 мм). Заземляющий проводник должен быть изготовлен из круглого стального прута с сечением 8 или 10 мм². Точные параметры заземляющих элементов более подробно описаны правилами по устройству электроустановок (ПУЭ) — раздел 1.7

При описании металлических элементов напрашивается мысль об использовании арматуры – этого делать категорически нельзя! Арматурные пруты имеют поверхностный калёный слой – этот фактор нарушает равномерное прохождение электрического тока по сечению. Также данный материал подвержен окислительным, коррозионным процессам.

Материалы для горизонтальных и вертикальных элементов, фото:

↑ к содержанию ↑

Как сделать заземление – монтаж контура

Сначала делаем контур: для этого рядом с домом (не превышая расстояние 1 м от фундамента) на земле размечаем равнобедренный треугольник. Затем по границам получившего треугольника роем траншею, глубины 1 м будет достаточно. Ширина траншеи должна быть такой, чтобы вам было удобно проводить сварочные работы (0,5-0,8 м). Изначально по периметру треугольника кладутся горизонтальные заземлители, после чего по углам вбиваются вертикальные – их следует заглубить на значительную глубину – 2 или 3 метра. Это несложно сделать при помощи кувалды, для удобства процесса сам угол лучше заострить на конце.

Теперь устанавливаем контур заземления. Требования таковы: края вертикальных заземлителей должны выступать на 25 см из места заглубления. Чтобы замкнуть контур, привариваем горизонтальные заземлители к вертикальным. Соединение деталей должно производиться исключительно при помощи сварочного аппарата и никак иначе. После этого подсоединяем контур к электрическому щиту: берем стальную проволоку (сечение 10 мм), привариваем её к контуру, укладываем в траншею по направлению к щиту, на конец проволоки привариваем болт М6 (либо М8) – он необходим для закрепления провода. Если у вас нет стального провода, то, как заземляющий элемент, может использоваться стальная полоса (такая же, какая использовалась для изготовления горизонтальных заземлителей).

Контур заземления, фото:

Согласно практическому опыту, стальная полоса больше подходит для заземления, чем проволока, однако её довольно сложно изгибать в требуемых местах траншеи. Не поленитесь обработать сварочные места специальными антикоррозийными средствами, главное – ни за что не используйте вместо этого средства обычную краску! Металлические детали должны предельно плотно контактировать с землёй, а слой краски препятствует контакту, создаёт сопротивление. После всех проведённых манипуляций засыпьте траншеи землёй, на этом процесс обустройства контура можно считать завершённым. Все вышеописанные действия также применяются при установке молниезащиты – процесс одинаков.

Сварка деталей контура, фото:

Отдельно стоит упомянуть об уже готовых сборных комплектах заземления (например, ZANDZ, КЗЦ-5, КЗМ-3, КЗМ-10, КЗМ-20), которые продаются в отделах электрооборудования. Такой комплект заземления уже имеет все необходимые детали для обустройства системы: омеднённые штыри, направляющую головку, наконечник, зажимы, латунные муфты для соединения, а также специальное антикоррозийное средство. Это довольно удобное решение, так как при покупке данного комплекта вы получите все необходимые элементы для проведения качественного заземления.

↑ к содержанию ↑

Подключение электрощита — заключительный этап проведения заземления

Данный процесс должен проводить квалифицированный специалист или, по крайней мере, человек, ранее неоднократно имевший дело с подобной работой. Новичкам, знакомым с монтажом заземления понаслышке или «прошерстстившим» Интернет об этапах процесса — пусть даже досконально изучив теоретическую часть — выполнять эти действия нельзя. К этому делу нужно отнестись крайне серьёзно, потому что любой неправильный шаг несёт угрозу вашей жизни, здоровью.

Возле того места, где контур выходит из траншеи, на стену дома необходимо установить распределительную коробку. Внутри этой коробки производится монтаж шины с двумя креплениями для болтов. Полоса заземлительного контура подключается к одному креплению, к другому нужно подсоединить медный кабель, его сечение должно быть больше 10 мм². Важно, чтобы сечение этого кабеля не было меньше, чем сечение вводного провода. Вместо крепления болтами вы можете использовать сварочный аппарат для соединения этих деталей. После этого медный кабель нужно проложить к электрическому щиту распределения, затем подключить его к шине заземления. От этой шины будут отходить все заземляющие провода. Главным условием этого процесса является требование целостности заземляющего кабеля на всех этапах прокладки – он должен быть цельным, не иметь разрывов. Проверка заземления, измерение его сопротивления осуществляется на последнем этапе всего процесса.

Направление полосы к дому, фото:

В частных домах могут наличествовать разнофазные электросети, поэтому заземление 220V и 380V должно быть разделено. Однако следует учитывать, что они могут быть направлены на один контур. Иногда на соответствующих форумах можно увидеть комментарии по поводу того, что для сети 220V не обязательно обустраивать заземлительный контур, можно лишь произвести зануление. На деле так оно и есть, но всё же наличие контура отнюдь не будет лишним для электроснабжения 220V.

Если же вы сами проводите заземление 380 в, то наличие контура является обязательным условием. Электропередача 380V очень требовательна к качеству заземлительного контура.

↑ к содержанию ↑

Как проверить заземление

Проверку проводят после проведения всех монтажных работ. Для этого существуют специальные приборы (например, Extex GRT300, Th300, EP183M), процесс проверки заземления у них одинаков. Предварительно следует заглубить два штыря (глубина должна быть не меньше 50 см), зачистить на шине участок. Затем, согласно прилагающейся к прибору инструкции, провода соответствующего цвета нужно подсоединить к шине заземления и к штырям. Измерения проводятся так, как указывает инструкция прибора. Согласно ПУЭ показатель сопротивления для электросети 220V не должен превышать четырёх Ом. Перед заглублением штырей убедитесь, что на этом месте не проходят никакие подземные коммуникации.

Фазу в розетке можно проверить с помощью специального тестера, она должна быть лишь в одном из отверстий розетки. При проверке заземляющего контакта лампочка-индикатор тестера не должна гореть, если она горит, значит нужно проверить правильность подключения или выявить возможные повреждения. При вскрытии розетки (естественно, при этом электричество должно быть отключено) вы должны обнаружить подсоединённые три проводка, если их два, а между клеммами (ноль-заземление) наличествует перемычка – это показатель того, что произведено зануление, но не заземление. Если всё сделано правильно, все три провода находятся на своём месте, то розетка закрывается, включается электричество, с помощью мультиметра проверяется напряжение фаза-ноль, фаза-земля, ноль-земля. Если при фазе-ноль нет напряжения, то это может указывать на обрыв нулевого провода, если отсутствует напряжение при фаза-земля, то это означает, что заземления нет. Если при соотношении фаза-ноль и фаза-земля наличествует напряжение, но при ноль-земля его нет, то, по всей видимости, это указывает на зануление.

Если у вас под рукой нет соответствующих измерительных приборов, но заземление проверить нужно, можно воспользоваться старым проверенным способом – лампочка с патроном и двумя проводами. Концы проводков нужно зачистить и вставить в розетку, при этом лампочка должна гореть. Далее следует извлечь один из проводков и дотронуться им до усика заземления, если при этих действиях лампочка не загорается, то таким же самым образом произведите проверку другого проводка. Если срабатывает устройство защитного отключения (УЗО), то это показатель наличия заземления. Если защита отсутствует, но имеется подключение земля-фаза, лампочка также будет гореть, но её свечение будет гораздо ярче, нежели при подключённой фазе-ноль.

Защитное заземление своими руками сделанное оградит вас от возможного электрошока, а вашу бытовую технику от поломки. Сегодня мы уже не мыслим свою жизнь без разнообразных электрических приборов, облегчающих нам быт. Электричество оказывает нам огромную помощь, но оно же несёт смертельную опасность, если не знать, как с ним правильно обращаться. Организация грамотного заземления – самый важный этап при монтаже проводки любого жилища. Как сделать заземление в частном доме должным образом, знают квалифицированные электрики, но если вы берётесь за это дело собственноручно, будет лучше, если рядом с вами будет находиться опытный человек.

ogorod23.ru

Как сделать заземление своими руками

Для устройства заземления в загородном доме или на даче вам потребуется немного терпения, строительных материалов, минимум инструментов, и чуточку знаний, полученных из данной статьи. Мы с не будем размышлять о том, какое бывает заземление и какие варианты заземления не следует брать на вооружение. Также, не будем забивать голову информацией об эквивалентном удельном сопротивлении грунта и значениями расчетных климатических коэффициентов сезонности сопротивления грунта.

Мы пойдём исключительно оптимальным путём – возьмём успешный опыт уже свершившегося монтажа заземления, которое выполнено на основании утверждённого проекта, его проверили и дали соответствующее разрешение на эксплуатацию компетентные службы.

Для начала, приблизительно подсчитаем что нам требовалось:

Инструмент

  1. Сварочный аппарат и маска для сварки.
  2. Кувалда 5-8 кг.
  3. Лопата (штыковая и совковая).

Материалы

  1. Уголок стальной 50 х 50 х 4 мм Х 3 м – 3 шт.
  2. Уголок стальной 50 х 50 х 4 мм Х 1.5 м – 3 шт.
  3. Прут стальной D – 14 мм – длина — от места монтажа заземляющего контура до дома + высота до фронтона + отдельный прут от заземляющего контура до дома и вверх до конька (при монтаже молниезащиты).
  4. Электроды 3 мм.
  5. Провод 4 х 4 мм 2 – длина, от распайки с прутом, до щита.
  6. Гофрированная труба для кабеля – длина, от распайки с прутом, до щита.
  7. Клемма для соединения прута и провода.

Прокладка наружной части заземления

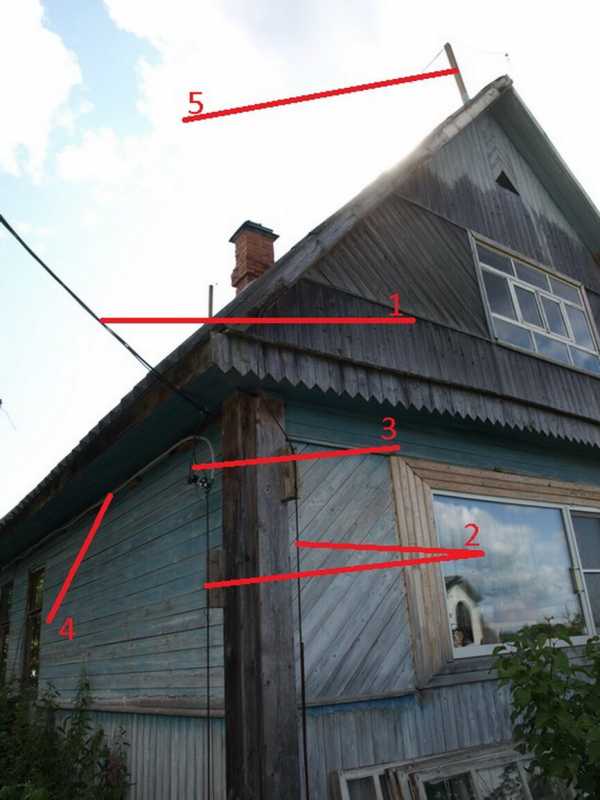

Начнем с того, что у нас получилось. Это загородный дом в деревне, то есть, требования к электричеству и защите на  высоком уровне.

  1. Провода со столба, запитывающие дом.
  2. Прут 14 мм. Выходит из земли и поднимается к месту распайки и к молниезащите.
  3. Место распайки (подключения) заземления, и питающих проводов со столба.
  4. кабель 4 х 4 мм в гофрированной трубе идущий на щит в доме (3 фазы, ноль с землёй в одной жиле)
  5. Молниезащита.

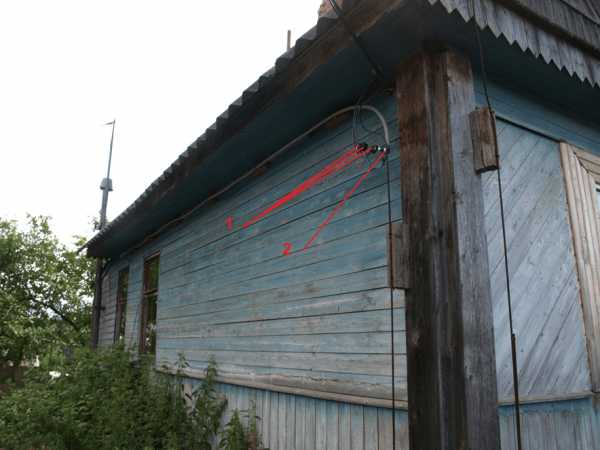

Провода, идущие со столба на дом.

2 прута, приваренные к заземляющему контуру и выходящие из земли. 1 на щит, 2-й на молниезащиту.

  1. Провод в гофре – земля с нолём и 3 фазы, заходящий в дом.
  2. Деревянные подкладки для кабеля и заземляющих прутов – во избежание непосредственного контакта с домом.

Молниезащита, устроенная на коньке дома.

Стрелкой показан заземляющий прут, который выходит из земли и поднимается к коньку, для соединения с тросом молниезащиты. Для устройства молниезащиты, был использован стальной трос, диаметр – 8 мм, натяжение между опорами достигается за счёт дверной пружины.

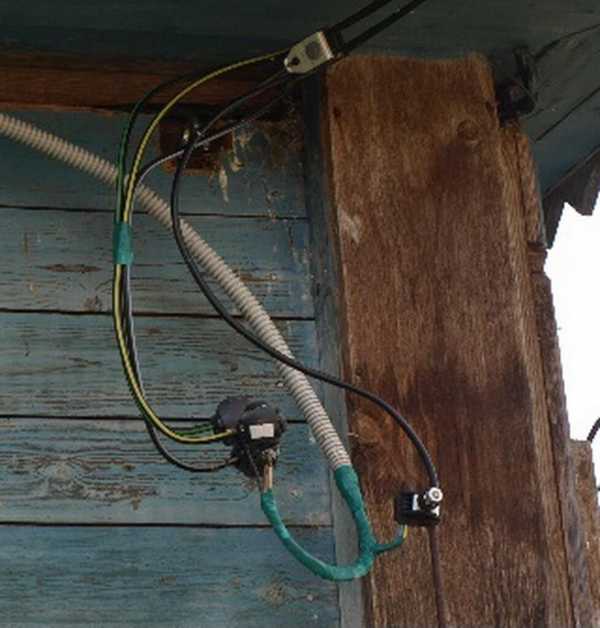

Место распайки проводов. 1 – 3 фазы; 2 – ноль соединённый с землёй.

Это то же место распайки с более близкого ракурса.

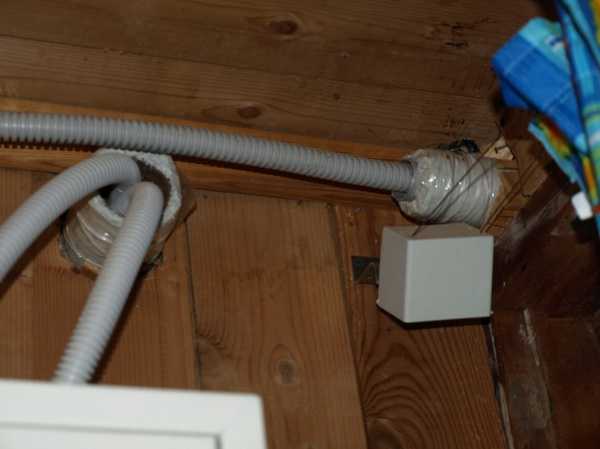

Провод 4 х 4 мм. В гофре, заходящий с улицы в дом, на электрический щит.

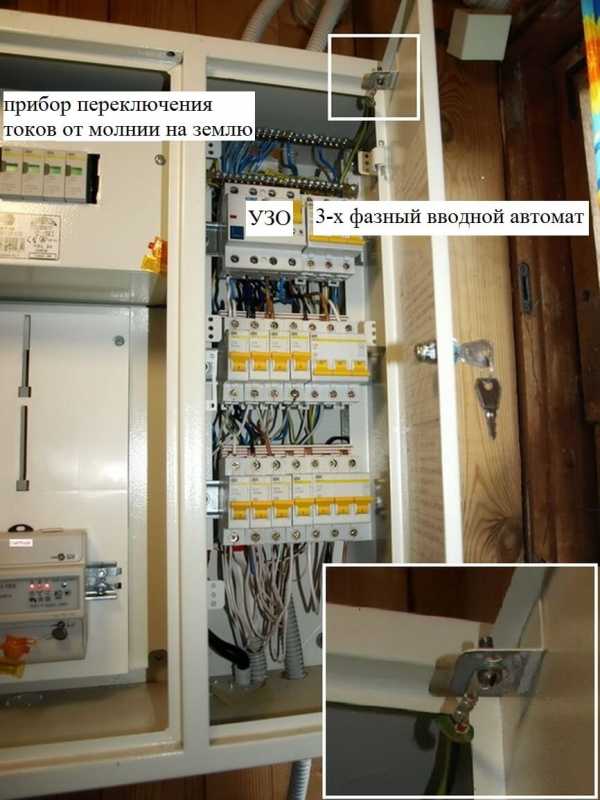

Электрический щит. Отдельно мы видим земляную жилу, которая контактирует со щитом за счёт штатного болтового соединения, находящегося на дверце щита.

А теперь то, что у нас осталось за кадром, то есть под землёй.

Устройство заземляющего контура

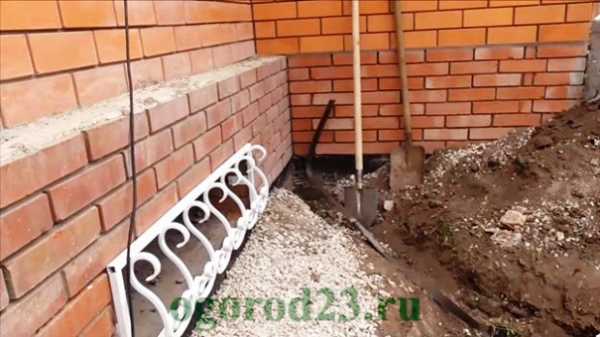

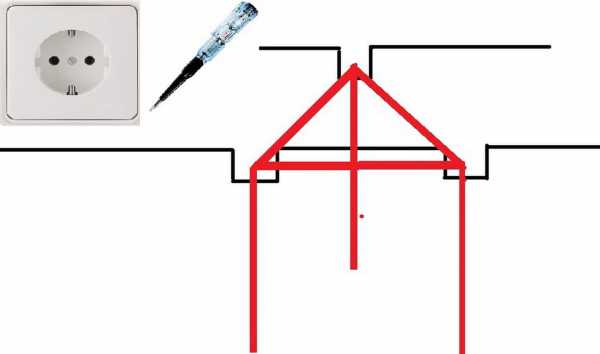

Там, где решили закопать заземляющий контур, по форме равностороннего треугольника отрываем ров — наружные размеры 1.8 х 1.8 х 1.8 м, ширина – 40-50 см, глубина 1 м.

Точно разметив три точки, между которыми расстояние по 1.5 метра забиваем электроды — 3 стальных, 3-х метровых уголка. Тут придётся действительно потрудиться. Уголки с одной стороны можно заточить при помощи болгарки – для лучшего входа в грунт. Забивать уголки нужно строго вертикально. Утопить их потребуется на половину высоты рва, то есть на полметра от уровня земли, получится глубже – пожалуйста, только неудобно будет проводить сварочные работы.

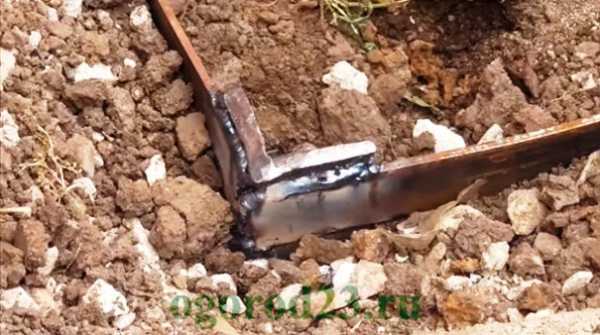

Тщательно привариваем три полутораметровых уголка к забитым в грунт электродам — уголкам, хорошо провариваем все прилегающие плоскости.

Затем, нужно замерить сопротивление нашего заземления. Для справки – максимальное, допустимое сопротивление для однофазной системы электропроводки – 30 Ом. Специальные, компетентные в этом вопросе службы, забивают в землю 2 электрода и проверяют своим прибором. Нам же, для уверенности, что контакт нашего контура с землёй хороший и сопротивление не превышает допустимые параметры, то есть, наши труды не напрасны и устройство заземления своими руками в вашем частном доме будет действительно надежным,необходимо сделать следующее:

Найти в доме ближайшую к месту закопанной стальной конструкции розетку и с помощью индикатора определить фазу.

Проверка сопротивления заземления

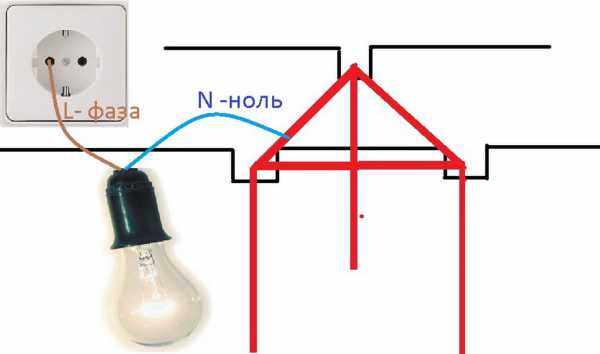

Затем взять лампу с патроном и один из контактов лампы запитать от фазы в розетке, а второй присоединить к заземляющему контуру. Если лампа горит ярко, то значит связь с землёй хорошая и сопротивление не превышает допустимые значения. В случае, если лампа горит тускло или вообще не горит, значит сопротивление превышает допустимые значения, такое заземление дом защищать не будет. Нужно будет увеличивать площадь заземляющего контура и снова проверять.

Если же проверка удалась– лампа горит ярко, сопротивление допустимое, то привариваем один конец металлического 14-ти мм прута к стальному уголку заземляющего контура и прокладываем его к дому в земле. Затем поднимаем под фронтон и коммутируем с жилой не менее 4-х квадратов по меди и прокладываем в щит. В щите подсоединяем землю к корпусу щита при помощи штатного, болтового соединения и распределяем землю по бытовым приборам и розеткам. В ров возвращаем выкопанный грунт.

Устройство молниезащиты, когда заземляющий контур уже готов, займёт немного времени и убережет вас от возможных неприятностей.

Типичная ошибка устройства заземления


На данном видео устройство заземления выполнено, скажем, на троечку с плюсом. В качестве электродов или забиваемого в грунт металла не используют арматуру или рифлёный металл, так как он по своим свойствам не способен находится долго в агрессивной среде – это ведёт к его неизбежно быстрой коррозии, соответственно, такое заземление достаточно быстро выйдет из строя. При использовании прута, оправдвнна только гладкая поверхность. А способ забивания металла в грунт при помощи перфоратора, прямо скажем – порадовал, за это респект автору.

Как выглядит контур заземления


В этом видеосюжете очень наглядно показано то, как нужно устраивать заземляющий контур. К данному материалу нет никаких замечаний. Спасибо автору за тольковое объяснение.

В заключение

Мы выяснили, как создать заземляющий контур, проверить сопротивление и проложить кабель с контура до электрического щита. Соблюдайте технику безопасности при производстве работ и не пренебрегайте технологией выполнения работ и качеством применяемых материалов.

После того, как заземление в частном доме готово, вам нужно узнать, как подключить УЗО и дополнить защиту вашего дома этим полезным устройством.



Работа участвует в конкурсе.

Автор: Александр Мищев

Загрузка…

cdelayremont.ru
