Как правильно проложить проводку в доме – Электропроводка в доме своими руками. Пошаговое руководство

Содержание

Как провести проводку в доме

Новый построенный дом или проведение его реконструкции связано с большим расходом денежных средств. Но их можно уменьшить, если часть работ провести самостоятельно. К примеру, сделать электропроводку в доме. Многие могут усомниться в этом, но данный процесс на самом деле не очень сложный, если учесть все его нюансы. Итак, давайте разбираться, как провести проводку в доме.

План проведения работ

Как и все строительные и сопутствующие им монтажные процессы, электрическая проводка делится на несколько этапов.

  1. В первую очередь, перед тем как проложить проводку в доме, необходимо создать так называемый план дома, она же схема, в котором будут по комнатам и служебным помещениям распределены все осветительные приборы, выключатели и розетки. При этом должны учитываться места установки мебели и бытовой техники, а, значит, схема электрической проводки будет во многом зависеть от дизайн-проекта.
  2. Очень важный момент – это установка розеток рядом с бытовыми приборами. Специалисты рекомендуют на этом элементе электрической схемы не экономить, лучше установить еще несколько дополнительных с учетом появления новой бытовой техники.
  3. В некоторых комнатах определите и проведите монтаж розеток многоблочного типа. Это когда в одной розетке заложена дополнительно возможность подключения телевизионного, телефонного кабеля и от интернета. Благо такие розетки сегодня не редкость.

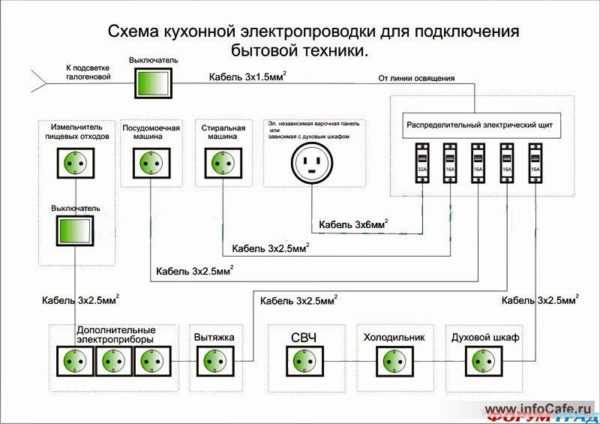

  4. Особое внимание уделите схеме проводки кухни. Это влажное помещение, поэтому здесь должны устанавливаться приборы соответствующего типа. К тому же их количество необходимо будет соотнести с количеством устанавливаемых бытовых приборов.
  5. Немного сложнее будет определиться с количеством осветительных приборов в комнатах. Но как было уже сказано выше, здесь придется основываться на дизайн-проект дома.
  6. Теперь, что касается распределительных коробок. В них производится соединение участков электрической проводки (схемы). Во-первых, их необходимо монтировать только в легкодоступных местах. Во-вторых, они должны вертикально располагаться над выключателями. В-третьих, распредкоробок в одном помещении должно быть не более трех штук.
  7. Розетки также можно подключать через распределительные коробки, но можно одним шлейфом. Правда, на одном участке не должно быть больше трех розеток.
  8. Итак, если с местом расположения розеток и выключателей определились, можно переходить к нанесению схемы прокладки кабелей и проводов. Идеальный вариант прокладки – это минимальная длина кабельной трассы. При этом необходимо учитывать, как правильно сделать схему прокладки относительно конструктивных элементов самого дома. Чтобы не запутать вас цифрами, предлагаем ознакомиться со схемой на рисунке ниже, где все четко указано.

Если схема прокладки кабелей и проводов готова, можно непосредственно переходить к монтажным работам. То есть, переходим к ответу на основной вопрос, как сделать электропроводку. Сначала схема наносится на стены, после чего по ней производится штробление и высверливание отверстий под розетки и выключатели. Если дом новый, то ничего штробить не надо. Необходимо провести монтаж, после чего приступить к отделочным работам. К примеру, к оштукатуриванию стен.

Обратите внимание, на вот какой момент. Если в помещениях будет устанавливаться подвесная или натяжная потолочная конструкция, то необходимо учитывать расстояние от нее до базового потолка. Может случиться так, что крепление подвесного потолка попадет на трассу прокладки кабеля. Этого надо избежать, снизив трассу на указанное расстояние на рисунке, считая подвесную конструкцию основным потолком.

Если электрическая проводка производится под полом, то кабели и провода необходимо уложить в защитные конструкции. Если на пол заливается стяжка, то для этого лучше всего использовать пластиковые трубы. Если это будет дощатый пол, то можно установить трубы металлические.

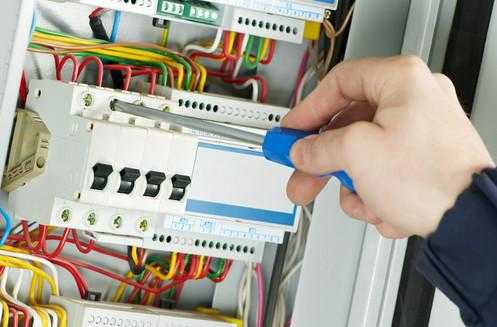

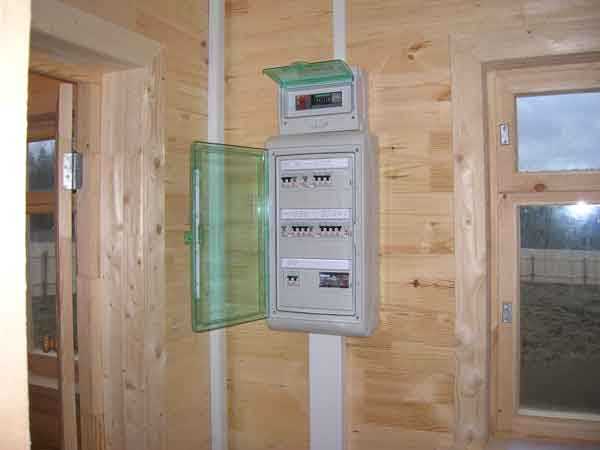

И последний этап во всем этом процессе – подключение схемы к распределительному щиту. Каждый электрик пользуется своей схемой подключения, считая ее правильной. Хотя все будет зависеть от того, сколько комнат и служебных помещений в доме, и какие в них установлены бытовые приборы, не забываем о количестве. Поэтому один шлейф обязательно выводится на кухню, второй в ванную, если в ней установлена стиральная машина. Третий шлейф идет в комнаты. Если комнат много, тогда можно их разделить на два или три участка. При этом отдельные линии выводятся на электроплиту и электрический котел отопления. Было бы неплохо, если бы и посудомоечная машина подключалась отдельным проводом. То же самое касается и кондиционера.

Кстати, что касается сечения проводов, то:

  • для посудомоечной и стиральной машины лучше использовать провод сечением 2,5 мм² с установкой в распределительном щите автомата номиналом 25 ампер;
  • для электроплиты и отопительного котла 6,0 мм² с установкой автомата на 40 ампер.

Расчеты

Как видите, монтаж электропроводки в частном доме – процесс не самый простой. Здесь большое количество нюансов, о которых необходимо знать. Тем более придется немного заняться математикой. И это касается не только количество элементов электрической схемы и длины необходимого количества проводов и кабелей. Необходимо точно рассчитать сечение используемых кабелей, особенно это касается розеточных групп.

Для этого придется сначала высчитать суммарную мощность потребления бытовых приборов, которые будут подключаться к каждой группе, после чего рассчитать силу потребляемого тока. А уже после этого, используя таблицы, найти истинное значение сечение необходимых проводов. Кстати, такая стать о том, как рассчитать сечение кабеля, на нашем сайте есть. Добавим, что найденное таким способом сечение необходимо увеличить до ближайшего большего. Это делается с одной единственной целью – учесть появление в доме новых бытовых приборов.

Заключение по теме

Отвечая на вопрос, как провести проводку в доме, необходимо понять одну вещь. Все правила и требования, касающиеся строительства, основаны на безопасном нахождении людей в здании. Электрические сети не стали здесь исключением. Поэтому, проводя электромонтажные работы самостоятельно, необходимо придерживаться строго правил проведения данного типа работ. Конечно, не все обыватели, которые своими руками пытаются собрать схему проводки в своем собственном доме, знакомы с этими правилами. Поэтому им в помощь эта стать, отвечающая на вопрос, как сделать проводку самостоятельно.

onlineelektrik.ru

Как проводить проводку в доме самостоятельно. Схема правильной прокладки проводки в доме

В каждом доме сегодня имеется электричество. Современную жизнь без него уже трудно представить. Поэтому во время строительства нового здания необходимо уделить пристальное внимание электропроводке в нем. Аналогичное требование относится и к приобретенному частному дому, который был возведен много лет назад. В большинстве случаев для осуществления таких работ нанимают профессионалов. Но в некоторых зданиях владельцы решают их выполнить самостоятельно, поэтому им необходимо знать, как проводить проводку в доме правильно. Также эти сведения будут полезны при осуществлении контроля над процессами, выполняемыми специалистами.

Разработка проектов для разных типов зданий

Этот этап является первоначальным, и от правильного его выполнения зависит вся прокладка проводки в доме. Разработкой схем занимаются проектировщики. В дальнейшем проекты утверждаются в специальных инстанциях. Чертежи необходимы для вновь строящихся домов. Кроме того, схемы и спецификации требуются для зданий, в которых намечается выполнить перепланировку, в результате чего практически полностью изменится существующая электропроводка. Также во время осуществления пристройки дополнительного этажа необходимо разработать новые чертежи энергоснабжения. Если же запланировано выполнить просто замену существующей электропроводки, то разрабатывать проект для этого не требуется. Можно воспользоваться уже тем, который существует и применялся при создании строения.

Способы монтажа кабелей

Чтобы знать, как проводить проводку в доме, необходимо изучить два основных на сегодня варианта ее монтажа. Кабель укладывается открытым или закрытым способом. В первом случае провод прокладывается по поверхности основных несущих конструкций. К ним относятся потолки и стены. Во втором варианте используются штробы, которыми являются углубления, сделанные при помощи специального инструмента в несущих конструкциях. В дальнейшем эти элементы заделываются при помощи штукатурки. Также для выполнения проводки применяются трубы. Они могут быть пластмассовыми или стальными. Их использование позволяет защитить кабель от возможных механических повреждений. Сегодня считается, что самая правильная проводка в доме, которая является наиболее безопасной — та, что сделана с применением скрытого варианта монтажа.

Комплектация объекта необходимым материалом

Для того чтобы ответить на вопрос: «Как сделать проводку в доме?» — необходимо правильно подобрать электрический кабель, имеющий определенное сечение, а также знать его длину. В число материалов для электроснабжения здания также входят выключатели и розетки, установочные коробки и светильники, электрические щиты и счетчики. Необходимо не забыть о кабель-каналах, или можно воспользоваться гофрированной трубой. Кроме того, понадобятся гипс и изолента.

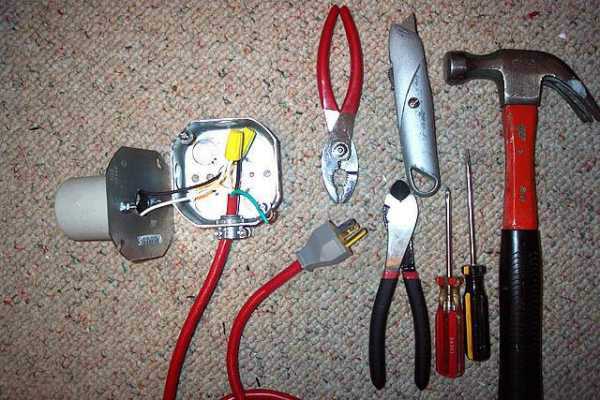

Комплектация монтажника

При ответе на вопрос: «Как проводить проводку в доме?» — необходимо всегда помнить об оснащении инструментом человека, который будет выполнять монтажные работы. В первую очередь для него потребуется приобрести отвертку, пассатижи, индикатор и кусачки. Также для успешной работы понадобится дрель или перфоратор, которые должны иметь специальные насадки. Они необходимы для высверливания гнезд, используемых во время установки выключателей и розеток.

Если электропроводку было решено выполнить скрытым способом, то для такого процесса понадобится штроборез. Он необходим для выполнения борозды, которая будет использована для прокладки кабеля в стене здания. Такой инструмент имеет два специальных диска, способных прорезать ровное углубление в твердых материалах, например, в кирпиче или бетоне. Также он позволяет ускорить монтажный процесс. При выполнении такой работы можно обойтись обыкновенной болгаркой, но в этом случае будет больше пыли, так как инструмент не имеет специального сборочного кожуха для нее. Кроме того, процесс займет длительное время.

Выбор провода

Обязательно при изучении вопроса: «Как проводить проводку в доме?» — нужно уделить пристальное внимание подбору сечения кабеля. Основным значением для его определения является суммарная мощность абсолютно всех электроприборов в здании. При этом необходимо обязательно предусмотреть запас мощности. Это позволит кабелю не перегреваться, даже если одновременно будут включены все электроприборы.

В настоящее время провода для проводки в доме выбираются следующие:

  1. Для светильников используют кабель 3х1,5.
  2. Для розеток применяется провод 3х2,5.
  3. Для электроплит, духовок и различных других приборов, имеющих большую мощность, используют кабель 3х4.

Когда кабель выбирается и осуществляется его проводка в доме, схема выполнения которой может быть открытой или закрытой, необходимо учитывать то, что для каждого агрегата, потребляющего много электрической энергии, нужно обязательно создавать отдельную линию. Также это необходимо делать для компьютерной техники, чтобы сократить или полностью избежать электромагнитных помех.

Длина всех проводов в доме зависит не только от габаритных размеров строения, но и от материалов, которые используются при создании электрической сети. То есть к ним относятся вышеперечисленные выключатели, коробки, розетки и так далее. Кроме того, обязательно следует учитывать, что в местах, где выполняется соединение кабелей, необходимо оставлять запас около 10 см.

Начало монтажных работ

Прокладка проводки в доме во многом зависит от правильно выполненной разметки трассы. Для того чтобы осуществить этот процесс, необходимо взять шнур небольшой толщины или шпагат, которые будут натерты мелом. С их помощью размечается магистраль кабеля. Ею является основной провод, проходящий от электрического щитка до самой удаленной и последней розетки. Располагать магистральный кабель нужно только горизонтально на высоте примерно 150-250 мм от уровня потолка. Кроме того, точно на таком же расстоянии основной провод можно размещать от пола. Ответвления, которые идут от магистрального кабеля к розеткам, светильникам и выключателям, нужно проводить при строгом соблюдении их вертикальности.

Если провод будет проложен под уклоном, то в этом случае при выполнении каких-либо работ его очень легко можно повредить. Например, это становится актуальным, когда владелец помещения собирается вешать на стену шкафы от кухонного гарнитура или картины в гостиной.

Выбор количества розеток и выключателей

Основным показателем, который влияет на число устройств, предназначенных для подачи электричества или его отключения, является наличие в доме электрических приборов. Так, для каждого светильника устанавливается обычно по одному выключателю. Количество розеток выбирается исходя из условий удобства для человека. Их подсчет можно вести по числу предполагаемых и используемых приборов. Так, например, для кухонных зон их должно быть не меньше трех штук.

Размещение розеток и выключателей для осветительных приборов

Каждое приспособление для подачи электричества или его отключения обычно располагается на стене. Точки для их размещения находятся на разной высоте от пола. Так, выключатели, когда выполняется правильная прокладка в доме кабелей, как правило, располагаются примерно в одном метре от нижней поверхности помещения. Для этого значения четких правил не установлено, поэтому каждый владелец его выбирает для себя в индивидуальном порядке. Кроме этого, они должны находиться на расстоянии 100 мм от косяка дверного проема и обязательно именно с той стороны, где размещается ручка. Что касается розеток, то для их установки также не существует сегодня точной высоты. Обычно такие приспособления размещаются от 300 до 800 мм от пола. Все зависит от месторасположения электрических приборов.

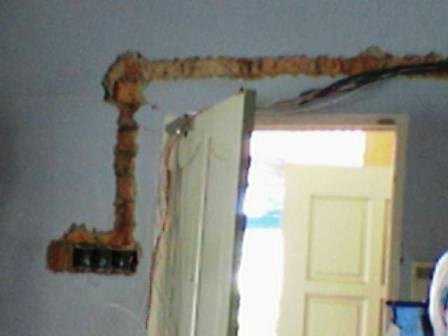

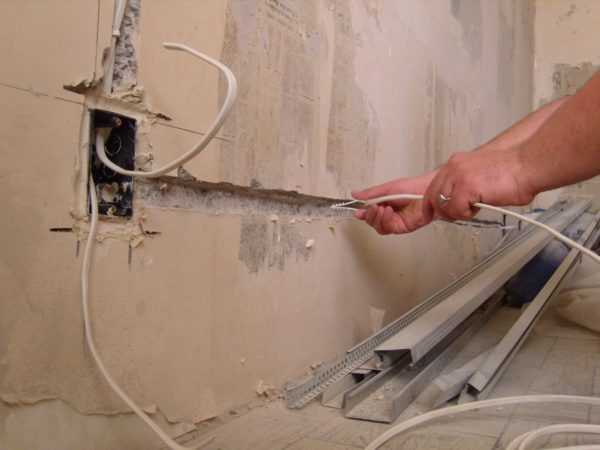

Штробление углублений для кабеля и электрощита

Чаще всего работы такого характера выполняются, когда осуществляется проводка в панельном доме или в здании, построенном из кирпича. Во время выполнения этого этапа монтажа всегда возникает много шума, а также пыли. По такой причине необходимо иметь под рукой наушники, защитные очки и респиратор. После выбора всех мест установки выключателей, розеток, раздаточных коробок и электрощита, которые отмечаются карандашом, выполняется штробление. Такой процесс осуществляется в два приема. Если используется болгарка, то выполняются 2 полосы рядом, расстояние между которыми может колебаться от 1 до 5 см, а глубина должна быть 20 мм. В основном эти величины зависят напрямую от количества заложенных в дальнейшем проводов. После этого при помощи перфоратора и специальной насадки убирается кирпич или бетон между двумя прорезанными полосами. Чтобы провести проводку в деревянном доме, используют открытый способ прокладки кабеля.

Для создания ниши под щит необходимо по обозначенному контуру пройтись болгаркой, а затем перфоратором убрать материал стены. Если глубина с первой попытки получается недостаточной, то нужно выполнить весь процесс заново и повторять его до тех пор, пока не получится достаточного места для монтажа.

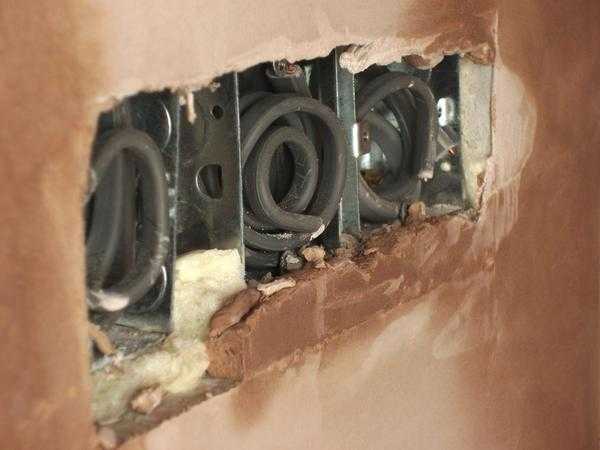

Работы по устройству установочных коробок

Без такого этапа работ во время монтажа электрической сети не обойтись. Проводка в доме, схема которой была выбрана на подготовительном этапе, всегда подразумевает установку раздаточных коробок. Для этого чаще всего применяют дюбеля или гипс. В заранее подготовленное при помощи коронки отверстие нужной глубины вставляется приспособление, которое закрепляется вышеперечисленным расходным материалом. Если же первоначально не удается закрепить коробку, используя дюбель, то применяется гипсовый раствор. Из него создается основание, к которому в дальнейшем прикрепляется элемент электрической сети дома. Использовать необходимо строительный гипс, имеющий время схватывания до трех минут. После нанесения его в отверстие нужно сразу же вставлять установочную коробку и незамедлительно ее отрегулировать до нужного положения.

Укладка проводов и их закрепление

Кабели всегда необходимо в здании фиксировать. Это не зависит от того, как выполняется монтаж проводки в доме. Для штроб применяют два варианта: мокрый или сухой. В самом начале один конец кабеля фиксируют в установочной коробке, при этом необходимо оставить около десяти сантиметров запаса. Если проводов несколько, то их соединяют через каждые 300 мм между собой при помощи пластмассовых застежек. Используя изоленту или отдельный кусок кабеля, к ним крепится дюбель. Более быстрым способом является применение гипса, только перед этим необходимо из штробы удалить всю пыль, а затем ее загрунтовать. Сначала в углублении для провода наносятся мазки через каждые 300-400 мм, а только потом в них утапливается кабель.

Проводка электричества в доме открытым способом осуществляется при помощи кабель-каналов, которые изготавливаются из негорючих материалов. Такой вариант фиксации отнимает у исполнителя минимальное количество сил.

Заключение

Многих людей интересует, как сделать проводку в доме. Чтобы быть уверенным в правильности выполнения всех процессов, всегда необходимо обращаться к специалистам, если у владельца недвижимости нет необходимых умений и знаний. Человеку ни в коем случае нельзя выполнять такую ответственную работу при отсутствии требуемой квалификации, потому что это может повлечь за собой необратимые последствия.

fb.ru

Как проложить проводку в деревянном доме правильно: видео-инструкция

Все фото из статьи

Эта статья о том, как правильно проложить проводку в деревянном доме. В ней мы разберем нормативные требования к внутренней проводке с учетом особенностей строительного материала и постараемся дать читателю ряд практических рекомендаций по выбору способа прокладки проводов, установки розеток и светильников.

Итак, приступим.

Деревянные стены делают безопасную разводку электричества  нетривиальной задачей.

Нормативные требования

Интересующая нас тематика затрагивается в следующих документах:

  1. В СНиП 31-106-2002, посвященном проектированию и строительству инженерных систем в частных домах.
  2. В СНиП 3.05.06-85 «Электротехнические устройства».

Уточним: большая часть текста документа посвящена монтажу промышленного энергоснабжения и высоковольтных линий. Проводки напряжением до 1 киловольта упоминаются в нем вскользь.

  1. В ПУЭ (правилах устройства электроустановок).

Давайте выделим ключевые моменты.

СНиП 31-106-2002

Как развести проводку в деревянном доме согласно требованиям этого СНиП:

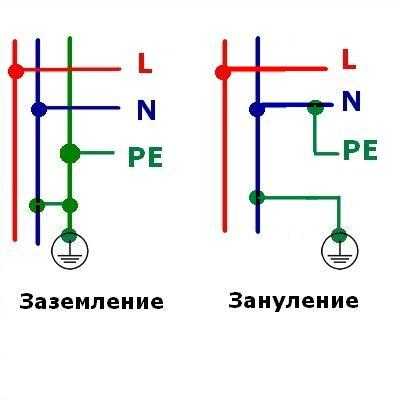

  • Внутренние цепи должны иметь заземление. Замыкание контакта земли в розетках на ноль тоже допускается, но только в том случае, если для этой цели брошен от щитка отдельный провод.

Вторая схема допустима, но с определенными ограничениями.

  • Если возможности энергоснабжения в силу каких-то причин (например, из-за недостаточной мощности подстанции) ограничены, расчетная нагрузка берется равной 5,5 КВт для домов с газовыми или дровяными плитами, 8,8 КВт — с электроплитами.
  • При площади жилого дома свыше 60 м2 каждый дополнительный квадратный метр увеличивает расчетную мощность на 1%.
  • Независимо от материала стен (включая горючие, групп Г1 — Г3) проводка может быть как открытой, так и скрытой. Высота прокладки проводки от уровня пола не регламентируется.
  • В жилых помещениях используются провода и кабели только и исключительно с медными жилами. Причина — в гораздо меньшем удельном сопротивлении меди, обеспечивающем меньший нагрев проводника при тех же токе и сечении. Чтобы не быть голословными, приведем справочные данные:
МеталлУдельное сопротивление, Ом*мм2/м
Алюминий0,0262 — 0,295
Медь0,01724 — 0,018

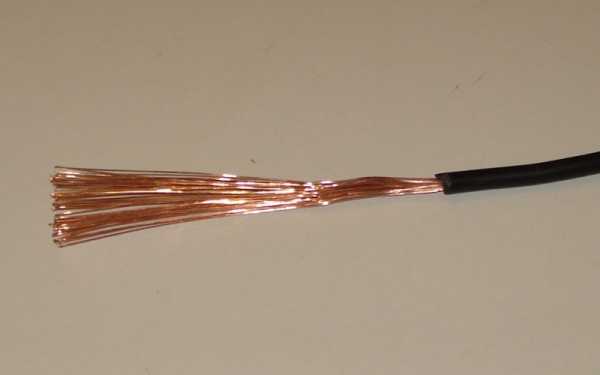

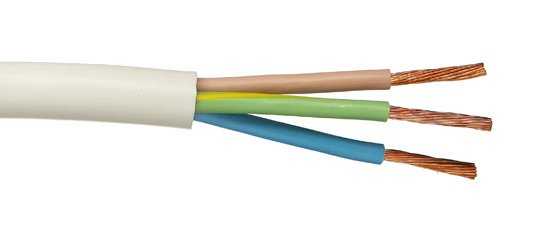

Многожильный медный провод на фото сочетает низкое удельное сопротивление с отменной гибкостью.

  • Проводку и кабели в защитных оболочках разрешается пропускать через любые конструкции зданий (в том числе деревянные) без использования гильз.
  • Места соединений кабелей и проводов не должны испытывать никаких механических нагрузок.
  • Места соединений в обязательном порядке изолируются. Качество изоляции не должно уступать цельным участкам проводов.

Обратите внимание!Изолентой не обойтись. Соединение изолируется термоусадкой: трубкой меньшего диаметра — отдельные жилы, большего диаметра — весь провод.

  • В распаечных коробках, на присоединении к розеткам, светильникам и прочим приборам при скрытой проводке оставляется запас провода не меньше 5 сантиметров.
  • Через наружные стены незащищенный провод пропускается в полимерной гильзе.

СНиП 3.05.06-85

Сравнивая текст этого документа с предыдущим, мы обнаруживаем ряд противоречий или уточнений. Так как правильно проложить электропроводку в деревянном доме с учетом требований СНиП 3.05.06-85?

Через горючие перекрытия и стены защищенные, незащищенные провода и небронированные кабели пропускаются в стальной трубе. Никаких полимерных гильз.  Мало того: пустоты между проводами заделываются с каждой стороны легко удаляемым материалом, желательно — несгораемым.

Давайте выясним, что все-таки применяется — стальная труба или полимерная гильза?Обратимся к здравому смыслу.

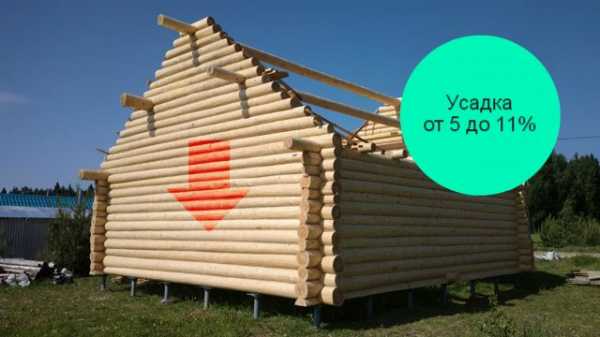

Деревянный дом принципиально отличается от кирпичного, газобетонного и т.д. двумя важными для монтажа внутренних коммуникаций параметрами:

  1. Значительной усадкой после постройки.

В первые два года после постройки сруб заметно меняет свои размеры.

  1. Заметными колебаниями линейных размеров конструкций в дальнейшем при изменениях влажности и температуры.

И то, и другое подразумевает некоторые взаимные смещения конструкционных элементов. Причем усилие, возникающее при смещении, может исчисляться сотнями кгс. Как в этих условиях поведет себя пластиковая гильза — догадаться нетрудно; наш выбор — сталь.

По той же причине проемы, через которые пропускаются любые инженерные коммуникации, в обязательном порядке обрамляются жесткой конструкцией, предотвращающей их деформацию  в процессе эксплуатации.

Что еще говорит СНиП о том, какая проводка должна быть в деревянном доме?

  • При открытой прокладке используются короба (кабель-каналы) со съемными крышками. Условия их прокладки должны исключать скопление внутри влаги.
  • Для скрытой проводки в деревянном доме, напротив, используются глухие короба и гофры.
  • Провода должны иметь маркировку в начале короба, в его конце, в точках ветвлений и подключения приборов.

Практический совет: при прокладке в коробе одного кабеля навешиванием бирок можно пренебречь. Жилы не даст спутать между собой цветовая маркировка.

Цветовая маркировка не даст спутать фазу с нулем или землей.

  • При прокладке открытой проводки в деревянном доме на изоляторах ветвления и соединения выполняются вблизи изолятора или прямо на нем.
  • Если СНиП 31-106-2002 позволял прокладывать проводки на произвольной высоте от пола, то здесь инструкция несколько иная: горизонтальная скрытая проводка под штукатуркой или в тонких (до 80 мм) перегородках не должна прокладываться выше 150 мм от перекрытия. При большей толщине стен, впрочем, провод может проходить по кратчайшим линиям.
  • Соединения любых проводов выполняются сваркой, опрессовкой в гильзе или клеммной коробкой (колодками). Подчеркиваем: не только соединение металлов, образующих гальваническую пару, что приводит к отгоранию контакта — всех без исключения проводов.
  • Металлические ответвительные (распаечные) коробки в местах ввода в них проводов должны иметь втулки из изолирующего материала. В противном случае возможно повреждение изоляции проводки острыми гранями металла.
  • При разводке в плинтусе силовые и слаботочные провода прокладываются отдельно. При этом плинтус должен быть несгораемым или трудносгораемым. Как правило, в качестве его материала используется поливинилхлорид: он является диэлектриком и не поддерживает горение.

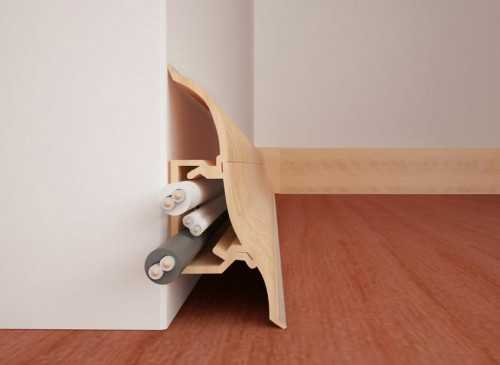

Плинтус с кабель-каналом. Материал — ПВХ.

Документ, среди прочего, затрагивает вопрос того, как спрятать проводку в деревянном доме в стальную трубу:

  1. При прокладке проводки в металлической трубе последняя  должна иметь гладкую внутреннюю поверхность и наружное антикоррозионное покрытие.
  2. Места выхода проводов снабжаются изолирующими втулками.
  3. Натяжение кабелей и проводов внутри трубы недопустимо.

ПУЭ

Существенная часть требований ПУЭ полностью или частично повторяет изложенное выше. Некоторые моменты, однако, представляют интерес.

При использовании отдельного нулевого провода в качестве заземляющего он подключается в щитке отдельным клеммным зажимом.

Скрытые в подвесных потолках и в перегородках из горючих материалов (в том числе, разумеется, деревянных) провода прокладываются в металлических трубах и закрытых коробах. Что, собственно, окончательно снимает вопрос о пластиковых гильзах, гофрах и кабель-каналах при скрытой прокладке.

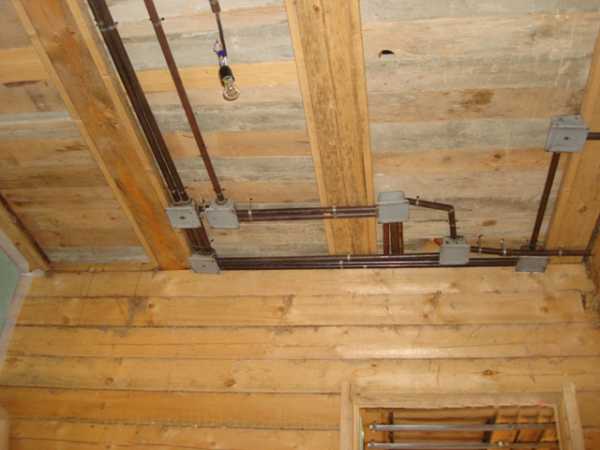

Проводка убрана в стальные трубы.

В помещениях для приема и приготовления пищи открытая проводка под запретом. Причина довольно очевидна: нагрев изоляции над плитой и ее размягчение могут привести к короткому замыканию.

Впрочем: силовые кабели в бронированных оболочках могут прокладываться открыто. Другое дело, что это решение будет крайне сомнительным с позиций эстетики.

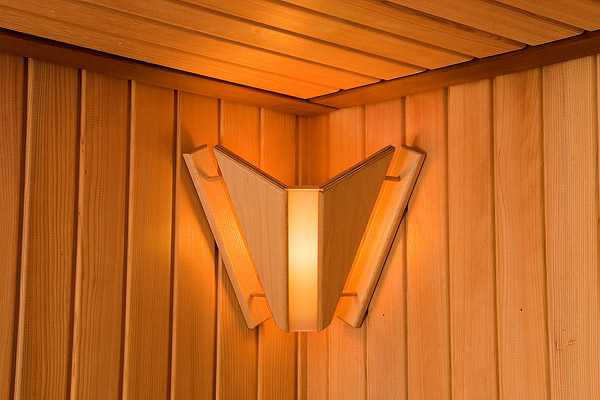

В саунах, ванных и душевых проводку настоятельно рекомендуется делать скрытой. При этом использование стальных труб и металлорукавов — под строгим запретом: влага в них может привести к появлению фазы на отсыревшей стене.

Казалось бы, ситуация безвыходная: единственный вид защитной оболочки, допустимой в деревянном строении, под запретом. Проблема, однако, легко обходится: проводка идет  по смежным помещениям и заводится непосредственно к защищенным (не ниже IP44) светильникам через гильзы (да-да, неметаллические) в стене.

Проводка убрана в смежные помещения.

Важный момент: для питания электрокотла в сауне используется кабель в высокотемпературной изоляции (не ниже 170С).

Практика

С нормативными требованиями мы вчерне разобрались. Пришло время вернуться в более практическую плоскость. Итак, как проложить электропроводку в деревянном доме своими руками безопасно, быстро и с минимальными затратами?

Способ прокладки

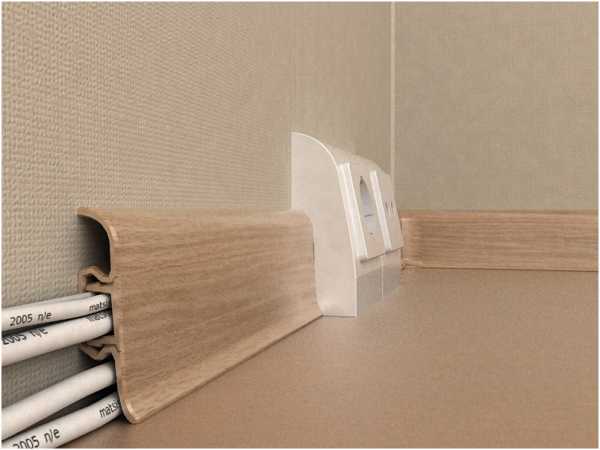

С точки зрения автора, оптимальное решение — открытая разводка в плинтусах с кабель-каналом.

  • Распаечные коробки монтируются открыто, над плинтусом. При нынешнем изобилии выбора электрооборудования не проблема подобрать изделия, удовлетворяющие самым строгим эстетическим требованиям.

К розеткам это тоже относится.

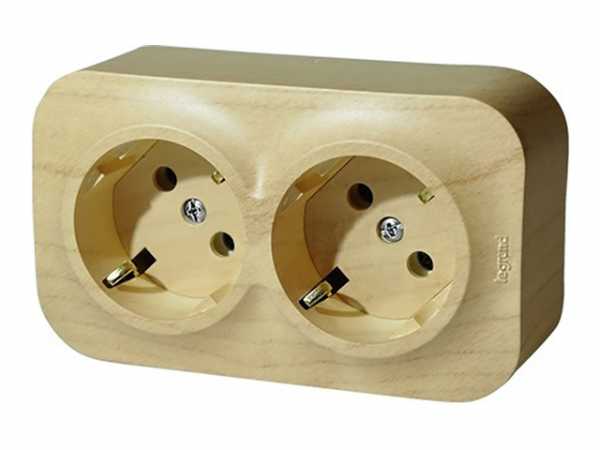

  • Накладные розетки (группы из 2 -4 штук на одной колодке) располагаются непосредственно над плинтусом, горизонтально или вертикально. Близость к полу — скорее плюс, чем минус: в большинстве случаев провода от розеток свисают вниз, а не тянутся вверх.
  • Настенные светильники запитываются через вертикальные кабель-каналы небольшого сечения. Они опять-таки ничем не испортят эстетику помещения.

Чем выгодна такая схема?

  1. Цена погонного метра поливинилхлоридного кабель-канала в несколько раз ниже стоимости стальной трубы — даже без учета трудоемкости ее скрытой прокладки и заделки штроб.
  2. При искрении или перегреве проводки оплавление и деформация короба станут заметными задолго до того, как возникнет реальная опасность возгорания.
  3. Проводка куда более ремонтопригодна, чем при скрытой прокладке. В самом деле, как заменить электропроводку в деревянном доме, если она скрыта в стальной трубе внутри стенки, да еще и частично оплавлена? Здесь же для доступа к любому участку провода достаточно открыть крышку короба.
  4. Конфигурация проводки может быть изменена с минимальными затратами времени. Вам нужна новая розетка в середине комнаты?

Чего проще:

  • приобретите саму накладную розетку, пару колодок и полметра провода;
  • обесточьте комнату;
  • разомкните провод колодками, выбрав его слабину;
  • подключите и прикрутите к деревянной стене розетку;
  • закройте короб.

Просто, не правда ли?

Еще более простое решение — установка плинтусных розеток.

Соединение проводов

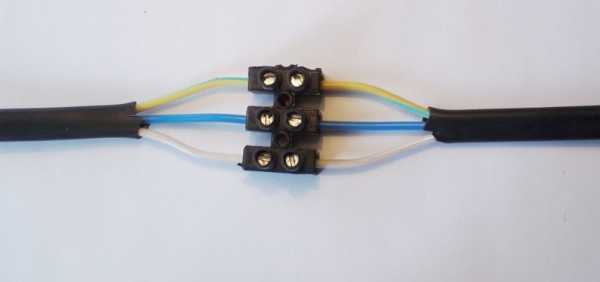

Для него удобнее всего использовать клеммные колодки. Тонкость здесь всего одна: чем больше линейные размеры колодки, тем меньше шансов сорвать резьбу или выкрошить клемму при зажиме жилы провода.

Совет: чтобы надежно зажать тонкий провод в колодке большого размера, подверните зачищенный от изоляции конец и зажмите его вместе с изолированным участком.

Проблема маленьких колодок — низкая механическая прочность.

Выбор сечения

И здесь алгоритм очень прост: для скрытой прокладки или укладке в кабель-канал нужно подбирать сечение медного провода из расчета 1 мм2 на 8 ампер пикового тока.

Давайте выполним простую расчетную задачу: вычислим минимальное сечение для питания электрочайника мощностью 2,2 КВт.

  1. Ток в цепи питания составит 2200 (мощность в ваттах) / 220 (напряжение питания в вольтах) = 10 ампер.
  2. Минимум сечения составит, таким образом, 10/8=1,25 мм2.

Напомним: вне зависимости от сечения питающего провода ток на бытовой розетке не должен превышать 16 А.

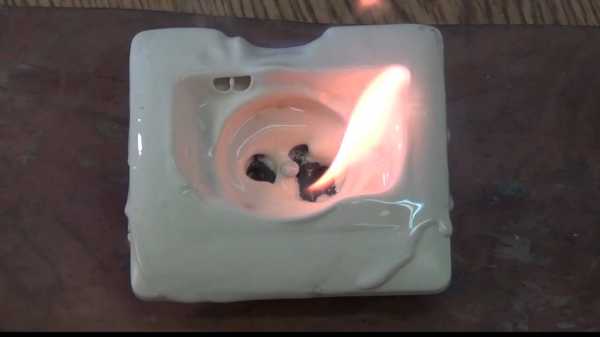

Превышение штатного тока вызовет перегрев клемм.

Заключение

Надеемся, что изученные нами нормативные документы и практические рекомендации помогут читателю сделать свой дом светлым, теплым и безопасным. Дополнительную информацию как сделать проводку в деревянном доме можно почерпнуть из видео в этой статье.

Успехов!

rubankom.com

Монтаж электропроводки в квартире

Стоит сказать, что электрическая проводка любого помещения строго индивидуальна. Поэтому рассмотрим основные моменты монтажа электропроводки в квартире. Итак, сначала нужно ввести вводной кабель в распределительный щит. Электрический щит содержит прибор регистрации электроэнергии – электрический счетчик и устройства защиты – автоматические выключатели, узо, диф. автоматы и др. Электрический распределительный щит может находиться в нише (внутренней установки) или на стене (накладной). Наиболее оптимальное размещение электрощита сразу возле входа прихожей квартиры.

Оптимальное размещение электрощита сразу у входаэлектрощит — проводка для квартиры

Видео. Секреты сборки электрощита и проводки в квартире

Прокладывать нужно медный провод сечением не менее 6 мм2 . Установка электрического распределительного щита размещают на уровне 1,5 м от чистого пола. Благодаря этому обеспечивается доступ к различным приборам для их осмотра, снятия показания счетчика и профилактических работ. Работа приборов защиты оптимизируется в зависимости от потребляемой мощности.

Скрытый и открытый монтаж проводки в квартире

Сейчас в большинстве квартир используется скрытая под штукатуркой электрическая проводка. В перегородках гипсокартона, провод протягивают в специальном защитном рукаве. Наружная проводка в кабель-канале выглядит не эстетично, такой способ прокладки проводника больше подойдет для офисных помещений. В квартире кабель-канал прокладывают как исключение.

Электропроводка в кабель-канале

электропроводка в кабель-канале

Для установки скрытой проводки в стене делается углубление до 2 см. Такое действие осуществляется лишь при полной разметке стены. Наряду с этим, углубления для розеток и выключателей делают вертикально над этими установками, но не по диагонали, пытаясь сократить путь прокладки проводника. Проводник для потребителей должен быть уложен прямо – перпендикулярно. Предварительное крепление провода проводится с использованием дюбель — хомутов, а после этого штукатурится. Отличный вариант, когда провод протягивается в защитном рукаве, но это приводит к увеличению себестоимости электрической проводки. Защитный рукав дает возможность протянуть провода, не нарушая штукатурку в будущем, если понадобится замена или ремонт электропроводки. Наряду с этим, применение защитный рукав или труба создают защиту электрической проводки.

Электропроводка в защитном рукаве

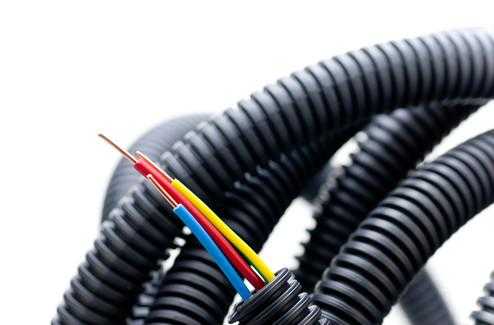

электропроводка в защитных рукавах

В основном, для проведения электропроводки в квартире используется медный провод в ПВХ изоляции. Проводник должен быть одножильным, он намного меньше окисляется наряду с многожильным медным проводом.
Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок. Крепление подрозеточных коробов проводится с помощью смеси алебастры или ротбанд.

Линии электропитания, стоит прокладывать, начиная от щита, который установлен при входе в квартиру отдельно для розеток и освещения. После этого через распределительные коробки  делается разводка электричества по всему помещению. В соединительных коробах остается небольшой запас провода до 10 см для последующего расключения. Необходимо отметить, что такой тип разводки используется довольно давно, и в большинстве старых жилых помещений он сохранился и поныне.

Распределительная коробка для расключения проводов

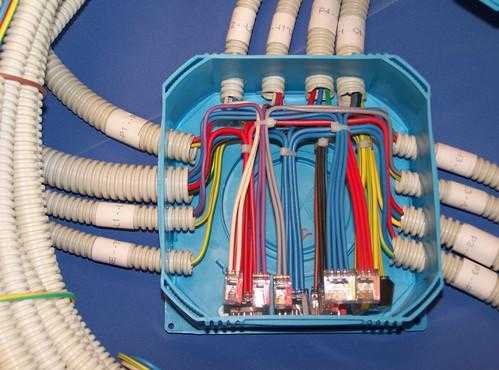

электропроводка заведена в распределительную коробку

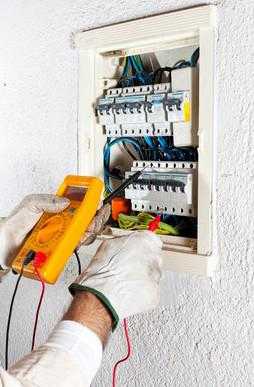

Автоматика защиты для электропроводки в квартире

Современные аналоги квартир имеют несколько групп линий электрического питания. В такой схеме обязательна установка  УЗО, которая будет обеспечивать защиту семьи от поражения электрическим током.  В современном электромонтаже используется больше приборов защиты и проводов, поэтому ее себестоимость значительно увеличивается. Такие расходы оправдываются, повышая уровень надежности сети электропитания. Благодаря такой разводке образуются независимые линии, которые в дальнейшем приводят к легкому устранению неиспавностей.

узо для защиты человека от поражения током

Электропроводка для электроустановок

проводка для блока розеток

Любое из комнатных помещений должно быть оборудовано стандартным типом освещения, которое может дополняться местным освещением в виде торшера, бра, настольной лампы. Большинство специалистов считает, что достаточно использовать 1 розетку на 6 кв. метров площади комнаты. Для компьютеров и телевизоров можно предусмотреть блок розеток. В кухонном помещении домовладельцы имеют множество различных бытовых приборов, куда входит микроволновая печь, посудомоечная машина, соковыжималка и др. поэтому благоразумно предусмотреть достаточное количество розеток и проводников.

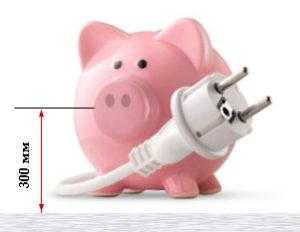

розетка 300 мм от чистого пола

Местоположение выключателей зачастую определено недалеко от двери на расстояние от дверного проема 10 см и уровня чистого пола 90 см. Главное, чтобы при открытии двери не перекрывался доступ к выключателю.  Уровень розеток должен достигать отметки 30 см от уровня пола. Большинство специалистов рекомендуют приобретать выключатели и розетки на керамической основе с медными контактами.
Непосредственно перед выполнением установки розеток в помещениях необходимо определиться с их местоположением, а также актуальностью их установки, маршрутом прокладки кабелей, объемом проводов, а также местоположением распределительных коробок.

кабель для монтажа в квартире

Для оптимального подключения розеток используется медный кабель марки ВВГнг. Этот элемент необходим для внутренней прокладки, так как укрывается специальной изоляцией, которая препятствует горению. Размер сечения проводов в кабеле непосредственно связан с результатами мощности электрических приборов. В основном, этот показатель достигает отметки 2,5 мм. Он содержит несколько жил в виде фазы, ноля и земли. В старых строительных сооружениях, где заземление в электрораспределительных щитках отсутствует, используется двухжильный кабель (фаза, ноль).

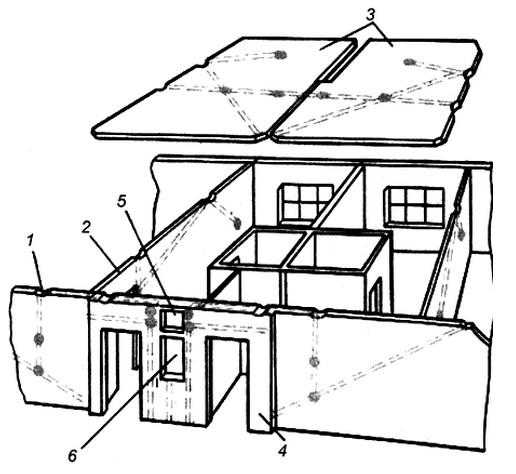

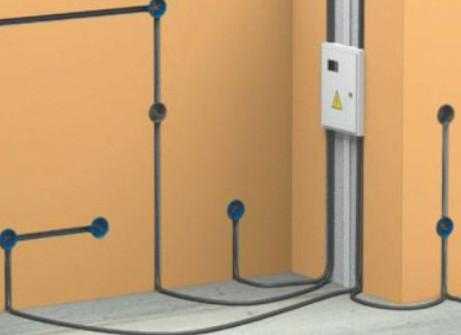

Геометрия прокладки проводов в квартире

геометрия электропроводки

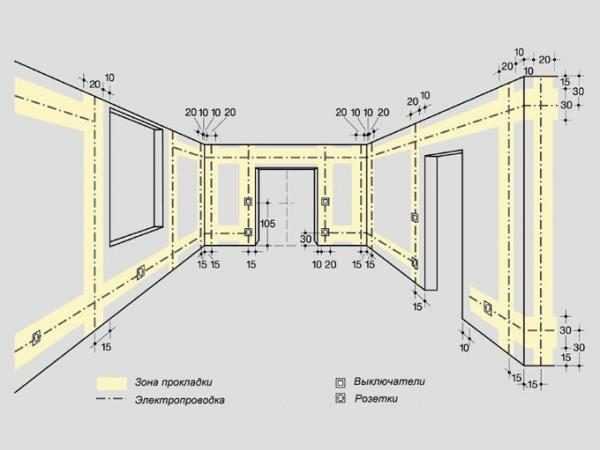

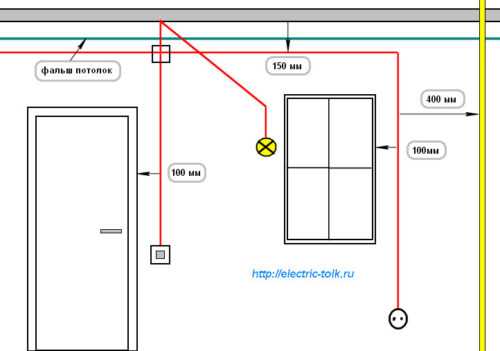

Всегда правильно прокладывать электропроводку по горизонтально-вертикальным линиям, независимо от того в кабель-канале или под штукатуркой. Но все же, нередко можно встретить  проводку, проложенную кратчайшим путем, произвольно. На такое ухищрение идут по нескольким причинам: из–за экономии электропроводки, незнание правил электромонтажа, небрежности электромонтажника, с целью с экономить время и силы.  Почему так важно соблюдать геометрию прокладки электропроводки?

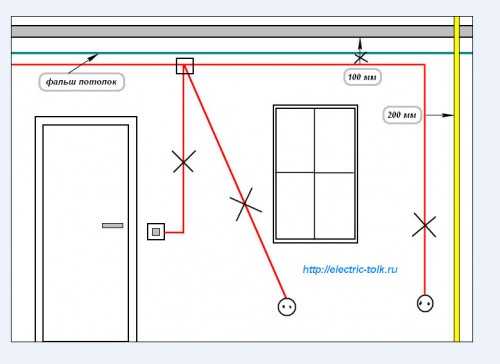

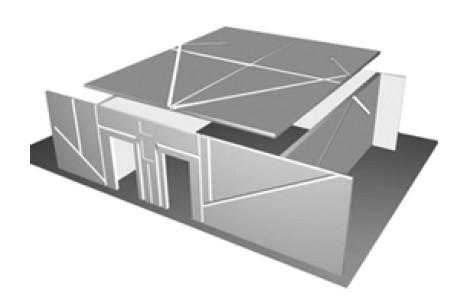

Схема неправильной прокладки электропроводки

геометрия электропроводки

Сделали ремонт, произвели в доме перестановку мебели, на образовавшемся пространстве решили повесить новую картину, наметили, берем перфоратор, сверлим и  попадаем точно в то место, откуда вылетают искры. Такой сценарий не надуман,это обычное явление, я и сам однажды угодил в такое место, хотя был выбор просверлить в сантиметре влево или в сантиметре вправо. Пришлось исправлять ошибку и возмещать ущерб.

Итак, неправильно проложенная электропроводка повышает риск однажды обесточить часть линии. После хорошего ремонта не всегда так просто исправить разрыв провода.

Правило электромонтажа прокладки электропроводки очень прост: там, где установлена розетка или выключатель,проводка должна  опускаться строго по вертикали к электроустановкам. Если понадобится в будущем повесить картину, риск повредить электропроводку сводится к нулю.

Электропроводка должна прокладываться строго вертикально или горизонтально

электропроводка в штробе

Такие элементы прокладываются по гофрированным пластмассовым трубам с целью защиты от повреждений изоляции при выполнении отделки.  Маршрут прокладки должен содержать лишь горизонтального и вертикального типа зоны. Не рекомендуется использовать диагональные зоны. Кроме этого, повороты кабеля и пересечения с иными кабелями должны делаться под прямым углом. Дистанция от потолка должна достигать максимального показателя 15 сантиметров.

Схема правильной прокладки электропроводки.

геометрия электропроводки

Вертикально проложенные провода должны быть удалены от дверных и оконных проемов на расстояние не менее чем на 100 мм. Вблизи отопительных труб, прокладка должна осуществляться на расстоянии не менее 150-200 мм, при перпендикулярном пересечении электропроводка должна быть защищена асбестовыми прокладками. Параллельная прокладка вблизи трубопроводов с горючими веществами (газ) производится на расстоянии не менее 400 мм. Следить нужно так же за острыми углами бетона, металлическими частями и усадкой здания.

На какой высоте от основания потолка закладывается электропроводка? Минимум 150 мм, (зависит от высоты потолка), т.е. принцип такой: если планируется установка подвесного или натяжного потолка, провод должен остаться в доступной зоне. Если новый потолок от основного потолка будет опущен на 300 мм в квартире с высокими потолками, электропроводку стоит проложить на расстоянии 400 мм. Учитывать такое правило нужно даже в том случае, если вы на данный момент не планируете подвесные потолки.

Как правильно проложить электропроводку в панельном доме?

Чаще всего в панельных домах электропроводка к розеткам проложена в специальных технических каналах не вертикально, а с уклоном, в среднем под 450.

Схема электропроводки в панельном доме

как правильно проложить проводку в панельном доме

Если нужно перенести или опустить вниз выключатели и розетки в другое удобное место, достаточно проделать небольшое углубление в панели для утопления проводки. Если прежнее место розетки на высоте 1 метра не устраивает,  и вы решили перенести ниже, на расстояние от пола 300 мм и  чуть в сторону, принцип остается прежним- прокладываем прямо перпендикулярно.

Электропроводка в панельном доме

электропроводка в панельном доме

Как проложить электропроводку в полу и на потолке

Если планируется натяжной или подвесной потолок, электропроводку можно проложить на потолке произвольно, кратчайшим путем, например, кабель NYM не требует дополнительной защиты, так как имеет тройную изоляцию и не поддерживает горение. Кабель ВВГ, ВВГнг, прокладывают в ПВХ гофре. Крепится кабель к потолку на дюбель хомуты или в гофре закрепленные специальные держатели (клипсы).

Электропроводка уложенная в полу

электропроводка в полу

Под деревянным полом прокладывают также произвольно, в металло-гофре или металлических трубах. Если в стяжке, тогда провод прокладывают в ПВХ гофре, произвольно.

На потолке и в полу не должно быть распределительных коробок, т.е. соединение проводов и разводки проводников не должно быть. Все проложенные провода должны иметь непрерывность, от щитовой до потребителя или от распределительной коробки, установленной в стене, до потребителя. Если бы коробка оказалась в недоступном месте, то в случае сбоя в контактных соединениях, невозможно  устранить неисправность. Распределительные коробки должны оставаться доступными для ремонтных или профилактических работ.

Электропроводка на потолке в гофре

электропроводка на потолке

Электробезопасность во время монтажных работ электропроводки

Также стоит упомянуть о правилах безопасности при подключении розеток и прокладке кабеля. Большинство специалистов не рекомендуют заниматься прокладкой кабеля, когда он находится под напряжением. Это связано с тем, что человек может получить электрический ожог или вообще погибнуть. Поэтому перед работой с кабелем, необходимо проверить обесточен ли он. Для этого потребуется применение специального прибора. Для повышения уровня надежности кабель необходимо отсоединить от электрического щитка. Необходимо знать, что все электромонтажные работы в квартире проводятся после обесточивания сети. А провода подводятся к питанию на последней стадии. Такие действия можно осуществить и в самостоятельном режиме, но для этого необходимо придерживаться установленных правил. Однако все-таки проведение данной работы стоит поручить подготовленным людям.

Видео. Как правильно проложить электропроводку в квартире?



Оцените качество статьи:

electric-tolk.ru

Как правильно провести проводку в доме

Электричество – это удобство, без которого современному человеку обойтись невозможно. От того, насколько правильно и эффективно проложена в доме электропроводка, во многом зависит и то, насколько жильцам дома комфортно. Неважно, занимаетесь ли вы строительством дома или решили сделать капитальный ремонт в своем жилье, вопрос о том, как правильно провести проводку в доме, у вас возникнет обязательно.

Конечно, такое сложное дело, как монтаж электропроводки, лучше всего поручить специалистам. С другой стороны, саму прокладку проводки можно выполнить и самостоятельно, если знать все необходимые нормы и правила. А вот подключение к общей электросети – это дело, которое может и должен выполнять только квалифицированный электрик, так как в этом деле ошибки могут привести к самым плачевным результатам и для вашего имущества, и для вас и членов вашей семьи.

Выбор материалов и инструментов

Первым шагом монтажа электропроводки является выбор подходящих для этого материалов и инструментов. Что касается материалов, то список и количество их зависит от проекта энергоснабжения дома, который составляется специалистами и утверждается во всех необходимых инстанциях. Проект требуется в том случае, если речь идет о новом объекте энергоснабжения – то есть, о новом доме. Также проект вам потребуется, если вы решили перестроить уже существующее здание таким образом, что схема энергоснабжения измениться – например, если вы захотели пристроить к дому второй этаж. Если же вы просто решили заменить существующую электропроводку, то составлять новый проект не надо – достаточно уже существующего, который создавался при строительстве дома.

Как правило, для прокладки электропроводки вам потребуется:

  • электрический кабель
  • светильники
  • розетки
  • выключатели
  • распределительные коробки
  • установочные коробки (подрозетники)
  • алебастр
  • изолента
  • кабель-канал или гофрированная труба (в случае, если проводка проводится открытым способом).

Что касается инструментов, которые вам потребуются для монтажа электропроводки, то здесь не обойтись без таких позиций, как

  • отвертка
  • кусачки и пассатижи с изолированными ручками
  • индикатор
  • дрель со специальными насадками для высверливания гнезд под розетки и выключатели.

Кроме того, если вы решили монтировать скрытую проводку, вам потребуется специальный инструмент – штроборез, который поможет высверлить борозду (штробу) под кабель в стене дома. Этот инструмент снабжен двумя режущими дисками, что позволяет быстро и ровно прорезать в стене канал для укладывания провода. Кроме того, у него имеется защитный кожух, позволяющий убирать пыль. Если штробореза нет, то можно обойтись и обычной болгаркой, правда, в этом случае и работа, и уборка после нее займет намного больше времени.

Выбор сечения и длины кабеля

Сечение кабеля, необходимого для монтажа проводки, выбирают, в зависимости от суммарной нагрузки всех электроприборов, находящихся в доме. При этом сечение кабеля должно быть таким, чтобы оставался запас мощности – это позволяет кабелю не перегреваться даже в том случае, если он будет максимально загружен.

Как правило, при монтаже проводки выбирают следующие сечения кабеля:

  • кабель 3х1,5 для прокладки к светильникам
  • кабель 3х2,5 для прокладки к розеткам
  • кабель 3х4 для прокладки к электроплитам, электродуховкам и другим мощным приборам.

При этом надо учитывать, что электроприборы, потребляющие большую мощность, подключаться должны отдельной линией. Кроме того, рекомендуется «сажать» на отдельную линию и компьютеры для того, чтобы избежать электромагнитных помех.

Общая длина провода зависит не только от размеров дома, но и от других факторов – например, от количества розеток, светильников, выключателей и коробок. Надо учитывать, что в местах соединения кабелей, а также в местах установки розеток и выключателей при прокладке проводки надо оставлять запас примерно в10 сантиметров.

Разметка трассы

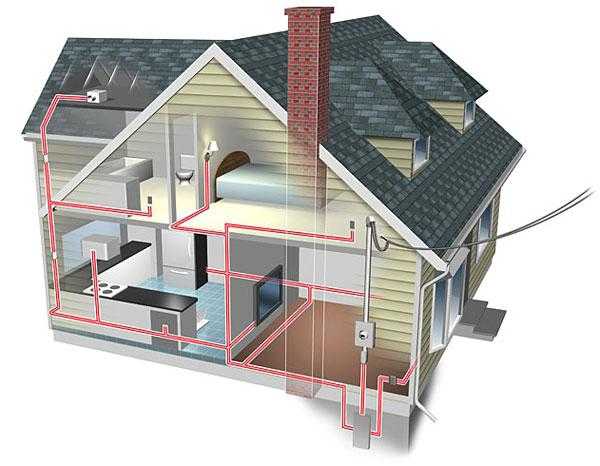

Успешное решение вопроса о том, как правильно провести проводку в доме, во многом зависит от того, насколько правильно будет размечена трасса прокладки кабеля.

Прежде всего надо с помощью тонкого шпагата или шнура, натертого мелом, разметить магистральный кабель – это основной кабель, который проходит от распределительного щитка до того места, где будет установлена последняя розетка.

Магистральный кабель должен проходить строго горизонтально в 150-250 мм от потолка. Также возможна прокладка основного кабеля на таком же расстоянии от пола. Все ответвления от магистрального кабеля, подводящие к розеткам, выключателям или светильникам, необходимо проводить строго вертикально. Прокладка кабеля по диагонали не допускается, так как при подобной траектории его похождения его можно легко повредить, например, во время навешивания на стену мебели, особенно, если проводка выполняется скрытым способом.

Установка выключателей и розеток

Количество необходимых в доме выключателей зависит от количества светильников – как правило, на каждый светильник устанавливается по одному выключателю. С количеством розеток следует определиться перед началом работы с электропроводкой – их должно быть ровно столько, сколько необходимо для удобства, и располагаться они должны там, где будут установлены электроприборы.

Выключатели обычно устанавливаются около входной двери на расстоянии, не меньшем, чем 10 см от косяка, с той стороны, где на двери находится ручка. Высота установки выключателей выбирается индивидуально (как правило, выключатели устанавливают примерно в1 метре от пола).

Также не существует и определенных норм, касающихся высоты установки розеток. Чаще всего они устанавливаются на расстоянии от 30 до 80 см от уровня пола.

Конечно, это только некоторые из советов, которые помогут вам правильно смонтировать электропроводку в доме. В любом случае, приступая к этой работе, необходимо помнить, что монтаж проводки – это задача, требующая определенных знаний и умений. И если вы не обладаете нужными навыками и требуемой квалификацией, то выполнять эту работу без специалистов ни в коем случае нельзя.

semidelov.ru
