Ввод электричества в деревянный дом: правила подключения

Из нашей статьи вы узнаете о том, как сделать ввод электричества в деревянный дом своими руками. Необходимость в этом возникает не только при строительстве нового дома, но и при ремонте старого. Хотя, конечно, в последние годы дерево начало пользоваться огромной популярностью среди дачников – материал экологичен, намного теплее кирпича или шлакоблока, а самое главное – жить в деревянном домике приятнее. Проблема возникает только с пожарной безопасностью и электрической проводкой.

Древесина – это горючий материал, чтобы улучшить показатель безопасности, необходимо качественно ее обработать. А вот про электропроводку мы будем говорить далее. Никаких тонкостей, только основы монтажа систем электроснабжения, характерных для деревянных домов. Все тонкости можно узнать из специализированных сборников – ПУЭ (так сокращенно называются правила устройства электроустановок).

Ввод электроэнергии

Прежде чем рассматривать особенности монтажа ввода электричества в деревянный дом (своими руками это вполне возможно сделать), нужно ответить на один вопрос. А что такое ввод, собственно? Это наиболее ответственный участок электрической проводки. Это расстояние между распределительной коробкой частного дома и линией электропередач. Обратите внимание на то, что монтаж этого участка нужно доверять только специалистам, у которых имеются разрешения на проведение всех работ. Также стоит обратить внимание на то, что прокладка кабеля может осуществляться как по воздуху, так и под землей. Давайте рассмотрим каждый вариант отдельно. И самое главное — расскажем о правилах ввода электричества в деревянные дома.

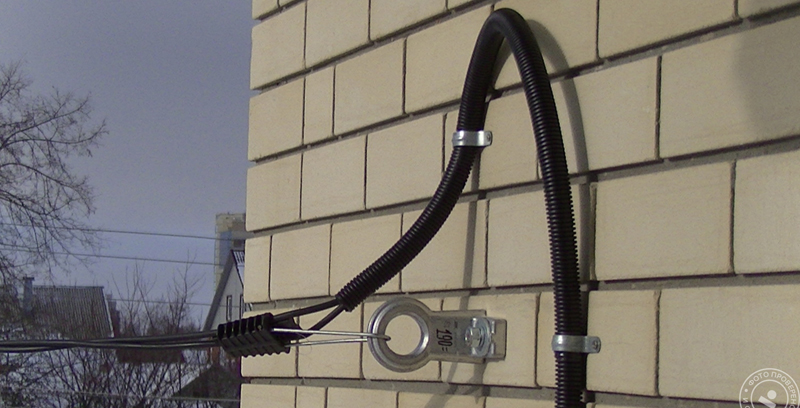

Воздушная линия

Давайте рассмотрим преимущества и недостатки такого варианта монтажа ввода. Преимуществ не так уж и много, но они весомые – монтаж очень дешевый, а конструкция линии проста до безобразия. Минусов у конструкции намного больше. И самый главный – это низкая эстетичность. Кроме того, линия может быть повреждена деревьями, налипшим снегом. Также следует отметить, что между землей и точкой ввода должно быть расстояние (согласно ПУЭ) не меньше 2,75 м. Не всегда ситуация позволит сделать правильный ввод электричества в деревянный дом.

Соединение с линией электропередач осуществляется при помощи кабеля СИП и специальной арматуры. Для крепежа необходимо, чтобы на доме и опоре были крюки, за которые можно зацепить эту арматуру.

Подземная линия электропередач

Сначала рассмотрим преимущества такого обустройства ввода в дом:

1. Высокая степень эстетичности. Никакие «посторонние» предметы не видны, все скрыто от глаз.
2. Эксплуатация происходит максимально безопасно и удобно. Провода и кабели не мешают делать ремонт или иные работы в здании. Сразу стоит отметить, что повредить кабель ввода очень сложно.

Также можно упомянуть и про недостатки ввода электричества в деревянный дом под землей:

1. Некоторые компоненты ввода могут стоить больших денег. Стоимость прокладки воздушной линии существенно ниже.
2. Возникают сложности при прокладке кабеля под землей. Проблема в том, что заранее придется продумывать маршрут, по которому будете вести кабель. Затем нужно выкапывать траншею и в ней по всем требованиям ПУЭ прокладывать кабель.

Кроме того, нужно отметить, что при укладке кабеля в траншею необходимо осуществить еще несколько манипуляций. Например, на дне обязательно нужно обустроить песчаную подушку, а при необходимости всю линию уложить в стальную трубу.

Безопасность – это самое главное

Если следовать всем рекомендациям и требованиям ПУЭ, необходимо осуществлять прокладку кабеля максимально качественно. Ведь дело в том, что между распределительным щитом в доме и вводом кабеля промежуток является самым опасным, ответственным и сложным. И если что-то сделать неправильно, то это скажется на безопасности.

Причина этого – отсутствует защита участка электропроводки от скачков напряжения. Также нет защиты от короткого замыкания – никаких автоматических выключателей и УЗО не предусмотрено. Другими словами, любая нештатная ситуация может обернуться трагедией. Не в каждом поселке или микрорайоне имеется защита электрической сети, в некоторых случаях она срабатывает с большой задержкой. За время срабатывания может загореться дом.

Какие нужно соблюдать требования безопасности?

Устрашили вас тем, что может случиться при неправильном монтаже, а теперь давайте разберемся, как неприятностей избежать? Сложностей никаких нет, достаточно следовать простым рекомендациям:

1. Кабель нужно использовать только с изоляцией, на которой имеется сокращение «нг». Это буквально означает, что изоляция не горючая или она затрудняет горение. Хороший пример – кабель ВВГнг. Перед выбором кабеля нужно осмотреть его, проверить сертификаты соответствия и буквенные обозначения.
2. Для защиты участка ввода электроэнергии в деревянный дом нужно использовать толстостенные стальные трубы. Обратите внимание на то, что нужно прятать в трубу весь кабель. Конечно, к воздушной линии это требование не относится. Но участок, который проводится по стенам здания, нужно запрятать.
3. На вводе в здание нужно установить автоматические выключатели – они позволят защитить участок проводки от короткого замыкания и перегрузок. Монтаж автомата осуществляется с наружной стороны здания в разрыв основного кабеля. Чтобы на автоматические выключатели не воздействовали осадки, нужно заключить их в корпус, который не пропускает влагу и пыль. Обязательно устанавливайте герметичные сальники на выходе и входе короба. Обратите внимание на то, что в случае нештатной ситуации сначала должен сработать автоматический выключатель, смонтированный в доме. А только после него уличный. Следовательно, у уличного ток срабатывания должен быть выше.
4. Еще одна степень защиты – это монтаж устройства защиты на опоре электропередач. Именно в том месте, в котором осуществляется отвод кабеля к дому. Но такой вариант следует внимательно обдумать до того момента, как будет осуществляться монтаж вводного кабеля. Специалисты, которые будут устанавливать ввод, должны подготовить все материалы и осуществить установку необходимых узлов на опоре электропередач.

После окончания работ по монтажу ввода можно приступить к подключению внутренней проводки. Сразу стоит отметить, что ввод электричества в деревянный дом (на даче, например) должен производиться только тогда, когда внутренняя проводка изготовлена и испытана. Нельзя подключать ее, если имеются накоротко соединенные провода или иные повреждения.

Щиток на вводе

Все эти работы нужно провести заблаговременно. Начинать нужно от щитка на входе, в котором ставите автоматические выключатели, прибор учета, УЗО и т. д. Обратите внимание, что на каждого потребителя нужно ставить отдельный автомат. Например, для одной комнаты нужно два автоматических выключателя – для осветительных приборов и розеток.

Прежде чем приступать к монтажу проводки, необходимо нарисовать на бумаге схему и обозначить расположение всех основных компонентов. Желательно сделать схему в электронном виде и распечатать ее, чтобы впоследствии не гадать, какой автомат или УЗО за что отвечает.

Когда начнете определять число УЗО, необходимых для полноценной защиты, поставьте в щиток резервные автоматы. Это позволит избежать переделок щита при изменении электропроводки или перестройке дома.

Сначала отвечаем на главные вопросы

Теперь вы знаете, как сделать ввод электричества в деревянный дом и установить распределительный щиток. Но нужно еще определиться с вариантом устройства электрической проводки:

1. Открытая (наружная).
2. Скрытая (внутренняя).
3. Электропроводка в гибких коробах или кабель-каналах.

Далее мы рассмотрим преимущества и недостатки всех этих видов электропроводки.

Наружная электропроводка

Это самая простая конструкция, может использоваться в деревянных строениях, у нее есть такие преимущества:

1. Монтаж до безобразия прост – сможет сделать даже человек, плохо разбирающийся в электротехнике.
2. Стоимость материалов и проведения работ мизерная.

Зато есть и недостатки такой системы:

1. Низкая степень эстетичности. Особенно для случаев, когда прокладывается сразу несколько проводов по одному маршруту. Недостаток можно устранить, если сделать проводку под «старину». Провода используются витые и закрепляются на керамических изоляторах. Как ни странно, но такой вариант обустройства электропроводки в настоящее время пользуется популярностью.
2. Вопрос безопасности такой проводки остается открытым – если в доме есть дети, то стоит задуматься, нужно ли так прокладывать кабель. А если ребенок решит потянуть за провода, чтобы оторвать их от стены? Стоит обезопаситься и рассмотреть другой вариант монтажа.

Кабель-каналы и гибкие коробы

По сути, это что-то среднее между закрытой и открытой проводками. Можно выделить такие плюсы:

1. Соблюдаются все необходимые меры предосторожности. Например, провода не касаются стен, идут на определенном расстоянии от них. Эти требования прописаны в ПУЭ.
2. Вид после окончания монтажных работ весьма опрятный. А самое главное – имеется возможность внести изменения в конфигурацию электропроводки. Вы можете изменить траекторию, по которой происходит прокладка проводов, добавить новый кабель,

Но есть и недостаток у такого вида монтажа электропроводки – он идеально подходит для офисов и иных зданий, в которых часто меняются владельцы. Требования по установке выключателей и розеток у всех разные, поэтому владельцы офисных помещений приходят к такому компромиссу – проводка в кабель-каналах позволяет быстро перенести электроприборы в другие места. В частном доме такую проводку редко используют.

Монтаж скрытой проводки в деревянных домах

В статье рассказано о том, как осуществляется организация проводки внутри здания и ввода электричества в деревянный дом на даче. Фото примеров приведено по ходу статьи для наглядности. Медленно мы подошли к самому распространенному типу электропроводки – скрытому. Плюс у него всего один – провода скрыты от глаз, они надежно запрятаны внутри стен.

Но есть и недостатки у такого варианта:

1. Монтаж проводки сложен, так как все кабели необходимо прятать в трубу из стали. Конечно, допускается применение трубок из иных материалов, которые не подвергаются горению.
2. Планировать схему проводки нужно при строительстве здания, чтобы соблюсти все нормы и требования.
3. Внесение изменений в схему сопровождается массой сложнейших работ.

Также нужно отметить, что при прокладке скрытой проводки нельзя допускать соединений типа «скрутка». Обязательно приобретите самозажимные клеммники и используйте их при монтаже.

Итог

При выполнении работ по обустройству ввода электричества в деревянный дом необходимо помнить, что дерево – это легко воспламеняемый материал. Не следует отступать от рекомендаций, которые прописаны в требованиях ПУЭ. Отступая от этих требований, вы создаете опасность потери имущества. По статистике, основная причина возникновения пожаров – это замыкание электропроводки. Не стоит экономить на материалах, не упускайте даже мелких деталей при обустройстве электропроводки деревянном доме.

Ввод электричества в деревянный дом: способы монтажа

Главная » Этапы строительства » Строительство дома » Бытовые сети » Электричество

Автор admin На чтение 7 мин Просмотров 134 Опубликовано 09. 02.2022

В современном загородном доме электроприборов нередко бывает намного больше, чем даже в городской квартире. Объясняется это очень просто: ведь каждый домовладелец хочет повысить комфорт проживания за городом при условии отсутствия централизованных систем и инженерных сетей, таких, как отопление, канализация, водоснабжение, освещение на улице и так далее.

В загородном доме устанавливаются конвекторы, насосы, водонагреватели, электрические котлы и многое другое электрооборудование. Уже не редкость в дачных домах столь привычные для городской квартиры микроволновые печи, стиральные и посудомоечные машинки и другое бытовое оборудование.

Электрическая проводка

Даже такой процесс, как очистка сточных вод, нередко осуществляется с использованием электричества. Именно поэтому является актуальным такой вопрос, как обеспечение дома электроэнергией. Мы расскажем вам о том, как ввести электричество в деревянном доме своими руками.

Обычно на дачном участке располагается не только сам жилой дом, но и ряд других построек. Поэтому электропроводка становится весьма разветвленной и протяженной. Также обычно требуется уличное освещение, организация полива, подключение инструмента для садовых работ, а также многое другое.

Питание при этом обычно происходит от воздушной линии, которая является довольно-таки уязвимой для импульсных перенапряжений. Вместе с тем, она из-за аварий может часто отключаться и требует организации источников дополнительного питания.

В том случае, если монтаж произведен некачественно и неквалифицированно, многократно возрастает опасность возникновения пожара и поражения людей током. Именно поэтому ввод в дом электричества должен осуществлять только человек, который имеет в данном вопросе определенные знания и практические навыки.

Мы остановим внимание на таком процессе, как ввод электричества в деревянный дом. При этом обращаем ваше внимание: данная статья вовсе не является руководством к действию, она лишь обращает внимание на важнейших моментах этого сложного процесса.

Содержание

1. Основные способы ввода
2. Ответвление по воздуху
3. Ответвление под землей: как провести электрику
4. Итоги

Основные способы ввода

Ответвление от изолированной воздушной линии или от воздушной линии электропередачи может производиться двумя способами: по воздуху или же, например, под землей. Мы будем рассматривать два этих варианта.

Ответвление по воздуху

В том случае, если от воздушной линии электропередачи ответвление осуществляется по воздуху, выполняться оно должно изолированным алюминиевым проводом. Что касается сечения провода, то оно должно составлять не менее 16мм

2.

Оптимальная изоляция проводов – оболочка из светостабилизированного полиэтилена. Данный вид изоляции устойчив к воздействию ультрафиолетового излучения. Служит такая изоляция долго – более двадцати пяти лет. Используются клиновые (анкерные) зажимы, которые рассчитаны на определенную нагрузку. В том же случае, если нагрузка превышается, например, с крыши сошла большая масса снега, зажим разрушается, а кабель остается целым.

Следует подчеркнуть, что осуществлять ввод электричества в деревянный дом, а также монтаж электропроводки по воздуху должен только высококвалифицированный специалист, который в работе будет использовать специальную арматуру и инструмент. Только в том случае, если проводка будет смонтирована грамотно, обеспечивается безопасность, качество, надежность и долгие сроки службы.

Расстояние от электропроводов до поверхности земли составлять должно не менее, чем 2,75м. Это следует учесть до того, как вы собрались провести электричество.

Частые ошибки при монтаже:

• Применяемая арматура соответствует другому сечению проводов;
• Нет запаса провода при вводе в дом и на опоре;
• Отсутствие специальной петли, предназначенной для стока воды.

Также следует помнить о том, что непосредственный ввод в дом электричества в случае использования кабеля с алюминиевыми жилами запрещен. Нужно будет тогда перейти на медный кабель.

В том месте, где он будет проходить через имеющиеся перекрытия и стены здания, устанавливаются втулки из металла: они изготавливаются из стальной трубы с толстыми стенками. Это обязательное требование для защиты от возможных возгораний при повреждении изоляции.

Труба не позволит огню перекинуться на конструкции из дерева. Также стальная труба защищает кабель от вероятных повреждений, а они вполне возможны в процессе усадки дома. Кроме того, изоляционный материал кабеля может привлечь грызунов.

Участок от наружной стены здания до распреде­лительного щитка считается наиболее опасным. Именно поэтому, осуществляя ввод в дом электричества, вы непременно должны подумать о дополнительных мерах без­опасности. Специалисты рекомендуют обратить внимание на следующие варианты защиты:

Устройство розетки

• Ввод кабеля в стальной толстостенной трубе, от наружной поверхности стен здания, вплоть до щитка;
• Установка дополнительной защиты на вводе.
  На наружной стене здания устанавливается в разрыв кабеля двух или трехполюсный автоматический выключатель. Он должен находиться в специальном влаго- и пылезащищенном боксе. Автоматический выключатель можно подобрать по скорости срабатывания. Также имеет значение сечение кабеля, который этот выключатель будет защищать;
• Установка на столб, от которого ведется ответвление, защиты. Этот способ часто применяется в дачных поселках. В таком случае, электрическая энергия расходоваться будет согласно выделенной мощности.

Ввод в дом электричества с дополнительной защитой особенно удобен тем, что щиток может быть расположен в удобном месте. Таким образом, можно избавиться от стальной трубы – конструкции весьма громоздкой. Однако помните о том, что проходы через стены здания, а также через перекры­тия в любом случае необходимо выполнять в стальной обо­лочке.

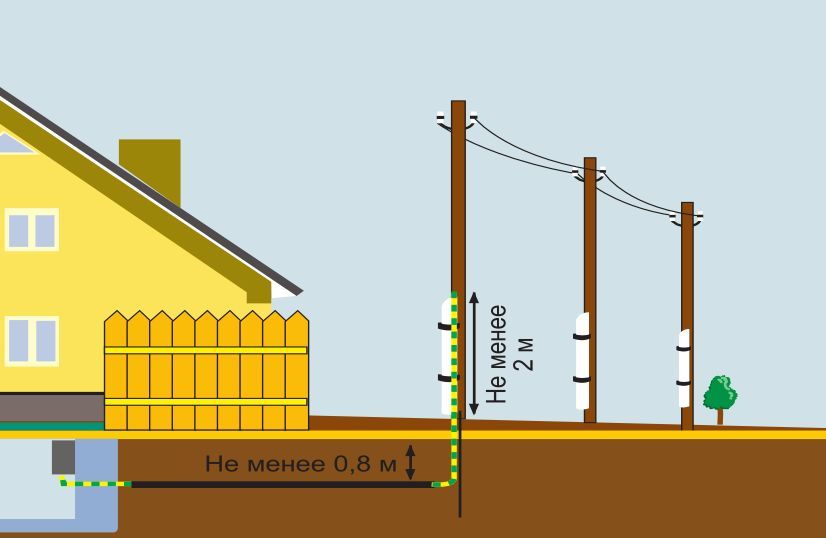

Ответвление под землей: как провести электрику

Надо сказать, висящие над дачным участком провода нравятся далеко не всем. В том случае, если позволяют возможности и финансовые средства, более привлекательным вариантом станет ввод в дом электричества с ответвлением под землей.

Для этого потребуется кабель, который используется специально для прокладки в земле. Он называется бронированным, поэтому его можно без опасения провести. В таком кабеле между пластиковыми оболочками, внешней и внутренней, находится «броня» — металлическая оплетка. Задача такой оплетки – кабель защитить от грызунов, которые обитают под землей. Вместе с тем, прочность бронированного кабеля и его устойчивость к механическим повреждениям максимально высокая.

Совершенно неправильно поступают те, кто осуществляет ввод в дом электричества, укладывая обыкновенный кабель в трубы. В этом случае может появиться недопустимое напряжение, что, разумеется, опасно. Вместе с тем, в трубах начинает скапливаться конденсат, а зимой он превращается в лед, что вполне может вызвать механическое повреждение изоляции.

В трубах кабель может быть проложен исключительно при проходе стен здания и фундамента, при пересечении дороги (проезжей части). В данном случае труба позволяет обойтись без разрушения фундамента дома или дорожного полотна.

Диаметр трубы обязательно должен быть подобран с запасом для того, чтобы кабель расположился свободно. Концы трубы изолируются негорючим материалом от проникновения грунта и воды. Такой материал, разумеется, в случае необходимости должен с легкостью удаляться.

Под землей для укладки кабеля копается траншея, глубина которой составляет не менее 0,7метра – около трех штыков лопаты. Однако чем глубже будет траншея, тем лучше. Под дорожками из бетона или плитки можно уменьшить глубину траншеи до 0,5 метра.

На дно траншеи насыпается песок где-то около 10см. Следите за тем, чтобы в песке не оказалось камней. Далее, на песчаную подушку, свободно укладывается кабель и выполняется механическая защита. Идеальный вариант – керамический кирпич, однако можно использовать шифер или листовое железо. Путь проклад­ки кабеля не забудьте отметить на плане своего дачного участка.

Выполняя ввод в дом электричества подземным путем, помните: следует тщательно защищать кабель также как и при вводе по воздуху. Перед входом подготовленного кабеля в землю обязательно устанавливается ящик с автоматикой защиты, который должен непременно быть герметичным.

Итоги

Итак, мы рассмотрели основные способы, как провести электричество в дом. Соблюдайте все меры предосторожности, придерживайтесь установленных правил и норм, обязательно обращайтесь к помощи специалистов – только в этом случае можно гарантировать, что ввод в дом электричества будет качественным и безопасным.

Краткая история электропроводки в жилых домах

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 29.01.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Электричество в американских домах началось в конце 1890-х годов и процветало с 1920 по 1935 год, когда 70 процентов американских домов были подключены к электрической сети. В последующие 100 с лишним лет в методах прокладки проводки в этих домах появилось несколько важных нововведений, направленных на повышение безопасности электрических систем.

Проводка с ручкой и трубкой

Между 1890 и 1910 годами основной системой установки была система проводки, известная как ручка и трубка. Это была довольно надежная система для того времени, и в удивительном количестве американских домов до сих пор работает проводка с ручкой и трубкой, где она часто встречается наряду с более современными обновлениями.

В трубчатой ​​проводке отдельные проводящие провода, защищенные тканью из прорезиненной ткани, устанавливаются в полости стоек и балок, удерживаются на месте фарфоровыми изоляторами, прикрепленными к боковым сторонам элементов каркаса, и защищаются фарфоровыми трубчатыми изоляторами в местах прохождения проводов.

каркасные члены. В этой системе электропроводки горячие провода и нейтральные провода были проложены отдельно в целях безопасности. Система также позволяла создавать длинные цепи путем сращивания отрезков провода. Для этого изоляция была снята, вокруг оголенного провода был намотан новый провод, соединение было спаяно, а затем заклеено лентой, чтобы закрыть место соединения. Недостаток заключался в том, что провод был оголен и не использовался заземляющий провод. Резина также высыхала и начинала трескаться, поэтому изоляция могла отвалиться, если ее потревожить.

Там, где проводка с ручкой и трубкой все еще функционирует, она живет в долг, поскольку прорезиненная тканевая изоляция, используемая на проводах, имеет ожидаемый срок службы около 25 лет, прежде чем она начнет трескаться и ломаться. Электрические системы, содержащие функционирующую проводку с ручкой и трубкой, остро нуждаются в обновлении. Но то, что вы видите ручки и трубки в некоторых полостях стен или пола, не обязательно означает, что вы в опасности.

Было обычной практикой просто оставлять старую проводку на месте, когда в доме меняли проводку. Вполне возможно, что фарфоровые изоляторы и провода, которые вы видите, являются просто антикварными остатками более ранней проводки. Электрик точно скажет.

Гибкий бронированный кабель (Greenfield или BX)

В 1920–1940-х годах электроустановки перешли на более защитную схему проводки — гибкий бронированный кабель. Flex, также известный как Greenfield или BX, был долгожданным дополнением к домашней проводке, потому что гибкие металлические стенки помогали защитить провода от повреждений, а также предлагали металлический путь, который мог заземлить систему при правильной установке. Хотя это было улучшением, у этого метода проводки были свои проблемы. Хотя отдельные жилы защищены, гибкая внешняя металлическая оболочка служит надлежащим заземлением только тогда, когда металлическая дорожка проложена до служебного ввода и заземляющего стержня. В этих установках до сих пор нет отдельного провода заземления.

В первые годы проводки BX все еще использовалась оболочка из прорезиненной ткани (аналогичная той, которая использовалась в проводке с ручкой и трубкой). Который со временем высохнет и потрескается. В нетронутом металлическом корпусе он будет работать нормально, но в потолочных или настенных коробках перемещение провода для замены устройства часто может привести к падению изоляции, а затем оголенная медь может вызвать короткое замыкание.

Кабель в оболочке первого поколения

В 1930-х годах был разработан более быстрый метод установки. Родился кабель с неметаллической оболочкой, который включал в себя оболочку из прорезиненной ткани, очень похожую на проводку с ручкой и трубкой, но здесь горячий и нейтральный провода были проложены вместе в этой одной оболочке. У него также были свои недостатки из-за отсутствия заземляющего провода, но его развитие в конечном итоге привело к серьезным инновациям. Однако ожидаемый срок службы кабеля в ранней оболочке также составляет около 25 лет, и там, где он все еще используется, такие установки необходимо модернизировать.

Заземляющий провод был добавлен в середине 1940-х — начале 1950-х годов, но он составлял всего около четверти размера горячего и нейтрального проводов. Тогда же была представлена ​​современная внутренняя проволока с пластиковым покрытием. Этот тип кабеля иногда называли Rat Wire, потому что покрытие было разработано так, чтобы иметь неприятный вкус, чтобы отпугивать мышей и крыс.

Металлический трубопровод

1940-е годы принесли век металлических трубопроводов. Это изобретение позволило пользователям протягивать множество отдельных токопроводящих проводов в одном и том же корпусе из жесткой металлической трубы. Сам кабелепровод считается жизнеспособным методом заземления, и система также может позволять протягивать через кабелепровод другой отдельный заземляющий провод (обычно изолированный зеленый провод). С тех пор кабелепровод используется и до сих пор является рекомендуемым методом прокладки проводки в определенных случаях, например, когда проводку необходимо проложить вдоль лицевой стороны каменных стен подвала или в открытых местах. В большинстве домов есть места, где используется кабелепровод, хотя сейчас он иногда изготавливается из жесткого пластикового кабелепровода из ПВХ, а не из металла.

Современный кабель NM

Новейшее дополнение к проводке было введено примерно в 1965 году. Форма кабеля NM была обновлением старого кабеля NM, включающим использование заземляющего провода из неизолированной меди, который соединял изолированные горячие и нейтральные провода, содержащиеся в оболочке. Вместо прорезиненной оболочки в современном кабеле NM используется очень прочная и долговечная виниловая оболочка. Это обновление сделало кабель NM недорогим и очень простым в установке. Это очень гибкий продукт, который широко используется практически в каждом новом доме.

Наряду с кабелем NM для внутреннего использования был также разработан родственный тип кабеля для подземного использования. Подземный фидерный провод (UF) может быть проложен непосредственно под землей без необходимости в защитном трубопроводе. Этот тип провода имеет горячий, нейтральный и заземляющий провода, встроенные в твердую пластиковую виниловую оболочку, которая защищает его от влаги. Это предлагает недорогой метод подачи электроэнергии под землей к надворным постройкам и дворовым фонарям. Он также устойчив к солнечному свету, поэтому его можно использовать снаружи конструкции, где повреждение не вызывает беспокойства.

Металлы, используемые в проводах

На протяжении большей части истории бытового электроснабжения предпочтительным металлом, используемым в токопроводящих проводах, была медь, известная как лучший проводник электрического тока. В середине 1960-х годов, когда цены на медь были довольно высокими, алюминий вошел в моду как материал для электропроводки. В жилых установках в период с 1965 по 1974 год иногда использовались провода из цельного алюминия или алюминия, покрытого тонким слоем меди. Алюминиевая (AU) или алюминиевая с медным покрытием (AL-CU) проводка абсолютно безопасна при подключении к розеткам, переключателям и другим устройствам, предназначенным для использования с алюминием, но может вызвать проблемы при установке с устройствами, предназначенными для использования с медной проводкой. только. Из-за этих проблем алюминий или алюминий, плакированный медью, больше не используется в жилых помещениях. Если у вас алюминиевая проводка, ремонт лучше доверить профессионалу.

Современные инновации

Проводники из медных проводов в кабеле с оболочкой из NM или в жестком металлическом или пластиковом кабелепроводе из ПВХ стали нормой с середины 1970-х годов, и в настоящее время в самих материалах для проводки нет никаких инноваций. Многоквартирные дома, высотные многоквартирные дома и другие жилые строения должны быть проложены бронированным кабелем новой формы, который имеет алюминиевый корпус с тремя или четырьмя проводами внутри. Этот кабель похож на BX, но легче и с ним проще работать.

Недавние улучшения безопасности включали расширенное применение устройств GFCI (прерыватель цепи замыкания на землю), а в последнее время — устройств AFCI (прерыватель цепи дугового замыкания), которые помогают защитить от пожара и поражения электрическим током, обнаруживая изменения в протекающем токе и отключая питание до того, как возникают проблемы.

Но история электропроводки в жилых помещениях — это одно из периодических нововведений, способных произвести революцию в отрасли. Не исключено, что на ближайшем горизонте маячит еще одно подобное нововведение.

Энергоэффективный дизайн дома | Министерство энергетики


Прежде чем спроектировать новый дом или реконструировать существующий, подумайте об инвестировании в энергоэффективность. Вы сэкономите электроэнергию и деньги, а ваш дом станет более комфортным и долговечным. Процесс планирования также является подходящим моментом для изучения системы возобновляемых источников энергии, которая может обеспечить электричество, нагрев воды или отопление и охлаждение помещений. Вы также можете изучить варианты финансирования строительства энергоэффективного дома.

В существующем доме первым шагом является проведение оценки энергопотребления дома (иногда называемого энергетическим аудитом), чтобы выяснить, как ваш дом использует энергию, и определить наилучшие способы сокращения потребления энергии и затрат. Чтобы узнать больше об оценке энергопотребления дома и найти бесплатные инструменты и калькуляторы, посетите веб-сайты Your Home’s Energy Use, Residential Services Network и Building Performance Institute.

Если вы планируете спроектировать и построить новый дом или провести масштабную реконструкцию существующего дома, для оптимизации энергоэффективности дома требуется комплексный системный подход, чтобы гарантировать, что вы и ваша команда специалистов по строительству учтете все переменные, детали, и взаимодействия, которые влияют на использование энергии в вашем доме. В дополнение к тому, как вы используете энергию, условиям, в которых расположен ваш дом, и местному климату, к ним относятся:

• Бытовая техника и электроника
• Изоляция и воздушное уплотнение
• Освещение и дневной свет
• Отопление и охлаждение помещений
• Водяное отопление
• Окна, двери и световые люки.

Перед выполнением обновлений вы также можете поработать с оценщиком энергии, чтобы использовать показатель домашней энергии. Home Energy Score — это национальная рейтинговая система, разработанная Министерством энергетики США, которая дает оценку текущей эффективности вашего дома, а также список улучшений и потенциальных сбережений. Оценка отражает энергоэффективность дома на основе конструкции дома и систем отопления, охлаждения и горячего водоснабжения. Домашние факты предоставляют подробную информацию о текущей структуре и системах. Рекомендации показывают, как повысить энергоэффективность дома, чтобы получить более высокий балл и сэкономить деньги.



Сверхэффективные дома

Сверхэффективные дома сочетают в себе современные энергоэффективные конструкции, бытовую технику и освещение с коммерчески доступными системами возобновляемых источников энергии, такими как солнечное водонагревание и солнечное электричество. Используя преимущества местного климата и условий местности, дизайнеры часто могут также использовать пассивное солнечное отопление и охлаждение, а также энергоэффективные стратегии ландшафтного дизайна. Цель состоит в том, чтобы как можно более экономично сократить потребление энергии в домашних условиях, а затем удовлетворить сниженную нагрузку с помощью локальных систем возобновляемой энергии.

Усовершенствованный каркас дома

Если вы строите новый дом или надстраиваете существующий, рассмотрите возможность использования усовершенствованного каркаса дома (также известного как проектирование оптимальной стоимости), который сокращает использование пиломатериалов и отходов и повышает энергоэффективность в деревянном доме. -каркасный дом.

Прохладные крыши

Прохладные крыши используют материалы с высокой отражающей способностью, чтобы отражать больше света и поглощать меньше тепла от солнечного света, что обеспечивает прохладу в домах в жаркую погоду.

Дизайн дома с пассивной солнечной батареей

При проектировании дома с использованием пассивной солнечной энергии учитываются климатические условия и условия местности для обогрева зимой и охлаждения летом.

Дома с защитой от земли, дома из соломенных тюков, бревен и сборные дома

Если вы живете или планируете купить дом с защитой от земли, домов из тюков соломы, бревен или сборных домов, ниже приведена дополнительная информация и ссылки с предложениями по улучшению энергоэффективность вашего дома:

Эффективные дома с защитой от земли

Дома с защитой от земли могут быть построены под землей или в насыпи, и при правильном проектировании и строительстве они могут быть удобными, долговечными и энергоэффективными.

Дизайн дома из соломенных тюков

Здания из тюков соломы были довольно распространены в Соединенных Штатах в период с 1895 по 1940 год, но только в середине-конце 1990-х годов строительные нормы и правила начали признавать их жизнеспособным подходом. Два текущих метода строительства из тюков соломы включают ненесущие или опорно-балочные, в которых используется структурный каркас с заполнением из тюков соломы, и несущий или «стиль Небраска», в котором используется несущая способность сложенных тюков. для поддержки нагрузок на крышу.

Предлагаемые конструкции из тюков соломы сталкиваются со значительными препятствиями, включая:

• Разрешения местных строительных норм и правил
• Кредиты на строительство
• Ипотека
• Страхование домовладельца
• Принятие сообществом.

Чтобы узнать о стандартах строительных норм и правил для вашего штата, обратитесь к должностным лицам строительных норм и правил вашего города или округа. Ваше государственное энергетическое управление может предоставить информацию об энергетических кодексах, рекомендуемых или применяемых в вашем штате.

Энергоэффективность в бревенчатых домах

Бревенчатые дома используют цельные бревна для конструкции стен и изоляции, и требуют тщательного проектирования, строительства и технического обслуживания для достижения и поддержания энергоэффективности.

Эффективные промышленные дома

Промышленные дома (ранее известные как мобильные дома) построены в соответствии с Кодексом Министерства жилищного строительства и городского развития США (HUD) и построены на постоянном шасси, чтобы их можно было перемещать.
