Баня с односкатной крышей: как сделать своими руками?

Несколько лет тому назад автору этого материала попал в руки красочный каталог проектов деревянных бань известной на североамериканском рынке канадской компании. Едва ли не 30 % образцов в нем были представлены конструкциями, которые у нас называют баня с односкатной крышей. Совпадение? Не думаю.

Оглавление

  • 1 Основные принципы компоновки бани такого типа
  • 2 Оцениваем конструкцию
    • 2.1 По прочности
    • 2.2 По практичности
  • 3 Строим сами
    • 3.1 Стропильный набор
    • 3.2 Обрешетка
    • 3.3 Теплоизоляция
    • 3.4 Укладка кровельного материала
  • 4 Уроки эксплуатации
  • 5 Заключение

Основные принципы компоновки бани такого типа

Односкатная крыша для бани гарантированно задает тон всей конструкции в целом. В каких же случаях стоит обращать свое внимание именно на такую модель банного сооружения:

  1. Будущая баня имеет небольшие геометрические размеры. В свое время мы рассказывали о совсем простеньких и миниатюрных конструкциях, типа бани 3×2 м. Вполне очевидно, что возведение полноценной двускатной крыши на порядок поднимет бюджет запланированной стройки. А такие компактные сооружения заточены под режим максимальной экономии.
  2. Регион, в котором запланировано строительство обладает целым рядом характерных климатических особенностей: мягкими зимами с небольшим количеством снеговых осадков, но сильными ветрами на протяжении всего календарного года.
  3. Будущий собственник не планирует использовать чердачное помещение в хозяйственных целях, и уж тем более не будет обустраивать там мансардное помещение.
  4. Особенности участка, на котором будет производиться строительство, не позволяет возвести на нем сооружение с высокой полноценной крышей. Возможно, что и отведение атмосферных осадков рационально только в одном направлении. Сомневающихся в правильности таких действий, при определенных обстоятельствах, можно отослать к требованиям СНиП и этой статье.
  5. В конце концов, собственник участка планирует осуществлять строительство самостоятельно, без привлечения сторонних специалистов. А стоит признаться честно, односкатная баня — самый оптимальный вариант для людей без особого опыта строительных работ.

Важно! Стоит отметить и такое обстоятельство, что и не все типы кровельных материалов рационально использовать на крышах более сложных конструкций, нежели односкатные крыши для бани.

О прямой зависимости угла наклона ската и типа применяемого материала стоит сказать отдельно, и информацию, для наглядности, мы отразим в виде таблицы:

Тип применяемого кровельного материалаРациональный угол наклона ската крыши, в градусах
Рулонные материалы, в том числе рубероиды на основе модифицированного битума2,5 — 21
Битумные кровли, в т. ч. наливного типа3 — 12
Профилированные, фальцованные металлические листы:
с обустройством подложки

без таковой

3 — 30 и более
6 — 30 и более
Минеральные листы на основе цементного вяжущего и армирования волокном5 — 30 и более
Металлочерепица12 — 30 и более
Битумная черепица15 — 30 и более
Керамическая черепица обычного профиля22 — 30 и более
Керамическая черепица высокого профиля25 и более

Внимание! При обустройстве подложки должного качества крутизну уклона для керамической черепицы обычного и высокого профиля можно уменьшить на 2 — 3 градуса.

Из приведенной выше таблицы можно сделать выводы, что крыши указанного типа могут быть: плоские, с крутизной ската, не превышающего 3 градусов, малоуклонные — с уровнем крутизны до 30 градусов и крутоуклонные — у которых этот показатель более 30 градусов.

Очевидно, что чем выше в вашем регионе показатель снеговой нагрузки, то тем больший уклон должен быть задан скату. Однако необходимо помнить, что чем круче и выше крыша, то ее конструкции должны быть заданы более массивные усиливающие элементы, для противостояния ветровой нагрузке в горизонтальной проекции.

Словечко от Бывалого! В отечественных реалиях наиболее часто встречающийся угол ската, который получает крыша для бани односкатная, редко бывает ниже 8 градусов и еще реже превышает 32 градуса.

Оцениваем конструкцию

Если вы окончательно убедились в том, что вашу баню будет венчать именно односкатная кровля, то несомненно, стоит учесть еще целый ряд особенностей, которые подтверждают старую как мир прописную истину: » В строительстве мелочей не бывает«.

По прочности

Возведение стен таких бань, в принципе, отвечает всем основным требованиям, которые необходимо соблюдать и при строительстве иных видов банных сооружений. Самым нерациональным из строительных материалов видится бревно, но о причинах поговорим несколько позже.

Что касается стропильного набора. Необходимо учитывать, что при длине стропильной ноги более 3200 — 3250 мм, по середине необходимо устанавливать дополнительные подпорки, которые обеспечат необходимую жесткость на провисание. Особенно это важно в тех случаях, когда крыша плоская или малоуклонная, а в регионе нахождения бани нередки случаи, когда единовременно или в течении нескольких суток возможно выпадение устойчивого снежного покрова высотой 85 — 90 мм и более.

По практичности

Как мы уже упоминали выше, самым нерациональным видом строительного материала при возведении бань такого типа является бревно. Причин несколько:

  1. Как правило бани такого типа имеют небольшие размеры и бревенчатые стены будут съедать и без того небольшое внутреннее пространство.
  2. По этой же причине не оптимальным будет и расходование материал. Не забываем, что необходимо оснастить баню дверными и оконными проемами, а это множество перепилов габаритного кругляка, при которых очень часто остаются невостребованные «хвосты».
  3. Бревно по теплотехническим характеристикам уступает профилированному брусу сходного сечения. В банях небольшого объема это принципиально важно.
  4. Очевидно, что монтировать бревна даже при сооружении маленькой бани чрезвычайно сложно. Тот же брус на порядок упрощает эту проблему.
  5. Наконец, бревнами не так просто четко и по всей длине задать разную высоту несущим стенам, которые и обеспечивают угол ската. А вот брусом и штучными строительными материалами, типа кирпича или строительных блоков осуществлять эту процедуру и легче и качественнее.

Кстати! Часто на практике баня планируется не как отдельно стоящее сооружение, а как пристройка к готовому дому, при таком раскладе четкое соблюдение горизонталей и качественных примыканий очень важно.

Строим сами

В этом разделе рассматриваем вопросы, как сделать односкатную крышу для бани, в их практическом аспекте.

Стропильный набор

Для начала необходимо определиться с выбором типа стропильной системы:

  • Наслонный тип актуален для сооружений не склонных к интенсивной усадке несущих конструкций, в первую очередь стен. Тему коварства усадки и как с ней бороться мы уже затрагивали. В этом случае нижние концы стропильных ног опираются на балки перекрытий, верхние — на возвышенную стену или коренную вертикальную стойку, высотой которых, собственно и задается угол ската;
  • Висячий тип подразумевает тщательный предварительный расчет и сборку конструкции на земле, после чего она устанавливается на верхний периметр.

При использовании в строительстве сруба недостаточно сухого леса, склонного к усадке, в конструкции стропил необходимо предусмотреть скользящие элементы. Они могут быть представлены в виде осей, шарниров, ползунов и должны обеспечивать подвижность соединения в одной из монтажных точек стропильного набора, при условии сохранения жесткой связи ноги с мауэрлатом.

В большинстве случаев применяемая в стропильном наборе доска сечением 150×50 мм, редко имеет длину свыше 6000 мм. Поэтому для перекрытия более протяженного пространства элемент необходимо сращивать при помощи накладных пластин и метизов из нескольких. Очевидно, что на такой длине нога должна быть радикально усилена промежуточными опорами, которые обеспечивают крепление подстропильных ног верхней частью — в прогон, нижней — в несущий горизонтальный брус — лежень.

Стоит обратить внимание что, относительно крыш рассматриваемой конструкции, нам указывают СП 31-105, а именно п. 8.2.2.3: » Стропила и балки чердачного перекрытия должны опираться непосредственно на деревянныеконструкции наружных стен. Длина крайней опорной площадки балок и стропил должна быть не менее 38 мм. Стропилам на опорных участках необходимо придать определенную форму, чтобы обеспечить ровные площадки опирания».

Крыша для бани односкатная своими руками возводиться в основном над банями, размеры которых в плане редко превышают 6×6 м, поэтому прогон вполне достаточно подпирать одной стропильной ногой.

А те прогоны, длина которых не превышает 3250 мм на малоуклонных крышах и 4500 мм — на крутоуклонных, можно опирать только на мауэрлат.

Мауэрлат это брус достаточного сечения, как правило, от 50×50 мм и более, который воспринимает на себя значительную часть веса и сопутствующей нагрузки крыши и равномерно распределяет ее по периметру несущих стен. В банях, возводимых из бревна или бруса, его роль исполняет верхний венец несущего набора сруба. В мауэрлате выбираются специальные пазы — постели для стропильных ног, которые должны иметь глубину порядка ½ от тела мауэрлата и закладываются они на определенном расстоянии друг от друга — шаге, который в нашем случае, колеблется в пределах 600 — 700 мм.

Стоит заранее просчитать место выхода дымовой трубы и обеспечить расстояние между деревянными элементами и стенкой трубы в необходимые 200 мм. Неплохой альтернативой классическим могут выступать сэндвич —трубы, которые легко направлять и ориентировать в пространстве с помощью позиционирующих элементов. Крепление ноги должно гарантировать жесткое крепление и отсутствие смещений, как в продольном, так и в поперечном направлении. Арсенал для этого достаточно велик и составляет выбор из анкеров, шпилек, скоб, пластин, упорных брусков — подпятников и зависит от конкретных конструкционных особенностей и обстоятельств.

Помни! В местах сопряжения мауэрлата и стены, если она изготовлена из минеральных стройматериалов необходимо предусмотреть мероприятия по гидроизоляции, которые в большинстве типовых случаев, сводятся к оборачиванию нижней части ноги несколькими слоями умеренно разогретого рубероида.

Обрешетка

Теплоизоляция

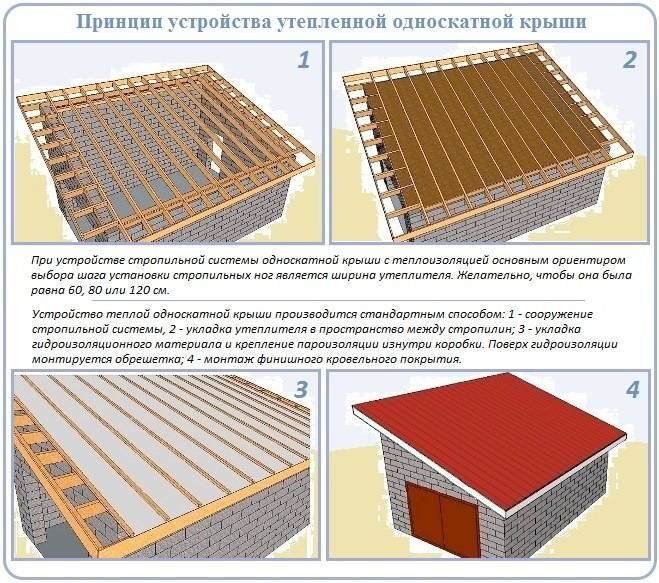

Мероприятия по теплоизоляции всегда были важной составляющей теплой бани. В нашем случае это особенно важно, поскольку односкатные бани часто не имеют чердака, а это негативно сказывается на теплотехнических качествах помещения в целом.

Если чердак отсутствует, то утеплению подвергается скат, если чердак есть, то утеплять необходимо потолок. Минеральная вата в первом случае укладывается в пространство заданное стропильным набором, во втором — в промежуток между черновым и чистовым полом. Обязательным условием выступает укладка гидроизоляционной мембраны и пароизоляции с наружной и внутренней стороны соответственно.

Укладка кровельного материала

Методы работ напрямую зависят от типа покрытия. Из общих особенностей стоит отметить обязательное обустройство вентиляционных отверстий для отвода водяного пара — источника образования конденсата. Особенное внимание стоит уделять сопряжению крыши и дымовой трубы. Это место оснащается металлической обечайкой, которая задает необходимое безопасное расстояние между телом трубы и деревянными элементами. Пространство в ней заполняется базальтовой ватой или керамзитом мелкой фракции. Поскольку в односкатных крышах в качестве кровельного материала часто используются битумы и его производные, то согласно требованиям СНиП срез дымовой трубы в обязательном порядке оснащается искрогасителем.

В целом, своеобразный практикум односкатная крыша на баню своими руками пошагово, можно увидеть в прилагаемых к этой статье видеоматериалах.

Уроки эксплуатации

Односкатная крыша это, во многом компромисс. Например, сделав вход в предбанник с высокой части и разместив там полноценное окно, для максимального использования естественного освещения, вы непременно столкнетесь с проблемой, что дымоход окажется в низкой части крыши и его обслуживание будет несколько затруднено. Кроме этого не будет объективной возможности использовать свес крыши, для обустройства некоего подобия веранды.

Заключение

Решение проблемы, как построить односкатную крышу на бане во многом должно быть комплексным. Очень часто простота и скорость возведения такой кровли нивелируются целым рядом трудноустранимых негативных факторов. Не стоит забывать, и практика это показывает, что именно через крышу происходит до 35 % потерь тепла в бане, а именно односкатная крыша редко имеет барьер на пути тепла и холода в виде чердачного помещения. В общем, действительно, односкатная крыша требует истинного искусства компромисса. Точнее не скажешь.

Крыша бани своими руками – односкатная и двухскатная варианты

Кровля – завершающая конструкция банной постройки, выполняющая функцию защиты от атмосферных атак и играющая роль немаловажного эстетического показателя. Над гигиеническими сооружениями редко возводят витиеватые крыши с многочисленными фронтонами и прочими изысками. Зачастую это простейшие варианты, со строительством которых можно справиться собственноручно. Владельцам, желающим, чтобы крыша бани своими руками была сооружена красиво и прочно, следует досконально соблюдать строительные правила. Кровли простейшие и правила не слишком сложные, но знать их самостоятельному строителю нужно обязательно.

Содержание

  • 1 Стандарты сооружения скатных крыш

  • 2 Конструкция банной кровли в общих чертах

    • 2.1 Два ската или один?

    • 2.2 Правила определения угла наклона скатов

    • 2.

      3 Опора для кровельной конструкции

  • 3 Способы установки стропильных ног

  • 4 Стропильная система для двухскатной кровли

  • 5 Стропильная конструкция для односкатной крыши

Стандарты сооружения скатных крыш

Конструкция банной кровли в общих чертах

Упрощенно конструкция банной крыши включает два элемента: несущую стропильную систему и непосредственно настил с необходимой для его установки обрешеткой и гидроизоляционной прослойкой. В число конструктивных элементов входит еще одна значимая составляющая – чердачное перекрытие. Но его наличие не является обязательным условием, так как практически плоские кровли с незначительным углом наклона скатов строят и без него.

Независимо от наличия чердачного перекрытия или отсутствия данного элемента крыши над банями возводят с одним или двумя скатами. Среди собственников загородных бань не слишком много приверженцев четырехскатных крыш и конструкций с множественными изломами.

Два ската или один?

  • Односкатная крыша для бани сооружается в случае примыкания банной постройки к загородному дому или при желании хозяина сократить бюджет строительства. Высота кровли с одним скатом не регламентирована какими-либо требованиями. Правда, в основном это почти плоские крыши, возводимые над небольшими летними банными постройками. Преимущества их заключаются в низкой стоимости, простоте и оперативности сооружения.
  • Крыши с двумя скатами – наиболее распространенный тип с традиционной для бревенчатых банек конфигурацией. При достаточной высоте скатов и при наличии потолочного перекрытия в пространстве под кровлей можно устроить бытовое или жилое помещение. Высоту расположения конька, то есть, крутизну двускатной кровли определяют эстетические требования владельца и его желание найти подкровельному пространству практическое применение, а также климатические особенности региона.

Правила определения угла наклона скатов

Угол может варьировать от 2,5º до 60º. Чем он больше, тем лучше осадки будут скатываться с наклонных плоскостей кровли. Однако слишком высокая конструкция не приемлема в регионах с регулярными порывистыми ветрами. В обдуваемых со всех сторон степях с незначительным количеством зимних осадков кровлю лучше всего сделать плоской. В северных многоснежных регионах отлично работать будет крыша с оптимальным углом 45º. Не хуже работают вариации в большую и меньшую сторону.

Обратите внимание. Одновременно с уменьшением крутизны кровли сокращается расход материала, трудозатраты и, естественно, стоимость.

Опора для кровельной конструкции

Опирается кровельная система с двумя скатами на балки верхнего перекрытия или на прочно прикрепленный к верхней обвязке мауэрлат. Мауэрлат устанавливают с двух сторон в основном на стенах кирпичных, газобетонных или пенобетонных сооружений. Для установки балок верхних перекрытий над деревянными банями в верхнем венце на одном уровне делают гнезда, строго выверяя горизонтальность выемок для укладки опорных элементов.

Обратите внимание. Балки можно выводить за пределы стен бани. Есть условие: если длина балки за стеной будет больше полуметра, для нее потребуется наружный опорный столб.

Если строится баня с односкатной крышей, балочно-каркасная кровельная система будет опираться на стены с разной высотой, а для крепления стропильных ферм нужно использовать стропильные бруски и прогоны.

Способы установки стропильных ног

Стропильная нога или попросту стропила – это составляющая стропильной фермы, опирающаяся на мауэрлат или на верхний венец стен, сооруженных из бруса или бревна. Работают ноги стропильной конструкции, как на сжатие, так и на изгиб. Для изготовления стропильной фермы можно приобрести сделанные в заводских условиях стропила или использовать:

  • бревна с диаметром равным 12ти см и более;
  • квадратный или прямоугольный в разрезе брус с площадью сечения 60 см² и более;
  • доски с минимальными размерами сторон в сечении 4 см и 15 см и больше.

Строить фермы проще будет из заводских элементов, из бруса или досок, соединяемых между собой саморезами, шурупами или простыми гвоздями с помощью накладок из пиломатериалов. Врубки в таких случаях делают только в опорных точках.

Стропила могут быть висячими или наслонными.

  • Висячие. Стропильные ноги данного типа упираются друг в дружку в высшей точке, через которую проходит линия конька, опираются только на расположенные по краям контура кровли опоры. Ферма с висячими ногами характеризуется образованием существенного горизонтального давления. Для того чтобы погасить распор сооружают затяжку — нижний пояс, по геометрическим понятиям представляющий собой основание равнобедренного треугольника. Для выполнения узлов висячих стропил можно использовать ригели, можно обойтись и без них. Если хозяин решает облегчить кровельную конструкцию и выполняет устройство крыши бани из пиломатериалов с минимальным сечением, то повысить прочность сооружения нужно с помощью прогонов.

Внимание. Все соединения стропильной фермы с висячими ногами должны быть предельно жесткими из-за значительных нагрузок, создающихся в процессе эксплуатации. Для защиты от ветровых нагрузок стропильную конструкцию с висячими элементами оснащают еще и диагональными связями в каждой плоскости ската крыши.

  • Наслонные. Данный тип чаще всего применяют при сооружении односкатной крыши. Никаких затяжек для укладки наслонных стропил не нужно. Устанавливают их вдоль единственного ската, опирают на мауэрлат, зафиксированный на противоположных несущих стенах. Крепят к стенам через брус мауэрлата стальными шпильками, шурупами-глухарями или толстой проволокой.

Сечение стропильных ног определяет расчетная нагрузка, являющаяся суммой веса зимних осадков и кровли. При расчетах учитывается шаг установки стропил и запроектированный угол наклона скатов.

Стропильная система для двухскатной кровли

Конструкция состоит из ряда последовательно установленных стропильных ферм с равнозначными геометрическими параметрами. Служит она основой для последующей укладки кровельного материала с сопутствующими элементами утепления, а также гидро и пароизоляции.

Желающим выяснить, как сделать крышу бани с двумя конгруэнтными не слишком высокими скатами, готовая к установке ферма напомнит равнобедренный треугольник. В зависимости от конструктивной сложности и величины расстояния между пролетами простой равнобедренный треугольник дополняется накладками, подкосами, затяжками, опорными вертикальными балками и другими деталями. Перечисленные дополнительные элементы необходимы для формирования жестких связей.

Сборку стропильных ферм можно выполнить, не поднимаясь на верхнее перекрытие. Тем, кто решает, как построить крышу бани, должно быть понятно, что удобнее и безопаснее сколотить составляющие стропильной конструкции на земле. Правда, затем их нужно будет поднять наверх с помощью бригады работников или подъемного крана, за использование которого нужно платить. Деньги или безопасность с комфортом оставить в приоритетах, решает владелец.

Опытные строители советуют сначала сделать шаблон, форму которого будут с точностью повторять все стропильные фермы. Для изготовления шаблона верхние концы двух стропильных ног соединяют единственным гвоздем. Затем устанавливают противоположные концы стропил в точку будущей опоры и фиксируют положение ригелем – поперечной перекладиной. Обычно ригель врубается в полдерева или фиксируется шурупами.

Обратите внимание. Вертикальность установки стропильных ферм обязательно нужно контролировать отвесами. В случае отклонений под стропила подкладывают куски доски, излишки стесывают.

Сборку стропильной системы для крыши бань производят на месте установки. Начинают с монтажа двух фронтальных ферм, между которыми натягивают своеобразный ориентир – монтажный шнур, проходящий по линии конька. Оптимальный шаг установки 1,2 м с вариантами в сторону уменьшения или увеличения.

Подробнее про двускатный вариант крыши читайте на сайте «Кровельный Гид«.

Стропильная конструкция для односкатной крыши

Если между опорами возводимой односкатной кровли расстояние меньше 4,5 м, можно обойтись без дополнительных опорных стоек. Рекомендуемый шаг укладки элементов основы под утепление крыши бани и под кровельное покрытие 0,6 м. В верхнем брусе и в мауэрлате под стропила вырезаются пазы, размер которых рассчитывается на плотный контакт. Упрочняющие связи прокладки использовать нельзя. За пределы контура постройки стропила выводят на расстояние от 30 см до 50 см, благодаря чему формируются защитные карнизы.

Для строительства обрешетки подойдет брус, доски, жерди. Сечение пиломатериалов и шаг установки выбирают в соответствии с типом кровельного покрытия. Для мягкой кровли обрешетку делают из досок, оставляя зазоры между ними в 1 см. Под укладку листового материала обрешетку строят из бруса со стороной в сечении 5 см и больше, между элементами обрешетки можно оставить расстояние от 15 до 50 см.

Крепить доски или брус обрешетки начинают от конька, передвигаясь к карнизам, фиксируя элементы шурупами или саморезами. По линии конька доску монтируют на ребро.

После устройства обрешетки нужно узнать, как утеплить крышу бани из соответствующей статьи. С внутренней стороны ее выполнить утепление и уложить пароизоляционную прослойку, затем отделать. А с внешней покрыть рулонной гидроизоляцией, поверх которой набиваются рейки очередной обрешетки, необходимой для обеспечения вентиляции.

Для обшивки фронтонов по горизонтали или вертикали также потребуется предварительное сооружение обрешетки с заранее сформированными проемами для дверей и окон.

В завершении всего спектра работ монтируют выбранное хозяином кровельное покрытие, конек защищают или специально изготовленными для его оснащения деталями или полосой оцинкованного железа, подшивают фронтонные и карнизные свесы.

Описаны два простейших способа, согласно которым чаще всего сооружается крыша на баню своими руками. Популярны они не только среди домашних мастеров, но и среди профессиональных строителей из-за простоты и скорости производства. Соблюдая правила, хозяин обеспечит баньку отличной прочной крышей, приносящей удовольствие не только от безупречной работы, но и от красивой формы.

  • Автор: Владимир
