Особенности ввода электричества в деревянный дом

class="eliadunit">



Вступление

Деревянные дома были, да и будут, самыми популярными в загородном строительстве. Дерево доступно, деревянные дома легко возводимы и достаточно удобны для проживания. Однако, говоря деревянный дом, возникают непроизвольные ассоциации с пожаром. И это так, дерево легко загорается и хорошо горит, а сам деревянный дом пожароопасен. Именно по этому, всё, что может вызвать пожар, требует особого отношения. В первую очередь это касается отопления и электричества в деревянном доме.

Ввод электричества в деревянный дом

Наиболее распространен, воздушный ввод электричества в деревянный дом. Подключение электричества к дому осуществляется от ближайшей к дому опоры воздушной линии электропередачи (ВЛИ), самонесущими изолированными проводами (СИП). Провода СИП надежны, удобны в монтаже и эксплуатации, а главное безопасны.

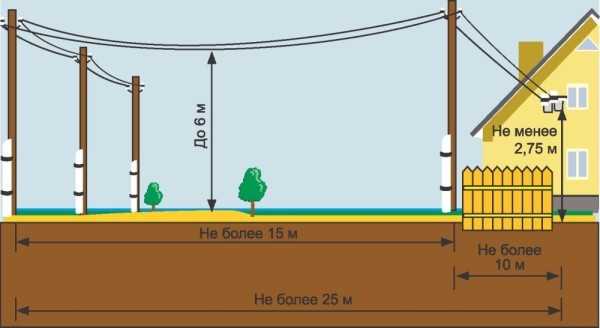

В устройстве технологического подключения электричества к частному дому, важно соблюсти технологические нормы расстояний от опоры подключения к дому (не более 25 метров). В случае превышения этого расстояния, собственник дома должен установить дополнительную опору на своем участке.

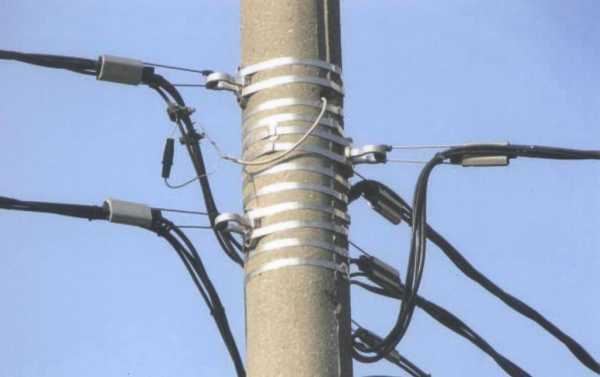

Стоит отметить, что от ВЛИ (воздушной линии электропередачи изолированными проводами) можно осуществить отвод электропитания к дому не от опоры, а с пролета между опорами (ПУЭ 7, п.2.4.3).

Остановимся более подробно на организации самого ввода электричества в дом, а именно проходе кабеля электропитания с улицы в дом.

Ввод электрического кабеля в деревянный дом

Согласно нормам ПУЭ, ввод электрического кабеля в любой, в том числе и деревянный дом, должен осуществляться на высоте не менее 2500 мм от уровня земли для СИП проводов (ПУЭ 7, п.2.4.55) и не менее 2750 мм для неизолированных проводов (ПУЭ 7, 2.4.55).

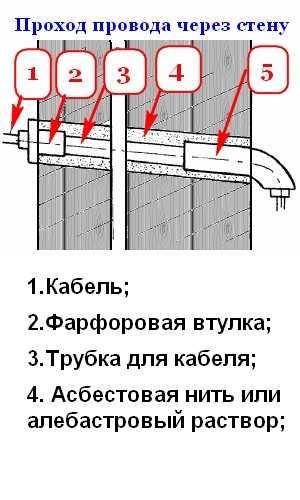

Сам ввод кабеля в дом осуществляется через сквозные отверстия в стене или крыше. Крышные вводы применяются крайне редко, и не будем на них останавливаться. Ввод кабеля в дом осуществляется через сквозное отверстие в стене дома, выполненное с небольшим наклоном к улице. Кабель в деревянный дом вводится, обязательно, через стальную гильзу (отрезок стальной трубы) (СНИП 03.05.06-85).

После прокладки кабеля через гильзу, она уплотняется для защиты от осадков и ветра. Уплотнение кабеля в проходной гильзе осуществляется с обеих сторон, со стороны дома и со стороны улицы.

Важно! Обратить внимание, согласно нормам, уплотнитель должен быть негорючим и легко удаляемым. То есть, не подходит ни монтажная пена, ни вата или ватин. Отличный вариант стекловата или негорючий синтетический уплотнитель.

Два варианта ввода СИП провода в деревянный дом

Можно выделить два практических приема, как вводить электричество в деревянный дом проводом СИП.

Вариант 1.

От магистрали ВЛИ делают абонентский отвод к дому проводом СИП. Монтаж проводов СИП от магистрали к дому, делается по схеме: На фасаде дома крепится специальный анкерный кронштейн типа (1) (КАМ-4000, CA 1500/2000, SO 253). Провод СИП крепится к этому кронштейну при помощи анкерного зажима типа (2) (ЗАБ 16-25, PA25x100). Смотрим рисунок. На рисунке стена дома кирпичная, но от этого суть не меняется, ввод в дом осуществляется непосредственно кабелем СИП, без его разрыва.

class="eliadunit">

Вариант 2.

Отвод делается, как в варианте 1, но возле дома, после анкерного зажима, делается переход с провода СИП на кабель ВВГнг и в дом вводится кабель ВВГнг.

Разница заключается только в удобстве монтажа. Если учесть, что для ответвления используется СИП 16 мм2, то понятно некоторое неудобство прокладки этого провода внутри дома. Однако, если вводной щит стоит недалеко от ввода, этот вариант очень удобен.

Если же вводной щит стоит далеко от ввода в дом, то лучше сделать переход с провода СИП на ВВГнг (3×10 мм2) на фасаде дома.

Не буду останавливаться на вводе незащищенных проводов в деревянный дом. Эта технология отходит и нужно избегать приближение незащищенных проводов ВЛ к дому. Даже если ваша магистраль выполнена неизолированными проводами, можно прекрасно перейти с неизолированных проводов на провода СИП и сделать абонентское ответвление изолированным проводом СИП.

Выводы

Ввод электричества в деревянный дом осуществляется через стену, изолированным проводом СИП или кабелем ВВГнг. В стене дома кабель (провод) защищается стальной проходной гильзой уплотненной не горючими материалами.

©Elesant.ru

Другие статьи раздела: Электропроводка дома





class="eliadunit">

elesant.ru

Ввод электричества в деревянный дом: правила подключения

Из нашей статьи вы узнаете о том, как сделать ввод электричества в деревянный дом своими руками. Необходимость в этом возникает не только при строительстве нового дома, но и при ремонте старого. Хотя, конечно, в последние годы дерево начало пользоваться огромной популярностью среди дачников – материал экологичен, намного теплее кирпича или шлакоблока, а самое главное – жить в деревянном домике приятнее. Проблема возникает только с пожарной безопасностью и электрической проводкой.

Древесина – это горючий материал, чтобы улучшить показатель безопасности, необходимо качественно ее обработать. А вот про электропроводку мы будем говорить далее. Никаких тонкостей, только основы монтажа систем электроснабжения, характерных для деревянных домов. Все тонкости можно узнать из специализированных сборников – ПУЭ (так сокращенно называются правила устройства электроустановок).

Ввод электроэнергии

Прежде чем рассматривать особенности монтажа ввода электричества в деревянный дом (своими руками это вполне возможно сделать), нужно ответить на один вопрос. А что такое ввод, собственно? Это наиболее ответственный участок электрической проводки. Это расстояние между распределительной коробкой частного дома и линией электропередач. Обратите внимание на то, что монтаж этого участка нужно доверять только специалистам, у которых имеются разрешения на проведение всех работ. Также стоит обратить внимание на то, что прокладка кабеля может осуществляться как по воздуху, так и под землей. Давайте рассмотрим каждый вариант отдельно. И самое главное - расскажем о правилах ввода электричества в деревянные дома.

Воздушная линия

Давайте рассмотрим преимущества и недостатки такого варианта монтажа ввода. Преимуществ не так уж и много, но они весомые – монтаж очень дешевый, а конструкция линии проста до безобразия. Минусов у конструкции намного больше. И самый главный – это низкая эстетичность. Кроме того, линия может быть повреждена деревьями, налипшим снегом. Также следует отметить, что между землей и точкой ввода должно быть расстояние (согласно ПУЭ) не меньше 2,75 м. Не всегда ситуация позволит сделать правильный ввод электричества в деревянный дом.

Соединение с линией электропередач осуществляется при помощи кабеля СИП и специальной арматуры. Для крепежа необходимо, чтобы на доме и опоре были крюки, за которые можно зацепить эту арматуру.

Подземная линия электропередач

Сначала рассмотрим преимущества такого обустройства ввода в дом:

  1. Высокая степень эстетичности. Никакие «посторонние» предметы не видны, все скрыто от глаз.
  2. Эксплуатация происходит максимально безопасно и удобно. Провода и кабели не мешают делать ремонт или иные работы в здании. Сразу стоит отметить, что повредить кабель ввода очень сложно.

Также можно упомянуть и про недостатки ввода электричества в деревянный дом под землей:

  1. Некоторые компоненты ввода могут стоить больших денег. Стоимость прокладки воздушной линии существенно ниже.
  2. Возникают сложности при прокладке кабеля под землей. Проблема в том, что заранее придется продумывать маршрут, по которому будете вести кабель. Затем нужно выкапывать траншею и в ней по всем требованиям ПУЭ прокладывать кабель.

Кроме того, нужно отметить, что при укладке кабеля в траншею необходимо осуществить еще несколько манипуляций. Например, на дне обязательно нужно обустроить песчаную подушку, а при необходимости всю линию уложить в стальную трубу.

Безопасность – это самое главное

Если следовать всем рекомендациям и требованиям ПУЭ, необходимо осуществлять прокладку кабеля максимально качественно. Ведь дело в том, что между распределительным щитом в доме и вводом кабеля промежуток является самым опасным, ответственным и сложным. И если что-то сделать неправильно, то это скажется на безопасности.

Причина этого – отсутствует защита участка электропроводки от скачков напряжения. Также нет защиты от короткого замыкания – никаких автоматических выключателей и УЗО не предусмотрено. Другими словами, любая нештатная ситуация может обернуться трагедией. Не в каждом поселке или микрорайоне имеется защита электрической сети, в некоторых случаях она срабатывает с большой задержкой. За время срабатывания может загореться дом.

Какие нужно соблюдать требования безопасности?

Устрашили вас тем, что может случиться при неправильном монтаже, а теперь давайте разберемся, как неприятностей избежать? Сложностей никаких нет, достаточно следовать простым рекомендациям:

  1. Кабель нужно использовать только с изоляцией, на которой имеется сокращение «нг». Это буквально означает, что изоляция не горючая или она затрудняет горение. Хороший пример – кабель ВВГнг. Перед выбором кабеля нужно осмотреть его, проверить сертификаты соответствия и буквенные обозначения.
  2. Для защиты участка ввода электроэнергии в деревянный дом нужно использовать толстостенные стальные трубы. Обратите внимание на то, что нужно прятать в трубу весь кабель. Конечно, к воздушной линии это требование не относится. Но участок, который проводится по стенам здания, нужно запрятать.
  3. На вводе в здание нужно установить автоматические выключатели – они позволят защитить участок проводки от короткого замыкания и перегрузок. Монтаж автомата осуществляется с наружной стороны здания в разрыв основного кабеля. Чтобы на автоматические выключатели не воздействовали осадки, нужно заключить их в корпус, который не пропускает влагу и пыль. Обязательно устанавливайте герметичные сальники на выходе и входе короба. Обратите внимание на то, что в случае нештатной ситуации сначала должен сработать автоматический выключатель, смонтированный в доме. А только после него уличный. Следовательно, у уличного ток срабатывания должен быть выше.
  4. Еще одна степень защиты – это монтаж устройства защиты на опоре электропередач. Именно в том месте, в котором осуществляется отвод кабеля к дому. Но такой вариант следует внимательно обдумать до того момента, как будет осуществляться монтаж вводного кабеля. Специалисты, которые будут устанавливать ввод, должны подготовить все материалы и осуществить установку необходимых узлов на опоре электропередач.

После окончания работ по монтажу ввода можно приступить к подключению внутренней проводки. Сразу стоит отметить, что ввод электричества в деревянный дом (на даче, например) должен производиться только тогда, когда внутренняя проводка изготовлена и испытана. Нельзя подключать ее, если имеются накоротко соединенные провода или иные повреждения.

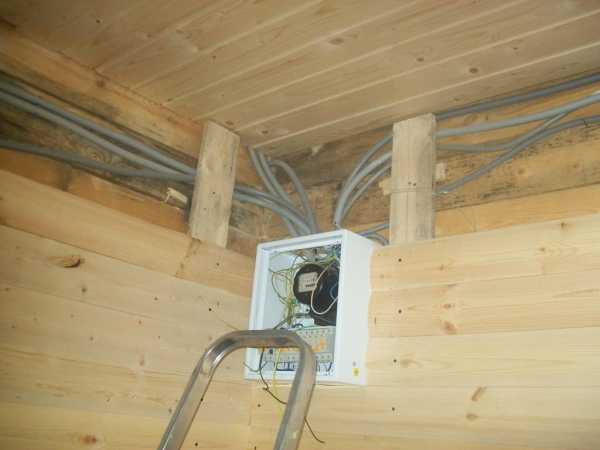

Щиток на вводе

Все эти работы нужно провести заблаговременно. Начинать нужно от щитка на входе, в котором ставите автоматические выключатели, прибор учета, УЗО и т. д. Обратите внимание, что на каждого потребителя нужно ставить отдельный автомат. Например, для одной комнаты нужно два автоматических выключателя – для осветительных приборов и розеток.

Прежде чем приступать к монтажу проводки, необходимо нарисовать на бумаге схему и обозначить расположение всех основных компонентов. Желательно сделать схему в электронном виде и распечатать ее, чтобы впоследствии не гадать, какой автомат или УЗО за что отвечает.

Когда начнете определять число УЗО, необходимых для полноценной защиты, поставьте в щиток резервные автоматы. Это позволит избежать переделок щита при изменении электропроводки или перестройке дома.

Сначала отвечаем на главные вопросы

Теперь вы знаете, как сделать ввод электричества в деревянный дом и установить распределительный щиток. Но нужно еще определиться с вариантом устройства электрической проводки:

  1. Открытая (наружная).
  2. Скрытая (внутренняя).
  3. Электропроводка в гибких коробах или кабель-каналах.

Далее мы рассмотрим преимущества и недостатки всех этих видов электропроводки.

Наружная электропроводка

Это самая простая конструкция, может использоваться в деревянных строениях, у нее есть такие преимущества:

  1. Монтаж до безобразия прост – сможет сделать даже человек, плохо разбирающийся в электротехнике.
  2. Стоимость материалов и проведения работ мизерная.

Зато есть и недостатки такой системы:

  1. Низкая степень эстетичности. Особенно для случаев, когда прокладывается сразу несколько проводов по одному маршруту. Недостаток можно устранить, если сделать проводку под «старину». Провода используются витые и закрепляются на керамических изоляторах. Как ни странно, но такой вариант обустройства электропроводки в настоящее время пользуется популярностью.
  2. Вопрос безопасности такой проводки остается открытым – если в доме есть дети, то стоит задуматься, нужно ли так прокладывать кабель. А если ребенок решит потянуть за провода, чтобы оторвать их от стены? Стоит обезопаситься и рассмотреть другой вариант монтажа.

Кабель-каналы и гибкие коробы

По сути, это что-то среднее между закрытой и открытой проводками. Можно выделить такие плюсы:

  1. Соблюдаются все необходимые меры предосторожности. Например, провода не касаются стен, идут на определенном расстоянии от них. Эти требования прописаны в ПУЭ.
  2. Вид после окончания монтажных работ весьма опрятный. А самое главное – имеется возможность внести изменения в конфигурацию электропроводки. Вы можете изменить траекторию, по которой происходит прокладка проводов, добавить новый кабель,

Но есть и недостаток у такого вида монтажа электропроводки – он идеально подходит для офисов и иных зданий, в которых часто меняются владельцы. Требования по установке выключателей и розеток у всех разные, поэтому владельцы офисных помещений приходят к такому компромиссу – проводка в кабель-каналах позволяет быстро перенести электроприборы в другие места. В частном доме такую проводку редко используют.

Монтаж скрытой проводки в деревянных домах

В статье рассказано о том, как осуществляется организация проводки внутри здания и ввода электричества в деревянный дом на даче. Фото примеров приведено по ходу статьи для наглядности. Медленно мы подошли к самому распространенному типу электропроводки – скрытому. Плюс у него всего один – провода скрыты от глаз, они надежно запрятаны внутри стен.

Но есть и недостатки у такого варианта:

  1. Монтаж проводки сложен, так как все кабели необходимо прятать в трубу из стали. Конечно, допускается применение трубок из иных материалов, которые не подвергаются горению.
  2. Планировать схему проводки нужно при строительстве здания, чтобы соблюсти все нормы и требования.
  3. Внесение изменений в схему сопровождается массой сложнейших работ.

Также нужно отметить, что при прокладке скрытой проводки нельзя допускать соединений типа «скрутка». Обязательно приобретите самозажимные клеммники и используйте их при монтаже.

Итог

При выполнении работ по обустройству ввода электричества в деревянный дом необходимо помнить, что дерево – это легко воспламеняемый материал. Не следует отступать от рекомендаций, которые прописаны в требованиях ПУЭ. Отступая от этих требований, вы создаете опасность потери имущества. По статистике, основная причина возникновения пожаров – это замыкание электропроводки. Не стоит экономить на материалах, не упускайте даже мелких деталей при обустройстве электропроводки деревянном доме.

fb.ru

Ввод в дом электричества. Как сделать правильно и безопасно.

Владельцам частных домов необходимо позаботится о том, что бы завести кабель электропитания на электрощиток, с которого уже будет расходится электропроводка по дому.

В частном секторе города или поселка, в сельской местности для того, что бы запитать всех потребителей по улицам устанавливаются опоры с проводами (ВЛ), которые идут с подстанции. А все дома подключаются от этой линии. При чем самовольные подключения запрещены. Все делается только с разрешения и специалистами электроснабжающей организации.

Если необходимо подключить новый индивидуальный дом, тогда понадобится сделать проект и согласовать все вопросы с местными электросетями.

Подключение к линии электропередачи осуществляется двумя способами:

  1. Через ВЩУ с электросчетчиком или вводной щит учета, устанавливаемый на опоре воздушной линии электропередачи. Этот метод исключает возможность воровства электроэнергии. Только так подключаются все новые дома.
  2. Напрямую, электросчетчик стоит внутри дома. Устаревший, но самый распространенный метод.

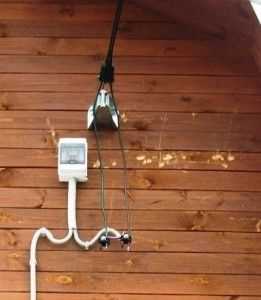

СИП ввод в дом.

Линия электропитания  от опоры ВЛ, проложенная до самого дома по воздуху, называется воздушным вводом. Раньше воздушный ввод выполнялся не изолированными проводами, которые доходили до изоляторов, установленных на доме. А далее с них уходил алюминиевый кабель в здание. Данный вид подключения электропитания является самым не надежным и менее безопасным по сравнению с другими вариантами.

Иногда для ввода используется электрический кабель, специально предназначенный для наружной, открытой прокладки. Он крепится к опоре при помощи троса, который натягивается от опоры до крепления на доме. На трос подвешивается кабель с использованием  специальных хомутов.

Сегодня практически везде для воздушного ввода в частные дома используется изолированный алюминиевый провод марки СИП, его изоляция устойчива к перепадам температуры и воздействию солнца и осадков. СИП нет необходимости крепить к тросу. Для воздушного ввода используется 2- (220 В) или 4 -(380 В) жильные провода сечением 16 квадратных миллиметра.

Все работы по организации и монтажу электропитания до фронтона выполняются специалистами электросетей. А далее Вам уже необходимо самостоятельно или нанять мастера, который сделает правильно проход через крышу или стену в металлической трубе и доведет электрический кабель до электрощита вашего дома. Если электропитание будет вводится в деревянное строение, тогда  по сгораемому основанию делается монтаж в металлических трубах. В кирпичных и силикатных домах кабель во внутрь заходит через металлическую трубу и далее идет в штробе.


Иногда для ввода кабеля в дом используется трубостойка (5) с натяжкой (1). Провода доходят до изоляторов (2), закрепленных на трубостойке и затем к ним подключается кабель или провода, который через изогнутую трубу стойки и сквозную через стену трубу заходят вовнутрь дома. Все металлические конструкции ввода должны быть заземлены.

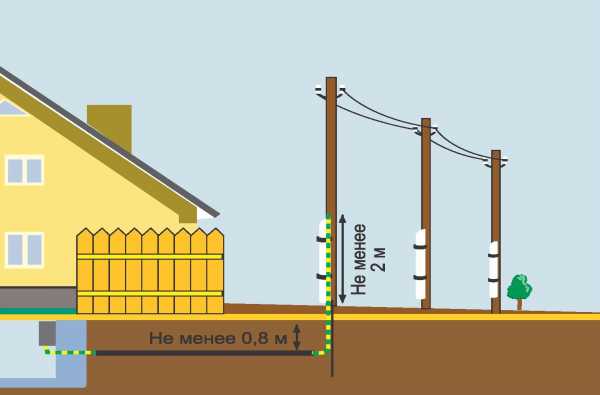

Подземный ввод кабеля в дом.

Ввод электропитания в частный дом под землей является самым надежным вариантом, но и самым трудоемким.

Для подземного электрического ввода кабеля копается траншея от опоры ВЛ до дома  глубиной не менее 60 сантиметров, но лучше- 80 см. Опуск с опоры в землю осуществляется в трубе, высота которой от уровня грунта должна быть не менее 2 метров.

Кабель можно использовать любой сечением не менее 16 квадратных мм. Но при использовании марки ВВГ, АВВГ и т.п. необходимо кабель прокладывать в металлических или пластиковых трубах, но если применить бронированный ВбБШв (рекомендую именно его использовать)- трубы используются только в местах опусков или подъема выше грунта. Внимание токопроводящая оболочка бронированного кабеля должна быть заземлена с двух сторон: на ВЛ и в электрощите дома.

В сам дом электрокабель заводится:

  • Через фундамент— наилучший вариант. Необходимо заранее подготовить отверстие и заложить  в него трубу для завода кабеля.
  • С подъемом по внешней стене. Опять же защищаем кабель металлической трубой на высоту не менее 2 метров от грунта, и делаем проход через стену в металлической трубе.

Для сетей 380 Вольт необходимо использовать 4 или 5 жильный кабель, для 220 Вольт- 2 жильный.

По действующим правилам у каждого дома должен быть свой заземляющий контур, который соединяется с PE или шиной заземления вводного электрощита. Как делается заземляющий контур Я расскажу в следующей статье.

jelektro.ru

Электричество в деревянном доме от компании "Вековой Дом"

Для самостоятельного ввода электропроводки в деревянном доме следует ознакомиться с соблюдением всех предписанных норм, дабы не нарушить правила безопасности и не принести вред проживающим в нем людям. Ведь как известно, пожар быстрее всего распространяется по деревянной поверхности.

Многие жители больших городов стремятся переехать в более уютные дома, расположенные за чертой города. Дом из дерева пользуется популярностью за экологичность материала, возможность создать свою планировку комнат, дизайна мн. др. Однако, такие дома имеют один большой минус – повышенная пожароопасность. Статистика сообщает, что большая часть возгораний, связанных с деревянным домом, происходит из-за неисправности электрооборудования, в частности ввода электричества. Мы предлагаем вам ознакомиться с основными правилами ввода электричества в деревянном доме.

Первый этап ввода – это выбор кабеля. Если театр начинается с вешалки, то ввод электричества начинается со столба воздушной линии электропередач. Установкой столбов электричества занимаются специальные службы, однако дотягивать кабель до вашего дома они не обязаны. Поэтому проводить кабель в деревянном доме придется вам своими силами. Стоит отметить, что тут нужно как следует постараться, чтобы провести его в дом, ведь от качества проводки именно этого участка зависит: безопасность и бесперебойность работы электричества. Чаще всего соединение воздушной линии и дома происходит по воздуху.

Кабель для ввода электричества должен быть специальным, его вид вы можете посмотреть в Правилах устройства электроустановок. Мы можем сказать только, что кабель дома этот должен быть с медными жилами и светостабилизационной изоляцией. Как вариант, вы можете использовать ВВГиг, который используют для наружных работ и установке стационарных сетей. Также, чтобы завести электричество, вы можете применять алюминиевый кабель, но если выбирать между этими двумя видами кабеля. Лучше отдать предпочтение медному. Преимущества медного кабеля в том, что он не перегружается и может выдержать большие нагрузки, чего нельзя сказать об алюминиевом.

Более того, при стандартном вводе алюминиевые линии в легковоспламенимых конструкциях нельзя. А дерево, как мы уже сказали, как раз таки и является материалом, склонным к быстрому возгоранию.

Если вы хотите провести электричество в дом в одиночку, вынуждены вас огорчить – ввод электричества лучше проводить с кем-то в паре. Лучше всего обратиться к специалистам, которые обладают всеми нужными знаниями, а самое главное имеют доступ к подобным работам и смогут безопасно провести кабель к дому.

Подводка кабеля к дому

Проведя кабель встает вопрос: как проводить его внутрь дома? Самый легкий способ ввода – это протянуть его сквозь резиновую трубку, предварительно вставленную в стену деревянного дома. Хотелось бы отметить, то это несколько неправильный вариант ввода, так как трубка не является изделием, которое можно использовать в любое время года, хотя сама по себе она является изолятором. Высокая температура, ветер, мороз негативно влияют на трубку, приводя к полной потере изоляционных качеств изделия. Поэтому, если вы хотите осуществить ввод электропроводки в доме раз и навсегда, лучше пренебречь подобным вариантом ввода.

Оптимальный выбор для изоляции кабеля – это толстая труба, изготовленная из гофрированного негорючего шланга, внутрь которой и прокладывают электрокабель. Обязательно перед вводом нужно перейти на кабеля через фарфоровую арматуру. В противном же случае ввод СИП будет нарушать правила пожарной безопасности.

Даже при возникновении пожара металлическая трубка защитит проводку, не позволяя пламени перекинутся на стену в деревянном доме. Толщина стенок такой трубки прописана в стандартах:

  • толщина трубки для медного электрокабеля с сечением 4 мм кв. должна быть не менее 2,8 мм;
  • толщина трубки для электрокабеля с сечением 6-10 мм кв. должна быть 3,2 мм.

После того электричество прошло ввод в деревянный дом, кабель получает защиту только от выключателя на подстанции. Так как автоматика напралена на большие токи она может просто «не заметить» отдельного короткого замыкания. Именно этот участок и является самой главной опасностью в плане возгорания. Мы предлагаем вам несколько вариантов предосторожности ввода.

Во-первых, хороший способ защитить ввод кабеля от замыкания – установить защитный автомат. Наиболее верный вариант ввода это не просто защитить кабель в стене, но и вне стен укрыть его в стальной толстостенной трубке вплоть до самого распределительного щитка. Сделать это не так просто как может показаться вначале.

Во-вторых, вы столкнетесь с проблемами уже при вводе кабеля сквозь узкую трубку. А если в вашем доме электропроводка устроена таким образом что кабель все время огибает какие-то препятствия, задача еще более усложняется.

В-третьих, даже прокладка кабеля по всей длине в толстостенную трубку не решает проблему, а лишь ограждает дом от замыкания изоляции. В случае возникновения такой ситуации трубка может разогреться до такой степени, что сама станет объектом проблем.

Чтобы избежать подобных негативных явления мы предлагаем простое решение – установить защитный автомат у себя на столбе или на доме, и уже от него тянуть кабель к дому. Такой вариант удобен и хозяевам и проверяющим службам. Если автомат находится на улице он должен быть в защитном от воды и ветра корпусе. Согласно стандарту класс защиты должен быть IP – 55. Выбирая автомат учитывайте сечение вашего кабеля, проведенного к дому.

Наружный выключатель отличается от внутреннего тем, что должен быть менее чувствительным, а также обладать менее быстрой реакцией. Иначе любая, даже самая небольшая перегрузка, вызовет остановку автомата.

Качественное устройство полностью обезопасит от возможного замыкания. Но для большей безопасности лучше все-таки защитить кабель стальными трубками внутри стен или перекрытия.

Большинство старых построек не соответствуют вышесказанным требованиям. Стандарты, по которым устанавливалась старая проводка, не выдерживают современных нагрузок. Именно поэтому мы до сих пор можем наблюдать печальную картину несчастных случаев, связанных с возгоранием проводки, проведенной внутрь дома.

Как осуществляется ввод электричества

В отапливаемой части дома устанавливают электрический щит, который состоит из следующих устройств:

  • автомат защиты от внешних перегрузок;
  • автомат защитного отключения каждой силовой линии вашего дома;
  • ввод электросчетчика.

Автоматы защиты устанавливают для того, чтобы обесточить фазовую линию, если ток в ней стал превышать размеры допустимого. Номинал автомата выбирается согласно максимально низкого тока в электрической сети. К примеру, ограничение на бытовые розетки составляет 16 А. Если же установить автомат, который по показателям рассчитанный на большие токи, то розетки, и места где они установлены станут наоборот самыми уязвимыми.

Стоит отметить, что автоматы реагируют за несколько минут до короткого замыкания, тем самым защищая людей от поражения током, а электроприборы от поломки.

В идеале такое устройство должно стоять на каждой фазовой линии. Однако цена его бывает не всем по карману, поэтому мы предлагаем более дешевый вариант – это установка двух устройств от защитного заземления. Одно можно установить на силовые линии дома, остальное распределить на наружные розетки, которые имеются на вашем участке. Стоит отметить, что этот вариант хоть и более экономичный, но более хлопотный. Ведь если случится повреждение сети, найти место поражения будет намного сложнее.

Существуют и современные дифференциальные автоматы, которые сочетают функции двух вышеперечисленных устройств. Однако их цена настолько велика, что не каждый решится приобрести данное устройство.

Правила проведения электропроводки

Проводить электрический кабель можно несколькими способами.

  1. Ввод проводки открытым кабелем. Все мы сталкивались с кабелем, идущим вдоль стены или пола, закрепленный специальными зажимами. Это и есть тот самый открытый кабель. Этот ввод разрешен только для кабеля с сечением 6 мм кВ. Конечно, оформление стен в виде кабеля не к лицу любому дому, особенно деревянного дома. Именно поэтому современные производители представили на рынке наборы кабелей в обрезиненных негорючих оплетках, которые имеют презентабельный внешний вид и симпатично смотрятся в интерьере.
  2. Ввод кабеля через гофрированную трубку вдоль стены. Не смотря на свои технические характеристики, внешний вид такого кабеля оставляет желать лучшего.
  3. Ввод кабеля в специальном электроустановочном коробе. Это полностью разборная конструкция, которая симпатична и может быть совсем незаметна. При этом стены и пол деревянного дома полностью защищены от возгорания. Такие электромонтажные короба выпускают всевозможных цветов и размеров, поэтому вы сможете подобрать идеальный вариант для вашего интерьера.

Заключительный этап – это выбор качественных розеток и выключателей. Рынок электроустановочных изделий напичкан всевозможными изделиями, отличающимися не только по форме и цвету, но и по своим функциональным характеристикам. Мы предлагаем вам выбирать проверенных временем производителей, которые уже много лет занимаются изготовлением розеток и выключателей, и имеют много положительных отзывов.

Надеемся, что наша статья была для вас полезной и познавательной, чтобы вы могли обезопасить себя и ваше жилище. Выбирая розетки, выключатели и остальные электроприборы для ввода электричества, помните, что ваше здоровье превыше всего!


Так же строительная компания "Вековой Дом" предлагает Вам:

  1. Отделка деревянного дома
  2. Монтаж пола в деревянном доме
  3. Канализация в деревянном доме
  4. Конопачение сруба
  5. Монтаж окон в деревянном доме

vekdom.ru

какой провод использовать, способы прокладки кабеля

Содержание статьи

Ввод электричества в деревянный дом должен обеспечивать безопасную эксплуатацию электрических сетей, быть выполнен в соответствии с Правилами устройства электросетей, техническими условиями, выданными эксплуатирующей организацией.

Для контроля расхода электроэнергии на вводе в обязательном порядке должен быть установлен щит учета, содержащий счетчик энергии и защитные отключающие устройства. Место установки, тип счетчика, конфигурацию щита учета необходимо согласовать с организацией, ответственной за энергоснабжение.

Типичные способы подключения

Ввод электричества в деревянный дом можно выполнить 2 способами:

  • прокладка линии по воздуху;
  • подземная линия.

В большинстве случаев используется воздушное подключение к линии электроснабжения. Это обусловлено типичным устройством электросетей. Такой способ требует минимальных затрат труда, состояние в большинстве случаев можно проконтролировать визуальным осмотром. Доступ к токонесущим частям на большой высоте без специальной техники, приспособлений ограничен. Даже при значительном расстоянии точки ввода от ВЛ проще и дешевле установить дополнительную опору, чем устраивать подземную линию.

Подземный вариант прокладки питающего кабеля используется редко. В основном его применение вызвано невозможностью проложить воздушную линию необходимой высоты на конкретном участке.Такой вариант можно использовать при неблагоприятных погодных условиях, сильных и частых ветрах, обильных снегопадах, обледенении проводов.

По требованиям организаций энергоснабжения щит учета в большинстве случаев следует устанавливать на одной из внешних сторон дома. Такой вариант дает возможность устроить разъединение подводящей кабельной линии и линии, непосредственно входящей в дом. Самым опасным местом при вводе кабеля в деревянный дом является проход через отверстие в стене. Чтобы избежать такого варианта, можно использовать комбинированную линию. От ближайшей опоры к стене дома следует выполнить воздушную линию и подключить ее к щиту учета. От щита учета в здание проложить отдельным кабелем через отверстие в фундаменте. В самом здании на внутренней стене установить распределительный щиток на необходимое количество линий.

Устройство воздушной линии

Для прокладки от ближайшей опоры к стене здания ранее использовались витые алюминиевые провода со стальной жилой без изоляции. Использование неизолированных проводов создавало определенные проблемы при эксплуатации и ремонте воздушных линий. Для крепления проводов к стене в зависимости количества фаз необходимо было изготавливать гусак или траверсу.

Гусак представлял собой изогнутую с определенным радиусом под 180° трубу. На коротком конце изгиба приваривалась перекладина длиной около полуметра. На ней устанавливались 2 штыря с резьбой для крепления фарфоровых изоляторов. На длинном конце в нижней части сваркой крепились кронштейны для крепления к стене, необходим был болт для подключения изоляции и кронштейн для проволочной растяжки, компенсирующей натяжение проводов. Траверса представляла собой раму из уголка с 4 изоляторами. Подвод кабеля выполнялся любым доступным способом.

Конструкции крепились к стене на необходимой высоте. Воздушная часть выполнялась неизолированным проводом от изоляторов до столбов на опоре. У изоляторов скруткой подсоединялся кабель, уходящий к щиту учета. Такие конструкции можно увидеть до сих пор на домах старой постройки.

Современная промышленность наладила производство провода СИП (самонесущий изолированный провод). Изоляция выполнена из специального полиэтиленового покрытия, устойчивого к солнечному излучению. Для подключения и крепления кабеля выпускается большое количество комплектующих изделий, позволяющих надежно и безопасно собрать любую конфигурацию соединений.

Прокладка подземной линии

Перед началом работ следует разметить трассу для укладки. При разметке нужно выполнять следующие правила:

  • расстояние до деревьев должно быть не менее 1 м;
  • при возможности избегать прокладки по местам передвижения автотранспорта;
  • перед прокладкой следует убедиться в отсутствии на трассе других кабелей.

Выполнение этих правил позволит значительно продлить срок эксплуатации кабеля. Сделать ввод можно сразу в здание или щит учета на наружной стене.

Глубина траншеи должна быть не менее 70 см, оптимальный размер 80 см с учетом устройства песчаной подушки. После устройства траншеи следует убрать из траншеи все предметы, способные повредить изоляцию кабеля. Если в процессе земляных работ обнаружатся крупные детали, недоступные для перемещения вручную, в этом месте можно установить защитные футляры. По окончании подготовительных работ на дно траншеи нужно засыпать слой песка толщиной 5-10 см. качество песка не существенно, можно использовать любой без содержания крупных камней.

Сечение кабеля следует выбирать по максимально допустимой нагрузке. Если расчетные данные позволяют использовать кабель сечением 1,5- 4 мм2, можно использовать кабель ВВГ (двойная виниловая изоляция, медные жилы). При больших мощностях желательно применять кабель типа АВБбШв (алюминиевые жилы в виниловой изоляции, защитная двойная лента из стали, покрытие из поливинилхлорида и обмазкой битумом и клеящим составом). Использование кабеля с медными жилами аналогичного типа, но стоимость значительно увеличится. При приобретении нужно обратить внимание на отсутствие внешних повреждений изоляции, проверить отсутствие замыканий жил между собой и на слой брони.

Кабель следует уложить на дно траншеи, надев на него в проблемных местах трубы из ПНД (полиэтилен низкого давления). Укладка должна быть волнистой, без натяжки. Желательно зарисовать план укладки, привязав его к капитальным строениям. Уложенный кабель нужно засыпать слоем песка не менее 10 см, затем слоем грунта толщиной 15-20 см, аккуратно утрамбовать без больших усилий. Засыпать оставшийся грунт с учетом осадки. Для кабеля с броней делается заземление металлической ленты. На глубине 15-20 см от поверхности необходимо расположить вдоль кабеля ленту, сигнализирующую о наличии в земле кабеля.

Прокладка кабеля в здание

Ввод электричества в деревянный дом является одним из самых ответственных этапов выполнения работ, поскольку дерево является сгораемым материалом, а электропроводка — источником повышенной пожарной опасности. В связи с выходом новых правил возникла дискуссия, можно ли заводить сип в дом через деревянные стены.

Правилами предписывается прокладка по сгораемым конструкциям только проводом с медными жилами.

Противники прокладки сип предлагают заводить кабель под фундаментами, но такой вариант запрещен по правилам. Поэтому оптимальным выходом из этой ситуации будет монтаж кабеля с медными жилами с соблюдением дополнительных защитных мер.

Ввод кабеля в деревянный дом следует начинать с определения места нахождения распределительного щитка. Установка щитка внутри здания более предпочтительна, при срабатывании автоматов и ремонтных работах не придется каждый раз выходить на улицу. При установке ШР следует определить способ подведения заземляющей жилы. Большинство ВЛ выполнено по старой схеме с заземленным нейтральным проводом. Большинство современного оборудования, приборов и устройств изготовлено с отдельными заземляющими проводами. В такой ситуации следует устроить заземление самостоятельно, вывести и подключить его к вводному щиту. Дальше можно использовать 3 или 5 жильный кабель в зависимости от количества фаз необходимого сечения. При отсутствии заземление можно провести отдельной жилой. Сечение провода для заземления должно быть больше сечения жил кабеля, изолированный провод использовать не следует.

В стене необходимо просверлить отверстие нужного диаметра. Диаметр следует выбирать с учетом металлической вставки из отрезка трубы. Толщина стенок вставки регламентируется правилами. При сечении жил до 4 мм2 толщина стенок должна быть не менее 2,8 мм, для большего 3,2 мм. Концы металлической трубы следует обработать напильником, удалив заусеницы и сгладив внутренние края. Кабель в местах входа и выхода в трубу желательно дополнительно защитить отрезками резинового шланга и ПНД. При возможности в трубу следует уложить асбестовый шнур, обмотанный вокруг кабеля. Повороты кабеля следует выполнять с определенным радиусом, пытаться согнуть его строго под прямым углом не следует. По поверхности стен кабель следует укладывать в гофрированном шланге, кабельных каналах или металлической трубе.

Устройство ввода электрического кабеля в дом своими руками возможно при наличии определенного опыта в этой области. При отсутствии навыков и знаний для выполнения работ желательно воспользоваться услугами специалистов. Допущенные при самостоятельном монтаже мелкие ошибки могут иметь большие последствия. не сравнимые с затратами на работу профессионалов.

chudesniydom.ru

Ввод в дом электричества в дом. Основные виды прокладки

Как и любое человеческое жильё, деревянный дом также нуждается в подводе к нему электрической энергии. Поскольку здание выполнено из горючего материала, то нормативами ПУЭ предъявляются особенно жёсткие требования к вводу электрического кабеля в жилище, построенное из дерева.

Согласование документации

Вначале необходимо будет согласовать всю техническую документацию, необходимую для подключения своими руками деревянного дома к линии электропередач (ЛЭП). В каждом регионе могут быть свои местные правила и порядок осуществления работ, поэтому невозможно дать универсального совета по подготовке документов.

Скорее всего, необходимо будет оплатить проект энергоснабжения, и согласно ему владельцу здания необходимо будет выполнить ряд технических условий, чтобы осуществить ввод электричества в деревянный дом.

Ниже будут рассмотрены варианты подключения к электросети древесной постройки с необходимыми защитными мерами, предотвращающими возможность короткого замыкания (КЗ) и как его следствия – возникновения дуги, поджигающей конструкции из дерева.

Существующие варианты ввода электроэнергии в дом

Вполне возможно, что официальные службы, единолично отвечающие за установку, подключение и эксплуатацию вводного кабеля до самого электросчётчика, не захотят доверить владельцу дома ввод электричества своими руками.

Но, тем не менее, стоит ознакомиться с существующими вариантами, чтобы самостоятельно принять решение, исходя из критериев безопасности и собственных возможностей. Всего существует три способа подключения жилья к ЛЭП:

  •  Ввод от столба воздушной линии (ВЛ) при помощи неизолированных алюминиевых проводов. Данный способ, ввиду его небезопасности применяется всё реже.
  •  Ввод от ВЛ при помощи самонесущего изолированного провода, называемого также СИП кабелем. Благодаря изоляции, линия ввода не подвержена короткому замыканию из-за ветра и падения дерева, а в случае обрыва, такой кабель не представляет опасности поражения для прохожих людей.
  •  Ввод осуществляется при помощи специального бронированного кабеля, прокладываемого под землей. В отношении деревянного дома это самый безопасный способ его подключения к сети, но и самый дорогостоящий.

Почти наверняка можно утверждать, что владельцу дома не разрешат осуществлять крепление проводов к столбу воздушной линии, и производить их подключение.

Но прокладку кабеля от электрощита до точки ввода под землей или по стене деревянного здания, при согласовании с официальными лицами, владелец дома может осуществить самостоятельно. Именно этот участок ввода является наиболее потенциально опасным, поэтому речь будет идти в основном об этом.

Использование инновационного СИП кабеля

Наиболее прогрессивным способом подключения с помощью воздушных линий любой постройки к электросети является использование СИП, но существуют дополнительные трудности в отношении деревянного дома, касающиеся прохождения вводного кабеля по стене огнеопасного здания.



Даже, если осуществляется ввод электричества в каменный или кирпичный дом, всё равно существует очень много противников того, чтобы СИП кабель прокладывался по стене здания, так как изоляция проводов не является достаточно надёжной в плане физической прочности, и не предназначена для контакта с любимы строительными конструкциями.

Если же речь идёт о деревянном доме, то доводы противников ввода в здание СИП выглядят ещё убедительнее. Чтобы не описывать все баталии, происходящие на различных форумах и в личных спорах электриков, можно коротко объяснить суть – воздушная линия защищена от короткого замыкания автоматом, рассчитанным на очень большие эксплуатационные токи.

Ввод электроэнергии с помощью ЛЭП и СИП

Это значит, что установленный на трансформаторной подстанции защитный выключатель отключится с некоторой задержкой, при возникновении КЗ в СИП, проложенным по деревянной стене. Нескольких секунд высокотемпературной очень мощной дуги будет достаточно, чтобы поджечь сухой деревянный дом.

Защитные меры при использовании СИП

Сторонники ввода в дом СИП и прокладки его к вводному электрощиту предлагают заключать данный кабель в защитную толстостенную металлическую трубу, обладающей локализирующей стойкостью к воздействию дуги.

При выполнении этого способа своими руками, если он будет одобрен официальными службами, следует особое внимание уделить точке входа СИП в трубу, и его выхода из неё. Это означает, что не должно существовать малейшей возможности для перетирания кабеля об торец трубы. Поэтому, осуществляя такую прокладку в трубе, СИП дополнительно защищают при помощи гофры.

ввод в дом с помощью гофры

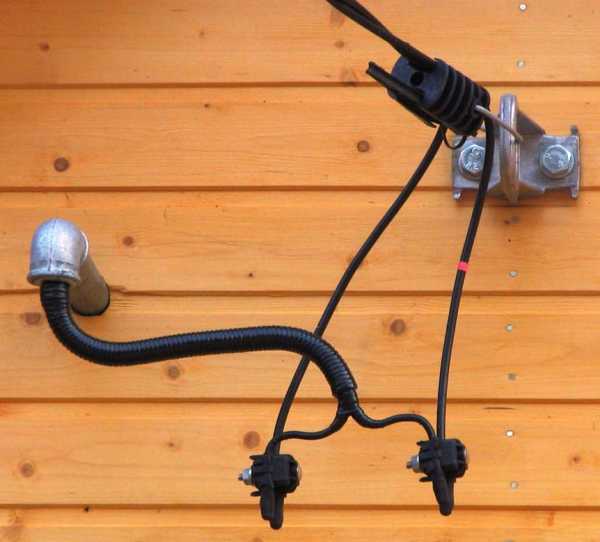

При вводе, осуществляемом с помощью СИП, описанную выше проблему решают иным способом – в точке крепления от алюминиевых жил данного провода делают переход на кабель, предназначенный для прокладки внутри деревянных зданий, и являющийся огнестойким и не распространяющим горение (ВВГнг FR LS).

Ввод в дома кабелем через общий автомат

При этом, данную часть ввода до электрощита также необходимо защитить при помощи защитного автомата. При вводе электричества с помощью неизолированных проводов, отрезок соединительного кабеля, идущего от фарфоровых изоляторов к распределительному щиту, также следует защитить автоматическим выключателем.

Ввод в дом ЛЭП через автомат

В обоих случаях номинал автомата должен быть на одно значение выше, чем на вводном щите, так как наружный бокс, где будет установлен данный автоматический выключатель, будет находиться на высоте, и к тому же, он должен пломбироваться для предотвращения кражи электроэнергии.

Прокладка электропроводки в здании из дерева

Любая электропроводка в деревянном доме, должна соответствовать нормативам ПУЭ, касающимся прокладки проводки в пожароопасных зданиях, в том числе и отрезок, идущий от точки ввода к электрическому вводному щитку.

Поэтому, переход кабеля через стену в обязательном порядке должен проходить через толстостенную металлическую трубу, которая должна изгибаться вниз для предотвращения попадания вовнутрь атмосферных осадков.

Если проводка, идущая к щитку, будет скрытой, то она также обязательно должна по всей длине помещаться в трубу, обладающей локализирующей способностью. Поэтому, планировать размещение распределительного вводного щита следует таким способом, чтобы у приходящей линии было как можно меньше изгибов, так как протягивать кабель через них будет весьма проблематично.

Ввод в дом через металлическую трубу

Считается, что при наружной проводке достаточно проложить кабель в специальном огнестойком коробе из пластика, но для вводного кабеля, особенно, если нет защиты отрезка, прокладываемого по деревянным конструкциям, заключение его в защитную металлическую трубу является обязательным условием.

Подземный ввод от электросети

Как правило, электрики, подводя электричество к участку, где только планируется постройка дома, осуществляют ввод, подключая СИП к установленному на строительной площадке столбу, и монтируют там же электросчётчик и вводный защитный автомат.

Распредщит на опоре

Юридически, ответственность компании, осуществляющей снабжение электроэнергией, после счётчика заканчивается, поэтому владелец вправе своими руками осуществить ввод электричества в деревянный дом при помощи кабеля, проложенного под землей от собственного столба с вводным щитком до распределительного электрощита внутри жилища.

кабель в дом под землей

Данный вариант подключения огнеопасного здания к электросети будет наиболее приемлемым в плане противопожарной охраны, поэтому у официальных служб не должно быть никаких претензий.

Коротко о правилах подземной прокладки кабеля

Для прокладки под землей существуют специальные бронированные водонепроницаемые марки кабелей (ВБбШв, АВБбШв), которые укладываются непосредственно на песчаную подушку, и, как правило, не требуют дополнительной защиты.

Бронированный кабель для прокладки под землей

Исключением является подземная прокладка кабеля под дорогами и площадками– в этом случае кабель дополнительно защищают трубой или кабельным каналом.

Выполнять подземный ввод иными типами кабельной продукции категорически запрещено. Необходимо, чтобы ввод от столба с установленным там счётчиком, до распределительного щита был выполнен при помощи цельного кабеля.

укладка кабеля

Прокладывается кабель ниже точки промерзания почвы, грунт на дне траншеи должен быть твёрдым и не подверженным сдвигам. Укладка кабеля должна производиться не прямой натянутой струной, а волнообразно, для предотвращения натяжения при тепловых колебаниях и движениях грунта.

Уложенный кабель засыпают песком, поверх него кладут предупредительную ленту и полностью закапывают траншею землей. Ввод в здание должен осуществляться через трубу над фундаментом или через него, но ни в коем случае под ним.

Ввод в дом кабелем через стену здания

При помощи бетонного раствора делают колодец под распределительным щитом для выхода вводного подземного кабеля.

Похожие статьи

infoelectrik.ru

Деревянный дом: безопасный ввод электричества

Содержание статьи

Когда дом построен, электричество к нему подводится прежде всего. Хотя данная процедура не отличается большой сложностью, выполнить ее следует в строгом соответствии с существующими правилами, чтобы ввод электричества не создавал никаких угроз ни для самого дома, ни для людей, которые в нем будут проживать.

Способы, используемые для подключения к электрической линии


Следует особо подчеркнуть, что подключение к электрической линии должно производиться только лишь специалистами, имеющими право на выполнение работ такого рода. Все же остальные действия могут выполняться домовладельцем своими силами.

Чтобы подать электропитание в свой дом, можно взять на вооружение любой из следующих двух способов:

  • Воздушный, являющийся самым недорогим и простым. Однако, выбрав этот способ, нельзя забывать о тех недостатках, с которыми он сопряжен – возможность повреждениями подвода порывами ветра, упавшим с крыши снегом, ветвями соседних деревьев.
  • Подземный, эстетичность и безопасность которого не подлежит сомнению. Недостаток же его состоит в большой трудоемкости работ и их существенной стоимости

Воздушный ввод


При вводе электричества данным способом кабель, идущий от столба к дому, просто подвешивается в воздухе. На самом доме он должен закрепляться на фарфоровой арматуре, причем ввод в здание должен обустраиваться на минимальной высоте 2,75м.



Для подводки должен использоваться кабель СИП, достоинства которого состоят в повышенной прочности и в наличии изоляции, неподверженной негативному воздействию ультрафиолета. Для ввода, должны применяться кабели ВВГнг или КВВГнг, присоединяемые к СИП на роликах фарфоровой арматуры. Пропускание кабеля СИП через толщу стены запрещено правилами пожарной безопасности.

Работы по подвеске подводящего кабеля должны выполняться специалистами. На долю хозяина выпадает подготовка точки ввода, куда необходимо вставить металлическую гильзу или толстостенную трубу. Отверстие ввода должно выбираться там, где исключено формирование влаги или наледи, и располагаться в стене.

Выбирая вводную втулку, следует исходить из того, что толщина ее стенок должна составлять:

  • при сечении кабеля 4 мм2 -2,8 мм;
  • при сечении кабеля 6-10 мм2 -3,28 мм.

Снаружи дома втулка должна выступать на расстояние 20-30 см.

Подземный ввод

Для подводки этим способом в траншею укладывается кабель ВВБШв, располагающийся в трубе, заложенной на глубине 1,2-5м. Минимальное сечение используемого кабеля должно составлять 16 мм2. Трубы прокладываются вплоть до вводного устройства с небольшим уклоном в сторону улицы. Концы труб должны быть заделаны так, чтобы исключалось проникновение в них воды и влаги.

Кабель должен вводиться через толщу фундамента, а не под ним.

Защита кабеля, укладываемого в отверстие ввода

Поскольку кабель ввода, находящийся в толще стены, представляет наибольшую опасность, он должен быть защищен с использованием одного из следующих способов или обоими сразу:

  • укладка в толстую металлическую трубу, о чем писалось ранее.
  • установка дополнительного защитного устройства на наружной части стены



Ввод электричества в кирпичный дом

Говоря о доме деревянном, было бы своего рода дискриминацией не упомянуть о порядке ввода электричества в дом из кирпича.

К счастью, много информации здесь излагать не придется, поскольку все, что сказано по поводу деревянного дома, полностью относится и к дому каменному, хотя пожароопасность его значительно меньше.

Надеемся, что рассказанное нами позволит вам правильно обустроить в своем доме электрический ввод, сделав его максимально безопасным.

А может, у вас есть дополнительная информация? Поделитесь, пожалуйста, ею с нашими читателями в комментариях.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Мне нравится!0Мне не нравится!0

www.allremont59.ru
