Как проверить заземление в частном доме своими руками – в квартире и частном доме

в квартире и частном доме

Содержание статьи:

Электрическим приборам в квартирах и домах при вводе в эксплуатацию обеспечивают нормальные условия для прохождения тока. С целью защиты от электроударов в жилых помещениях обустраивают заземление. Работы необходимы, чтобы «земля» и потенциал корпуса бытовой техники были равны. Самостоятельная проверка заземления осуществляется при помощи специального оборудования.

Общие сведения о заземлении

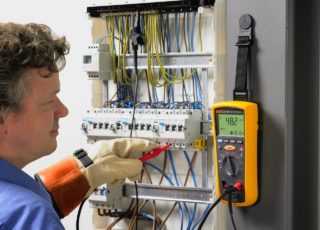

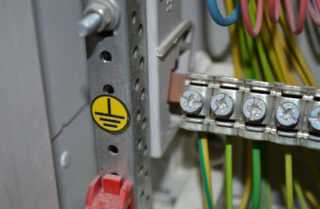

Заземление в электрощитке

Заземлением называется устройство, предотвращающее риски поражения током при соединении приборов с землей. Система состоит из заземляющего проводника, соединенного с заземлителем, и представляет собой металлическую пластину или провод. По назначению конструкция бывает:

• рабочей – обеспечивает качество функций электрической сети;
• защитной – предотвращает травмы от поражения током.

Среднестатистическая квартира оснащена однофазной проводкой с переменным током (положительный и отрицательный заряд). В условиях колебания напряжения ток изменяет направление – заряд передается на технику, а не отводится из магистрали. Человека при касании к электроприбору может ударить током. Техника в таких случаях выходит из строя. Прибор переводит электростатический или электрический заряд в землю или к обнуляющему устройству.

Техстандарты изготовителей металлической бытовой техники указывают на необходимость заземлять линии подключения.

Для чего проверяется заземление

При правильной организации схем заземления вероятность поражения электротоком минимизируется

Тестирование состояния заземления обуславливает защиту человека от поражения электротоком. В частном доме или квартире используется специальное оборудование, работами занимаются представители обслуживающей компании. На основании результатов выявляются:

• состояние линии заземления и ее работоспособность;
• соответствие техническим нормативам;
• состояние грунта и электродов, заземляющих проводников, шин, узлов металлосвязей;
• необходимость замены соединений контура в случаях износа;
• необходимость установки УЗО в сцепке с «землей».

Периодическое плановое измерение в жилых домах производится 1 раз за 3 года.

Приборы для проверки заземления

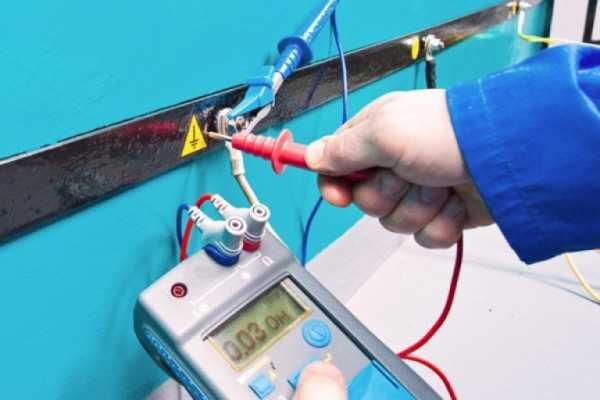

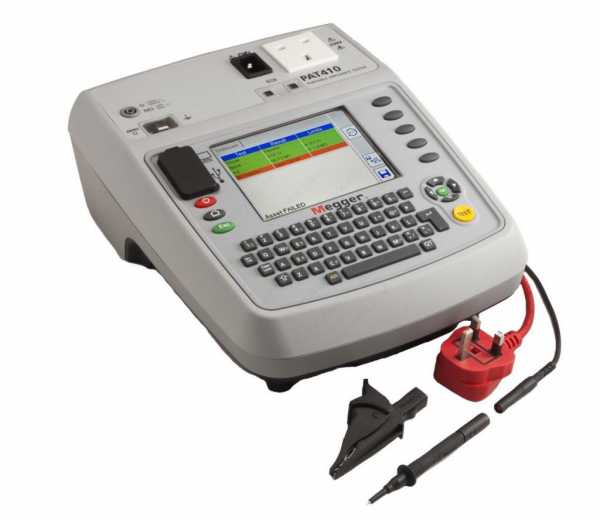

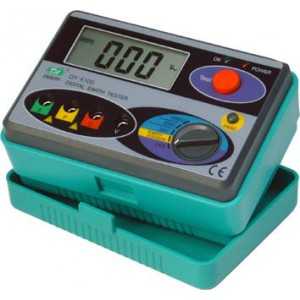

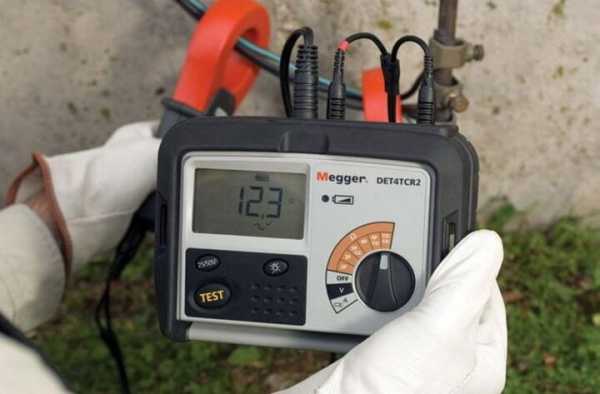

Цифровой измеритель заземления

Чтобы проверить заземление в доме или квартире самостоятельно, стоит начать с подбора оборудования. Профессиональные электрики применяют несколько устройств:

• стрелочные – модели с генераторами малых габаритов используются как автономные источники питания и вращаются вручную;
• стрелочные с запиткой от гальванической батареи;
• цифровые – данные выводятся на ЖК дисплей, в комплекте идут батарейки и бесконтактные «клещи».

Самостоятельно линю заземления можно проверять с помощью прибора М-416. Стрелочный мегаомметр старого выпуска позволяет получить точные данные для достоверной оценки состояния линии. Пределы замеров устанавливаются на стрелочном омметре. Схема подключения указана под крышкой.

Используя М-416, можно замерить контурное сопротивление и показатели грунта.

Методика проверки

Проверка контура заземления осуществляется по единому алгоритму:

1. Зачистка участка шины для хорошего контакта.
2. Вбивание в грунт на 50 см 2-х дополнительных штырей.
3. Подсоединение шин к штырям зажимами прибора по схеме.
4. Выполнение замеров по инструкции к прибору.

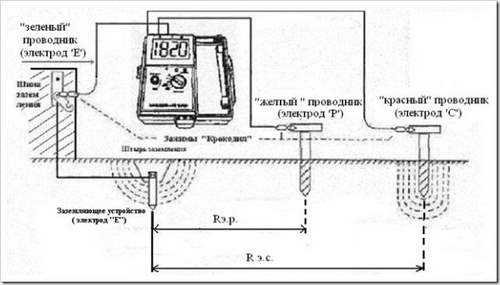

Расположите электрод «С» на расстоянии, в 5 раз превышающем длину заземлителя вертикали. Штыри удаляйте от подземных коммуникаций для точности данных.

Технология работы с устройством М-416

Проверка проводов прибором М416 на соответствие сопротивления

Если при зрительном осмотре на линии «земли» не выявлены поломки, узнавать состояние контура можно при помощи прибора М-416. Работы проводятся так:

1. Проверяются источники питания. В приборе должно быть 3 батарейки по 1,5 В каждая.
2. Устройство кладется горизонтально на плоскую поверхность.
3. Выполняется калибровка. Переключатель диапазонов ставится в режим «Контроль 5Ω».
4. Устанавливается стрелка на нулевое положение. Требуется нажать красную кнопку и прокрутить ручку реохорда. На шкале отображается 5±0,3 Ом.
5. Измеритель располагают на минимальном расстоянии от заземлителя. Это поможет предотвратить влияние сопротивления соединительных проводов на общий результат.
6. Проводится проверка по схеме под крышкой прибора. Основной и вспомогательный электроды понадобится забить в почву на глубину 50 см.
7. Проводятся расчеты. При сопротивлении меньше 10 Ом итог нужно умножить на 1, а переключатель перевести на х1. Если итог замера более 10 Ом, переключатель переводится на х5, х20, х100.

Удалите слой краски с точки соединения проводов и заземлителя перед замерами.

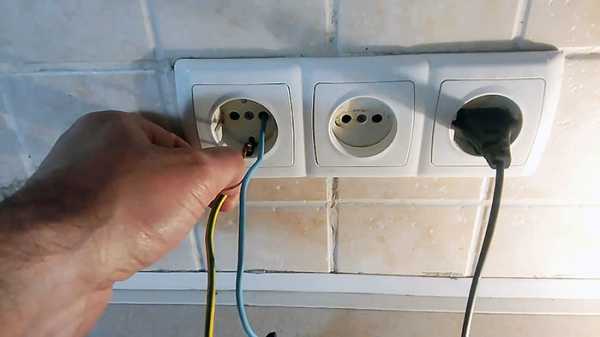

Проверка заземления в розетках

Самостоятельно определить заземление в розетке можно несколькими способами. Перед началом работ понадобится индикаторная отвертка – ей идентифицируются провода нуля и фазы. Если при контакте с клеммой загорелась лампочка – это фаза. Если индикатор не светится – это ноль.

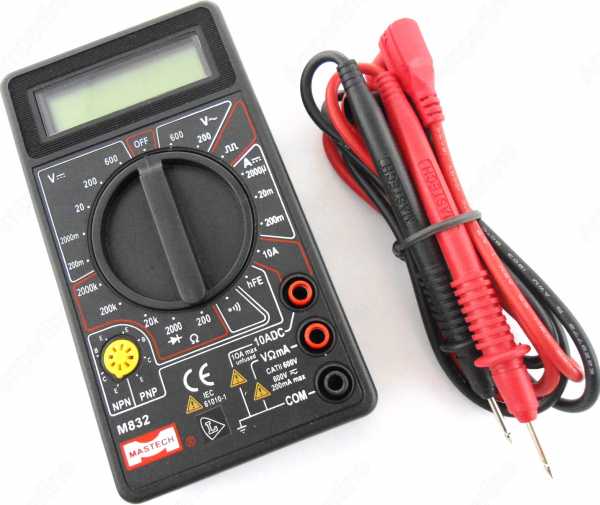

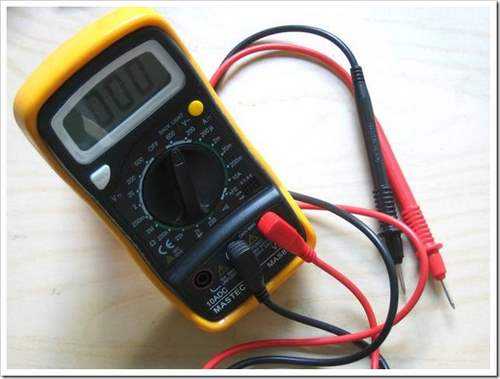

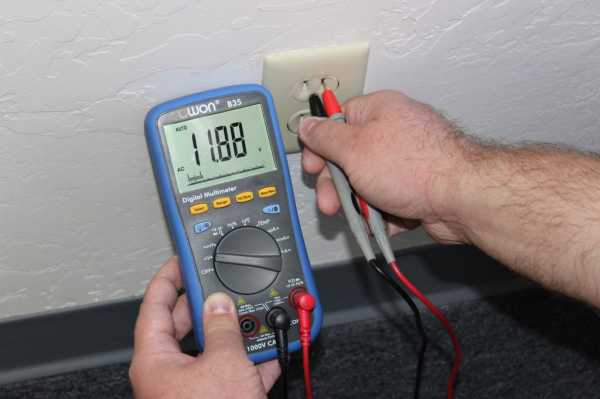

Проверка мультиметром

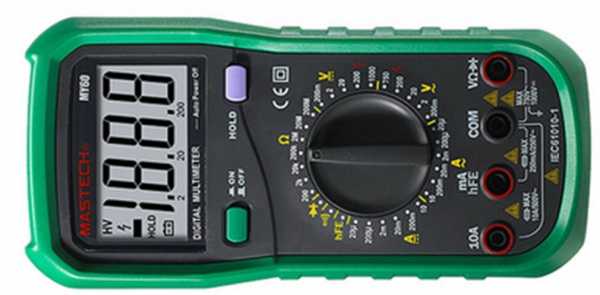

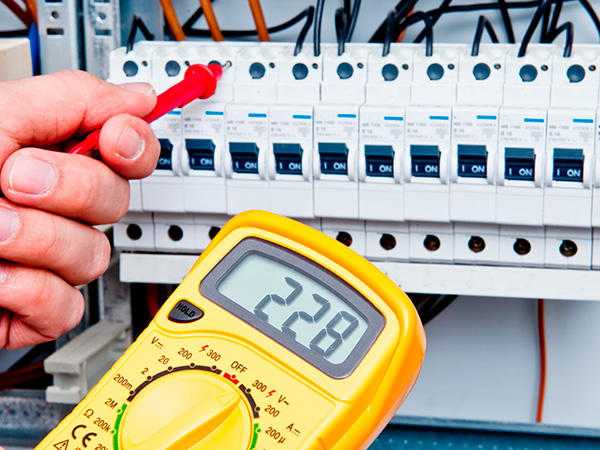

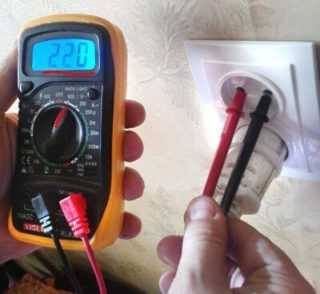

Проверка заземления мультиметром

Тестирование проводится даже при совпадении цветов по нормативам. Работать с мультиметром нужно так:

1. Включить электропитание на дом в распредщитке.
2. Измерить напряжение в розетках. Один щуп ставится на фазу, второй – на ноль.
3. Переместить щуп датчика от нуля на проводник заземления – РЕ.
4. Посмотреть, что показывает тестер. Если результат не изменился – с системой все в порядке. Если показатели нулевые – систему нужно заземлить заново.

Используйте инструменты, на ручках которых есть изоляция. Если проверяется ванная, не наступайте на влажный пол.

Проверка контрольной лампочкой

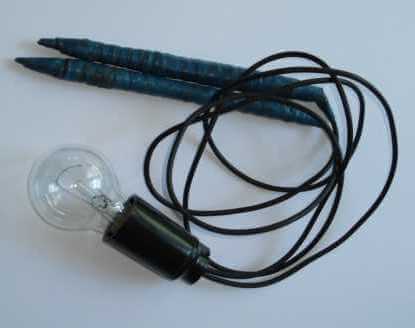

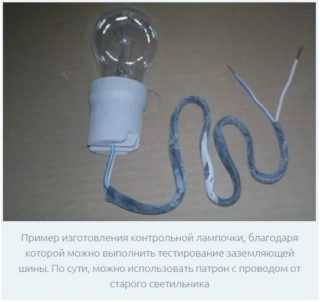

Контрольная лампа

Для изготовления контрольки понадобится лампочка с патроном и присоединенными к нему двумя медными проводами. Между всеми контактами самодельного устройства нужна изоляция. Проверка контролькой производится по принципу мультиметра:

1. Первый щуп подключается на ноль, второй – на фазу.
2. Щуп перемещается от нуля на подключение заземления.
3. Об исправности контура свидетельствует загоревшаяся лампа.
4. Слабый свет говорит о неправильной работе схемы и необходимости установки УЗО.

Когда в помещении проводка без цветовых индикаторов, узнать заземление можно так:

1. Для определения нуля и фазы один концевик выводится на клемму земли, второй – по очереди к другим подключениям.
2. Фаза находится в точке загорания светового индикатора.
3. Если лампа не горит – РЕ не работает.

Если лампа не загорается от контакта с фазой, проверяется питание распредщитка и сама лампа. Иногда она не работает из-за обрыва фазного или нулевого контура.

Косвенные доказательства отсутствия РЕ

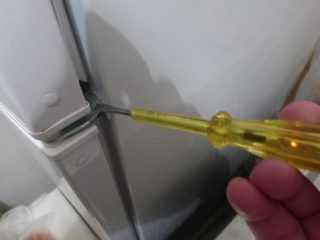

Холодильник бьет током

Существует несколько моментов, по которым можно судить об отсутствии РЕ. Владельцев квартиры и дома должны насторожить:

• стабильные удары током от бойлера, стиральной, посудомоечной машинки, холодильника;
• шумы колонок при воспроизведении музыки;
• наличие большого количества пыли около старых батарей.

Немедленно вызовите специалистов – при серьезных замыканиях на линиях есть риски гибели от поражения током.

Тестирование стрелочным (цифровым) вольтметром

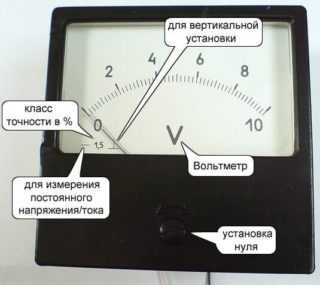

Стрелочный вольтметр

Проверка величины напряжения и его наличия осуществляется при помощи вольтметров переменного тока. Стрелочные приборы работают без источника питания, а цифровые функционируют в любом положении, не повреждаются при механическом воздействии.

Правильный алгоритм использования вольтметра:

1. Определяется максимально допустимая величина замеров для прибора по самому большому числу на шкале.
2. Уточнение единиц измерения устройства – микровольты, вольты, милливольты.
3. Подключение вольтметра параллельно участку электрической сети и контроль полярности проводом.
4. Прикручивание проводов стрелочного устройства к гайкам и винтам. У моделей с постоянным напряжением есть обозначения «плюс» и «минус».

При напряжении сети более 60 В работайте в диэлектрических перчатках, используйте щупы с изоляцией.

Особенности проверки в квартире и частном доме

Технология работ по тестированию заземления для дома и квартиры имеет несколько различий.

Тестирование в квартире

Заземлять необходимо все предметы из металла – радиаторы, ванну, бытовую технику. Также стоит защитить розетки и уточнить, входит ли третий контакт в схему. Существует несколько приемов.

Отвертка + тестер + изолированный провод

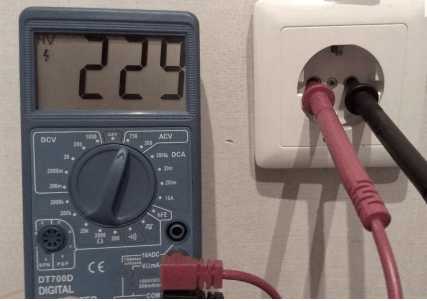

Проверка напряжения в розетке

Используется провод с щупами на двух концах. Работают так:

1. Проверяют напряжение в розетке при помощи тестера, настольной лампы, зарядки для смартфона. Вилку в розетку вставляют очень аккуратно.
2. Рабочую розетку выключают через УЗО щитка, переключая автомат.
3. С розетки снимают крышку и осматривают подключение контакта заземления. Он соединяется с отдельным кабелем или зануляется с клеммами.
4. Проводят сборку розетки и включение УЗО.
5. При наличии заземления делают проверку тестером или индикаторной отверткой. Контакт не должен накидываться на фазу.
6. Проверяют заземление провода – находят фазу, убирают с нее палец и помещают на сенсор щуп. Он не должен гореть.

Об исправности «земли» свидетельствует загорание или повышенная яркость индикатора.

Тщательная проверка длинным проводом

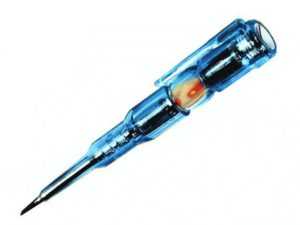

Индикаторная отвертка

Понадобятся индикаторная отвертка, тестер и длинный щуп. Алгоритм работ следующий:

1. Открывают электрощит, индикаторной отверткой осматривают желто-зеленый провод на предмет отсутствия напряжения заземляющего контура.
2. Находят «ноль» (синий провод) и присоединяют к нему щуп проводника. Другим щупом касаются желто-зеленого провода. По срабатыванию автомата можно судить об исправности провода.
3. Возвращают рукоятку УЗО на взвод. Один конец провода остается на нуле, другим касаются всех розеток и металлических изделий в помещении. При исправном контуре автомат срабатывает.
4. Проверяется ванная. На 50 см от пола расположен бокс СУП с металлической шиной и проводами. Здесь не должно быть напряжения.

После проверки напряжения в ванной нужно подтянуть соединения всех болтов.

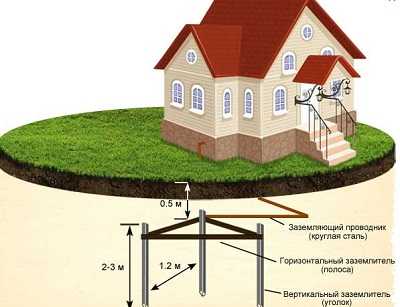

Проверка в частном доме

Методика замеров для частного дома имеет существенные отличия от работ в квартире.

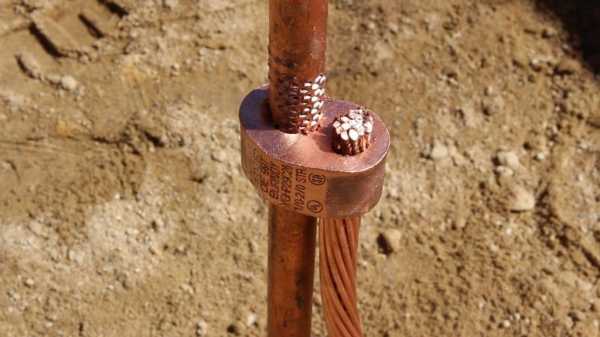

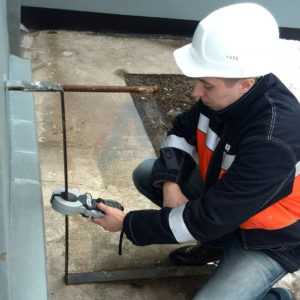

Тестирование исправности почвы и металлосвязей

Особое внимание уделяют частям конструкции заземления, имеющим контакт с грунтом и подвергающихся коррозийному воздействию

Мероприятия подразумевают визуальный осмотр и применение специальных приборов:

1. Для зрительного осмотра требуется ударить по контактам молотком с изолированной рукояткой. Проводник должен дребезжать.
2. Проверка сопротивления металлических узлов омметром или мультиметром. Допустимый предел результата – 0,05 Ом.
3. Вывод заземления на другом участке при различии измерений с нормативными.

Проверяйте грунт и металлосвязи летом или весной – в это время меньше осадков.

Проверка без тестера и вольтметра

Используя лампочку и патрон с двумя проводами, можно определить наличие заземления на даче:

1. Зачистить концы провода от изоляции и вставить в розетку – лампочка загорится.
2. Правильно измерить щупом заземление: достать один из проводов и прикоснуться к точке заземления. При отсутствии загорания лампы провод извлекают из другого отверстия.
3. Если УЗО сработало – заземление качественное.
4. Посмотреть на свечение лампы. При подключении фазы и земли оно ярче, чем при подсоединении фазы и нуля.

Используя индикаторы под евророзетки, можно обнаружить все недостатки подключения.

Решение проблем с подключением

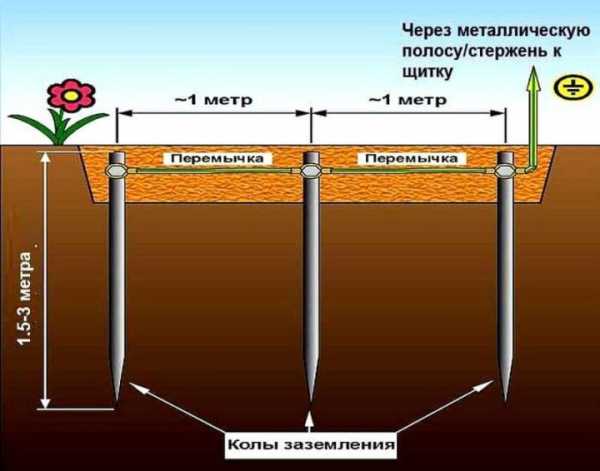

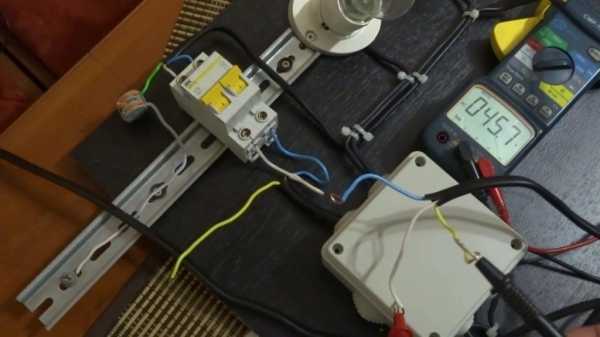

Схема с несколькими источниками питания и точками заземления

Если проверка контура заземления самодельной контролькой, вольтметром или мультиметром не дала результата, понадобится:

• Включить в сеть электроприбор без касания к контакту и посмотреть, будет ли он работать.
• Выключить питание в распредщитке, достать вилку из розетки.
• Разобрать розетку и осмотреть провода, точки подключения контакта. Заземления нет, если отсутствует подсоединение.

Самостоятельные работы с электрической сетью при нарушении алгоритма могут стать причиной травм и пожаров в результате обрыва «нуля». Чтобы это предотвратить, воспользуйтесь услугами электриков.

strojdvor.ru

Как проверить заземление за 1 минуту

Я расскажу как быстро, просто и эффективно проверить наличие и качество вашего заземления всего менее чем за минуту. Сразу хочу оговориться и уточнить, что данный метод проверки является кустарным и запрещен всеми руководствами и правилами по электробезопасности. Но все же способ существует и отлично живет среди бывалых и опытных электриков. Я, лично, пользуюсь им сам, поэтому и показываю его вам. Опять же, хочу снять с себя ответственность, и сказать, что если вы будете повторять его, то все на свой страх и риск.
У вас, наверно, сразу возникает вопрос: зачем тогда использовать подобный способ если он запрещен да ещё и опасен? Вообще, заземление проверяется специальным прибором, но ввиду его отсутствия, для быстрой проверки и контроля электрики часто пользуются этим.

Понадобится

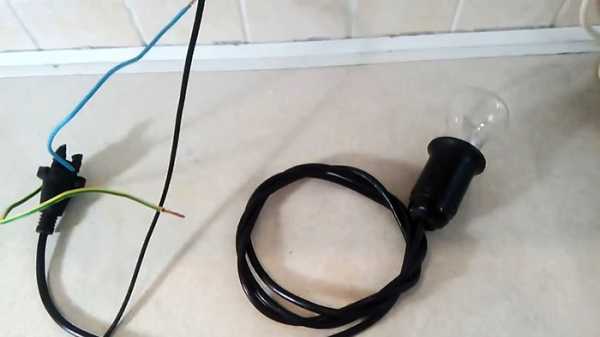

Для проверки нам понадобится обычная лампочка накаливания на 230 В и 60-100 Вт, в патроне, с выведенными проводами оголенными на конце.

Я примотал к вилке провода и заизолировал все изолентой. В простонародье, лампочка с выведенными оголенными проводами называется «контролькой».

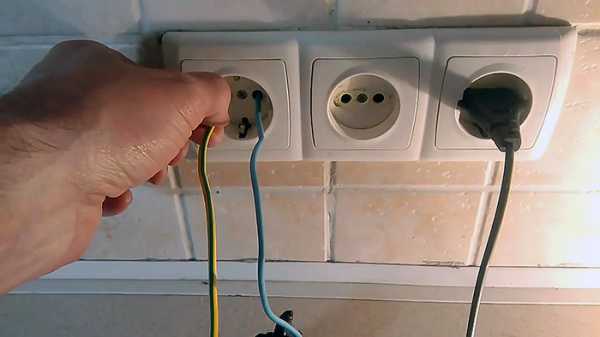

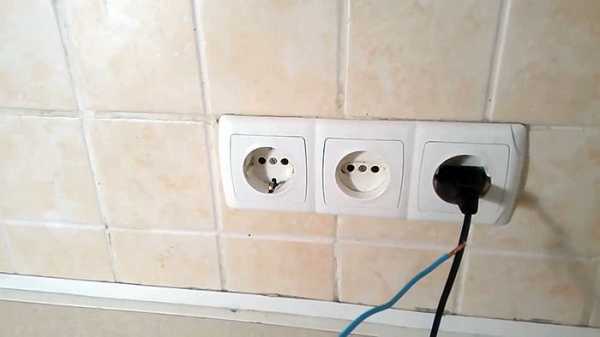

Проверяем наличие заземления в розетке

Итак, приступим. Для начала проверим работу лампы. Оба оголенных провода вставим в розетку.

Примерно, на глаз, запомним яркость свечения.

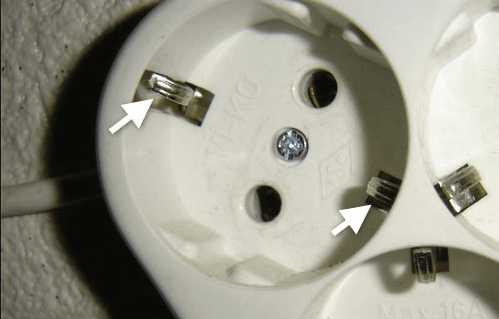

Затем вытащим один провод и переключим его на контакты заземления. Если лампа не загорелась, значит вы возможно ошиблись и вытащили фазный провод, а нужно нулевой. В итоге лампа должна быть включена между заземляющим контактом и фазой.

Если заземление исправно и эффективно работает, то лампочка будет светить с абсолютно той же яркостью, что и между нулем и фазой.
Вот и все.
При подключении будьте особо осторожный и внимательны, не прикасайтесь к оголенным контактам в момент проверки!
Я проверяю таким способом заземление в своем доме. У меня нет УЗО в системе. В вашем же случае, при его наличии оно может сработать, так как произойдет утечка на землю. В этом нет ничего страшного, это так же хороший показатель работы защиты.

Смотрите видео

sdelaysam-svoimirukami.ru

Как проверить заземление в частном доме — Отопление

Вилки современных бытовых приборов оснащены заземляющими клеммами, а это значит, что их эксплуатация возможна только в сети, подключённой к заземляющему контуру.

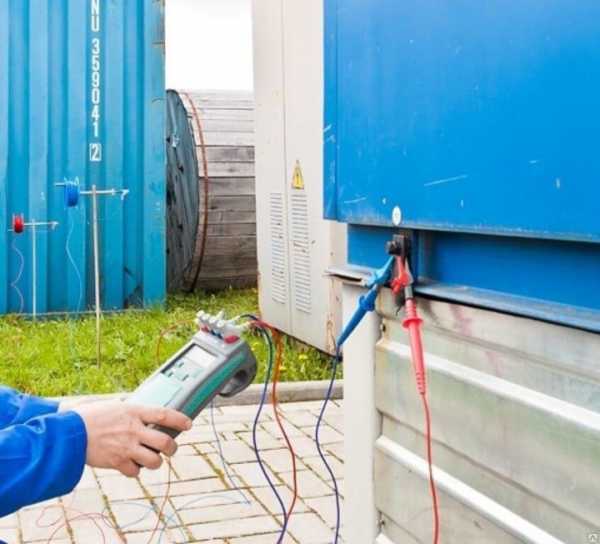

После устройства заземляющего контура необходимо проверить его способность выполнять свои защитные функции. Одним из показателей его работоспособности является сопротивление.

Как проверить сопротивление заземления

Из школьного курса физики всем известно, что ток идёт по пути с наименьшим сопротивлением, поэтому, чем меньше сопротивление контура, тем эффективнее он справляется со своими защитными функциями.

Нормативные значения сопротивления регламентируются правилами устройства электроустановок (ПУЭ). Для сети с напряжением 220 вольт этот показатель не должен быть выше четырёх Ом.

Для проведения замеров сопротивления используют специальные приборы, бытовой мультиметр тут не подойдёт. Есть модели времён СССР, есть современные электронные приборы, но принцип проведения замеров один.

Проверка сопротивления происходит следующим образом:

• зачищается участок шины для обеспечения контакта;
• в землю вбиваются два вспомогательных штыря на глубину не менее полуметра;
• при помощи зажимов провода от прибора подсоединяются к шине и штырям как показано на рисунке;
• проводятся измерения в соответствии с инструкцией используемого прибора.

Электрод «С» должен располагаться на расстоянии от вертикального заземлителя, как минимум в 5 раз превышающем его длину. Чтобы измерения были более точными, штыри нужно забивать в местах, где нет подземных коммуникаций.

Как проверить заземление в розетке

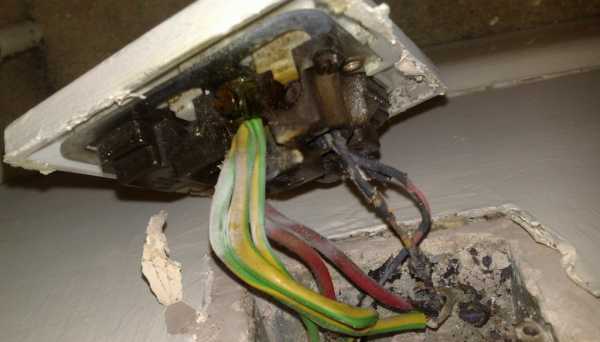

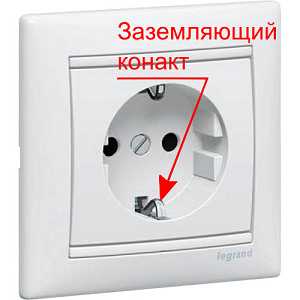

Если на розетке есть заземляющий контакт – это не значит, что она заземлена. Существует несколько способов проверить это. Для проверки заземления в розетке понадобятся отвёртка, индикатор напряжения и бытовой мультиметр.

При помощи тестера определяется фаза в розетке. Она должна присутствовать только в одном из двух отверстий в розетке.

Также необходимо проверить заземляющий контакт: если при проверке лампочка тестера загорелась – то такую розетку нельзя эксплуатировать. Она либо неправильно подключена, либо повреждена.

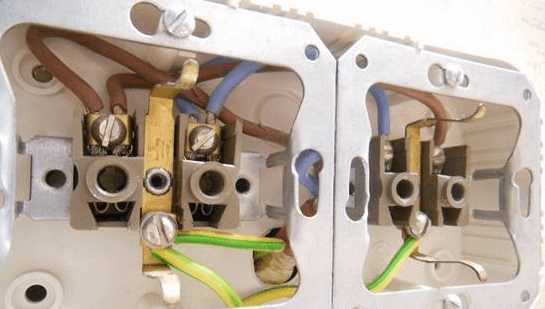

Далее отключают автоматы и снимают розетку. Необходимо убедиться, что к розетке подключены три провода. Если провода два, а между нулевой и заземляющей клеммами стоит перемычка, то выполнено не заземление, а зануление.

Если монтаж проводов оказался правильным, то розетку монтируют на место, включают автоматы и продолжают проверку. Мультиметром проверяют напряжение между фазой и нулём, фазой и землёй, а затем между нулём и землёй.

Если отсутствует напряжение в первом случае, то оборван нулевой провод. При отсутствии напряжения во втором случае можно заключить, что заземление отсутствует. Если в первых двух случаях напряжение есть, а в третьем отсутствует, то скорее всего имеем дело с занулением.

Как проверить заземление на даче

Если возникла необходимость проверить, есть ли заземление на даче, когда под рукой нет ни тестера, ни вольтметра, можно воспользоваться обыкновенной лампочкой. Кроме нее понадобится патрон с двумя проводами.

Концы проводов зачищают от изоляции и вставляют в розетку — лампочка должна загореться. Затем один из проводов вынимают из отверстия и касаются заземляющего усика. Если лампочка не горит, нужно попробовать то же самое, только вынуть провод из другого отверстия.

В случае срабатывания УЗО можно быть уверенным в качестве заземления. Если защита не установлена и создано подключение между землёй и фазой, лампочка загорится, и ее свечение должно быть ярче, чем при подключении фаза – ноль.

Более достоверный способ проверки – это использование индикаторов для евророзеток. По ним можно определить все возможные неполадки с подключением розетки.

euroelectrica.ru

Зачем проверять заземление

Проводить данную процедуру нужно для того, чтобы предотвратить поражение жильцов дома электрическим током. Используют для проверки заземления стационарное или мобильное оборудование. Оценив результаты измерений, можно сделать вывод о том, как функционирует изоляция и соответствует ли электрическая сеть установленным нормативам. Провести процедуру можно самостоятельно либо пригласить специалиста из электросети.

Не стоит думать, что, если установкой розеток и другого электрооборудования в вашей квартире занимались специалисты, заземление работает правильно и измерять ничего не нужно. Часто контур соединяют неверно, что приводит к его быстрому износу. Поэтому опытные мастера рекомендуют с определенной периодичностью проверять состояние грунта с находящимися в нём электродами, проводник, заземляющую шину и металлосвязи. В жилых домах эту процедуру рекомендуют проводить один раз в три года, а в промышленных зданиях работники должны её проводить каждый год.

Как проверяют грунт и металлосвязи?

Оценка состояния металлосвязей начинается с визуального осмотра. Мастера бьют по контактам молоточком с изолированной ручкой. Если всё в порядке, то вы услышите небольшое дребезжание проводника. Специалисты должны убедиться в том, что сопротивление всех металлических соединений соответствует установленным стандартам. Для этого применяют мультиметр или омметр. Прибор не должен выдавать больше 0,05 Ома. Данное требование должны соблюдать застройщики многоэтажных и частных домов. Оценкой состояния грунта занимаются в конце весны или летом. В это время меньше всего осадков. Удельное сопротивление земли измерить могут работники электросети с помощью специальной аппаратуры. Если полученные результаты сильно отличаются от принятых норм, заземление выводят на другой участок грунта.

Как оценить состояние заземляющего контура в квартире?

Для измерения сопротивления заземления применяют тестер либо конструкцию из контрольной лампы. Также вам понадобится отвёртка и изолированный провод с двумя щупами. Если у вас под рукой есть мультиметр, необходимо выполнить следующие действия:

Проверить напряжение в розетке. Просто подключите к ней настольную лампу или телевизор. Если прибор заработал, то всё в порядке.
Отключите электроэнергию в квартире. Для этого следует воспользоваться УЗО или автоматом (если у вас старый дом).

Аккуратно снимите крышку розетку. Найдите провод, соединенный с контактом заземления. Если в вашем доме электросеть работает по принципу заземления, то провод будет уходить в стену. Если же провод подключён к одной из клемм, то в доме применяется принцип зануления либо заземляющего контура нет вообще.

Если схема заземления была обнаружена, переключите тестер в режим проверки напряжения.

Необходимо измерить напряжение между фазой и нулём, а затем между фазой и землёй.

В идеале цифры напряжения между фазой и землёй должны быть больше величины напряжения между фазой и нулём. Бить тревогу нужно, если при втором измерении тестер показал ноль. Это значит, что заземление в квартире или доме не работает. Не все пользуются мультиметром в повседневной жизни, поэтому смысла покупать его не видят. В таких ситуациях для проверки заземления можно собрать контрольную лампу. Для этого вы должны найти патрон, провода, концевики и лампу. Точно измерить таким способом величину напряжения не получится, но зато вы узнаете, работает ли у вас заземление.

Предварительно нужно определить с помощью индикаторной отвёртки, где в розетке фаза, а где ноль. При соприкосновении с фазой лампочка в инструменте загорится, а при взаимодействии с нулём ничего не произойдёт. После того, как вы определите расположение контактов, совершите следующие действия:

Притроньтесь одним концом провода к фазе, а вторым к нулю. Лампочка должна загореться.

После этого переместите конец провода от нуля к усику заземления. Лампочка должна гореть ярко. Если она мигает либо свет тусклый, то контур работает плохо. Если тока нет совсем, то «земля» не работает.

При такой проверке в новых домах могут срабатывать УЗО. Это тоже свидетельствует о том, что заземление работает плохо.

Как измерить заземление в частном доме?

Техника измерения заземления в домах несколько отличается от проведения этой процедуры в квартире. Первым вашим шагом будет проверка целостности всех металлосвязей и грунта. Как это сделать, описано выше в статье. Чтобы измерить заземление, вам нужно будет приобрести тестер, индикатор, отвёртку и изолированный провод. Одну из розеток необходимо отсоединить от напряжения через автоматический выключатель или УЗО.

Перед проведением манипуляций с розеткой следует ещё раз проверить напряжение. Оно должно быть нулевым. Как только вы в этом убедитесь, можно раскручивать корпус розетки. Вы должны убедиться в том, что контакт заземления идёт к соответствующему проводу в стене. Если это так, то можете собрать розетку назад и измерить заземление проводника мультиметром. Если контакт заземления, идущий от розетки, не соединён с проводом, необходимо это исправить, а затем продолжить процедуру. В третьем случае вы можете увидеть, что перемычка розетки переводится на сопротивление. Это означает, что у вас применяется в доме зануление и нужно модернизировать сеть.

В первых двух случаях всё хорошо. Остаётся только собрать розетку, убедиться, что отсутствует ток на металлическом контакте. После этого можно измерить заземление. С помощью индикатора нужно найти фазу. Туда следует поместить свободный конец кабеля, а другой на заземляющий контакт. Если индикатор заработал, то заземляющий контур работает правильно.

Как понять, что заземляющий контур не работает?

Не обязательно измерять напряжение мультиметром, чтобы выявить проблемы в работе заземляющего контура. Возникновение шума в колонках, разряды тока от стиральной машинки говорят о том, что электричество в землю не уходит. Если у вас дома установлены старые обогревательные батареи, то возле них будет скапливаться пыль в большом количестве.

Если у вас не получилось самостоятельно измерить напряжение заземляющего контура, то пригласите электрика. При небольших перепадах проблемы с работой этого электрического соединения незаметны, но, если возникнет серьёзное замыкание, человек, контактирующий с техникой, может погибнуть, т.к. ток попадёт в него.

evosnab.ru

Необходимость проверки заземления

Практические все розетки, выполненные в специальном исполнении, имеют три основных контакта:

• фаза
• ноль
• земля

Первые два соединены со станцией, вырабатывающей электричество, а последний с грунтовым основанием. Все это обеспечивается через распредщит, расположенный в частном особняке.

При нарушении целостности изоляции электропроводов возникает утечка тока, при этом возникающее в линии избыточное напряжение отводится в землю до срабатывания системы защиты.

Не всегда при строительстве дома схема заземления соответствует нормативу или контур быстро становится неработоспособным. Чтобы обеспечить собственную безопасность следует проверять наличие заземления.
Проверка заземления необходима чтобы:

• Риск поражения электрическим током был исключен.
• Не было поломки электробытовых приборов.

Проверить исправность заземления, значит обеспечить защиту от напряжения человека и электрооборудования.

По каким признакам определяются нарушения контура

Несложно распознать нарушения целостности заземляющих проводников без использования приборов. Они находятся на видном месте и не заметить их невозможно.

Перечень внешних признаков:

• Нарушение целостности сварных и болтовых соединений шин.
• Оборванные или взлохмаченные провода заземления.
• Удар электрическим током от бытовых приборов, например от холодильника или стиральной машины.
• Присутствие посторонних шумов, исходящих от телевизора, колонок или наушников.

При наличии хотя бы одного из признаков рекомендуется выполнить проверку заземления.

Методы проверки контура

Как проверить заземление в частном доме? Перед проверкой следует обеспечить безопасность:

• произвести отключение электропитания на общем щитке
• разобрать одну из розеток

Далее можно удостовериться практически, что заземление существует: это проводок желтовато-зеленоватого цвета, подсоединенный в одной из клемм. При подсоединении к клеммам проводов синего и коричневого оттенка это означает, что заземления нет. Не менее важно посмотреть на присутствие в конструкции перемычки между нулевым проводом и заземляющей клеммой, обеспечивающей зануление проводки. Этот факт только подтверждает безопасность.

При наличии в зажимах всех трех проводников имеется смысл приступать проверки заземления, используя методику.

Как проверить заземление мультиметром

Последовательность эффективности заземления:

• Включение питания в щитке.
• Нужно подготовить тестер для проверки напряжения в контуре.
• Измерить напряжение в промежутке фазы и нуля.
• Выполнить замер показателя напряжения на участке между землей и фазой.
• Когда при замере тестер показывает результаты, отличающиеся от первоначальных, то это только подтверждает о наличии заземления. И, напротив, если не было никаких показаний отмечено, то заземления тоже не существует.

Если тестера нет, то можно воспользоваться простой конструкций, состоящей из патрона, проводов и контрольной лампочкой. С помощью специализированной отвертки проверить фазу и ноль, то есть одни конец провода подвести к фазной клемме, а второй с нулю. Лапочка должна загореть, если контур действительно работает. Бывает, что на лампочке установлена специальная защита отключения и если она срабатывает, то на основании этого факта можно сделать заключение, что заземление функционирует.

Как измерить сопротивление заземления

Как проверить заземление мегаомметром? Работа прибора основана на компенсационным способе и для этого понадобится дополнительный заземлитель и элемент, выполняющий роль потенциального электрода.

Алгоритм выполнения задачи:

• Устройство разместить на горизонтальном основании.
• Произвести настройку, то есть, выбрав режим контроля нажать кнопку и продолжать удерживание пока стрелка не перейдет в положение “ноль”.
• Часть показателя сопротивления имеется у соединительных проводов на расстоянии между выводами. Прибор следует расположить ближе к заземлителю, чтобы влияние электромагнитных полей было меньше.

Далее нужно выбрать, по какой схеме необходимо выбирать подключение.  Для грубых показателей сопротивления достаточно обеспечить подключение прибора по схеме, состоящей из трех зажимов, соединенными между собой перемычками. Если требует более точно определить значения, то необходимы дополнительные провода., то есть применяется схема подключения с четырьмя зажимами по снятой перемычкой.

Необходимо забить в грунт электрод и зонд на 1/2 метра, при этом основание должно быть плотным. Чтобы обеспечить четкое забивание, то следует использовать кувалду, а не молоток. Обязательно следует выполнить зачистку проводников в месте заземления от краски. Для проводников подойдут медные жилы провода поперечным сечением около 1,5 мм2. При применении трехзажимной схемы, напильник будет играть роль щупа, соединяющего вывод и заземлитель, а с иной стороны будет подсоединен провод с поперечным сечением в 2,5 мм 2.

Для измерения сопротивления нужно установить первый диапазон, и нажав на красную кнопку, при этом обеспечивая вращение ручки, а стрелку установить на ноль. Если сопротивление больше указанного,  то можно установить и больший показатель диапазона. Цифра, показанная на шкале, будет равна замеру сопротивления.

Нюансы по проведению замеров

Время года никаким образом не влияет на показатели замеров, они должны всегда быть в норме:

При трехфазных источниках тока (В)	При однофазных источниках тока (В)	Показатель сопротивления,  (Ом)
660	380	2
380	220	4
220	127	8









При выполнении замеров земля должна быть достаточно плотной. Самое подходящее время – это середина летнего периода, когда грунт сухой или середина зимы, когда земля промерзла.

Если земля сырая, то это обстоятельство оказывает влияние на растекание тока, и выполненные измерения будут сильно искажены. Так что не планировать это мероприятие при повышенной влажности воздуха.
Неплохим решением будет производить измерение сопротивления специальными токопроводящими клещами, но лучше обратиться к специалистам. Аккредитованная лаборатория превосходно справится с данной работой, и все данные отразятся в протоколе. В последнем будут указаны сведения о:

• месте проведения замеров
• характере выполненных работ
• удельном сопротивлении основания
• величин замеров с учетом поправочного коэффициента

Проверку сопротивления изоляции также выполняют по мере необходимости, исходя из выявленных показателей короткого замыканий или пробоев изоляции. Не менее важно обращать внимание на наличие изоляции проводки, в том числе производить визуальный осмотр на предмет нагрева или искрообразования.

Как сделать контур заземления в частном доме и проверить его простым способом – на видео:

foxremont.com

Проверка металлических конструкций (контура заземления)

На что необходимо обратить внимание в первую очередь — это соединения металлических деталей между собой. Проверка производится визуально, при помощи молоточка с изолированной ручкой. Постукиваем молоточком по соединению и его целостности будет говорить легкое дребезжание. Затем с помощью омметра или мультиметра проверяем соответствие нормам сопротивление каждого металлического соединения. Показания приборов не должно превышать 0,03 Ома.

Проверка грунта (земли)

Данная процедура проводится в сухую погоду, за исключением проверки молниезащиты дома. Удельное сопротивление грунта лучше всего проверять по окончании монтажа заземляющего устройства.
Нормы удельного сопротивления грунта не устанавливаются. Если удельное сопротивление составляет более 100 Ом*м, допускается увеличение нормы сопротивления заземлителей в 0,01 раз.

Проверка заземляющих проводников в доме (способ 1)

Для данного способа нам понадобятся: обычная отвертки, индикаторная отвертка, тестер (мультиметр), а также изолированного провода с двумя щупами на концах.

   Обесточиваем одну из заземленных розеток в доме — отключаем УЗО или автоматический выключатель. Проверяем тестером отсутствие в ней напряжения. Снимаем крышку с розетки. Теперь внимательно осматриваем заземляющий контакт с проводом. Если провод выходит из стены, т.е. электропроводка трехжильная, то все пока нормально. А вот если на заземляющий контакт переброшена перемычка с нулевого контакта розетки, то у вас розетка просто занулена, т.е. не заземлена. На розетке нет заземление, если ее заземляющий контакт вообще не подключен. Если заземляющий провод выходит из стены и подключен к заземляющему контакту, то проверяем далее.

Одеваем крышку и подаем на розетку напряжение (включаем УЗО или автомат). Проверяем тестером отсутствие напряжения на заземляющем контакте (в нашей жизни все возможно). Теперь проверим — заземлен ли провод, подсоединенный к заземляющему контакту розетки. Индикаторной отверткой находим в розетке фазный контакт, убираем с отвертки большой палец и помещаем на сенсор один из щупов нашего изолированного провода. Индикатор отвертки не должен гореть. Второй конец провода соединяем с заземляющим контактом розетки. В случае правильного заземления индикатор на отвертке сразу же загорится или станет ярче. В противном случае — у вас нет заземления.

Проверка заземляющих проводников (способ 2)

Инструмент, необходимые для данного способа: индикаторная отвертка, простая отвертка, тестер, длинный провод с шупами на концах. Открываем электрощит и с помощью тестера или индикаторной отвертки проверяем отсутствие напряжения на заземляющем проводе (желто-зеленый). Подсоединяем один из шупов нашего провода к нулевому проводу (синего цвета) в щитке. Другой щуп накладываем на заземляющий провод (желто-зеленый). Если автоматический выключатель или УЗО «выбило», то ваше заземление в полном порядке.
Теперь следует проверить заземление в комнатах дома. Оставляем один щуп провода на «нуле», а вторым щупом поочередно прикасаемся заземляющих контактов в розетках и заземленных металлических корпусов электроприборов. Автомат или УЗО должны отключаться!

Особое внимание уделите ванной комнате. На высоте примерно 50 см от пола здесь должен находиться бокс СУП – это небольшая пластиковая коробочка, в которой находится металлическая шина и провода. Напряжения здесь быть не должно, убедитесь в этом индикаторной отверткой и подтяните все болтовые соединения.

Признаки нарушения заземления

Иногда выявить нарушение в заземлении можно не прибегая к использованию специальных приборов. Более того, мы можем ежедневно сталкиваться с этими указателями, но зачастую не умеем их распознать.

Например, о нарушении контура заземления может говорить бьющийся током корпус стиральной машины или холодильника. Поводом проверить защитную схему электрической цепи может стать пыль, оседающая на батареях отопления особенно толстым слоем. Посторонний шум в наушниках или аудиоколонках – он тоже говорит о том, что электрическая сеть вашего дома не в порядке.

Если что-то из вышеперечисленного вызвало подозрения, то советую проверить заземление самостоятельно или обратиться к специалистам.

elektrikdom.com

Плохо что нет отметки «мне Не нравиться»

В вашей ситуации один раз удар металлической лопатой зимой, при чистке снега и заземления нет и вся безопасность под угрозой.

Соединение стальной полосы к главной заземляющей шине необходимо осуществлять при помощи болтов, чтобы обеспечить возможность проведения электроизмерений. К стальной полосе можно присоединить медный проводник сечением не менее 10 мм2 и проложить его до распред щита к главной заземляющей шине.

В качестве вертикального заземлителя можно использовать стальной профиль, с толщиной стенки не менее 4 мм. Соединение стальных уголков к стальной полосе должно осуществляться при помощи сварки.

ПТЭЭП
2.7.4 Присоединение заземляющих проводников к заземлителю и заземляющим конструкциям должно быть выполнено сваркой, а к главному заземляющему зажиму, корпусам аппаратов, машин и опорам ВЛ – болтовым соединением (для обеспечения возможности производства измерений).

ПУЭ-7 1.7.111
Искусственные заземлители могут быть из черной или оцинкованной стали или медными. Искусственные заземлители не должны иметь окраски

1.7.117 Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный — 10 мм2, алюминиевый — 16 мм2, стальной — 75 мм2.

1.7.119 Сечение отдельно установленной главной заземляющей шины должно быть не менее сечения РЕ (PEN)-проводника питающей линии. Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается.

Если делать для себя, то лопату в руки, сварочник, маску и побольше железа.
Длинна и глубина заземлителя определяется сопротивлением почвы.
Но чем больше металла закопаете, тем лучше. Не бойтесь переборщить )

Найдите два отличия — как у вас и как на картинке.

по поводу проверки заземления. Лампочкой конечно от безысходности можно измерить. Но лучше вызывать специалистов. Дело затратное, пускай даже без оформления.

Существует простой способ определить сопротивление заземления
Использовать измеритель тока КЗ. Измерители активного сопротивления и полного сопротивления могут быть с успехом применены для измерения сопротивления заземляющего устройства. В качестве источника необходимо использовать одну из фаз.

Результат измерения будет сумма сопротивлений заземляющего устройства, внутреннего сопротивления источника фазы и фазного провода. Этот результат НЕСКОЛЬКО БОЛЬШЕ реального сопротивления заземляющего устройства, (потому что учитывается дополнительное сопротивление фазного проводника) однако, если результат меньше допустимой величины для испытуемого заземляющего устройства, устройство заземления можно считать правильным и не использовать более точных методов измерения.
Прибор покажет сопротивление и заодно ток КЗ, по которому легко проверить, сработает автомат или нет.

forum.vashdom.ru

Как проверить сопротивление заземления?

Данный вопрос важен в подобной ситуации. Каждому известно, что ток совершает движение по проводникам, где наблюдается минимальное сопротивление. Значение этого сопротивления мы с вами и проверим.

Замеры, необходимо проводить специальными приспособлениями, знакомый нам мультиметр, в этом деле не помощник. Однако, каким бы прибором не пришлось выполнять измерения, действует единственный принцип.

• Первое, что мы сделаем, это создадим контакт, для этого необходимо защитить один из участков шины.
• Находим в сарае старые металлические штыри, после чего забиваем их в землю на глубину до 70 см.
• Берем зажим и провода проверочного устройства соединяем с шиной и металлическими прутьями.
• Далее ведется вычисление сопротивления по инструкции, прилагающийся к приспособлению.

Важно! Электрическая сеть, обладающая напряжением 220 вольт, должна иметь сопротивление не более 4-х Ом.

Обсудив данный вопрос, постепенно переходим к цели.

Как проверить заземление в частном доме?

Многие из нас проживают в собственных домах, поэтому знать суть проверки заземления все-таки очень важно. В подобной ситуации совершенно не стоит вызывать специальных работников, будет достаточно элементарных знаний в электрике и технике безопасности при работе с ней.

Даже если вы уверены в работоспособности заземления и правильном ее монтаже, проверять систему нужно регулярно. Но перед проверочными действиями, все заземление следует разделить на несколько частей.

Изначально вам нужно проверить целостность металлических конструкций. Для этого достаточно постучать железным молоточком с изолированной ручкой по металлическим элементам, если они целы, вы услышите характерное дребезжание. Грунт проверять нужно в сухую погоду.

Также рассмотрим несколько тонкостей, как проверить заземление в розетке. Для подобных ревизий важно использовать мультиметр, отвертку, индикатор и изолированный провод без защиты на обоих концах.

Предположительно все розетки в вашем доме находятся под заземлением, и чтобы проверить его, нужно отключить одну от напряжения, отличным помощником в этом послужит УЗО или автоматический выключатель.

• Напряжение в приборе должно равняться нулю, это подскажет тестер.
• Раскрываем корпус розетки и внимательно обследуем провод с заземляющим контактом.
• В некоторых случаях кабель выходит со стены, а в других, просто перебрасывается перемычка розетки на заземление. В первой ситуации все довольно хорошо, а последний вариант говорит о том, что у вас установлено зануление. Иногда контакт заземления даже не подсоединен. Соединение контакта, с выходящим из стены проводником, разрешает продолжить проверку.
• Делаем сборку розетки и совершаем подключение к сети. Нужно удостовериться в том, что на металлическом контакте отсутствует ток.
• Остается проверить заземление проводника. Используем индикатор, при его помощи находим фазу. Снимаем палец с сенсорного элемента и помещаем туда свободный не заизолированный конец кабеля. Другой конец этого же провода соединяем с контактом заземления прибора. Если индикатор загорелся, следовательно, заземление установлено правильно.

Внимание! Обязательно должна быть периодичность проверки сопротивления изоляции электросети и заземления оборудования.

Проверка контура заземления

Проверить контур заземления даже, если вы самостоятельно его сооружали с большой точной вероятностью не получиться. С этой целью принято использовать дорогостоящее и специально направленное оборудование. В домашних условиях мы сможем пользоваться довольно убедительным способом проверки работоспособности конструкции.

Используем для проверки потребитель, мощностью не более двух ватт, подсоединяем один конец кабеля к фазной клемме, а второй— к заземлению. Если контур работоспособен—прибор должен включиться.  Здесь важно провести замер напряжения электрической цепи при включенном приборе и при его бездействии. При правильно сооруженном заземлении, показатель напряжения при сравнении должен иметь разницу не более 10 единиц. Обратите внимание, монтаж контура заземления специалисты рекомендуют проводить следующим образом:

1. вырываем траншею неподалеку от строения, которое заземляется. Глубина ее не должна превышать 0, 5 метров, делаем ее в виде треугольника, а длина самой габаритной стороны будет иметь 3 метра.
2. Используем металлические уголки для сооружения контура толщиной от 5 мм. Менее толстые материалы не прослужат долго. Вам необходимы уголки общей длиной три метра.
3. Берем кувалду и забиваем уголки в землю в каждый угол. Помните 10 см материала должно оставаться над поверхностью земли.
4. Далее все электроды объединяются в единую цепь. Для этого используйте полоски металла такой же толщины и сварку. Таким образом соединяем материал в точках каждого угла.

Важно! Приваривайте элементы заземления тщательно и выполняйте надежные швы.

На этом этапе работа по монтажу контура заземления считается оконченной, теперь остается лишь подсоединить элемент к домашней электрической сети.

Приборы для измерения заземления

В зависимости от предназначения требования к измерению заземления и его контуров варьируются, следовательно, для этого используются соответствующие приборы. Чаще всего приходится проводить тестирование контуров, для этого используется электронный тестер.

Для подобных случаев можно пользоваться цифровыми и аналоговыми вариантами. Идеально применять приспособления, находящиеся на учете в государственном реестре.

Какие ошибки совершаются в монтаже заземления?

Любой владелец дома старается создать своему жилищу всестороннюю защиту. Что же считается катастрофической ошибкой в этом направлении? Обычно люди, не знающие даже навыков работы с этой системой, прибегают к методу заземления к трубопроводам, а это слишком опасно. Если не к чему зафиксировать «землю», лучше использовать пластиковые трубы, они несколько снижают вероятность поражения электрическим током.

Важно! Любые электроустановки не должны быть подсоединены к заземлению последовательно.

Также важно выделить, что одна шина заземления, может работать в паре исключительно с одним потребителем.

Что входит в конструкцию заземления?

Любая конструкция ровно так же, как и «земля» в домашних условиях имеет определенные элементы системы. Что это за элементы, рассмотрим немного ниже.

• Заземлитель—это элемент, выполненный из металла и врытый в землю на несколько метров.
• Металлосвязь—это устройство, которое соединяет концы заземлителей и заводится в дом.
• Металлопроводники—конструкции, через которые приходит пробойный ток к системе заземления.

Создание заземления для частного дома необходимо выполнять строго по инструкции, при этом соблюдая требования и правила безопасности работы с электрическими сетями.

prokommunikacii.ru

Методика проверки

Итак, чтобы узнать, есть ли заземление в доме для начала нужно отключить электроэнергию на вводном щитке и разобрать одну из розеток. После этого Вы должны визуально посмотреть, подключен ли желто-зеленый провод к соответствующей клемме на розетке, как показано на фото ниже:

Если к клеммам подключены только две жилы, к примеру, с синей и коричневой изоляцией (ноль и фаза, согласно цветовой маркировке проводов), тогда у Вас нет заземления в доме либо квартире. И еще один момент – если между нулем и заземляющей клеммой стоит перемычка, значит, до Вас в помещении сделали зануление электропроводки, что крайне опасно.

Итак, допустим, в винтовых зажимах находятся все три проводника, и Вы хотите проверить исправность заземления в розетке. Сначала рекомендуем выполнить проверку эффективности контура заземления мультиметром. Делается она очень просто:

1. Включите электроэнергию на щитке.
2. Переключите тестер в режим измерения напряжения.
3. Замерьте напряжение между фазой и нулем.
4. Выполните аналогичный замер между фазой и «землей».

Если в последнем случае мультиметр покажет напряжение, немного отличающееся от первого замера, значит, заземление в частном доме или квартире присутствует. На табло не появились цифры? Заземляющий контур отсутствует либо не работает. О том, как пользоваться мультиметром в домашних условиях, мы рассказывали в соответствующей статье!

Если же у Вас не тестера под рукой, можно проверить качество работы заземления с помощью контрольной лампочки, собранной из подручных средств. Итак, сделать самостоятельно контрольную лампу Вы можете по следующей схеме (1 — патрон, 2 — провода, 3 — концевики):

При помощи индикаторной отвертки Вам нужно проверить, где фаза, а где ноль. Не всегда подключение розетки выполнено по правилам. Возможно, то кто подключал контакты, перепутал их цветами и теперь фаза синего цвета, что не есть правильно.

Сначала дотроньтесь одним концом провода к фазной клемме, а вторым – к нулевой. Контрольная лампа должна загореться. После этого тот конец провода, которым Вы прикасались к нулю, переместите на усик заземления (показан на фото ниже).

Если лампочка горит – контур работает, тусклый свет – состояние заземляющего контура неудовлетворительное. Лампочка не горит, значит, «земля» не работает. Тут же следует отметить, что если цепь защищена устройством защитного отключения, при проверке надежности заземления может сработать УЗО, что также говорит о работоспособности заземляющего контура.

Если Вы прикоснулись проводами от контрольки к фазе и земле, но лампочка не горит, попробуйте с фазной клеммы переместить концевик на нулевую, чтобы проверить контур. Это тот случай, когда есть шанс, что подключение было неправильным и фаза не того цвета.

samelectrik.ru

otoplenie.site

Как проверить заземление в розетке и контур заземления

Заземление в доме или квартире – одно из требований правил устройства электроустановок (ПУЭ). Определить его на наличие можно в розетке, но перед тем как проверить заземление в розетке, нужно отключить питание всего дома или квартиры. То есть, отключить входящий автомат в распределительном щитке.

Методики проверок

Существует несколько вариантов, как проверить заземление в квартире. Методы достаточно просты, для чего требуются нехитрые приборы и приспособления. Самый простой из них – это вскрыть розетку и посмотреть, подключен ли к одной из клемм провод желто-зеленого цвета. Если к розетке подключены всего два проводника, то схема PE в вашей квартире или доме отсутствует.

Есть специальная цветовая маркировка проводников, используемая в электроразводке, которая определяет назначение того или иного провода, что облегчает не только монтаж, но и определение жил в схемах подключения.

• Фаза обычно имеет коричневую изоляционную обмотку.
• Нуль синюю.
• Заземляющий провод желто-зеленую.

В электрической разводке квартир старой постройки использовался двойной провод одного цвета, так что здесь определить, какой из них фазный, а какой нулевой чисто визуально нельзя. Как найти их? Для этого придется использовать индикаторную отвертку. Дотроньтесь концом отвертки сначала до одной клеммы розетки, если она не горит, то это ноль. Если загорелась, то это фаза. Нередко в таких квартирах после проведения ремонта устанавливался контур заземления путем прокладки провода до розеток от распределительного щита. Если электрик знает цветовую маркировку проводников, то он уложил на заземление желто-зеленый кабель, что облегчит его определение.

Но даже наличие желто-зеленого проводника не говорит о том, что сам контур PE работает. Поэтому рассмотрим другие варианты, как проверить контур заземления.

Внимание! Можно в розетке встретить установленную перемычку между клеммами ноля и заземления. Таким образом, электрик пытался сделать своеобразный контур PE. Делать этого нельзя, потому что при обрыве нулевого провода (такое иногда случается, и причины могут быть разные) ток потечет по заземляющему контуру. А это обязательно приведет к его нагреву (он меньше в сечении), а здесь и до пожара недалеко.

Проверка с помощью мультиметра

После открытия розетки в ней оказалось три провода, и даже соблюдены нормы цветового оформления. Необходимо узнать, есть ли заземление, то есть, работает ли оно. Как это делается.

• Включается в щитке питание на квартиру или дом.
• Прибор включается в режим проверки напряжения.
• Один щуп устанавливается на фазу, второй на ноль. Производится замер напряжения.
• Теперь щуп от ноля нужно переставить на PE. Если в такой позиции будет показана величина равной или чуть меньше предыдущего показателя, то контур PE работает. Если индикаторное табло на измерительном приборе показало «ноль» или цифры вообще не появились, то где-то произошел обрыв. То есть, система заземления в квартире не работает.

Проверка контрольной лампочкой

Это нехитрое приспособление можно использовать, если тестер отсутствует. Что собой представляет этот самодельный прибор.

• Обычная лампочка накаливания на 220 вольт.
• Патрон под нее.
• Медный изолированный провод, который разрезается на две части для двух соединительных элементов.
• Два щупа.

Сначала надо соединить к патрону два медных провода. Затем к ним по одному щупу, после чего вкрутить лампочку в патрон. Прибор для проверки контура заземления в квартире готов. Обязательное условие – хорошая изоляция контактов между всеми элементами самодельного тестера.

Проверка проводится точно так же, как и в предыдущем случае. Одни щуп устанавливается на фазу в розетке, второй на ноль. Лампочка должна загореться. Затем щуп от нулевого подключения переставляется на заземляющий. Если лампочка горит, то контур в исправном состоянии, если нет, значит, где-то есть обрыв проводки или не проведено подключение в распределительном щитке. Иногда в такой позиции лампочка горит слабо, это говорит о том, что заземляющая схема в неудовлетворительном состоянии.

В настоящее время в PE устанавливаются устройства защитного отключения (УЗО). Так вот при проверке этот прибор может сработать, что говорит о прекрасном состоянии системы.

Отсутствие цветового оформления проводки создает трудности в определении фазы и нуля. Если под рукой не оказалось индикаторной отвертки, то тестирование проводников контрольной лампочкой придется проводить наугад. То есть, один щуп устанавливается на клемму заземления, а второй прикладывается сначала к одному свободному подключению, затем ко второму. В каком случае источник света загорится, значит, там расположена фаза. Если в обоих случаях он не горит, то схема PE не работает. Если соединяются предполагаемые фаза и ноль, и лампочка в данном случае тоже не горит, тогда надо проверить:

• не перегорела ли она сама;
• хорошо ли собран самодельный тестер, придется проверить все контакты;
• включено ли питание в распределительном щитке;
• не произошло ли обрыва в фазном или нулевом контуре.

Косвенные доказательства отсутствия PE

Существуют некоторые ситуации, которые косвенно подтверждают, что PE схема не работает, не подключена или работает очень плохо.

1. Бытовые приборы, связанные с водой, бьют слегка током. К ним можно отнести стиральную и посудомоечную машинку, водонагреватель, электрический чайник и прочие.
2. При воспроизведении музыки в колонках появляется шум.

Вот такие простые способы, как определить, работает ли проводная система PE или нет. И еще одно предупреждение. Соединять ее с громоотводом или сажать на отопление нельзя. Ни та, ни другая система не предназначены для этих нужд.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

vseobelektrike.com

Как проверить заземление мультиметром в частном доме?

Еще в сравнительно недавнем прошлом мало кто задумывался о необходимости устройства качественного заземления. Да и сейчас многие не уделяют этому должного внимания, считая наличие нуля и фазы достаточным для нормальной работы бытовых приборов. А между тем, оно обеспечивает необходимую защиту, особенно при включении в цепь УЗО. Въезжая в новую квартиру, следует проверить наличие шины в распределительном шкафу. Однако это не единственное, что необходимо сделать. Ведь то, что шина есть, еще не гарантирует правильного подключения в розетках. Сегодняшняя статья расскажет, как проверить заземление мультиметром, а также с помощью иных приспособлений, которые всегда найдутся под рукой.

Для чего необходим контур и зачем его подключают?

Нередки случаи, когда из-за высокой влажности напряжение начинает пробивать на корпус таких бытовых приборов, как стиральная или посудомоечная машина. Электрический разряд, который получает человек при соприкосновении с поверхностью такого устройства сильным назвать нельзя, однако он достаточно неприятен. Если же происходит пробой изоляции фазного провода на корпус, все может быть более серьезным, вплоть до летального исхода.

Защитное заземление коммутируется с контактом, соединенным через провод с корпусом, через него и уходит возникшее напряжение, которое направлено всегда по пути наименьшего сопротивления. Именно по этой причине человек оказывается в полной безопасности. Если же в распределительном щите предусмотрено устройство защитного отключения, то оно улавливает эту утечку и отключает подачу электроэнергии. Но для того чтобы убедиться в наличии подобной защиты, следует знать, как проверить заземление в розетке мультиметром или при помощи иных приспособлений.

Предварительный визуальный осмотр

Для начала следует определить, подходит ли к розетке заземляющий провод и правильно ли он подключен. Для этого при помощи индикаторной отвертки проверяем все три контакта точки подключения. Лампочка должна засветиться лишь при соприкосновении с фазным контактом. Его следует отметить – эта информация пригодится впоследствии. После этого необходимо отключить вводной автомат и еще раз проверить розетку индикатором, убедившись в отсутствии напряжения.

Далее снимается внешняя декоративная накладка для того, чтобы были видны контакты (часто для этого приходится извлекать устройство из «стакана). Убедившись, что к заземляющему контакту подходит именно желто-зеленый провод, а не установлена перемычка между ним и нулевой клеммой, можно собрать все в обратном порядке и возобновить подачу электроэнергии. Теперь можно вплотную переходить к вопросу о том, как проверить заземление мультиметром.

Первые шаги проверки: что требуется знать

Для выполнения этой работы не понадобится ничего, кроме ручки, листка бумаги и измерительного прибора. При этом неважно, будет он аналоговым или цифровым. Перед тем как проверить качество заземления мультиметром, следует выставить его переключатель на максимальный показатель переменного тока. У различных моделей он может быть 700, 750 или 1000 вольт.

Один из щупов соединяется с отмеченным ранее фазным контактом. Второй сначала коммутируется с нулевым, а после со скобой заземления. Показания прибора в обоих случаях записываются для сравнения. Если они идеально одинаковы, это повод усомниться в отсутствии соединения нулевого проводника и заземления в одной из распределительных коробок или розеток. Придется приступать к долгим и кропотливым поискам.

Проверка контура с помощью лампы накаливания

Убедившись, что желто-зеленый провод подключен к нужному контакту, прежде чем проверять заземление мультиметром, можно провести испытания с помощью обычного патрона с проводами и лампы. Особых навыков такая работа не требует, но про внимательность и аккуратность забывать не стоит – все проверки производятся при включенном напряжении. Один из зачищенных концов провода, идущего от патрона с лампой, подключается к фазному контакту. Второй, для проверки работоспособности, сначала соединяют с нулем – должно появиться свечение. Далее вместо нейтральной клеммы жила коммутируется со скобой заземления. Далее 3 варианта развития событий:

1. Лампа не светится – отсутствие или неисправность подключения заземления.
2. Прибор работает в полную силу – либо контур в порядке, либо есть контакт с нулем. Необходима дальнейшая проверка при помощи более сложных устройств.
3. Яркость лампы в половину накала – идеальный вариант, при котором дальнейшие испытания не требуются. Он означает наличие работоспособного заземления и его правильное подключение.

Проверка подключения контура при наличии УЗО

Здесь все намного проще. Для этого даже нет необходимости знать, как проверить заземление мультиметром в частном доме или квартире. Наличие УЗО, которое не срабатывает, говорит о том, что контакта нуля с заземлением нет. Это означает, что если устройство защитного отключения работает исправно (можно проверить нажатием на кнопку «тест» — должна произойти отсечка), то либо контур не подключен как положено, либо подобная коммутация отсутствует вовсе, а провод в розетках смонтирован только для видимости.

Для работы нужен лишь отрезок провода с зачищенными концами. Им следует соединить нулевой контакт розетки и скобу заземления. В этот момент устройство защитного отключения должно сработать, разъединив схему и сняв напряжение с домашней электросети.

Проверка сопротивления заземления в частном доме

Часто неработоспособным оказывается сам контур. Если он изготовлен из стальных шин, его может привести в негодность обычная коррозия. Однако вопрос «как проверить сопротивление заземления мультиметром» некорректен. Для подобных испытаний используют другой прибор, который называется мегаомметром. Для того чтобы им пользоваться специалисты проходят специальное обучение. Можно лишь отметить, что сопротивление заземления для однофазного напряжения 220 В должно составлять 4 Ом. Тот же показатель требуется для трехфазной сети 380 В.

Испытания устройства защитного отключения

При наличии УЗО в распределительном щите, прежде чем проверить контур заземления мультиметром, имеет смысл убедиться в работоспособности защиты. Если домашний мастер не доверяет кнопке «тест», можно провести свои испытания. Для этого УЗО полностью отключается от сети, а к его вводному и выходному контакту (одному из двух) подключаются отрезки провода. Для примера возьмем верхнюю и нижнюю фазную клемму. Флажок переводится в положение «Вкл.», после чего к свободным концам подключается обычная батарейка 1,5 В. Создавшееся на одной катушке поле и его отсутствие на второй создают видимость утечки, в результате чего должна произойти отсечка. Если этого не случилось, устройство неисправно.

Что можно сказать в заключение

Правильно смонтированный и подключенный контур заземления необходим, ведь однажды он может сберечь не только здоровье, но и жизнь людей, проживающих в доме. Не стоит недооценивать его роль в системе защиты домашней электросети. К тому же, согласно статистике, бытовые приборы, подключаемые к розеткам с заземлением, служат значительно дольше. Главное, чтобы контур был работоспособен и правильно соединен с домашней сетью. А вывод можно сделать один: знать, как проверить заземление мультиметром или иными приспособлениями, обязан каждый домашний мастер.

fb.ru

Проверка заземления в частном доме

Автор DUNDUK На чтение 4 мин. Опубликовано 13.06.2018

Если у вас дома установлено заземление, то его, как и всякое другое электрооборудование, необходимо периодически проверять. Проверка заземления проводится самостоятельно, без вызова специалиста, если у вас есть необходимые познания в электрике. Рассмотрим процесс проверки поэтапно, т.е. разобьем все заземление на отдельные части, которые и будем проверять.

На что необходимо обратить внимание в первую очередь — это соединения металлических деталей между собой. Проверка производится визуально, при помощи молоточка с изолированной ручкой. Постукиваем молоточком по соединению и его целостности будет говорить легкое дребезжание. Затем с помощью омметра или мультиметра проверяем соответствие нормам сопротивление каждого металлического соединения. Показания приборов не должно превышать 0,03 Ома.

Проверка грунта (земли)

Данная процедура проводится в сухую погоду, за исключением проверки молниезащиты дома. Удельное сопротивление грунта лучше всего проверять по окончании монтажа заземляющего устройства.
Нормы удельного сопротивления грунта не устанавливаются. Если удельное сопротивление составляет более 100 Ом*м, допускается увеличение нормы сопротивления заземлителей в 0,01 раз.

Проверка заземляющих проводников в доме (способ 1)

Для данного способа нам понадобятся: обычная отвертки, индикаторная отвертка, тестер (мультиметр), а также изолированного провода с двумя щупами на концах.

   Обесточиваем одну из заземленных розеток в доме — отключаем УЗО или автоматический выключатель. Проверяем тестером отсутствие в ней напряжения. Снимаем крышку с розетки. Теперь внимательно осматриваем заземляющий контакт с проводом. Если провод выходит из стены, т.е. электропроводка трехжильная, то все пока нормально. А вот если на заземляющий контакт переброшена перемычка с нулевого контакта розетки, то у вас розетка просто занулена, т.е. не заземлена. На розетке нет заземление, если ее заземляющий контакт вообще не подключен. Если заземляющий провод выходит из стены и подключен к заземляющему контакту, то проверяем далее.

Одеваем крышку и подаем на розетку напряжение (включаем УЗО или автомат). Проверяем тестером отсутствие напряжения на заземляющем контакте (в нашей жизни все возможно). Теперь проверим — заземлен ли провод, подсоединенный к заземляющему контакту розетки. Индикаторной отверткой находим в розетке фазный контакт, убираем с отвертки большой палец и помещаем на сенсор один из щупов нашего изолированного провода. Индикатор отвертки не должен гореть. Второй конец провода соединяем с заземляющим контактом розетки. В случае правильного заземления индикатор на отвертке сразу же загорится или станет ярче. В противном случае — у вас нет заземления.

Проверка заземляющих проводников (способ 2)

Инструмент, необходимые для данного способа: индикаторная отвертка, простая отвертка, тестер, длинный провод с шупами на концах. Открываем электрощит и с помощью тестера или индикаторной отвертки проверяем отсутствие напряжения на заземляющем проводе (желто-зеленый). Подсоединяем один из шупов нашего провода к нулевому проводу (синего цвета) в щитке. Другой щуп накладываем на заземляющий провод (желто-зеленый). Если автоматический выключатель или УЗО «выбило», то ваше заземление в полном порядке.
Теперь следует проверить заземление в комнатах дома. Оставляем один щуп провода на «нуле», а вторым щупом поочередно прикасаемся заземляющих контактов в розетках и заземленных металлических корпусов электроприборов. Автомат или УЗО должны отключаться!

Особое внимание уделите ванной комнате. На высоте примерно 50 см от пола здесь должен находиться бокс СУП – это небольшая пластиковая коробочка, в которой находится металлическая шина и провода. Напряжения здесь быть не должно, убедитесь в этом индикаторной отверткой и подтяните все болтовые соединения.

Признаки нарушения заземления

Иногда выявить нарушение в заземлении можно не прибегая к использованию специальных приборов. Более того, мы можем ежедневно сталкиваться с этими указателями, но зачастую не умеем их распознать.

Например, о нарушении контура заземления может говорить бьющийся током корпус стиральной машины или холодильника. Поводом проверить защитную схему электрической цепи может стать пыль, оседающая на батареях отопления особенно толстым слоем. Посторонний шум в наушниках или аудиоколонках – он тоже говорит о том, что электрическая сеть вашего дома не в порядке.

Если что-то из вышеперечисленного вызвало подозрения, то советую проверить заземление самостоятельно или обратиться к специалистам.

elektrikdom.com

Методики проверки заземления в частном доме

Проверка целостности и работоспособности заземления в домах, особенно в частных — это важная составляющая безопасности.

Устройство для определения показателя — это мегомметр, этот прибор должен быть у каждого, имеющего частную собственность.

Необходимость проверки заземления

Практические все розетки, выполненные в специальном исполнении, имеют три основных контакта:

• фаза
• ноль
• земля

Первые два соединены со станцией, вырабатывающей электричество, а последний с грунтовым основанием. Все это обеспечивается через распредщит, расположенный в частном особняке.

Заземление в частном доме

При нарушении целостности изоляции электропроводов возникает утечка тока, при этом возникающее в линии избыточное напряжение отводится в землю до срабатывания системы защиты.

Не всегда при строительстве дома схема заземления соответствует нормативу или контур быстро становится неработоспособным. Чтобы обеспечить собственную безопасность следует проверять наличие заземления.
Проверка заземления необходима чтобы:

• Риск поражения электрическим током был исключен.
• Не было поломки электробытовых приборов.

Проверить исправность заземления, значит обеспечить защиту от напряжения человека и электрооборудования.

По каким признакам определяются нарушения контура

Несложно распознать нарушения целостности заземляющих проводников без использования приборов. Они находятся на видном месте и не заметить их невозможно.

Перечень внешних признаков:

• Нарушение целостности сварных и болтовых соединений шин.
• Оборванные или взлохмаченные провода заземления.
• Удар электрическим током от бытовых приборов, например от холодильника или стиральной машины.
• Присутствие посторонних шумов, исходящих от телевизора, колонок или наушников.

При наличии хотя бы одного из признаков рекомендуется выполнить проверку заземления.

Методы проверки контура

Как проверить заземление в частном доме? Перед проверкой следует обеспечить безопасность:

• произвести отключение электропитания на общем щитке
• разобрать одну из розеток

Далее можно удостовериться практически, что заземление существует: это проводок желтовато-зеленоватого цвета, подсоединенный в одной из клемм. При подсоединении к клеммам проводов синего и коричневого оттенка это означает, что заземления нет. Не менее важно посмотреть на присутствие в конструкции перемычки между нулевым проводом и заземляющей клеммой, обеспечивающей зануление проводки. Этот факт только подтверждает безопасность.

При наличии в зажимах всех трех проводников имеется смысл приступать проверки заземления, используя методику.

Как проверить заземление мультиметром

Проверка заземления мультиметром

Последовательность эффективности заземления:

• Включение питания в щитке.
• Нужно подготовить тестер для проверки напряжения в контуре.
• Измерить напряжение в промежутке фазы и нуля.
• Выполнить замер показателя напряжения на участке между землей и фазой.
• Когда при замере тестер показывает результаты, отличающиеся от первоначальных, то это только подтверждает о наличии заземления. И, напротив, если не было никаких показаний отмечено, то заземления тоже не существует.

Если тестера нет, то можно воспользоваться простой конструкций, состоящей из патрона, проводов и контрольной лампочкой. С помощью специализированной отвертки проверить фазу и ноль, то есть одни конец провода подвести к фазной клемме, а второй с нулю. Лапочка должна загореть, если контур действительно работает. Бывает, что на лампочке установлена специальная защита отключения и если она срабатывает, то на основании этого факта можно сделать заключение, что заземление функционирует.

Как измерить сопротивление заземления

Как проверить заземление мегаомметром? Работа прибора основана на компенсационным способе и для этого понадобится дополнительный заземлитель и элемент, выполняющий роль потенциального электрода.

Как проверить заземление мегаомметром

Алгоритм выполнения задачи:

• Устройство разместить на горизонтальном основании.
• Произвести настройку, то есть, выбрав режим контроля нажать кнопку и продолжать удерживание пока стрелка не перейдет в положение «ноль».
• Часть показателя сопротивления имеется у соединительных проводов на расстоянии между выводами. Прибор следует расположить ближе к заземлителю, чтобы влияние электромагнитных полей было меньше.

Далее нужно выбрать, по какой схеме необходимо выбирать подключение.  Для грубых показателей сопротивления достаточно обеспечить подключение прибора по схеме, состоящей из трех зажимов, соединенными между собой перемычками. Если требует более точно определить значения, то необходимы дополнительные провода., то есть применяется схема подключения с четырьмя зажимами по снятой перемычкой.

Необходимо забить в грунт электрод и зонд на 1/2 метра, при этом основание должно быть плотным. Чтобы обеспечить четкое забивание, то следует использовать кувалду, а не молоток. Обязательно следует выполнить зачистку проводников в месте заземления от краски. Для проводников подойдут медные жилы провода поперечным сечением около 1,5 мм2. При применении трехзажимной схемы, напильник будет играть роль щупа, соединяющего вывод и заземлитель, а с иной стороны будет подсоединен провод с поперечным сечением в 2,5 мм 2.

Для измерения сопротивления нужно установить первый диапазон, и нажав на красную кнопку, при этом обеспечивая вращение ручки, а стрелку установить на ноль. Если сопротивление больше указанного,  то можно установить и больший показатель диапазона. Цифра, показанная на шкале, будет равна замеру сопротивления.

Нюансы по проведению замеров

Время года никаким образом не влияет на показатели замеров, они должны всегда быть в норме:

При трехфазных источниках тока (В)	При однофазных источниках тока (В)	Показатель сопротивления,  (Ом)
660	380	2
380	220	4
220	127	8









При выполнении замеров земля должна быть достаточно плотной. Самое подходящее время — это середина летнего периода, когда грунт сухой или середина зимы, когда земля промерзла.

Если земля сырая, то это обстоятельство оказывает влияние на растекание тока, и выполненные измерения будут сильно искажены. Так что не планировать это мероприятие при повышенной влажности воздуха.
Неплохим решением будет производить измерение сопротивления специальными токопроводящими клещами, но лучше обратиться к специалистам. Аккредитованная лаборатория превосходно справится с данной работой, и все данные отразятся в протоколе. В последнем будут указаны сведения о:

• месте проведения замеров
• характере выполненных работ
• удельном сопротивлении основания
• величин замеров с учетом поправочного коэффициента

Проверку сопротивления изоляции также выполняют по мере необходимости, исходя из выявленных показателей короткого замыканий или пробоев изоляции. Не менее важно обращать внимание на наличие изоляции проводки, в том числе производить визуальный осмотр на предмет нагрева или искрообразования.

Как сделать контур заземления в частном доме и проверить его простым способом — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com
